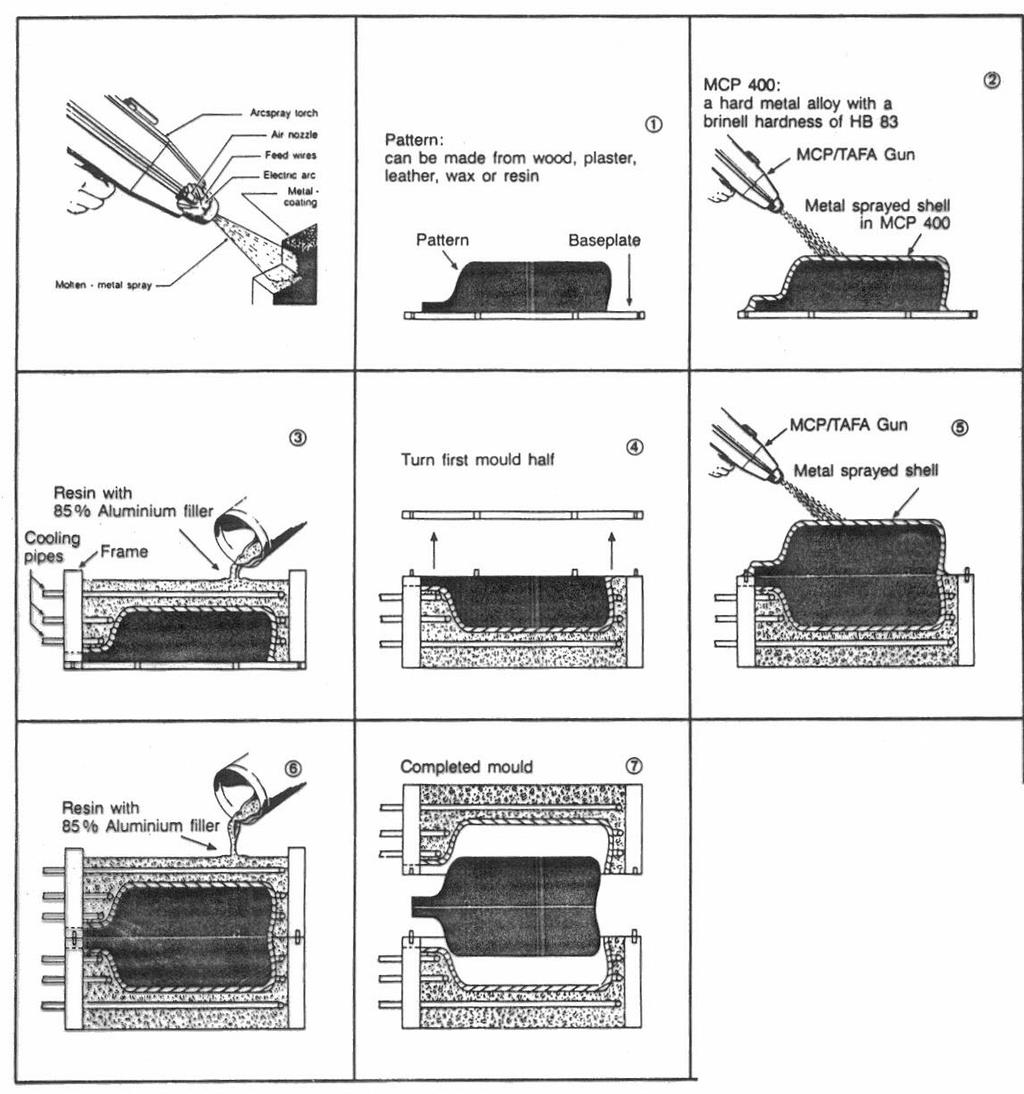

3 Development of PUR moulds by casting a resin with aluminium filler on master pattern

4 RAPID TOOLING COMPOSITS IN AUTOMOTIVE INDUSTRY

5 1. Composites in automotive industry 2. Parts made of polyurethane 3. Composites for special surfaces 4. High temperature composites

6 Basic advanatge of COMPOSITS features low weight mech. strength dimension stability excellent surface density (consistence) chemical stability corrosion stability noise isolation heat isolation or conductivity electrical isolation or conductivity impact damping not flammable not magnetic easy or no maintenance design adaptability

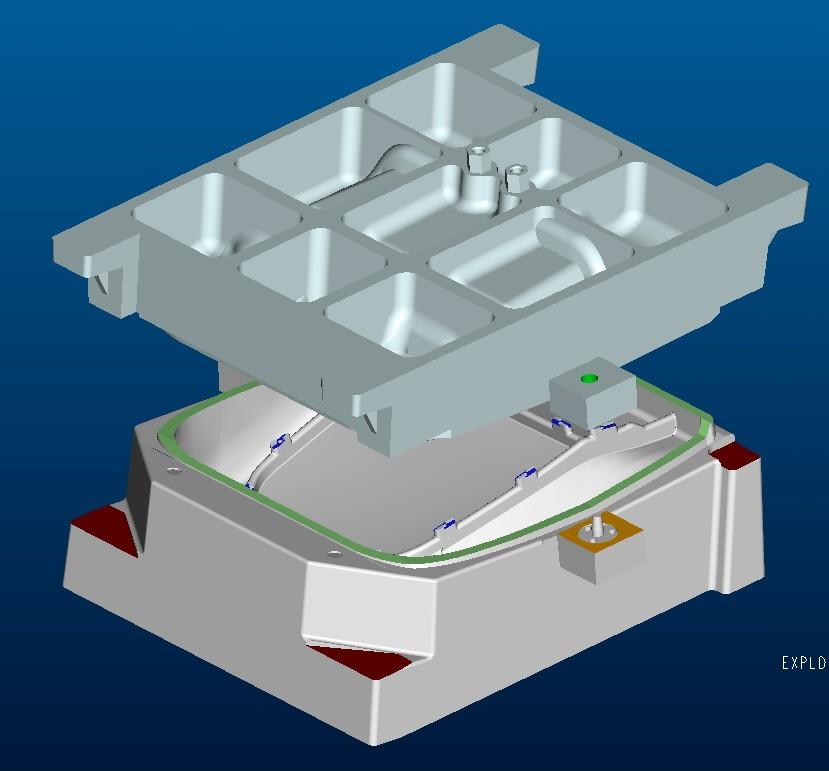

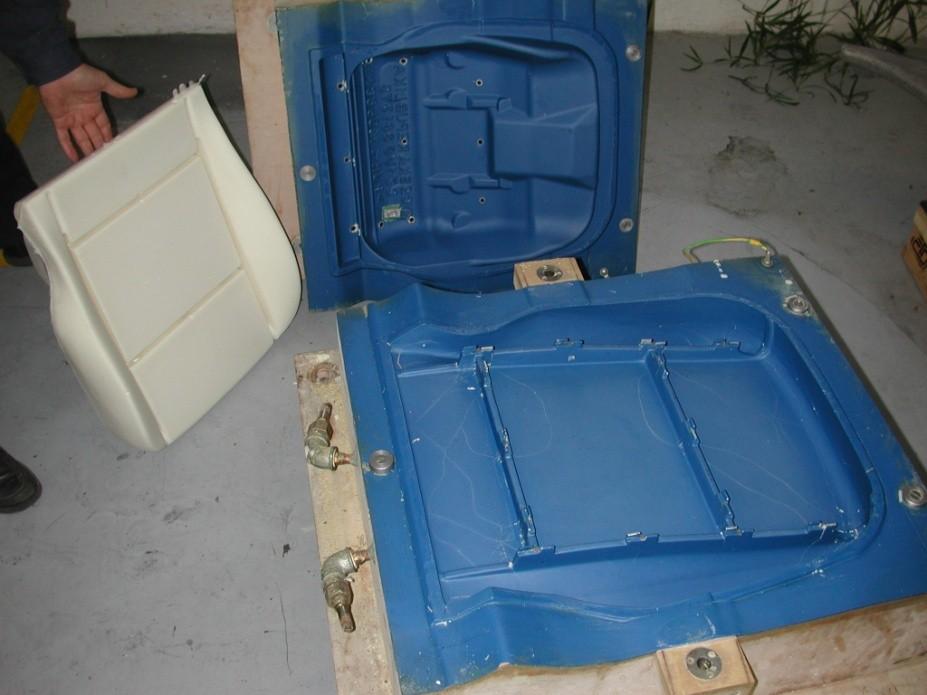

7 Aluminium mould Composite mould

8 frame Closing cover Heating system Patern shape gelcoat composit with carbon filament

9 Pattern copy of the shape from existing mould

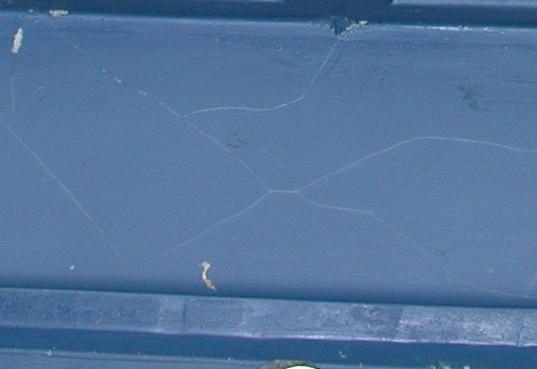

10 Gelcoat

11 Temperature [ C] Comparison of heating and cooling střed kompozitová střed hliníková teplota vody Time [min]

12 Water Temp. [ C] Temperature diferences in positions T Al -T KOM 30 střed middle 80 D T [ C] vlevo vzadu vlevo vpředu vpravo vzadu vpravo vpředu teplota vody Time [min]

13 Temperature [ C] Comparison of heating & cooling teplota vody teplota kompozitové formy teplota hliníkové formy Time [min]

14

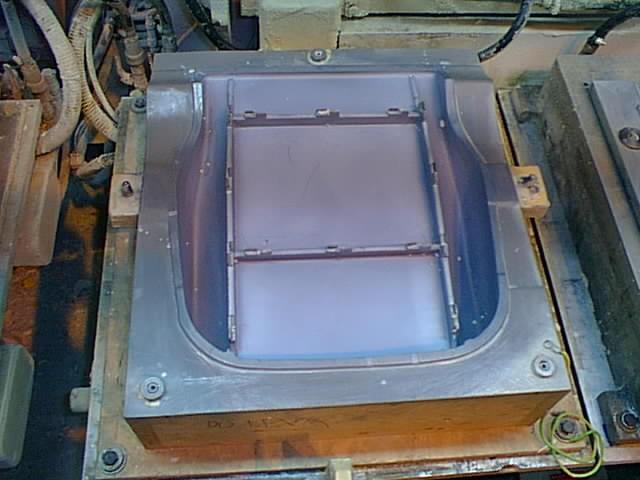

15

16

17

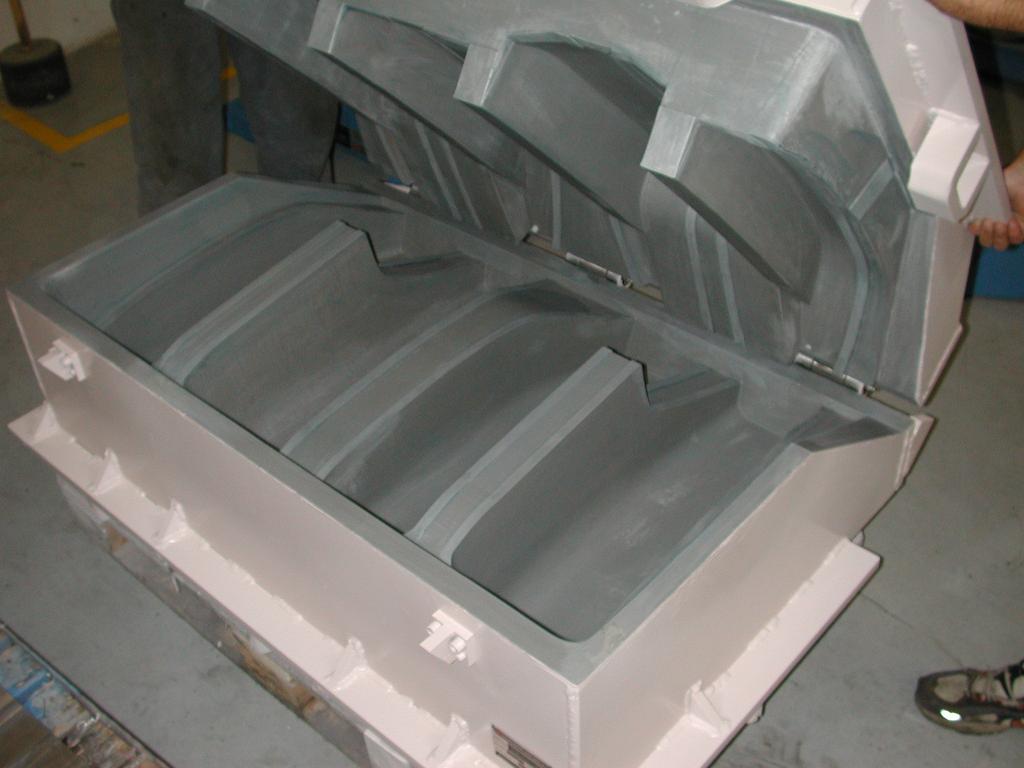

18

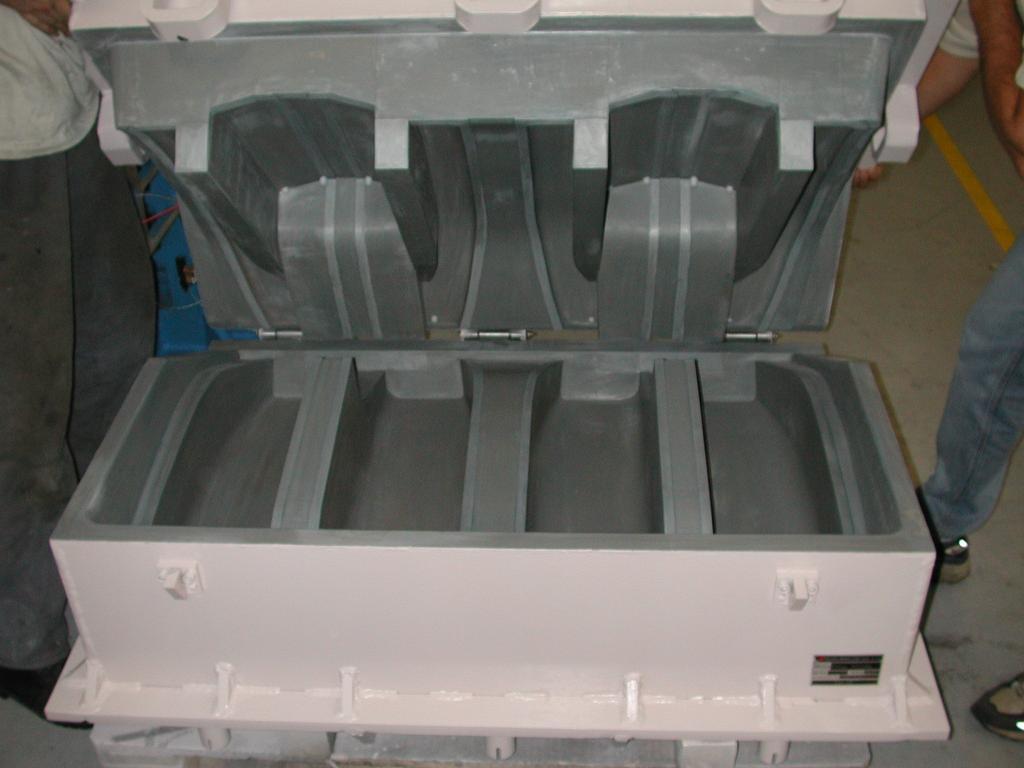

19

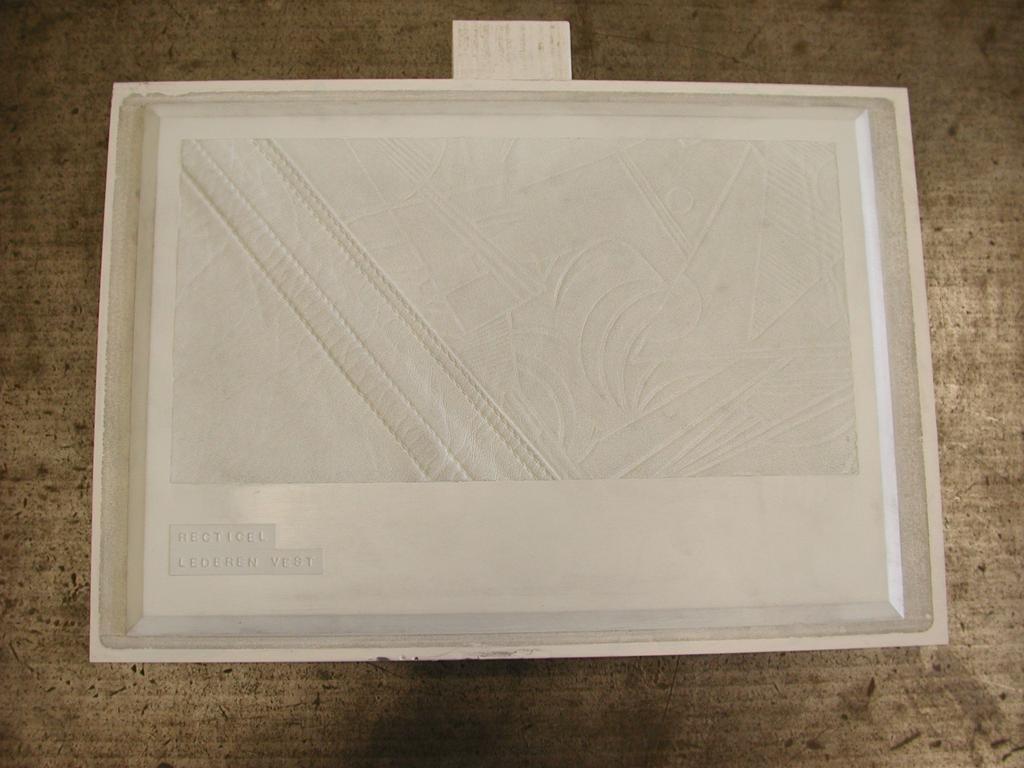

20

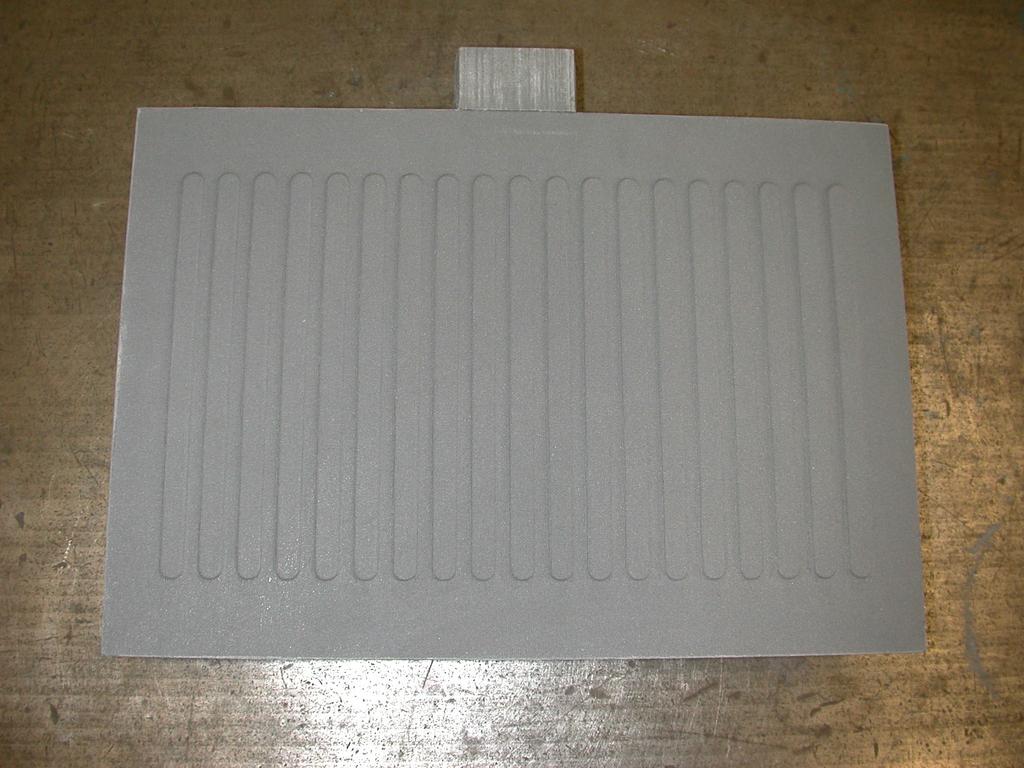

21

22 High temperature laminated composits Heat resistance cca up 100 C Filling glass ~ 400 carbon aramid others 250 ; creep 550 (Kevlar, Twaron) polyamid (Nylon), polyester (Diolen), ceramic fiber, metal, asbestos, natural Resin epoxy ~ 200
