1 Úprava vzduchu / Air Treatment Units DK 1/4 PouÏití pfiístroj na ãi tûní, regulaci tlaku vzduchu a oddûlení vody (více neï 90%) Use device for air cleaning, air controlling and water separation (more than 90%) Konstrukãní materiály Al slitina, mosaz, nerez ocel, vystuïené polymery, polykarbonát, NBR Construction material aluminium alloy, brass, stainles steel, reiforced polymer, polycarbonate, NBR ZpÛsob pfiipevnûní za pfiívodní otvory nebo za otvory 4,5 mm upevàovací sady Method of fixation by inlet holes or by holes of fixature set 4,5 mm Pracovní poloha / Working position svislá, nádobka dole / vertical, cup down Jmenovit pfietlak PN / Nominal overpressure PN 1 MPa Pracovní rozsah vstupního tlaku 0 1 MPa Inlet pressure working range 0 1 MPa Pracovní rozsah v stupního tlaku 0,05 1 MPa (na pfiání 0,05 0,3 MPa nebo 0,05 0,4 MPa) Outlet pressure working range 0,05 1 MPa (by request 0,05 0,3 MPa or 0,05 0,4 MPa) Teplota média a okolí 0 C + 50 C Surrounding environment temperature 0 C + 50 C Vypou tûní kondenzátu poloautomatické Exhaust of codensate semi-automatic Filtraãní schopnost standadrnû 25 µm, na pfiání 5 µm Filtration capability standard of 25 µm, 5 µm upon request âi tûní nádobky nepouïívat kyseliny, zásady, chlorovaná rozpou tûdla a aromatické uhlovodíky Cup cleaning do not use acids, bases, chlorinated solvents and aromatic hydrocarbons 24

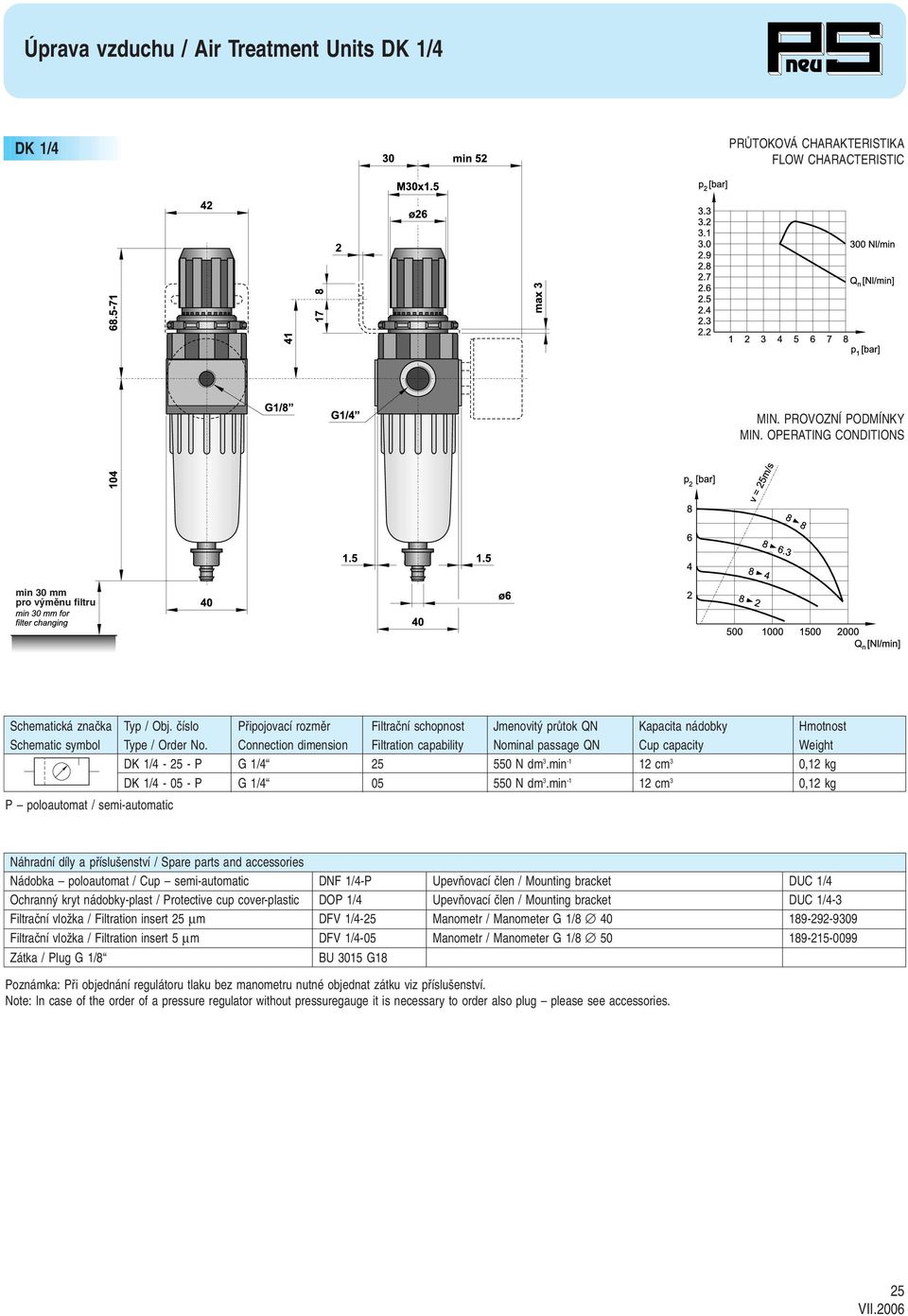

2 Úprava vzduchu / Air Treatment Units DK 1/4 DK 1/4 PRÒTOKOVÁ CHARAKTERISTIKA FLOW CHARACTERISTIC MIN. PROVOZNÍ PODMÍNKY MIN. OPERATING CONDITIONS min 30 mm pro v mûnu filtru Schematická znaãka Typ / Obj. ãíslo Pfiipojovací rozmûr Filtraãní schopnost Jmenovit prûtok QN Kapacita nádobky Hmotnost Schematic symbol Type / Order No. Connection dimension Filtration capability Nominal passage QN Cup capacity Weight DK 1/ P G 1/ N dm 3.min cm 3 0,12 kg DK 1/ P G 1/ N dm 3.min cm 3 0,12 kg P poloautomat / semi-automatic Náhradní díly a pfiíslu enství / Spare parts and accessories Nádobka poloautomat / Cup semi-automatic DNF 1/4-P UpevÀovací ãlen / Mounting bracket DUC 1/4 Ochrann kryt nádobky-plast / Protective cup cover-plastic DOP 1/4 UpevÀovací ãlen / Mounting bracket DUC 1/4-3 Filtraãní vloïka / Filtration insert 25 µm DFV 1/4-25 Manometr / Manometer G 1/ Filtraãní vloïka / Filtration insert 5 µm DFV 1/4-05 Manometr / Manometer G 1/ Zátka / Plug G 1/8 BU 3015 G18 Poznámka: Pfii objednání regulátoru tlaku bez manometru nutné objednat zátku viz pfiíslu enství. Note: In case of the order of a pressure regulator without pressuregauge it is necessary to order also plug please see accessories. 25

3 Úprava vzduchu / Air Treatment Units DK 3/8 PouÏití pfiístroj na ãi tûní, regulaci tlaku vzduchu a oddûlení vody (více neï 90%) Use device for air cleaning, air controlling and water separation (more than 90%) Konstrukãní materiály Al slitina, mosaz, nerez ocel, vystuïené polymery, polykarbonát, NBR Construction material aluminium alloy, brass, stainles steel, reinforced polymer, polycarbonate, NBR ZpÛsob pfiipevnûní za pfiívodní otvory nebo za otvory 4,5 mm upevàovací sady Method of fixation by inlet holes or by holes of fixature set 4,5 mm Pracovní poloha / Working position svislá, nádobka dole / vertical, cup down Jmenovit pfietlak PN / Nominal overpressure PN 1 MPa Pracovní rozsah vstupního tlaku 0 1,6 MPa Inlet pressure working range 0 1,6 MPa Pracovní rozsah v stupního tlaku 0,05 0,8 MPa (na pfiání 0,05 0,4 MPa nebo 0,05 1,5 MPa) Outlet pressure working range 0,05 0,8 MPa (by request 0,05 0,4 MPa or 0,05 1,5 MPa) Teplota média a okolí 0 C + 50 C Medium surrounding temperature 0 C + 50 C Vypou tûní kondenzátu / Exhaust of codensate standardnû poloautomatické, na pfiání automatické / semi-automaticl standard, automatic upon request Filtraãní schopnost / Filtration capability standadnû 30 µm, na pfiání 5 µm / Standard of 30 µm, 5 µm upon request âi tûní nádobky nepouïívat kyseliny, zásady, chlorovaná rozpou tûdla a aromatické uhlovodíky Cup cleaning do not use acids, bases, chlorinated solvents and aromatic hydrocarbons 26

4 Úprava vzduchu / Air Treatment Units DK 3/8 DK 3/8 PRÒTOKOVÁ CHARAKTERISTIKA FLOW CHARACTERISTIC ZMùNA V STUPNÍHO TLAKU P I KOLÍSÁNÍ VSTUPNÍHO TLAKU OUTLET PRESSURE VARIATION WITH FLUCTUATING INLET PRESSURE min 30 mm pro v mûnu filtru min 30 mm for filter changing Schematická znaãka Typ / Obj. ãíslo Pfiipojovací rozmûr Filtraãní schopnost Jmenovit prûtok QN Max. mnoïtsví kondenzátu Hmotnost Schematic symbol Type / Order No. Connection dimension Filtration capability Nominal passage QN Max. quantiti condensate Weight DK 3/ P G 3/ N dm 3.min cm 3 0,35 kg DK 3/ P G 3/ N dm 3.min cm 3 0,35 kg DK 3/ A G 3/ N dm 3.min cm 3 0,35 kg DK 3/ A G 3/ N dm 3.min cm 3 0,35 kg P poloautomat / semi-automatic A automat / automatic Náhradní díly a pfiíslu enství / Spare parts and accessories Nádobka poloautomat / Cup semi-automatic DNF 3/8-P Manometr / Manometer G 1/ Nádobka / Cup (automat/automatic) DNF 3/8-A Manometr/ Manometer G 1/ Ochrann kryt nádobky kov / Protective cup cover metal DOK 3/8 UpevÀovací ãlen / Mounting bracket DUC 3/8 Filtraãní vloïka / Filtration insert 30 µm DFV 3/8-30 UpevÀovací ãlen / Mounting bracket DUC 3/8-V Filtraãní vloïka / Filtration insert 5 µm DFV 3/8-05 Stop ventil el. ovládání / Stop valve electro controlled DV 3/2-3/8-E Ventil uzavírací / Closing valve DVU 3/2-3/8 Stop ventil pneu. ovládání / Stop valve air controlled DV 3/2-3/8-P Start ventil / Start valve DVP 2/2-3/8 Zátka / Plug G 1/8 BU 3015 G18 Poznámka: Pfii objednání regulátoru tlaku bez manometru nutné objednat zátku viz pfiíslu enství. Note: In case of the order of a pressure regulator without pressuregauge it is necessary to order also plug please see accessories. 27

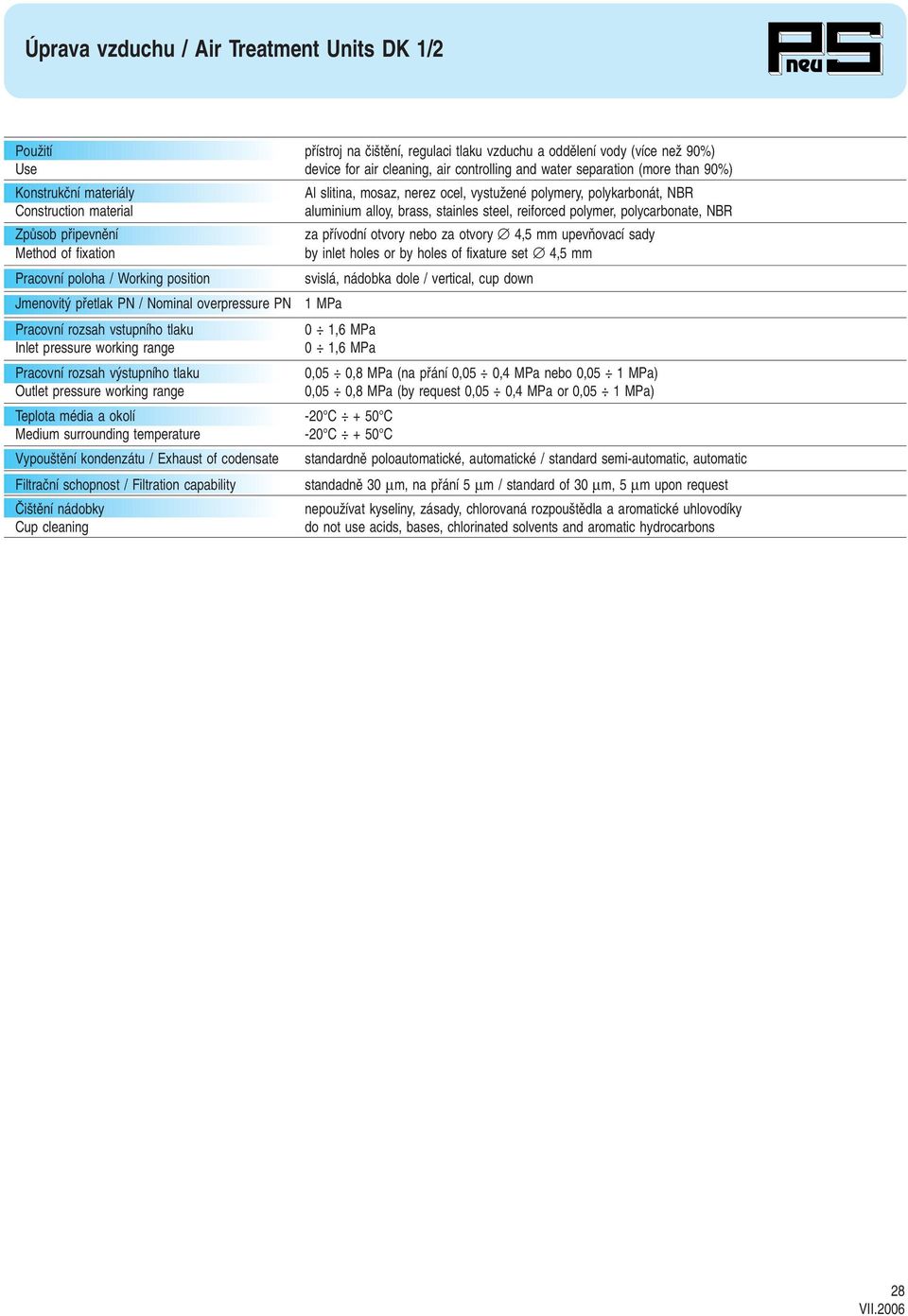

5 Úprava vzduchu / Air Treatment Units DK 1/2 PouÏití pfiístroj na ãi tûní, regulaci tlaku vzduchu a oddûlení vody (více neï 90%) Use device for air cleaning, air controlling and water separation (more than 90%) Konstrukãní materiály Al slitina, mosaz, nerez ocel, vystuïené polymery, polykarbonát, NBR Construction material aluminium alloy, brass, stainles steel, reiforced polymer, polycarbonate, NBR ZpÛsob pfiipevnûní za pfiívodní otvory nebo za otvory 4,5 mm upevàovací sady Method of fixation by inlet holes or by holes of fixature set 4,5 mm Pracovní poloha / Working position svislá, nádobka dole / vertical, cup down Jmenovit pfietlak PN / Nominal overpressure PN 1 MPa Pracovní rozsah vstupního tlaku 0 1,6 MPa Inlet pressure working range 0 1,6 MPa Pracovní rozsah v stupního tlaku 0,05 0,8 MPa (na pfiání 0,05 0,4 MPa nebo 0,05 1 MPa) Outlet pressure working range 0,05 0,8 MPa (by request 0,05 0,4 MPa or 0,05 1 MPa) Teplota média a okolí -20 C + 50 C Medium surrounding temperature -20 C + 50 C Vypou tûní kondenzátu / Exhaust of codensate standardnû poloautomatické, automatické / standard semi-automatic, automatic Filtraãní schopnost / Filtration capability standadnû 30 µm, na pfiání 5 µm / standard of 30 µm, 5 µm upon request âi tûní nádobky nepouïívat kyseliny, zásady, chlorovaná rozpou tûdla a aromatické uhlovodíky Cup cleaning do not use acids, bases, chlorinated solvents and aromatic hydrocarbons 28

6 Úprava vzduchu / Air Treatment Units DK 1/2 DK 1/2 PRÒTOKOVÁ CHARAKTERISTIKA FLOW CHARACTERISTIC ZMùNA V STUPNÍHO TLAKU P I KOLÍSÁNÍ VSTUPNÍHO TLAKU OUTLET PRESSURE VARIATION WITH FLUCTUATING INLET PRESSURE min 65 mm pro v mûnu filtru Schematická znaãka Typ / Obj. ãíslo Pfiipojovací rozmûr Filtraãní schopnost Jmenovit prûtok QN Max. mnoïtsví kondenzátu Hmotnost Schematic symbol Type / Order No. Connection dimension Filtration capability Nominal passage QN Max. quantiti condensate Weight DK 1/ P G 1/ N dm 3.min cm 3 0,75 kg DK 1/ P G 1/ N dm 3.min cm 3 0,75 kg DK 1/ A G 1/ N dm 3.min cm 3 0,75 kg DK 1/ A G 1/ N dm 3.min cm 3 0,75 kg P poloautomat / semi-automatic A automat / automatic Náhradní díly a pfiíslu enství / Spare parts and accessories Nádobka poloautomat / Cup semi-automat DNF 1/2-P Manometr / Manometer G 1/ Nádobka automat / Cup automatic DNF 1/2-A Manometr / Manometer G 1/4 63 KZ 8817 Ochrann kryt nádobky kov / Protective cup cover metal DOK 1/2 UpevÀovací ãlen / Mounting bracket DUC 1/2 Filtraãní vloïka / Filtration insert 30 µm DFV 1/2-30 Automatické odpou tûní / Automatic droping DAO 1/2 Filtraãní vloïka / Filtration insert 5 µm DFV 1/2-05 Stop ventil el. ovládání / Stop valve electro controlled DV 3/2-1/2-E Ventil uzavírací / Closing valve DVU 3/2-1/2 Stop ventil pneu. ovládání / Stop valve air controlled DV 3/2-1/2-P Start ventil / Start valve DVP 2/2-1/2 Zátka / Plug G 1/4 BU 3015 G14 Poznámka: Pfii objednání regulátoru tlaku bez manometru nutné objednat zátku viz pfiíslu enství. Note: In case of the order of a pressure regulator without pressuregauge it is necessary to order also plug please see accessories. 29

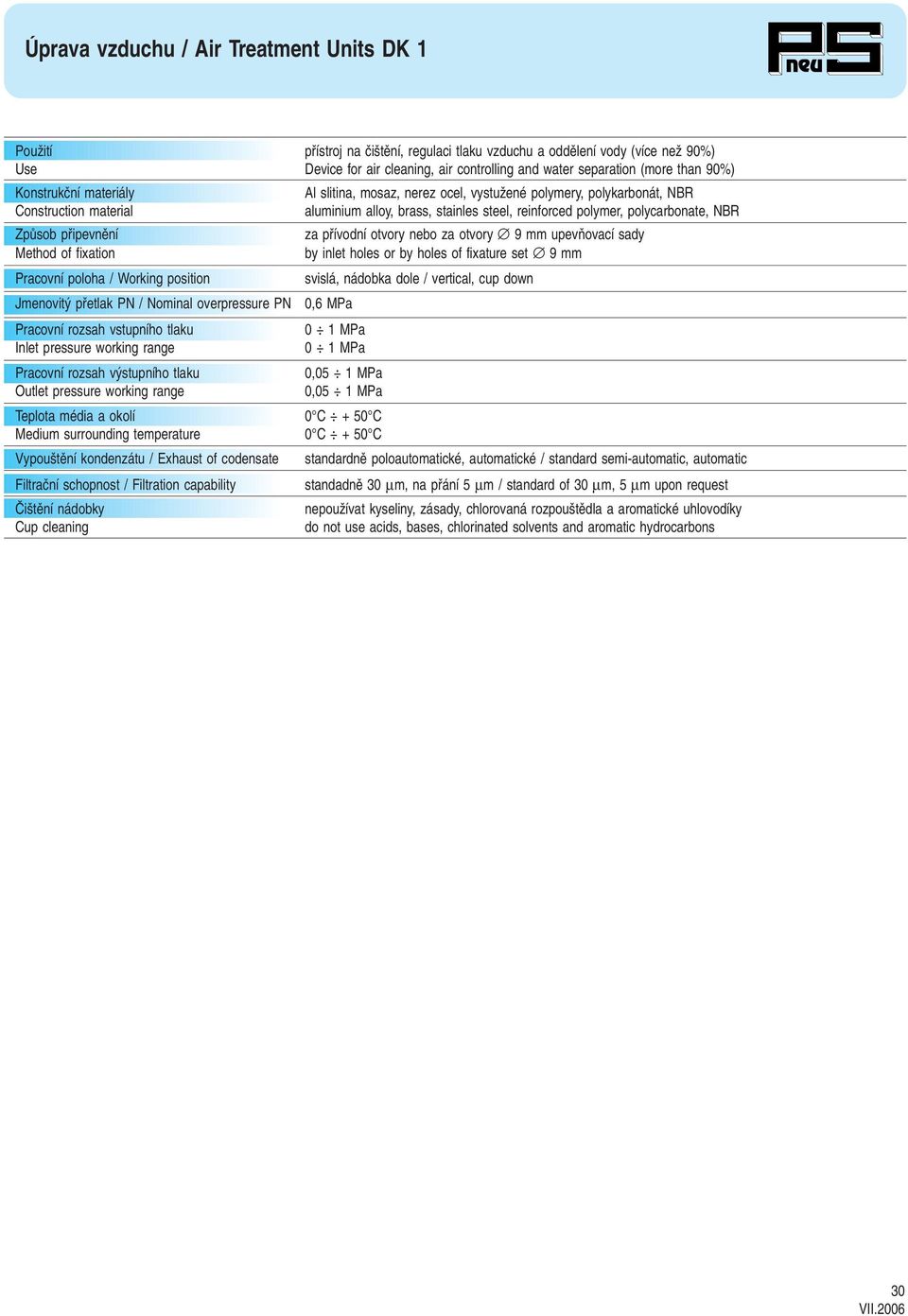

7 Úprava vzduchu / Air Treatment Units DK 1 PouÏití pfiístroj na ãi tûní, regulaci tlaku vzduchu a oddûlení vody (více neï 90%) Use Device for air cleaning, air controlling and water separation (more than 90%) Konstrukãní materiály Al slitina, mosaz, nerez ocel, vystuïené polymery, polykarbonát, NBR Construction material aluminium alloy, brass, stainles steel, reinforced polymer, polycarbonate, NBR ZpÛsob pfiipevnûní za pfiívodní otvory nebo za otvory 9 mm upevàovací sady Method of fixation by inlet holes or by holes of fixature set 9 mm Pracovní poloha / Working position svislá, nádobka dole / vertical, cup down Jmenovit pfietlak PN / Nominal overpressure PN 0,6 MPa Pracovní rozsah vstupního tlaku 0 1 MPa Inlet pressure working range 0 1 MPa Pracovní rozsah v stupního tlaku 0,05 1 MPa Outlet pressure working range 0,05 1 MPa Teplota média a okolí 0 C + 50 C Medium surrounding temperature 0 C + 50 C Vypou tûní kondenzátu / Exhaust of codensate standardnû poloautomatické, automatické / standard semi-automatic, automatic Filtraãní schopnost / Filtration capability standadnû 30 µm, na pfiání 5 µm / standard of 30 µm, 5 µm upon request âi tûní nádobky nepouïívat kyseliny, zásady, chlorovaná rozpou tûdla a aromatické uhlovodíky Cup cleaning do not use acids, bases, chlorinated solvents and aromatic hydrocarbons 30

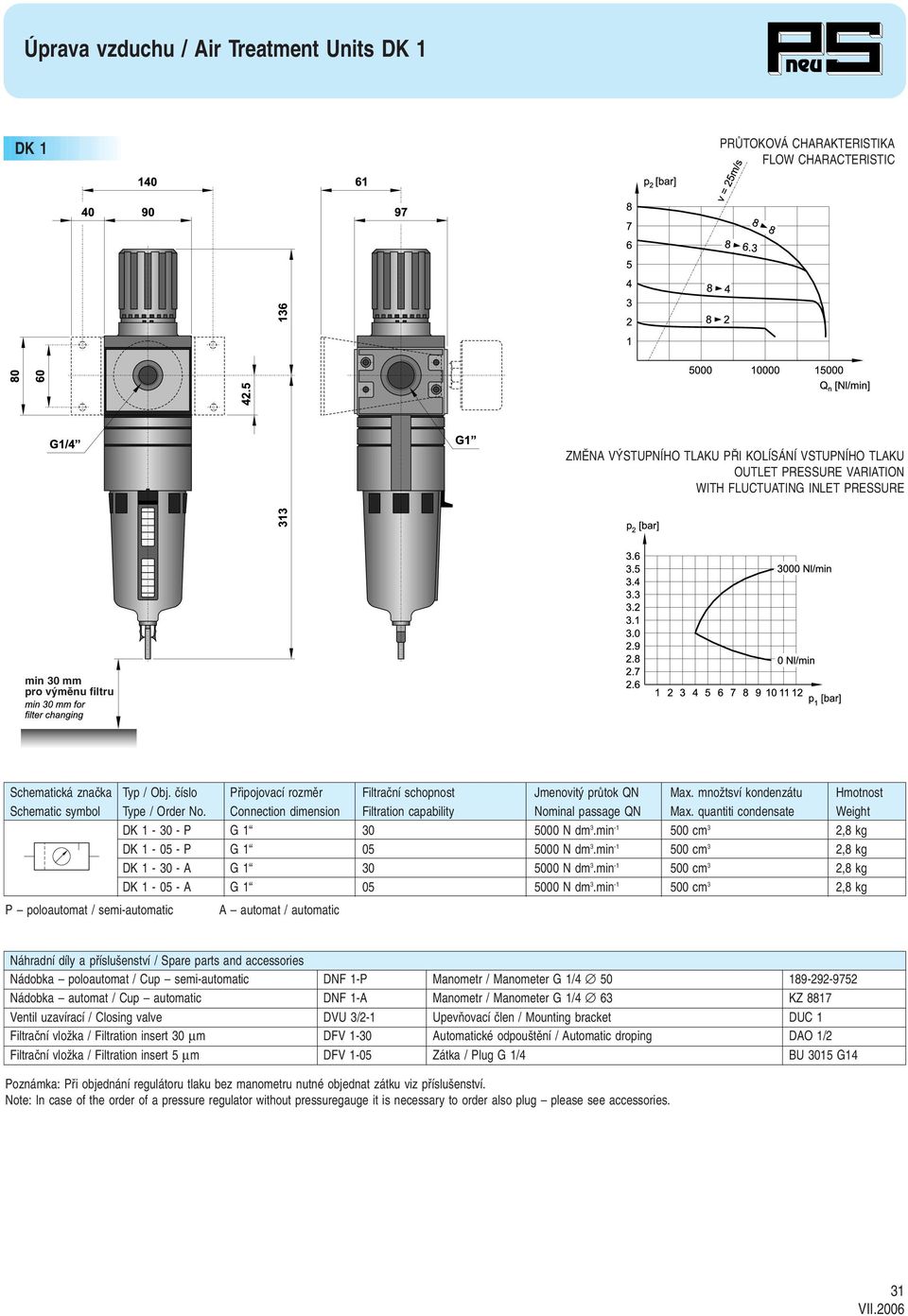

8 Úprava vzduchu / Air Treatment Units DK 1 DK 1 PRÒTOKOVÁ CHARAKTERISTIKA FLOW CHARACTERISTIC ZMùNA V STUPNÍHO TLAKU P I KOLÍSÁNÍ VSTUPNÍHO TLAKU OUTLET PRESSURE VARIATION WITH FLUCTUATING INLET PRESSURE min 30 mm pro v mûnu filtru Schematická znaãka Typ / Obj. ãíslo Pfiipojovací rozmûr Filtraãní schopnost Jmenovit prûtok QN Max. mnoïtsví kondenzátu Hmotnost Schematic symbol Type / Order No. Connection dimension Filtration capability Nominal passage QN Max. quantiti condensate Weight DK P G N dm 3.min cm 3 2,8 kg DK P G N dm 3.min cm 3 2,8 kg DK A G N dm 3.min cm 3 2,8 kg DK A G N dm 3.min cm 3 2,8 kg P poloautomat / semi-automatic A automat / automatic Náhradní díly a pfiíslu enství / Spare parts and accessories Nádobka poloautomat / Cup semi-automatic DNF 1-P Manometr / Manometer G 1/ Nádobka automat / Cup automatic DNF 1-A Manometr / Manometer G 1/4 63 KZ 8817 Ventil uzavírací / Closing valve DVU 3/2-1 UpevÀovací ãlen / Mounting bracket DUC 1 Filtraãní vloïka / Filtration insert 30 µm DFV 1-30 Automatické odpou tûní / Automatic droping DAO 1/2 Filtraãní vloïka / Filtration insert 5 µm DFV 1-05 Zátka / Plug G 1/4 BU 3015 G14 Poznámka: Pfii objednání regulátoru tlaku bez manometru nutné objednat zátku viz pfiíslu enství. Note: In case of the order of a pressure regulator without pressuregauge it is necessary to order also plug please see accessories. 31

9 Úprava vzduchu / Air Treatment Units CK 1 PouÏití pfiístroj na ãi tûní, regulaci tlaku vzduchu a oddûlení vody (více neï 90%) Use Device for air cleaning, air controlling and water separation (more than 90%) Konstrukãní materiály Al slitina, mosaz, nerez ocel, vystuïené polymery, NBR Construction material aluminium alloy, brass, stainles steel, reinforced polymer, NBR ZpÛsob pfiipevnûní za pfiívodní otvory nebo za otvory 9 mm upevàovací sady Method of fixation by inlet holes or by holes of fixature set 9 mm Pracovní poloha / Working position svislá, nádobka dole / vertical, cup down Hmotnost / Weight 1,5 kg Pracovní rozsah vstupního tlaku 0 17,5 bar Inlet pressure working range 0 17,5 bar Pracovní rozsah v stupního tlaku 0,5 12 bar, na pfiání 0,5 17,5 bar Outlet pressure working range 0,5 12 bar, upon request 0,5 17,5 bar Teplota média a okolí -10 C +50 C, nutno zajistit, aby nedocházelo ke vzniku ledov ch ãástic, max. tlak - 12,5bar pfii 60 C Medium surrounding temperature -10 C +50 C, it is necessary to ensure that particles of ice will not be formed, max. pressure - 12,5bar at 60 C Max. prûtok / Maximum flow rate N/min (1140 m 3 /h) Pfii p 1 =10 bar na p 2 =6,3 bar a p=1 bar Vypou tûní kondenzátu / Exhaust of codensate standardnû poloautomatické, automatické / standard semi-automatic, automatic Filtraãní schopnost / Filtration capability standadnû 30 µm, na pfiání 5 µm / standard of 30 µm, 5 µm upon request âi tûní nádobky nepouïívat kyseliny, zásady, chlorovaná rozpou tûdla a aromatické uhlovodíky Cup cleaning do not use acids, bases, chlorinated solvents and aromatic hydrocarbons 32

10 Úprava vzduchu / Air Treatment Units CK 1 CK 1 CUC 1-A upevàovací ãlen / mounting bracket PRÒTOKOVÁ CHARAKTERISTIKA FLOW CHARACTERISTIC CUC 1-B upevàovací ãlen / mounting bracket CUC 1-C upevàovací matice mounting nut MOISTURE SEPARATION WITH p1=6,3 bar CONSTANC min 80 mm pro v mûnu filtru min 80 mm for filter changing Schematická znaãka Typ / Obj. ãíslo Pfiipojovací rozmûr Filtraãní schopnost Jmenovit prûtok QN Max. mnoïtsví kondenzátu Hmotnost Schematic symbol Type / Order No. Connection dimension Filtration capability Nominal passage QN Max. quantiti condensate Weight CK P G l/min 130 cm 3 1,5 kg CK P G l/min 130 cm 3 1,5 kg CK A G l/min 130 cm 3 1,5 kg CK A G l/min 130 cm 3 1,5 kg P poloautomat / semi-automatic A automat / automatic Náhradní díly a pfiíslu enství / Spare parts and accessories Nádobka poloautomat / Cup semi-automatic CNF 1-P Manometr / Manometer G 1/ bar zadní v. MAN034 Nádobka automat / Cup automatic CNF 1-A UpevÀovací ãlen / Mounting bracket CUC 1-A Filtraãní vloïka / Filtration insert 30 µm CFV 1-30 UpevÀovací ãlen / Mounting bracket CUC 1-B Filtraãní vloïka / Filtration insert 5 µm CFV 1-05 UpevÀovací matice / Mounting nut CUC 1-C Manometr / Manometer G 1/ bar spodní v. MAN033 Automatické odpou tûní / Automatic droping DAO 1/2 33
