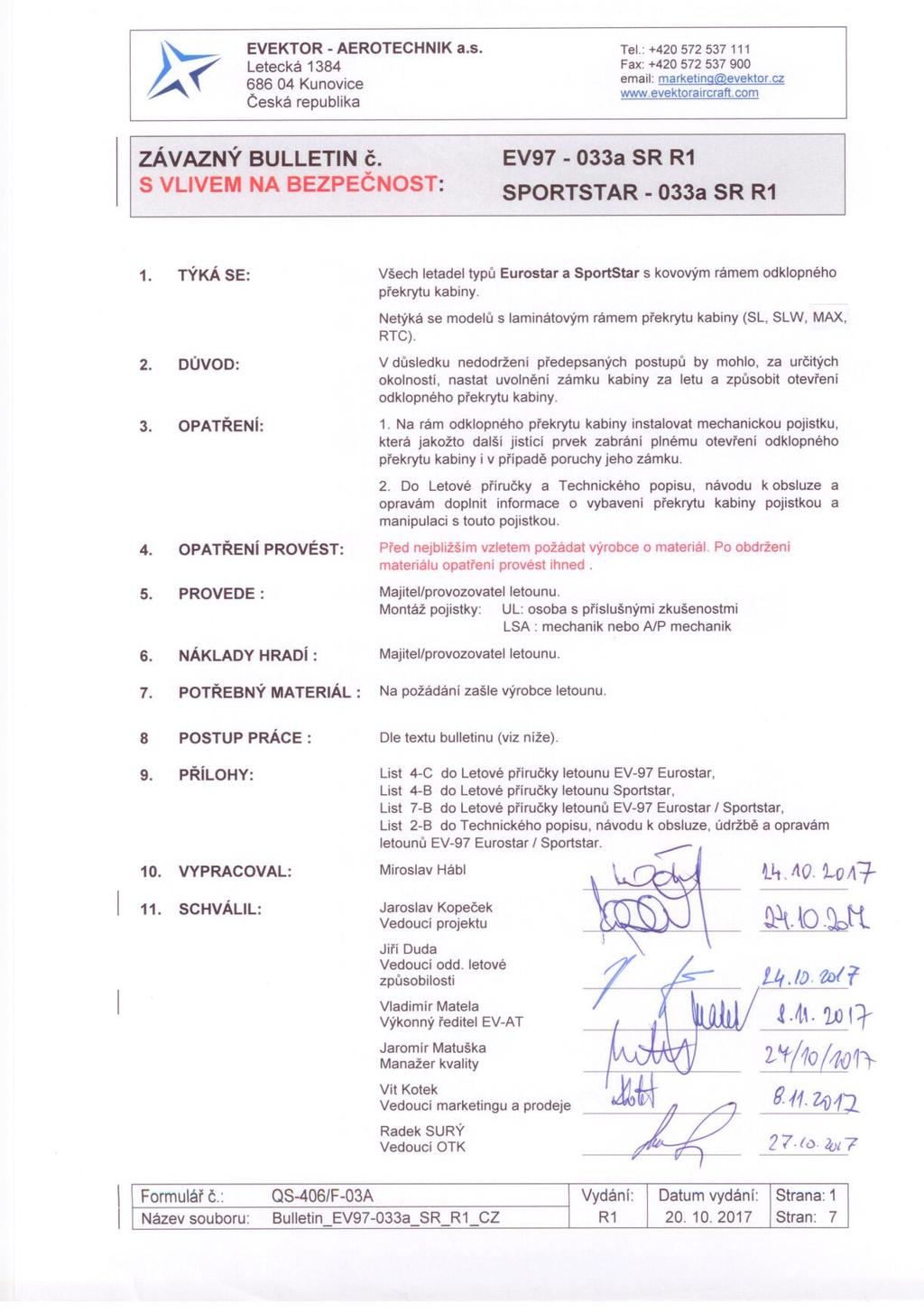

2 1. Postup práce 1.1 Potřebné nářadí Ruční elektrická vrtačka Nýtovací kleště na trnové nýty Vrtáky průměr 2,5 a 3,2 mm Plachta vhodné velikosti Vhodný prostředek k odmaštění plexiskla 1.2 Potřebný materiál 1. Pojistka E ks Viz obr Štítek 1 POJISTKA ZAJIŠTĚNA 1 ks 3. Štítek 2 POJISTKA ODJIŠTĚNA 1 ks 4. Štítek 3 K OTEVŘENÍ PŘEKRYTU ODJISTIT POJISTKU 1 ks 5. Nýt 3,2x7, ks Obr. 1 - Pojistka 1.3 Pracovní postup Přípravné práce Otevřete překryt kabiny. Plachtou zakryjte vnitřní prostor kabiny v oblasti sedaček a zavazadlového prostoru Instalace pojistky Podle obrázku 2 a 3 instalujte v horní části odklopného překrytu kabiny pojistku E (viz obr. 1). Pojistku přiložte k trubkovém rámu překrytu kabiny vpravo od zamykací kliky (viz obr. 3). Vyměřte polohu pojistky vůči klice a okraj příruby pojistky označte tužkou na rámu překrytu. Překryt přivřete a odklopný hák pojistky přestavte do polohy POJISTKA ZAJIŠTĚNA (viz obr. 4). Pojistku vhodně pootočte tak, aby odklopným hákem zachytila za trubkový rám pevné části kabiny (viz obr. 4). V této poloze pojistku zafixujte, odzkoušejte správnou funkci a podle otvorů v přírubě pojistky vrtejte do rámu překrytu 4 otvory průměr 3,2 mm pro nýty. Formulář č.: QS-406/F-03A Vydání: Datum vydání: Strana: 2

3 Následně pojistku s rámem překrytu snýtujte pomocí nýtovacích kleští trnovými nýty 3,2x7, Poznámka: pokud je na rámu překrytu v místě instalace pojistky nalepen štítek OPEN, odstraňte jej. Překáží-li instalaci pojistky háček na náhlavní sluchátka, postupujte následovně: Odvrtejte oba nýty upevňující háček a háček demontujte. Háček vhodně zafixujte k rámu překrytu ve vzdálenosti 50 mm od původní polohy (měřte po obvodě rámu překrytu směrem k boku letounu). Podle otvorů v háčku vyvrtejte do rámu překrytu dva otvory průměr 3,2 mm a háček přinýtujte k rámu překrytu dvěma nýty 3,2x7, Stejnými nýty zaslepte otvory v rámu překrytu. Upozornění správná funkce pojistky. Před vzletem se hák pojistky překlopí dozadu do polohy POJISTKA ZAJIŠTĚNA (viz obr. 6). Odklopný hák pojistky se musí při nečekaném otevření odklopného překrytu za letu vždy zachytit za trubkový rám pevné části kabiny a zabránit tak úplnému otevření překrytu (viz obr. 4). Úplné otevření odklopného překrytu je možné až po ručním uvolnění háku a jeho překlopení dopředu o asi 180 do polohy POJISTKA ODJIŠTĚNA (viz obr. 5). Zvenčí lze odklopný překryt zajištěný pojistkou úplně otevřít po překlopení odklopného háku pojistky mezerou mezi pevnou částí kabiny a odklopným překrytem po jeho pootevření. Pohled Q viz obr. 3. Detail A (řez kabinou v místě pojistky) viz obr. 4, 5 a 6. Obr. 2 Kabina Formulář č.: QS-406/F-03A Vydání: Datum vydání: Strana: 3

4 Obr. 3 Montáž pojistky a štítků. Formulář č.: QS-406/F-03A Vydání: Datum vydání: Strana: 4

5 Obr. 4 Správná funkce pojistky v zajištěné poloze při pootevřeném překrytu kabiny Obr. 5 Pojistka v odjištěné poloze. Formulář č.: QS-406/F-03A Vydání: Datum vydání: Strana: 5

6 Obr. 6 Pojistka v zajištěné poloze při zavřeném překrytu kabiny Po montáži pojistky Plachtu z kabiny vyjměte opatrně, aby nedošlo k vysypání třísek od vrtání otvorů do kabiny. Ujistěte se o správné funkci pojistky a bezproblémovému zavírání a otevírání překrytu kabiny. Podle obr. 3 nalepte: - na vnitřní stranu překrytu štítek POJISTKA ODJIŠTĚNA - na vnitřní stranu pevné části kabiny štítek POJISTKA ZAJIŠTĚNA - na vnější stranu pevné části kabiny štítek K OTEVŘENÍ PŘEKRYTU ODJISTIT POJISTKU 2. Vliv na dokumentaci letadla 2.1 Průvodní technická dokumentace Letová příručka Vkládají se listy uvedené v přílohách k bulletinu: - Listy 4-C a 7-B do Letové příručky k letounu EV-97 Eurostar - Listy 4-B a 7-B do Letové příručky k letounu Sportstar Postup: 1. Vytiskněte příslušné listy příloh. 2. Přílohy ořežte na formát A5. 3. Příslušné listy vložte do Letové příručky vždy na konec příslušné kapitoly. Formulář č.: QS-406/F-03A Vydání: Datum vydání: Strana: 6

4. Zapište vložení listů do Záznamu změn v Letové příručce. 2.1.2 Technický popis, návod k obsluze, údržbě a opravám. Vkládá se list 2-B uvedený v přílohách k bulletinu. Postup: 1.

7 4. Zapište vložení listů do Záznamu změn v Letové příručce Technický popis, návod k obsluze, údržbě a opravám. Vkládá se list 2-B uvedený v přílohách k bulletinu. Postup: 1. Vytiskněte přislušný list přílohy. 2. List vložte do Technického popisu, návodu k obsluze, údržbě a opravám na konec kapitoly Zapište vložení listu do Záznamu změn v Technickém popisu, návodu k obsluze, údržbě a opravám. 2.2 Provozní technické doklady Po provedení bulletinu uvede oprávněná osoba do Letadlové knihy zápis: Provedena instalace pojistky proti otevření překrytu kabiny za letu dle Závazného bulletinu č.. a připojí datum a svůj podpis. 3. Vliv na hmotnost a vyvážení Přibývá 0,08 kg hmoty bez vlivu na vyvážení. Formulář č.: QS-406/F-03A Vydání: Datum vydání: Strana: 7
