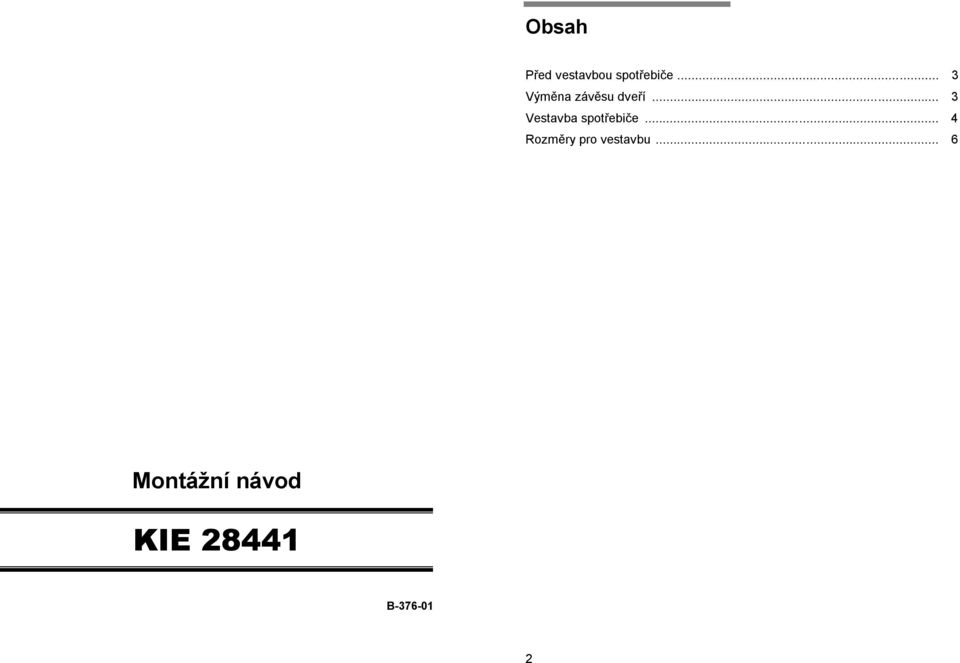

1 Obsah Před vestavbou spotřebiče... 3 Výměna závěsu dveří... 3 Vestavba spotřebiče... 4 Rozměry pro vestavbu... 6 Montážní návod KIE B

2 Před vestavbou spotřebiče Místo instalace Při čtení sledujte obrázky, které jsou na konci návodu. K instalaci spotřebiče je vhodná suchá, větratelná místnost. Spotřebič nesmí být vystaven přímému slunečnímu záření nebo být umístěn blízko zdrojů tepla (např. topných těles, sporáků). Použijte případně izolační desku. Nebezpečí poranění Nepoškozujte trubky oběhového systému chladícího prostředku. Vystřikující chladicí prostředek se může vznítit nebo vést k poranění očí. V případě potřeby Vymyjte si oči a vyhledejte lékaře. Zápalné jiskry a otevřený oheň odstraňte z dosahu spotřebiče. Vytáhněte zástrčku, místnost několik minut dobře vyvětrejte. Výměna závěsu dveří Pokud není vyžadována viz dále Vestavba spotřebiče. Dveře spotřebiče Obr. 1 / A Odšroubujte závěsy (1), (2). Díly přemístěte diagonálně. Dveře spotřebiče - elektronický model Obr. 1 / B Odšroubujte závěsy (1), (2). Díly přemístěte diagonálně. Krytky (3) a (4) přemístěte na protější stranu. Dveře mrazničky (jen u čtyřhvězdičkových spotřebičů) Obr. 2 Odšroubujte stěžej (1) a spodní ložisko dveří (2). Dveře vytočte z horního ložiska (3). Předvrtejte šroubem (2) na značce otvor A. Ze dveří vytáhněte horní ložiskový čep (4), dolní ložiskový čep (5), na horní straně přemístěte ložisko dveří (6) a upevněte ložiskovým čepem (7). Na spodní straně nasaďte ložiskový čep (8). Dveře otočte a nasaďte s ložiskovými čepy (9) na plášť, pevně přišroubujte ložisko dveří (10). Našroubujte stěžej (11). Uzavřete upevňovací otvor proti spodnímu ložisku dveří přiloženými krycími zátkami (12). Vestavba spotřebiče Potřebné upevňovací díly jsou ke spotřebiči přiloženy. Důležité! Při vestavbě chladničky do příčky místnosti zaslepte v oblasti chladničky zadní stranu vestavného výklenku. Před vestavbou spotřebiče zkontrolujte u Vaší vysoké skříně, zda otvor v podstavci o rozměru 200 cm 2 a větrací šachta ve vysoké skříni zabezpečují větrání, obr. 3 /A. Zejména tehdy, když nová chladnička nahrazuje starou s čelním větráním, nebo když vysoká skříň sahá až ke stropu místnosti. Pokud ne, upravte vysokou skříň odpovídajícím způsobem. Při vadném větrání nelze při závadě spotřebiče uplatnit záruku. Vysokou skříň seřiďte pečlivě pomocí vodováhy. Zkroucení vysoké skříně zkontrolujte pomocí přiložení čelní desky. Spotřebič přitom nesmí být zasunutý! Vysoká skříň musí být stabilně přišroubována k sousednímu nábytku nebo ke stěně obr. 3 /B. Zarážkovou lištu nahoře obr. 3 /1 nasaďte do plechové příložky pláště a upevněte šrouby obr. 3 /2. Před nasazením krycích dílů nebo zátek obr. 3 /3 propíchněte šroubovákem 3 přípravné otvory. Přiložené krycí díly nebo zátky obr. 3 /3 a upevňovací díl výklenku obr. 3 /4 nasaďte na plášť Na závěs nasuňte distanční podložku obr. 3 / 7. U stěn výklenku silných 16 mm nejdříve překlopte a zaklapněte horní díl distanční podložky obr. 3 / 6. Síla distanční podložky = 4,5 mm. U stěn výklenku silných 19 mm odřízněte horní část zadní stěny výklenku. Síla distanční podložky = 1,5 mm. Elektrický kabel položte pomocí vázací nitě tak, aby elektrické připojení bylo po vestavbě snadno přístupné. Při vsouvání spotřebiče do vysoké skříně dbejte na to, aby elektrický kabel nebyl přiskřípnut. Spotřebič zasuňte do vysoké skříně tak hluboko, až zarážková lišta nahoře obr. 4 /A a zarážka upevňovacího dílu výklenku obr. 4 /B se dotýkají přední hrany výklenku. Na straně závěsu zasuňte spotřebič tak hluboko do výklenku, až přední hrany distanční podložky závěsu obr. 4 /C jsou v jedné rovině s přední hranou výklenku. Spotřebič přišroubujte k výklenku ze strany obr. 4 /1, nahoře obr. 4 /2 a dole obr. 4 /3. Nasaďte krytku obr. 4 /4. Oddělte zarážku obr. 4 /5. Nasaďte profilové lišty (obr. 5 ) 1, 2, 3 (pokud jsou přiloženy) do mezery. Na dveřích odšroubujte vyrovnávací lištu obr. 6 /

3 Montáž čelní desky Před montáží čelní desky naplňte odkládací plochy dveří spotřebiče předměty o váze cca 5 kg (např. lahvemi s nápoji). Pokud jsou na čelní desce vycpávky proti nárazu, tak je odstraňte. Rozměr obr. 6 / A (Horní hranu sousední čelní desky až k horní hraně dveří spotřebiče) změřte a přeneste na čelní desku. Obr. 6 / B Vyznačte střed obr. 6 / C. Vyrovnávací lištu obr. 7 /1 na čelní desce vyrovnejte podle označení tužkou obr. 7 /B a C a přišroubujte. (U tvrdých povrchů předvrtejte upevňovací otvory 2 mm vrtákem do hloubky 12 mm). Čelní desku obr. 7 /3 s namontovanou vyrovnávací lištou zavěste na dveře spotřebiče. Šrouby obr. 7 /4 přitáhněte rukou. Vyrovnání čelní desky Obr. 8 (detaily x a y ) Čelní desku můžete vyrovnávat do všech tří směrů (A, B, C) pomocí vyrovnávacích šroubů obr. 8 /1. (Šrouby předtím uvolněte obr. 8 /2) Upevnění čelní desky Dotáhněte šrouby obr. 8 /2. (Detail y ) Vyrovnávací šrouby obr. 8 /3 vyšroubujte. Našroubujte upevňovací úhelník obr. 8 /4 Sešroubujte dveře spotřebiče a čelní desku obr. 8 /5. Krytky obr. 8 /6 a 7 nasuňte na vyrovnávací lištu. Krytky obr. 8 /8 nasaďte na závěs. Co dělat, když je čelní deska nestabilní, můžete dodatečně namontovat u větších modelů (spotřebičů vysokých nad 1021 mm) přiložený upevňovací úhelník obr. 9 /1 v oblasti držadla čela nábytku. Za tím účelem přiložte upevňovací úhelník na dveře spotřebiče, označte upevňovací otvor a přiloženým ocelovým hřebíkem obr. 9 /2 udělejte upevňovací otvor. Našroubujte upevňovací úhelník. Nasuňte krytky obr. 9 /3. když dole není možnost přišroubování kvůli výplni dveří nebo pod., můžete do dveří umístit upevňovací úhelníky obr. 10 /2 na straně v oblasti rámu čelní desky. když nemůžete našroubovat vyrovnávací lištu, protože se na místě otvorů šroubování již nachází otvor, můžete lištu přemístit na jiné upevňovací otvory. když je otvor v čelní desce, můžete jej přelepit přiloženou fólií Obr. 7 /5. když povrch čelní desky je velmi tvrdý, takže do něj nemůžete našroubovat šrouby, můžete upevňovací otvory předvrtat podle přiložených rozměrových listů (viz obrazová část). 5 Připojení elektrického proudu Zásuvka musí být volně přístupná. Nejlépe nad vysokou skříní. Spotřebič provozujte jen vestavěný. Při vsouvání spotřebiče do vysoké skříně dávejte pozor na to, abyste nepřiskřípli elektrický kabel. Spotřebič připojujte jen na střídavý proud o napětí V / 50 Hz přes předpisově instalovanou zásuvku s ochranným kontaktem. Zásuvka musí být jištěna pojistkou 10 A nebo vyšší. U spotřebičů, které jsou provozovány v neevropských zemích, musí údaje na typovém štítku o napětí, druhu proudu a frekvenci souhlasit s hodnotami Vaší el. sítě. Typový štítek naleznete ve spotřebiči vlevo dole. Případnou nutnou výměnu připojovacího kabelu smí provádět jen odborník. Varování u spotřebičů s elektronickým ukazatelem! Spotřebič v žádném případě nepřipojujte na energeticky úsporné zásuvky (např. Sava Plug, Ecoboy) a usměrňovače střídavého proudu, které mění stejnosměrný proud na střídavý 230 V (např. solární baterie, el. sítě na lodích). 6 Rozměry pro vestavbu Viz obrazová část. = oblast instalace zásuvky. Větrání Otvory přívodu a odvodu vzduchu spotřebiče musí být zajištěny pomoci otvoru v podstavci a šachty na zadní stěně vysoké skříně. Minimální průřez větracích otvorů v podstavci a šachtě 200 cm 2.

4 7 8

5 9 10

6 11 12
