A1400 AIR RD. Automatický pohon pro posuvné dveře únikových cest

Transkript

1 Automatický pohon pro posuvné dveře únikových cest

2 Správné řešení pro všechny vaše potřeby Řešení s krytem o výšce 100 mm ± min ±10 55 ± ± MAX 7 s komerčními profily se systémem pro bezrámová křídla se zúženými profily TK20 Řešení s krytem o výšce mm 2 44,5 28 ± ± ±10 77, ± ,5 min MAX s komerčními profily se systémem pro bezrámová křídla se zúženými7 profily TK20 Řešení se speciálními verzemi o výšce 100 mm a mm instalace na nadsvětlík s oknem a komerčními profily 78 MAX ± ± se samonosným profilem a distanční podložkou ±7.5 s distančními podložkam teleskopická verze s montáží na zeď se samonosným profilem, nadsvětlíkem a křídly ze zúžených profilů FAAC TK20 teleskopická verze s montáží na nadsvětlík HS MAX ,91 74, ,1 166,37 7 2

3 Budoucnost je zde MADE IN ITALY První automatický systém pro posuvné dveře, který splňuje potřeby trhu a je koncipován pro ochranu našeho prostředí. byl navržen pro montáž do únikových cest podle evropských norem EN16005, EN Pl. d kat. 3 a TÜV certifikace. Díky inovativní Energy Saving (šetřící energii) technologii, která dokáže rozpoznat směr pohybu a přesně optimalizovat čas otevření / zavření tak, aby se zamezilo nechtěnému úniku tepla, a to i v případě pouhého průchodu kolem dveří. Vše absolutně bezpečně. A0 AIR automatický systém je přizpůsobený a postavený tak, aby vyhověl architektonickým a technickým potřebám zákazníka. Díky dvěma rozdílným krytům, jedinečnému systému uchycení křídel a rozdílnosti křídlových profilů, které je možné použít, je možné vytvořit nejlepší technické a architektonické řešení. Technická specifikace Tento automatický systém byl zkonstruován tak, aby pracoval co nejlépe ve všech podmínkách a každém prostředí. Pro koncového zákazníka se tímto zpřístupňuje produkt, který je uzpůsobený potřebám, ekologický, spolehlivý, bezpečný, technologicky na výši a především, který se po čase sám zaplatí. napájení 115/230 Vac - 50 /60 Hz maximální příkon W frekvence použití 100 % maximální tloušťka křídla 65 mm motor podpůrný motor maximální odběr příslušenství typ pohonu 36 Vdc s enkodérem 36 Vdc 1 A (24 Vdc) elektrovodivým ozubeným řemenem nastavení rychlosti otevírání 10 až 75 cm/s (1 křídlo) - 20 až 150 cm/s (2 křídla) nastavení rychlosti zavírání 10 až 75 cm/s (1 křídlo) - 20 až 150 cm/s (2 křídla) nastavení částečného otevření doba pauzy doba pauzy v nočním režimu enkodér 5 až 95 % úplného otevření 0 až 30 s nebo funkce Energy Saving 0 až 240 s standardní součást monitoring ochranných čidel (EN 16005) standardní součást (lze vyloučit) nízkoenergetický pohyb křídel (EN 16005) standardní součást (lze vyloučit) pracovní teplota třída krytí ve shodě s normami -20 C až + 55 C IP 23 (pouze pro vnitřní použití) EN 16005; EN PI d CAT.3; EN ; EN 605-1; EN 605-2; EN ISO 12100; EN ; EN

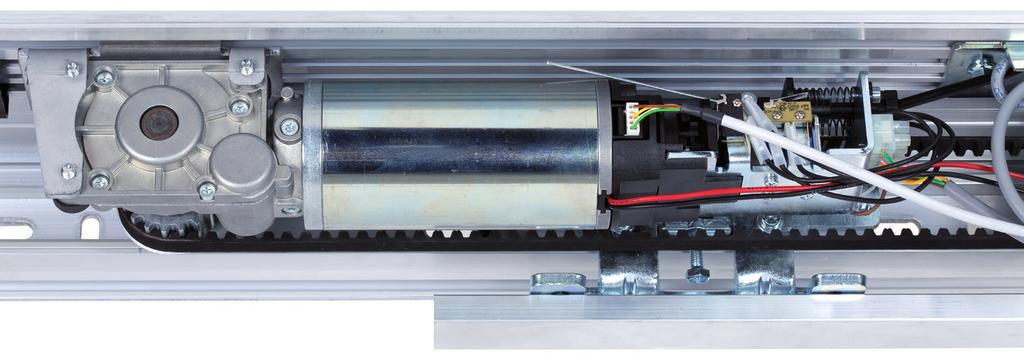

4 Motor s elektrozámkem Řídící jednotka se Automatické nastavení Identifikace pozic otevřeno a zavřeno. Změření váhy křídla a tření. Volba ideální rychlosti zrychlení a zpomalení. Monitoring bezpečnostních senzorů (EN 16005). Bezpečnostní zařízení proti přivření dle normy EN Příslušenství 4 Pojezdové vozíky Knoflíkové fotobuňky. Monitorovaný infračervený senzor EN Monitorovaný mikrovlnný radar EN Profily pro uchycení bezrámových křídel. Elektromechanický zámek motoru s manuálním uvolňovacím zařízením. Záložní baterie. Dodáváno pro otevření dle EN Kompatibilní s profilací z nové série FAAC TK20 a TK50. Vozíky s teflonovými kolečky na speciálním vedení z hliníkové slitiny s anti-vibračním uložením. Kartáček pro čištění dráhy vozíku. 4

5 e spínaným zdrojem USB port pro aktualizaci firmwaru a výměnu dat o nastavení Otvory pro rychlou mechanickou montáž 6 Manuální odblokování Použití model křídlo šířka volného průchodu maximální hmotnost křídla samonosný profil 1 jednokřídlé 800 až 3000 mm 200 kg ne 2 dvoukřídlé 900 až 3000 mm kg ne A0 AIR A RD 1 jednokřídlé 800 až 3000 mm 200 kg ano A0 AIR A RD 2 dvoukřídlé 900 až 300 mm kg ano 5
