1 Instalace a používání automatizace pro sekční vrata Návod k použití

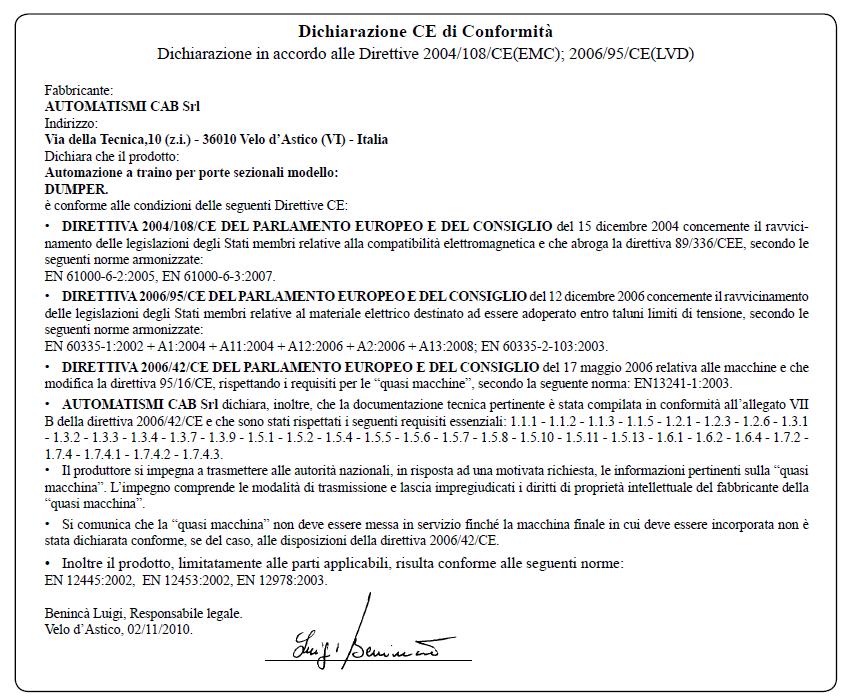

2 CE prohlášení o shodě Prohlášení v souladu se směrnicemi 2004/108/CE(EMC), 2006/95/CE(LVD) Výrobce: AUTOMATISMI CAB Srl Adresa: Via della Tecnica, 10 (z.i.) Velo d'astico (VI) - Italia Prohlašuje, že výrobek: Automatizace pro sekční vrata model: DUMPER. v souladu s ustanoveními následujících směrnic CE: Směrnice 2004/108/CE EVROPSKÉHO PARLAMENTU A RADY ze dne 15. prosince 2004 o sbližování o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility a o zrušení směrnice 89/336/CEE, podle následující harmonizované normy: EN :2005, EN :2007. Směrnice 2006/95/CE EVROPSKÉHO PARLAMENTU A RADY ze dne 12. prosince 2006 o sbližování o sbližování právních předpisů členských států týkajících se elektrických zařízení určených pro používání v určitých mezích napětí, v závislosti na následující harmonizované normy: EN : A1: A11: A12: A2: A13: 2008, EN :2003. Směrnice 2006/42/CE EVROPSKÉHO PARLAMENTU A RADY ze dne 17. května 2006 o strojních zařízeních, a to kterou se mění směrnice 95/16/CE, v souladu s požadavky na "neúplné strojní zařízení", podle následující normy: EN : AUTOMATISMI CAB Srl prohlašuje dále, že příslušná technická dokumentace je zpracována v souladu s přílohou VII B směrnice 2006/42/CE byly splněny a že tyto základní požadavky: , Kromě toho se produkt, omezuje na odpovídající části, v souladu s následujícími normami: EN 12445:2002, EN 12453:2002, EN 12978:2003. Benincà Luigi, ředitel Velo d'astico, 02/11/2010.

3 ZÁKLADNÍ INFORMACE V každém případě musí být dodrženy následující podmínky: - Vzdálenost mezi nejvyšším bodem vrat a stropem musí být nejméně 40 mm; - Vrata se musí otevírat a zavírat bez jakýchkoliv problémů při manuální manipulaci; - Ruční pohyby musí být hladké a pravidelné. ROZMĚRY Obrázek 1 znázorňuje rozměry v milimetrech. Obrázek 2 znázorňuje typickou instalaci. INSTALACE 1 DUMPER 7 Pohon pro vyvážená sekční vrata - tažná síla 700N DUMPER 10 Pohon pro vyvážená sekční vrata - tažná síla 1000N 2 Kolejnice 3000/400 mm 3 DUMPER.BAT Sada záložních baterií 4 PUPILLA-C Fotobuňky 5 Bezpečnostní hrana 6 T2WV-C, T4WV-C Dálkové ovládání 2/4 kanálové - 433,92 MHz plovoucí kód 7 Manuální odblokování 8 FBY Maják LED INSTALACE Změříme a vyvrtáme dva otvory přesně uprostřed na ose vrat, jak je uvedeno na obrázku 3. Provedeme dočasné upevnění kolejnice na stěnu pomocí dvou hmoždinek a šroubů, jak je znázorněno na obrázku 4. S kolejnicí musí být možné volně pohybovat směrem ke stropu. S odkazem na obrázek 5: upevníme podložku pro kotvící konzoli ve vzdálenosti asi 60 cm od motoru Samotné ukotvení kolejnice, jak je znázorněno na obrázku 6, a s odkazem na výkres na obrázku 7, připevníme konzole ke stropu. Kolejnice musí být dokonale vodorovná. Dále upevníme tažné zařízení k hornímu okraji vrat. Mezi horním okrajem vrat a kolejnicí musí být minimální vzdálenost 10 mm. Otevřete kryt (obr. 8) a odstraňte dva šrouby, jak je znázorněno na obr. 9, vytáhněte pojistný plech (obr. 10). Namontujte motor na dráhu (obr. 11), zasuňte plech a utáhněte dva šrouby (obr. 12). Nyní pokračujeme v připojení k elektrické síti pomocí dodaného kabelu k řídící jednotce (obr. 13). DŮLEŽITÉ Při zcela zavřených vratech, musí být držák pod úhlem 45 s ohledem na kolejnici, jak je znázorněno na obrázku 16. Za tímto účelem je možno zkrátit držák a používat další otvory.

4 ELEKTRICKÉ ZAPOJENÍ (obr. 14) VSTUP POPIS OPEN-COM Vstup tlačítka OPEN (N.O.), konfigurovatelný pomocí přepínače DIP 1 FOTO-COM Vstup (N.C.) pro bezpečnostní zařízení (fotobuňky) STOP-COM Vstup (N.C.) tlačítko pro nouzové zastavení (STOP) ANT-COM Anténní vstup rádiového přijímače frekvenčním 433,92 MHz (ANT: signál - COM) LAMP/LAMP+24 Výstup 24V pro připojení majáku Na obr. 15 jsou zobrazeny vhodná místa pro průchod připojovacích kabelů. POPIS DIP PŘEPÍNAČŮ Poznámka: Změny nastavení DIP-SWITCH přepínači se projeví po odpojení a následném obnovení napětí. DIP1: Provozní režim OPEN ON: Operace: otevřít > STOP > zavřít > STOP > OFF: Operace: otevřít > zavřít > otevřít > DIP2: Automatické zavíraní ON: Automatické zavírání povoleno OFF: Automatické zavírání zakázáno DIP3: Volba rychlosti při zpomalení ON: Rychlost zpomalení nízká OFF: Rychlost zpomalení vysoká DIP4: Společné používání ON: Společné používaní aktivní OFF. Společné používání neaktivní DIP5: Napínání řemene ON: Minimální čas OFF: Maximální čas DIP6: Aktivace napínaní řemene: ON: neaktivní OFF: aktivní DIP7: Brzdění ON: 80% OFF: 90% DIP8: "PHOT" Provozní režim výstupu Phot. ON: Aktivováno v obou směrech otevírání a zavírání OFF:. Aktivováno pouze v zavírací fázi.

5 TRIMMERY Trimrem na řídící jednotce nastavuje citlivost amperometrického senzoru. Pohybem ve směru hodinových ručiček se citlivost zvyšuje a při otáčení proti směru hodinových ručiček se citlivost snižuje. Při první detekci překážky řídící jednotka vrata otevře úplně, poté (pokud DIP 2 = ON) se snaží o nový manévr zavření, v případě nového zásahu amperometrického senzoru otevře po dobu 3 sekund a vrata jsou ve stavu STOP. RUČNÍ OVLÁDÁNÍ V případě výpadku elektrické energie, můžete ovládat dveře ručně, tahem dolů na šňůru s červeným úchytem, jak je znázorněno na obr. 16. Při obnovení napájení, první krokem je otevření. NASTAVENÍ KONCOVÝCH POLOH Elektronická řídicí jednotka je k použití, jakmile je připojena na síťové napětí. Stiskněte tlačítko PROG. (rozsvítí se LED), stiskněte tlačítko OPEN, dveře začnou automaticky provádět zavírání, až do úplného uzavření. Po 2 sekundách se začnou vrata otevírat. Pro určení koncové polohy otevřeno, stiskněte tlačítko OPEN. Od této chvíle (V případě DIP 2 ON = zapnuto automatické uzavření) začne odpočítávání v sekundách pro automatické uzavření. Po dalším impulsu, dveře automaticky opustí programování, ve kterém došlo k výpočtu rychlosti a zpomalení, které mají být uskutečněny během cyklu. Dobu automatického zavírání lze nastavit od 0-90sekund. Celý proces ladění probíhá při nízkých otáčkách. UKLÁDÁNÍ OVLADAČE DO PAMĚTI Při zavřených vratech stiskněte a podržte tlačítko MEMO RX, zároveň stiskněte a podržte požadované tlačítko na vysílači do 5 sec. Světlo jednou blikne a ovladač je uložen. Tento postup opakujte pro každý vysílač. Paměť max. 20 různých kódů. Smazání vysílače: podržte tlačítko MEMO RX a zároveň stiskněte tlačítko vysílače, které chcete smazat. LED 3krát blikne, tím je potvrzeno smazání - uvolněte tlačítko RESET OVLADAČŮ: odstraní všechny uložené kódy držte MEMO RX, dokud až blikne 9 krát LED - uvolněte tlačítko MEMO RX. DIAGNOSTIKA LED stropního osvětlení: 1 "bliká" = ukládání vysílače do paměti. 2 "bliká" = při opakovaném ukládání stejného vysílače, který je uložen 3 "bliká" = mazání vysílače. 4 "bliká" mode = vysílač není uložen. 5 "bliká" = paměť je plná. 9 "bliká" = zrušení všech kódů z paměti

6 PŘÍSLUŠENSTVÍ Sada záložních baterií je k dispozici pod kódem DUMPER. BAT, které umožňují provoz při výpadku elektrické energie. Vložte baterie do slotů a připojte je k řídící jednotce, jak je znázorněno na obr. 18. Technická data DUMPER 7 DUMPER 10 Napájení V 50/60 Hz V 50/60 Hz Odběr 1A 1,5A Spotřeba energie v režimu stand-by 1W bez příslušenství 3W s příslušenstvím 1W bez příslušenství 3W s příslušenstvím Tažná síla 700 N 1000 N Maximální zdvih mm mm Elektrické příslušenství 24 V = / 0,5 A max. 24 V = / 0,5 A max. Rychlost Otevření 0,12-0,20m / s 0,12-0,20m / s Rychlost Uzavření 0,12-0,20m / s 0,12-0,20m / s Maximální plocha vrat 9 m2 12 m2 Počet cyklů Intenzivní provoz Intenzivní provoz Pracovní teplota -20 C / +50 C -20 C / +50 C Krytí IP 10 IP 10 hmotnost 1,6 kg 1,85 kg

7

8

9

10

11

12

13 Připevněte rameno k horní hraně vrat. Profil kolejnice Šroub M6x35 Pomocí olovnice vyznačit svislici Možnost regulace Rameno AU.C25 pro výklopná vrata Při zavřených vratech nechat mezeru 2-3cm.
