2 OBSAH 1. Důležité informace Str Popis a technické spefikace Str Rozměry Str Elektrická připravenost Str Instalace automatického systému 5.1 Předběžná kontrola Str Uložení základové desky Str Mechanická instalace Str Instalace ozubeného hřebene Kovový hřeben přivařený Str Kovový hřeben šroubovaný Str Plastový hřeben Str První zapnutí 6.1 Zapojení řídicí jednotky Str Uzemnění Str Elektronika Str Umístění koncových spínačů Str Test automatického systému Str Zablokování / Odblokování pohonu Str Údržba Str Opravy Str Příslušenství 11.1 Záložní baterie Str Radiový modul Str Bateriové uvolnění zámku motoru Str. 10 C720 Uživatelská příručka Str. 11 1

3 CE prohlášení shody pro stroje (směrnice 2006/42/EC) Výrobce: FAAC S.p. A. Adresa: Via Benini, Zola Predosa Bologna Itálie Deklaruje že: Pohon mod. C720 * je postaven, aby byl začleněn do zařízení, nebo aby se stal součástí jiného strojního zařízení podle Směrnice 98/37/EC *je konstruován, aby odpovídal základním bezpečnostním požadavkům dle následujících EEC směrnic: 2006/95/EC Nízkonapěťové normy 2004/108/EC Směrnice elektromagnetické kompatibility a dále deklaruje, že je zakázáno uvést do provozu zařízení, ve kterém je tento pohon, nebo některá jeho část (komponent), zabudovaný, dokud nebude řádně označen a deklarován, že odpovídá podmínkám Směrnice 2006/42/EEC a následujících dodatků. Bologna, Obchodní ředitel A. Marcellan 2

4 Děkujeme, že jste si vybrali náš produkt a věříme, že s ním budete spokojeni. Tento výrobek byl navržen a sestrojen pro ovládání vjezdu vozidel. VYVARUJTE SE JINÉHO POUŽITÍ!!! Přečtěte si důkladně manuál, který obsahuje důležité informace týkající se bezpečnosti, instalace a údržby. 1. DŮLEŽITÉ INFORMACE Tyto informace se týkají modelu C720 Model C720 je elektromechanický pohon navržený pro ovládání posuvné brány. Výkonný a funkční mechanický zámek přímo na motoru zajišťuje uzamčení pohonu, když se nepohybuje a proto není potřeba instalovat přídavný elektrozámek. Manuální uvolnění umožňuje pohyb brány ručně v případě výpadku napájení, nebo nejsou-li instalovány záložní baterie 2. POPIS A TECHNICKÉ SPECIFIKACE 1. Vnější kryt 2. Zámek motoru 3. Kryt ukotvení 4. Ruční uvolnění 5. Transformátor 6. Základová deska 7. Průchodka pro kabely 8. Pastorek s krytem 9. Řídicí jednotka Obr. 1 Model C720 Napájení 230 V ~ 50 Hz Koncové spínače magnetické Příkon (W) 170 Spojka elektronická Zatížení ozubeného kolečka (N) 320 Pracovní teploty ( C) -20 až +50 Max. točivý moment (Nm) 18 Hmotnost pohonu (kg) 6 Typ ozubeného kolečka Z28 modul 4 Stupeň krytí IP44 Max. doporuč. Délka brány (m) 15 Rozměr pohonu viz obr. 2) Max. váha křídla (kg) 400 Frekvence používání Rezidentní Rychlost posuvu brány (m/min) min 8 / max 18 3

5 3. ROZMĚRY Rozměry v mm Obr ELEKTRICKÁ PŘIPRAVENOST 1. Pohon 2. Maják 3. BUS Fotobuňky 4. Klasické fotobuňky 5. Klíčový ovladač Obr INSTALACE AUTOMATICKÉHO SYSTÉMU 5.1 PŘEDBĚŽNÁ KONTROLA Před začátkem montáže prověřte podmínky pro správný a bezpečný provoz pohonu Typ a tvar brány musí být vhodný pro instalaci pohonu Dostatečně pevné uložení vedení brány (sloupky, kolejnice a uložení pohonu) Vhodná elektroinstalace vhodné typy kabelu a chrániček kabelů (kontrola uzemnění) Výběr vhodného typu pohonu dle váhy a četnosti užívání. Výběr bezpečnostních prvků Správné nastavení koncových spínačů a dorazů brány. Vhodné ovládání pohonů Brána musí jet lehce ještě před montáží pohonu 4

6 5.2 ULOŽENÍ ZÁKLADOVÉ DESKY 1) Sestavte základovou desku dle obr. 4 2) Umístění základnové desky je vyobrazeno na obr. 5 (pro zavírání vpravo), nebo na obr. 6 (pro zavírání vlevo) Uložení pohonu je důležité pro správnou polohu pastorku a ozubeného hřebene 3) Připravte betonový základ zákl. desky a přívod elektroinstalace (obr. 7) 4) Připravte elektrické kabely pro připojení příslušenství a přívodní silové kabely dle obr.3 Rozměry v mm Obr. 4 Rozměry v mm Tento symbol musí být vždy směrem k bráně Pozice základní desky z ocelovým hřebenem zavírání vpravo Pozice základní desky z plastovým hřebenem zavírání vpravo Obr. 5 Rozměry v mm Pozice základní desky z ocelovým hřebenem zavírání vlevo Pozice základní desky z plastovým hřebenem zavírání vpravo Obr. 6 Rozměry v mm Obr. 7 5

7 5.3 MECHANICKÁ INSTALACE 1) Pootočte šrouby na stranách o 90 a sejměte vrchní kryt motoru (obr. 8) 2) Usaďte pohon na základovou desku s použitím matek a podložek jak je vyobrazeno na obr. 9. V průběhu usazování prostrčte kabely určenými otvory (obr. 9, bod 1). Obr. 8 Obr. 9 3) Nastavte rozměry umístění pohonu (obr. 10) Rozměry v mm při použití plastového hřebene Rozměry v mm při použití ocelového hřebene 4) Upevněte pohon pomocí přiložených podložek a matek 5) Přepněte pohon na manuální ovládání viz kap. 8 Ujistěte se, že se brána nebo její část nedotýká ozubeného kolečka, nebo jeho krytu v celé dráze pohybu Obr. 10 6

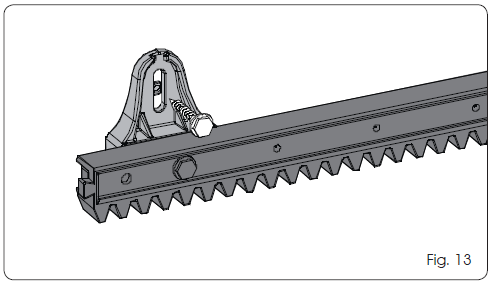

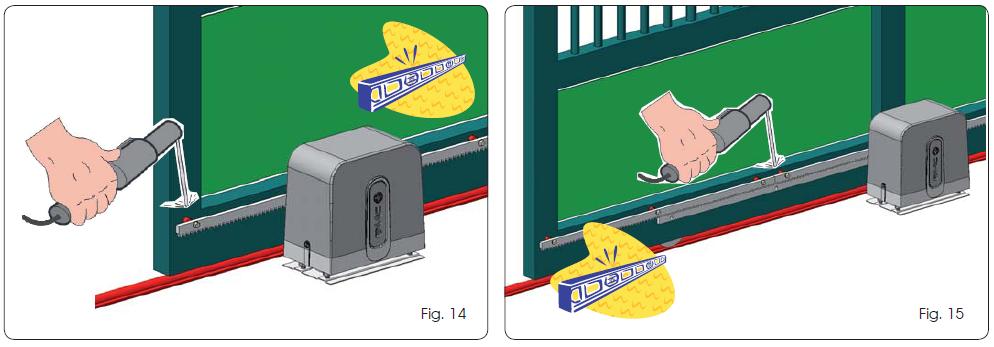

8 5.4 INSTALACE OZUBENÉHO HŘEBENE Kovový hřeben přivařený (obr. 11) Kovový hřeben šroubovaný (obr. 12) 1) Připravte si první 3 čepy na přichycení hřebene 1) Připravte si první 3 čepy na vymezení vzdálenosti hřebene 2) Bránu ručně přesuňte do pozice zavřeno Díra prům. 6,5mm, šroub M8 3) Položte první kus ozubeného hřebenu na pastorek 2) Bránu ručně přesuňte do pozice zavřeno a přivařte první čep pro přichycení jak je na obr. 14 3) Označte si místo pro první místo uchycení vyvrtejte 4) Postupně posouvejte ručně bránu a kontrolujte díru a vyřízněte závit v rámu brány polohu hřebenu proti pastorku. Přivařte čepy. 4) Postupně posouvejte ručně bránu a kontrolujte polohu 5) Pro spojení dvou kusů hřebenu použijte svorky hřebenu proti pastorku. Připravte díry se závity pro a hřeben (pro vymezení přesné polohy zubů, uchycení hřebene. viz obr.15) 5) Pro spojení dvou kusů hřebenu použijte svorky a hřeben 6) Postupně posouvejte bránu a přivařte čepy (pro vymezení přesné polohy zubů viz obr. 15) po celé délce brány 6) Postupně posouvejte bránu a připevněte hřeben po celé délce brány viz obr. 12 Obr. 11 Obr Plastový hřeben připevněný šrouby (obr.13) 1. Manuálně bránu zavřete 2. Přiložte první díl hřebenu na ozubené kolečko a označte bod, do kterého vyvrtejte otvor 6,5mm, zašroubujte šroub 3. Pohybujte ručně bránou a kontrolujte posazení hřebenu na ozubeném kolečku a opakujte kroky dle bodu Přiložte dva hřebeny k sobě a přišroubujte 5. Posouvejte ručně bránu a připevněte postupně hřebeny dle předchozích bodů Obr. 13 Obr. 14 Obr. 15 7

9 Důležitá poznámka k připevnění hřebene Ujistěte se o správném chodu brány, zda během celé dráhy brány nedochází nadměrnému tření, sváry nebrání plynulosti chodu. Vzdálenost mezi hřebenem a pastorkem by měla být v rozmezí 1,5-2 mm (viz obr. 16) tento rozměr lze docílit seřízením matice viz obr. 16 Manuálně zkontrolovat, zda brána pravidelně dosahuje mechanických spínačů. Nepoužívejte mazací tuky mezi hřeben a pastorek Rozměry v mm Obr PRVNÍ ZAPNUTÍ 6.1 ZAPOJENÍ ŘÍDICÍ JEDNOTKY Před započetím práce s řídicí jednotkou je vždy nutné odpojit přívod el.energie Dodržujte rozdělení slaboproudých a silnoproudých kabelů dle obr Uzemnění Elektronika Připojte zemnící kabel dle obr. 17 Řídicí jednotka je v pohonu připevněna v rámečku (Obr 18-1) a zakryta průhledným krytem (Obr 18-2). Programovací tlačítka jsou umístěna na krytu (Obr 18-3) a umožňují programovat bez sundání krytu. Obr. 17 Obr. 18 8

10 6.2 UMÍSTĚNÍ KONCOVÝCH SPÍNAČŮ Pro správné umístění magnetických koncových spínačů musí být nainstalována řídicí jednotka a musí být správně zapojeny všechny kontrolní a bezpečnostní prvky Pohon je osazen magnetickými koncovými spínači, které řídí zastavení brány, když magnet umístěný na vrchní části hřebenu aktivuje senzor. Magnety dodávané s pohonem jsou účelně polarizovány a aktivují pouze jeden senzor (zavřeno nebo otevřeno). Smontujte oba magnety dle obr. 19. Připravte pohon pro manuální pohyb jak, je popsáno v kapitole 8 a zapněte hlavní napájení. Obr. 19 Pro správné umístění koncových spínačů si pročtěte manuál k řídící jednotce. Aby se předešlo poškození pohonu a/nebo k nezastavení automatického systému, nechte vzdálenost k mechanickým dorazům cca 40 mm 7 TEST AUTOMATICKÉHO SYSTÉMU Po instalaci pohonu, pečlivě zkontrolujte činnost všech doplňků a připojených bezpečnostních prvků. Nacvakněte kryty upevňovacích šroubů na své místo (viz obr. 20 bod 1), nasuňte vrchní kryt (obr. 20 bod 2) a zajistěte boční šrouby (obr. 20 bod 3). Seznamte zákazníka se správnou funkcí systému a s možnými riziky, vyznačte potencionálně nebezpečná místa automatického systému 8 ZABLOKOVÁNÍ/ODBLOKOVÁNÍ POHONU Při provádění zablokování/odblokování pohonu si dejte pozor na možný ovládací impulz od řídící jednotky. Obr. 20 Uvolnění (odblokování) pohonu: 1. Otočte uvolňovacím kolečkem ve směru hodinových ručiček (viz obr 21, bod 1). Uvolňovací páka se mírně vykloní (viz obr 21, bod 2). 2. Vyklopte uvolňovací páku až na doraz (viz obr 21, bod 3). 3. Opatrně pohybujte ručně bránou jak potřebujete. Obr. 21 9

11 Zpětné zablokování pohonu: 11 PŘÍSLUŠENSTVÍ 1. Zavřete uvolňovací páku až na doraz (obr. 22, bod 1) ZÁLOŽNÍ BATERIE 2. Otočte kolečkem proti směru hodinových ručiček Instalujte záložní baterie dle Obr.23. Vložte baterie (obr. 22, bod 2). Na určené místo a připevněte bod 1) Zapojte je do správného konektoru na řídící jednotce (pozorně si přečtěte veškeré informace) Obr RADIOVÝ MODUL Nainstalujte radiový modul dle obr. 24 Obr ÚDRŽBA Všeobecně se doporučuje kontrolovat automatický systém každých 6 měsíců (bezpečnostní prvky, sílu motoru a odblokovací mechanismus). 10 OPRAVY V případě opravy kontaktujte autorizovanou servisní firmu. Obr BATERIOVÉ UVOLNĚNÍ ZÁMKU MOTORU Instalujte bateriové uvolnění zámku dle obr. 25 a zapojte příslušný konektor do řídicí jednotky Obr

12 C720 UŽIVATELSKÁ PŘÍRUČKA Obr. 1 Přečtěte si pozorně návod před použitím a uchovejte jej pro budoucí potřeby. VŠEOBECNÉ POŽADAVKY NA BEZPEČNOST Je-li systém správně instalován, zaručuje vysokou úroveň bezpečnosti. Dodržováním základních pravidel můžete zabránit náhodným potížím: Nedovolte dětem nebo dospělým, aby zůstáva-li v pracovním prostoru, pokud je systém v provozu Mějte ovládací prvky mimo dosah dětí, aby nedošlo k nedobrovolnému aktivování Nedovolte dětem hrát si se systémem Netlačte bránu násilím Odstraňte větve nebo keře bránící v pohybu Nechejte světelné signalizační systémy účinné a dobře viditelné Nebraňte v automatickém pohybu rukou V případě poruchy uvolněte bránu, umožněte přístup a vyčkejte na opravu kvalifikovaným technikem Jakmile byl ruční provoz nastaven, vypněte přívod el.energie před obnovením normálního provozu V žádném případě neměňte komponenty celého systému Uživatel nesmí provádět žádné opravy bez kontaktování kvalifikovaného pracovníka Zajistit kontrolu účinnosti zařízení, bezpečnostních prvků, uzemnění min jednou za 6 měsíců Obr. 2 Motor je vybaven antidestrukčním systémem, který poskytne bezpečnostní ochranu při náhlé překážce v pohybu obrátí chod brány. Praktické ruční ovládání umožňuje s bránou pohybovat při výpadku proudu (pokud nejsou instalovány záložní baterie), příp. při poruše. MANUÁLNÍ PROVOZ Při uvolnění zámku se postarejte, aby nedošlo k impulsu spuštění. K uvolnění převodovky postupujte následovně: Otáčejte po směru hod.ručiček viz Obr.1 část 1. Po uvolnění se páka vysune kousek od boxu viz Obr. 1 část 2. Stlačte páku do nejnižší úrovně viz Obr.1 část 3. Manuálně otevřete či zavřete bránu. OBNOVENÍ BĚŽNÉHO PROVOZU Postup zprovoznění převodovky Uvolněnou páku mech.odblokování dejte do výchozí polohy viz Obr.2 část 1 Otáčejte proti směru hod.ručiček viz Obr.2 část 2 ÚDRŽBA Doporučuje se kontrola min jednou za 6 měsíců zejména účinnost bezpečnostních prvků a celého systému. 11
