Systémy pro velké kotelny do 2300 kw

Rozměr: px
Začít zobrazení ze stránky:

Download "Systémy pro velké kotelny do 2300 kw"

Transkript

1 Systémy pro velké kotelny do 2300 kw Vydání: leden 2019 Jednoduché plánování projektu; rychlá montáž Efektivní systémy pro dokonalou funkci

2

3 Obsah Strana Úvod a výhody...4/5 Systém pro velké rozdělovače Meibes - přehled...6 Je dobré vědět: BigFixLock...7 Velký rozdělovač a hydraulický stabilizátor...8 Kombinace rozdělovačů s hydraulickým stabilizátorem...8 Konstrukční délky...9 Přechod z hydraulického stabilizátoru ke zdroji Příklady variant instalace Uzavírací sety V-UK a V-MK FL-UK a FL-MK Čerpadlové skupiny DN25, DN32 a DN32+ V-UK (pro nesměšované topné okruhy)... 13/14 V-MK (pro směšované topné okruhy)... 15/16 Příslušenství pro čerpadlové skupiny V-MK Čerpadlové skupiny DN40, DN50+, DN50 a DN65 FL-UK (pro nesměšované topné okruhy)... 17/18 FL-MK (pro směšované topné okruhy)... 19/20 Příslušenství pro čerpadlové skupiny FL-MK Příslušenství pro čerpadlové skupiny FL-UK a FL-MK... 21/24 Přechodové šroubení z čerpadlové skupiny do okruhu Modul rozdělovače pro velké průtoky Komponenty systému Digitální regulátor MeiTronic... 27/28 Univerzální kaskády... 29/30 Poptávkový formulář Formulář pro objednávku Poznámky

4 Úvod a výhody Systém velkých rozdělovačů Meibes tvoří moduly rozdělovače pro 2 nebo 3 okruhy, čerpadlové skupiny a hydraulický stabilizátor s integrovaným odlučovačem vzduchu, odkalovačem a volitelně také magnetickým odlučovačem. Díky modulárnímu stavebnicovému systému probíhá instalace a montáž jednoduše a rychle. Projektování systému je flexibilní a individuální a umožňuje jeho použití i v případě prostorových omezení, např. umístění v rohu. V takovém případě se moduly spojují rohovou přípojkou 90, přičemž konce jsou u obou variant modulu vždy uzavřeny zaslepovací zátkou. 4 Projekční podklady systémů pro velké kotelny do 2300 kw

5 Předem smontované čerpadlové skupiny DN25 až DN65 s velkým výběrem elektronicky regulovaných oběhových čerpadel. Čerpadlové skupiny obsahují uzavírací armatury, zpětné klapky, teploměry, izolace a ve verzích DN40 až DN65 také filtry a vypouštěcí ventily. Čerpadlové skupiny postačí pouze propojit s rozdělovačem. Čerpadlové skupiny DN25 lze dodat také s přípravou pro montáž měřiče tepla či filtru. Hydraulický stabilizátor tvoří kompletní jednotku, která se montuje mezi zdroj a rozdělovač. Zahrnuje odlučovač vzduchu, odkalovač a volitelně také magnetický odlučovač pro ochranu elektronických čerpadel. Spojení jednotlivých konstrukčních prvků se provádí bezpečně a pohodlně pomocí spojek pro rychlou montáž BigFixLock (Victaulic). Ty se v tlakových zařízeních (např. sprinklery) spolehlivě osvědčují již dlouhá léta. Výhody pro Vás Jednoduché projektování / kalkulace díky sestavování předem připravených modulů do komplexních celků Ideální propojení k systému zajištěné rozsáhlým připojovacím příslušenstvím Krátká doba montáže v důsledku vysokého stupně prefabrikace Malé instalační rozměry / nízká hmotnost konstrukce Bezpečné těsnící spoje pomocí BigFixLock (BFL) Žádný nežádoucí přenos tepla, tepelné oddělení přívodu a zpátečky 5

6 Systém pro velké kotelny Meibes - přehled Výběr jednotlivých komponent uceleného systému pro konkrétní stavební záměr probíhá v několika málo krocích Položka Konstrukční díly Strana Rozdělovač sběrač pro 2 a 3 topné okruhy Hydraulický stabilizátor s odlučovačem vzduchu a s odkalením Přechodová šroubení externí (ke zdroji) Přechodová šroubení pro čerpadlové skupiny DN25 a a Uzavírací sety pro DN25 a DN32 Čerpadlové skupiny DN25, DN32 a DN32+ Uzavírací sety pro DN40 až DN Čerpadlové skupiny DN40, DN50+, DN50, DN Přechodová šroubení do topného okruhu Servopohon 16 a 20 1) Rozdělovač sběrač Rozdělovač sběrač se volí podle výkonu nebo průtoku. Podkladem pro klasifikaci ve 4 oblastech je rychlost proudění do 1,5 m/s. S touto horní hranicí lze upustit od náročných výpočtů, protože ztráta tlaku je vždy zanedbatelně malá (cca 40 mbar = 0,4 m v. sl.). 2) Připojení ke zdroji tepla (s / bez hydraulického stabilizátoru) 2a.) Ve většině případů se před rozdělovač sběrač osazuje hydraulický stabilizátor. Klasifikace známá z rozdělovačů sběračů se uplatní i u hydraulických stabilizátorů. Je třeba vybrat správné přechody mezi zdrojem tepla a hydraulickým stabilizátorem. 2b.) V případě, že nebude před rozdělovačem sběračem osazen hydraulický stabilizátor, je třeba vybrat správné přechody mezi zdrojem tepla a rozdělovačem sběračem. 3) Topný okruh - čerpadlové skupiny Typ a výkon jednotlivých čerpadlových skupin vyplývá z požadavků topného okruhu. Čerpadlové skupiny pro nesměšované a směšované topné okruhy jsou k dispozici s různými čerpadly. Při výběru oběhového čerpadla je nutné správně zvolit: a) jeho potrubní přípojku a stavební délku s ohledem na konstrukční řešení zvolené čerpadlové skupiny b) jeho maximální dopravní výšku s ohledem na tlakovou ztrátu topného okruhu a tlakovou ztrátu zvolené čerpadlové skupiny [10kPa = 1,0m] 6 Projekční podklady systémů pro velké kotelny do 2300 kw

7 Je dobré vědět: BigFixLock (BFL) Jednotlivé části systému se spojují pomocí BigFixLock spojek. Tento systém možná znáte z potrubí protipožárních rozvodů. Charakteristická je pro něj rychlá montáž a vysoká spolehlivost. Na rozdíl od přírubových spojů potřebuje méně místa a kromě toho také kompenzuje tepelnou roztažnost. BigFixLock spojky jsme přizpůsobili pro systémy vytápění. Montáž je i v případě velkých průměrů velmi jednoduchá, rychlá a bezpečná Při montáži se trubky přiloží k sobě a spojka se umístí kolem trubek tak, aby spojka zapadla do žlábků trubek, viz obr. Spojení je trvale těsné a přitom vyrovnává tolerance. Systém nabízí rovněž redukce a přechody pro kombinace dimenzí a způsobů připojení: 7

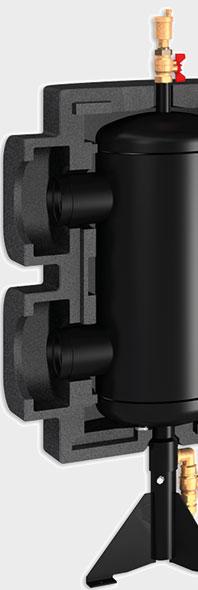

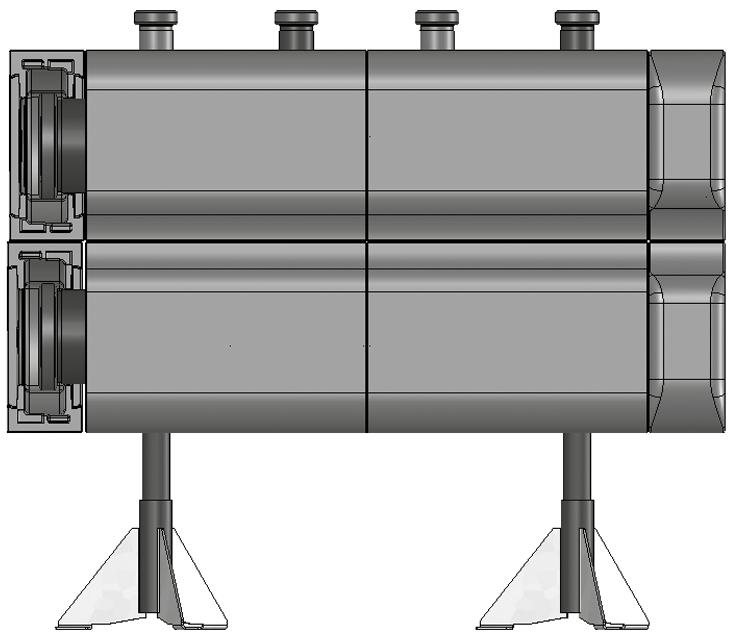

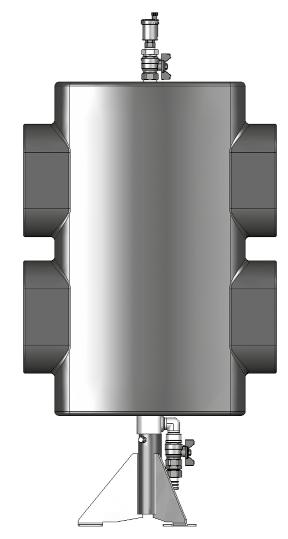

8 Velký rozdělovač a hydraulický stabilizátor Rozdělovače jsou tvořeny ze 2 a 3 okruhových modulů. Souběžně s modulem rozdělovače obdržíte 2 zaslepovací zátky se spojkami BigFixLock, takže modul rozdělovače může být použit jako průběžný i jako koncový. Je-li topných okruhů více než 3, rozdělovače se dají snadno spojit BigFixLock spojkami (použije se pouze 1 dvojice zaslepovacích zátek). Horní vývody pro připojení topných okruhů jsou provedeny jako nátrubky DN50 s drážkou pro spojky BFL a s roztečí 250 mm. Možné kombinace rozdělovačů s hydraulickým stabilizátorem a s přechody P 2) [kw] V 1) [m³/h] 2 [mm] 1 [mm] Konstrukční díl Obj. číslo ,3 (DN100) 88,9 (DN80) 2 okruhový modul rozdělovače okruhový modul rozdělovače Rohová přípojka pro rozdělovač 3) Hydraulický stabilizátor s hydraul. výhybkou M Hydraulický stabilizátor bez hydraul. výhybky M Přechodové šroubení 88,9 x 114,3 4) DN 100/80 Přechodové šroubení externí 5) (viz. str. 10) ,3 (DN150) 114,3 (DN100) 2 okruhový modul rozdělovače okruhový modul rozdělovače Rohová přípojka pro rozdělovač 3) Hydraulický stabilizátor s hydraul. výhybkou M Hydraulický stabilizátor bez hydraul. výhybky M Přechodové šroubení 114,3 x 168,3 4) DN150/100 Přechodové šroubení externí 5) (viz. str. 10) ,3 (DN150) 168,3 (DN150) 2 okruhový modul rozdělovače okruhový modul rozdělovače Rohová přípojka pro rozdělovač 3) Hydraulický stabilizátor s hydraul. výhybkou M Hydraulický stabilizátor bez hydraul. výhybky M Přechodové šroubení 168,3 x 168,3 4) DN150 Přechodové šroubení externí 5) (viz. str. 10) ,1 (DN200) 219,1 (DN200) 2 okruhový modul rozdělovače okruhový modul rozdělovače Rohová přípojka pro rozdělovač 3) Hydraulický stabilizátor s hydraul. výhybkou M Hydraulický stabilizátor bez hydraul. výhybky M Přechodové šroubení 219,1 x 219,1 4) DN200 Přechodové šroubení externí 5) (viz. str. 10) 1) Průtok V se vypočte z O a zde definované max. rychlosti proudění 1,5 m/s. 2) Výkon P se vypočte z průtoku V a zde definovaného teplotního rozdílu 20 K podle termodynamické rovnice. 3) Rohová přípojka je nutná, je-li stavební délka omezená. Montuje se mezi rozdělovače nebo na hydraulický stabilizátor. Systém může být instalován ve tvaru L, Z nebo U a může být tedy přizpůsoben prostorové dispozici. 4) Spojení mezi rozdělovačem a hydraulickým stabilizátorem. 5) Jak rozdělovač, tak i hydraulický stabilizátor má přípojky tvořené trubkou s drážkou. Propojovací soupravy zahrnují vhodné spojky (velikost podle ) s různými přechody. 8 Projekční podklady systémů pro velké kotelny do 2300 kw

9 Konstrukční délky Každý topný okruh (TO) potřebuje stavební délku 500 mm. Izolované zaslepovací víko vyžaduje 135 mm. Z toho se vypočítávají následující délky rozdělovačů bez rohové přípojky a bez externího připojení: Počet TO Délka (mm) Výkon [kw] Průtok [m³/h] H1 [mm] H2 [mm] H ,5 67,5 H a Výkon [kw] Průtok [m³/h] H1 [mm] a ,5 700 / / Hydraulický stabilizátor Poznámka: Hydraulický stabilizátor určuje výšku celého systému, protože je pevně spojen se stojanem. Přizpůsobení výšky rozdělovače H1 vychází z rozměru H1 hydraulického stabilizátoru. L Výkon [kw] Průtok [m³/h] L [mm] H1 [mm] H2 [mm] Hloubka [mm] H H

10 Velký rozdělovač a hydraulický stabilizátor Přechod z hydraulického stabilizátoru ke zdroji tepla nebo modulu rozdělovače pro velký průtok. a.) Bez izolačního krytu při použití hydraulického stabilizátoru. Souprava zahrnuje jeden pár. Přechody se po montáži nacházejí v izolaci hydraulického stabilizátoru. Přechodové šroubení BigFixLock, 1 pár Rozdělovač / hydr. stabilizátor Vnější Ø trubky 88,9 mm (DN 80) 88,9 mm (DN 80) 114,3 mm (DN 100) 168,3 mm (DN 150) 168,3 mm (DN 150) 219,1 mm (DN 200) WEZ Vnější Ø trubky 76,1 mm (DN 65) 88,9 mm (DN 80) 114,3 mm (DN 100) 141,3 mm (DN 125) 168,3 mm (DN 150) 219,1 mm (DN 200) Obj. číslo BigFixLock konec pro přivaření, 1 pár Rozdělovač / hydr. stabilizátor Vnější Ø trubky 88,9 mm (DN 80) 88,9 mm (DN 80) 114,3 mm (DN 100) 168,3 mm (DN 150) 168,3 mm (DN 150) 219,1 mm (DN 200) WEZ Vnější Ø trubky 76,1 mm (DN 65) 88,9 mm (DN 80) 114,3 mm (DN 100) 141,3 mm (DN 125) 168,3 mm (DN 150) 219,1 mm (DN 200) Obj. číslo BigFixLock zakončen přírubou PN 6, 1 pár Rozdělovač / hydr. stabilizátor Vnější Ø trubky 88,9 mm (DN 80) 88,9 mm (DN 80) 114,3 mm (DN 100) 168,3 mm (DN 150) 168,3 mm (DN 150) 219,1 mm (DN 200) WEZ Vnější Ø trubky 76,1 mm (DN 65) 88,9 mm (DN 80) 114,3 mm (DN 100) 141,3 mm (DN 125) 168,3 mm (DN 150) 219,1 mm (DN 200) Obj. číslo Přechod z rozdělovače ke zdroji tepla b.) S izolačním krytem při použití bez hydraulického stabilizátoru. Souprava zahrnuje jeden pár. BigFixLock konec pro přivaření s izolací, 1 pár při použití bez hydr. stabilizátoru Rozdělovač / hydr. stabilizátor Vnější Ø trubky WEZ Vnější Ø trubky Vzdálenost os Obj. číslo 114,3 mm (DN 100) 76,1 mm (DN 65) 225 mm ,3 mm (DN 100) 88,9 mm (DN 80) 225 mm ,3 mm (DN 100) 114,3 mm (DN 100) 225 mm ,3 mm (DN 100) 141,3 mm (DN 125) 225 mm ,3 mm (DN 150) 168,3 mm (DN 150) 340/450 mm ,3 mm (DN 150) 168,3 mm (DN 150) 340/450 mm ,3 mm (DN 150) 168,3 mm (DN 150) 340/450 mm ,1 mm (DN 200) 219,1 mm (DN 200) 450 mm BigFixLock zakončen přírubou PN 6 s izolací, 1 pár při použití bez hydr. stabilizátoru Rozdělovač / hydr. stabilizátor Vnější Ø trubky WEZ Vnější Ø trubky Vzdálenost os Obj. číslo 114,3 mm (DN 100) 76,1 mm (DN 65) 225 mm ,3 mm (DN 100) 88,9 mm (DN 80) 225 mm ,3 mm (DN 100) 114,3 mm (DN 100) 225 mm ,3 mm (DN 100) 141,3 mm (DN 125) 225 mm ,3 mm (DN 150) 168,3 mm (DN 150) 340/450 mm ,3 mm (DN 150) 168,3 mm (DN 150) 340/450 mm ,3 mm (DN 150) 168,3 mm (DN 150) 340/450 mm ,1 mm (DN 200) 219,1 mm (DN 200) 450 mm Projekční podklady systémů pro velké kotelny do 2300 kw

11 Příklady variant instalace <700 kw, 5 okruhů, bez hydr. stabilizátoru, přechod ke zdroji tepla s varným koncem 0,39 m 0,1 m 1,635 m 1,135 m <1150 kw, 3 okruhy plus 4 okruhy s přerušením (stěna), 1x rohová přípojka, s hydr. stabilizátorem, přechody s přírubami 0,445 m 1,635 m 0,15 m 0,15 m 2,135 m 0,275 m + 0,66 m 0,15 m <280 kw, 2 okruhy plus 3 okruhy, 1x rohová přípojka, s hydr. stabilizátorem, přechody s přírubami <2300 kw, 2 okruhy plus 2 okruhy plus 3 okruhy, 1x rohová přípojka, s hydr. stabilizátorem, přechody se svařovaným koncem 0,345 m 1,635 m 0,275 m + 1,135 m 2 x 0,275 m + 1,135 m 0,49 m 0,39 m 0,15 m 0,445 m 1,635 m Přípojku zajistí provozovatel Přechody objednat samostatně Mějte na paměti vzdálenost od stěny cca 20 cm, potřebnou pro dodatečnou montáž izolačního krytu. 11

12 Uzavírací sety V-UK, V-MK, FL-UK a FL-MK V-UK (pro nesměšované topné okruhy DN25, DN32 a DN32+) Uzavírací set s tepelnou izolací a šroubením pro uzavření přípojek mezi čerpadlovou skupinou a velkým rozdělovačem. Rozdělovač / uzavírací set Vnější Ø trubky Vzdálenost os Obj. číslo DN 50 (60,3 mm) / G 6/4 (48,3 mm) 250 mm EWI V-MK (pro směšované topné okruhy DN25, DN32 a DN32+) Uzavírací set s tepelnou izolací a šroubením pro uzavření přípojek mezi čerpadlovou skupinou a velkým rozdělovačem. Rozdělovač / uzavírací set Vnější Ø trubky Vzdálenost os Obj. číslo DN 50 (60,3 mm) / G 6/4 (48,3 mm) 250 mm EWI FL-UK (pro nesměšované topné okruhy DN40, DN50+,DN50 a DN65) Uzavírací set s tepelnou izolací a spojkami BixFixLock pro uzavření přípojek mezi čerpadlovou skupinou a velkým rozdělovačem. Rozdělovač / uzavírací set Vnější Ø trubky DN 50 (60,3 mm) / DN 40 (48,3 mm) Vzdálenost os Obj. číslo 250 mm EWI DN 50 (60,3 mm) / DN 50 (60,3 mm) DN 50 (60,3 mm) / DN 65 (76,1 mm) 250 mm EWI 250 mm EWI FL-MK (pro směšované topné okruhy DN40, DN 50+, DN50 a DN65) Uzavírací set s tepelnou izolací a spojkami BixFixLock pro uzavření přípojek mezi čerpadlovou skupinou a velkým rozdělovačem. Rozdělovač / uzavírací set Vnější Ø trubky DN 50 (60,3 mm) / DN 40 (48,3 mm) Vzdálenost os Obj. číslo 250 mm EWI DN 50 (60,3 mm) / DN 50 (60,3 mm) DN 50 (60,3 mm) / DN 65 (76,1 mm) 250 mm EWI 250 mm EWI 12 Projekční podklady systémů pro velké kotelny do 2300 kw

13 Čerpadlové skupiny DN25, DN32 a DN32+ Čerpadlová skupina V-UK (pro nesměšované topné okruhy) Malé čerpadlové skupiny s označením V (se závitovými čerpadly) pokrývají dolní rozsah výkonů pro odběratele tepla s malými průtoky. Přívod a zpátečka mají samostatné izolační kryty. Přípojka topných okruhů se provádí pomocí vnitřního závitu kulových kohoutů. Pro montáž na velký rozdělovač je nutné použít přechod ( ), který bude následně izolován krytem čerpadlové skupiny. Připojení na topné okruhy Mezikus pro měřič tepla či filtr Konstrukční díl Obj. číslo DN25 ( 1 IG) DN25 (1 IG) s mezikusem pro měřič tepla či filtr 4) DN32 ( 1 ¼ IG) DN32+ ( 1 ¼ IG) bez čerpadla EA s čerpadlem Grundfos UPM3 Hybrid ) s čerpadlem Grundfos Alpha ne s čerpadlem Grundfos MAGNA s čerpadlem Wilo Yonos PICO 25/ WI s čerpadlem Wilo Stratos PARA 25 / ) WI Přechod k rozdělovači (ÜWM 1 ½ BigFixLock 50), 1 pár 3) Přechod k topnému okruhu (svěrné šr. 28 mm 1 vnější závit), 1 pár G bez čerpadla ZEA s čerpadlem Grundfos UPM3 Hybrid ) Z s čerpadlem Grundfos Alpha Z s čerpadlem Grundfos MAGNA Z ano s čerpadlem Wilo Yonos PICO 25/ ZWI s čerpadlem Wilo Stratos PARA 25 / 1-7 2) ZWI Přechod k rozdělovači (ÜWM 1 ½ BigFixLock 50), 1 pár 3) Přechod k topnému okruhu (svěrné šr. 28 mm x 1 vnější závit), 1 pár G Filtr pro montáž do čerpadlové skupiny bez čerpadla EA s čerpadlem Grundfos UPM3 Hybrid ) s čerpadlem Grundfos Alpha ne s čerpadlem Grundfos MAGNA s čerpadlem Wilo Yonos PICO 25/ WI s čerpadlem Wilo Stratos PARA 25 / 1-7 2) WI Přechod k rozdělovači (ÜWM 1 ½ BigFixLock 50), 1 pár 3) Přechod k topnému okruhu (svěrné šr. 35 mm 1 ¼ vnější závit), 1 pár G ano Příprava pro montáž měřiče tepla (externí) 5) Z bez čerpadla EA s čerpadlem Grundfos UPM3 Hybrid ) s čerpadlem Grundfos Alpha ne s čerpadlem Grundfos MAGNA s čerpadlem Wilo Yonos PICO 25/ WI s čerpadlem Wilo Stratos PARA 25 / 1-7 2) WI Přechod k rozdělovači (ÜWM 1 ½ BigFixLock 50), 1 pár 3) Přechod k topnému okruhu (svěrné šr. 35 mm ˣ 1 ¼ vnější závit), 1 pár G ano Příprava pro montáž měřiče tepla (externí) 5) Z 1) Signální kabel pro UPM3 Hybrid pro ovládání pomocí PWM nebo 0-10 V volitelný (obj. č.: ). 2) Vč. doplňkové možnosti: řídicí signál 0-10 V. 3) Nutný při použití čerpadlových skupin V-UK na velkých rozdělovačích (obr. vpravo). 4) Čerpadlovou skupinu DN25 lze dodat s mezikusem pro měřič tepla či filtr. Ve vratné větvi se pak nachází teleskopický kus vhodný pro měřič tepla ¾ nebo 1 s konstrukční délkou 110 a 130 mm. Dodávka zahrnuje externí T-kus pro upevnění čidla do přívodu. 5) Pro dimenzi DN32 je nutné použít externí přípravu pro montáž měřiče tepla (obr. vpravo). 13

14 Technická data čerpadlové skupiny V-UK Kompletní jednotka s oběhovým čerpadlem (s konstrukční délkou 180 mm); dva kulové kohouty (ve zpětném potrubí s integrovanou zpětnou klapkou, ručně odstavitelnou); dva kontaktní teploměry integrované v rukojeti kulového kohoutu (rozsah C); kulový kohout pod čerpadlo s převlečnou maticí; vzdálenost os mm; izolační kryt z EPP; dolní vývody 1 ½ vnější závit s plošným utěsněním (přechod pro velké rozdělovače se dodává samostatně, obj. č ); horní vývody s vnitřním závitem odpovídající dimenzi zvolené čerpadlové skupiny. V-UK/ V-UK-Z DN25 (1") DN32 (1 ¼") DN32+ (1 ¼") Rozměry (bez čerpadla) cca V 550 Š 175 H 240 mm Max. provozní teplota 110 C Max. provozní tlak PN 10 Rozsah teploměru C Zpětná klapka 1 (ve zpětném potrubí) Potrubní přípojka G 1 ½ G 1 ½ G 2 Dolní přípojka 1 ½ AG (s plochým těsněním) Vzdálenost os od 200 mm Potrubní přípojka čerpadla G 1 ½ G 2 Konstrukční délka čerpadla 180 mm Hodnota Kvs sestavy 7,2 m 3 /h 7,6 m 3 /h 11,7 m 3 /h Výkon P 1)/ Objemový průtok V P V P V P V UPM3 Hybrid xx-70 60/91 kw 2,6 m 3 /h 63/94 kw 2,7 m 3 /h 67/101 kw 2,9 m 3 /h Alph 2.1 xx-60 51/77 kw 2,2 m 3 /h 53/80 kw 2,3 m 3 /h 58/87 kw 2,5 m 3 /h Magna3 xx-60 84/126 kw 3,6 m 3 /h 86/129 kw 3,7 m 3 /h 107/160 kw 4,6 m 3 /h Yonos Pico xx/ /73 kw 2,1 m 3 /h 51/77 kw 2,2 m 3 /h 56/84 kw 2,4 m 3 /h Stratos Para xx / /112 kw 3,2 m 3 /h 77/115 kw 3,3 m 3 /h 86/129 kw 3,7 m 3 /h 1) Výkon P v [kw] při 20 K / 30 K rozdílu teplot a 2 m v.sl. zbytkové výtlačné výšky. Volitelný distanční set pro montáž mezi rozdělovač a čerpadlovou skupinu V-UK (obj. č EWI) s EPP izolací a šroubením, vestavná výška 90 mm, použití v kombinaci s uzavíracím setem pro čerpadlové skupiny V-MK (obj. č EWI) pro dosažení stejné montážní výšky čerpadlových skupin. 14 Projekční podklady systémů pro velké kotelny do 2300 kw

15 Čerpadlové skupiny DN25, DN32 a DN32+ Čerpadlová skupina V-MK (pro směšované topné okruhy) Malé čerpadlové skupiny s označením V (se závitovými čerpadly) pokrývají dolní rozsah výkonů pro odběratele tepla s malými průtoky. Přívod a zpátečka mají samostatné izolační kryty. Přípojka topných okruhů se provádí pomocí vnitřního závitu kulových kohoutů. Pro montáž na velký rozdělovač je nutné použít přechod ( ), který bude následně izolován krytem čerpadlové skupiny. Připojení na topné okruhy Mezikus pro měřič tepla či filtr Konstrukční díl Obj. číslo DN25 ( 1 IG) DN25 (1 IG) s mezikusem pro měřič tepla či filtr 4) DN32 ( 1 ¼ IG) ne ano ne bez čerpadla EA s čerpadlem Grundfos UPM3 Hybrid ) s čerpadlem Grundfos Alpha s čerpadlem Grundfos MAGNA s čerpadlem Wilo Yonos PICO 25/ WI s čerpadlem Wilo Stratos PARA 25 / ) WI Přechod k rozdělovači (ÜWM 1 ½ BigFixLock 50), 1 pár 3) Přechod k topnému okruhu (svěrné šr. 28 mm 1 vnější závit), 1 pár G bez čerpadla ZEA s čerpadlem Grundfos UPM3 Hybrid ) Z s čerpadlem Grundfos Alpha Z s čerpadlem Grundfos MAGNA Z s čerpadlem Wilo Yonos PICO 25/ ZWI s čerpadlem Wilo Stratos PARA 25 / 1-7 2) ZWI Přechod k rozdělovači (ÜWM 1 ½ BigFixLock 50), 1 pár 3) Přechod k topnému okruhu (svěrné šr. 28 mm 1 vnější závit), 1 pár G Filtr pro montáž do čerpadlové skupiny bez čerpadla EA s čerpadlem Grundfos UPM3 Hybrid ) s čerpadlem Grundfos Alpha s čerpadlem Grundfos MAGNA s čerpadlem Wilo Yonos PICO 25/ WI s čerpadlem Wilo Stratos PARA 25 / 1-7 2) WI Přechod k rozdělovači (ÜWM 1 ½ BigFixLock 50), 1 pár 3) Přechod k topnému okruhu (svěrné šr. 35 mm x 1 ¼ vnější závit), 1 pár G ano Příprava pro montáž měřiče tepla (externí) 5) Z DN32+ ( 1 ¼ IG) ne bez čerpadla EA s čerpadlem Grundfos UPM3 Hybrid ) s čerpadlem Grundfos Alpha s čerpadlem Grundfos MAGNA s čerpadlem Wilo Yonos PICO 25/ WI s čerpadlem Wilo Stratos PARA 25 / 1-7 2) WI Přechod k rozdělovači (ÜWM 1 ½ BigFixLock 50), 1 pár 3) Přechod k topnému okruhu (svěrné šr. 35 mm 1 ¼ vnější závit), 1 pár G ano Příprava pro montáž měřiče tepla (externí) 5) Z 1) Signální kabel pro UPM3 Hybrid pro ovládání pomocí PWM nebo 0-10 V volitelný (obj. č.: ). 2) Vč. doplňkové možnosti: řídicí signál 0-10 V. 3) Nutný při použití čerpadlových skupin V-UK na velkých rozdělovačích (obr. vpravo). 4) Čerpadlovou skupinu DN25 lze dodat s mezikusem pro měřič tepla či filtr. Ve vratné větvi se pak nachází teleskopický kus vhodný pro měřič tepla ¾ nebo 1 s konstrukční délkou 110 a 130 mm. Dodávka zahrnuje externí T-kus pro upevnění čidla do přívodu. 5) Pro dimenzi DN32 je nutné použít externí přípravu pro montáž měřiče tepla (obr. vpravo). 15

16 Příslušenství pro čerpadlové skupiny V-MK Pro čerpadlové skupiny V-MK si podle potřeby vyberte z následujícího seznamu. (A) (B) (C) (D) (E) Obr. Popis Obj. číslo (A) Servomotor 230 V, s kabelem, 3-bod. (vždy 1 fáze pro otevřeno/zavřeno). Doba chodu 140 s, s nouzovým ručním režimem a viditelným ukazatelem polohy (A) Jako výše, ale 24 V (A) Jako výše, ale 24 V, 0-10 V řídicí signál (B) Servomotor 230 V, síťový konektor, integrovaná regulace teploty (0-95 C), digitální nastavení požadované hodnoty, snímač 06 x 25mm (C) Příložný termostat (STW) (D) Uzavírací set pro montáž mezi velký rozdělovač a čerpadlovou skupinu V-MK s izolací a šroubením, vestavná výška 90 mm EWI (E) Clonka pro změnu hodnoty Kvs směšovače na 2,9 m 3 /h (E) Clonka pro změnu hodnoty Kvs směšovače na 5,5 m 3 /h Technická data čerpadlové skupiny V-MK Kompletní jednotka s oběhovým čerpadlem (s konstrukční délkou 180 mm); dva kulové kohouty (ve zpětném potrubí s integrovanou zpětnou klapkou, ručně odstavitelnou); dva kontaktní teploměry integrované v rukojeti kulového kohoutu (rozsah C); třícestný závitový směšovač vč. plynule nastavitelného obtoku; vzdálenost os od mm (zvlněná trubka na obtoku směšovače se může protáhnout o 50 mm); izolační kryt z EPP; dolní vývody 1 ½ vnější závit s plošným utěsněním (přechod pro velké rozdělovače se dodává samostatně, obj. č ); horní vývody s vnitřním závitem odpovídající dimenzi zvolené čerpadlové skupiny. V-MK / V-MK-Z DN25 (1 ) DN32 (1 ¼ ) DN32+ (1 ¼ ) Rozměry (bez čerpadla) cca V 550 Š 175 H 240 mm Max. provozní teplota 110 C Max. provozní tlak PN 10 Rozsah teploměru C Zpětná klapka 1 (ve zpětném potrubí) Potrubní přípojka G 1 ½ G 1 ½ G 2 Dolní přípojka 1 ½ AG (s plochým těsněním) Vzdálenost os od 200 do 250 mm Potrubní přípojka čerpadla G 1 ½ G 2 Konstrukční délka čerpadla 180 mm Hodnota Kvs sestavy 5,8 m 3 /h 6,1 m 3 /h 9,8 m 3 /h Hodnota Kvs směšovače 2) 7,4 m 3 /h 7,4 m 3 /h 12,0 m 3 /h Výkon P 1)/, objemový průtok V P V P V P V UPM3 Hybrid xx-70 28/42 2,4 m 3 /h 29/44 2,5 m 3 /h 33/49 2,8 m 3 /h Alpha2 xx-60 23/35 2,0 m 3 /h 24/37 2,1 m 3 /h 28/42 2,4 m 3 /h MAGNA3 xx-60 37/56 3,2 m 3 /h 38/58 3,3 m 3 /h 48/72 4,1 m 3 /h Yonos Pico xx/ /33 1,9 m 3 /h 23/35 2,0 m 3 /h 27/40 2,3 m 3 /h Stratos Para xx / /51 2,9 m 3 /h 35/52 3,0 m 3 /h 41/61 3,5 m 3 /h 1) Výkon P v [kw] při 20 K / 30 K rozdílu teplot a 2 m v.sl. zbytkové výtlačné výšky. 2) Možnost změny Kvs hodnotu směšovače vložením clonky (příslušenství (E)). 16 Projekční podklady systémů pro velké kotelny do 2300 kw

17 Čerpadlové skupiny DN40, DN50+, DN50 a DN65 Čerpadlová skupina FL-UK (pro nesměšované topné okruhy) Velké čerpadlové skupiny s označením FL (s přírubovými i závitovými čerpadly) se používají pro odběratele tepla s velkými průtoky. Připojení do topných okruhů se provádí pomocí spojek BigFixLock s velkou variabilitou zakončení (součástí samostatně dodávaných přechodů, viz strana 23). Spojky BigFixLock pro montáž na rozdělovač (DN50) jsou zahrnuty v rozsahu dodávky čerpadlové skupiny. Připojení na topné okruhy Konstrukční díl Obj. číslo DN40 (48,3 mm) bez čerpadla 1) EA s čerpadlem Grundfos MAGNA F s čerpadlem Wilo Stratos 40 / WI s čerpadlem Wilo Stratos 40 / WI Přechod na topný okruh (vč. BigFixLock DN40) (viz strana 25) Příprava pro montáž měřiče tepla (externí) Z bez čerpadla EA DN50+ (60,3 mm) s čerpadlem Grundfos MAGNA Přechod na topný okruh (vč. BigFixLock DN50) (viz strana 25) Příprava pro montáž měřiče tepla (externí) Z bez čerpadla 1) EA s čerpadlem Grundfos MAGNA F s čerpadlem Wilo Stratos 50 / WI DN50 (60,3 mm) s čerpadlem Wilo Stratos 50 / WI Přechod na topný okruh (vč. BigFixLock DN50) (viz strana 25) Příprava pro montáž měřiče tepla (externí) Z bez čerpadla 1) EA s čerpadlem Grundfos MAGNA F DN65 (76,1 mm) s čerpadlem Wilo Stratos 65 / WI Přechod na topný okruh (vč. BigFixLock DN50) (viz strana 25) Příprava pro montáž měřiče tepla (externí) Z 1) Součástí čerpadlové skupiny není přírubový mezikus, viz. strana 21 (na dotaz) 17

18 Příslušenství pro čerpadlové skupiny FL-UK Uzavírací set pro montáž mezi velký rozdělovač a čerpadlovou skupinu FL-UK s EPP izolací a BigFixLock spojkou, s uzavíracím ventilem na vratném potrubí. Vestavná výška 370 mm. Popis Pro čerpadlové skupiny FL-UK DN40 Pro čerpadlové skupiny FL-UK DN50+ a DN50 Pro čerpadlové skupiny FL-UK DN65 Obj. číslo EWI EWI EWI Technická data čerpadlové skupiny FL-UK Kompletní jednotka s oběhovým čerpadlem (s konstrukční délkou 220 až 340 mm); tři uzavírací ventily; integrovaná zpětná klapka v přívodním potrubí (nad čerpadlem); tři kulové kohouty KFE; dva kontaktní teploměry (rozsah C); přídavná možnost připojení 1/2 v náběhovém i vratném potrubí; filtr; díly pro připojení potrubí včetně BigFixLock spojek; vzdálenost os od 250 mm; izolační kryt z EPP; dolní přípojky (k rozdělovači) vč. BigFixLock spojek DN50; horní připojovací hrdlo pro topné okruhy z bezešvé ocelové trubky s drážkou (nutno osadit přechodem s BigFixLock spojkou, viz. strana 23). FL-UK DN40 (1 ½ ) DN50+ (2 ) DN50 (2 ) DN65 (2 ½ ) Rozměry (bez čerpadla) cca V 920 Š 245 H 280 mm cca V 1000 Š 245 H 280 mm Max. provozní teplota 110 C Max. provozní tlak PN 10 Rozsah teploměru C Zpětná klapka 1 (v přívodním potrubí) Filtr 1 (ve zpětném potrubí) Potrubní přípojka rozdělovač / topný okruh (BigFixLock) DN50 DN40 DN50 DN50 DN50 DN50 DN50 DN65 Vzdálenost os od 250 mm Potrubní přípojka čerpadla DN40 G 2 DN50 DN65 Konstrukční délka čerpadla 220 a 250 mm 180 mm 240 a 280 mm 280 a 340 mm Hodnota Kvs 9,75 m 3 /h 18,7 m 3 /h 18,7 m 3 /h 31,7 m 3 /h Výkon P 1) / Objemový průtok V P V P V P V P V MAGNA3 xx-100 F příp. 120 F 147/220 kw 6,3 m 3 /h /276 kw 7,9 m 3 /h 582/872 kw 25 m 3 /h Stratos xx / /73 kw 2,1 m 3 /h /251 kw 7,2 m 3 /h - - Stratos xx / /188 kw 5,4 m 3 /h /276 kw 7,9m 3 /h - - Stratos xx / 1-10 příp /855 kw 24,5 m 3 /h 1) Výkon P v [kw] při 20 K / 30 K rozdílu teplot a 2 m v.sl. zbytkové výtlačné výšky. 18 Projekční podklady systémů pro velké kotelny do 2300 kw

19 Čerpadlové skupiny DN40, DN50+, DN50 a DN65 Čerpadlová skupina FL-MK (pro směšované topné okruhy) Velké čerpadlové skupiny s označením FL (s přírubovými i závitovými čerpadly) se používají pro odběratele tepla s velkými průtoky. Připojení do topných okruhů se provádí pomocí spojek BigFixLock s velkou variabilitou zakončení (součástí samostatně dodávaných přechodů, viz strana 23). Spojky BigFixLock pro montáž na rozdělovač (DN50) jsou zahrnuty v rozsahu dodávky čerpadlové skupiny. Připojení na topné okruhy Konstrukční díl Obj. číslo DN40 (48,3 mm) bez čerpadla 1) EA s čerpadlem Grundfos MAGNA F s čerpadlem Wilo Stratos 40 / WI s čerpadlem Wilo Stratos 40 / WI Přechod na topný okruh (vč. BigFixLock DN40) (viz strana 25) Příprava pro montáž měřiče tepla (externí) Z bez čerpadla EA DN50+ (60,3 mm) s čerpadlem Grundfos MAGNA Přechod na topný okruh (vč. BigFixLock DN50) (viz strana 25) Příprava pro montáž měřiče tepla (externí) Z bez čerpadla 1) EA s čerpadlem Grundfos MAGNA F s čerpadlem Wilo Stratos 50 / WI DN50 (60,3 mm) s čerpadlem Wilo Stratos 50 / WI Přechod na topný okruh (vč. BigFixLock DN50) (viz strana 25) Příprava pro montáž měřiče tepla (externí) Z bez čerpadla 1) EA s čerpadlem Grundfos MAGNA F DN65 (76,1 mm) s čerpadlem Wilo Stratos 65 / WI Přechod na topný okruh (vč. BigFixLock DN50) (viz strana 25) Příprava pro montáž měřiče tepla (externí) Z 1) Součástí čerpadlové skupiny není přírubový mezikus, viz. strana 21 (na dotaz). 19

20 Příslušenství pro čerpadlové skupiny FL-MK Pro čerpadlové skupiny FL-MK si podle potřeby vyberte z následujícího seznamu. (A) (B) (C) (D) Popis Obj. číslo Obr. Servomotor 230 V, 3-bod. (vždy 1 fáze pro otevřeno/zavřeno). Doba chodu 140 s, 15 Nm pro DN40/50, s nouzovým ručním provozem (A) Jako nahoře, ale doba chodu130 s, 20 Nm pro DN (B) Jako výše, ale 24 V, 0-10 V řídicí signál, pro DN40/50/ (B) Příložný termostat (STW) (C) Uzavírací set pro montáž mezi velký rozdělovač a čerpadlovou skupinu FL-MK s EPP izolací a BigFixLock spojkou, se dvěma uzavíracími ventily, vestavná výška 370 mm DN40 DN50+ a DN50 DN EWI EWI EWI (D) Technická data čerpadlové skupiny FL-MK Kompletní jednotka s oběhovým čerpadlem (s konstrukční délkou 220 až 340 mm); dva uzavírací ventily; integrovaná zpětná klapka v přívodním potrubí (nad čerpadlem); třícestný přírubový směšovač; tři kulové kohouty KFE; dva kontaktní teploměry (rozsah C); přídavná možnost připojení 1/2 v náběhovém i vratném potrubí; filtr; díly pro připojení potrubí včetně BigFixLock spojek; vzdálenost os od 250 mm; izolační kryt z EPP; dolní přípojky (k rozdělovači) vč. BigFixLock spojek DN50; horní připojovací hrdlo pro topné okruhy z bezešvé ocelové trubky s drážkou (nutno osadit přechodem s BigFixLock spojkou, viz. strana 23). FL-MK DN40 (1 ½ ) DN50 (2 ) DN50 (2 ) DN65 (2 ½ ) Rozměry (bez čerpadla) cca V 920 Š 245 H 280 mm cca V 1000 Š 245 H 280 mm Max. provozní teplota 110 C Max. provozní tlak PN 10 Rozsah teploměru C Zpětná klapka 1 (v přívodním potrubí) Filtr 1 (ve zpětném potrubí) Potrubní přípojka rozdělovač / topný okruh (BigFixLock) DN50 DN40 DN50 DN50 DN50 DN50 DN50 DN65 Vzdálenost os 250 mm Potrubní přípojka čerpadla DN40 G 2 DN50 DN65 Konstrukční délka čerpadla 220 a 250 mm 180 mm 240 a 280 mm 280 a 340 mm Hodnota Kvs 8,8 m 3 /h 14,9 m 3 /h 17,8 m 3 /h 30,0 m 3 /h Hodnota Kvs směšovače 25,0 m 3 /h 25,0 m 3 /h 40,0 m 3 /h 63,0 m 3 /h Výkon P 1) / Objemový průtok V P V P V P V P V Magna3 xx-100 F příp. 120 F 69/103 kw 5,9 m 3 /h /136 kw 7,8 m 3 /h 281/422 kw 24,2 m 3 /h Stratos xx / /35 kw 2,0 m 3 /h /122 kw 7,0 m 3 /h - - Stratos xx / /87 kw 5,0 m 3 /h /276 kw 7,8 m 3 /h - - Stratos xx / 1-10 příp /412 kw 23,6 m 3 /h 1) Výkon P v [kw] při 20 K / 30 K rozdílu teplot a 2 m v.sl. zbytkové výtlačné výšky. 20 Projekční podklady systémů pro velké kotelny do 2300 kw

21 Příslušenství pro čerpadlové skupiny FL-UK a FL-MK Čerpadlové skupiny DN40, DN50 a DN65 V technických datech u čerpadlových skupin FL-UK a FL-MK je uvedena konstrukční délka čerpadel. Tato konstrukční délka je závislá na zvoleném typu čerpadla. U mnohých čerpadel je zapotřebí vsadit do čerpadlových skupin FL-UK a FL-MK přírubový mezikus (viz. strany 22 až 24). U čerpadlových skupin dodávaných bez čerpadla (čerpadlo dodávané provozovatelem) je tedy nutné objednat patřičný přírubový mezikus (viz. strany 22 až 24). Přírubové mezikusy Dimenze čerpadlové skupiny Typ čerpadlové skupiny Obj. číslo DN40 DN50 DN65 FL-UK FL-MK FL-UK FL-MK FL-UK FL-MK

22 x Použití vloženého dílu Bez vloženého dílu 22 Projekční podklady systémů pro velké kotelny do 2300 kw

23 x Použití vloženého dílu Bez vloženého dílu 23

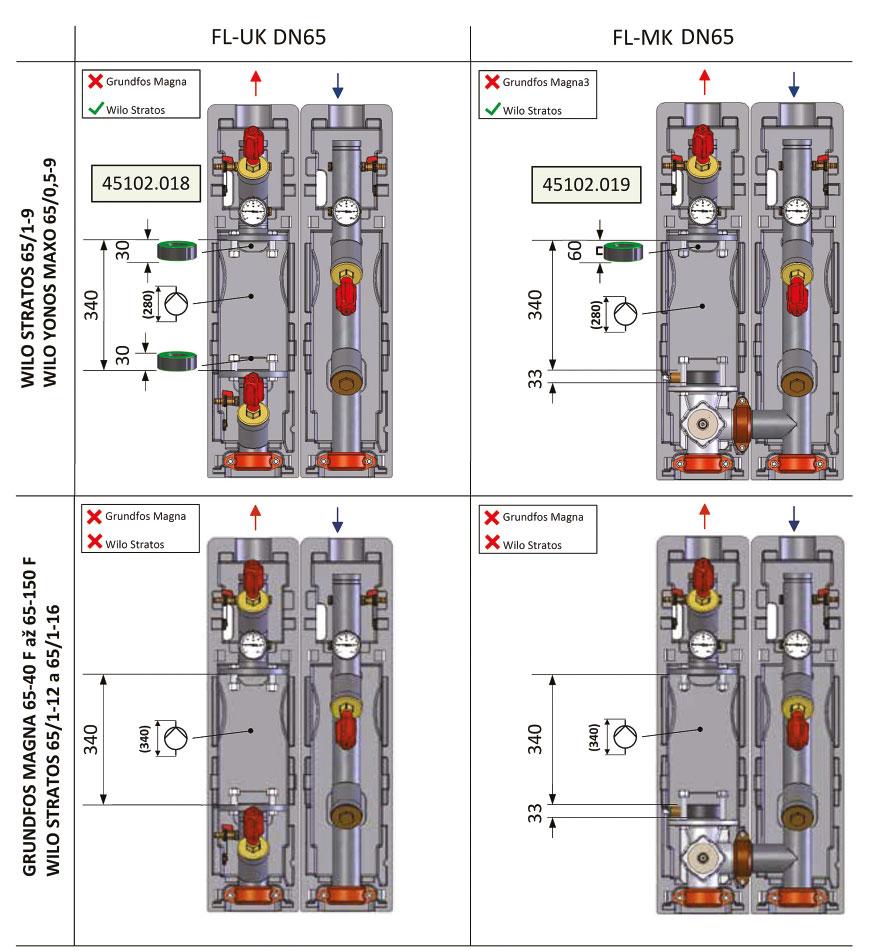

24 x Použití vloženého dílu Bez vloženého dílu 24 Projekční podklady systémů pro velké kotelny do 2300 kw

25 Přechodové šroubení z čerpadlové skupiny do topného okruhu Čerpadlové skupiny FL-UK a FL-MK DN40, DN50+, DN50 a DN65 Přechodové šroubení do topnému okruhu BigFixLock - oblouk, 1 pár Dimenze Vnější Ø trubky Obj. číslo DN40 48,3 mm DN50 60,3 mm DN65 76,1 mm BigFixLock - spojovací spojka, 1 pár DN40 48,3 mm DN50 60,3 mm DN65 76,1 mm BigFixLock - vnější závit, 1 pár DN40 R 1 ½" AG DN50 R2" DN65 R 1 ½" AG BigFixLock konec pro přivaření, 1 pár DN40 48,3 mm DN50 60,3 mm DN65 76,1 mm BigFixLock - lisovaný spoj. ocel C s konturou M, 1 pár DN40 42 mm DN50 54 mm

26 Modul rozdělovače pro velké průtoky Pro topné okruhy s velkými průtoky nabízíme jednookruhové moduly s většími přípojkami pro topné okruhy DN80 a DN100 (místo přípojky pro topné okruhy DN50, jak je u standardního velkého rozdělovače). Osová vzdálenost 350 mm umožňuje montáž individuální sestavy topného okruhu. Tyto moduly mohou být integrovány do velkého rozdělovače v libovolné pozici. Doporučujeme však umístění tohoto modulu co nejdále od zdroje tepla, protože přívod do modulu je z důvodu konstrukce zpátečky zúžený. Mějte na paměti max. možné průtoky za modulem (1,3 m/s rychlost ve zúžení, dp = 5 mbar). Výkon (kw) Připojení topného okruhu Obj. průtok (m 3 /h) Obj. číslo DN DN DN DN DN DN Možné přechody pro topné okruhy (DN80 nebo DN100) jsou uvedeny na straně Projekční podklady systémů pro velké kotelny do 2300 kw

27 Komponenty systému Digitální regulátor MeiTronic MeiTronic 810 (obr.1) / MeiTronic 1620 jsou efektivní, kompaktní a přitom snadno ovladatelné systémové regulátory pro použití v topenářských instalacích. MeiTronic reguluje různé zdroje tepla (olej, plyn, tepelná čerpadla, biomasa, solární energie) s ohledem na počasí, tj. podle teploty venkovního vzduchu. Možné jsou systémové regulátory pro řízení více směšovaných a nesměšovaných topných okruhů a rovněž plnění vyrovnávacích zásobníků / zásobníků teplé vody vč. řízení cirkulace pitné vody. Uvádění do provozu usnadňují předem nakonfigurovaná schémata. Plně grafický barevný displej poskytuje jasný a logický přehled o zařízení. MeiTronic RC (obr.2) je prostorový termostat, který komunikuje prostřednictvím sběrnice CAN. Umožňuje přesnou regulaci přiřazených topných okruhů a rovněž umožňuje jednoduché změny. 27

28 Hydraulická Hydraulikschemen schémata MeiTronic 810 Hydraulická Hydraulikschemen schémata MeiTronic 1620 Výhody pro Vás Osvětlený barevný displej Intuitivní ovládání při instalaci a provozu Až pro 3-5 topných okruhů Inteligentní přiřazování priorit pro více zdrojů tepla (olej, plyn, dřevo, tepelné čerpadlo, solární) Samostatné doby spínání s různými hodnotami požadovanými pro jednotlivé prostory Dálkový přístup k informacím, parametrizaci a řešení poruch (volitelné cloudové řešení) Jednoduchá montáž a uvedení do provozu 28 Projekční podklady systémů pro velké kotelny do 2300 kw

29 Komponenty systému Univerzální kaskády Modulový systém kaskádových sběračů pro kaskády kotlů do 700 kw. K dispozici jsou čerpadlové sestavy včetně bezpečnostních prvků nebo jen připojovací potrubí. Sběrné potrubí zdrojů tepla vyžaduje u většiny kaskád hydraulickou výhybku. Systém Meibes nabízí v tomto případě hydraulický stabilizátor, který současně slouží jako spojovací článek mezi kaskádou a velkým rozdělovačem. 29

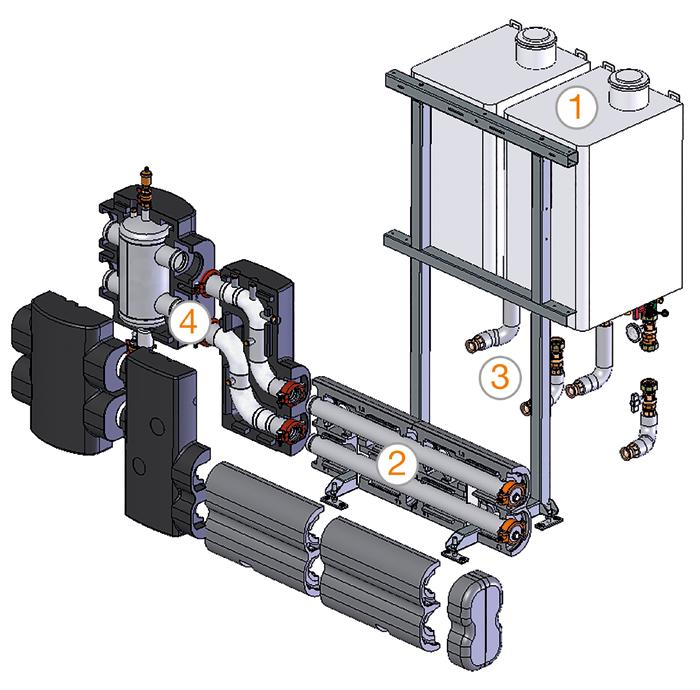

30 ) Montážní rám pro upevnění kotlů 2) Moduly řadové kaskády 3) Připojovací sada kotle pro kaskády DN32 700/1000 mm, čerpadlová sestava pro kaskády DN32 4) Propojovací set pro hydraulický stabilizátor (hydraulická výhybka) Vaše výhody Předem smontovaná izolovaná jednotka vč. montážního rámu Rychlé projektování a montáž vzhledem k modulární koncepci Flexibilní souprava přípojek pro všechny běžné nástěnné kotle Možnost kombinování s hydraulickým stabilizátorem (jako přechod k rozvodu tepla) 30 Projekční podklady systémů pro velké kotelny do 2300 kw

31 Poptávkový formulář pro velké rozdělovače Meibes Rádi Vás podpoříme při zpracování projektu. Pro tento účel vyplňte prosím do formuláře specifické parametry Vašeho zařízení a zašlete nám jej na adresu info@meibes.cz. Firma/kontaktní partner Objekt: Datum: Podpis: Výkon zdroje v kw kw Přípojky v DN:VL zpátečka Čerpadlové skupiny Upozornění Topný okruh (topné okruhy) Čerpané množství m 3 /h Zadejte prosím Výkon při T=20 K kw skutečné údaje Čerpadlo Poznámka: DN25, 32 = závit* DN40, 50, 65 = příruba Zadejte označení/typ s uzavírací soupravou s přípravou pro montáž měřiče tepla Zaškrtněte prosím se směšovačem DN směšovač = DN čerpadlo se servomotorem 230 V / 50 Hz Zaškrtněte prosím 24 V ovládání 0-10 V Přechody k topnému okruhu (1 pár) BigFixLock - oblouk BigFixLock - BigFixLock Zaškrtněte prosím (pouze DN40, 50, 65) BigFixLock - vnější závit BigFixLock - varnný konec BigFixLock - lis ocel C Štítky (přívod - červený / zpátečka - modrý) 1 pár Uveďte prosím množství *Pozor: Současně s čerpadlovými skupinami objednávejte redukční sadu pro připojení na velký rozdělovač. Velký rozdělovač Obj.č Uveďte prosím množství Čerpané množství m 3 /h Výkon při T=20 K kw Boční přípojky (drážka BigFixLock) Trubka Ø mm 114,3 168,3 168,3 219,1 1-okruhový modul (výstup topného okruhu DN80) 1-okruhový modul (výstup topného okruhu DN100) 2-okruhový modul (výstup topného okruhu DN50) 3-okruhový modul (výstup topného okruhu DN50) Rohová přípojka pro rozdělovač Hydraulický stabilizátor, volitelně včetně magnetického odlučovače n.n. n.n. Uveďte prosím množství (Pokud není známo, zašlete prosím náčrt s rozměry kotelny. Vezmeme v úvahu potřebný počet rohových přípojek.) Čerpané množství m 3 /h (Sami zvolíme vhodné přechody z hydraulického stabilizátoru Výkon při AT=20 K kw k rozdělovači) Boční přípojky (drážka BigFixLock) Trubka Ø mm 88,9 114,3 168,3 219,1 Zaškrtněte prosím Funkce hydraulické výhybky ano ne Zaškrtněte prosím Přechody ke zdroji tepla (1 pár) BigFixLock spojka BigFixLock spojka BigFixLock spojka příruba (PN6) BigFixLock spojka konec pro přivaření Poznámka 31

32 Formulář pro objednávku Velký rozdělovač a hydraulický stabilizátor Zadejte prosím do následující tabulky požadovaný výkon (P) v kw a související průtok (V). Dále doplňte do červeného rámečku objednací čísla výrobků podle Vašeho výběru a zapište požadované množství. P (kw) V (m 3 /h) Obr. Konstrukční díl Obj. číslo Počet 2-okruhový modul rozdělovače okruhový modul rozdělovače Rohová přípojka pro rozdělovač 3) okruhový modul rozdělovače pro velký průtok. S hydraulickou výhybkou Bez hydraulické výhybky Přechod Přechod ke zdroji tepla Projekční podklady systémů pro velké kotelny do 2300 kw

33 Formulář pro objednávku Skupiny topných okruhů (při více než 3 topných okruzích tento podklad zkopírujte) Topný okruh č. DN / druh Upozornění Konstrukční díl Obj.číslo Počet Příklad TO 32+ / MK Čerpadlová skupina Volitelné Distanční/uzavírací set 0 Nutné u DN25/32/32+ Přechod k rozdělovači Volitelné u DN25/32/32+ Nutné u DN40/50/65 Přechod k topnému okruhu G Volitelné u DN40/50/65 bez čerpadla Příruba - mezikus 0 Pouze u DN25 interní, jinak externí Příprava pro montáž měřiče tepla 0 U MK Servomotor STW TO / K Čerpadlová skupina Volitelné Distanční/uzavírací set Nutné u DN25/32/32+ Přechod k rozdělovači Volitelné u DN25/32/32+ Nutné u DN40/50/65 Přechod k topnému okruhu Volitelné u DN40/50/65 bez čerpadla Příruba - mezikus Pouze u DN25 interní, jinak externí Příprava pro montáž měřiče tepla U MK Servomotor STW TO / K Čerpadlová skupina Volitelné Distanční/uzavírací set Nutné u DN25/32/32+ Přechod k rozdělovači Volitelné u DN25/32/32+ Nutné u DN40/50/65 Přechod k topnému okruhu Volitelné u DN40/50/65 bez čerpadla Příruba - mezikus Pouze u DN25 interní, jinak externí Příprava pro montáž měřiče tepla U MK Servomotor STW TO / K Čerpadlová skupina Volitelné Distanční/uzavírací set Nutné u DN25/32/32+ Přechod k rozdělovači Volitelné u DN25/32/32+ Nutné u DN40/50/65 Přechod k topnému okruhu Volitelné u DN40/50/65 bez čerpadla Příruba - mezikus Pouze u DN25 interní, jinak externí Příprava pro montáž měřiče tepla U MK Servomotor STW

34 Poznámky 34 Projekční podklady systémů pro velké kotelny do 2300 kw

35 Poznámky 35

36 Flamco B.V. amcogroup.com MEIBES s.r.o. Simplex Armaturen & Systeme GmbH MEIBES s.r.o. K bílému vrchu 2978/5, Praha 9 Czech Republic E info@meibes.cz I
