1 Celkový přehled obsluhy a Ovládání zařízení

Transkript

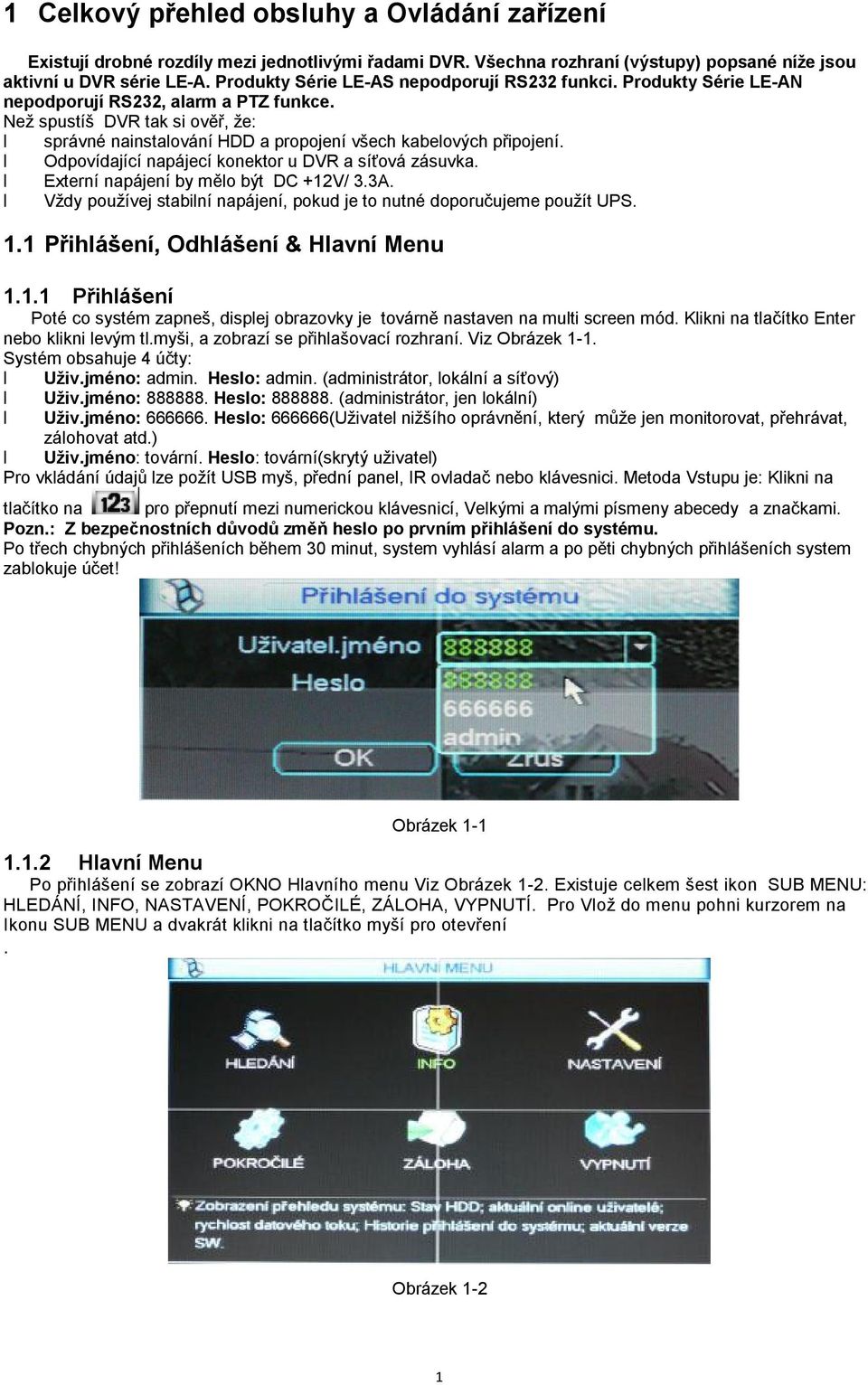

1 1 Celkový přehled obsluhy a Ovládání zařízení Existují drobné rozdíly mezi jednotlivými řadami DVR. Všechna rozhraní (výstupy) popsané níže jsou aktivní u DVR série LE-A. Produkty Série LE-AS nepodporují RS232 funkci. Produkty Série LE-AN nepodporují RS232, alarm a PTZ funkce. Než spustíš DVR tak si ověř, že: správné nainstalování HDD a propojení všech kabelových připojení. Odpovídající napájecí konektor u DVR a síťová zásuvka. Externí napájení by mělo být DC +12V/ 3.3A. Vždy používej stabilní napájení, pokud je to nutné doporučujeme použít UPS. 1.1 Přihlášení, Odhlášení & Hlavní Menu Přihlášení Poté co systém zapneš, displej obrazovky je továrně nastaven na multi screen mód. Klikni na tlačítko Enter nebo klikni levým tl.myši, a zobrazí se přihlašovací rozhraní. Viz Obrázek 1-1. Systém obsahuje 4 účty: Uživ.jméno: admin. Heslo: admin. (administrátor, lokální a síťový) Uživ.jméno: Heslo: (administrátor, jen lokální) Uživ.jméno: Heslo: (Uživatel nižšího oprávnění, který může jen monitorovat, přehrávat, zálohovat atd.) Uživ.jméno: tovární. Heslo: tovární(skrytý uživatel) Pro vkládání údajů lze požít USB myš, přední panel, IR ovladač nebo klávesnici. Metoda Vstupu je: Klikni na tlačítko na pro přepnutí mezi numerickou klávesnicí, Velkými a malými písmeny abecedy a značkami. Pozn.: Z bezpečnostních důvodů změň heslo po prvním přihlášení do systému. Po třech chybných přihlášeních během 30 minut, system vyhlásí alarm a po pěti chybných přihlášeních system zablokuje účet! Obrázek Hlavní Menu Po přihlášení se zobrazí OKNO Hlavního menu Viz Obrázek 1-2. Existuje celkem šest ikon SUB MENU: HLEDÁNÍ, INFO, NASTAVENÍ, POKROČILÉ, ZÁLOHA, VYPNUTÍ. Pro Vlož do menu pohni kurzorem na Ikonu SUB MENU a dvakrát klikni na tlačítko myší pro otevření. Obrázek 1-2 1

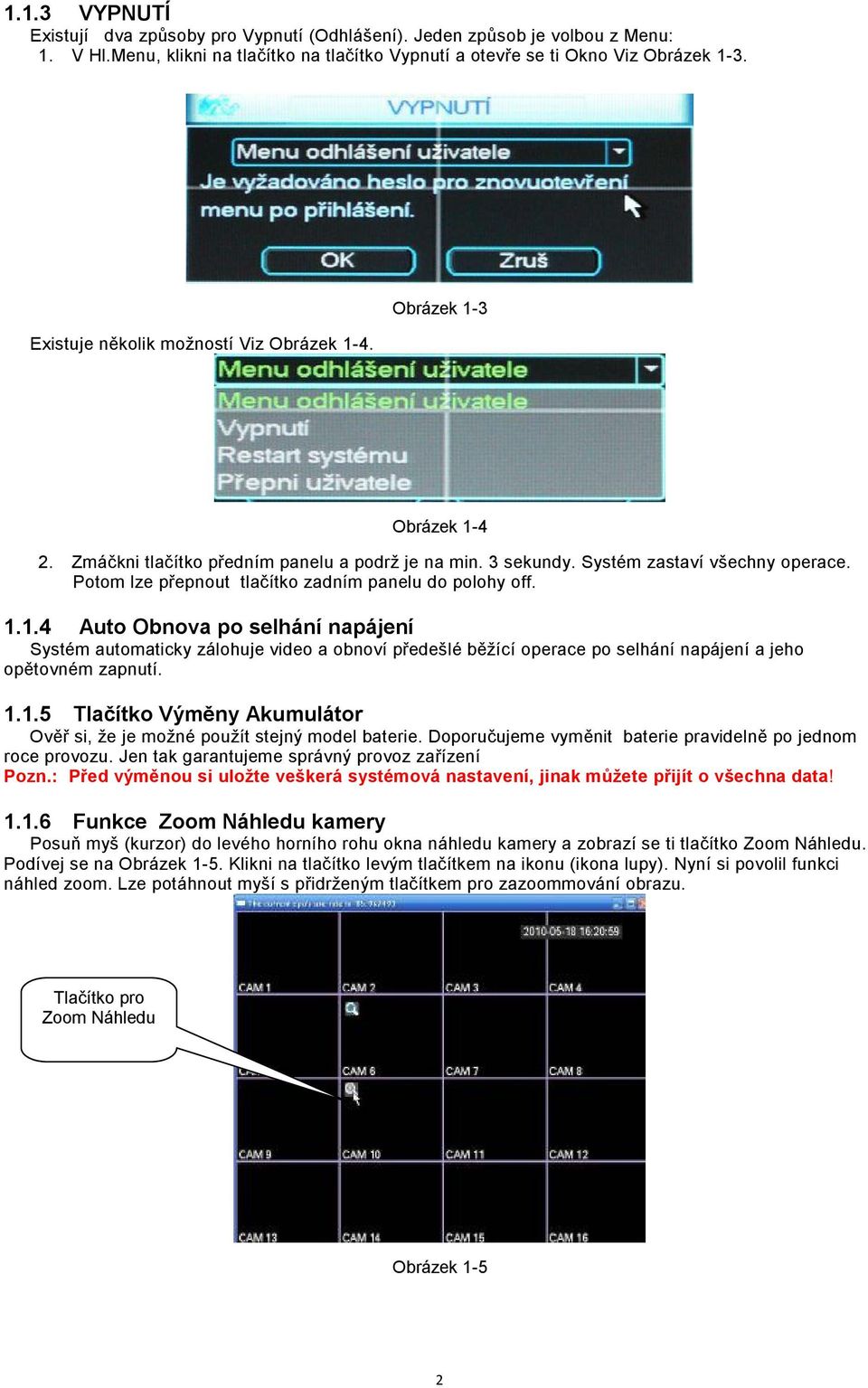

2 1.1.3 VYPNUTÍ Existují dva způsoby pro Vypnutí (Odhlášení). Jeden způsob je volbou z Menu: 1. V Hl.Menu, klikni na tlačítko na tlačítko Vypnutí a otevře se ti Okno Viz Obrázek 1-3. Existuje několik možností Viz Obrázek 1-4. Obrázek 1-3 Obrázek Zmáčkni tlačítko předním panelu a podrž je na min. 3 sekundy. Systém zastaví všechny operace. Potom lze přepnout tlačítko zadním panelu do polohy off Auto Obnova po selhání napájení Systém automaticky zálohuje video a obnoví předešlé běžící operace po selhání napájení a jeho opětovném zapnutí Tlačítko Výměny Akumulátor Ověř si, že je možné použít stejný model baterie. Doporučujeme vyměnit baterie pravidelně po jednom roce provozu. Jen tak garantujeme správný provoz zařízení Pozn.: Před výměnou si uložte veškerá systémová nastavení, jinak můžete přijít o všechna data! Funkce Zoom Náhledu kamery Posuň myš (kurzor) do levého horního rohu okna náhledu kamery a zobrazí se ti tlačítko Zoom Náhledu. Podívej se na Obrázek 1-5. Klikni na tlačítko levým tlačítkem na ikonu (ikona lupy). Nyní si povolil funkci náhled zoom. Lze potáhnout myší s přidrženým tlačítkem pro zazoommování obrazu. Tlačítko pro Zoom Náhledu Obrázek 1-5 2

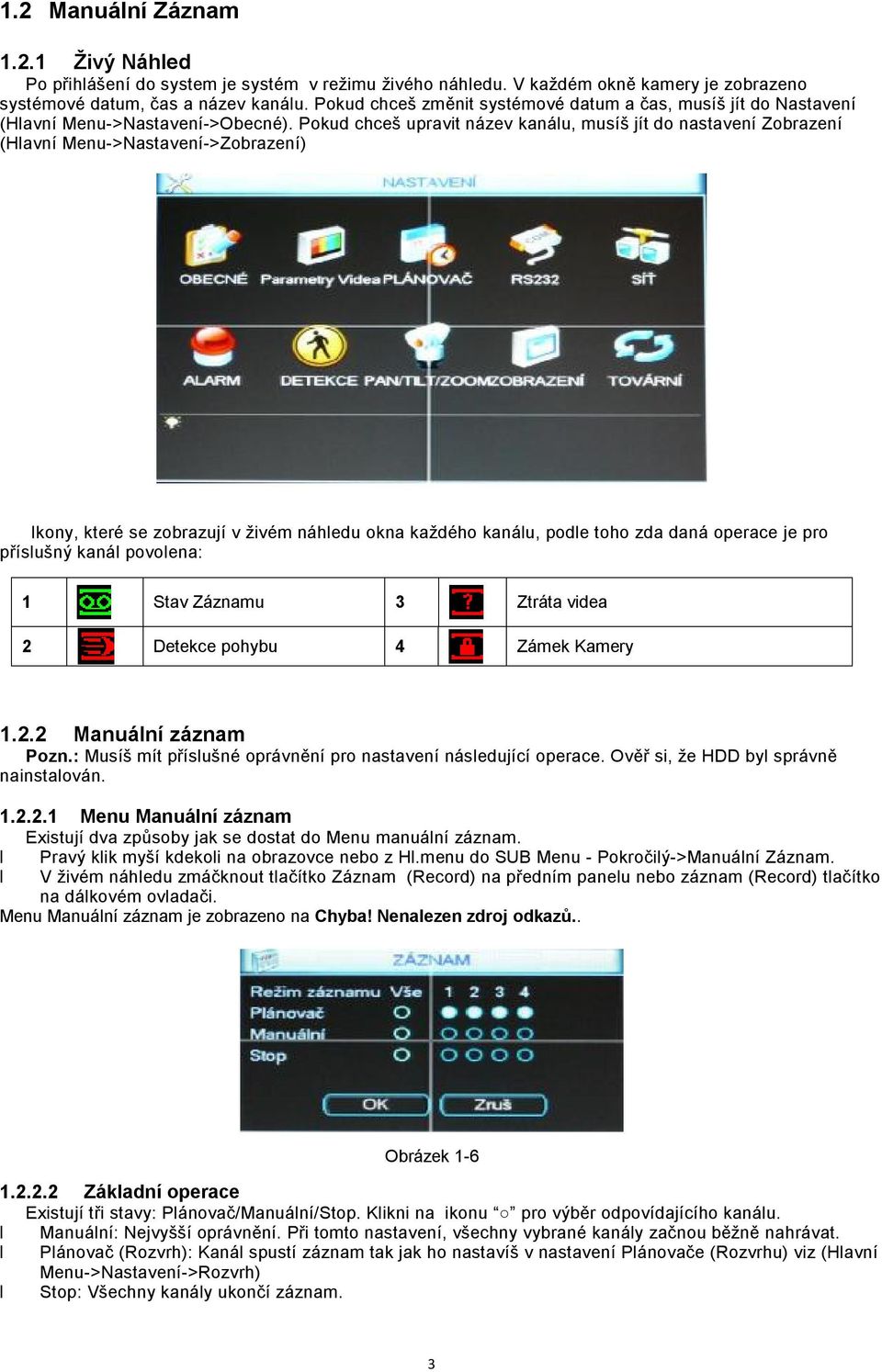

3 1.2 Manuální Záznam Živý Náhled Po přihlášení do system je systém v režimu živého náhledu. V každém okně kamery je zobrazeno systémové datum, čas a název kanálu. Pokud chceš změnit systémové datum a čas, musíš jít do Nastavení (Hlavní Menu->Nastavení->Obecné). Pokud chceš upravit název kanálu, musíš jít do nastavení Zobrazení (Hlavní Menu->Nastavení->Zobrazení) Ikony, které se zobrazují v živém náhledu okna každého kanálu, podle toho zda daná operace je pro příslušný kanál povolena: 1 Stav Záznamu 3 Ztráta videa 2 Detekce pohybu 4 Zámek Kamery Manuální záznam Pozn.: Musíš mít příslušné oprávnění pro nastavení následující operace. Ověř si, že HDD byl správně nainstalován Menu Manuální záznam Existují dva způsoby jak se dostat do Menu manuální záznam. Pravý klik myší kdekoli na obrazovce nebo z Hl.menu do SUB Menu - Pokročilý->Manuální Záznam. V živém náhledu zmáčknout tlačítko Záznam (Record) na předním panelu nebo záznam (Record) tlačítko na dálkovém ovladači. Menu Manuální záznam je zobrazeno na Chyba! Nenalezen zdroj odkazů.. Obrázek Základní operace Existují tři stavy: Plánovač/Manuální/Stop. Klikni na ikonu pro výběr odpovídajícího kanálu. Manuální: Nejvyšší oprávnění. Při tomto nastavení, všechny vybrané kanály začnou běžně nahrávat. Plánovač (Rozvrh): Kanál spustí záznam tak jak ho nastavíš v nastavení Plánovače (Rozvrhu) viz (Hlavní Menu->Nastavení->Rozvrh) Stop: Všechny kanály ukončí záznam. 3

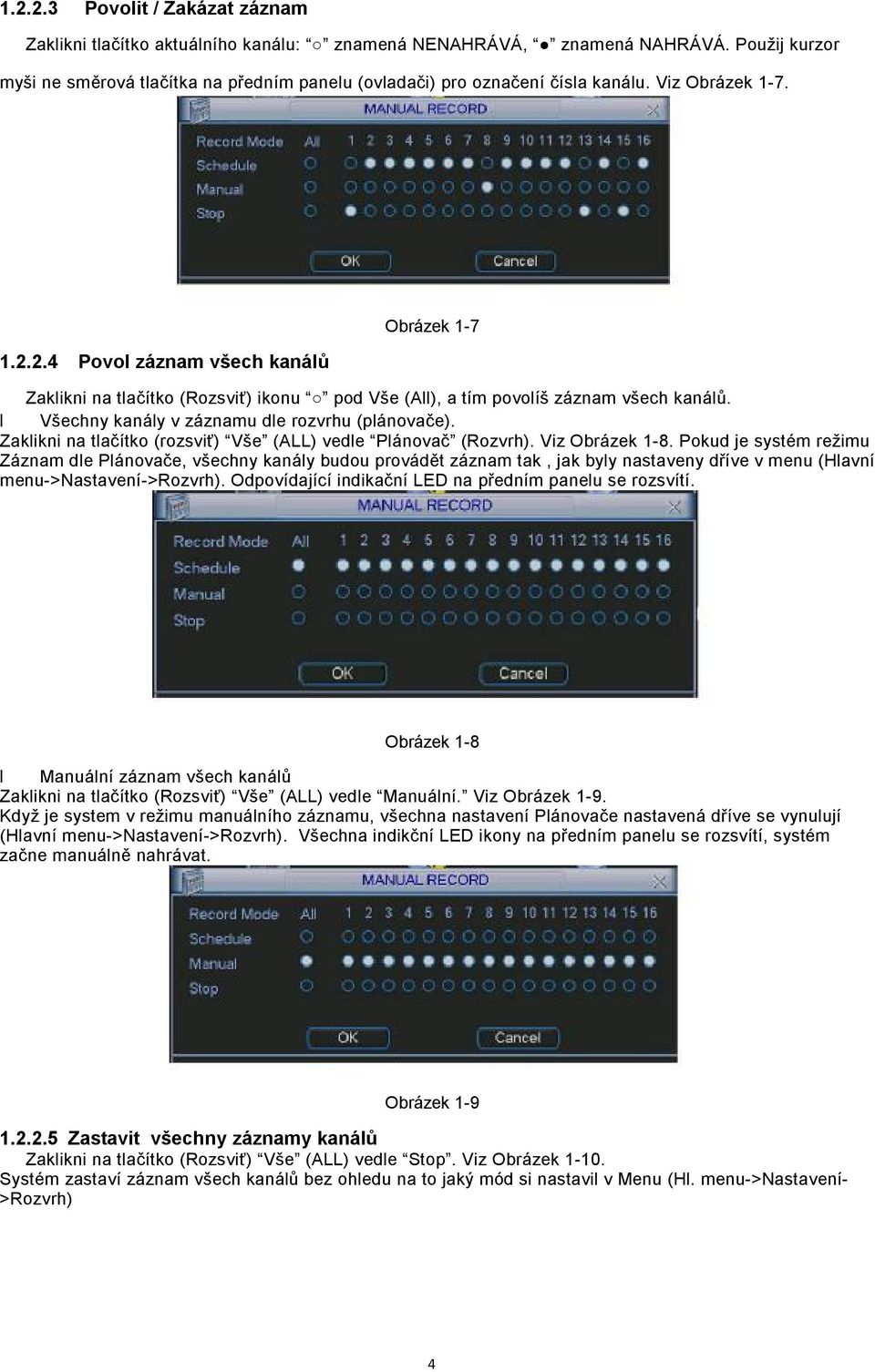

4 Povolit / Zakázat záznam Zaklikni tlačítko aktuálního kanálu: znamená NENAHRÁVÁ, znamená NAHRÁVÁ. Použij kurzor myši ne směrová tlačítka na předním panelu (ovladači) pro označení čísla kanálu. Viz Obrázek Povol záznam všech kanálů Obrázek 1-7 Zaklikni na tlačítko (Rozsviť) ikonu pod Vše (All), a tím povolíš záznam všech kanálů. Všechny kanály v záznamu dle rozvrhu (plánovače). Zaklikni na tlačítko (rozsviť) Vše (ALL) vedle Plánovač (Rozvrh). Viz Obrázek 1-8. Pokud je systém režimu Záznam dle Plánovače, všechny kanály budou provádět záznam tak, jak byly nastaveny dříve v menu (Hlavní menu->nastavení->rozvrh). Odpovídající indikační LED na předním panelu se rozsvítí. Obrázek 1-8 Manuální záznam všech kanálů Zaklikni na tlačítko (Rozsviť) Vše (ALL) vedle Manuální. Viz Obrázek 1-9. Když je system v režimu manuálního záznamu, všechna nastavení Plánovače nastavená dříve se vynulují (Hlavní menu->nastavení->rozvrh). Všechna indikční LED ikony na předním panelu se rozsvítí, systém začne manuálně nahrávat. Obrázek Zastavit všechny záznamy kanálů Zaklikni na tlačítko (Rozsviť) Vše (ALL) vedle Stop. Viz Obrázek Systém zastaví záznam všech kanálů bez ohledu na to jaký mód si nastavil v Menu (Hl. menu->nastavení- >Rozvrh) 4

5 Obrázek Hledání Záznamů & Přehrávání záznamů Menu Hledání Klikni na ikonu HLEDÁNÍ v Hlavním menu, Okno SUBmenu Hledání je zobrazeno Viz Obrázek Obvykle existují tři typy souborů: R: Regulérní záznam. A: Externí alarm.záznam. M: Záznam Detekce pohybu Seznam hledaných souborů Lišta Ovládání Přehrávání Zde Vyber přehrávací mód: 1 okno, 4-kanály nebo Všechny kanály Okno pro přehrávání Info o vybraném souboru Nastavení Hledání zde: (Čas/Kanál/Typ) Obrázek 1-11 Tabulka popisující jednotlivá tlačítka na Obr Č.tlačítka Funkce 1 Přehraj 2 Zpět 3 Stop 4 Přehraj Pomalu 5 Přehraj Rychle 6 Předešlý snímek 5

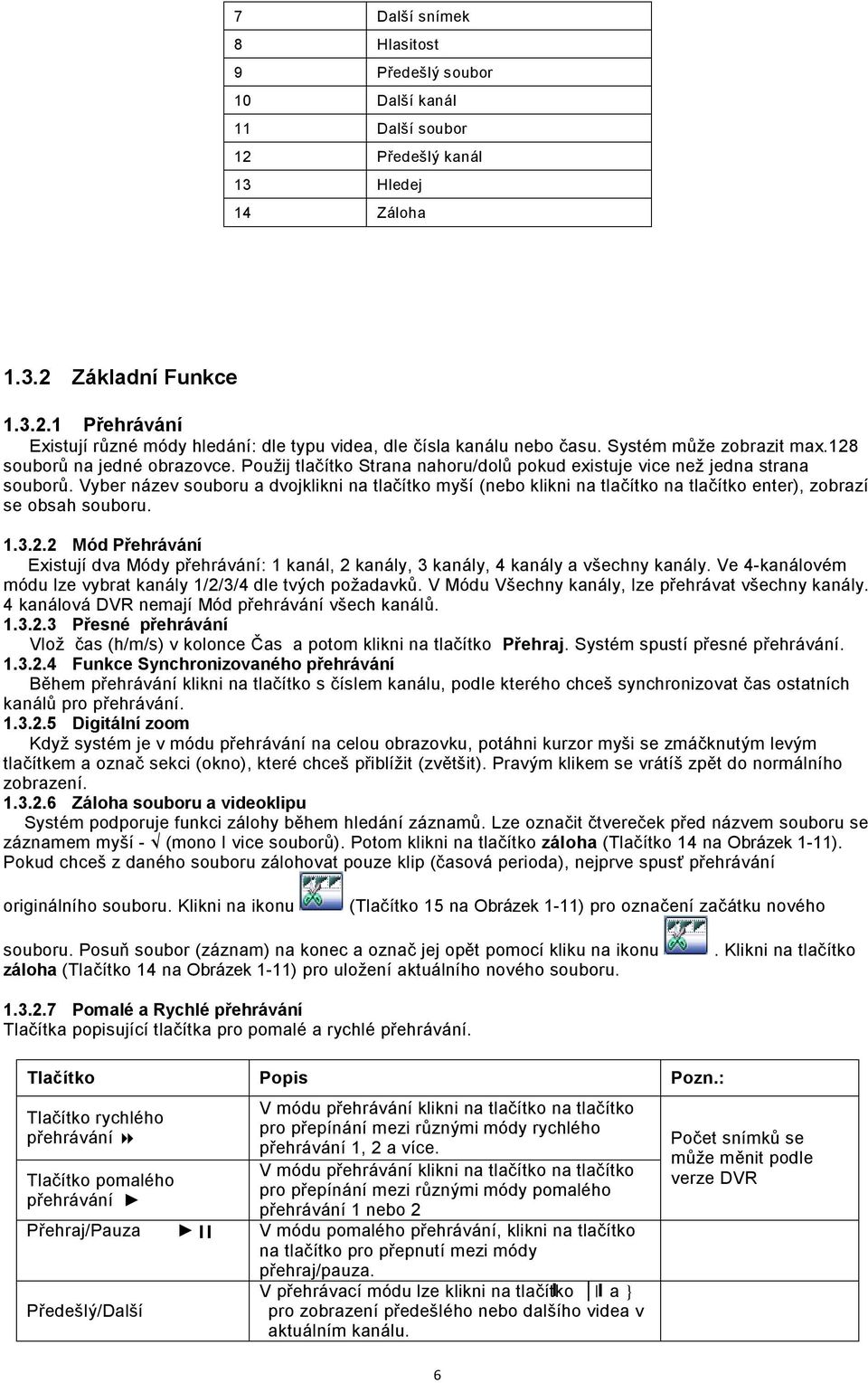

6 7 Další snímek 8 Hlasitost 9 Předešlý soubor 10 Další kanál 11 Další soubor 12 Předešlý kanál 13 Hledej 14 Záloha Základní Funkce Přehrávání Existují různé módy hledání: dle typu videa, dle čísla kanálu nebo času. Systém může zobrazit max.128 souborů na jedné obrazovce. Použij tlačítko Strana nahoru/dolů pokud existuje vice než jedna strana souborů. Vyber název souboru a dvojklikni na tlačítko myší (nebo klikni na tlačítko na tlačítko enter), zobrazí se obsah souboru Mód Přehrávání Existují dva Módy přehrávání: 1 kanál, 2 kanály, 3 kanály, 4 kanály a všechny kanály. Ve 4-kanálovém módu lze vybrat kanály 1/2/3/4 dle tvých požadavků. V Módu Všechny kanály, lze přehrávat všechny kanály. 4 kanálová DVR nemají Mód přehrávání všech kanálů Přesné přehrávání Vlož čas (h/m/s) v kolonce Čas a potom klikni na tlačítko Přehraj. Systém spustí přesné přehrávání Funkce Synchronizovaného přehrávání Během přehrávání klikni na tlačítko s číslem kanálu, podle kterého chceš synchronizovat čas ostatních kanálů pro přehrávání Digitální zoom Když systém je v módu přehrávání na celou obrazovku, potáhni kurzor myši se zmáčknutým levým tlačítkem a označ sekci (okno), které chceš přiblížit (zvětšit). Pravým klikem se vrátíš zpět do normálního zobrazení Záloha souboru a videoklipu Systém podporuje funkci zálohy během hledání záznamů. Lze označit čtvereček před názvem souboru se záznamem myší - (mono I vice souborů). Potom klikni na tlačítko záloha (Tlačítko 14 na Obrázek 1-11). Pokud chceš z daného souboru zálohovat pouze klip (časová perioda), nejprve spusť přehrávání originálního souboru. Klikni na ikonu (Tlačítko 15 na Obrázek 1-11) pro označení začátku nového souboru. Posuň soubor (záznam) na konec a označ jej opět pomocí kliku na ikonu záloha (Tlačítko 14 na Obrázek 1-11) pro uložení aktuálního nového souboru.. Klikni na tlačítko Pomalé a Rychlé přehrávání Tlačítka popisující tlačítka pro pomalé a rychlé přehrávání. Tlačítko Popis Pozn.: Tlačítko rychlého přehrávání 8 Tlačítko pomalého přehrávání V módu přehrávání klikni na tlačítko na tlačítko pro přepínání mezi různými módy rychlého přehrávání 1, 2 a více. V módu přehrávání klikni na tlačítko na tlačítko pro přepínání mezi různými módy pomalého přehrávání 1 nebo 2 Přehraj/Pauza V módu pomalého přehrávání, klikni na tlačítko na tlačítko pro přepnutí mezi módy přehraj/pauza. Předešlý/Další V přehrávací módu lze klikni na tlačítko a } pro zobrazení předešlého nebo dalšího videa v aktuálním kanálu. 6 Počet snímků se může měnit podle verze DVR

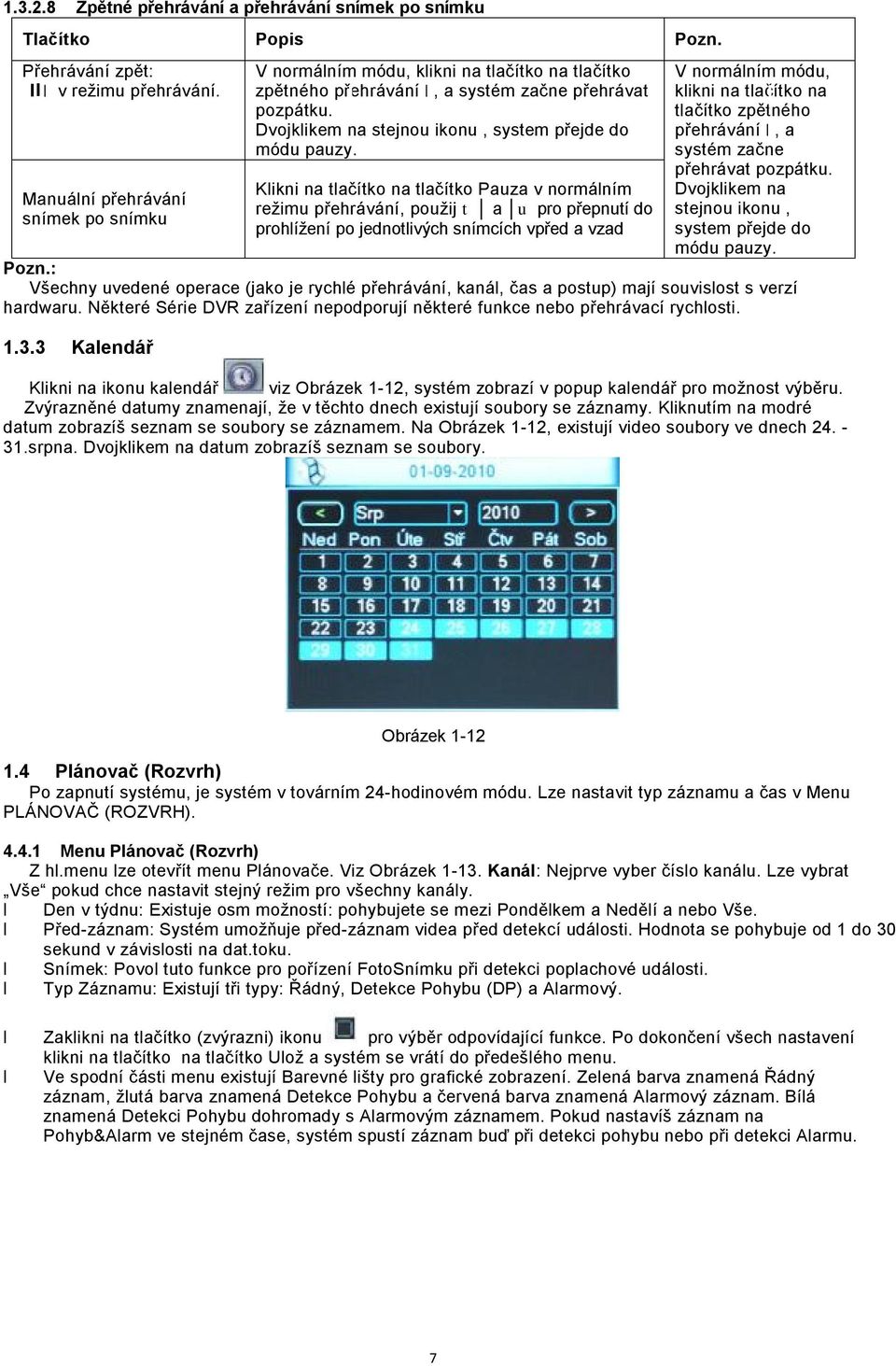

7 Zpětné přehrávání a přehrávání snímek po snímku Tlačítko Popis Pozn. Přehrávání zpět: v režimu přehrávání. Manuální přehrávání snímek po snímku V normálním módu, klikni na tlačítko na tlačítko zpětného přehrávání, a systém začne přehrávat pozpátku. Dvojklikem na stejnou ikonu, system přejde do módu pauzy. Klikni na tlačítko na tlačítko Pauza v normálním režimu přehrávání, použij t a u pro přepnutí do prohlížení po jednotlivých snímcích vpřed a vzad V normálním módu, klikni na tlačítko na tlačítko zpětného přehrávání, a systém začne přehrávat pozpátku. Dvojklikem na stejnou ikonu, system přejde do módu pauzy. Pozn.: Všechny uvedené operace (jako je rychlé přehrávání, kanál, čas a postup) mají souvislost s verzí hardwaru. Některé Série DVR zařízení nepodporují některé funkce nebo přehrávací rychlosti Kalendář Klikni na ikonu kalendář viz Obrázek 1-12, systém zobrazí v popup kalendář pro možnost výběru. Zvýrazněné datumy znamenají, že v těchto dnech existují soubory se záznamy. Kliknutím na modré datum zobrazíš seznam se soubory se záznamem. Na Obrázek 1-12, existují video soubory ve dnech srpna. Dvojklikem na datum zobrazíš seznam se soubory. Obrázek Plánovač (Rozvrh) Po zapnutí systému, je systém v továrním 24-hodinovém módu. Lze nastavit typ záznamu a čas v Menu PLÁNOVAČ (ROZVRH) Menu Plánovač (Rozvrh) Z hl.menu lze otevřít menu Plánovače. Viz Obrázek Kanál: Nejprve vyber číslo kanálu. Lze vybrat Vše pokud chce nastavit stejný režim pro všechny kanály. Den v týdnu: Existuje osm možností: pohybujete se mezi Pondělkem a Nedělí a nebo Vše. Před-záznam: Systém umožňuje před-záznam videa před detekcí události. Hodnota se pohybuje od 1 do 30 sekund v závislosti na dat.toku. Snímek: Povol tuto funkce pro pořízení FotoSnímku při detekci poplachové události. Typ Záznamu: Existují tři typy: Řádný, Detekce Pohybu (DP) a Alarmový. Zaklikni na tlačítko (zvýrazni) ikonu pro výběr odpovídající funkce. Po dokončení všech nastavení klikni na tlačítko na tlačítko Ulož a systém se vrátí do předešlého menu. Ve spodní části menu existují Barevné lišty pro grafické zobrazení. Zelená barva znamená Řádný záznam, žlutá barva znamená Detekce Pohybu a červená barva znamená Alarmový záznam. Bílá znamená Detekci Pohybu dohromady s Alarmovým záznamem. Pokud nastavíš záznam na Pohyb&Alarm ve stejném čase, systém spustí záznam buď při detekci pohybu nebo při detekci Alarmu. 7

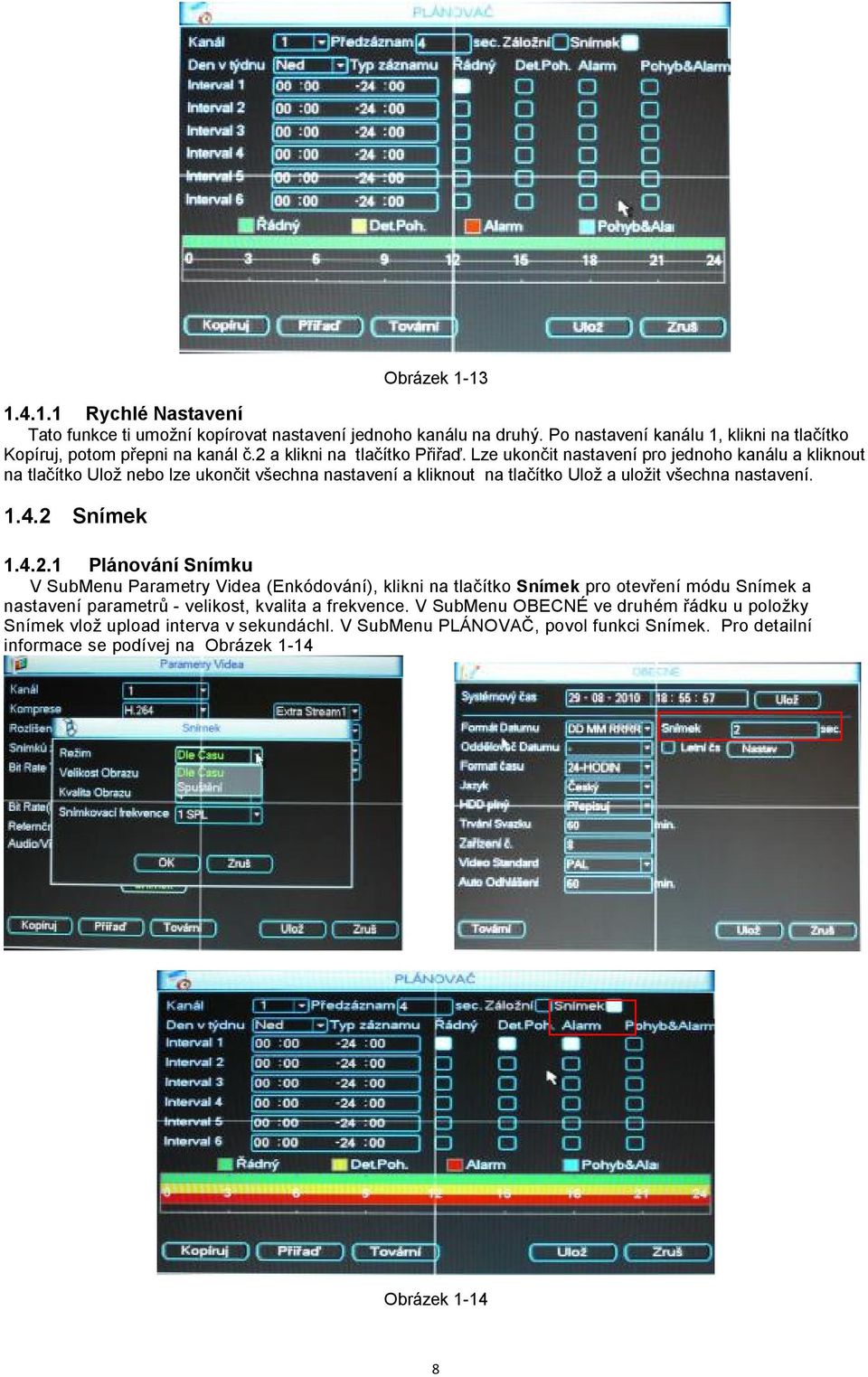

8 Obrázek Rychlé Nastavení Tato funkce ti umožní kopírovat nastavení jednoho kanálu na druhý. Po nastavení kanálu 1, klikni na tlačítko Kopíruj, potom přepni na kanál č.2 a klikni na tlačítko Přiřaď. Lze ukončit nastavení pro jednoho kanálu a kliknout na tlačítko Ulož nebo lze ukončit všechna nastavení a kliknout na tlačítko Ulož a uložit všechna nastavení Snímek Plánování Snímku V SubMenu Parametry Videa (Enkódování), klikni na tlačítko Snímek pro otevření módu Snímek a nastavení parametrů - velikost, kvalita a frekvence. V SubMenu OBECNÉ ve druhém řádku u položky Snímek vlož upload interva v sekundáchl. V SubMenu PLÁNOVAČ, povol funkci Snímek. Pro detailní informace se podívej na Obrázek 1-14 Obrázek

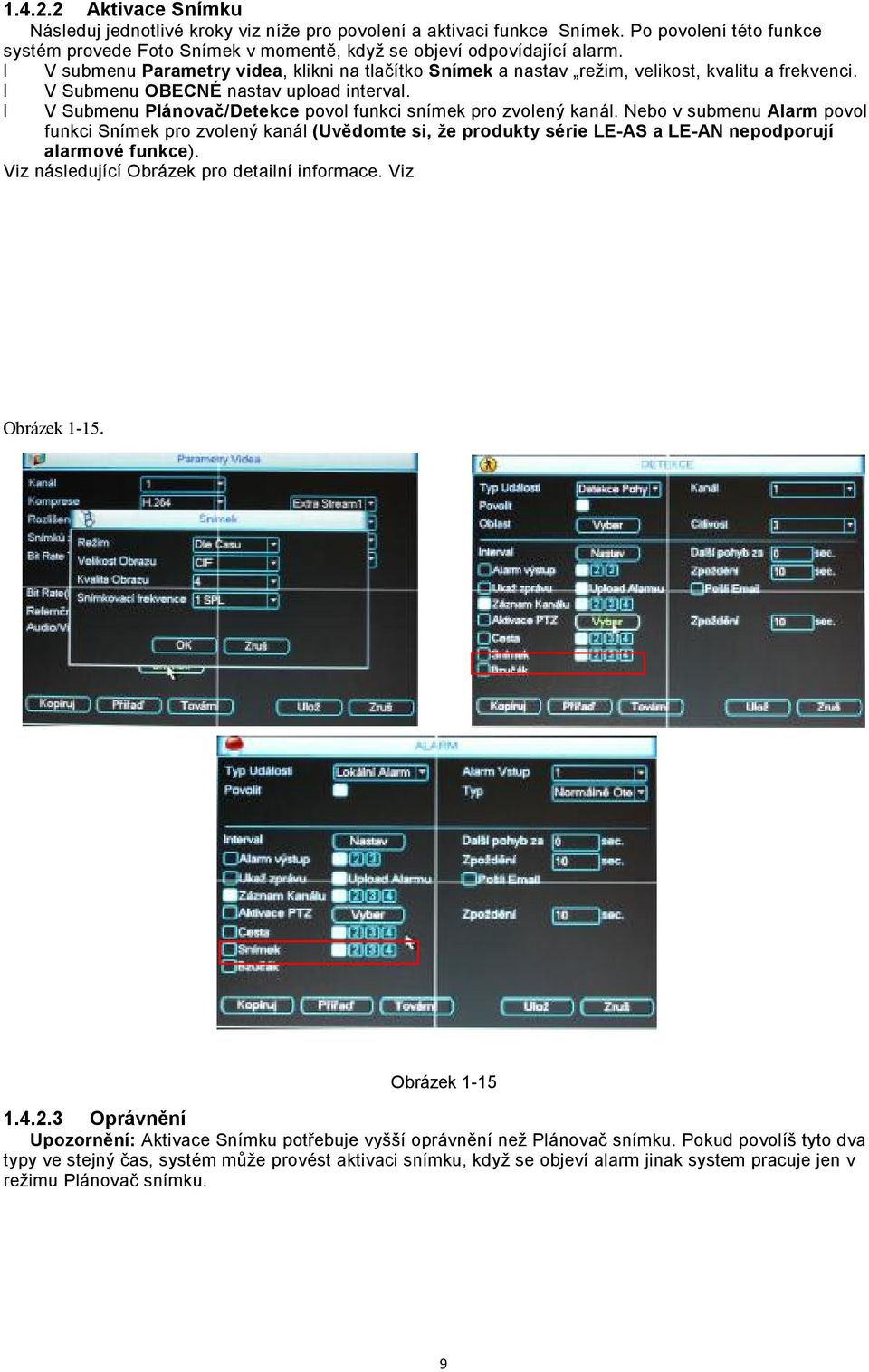

9 Aktivace Snímku Následuj jednotlivé kroky viz níže pro povolení a aktivaci funkce Snímek. Po povolení této funkce systém provede Foto Snímek v momentě, když se objeví odpovídající alarm. V submenu Parametry videa, klikni na tlačítko Snímek a nastav režim, velikost, kvalitu a frekvenci. V Submenu OBECNÉ nastav upload interval. V Submenu Plánovač/Detekce povol funkci snímek pro zvolený kanál. Nebo v submenu Alarm povol funkci Snímek pro zvolený kanál (Uvědomte si, že produkty série LE-AS a LE-AN nepodporují alarmové funkce). Viz následující Obrázek pro detailní informace. Viz Obrázek Obrázek Oprávnění Upozornění: Aktivace Snímku potřebuje vyšší oprávnění než Plánovač snímku. Pokud povolíš tyto dva typy ve stejný čas, systém může provést aktivaci snímku, když se objeví alarm jinak system pracuje jen v režimu Plánovač snímku. 9

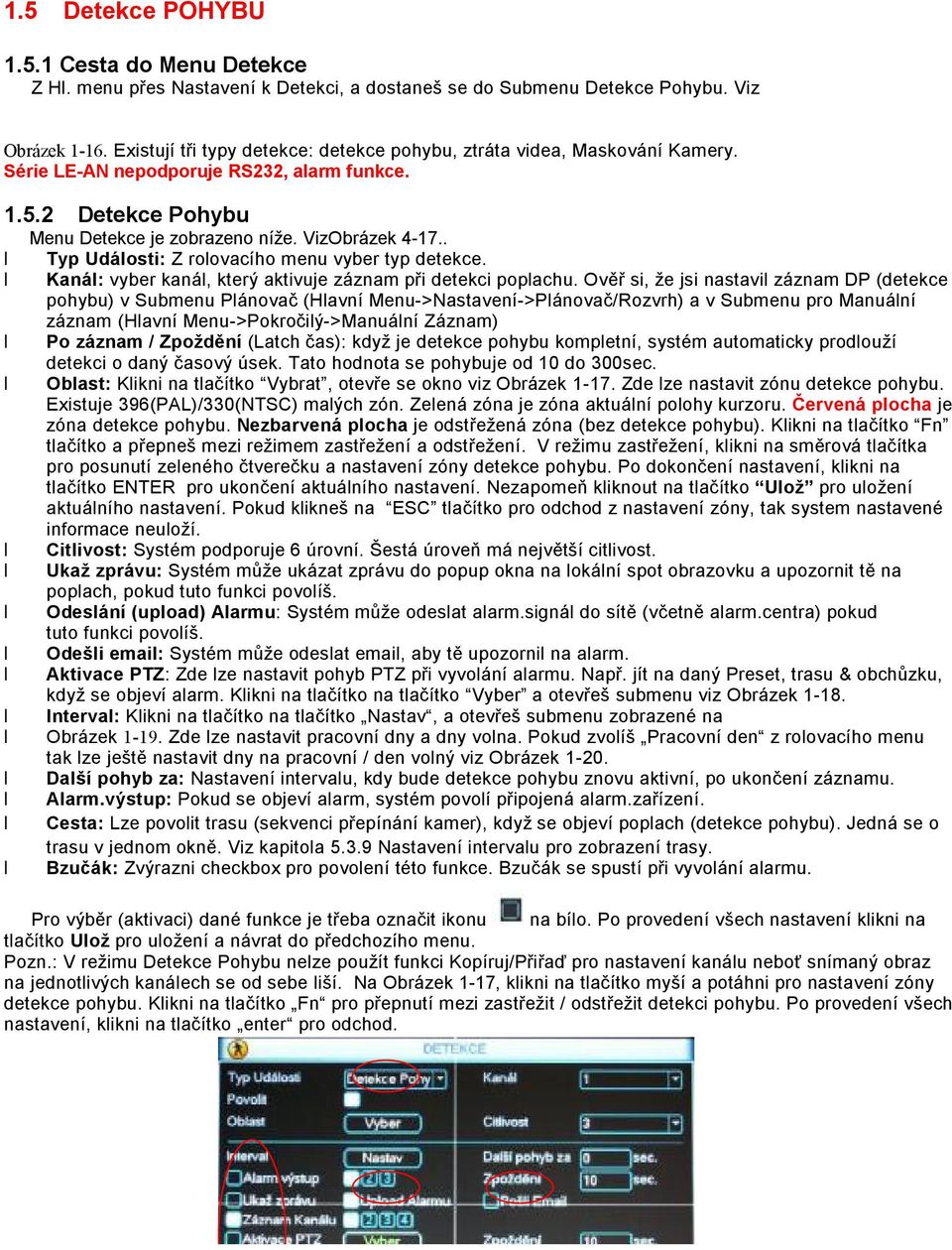

10 1.5 Detekce POHYBU Cesta do Menu Detekce Z Hl. menu přes Nastavení k Detekci, a dostaneš se do Submenu Detekce Pohybu. Viz Obrázek Existují tři typy detekce: detekce pohybu, ztráta videa, Maskování Kamery. Série LE-AN nepodporuje RS232, alarm funkce Detekce Pohybu Menu Detekce je zobrazeno níže. VizObrázek Typ Události: Z rolovacího menu vyber typ detekce. Kanál: vyber kanál, který aktivuje záznam při detekci poplachu. Ověř si, že jsi nastavil záznam DP (detekce pohybu) v Submenu Plánovač (Hlavní Menu->Nastavení->Plánovač/Rozvrh) a v Submenu pro Manuální záznam (Hlavní Menu->Pokročilý->Manuální Záznam) Po záznam / Zpoždění (Latch čas): když je detekce pohybu kompletní, systém automaticky prodlouží detekci o daný časový úsek. Tato hodnota se pohybuje od 10 do 300sec. Oblast: Klikni na tlačítko Vybrat, otevře se okno viz Obrázek Zde lze nastavit zónu detekce pohybu. Existuje 396(PAL)/330(NTSC) malých zón. Zelená zóna je zóna aktuální polohy kurzoru. Červená plocha je zóna detekce pohybu. Nezbarvená plocha je odstřežená zóna (bez detekce pohybu). Klikni na tlačítko Fn tlačítko a přepneš mezi režimem zastřežení a odstřežení. V režimu zastřežení, klikni na směrová tlačítka pro posunutí zeleného čtverečku a nastavení zóny detekce pohybu. Po dokončení nastavení, klikni na tlačítko ENTER pro ukončení aktuálního nastavení. Nezapomeň kliknout na tlačítko Ulož pro uložení aktuálního nastavení. Pokud klikneš na ESC tlačítko pro odchod z nastavení zóny, tak system nastavené informace neuloží. Citlivost: Systém podporuje 6 úrovní. Šestá úroveň má největší citlivost. Ukaž zprávu: Systém může ukázat zprávu do popup okna na lokální spot obrazovku a upozornit tě na poplach, pokud tuto funkci povolíš. Odeslání (upload) Alarmu: Systém může odeslat alarm.signál do sítě (včetně alarm.centra) pokud tuto funkci povolíš. Odešli Systém může odeslat , aby tě upozornil na alarm. Aktivace PTZ: Zde lze nastavit pohyb PTZ při vyvolání alarmu. Např. jít na daný Preset, trasu & obchůzku, když se objeví alarm. Klikni na tlačítko na tlačítko Vyber a otevřeš submenu viz Obrázek Interval: Klikni na tlačítko na tlačítko Nastav, a otevřeš submenu zobrazené na Obrázek Zde lze nastavit pracovní dny a dny volna. Pokud zvolíš Pracovní den z rolovacího menu tak lze ještě nastavit dny na pracovní / den volný viz Obrázek Další pohyb za: Nastavení intervalu, kdy bude detekce pohybu znovu aktivní, po ukončení záznamu. Alarm.výstup: Pokud se objeví alarm, systém povolí připojená alarm.zařízení. Cesta: Lze povolit trasu (sekvenci přepínání kamer), když se objeví poplach (detekce pohybu). Jedná se o trasu v jednom okně. Viz kapitola Nastavení intervalu pro zobrazení trasy. Bzučák: Zvýrazni checkbox pro povolení této funkce. Bzučák se spustí při vyvolání alarmu. Pro výběr (aktivaci) dané funkce je třeba označit ikonu na bílo. Po provedení všech nastavení klikni na tlačítko Ulož pro uložení a návrat do předchozího menu. Pozn.: V režimu Detekce Pohybu nelze použít funkci Kopíruj/Přiřaď pro nastavení kanálu neboť snímaný obraz na jednotlivých kanálech se od sebe liší. Na Obrázek 1-17, klikni na tlačítko myší a potáhni pro nastavení zóny detekce pohybu. Klikni na tlačítko Fn pro přepnutí mezi zastřežit / odstřežit detekci pohybu. Po provedení všech nastavení, klikni na tlačítko enter pro odchod. 10

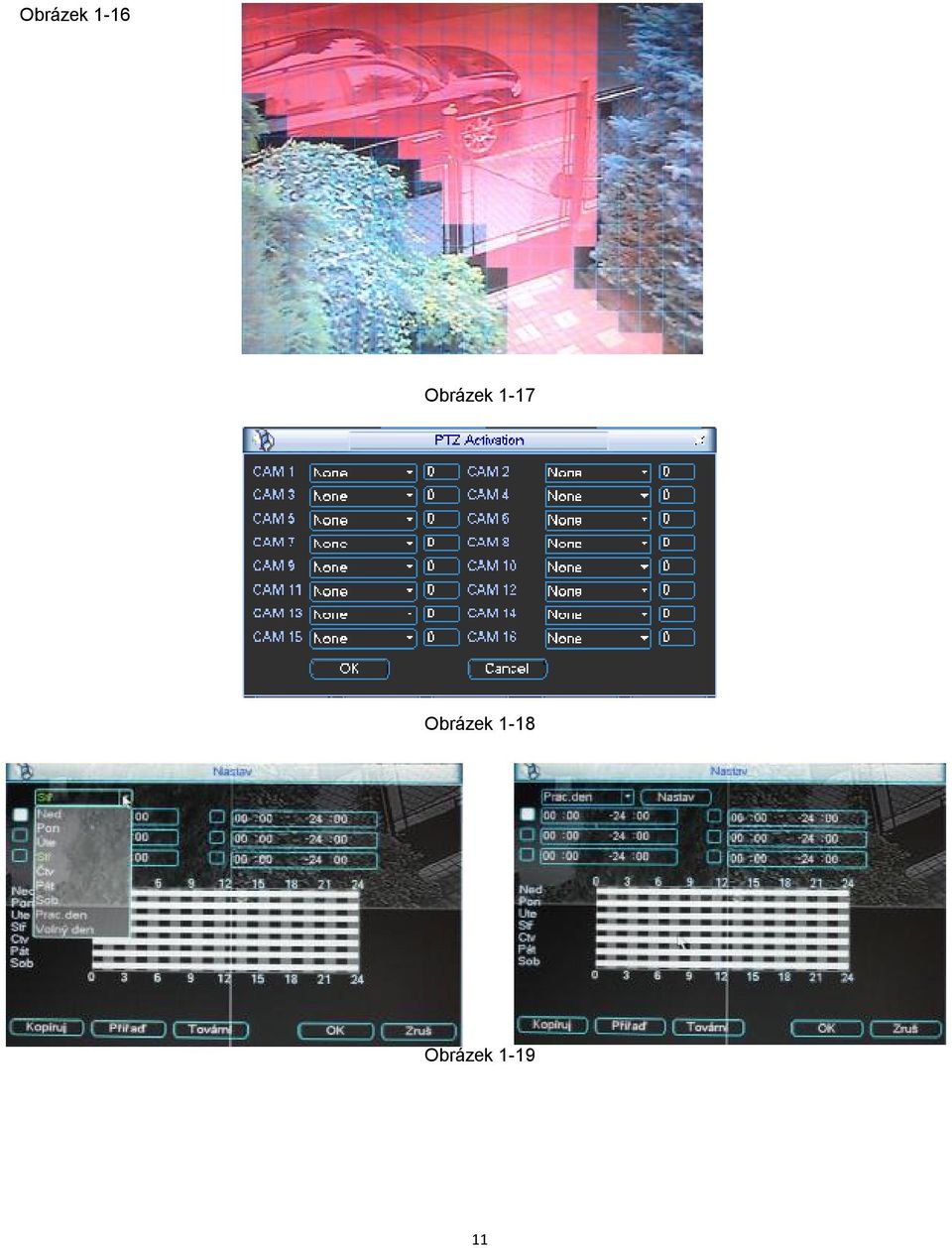

11 Obrázek 1-16 Obrázek 1-17 Obrázek 1-18 Obrázek

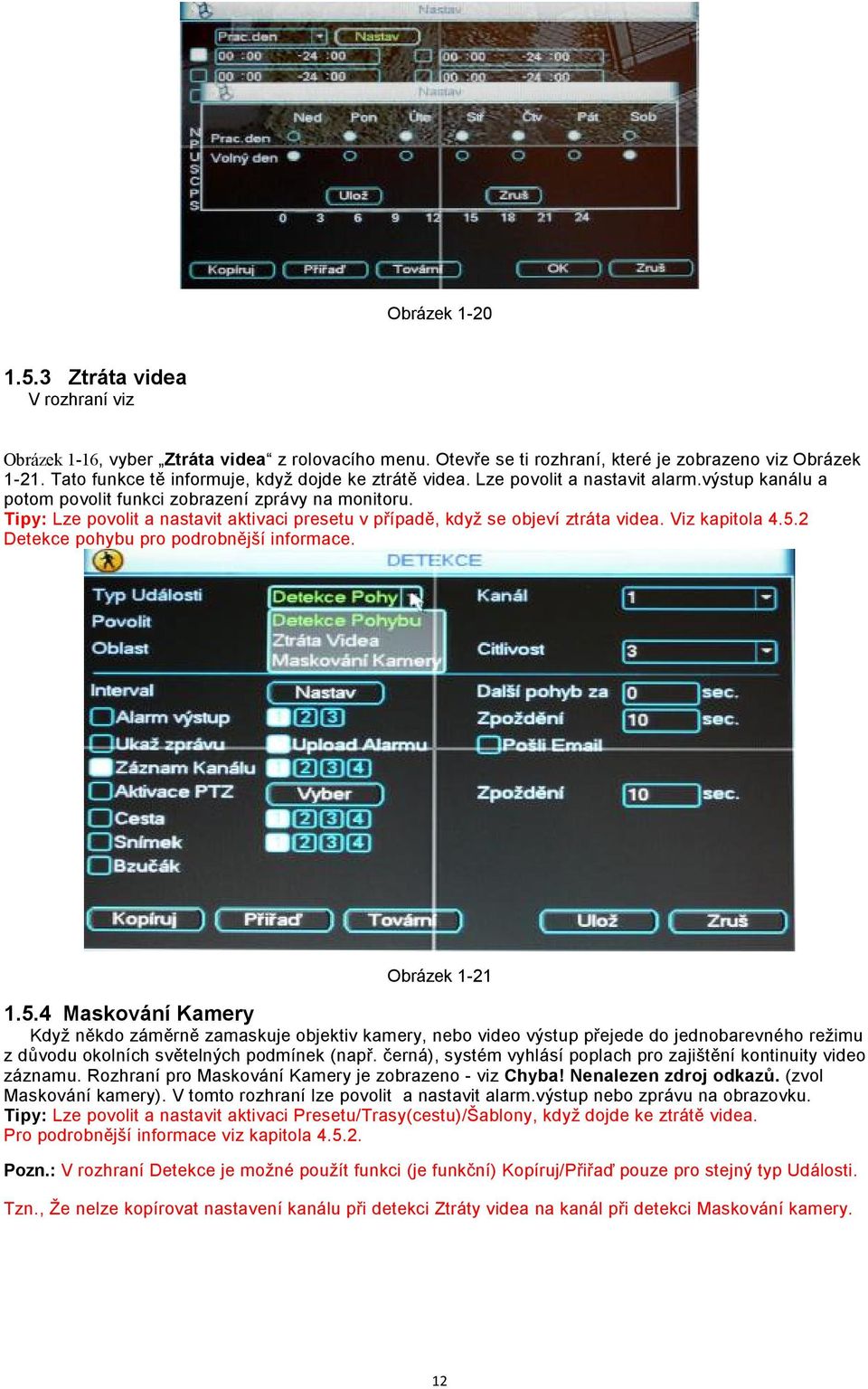

12 Obrázek Ztráta videa V rozhraní viz Obrázek 1-16, vyber Ztráta videa z rolovacího menu. Otevře se ti rozhraní, které je zobrazeno viz Obrázek Tato funkce tě informuje, když dojde ke ztrátě videa. Lze povolit a nastavit alarm.výstup kanálu a potom povolit funkci zobrazení zprávy na monitoru. Tipy: Lze povolit a nastavit aktivaci presetu v případě, když se objeví ztráta videa. Viz kapitola Detekce pohybu pro podrobnější informace. Obrázek Maskování Kamery Když někdo záměrně zamaskuje objektiv kamery, nebo video výstup přejede do jednobarevného režimu z důvodu okolních světelných podmínek (např. černá), systém vyhlásí poplach pro zajištění kontinuity video záznamu. Rozhraní pro Maskování Kamery je zobrazeno - viz Chyba! Nenalezen zdroj odkazů. (zvol Maskování kamery). V tomto rozhraní lze povolit a nastavit alarm.výstup nebo zprávu na obrazovku. Tipy: Lze povolit a nastavit aktivaci Presetu/Trasy(cestu)/Šablony, když dojde ke ztrátě videa. Pro podrobnější informace viz kapitola Pozn.: V rozhraní Detekce je možné použít funkci (je funkční) Kopíruj/Přiřaď pouze pro stejný typ Události. Tzn., Že nelze kopírovat nastavení kanálu při detekci Ztráty videa na kanál při detekci Maskování kamery. 12

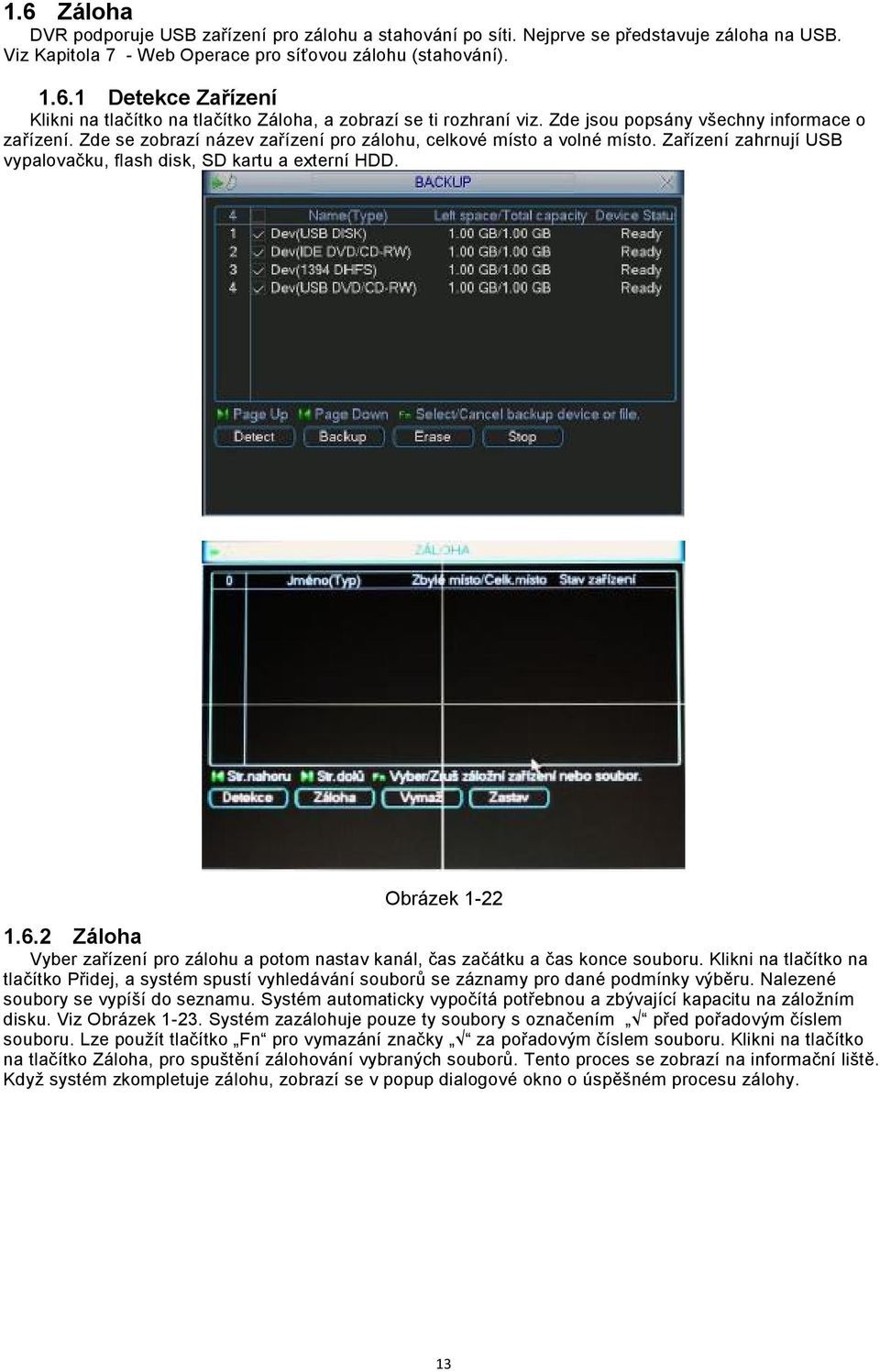

13 1.6 Záloha DVR podporuje USB zařízení pro zálohu a stahování po síti. Nejprve se představuje záloha na USB. Viz Kapitola 7 - Web Operace pro síťovou zálohu (stahování) Detekce Zařízení Klikni na tlačítko na tlačítko Záloha, a zobrazí se ti rozhraní viz. Zde jsou popsány všechny informace o zařízení. Zde se zobrazí název zařízení pro zálohu, celkové místo a volné místo. Zařízení zahrnují USB vypalovačku, flash disk, SD kartu a externí HDD. Obrázek Záloha Vyber zařízení pro zálohu a potom nastav kanál, čas začátku a čas konce souboru. Klikni na tlačítko na tlačítko Přidej, a systém spustí vyhledávání souborů se záznamy pro dané podmínky výběru. Nalezené soubory se vypíší do seznamu. Systém automaticky vypočítá potřebnou a zbývající kapacitu na záložním disku. Viz Obrázek Systém zazálohuje pouze ty soubory s označením před pořadovým číslem souboru. Lze použít tlačítko Fn pro vymazání značky za pořadovým číslem souboru. Klikni na tlačítko na tlačítko Záloha, pro spuštění zálohování vybraných souborů. Tento proces se zobrazí na informační liště. Když systém zkompletuje zálohu, zobrazí se v popup dialogové okno o úspěšném procesu zálohy. 13

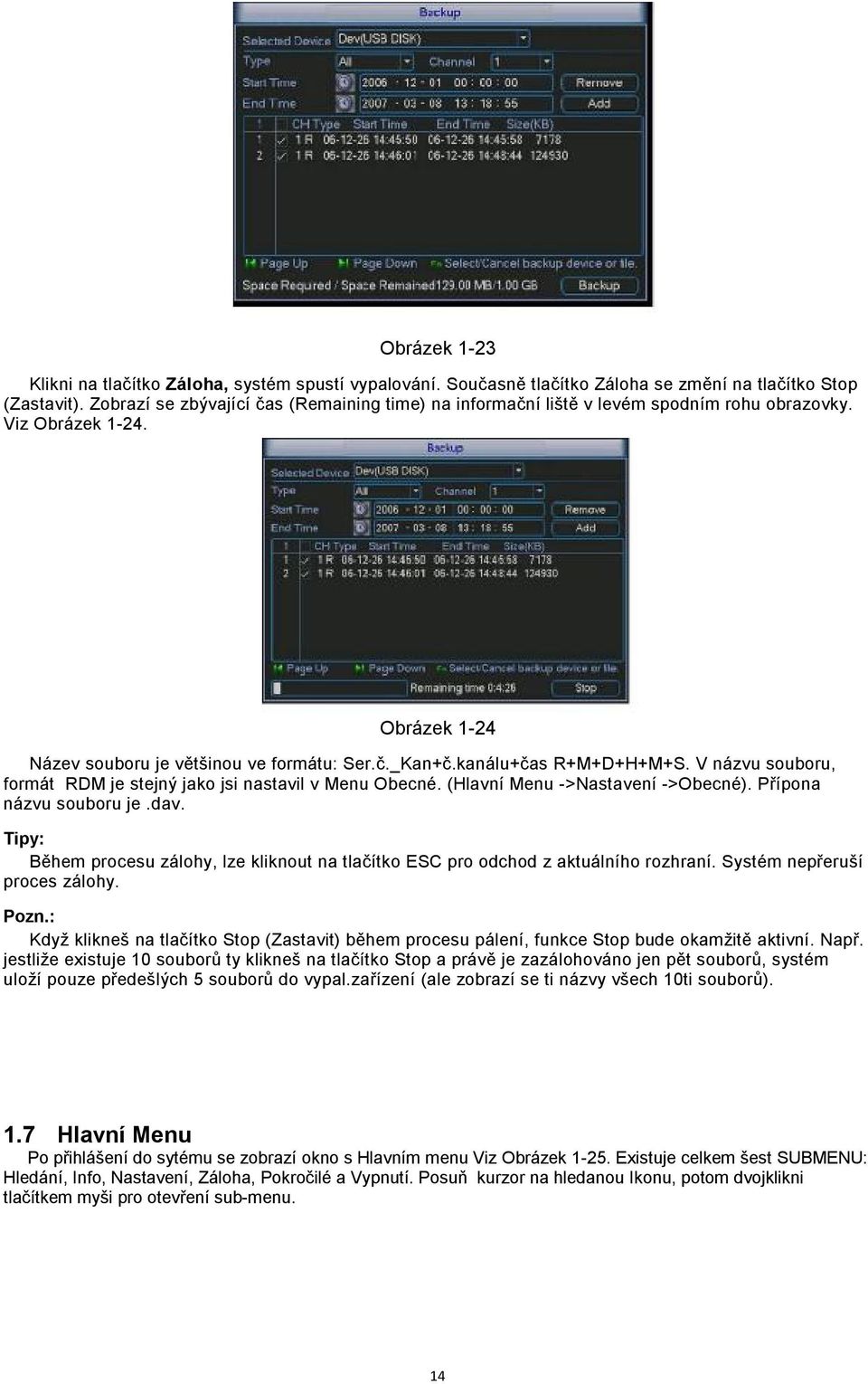

14 Obrázek 1-23 Klikni na tlačítko Záloha, systém spustí vypalování. Současně tlačítko Záloha se změní na tlačítko Stop (Zastavit). Zobrazí se zbývající čas (Remaining time) na informační liště v levém spodním rohu obrazovky. Viz Obrázek Obrázek 1-24 Název souboru je většinou ve formátu: Ser.č._Kan+č.kanálu+čas R+M+D+H+M+S. V názvu souboru, formát RDM je stejný jako jsi nastavil v Menu Obecné. (Hlavní Menu ->Nastavení ->Obecné). Přípona názvu souboru je.dav. Tipy: Během procesu zálohy, lze kliknout na tlačítko ESC pro odchod z aktuálního rozhraní. Systém nepřeruší proces zálohy. Pozn.: Když klikneš na tlačítko Stop (Zastavit) během procesu pálení, funkce Stop bude okamžitě aktivní. Např. jestliže existuje 10 souborů ty klikneš na tlačítko Stop a právě je zazálohováno jen pět souborů, systém uloží pouze předešlých 5 souborů do vypal.zařízení (ale zobrazí se ti názvy všech 10ti souborů). 1.7 Hlavní Menu Po přihlášení do sytému se zobrazí okno s Hlavním menu Viz Obrázek Existuje celkem šest SUBMENU: Hledání, Info, Nastavení, Záloha, Pokročilé a Vypnutí. Posuň kurzor na hledanou Ikonu, potom dvojklikni tlačítkem myši pro otevření sub-menu. 14

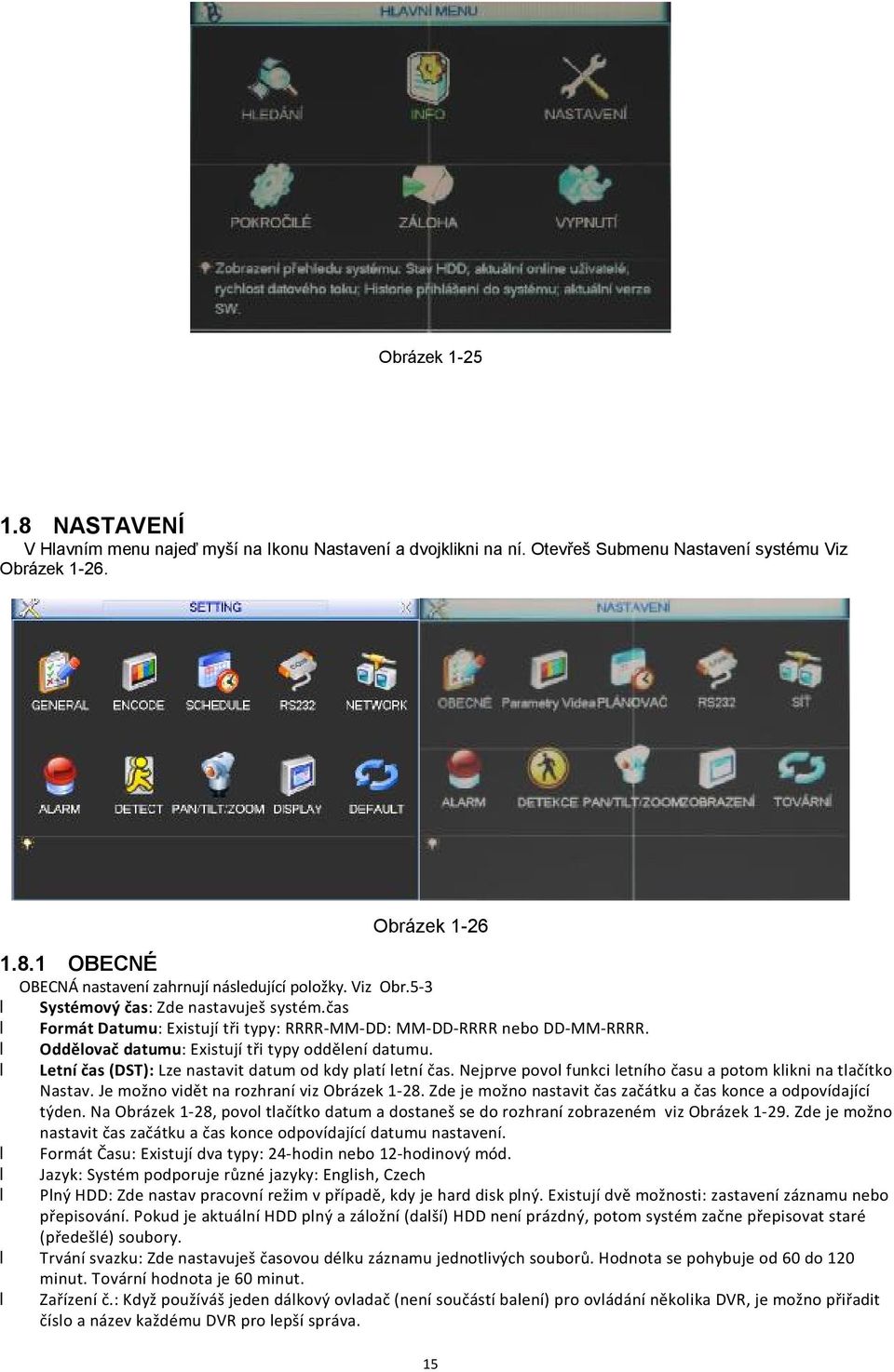

15 Obrázek NASTAVENÍ V Hlavním menu najeď myší na Ikonu Nastavení a dvojklikni na ní. Otevřeš Submenu Nastavení systému Viz Obrázek Obrázek OBECNÉ OBECNÁ nastavení zahrnují následující položky. Viz Obr.5-3 Systémový čas: Zde nastavuješ systém.čas Formát Datumu: Existují tři typy: RRRR-MM-DD: MM-DD-RRRR nebo DD-MM-RRRR. Oddělovač datumu: Existují tři typy oddělení datumu. Letní čas (DST): Lze nastavit datum od kdy platí letní čas. Nejprve povol funkci letního času a potom klikni na tlačítko Nastav. Je možno vidět na rozhraní viz Obrázek Zde je možno nastavit čas začátku a čas konce a odpovídající týden. Na Obrázek 1-28, povol tlačítko datum a dostaneš se do rozhraní zobrazeném viz Obrázek Zde je možno nastavit čas začátku a čas konce odpovídající datumu nastavení. Formát Času: Existují dva typy: 24-hodin nebo 12-hodinový mód. Jazyk: Systém podporuje různé jazyky: English, Czech Plný HDD: Zde nastav pracovní režim v případě, kdy je hard disk plný. Existují dvě možnosti: zastavení záznamu nebo přepisování. Pokud je aktuální HDD plný a záložní (další) HDD není prázdný, potom systém začne přepisovat staré (předešlé) soubory. Trvání svazku: Zde nastavuješ časovou délku záznamu jednotlivých souborů. Hodnota se pohybuje od 60 do 120 minut. Tovární hodnota je 60 minut. Zařízení č.: Když používáš jeden dálkový ovladač (není součástí balení) pro ovládání několika DVR, je možno přiřadit číslo a název každému DVR pro lepší správa. 15

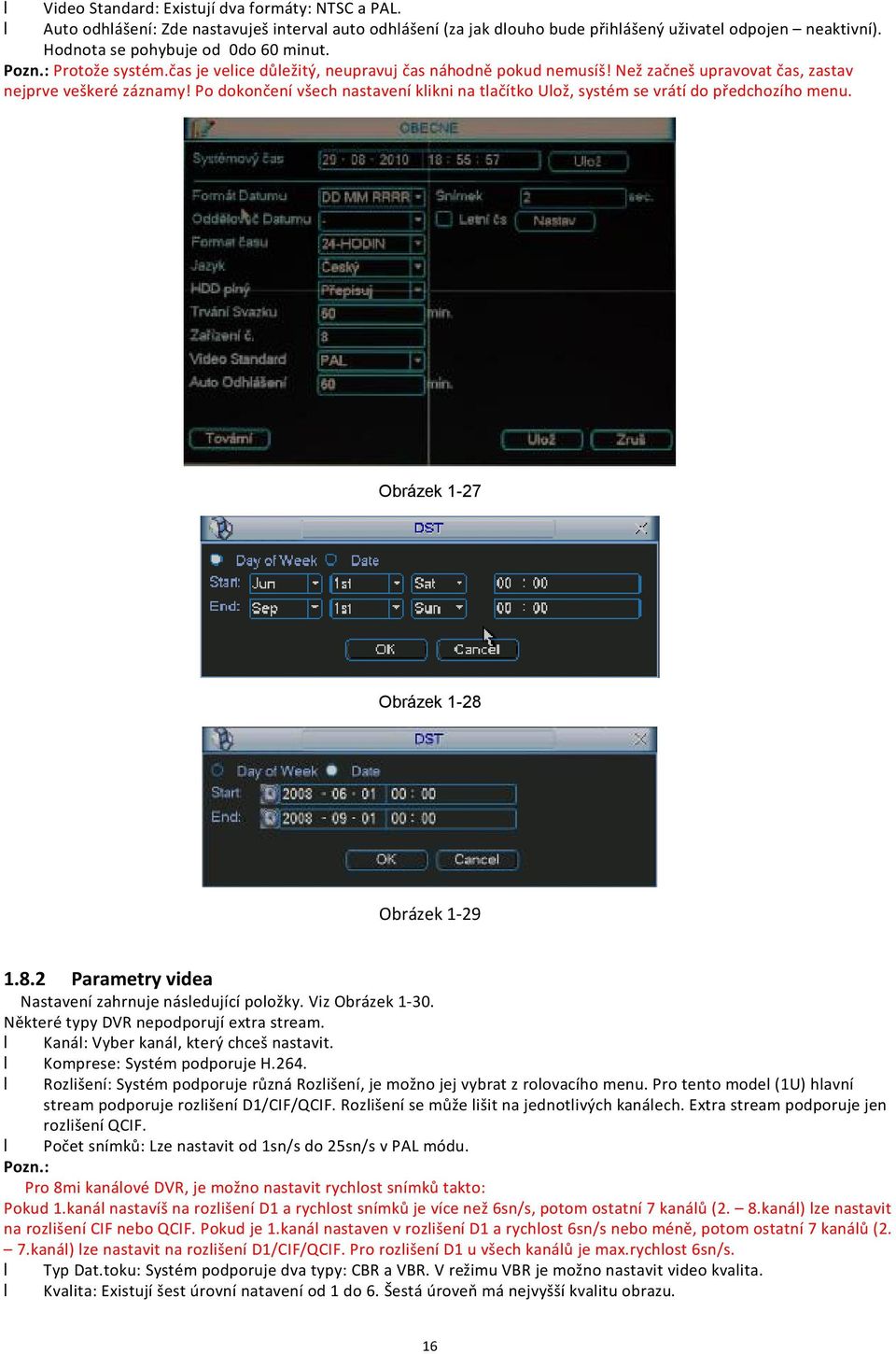

16 Video Standard: Existují dva formáty: NTSC a PAL. Auto odhlášení: Zde nastavuješ interval auto odhlášení (za jak dlouho bude přihlášený uživatel odpojen neaktivní). Hodnota se pohybuje od 0do 60 minut. Pozn.: Protože systém.čas je velice důležitý, neupravuj čas náhodně pokud nemusíš! Než začneš upravovat čas, zastav nejprve veškeré záznamy! Po dokončení všech nastavení klikni na tlačítko Ulož, systém se vrátí do předchozího menu. Obrázek 1-27 Obrázek 1-28 Obrázek Parametry videa Nastavení zahrnuje následující položky. Viz Obrázek Některé typy DVR nepodporují extra stream. Kanál: Vyber kanál, který chceš nastavit. Komprese: Systém podporuje H.264. Rozlišení: Systém podporuje různá Rozlišení, je možno jej vybrat z rolovacího menu. Pro tento model (1U) hlavní stream podporuje rozlišení D1/CIF/QCIF. Rozlišení se může lišit na jednotlivých kanálech. Extra stream podporuje jen rozlišení QCIF. Počet snímků: Lze nastavit od 1sn/s do 25sn/s v PAL módu. Pozn.: Pro 8mi kanálové DVR, je možno nastavit rychlost snímků takto: Pokud 1.kanál nastavíš na rozlišení D1 a rychlost snímků je více než 6sn/s, potom ostatní 7 kanálů (2. 8.kanál) lze nastavit na rozlišení CIF nebo QCIF. Pokud je 1.kanál nastaven v rozlišení D1 a rychlost 6sn/s nebo méně, potom ostatní 7 kanálů (2. 7.kanál) lze nastavit na rozlišení D1/CIF/QCIF. Pro rozlišení D1 u všech kanálů je max.rychlost 6sn/s. Typ Dat.toku: Systém podporuje dva typy: CBR a VBR. V režimu VBR je možno nastavit video kvalita. Kvalita: Existují šest úrovní natavení od 1 do 6. Šestá úroveň má nejvyšší kvalitu obrazu. 16

17 Video/audio: Je možno povolit nebo zakázat video/audio. Vrstva: Klikni na tlačítko Vrstva, a otevřeš popup rozhraní viz Obrázek Oblast pokrytí (Privátní maska): Zde lze nastavit oblast privátní masky. Je možno táhnout myší pro nastavení správné velikosti sekce. Na jednom kanálu, systém umožňuje nastavit max. 4 zóny. Náhled/monitor: Existují 2 typy privátní masky. Náhled a Monitor. Náhled znamená, že privátní zóny se nezobrazují uživateli v režimu náhledu. Monitor znamená, že privátní zóny se nezobrazují uživateli v režimu monitoringu (v síti). Čas zobrazení: Je možno nastavit zda systém bude zobrazovat čas nebo ne když se přehrávají záznamy (v režimu přehrávání). Klikni na tlačítko Nastav a potom potáhni titulek do odpovídající pozice na obrazovce. Zobrazení Kanálu: Je možno nastavit, zda systém zobrazí číslo kanálu nebo ne v režimu přehrávání. Klikni na tlačítko Nastav a potom potáhni titulek do odpovídající pozice na obrazovce. Zvýrazni ikonu pro vybrání odpovídající funkce. Obrázek 1-30 Obrázek Plánovač (Rozvrh) Vrať se do kapitoly 4.4 Plánovač (rozvrh) RS232 Upozornění: Série DHxxLE-AS a Série DHxxLE-AN DVR nepodporují funkci RS232. RS232 rozhraní je zobrazeno viz níže. Existuje pět položek. Viz Obrázek Funkce: Existují několik zařízení, které lze vybrat. Konsole je for you to use the COM or mini-end software to aktualizace or debug the program. Ovládání klávesnicí znamená, že DVR bude ovládáno pomocí speciální klávesnice. Transparentní COM (adaptér) pro připojení k PC slouží k přímému přenosu dat. Protocol COM je pro funkci Karty overlay. Síť.klávesnice slouží pro ovládání zařízení po síti. PTZ matice se má připojit perifernímu maticovému ovládání. Přenos.rychlost (Baud rate): Je možno vybrat vhodnou přenos.rychlost. Datový tok (Data bit): Je možno vybrat vhodný dat.tok. Hodnota se pohybuje od 5 do 8. Stop bit: Existují tři hodnoty: 1 / 1.5 / 2. Parita: existují tři volby: žádná / lichá / sudá. Tovární nastavení systému je: Funkce: Konzole Baud rate: Data bit:8 17

18 Stop bit:1 Parita: Žádná Po kompletaci všech nastavení, klikni na tlačítko Ulož, systém se vrátí do předešlého menu. Obrázek Síť Zde Vlož síť. informace. Viz Obrázek IP adresa: Vlož IP adresa. DHCP: Pokud zvolíš tuto možnost, znamená to že IP adresa bude DVR přidělena automaticky sítí. Když povolíš DHCP funkci, není možno upravit IP/ Masku podsítě / Bránu. Tyto hodnoty určuje DHCP server. Pokud nemá povolenu tuto DHCP funkci, IP/ Maska podsítě/ Brána se zobrazí jako nula. Je potřeba zakázat DHCP funkci pro zobrazení aktuální Info o IP adrese. Pokud pracuje funkce PPPoE, není možné upravit IP/ Masku podsítě / Bránu. TCP port: Tovární hodnota je UDP port: Tovární hodnota je HTTP port: Tovární hodnota je 80. Max připojení: systém podporuje maximálně 10 uživatelů. 0 znamená, počet připojených klientů není omezen. Preferovaný DNS server: DNS IP adresa. Alternativní DNS: DNS alternativní IP adresa. Režim přenosu: Zde je možné nastavit poměr mezi Plynulost / Kvalita videa. Načtení LAN: Systém umí nejprve zpracovat stažená data pokud tuto funkci povolíš. Rychlost stahování je 1.5X nebo 2.0X normální rychlosti. Po kompletaci všech nastavení klikni na tlačítko Ulož, systém se vrátí do předchozího menu. 18

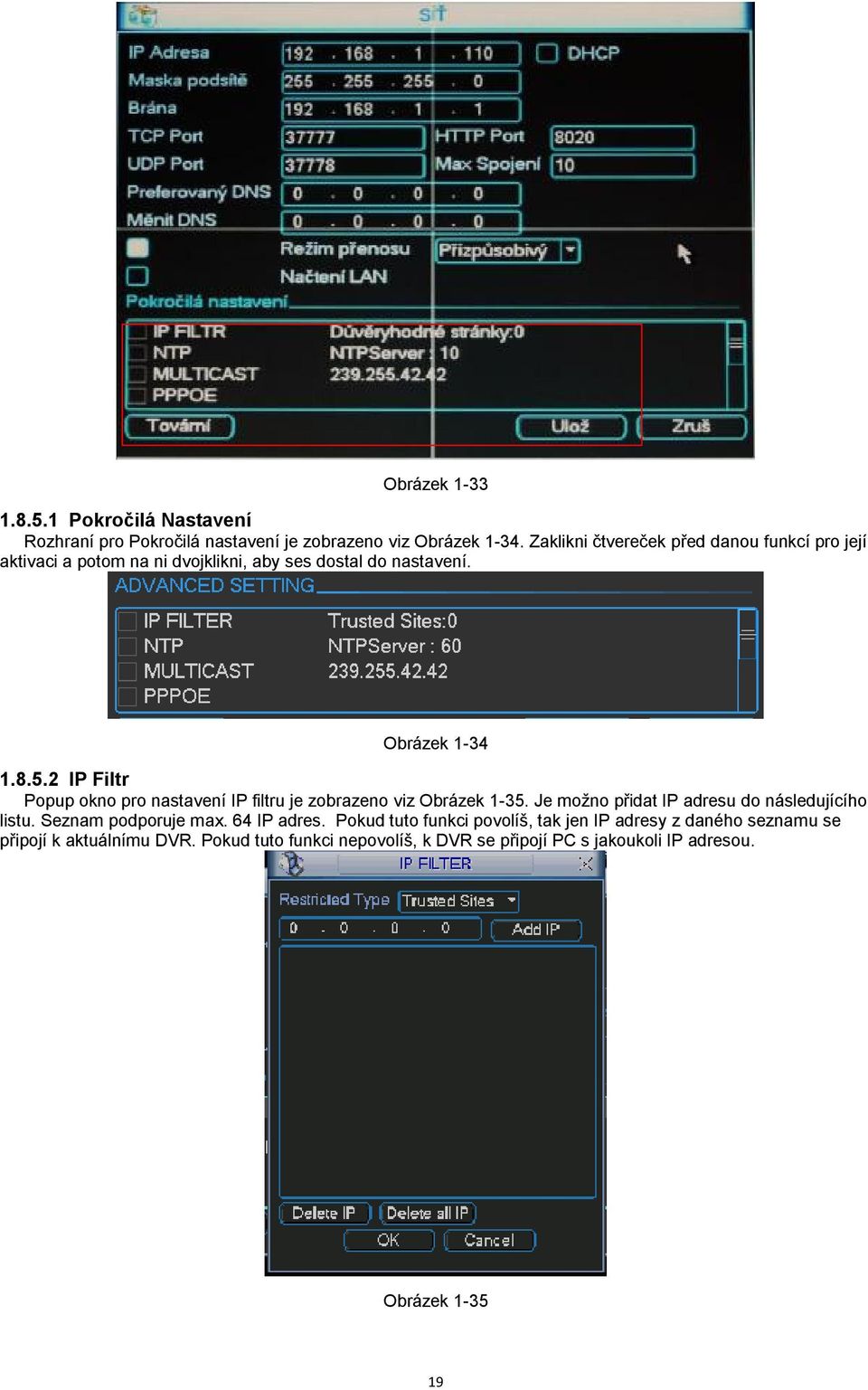

19 Obrázek Pokročilá Nastavení Rozhraní pro Pokročilá nastavení je zobrazeno viz Obrázek Zaklikni čtvereček před danou funkcí pro její aktivaci a potom na ni dvojklikni, aby ses dostal do nastavení. Obrázek IP Filtr Popup okno pro nastavení IP filtru je zobrazeno viz Obrázek Je možno přidat IP adresu do následujícího listu. Seznam podporuje max. 64 IP adres. Pokud tuto funkci povolíš, tak jen IP adresy z daného seznamu se připojí k aktuálnímu DVR. Pokud tuto funkci nepovolíš, k DVR se připojí PC s jakoukoli IP adresou. Obrázek

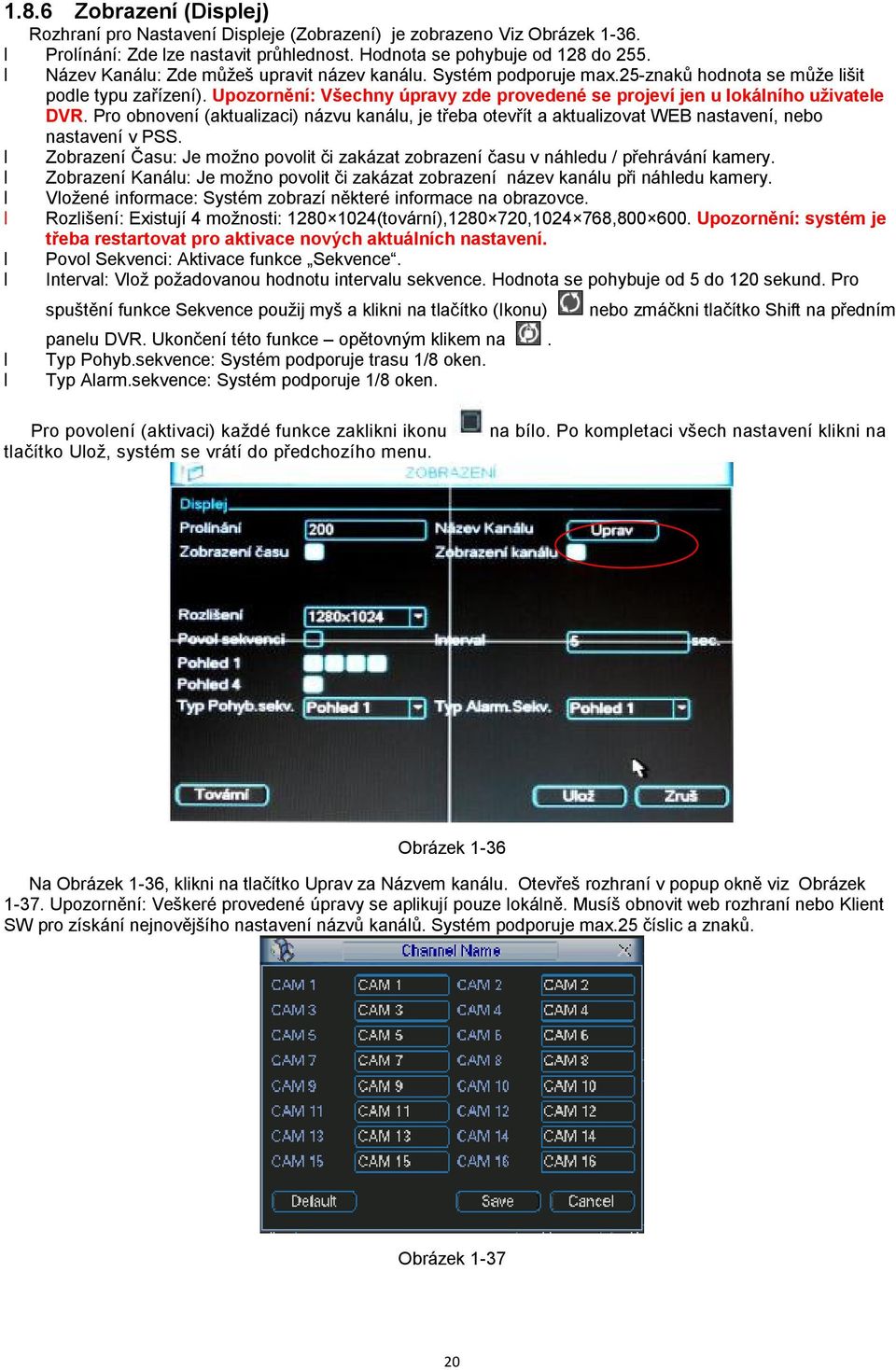

20 1.8.6 Zobrazení (Displej) Rozhraní pro Nastavení Displeje (Zobrazení) je zobrazeno Viz Obrázek Prolínání: Zde lze nastavit průhlednost. Hodnota se pohybuje od 128 do 255. Název Kanálu: Zde můžeš upravit název kanálu. Systém podporuje max.25-znaků hodnota se může lišit podle typu zařízení). Upozornění: Všechny úpravy zde provedené se projeví jen u lokálního uživatele DVR. Pro obnovení (aktualizaci) názvu kanálu, je třeba otevřít a aktualizovat WEB nastavení, nebo nastavení v PSS. Zobrazení Času: Je možno povolit či zakázat zobrazení času v náhledu / přehrávání kamery. Zobrazení Kanálu: Je možno povolit či zakázat zobrazení název kanálu při náhledu kamery. Vložené informace: Systém zobrazí některé informace na obrazovce. Rozlišení: Existují 4 možnosti: (tovární), , , Upozornění: systém je třeba restartovat pro aktivace nových aktuálních nastavení. Povol Sekvenci: Aktivace funkce Sekvence. Interval: Vlož požadovanou hodnotu intervalu sekvence. Hodnota se pohybuje od 5 do 120 sekund. Pro spuštění funkce Sekvence použij myš a klikni na tlačítko (Ikonu) panelu DVR. Ukončení této funkce opětovným klikem na. Typ Pohyb.sekvence: Systém podporuje trasu 1/8 oken. Typ Alarm.sekvence: Systém podporuje 1/8 oken. nebo zmáčkni tlačítko Shift na předním Pro povolení (aktivaci) každé funkce zaklikni ikonu tlačítko Ulož, systém se vrátí do předchozího menu. na bílo. Po kompletaci všech nastavení klikni na Obrázek 1-36 Na Obrázek 1-36, klikni na tlačítko Uprav za Názvem kanálu. Otevřeš rozhraní v popup okně viz Obrázek Upozornění: Veškeré provedené úpravy se aplikují pouze lokálně. Musíš obnovit web rozhraní nebo Klient SW pro získání nejnovějšího nastavení názvů kanálů. Systém podporuje max.25 číslic a znaků. Obrázek

21 V režimu Trasa (Obchůzka) je možno provádět následující úkony viz následující rozhraní. V pravém rohu, pravým klikem tlačítko myši nebo stiskem tlačítka Shift, je možno ovládat trasu. Existují dvě ikony: - umožňuje přepnutí okna ikona povolující funkce okna. Viz Obrázek Obrázek Tovární Klikni na ikonu Tovární, systém otevře dialogové okno. Zde je možné zvýraznit (zabílit) ikonu obnovení továrního nastavení. Viz Obrázek Vyber vše Obecné Parametry videa (Enkódování) Plánovač (Rozvrh) RS232 Síť Alarm Detekce Pan/tilt/zoom Zobrazení (Displej) Název Kanálu pro Pro výběr odpovídajícího nastavení zvýrazni čtvereček ikonu. Všechna nastavení budou aktivní po kliknutí na tlačítko Ulož, a systém se vrátí do předešlého menu. Upozornění! Barva Systémového menu, Jazyk, mód zobrazení času, video formát, IP adresa a uživatel.účet se neupraví do původního továrního nastavení po provedení operace nastavení továrních parametrů! 21

22 Obrázek Přehrávání (Hledání) Viz kapitola 1.3 Přehrávání (Hledání) Pokročilý Dvojklikni na ikonu Pokročilý v hlavním okně a otevřeš submenu Viz Obrázek V tomto Submenu existuje celkem devět funkčních tlačítek: HDD správa, alarm výstup, hlášení chyb, manuální záznam, účet, auto údržba, nastavení TV, card overlay a nastavení soubor zálohy. Obrázek Správa HDD Rozhraní pro zprávu a implementaci (zavádění) hard disků. Viz Obrázek Zde uvidíš typ aktuálního HDDku, stav, kapacitu a záznam.čas. Když HDD pracuje korektně, systém jej zobrazí jako O. Když HDD vykazuje chybu, systém jej zobrazí jako X. Je možné HDD Nastavit na z rozbalovacího menu: Obnov (vymaž všechna data na HDD) nebo Jen pro čtení. Upozornění: Pro aktivaci veškerých úprav je třeba systém restartovat. Obrázek 1-41 Klikni na tlačítko Nastavení alarmu, rozhraní je zobrazeno níže. Viz Obrázek (rozhraní je podobné jako v nastavení Hlášení chyb). Viz kapitola pro podrobnější informace. Zvýrazni (vyběl) ikonu pro výběr odpovídající funkce. 22

23 Obrázek Hlášení chyb Rozhraní pro Hlášení chyb je zobrazeno viz Obrázek Typ události: Existuje několik typů událostí jako je Žádný disk, Chyba disku, Žádné místo na disku, Rozpojení sítě, Konflikt IP. Alarm.výstup: Vyber aktivovaný alarm.výstup (vícenásobná volba). Zpoždění: Zde je možno nastavit odpovídající čas zpoždění. Hodnota se pohybuje od 10s do 300s. Systém automaticky zpozdí vypnutí alarmu na daný počet sekund a aktivování výstup po zrušení externího alarmu. Ukaž zprávu: Systém zobrazí v popup okně zprávu na lokální obrazovc aby tě upozornil na alarm, v okamžiku kdy se objeví. Upload (Odeslání) Alarmu: Systém odešle alarm.signál do sítě (včetně alarm.centra) pokud tuto funkci povolíš. Pošli Systém odeše aby tě upozornil na spuštěný alarm. Bzučák: Systém aktivuje bzučák když se objeví alarm. Obrázek Manuální Záznam Viz kapitola Manuální záznam. 23

24 Účet Zde lze nastavovat a spravovat účety. Viz Obrázek Jedná se o: Přidání nového uživatele Upravit uživateel Přidání skupiny Upravit skupinu Upravit heslo. Poz.: Po správu účtu: Existují 2 úrovně pro správu systémových účtů: skupina a uživatel. Neexistují žádná omezení počtu skupin a uživatelů. Pro správu uživatele nebo skupiny, existují dvě úrovně: admin a uživatel. Název uživatele a název skupiny může obsahovat 8 znaků. Jeden název lze použít jen jednou. Existují 4 tovární uživatelé: admin/888888/ a skrytý uživatel tovární. Vyjma uživatele 6666, ostatní uživatelé mají Administrátorská oprávnění. Skrytý uživatel tovární se používá jen pro interní správu a nelze ho vymazat. Pokud není přihlášen žádný uživatel, tak je automaticky přihlášen skrytý uživatel tovární. Je možno nastavit některá oprávnění jako je Náhled (monitoring) pro touho uživatele, takže může nahlížet některé kanály bez přihlášení. Jeden uživatel by měl patřit do jedné skupiny. Oprávnění Uživatele nemůžou překročit oprávnění skupiny. Ohledně znovupoužitelných funkcí: tyto funkce umožní více uživatelům použít stejný účet pro přihlášení. Po nastavení všech funkcí klikni na tlačítko Ulož, systém se vrátí do předchozího menu. Obrázek Auto Údržba Zde je možno nastavit čas automatického restartu a automatického vymazání starých souboru. Viz Obrázek Lze vybrat odpovídající nastavení z rolovacího menu. Po provedení všech nastavení, klikni na tlačítko Ulož, systém se vrátí do předchozího menu. 24

25 Obrázek Nastavení TV Zde je možné nastavit TV výstup. Viz Obrázek Potáhni jezdce na liště do požadované polohy u každé položky. Po provedení všech nastavení, klikni na tlačítko OK a systém se vrátí do předchozího menu. Obrázek Záloha Konfiguračního souboru (soubor Nastavení DVR ) Rozhraní pro zálohu souboru Nastavení systému je zobrazeno viz - Obrázek Tato funkce ti umožní zkopírovat aktuální nastavení (konfiguraci) systém do jiného zařízení. Obrázek Informace Zde jsou zobrazeny systémové informace. Existuje celkem pět položek: HDD (HDD info), BPS (Statistika streamovaných dat), Historie, Verze a Online Uživatel. Viz Obrázek

26 Obrázek HDD Informace Zde je v tabulce zobrazen typ hard disku, Celková kapacita, Volné místo, Čas začátku videa a stav. Viz Obrázek Ikona znamená aktuální HDD je normální = OK. X znamená CHYBA = HDD neexistuje. Pokud je disk zničený (poškozený), systém ukáže znak?. Nejprve odstraň poškozený disk než nainstaluješ (přidáš) disk nový. Pokud je hard disk v konfliktu, zkontroluj čas hard disku se systémovým časem, zda souhlasí či nikoli. Pokud ne, jdi do nastavení, Obecné a uprav systémový čas. Nakonec systém restartuj pro vyřešení tohoto problému. Po restartu systému, pokud existuje ještě nějaký konflikt, systém přejde přímo do rozhraní HDD info. Upozornění:, Systém tě nevyzve nutně se tímto problémem zabývat. Když se objeví problém s HDD, je možno zkontrolovat systém.čas a čas HDD, zda jsou stejné nebo ne. Pokud nejsou, přejdi do Menu Obecné (Kapitola 5.3.1) pro nastavení systémového času nebo přejdi do Správa HDD (Kapitola 5.5.1) pro formátování HDD a potom restartuj DVR. Obrázek 1-49 Tipy: Klikni na tlačítko Fn nebo klikni na tlačítko myši pro zobrazení Času záznamu HDDku, Typu HDD a času BPS Zde se zobrazuje aktuální video data stream (KB/s) a obsazené úložiště hard disku (MB/h). Viz Obrázek

27 Obrázek Historie Zde je zobrazena historie systému (soubor). Systém zobrazuje v tabulce následující informace. Viz Obrázek Systém zahrnuje tyto typy historie: - Vše, Systém, Konfig (Nastavení), Úložiště, Alarm.události, Záznam.operace, Účet, Vymazání Hist. atd. Vyber čas začátku a čas konce, potom klikni na tlačítko Hledej. Soubory se vylistují v tabulce. Klikni na tlačítko Str.nahoru/ Str.dolů pokud existuje více než 10 souborů. Obrázek Verze Zde jsou zobrazeny některé systémové informace. Viz Obrázek Kanály Alarm.Vstupy Alarm.Výstupy Verze FW: Datum vzniku: 27

28 Obrázek Online Uživatelé Zde lze spravovat online uživatele. Viz Obrázek Je možno odpojit jednoho uživatele nebo zablokovat jednoho uživatele pokud máte patřičná systémová opatření. Max. nastavitelný čas odpojení je sekund. Obrázek Vypnutí Dvojklikni na tlačítko Vypnutí, systém zobrazí v popup dialogové okno, kde si můžeš vybrat z rolovacího menu. Viz Obrázek Menu Odhlášení uživatele: Menu Odhlášení. Je potřeba Vložit heslo při následném přihlášení. Restart sytému: restartuje DVR. Vypnutí: Systém se vypne a napájení se odpojí. Přepni uživatele: Je možno použít jiný účet pro přihlášení. Obrázek

29 2 Ovládání přes WEB rozhraní Všechny popsané funkce se týkají pouze DVR velikosti 1U, které nepodporují funkci RS232. Tato zařízení nepodporují Alarm a funkci PTZ. Mohou existovat drobné rozdíly z důvodů různých verzí firmware. 2.1 Připojení Sítě Nejprve si zkontrolujte níže uvedené body: Správné připojení sítě Nastavení sítě u DVR a PC je OK. Viz nastavení sítě (hl.menu->nastavení->síť) Použij vyžádání ping ***.***.***.***(* IP adresa DVR) pro kontrolu zda je připojení OK nebo ne. Obvyklá zpětná hodnota TTL by měla být nižší než 255. Spusť IE a poté Vlož IP adresu DVR. Systém automaticky stáhne nejnovější WEB ovládání a nová verze automaticky přepíše verzi předchozí. Pokud chceš WEB ovládání odinstalovat, spusť uninstall webrec2.0.bat. Nebo jdi na C:\Program files\webrec a vymaž složku. Při odinstalaci uzavři veškeré otevřené aplikace WEB ovládání, nebo dojde k selhání celého procesu odinstalace. 2.2 Přihlášení Spusť IE a Vlož do příkazového řádku IP adresu DVR. Např viz obr.7-1. Pokud takto zadaný odkaz nefunguje zkus: (kde 8020 znamená HTTP port viz nastavení sítě v DVR) Zde vyplň IP adresu DVR Obrázek 2-1 V pop-up okně se vám objeví Varování, zda chcete instalovat webrec.cab soubor nebo ne. Zvol možnost ANO. Pokud se ti nepodaří nainstalovat soubor ActiveX, uprav si nastavení viz.obr

30 Obr 2-2 Pod instalaci se ti zobrazí následující rozhraní. Viz Obr 7-3. Vlož své uživatelské jméno a heslo. (tovární jméno je admin a heslo je admin ). Pozn.: Z bezpečnostních důvodů doporučujeme změnit heslo po prvním přihlášení. Po přihlášení se ti zobrazí hlavní okno. Viz Obr 7-6. Obr

31 Toto hlavní okno si můžeme rozdělit do několika sekcí. Sekce 1: Zde je 5 funkčních tlačítek: Natavení (Kapitola 7.3), Hledej (Kapitola 7.4), Alarm (Kapitola 7.5), Verze (Kapitola 7.6), Odhlášení (Kapitola 7.7). Sekce 2: Zde jsou čísla kanálů a 3 funkční tlačítka: Hlasový hovor, lokální přehrávání a Obnova. Sekce 3: PTZ nastavení (kapitola 7.2.2), Nastavení barev (kapitola 7.2.3), výběr cesty pro Snímek a pro Záznam videa. Sekce 4: Okno náhledu kamery v reálném čase. Upozornění: aktuální náhledové okno je ohraničeno zelenou čárou. Sekce 5: Zde lze přepínat mezi jednotlivými pohledy a kvalitou stream.videa, zároveň je možné vybírat plynulost videa nebo reálnost času. Systém podporuje Celou obrazovku / 1-okno / 4-okna / 6-oken / 8-oken / 9-oken / 13-oken / 16-oken / 20-oken / 25-oken / 36-oken. Viz Obrázek 7-4. Obrázek 2-4 Přepínání Náhledových oken. Systém podporuje 1/4/8/9/16-oken pro náhled v reálném-čase. Musíš mít odpovídající oprávnění pro správu zařízení přes WEB náhled. Nelze zobrazit náhled pokud nemáš odpovídající oprávnění pro náhled na kanál. Viz Obrázek 7-5. Prověř si, zda tuto funkci podporuje daná Série DVR. Sekce 1 Obrázek 2-5 Sekce 3 Sekce 2 Sekce 4 Sekce 5 Obrázek Náhled (Monitoring v reálném čase) V Sekci 2, klikni myši na název kanálu, který chceš zobrazit a ten se ti zobrazí v odpovídajícím aktuálním okně. V horním levém rohu, lze vidět IP zařízení, Číslo kanálu, streamovaná síť.data Obrázek 2-7 V horním pravém rohu, existuje šest funkčních tlačítek. Viz Obrázek

32 Obrázek 2-8 1: Digitální zoom: Klikni na levé tlačítko myši a potom levým přidrženým tlačítkem potáhni myško označení zóny, kterou chceš přiblížit (zoom in). Pravým klikem na tlačítko myš systém vrátíš do původního nastavení. 2: Změn režimu zobrazení: změní velikost náhledu nebo přepne do režimu celé obrazovky. 3: Lokální záznam. Když klikneš na tlačítko lokální záznam, systém spustí nahrávání na tvém PC a tlačítko se rozsvítí (zvýrazní). Je možno jít do systém složky stažených Záznamů pro prohlídnutí nahraného videosouboru. 4: Sejmout snímek. Je možno sejmout Fotosnímek důležitého videa. Všechny snímky se ukládají v systémové složce klientského PC (tovární nastavení): \download\picture. 5: Audio : Zapne nebo vypne audio.(nemá souvislost s nastavením Audia systému ) 6: Zavři video Viz Obrázek 7-9 pro informace o volbě a přepínání mezi hlavním streamem a vedlejším streamem videa kamery. Obrázek 2-9 Otevři Vše Je možno kliknout na toto tlačítko pro otevření všech kanálů (náhled všech kamer v multiscreenu). Obnovit Je možno kliknout na toto tlačítko pro obnovení seznamu Kamer. Hlasový Hovor (Zvuk/Hovor) Klikni na toto tlačítko a povol funkci audio hovoru. Klikni na tlačítko pro výběr Obousměrného hovoru. Existují dvě možnosti: TOVÁRNÍ / G711a. Upozornění:, Vložní audio port zařízení používá první audio kanál port pro komunikaci s klientem (konc.uživatelem). Během procesu obousměrného hovoru, systém ne enkóduje audio data z audio kanálu č.1. Lokální Přehrávání Přes Web rozhraní lze přehrávat Uložené soubory na kientském PC. Klikni na tlačítko Lokál.přehrávání, systém otevře v popup okno pro výběr lokálního souboru pro přehrávání (přípona.dav). Viz Obrázek

33 Obrázek PTZ Série DHxxLE-AN nepodporuje PTZ funkce. Než začneš používat funkce PTZ, Ověř si, že máš správně nastavený PTZ protokol. (Viz kapitola Nastavení-> Pan/Tilt/Zoom). Klikni na tlačítko PTZ a otevřeš rozhraní zobrazené viz Obrázek D inteligentní poziční tlačítko Je možno kliknout na ikonu pro rozbalení nebo skrytí Ovládání PTZ. Obrázek Směrová tlačítka a 3D poziční tlačítko Na Obrázku 7-10, existuje osm směrových tlačítek. Uprostřed osmi směrových tlačítek je tlačítko 3D inteligentní poziční tlačítko. Klikni na tlačítko 3D, systém se vrátí do režimu jedné obrazovky. Podrž levé tlačítko myši a potáhni po obraze pro nastavení velikosti sekce. Tak lze pohnout kamerou PTZ automaticky Rychlost 33

34 Systém podporuje osm stupňů rychlosti. Je možné zvolit rychlost z rolovacího menu. Rychlost 2 je rychlejší než Zoom/Focus/Clona Tabulka popisu funkčních tlačítek. Název Funkční Funkce Funkční Funkce tlačítko tlačítko Zoom Přibliž Oddal Focus Přibliž Oddal Clona zavři Otevři Na Obrázku 7-11, klikni na tlačítko Nastav PTZ v pravém rozbalovacím Menu pro otevření následujícího rozhraní. Viz Obrázek Obrázek Auto Scan Viz Obrázek 7-12, pohni Kamerou do požadované polohy a potom klikni na tlačítko levá hrana. Potom přesuň Kameru do druhé krajní polohy a potom klikni na tlačítko pravá hrana a nastav pravou hranu Obchůzka (šablona) Viz Obrázek 7-12, Vlož číslo obchůzky (šablony) a potom klikni na tlačítko Začni záznam pro spuštění PTZ pohybu. Vrať se na Obrázek 7-11 a zde proveď požadovaný pohyb PTZ kamerou. Pro dokončení operace klikni na tlačítko Ukonči záznam (v rozhraní viz Obr.7-12). Nyní je nastavena obchůzka (šablona) č.1. Upozornění: Zjisti si zda je tato funkce podporovaná vaší PTZ kamerou (v rámci komunikačního protokolu s VikVision DVR) Preset Viz Obrázek 7-12, posuň kamerou do požadované pozice včetně Zoom a potom Vlož číslo Presetu. Klikni na tlačítko Přidej, a tím si n nastavil Preset č Auto trasa Viz Obrázek 7-12, Vlož číslo Auto trasy hodnota a číslo Presetu. Klikni na tlačítko Přidej, a tím si přidal první preset do trasy. Opakuj tento postup pro přidání dalších presetů do této trasy Pomocná funkce Je možno vybrat z několika položek pomocné funkce z rolovacího menu. Viz Obrázek Matice (Matrix) Tato série produktů podporuje funkci Matrix. Je možno ovládat vkládání videa a přepínání výstupů Světlo a stěrač Pokud protokol PTZ podporuje funkci ovládání světla a stěrače je možné povolit/zakázat funkci světla a stěrače. 34

35 Obrázek Nastavení barev Klikni na tlačítko Nastav Barvu v sekci 3, rozhraní je zobrazeno viz Obrázek Vyber jeden kanál a potom nastav jas, kontrast, odstín a sytost. (Ohraničení Aktuálního kanálu je zelené). Nebo klikni na tlačítko Reset (tovární) pro použití továrního systémového nastavení. Obrázek Cesta Obrázku a Cesta Záznamu Klikni na tlačítko Více Nastavení v rozhraní viz Obrázek 7-14, a dostaneš se do rozhraní viz Obrázek Obrázek 2-15 Klikni na tlačítko CestaObr., otevře se ti rozhraní zobrazené viz Obrázek Klikni na tlačítko Prohlížet pro upravení cesty ukládání obrázků. 35

36 Obrázek 2-16 Klikni na tlačítko CestaZázn., otevře se ti rozhraní zobrazené viz Obrázek Klikni na tlačítko Prohlížet pro upravení cesty ukládání videosouborů. Obrázek 2-17 Klikni na tlačítko Restart, systém otevře popup okno s následujícím dialogem. Viz Obrázek 7-18, Klikni na tlačítko OK pro Restart. Obrázek 2-18 Pokud je přihlášen k DVR lokální uživatel nebo přihlášený WEB uživatel nemá dostatečná oprávnění pro restart zařízení, systém popup dialogové okno aby tě na to upozornil. 36
