1 Manuál Tryout instalace

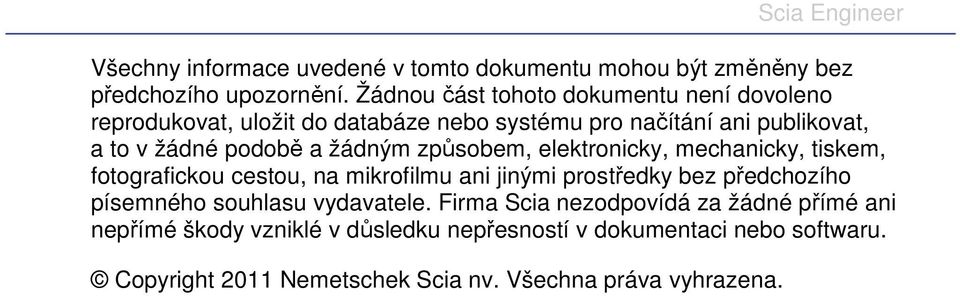

2 Všechny informace uvedené v tomto dokumentu mohou být změněny bez předchozího upozornění. Žádnou část tohoto dokumentu není dovoleno reprodukovat, uložit do databáze nebo systému pro načítání ani publikovat, a to v žádné podobě a žádným způsobem, elektronicky, mechanicky, tiskem, fotografickou cestou, na mikrofilmu ani jinými prostředky bez předchozího písemného souhlasu vydavatele. Firma Scia nezodpovídá za žádné přímé ani nepřímé škody vzniklé v důsledku nepřesností v dokumentaci nebo softwaru. Copyright 2011 Nemetschek Scia nv. Všechna práva vyhrazena.

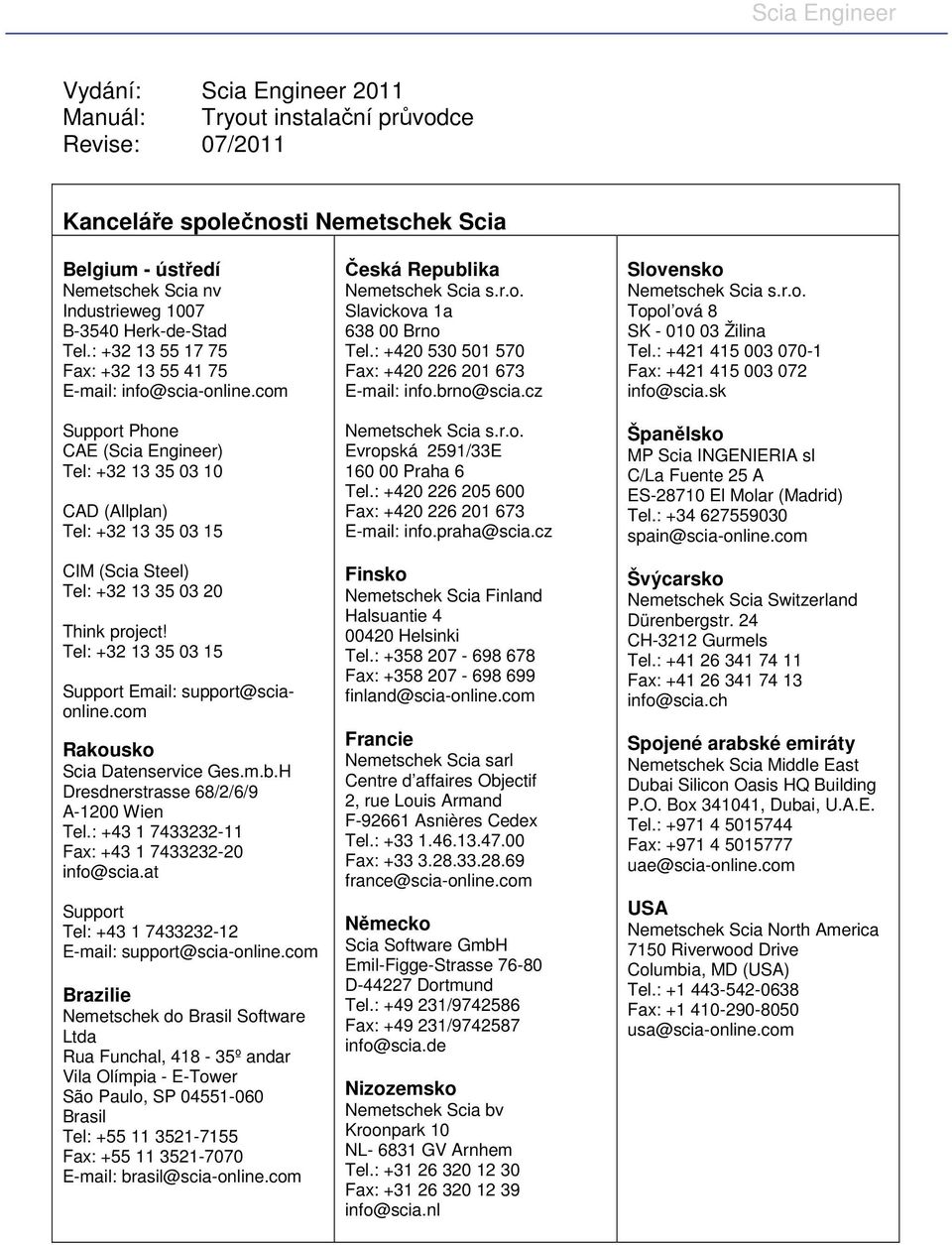

3 Vydání: Scia Engineer 2011 Manuál: Tryout instalační průvodce Revise: 07/2011 Kanceláře společnosti Nemetschek Scia Belgium - ústředí Nemetschek Scia nv Industrieweg 1007 B-3540 Herk-de-Stad Tel.: Fax: info@scia-online.com Support Phone CAE (Scia Engineer) Tel: CAD (Allplan) Tel: CIM (Scia Steel) Tel: Think project! Tel: Support support@sciaonline.com Rakousko Scia Datenservice Ges.m.b.H Dresdnerstrasse 68/2/6/9 A-1200 Wien Tel.: Fax: info@scia.at Support Tel: support@scia-online.com Brazilie Nemetschek do Brasil Software Ltda Rua Funchal, º andar Vila Olímpia - E-Tower São Paulo, SP Brasil Tel: Fax: brasil@scia-online.com Česká Republika Nemetschek Scia s.r.o. Slavickova 1a Brno Tel.: Fax: info.brno@scia.cz Nemetschek Scia s.r.o. Evropská 2591/33E Praha 6 Tel.: Fax: info.praha@scia.cz Finsko Nemetschek Scia Finland Halsuantie Helsinki Tel.: Fax: finland@scia-online.com Francie Nemetschek Scia sarl Centre d affaires Objectif 2, rue Louis Armand F Asnières Cedex Tel.: Fax: france@scia-online.com Německo Scia Software GmbH Emil-Figge-Strasse D Dortmund Tel.: / Fax: / info@scia.de Nizozemsko Nemetschek Scia bv Kroonpark 10 NL GV Arnhem Tel.: Fax: info@scia.nl Slovensko Nemetschek Scia s.r.o. Topol ová 8 SK Žilina Tel.: Fax: info@scia.sk Španělsko MP Scia INGENIERIA sl C/La Fuente 25 A ES El Molar (Madrid) Tel.: spain@scia-online.com Švýcarsko Nemetschek Scia Switzerland Dürenbergstr. 24 CH-3212 Gurmels Tel.: Fax: info@scia.ch Spojené arabské emiráty Nemetschek Scia Middle East Dubai Silicon Oasis HQ Building P.O. Box , Dubai, U.A.E. Tel.: Fax: uae@scia-online.com USA Nemetschek Scia North America 7150 Riverwood Drive Columbia, MD (USA) Tel.: Fax: usa@scia-online.com

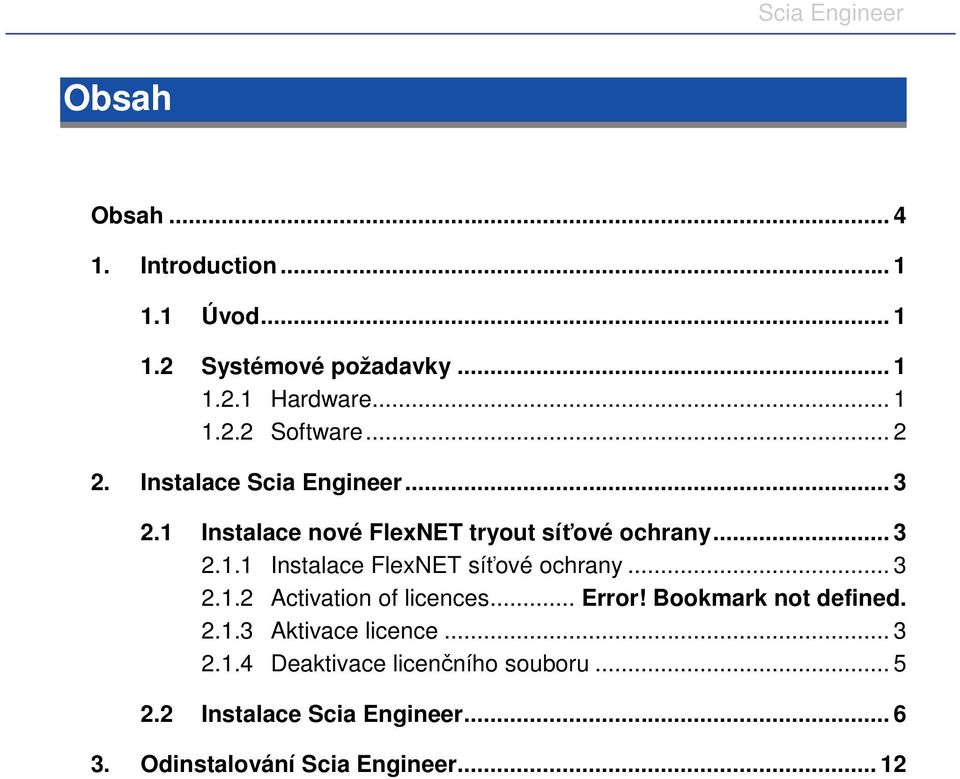

4 Obsah Obsah Introduction Úvod Systémové požadavky Hardware Software Instalace Scia Engineer Instalace nové FlexNET tryout síťové ochrany Instalace FlexNET síťové ochrany Activation of licences... Error! Bookmark not defined Aktivace licence Deaktivace licenčního souboru Instalace Scia Engineer Odinstalování Scia Engineer... 12

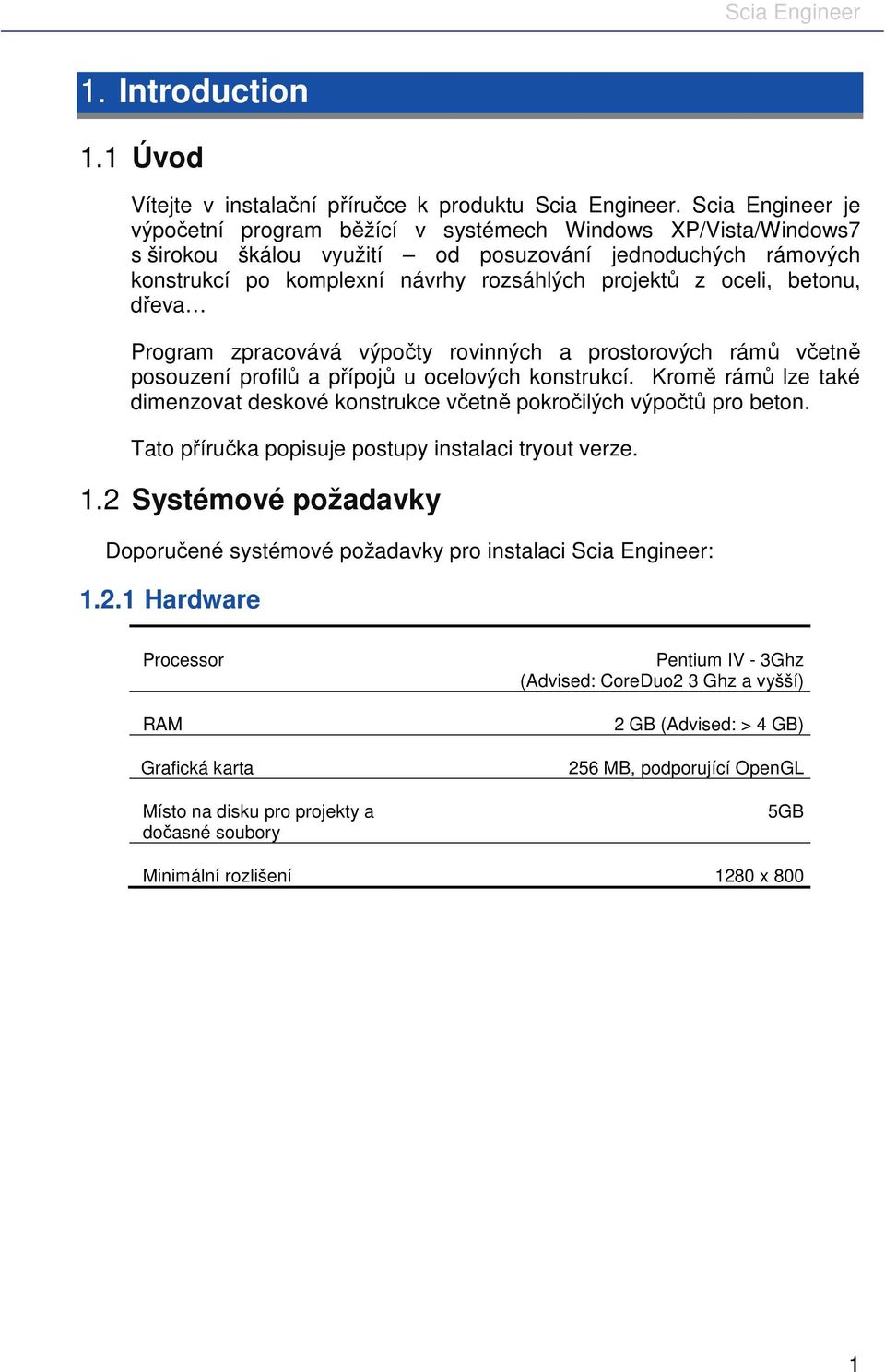

5 1. Introduction 1.1 Úvod Vítejte v instalační příručce k produktu Scia Engineer. Scia Engineer je výpočetní program běžící v systémech Windows XP/Vista/Windows7 s širokou škálou využití od posuzování jednoduchých rámových konstrukcí po komplexní návrhy rozsáhlých projektů z oceli, betonu, dřeva Program zpracovává výpočty rovinných a prostorových rámů včetně posouzení profilů a přípojů u ocelových konstrukcí. Kromě rámů lze také dimenzovat deskové konstrukce včetně pokročilých výpočtů pro beton. Tato příručka popisuje postupy instalaci tryout verze. 1.2 Systémové požadavky Doporučené systémové požadavky pro instalaci Scia Engineer: Hardware Processor RAM Grafická karta Místo na disku pro projekty a dočasné soubory Pentium IV - 3Ghz (Advised: CoreDuo2 3 Ghz a vyšší) 2 GB (Advised: > 4 GB) 256 MB, podporující OpenGL 5GB Minimální rozlišení 1280 x 800 1

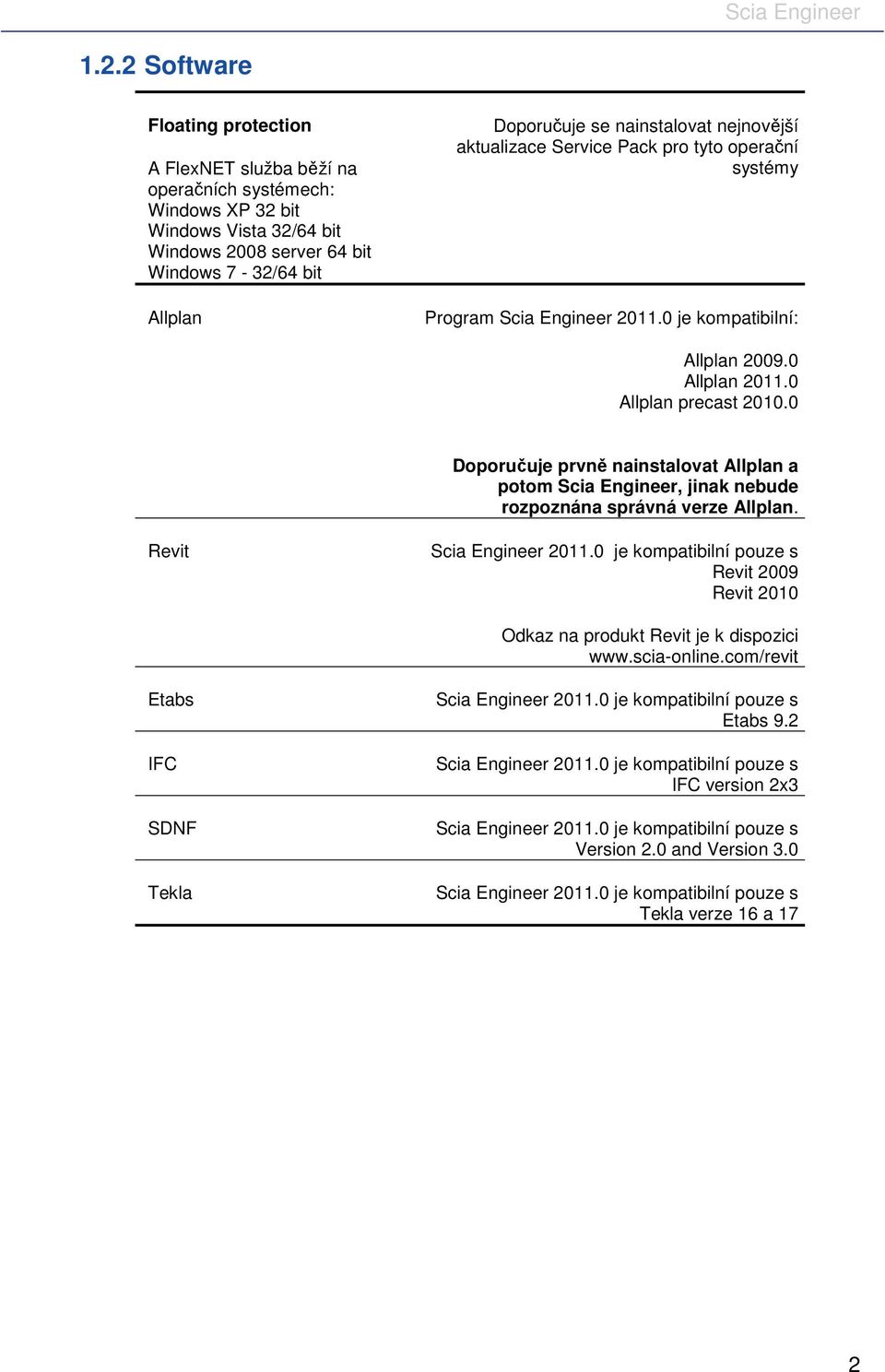

6 1.2.2 Software Floating protection A FlexNET služba běží na operačních systémech: Windows XP 32 bit Windows Vista 32/64 bit Windows 2008 server 64 bit Windows 7-32/64 bit Allplan Doporučuje se nainstalovat nejnovější aktualizace Service Pack pro tyto operační systémy Program Scia Engineer je kompatibilní: Allplan Allplan Allplan precast Doporučuje prvně nainstalovat Allplan a potom Scia Engineer, jinak nebude rozpoznána správná verze Allplan. Revit Scia Engineer je kompatibilní pouze s Revit 2009 Revit 2010 Odkaz na produkt Revit je k dispozici Etabs IFC SDNF Tekla Scia Engineer je kompatibilní pouze s Etabs 9.2 Scia Engineer je kompatibilní pouze s IFC version 2x3 Scia Engineer je kompatibilní pouze s Version 2.0 and Version 3.0 Scia Engineer je kompatibilní pouze s Tekla verze 16 a 17 2

7 2. Instalace Scia Engineer Tento odstavec popisuje postup instalace studentské verze Scia Engineer. Proces instalace je složen z následujících kroků: Instalace FlexNET studentské síťové ochrany Instalace Scia Engineer 2.1 Instalace nové FlexNET tryout síťové ochrany Instalační proces je složen z následujících kroků: Instalace FlexNET síťové ochrany na server/počítač Aktivace licenčního souboru Instalace FlexNET síťové ochrany 1. Rozbalit SciaFlexNet.zip 2. Spustit soubor Setup.exe 3. Instalovat FlexNET dle instrukcí na obrazovce. 4. Výchozí adresář pro instalaci FlexNET je: C:\Program Files\SCIA\FlexNET Aktivace licence 1. ID klíče je uskladněno v souboru s koncovkou *.*.lid, který Vám bude zaslán em. V tomto souboru je uložený autorizační kód pro FlexNET. 2. Otevřete soubor ActivationUtility.exe, defaultně ho najdete pod touto cestou: C:\Program Files\SCIA\FlexNET\ActivationUtility\ActivationUtility.exe Zástupce aplikace můžete najít na ploše Activation manager. (Scia správce aktivace) 3

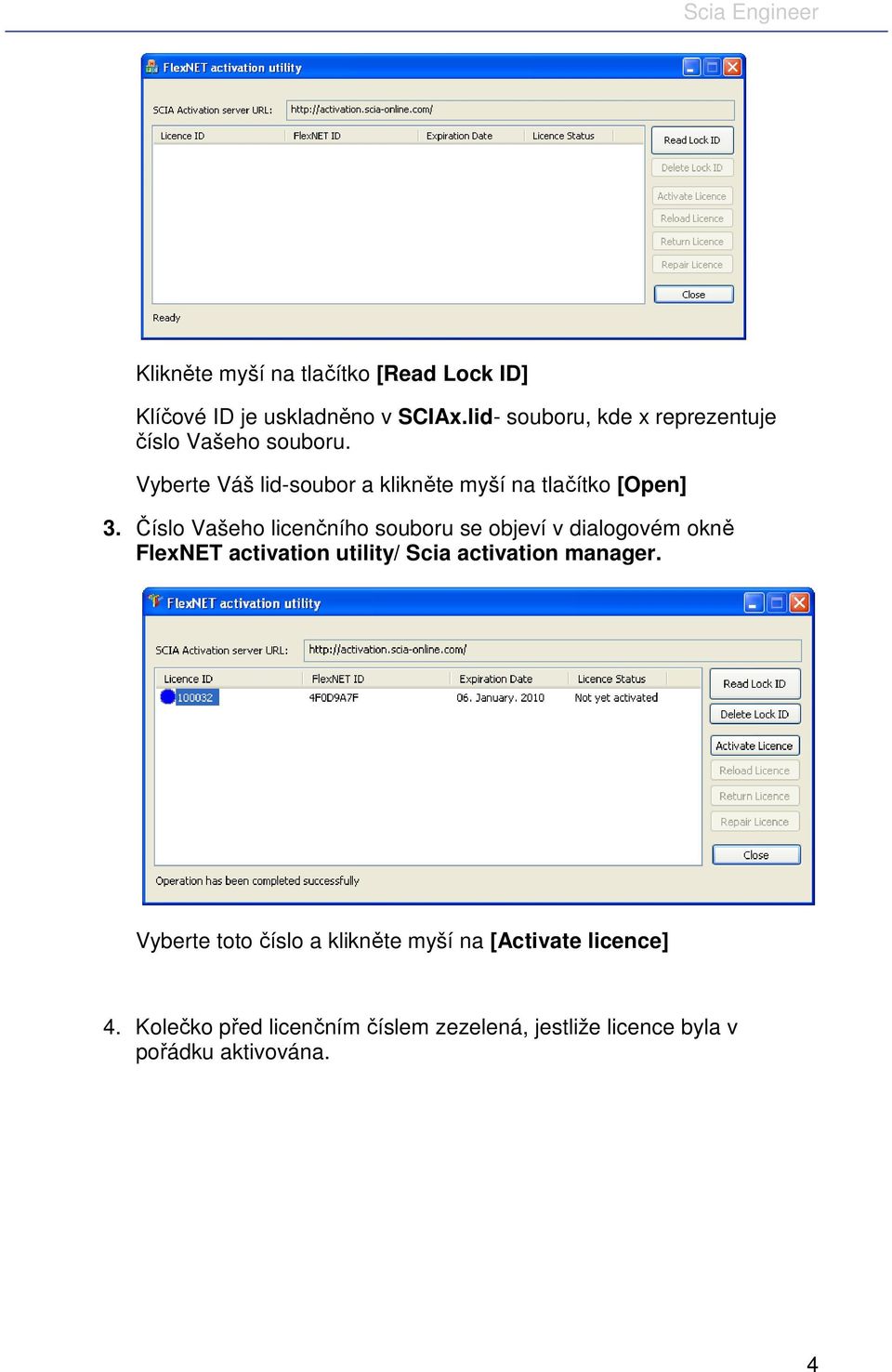

8 Klikněte myší na tlačítko [Read Lock ID] Klíčové ID je uskladněno v SCIAx.lid- souboru, kde x reprezentuje číslo Vašeho souboru. Vyberte Váš lid-soubor a klikněte myší na tlačítko [Open] 3. Číslo Vašeho licenčního souboru se objeví v dialogovém okně FlexNET activation utility/ Scia activation manager. Vyberte toto číslo a klikněte myší na [Activate licence] 4. Kolečko před licenčním číslem zezelená, jestliže licence byla v pořádku aktivována. 4

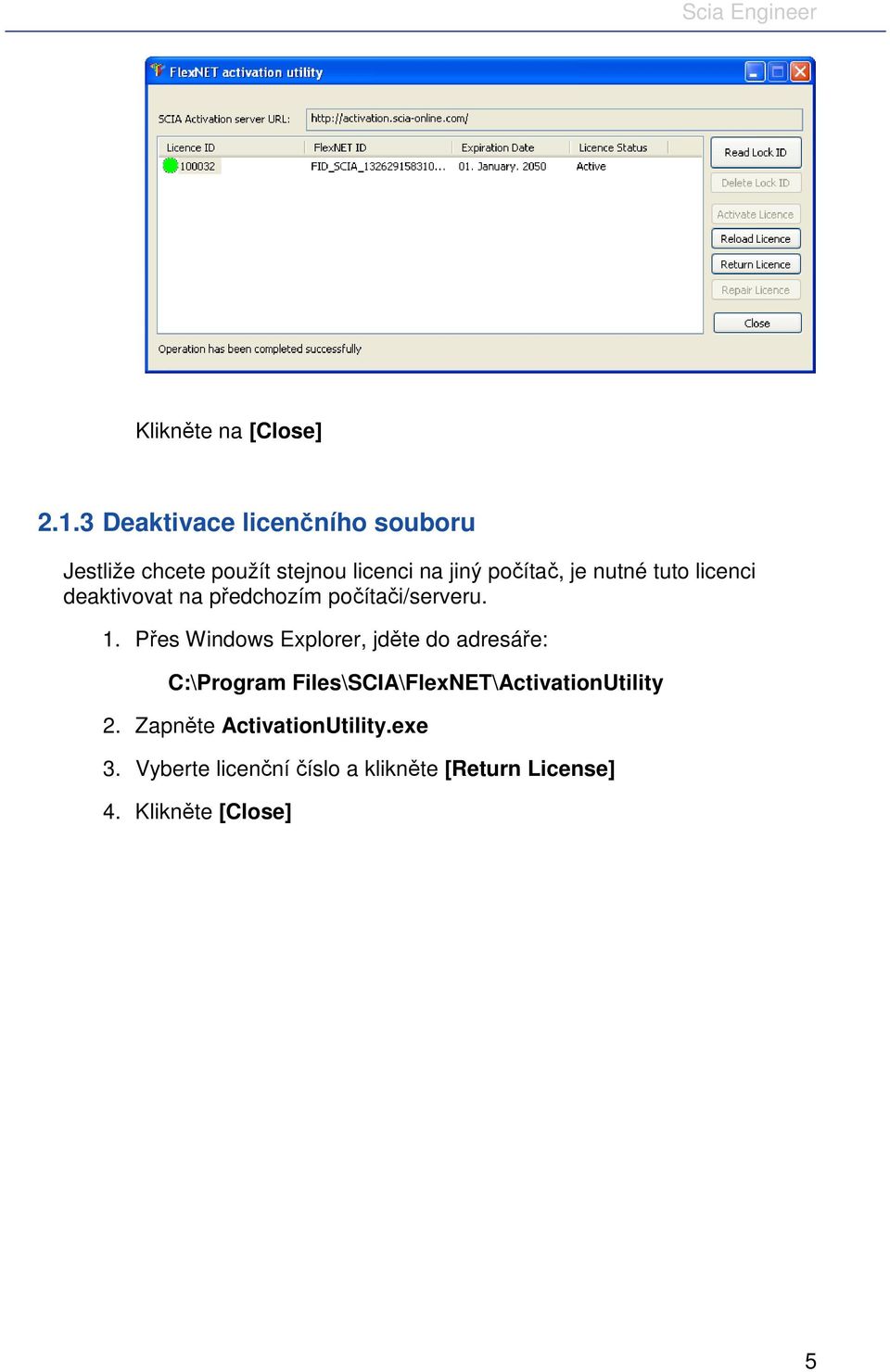

9 Klikněte na [Close] Deaktivace licenčního souboru Jestliže chcete použít stejnou licenci na jiný počítač, je nutné tuto licenci deaktivovat na předchozím počítači/serveru. 1. Přes Windows Explorer, jděte do adresáře: C:\Program Files\SCIA\FlexNET\ActivationUtility 2. Zapněte ActivationUtility.exe 3. Vyberte licenční číslo a klikněte [Return License] 4. Klikněte [Close] 5

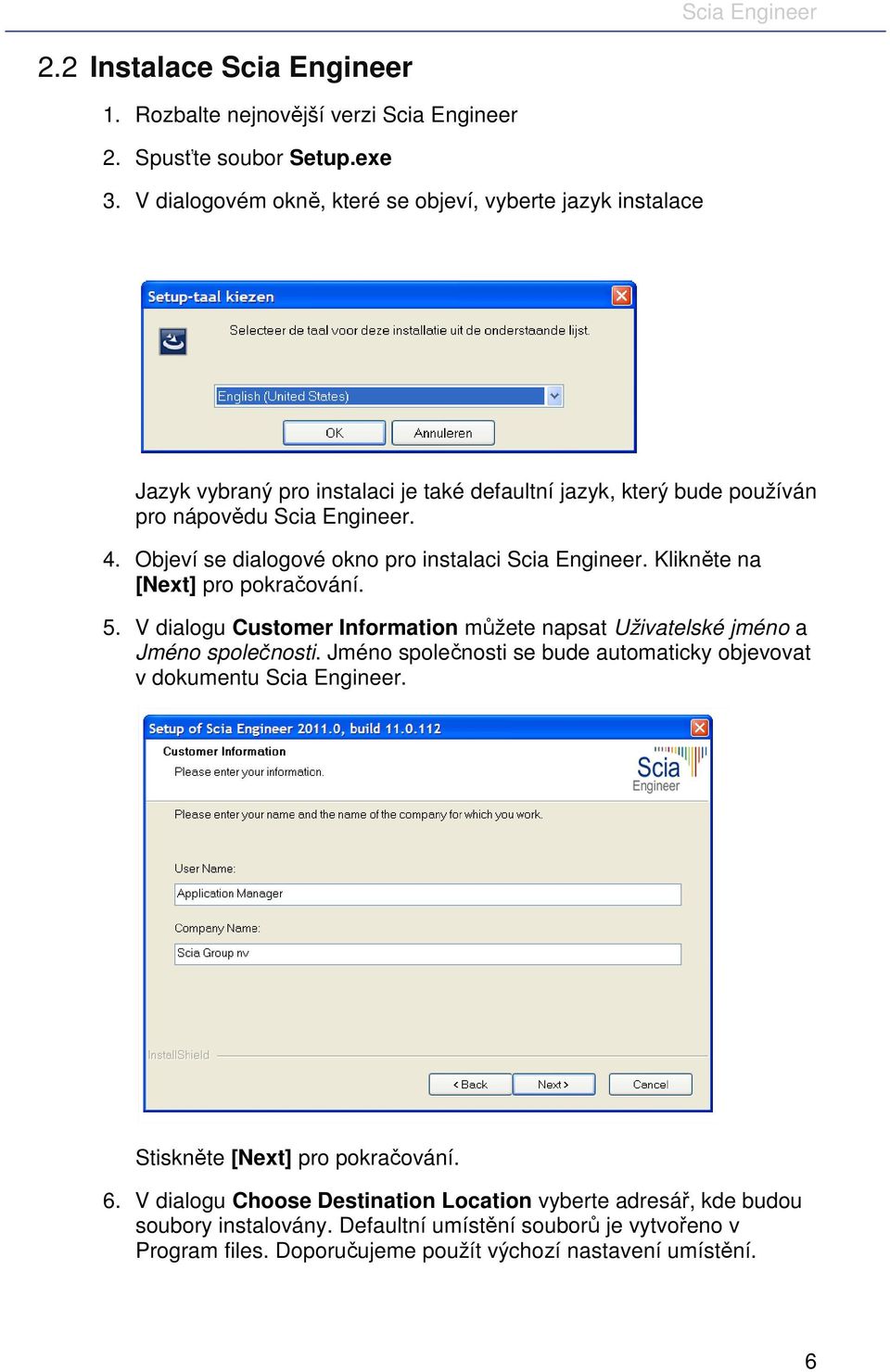

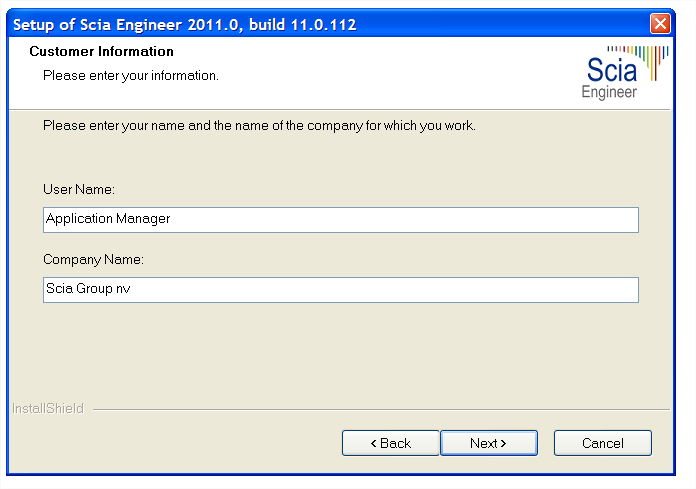

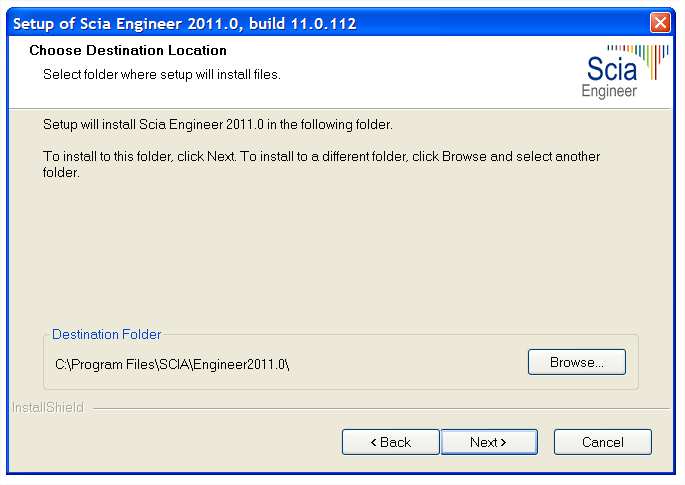

10 2.2 Instalace Scia Engineer 1. Rozbalte nejnovější verzi Scia Engineer 2. Spusťte soubor Setup.exe 3. V dialogovém okně, které se objeví, vyberte jazyk instalace Jazyk vybraný pro instalaci je také defaultní jazyk, který bude používán pro nápovědu Scia Engineer. 4. Objeví se dialogové okno pro instalaci Scia Engineer. Klikněte na [Next] pro pokračování. 5. V dialogu Customer Information můžete napsat Uživatelské jméno a Jméno společnosti. Jméno společnosti se bude automaticky objevovat v dokumentu Scia Engineer. Stiskněte [Next] pro pokračování. 6. V dialogu Choose Destination Location vyberte adresář, kde budou soubory instalovány. Defaultní umístění souborů je vytvořeno v Program files. Doporučujeme použít výchozí nastavení umístění. 6

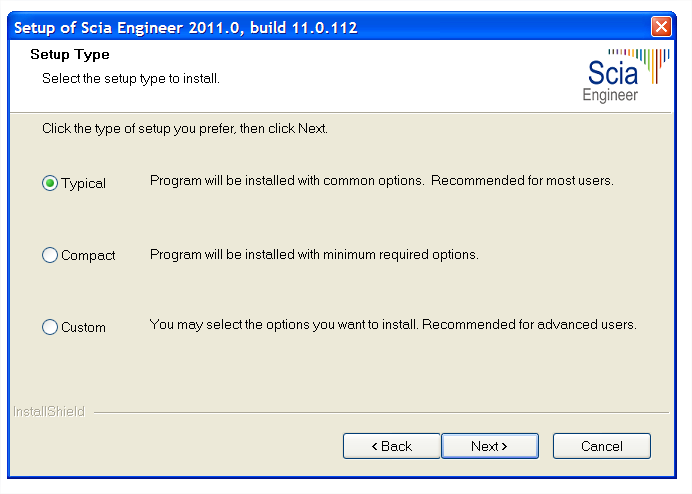

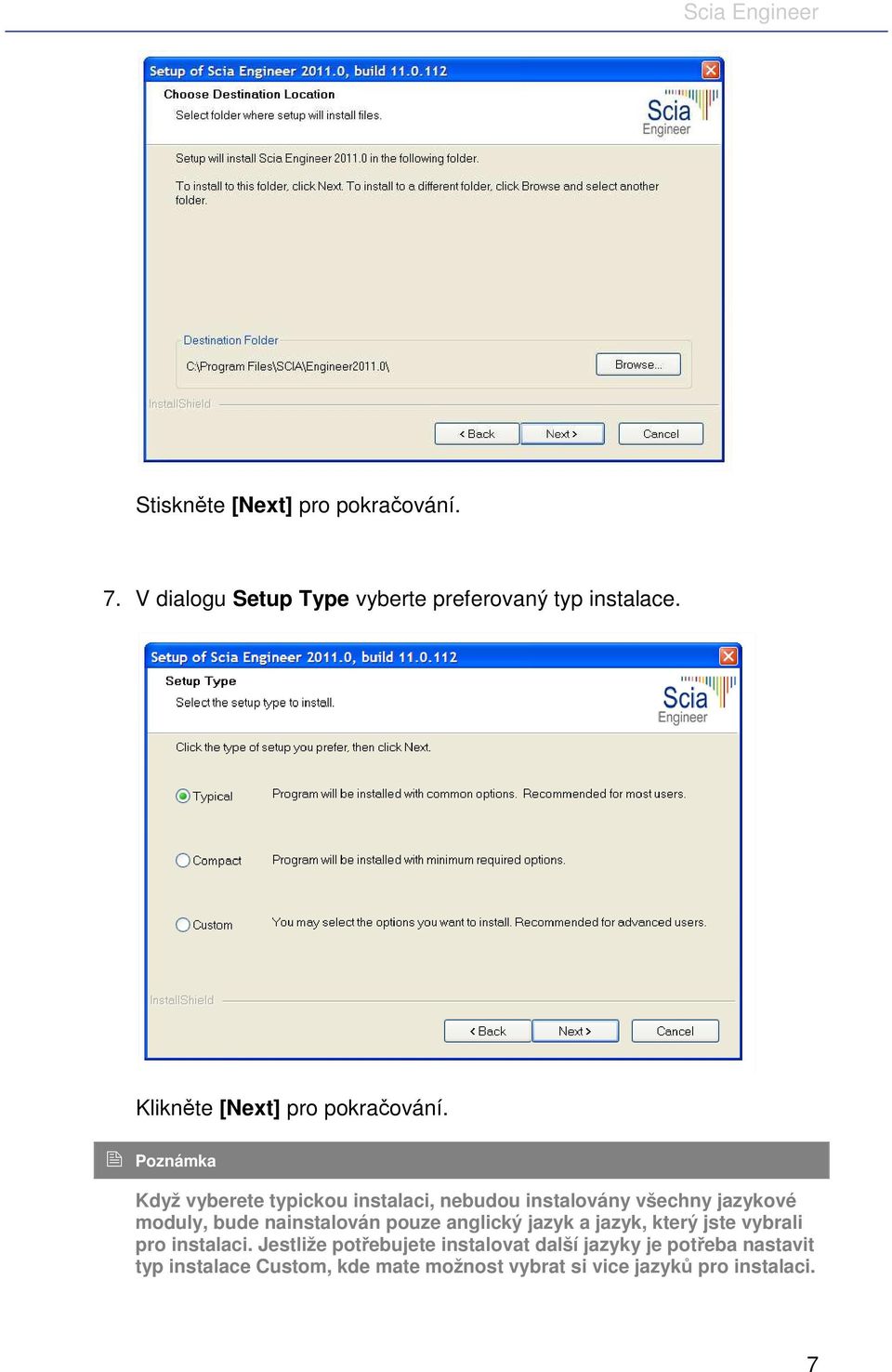

11 Stiskněte [Next] pro pokračování. 7. V dialogu Setup Type vyberte preferovaný typ instalace. Klikněte [Next] pro pokračování. Poznámka Když vyberete typickou instalaci, nebudou instalovány všechny jazykové moduly, bude nainstalován pouze anglický jazyk a jazyk, který jste vybrali pro instalaci. Jestliže potřebujete instalovat další jazyky je potřeba nastavit typ instalace Custom, kde mate možnost vybrat si vice jazyků pro instalaci. 7

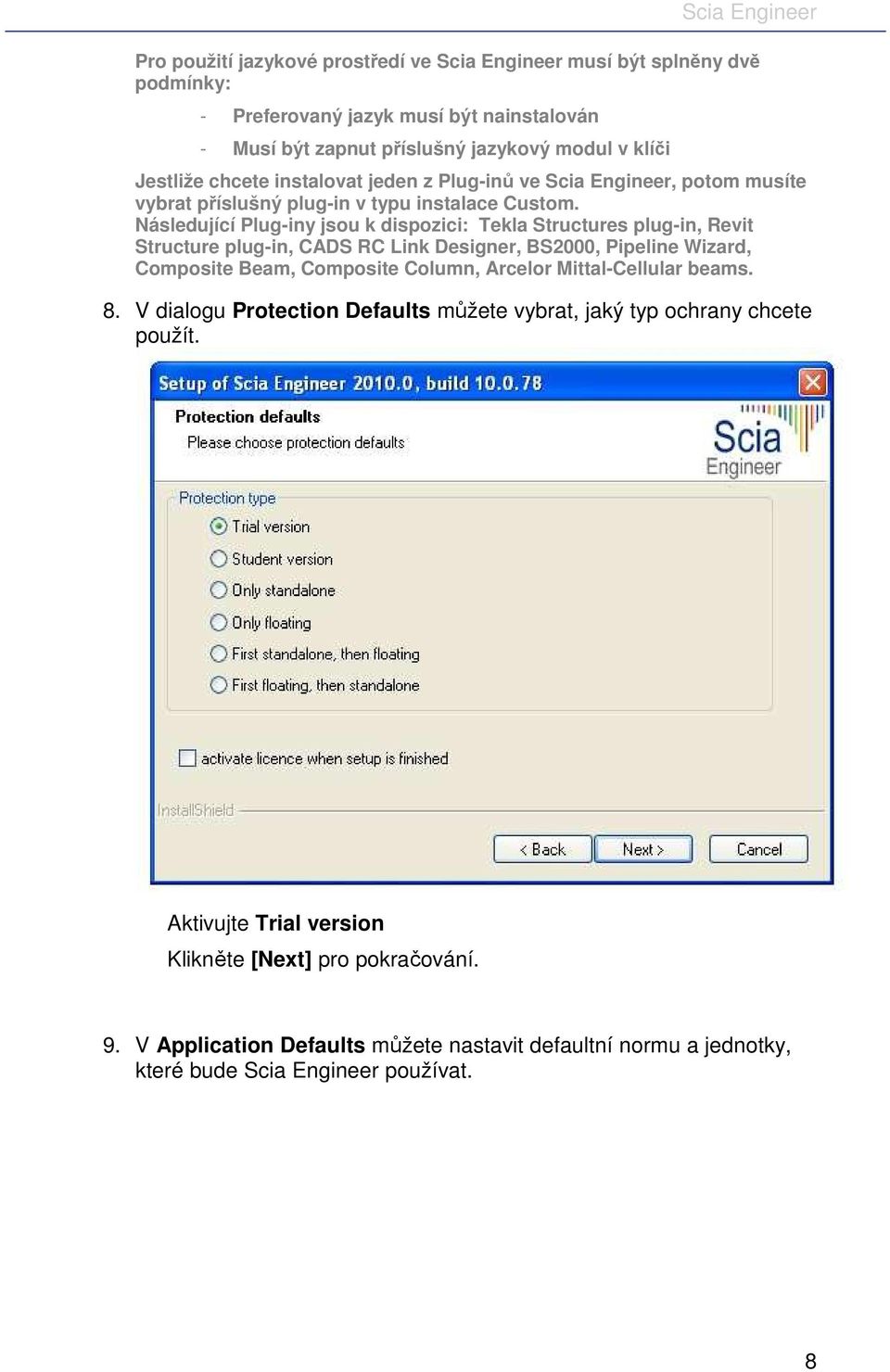

12 Pro použití jazykové prostředí ve Scia Engineer musí být splněny dvě podmínky: - Preferovaný jazyk musí být nainstalován - Musí být zapnut příslušný jazykový modul v klíči Jestliže chcete instalovat jeden z Plug-inů ve Scia Engineer, potom musíte vybrat příslušný plug-in v typu instalace Custom. Následující Plug-iny jsou k dispozici: Tekla Structures plug-in, Revit Structure plug-in, CADS RC Link Designer, BS2000, Pipeline Wizard, Composite Beam, Composite Column, Arcelor Mittal-Cellular beams. 8. V dialogu Protection Defaults můžete vybrat, jaký typ ochrany chcete použít. Aktivujte Trial version Klikněte [Next] pro pokračování. 9. V Application Defaults můžete nastavit defaultní normu a jednotky, které bude Scia Engineer používat. 8

13 Vyberte normu a jednotky pro výchozí nastavení. Klikněte na [Next] pro pokračování. 10. Poslední okno ukazuje přehled vybraných nastavení. Klikněte na [Next] pro začátek instalačního procesu. 11. Po instalaci se objeví zpráva, Scia Engineer byla úspěšně nainstalována. Stiskněte [Finish] a ukončete instalační proces. 9

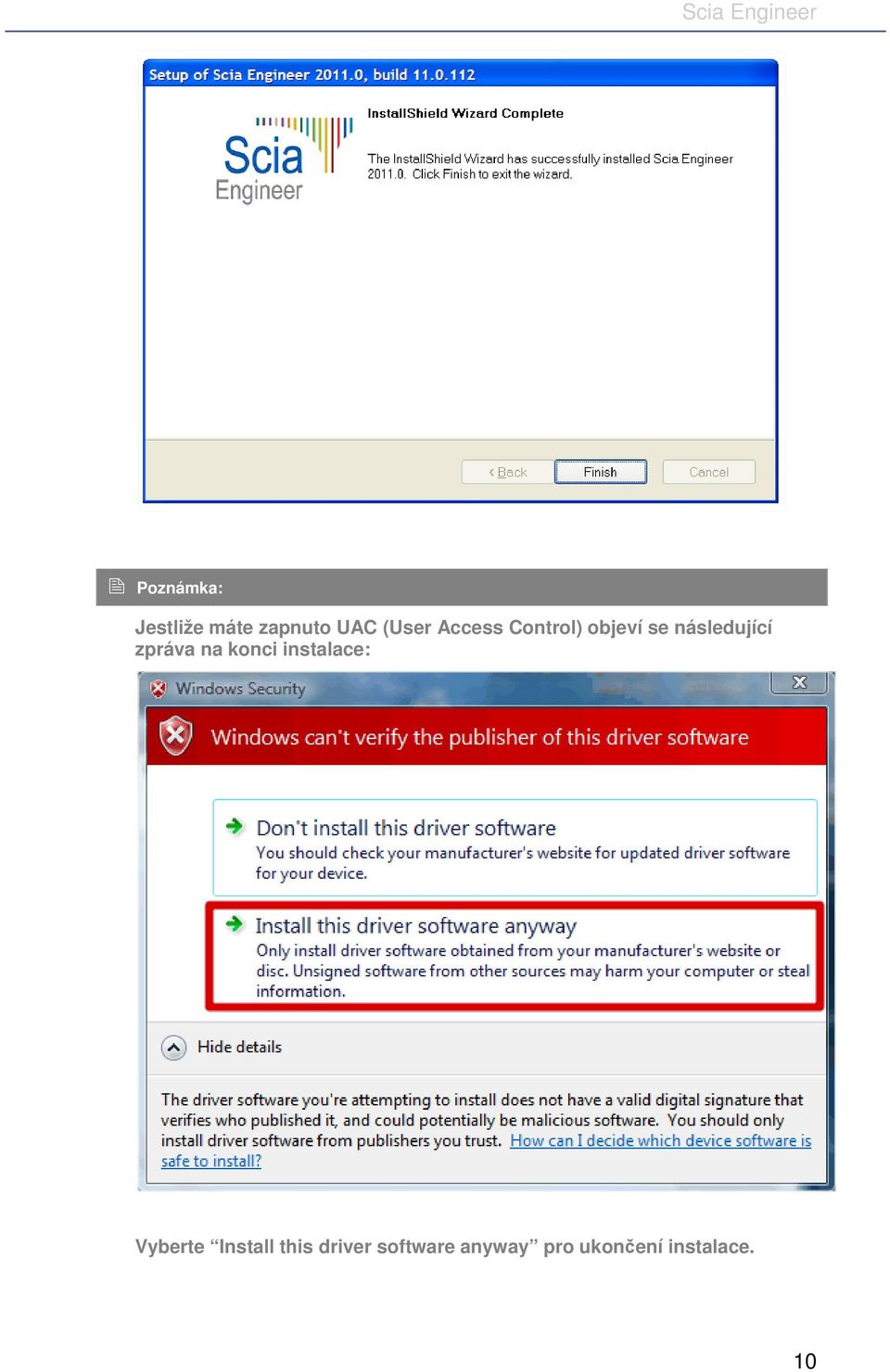

14 Poznámka: Jestliže máte zapnuto UAC (User Access Control) objeví se následující zpráva na konci instalace: Vyberte Install this driver software anyway pro ukončení instalace. 10

15 Attention Pro používání Scia Engineer, jsou dostačující standardní uživatelská práva. Administrátorská práva nejsou potřeba. Nicméně, uživatel musí mít povolený čtení/zápis pro uživatelské soubory ze Scia Engineer: Windows XP: C:\Documents and Settings\#USER#\ESA** Windows Vista, Windows 7: C:\USERS\#USER#\ESA** Kde ** reprezentuje číslo verze a #USER# reprezentuje uživatelské login name. 11

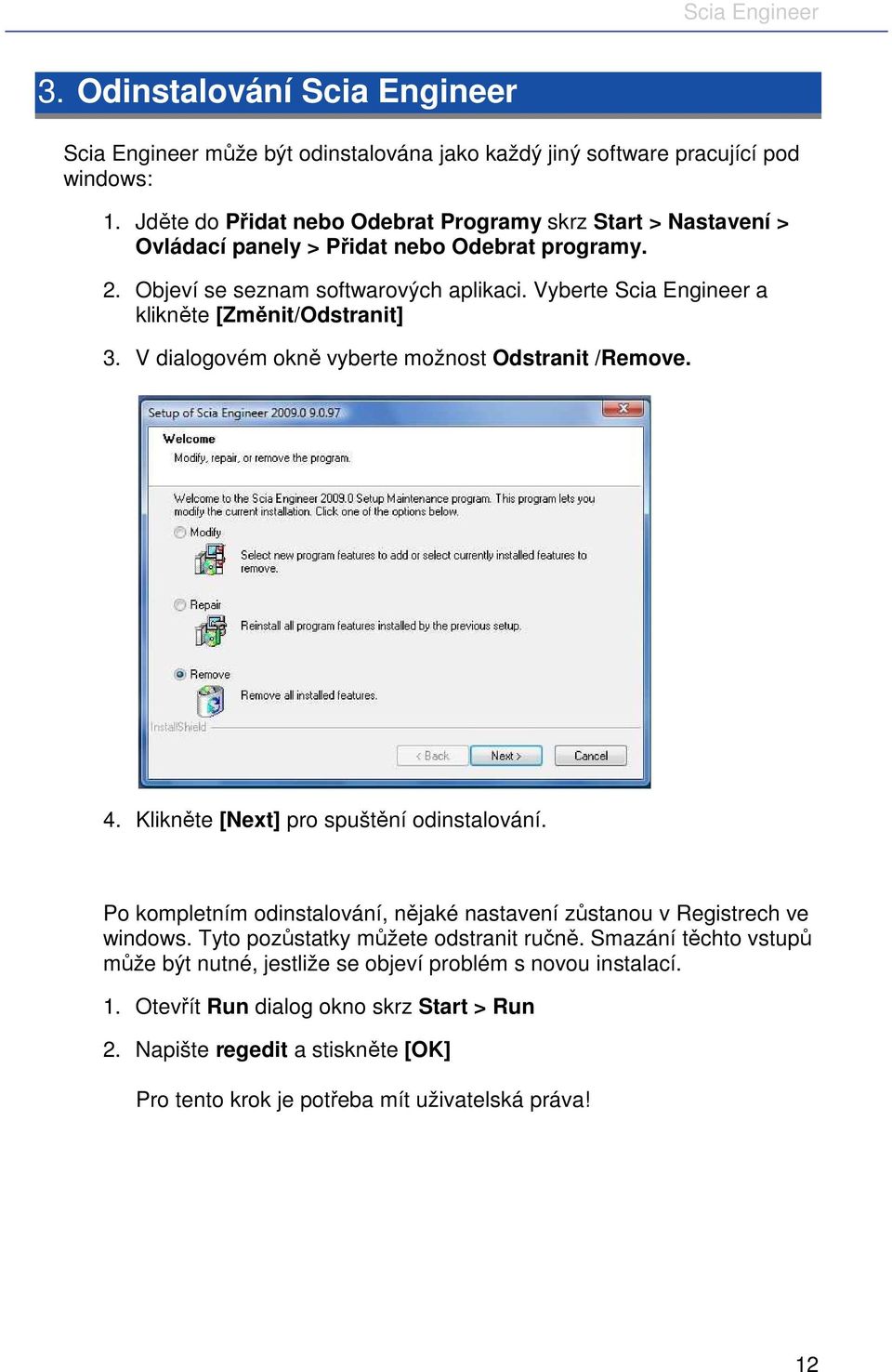

16 3. Odinstalování Scia Engineer Scia Engineer může být odinstalována jako každý jiný software pracující pod windows: 1. Jděte do Přidat nebo Odebrat Programy skrz Start > Nastavení > Ovládací panely > Přidat nebo Odebrat programy. 2. Objeví se seznam softwarových aplikaci. Vyberte Scia Engineer a klikněte [Změnit/Odstranit] 3. V dialogovém okně vyberte možnost Odstranit /Remove. 4. Klikněte [Next] pro spuštění odinstalování. Po kompletním odinstalování, nějaké nastavení zůstanou v Registrech ve windows. Tyto pozůstatky můžete odstranit ručně. Smazání těchto vstupů může být nutné, jestliže se objeví problém s novou instalací. 1. Otevřít Run dialog okno skrz Start > Run 2. Napište regedit a stiskněte [OK] Pro tento krok je potřeba mít uživatelská práva! 12

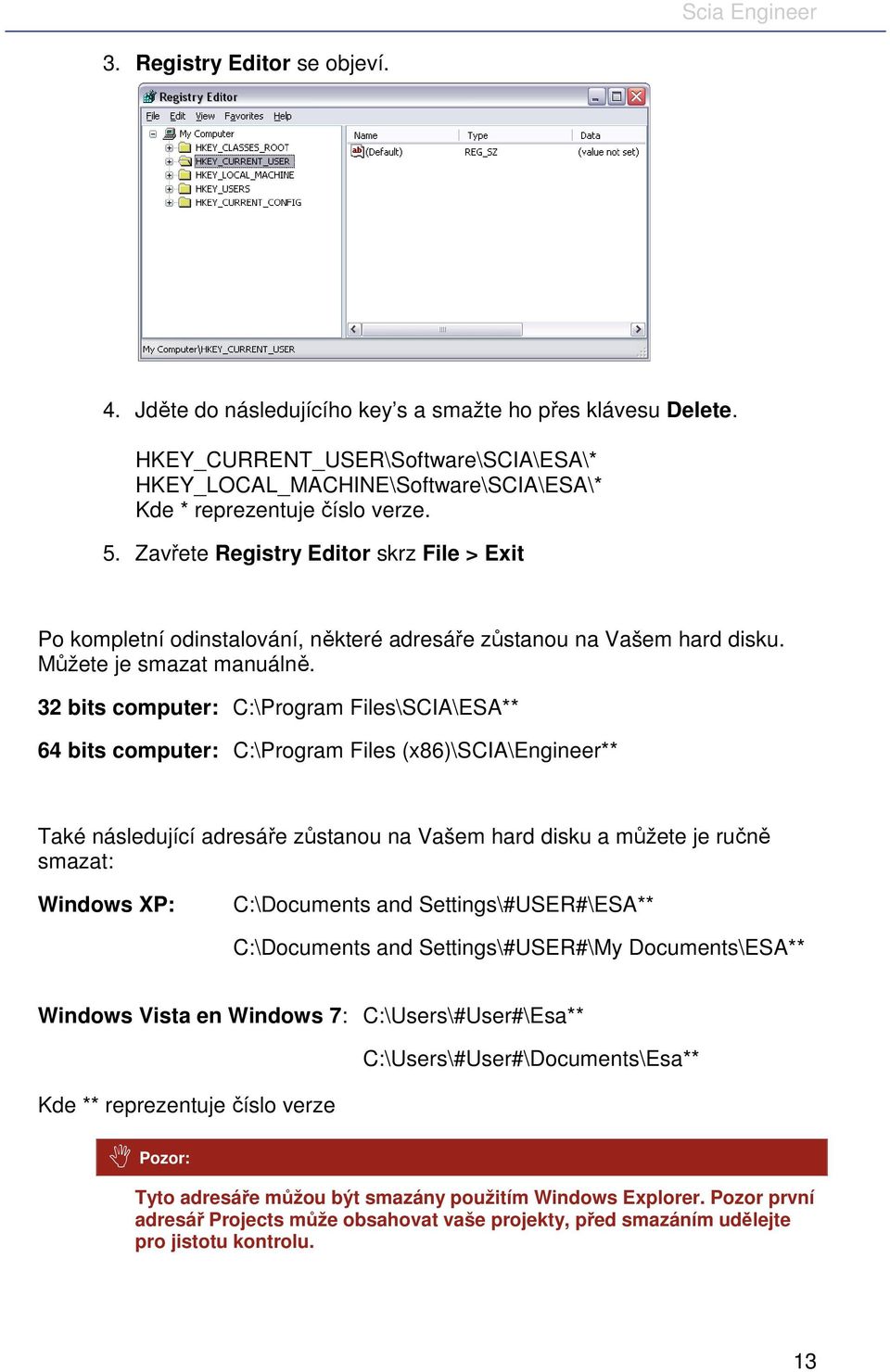

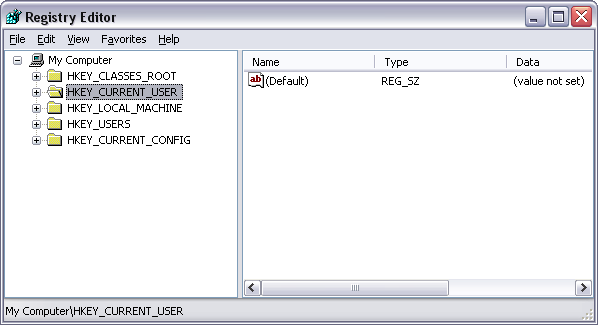

17 3. Registry Editor se objeví. 4. Jděte do následujícího key s a smažte ho přes klávesu Delete. HKEY_CURRENT_USER\Software\SCIA\ESA\* HKEY_LOCAL_MACHINE\Software\SCIA\ESA\* Kde * reprezentuje číslo verze. 5. Zavřete Registry Editor skrz File > Exit Po kompletní odinstalování, některé adresáře zůstanou na Vašem hard disku. Můžete je smazat manuálně. 32 bits computer: C:\Program Files\SCIA\ESA** 64 bits computer: C:\Program Files (x86)\scia\engineer** Také následující adresáře zůstanou na Vašem hard disku a můžete je ručně smazat: Windows XP: C:\Documents and Settings\#USER#\ESA** C:\Documents and Settings\#USER#\My Documents\ESA** Windows Vista en Windows 7: C:\Users\#User#\Esa** Kde ** reprezentuje číslo verze C:\Users\#User#\Documents\Esa** Pozor: Tyto adresáře můžou být smazány použitím Windows Explorer. Pozor první adresář Projects může obsahovat vaše projekty, před smazáním udělejte pro jistotu kontrolu. 13
