1 Představení Toto zařízení je kompatibilní s novými ADSL2+ standardy a zaručuje vysoký výkon a jednoduché použití. Poskytuje uživatelům rychlé a spolehlivé připojení k Internetu pomocí kabelového, ale i bezdrátového připojení. Obsah balení 54M bezdrátový ADSL2+ Modem Router (SP3367) nebo ADSL2+ Modem Router (SP3364) Rychlý instalační průvodce Manuál na CD Síťový adaptér RJ-45 kabel RJ-11 kabel Vlastnosti Kompatibilní s ADSL a ADSL2/2+ standardy Podporuje až 8 VCs (virtuálních okruhů) Obsahuje 1 RJ-11 port pro ADSL propojení a 4 RJ-45 Ethernet LAN ports 10/100M Obsahuje 2 bezdrátové antény (pouze SP3367) Podporuje b/g bezdrátový přístupový bod AP (pouze SP3367) Podporuje sdílené 128-Bit a 64-Bit WEP kódování, WPA-PSK (SP3367 only) Podporuje NAT, DHCP protokol, DMZ host a UPnP Podporuje převod portů, virtualní server a DDNS Podporuje správu z lokální a vzdálené sítě pomocí webového uživatelského rozhraní(ui) a Telnet konfiguraci Podporuje MIB-II pro SNMP standardní správu Podporuje SNTP pro získávání aktuálního času, ze specifikovaného časového serveru Podporuje IP routing, tj.sdílení jedné IP pro několik pracovních stanic

Obsah balení 54M bezdrátový ADSL2+ Modem Router (SP3367) nebo ADSL2+ Modem Router (SP3364) Rychlý instalační průvodce Manuál na CD Síťový adaptér RJ-45 kabel RJ-11 kabel Vlastnosti Kompatibilní s

2 Přední panel SP3364 SP3367 LED Popis POWER ON Svítí pokud je modem zapnut LINK ON Svítí pokud bylo úspěšné propojení mezi ADSL modemem a telekomunikační sítí Bliká Modem se pokouší o spojení s telekomunikační sítí OFF Modem je vypnut ACT Bliká Probíhá datový přenos mezi routerem a telekomunikační sítí WLAN ON Svítí pokud je bezdrátové AP připraveno (pouze u SP3367) LAN ON Spojení 1-4 Bliká TX nebo RX aktivita Off Bez spojení

OFF Modem je vypnut ACT Bliká Probíhá datový přenos mezi routerem a telekomunikační sítí WLAN ON Svítí

3 Zadní porty SP3364 SP3367 Port POWER RESET LAN (1-4) ADSL Konektor Popis Připojení síťového adaptéru Resetovací tlačítko Připojení pomocí síťového kabelu ke switchi, hubu nebo PC Připojení telefonní linky.

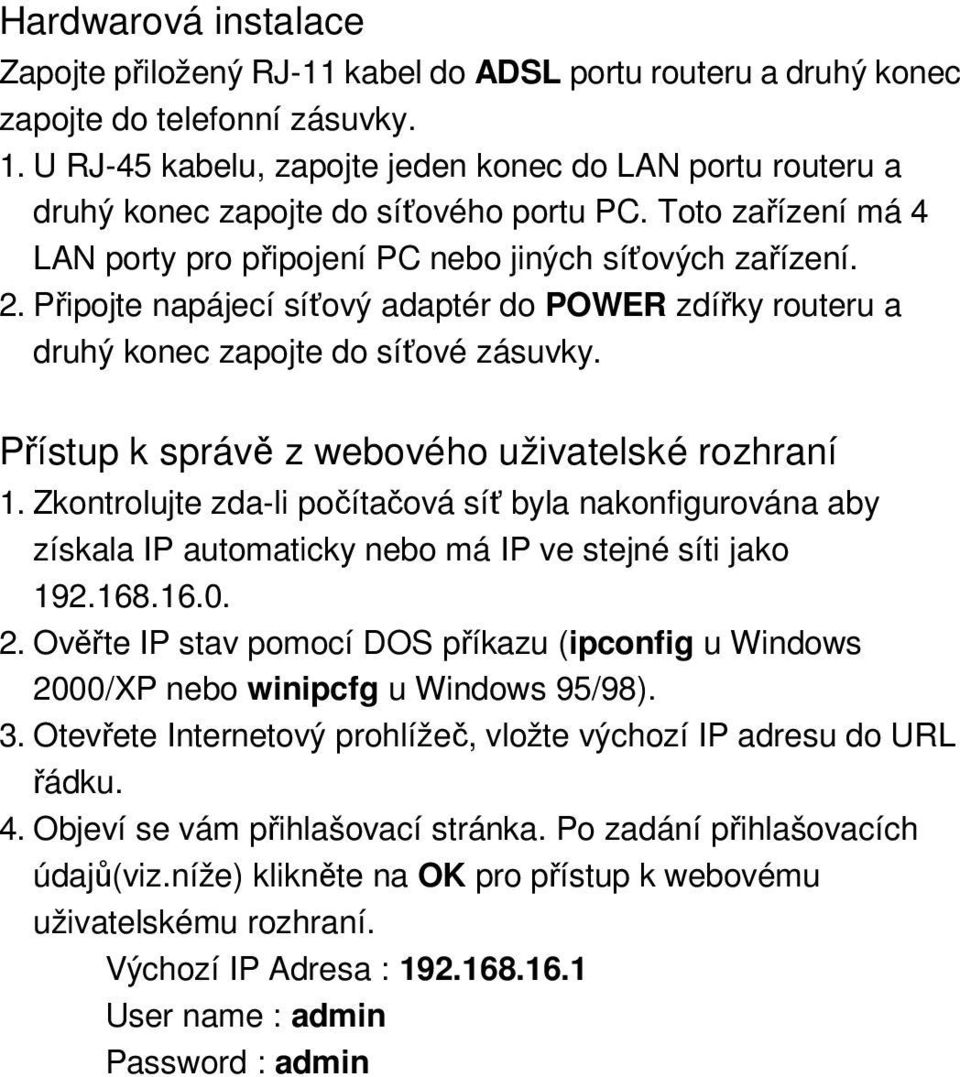

4 Hardwarová instalace Zapojte přiložený RJ-11 kabel do ADSL portu routeru a druhý konec zapojte do telefonní zásuvky. 1. U RJ-45 kabelu, zapojte jeden konec do LAN portu routeru a druhý konec zapojte do síťového portu PC. Toto zařízení má 4 LAN porty pro připojení PC nebo jiných síťových zařízení. 2. Připojte napájecí síťový adaptér do POWER zdířky routeru a druhý konec zapojte do síťové zásuvky. Přístup k správě z webového uživatelské rozhraní 1. Zkontrolujte zda-li počítačová síť byla nakonfigurována aby získala IP automaticky nebo má IP ve stejné síti jako Ověřte IP stav pomocí DOS příkazu (ipconfig u Windows 2000/XP nebo winipcfg u Windows 95/98). 3. Otevřete Internetový prohlížeč, vložte výchozí IP adresu do URL řádku. 4. Objeví se vám přihlašovací stránka. Po zadání přihlašovacích údajů(viz.níže) klikněte na OK pro přístup k webovému uživatelskému rozhraní. Výchozí IP Adresa : User name : admin Password : admin

Připojte napájecí síťový adaptér do POWER zdířky routeru a druhý konec zapojte do síťové zásuvky. Přístup k správě z webového uživatelské rozhraní 1.

5 Konfigurace připojovacího módu Zde je popsáno nastavení PPPoE/PPPoA. Prosím hledejte v manuálu na CD pokud chcete použít jiný připojovací mód. 1. Připravte si informace o vašem ADSL účtu poskytované vaším ISP(providerem). Měli by to být tyto položky: a. Pouzdření: PPPoE, PPPoA b. Multiplex: VC or LLC c. Virtuální obvod ID: VPI/VCI d. User name a password(uživatelské jméno a heslo) 2. Po přihlášení do webového uživatelského rozhraní, otevřete Quick Start a stiskněte RUN WIZARD. Quick Setup stránka vyskočí na obrazovku. 3. Klikněte na Next poté vložte nové heslo a potvrďte 4. Klikněte na Next. Vyberte časové pásmo, kde s nacházíte a stiskněte Next. 5. Vyberte PPPoE/PPPoA poté klikněte na Next. 6. Vložte vaše user name, password, VPI/VCI hodnoty a vyberte správný mód pouzdření(encapsulation). Dvakrát klikněte na Next pro uložení nastavení. Počkejte dokud se neobjeví další stránka, stiskněte Close pro uzavření. 7. V oddílu Maintenance, nalezněte Time Zone stránku, klikněte na Save pro povolení SNTP služby, díky které router bude mít informace o aktuálním čase. 8. Jděte na Status. Nalistujte stránku níže, ADSL linka je nastavena pokud WAN tabulka zobrazuje CONNECTED a získává IP od ISP. 9. Nyní, může klient pracovat s Internetem připojen přes tento router.

User name a password(uživatelské jméno a heslo) 2. Po přihlášení do webového uživatelského rozhraní, otevřete Quick Start a stiskněte RUN WIZARD. Quick Setup stránka vyskočí na obrazovku. 3.

6 Konfigurace bezdrátového nastavení (pouze pro SP3367) Část I. Na tomto modem routeru 1. Klikněte na Interface Setup a otevřete stránku Wireless. 2. Nastavte Activated pro povolení Access Point. 3. Nastavte unikátní SSID (standardně je RT2561_5) a nastavte Channel ID (standartně je 10) 4. Klikněte na SAVE pro uložení nastavení. Část II. U bezdrátového klientského počítače 1. Na klientském počítači, dejte vyhledat dostupná zařízení. 2. Nastavte SSID označení stejně jako u routeru (např.. RT2561_5). 3. Nastavte Channel ID stejně jako na routeru. 4. Nastavte na klientském počítači získávání IP automaticky. 5. Otevřete DOS příkazovou řádku na vepište ipconfig (Windows 2000/XP) nebo winipcfg (Windows 95/98) pro ověření konfigurace IP. 6. Nyní má klientské PC přístup k internetu pomocí této router bezdrátové služby. 7. Další pokročilejší nastavení, hledejte prosím v manuál na CD.

Na klientském počítači, dejte vyhledat dostupná zařízení. 2. Nastavte SSID označení stejně jako u routeru (např.. RT2561_5). 3. Nastavte Channel ID stejně jako na routeru. 4.

7 FCC Certifikace Toto zařízení vyhovuje odstavci 15 z FCC pravidel. Při použití splňuje tyto podmínky: (1) Toto zařízení nemůže způsobovat podstatné rušení (2) Toto zařízení musí odolat rušení které na něj působí, včetně rušení, které mohou způsobovat nevyžádané operace. CE varovné označení Tento produkt je třídy B. V některém prostředí, může způsobovat rádiové rušení, V těchto případech je nutno provést adekvátní měření. P/N:

musí odolat rušení které na něj působí, včetně rušení, které mohou způsobovat nevyžádané operace.

8 MicronetR Faster and Easier Networks Rychlý instalační průvodce ADSL2+ Modem Router Model No.: SP3364/SP3367
