Program zábradlí. Česky. Inovativní moderní kompatibilní. AluTec. XtraTec. WoodTec. FerroTec. MegaTec. Flexibilní stavba svépomocí pro veškeré použití

Transkript

1 Česky Inovativní moderní kompatibilní Program zábradlí Flexibilní stavba svépomocí pro veškeré použití Pro vnitřní i venkovní použití V ušlechtilé oceli,hliníku,pozinkované oceli a dřeva Pro schodiště,balkóny a parapety Výplně zábradlí Systémy zábradlí LED-osvětlovací systémy MegaTec Ušlechtilá ocel AISI 304 AluTec Hliník XtraTec Ušlechtilá ocel AISI 36 WoodTec Dřevo FerroTec Pozinkovaná ocel

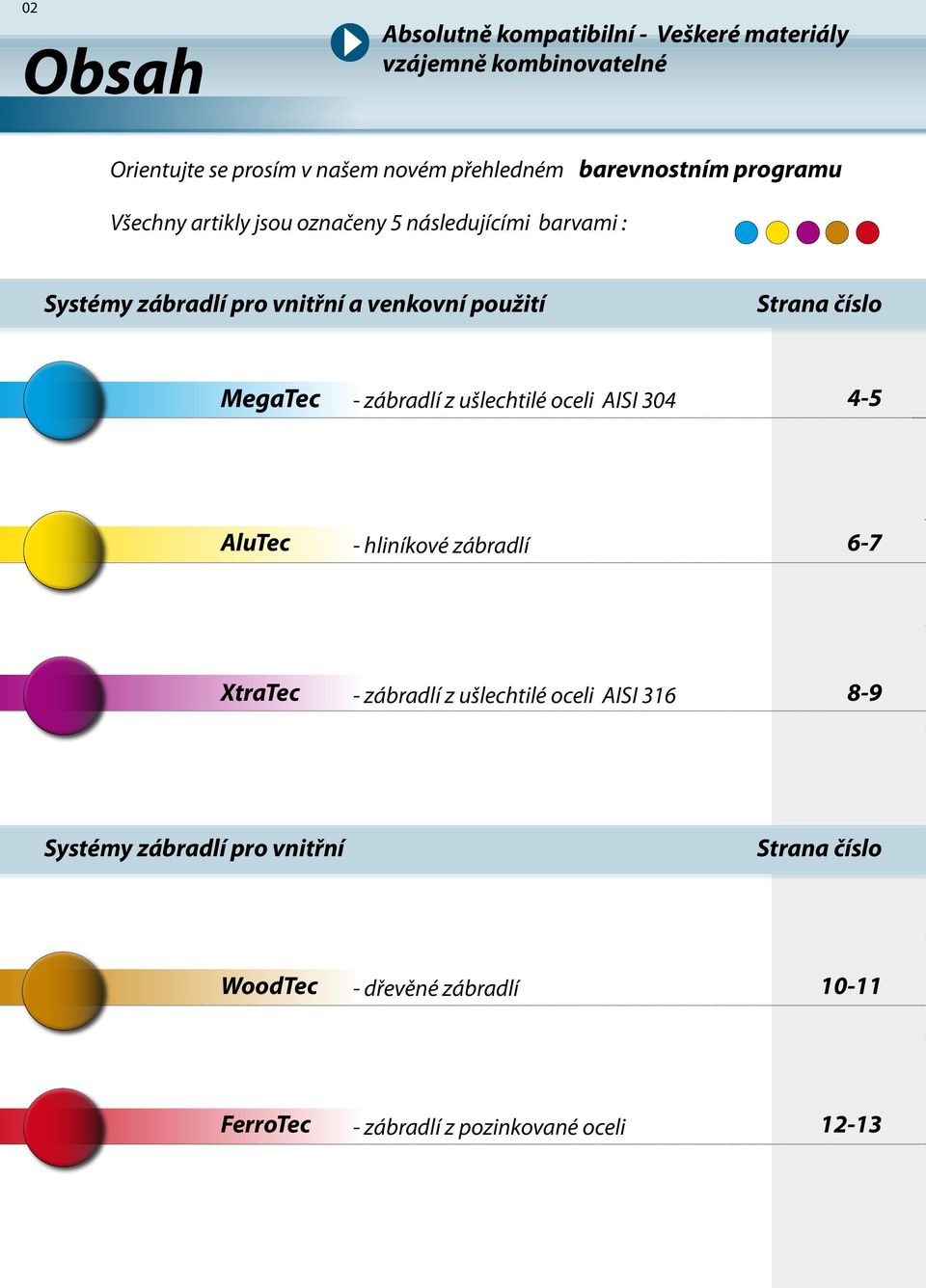

2 0 Obsah Absolutně kompatibilní - Veškeré materiály vzájemně kombinovatelné Orientujte se prosím v našem novém přehledném barevnostním programu Všechny artikly jsou označeny 5 následujícími barvami : Systémy zábradlí pro vnitřní a venkovní použití Strana číslo MegaTec - zábradlí z ušlechtilé oceli AISI AluTec - hliníkové zábradlí 6-7 XtraTec - zábradlí z ušlechtilé oceli AISI Systémy zábradlí pro vnitřní Strana číslo WoodTec - dřevěné zábradlí 0- FerroTec - zábradlí z pozinkované oceli -3

3 Pro samostatnou montáž Pro vnitřní i venkovní použití Široká produktová výběr Pro veškeré použití = Ušlechtilá ocel AISI 304 = Hliník + ostatní = Ušlechtilá ocel AISI 36 Systémy zábradlí pro vnitřní a venkovní použití = Dřevo = Pozinkovaná ocel Strana číslo Výplně zábradlí 4-5 Svislé sloupky / Francouzské balkóny 6-7 stěnová madla 8-9 LED-osvětlovací systémy 0- sety zábradlí -5 Bezpečnost - a montážní pokyny 6 Pokyny pro údržbu 7 dodávaný sortiment 8-47 List přídavku 48

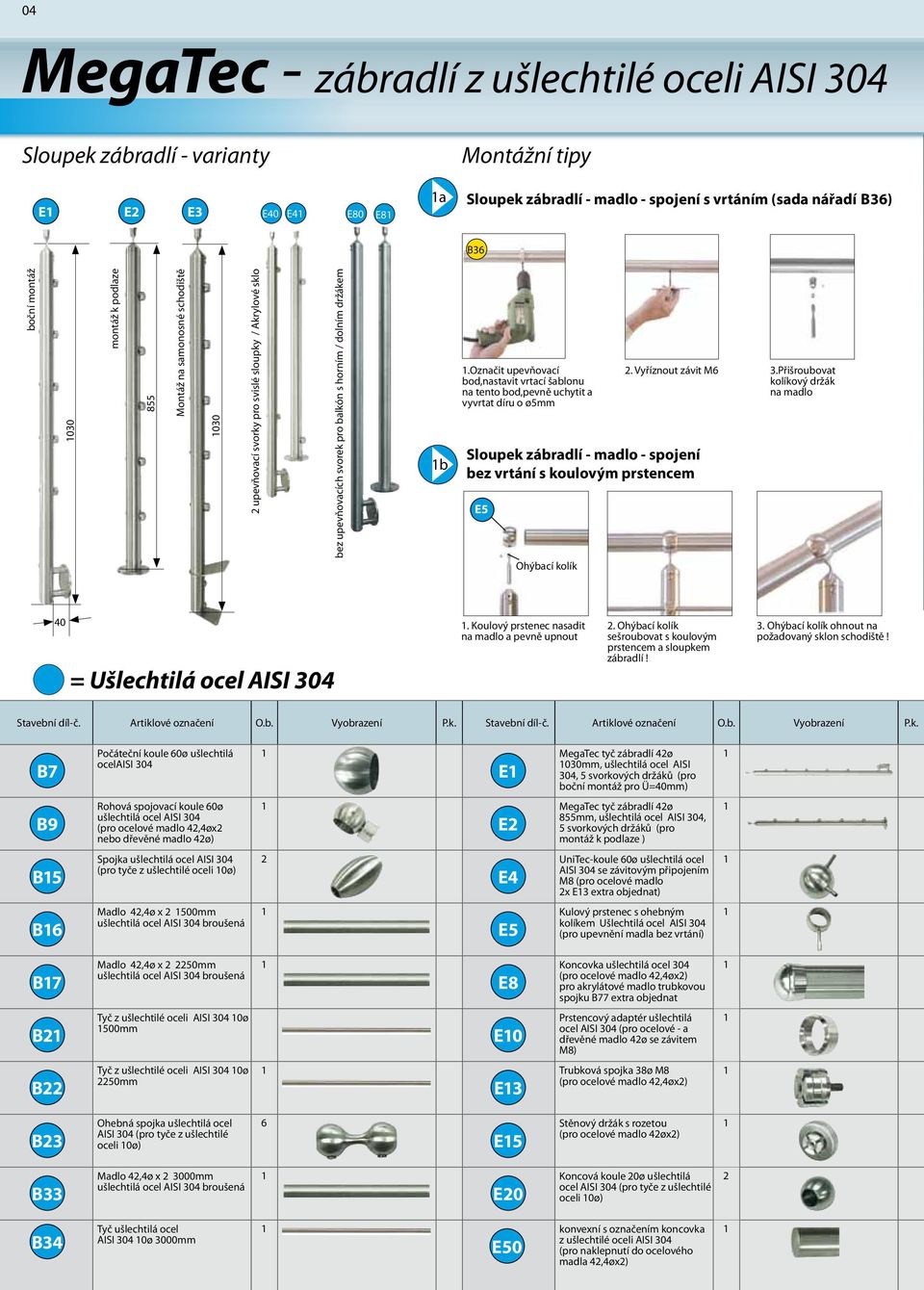

4 04 MegaTec - zábradlí z ušlechtilé oceli AISI 304 Sloupek zábradlí - varianty Montážní tipy E E E3 E40 E4 E80 E8 a Sloupek zábradlí - madlo - spojení s vrtáním (sada nářadí B36) B36 boční montáž 030 montáž k podlaze 855 Montáž na samonosné schodiště 030 upevňovací svorky pro svislé sloupky / Akrylové sklo bez upevňovacích svorek pro balkón s horním / dolním držákem b.označit upevňovací bod,nastavit vrtací šablonu na tento bod,pevně uchytit a vyvrtat díru o ø5mm Sloupek zábradlí - madlo - spojení bez vrtání s koulovým prstencem E5 Ohýbací kolík. Vyříznout závit M6 3.Přišroubovat kolíkový držák na madlo 40 = Ušlechtilá ocel AISI 304. Koulový prstenec nasadit na madlo a pevně upnout. Ohýbací kolík sešroubovat s koulovým prstencem a sloupkem zábradlí! 3. Ohýbací kolík ohnout na požadovaný sklon schodiště! Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. B7 Počáteční koule 60ø ušlechtilá ocelaisi 304 E MegaTec tyč zábradlí 4ø 030mm, ušlechtilá ocel AISI 304, 5 svorkových držáků (pro boční montáž pro Ü=40mm) B9 Rohová spojovací koule 60ø ušlechtilá ocel AISI 304 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) E MegaTec tyč zábradlí 4ø 855mm, ušlechtilá ocel AISI 304, 5 svorkových držáků (pro montáž k podlaze ) B5 Spojka ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) E4 UniTec-koule 60ø ušlechtilá ocel AISI 304 se závitovým připojením M8 (pro ocelové madlo x E3 extra objednat) B6 Madlo 4,4ø x 500mm ušlechtilá ocel AISI 304 broušená E5 Kulový prstenec s ohebným kolíkem Ušlechtilá ocel AISI 304 (pro upevnění madla bez vrtání) B7 Madlo 4,4ø x 50mm ušlechtilá ocel AISI 304 broušená E8 Koncovka ušlechtilá ocel 304 (pro ocelové madlo 4,4øx) pro akrylátové madlo trubkovou spojku B77 extra objednat B Tyč z ušlechtilé oceli AISI 304 0ø 500mm E0 Prstencový adaptér ušlechtilá ocel AISI 304 (pro ocelové - a dřevěné madlo 4ø se závitem M8) B Tyč z ušlechtilé oceli AISI 304 0ø 50mm E3 Trubková spojka 38ø M8 (pro ocelové madlo 4,4øx) B3 Ohebná spojka ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) 6 E5 Stěnový držák s rozetou (pro ocelové madlo 4øx) B33 Madlo 4,4ø x 3000mm ušlechtilá ocel AISI 304 broušená E0 Koncová koule 0ø ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) B34 Tyč ušlechtilá ocel AISI 304 0ø 3000mm E50 konvexní s označením koncovka z ušlechtilé oceli AISI 304 (pro naklepnutí do ocelového madla 4,4øx)

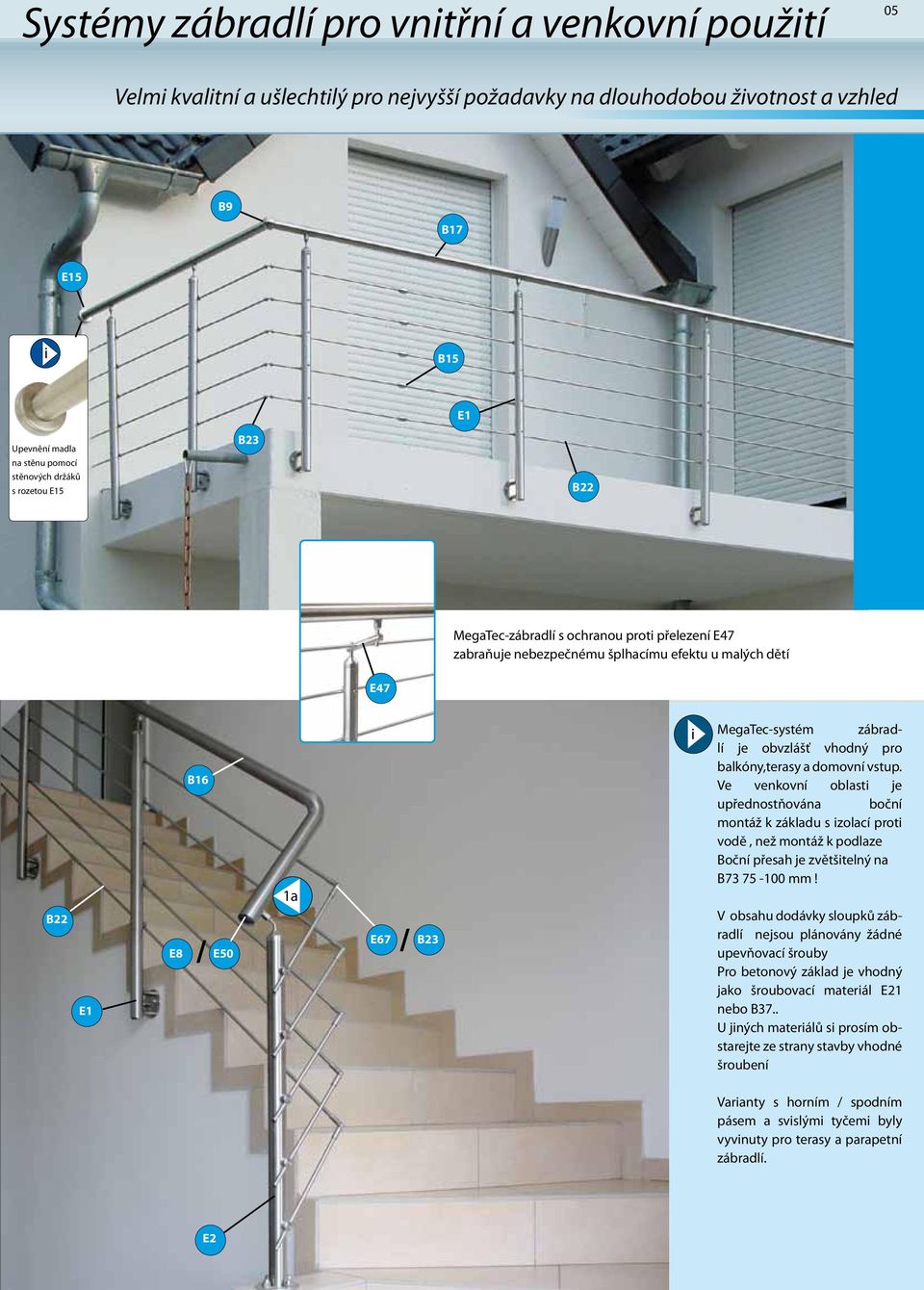

5 Systémy zábradlí pro vnitřní a venkovní použití 05 Velmi kvalitní a ušlechtilý pro nejvyšší požadavky na dlouhodobou životnost a vzhled B9 B7 E5 i B5 E Upevnění madla na stěnu pomocí stěnových držáků s rozetou E5 B3 B MegaTec-zábradlí s ochranou proti přelezení E47 zabraňuje nebezpečnému šplhacímu efektu u malých dětí E47 B E E8 B6 / E50 a E67 / B3 i MegaTec-systém zábradlí je obvzlášť vhodný pro balkóny,terasy a domovní vstup. Ve venkovní oblasti je upřednostňována boční montáž k základu s izolací proti vodě, než montáž k podlaze Boční přesah je zvětšitelný na B mm! V obsahu dodávky sloupků zábradlí nejsou plánovány žádné upevňovací šrouby Pro betonový základ je vhodný jako šroubovací materiál E nebo B37.. U jiných materiálů si prosím obstarejte ze strany stavby vhodné šroubení Varianty s horním / spodním pásem a svislými tyčemi byly vyvinuty pro terasy a parapetní zábradlí. E

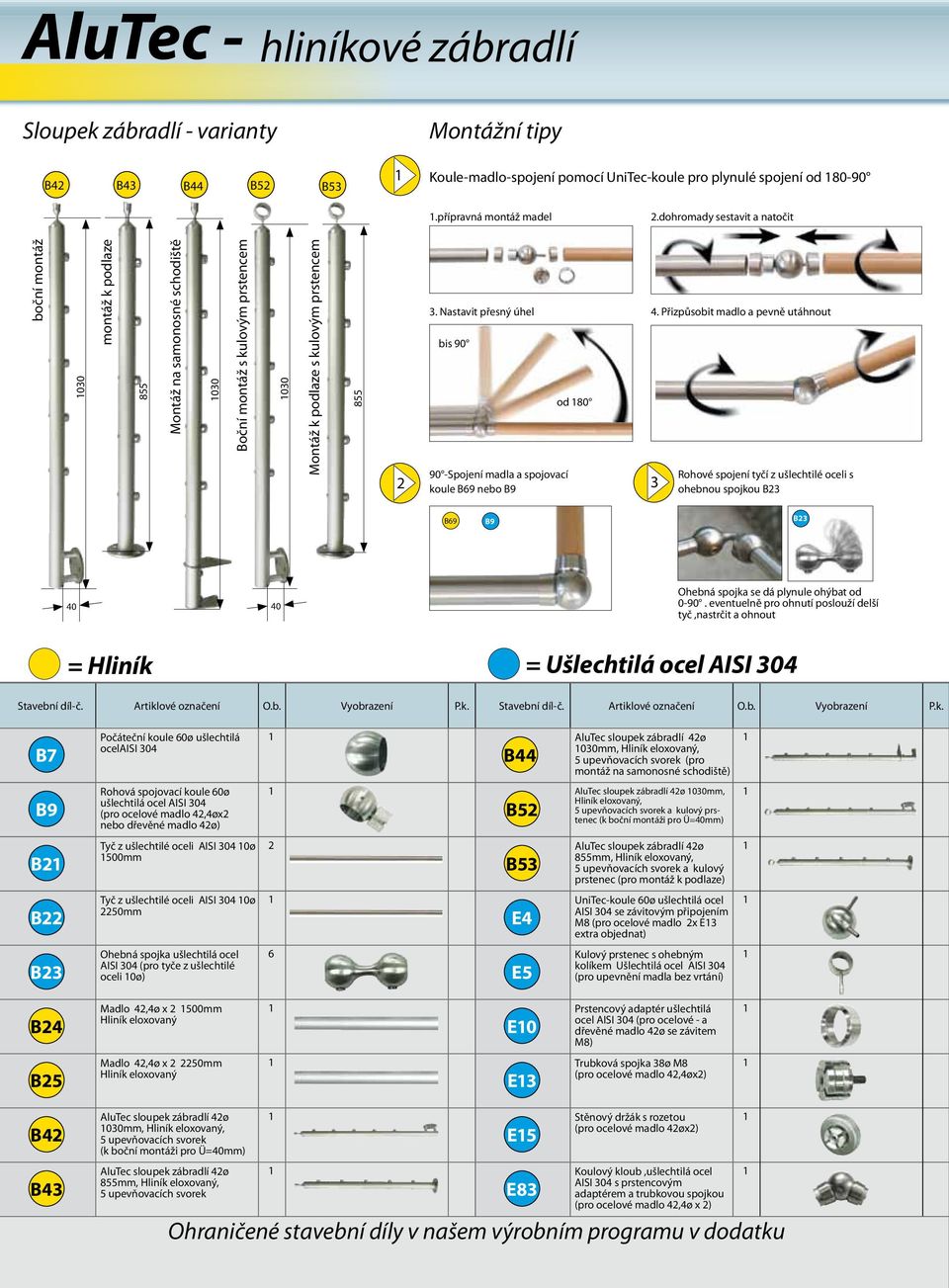

6 AluTec - hliníkové zábradlí Sloupek zábradlí - varianty Montážní tipy B4 B43 B44 B5 B53 Koule-madlo-spojení pomocí UniTec-koule pro plynulé spojení od přípravná montáž madel.dohromady sestavit a natočit boční montáž 030 montáž k podlaze 855 Montáž na samonosné schodiště 030 Boční montáž s kulovým prstencem 030 Montáž k podlaze s kulovým prstencem Nastavit přesný úhel 4. Přizpůsobit madlo a pevně utáhnout bis Spojení madla a spojovací koule B69 nebo B9 od 80 3 Rohové spojení tyčí z ušlechtilé oceli s ohebnou spojkou B3 B69 B9 B Ohebná spojka se dá plynule ohýbat od eventuelně pro ohnutí poslouží delší tyč,nastrčit a ohnout = Hliník = Ušlechtilá ocel AISI 304 Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. B7 Počáteční koule 60ø ušlechtilá ocelaisi 304 B44 AluTec sloupek zábradlí 4ø 030mm, Hliník eloxovaný, 5 upevňovacích svorek (pro montáž na samonosné schodiště) B9 Rohová spojovací koule 60ø ušlechtilá ocel AISI 304 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) B5 AluTec sloupek zábradlí 4ø 030mm, Hliník eloxovaný, 5 upevňovacích svorek a kulový prstenec (k boční montáži pro Ü=40mm) B Tyč z ušlechtilé oceli AISI 304 0ø 500mm B53 AluTec sloupek zábradlí 4ø 855mm, Hliník eloxovaný, 5 upevňovacích svorek a kulový prstenec (pro montáž k podlaze) B Tyč z ušlechtilé oceli AISI 304 0ø 50mm E4 UniTec-koule 60ø ušlechtilá ocel AISI 304 se závitovým připojením M8 (pro ocelové madlo x E3 extra objednat) B3 Ohebná spojka ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) 6 E5 Kulový prstenec s ohebným kolíkem Ušlechtilá ocel AISI 304 (pro upevnění madla bez vrtání) B4 Madlo 4,4ø x 500mm Hliník eloxovaný E0 Prstencový adaptér ušlechtilá ocel AISI 304 (pro ocelové - a dřevěné madlo 4ø se závitem M8) B5 Madlo 4,4ø x 50mm Hliník eloxovaný E3 Trubková spojka 38ø M8 (pro ocelové madlo 4,4øx) B4 B43 AluTec sloupek zábradlí 4ø 030mm, Hliník eloxovaný, 5 upevňovacích svorek (k boční montáži pro Ü=40mm) AluTec sloupek zábradlí 4ø 855mm, Hliník eloxovaný, 5 upevňovacích svorek E5 E83 Stěnový držák s rozetou (pro ocelové madlo 4øx) Koulový kloub,ušlechtilá ocel AISI 304 s prstencovým adaptérem a trubkovou spojkou (pro ocelové madlo 4,4ø x ) Ohraničené stavební díly v našem výrobním programu v dodatku

7 Systémy zábradlí pro vnitřní a venkovní použití 07 Cenově příznivá alternativa k ušlechtilé oceli v atraktivním stříbrno-matném vzhledu B9 B4 B E4 +x E3 +x E0 / E83 E5 3 B5 B 3 B3 E0 / B3 B5 B7 i Hliníkové sloupky zábradlí 4ø s eloxovaným povrchem pro motáž k podlaze nebo boční montáž. Hliník může být z podstaty odolnosti proti korozi použit jak pro venek tak vnitřek. B53 B B5 E66 Ve venkovní oblasti je upřednostňována boční montáž k základu s izolací proti vodě, než montáž k podlaze. Boční přesah je zvětšitelný E73 na mm! V obsahu dodávky sloupků zábradlí nejsou plánovány žádné upevňovací šrouby Pro betonový základ je vhodný jako šroubovací materiál E nebo B37. E5 U jiných materiálů si prosím obstarejte ze strany stavby vhodné šroubení

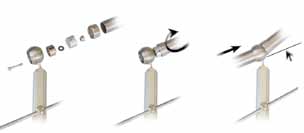

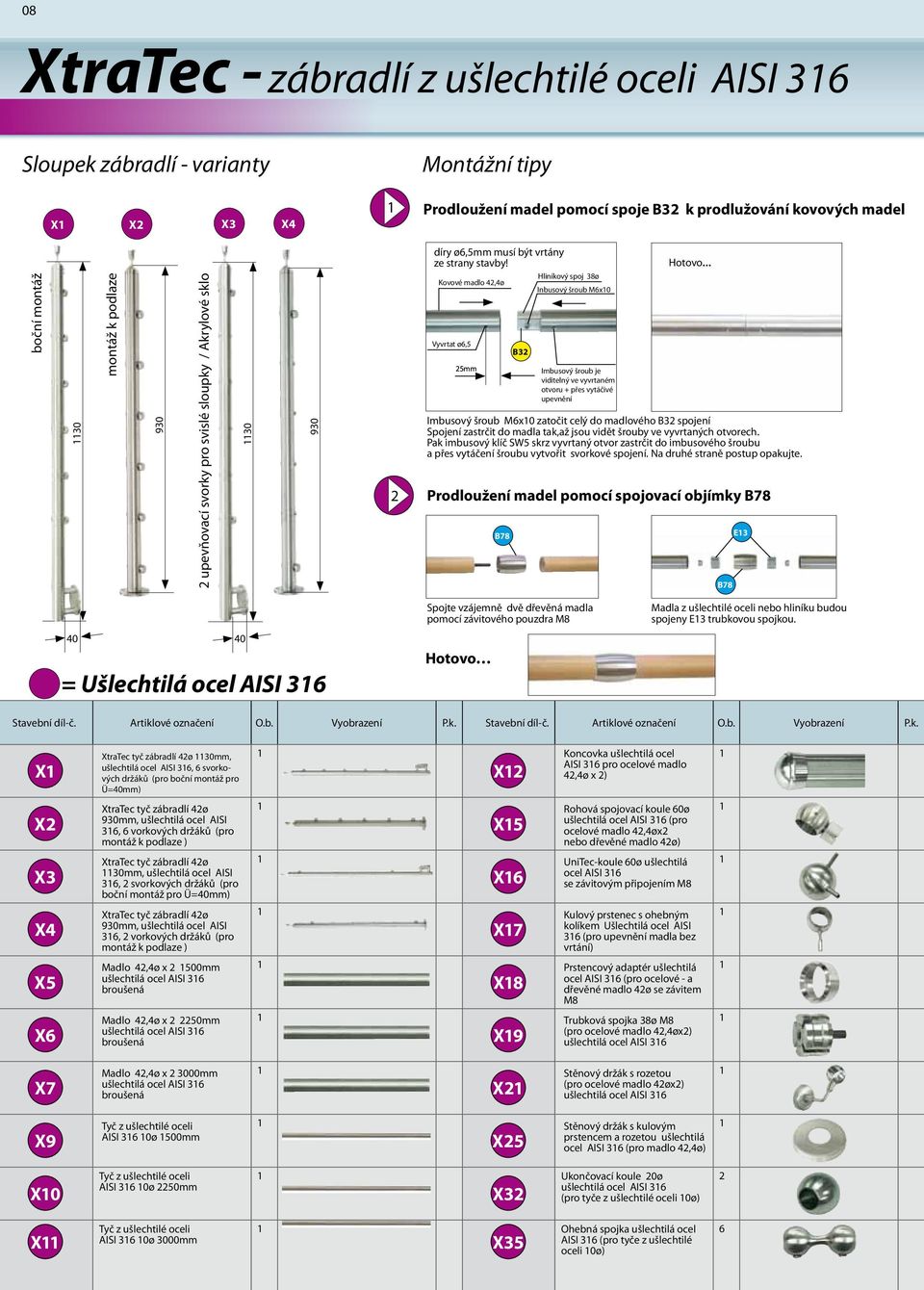

8 08 XtraTec - zábradlí z ušlechtilé oceli AISI 36 Sloupek zábradlí - varianty Montážní tipy X X X3 X4 Prodloužení madel pomocí spoje B3 k prodlužování kovových madel díry ø6,5mm musí být vrtány ze strany stavby! Hotovo... boční montáž 30 montáž k podlaze 930 upevňovací svorky pro svislé sloupky / Akrylové sklo Kovové madlo 4,4ø Vyvrtat ø6,5 5mm B78 B3 Hliníkový spoj 38ø Inbusový šroub M6x0 Imbusový šroub je viditelný ve vyvrtaném otvoru + přes vytáčivé upevnění Imbusový šroub M6x0 zatočit celý do madlového B3 spojení Spojení zastrčit do madla tak,až jsou vidět šrouby ve vyvrtaných otvorech. Pak imbusový klíč SW5 skrz vyvrtaný otvor zastrčit do imbusového šroubu a přes vytáčení šroubu vytvořit svorkové spojení. Na druhé straně postup opakujte. Prodloužení madel pomocí spojovací objímky B78 B78 E3 Spojte vzájemně dvě dřevěná madla pomocí závitového pouzdra M8 Madla z ušlechtilé oceli nebo hliníku budou spojeny E3 trubkovou spojkou = Ušlechtilá ocel AISI 36 Hotovo Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. X XtraTec tyč zábradlí 4ø 30mm, ušlechtilá ocel AISI 36, 6 svorkových držáků (pro boční montáž pro Ü=40mm) X Koncovka ušlechtilá ocel AISI 36 pro ocelové madlo 4,4ø x ) X XtraTec tyč zábradlí 4ø 930mm, ušlechtilá ocel AISI 36, 6 vorkových držáků (pro montáž k podlaze ) X5 Rohová spojovací koule 60ø ušlechtilá ocel AISI 36 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) X3 XtraTec tyč zábradlí 4ø 30mm, ušlechtilá ocel AISI 36, svorkových držáků (pro boční montáž pro Ü=40mm) X6 UniTec-koule 60ø ušlechtilá ocel AISI 36 se závitovým připojením M8 X4 XtraTec tyč zábradlí 4ø 930mm, ušlechtilá ocel AISI 36, vorkových držáků (pro montáž k podlaze ) X7 Kulový prstenec s ohebným kolíkem Ušlechtilá ocel AISI 36 (pro upevnění madla bez vrtání) X5 Madlo 4,4ø x 500mm ušlechtilá ocel AISI 36 broušená X8 Prstencový adaptér ušlechtilá ocel AISI 36 (pro ocelové - a dřevěné madlo 4ø se závitem M8 X6 Madlo 4,4ø x 50mm ušlechtilá ocel AISI 36 broušená X9 Trubková spojka 38ø M8 (pro ocelové madlo 4,4øx) ušlechtilá ocel AISI 36 X7 Madlo 4,4ø x 3000mm ušlechtilá ocel AISI 36 broušená X Stěnový držák s rozetou (pro ocelové madlo 4øx) ušlechtilá ocel AISI 36 X9 Tyč z ušlechtilé oceli AISI 36 0ø 500mm X5 Stěnový držák s kulovým prstencem a rozetou ušlechtilá ocel AISI 36 (pro madlo 4,4ø) X0 Tyč z ušlechtilé oceli AISI 36 0ø 50mm X3 Ukončovací koule 0ø ušlechtilá ocel AISI 36 (pro tyče z ušlechtilé oceli 0ø) X Tyč z ušlechtilé oceli AISI 36 0ø 3000mm X35 Ohebná spojka ušlechtilá ocel AISI 36 (pro tyče z ušlechtilé oceli 0ø) 6

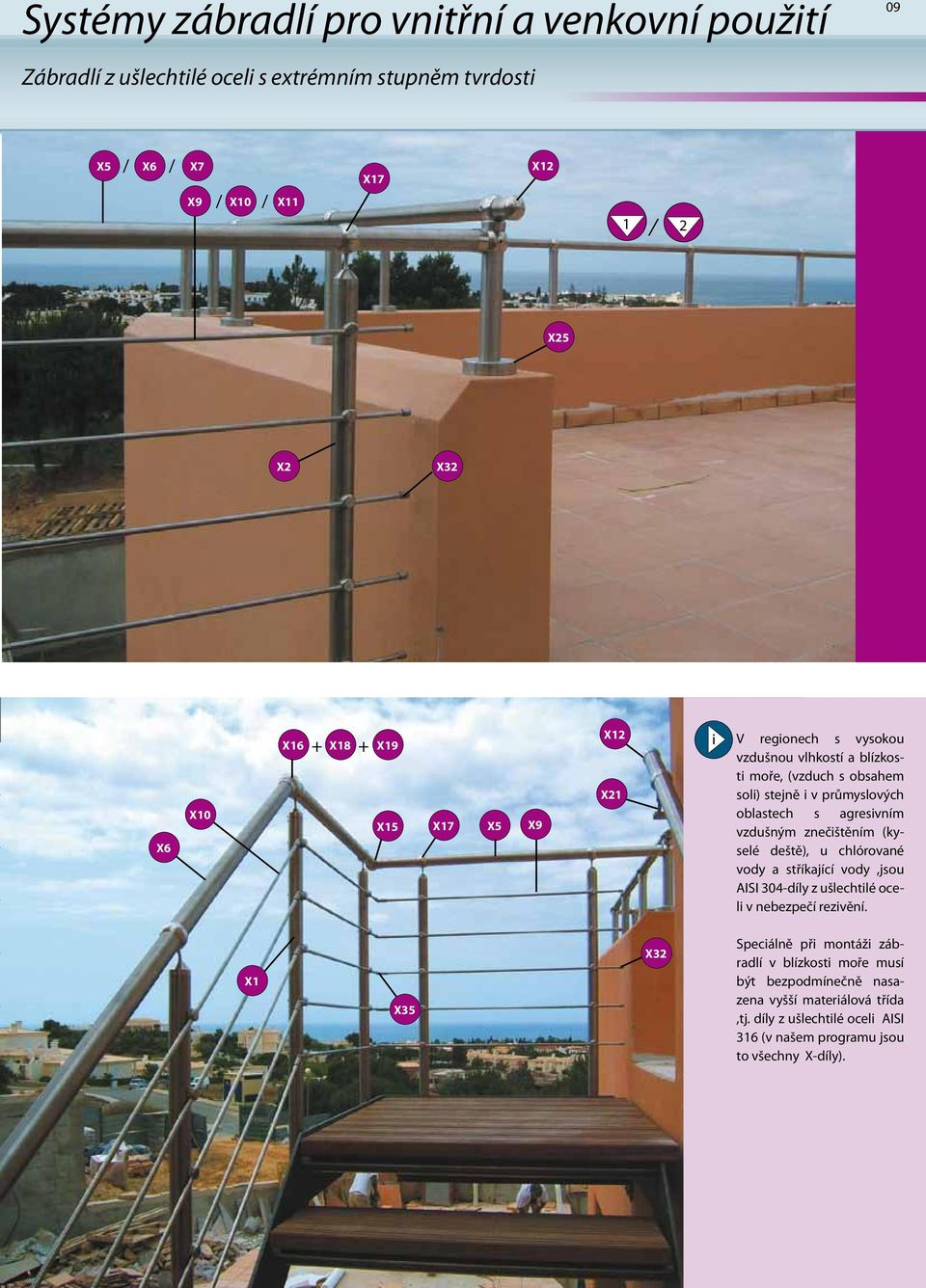

9 Systémy zábradlí pro vnitřní a venkovní použití 09 Zábradlí z ušlechtilé oceli s extrémním stupněm tvrdosti X5 / X6 / X7 X9 / X0 / X X7 X / X5 X X3 X6 X0 + + X6 X8 X9 X5 X7 X5 X9 X X i V regionech s vysokou vzdušnou vlhkostí a blízkosti moře, (vzduch s obsahem soli) stejně i v průmyslových oblastech s agresivním vzdušným znečištěním (kyselé deště), u chlórované vody a stříkající vody,jsou AISI 304-díly z ušlechtilé oceli v nebezpečí rezivění. X X35 X3 Speciálně při montáži zábradlí v blízkosti moře musí být bezpodmínečně nasazena vyšší materiálová třída,tj. díly z ušlechtilé oceli AISI 36 (v našem programu jsou to všechny X-díly).

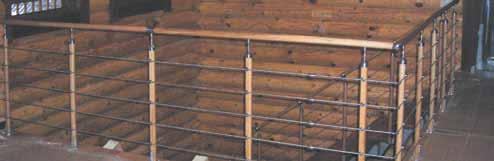

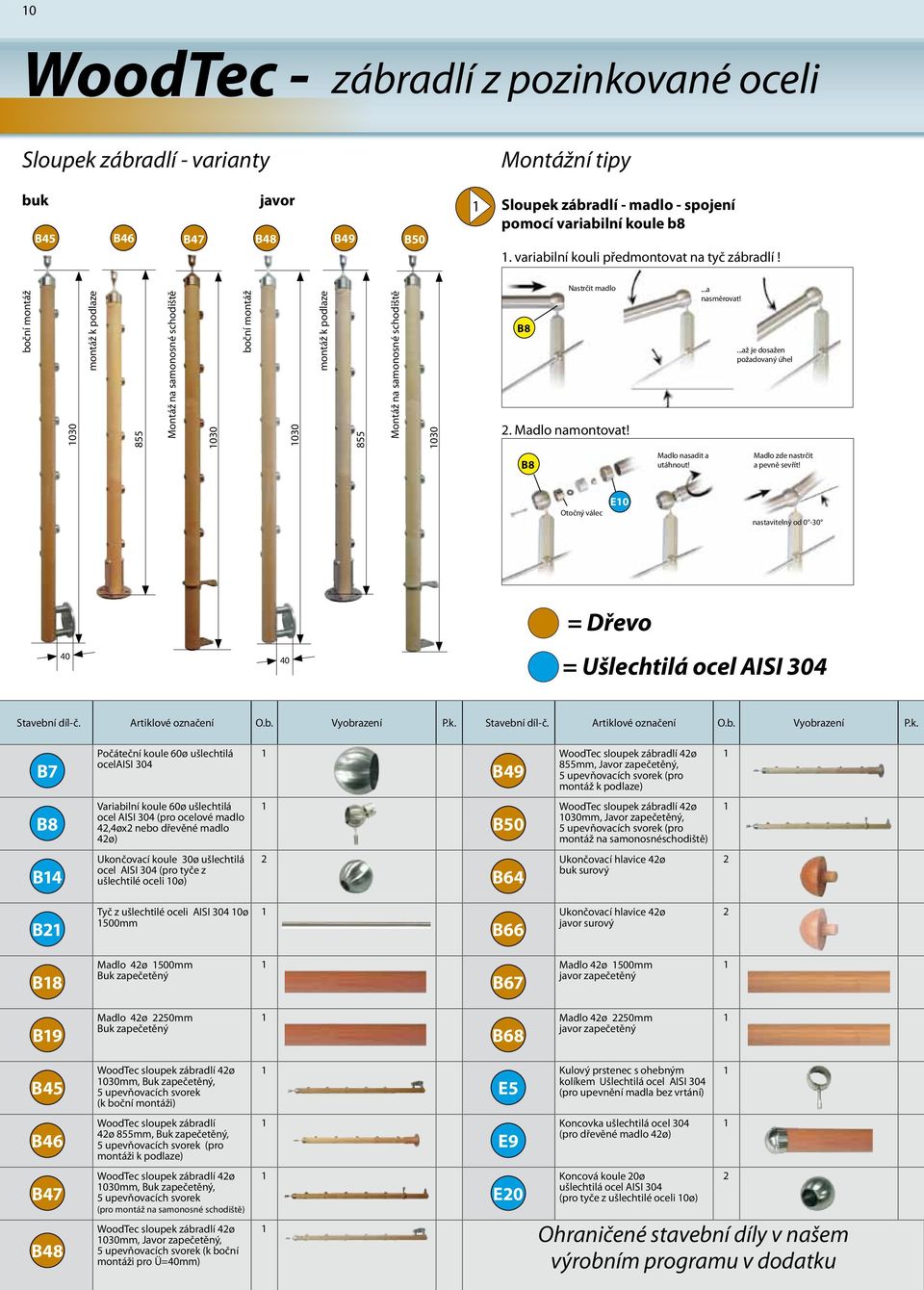

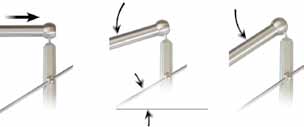

10 0 WoodTec - zábradlí z pozinkované oceli Sloupek zábradlí - varianty Montážní tipy buk B45 B46 B47 javor B48 B49 B50 Sloupek zábradlí - madlo - spojení pomocí variabilní koule b8. variabilní kouli předmontovat na tyč zábradlí! boční montáž 030 montáž k podlaze 855 Montáž na samonosné schodiště 030 boční montáž 030 montáž k podlaze 855 Montáž na samonosné schodiště 030 Nastrčit madlo B8. Madlo namontovat! B8 Madlo nasadit a utáhnout!...a nasměrovat!...až je dosažen požadovaný úhel Madlo zde nastrčit a pevně sevřít! Otočný válec E0 nastavitelný od = Dřevo = Ušlechtilá ocel AISI 304 Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. B7 Počáteční koule 60ø ušlechtilá ocelaisi 304 B49 WoodTec sloupek zábradlí 4ø 855mm, Javor zapečetěný, 5 upevňovacích svorek (pro montáž k podlaze) B8 Variabilní koule 60ø ušlechtilá ocel AISI 304 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) B50 WoodTec sloupek zábradlí 4ø 030mm, Javor zapečetěný, 5 upevňovacích svorek (pro montáž na samonosnéschodiště) B4 Ukončovací koule 30ø ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) B64 Ukončovací hlavice 4ø buk surový B Tyč z ušlechtilé oceli AISI 304 0ø 500mm B66 Ukončovací hlavice 4ø javor surový B8 Madlo 4ø 500mm Buk zapečetěný B67 Madlo 4ø 500mm javor zapečetěný B9 Madlo 4ø 50mm Buk zapečetěný B68 Madlo 4ø 50mm javor zapečetěný B45 WoodTec sloupek zábradlí 4ø 030mm, Buk zapečetěný, 5 upevňovacích svorek (k boční montáži) E5 Kulový prstenec s ohebným kolíkem Ušlechtilá ocel AISI 304 (pro upevnění madla bez vrtání) B46 WoodTec sloupek zábradlí 4ø 855mm, Buk zapečetěný, 5 upevňovacích svorek (pro montáži k podlaze) E9 Koncovka ušlechtilá ocel 304 (pro dřevěné madlo 4ø) B47 B48 WoodTec sloupek zábradlí 4ø 030mm, Buk zapečetěný, 5 upevňovacích svorek (pro montáž na samonosné schodiště) WoodTec sloupek zábradlí 4ø 030mm, Javor zapečetěný, 5 upevňovacích svorek (k boční montáži pro Ü=40mm) E0 Koncová koule 0ø ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) Ohraničené stavební díly v našem výrobním programu v dodatku

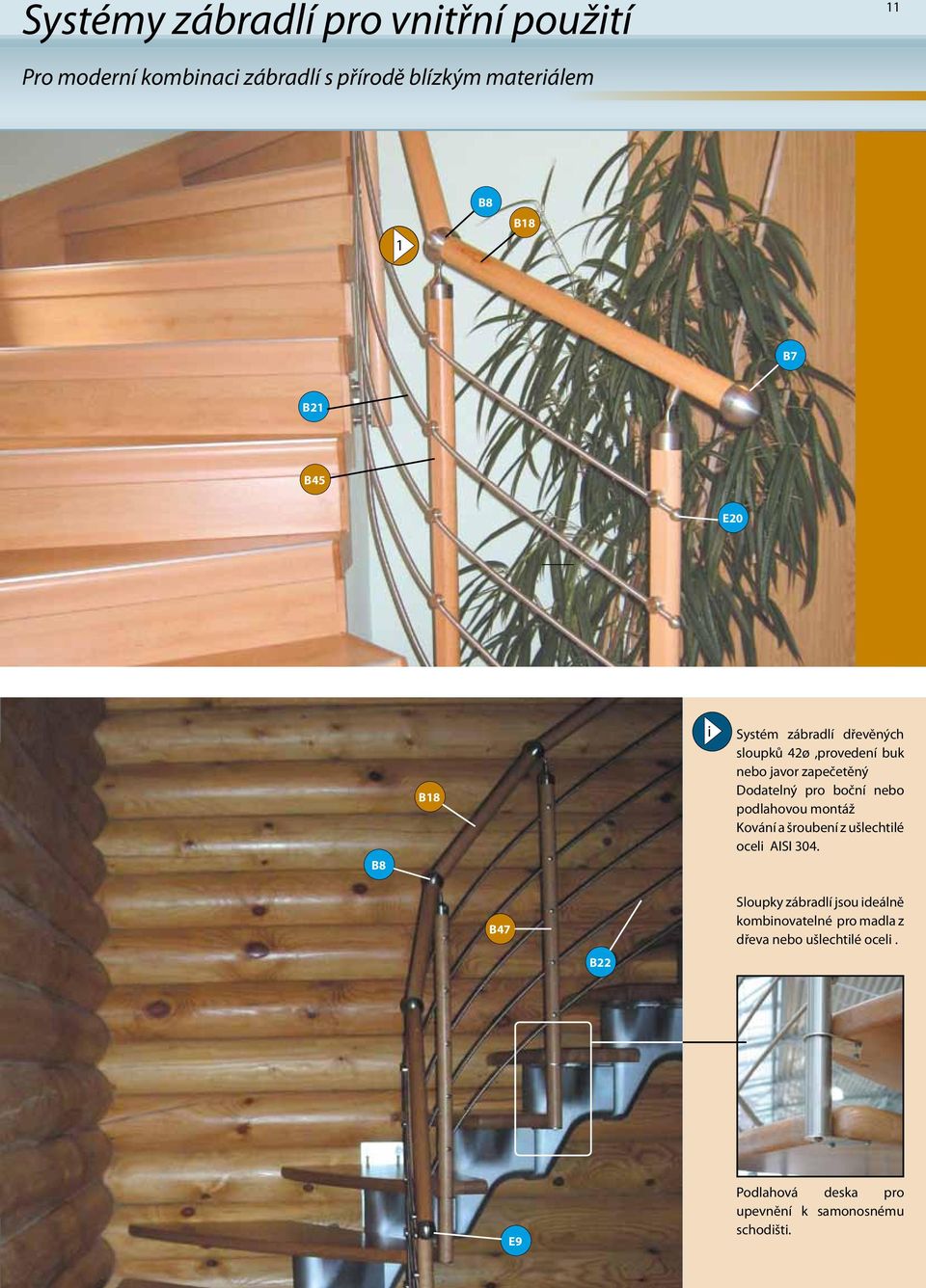

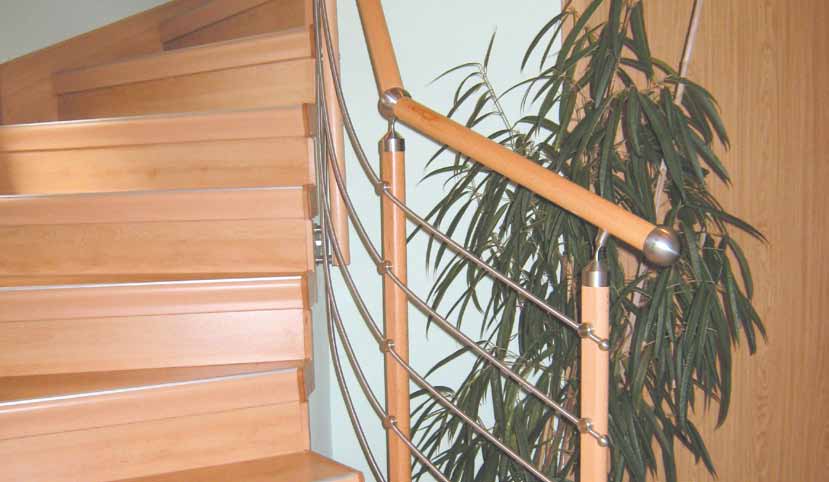

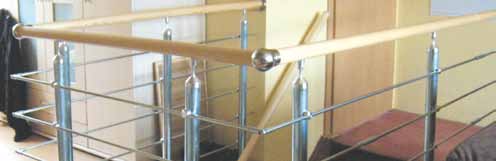

11 Systémy zábradlí pro vnitřní použití Pro moderní kombinaci zábradlí s přírodě blízkým materiálem B8 B8 B7 B B45 E0 B8 B8 i Systém zábradlí dřevěných sloupků 4ø,provedení buk nebo javor zapečetěný Dodatelný pro boční nebo podlahovou montáž Kování a šroubení z ušlechtilé oceli AISI 304. B47 B Sloupky zábradlí jsou ideálně kombinovatelné pro madla z dřeva nebo ušlechtilé oceli. E9 Podlahová deska pro upevnění k samonosnému schodišti.

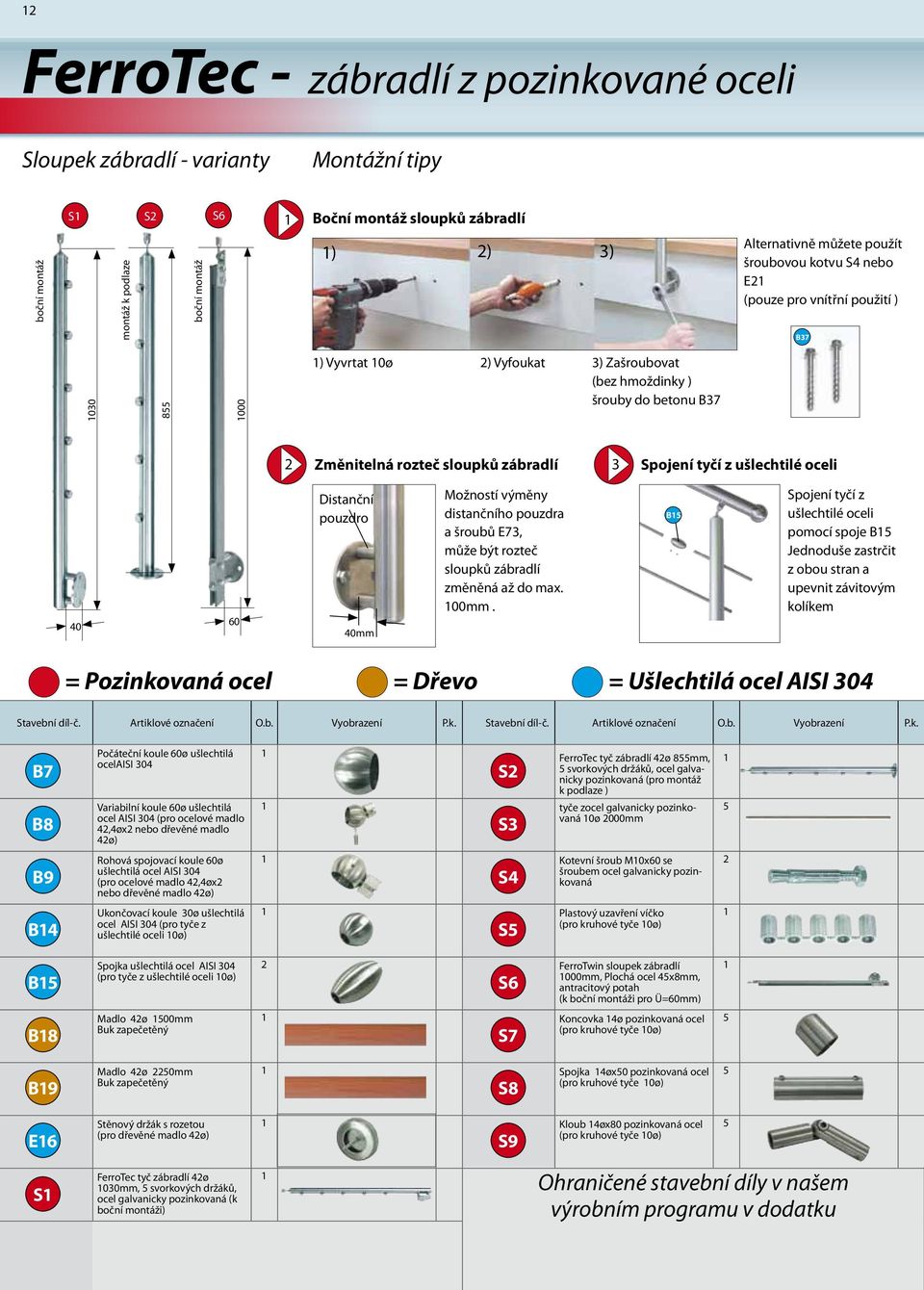

12 FerroTec - zábradlí z pozinkované oceli Sloupek zábradlí - varianty Montážní tipy S S S6 Boční montáž sloupků zábradlí boční montáž montáž k podlaze boční montáž ) ) 3) Alternativně můžete použít šroubovou kotvu S4 nebo E (pouze pro vnítřní použití ) B ) Vyvrtat 0ø ) Vyfoukat 3) Zašroubovat (bez hmoždinky ) šrouby do betonu B37 Změnitelná rozteč sloupků zábradlí 3 Spojení tyčí z ušlechtilé oceli Distanční pouzdro 40mm Možností výměny distančního pouzdra a šroubů E73, může být rozteč sloupků zábradlí změněná až do max. 00mm. B5 Spojení tyčí z ušlechtilé oceli pomocí spoje B5 Jednoduše zastrčit z obou stran a upevnit závitovým kolíkem = Pozinkovaná ocel = Dřevo = Ušlechtilá ocel AISI 304 Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. B7 B8 Počáteční koule 60ø ušlechtilá ocelaisi 304 Variabilní koule 60ø ušlechtilá ocel AISI 304 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) S S3 FerroTec tyč zábradlí 4ø 855mm, 5 svorkových držáků, ocel galvanicky pozinkovaná (pro montáž k podlaze ) tyče zocel galvanicky pozinkovaná 0ø 000mm 5 B9 Rohová spojovací koule 60ø ušlechtilá ocel AISI 304 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) S4 Kotevní šroub M0x60 se šroubem ocel galvanicky pozinkovaná B4 Ukončovací koule 30ø ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) S5 Plastový uzavření víčko (pro kruhové tyče 0ø) B5 Spojka ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) S6 FerroTwin sloupek zábradlí 000mm, Plochá ocel 45x8mm, antracitový potah (k boční montáži pro Ü=60mm) B8 Madlo 4ø 500mm Buk zapečetěný S7 Koncovka 4ø pozinkovaná ocel (pro kruhové tyče 0ø) 5 B9 Madlo 4ø 50mm Buk zapečetěný S8 Spojka 4øx50 pozinkovaná ocel (pro kruhové tyče 0ø) 5 E6 Stěnový držák s rozetou (pro dřevěné madlo 4ø) S9 Kloub 4øx80 pozinkovaná ocel (pro kruhové tyče 0ø) 5 S FerroTec tyč zábradlí 4ø 030mm, 5 svorkových držáků, ocel galvanicky pozinkovaná (k boční montáži) Ohraničené stavební díly v našem výrobním programu v dodatku

13 Systémy zábradlí pro vnitřní použití 3 Cenově výhodná varianta zábradlí při zachování stejné flexibility E6 B9 S5 S3 B9 S8 S9 S B8 B7 B8 B i Ocelové zábradlí s galvanicky pozinkovanými sloupky zábradlí 4ø pro boční nebo podlahovou montáž. Dostupné vhodné kruhové tyče s pozinkovou povrchovou úpravou. Madla ze dřeva,ušlechtilé oceli nebo hliníku se nechají ideálně kombinovat Tento systém je ideální pro cenově dostupné schodišťové a parpetní řešení zábradlí v interiérech. 3 Boční odstup se nechá zvětšit pomocí distančního pouzdra E73 na 75-00mm. B4 S V obsahu dodávky sloupků zábradlí nejsou plánovány žádné upevňovací šrouby Pro betonový základ je vhodný jako šroubovací materiál E nebo B37. U jiných materiálů si prosím obstarejte ze strany stavby vhodné šroubení B5 S4

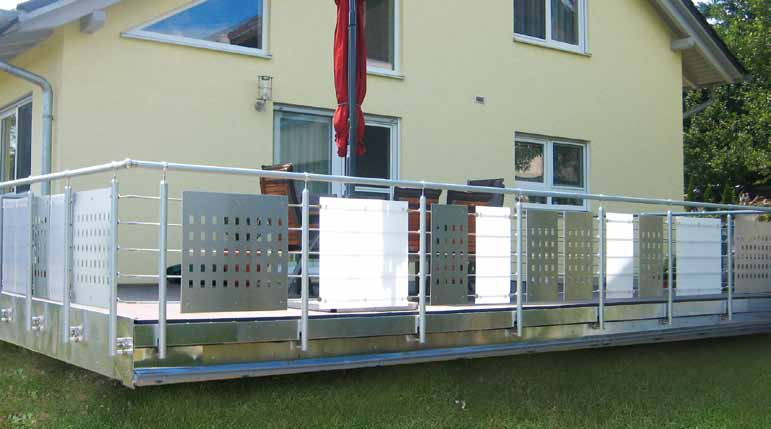

14 4 Výplně zábradlí Varianty výplní zábradlí v ušlechtilé oceli, akrylového skla a Resopal F F F3 Montážní tipy patentovaný svorkový držák B30 Ušlechtilá ocel neděrovaná B F4 F5 F6 70 Pomocí svorkového držáku B30 můžete připevnit děrované plechy zcela jednoduše jedním šroubem na vodorovnou tyč. Ušlechtilá ocel děrovaná Pro upevnění držáku skla předšroubujte F7 F8 F9 Akrylátové sklo čiré F0 F F B38 Akrylátové sklo bílé satinované závitový kolík M6x0 svírací destičky držáku skla B38 a zašroubujte (při silnějím skle použijte delší šroubky). Pro seřízení tloušťky skla zatočte nebo vytočte šroubky. Svírací deska musí plošně tlačit na sklo a ne na hranu skla! Seřizovací šroubky M6x0 vytočit tak daleko,až uchycená deska sedí nepatrně výše z venku něž uvnitř (nevzpříčit,jinak hrozí prasknutí ). Resopal stříbrnošedá F6 F7 F8 = Ostatní = Ušlechtilá ocel AISI 304 Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. B7 Počáteční koule 60ø ušlechtilá ocelaisi 304 B38 Držák skla ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø a tloušťky skla 6-8mm) 4 B9 Rohová spojovací koule 60ø ušlechtilá ocel AISI 304 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) E5 Kulový prstenec s ohebným kolíkem Ušlechtilá ocel AISI 304 (pro upevnění madla bez vrtání) B7 Madlo 4,4ø x 50mm ušlechtilá ocel AISI 304 broušená E5 Rozeta 05ø ušlechtilá ocel AISI 304 pro základovou desku E/S B B3 B33 B34 Tyč z ušlechtilé oceli AISI 304 0ø 50mm Ohebná spojka ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) Madlo 4,4ø x 3000mm ušlechtilá ocel AISI 304 broušená Tyč ušlechtilá ocel AISI 304 0ø 3000mm 6 E40 E4 F5 F MegaTec sloupek zábradlí 4ø 030mm, ušlechtilá ocel AISI 304, svěrkové držáky (k boční montáži pro Ü=40mm) MegaTec sloupek zábradlí 4ø 855mm, ušlechtilá ocel AISI 304, svěrkové držáky (pro montáž k podlaze ) Výplň 70x350xmm Ušlechtilá ocel AISI 304 děrovaná se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory pro tyčovou rozteč 600/650 jsou součástí ) Výplň 70x70x6mm Akrylové sklo satinované se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání ) Ohraničené stavební díly v našem výrobním programu v dodatku

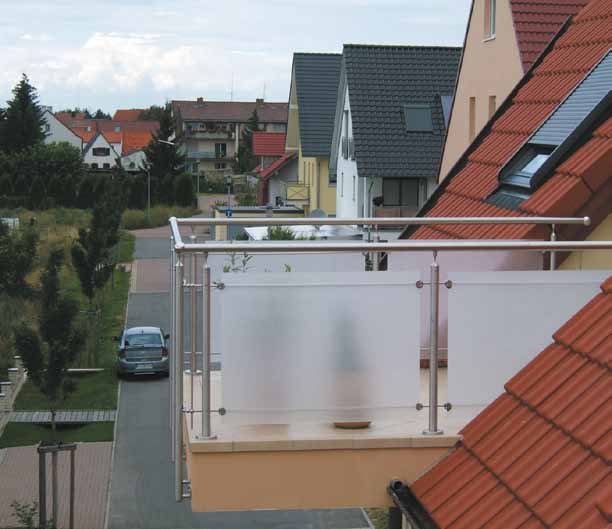

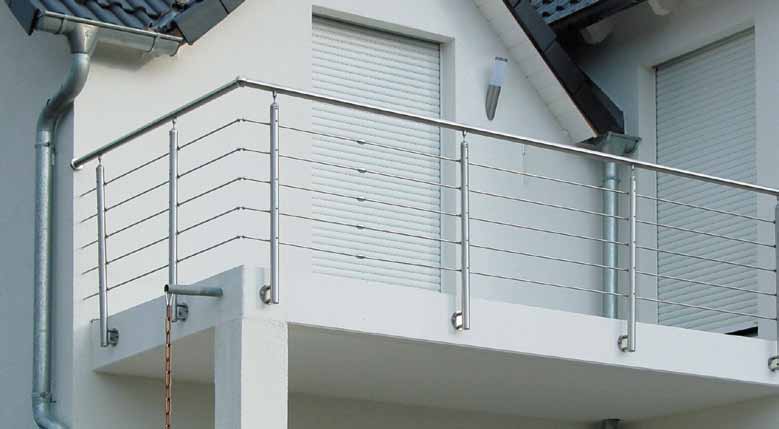

15 Systémy zábradlí pro vnitřní a venkovní použití 5 B33 B9 B3 F6 E5 F F5 F B34 B38 E / E40 Výplň z ušlechtilé oceli pro Francouzký balkón. i K montáži na balkónové - parapetové zábradí s výplní jsou vhodné tyče zábradlí E40 (boční montáž ) i E4 (montáž k podlaze). B9 B3 B7 B B9 Při standartním rozsahu dodávek ušlechtilé oceli a akrylátové výplně, jsou upevňovací svírací držáky již obsaženy. K tomu potřebné upevňovací otvory musí být pouze u Akrylátového skla a Resopal výplně oboustranně vyvrtány. Na vyobrazení vlevo byla akrylátová skla namontována pomocí držáku skla B38. F V tomto případě může být od upevňovacích děr upuštěno. E40 E4 B38 E5

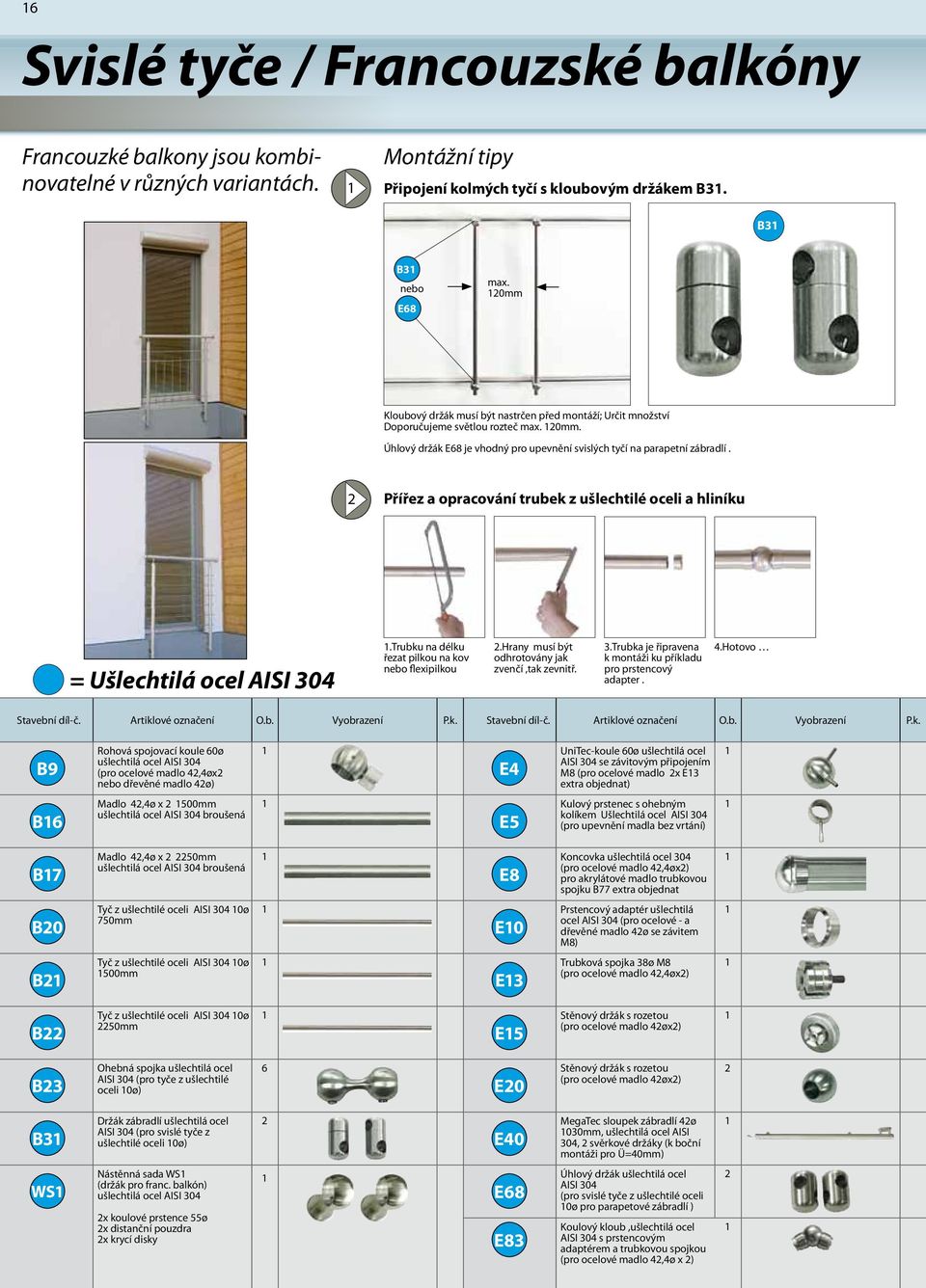

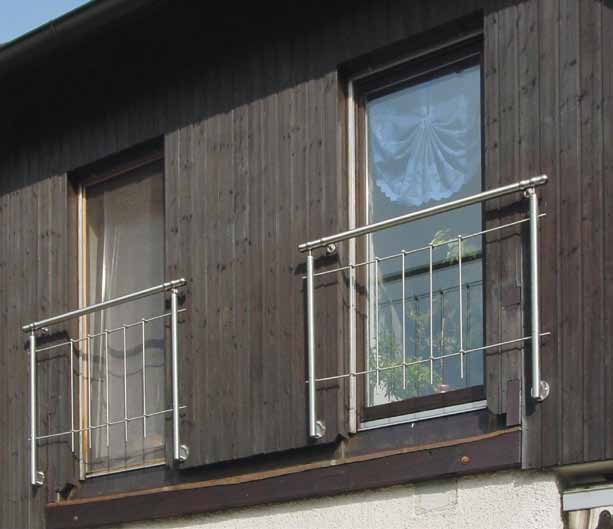

16 6 Svislé tyče / Francouzské balkóny Francouzké balkony jsou kombinovatelné v různých variantách. Montážní tipy Připojení kolmých tyčí s kloubovým držákem B3. B3 B3 nebo E68 max. 0mm Kloubový držák musí být nastrčen před montáží; Určit množství Doporučujeme světlou rozteč max. 0mm. Úhlový držák E68 je vhodný pro upevnění svislých tyčí na parapetní zábradlí. Přířez a opracování trubek z ušlechtilé oceli a hliníku = Ušlechtilá ocel AISI 304.Trubku na délku řezat pilkou na kov nebo flexipilkou.hrany musí být odhrotovány jak zvenčí,tak zevnitř. 3.Trubka je řipravena k montáži ku příkladu pro prstencový adapter. 4.Hotovo Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. B9 Rohová spojovací koule 60ø ušlechtilá ocel AISI 304 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) E4 UniTec-koule 60ø ušlechtilá ocel AISI 304 se závitovým připojením M8 (pro ocelové madlo x E3 extra objednat) B6 Madlo 4,4ø x 500mm ušlechtilá ocel AISI 304 broušená E5 Kulový prstenec s ohebným kolíkem Ušlechtilá ocel AISI 304 (pro upevnění madla bez vrtání) B7 Madlo 4,4ø x 50mm ušlechtilá ocel AISI 304 broušená E8 Koncovka ušlechtilá ocel 304 (pro ocelové madlo 4,4øx) pro akrylátové madlo trubkovou spojku B77 extra objednat B0 Tyč z ušlechtilé oceli AISI 304 0ø 750mm E0 Prstencový adaptér ušlechtilá ocel AISI 304 (pro ocelové - a dřevěné madlo 4ø se závitem M8) B Tyč z ušlechtilé oceli AISI 304 0ø 500mm E3 Trubková spojka 38ø M8 (pro ocelové madlo 4,4øx) B Tyč z ušlechtilé oceli AISI 304 0ø 50mm E5 Stěnový držák s rozetou (pro ocelové madlo 4øx) B3 Ohebná spojka ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) 6 E0 Stěnový držák s rozetou (pro ocelové madlo 4øx) B3 Držák zábradlí ušlechtilá ocel AISI 304 (pro svislé tyče z ušlechtilé oceli 0ø) E40 MegaTec sloupek zábradlí 4ø 030mm, ušlechtilá ocel AISI 304, svěrkové držáky (k boční montáži pro Ü=40mm) WS Nástěnná sada WS (držák pro franc. balkón) ušlechtilá ocel AISI 304 x koulové prstence 55ø x distanční pouzdra x krycí disky E68 E83 Úhlový držák ušlechtilá ocel AISI 304 (pro svislé tyče z ušlechtilé oceli 0ø pro parapetové zábradlí ) Koulový kloub,ušlechtilá ocel AISI 304 s prstencovým adaptérem a trubkovou spojkou (pro ocelové madlo 4,4ø x )

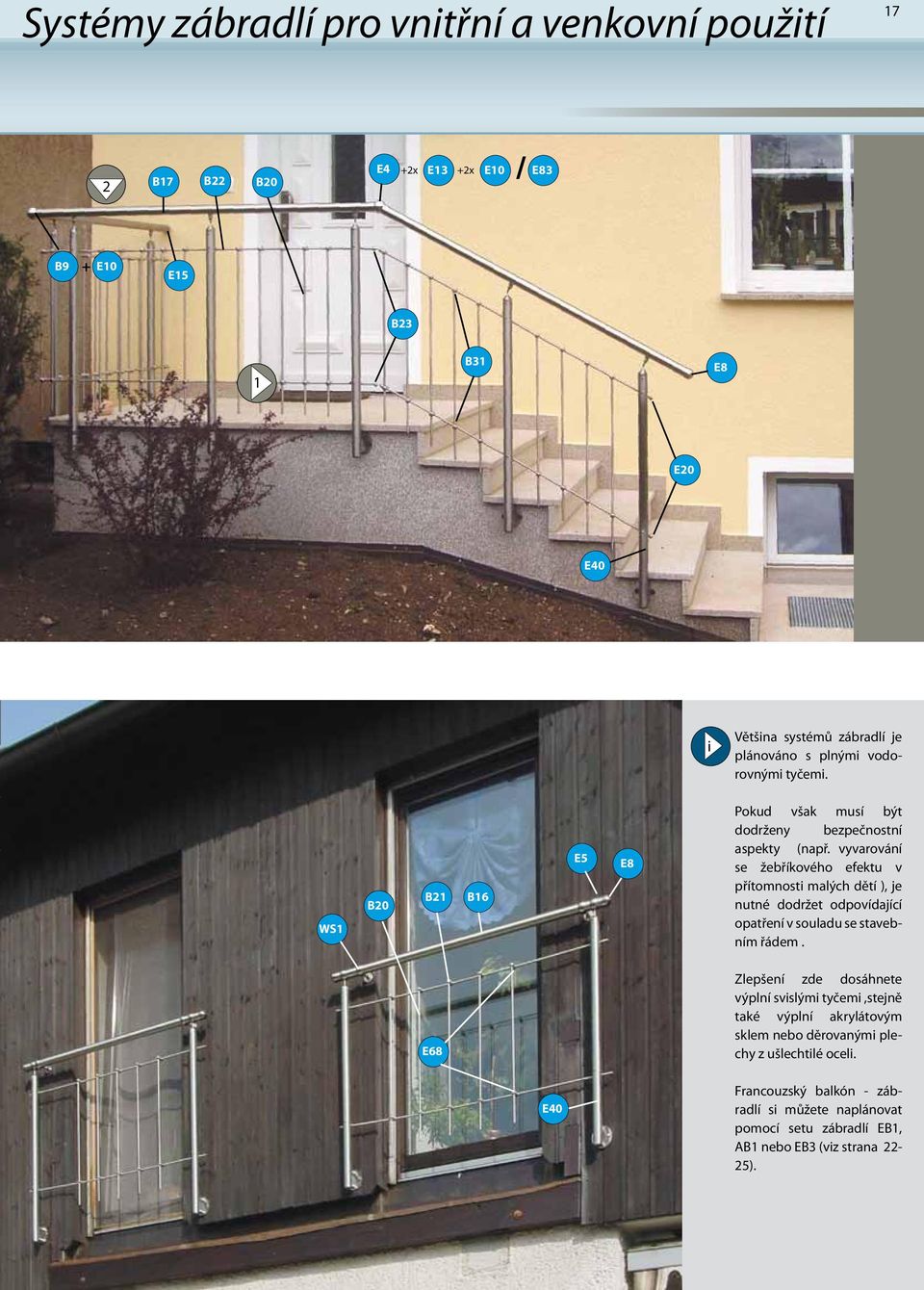

17 Systémy zábradlí pro vnitřní a venkovní použití 7 B7 B B0 E4 +x E3 +x E0 / E83 B9 + E0 E5 B3 B3 E8 E0 E40 i Většina systémů zábradlí je plánováno s plnými vodorovnými tyčemi. WS B0 B B6 E5 E8 Pokud však musí být dodrženy bezpečnostní aspekty (např. vyvarování se žebříkového efektu v přítomnosti malých dětí ), je nutné dodržet odpovídající opatření v souladu se stavebním řádem. E68 Zlepšení zde dosáhnete výplní svislými tyčemi,stejně také výplní akrylátovým sklem nebo děrovanými plechy z ušlechtilé oceli. E40 Francouzský balkón - zábradlí si můžete naplánovat pomocí setu zábradlí EB, AB nebo EB3 (viz strana - 5).

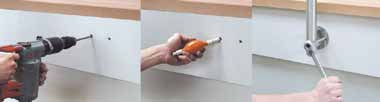

18 8 Nástěnné madla K dispozici je velké množství stěnových držáků. Montážní tipy Montáž stěnového madla Stěnový držák vzhledu ušlechtilé oceli Spojovací pouzdro s kolíkovým držákem.stanovit výšku madla.naznačit držáky 3.Označit upevňovací body B85 Stěnový držák vzhledu ušlechtilé oceli B73 B78 Spojovací pouzdro s rozetou B78 4. Navrtat stěnu Výšku madla naměřít mm od přední hrany schodu (ideální je 900mm) Označení = horní hrana madla Držák může být posouván 5. Upevnit uchycovací šrouby ~ 900mm 6.Namontovat kouleprstencové držáky Hmoždinka 0ø Stěnový držák s kulovým prstencem E7 Spojovací pouzdro se stěnovou podpěrou B78 Navrtat stěnu 0ø matky M8 natočte na šroub 8x70 a zakontrujte 7.Nastrčit madlo do držáků 8.Madlo pevně uchytit k držákům 9.Dokončit montáž madla Stěnový držák s kolíkovým držákem E34 Přitáhněte imbusovým klíčem SW3 závitový kolík M6 na kouleprstencový držák. Pohybové čidlo Pro výměnu baterie odstraňte tuto koncovku = Hliník + ostatní = Dřevo = Ušlechtilá ocel AISI 304 Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. B7 Počáteční koule 60ø ušlechtilá ocel AISI 304 B73 Nástěnný držák,vzhled ušlechtilé oceli (pro všechna madla) B Nástěnný držák s kolíkovým držákem ušlechtilá ocel AISI 304 (pro madla 40-50ø) B74 Nástěnný držák,bílý (pro všechna madla) B Rozeta 78ø ušlechtilá ocel AISI 304 (pro základovou desku B) B85 Kulový prstencový držák ve vzhledu ušlechtilé oceli (pro všechny madla 4ø) B6 Madlo 4,4ø x 500mm ušlechtilá ocel AISI 304 broušená E8 Koncovka ušlechtilá ocel 304 (pro ocelové madlo 4,4øx) pro akrylátové madlo trubkovou spojku B77 extra objednat B8 Madlo 4ø 500mm Buk zapečetěný E9 Koncovka ušlechtilá ocel 304 (pro dřevěné madlo 4ø) B4 Madlo 4,4ø x 500mm Hliník eloxovaný E7 Stěnový držák s kulovým prstencem a rozetou ušlechtilá ocel AISI 304 (pro madlo 4,4ø) B64 Ukončovací hlavice 4ø buk surový E34 Nástěnný držák s krycím kotoučem a kolíkovým držákem,ušlechtilá ocel AISI 304 (pro madlo 40-50ø) B66 Ukončovací hlavice 4ø javor surový E48 Plastový uzavření víčko (pro kruhové tyče 0ø) B67 Madlo 4ø 500mm javor zapečetěný E49 Plochá koncovka z ušlechtilé oceli AISI 304 (pro dřevěné madlo 4ø) B7 Nástěnný držák,leštěná mosaz (pro všechna madla) B78 Spojovací pouzdro zábradlí ušlechtilá ocel AISI 304 (pro madla 4ø)

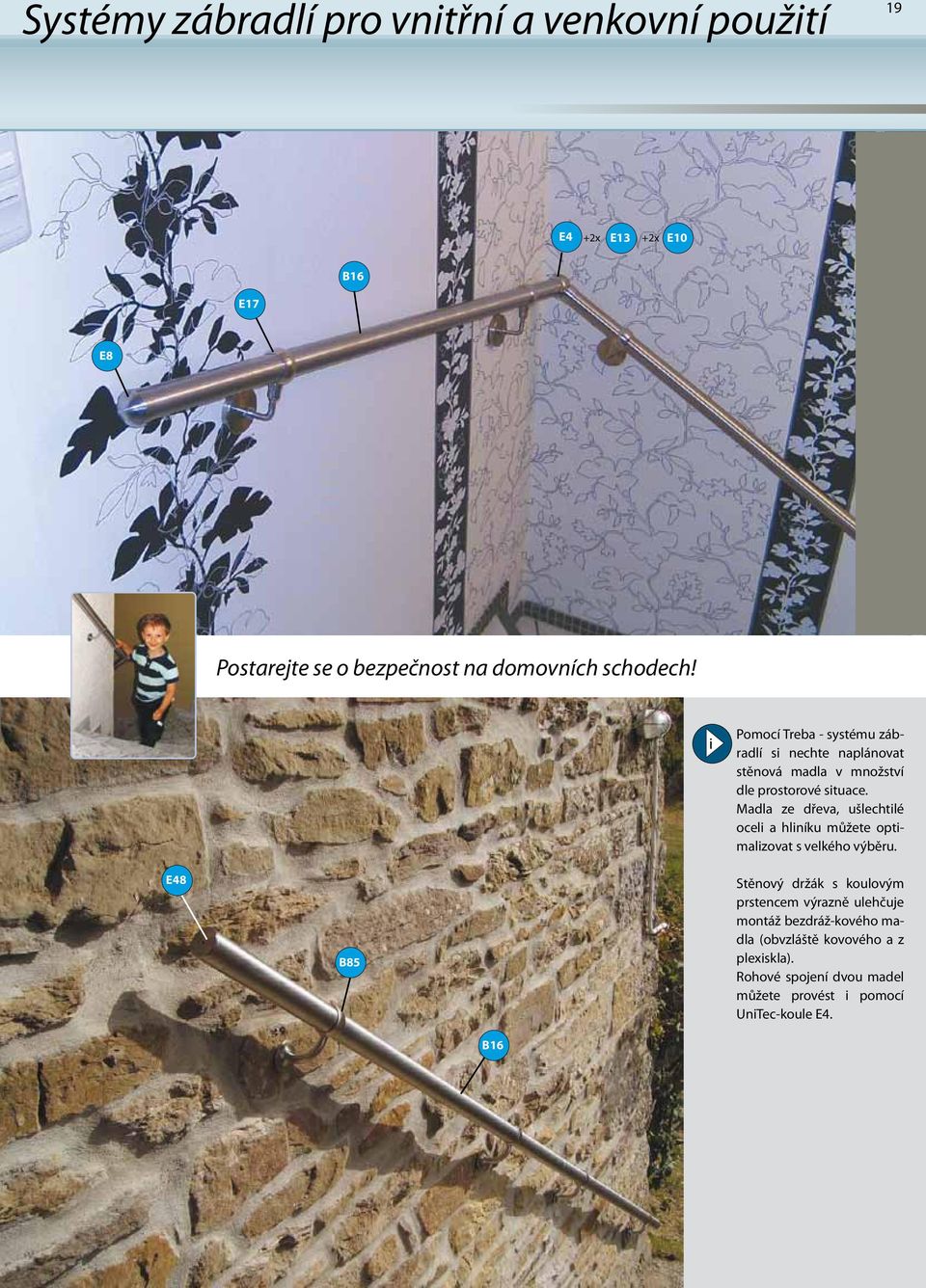

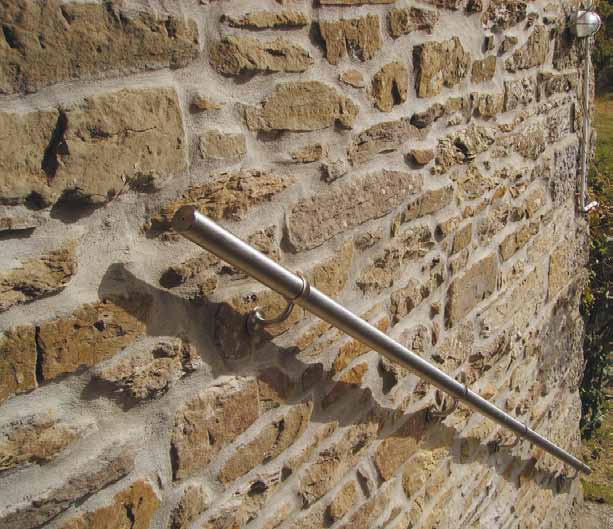

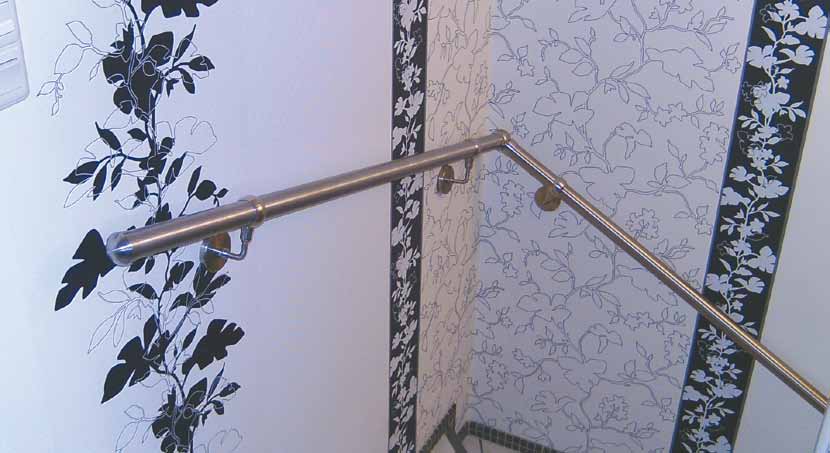

19 Systémy zábradlí pro vnitřní a venkovní použití 9 E4 +x E3 +x E0 B6 E7 E8 Postarejte se o bezpečnost na domovních schodech! i Pomocí Treba - systému zábradlí si nechte naplánovat stěnová madla v množství dle prostorové situace. Madla ze dřeva, ušlechtilé oceli a hliníku můžete optimalizovat s velkého výběru. E48 B85 Stěnový držák s koulovým prstencem výrazně ulehčuje montáž bezdráž-kového madla (obvzláště kovového a z plexiskla). Rohové spojení dvou madel můžete provést i pomocí UniTec-koule E4. B6

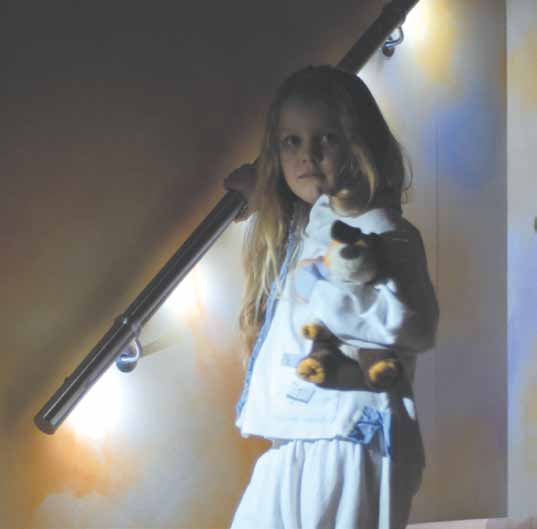

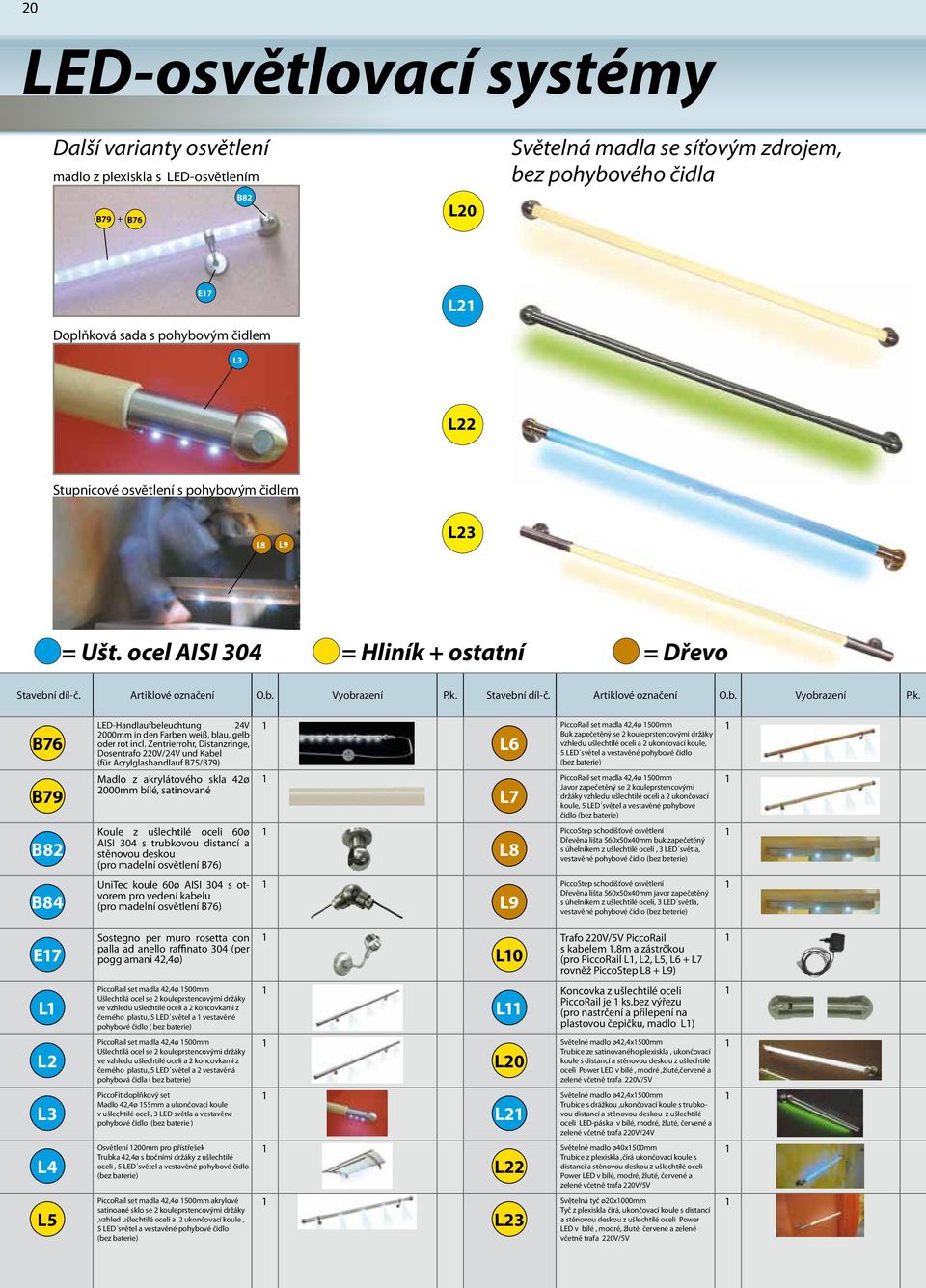

20 0 LED-osvětlovací systémy Další varianty osvětlení madlo z plexiskla s LED-osvětlením B8 B79 + B76 L0 Světelná madla se síťovým zdrojem, bez pohybového čidla E7 Doplňková sada s pohybovým čidlem L3 L L Stupnicové osvětlení s pohybovým čidlem L8 L9 L3 = Ušt. ocel AISI 304 = Hliník + ostatní = Dřevo Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. B76 B79 B8 LED-Handlaufbeleuchtung 4V 000mm in den Farben weiß, blau, gelb oder rot incl. Zentrierrohr, Distanzringe, Dosentrafo 0V/4V und Kabel (für Acrylglashandlauf B75/B79) Madlo z akrylátového skla 4ø 000mm bílé, satinované Koule z ušlechtilé oceli 60ø AISI 304 s trubkovou distancí a stěnovou deskou (pro madelní osvětlení B76) L6 L7 L8 PiccoRail set madla 4,4ø 500mm Buk zapečetěný se kouleprstencovými držáky vzhledu ušlechtilé oceli a ukončovací koule, 5 LED světel a vestavěné pohybové čidlo (bez baterie) PiccoRail set madla 4,4ø 500mm Javor zapečetěný se kouleprstencovými držáky vzhledu ušlechtilé oceli a ukončovací koule, 5 LED světel a vestavěné pohybové čidlo (bez baterie) PiccoStep schodišťové osvětlení Dřevěná lišta 560x50x40mm buk zapečetěný s úhelníkem z ušlechtilé oceli, 3 LED světla, vestavěné pohybové čidlo (bez beterie) B84 UniTec koule 60ø AISI 304 s otvorem pro vedení kabelu (pro madelní osvětlení B76) L9 PiccoStep schodišťové osvětlení Dřevěná lišta 560x50x40mm javor zapečetěný s úhelníkem z ušlechtilé oceli, 3 LED světla, vestavěné pohybové čidlo (bez beterie) E7 Sostegno per muro rosetta con palla ad anello raffinato 304 (per poggiamani 4,4ø) L0 Trafo 0V/5V PiccoRail s kabelem,8m a zástrčkou (pro PiccoRail L, L, L5, L6 + L7 rovněž PiccoStep L8 + L9) L L L3 L4 L5 PiccoRail set madla 4,4ø 500mm Ušlechtilá ocel se kouleprstencovými držáky ve vzhledu ušlechtilé oceli a koncovkami z černého plastu, 5 LED světel a vestavěné pohybové čidlo ( bez baterie) PiccoRail set madla 4,4ø 500mm Ušlechtilá ocel se kouleprstencovými držáky ve vzhledu ušlechtilé oceli a koncovkami z černého plastu, 5 LED světel a vestavěná pohybová čidla ( bez baterie) PiccoFit doplňkový set Madlo 4,4ø 55mm a ukončovací koule v ušlechtilé oceli, 3 LED světla a vestavěné pohybové čidlo (bez baterie ) Osvětlení 00mm pro přístřešek Trubka 4,4ø s bočními držáky z ušlechtilé oceli, 5 LED světel a vestavěné pohybové čidlo (bez baterie) PiccoRail set madla 4,4ø 500mm akrylové satinoané sklo se kouleprstencovými držáky,vzhled ušlechtilé oceli a ukončovací koule, 5 LED světel a vestavěné pohybové čidlo (bez baterie) L L0 L L L3 Koncovka z ušlechtilé oceli PiccoRail je ks.bez výřezu (pro nastrčení a přilepení na plastovou čepičku, madlo L) Světelné madlo ø4,4x500mm Trubice ze satinovaného plexiskla, ukončovací koule s distancí a stěnovou deskou z ušlechtilé oceli Power LED v bílé, modré,žluté,červené a zelené včetně trafa 0V/5V Světelné madlo ø4,4x500mm Trubice s drážkou,ukončovací koule s trubkovou distancí a stěnovou deskou z ušlechtilé oceli LED-páska v bílé, modré, žluté, červené a zelené včetně trafa 0V/4V Světelné madlo ø40x500mm Trubice z plexiskla,čirá ukončovací koule s distancí a stěnovou deskou z ušlechtilé oceli Power LED v bílé, modré, žluté, červené a zelené včetně trafa 0V/5V Světelná tyč ø0x000mm Tyč z plexiskla čirá, ukončovací koule s distancí a stěnovou deskou z ušlechtilé oceli Power LED v bílé, modré, žluté, červené a zelené včetně trafa 0V/5V

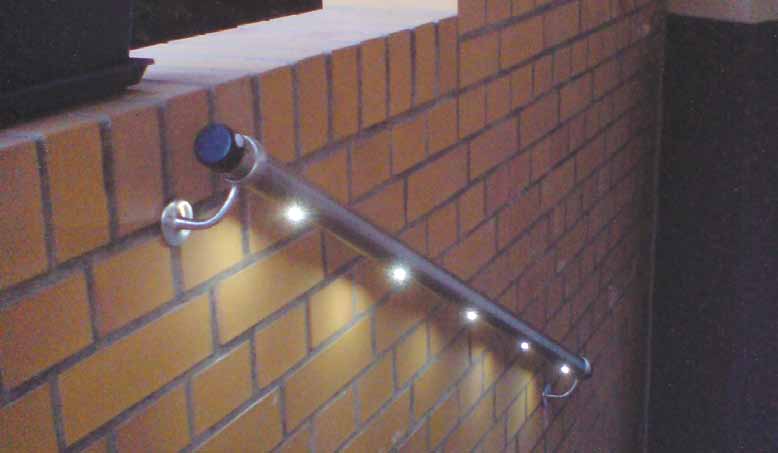

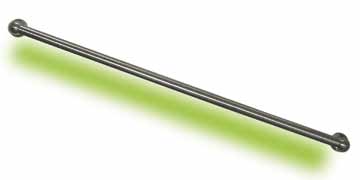

21 Systémy zábradlí pro vnitřní a venkovní použití L Madlo z ušlechtilé oceli s LED-osvětlením, Bateriový provoz s pohybovým čidlem. L i LED-osvětlovací systém PiccoFlash s integrovaným pohybovým čidlem, je dodáváno bez síťové přípojky. Budete potřebovat pouze 4 baterie o,5v Systém vytváří podařenou symbiozu bezpečnosti a funkčnosti. PiccoFlash je optimální osvětlovací řešení tam, kde je složitě řešitelná situace, tj. tam, kde je obtížné přivedení elekt. vedení a světlo je zde potřebné jen dočasně. Oblast použití je rozmanitá, nouzové osvětlení, únikové cesty, vstupní osvětlení nebo sklepní vstupy. Docilte správných předpokladů pro bezpečný a beznehodový chod (speciálně pro malé děti a seniory). Madlo z ušlechtilé oceli s LED-osvětlením je možné rychle namontovat a uvést do provozu.

22 Sada zábradlí Varianty setů zábradlí EB / AB Základní sada 500mm Pro kompletní zábradlí v ušlechtilé oceli (EB) nebo hliník (AB) EZ / AZ Doplňková sada 500mm Pro prodlužování zábradlí v ušlechtilé oceli (EZ) nebo hliníku (AZ) x sloupek zábradlí 4ø 030mm s koulovým prstencem x sloupek zábradlí 4ø 030mm s koulovým prstencem x madlo 4ø 500mm se koncovkami x madlo 4ø 500mm se koncovkami 5x souběžná kulatá tyč 0ø 500mm 5x souběžná kulatá tyč 0ø 500mm Doporučený rozestup sloupků zábradlí max. 000mm 5x spoj EB / AB Základní sada Pro kompletní zábradlí v ušlechtilé oceli (EB) nebo hliník (AB) EZ / AZ Doplňková sada Pro prodlužování zábradlí v ušlechtilé oceli (EZ) nebo hliníku (AZ) x sloupek zábradlí 4ø 855mm s koulovým prstencem x sloupek zábradlí 4ø 855mm s koulovým prstencem x madlo 4ø 500mm se koncovkami x madlo 4ø 500mm se koncovkami 5x souběžná kulatá tyč 0ø 500mm 5x souběžná kulatá tyč 0ø 500mm 5x spoj Všimněte si prosím možnosti prodloužení zábradlí s rohovou sadou ES pro rohové spojení, tak i pro Franzouzské balkóny se stěnovou sadou WS = Ušlechtilá ocel AISI 304 = Hliník Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. AB AB Základní sada AB (boční montáž) x sloupek zábradlí 4ø 030mm s koulovým prstencem x madlo 4ø 500mm se koncovkami 5x souběžná kulatá tyč 0ø 500mm Základní sada AB (montáž k podlaze) x sloupek zábradlí 4ø 855mm s koulovým prstencem x madlo 4ø 500mm se koncovkami 5x souběžná kulatá tyč 0ø 500mm EB EB Základní sada EB (boční montáž) x sloupek zábradlí 4ø 030mm s koulovým prstencem x madlo 4ø 500mm se koncovkami 5x souběžná kulatá tyč 0ø 500mm Základní sada EB (montáž k podlaze) x sloupek zábradlí 4ø 855mm s koulovým prstencem x madlo 4ø 500mm se koncovkami 5x souběžná kulatá tyč 0ø 500mm AZ Doplňková sada AZ (boční montáž) x sloupek zábradlí 4ø 030mm s koulovým prstencem x madlo 4ø 500mm se koncovkami 5x souběžná kulatá tyč 0ø 500mm + 5x spoj EZ Doplňková sada EZ (boční montáž) x sloupek zábradlí 4ø 030mm s koulovým prstencem x madlo 4ø 500mm se koncovkami 5x souběžná kulatá tyč 0ø 500mm + 5x spoj AZ Doplňková sada AZ (montáž k podlaze) x sloupek zábradlí 4ø 855mm s koulovým prstencem x madlo 4ø 500mm se koncovkami 5x souběžná kulatá tyč 0ø 500mm + 5x spoj EZ Doplňková sada EZ (montáž k podlaze) x sloupek zábradlí 4ø 855mm s koulovým prstencem x madlo 4ø 500mm se koncovkami 5x souběžná kulatá tyč 0ø 500mm + 5x spoj ES Rohová sada ES (Rohové spojení ) Tvoří : x UniTec koule 60ø AISI 304 x prstencové adaptéry AISI 304 x trubkové spojky (pro ocelové trubky 4,4ø) 5x kloubů (pro kulaté tyče 0ø) WS Nástěnná sada WS (držák pro franc. balkón) Tvoří: x koulové prstence 55ø 304 x distanční pouzdra 304 x krycí disky 304

23 Systémy zábradlí pro vnitřní a venkovní použití 3 EB ES rohová sada ES EZ stěnová sada WS EB EB i S Treba sadou zábralí obdržíte rychle a levně důležité základní díly zábradlí pro stavbu balkónového nebo parapetního zábradlí. Rozteč sloupků zábradlí musí být max. 000mm. Madlo a tyče z ušlechtilé oceli jsou dodávány delší a jsou oboustraně kráceny! Pro rohový spoj je dostupná rohová sada ES a stěnová sada WS Základní sada EB nebo AB může být se stěnovou sadou WS použita také jako Francouzský balkón. Ostatní prvky zábradlí mohou být doobjednány z našeho kompletního programu.

24 4 Sada zábradlí Varianty setů zábradlí pro balkóny se svislými tyčemi EB3 kompletní zábradlí v ušlechtilé oceli (boční montáž) EZ3 prodlužování zábradlí v ušlechtilé ocelil (boční montáž) 500mm Pro kompletní zábradlí v ušlechtilé oceli 500mm Pro prodlužování zábradlí v ušlechtilé oceli x sloupek zábradlí 4ø 60mm s kulovým prstencem x sloupek zábradlí 4ø 60mm s kulovým prstencem x madlo 4ø 500mm se koncovkami x madlo 4ø 500mm se koncovkami Horní - / dolní tyč 7ø 30mm s držáky a 4 kulovými prstenci Horní - / dolní tyč 7ø 30mm s držáky a 4 kulovými prstenci 8x svislé tyče z ušlechtilé oceli 0ø 750mm 8x svislé tyče z ušlechtilé oceli 0ø 750mm Doporučený rozestup sloupků zábradlí max. 00mm EB4 kompletní zábradlí v ušlechtilé oceli (montáž k podlaze) EZ4 prodlužování zábradlí v ušlechtilé oceli (montáž k podlaze) Pro kompletní zábradlí v ušlechtilé oceli Pro prodlužování zábradlí v ušlechtilé oceli x sloupek zábradlí 4ø 960mm s kulovým prstencem x sloupek zábradlí 4ø 960mm s kulovým prstencem x madlo 4ø 500mm se koncovkami x madlo 4ø 500mm se koncovkami Horní - / dolní tyč 7ø 30mm s držáky a 4 kulovými prstenci Horní - / dolní tyč 7ø 30mm s držáky a 4 kulovými prstenci 8x svislé tyče z ušlechtilé oceli 0ø 750mm 8x svislé tyče z ušlechtilé oceli 0ø 750mm Všimněte si prosím možnosti prodloužení zábradlí s rohovou sadou ES pro rohové spojení = Ušlechtilá ocel AISI 304 Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Stavební díl-č. Artiklové označení O.b. Vyobrazení P.k. Pro kompletní zábradlí v ušlechtilé oceli Pro prodlužování zábradlí v ušlechtilé oceli x sloupek zábradlí 4ø 60mm s kulovým prstencem x sloupek zábradlí 4ø 60mm s kulovým prstencem EB3 x madlo 4ø 500mm se koncovkami Horní - / dolní tyč 7ø 30mm s držáky a 4 kulovými prstenci EZ3 x madlo 4ø 500mm se koncovkami Horní - / dolní tyč 7ø 30mm s držáky a 4 kulovými prstenci 8x svislé tyče z ušlechtilé oceli 0ø 750mm 8x svislé tyče z ušlechtilé oceli 0ø 750mm Pro kompletní zábradlí v ušlechtilé oceli Pro prodlužování zábradlí v ušlechtilé oceli EB4 x sloupek zábradlí 4ø 960mm s kulovým prstencem x madlo 4ø 500mm se koncovkami Horní - / dolní tyč 7ø 30mm s držáky a 4 kulovými prstenci 8x svislé tyče z ušlechtilé oceli 0ø 750mm EZ4 x sloupek zábradlí 4ø 960mm s kulovým prstencem x madlo 4ø 500mm se koncovkami Horní - / dolní tyč 7ø 30mm s držáky a 4 kulovými prstenci 8x svislé tyče z ušlechtilé oceli 0ø 750mm Rohový set ES (Rohové spojení 90, boční montáž) Rohový set ES3 (Rohové spojení 90, montáž k podlaze) ES x rohová deska 0x00x8mm s distancemi a šrouby M0x00 x rohová spojovací koule 60ø x prstencový adaptér a x trubková spojka pro ocelové madlo 4ø (Sloupek EB3/EZ3 musí být přestavěn ze srany stavby!) ES3 x rohová spojovací koule 60ø x prstencový adaptér a x trubková spojka pro ocelové madlo 4ø (Sloupek EB4/EZ4 musí být přestavěn ze srany stavby!)

25 Systémy zábradlí pro vnitřní a venkovní použití 5 EZ4 ES3 EB4 EZ3 ES EB3 i S Treba sadou zábradlí obdržíte rychle a levně důležité základní díly zábradlí pro stavbu balkónového nebo parapetního zábradlí. Rozteč sloupků zábradlí musí být max. 000mm, Madlo a tyče z ušlechtilé oceli jsou dodávány delší a jsou oboustraně kráceny! Pro 90 rohové spojení s boční montáží musí být použitá rohová sada ES, při montáži k podlaze rohová sada ES3. Ostatní prvky zábradlí mohou být doobjednány z našeho kompletního programu. ES

26 6 Bezpečnost a montážní pokyny Pro balkóny nebo venkovní zábradlí smějí být použity jen schválené kolíky - kotvy z ušlechtilé oceli. Dodržujte min. vzdálenost od okrajů! (Min. vzdálenost od okraje betonu je 80mm v závislosti na schválení a výrobci kolíků - kotev. Doporučená rozteč sloupků je max. m. Při použití betónových šroubů B37 v rodinném domě, může být pro Mega-, FerroTec a balkónové zábradlí od síly betonu 00mm (B50) pro montáž z čelní strany obdržíte statické podklady. Výška zábradlí v rodinném domě je 900 mm dle zákonů v BRD (dodržujte platný stavební zákon ve Vaší zemi a zajistěte si potřebné informace!). Nestandartní délky tyčí zábradlí na dotázání. Rozteč mezi výplňovými tyčemi je max. 0mm, pokud je větší např. akrylátové sklo se svorkovým držákem B30 na zdvojování nebo mezi sloupky zamontovat lanka. Pro zamezení efektu přelezení u průběžných tyčí zábradlí, můžete předsadit stejně akrylátové sklo nebo madlo min. o 50mm dovnitř. Zde použijte ochranu proti přelezení E38. Výška zábradlí se tímto také zvětší. Ohebné kolíky jsou jen pro schodišťová zábradlí, jinak použijte masivní kolíky z ušlechtilé oceli 0ø. Ty si můžete vyhotovit ze společně dodaných tyčí nebo vyžádat (Pro balkónové zábradlí, Mega- a Ferro Twin a ocelové - zábradlí nejsou ohebné kolíky potřebné. ) Materiály Ušlechtilá ocel: Veškeré díly z ušlechtilé oceli v této dokumentaci jsou z AISI 304 druhu ušlechtilé oceli s materiálovou třídou číslo.430. Povrch je jemně broušený. Navzdory specifikaci nerezivění, mohou tyto produkty z ušlechtilé oceli rezivět,např. při vysoké vzdušné vlhkosti v blízkosti moře (vzduch s obsahem soli), v průmyslových regionech s agresivním vzdušným znečištěním (kyselé deště),chlórovaná voda, stříkajíci voda v blízkosti silnic atd. Náprava: produkty z AISI 36,mořské vodě odolná ušlechtilá ocel B35 nebo ošetřující sprej a mořící čistič B39. Doporučujeme pravidelné čištění a ošetření ušlechtilé oceli ve venkovním prostředí. Galvanicky pozinkované ocelové díly: tyto produkty jsou citlivé na silnou vlhkost (hrubá konstrukce), zpocené ruce a agresivní účinky prostředí. Proto by měly být používány pokud možno v interiérech nebo s dostatečným nátěrem. Dřevěné části (madla zábradlí): Madla zábradlí a dřevěné části jsou zásadně určeny pro interiéry. Omezeně jsou vhodné pro exteriéry smrkové / borovicové dřevěné části. Je nutná dobrá impregnace. Madla mohou být kdykoliv sklížena oblouky madel 90 a koncovkami. Držáky madel viz dodací program Bs rozetou B, dále B7, B73, B74, E7, E34, E35 a E36. V našem dodacím programu jsou pouze lakovaná dřevěná madla určená pro interiéry. Čelní pohled Rozteč sloupků max. 000 mm resp. dle statických výpočtů Boční pohled Výška zábradlí H = mm max. S = 40mm max. Strop min.00 mm Pozor stavební pořádek : Toto zábradlí je určeno pro obytnou budovu s né více než byty (soukromá oblast ). O příslušných povolených výškách a vzdálenostech se informujte ve stavebním zákonu platném pro Vaši zemi nebo se zeptejte Vašeho architekta resp. se informujte na stavebním úřadě. (Za dodržení těchto předpisů je zodpovědný sám stavebník ).

27 7 Pokyny pro údržbu a čištění ušlechtilé oceli AISI 304 Všechny díly z ušlechtilé oceli z programu zábradlí Treba jsou z AISI 304 ušlechtilé oceli s materiálovou třídou č Navzdory specifikaci nerezivění mohou tyto díly z ušlechtilé oceli rezivět. Materiál z ušlechtilé oceli představuje záruku dlouhověkosti a elegance. Pro udržení dlouhodobého hodnotného povrchu,je podstatné,aby se ušlechtilé materiály pravidelně čistily a udržovaly. Informujte se prosím v této brožuře, co Vy můžete vykonat proti vzniku koroze, aby Vám Vaše zábradlí dlouhodobě přinášelo potěšení. Náletová koroze může vznikat vlivem okolního prostředí nebo nesprávným zacházením. Dlouhodobou bezúhonost povrchu ušlechtilé oceli docílíte jen pravidelnou péčí! Cože vznikne Náletová koroze? okolního prostředí: Při vysoké vzdušné vlhkosti s osahem soli v blízkosti moře. V průmyslových regionech s agresivním vzdušným znečištěním (kyselé deště) Stykem povrchu s posypovou solí stříkající vodou v blízkosti silnic atd. Stykem povrchu s chlórovanou vodou (AISI 304 není vhodná pro použití v koupalištích! Podmínky montáže : při opracování nářadím, které předtím bylo v přímém kontaktu s normální ocelí. při odletu jisker,tj. při broušení,které pronikly do povrchu vlivem styku povrchu s chemickými cizími tělesy (vápno, cementový prach atd.),která se na povrchu pevně usadila. Na co je dobré dbát při ošetřování ušlechtilé oceli? Po dokončené montáži je nutné v každém případě provést první čištění pomocí běžných přípravků v domácnosti,následně pak prostředkem na ušlechtilou ocel. Doporučujeme k tomu náš ošetřující sprej B35. Je bezpodmínečně nutné neprodleně po montáži odstranit ocelové částice,brusný prach,špony a prskance od svařování. Tyto cizí tělesa mohou urychlit korodování, pokud se budou usazovat na povrchu ušlechtilé oceli. Pasivní vrstva nekorodující oceli bude tím prolomena a to zde povede výskytu bodové koroze. Pro zaručení dlohodobého bezzávadného vzhledu povrchu ušlechtilé oceli, zásadně doporučujeme ušlechtilou ocel ve venkovním prostředí, průběžně (cca. každých 6 měsíců ) čistit a ošetřovat. Pro odstranění náletové rzi a rozjasnění povrchu doporučujeme náš benzínový čistič B39. Nastalo-li už masivní působení koroze,pak musí být povrch mechanicky ošetřen. S naší pulírovací pastou na ušlechtilou ocel B89 odstraňte malé škrábance a poškození. U produktů z ušlechtilé oceli, které budou montovány v blízkosti moře, musí být použity produkty odolné mořské vodě v AISI 36-kvalitě (X- stavební díly z našeho dodacího programu ). Podrobné informace naleznete také na Produkty pro opracování a péči o ušlechtilou ocel. B35 B39 B89 B36 Ochraný sprej pro ochranu a péči ušlechtilé oceli Mořící čistič pro odstranění fremdioxdu a rozjasnění povrchu Leštící pasta na ušlechtilou ocel pro odstranění škrábanců a poškození Sada dářadí se závitníkem, vrtákem,sklíčidlem, vrtací šablonou,řezacím kotoučem,brusným polštářkem a imbusovým klíčem.

28 8 dodávaný sortiment Stavební díl - číslo Artiklové označení Obsah balení Vyobrazení Art. č. E MegaTec tyč zábradlí 4ø 030mm, ušlechtilá ocel AISI 304, 5 svorkových držáků (pro boční montáž pro Ü=40mm) E MegaTec tyč zábradlí 4ø 855mm, ušlechtilá ocel AISI 304, 5 svorkových držáků (pro montáž k podlaze ) E3 MegaTec tyč zábradlí 4ø 030mm, ušlechtilá ocel AISI 304, 5 svorkových držáků (pro upevnění na samonosné schodiště) E4 E5 E6 E7 E8 E9 E0 E E E3 UniTec-koule 60ø ušlechtilá ocel AISI 304 se závitovým připojením M8 (pro ocelové madlo x E0 + x E3 extra objednat) Kulový prstenec s ohebným kolíkem Ušlechtilá ocel AISI 304 (pro upevnění madla bez vrtání) Kulový prstenec T-spojení (pro ocelové madlo 4,4øx) Koule 3D-spojení (pro ocelové madlo 4,4øx) Koncovka ušlechtilá ocel 304 (pro ocelové madlo 4,4øx) pro akrylátové madlo trubkovou spojku B77 extra objednat Koncovka ušlechtilá ocel 304 (pro dřevěné madlo 4ø) Prstencový adaptér ušlechtilá ocel AISI 304 (pro ocelové - a dřevěné madlo 4ø se závitem M8) Kulový adaptér M8 ušlechtilá ocel AISI 304 (pro dřevěné madlo 4ø bez závitu) Ocelový adapter M8 ušlechtilá ocel AISI 304 (pro dřevěné madlo 4ø s B7, B8 a B9) Trubková spojka 38ø M8 (pro ocelové madlo 4,4øx)

29 9 Stavební díl - číslo E4 E5 E6 E7 E8 E9 E0 E E E3 E4 E5 E6 Artiklové označení Upevnění k podlaze (pro Sloupek nebo madlo 4,4ø x) bez upevňovacích šroubů Stěnový držák s rozetou (pro ocelové madlo 4øx) Stěnový držák s rozetou (pro dřevěné madlo 4ø) Stěnový držák s kulovým prstencem a rozetou ušlechtilá ocel AISI 304 (pro madlo 4,4ø) Kulový prstenec s držákem pro kolík ušlechtilá ocel AISI 304 (pro trubku 4ø) Oblouk madla 90 s spojením (pro ocelové madlo 4,4øx) Koncová koule 0ø ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) Kotevní šroub M0x60 se šroubem ušlechtilá ocel AISI 304 Kulový prstenec 3D-spojení (pro ocelové madlo 4,4ø x Kulový prstenec se držáky pro kolík,rovně, ušlechtilá ocel AISI 304 (pro trubku 4,4ø x ) Kulový prstenec se držáky pro kolík, 90, ušlechtilá ocel AISI 304 (pro trubku 4,4ø x ) Rozeta 05ø ušlechtilá ocel AISI 304 pro základovou desku E/S Lanko z ušlechtilé oceli 4ø 0m Obsah balení Vyobrazení Art. č

30 30 dodávaný sortiment Stavební díl - číslo E7 E8 E9 E30 Artiklové označení Napínač lana ušlechtilá ocel AISI 304 (pro lano z ušlechtilé oceli 4ø) Lanová svorka,ušlechtilá ocel AISI 304 (pro lano z ušlechtilé oceli 4ø) Lanový adaptér, plast (pro svorkový držák M6 0ø) Poschoďový šroubový set 6x80 pro stěnovou montáž napínače lana E7 Obsah balení Vyobrazení Art. č E3 Sada napínačů lana z ušlechtilé oceli AISI 304 pro středovou montáž na sloupek zábradlí E43 Set E3 Sada napínačů lana z ušlechtilé oceli AISI 304 pro montáž na nástěnnou vzpěru E33 Set E33 E34 E35 E36 E37 E38 E39 Nástěnná vzpěra ušlechtilá ocel AISI 304 s krycím deskou (pro kulatou tyč0ø nebo napínač lana E3) Nástěnný držák s krycím kotoučem a kolíkovým držákem,ušlechtilá ocel AISI 304 (pro madlo 40-50ø) Stěnová vzpěra s krycím kotoučem a kulovým prstencem, ušlechtilá ocel AISI 304 (pro madlo 4ø) Stěnová vzpěra s krycím kotoučem a kolíkovým držákem,ušlechtilá ocel AISI 304 (pro madlo 40-50ø) Kolíkový držák ušlechtilá ocel AISI 304 (pro nástěnné upevnění,kulatá tyč 0ø) Ochrana proti přelezení, ušlechtilá ocel AISI 304 (pro madlo 4ø) Hlavice zábradlí s kolíkovým držákem,ušlechtilá ocel AISI 304 (pro trubku 4ø x )

31 3 Stavební díl - číslo Artiklové označení Obsah balení Vyobrazení Art. č. E40 MegaTec sloupek zábradlí 4ø 030mm, ušlechtilá ocel AISI 304, svěrkové držáky (k boční montáži pro Ü=40mm) E4 MegaTec sloupek zábradlí 4ø 855mm, ušlechtilá ocel AISI 304, svěrkové držáky (pro montáž k podlaze ) E43 E44 MegaTec sloupek zábradlí 4ø 30mm, ušlechtilá ocel AISI 304, 6 otvorů pro napínáky lan E3 (k boční montáži pro Ü=30mm ) Boční držák sloupku (pro trubku 4ø x ) bez upevňovacích šroubů E45 MegaTwin sloupek zábradlí 000mm, ušlechtilá plochá ocel 45x8mm, (k boční montáži pro Ü=60mm) E46 E47 E48 E49 E50 E5 E5 Svorkový držák k upevnění Tyč z ušlechtilé oceli 0ø pro Mega-/FerroTwin Sloubek zábradlí Ochrana proti přelezení,ušlechtilá ocel AISI 304 Ü=50mm (pro přestavbu z MegaTec, AluTec a WoodTec tyčí). Plochá koncovka z ušlechtilé oceli AISI 304 (pro naklepnutí do ocelového madla 4,4øx) konvexní s označením koncovka z ušlechtilé oceli AISI 304 (pro dřevěné madlo 4ø) konvexní s označením koncovka z ušlechtilé oceli AISI 304 (pro naklepnutí do ocelového madla 4,4øx) Horní - a dolní tyč 7ø x 30 x mm Ušlechtilá ocel AISI 304 (pro montáž 8 svislých tyčí 0ø) Trubkový držák 7ø AISI 304 (pro horní -a dolní tyč) E53 Kulový prstenec 60ø ušlechtilá ocel AISI 304 s 3x závit M8 (pro trubkový spoj 7ø rovně + 90 )

32 3 dodávaný sortiment Stavební díl - číslo E54 E55 E56 E57 E58 E59 E60 E6 E6 E65 E66 E67 Artiklové označení Kulový prstenec 50ø ušlechtilá ocel AISI 304 s vymezovacím prstencem (pro kovovou trubku 7ø) Koncová-/rohová koule 50ø ušlechtilá ocel AISI 304 (pro ocelovou trubku 7ø) Trubková spojka 3ø M6 (pro horní - a spodní tyč 7ø) Držák pro sklo vzhledu ušlechtilé oceli (pro montáž trubky 4ø a síle skla 8mm) Držák pro sklo vzhledu ušlechtilé oceli (pro montáž trubky 4ø a síle skla 8-0mm) Trubkové pouzdro 60ø AISI 304 s držákem skla Vzhled ušlechtilé oceli (pro svorky na ocelovou trubku 4ø, síla skla 8mm) Trubkové pouzdro 60ø AISI 304 se držáky skla Vzhled ušlechtilé oceli (pro svorky na ocelovou trubku 4ø, síla skla 8mm) Stěnový držák AISI 304 s nastavitelným úhlem (pro ocelové madlo 4øx) Stěnový držák AISI 304 s nastavitelný úhlem (pro dřevěné madlo 4ø) Koncovka 4ø ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) Spojka 4øx50 ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) Kloub 4øx80 ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) Obsah balení Vyobrazení Art. č E68 Úhlový držák ušlechtilá ocel AISI 304 (pro svislé tyče z ušlechtilé oceli 0ø pro parapetové zábradlí ) Set

33 33 Stavební díl - číslo E69 E70 E7 E7 E73 E74 E75 E76 E77 Artiklové označení Svorkový držák s klesáním ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) Sada napínačů lana, ušlechtilá ocel AISI 304 (pro lano z ušlechtilé oceli 4mm a montáž trubky 4,4ø) Lano ušlechtilé oceli 4ø 5m Boční madlo sloupku koncovka ušlechtilá ocel AISI 36 (pro trubku 4ø x ) Distanční pouzdra 60mm+šrouby AISI 304 k prodloužení bočního upevnění E + E40 (pro přesah 75/00mm) Spojovací malta 50ml (k přilepení závitových tyčí do zdiva ) Spojovací kotvící tyč M0x5 AISI 36 s matkou M0 a posuvným pouzdrem Šroub 0ø x 0 ušlechtilá ocel AISI 36 a hmoždinka 4ø x 00 Šroub 0ø x 30 ušlechtilá ocel AISI 36 a hmoždinka 4ø x 0 Obsah balení Vyobrazení Art. č E78 MegaTec sloupek zábradlí 4ø 30mm, Ušlechtilá ocel AISI 304, 6 svorkových držáků (k boční montáži pro Ü=40mm) E79 MegaTec sloupek zábradlí 4ø 930mm, Ušlechtilá ocel AISI 304, 6 svorkových držáků (pro montáž k podlaze ) E80 MegaTec sloupek zábradlí 4ø 85mm, Ušlechtilá ocel AISI 304, bez vrtání pro držáky skla E59/60 a horní tyč E5 (k boční montáži pro Ü=40mm) E8 MegaTec sloupek zábradlí 4ø 985mm, Ušlechtilá ocel AISI 304, bez vrtání pro držáky skla E59/60 a horní tyč E5 (pro montáž k podlaze )

34 34 dodávaný sortiment Stavební díl - číslo E8 E83 E84 E85 E86 Artiklové označení Těžce zatížitelná kotva ø x 00 Ušlechtilá ocel AISI 36 Koulový kloub, ušlechtilá ocel AISI 304 s prstencovým adaptérem a trubkovou spojkou (pro ocelové madlo 4,4ø x ) Kulový kloub, ušlechtilá ocel AISI 304 s kulovým adaptérem (pro dřevěné madlo 4ø) Plochá koncovka,hliník (pro naklepnutí do ocelovéhomadla 4,4øx) Boční držák sloupku, ušlechtilá ocel AISI 304 (pro trubku 4ø x ) bez upevňovacích šroubů. Obsah balení Vyobrazení Art. č S FerroTec tyč zábradlí 4ø 030mm, 5 svorkových držáků, ocel galvanicky pozinkovaná (k boční montáži) S FerroTec tyč zábradlí 4ø 855mm, 5 svorkových držáků, ocel galvanicky pozinkovaná (pro montáž k podlaze ) S3 S4 S5 tyče zocel galvanicky pozinkovaná 0ø 000mm Kotevní šroub M0x60 se šroubem ocel galvanicky pozinkovaná Plastový uzavření víčko (pro kruhové tyče 0ø) S6 FerroTwin sloupek zábradlí 000mm, Plochá ocel 45x8mm, antracitový potah (k boční montáži pro Ü=60mm) S7 S8 Koncovka 4ø pozinkovaná ocel (pro kruhové tyče 0ø) Spojka 4øx50 pozinkovaná ocel (pro kruhové tyče 0ø)

35 35 Stavební díl - číslo S9 S0 Artiklové označení Kloub 4øx80 pozinkovaná ocel (pro kruhové tyče 0ø) Těžce zatížitelná kotva ø x 00 ocel galvanicky pozinkovaná Obsah balení Vyobrazení Art. č B AluTop sloupek zábradlí 44ø 00mm, hliník eloxovaný, 6 svorkových držáků (k boční montáži s B4/B6) B AluTop sloupek zábradlí 44ø 900mm, hliník eloxovaný, 6 svorkových držáků (pro montáž k podlaze s B5) B3 B4 B5 B6 B7 B8 B9 B0 B Madelní upevňovací tyč ( pro B a B ) Schodnicová upevňovací tyč (k upevnění na samonosné schodiště) Podlahová upevňovací tyč Nástěnná upevňovací tyč (k boční montáži pro Ü=40mm ) Počáteční koule 60ø ušlechtilá ocelaisi 304 Variabilní koule 60ø ušlechtilá ocel AISI 304 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) Rohová spojovací koule 60ø ušlechtilá ocel AISI 304 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) Nástěnný koncový držák madla (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) Nástěnný držák s kolíkovým držákem ušlechtilá ocel AISI 304 (pro madla 40-50ø)

36 36 dodávaný sortiment Stavební díl - číslo B B4 B5 B6 B7 B8 B9 B0 B B B3 B4 B5 Artiklové označení Rozeta 78ø ušlechtilá ocel AISI 304 (pro základovou desku B) Ukončovací koule 30ø ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) Spojka ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) Madlo 4,4ø x 500mm ušlechtilá ocel AISI 304 broušená Madlo 4,4ø x 50mm ušlechtilá ocel AISI 304 broušená Madlo 4ø 500mm Buk zapečetěný Madlo 4ø 50mm Buk zapečetěný Tyč z ušlechtilé oceli AISI 304 0ø 750mm Tyč z ušlechtilé oceli AISI 304 0ø 500mm Tyč z ušlechtilé oceli AISI 304 0ø 50mm Ohebná spojka ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) Madlo 4,4ø x 500mm Hliník eloxovaný Madlo 4,4ø x 50mm Hliník eloxovaný Obsah balení Vyobrazení Art. č

37 37 Stavební díl - číslo Artiklové označení Obsah balení Vyobrazení Art. č. B6 Vzpěra balkónového zábradlí 080mm ušlechtilá ocel, 7 svorkových držáků, bez úhlu (k boční montáži s B7/B8) B7 Montážní sada betónová hrana s úhlem a šrouby do betonu (k boční montáži pro Ü=35mm) B9 Vzpěra balkónového zábradlí 900mm ušlechtilá ocel, 7 svorkových držáků, s úhlem a šrouby do betonu (pro montáž k podlaze ) B30 Svorkový držák M6 ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø) B3 Držák zábradlí ušlechtilá ocel AISI 304 (pro svislé tyče z ušlechtilé oceli 0ø) Set B3 B33 B34 B35 B36 B37 B38 B39 Spojka pro ocelová madla 4,4ø x Madlo 4,4ø x 3000mm ušlechtilá ocel AISI 304 broušená Tyč ušlechtilá ocel AISI 304 0ø 3000mm Ošetřující sprej na ušlechtilou ocel, 400ml (pro ochranu a péči povrchu ) Sada nářadí (vrták,závitník,řezný kotouč,vrtací šablona,brusný polštář,klička) Šrouby do betonu 0ø x 95mm,ušlechtilá ocel AISI 36 Držák skla ušlechtilá ocel AISI 304 (pro tyče z ušlechtilé oceli 0ø a tloušťky skla 6-8mm) Mořidlový čistič na ušlechtilou ocel 00ml (k odstranění cizí oxidace a zesvětlení povrchu )

38 38 dodávaný sortiment Stavební díl - číslo B40 Artiklové označení AluTop sloupek zábradlí 44ø 00mm, Hliník eloxovaný, upevňovací svorky (pro boční montáž s B4/B6) Obsah balení Vyobrazení Art. č B4 AluTop sloupek zábradlí 44ø 900mm, Hliník eloxovaný, upevňovací svorky (pro montáž k podlaze s B5) B4 AluTec sloupek zábradlí 4ø 030mm, Hliník eloxovaný, 5 upevňovacích svorek (k boční montáži pro Ü=40mm) B43 AluTec sloupek zábradlí 4ø 855mm, Hliník eloxovaný, 5 upevňovacích svorek (pro montáž k podlaze) B44 AluTec sloupek zábradlí 4ø 030mm, Hliník eloxovaný, 5 upevňovacích svorek (pro montáž na samonosné schodiště) B45 WoodTec sloupek zábradlí 4ø 030mm, Buk zapečetěný, 5 upevňovacích svorek (k boční montáži) B46 WoodTec sloupek zábradlí 4ø 855mm, Buk zapečetěný, 5 upevňovacích svorek (pro montáži k podlaze) B47 WoodTec sloupek zábradlí 4ø 030mm, Buk zapečetěný, 5 upevňovacích svorek (pro montáž na samonosné schodiště) B48 WoodTec sloupek zábradlí 4ø 030mm, Javor zapečetěný, 5 upevňovacích svorek (k boční montáži pro Ü=40mm) B49 WoodTec sloupek zábradlí 4ø 855mm, Javor zapečetěný, 5 upevňovacích svorek (pro montáž k podlaze) B50 WoodTec sloupek zábradlí 4ø 030mm, Javor zapečetěný, 5 upevňovacích svorek (pro montáž na samonosnéschodiště) B5 Ozdobný pás 855x5mm, leštěná ušlechtilá ocel (pro WoodTec-sloupek B45-50) B5 AluTec sloupek zábradlí 4ø 030mm, Hliník eloxovaný, 5 upevňovacích svorek a kulový prstenec (k boční montáži pro Ü=40mm)

39 39 Stavební díl - číslo B53 B54 B6 B63 B64 B65 B66 B67 B68 B69 B7 B73 B74 Artiklové označení AluTec sloupek zábradlí 4ø 855mm, Hliník eloxovaný, 5 upevňovacích svorek a kulový prstenec (pro montáž k podlaze) Kulový prstenec s hliníkovým ohýbatelným kolíkem (pro upevnění madla bez vrtání ) Tyč z ušlechtilé oceli AISI 304 0ø 000mm Oblouk madla zábradlí 90 4ø buk surový Ukončovací hlavice 4ø buk surový Oblouk madla zábradlí 90 4ø javor surový Ukončovací hlavice 4ø javor surový Madlo 4ø 500mm javor zapečetěný Madlo 4ø 50mm javor zapečetěný Koule pro rohové spojení 60ø Hliník (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) Nástěnný držák,leštěná mosaz (pro všechna madla) Nástěnný držák,vzhled ušlechtilé oceli (pro všechna madla) Nástěnný držák,bílý (pro všechna madla) Obsah balení Vyobrazení Art. č

40 40 dodávaný sortiment Stavební díl - číslo B75 B76 B77 B78 B79 B80 B8 B8 B84 B85 B87 B88 B89 Artiklové označení Madlo zábradlí,akrylátové sklo čiré 4ø 000mm LED Handlaufbeleuchtung 4V 000mm in den Farben weiß, blau, gelb oder rot incl. Zentrierrohr, Distanzringe, Dosentrafo 0V/4V und Kabel (für Acrylglashandlauf B75/B79) Trubková spojka 3ø M8 (pro madla z akrylátového skla B75/B79) Spojovací pouzdro zábradlí,ušlechtilá ocel AISI 304 (pro madla 4ø) Madlo z akrylátového skla 4ø 000mm bílé,satinované Okrajová koule 60ø v hliníku Variabilní koule 60ø hliník (pro kovové madlo 4,4øx nebo dřevěné madlo 4ø) Koule z ušlechtilé oceli 60ø AISI 304 s trubkovou distancí a stěnovou deskou (pro madelní osvětlení B76) UniTec koule 60ø AISI 304 s otvorem pro vedení kabelu (pro madelní osvětlení B76) Kulový prstencový držák ve vzhledu ušlechtilé oceli (pro všechny madla 4ø) Sprej na ušlechtilou ocel, bezbarvý 400ml (k zapečetění povrchu dílů z ušlechtilé oceli proti oxidaci a výskytu koroze) Boční držák sloupku hliníku, koncovka stříbrný (pro trubku 4ø x ) Leštící pasta na ušlechtilou ocel 75ml (odstraňuje škrábance a poškození) Obsah balení Vyobrazení Art. č

41 4 Stavební díl - číslo B90 B9 Artiklové označení Koncovka 4ø Smrk surový (bal.ks) Madlo Smrk surový 4ø 50mm Obsah balení Vyobrazení Art. č B9 B93 Tyč z ušlechtilé oceli AISI 304 0ø 500mm Madlo Smrk surový 4ø 500mm B94 B95 B96 B97 Madlo 4ø 500mm Buk surový (oboustranné vrtání ø) Madlo 4ø 500mm Dub zapečetěný (jednostraná spojnice M8) Madlo Buk surový 4ø 500mm UnitTec dřevěná koule 60ø buk surový (pro spojení madel ) X XtraTec tyč zábradlí 4ø 30mm, ušlechtilá ocel AISI 36, 6 svorkových držáků (pro boční montáž pro Ü=40mm) X XtraTec tyč zábradlí 4ø 930mm, ušlechtilá ocel AISI 36, 6 vorkových držáků (pro montáž k podlaze ) X3 XtraTec tyč zábradlí 4ø 30mm, ušlechtilá ocel AISI 36, svorkových držáků (pro boční montáž pro Ü=40mm) X4 XtraTec tyč zábradlí 4ø 930mm, ušlechtilá ocel AISI 36, vorkových držáků (pro montáž k podlaze ) X5 Madlo 4,4ø x 500mm ušlechtilá ocel AISI 36 broušená

42 4 dodávaný sortiment Stavební díl - číslo X6 X7 X8 X9 X0 X X X3 X4 X5 X6 X7 X8 X9 X0 Artiklové označení Madlo 4,4ø x 50mm ušlechtilá ocel AISI 36 broušená Madlo 4,4ø x 3000mm ušlechtilá ocel AISI 36 broušená Tyč z ušlechtilé oceli AISI 36 0ø 750mm Tyč z ušlechtilé oceli AISI 36 0ø 500mm Tyč z ušlechtilé oceli AISI 36 0ø 50mm Tyč z ušlechtilé oceli AISI 36 0ø 3000mm Koncovka ušlechtilá ocel AISI 36 Počáteční koule 60ø ušlechtilá ocel AISI 36 Variabilní koule 60ø ušlechtilá ocel AISI 36 (pro ocelové madlo 4,4øx) Rohová spojovací koule 60ø ušlechtilá ocel AISI 36 (pro ocelové madlo 4,4øx nebo dřevěné madlo 4ø) UniTec-koule 60ø ušlechtilá ocel AISI 36 se závitovým připojením M8 Kulový prstenec s ohebným kolíkem Ušlechtilá ocel AISI 36 (pro upevnění madla bez vrtání) Prstencový adaptér ušlechtilá ocel AISI 36 (pro ocelové - a dřevěné madlo 4ø se závitem M8 Trubková spojka 38ø M8 (pro ocelové madlo 4,4øx) ušlechtilá ocel AISI 36 Stěnový držák s rozetou (pro ocelové madlo 4øx) ušlechtilá ocel AISI 36 Obsah balení Vyobrazení Art. č

43 43 Stavební díl - číslo X X X3 X4 X5 X6 X7 X8 X9 Artiklové označení Stěnový držák s kulovým prstencem a rozetou ušlechtilá ocel AISI 36 (pro madlo 4,4ø) Spojovací pouzdro zábradlí,ušlechtilá ocel AISI 36 (pro madla 4ø) Spojka pro ocelová madla 4,4ø x ušlechtilá ocel AISI 36 Hlavice zábradlí s kolíkovým držákem, ušlechtilá ocel AISI 36 (pro trubku 4ø x ) Rozeta 78ø ušlechtilá ocel AISI 36 (pro základovou desku E/S) Kotevní šroub M0x60 se šroubem ušlechtilá ocel AISI 36 Šrouby do betonu 0ø x 95mm, ušlechtilá ocel AISI 36 Kolíkový držák ušlechtilá ocel AISI 36 (pro nástěnné upevnění,kulatá tyč 0ø) Svorkový držák M6 ušlechtilá ocel AISI 36 (pro tyče z ušlechtilé oceli 0ø) Obsah balení Vyobrazení Art. č X30 Držák zábradlí ušlechtilá ocel AISI 36 (pro svislé tyče z ušlechtilé oceli 0ø) Set X3 X3 X33 X34 X35 Držák skla ušlechtilá ocel AISI 36 (pro tyče z ušlechtilé oceli 0ø a tloušťky skla 6-8mm) Ukončovací koule 0ø ušlechtilá ocel AISI 36 (pro tyče z ušlechtilé oceli 0ø) Ukončovací koule 30ø ušlechtilá ocel AISI 36 (pro tyče z ušlechtilé oceli 0ø) Spojka ušlechtilá ocel AISI 36 (pro tyče z ušlechtilé oceli 0ø) Ohebná spojka ušlechtilá ocel AISI 36 (pro tyče z ušlechtilé oceli 0ø)

44 44 dodávaný sortiment Stavební díl - číslo F Artiklové označení Výplň 70x70xmm Ušlechtilá ocel AISI 304 neděrovaná se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory pro tyčovou rozteč 600/650 jsou součástí ) Obsah balení Vyobrazení Art. č F Výplň 70x350xmm Ušlechtilá ocel AISI 304 neděrovaná se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory pro tyčovou rozteč 600/650 jsou součástí ) F3 Výplň 70x70xmm Ušlechtilá ocel AISI 304 neděrovaná se 6 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory pro tyčovou rozteč 600/650 jsou součástí ) F4 Výplň 70x70xmm Výplň 70x70xmm Ušlechtilá ocel AISI 304 děrovaná se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory pro tyčovou rozteč 600/650 jsou součástí ) F5 Výplň 70x350xmm Výplň 70x70xmm Ušlechtilá ocel AISI 304 děrovaná se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory pro tyčovou rozteč 600/650 jsou součástí ) F6 Výplň 70x70xmm Výplň 70x70xmm Ušlechtilá ocel AISI 304 děrovaná se 6 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory pro tyčovou rozteč 600/650 jsou součástí )

45 45 Stavební díl - číslo F7 Artiklové označení Výplň 70x70xmm Akrylové sklo čiré se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání ) Obsah balení Vyobrazení Art. č F8 Výplň 70x350xmm Akrylové sklo čiré se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání ) F9 Výplň 70x70xmm Akrylové sklo čiré se 6 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání ) F0 Výplň 70x70x6mm Akrylové sklo satinované se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání ) F Výplň 70x350x6mm Akrylové sklo satinované se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání ) F Výplň 70x70x6mm Akrylové sklo satinované se 6 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání )

46 46 dodávaný sortiment Stavební díl - číslo F6 Artiklové označení Výplň 70x70x6mm Resopal stříbrný se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání ) Obsah balení Vyobrazení Art. č F7 Výplň 70x350x6mm Resopal stříbrný se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání ) F8 Výplň 70x70x6mm Resopal stříbrný se 6 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání ) F9 Výplň 70x70x6mm Akrylové sklo satinované se svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání ) F0 Výplň 580x70x6mm Akrylové sklo satinované se 4 svorkovými držáky pro tyče z ušlechtilé oceli 0ø (Upevňovací otvory jsou ze strany stavby k vrtání )
