Technická zpráva s podrobnou specifikací systému

Transkript

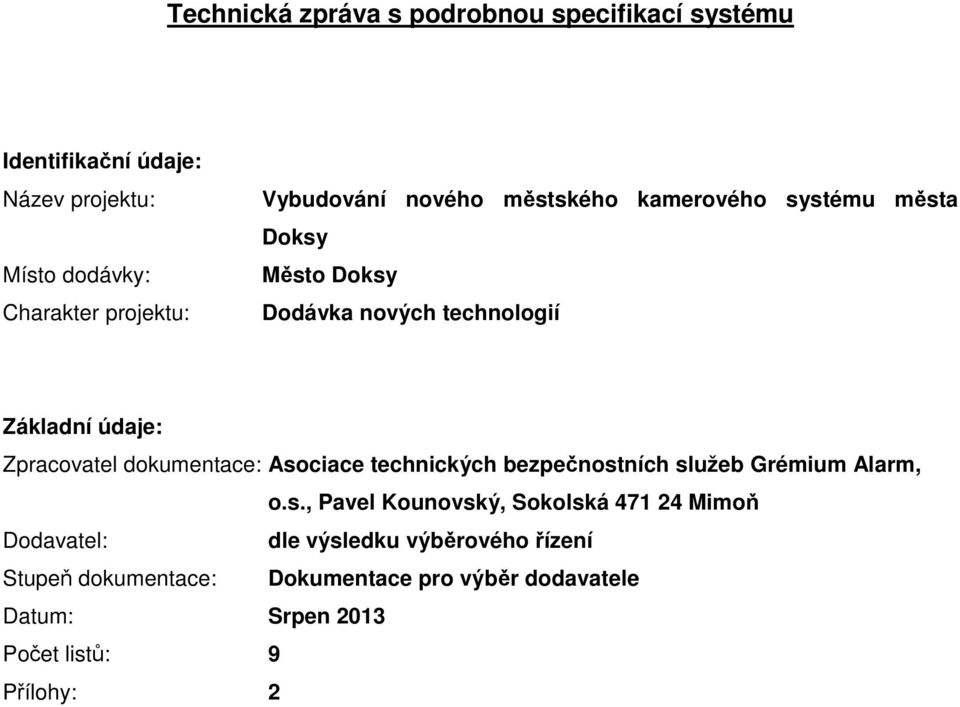

1 Technická zpráva s podrobnou specifikací systému Identifikační údaje: Název projektu: Místo dodávky: Charakter projektu: Vybudování nového městského kamerového systému města Doksy Město Doksy Dodávka nových technologií Základní údaje: Zpracovatel dokumentace: Asociace technických bezpečnostních služeb Grémium Alarm, o.s., Pavel Kounovský, Sokolská Mimoň Dodavatel: dle výsledku výběrového řízení Stupeň dokumentace: Dokumentace pro výběr dodavatele Datum: Srpen 2013 Počet listů: 9 Přílohy: 2

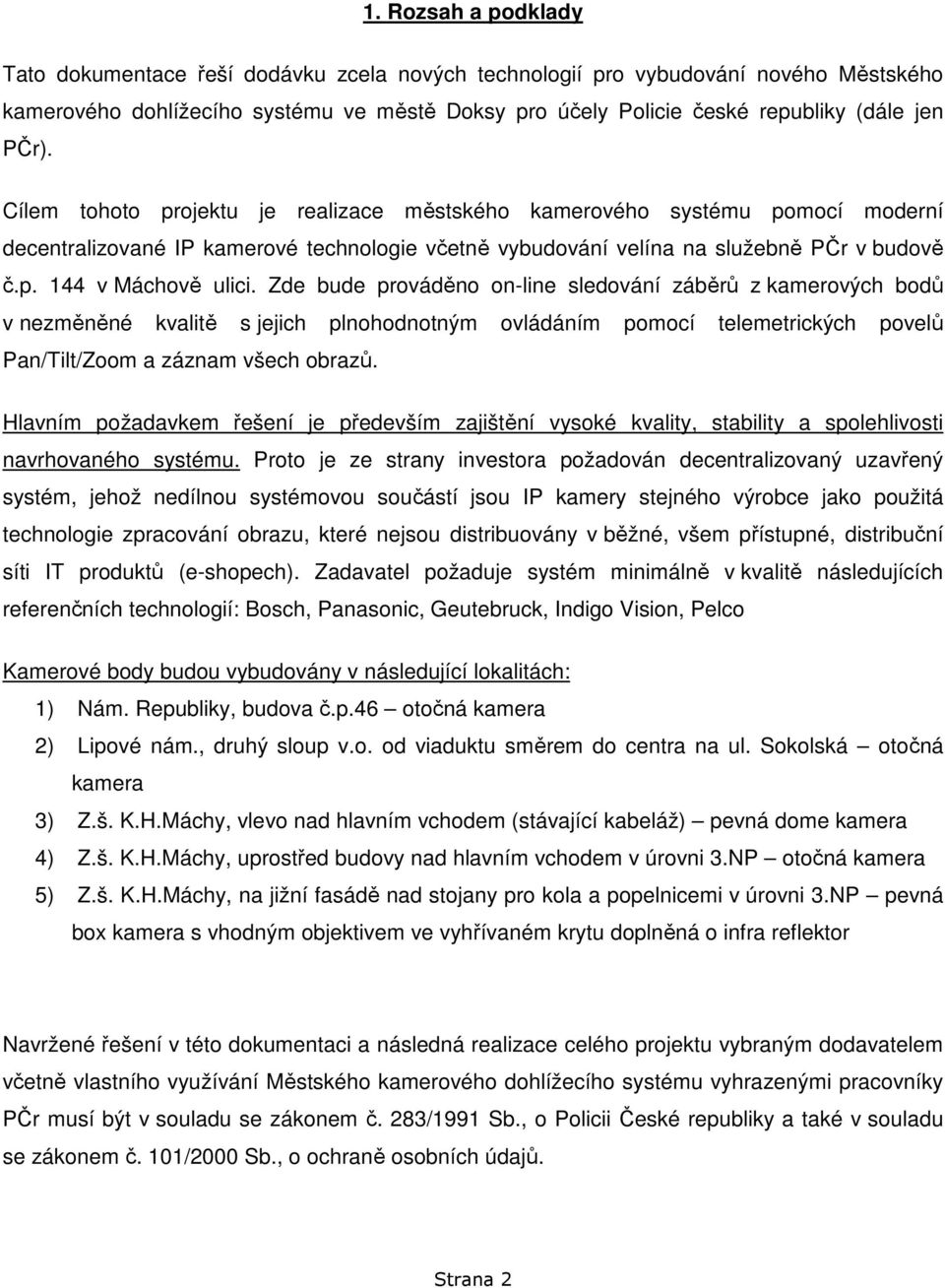

2 1. Rozsah a podklady Tato dokumentace řeší dodávku zcela nových technologií pro vybudování nového Městského kamerového dohlížecího systému ve městě Doksy pro účely Policie české republiky (dále jen PČr). Cílem tohoto projektu je realizace městského kamerového systému pomocí moderní decentralizované IP kamerové technologie včetně vybudování velína na služebně PČr v budově č.p. 144 v Máchově ulici. Zde bude prováděno on-line sledování záběrů z kamerových bodů v nezměněné kvalitě s jejich plnohodnotným ovládáním pomocí telemetrických povelů Pan/Tilt/Zoom a záznam všech obrazů. Hlavním požadavkem řešení je především zajištění vysoké kvality, stability a spolehlivosti navrhovaného systému. Proto je ze strany investora požadován decentralizovaný uzavřený systém, jehož nedílnou systémovou součástí jsou IP kamery stejného výrobce jako použitá technologie zpracování obrazu, které nejsou distribuovány v běžné, všem přístupné, distribuční síti IT produktů (e-shopech). Zadavatel požaduje systém minimálně v kvalitě následujících referenčních technologií: Bosch, Panasonic, Geutebruck, Indigo Vision, Pelco Kamerové body budou vybudovány v následující lokalitách: 1) Nám. Republiky, budova č.p.46 otočná kamera 2) Lipové nám., druhý sloup v.o. od viaduktu směrem do centra na ul. Sokolská otočná kamera 3) Z.š. K.H.Máchy, vlevo nad hlavním vchodem (stávající kabeláž) pevná dome kamera 4) Z.š. K.H.Máchy, uprostřed budovy nad hlavním vchodem v úrovni 3.NP otočná kamera 5) Z.š. K.H.Máchy, na jižní fasádě nad stojany pro kola a popelnicemi v úrovni 3.NP pevná box kamera s vhodným objektivem ve vyhřívaném krytu doplněná o infra reflektor Navržené řešení v této dokumentaci a následná realizace celého projektu vybraným dodavatelem včetně vlastního využívání Městského kamerového dohlížecího systému vyhrazenými pracovníky PČr musí být v souladu se zákonem č. 283/1991 Sb., o Policii České republiky a také v souladu se zákonem č. 101/2000 Sb., o ochraně osobních údajů. Strana 2

3 Jednotlivé kamerové body mohou monitorovat pouze veřejná prostranství, náměstí, ulice, chodníky, veřejnou zeleň, parky, parkoviště a další prostory volně přístupné a sloužící k obecnému využití. Využívaný snímaný obraz z kamerových bodů nesmí být dostupný veřejnosti, ale pouze úzkému vyhrazenému okruhu uživatelů definovaných interní směrnicí místního oddělení PČr. (Viz také Stanovisko č. 9/2012 Úooú k možnosti obcí provozovat kamerový systém se záznamem na veřejných prostranstvích) V případech, kdy by možný pohled z kamerového bodu mohl narušovat soukromí občanů, musí být systém místně doplněn mechanickou zábranou viditelně zamezující pohled do soukromých prostor nebo musí být možné pomocí softwarových funkcí na kamerové jednotce nastavit tzv. privátní zóny, kdy při určitém natočení kamery nebo přiblížení objektivu, dojde k automatickému začernění zobrazovaného pole již na vstupu do systému, to jest pomocí tzv. funkce Privacy Masking nebo jejího ekvivalentu od příslušného výrobce dodávané kamery. Současně nastavený režim práce na dispečerském pracovišti MKDS a přístupu do archivovaného záznamu z kamerových bodů musí být zajištěn tak, aby tuto práci s patřičnými ovládacími prvky systému prováděli pouze vyškolení pracovníci PČr a byl zamezen přístup neoprávněným osobám k těmto prvkům. Veřejná prostranství monitorovaná kamerovým systémem musí být jasně a viditelně označená pro informování obyvatel města a jeho návštěvníků dodatkovými tabulkami například s textem: Tento prostor je pod nepřetržitým dohledem Městského kamerového dohlížecího systému provozovaného Policií České republiky. Parametry požadovaných technických prostředků a zařízení v této dokumentaci včetně přenosových soustav jsou navrženy tak, aby odpovídaly min. požadavkům v minulosti budovaných Městských kamerových dohlížecích systémů a jejich nastaveným obecným standardům a požadavkům Ministerstva vnitra České republiky, a stejně tak norem ČSN EN pro CCTV sledovací systémy a jejich použití v bezpečnostních aplikacích. Použité texty také odrážejí současné požadavky na budování moderních digitálních kamerových dohlížecích systémů realizovaných pomocí datových sítí za podpory sítových protokolů a současný stav těchto technologií na trhu. Strana 3

4 Podklady: - Požadavky investora a uživatelů vzešlé z několika schůzek - Obhlídka na místech instalace kamer - Požadavky jednotlivých profesí - Mapové podklady města Doksy - Zákonné požadavky na provoz MKDS - Příslušné normy a prováděcí předpisy 2. Popis současného stavu V současné době neexistuje v provozu na území města Doksy žádný kamerový systém, který by bylo možné považovat za městský kamerový systém ve smyslu obecných zvyklostí. Na budově Z.š. K.H.Máchy byla v minulosti instalována pevná analogová kamera pro monitoring prostoru před hlavním vchodem. Tato kamera však byla ukradena. Na její kabeláži a místě bude v rámci tohoto projektu osazena nová IP kamera v mechanickém provedení, které více odolává násilné demontáži (antivandal fix dome). Hlavním smyslem této dokumentace je návrh komplexního řešení, které umožní vybudování zcela nového moderního kamerového systému. Součástí řešení je kompletní dodávka řídícího a záznamového systému včetně zobrazovacích LCD panelů. Dispečink na služebně PČr Doksy bude osazen dvěma 24 zobrazovací prvky LCD a ovládací klávesnicí s joystickem k řízení telemetrických povelů otočných kamer a to v takovém duchu, aby co nejlépe odpovídal estetickým, funkčním a hygienickým potřebám operátorů MKDS. Monitorovací pracoviště nebude, alespoň z počátku, pravděpodobně využíváno pro nepřetržité on-line sledování, proto musí být systém schopen v maximální míře automatické práce. Signály z kamerových bodů s IP kamerami budou všechny přenášeny pomocí Wi-Fi spojů na služebnu PČr. Vzhledem k tomu, že ze dvou zamýšlených bodů (Nám. Republiky a Lipové nám.) není možné zajistit přímou viditelnost na budovu budoucího dispečinku, budou signály z těchto bodů retranslovány přes retranslační body na levém komíně (z pohledu čelem k budově) Z.š. K.H.Máchy. Na tomto místě budou umístěné 3 antény nasměrované do těchto bodů: Nám. republiky, Lipové nám., budova PČr v Máchově ul Strana 4

5 Toto zadání řeší pouze vybudování zcela nového kamerového systému s decentralizovanou architekturou (tzn. inteligencí a zpracováním obrazu přímo v kamerách a fyzickým oddělením datových toků pro ukládání záznamů od zobrazování), dodávku nového zobrazovacího pracoviště, nového uložiště záznamů a vybudování 5 kamerových bodů popsaných dále v dokumentaci. 3. Kamerové body V rámci dodávky MKDS dojde k instalaci kamer na 5 stanovených bodů. Otočné kamery jsou požadovány jako moderní barevné IP kamerové jednotky s rozlišením 1,3Mpx nebo alespoň HD (1280x960px, 1280x720px) při 25 snímcích za vteřinu, automatickým přepínáním do černobílého režimu při nedostatečném osvětlení s odstranění ICR filtru v tzv. DOME krytech pro venkovní prostředí, povětrnosti odolných, s pohyblivou otočnou vysokorychlostní mechanikou a integrovaným zoom objektivem s min. rozsahem optického zoomu 36x. Pro minimalizaci nároků na čistění polokulového průhledného krytu kamery a pro zajištění únosné viditelnosti i při velmi prudkém dešti je požadována speciální úprava povrchu skla s vodu odpuzujícím efektem (Rain wash coating nebo jinak nazvaná obdobná technologie). Pevné kamerové body na Z.š. K.H.Máchy budou ve dvojím mech. provedení. 1) Kamera vlevo nad hlavním vchodem do školy bude v provedení odolná (antivandal) pevná dome s rozlišením 1,3Mpx nebo alespoň HD (1280x960px, 1280x720px) při 25 snímcích za vteřinu, automatickým přepínáním do černobílého režimu při nedostatečném osvětlení s odstraněním ICR filtru, automatickou úpravou ostrosti při přepínání barevných režimů (autobackfocus nebo jiná obdobná funkce) ve vodě odolném krytu pro venkovní prostředí. Objektiv bude s automaticky řízenou clonou a proměnnou ohniskovou vzdáleností s rozsahem zoom min. 3,6x (např. 2,8 10 apod.). Preferovány jsou kamery s vodu odpuzující úpravou půlkulového skla (viz. požadavky na otočné kamery). 2) Kamera na jižní fasádě nad stojany pro kola a popelnicemi v úrovni 3.NP bude v tzv. provedení box doplněná vhodným autoiris objektivem pro megapixelové kamery (např. 2,8 12mm). Pro použití ve venkovním prostředí bude instalovaná do vhodného vyhřívaného krytu. Není přípustné použít kameru typu bullet s integrovaným IR přísvitem z důvodu shromažďování hmyzu před objektivem v teplých měsících a tudíž omezené funkčnosti kamery. Nedostatečné osvětlení ve sledovaném prostoru bude kompenzované vhodným externím IR reflektorem umístěným poblíž kamery na stěně školy. Kamera bude splňovat min. tyto požadavky: Strana 5

6 Rozlišení 1,3Mpx nebo alespoň HD (1280x960px, 1280x720px) při 25 snímcích za vteřinu, automatické přepínání do černobílého režimu při nedostatečném osvětlení s odstraněním ICR filtru, automatická úprava ostrosti při přepínání barevných režimů (autobackfocus nebo jiná obdobná funkce). Každá kamerová jednotka bude v provedení IP, to znamená že výstupní signál z kamery bude digitální signál pro přenos po sítích TCP/IP v kompresním formátu H.264 a JPEG. Kamera bude připojena přes rozhraní Ethernet o rychlosti 10/100Mbit/s (Fast ethernet) v rozlišení 1,3Mpx nebo HD o rychlosti snímků/sec do živého zobrazení a min. 10 snímků/sec do záznamu. Všechny kamery v krytech budou umožňovat pomocí příslušenství uchycení na rovnou stěnu, roh budovy, na sloup nebo stožár. a) Umístění a záběr pohledu kamerových jednotek, připojení na napájení a rádiová pojítka: 1) Nám. Republiky, budova č.p.46 1 otočná kamera bude umístěna na čelní stěně budovy č.p.46 do náměstí mezi oknem a rohem budovy směrem k ulici Komenského v úrovni 3.NP. Cílem je možnost sledovat dění v prostoru celého Nám. republiky včetně bankomatů, lékárny a pošty. Dále částečně ulici Panskou, ulici 5.května a z větší části ul. Komenského. Instalace ve výšce 3.NP je nezbytná, protože náměstí se mírně svažuje směrem od MÚ k č.p.46 a při umístění kamery níže by mohl být problém s pohledem do Panské ul. 230V je možné použít z rozvaděče na chodbě v 3.NP kde bude nutné přidat nový jistič pouze pro kamerovou technologii (viz. foto v příloze). Umístění rozvaděče kamery bude nejvhodnější v prostoru půdy. Rádiové pojítko nebo jen jeho anténu je možné umístit na stožár antén O2 na této budově. O2 souhlasí, pouze požaduje umístit anténu na výložník min. 60cm od sloupku. Anténa bude zaměřena na retranslační bod na komíně Z.š. K.H.Máchy. 2) Lipové nám., druhý sloup v.o. od viaduktu směrem do centra na ul. Sokolská 1 otočná kamera bude umístěna na uvedeném sloupu v.o. ve vhodné výšce. Cílem je možnost sledovat pěší i automobilový provoz na ulici Sokolská, hlavně směrem od viaduktu Strana 6

7 do centra města. Dále je nutné vidět aktivity v renovovaném parčíku a v celé ploše Lipového nám., co místní zeleň dovolí. 230V bude ke kameře přivedeno servisní firmou Citelum v režii města Doksy, tzn. že v patě sloupu bude připravena stálá fáze. Rádiové pojítko musí být umístěno na stejném sloupu jako kamera, protože z jiného sloupu není zajištěna přímá viditelnost na komín s retranslačním bodem na střeše Z.š. K.H.Máchy. (viz. foto s šipkou v příloze) 3) Z.š. K.H.Máchy, vlevo nad hlavním vchodem (stávající kabeláž) 1 fixní dome kamera bude umístěna zhruba v místech vyúsťující kabeláže od původní kamery (UTP) vlevo nahoře od hlavního vchodu do budovy (pohled čelem k budově). Cílem je detailně sledovat aktivity před vchodem do školy, protože otočná kamera umístěná na fasádě budovy do tohoto prostoru z důvodu balkonu neuvidí. U této kamery se počítá s napájením PoE z rozvaděče ve vrátnici školy. Do tohoto rozvaděče ústí původní kabel. Vhodný napáječ PoE je nová dodávka zhotovitele systému. K rádiovým pojítkům bude kamera připojena datovým kabelem UTP vedeným z vrátnice stávajícími instalačními koryty společně s kabeláží školy do 3.NP ke schodišti Jih, kde bude na chodbě umístěn rozvaděč kamer a pojítek (viz. foto v příloze). Pro vedení kabeláže z přízemí je také možné využít nedávno nově budované stoupačky vody, kterou už využívá systém EPS. V tomto případě jsou nutné průrazy v sádrokartonu. Doporučuji konzultaci se školníkem. 230V pro kamerový rozvaděč je možné připojit z podružného rozvaděče zhruba uprostřed chodby v 3.NP a kabel vést krátkou lištou ke stropu a pak kazetovými podhledy ke schodišti Jih ke kamerovému rozvaděči. V rozvaděči 230V na chodbě bude doplněn nový jistič. Rádiová pojítka retranslačního bodu budou umístěna na komíně, kam je možný přístup z podkroví a půdy v patře nad rozvaděčem kamer. Přípojka 230V z rozvaděče v podkroví není možná z důvodu stávajícího přetížení této větvě NN v budově a z ní vyplývajících častých výpadků sítě 230V. 4) Z.š. K.H.Máchy, uprostřed budovy nad hlavním vchodem v úrovni 3.NP 1 otočná kamera bude umístěna vedle okna zhruba uprostřed budovy v úrovni 3NP na čelní stěně školy. Tato kamera bude připojena kabelem taženým přes učebnu na chodbu a zde kazetovým stropem do kamerového rozvaděče u schodiště Jih. V učebně bude kabel uložen ve vhodném instalačním korytu. Strana 7

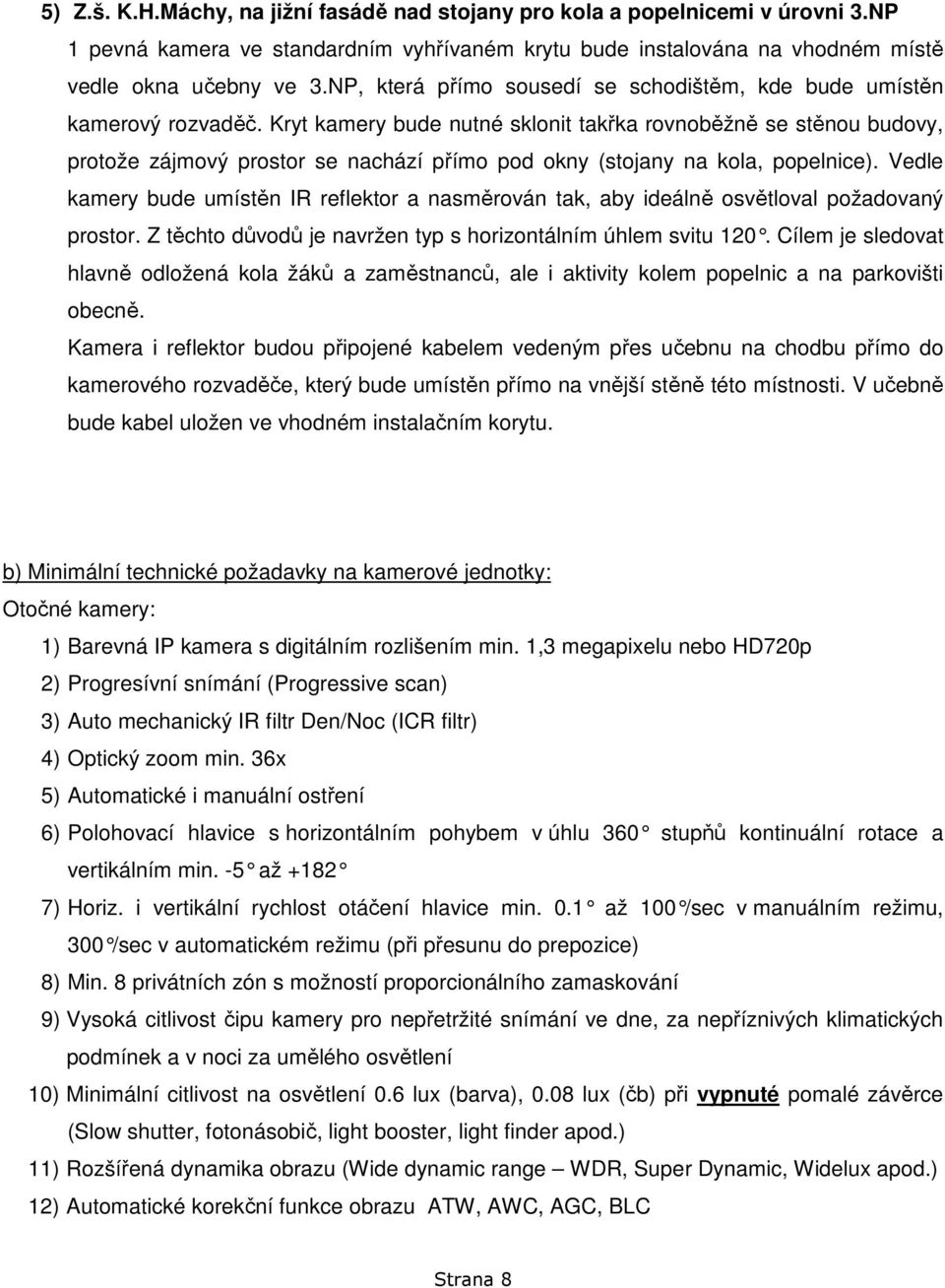

8 5) Z.š. K.H.Máchy, na jižní fasádě nad stojany pro kola a popelnicemi v úrovni 3.NP 1 pevná kamera ve standardním vyhřívaném krytu bude instalována na vhodném místě vedle okna učebny ve 3.NP, která přímo sousedí se schodištěm, kde bude umístěn kamerový rozvaděč. Kryt kamery bude nutné sklonit takřka rovnoběžně se stěnou budovy, protože zájmový prostor se nachází přímo pod okny (stojany na kola, popelnice). Vedle kamery bude umístěn IR reflektor a nasměrován tak, aby ideálně osvětloval požadovaný prostor. Z těchto důvodů je navržen typ s horizontálním úhlem svitu 120. Cílem je sledovat hlavně odložená kola žáků a zaměstnanců, ale i aktivity kolem popelnic a na parkovišti obecně. Kamera i reflektor budou připojené kabelem vedeným přes učebnu na chodbu přímo do kamerového rozvaděče, který bude umístěn přímo na vnější stěně této místnosti. V učebně bude kabel uložen ve vhodném instalačním korytu. b) Minimální technické požadavky na kamerové jednotky: Otočné kamery: 1) Barevná IP kamera s digitálním rozlišením min. 1,3 megapixelu nebo HD720p 2) Progresívní snímání (Progressive scan) 3) Auto mechanický IR filtr Den/Noc (ICR filtr) 4) Optický zoom min. 36x 5) Automatické i manuální ostření 6) Polohovací hlavice s horizontálním pohybem v úhlu 360 stupňů kontinuální rotace a vertikálním min. -5 až ) Horiz. i vertikální rychlost otáčení hlavice min. 0.1 až 100 /sec v manuálním režimu, 300 /sec v automatickém režimu (při přesunu do prepozice) 8) Min. 8 privátních zón s možností proporcionálního zamaskování 9) Vysoká citlivost čipu kamery pro nepřetržité snímání ve dne, za nepříznivých klimatických podmínek a v noci za umělého osvětlení 10) Minimální citlivost na osvětlení 0.6 lux (barva), 0.08 lux (čb) při vypnuté pomalé závěrce (Slow shutter, fotonásobič, light booster, light finder apod.) 11) Rozšířená dynamika obrazu (Wide dynamic range WDR, Super Dynamic, Widelux apod.) 12) Automatické korekční funkce obrazu ATW, AWC, AGC, BLC Strana 8

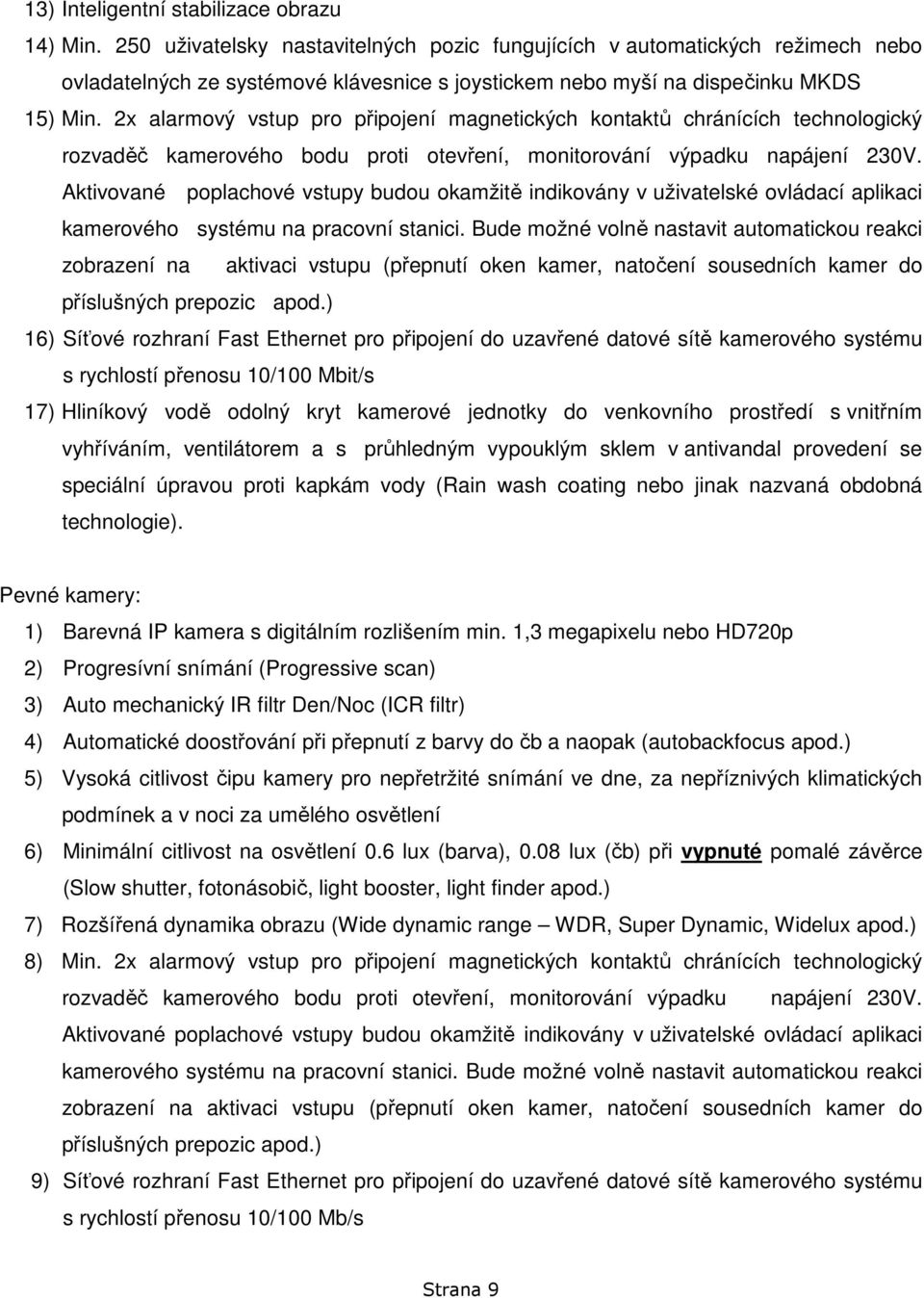

9 13) Inteligentní stabilizace obrazu 14) Min. 250 uživatelsky nastavitelných pozic fungujících v automatických režimech nebo ovladatelných ze systémové klávesnice s joystickem nebo myší na dispečinku MKDS 15) Min. 2x alarmový vstup pro připojení magnetických kontaktů chránících technologický rozvaděč kamerového bodu proti otevření, monitorování výpadku napájení 230V. Aktivované poplachové vstupy budou okamžitě indikovány v uživatelské ovládací aplikaci kamerového systému na pracovní stanici. Bude možné volně nastavit automatickou reakci zobrazení na aktivaci vstupu (přepnutí oken kamer, natočení sousedních kamer do příslušných prepozic apod.) 16) Síťové rozhraní Fast Ethernet pro připojení do uzavřené datové sítě kamerového systému s rychlostí přenosu 10/100 Mbit/s 17) Hliníkový vodě odolný kryt kamerové jednotky do venkovního prostředí s vnitřním vyhříváním, ventilátorem a s průhledným vypouklým sklem v antivandal provedení se speciální úpravou proti kapkám vody (Rain wash coating nebo jinak nazvaná obdobná technologie). Pevné kamery: 1) Barevná IP kamera s digitálním rozlišením min. 1,3 megapixelu nebo HD720p 2) Progresívní snímání (Progressive scan) 3) Auto mechanický IR filtr Den/Noc (ICR filtr) 4) Automatické doostřování při přepnutí z barvy do čb a naopak (autobackfocus apod.) 5) Vysoká citlivost čipu kamery pro nepřetržité snímání ve dne, za nepříznivých klimatických podmínek a v noci za umělého osvětlení 6) Minimální citlivost na osvětlení 0.6 lux (barva), 0.08 lux (čb) při vypnuté pomalé závěrce (Slow shutter, fotonásobič, light booster, light finder apod.) 7) Rozšířená dynamika obrazu (Wide dynamic range WDR, Super Dynamic, Widelux apod.) 8) Min. 2x alarmový vstup pro připojení magnetických kontaktů chránících technologický rozvaděč kamerového bodu proti otevření, monitorování výpadku napájení 230V. Aktivované poplachové vstupy budou okamžitě indikovány v uživatelské ovládací aplikaci kamerového systému na pracovní stanici. Bude možné volně nastavit automatickou reakci zobrazení na aktivaci vstupu (přepnutí oken kamer, natočení sousedních kamer do příslušných prepozic apod.) 9) Síťové rozhraní Fast Ethernet pro připojení do uzavřené datové sítě kamerového systému s rychlostí přenosu 10/100 Mb/s Strana 9

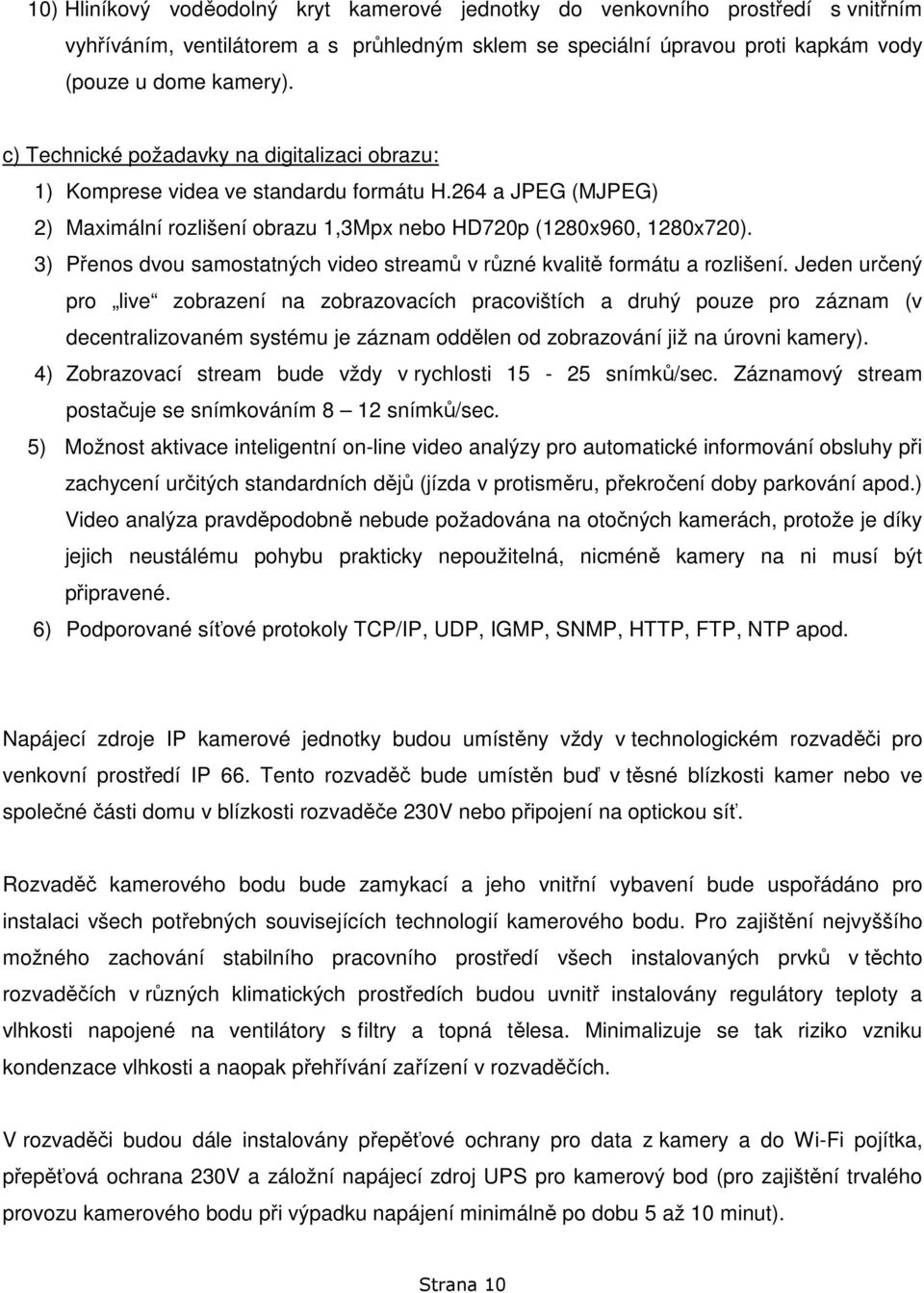

10 10) Hliníkový voděodolný kryt kamerové jednotky do venkovního prostředí s vnitřním vyhříváním, ventilátorem a s průhledným sklem se speciální úpravou proti kapkám vody (pouze u dome kamery). c) Technické požadavky na digitalizaci obrazu: 1) Komprese videa ve standardu formátu H.264 a JPEG (MJPEG) 2) Maximální rozlišení obrazu 1,3Mpx nebo HD720p (1280x960, 1280x720). 3) Přenos dvou samostatných video streamů v různé kvalitě formátu a rozlišení. Jeden určený pro live zobrazení na zobrazovacích pracovištích a druhý pouze pro záznam (v decentralizovaném systému je záznam oddělen od zobrazování již na úrovni kamery). 4) Zobrazovací stream bude vždy v rychlosti snímků/sec. Záznamový stream postačuje se snímkováním 8 12 snímků/sec. 5) Možnost aktivace inteligentní on-line video analýzy pro automatické informování obsluhy při zachycení určitých standardních dějů (jízda v protisměru, překročení doby parkování apod.) Video analýza pravděpodobně nebude požadována na otočných kamerách, protože je díky jejich neustálému pohybu prakticky nepoužitelná, nicméně kamery na ni musí být připravené. 6) Podporované síťové protokoly TCP/IP, UDP, IGMP, SNMP, HTTP, FTP, NTP apod. Napájecí zdroje IP kamerové jednotky budou umístěny vždy v technologickém rozvaděči pro venkovní prostředí IP 66. Tento rozvaděč bude umístěn buď v těsné blízkosti kamer nebo ve společné části domu v blízkosti rozvaděče 230V nebo připojení na optickou síť. Rozvaděč kamerového bodu bude zamykací a jeho vnitřní vybavení bude uspořádáno pro instalaci všech potřebných souvisejících technologií kamerového bodu. Pro zajištění nejvyššího možného zachování stabilního pracovního prostředí všech instalovaných prvků v těchto rozvaděčích v různých klimatických prostředích budou uvnitř instalovány regulátory teploty a vlhkosti napojené na ventilátory s filtry a topná tělesa. Minimalizuje se tak riziko vzniku kondenzace vlhkosti a naopak přehřívání zařízení v rozvaděčích. V rozvaděči budou dále instalovány přepěťové ochrany pro data z kamery a do Wi-Fi pojítka, přepěťová ochrana 230V a záložní napájecí zdroj UPS pro kamerový bod (pro zajištění trvalého provozu kamerového bodu při výpadku napájení minimálně po dobu 5 až 10 minut). Strana 10

11 Do technologického rozvaděče budou přivedena kabelem UTP data z kamerové jednotky, dále napájecí kabely pro kameru CYKY, napájecí napětí 230V a uzemnění. Dále budou v rozvaděči instalovány kabely připojené k magnetickým kontaktům dvířek rozvaděče a relé, které signalizuje výpadek 230V pro kamerový bod. K přenosu těchto informací na monitorovací pracoviště budou použity poplachové vstupy kamery. Trasy vedené vně objektu budou vždy vedeny v kovových trubkách se závity, povrchově upravených galvanickým zinkováním. Drobné odbočky kabelových tras budou vedeny v ohebných kovových trubkách. Uvnitř objektů je možné použití PVC lišt. 4. Přenosové trasy Nedílnou součástí celého systému a jeho základním kamenem jsou kvalitní přenosové trasy pro distribuci digitálních signálů z kamerových bodů do dispečerského pracoviště v Máchově 144. Přenos signálu probíhá pomocí bezdrátových Wi-Fi spojů v pásmu 5,8GHz. V rámci tohoto projektu vytvoří dodavatel systému bezdrátovou síť ethernet s dostatečnou kapacitou pro přenos datových toků z kamer. Zvláštní pozornost je třeba věnovat spoji ze školy na služebnu PČr, protože na této trase se bude kumulovat datový tok ze všech kamer. Doporučuji předpokládat, že kumulovaný datový tok z navržených kamer může dosáhnout až 60Mbps teď + zvýšení toku po rozšíření počtu kamer ve městě. Je nutné, aby všechny prvky měly rozšířené diagnostické funkce pro rychlou a jasnou analýzu možných zdrojů výpadků datových přenosů a zajistily zabezpečený přenos dat ke všem zařízením na celé síti s možnosti plnohodnotného filtrování MAC adres a nastavení VLAN. Dodavatel síťových prvků by měl ve svém řešení navrhnout prvky takových technických parametrů s prioritou, aby bylo zaručeno, že bude minimalizováno riziko nežádoucího přístupu cizí osoby a její napojení do sítě, aby tak nedošlo k odcizení citlivých dat a porušení podmínek Úřadu na ochranu osobních údajů. Strana 11

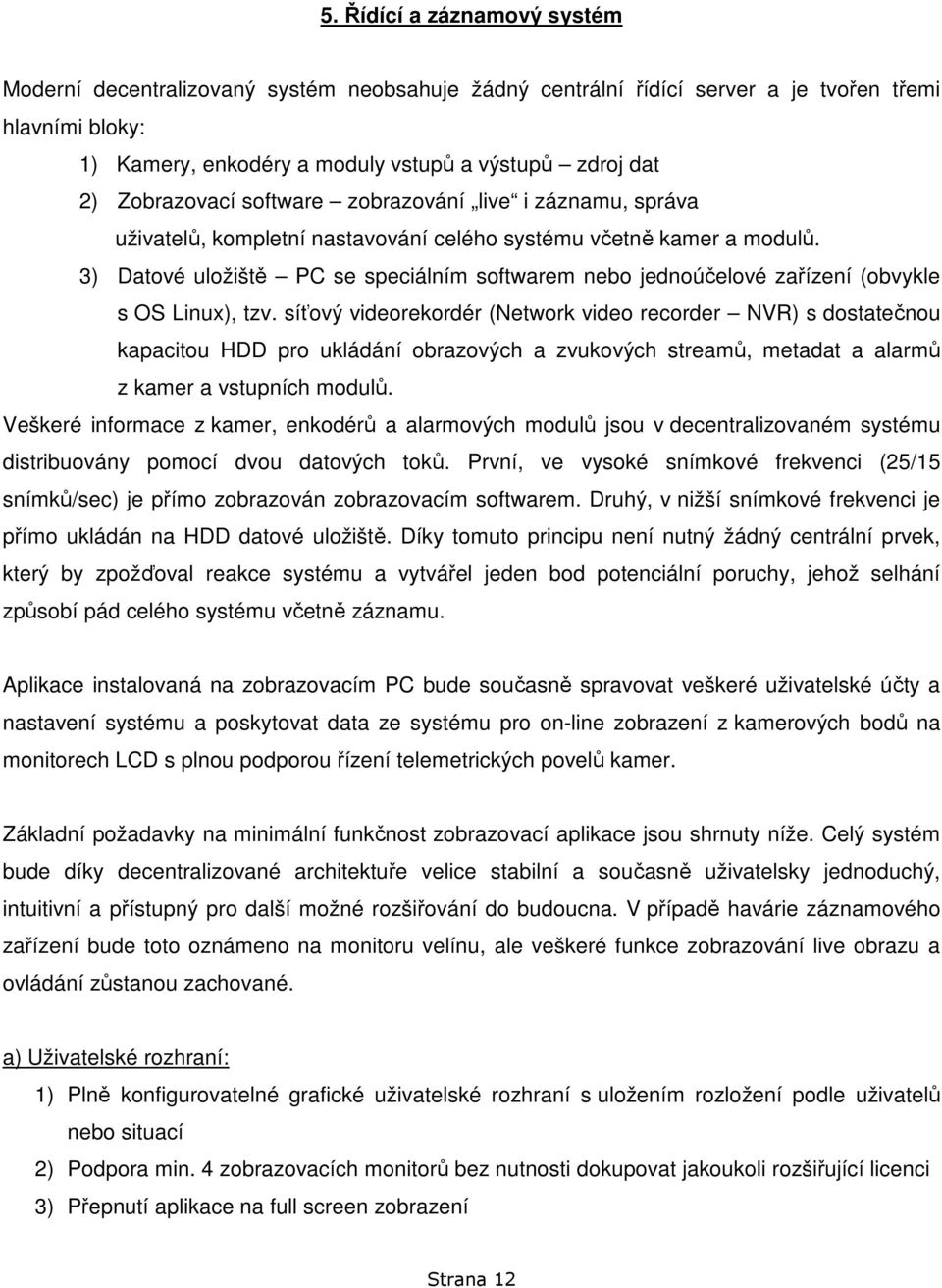

12 5. Řídící a záznamový systém Moderní decentralizovaný systém neobsahuje žádný centrální řídící server a je tvořen třemi hlavními bloky: 1) Kamery, enkodéry a moduly vstupů a výstupů zdroj dat 2) Zobrazovací software zobrazování live i záznamu, správa uživatelů, kompletní nastavování celého systému včetně kamer a modulů. 3) Datové uložiště PC se speciálním softwarem nebo jednoúčelové zařízení (obvykle s OS Linux), tzv. síťový videorekordér (Network video recorder NVR) s dostatečnou kapacitou HDD pro ukládání obrazových a zvukových streamů, metadat a alarmů z kamer a vstupních modulů. Veškeré informace z kamer, enkodérů a alarmových modulů jsou v decentralizovaném systému distribuovány pomocí dvou datových toků. První, ve vysoké snímkové frekvenci (25/15 snímků/sec) je přímo zobrazován zobrazovacím softwarem. Druhý, v nižší snímkové frekvenci je přímo ukládán na HDD datové uložiště. Díky tomuto principu není nutný žádný centrální prvek, který by zpožďoval reakce systému a vytvářel jeden bod potenciální poruchy, jehož selhání způsobí pád celého systému včetně záznamu. Aplikace instalovaná na zobrazovacím PC bude současně spravovat veškeré uživatelské účty a nastavení systému a poskytovat data ze systému pro on-line zobrazení z kamerových bodů na monitorech LCD s plnou podporou řízení telemetrických povelů kamer. Základní požadavky na minimální funkčnost zobrazovací aplikace jsou shrnuty níže. Celý systém bude díky decentralizované architektuře velice stabilní a současně uživatelsky jednoduchý, intuitivní a přístupný pro další možné rozšiřování do budoucna. V případě havárie záznamového zařízení bude toto oznámeno na monitoru velínu, ale veškeré funkce zobrazování live obrazu a ovládání zůstanou zachované. a) Uživatelské rozhraní: 1) Plně konfigurovatelné grafické uživatelské rozhraní s uložením rozložení podle uživatelů nebo situací 2) Podpora min. 4 zobrazovacích monitorů bez nutnosti dokupovat jakoukoli rozšiřující licenci 3) Přepnutí aplikace na full screen zobrazení Strana 12

13 4) Zobrazení až 16 kamer on-line nebo současné přehrávání min. 4 kamer na jednom monitoru 5) Možnost vytváření neomezeného počtu uživatelů s různými přístupovými právy a prioritou ovládání kamer 6) Veškeré aktivity v systému se budou automaticky ukládat do paměti. V paměti bude tak možné kontrolovat např. kdo a kdy si přehrával jakou kameru a jaký záložní záznam exportoval. b) Živé zobrazení a přehrávání: 1) Podporovaná video komprese formátů JPEG, MPEG-4, H.264 2) Standardizované rozlišení video formátu SIF až 4SIF, D1, HD, 1,3Mpx, FullHD, 3Mpx 3) Volitelně nastavitelná šířka pásma pro každý video stream 4) Současné zobrazení živého obrazu a přehrávaného záznamu 5) V živém zobrazení rychlost až 25 snímků/sec na každou kameru 6) Přenos zvukové stopy přiřazené k video signálu z kamery 7) Plné ovládání přehrávání záznamu včetně nastavení rychlosti, aktivování smyčky nebo přeskočení na předchozí či další záložku 8) Možnost vyhledávání v záznamu podle různých kritérií včetně výpadků obrazu, protože inteligentní vyhledávání je v realitě MKDS obtížně využitelné díky stálému pohybu kamer. 9) Export zaznamenané sekvence v proprietárním formátu s kontrolou pozměnění původního souboru 10) Okamžité přehrávání jakékoliv právě zobrazované kamery na displeji 11) Plnohodnotné ovládání kamer funkcí Pan/Tilt/Zoom v obraze kamery přes PC myš nebo integrovanou systémovou klávesnicí s joystickem. 12) Digitální zoom přímo v aplikaci 13) Tvoření záložek (bookmarks) s popisem u zaznamenaných důležitých událostí sekvencí pro jednodušší zpětné vyhledávání analyzovaných dat 14) Okamžité ukládání tzv. print screen obrazu z kamery nebo tisk na tiskárnu (snapshot) 15) Interaktivní mapa pro přehlednější správu systému s využitím mapových podkladů ve formátu BMP nebo JPEG 16) Zobrazení aktivovaných alarmových vstupů nebo výstupů z digitálních IP modulů u kamerových bodů přímo na hlavním operačním monitoru. 17) Možnost přiřazení zvukové informace přijatému alarmu Strana 13

14 18) Podpora zařízení pro dekódování digitálního videa zpět do analogové podoby (dekodér, receiver) 19) Spouštění tzv. sekvencí pro automatické nebo náhodně posloupné zobrazování sledů živých obrazů z kamerových bodů (guard tour) c) Přenos digitálního videa a zvuku: 1) Podpora přenosu digitálních streamů po standardních sítích LAN, WAN a veřejné síti Internet 2) Plná podpora vícenásobného přístupu na kameru 3) Podpora multicast módu d) Záznam digitálního videa: 1) Podpora zpracování až 16 IP kamer na jedno záznamové zařízení se záznamem na diskové pole o kapacitě 4TB bez potřeby dokupovat dodatečné licence 2) Možnost rozšiřovat kapacitu záznamových HDD pomocí externích diskových polí 3) Spouštění záznamu trvalé nebo pomocí detekce pohybu, událostí, poplachů a manuální 4) Synchronní a zpětné přehrávání záznamu pro více kamer současně 5) Lokální archivace záznamu nebo na externí zařízení 6) Podpora více záznamových zařízení v systému současně 7) Nastavitelné automatické přemazávání záznamu z kamer po určitém časovém úseku e) Bezpečnost systému: 1) Nastavitelná široká škála uživatelských oprávnění a skupin 2) Zabezpečený vzdálený přístup 3) Export dat zapisovaný do paměti aktivity systému 4) Autentifikace do systému uživatelským přihlášením 5) Záznam aktivity uživatelských účtů a jejich práce se systémem v databázi f) Nastavení systému: 1) Ukládání a export nastavení systému 2) Rozšiřitelnost systému a upgrade s minimalizací narušení chodu systému a přerušení obsluhy po delší dobu Strana 14

15 3) Automatická detekce kamer na uzavřené privátní síti kamerového systému 4) Snadné přiřazení nové video jednotky do systému v případě opravy kamerového bodu g) Integrace dalšího hardware a software: 1) Rozšiřitelnost systému o inteligentní video analýzu v obraze pro okamžitou detekci změn v obraze při různých úrovních nastavitelných poplachů 6. Monitoring a ovládání Celý navržený systém bude ovládán pomocí klientské aplikace s grafickým uživatelským rozhraním, instalovaným na výkonné pracovní počítačové stanici, na které bude operační systém kompatibilní pro spouštění aplikací na platformě Microsoft Windows7Pro. Sestava pracovní stanice musí být na tolik výkonná, aby dokázala plně zpracovávat a zobrazovat živé digitální streamy ze všech kamerových bodů, současně pracovat se záznamem, ovládat otočné kamery a zobrazovat poplachové stavy (dopor. Intel i7 CPU). Proto je navržený počítač vybaven, dle standardu pracovních stanic schopných práce s digitálním videem. Tento počítač bude propojen přes centrální aktivní prvek tzv. switch se síťovým datovým úložištěm. Pracovní stanice musí být optimalizovaná po stránce výkonu a výstupních rozhraní pro připojení až 4 velkoplošných LCD prvků se zobrazením až 64 živých digitálních kamerových streamů současně. (V této fázi budou osazeny jen dva LCD monitory) Pro práci operátorů na monitorovacím pracovišti PČr Doksy je navržena pracovní stanice - dohledové PC s ovládací systémovou klávesnicí s joystickem pro řízení telemetrických povelů kamerových bodů. Všechny výstupní ovládací rozhraní počítačové stanice budou umístěny na stole dispečerského pracoviště ve služební místnosti tak, aby mohli být nepřetržitě ovládány operátory. Ve stávajícím datovém rozvaděči bude instalováno datové úložiště s kapacitou záznamu 4TB, centrální switch i zobrazovací PC. Protože se rozvaděč nachází ve 2.NP a služebna v 1.NP, tak bude propojení do služební místnosti provedeno datovými kabely FTP. Pro monitory a myš bude Strana 15

16 použito vhodných KVM přepínačů s převodníky VGA, DVI, HDMI na UTP a klávesnice bude připojena přes rozhraní ethernet do hlavního switche. Kamery budou zobrazeny na 2 LCD monitorech 24. SW umožní min. použít jeden monitor jako pracovní s možností operativního zobrazení a ovládání libovolné kamery nebo kamer nebo přehrávání záznamu a druhý monitor jako přehledový s trvalým zobrazením všech kamer ve městě pro nepřetržitý obecný monitoring situace. Díky takto navrženému systému bude docíleno vysokých parametrů kvality zobrazení z kamerových prvků na dispečinku, což umožní jasné a přehledné monitorování stavu situace v jednotlivých lokalitách, se stejně kvalitním vstupem do záznamového zařízení. Operátoři na dispečinku nebudou tedy nijak omezováni v plnohodnotném využití veškerých částí a kvalit systému a nebudou zbytečně namáhány jejich oči případným trháním video obrazu na zobrazovacích prvcích. Na dispečinku umístěná systémová ovládací klávesnice s joystickem bude sloužit pro případnou střídavou obsluhu pro ovládání telemetrických povelů kamerových jednotek, přepínání mezi kamerami a jejich zobrazením na prvcích LCD, přepínání skupin a počtu zobrazení kamer na LCD pomocí tzv. layoutů a dále bude umožňovat manuální zaostření kamerové jednotky, aktivaci přednastavených poloh kamer tzv. prepozic nebo spouštění automatických pochůzkových tras. Systémová klávesnice bude připojena do kamerového systému přes síť ethernet. Kompletní analýza zaznamenaných dat v kamerovém systému, bude prováděna na hlavní pracovní stanici. Pro krátkodobou správu archivovaných dat před exportem pro další řešení událostí, přestupků nebo pro předání na oprávněné bezpečnostní složky, bude pracovní stanice vybavena druhým pevným diskem o kapacitě 1TB. Export dat z PC bude realizován pomocí uložení na tzv. flash disk nebo vypálení na DVD. Bude nutné vždy v tomto případě založit flash disk nebo DVD do PC. Pracovní stanice, monitory a datové úložiště budou zálohovány proti výpadku sítě 230V 2ks UPS minimálně 1600VA. 7. Závěr Strana 16

17 Tato dokumentace byla zpracována dle platných norem ČSN a souvisejících předpisů. Elektroinstalace včetně uzemnění, musí být provedena v souladu se všemi předpisy a ČSN platnými v době realizace. Při montážních pracích ve výškách bude postupováno dle vyhl. č. 324/1990Sb., 14 a části 9), Zařízení bude uvedeno do provozu až po provedení výchozí revize el. instalace dle ČSN Nedílnou součástí této technické zprávy je výkaz-výměr projektu (Příloha č.2) a situační plán rozmístění kamerových bodů (Příloha č.1). Doporučuji fyzickou obhlídku míst instalace před zpracováním nabídky. Legislativní východiska a normy: - Zákon č. 22/1997 Sb. o technických požadavcích na výrobky - Nařízení vlády č. 17/2003 Sb., technické požadavky na elektrická zařízení nízkého napětí - Nařízení vlády č. 18/2003 Sb., technické požadavky na výrobky z hlediska elektromagnetické kompatibility - Nařízení vlády č. 426/2000 Sb., telekomunikační koncová zařízení ve znění nařízení vlády č. 483/2002 Sb. a nařízení vlády č. 251/2003 Sb. - ČSN EN Poplachové systémy CCTV sledovací systémy pro použití v bezpečnostních aplikacích - ČSN EN ed. 2 Poplachové systémy Elektrické zabezpečovací systémy uvnitř a vně budov - Publikace odboru prevence kriminality Městské kamerové dohlížecí systémy (Koníček, Křeček, Kocábek, ISBN , Praha 2002) metodika výstavby MKDS - Zákon č. 137/2006 Sb., o veřejných zakázkách a v jeho pozdějších znění - Zákon 101/2000 Sb. o ochraně osobních údajů - Zákon 553/1991 Sb. o obecní policii Upozornění: Strana 17

18 V souladu se zákonem o veřejných zakázkách č. 137/2006 Sb., hlava IV., 44, odstavec 11), bylo ve výjimečných případech pro upřesnění požadavků zadavatele a definování přesných technických parametrů použito odkazu na referenční typ výrobku. Jakékoliv definované výrobky a materiály v této technické zprávě a přiloženém výkazu výměru, je dle toto zákona možné nahradit za kvalitativně a technicky obdobné nebo lepší prvky. Uvedené odkazy na referenční typy výrobků v této dokumentaci mají za úkol především sloužit pro jasnou a srozumitelnou specifikaci požadovaného řešení s dodržením vysokých kvalitativních standardů. Strana 18
