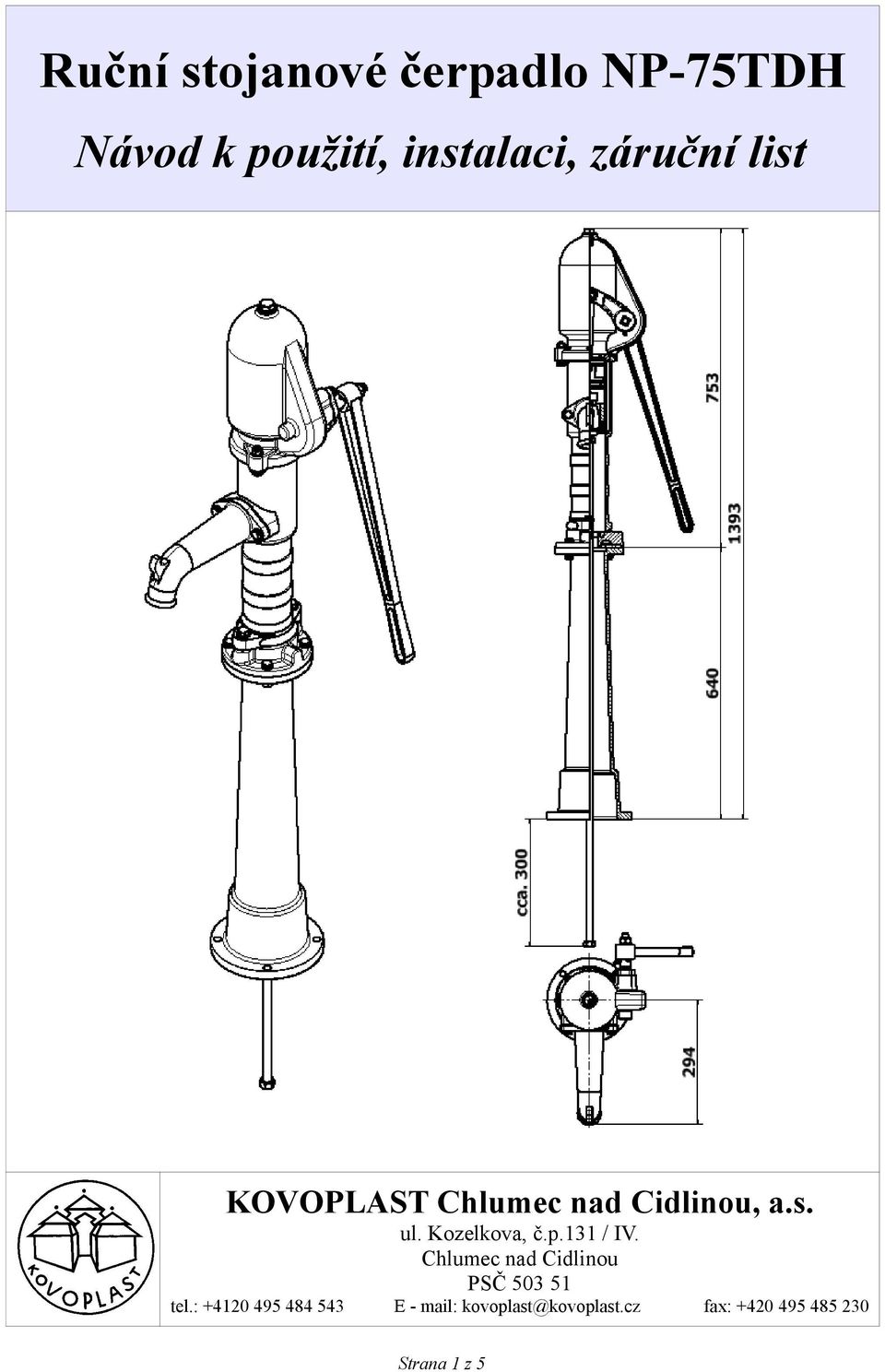

1 Ruční stojanové čerpadlo NP-75TDH Návod k použití, instalaci, záruční list KOVOPLAST Chlumec nad Cidlinou, a.s. ul. Kozelkova, č.p.131 / IV. Chlumec nad Cidlinou PSČ tel.: E - mail: kovoplast@kovoplast.cz fax: Strana 1 z 5

Kozelkova, č.p.131 / IV. Chlumec nad Cidlinou PSČ 503 51 tel.

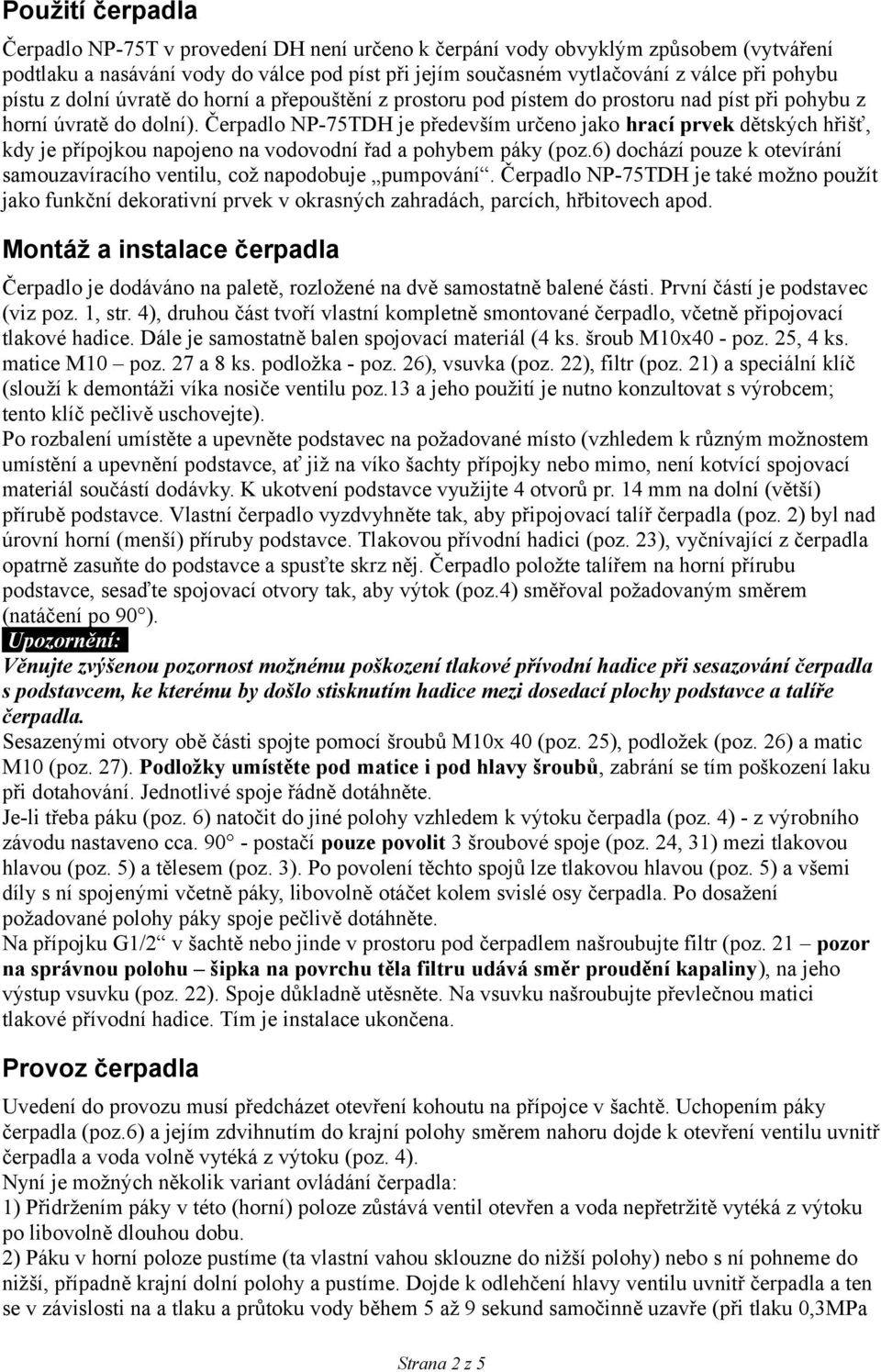

2 Použití čerpadla Čerpadlo NP-75T v provedení DH není určeno k čerpání vody obvyklým způsobem (vytváření podtlaku a nasávání vody do válce pod píst při jejím současném vytlačování z válce při pohybu pístu z dolní úvratě do horní a přepouštění z prostoru pod pístem do prostoru nad píst při pohybu z horní úvratě do dolní). Čerpadlo NP-75TDH je především určeno jako hrací prvek dětských hřišť, kdy je přípojkou napojeno na vodovodní řad a pohybem páky (poz.6) dochází pouze k otevírání samouzavíracího ventilu, což napodobuje pumpování. Čerpadlo NP-75TDH je také možno použít jako funkční dekorativní prvek v okrasných zahradách, parcích, hřbitovech apod. Montáž a instalace čerpadla Čerpadlo je dodáváno na paletě, rozložené na dvě samostatně balené části. První částí je podstavec (viz poz. 1, str. 4), druhou část tvoří vlastní kompletně smontované čerpadlo, včetně připojovací tlakové hadice. Dále je samostatně balen spojovací materiál (4 ks. šroub M10x40 - poz. 25, 4 ks. matice M10 poz. 27 a 8 ks. podložka - poz. 26), vsuvka (poz. 22), filtr (poz. 21) a speciální klíč (slouží k demontáži víka nosiče ventilu poz.13 a jeho použití je nutno konzultovat s výrobcem; tento klíč pečlivě uschovejte). Po rozbalení umístěte a upevněte podstavec na požadované místo (vzhledem k různým možnostem umístění a upevnění podstavce, ať již na víko šachty přípojky nebo mimo, není kotvící spojovací materiál součástí dodávky. K ukotvení podstavce využijte 4 otvorů pr. 14 mm na dolní (větší) přírubě podstavce. Vlastní čerpadlo vyzdvyhněte tak, aby připojovací talíř čerpadla (poz. 2) byl nad úrovní horní (menší) příruby podstavce. Tlakovou přívodní hadici (poz. 23), vyčnívající z čerpadla opatrně zasuňte do podstavce a spusťte skrz něj. Čerpadlo položte talířem na horní přírubu podstavce, sesaďte spojovací otvory tak, aby výtok (poz.4) směřoval požadovaným směrem (natáčení po 90 ). Upozornění: Věnujte zvýšenou pozornost možnému poškození tlakové přívodní hadice při sesazování čerpadla s podstavcem, ke kterému by došlo stisknutím hadice mezi dosedací plochy podstavce a talíře čerpadla. Sesazenými otvory obě části spojte pomocí šroubů M10x 40 (poz. 25), podložek (poz. 26) a matic M10 (poz. 27). Podložky umístěte pod matice i pod hlavy šroubů, zabrání se tím poškození laku při dotahování. Jednotlivé spoje řádně dotáhněte. Je-li třeba páku (poz. 6) natočit do jiné polohy vzhledem k výtoku čerpadla (poz. 4) - z výrobního závodu nastaveno cca postačí pouze povolit 3 šroubové spoje (poz. 24, 31) mezi tlakovou hlavou (poz. 5) a tělesem (poz. 3). Po povolení těchto spojů lze tlakovou hlavou (poz. 5) a všemi díly s ní spojenými včetně páky, libovolně otáčet kolem svislé osy čerpadla. Po dosažení požadované polohy páky spoje pečlivě dotáhněte. Na přípojku G1/2 v šachtě nebo jinde v prostoru pod čerpadlem našroubujte filtr (poz. 21 pozor na správnou polohu šipka na povrchu těla filtru udává směr proudění kapaliny), na jeho výstup vsuvku (poz. 22). Spoje důkladně utěsněte. Na vsuvku našroubujte převlečnou matici tlakové přívodní hadice. Tím je instalace ukončena. Provoz čerpadla Uvedení do provozu musí předcházet otevření kohoutu na přípojce v šachtě. Uchopením páky čerpadla (poz.6) a jejím zdvihnutím do krajní polohy směrem nahoru dojde k otevření ventilu uvnitř čerpadla a voda volně vytéká z výtoku (poz. 4). Nyní je možných několik variant ovládání čerpadla: 1) Přidržením páky v této (horní) poloze zůstává ventil otevřen a voda nepřetržitě vytéká z výtoku po libovolně dlouhou dobu. 2) Páku v horní poloze pustíme (ta vlastní vahou sklouzne do nižší polohy) nebo s ní pohneme do nižší, případně krajní dolní polohy a pustíme. Dojde k odlehčení hlavy ventilu uvnitř čerpadla a ten se v závislosti na a tlaku a průtoku vody během 5 až 9 sekund samočinně uzavře (při tlaku 0,3MPa Strana 2 z 5

Čerpadlo NP-75TDH je především určeno jako hrací prvek dětských hřišť, kdy je přípojkou napojeno na vodovodní řad a pohybem páky (poz.

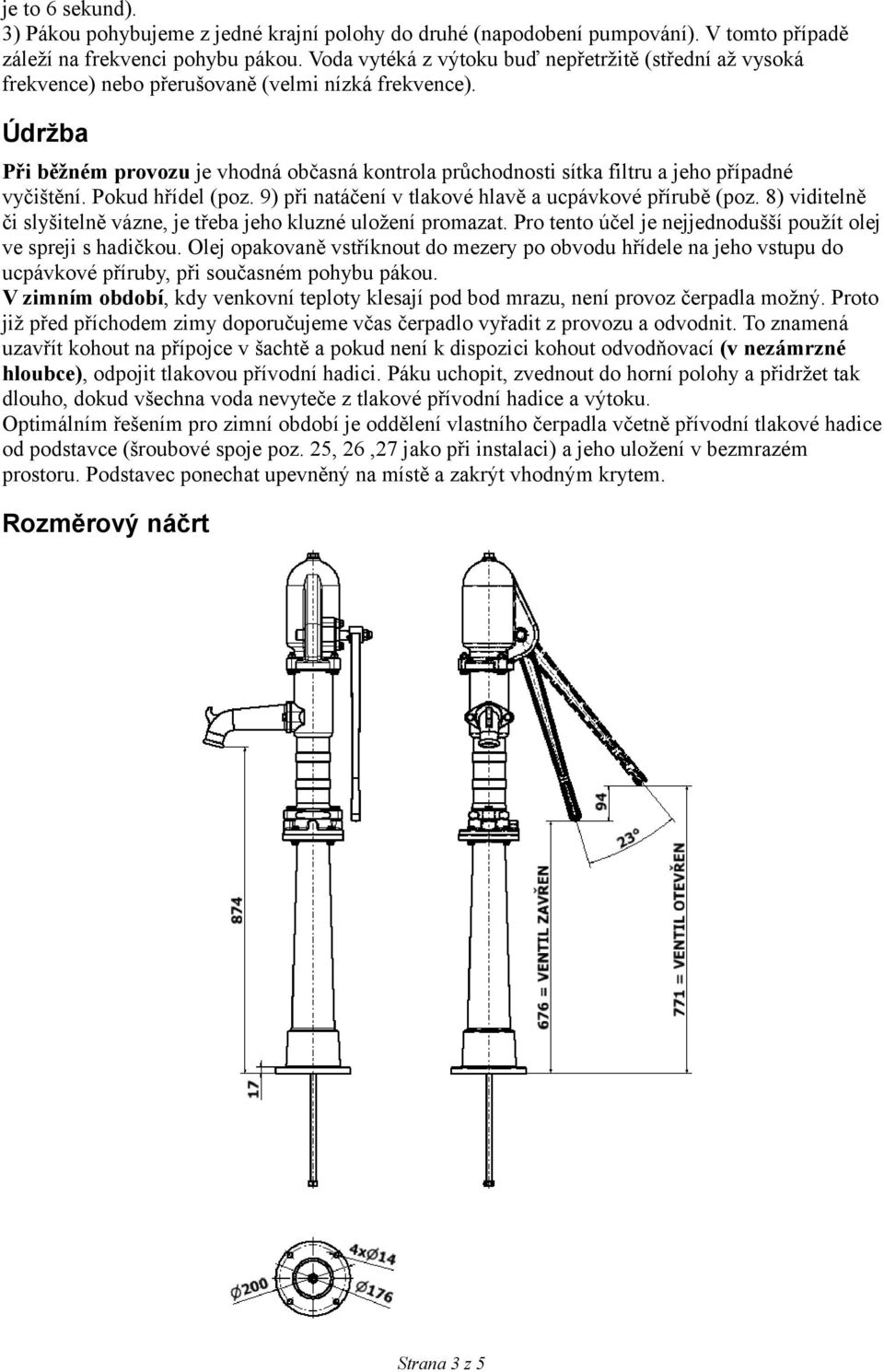

3 je to 6 sekund). 3) Pákou pohybujeme z jedné krajní polohy do druhé (napodobení pumpování). V tomto případě záleží na frekvenci pohybu pákou. Voda vytéká z výtoku buď nepřetržitě (střední až vysoká frekvence) nebo přerušovaně (velmi nízká frekvence). Údržba Při běžném provozu je vhodná občasná kontrola průchodnosti sítka filtru a jeho případné vyčištění. Pokud hřídel (poz. 9) při natáčení v tlakové hlavě a ucpávkové přírubě (poz. 8) viditelně či slyšitelně vázne, je třeba jeho kluzné uložení promazat. Pro tento účel je nejjednodušší použít olej ve spreji s hadičkou. Olej opakovaně vstříknout do mezery po obvodu hřídele na jeho vstupu do ucpávkové příruby, při současném pohybu pákou. V zimním období, kdy venkovní teploty klesají pod bod mrazu, není provoz čerpadla možný. Proto již před příchodem zimy doporučujeme včas čerpadlo vyřadit z provozu a odvodnit. To znamená uzavřít kohout na přípojce v šachtě a pokud není k dispozici kohout odvodňovací (v nezámrzné hloubce), odpojit tlakovou přívodní hadici. Páku uchopit, zvednout do horní polohy a přidržet tak dlouho, dokud všechna voda nevyteče z tlakové přívodní hadice a výtoku. Optimálním řešením pro zimní období je oddělení vlastního čerpadla včetně přívodní tlakové hadice od podstavce (šroubové spoje poz. 25, 26,27 jako při instalaci) a jeho uložení v bezmrazém prostoru. Podstavec ponechat upevněný na místě a zakrýt vhodným krytem. Rozměrový náčrt Strana 3 z 5

Údržba Při běžném provozu je vhodná občasná kontrola průchodnosti sítka filtru a jeho případné vyčištění. Pokud hřídel (poz. 9) při natáčení v tlakové hlavě a ucpávkové přírubě (poz.

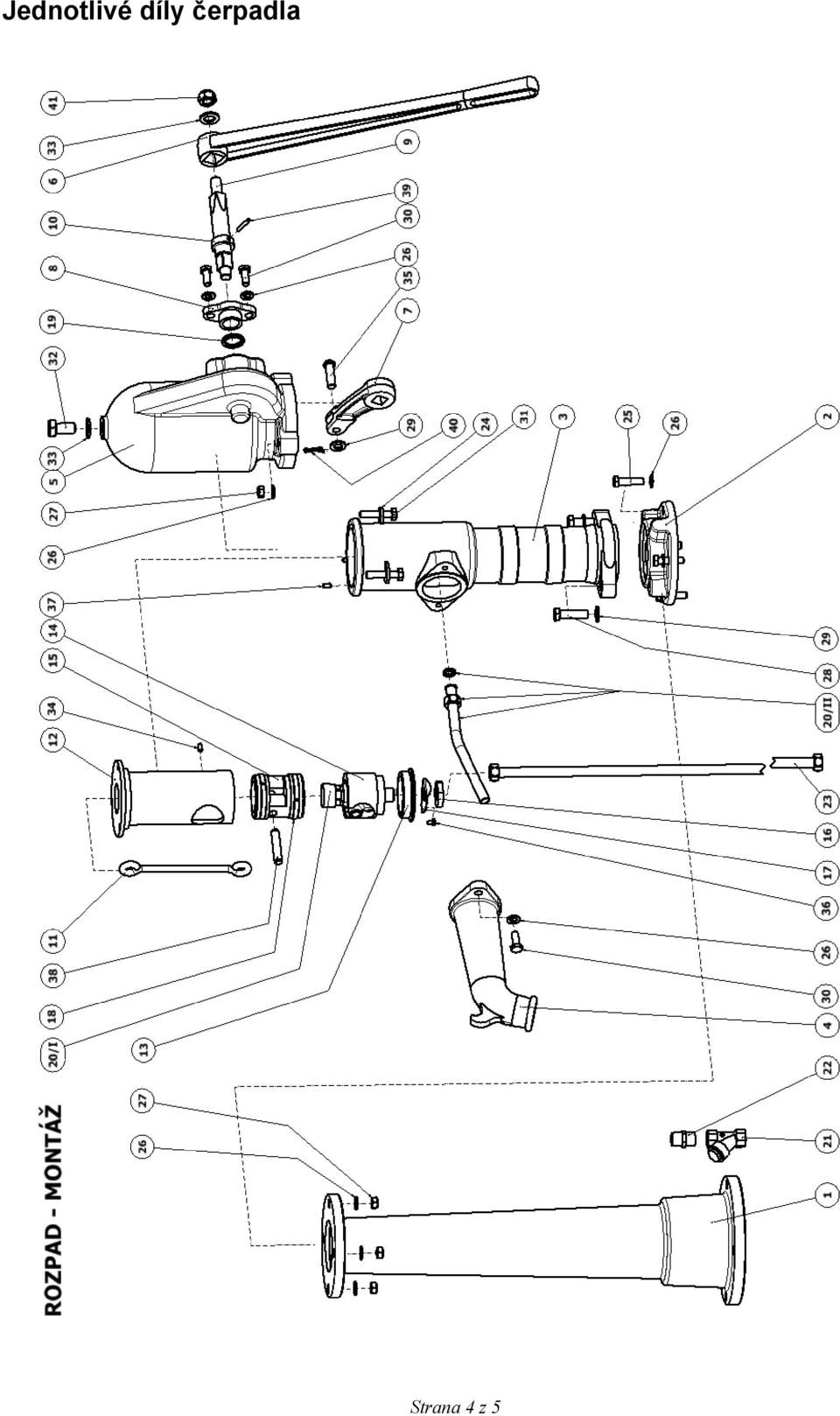

4 Jednotlivé díly čerpadla Strana 4 z 5

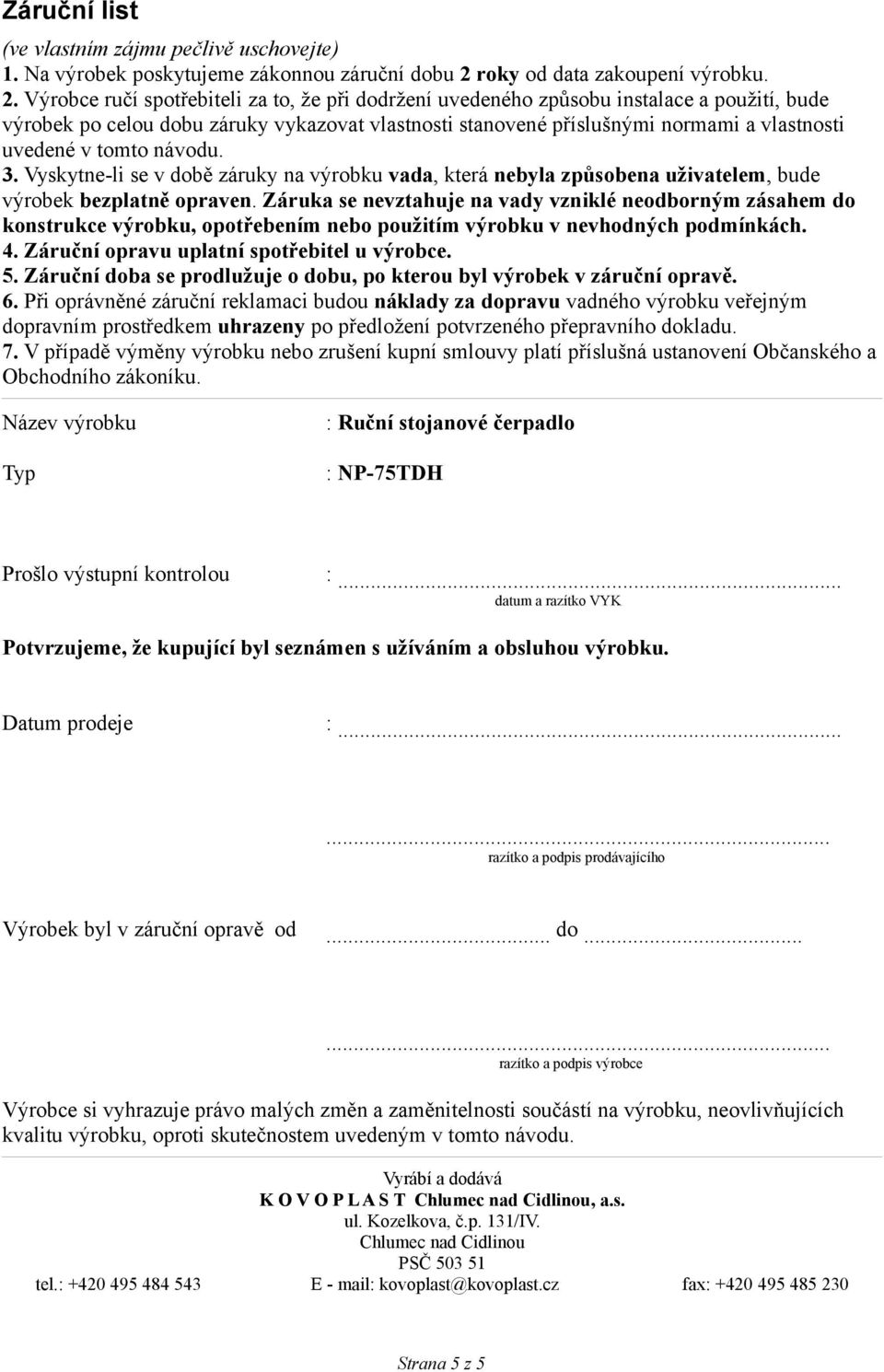

5 Záruční list (ve vlastním zájmu pečlivě uschovejte) 1. Na výrobek poskytujeme zákonnou záruční dobu 2 roky od data zakoupení výrobku. 2. Výrobce ručí spotřebiteli za to, že při dodržení uvedeného způsobu instalace a použití, bude výrobek po celou dobu záruky vykazovat vlastnosti stanovené příslušnými normami a vlastnosti uvedené v tomto návodu. 3. Vyskytne-li se v době záruky na výrobku vada, která nebyla způsobena uživatelem, bude výrobek bezplatně opraven. Záruka se nevztahuje na vady vzniklé neodborným zásahem do konstrukce výrobku, opotřebením nebo použitím výrobku v nevhodných podmínkách. 4. Záruční opravu uplatní spotřebitel u výrobce. 5. Záruční doba se prodlužuje o dobu, po kterou byl výrobek v záruční opravě. 6. Při oprávněné záruční reklamaci budou náklady za dopravu vadného výrobku veřejným dopravním prostředkem uhrazeny po předložení potvrzeného přepravního dokladu. 7. V případě výměny výrobku nebo zrušení kupní smlouvy platí příslušná ustanovení Občanského a Obchodního zákoníku. Název výrobku Typ : Ruční stojanové čerpadlo : NP-75TDH Prošlo výstupní kontrolou :... datum a razítko VYK Potvrzujeme, že kupující byl seznámen s užíváním a obsluhou výrobku. Datum prodeje : razítko a podpis prodávajícího Výrobek byl v záruční opravě od... do razítko a podpis výrobce Výrobce si vyhrazuje právo malých změn a zaměnitelnosti součástí na výrobku, neovlivňujících kvalitu výrobku, oproti skutečnostem uvedeným v tomto návodu. Vyrábí a dodává K O V O P L A S T Chlumec nad Cidlinou, a.s. ul. Kozelkova, č.p. 131/IV. Chlumec nad Cidlinou PSČ tel.: E - mail: kovoplast@kovoplast.cz fax: Strana 5 z 5

Výrobce ručí spotřebiteli za to, že při dodržení uvedeného způsobu instalace a použití, bude výrobek po celou dobu záruky vykazovat vlastnosti stanovené příslušnými normami a vlastnosti uvedené v
