1 CZ TŘÍOTVOROVÁ UMYVADLOVÁ BATERIE Návod k použití SK TROJOTVOROVÁ UMÝVADLOVÁ BATÉRIA Návod na obsluhu HU HÁROMNYÍLÁSÚ MOSDÓ CSAPTELEP Felhasználói kézikönyv

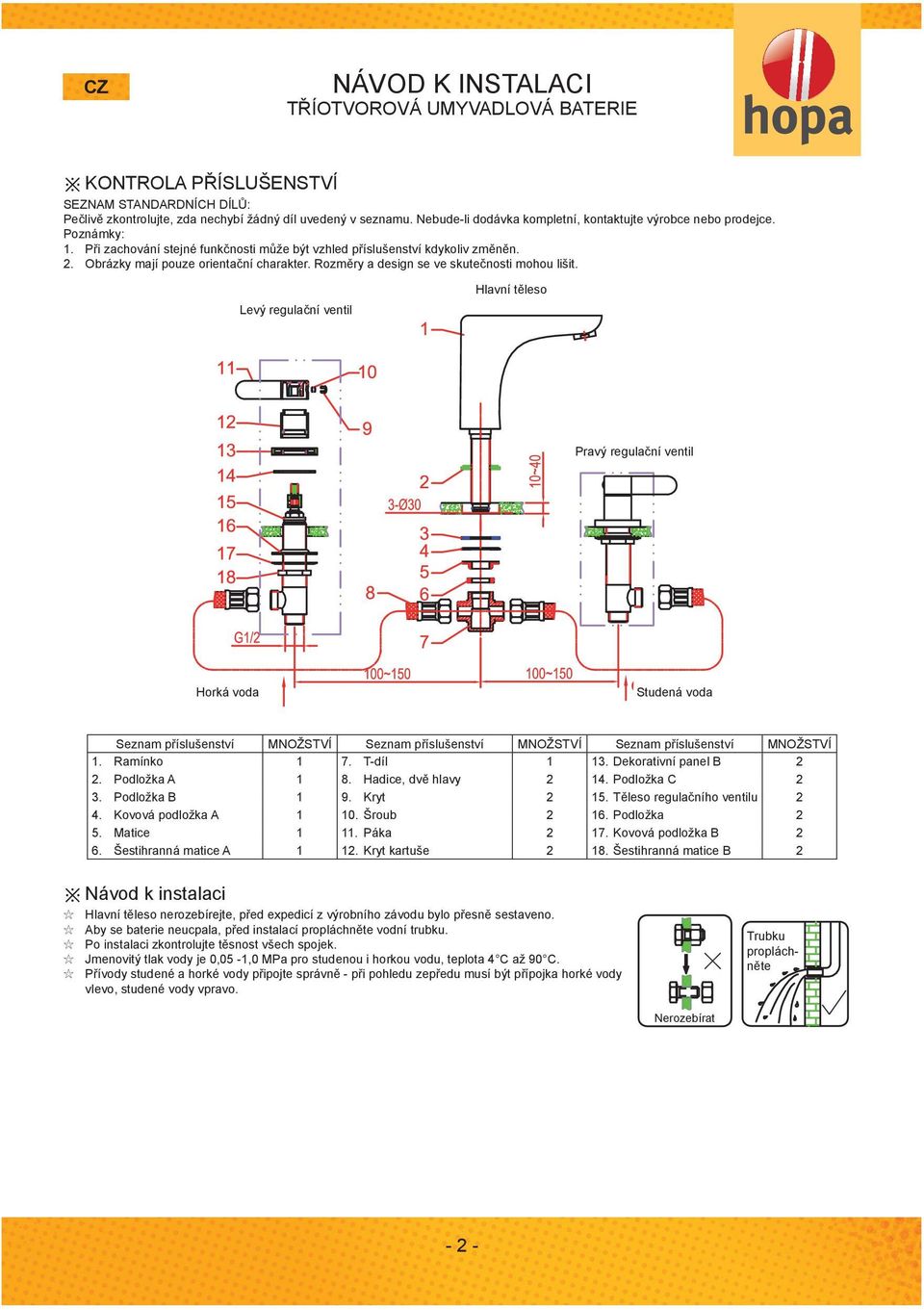

2 CZ NÁVOD K INSTALACI TŘÍOTVOROVÁ UMYVADLOVÁ BATERIE KONTROLA PŘÍSLUŠENSTVÍ SEZNAM STANDARDNÍCH DÍLŮ: Pečlivě zkontrolujte, zda nechybí žádný díl uvedený v seznamu. Nebude-li dodávka kompletní, kontaktujte výrobce nebo prodejce. Poznámky: 1. Při zachování stejné funkčnosti může být vzhled příslušenství kdykoliv změněn. 2. Obrázky mají pouze orientační charakter. Rozměry a design se ve skutečnosti mohou lišit. Levý regulační ventil Hlavní těleso Pravý regulační ventil Horká voda Studená voda Seznam příslušenství MNOŽSTVÍ Seznam příslušenství MNOŽSTVÍ Seznam příslušenství MNOŽSTVÍ 1. Ramínko 1 7. T-díl Dekorativní panel B 2 2. Podložka A 1 8. Hadice, dvě hlavy Podložka C 2 3. Podložka B 1 9. Kryt Těleso regulačního ventilu 2 4. Kovová podložka A Šroub Podložka 2 5. Matice Páka Kovová podložka B 2 6. Šestihranná matice A Kryt kartuše Šestihranná matice B 2 Návod k instalaci Hlavní těleso nerozebírejte, před expedicí z výrobního závodu bylo přesně sestaveno. Aby se baterie neucpala, před instalací propláchněte vodní trubku. Po instalaci zkontrolujte těsnost všech spojek. Jmenovitý tlak vody je 0,05-1,0 MPa pro studenou i horkou vodu, teplota 4 C až 90 C. Přívody studené a horké vody připojte správně - při pohledu zepředu musí být přípojka horké vody vlevo, studené vody vpravo. Trubku propláchněte Nerozebírat - 2 -

3 Postup instalace: Před zahájením instalace zkontrolujte: zda odpovídají tloušťka instalační desky a rozměry 3 otvorů; Instalace jednotky ramínka: vytáhněte T-díl (7), šestihrannou matici A (6), matici (5), kovovou podložku A (4) a podložku B (3) z jednotky ramínka (1) a nasaďte podložku A (2), pak zasuňte spojovací trubku do instalačních otvorů. Nasaďte podložku B (3), kovovou podložku A (4), matici (5) a šestihrannou matici A (6). Ramínko otočte do správné polohy a připevněte maticí (5), potom připojte T-díl (7) k dolní části spojovací trubky; po upravení směru T-dílu jej zajistěte zašroubováním šestihranné matice A (6). Instalace levého a pravého regulačního ventilu: 1) Klíčem vyšroubujte šroub (10) a vytáhněte páku (11). 2) Vyšroubujte (doleva) kryt kartuše (12) a dekorativní panel B (13) a vytáhněte podložku B. 3) Těleso regulačního ventilu (15) (se šestihrannou maticí B (18), kovovou podložkou B (17), podložkou (16)), zespodu nasaďte do instalačních otvorů a nasaďte podložku B, dekorativní panel B (13) a kryt kartuše (12). Nasměrujte regulační ventily tak, aby výstup levého ventilu směřoval doprava a výstup pravého ventilu doleva a ventily připevněte šestihrannou maticí B. 4) Nasaďte páku (11): Páku natočte do vhodného směru a nasaďte, klíčem utáhněte připevňovací šroub. Nakonec nasaďte kryt (9). Připojení trubek: Hlavní těleso připojte k levému a pravému regulačnímu ventilu hadicí se dvěma hlavami (8), použijte další 2 hadice pro připojení regulačních ventilů do přívodních trubek studené a horké vody. Levý regulační ventil má být připojený k trubce horké vody, pravý ventil k trubce studené vody. Je-li správně nainstalované ramínko, zkontrolujte funkci baterie. Používání Použití páky: A) Přívod horké vody se ovládá levou pákou, přívod studené vody pravou pákou. B) Pravý ventil se otevírá otočením pravé páky doprava. Při větším otočení se přívod vody zvyšuje. Pro snížení průtoku nebo zavření přívodu páku otočte opačným směrem. Pro otevření levého ventilu postupujte opačně. Otevřeno Otevřeno Horká voda Studená voda Čištění a ošetřování Pro zachování čistoty a lesklého povrchu postupujte takto: 1. Proplachujte pouze čistou vodou, k osušení používejte měkký hadřík; 2. Nečistoty odstraňujte neagresivními prostředky, například bezbarvým čističem na sklo. 3. K čištění nepoužívejte abrazivní prostředky, leštidla, brusný papír, škrabky atd. 4. Nepoužívejte prostředky obsahující kyselinu, brusné čisticí prostředky ani mýdlo. 5. V případě potřeby vyšroubujte a vyčistěte perlátor

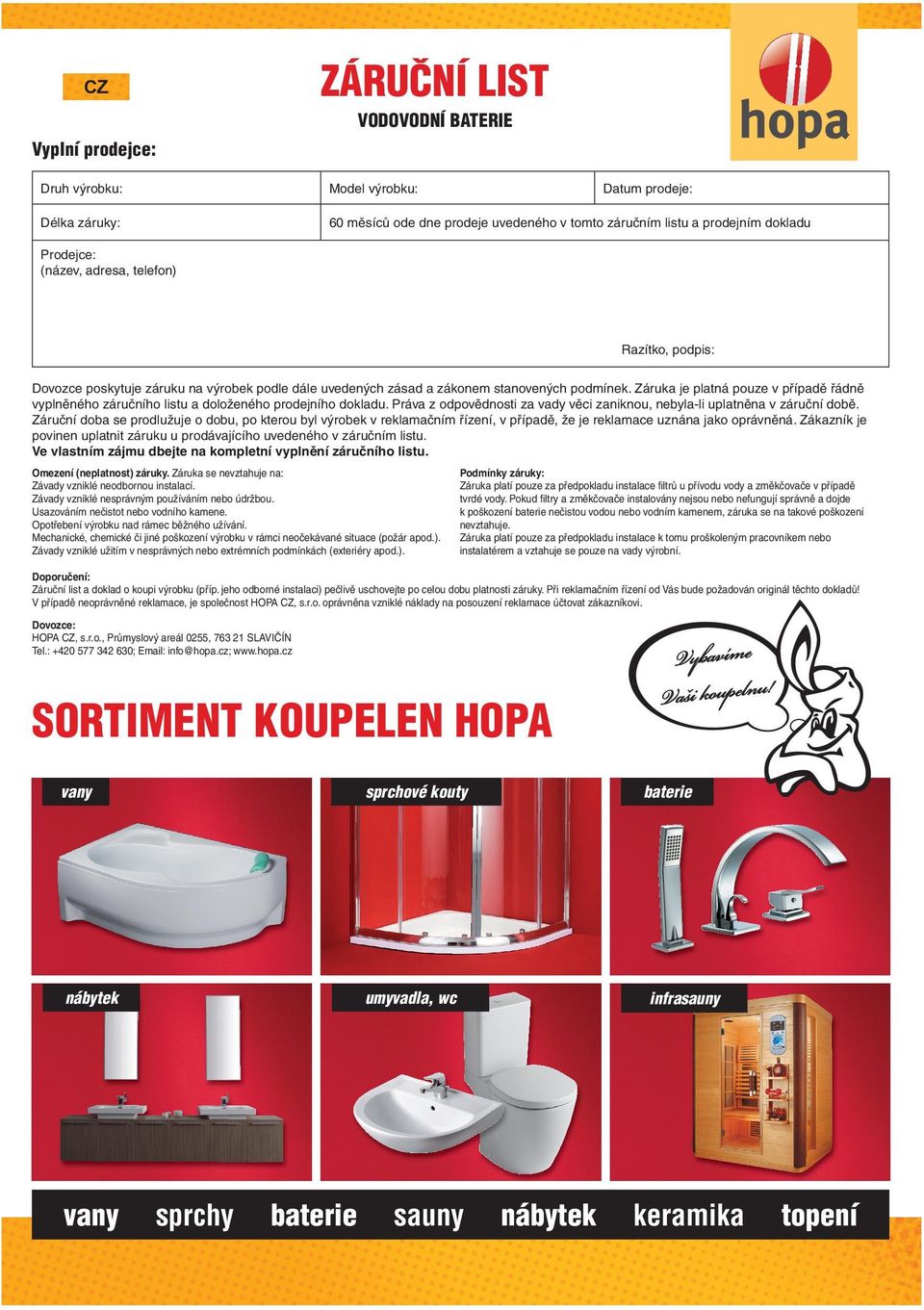

4 ZÁRUČNÍ LIST CZ VODOVODNÍ BATERIE Vyplní prodejce: Druh výrobku: Model výrobku: Datum prodeje: Délka záruky: 60 měsíců ode dne prodeje uvedeného v tomto záručním listu a prodejním dokladu Prodejce: (název, adresa, telefon) Razítko, podpis: Dovozce poskytuje záruku na výrobek podle dále uvedených zásad a zákonem stanovených podmínek. Záruka je platná pouze v případě řádně vyplněného záručního listu a doloženého prodejního dokladu. Práva z odpovědnosti za vady věci zaniknou, nebyla-li uplatněna v záruční době. Záruční doba se prodlužuje o dobu, po kterou byl výrobek v reklamačním řízení, v případě, že je reklamace uznána jako oprávněná. Zákazník je povinen uplatnit záruku u prodávajícího uvedeného v záručním listu. Ve vlastním zájmu dbejte na kompletní vyplnění záručního listu. Omezení (neplatnost) záruky. Záruka se nevztahuje na: Závady vzniklé neodbornou instalací. Závady vzniklé nesprávným používáním nebo údržbou. Usazováním nečistot nebo vodního kamene. Opotřebení výrobku nad rámec běžného užívání. Mechanické, chemické či jiné poškození výrobku v rámci neočekávané situace (požár apod.). Závady vzniklé užitím v nesprávných nebo extrémních podmínkách (exteriéry apod.). Podmínky záruky: Záruka platí pouze za předpokladu instalace filtrů u přívodu vody a změkčovače v případě tvrdé vody. Pokud filtry a změkčovače instalovány nejsou nebo nefungují správně a dojde k poškození baterie nečistou vodou nebo vodním kamenem, záruka se na takové poškození nevztahuje. Záruka platí pouze za předpokladu instalace k tomu proškoleným pracovníkem nebo instalatérem a vztahuje se pouze na vady výrobní. Doporučení: Záruční list a doklad o koupi výrobku (příp. jeho odborné instalaci) pečlivě uschovejte po celou dobu platnosti záruky. Při reklamačním řízení od Vás bude požadován originál těchto dokladů! V případě neoprávněné reklamace, je společnost HOPA CZ, s.r.o. oprávněna vzniklé náklady na posouzení reklamace účtovat zákazníkovi. Dovozce: HOPA CZ, s.r.o., Průmyslový areál 0255, SLAVIČÍN Tel.: ; info@hopa.cz; SORTIMENT KOUPELEN HOPA vany sprchové kouty nábytek umyvadla, wc vany sprchy baterie sauny Vybavíme Vaši koupelnu! baterie infrasauny nábytek keramika topení

5 CZ SK HU
