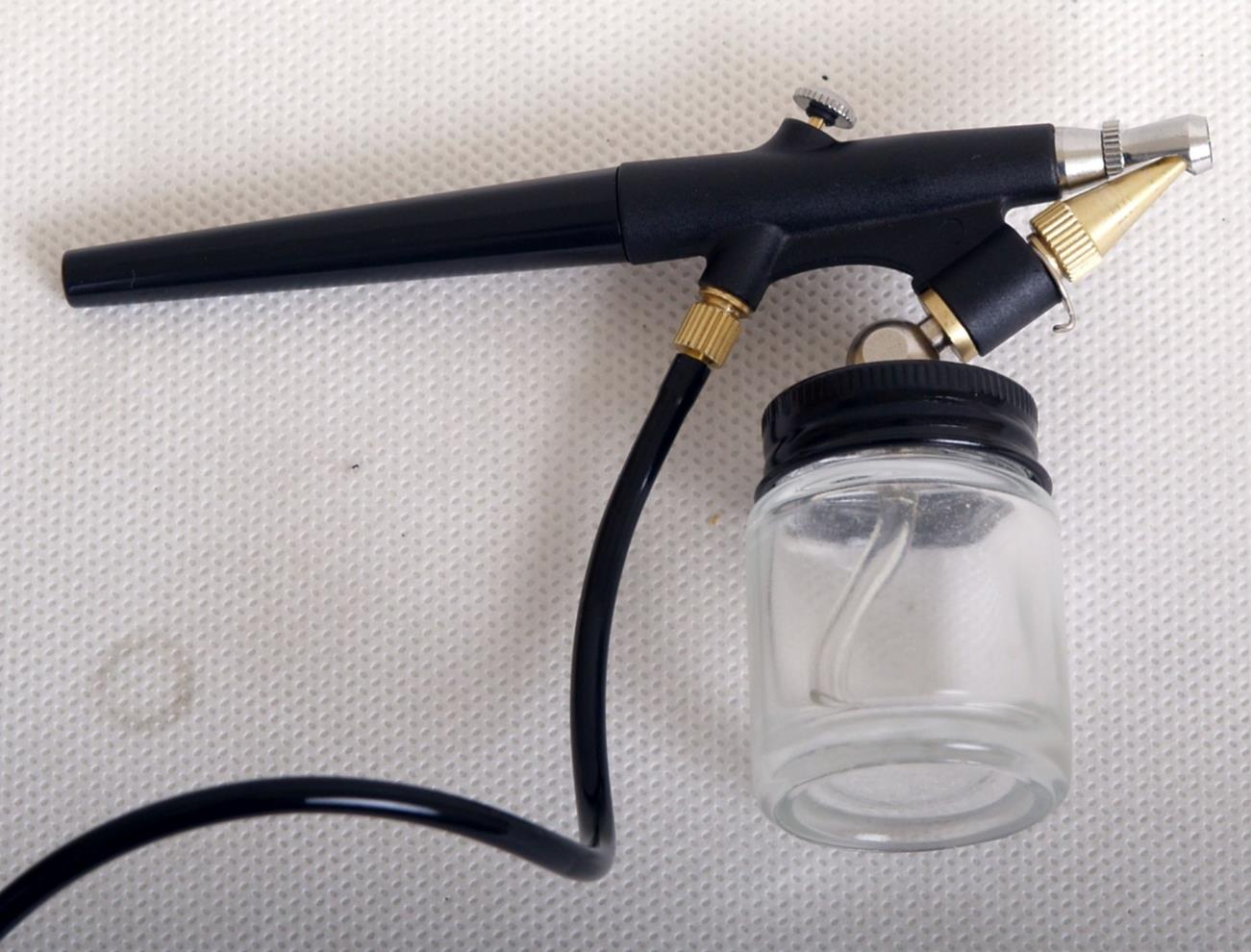

1 Sada pro přesné malování se stříkací pistolí Model: A výkr. 1 NÁVOD K POUŽITÍ Přečíst návod 1. Určení sady 2. Technická data 3. Použití Aktuální pro exempláře zakoupené po: 1. ledna 2014 OBSAH: 4. Kompletace 5. Přehled dílů Během práce se zařízením vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace mechanického zranění. Před zahájením provozu se seznamte s obsahem návodu k použití. Návod k použití si ponechte pro pozdější potřebu. Přísné dodržování pokynů a doporučení obsažených v návodu k použití bude mít vliv na prodloužení životnosti Vašeho zařízení. Sada pro přesné malování se stříkací pistolí - A strana: 1

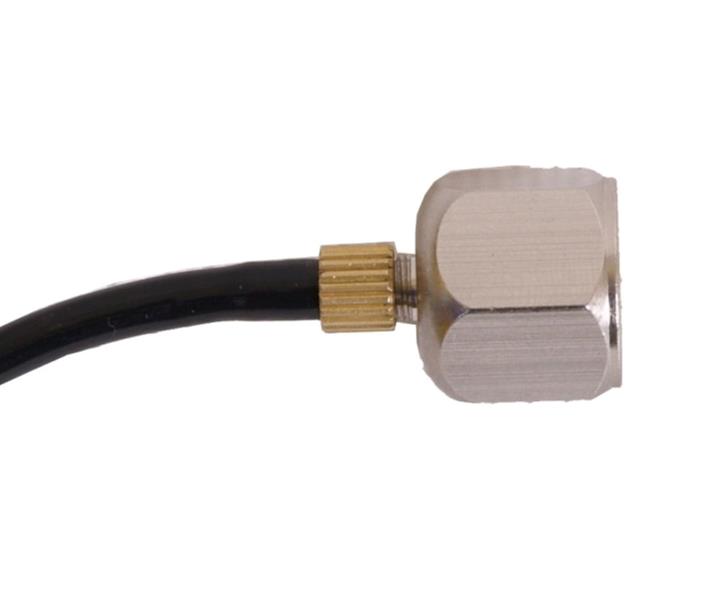

2 1. Určení sady Sada pro přesné malování se stříkací pistolí je výrobek navržený pro nástřik barev technikou airbrush. Zvláštní uplatnění nachází při nástřiku modelů, precizním zdobení různých povrchů a uměleckých děl. K výhodám stříkací pistole patří: velká přesnost nástřiku, velikost nádržky ideální pro nástřik všech modelů (není nutné tak často doplňovat nádržku), jednoduchá konstrukce zaručující spolehlivou funkci s ohledem na malý počet prvků a snadné čištění, možnost připojení k lahvi se stlačeným vzduchem pomocí adaptéru, malé rozměry a hmotnost. 2. Technická data 3. Použití Připojení stříkací pistole Stříkací pistole může být napájena pomocí kompresoru s malým výkonem 1-3,5 bar, nebo pomocí lahve se stlačeným plynem, určené k použití se stříkacími pistolemi. V případě připojení stříkací pistole ke kompresoru je nutné připojit napájecí hadici k připojovací matici se závitem (fot. 1). Systém napájení stlačeným vzduchem musí být vybaven vysoušečem vzduchu (dostupný v sortimentu Dedra pod č. A532200) (výkr. 2). Při použití lahve se stlačeným plynem k postřiku pomocí stříkací pistole je nutné použít speciální matku s ventilem, která je přiložena k sadě. Matku je nutné přišroubovat po směru hodinových ručiček (fot. 2). Následně přišroubovat druhou stranu hadičky ke stříkací pistoli po směru hodinových ručiček (fot. 3). Pro napájení stříkací pistole je nutné otevřít ventil, který se nachází na horní straně matky - po směru hodinových ručiček. Ventil je navržen k práci s tlakem v rozsahu 1-3,5 bar (15-50 PSI). Doporučovaný tlak je 2 bary (30 PSI). matka s ventilem fot. 1 fot. 2 Sada pro přesné malování se stříkací pistolí - A strana: 2

3 ZPŮSOB PŘIPOJENÍ Stlačený vzduch/plyn nebo výkr. 2 spoušť fot. 3 Sada pro přesné malování se stříkací pistolí - A strana: 3

4 Nastavení proudu barvy Proud barvy lze regulovat pomocí kuželového voliče, který se nachází pod vývodem trysky (fot. 4). Vývod trysky je zavřený, když je kuželový volič dotažen po směru hodinových ručiček do mezní polohy (nelze dále otáčet). Maximální proud lze získat otočením voliče maximálně proti směru hodinových ručiček. Minimální proud lze získat otočením v opačném směru. Stisknutí spouště (fot. 3) způsobuje podávání barvy do trysky. Kuželový volič fot Kompletace 1. Stříkací pistole, 2. Sací hadice; 3. Nádoba na barvu, 4. Matka s ventilem, 5. Připojovací matka, 6. Pracovní nádobka Sada pro přesné malování se stříkací pistolí - A strana: 4

5 5. Přehled dílů plášť se spouští koncovka tryska rukojeť nádoba na barvu přítlačný plíšek hlavice kuželový volič podložka matka podložka hadička se závitem pružné vedení připojovací matka těsnění matka s ventilem pracovní nádobka Sada pro přesné malování se stříkací pistolí - A strana: 5

6 Poznámky Sada pro přesné malování se stříkací pistolí - A strana: 6

7 DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl Razítko prodejce ZÁRUČNÍ LIST Katalogové č.:... Název:... Datum a podpis... Číslo partie:... Záruka na prodané zboží nevylučuje, neomezuje ani nepozastavuje práva spotřebitele vyplývající z ručení za vady. ZÁRUČNÍ PODMÍNKY 1. Garantujeme řádnou funkci výrobku v souladu s technicko-užitkovými podmínkami popsanými v návodu k obsluze. Poskytujeme záruku na dobu 24 měsíců od data nákupu obsaženého ve stávajícím dokumentu. Záruka je platná na celém území České republiky. Reklamace musí být nahlášena písemně v době trvání záruční doby. 2. Povinnosti ručitele plní prodejce v místě prodeje. 3. Stávající záruka se vztahuje na závady způsobené vadnými materiály, nesprávnou montáží, chybným provedením. 4. Vady zjištěné v záruční době budou odstraněny firmou DEDRA-EXIM v termínu sjednaném se spotřebitelem, nejdéle do 14 pracovních dní od data doručení zařízení do servisu. Doba opravy se může prodloužit v případě nutnosti obstarání náhradních dílů nezbytných k opravě, o čemž bude spotřebitel informován. 5. Reklamovaný výrobek musí být dodán do prodejního místa. Podmínkou řešení reklamace je: - předložení řádně vyplněného Záručního listu, - předložení dokladu o nákupu (případně jeho kopie) s datem prodeje jako v Záručním listu. - dodávka plné kompletace v souladu s bodem kompletace v návodu k použití. 6. Záruka se nevztahuje na vady vzniklé v důsledku: - používání v rozporu s určením a pokyny obsaženými v návodu k použití, - používání hobby zařízení pro profesionální účely, - přetížení zařízení, které způsobí poškození motoru nebo prvků mechanického převodu, - provádění oprav neoprávněnými osobami, - provádění úprav konstrukce, - mechanického, fyzického, chemického poškození způsobeného silou nebo vnějšími faktory, znečištěním mikroprostředí - poškození v důsledku: montáže nevhodných částí nebo příslušenství, použití nesprávných maziv, olejů, konzervačních prostředků. 7. Záruka se nevztahuje na díly podléhající běžnému opotřebení během provozu: tepelné pojistky, elektrografitové kartáče, klínové řemeny, nástrojové úchyty, pracovní koncovky elektrických nástrojů (kotoučové pily, vrtáky, frézy, atd.). 8. Výrobní štítek zařízení musí být čitelný. Reklamovaný exemplář je nutné důkladně zajistit proti poškození při přepravě. Pokud je to možné, dodat v originálním obalu. Prohlášení kupujícího Seznámil jsem se s podmínkami záruky, což potvrzuji vlastnoručním podpisem: datum a místo podpis spotřebitele

8 Sada pro přesné malování se stříkací pistolí - A strana: 8 DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl ZÁZNAMY O PROVEDENÝCH OPRAVÁCH Datum nahlášení k opravě Datum provedení opravy Rozsah opravy, popis úkonů Podpis opraváře
