2 Obsah 1. bezpečnostní pokyny 2. zahřívání 3. seznam dílů 4. montážní instrukce 5. diagram 6. seznam dílů 1. Bezpečnostní pokyny Tento produkt byl navržen pouze pro domácí použití. Profesionální použití, obchodní použití v tělocvičně a cvičebních centrech, automaticky zruší výrobců a / nebo dovozců z odpovědnosti za výrobek. Než začnete trénink přečtěte si pozorně návod a pokyny pro informaci, v případě opravy nebo náhradních dílů. Tento produkt je vyroben pouze pro domácí použití Postupujte pečlivě podle pokynů v montážním návodu Používejte pouze originální náhradní díly Před montáží se ujistěte, zda je produkt kompletní pomocí přiloženého seznamu dílů Pro montáž používejte pouze vhodné nářadí a požádejte o pomoc s montáží v případě potřeby Tento produkt umístěte na rovnou, ne kluzkou plochu. Vzhledem k případné korozi, se nedoporučuje používat toto zařízení ve vlhkém prostředí Kontrolujte před prvním tréninkem a každé 1-2 měsíce, všechny spojovací prvky, zda jsou těsně přitažené a zda jsou v dobrém stavu. Vyměňte vadné součásti ihned a / nebo udržujte zařízení z provozu po dobu opravy. Pro opravu používejte pouze originální náhradní díly Pokud nemáte zkušenosti s opravou takového zařízení, požádejte o radu svého prodejce Vyhněte se používání agresivních čisticích prostředků při čištění Ujistěte se, že trénink začíná až po správné montáži a kontrole. Tento posilovač je určen pro dospělé. Ujistěte se, že děti používají tento přístroj pouze pod dohledem dospělé osoby. Ujistěte se, že jsou si vědomi možných rizik, jako např.. pohyblivé části, během tréninku. Upozornění: nesprávný / nadměrný trénink může způsobit poškození zdraví. Řiďte se pokyny pro správné přípravy, jak je uvedeno v návodu školení. Poraďte se se svým lékařem před zahájením cvičebního programu. Umí poradit, který druh cvičení je pro vás vhodný Dodavatel nemůže ručit za chyby vzniklé překladem nebo technickou změnou produktu. Všechny zobrazené údaje jsou přibližné a nemohou být použity v jakékoliv medicínské praxi

3 2. Zahřívací cvičení:

4 3. Díly v krabici:

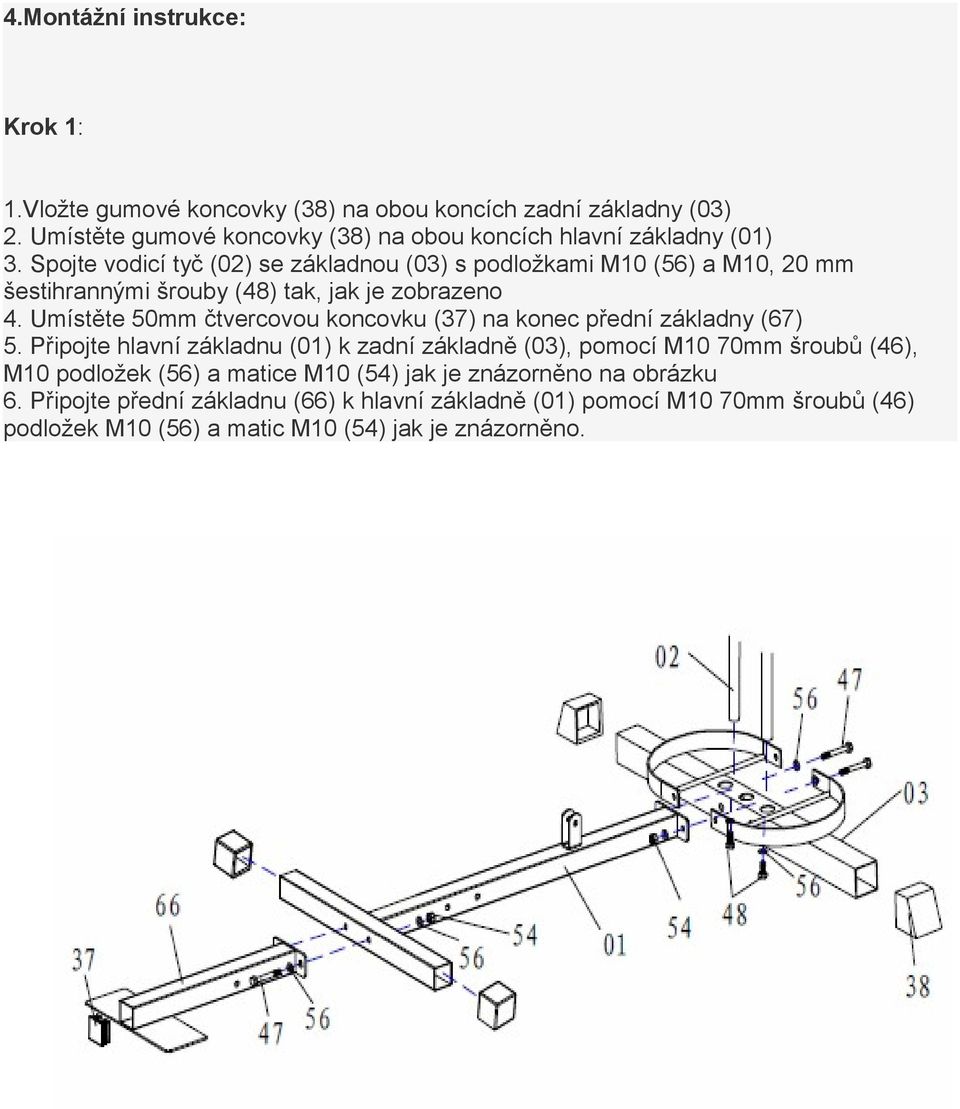

5 4.Montážní instrukce: Krok 1: 1.Vložte gumové koncovky (38) na obou koncích zadní základny (03) 2. Umístěte gumové koncovky (38) na obou koncích hlavní základny (01) 3. Spojte vodicí tyč (02) se základnou (03) s podložkami M10 (56) a M10, 20 mm šestihrannými šrouby (48) tak, jak je zobrazeno 4. Umístěte 50mm čtvercovou koncovku (37) na konec přední základny (67) 5. Připojte hlavní základnu (01) k zadní základně (03), pomocí M10 70mm šroubů (46), M10 podložek (56) a matice M10 (54) jak je znázorněno na obrázku 6. Připojte přední základnu (66) k hlavní základně (01) pomocí M10 70mm šroubů (46) podložek M10 (56) a matic M10 (54) jak je znázorněno.

6 Krok 2: Umístěte gumové podložky (07) na základnu (03), jak je znázorněno Umístěte vertikální nosník (08) na hlavní základně (01) s M10x70mm šrouby (46), M10 podložkami (56) a maticemi M10 (54) Jak je uvedeno na obrázku. Umístěte závaží (09-9 ks) do pouzder (02-2 ks). Označte, zda je drážka dole. Nainstalujte černé upevňovací pouzdro (49) do řídicí tyče (04). Levý upevňovací čep (60) prochází otvorem v zadním upevnění pouzdra a prvním otvorem pro selekční tyč, a poté připojte na spodní otvor horní desky (05). Dejte selekční tyč (04) do závaží (06). Připojte černou podložku (34) na střední otvor horní desky (05).

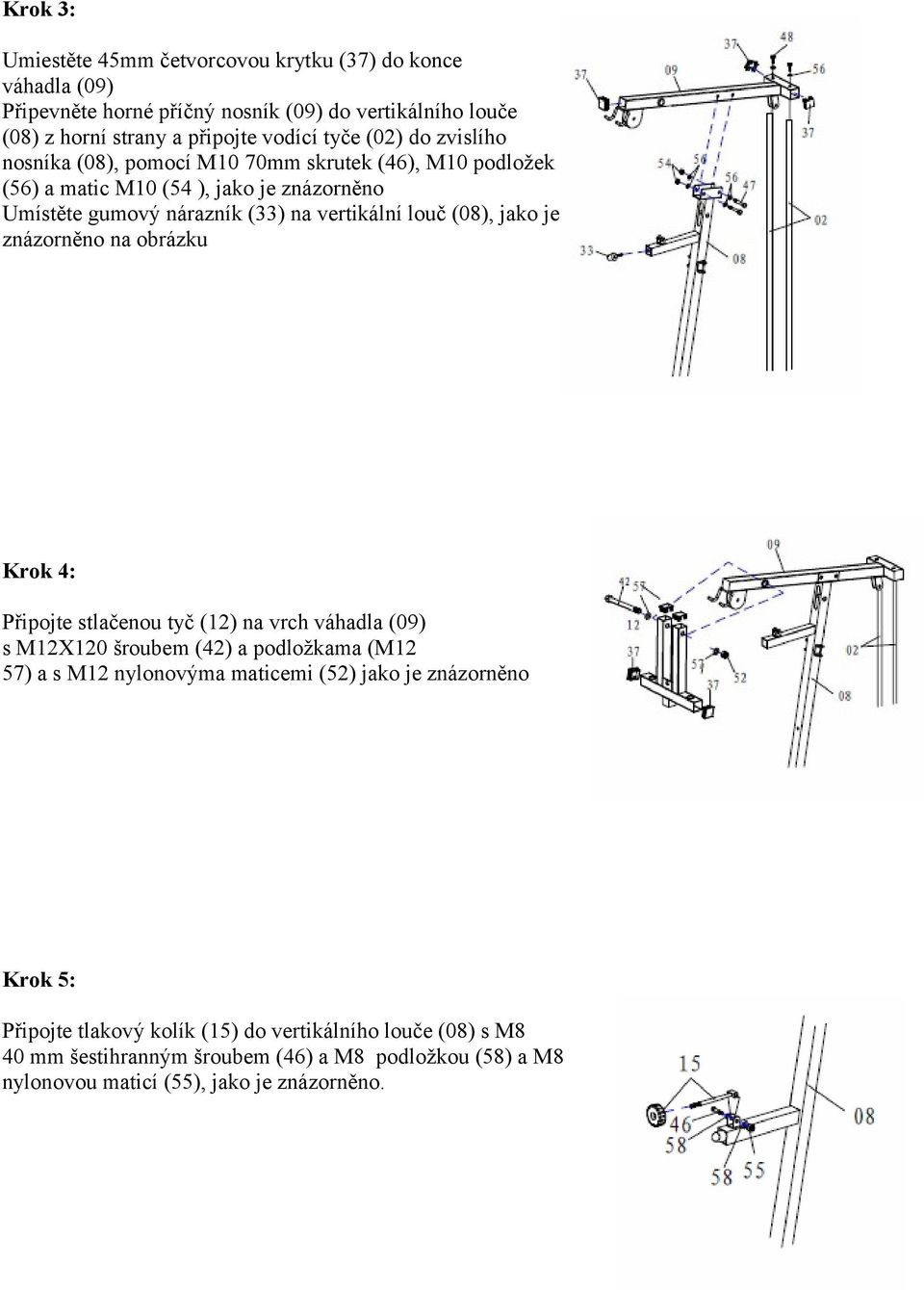

7 Krok 3: Umiestěte 45mm četvorcovou krytku (37) do konce váhadla (09) Připevněte horné příčný nosník (09) do vertikálního louče (08) z horní strany a připojte vodící tyče (02) do zvislího nosníka (08), pomocí M10 70mm skrutek (46), M10 podložek (56) a matic M10 (54 ), jako je znázorněno Umístěte gumový nárazník (33) na vertikální louč (08), jako je znázorněno na obrázku Krok 4: Připojte stlačenou tyč (12) na vrch váhadla (09) s M12X120 šroubem (42) a podložkama (M12 57) a s M12 nylonovýma maticemi (52) jako je znázorněno Krok 5: Připojte tlakový kolík (15) do vertikálního louče (08) s M8 40 mm šestihranným šroubem (46) a M8 podložkou (58) a M8 nylonovou maticí (55), jako je znázorněno.

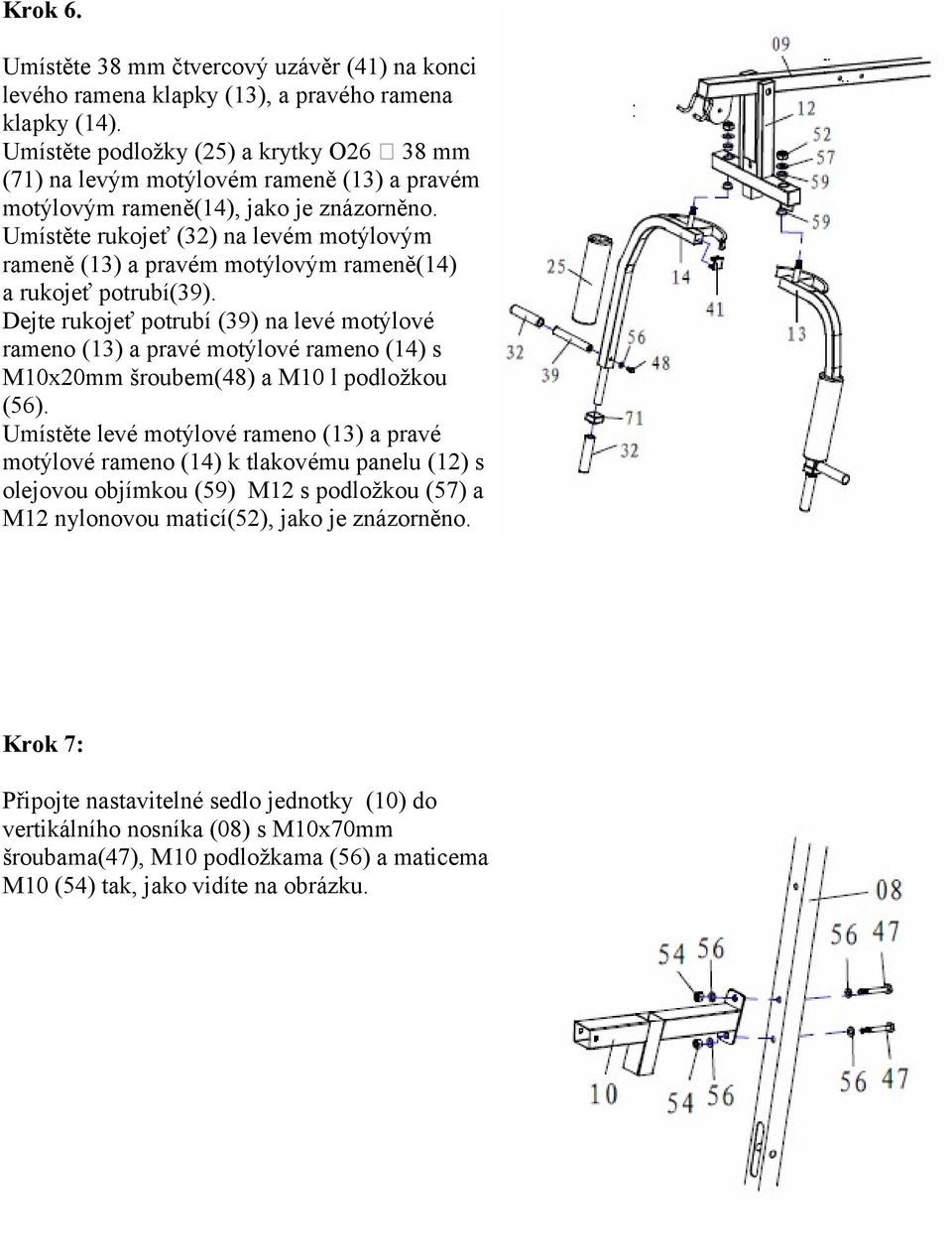

8 Krok 6. Umístěte 38 mm čtvercový uzávěr (41) na konci levého ramena klapky (13), a pravého ramena klapky (14). Umístěte podložky (25) a krytky O26 38 mm (71) na levým motýlovém rameně (13) a pravém motýlovým rameně(14), jako je znázorněno. Umístěte rukojeť (32) na levém motýlovým rameně (13) a pravém motýlovým rameně(14) a rukojeť potrubí(39). Dejte rukojeť potrubí (39) na levé motýlové rameno (13) a pravé motýlové rameno (14) s M10x20mm šroubem(48) a M10 l podložkou (56). Umístěte levé motýlové rameno (13) a pravé motýlové rameno (14) k tlakovému panelu (12) s olejovou objímkou (59) M12 s podložkou (57) a M12 nylonovou maticí(52), jako je znázorněno. Krok 7: Připojte nastavitelné sedlo jednotky (10) do vertikálního nosníka (08) s M10x70mm šroubama(47), M10 podložkama (56) a maticema M10 (54) tak, jako vidíte na obrázku.

9 Krok 8: Pripevněte přední podstavec(67) na nastavitelné sedadlo jednotky (10) a přední základnu (66) s M10x70 mm šestihranným šroubem (47), M10x65mm šestihrannou skrutkou (64), podložkama M10 (56) a M10 nylonovou maticí (54), jako je znázorněno. Připojte předkopávací ramenní tyč (11) s předním podstavcem (67) s M10x75mm šroubem se šestihranou hlavou (69) a M10 nylonovú matici (54), jako je znázorněno na obrázku. Krok 9: Připevněte sedadlo jednotky (68) na nastavitelné sedadlo jednotky (10) s rýchlostním pinem (70). Pripevněte sedlo (16) se sedačkou (68) s M8x15mm šroubem se šestihranou hlavou (51) a M8 podložkama (58) podle obrázku. Pripevněte zadní sedadlo (17) do svislého nosníku (08) se šestihrannou hlavou M8x65mm (50) a podložkama M8 (58) podle obrázku. Umístěte koncovku (36) na koncích podložky držáků (29). Připevněte držák (29) na předním podstavci (67) a přední stojan (67). Posuňte držák (26) do držáka podložky (29), jako je znázorněno.

10 Krok 10 Vedení kabelů 1.. Začněte s horním dlouhým kabelem 2240 mm (21) Začněte tím, že závit na konci termo kabelu provléknete přes řemenici. č.1, dále ji přetáhnete přes řemenici č.. 2, dolů přes pohyblivou kladku č.3 dále nahoru přes pohyblivou kladku č. 4 až dolů k závaží. Zde zajistěte s m12 šroubem a podložkou (49), jak je znázorněno. 2.. Začněte se spodním středním kabelem velikosti 4030 mm (22) Začněte tím, že závit na konci kabelu provlečete pod kladku č.5, taháte ho dále pod kladku č.6 až ke kladce č.7, po pohyblivém zámku řemenice dále pod kladku č. 8, přes kladku č. 9 přes pohyblivou řemenici č.. 10 k pohyblivé kladce č. 11 k až k zámkové řemenice s hákem, na konci kabelu. 3.. Připojte kabel velikosti 3060 mm (23) Vezměte kabel a jeden konec šroubu protáhněte přes kladku jak je to znázorněno na fotografii při montáži. Namontujte bezpečnostní kabel, potom plastový kryt (34), pak provlékněte druhý konec kabelu přes kladku č. 12 dolů a kolem kladky č. 13. až přes kladku č. 14 zašroubujte kabel jak je zobrazěno, pak namontujte plastový kryt (34) a zajistěte kabel. Připevněte rukojeť (39), hrubou tyč (27) a ohebnou tyč (28

11

12 Krok 12 Připojte kolonnou přípojku (45-2ks) na kovovou kolonu (43-2ks), zajistěte šestihrannou podložkou M6X15 (61-8 ks) s M6 podložkou (62-8 ks) s M6 nylonovými maticemi (63-4 ks). Poté připojte kovovou kolonu (43-2 ks) nahoru příčného nosníku (09) a zadní základnu (03), upevněte šrouby se šestihrannou hlavou M6X15 (76-16 ks) a M6 nylonové matice (72-8 ks).

13

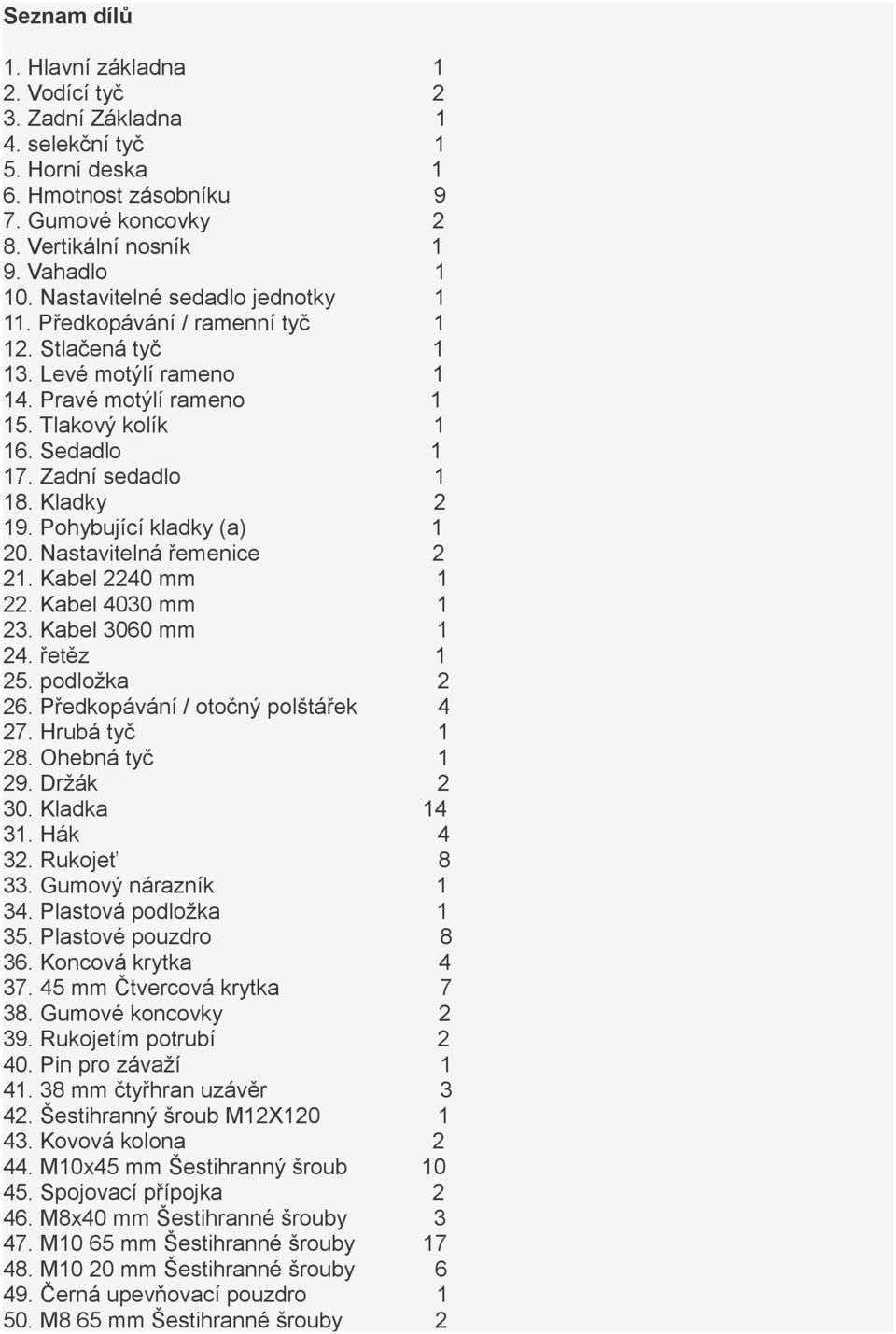

14 Seznam dílů 1. Hlavní základna 1 2. Vodící tyč 2 3. Zadní Základna 1 4. selekční tyč 1 5. Horní deska 1 6. Hmotnost zásobníku 9 7. Gumové koncovky 2 8. Vertikální nosník 1 9. Vahadlo Nastavitelné sedadlo jednotky Předkopávání / ramenní tyč Stlačená tyč Levé motýlí rameno Pravé motýlí rameno Tlakový kolík Sedadlo Zadní sedadlo Kladky Pohybující kladky (a) Nastavitelná řemenice Kabel 2240 mm Kabel 4030 mm Kabel 3060 mm řetěz podložka Předkopávání / otočný polštářek Hrubá tyč Ohebná tyč Držák Kladka Hák Rukojeť Gumový nárazník Plastová podložka Plastové pouzdro Koncová krytka mm Čtvercová krytka Gumové koncovky Rukojetím potrubí Pin pro závaží mm čtyřhran uzávěr Šestihranný šroub M12X Kovová kolona M10x45 mm Šestihranný šroub Spojovací přípojka M8x40 mm Šestihranné šrouby M10 65 mm Šestihranné šrouby M10 20 mm Šestihranné šrouby Černá upevňovací pouzdro M8 65 mm Šestihranné šrouby 2
