1 Tovární ulice Chrastava Tel.: Fax.: ODSAVAČE PRŮMYSLOVÉ POC M - 6/9 Katalogový list PC , část 2 Účinnost od 9/98 1. Popis a rozměry POC-M 5 POC-M 1 POC-M 2 1-Víko odsavače 2-Oběžné kolo ventilátoru 3-Jistič el.motoru 4-Přední kryt 5-Kapsový filtr 6-Zásuvkový zásobník 7-Pryžový nosník 8-Oklepávací páka 9-Podstavec 10-Uzávěr zásobníku 11-Zásobník válcový 12-Propojovací hadice 13-Lapač jisker ø125 POC-M 6 POC-M 7 Připojovací rozměry a poloha šroubů M8 vstupního otvoru odsavače ø155 POC-M

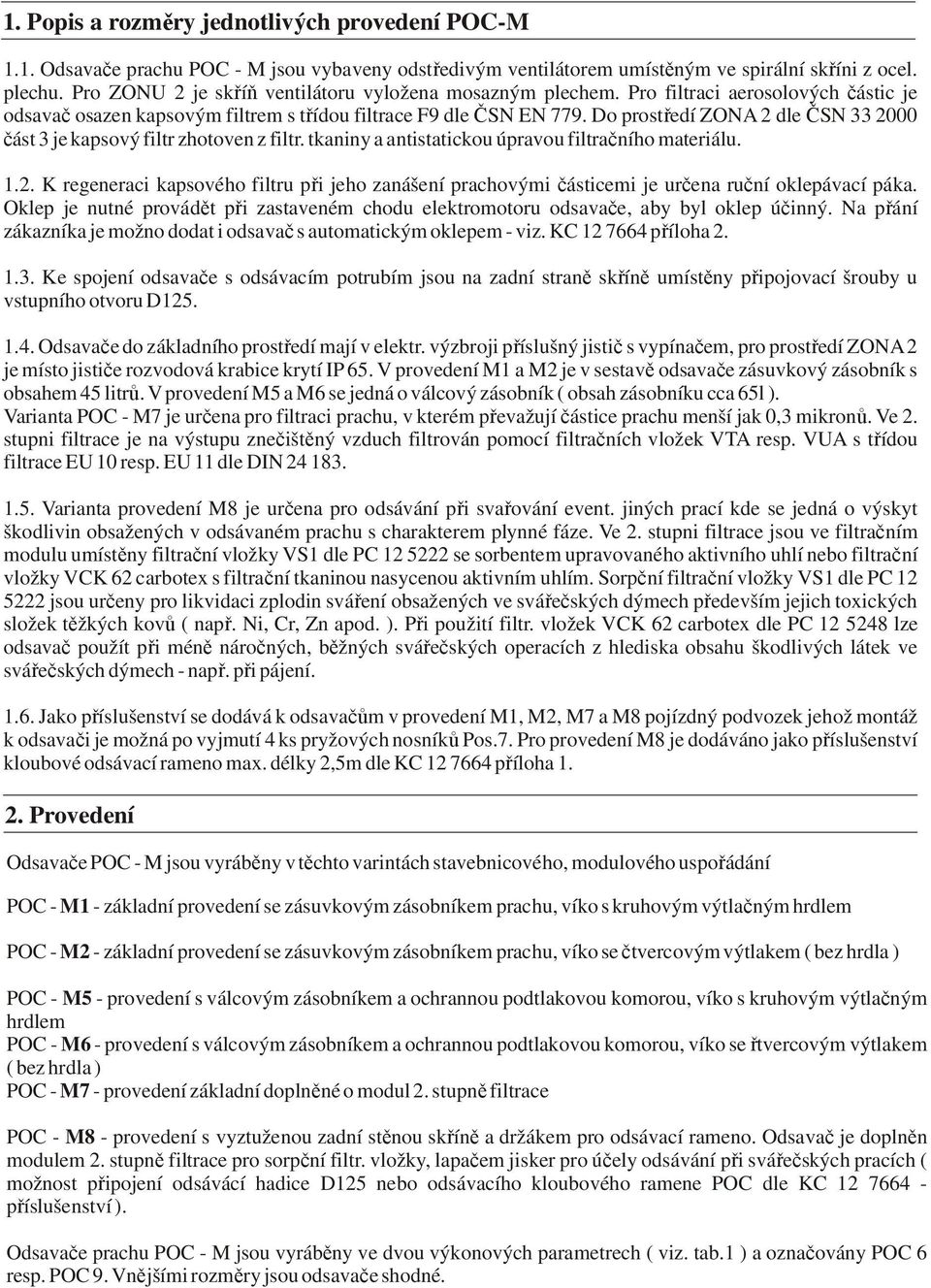

2 1. Popis a rozměry jednotlivých provedení POC-M 1.1. Odsavače prachu POC - M jsou vybaveny odstředivým ventilátorem umístěným ve spirální skříni z ocel. plechu. Pro ZONU 2 je skříň ventilátoru vyložena mosazným plechem. Pro filtraci aerosolových částic je odsavač osazen kapsovým filtrem s třídou filtrace F9 dle ČSN EN 779. Do prostředí ZONA 2 dle ČSN část 3 je kapsový filtr zhotoven z filtr. tkaniny a antistatickou úpravou filtračního materiálu K regeneraci kapsového filtru při jeho zanášení prachovými částicemi je určena ruční oklepávací páka. Oklep je nutné provádět při zastaveném chodu elektromotoru odsavače, aby byl oklep účinný. Na přání zákazníka je možno dodat i odsavač s automatickým oklepem - viz. KC příloha Ke spojení odsavače s odsávacím potrubím jsou na zadní straně skříně umístěny připojovací šrouby u vstupního otvoru D Odsavače do základního prostředí mají v elektr. výzbroji příslušný jistič s vypínačem, pro prostředí ZONA 2 je místo jističe rozvodová krabice krytí IP 65. V provedení M1 a M2 je v sestavě odsavače zásuvkový zásobník s obsahem 45 litrů. V provedení M5 a M6 se jedná o válcový zásobník ( obsah zásobníku cca 65l ). Varianta POC - M7 je určena pro filtraci prachu, v kterém převažují částice prachu menší jak 0,3 mikronů. Ve 2. stupni filtrace je na výstupu znečištěný vzduch filtrován pomocí filtračních vložek VTA resp. VUA s třídou filtrace EU 10 resp. EU 11 dle DIN Varianta provedení M8 je určena pro odsávání při svařování event. jiných prací kde se jedná o výskyt škodlivin obsažených v odsávaném prachu s charakterem plynné fáze. Ve 2. stupni filtrace jsou ve filtračním modulu umístěny filtrační vložky VS1 dle PC se sorbentem upravovaného aktivního uhlí nebo filtrační vložky VCK 62 carbotex s filtrační tkaninou nasycenou aktivním uhlím. Sorpční filtrační vložky VS1 dle PC jsou určeny pro likvidaci zplodin sváření obsažených ve svářečských dýmech především jejich toxických složek těžkých kovů ( např. Ni, Cr, Zn apod. ). Při použití filtr. vložek VCK 62 carbotex dle PC lze odsavač použít při méně náročných, běžných svářečských operacích z hlediska obsahu škodlivých látek ve svářečských dýmech - např. při pájení Jako příslušenství se dodává k odsavačům v provedení M1, M2, M7 a M8 pojízdný podvozek jehož montáž k odsavači je možná po vyjmutí 4 ks pryžových nosníků Pos.7. Pro provedení M8 je dodáváno jako příslušenství kloubové odsávací rameno max. délky 2,5m dle KC příloha Provedení Odsavače POC - M jsou vyráběny v těchto varintách stavebnicového, modulového uspořádání POC - M1 - základní provedení se zásuvkovým zásobníkem prachu, víko s kruhovým výtlačným hrdlem POC - M2 - základní provedení se zásuvkovým zásobníkem prachu, víko se čtvercovým výtlakem ( bez hrdla ) POC - M5 - provedení s válcovým zásobníkem a ochrannou podtlakovou komorou, víko s kruhovým výtlačným hrdlem POC - M6 - provedení s válcovým zásobníkem a ochrannou podtlakovou komorou, víko se řtvercovým výtlakem ( bez hrdla ) POC - M7 - provedení základní doplněné o modul 2. stupně filtrace POC - M8 - provedení s vyztuženou zadní stěnou skříně a držákem pro odsávací rameno. Odsavač je doplněn modulem 2. stupně filtrace pro sorpční filtr. vložky, lapačem jisker pro účely odsávání při svářečských pracích ( možnost připojení odsávácí hadice D125 nebo odsávacího kloubového ramene POC dle KC příslušenství ). Odsavače prachu POC - M jsou vyráběny ve dvou výkonových parametrech ( viz. tab.1 ) a označovány POC 6 resp. POC 9. Vnějšími rozměry jsou odsavače shodné.

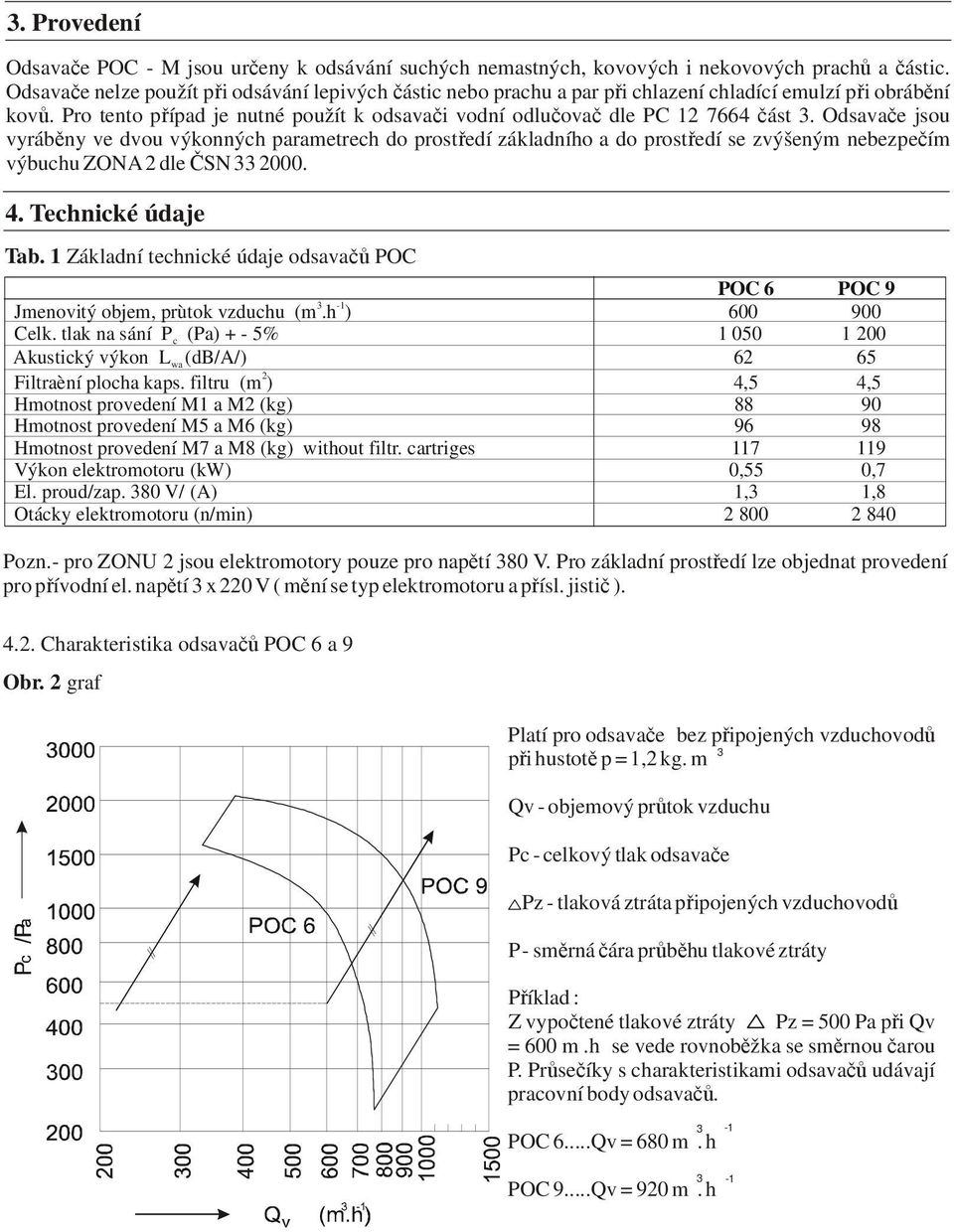

3 3. Provedení Odsavače POC - M jsou určeny k odsávání suchých nemastných, kovových i nekovových prachů a částic. Odsavače nelze použít při odsávání lepivých částic nebo prachu a par při chlazení chladící emulzí při obrábění kovů. Pro tento případ je nutné použít k odsavači vodní odlučovač dle PC část 3. Odsavače jsou vyráběny ve dvou výkonných parametrech do prostředí základního a do prostředí se zvýšeným nebezpečím výbuchu ZONA 2 dle ČSN Technické údaje Tab. 1 Základní technické údaje odsavačů POC POC 6 POC Jmenovitý objem, prùtok vzduchu (m.h ) Celk. tlak na sání P c (Pa) + - 5% Akustický výkon L wa (db/a/) Filtraèní plocha kaps. filtru (m ) 4,5 4,5 Hmotnost provedení M1 a M2 (kg) Hmotnost provedení M5 a M6 (kg) Hmotnost provedení M7 a M8 (kg) without filtr. cartriges Výkon elektromotoru (kw) 0,55 0,7 El. proud/zap. 380 V/ (A) 1,3 1,8 Otácky elektromotoru (n/min) Pozn.- pro ZONU 2 jsou elektromotory pouze pro napětí 380 V. Pro základní prostředí lze objednat provedení pro přívodní el. napětí 3 x 220 V ( mění se typ elektromotoru a přísl. jistič ) Charakteristika odsavačů POC 6 a 9 Obr. 2 graf Platí pro odsavače bez připojených vzduchovodů 3 při hustotě p = 1,2 kg. m Qv - objemový průtok vzduchu Pc - celkový tlak odsavače Pz - tlaková ztráta připojených vzduchovodů P - směrná čára průběhu tlakové ztráty Příklad : Z vypočtené tlakové ztráty Pz = 500 Pa při Qv = 600 m.h se vede rovnoběžka se směrnou čarou P. Průsečíky s charakteristikami odsavačů udávají pracovní body odsavačů. POC 6...Qv = 680 m. h POC 9...Qv = 920 m. h

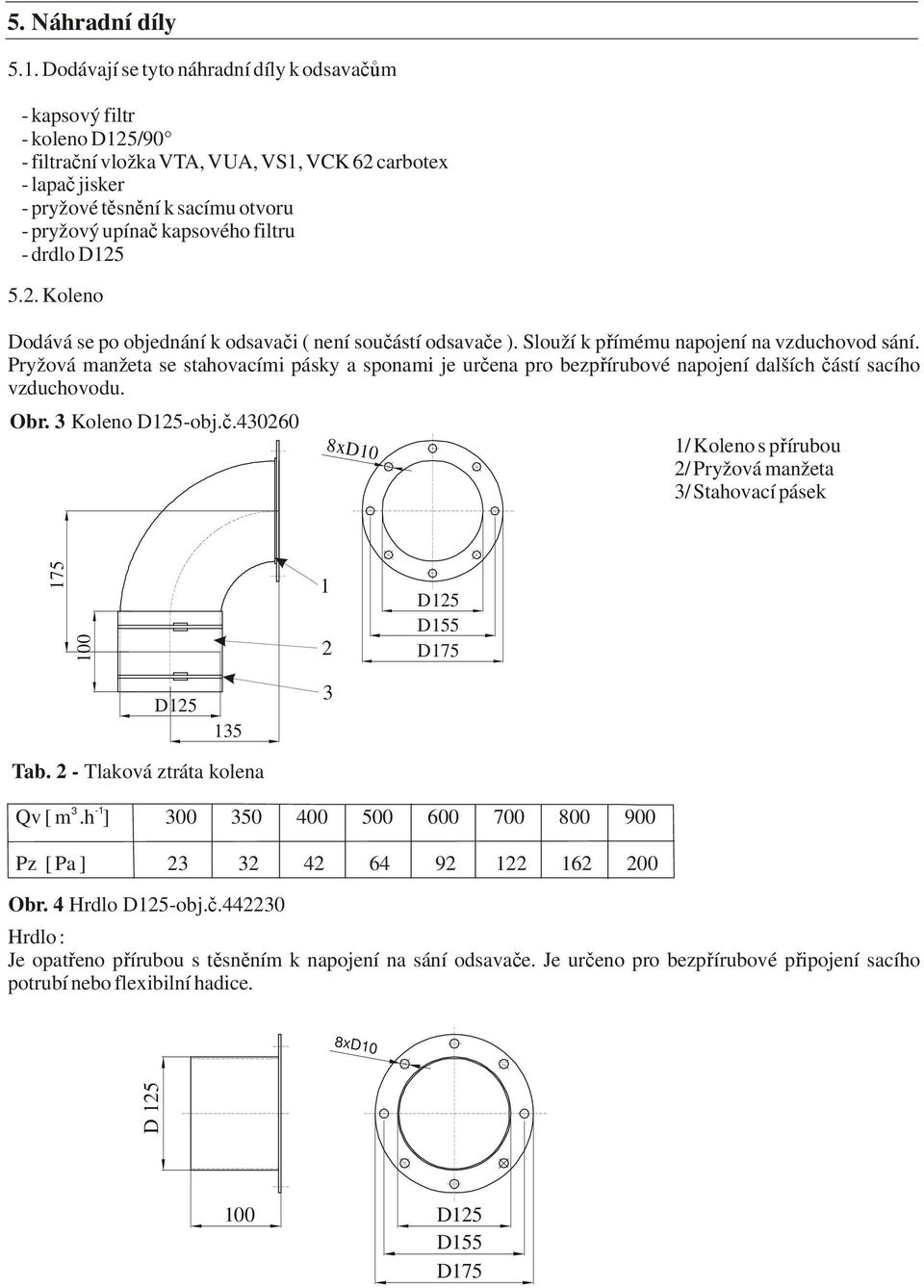

4 5. Náhradní díly 5.1. Dodávají se tyto náhradní díly k odsavačům - kapsový filtr - koleno D125/90 - filtrační vložka VTA, VUA, VS1, VCK 62 carbotex - lapač jisker - pryžové těsnění k sacímu otvoru - pryžový upínač kapsového filtru - drdlo D Koleno Dodává se po objednání k odsavači ( není součástí odsavače ). Slouží k přímému napojení na vzduchovod sání. Pryžová manžeta se stahovacími pásky a sponami je určena pro bezpřírubové napojení dalších částí sacího vzduchovodu. Obr. 3 Koleno D125-obj.č xD10 1/ Koleno s přírubou 2/ Pryžová manžeta 3/ Stahovací pásek D125 D155 D175 D Tab. 2 - Tlaková ztráta kolena 3-1 Qv [ m.h ] Pz [ Pa ] Obr. 4 Hrdlo D125-obj.č Hrdlo : Je opatřeno přírubou s těsněním k napojení na sání odsavače. Je určeno pro bezpřírubové připojení sacího potrubí nebo flexibilní hadice. 8xD10 D D125 D155 D175

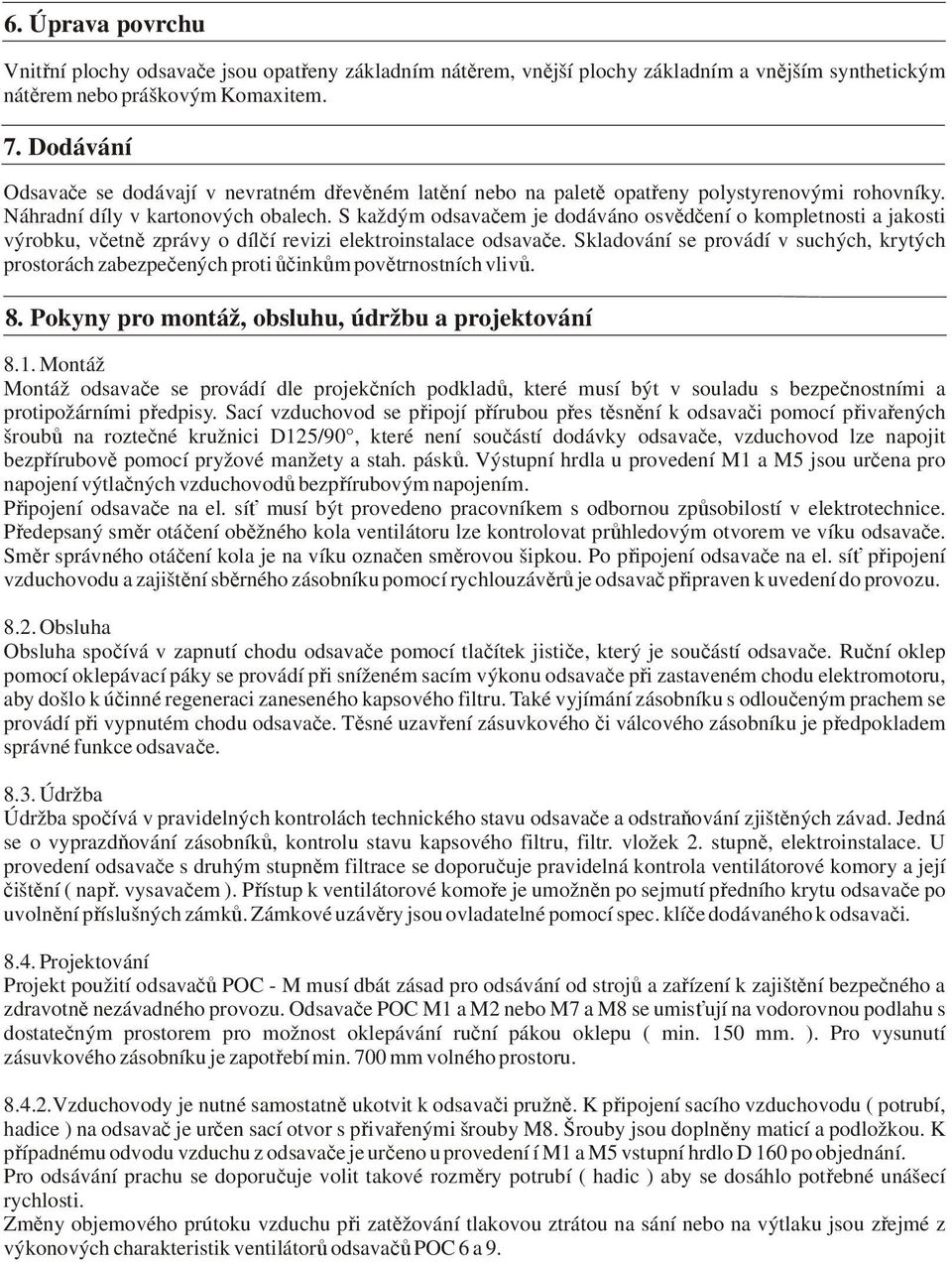

5 6. Úprava povrchu Vnitřní plochy odsavače jsou opatřeny základním nátěrem, vnější plochy základním a vnějším synthetickým nátěrem nebo práškovým Komaxitem. 7. Dodávání Odsavače se dodávají v nevratném dřevěném latění nebo na paletě opatřeny polystyrenovými rohovníky. Náhradní díly v kartonových obalech. S každým odsavačem je dodáváno osvědčení o kompletnosti a jakosti výrobku, včetně zprávy o dílčí revizi elektroinstalace odsavače. Skladování se provádí v suchých, krytých prostorách zabezpečených proti ůčinkům povětrnostních vlivů. 8. Pokyny pro montáž, obsluhu, údržbu a projektování 8.1. Montáž Montáž odsavače se provádí dle projekčních podkladů, které musí být v souladu s bezpečnostními a protipožárními předpisy. Sací vzduchovod se připojí přírubou přes těsnění k odsavači pomocí přivařených šroubů na roztečné kružnici D125/90, které není součástí dodávky odsavače, vzduchovod lze napojit bezpřírubově pomocí pryžové manžety a stah. pásků. Výstupní hrdla u provedení M1 a M5 jsou určena pro napojení výtlačných vzduchovodů bezpřírubovým napojením. Připojení odsavače na el. síť musí být provedeno pracovníkem s odbornou způsobilostí v elektrotechnice. Předepsaný směr otáčení oběžného kola ventilátoru lze kontrolovat průhledovým otvorem ve víku odsavače. Směr správného otáčení kola je na víku označen směrovou šipkou. Po připojení odsavače na el. síť připojení vzduchovodu a zajištění sběrného zásobníku pomocí rychlouzávěrů je odsavač připraven k uvedení do provozu Obsluha Obsluha spočívá v zapnutí chodu odsavače pomocí tlačítek jističe, který je součástí odsavače. Ruční oklep pomocí oklepávací páky se provádí při sníženém sacím výkonu odsavače při zastaveném chodu elektromotoru, aby došlo k účinné regeneraci zaneseného kapsového filtru. Také vyjímání zásobníku s odloučeným prachem se provádí při vypnutém chodu odsavače. Těsné uzavření zásuvkového či válcového zásobníku je předpokladem správné funkce odsavače Údržba Údržba spočívá v pravidelných kontrolách technického stavu odsavače a odstraňování zjištěných závad. Jedná se o vyprazdňování zásobníků, kontrolu stavu kapsového filtru, filtr. vložek 2. stupně, elektroinstalace. U provedení odsavače s druhým stupněm filtrace se doporučuje pravidelná kontrola ventilátorové komory a její čištění ( např. vysavačem ). Přístup k ventilátorové komoře je umožněn po sejmutí předního krytu odsavače po uvolnění příslušných zámků. Zámkové uzávěry jsou ovladatelné pomocí spec. klíče dodávaného k odsavači Projektování Projekt použití odsavačů POC - M musí dbát zásad pro odsávání od strojů a zařízení k zajištění bezpečného a zdravotně nezávadného provozu. Odsavače POC M1 a M2 nebo M7 a M8 se umisťují na vodorovnou podlahu s dostatečným prostorem pro možnost oklepávání ruční pákou oklepu ( min. 150 mm. ). Pro vysunutí zásuvkového zásobníku je zapotřebí min. 700 mm volného prostoru Vzduchovody je nutné samostatně ukotvit k odsavači pružně. K připojení sacího vzduchovodu ( potrubí, hadice ) na odsavač je určen sací otvor s přivařenými šrouby M8. Šrouby jsou doplněny maticí a podložkou. K případnému odvodu vzduchu z odsavače je určeno u provedení í M1 a M5 vstupní hrdlo D 160 po objednání. Pro odsávání prachu se doporučuje volit takové rozměry potrubí ( hadic ) aby se dosáhlo potřebné unášecí rychlosti. Změny objemového prútoku vzduchu při zatěžování tlakovou ztrátou na sání nebo na výtlaku jsou zřejmé z výkonových charakteristik ventilátorů odsavačů POC 6 a 9.

6 Skutečný objemový průtok vzduchu se podle tlakové ztráty zjistí jako průsečík charakteristiky připojeného vzduchovodu s charakteristikou odsavače. V grafu se charakteristika vzduchovodu zakreslí jako rovnoběžka se směrovou přímkou P průběhu tlak. ztráty, která je vedená z vypočteného bodu. Bod představuje součet tlakových ztrát vzduchovodu a zabudovaných dílů ( tlumiče, klapky apod. ) při stejném objemovém průtoku vzduchu Na el. síť jsou odsavače pro základní prostředí připojeny přes příslušný jistič el. proudu, který je součástí odsavače. U odsavačů pro prostředí ZONA 2 se provádí zapojení pomocí krabicové rozvodnice s krytím IP 65 umístěné na zadní straně odsavače. V rozvodové krabici je uloženo schéma zapojení, které musí být provedeno přes příslušný jistič dimensovaný na hodnotu proudu uvedenou v tab.1 odst. 4 ve smyslu ČSN a ČSN Způsob objednání Příklad objednávání odsavače. Odsavač POC 6 - M1 - ZONA 2 PC část 2 Typ odsavače Podniková norma St. nebezpečí výbuchu 10. Záruční doba, reklamace Na dodávku odsavačů je poskytována 24 měsiční záruka dle obchodního zákoníku, nevztahuje se na filtrační materiál, záruka je na funkčnost a kvalitu provedení. Lhůta se vztahuje ke dni odebrání dodávky odsavače. Reklamace se uplatňuje písemně a může být uznána v případě dodržení podmínek užití, montáže a skladování před použitím dle údajů uvedených v této norně. 11. Dodatek Seznam citovaných ČSN ČSN Odsávání od strojů a technických zařízení, Hlavní zásady ČSN část 3 - Elektrotechnické předpisy, Elektrická zařízení, Stanovení základních charakteristik ČSN Obsluha elektrických točivých strojů a práce s nimi ČSN Elektrotechnické předpisy, Uzemnění a ochranné vodiče
