1 HOME plus service. s.r.o. Novohradská 745/ České Budějovice VÝROBNÍK SODY SODA MAKER VS-23 VS-45 NÁVOD K POUŽÍVÁNÍ dle TP /2011

2 OBSAH 1. VŠEOBECNĚ POUŽITÍ ZNAČENÍ POPIS BEZPEČNOSTNÍ POKYNY POŽÁRNÍ OCHRANA PŘEHLED MOŽNÝCH OHROŽENÍ MONTÁŽ PROVOZOVÁNÍ MOŽNÉ ZÁVADY A JEJICH ODSTRANĚNÍ ČIŠTĚNÍ A ÚDRŽBA LIKVIDACE ZAŘÍZENÍ TECHNICKÉ POŽADAVKY ZMĚNY NA VÝROBKU ZÁRUKY A REKLAMACE PŘÍSLUŠENSTVÍ PŘÍSLUŠENSTVÍ VS PŘÍSLUŠENSTVÍ VS PŘÍSLUŠENSTVÍ SODA MAKER DOPRAVA A SKLADOVÁNÍ DOPRAVA SKLADOVÁNÍ PŘÍLOHY: Č. 1 OBVODOVÉ SCHÉMA ZAPOJENÍ VÝROBNÍKU SODY SODA MAKER Č. 2 OBVODOVÉ SCHÉMA ZAPOJENÍ VÝROBNÍKU SODY VS-23 Č. 3 OBVODOVÉ SCHÉMA ZAPOJENÍ VÝROBNÍKU SODY VS-45 Č. 4 SCHÉMA VNĚJŠÍHO PŘIPOJENÍ VÝROBNÍKU SODY Č.5 DETAIL PŘIPOJENÍ FILTRU - 2 -

3 1. VŠEOBECNĚ 1.1 POUŽITÍ Výrobníky sody (VS) obr. 1 až 3 jsou určeny k výrobě sodové vody v provozech výrobních závodů, v kancelářích a na jiných pracovištích. Některé typy zařízení je možné využít také k chlazení, dochlazování a stáčení piva, nealkoholických nápojů a vína. Nápoj je ochlazován při průtoku zařízením. Chlazení nápoje zajišťuje nádoba s vodou, kde se tvoří led, z něhož se bere chladicí kapacita. Zásoba ledu umožňuje nárazově vychladit až dvojnásobek průběžné chladicí kapacity zařízení. U typů pracujících na principu suchého chlazení (SODA MAKER, VS-23) je nápoj v chladicím zařízení ochlazován při průtoku nerezovým vlnovcem, zalitým do hliníkového bloku. Výhodou chlazení s hliníkovým blokem je krátký náběh maximální chladicí kapacity. Tuto kapacitu však nelze v žádném případě překročit, protože zařízení má jen minimální akumulaci chladu. Sodová voda se vyrábí průběžně, sycením vychlazené vody oxidem uhličitým (CO 2 ). Zařízení se nesmí používat k výrobě ledu, k chlazení pevných látek v prostoru nádoby, ke kondenzování par apod ZNAČENÍ Bezpečnostní značky a nápisy na stroji udržujte v čitelném stavu. Při jejich poškození či nečitelnosti je uživatel povinen obnovit jejich stav v souladu s původním provedením. Nové složky vybavení a příslušenství, instalované během případné opravy musí mít bezpečnostní značky, tyto značky pak musí být připojeny k této součásti. Náhradní bezpečnostní značky získáte od výrobce (HOME plus service s.r.o.), nebo servisní firmy. Popis a umístnění štítků: UPOZORNĚNÍ! Před sejmutím krytu odpojit od sítě! (štítek je umístněn na krytu resp. na spodní straně zařízení) Typový štítek (štítek je umístněn na krytu resp. na spodní straně zařízení) Přichází do styku s potravinami. (štítek je umístněn na krytu resp. na spodní straně zařízení) 1.3 POPIS Základem výrobníku sody je chladicí okruh a okruh pro výrobu sodové vody. Chladicí okruh slouží k chlazení vody, které je nutné pro nasycení vody oxidem uhličitým. Chladicí okruh je sestaven z hermetického kompresoru, kondenzátoru, výparníku, škrticího členu a filtrdehydrátoru. Jako škrticí člen je použita kapilára. Výparník je vyroben z nerezové trubky a je umístěn v plastové zaizolované nádobě s vodou. Na výparníku kolem stěn nádoby se tvoří ledová banka. Maximální tloušťka ledu je elektronicky hlídána tak, aby nezamrzly vlnovce, kterými protéká vychlazovaný nápoj. Vlnovce jsou umístěny uprostřed nádoby. Vrtulka motorku víření zajišťuje pohyb vody v nádobě. Tím je zaručeno dostatečné prochlazení nápoje ve vlnovcích. U zařízení pracujících na - 3 -

4 principu suchého chlazení jsou výparník a nápojové vlnovce zality do hliníkového bloku, ve kterém je nápoj ochlazován.vlnovce jsou vyrobeny z trubky z nerezové oceli DIN Okruh pro výrobu sodové vody je sestaven z pumpy, chladicího vlnovce, saturátoru a stáčecích kohoutů, resp. ventilů. Okruh je dále vybaven presostatem, resp.elektronickou deskou, která chrání pumpu před chodem nasucho. Vnější plášť zařízení je zhotoven z nerezového plechu, resp. plechu povrchově upraveného plastovou fólií, plastu nebo dřeva ve tvaru soudku, nosná konstrukce z pozinkovaného plechu a víko je plastové, nebo z plechu. Vstupy do zařízení jsou ukončeny rychlospojkami John Guest (J- G) 3/8. Součástí výrobníku sody může být premixový okruh pro chlazení piva, nealkoholických nápojů a vína. Na obrázku č. 4 jsou ovládací prvky chlazení VS-45. Zařízení se spouští zapnutím hlavního vypínače (zelený) poz. 1 a je připraveno pro provoz po 1 hodině, k plnému výkonu po 3 hodinách. Přepínačem poz. 2 je možno přepínat mezi letním a zimním provozem. Po přepnutí na zimní provoz se intenzita chlazení teplota vody v nádobě - nastavuje regulačním termostatem poz 3. Při letním provozu je chlazení automaticky nastaveno na maximum vypne po dosažení maximální tloušťky ledu a zapne při jeho minimálním úbytku. Výrobník sody VS-23 a SODA MAKER se spouští připojením na elektrickou síť pomocí pohyblivého přívodu s jednofázovou vidlicí s ochranným kontaktem. K provozu je připraveno po minutách. Teplotu nápoje je možno nastavit regulačním termostatem. Pumpa je proti chodu nasucho chráněna časovým spínačem, který při nedostatku vody na vstupu pumpu vypne. Po zajištění dostatečného průtoku vody na vstupu se pumpa zapne stisknutím (po dobu 3 vteřin) tlačítka reset. Tlačítko je umístěno na zadní stěně výrobníku sody, u SODA MAKERU na spodní straně základové desky, vpředu v levé části. Výrobníky sody jsou zařízení nepřenosná, jsou určena pro umístění na výčepní pult, nebo do kanceláří a jiných pracovišť

5 SODA MAKER 1 - TLAČÍTKO SODA 4 - VSTUP - CO RESET 2 - TLAČÍTKO VODA 5 - VSTUP - NÁPOJ 3 - ODKAP 6 - VSTUP VODA obr

6 VS VSTUP- CO KOHOUT- SODA 7 - RESET 2 - VSTUP VODA 5 - KOHOUT- NÁPOJ 8 - ODKAP 3 - VSTUP - NÁPOJ 6 - KNOFLÍK- TERMOSTATU obr

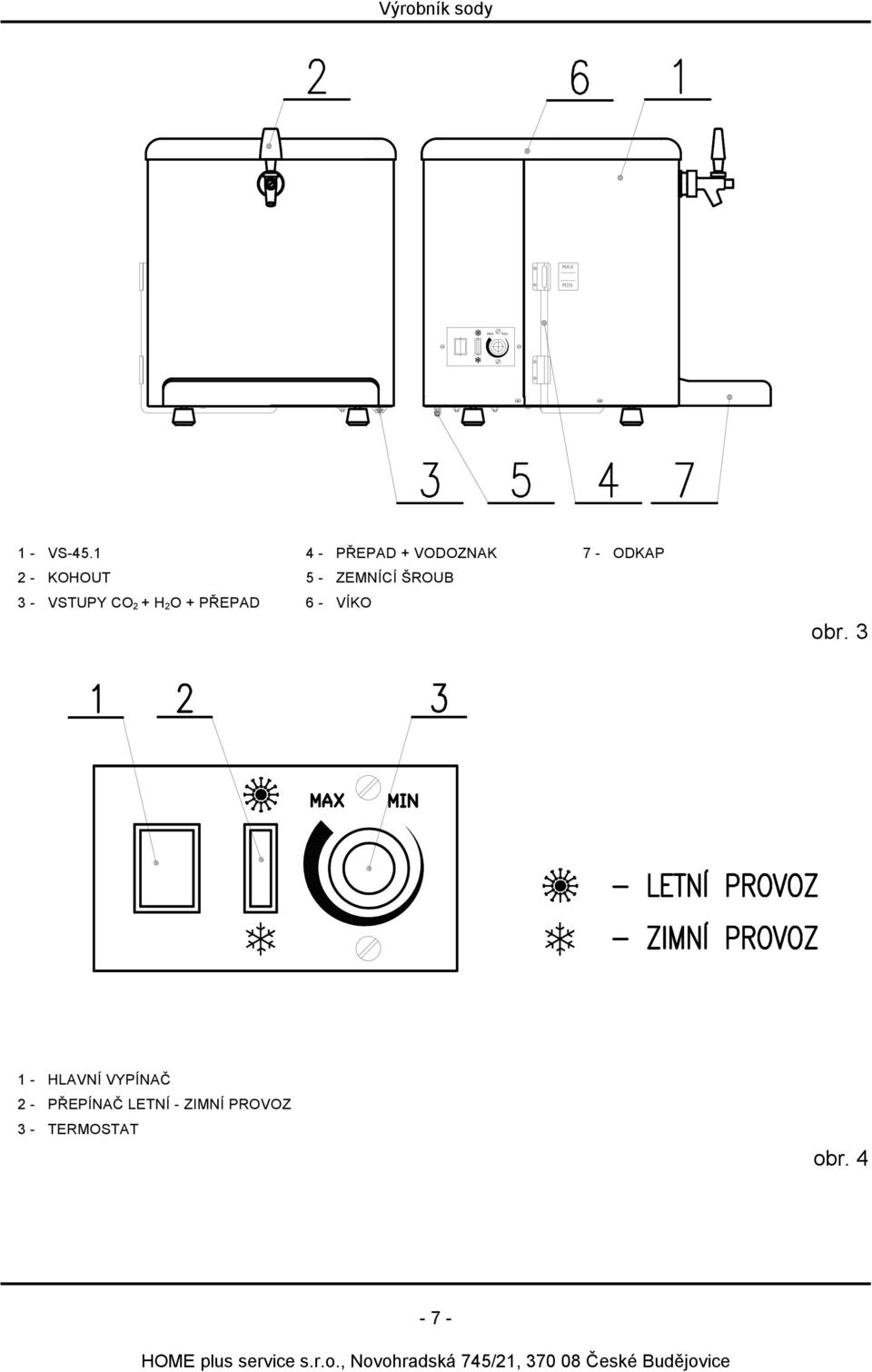

7 1 - VS PŘEPAD + VODOZNAK 7 - ODKAP 2 - KOHOUT 5 - ZEMNÍCÍ ŠROUB 3 - VSTUPY CO 2 + H 2 O + PŘEPAD 6 - VÍKO obr HLAVNÍ VYPÍNAČ 2 - PŘEPÍNAČ LETNÍ - ZIMNÍ PROVOZ 3 - TERMOSTAT obr

8 1.4 BEZPEČNOSTNÍ POKYNY Bezpečnostní pokyny se týkají práce na zařízení při instalaci, montáži, uvedení do provozu, používání, manipulaci, skladování, dopravě, seřízení, údržbě, demontáži a likvidaci. Elektrické zařízení se připojuje pomocí pohyblivého přívodu s jednofázovou vidlicí s ochranným kontaktem na síť. Neživé části chladicího zařízení jsou spojeny s ochranným vodičem, čímž jsou chráněny proti úrazu elektrickým proudem samočinným odpojením od zdroje. Předpokladem správné funkce této ochrany je, že zásuvka, do níž je přístroj pomocí vidlice pohyblivého přívodu připojován, je opatřena ochranným kontaktem připojeným na ochranný vodič sítě. Zásuvka pro připojení zařízení na elektrickou síť musí být snadno přístupná obsluze, musí být provedena podle požadavků platných předpisů a technických norem, které se na dané zařízení vztahují. Zásuvka musí být jištěna jistícím prvkem maximálně 16A! Při nesprávném zapojení výrobku do elektrické sítě výrobce neodpovídá za škody způsobené osobám na zdraví a majetku. Zařízení jsou provozována na 230V- 50Hz. Změny napětí v síti větší než ±10% nominální hodnoty mohou poškodit elektrické části. Bezpečnostní značky a nápisy na stroji udržujte v čitelném stavu. Při jejich poškození či nečitelnosti je uživatel povinen obnovit jejich stav v souladu s původním provedením. Všechna místa, která se při provozu stroje zahřívají, je nutné pravidelně čistit od usedlého hořlavého prachu i jiných nečistot tak, aby tloušťka vrstvy nikdy nepřesáhla 1 mm. Práce na elektrickém zařízení mohou provádět pouze pracovníci s odpovídající elektrotechnickou kvalifikací ve smyslu vyhlášky ČUBP a ČBU č. 50/78 Sb. a seznámení se zařízením v potřebném rozsahu. Provozovatel je povinen dodržovat při práci se zařízením obecně platné bezpečnostní předpisy ve smyslu zákoníku práce. Zařízení je možno používat pouze k účelům, pro které je technicky způsobilé v souladu s podmínkami stanovenými výrobcem a které svou konstrukcí, provedením a technickým stavem odpovídá předpisům k zajištění bezpečnosti. Obsluha je povinna provádět pravidelné vizuální kontroly stavu zařízení a zajistit jeho základní ošetření. Provozovatel je povinen zajistit provádění pravidelné údržby, čištění a sanitaci. Čištění, údržbu a opravy je možné provádět až po odpojení zařízení od sítě, to je vytažením vidlice pohyblivého přívodu ze síťové zásuvky. Pokud není zařízení z jakýchkoli důvodů používáno, musí být odpojeno od elektrické sítě vytažením vidlice pohyblivého přívodu ze síťové zásuvky. Přívodní vodič kterým je zařízení opatřeno musí být kladen tak, aby nebyl vystaven mechanickému poškození, škodlivému působení prostředí a nepřekážel používání prostoru v němž bude použit. Poškozený síťový přívod musí být nahrazen pouze výrobcem, nebo servisním technikem. Zařízení neostřikujte vodou. Před uvedením zařízení do provozu musí být provedena výchozí revize podle ČSN Povinností provozovatele zařízení je, ve stanovených lhůtách, zajistit provádění pravidelných revizí elektrického zařízení dle ČSN

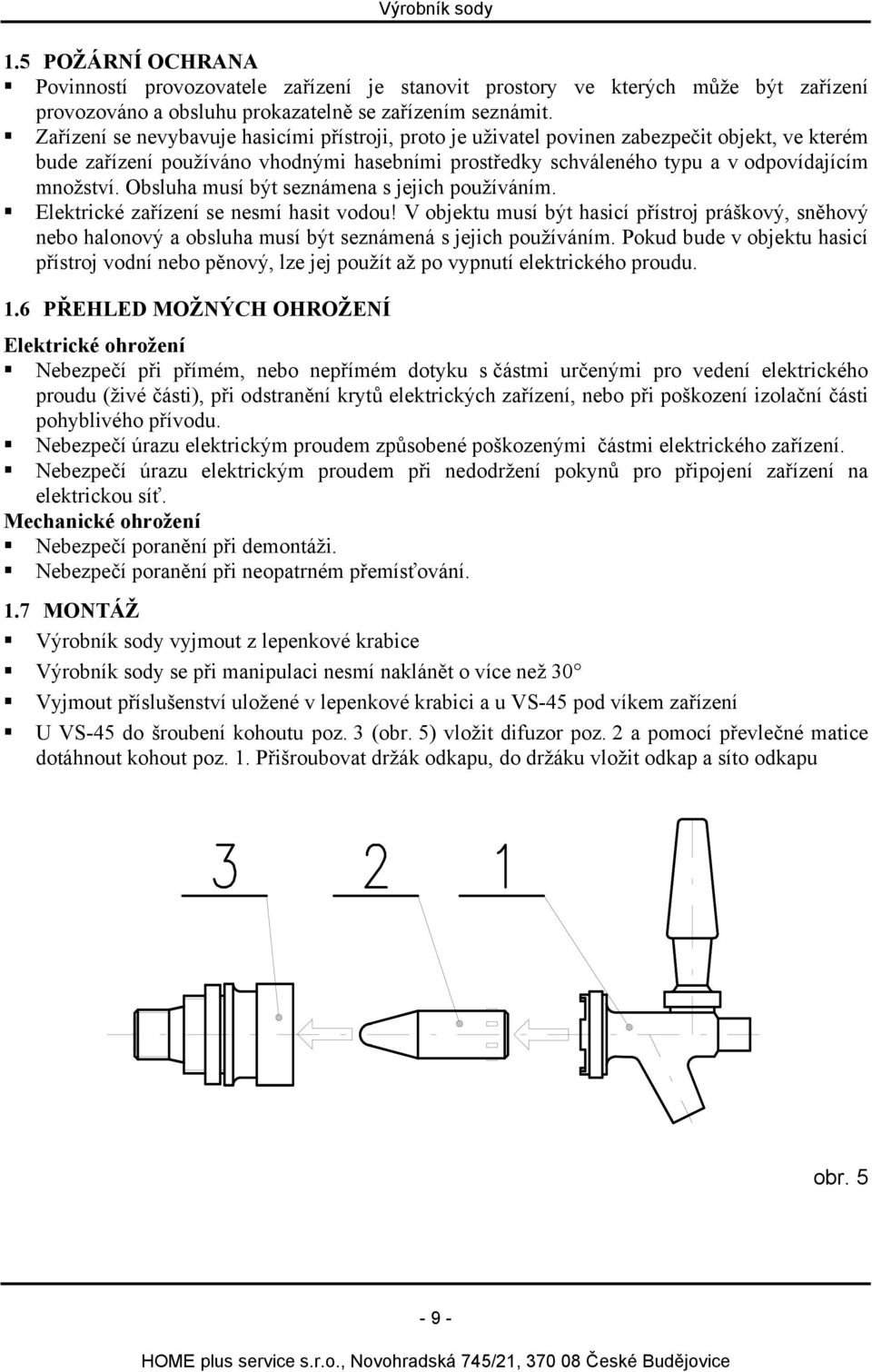

9 1.5 POŽÁRNÍ OCHRANA Povinností provozovatele zařízení je stanovit prostory ve kterých může být zařízení provozováno a obsluhu prokazatelně se zařízením seznámit. Zařízení se nevybavuje hasicími přístroji, proto je uživatel povinen zabezpečit objekt, ve kterém bude zařízení používáno vhodnými hasebními prostředky schváleného typu a v odpovídajícím množství. Obsluha musí být seznámena s jejich používáním. Elektrické zařízení se nesmí hasit vodou! V objektu musí být hasicí přístroj práškový, sněhový nebo halonový a obsluha musí být seznámená s jejich používáním. Pokud bude v objektu hasicí přístroj vodní nebo pěnový, lze jej použít až po vypnutí elektrického proudu. 1.6 PŘEHLED MOŽNÝCH OHROŽENÍ Elektrické ohrožení Nebezpečí při přímém, nebo nepřímém dotyku s částmi určenými pro vedení elektrického proudu (živé části), při odstranění krytů elektrických zařízení, nebo při poškození izolační části pohyblivého přívodu. Nebezpečí úrazu elektrickým proudem způsobené poškozenými částmi elektrického zařízení. Nebezpečí úrazu elektrickým proudem při nedodržení pokynů pro připojení zařízení na elektrickou síť. Mechanické ohrožení Nebezpečí poranění při demontáži. Nebezpečí poranění při neopatrném přemísťování. 1.7 MONTÁŽ Výrobník sody vyjmout z lepenkové krabice Výrobník sody se při manipulaci nesmí naklánět o více než 30 Vyjmout příslušenství uložené v lepenkové krabici a u VS-45 pod víkem zařízení U VS-45 do šroubení kohoutu poz. 3 (obr. 5) vložit difuzor poz. 2 a pomocí převlečné matice dotáhnout kohout poz. 1. Přišroubovat držák odkapu, do držáku vložit odkap a síto odkapu obr

10 Zařízení umístit na vodorovnou plochu co možno nejdále od zdrojů tepla Všechny ventilační otvory v plášti zařízení musí být vzdáleny minimálně 200 mm od případných stěn a to tak, aby bylo zajištěno nasávání chladného a odvod teplého vzduchu. Není určeno k umístění do malého uzavřeného prostoru (do stolu, do skříně apod.) Na přípojku pitné vody namontovat uzavírací ventil s vnitřním závitem G 1/2 Na vstupu vody do výrobníku sody musí být filtr na vodu o stupni filtrace 0,5 5 μm Zařízení připojit pomocí rychlospojek John-Guest (J-G) a polyetylenových hadic Valpar průměru 9,5x6,7mm. Rychlospojky našroubovat na redukční ventil CO 2, na hlavu filtru a do ventilu přípojky pitné vody. Závity rychlospojek, které se šroubují do hlavy vodního filtru a do vodovodní přípojky omotat teflonovou páskou. Na láhev CO 2 našroubovat redukční ventil. Láhev CO 2 musí být zajištěna (např. řetízkem) proti pádu. Vstup vody na výrobníku sody propojit s filtrem na vodu a filtr s přípojkou pitné vody. Vstup CO 2 na výrobníku sody propojit s redukčním ventilem CO 2. Hadici zatlačit do rychlospojky cca 20 mm. Při demontáži zatlačit vnější kroužek do rychlospojky a vytáhnout hadici Instalaci výrobníku sody je vhodné, pro zajištění správné funkce zařízení, svěřit odborné servisní firmě 1.8 PROVOZOVÁNÍ Před spuštěním zařízení je nutné, aby se teplota zařízení vyrovnala s teplotou okolí U VS-45 - před spuštěním nalít do chladicí nádoby pitnou studenou vodu (nesmí se přidávat sůl, solanka apod.) - hladina vody musí dosahovat mezi rysky MIN-MAX na vodoznaku při manipulaci se zařízením musí být voda z chladicí nádoby vypuštěna. Musí být zajištěn odtok vody z přepadové hadice Tlak vody na vstupu do výrobníku sody zredukovat na 0,2 0,35 MPa Na výrobu sodové vody používat CO 2 určené k potravinářským účelům. Na redukčním ventilu nastavit tlak 0,4 0,5 MPa Na tlačení piva používat média k tomu určená (oxid uhličitý, DINAX, dusík, vzduch), tlak na redukčním ventilu nastavit podle druhu nápoje mezi 0,1 0,25 MPa Maximální tlak v nápojovém okruhu 1 MPa Maximální tlak v okruhu na výrobu sody 1,5 MPa Ideální teplota skladovaného piva je do 15 C Zařízení není vhodné na noc vypínat 1.9 MOŽNÉ ZÁVADY A JEJICH ODSTRANĚNÍ (1) Ve výrobníku sody cvaká Možná příčina Způsob odstranění Slabý tlak vody Zkontrolovat tlak na redukčním ventilu H 2 O Zanesená vložka vodního filtru Vyměnit vložku vodního filtru

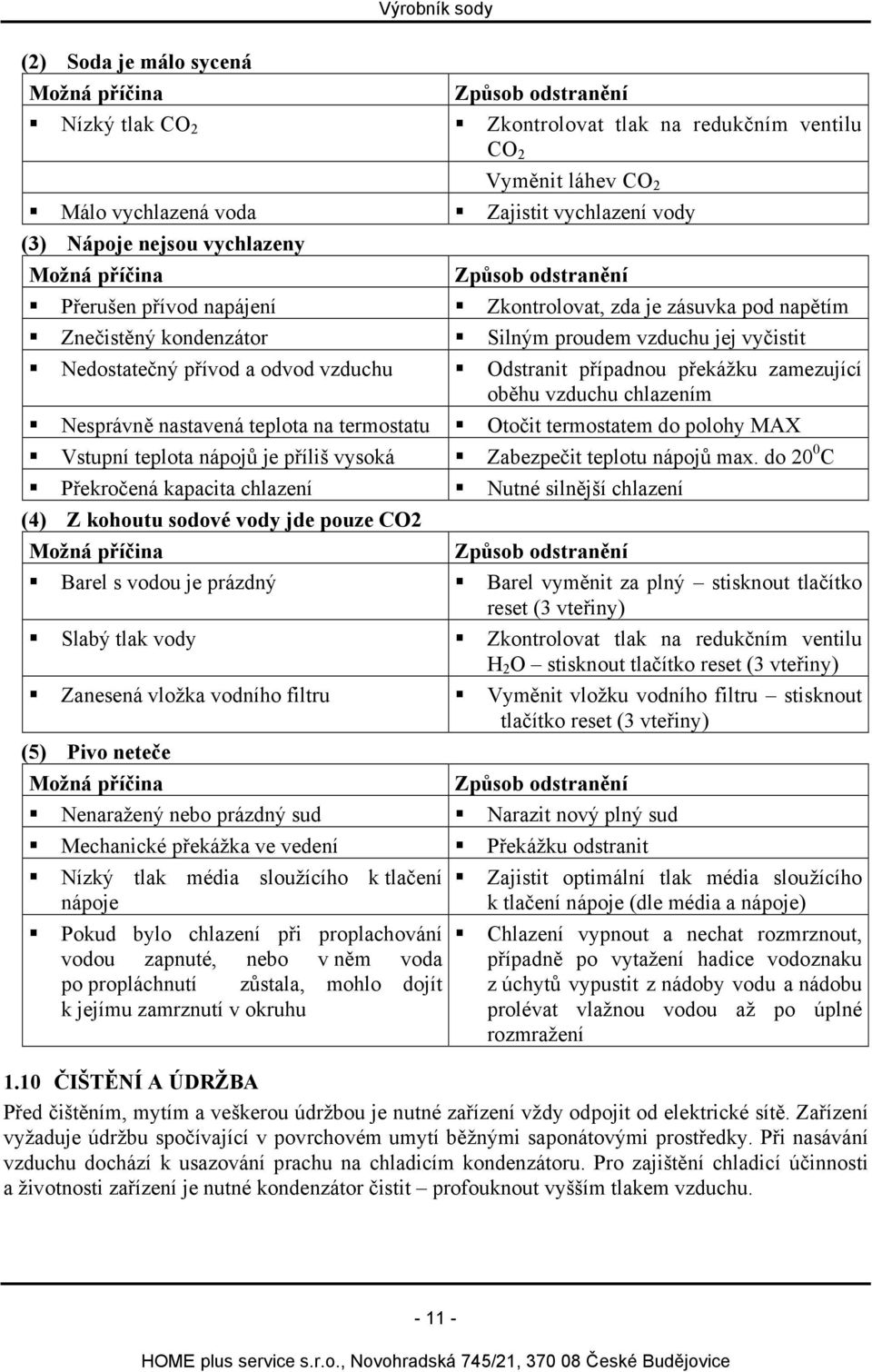

11 (2) Soda je málo sycená Možná příčina Výrobník sody Způsob odstranění Nízký tlak CO 2 Zkontrolovat tlak na redukčním ventilu CO 2 Vyměnit láhev CO 2 Málo vychlazená voda Zajistit vychlazení vody (3) Nápoje nejsou vychlazeny Možná příčina Způsob odstranění Přerušen přívod napájení Zkontrolovat, zda je zásuvka pod napětím Znečistěný kondenzátor Silným proudem vzduchu jej vyčistit Nedostatečný přívod a odvod vzduchu Odstranit případnou překážku zamezující oběhu vzduchu chlazením Nesprávně nastavená teplota na termostatu Otočit termostatem do polohy MAX Vstupní teplota nápojů je příliš vysoká Zabezpečit teplotu nápojů max. do 20 0 C Překročená kapacita chlazení Nutné silnější chlazení (4) Z kohoutu sodové vody jde pouze CO2 Možná příčina Způsob odstranění Barel s vodou je prázdný Barel vyměnit za plný stisknout tlačítko reset (3 vteřiny) Slabý tlak vody Zkontrolovat tlak na redukčním ventilu H 2 O stisknout tlačítko reset (3 vteřiny) Zanesená vložka vodního filtru Vyměnit vložku vodního filtru stisknout tlačítko reset (3 vteřiny) (5) Pivo neteče Možná příčina Způsob odstranění Nenaražený nebo prázdný sud Narazit nový plný sud Mechanické překážka ve vedení Překážku odstranit Nízký tlak média sloužícího k tlačení nápoje Pokud bylo chlazení při proplachování vodou zapnuté, nebo v něm voda po propláchnutí zůstala, mohlo dojít k jejímu zamrznutí v okruhu Zajistit optimální tlak média sloužícího k tlačení nápoje (dle média a nápoje) Chlazení vypnout a nechat rozmrznout, případně po vytažení hadice vodoznaku z úchytů vypustit z nádoby vodu a nádobu prolévat vlažnou vodou až po úplné rozmražení 1.10 ČIŠTĚNÍ A ÚDRŽBA Před čištěním, mytím a veškerou údržbou je nutné zařízení vždy odpojit od elektrické sítě. Zařízení vyžaduje údržbu spočívající v povrchovém umytí běžnými saponátovými prostředky. Při nasávání vzduchu dochází k usazování prachu na chladicím kondenzátoru. Pro zajištění chladicí účinnosti a životnosti zařízení je nutné kondenzátor čistit profouknout vyšším tlakem vzduchu

12 Každý měsíc je nutné zkontrolovat množství vody v chladicí nádobě (VS-45 - hladina vody musí dosahovat mezi rysky MIN-MAX na vodoznaku). Výměnu vody provádět každých 6 měsíců. Velkou péči je nutno věnovat čištění a proplachu nápojových okruhů. Proplach premixového okruhu ( NÁPOJ ) pitnou vodou doporučujeme provádět po každém stočení pivního sudu. Proplach provést napojením pivního narážeče na speciální čistící matici, která je trvale připojena k vodovodnímu rozvodu. K propláchnutí lze použít také speciální čistící barel, do kterého nalijeme čistou vodu. Čistit je nutné i nátrubky kohoutů obr.6. Nátrubek se sejme a omyje teplou vodou. obr.6 U premixového okruhu ( NÁPOJ ) jedenkrát měsíčně provést chemické čistění (sanitaci) tak, že 3-5 litrů čistícího roztoku nalijete do čistícího barelu, na který se připojí narážeč. Okruh se čistí stáčením roztoku přes kohout. K čištění používat k tomu určené prostředky (krystalická soda, ALKON-12, DESANA apod.) a vždy se řídit návodem k jejich použití. Po každém chemickém čištění je nutno propláchnout nápojový okruh min. 20 litry pitné vody. Po propláchnutí nápojových okruhů vodou je nutno vodu vypustit, nebo vyfouknout hnacím médiem, aby se předešlo jejímu zamrznutí v okruhu. Čištění je vhodné svěřit specializované servisní firmě, záznamy o čištění nápojového okruhu je nutné uchovávat pro případ kontroly LIKVIDACE ZAŘÍZENÍ Chladivo obsažené v chladicím systému nesmí být vypouštěno do atmosféry. Při údržbových pracích na oběhovém systému chladiva musí být použity vhodné systémy pro jeho odsávání. Nepotřebné chladivo musí být odstraněno v souladu s příslušnými předpisy! Po skončení životnosti zařízení zajistí uživatel odbornou likvidaci v ČR prostřednictvím kolektivního systému RETELA. Sběrná místa lze najít na www stránkách firmy RETELA nebo kontaktováním výrobce

13 2. TECHNICKÉ POŽADAVKY SODA MAKER VS-23 VS-45 Kapacita nádrže na vodu l Hmotnost zásoby ledu kg Chladicí výkon +55 /-10 0 C 155 W 175 W 384 W Teplota stáčených nápojů 4-7 C 4-7 C 4-7 C Počet stáčených nápojů: Rozměry: - výška 415 mm 424 mm 530 mm - šířka + odkap mm 350 mm 457 mm - hloubka + odkap mm mm mm Kapacita průběžná (okolí 28 0 C, nápoj 15 0 C) Kapacita maximální (okolí 28 0 C, nápoj 15 0 C) 18 l/h 23 l/h 35 l/h 18 l/h 23 l/h 70 l/h Hmotnost 27 kg 35 kg 45 kg Jmenovité napětí 1+PE+N 230V/50Hz 1+PE+N 230V/50Hz 1+PE+N 230V/50Hz Maximální příkon 250 W 370 W 580 W Příkon chladicího okruhu 200 W 200 W 330 W Jištění 6 A 6 A 6 A Prostředí normální normální normální Hodnota hluku 62 db(a) 62 db(a) 55,8 db(a) Chladivo R134a R134a R134a Množství chladiva 100 g 170 g 240 g Teplota okolí C C C Maximální tlak v nápojovém okruhu Maximální tlak v okruhu na výrobu sody 1 MPa 1 MPa 1 MPa 1,5 MPa 1,5 MPa 1,5 MPa 2.1 ZMĚNY NA VÝROBKU V zájmu vylepšení výrobku si výrobce vyhrazuje právo provést změny a úpravy na výrobku bez souhlasu odběratelů

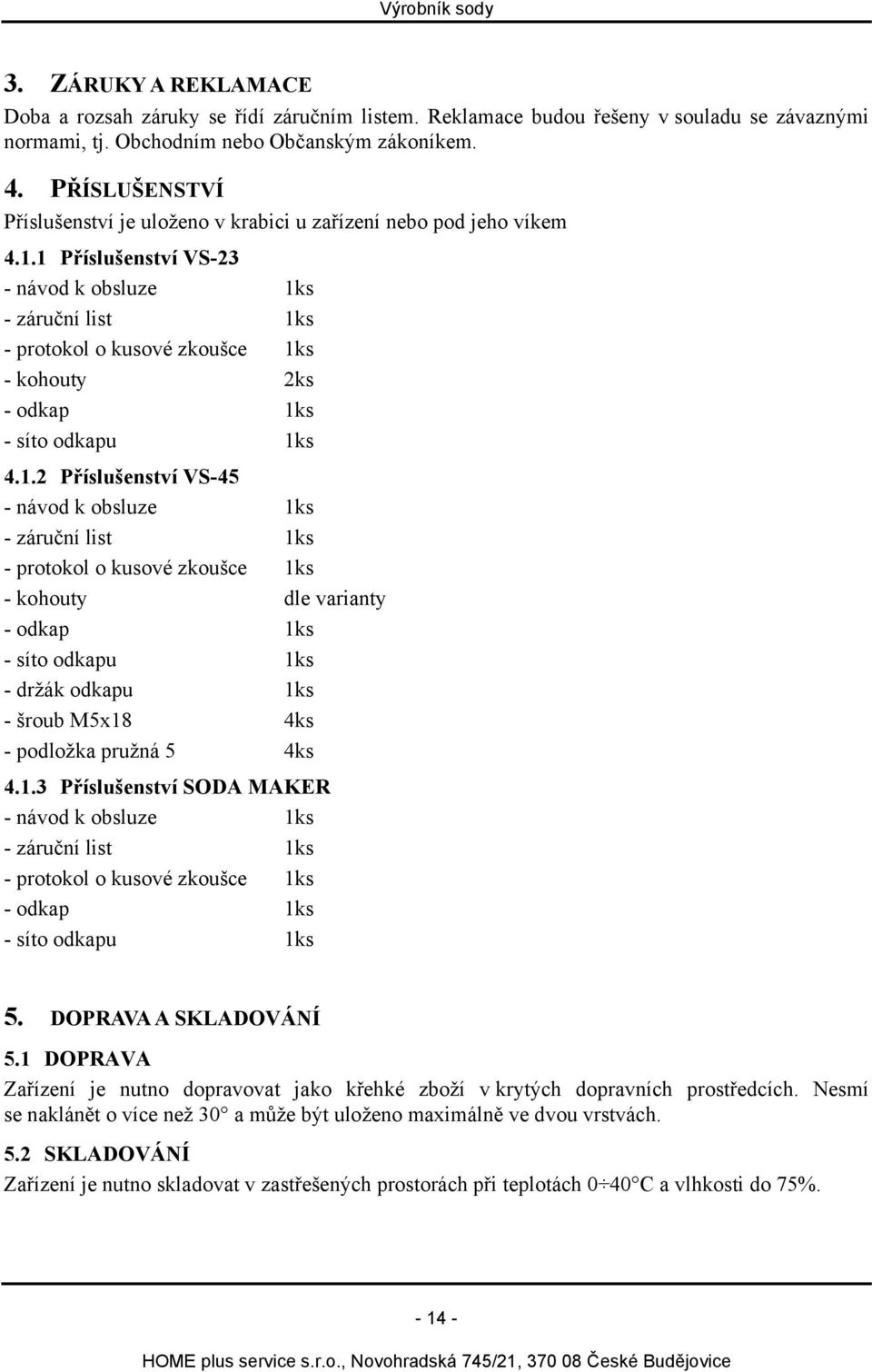

14 3. ZÁRUKY A REKLAMACE Doba a rozsah záruky se řídí záručním listem. Reklamace budou řešeny v souladu se závaznými normami, tj. Obchodním nebo Občanským zákoníkem. 4. PŘÍSLUŠENSTVÍ Příslušenství je uloženo v krabici u zařízení nebo pod jeho víkem Příslušenství VS-23 - návod k obsluze 1ks - záruční list 1ks - protokol o kusové zkoušce 1ks - kohouty 2ks - odkap 1ks - síto odkapu 1ks Příslušenství VS-45 - návod k obsluze 1ks - záruční list 1ks - protokol o kusové zkoušce 1ks - kohouty dle varianty - odkap 1ks - síto odkapu 1ks - držák odkapu 1ks - šroub M5x18 4ks - podložka pružná 5 4ks Příslušenství SODA MAKER - návod k obsluze 1ks - záruční list 1ks - protokol o kusové zkoušce 1ks - odkap 1ks - síto odkapu 1ks 5. DOPRAVA A SKLADOVÁNÍ 5.1 DOPRAVA Zařízení je nutno dopravovat jako křehké zboží v krytých dopravních prostředcích. Nesmí se naklánět o více než 30 a může být uloženo maximálně ve dvou vrstvách. 5.2 SKLADOVÁNÍ Zařízení je nutno skladovat v zastřešených prostorách při teplotách 0 40 C a vlhkosti do 75%

15 Příloha č. 1 Výrobník sody OBVODOVÉ SCHÉMA ZAPOJENÍ SODA MAKER T - termostat P1 - pojistka M1 - kompresor M2 - motor ventilátoru M3 - pumpa SAT - saturátor S1 - reset S2 - tlačítko elektromagnetického ventilu ELM - elektromagnetický ventil

16 Příloha č. 2 Výrobník sody OBVODOVÉ SCHÉMA ZAPOJENÍ VÝROBNÍKU SODY VS-23 T M1 M2 M3 SAT S1 - termostat - kompresor - motor ventilátoru - pumpa - saturátor - reset

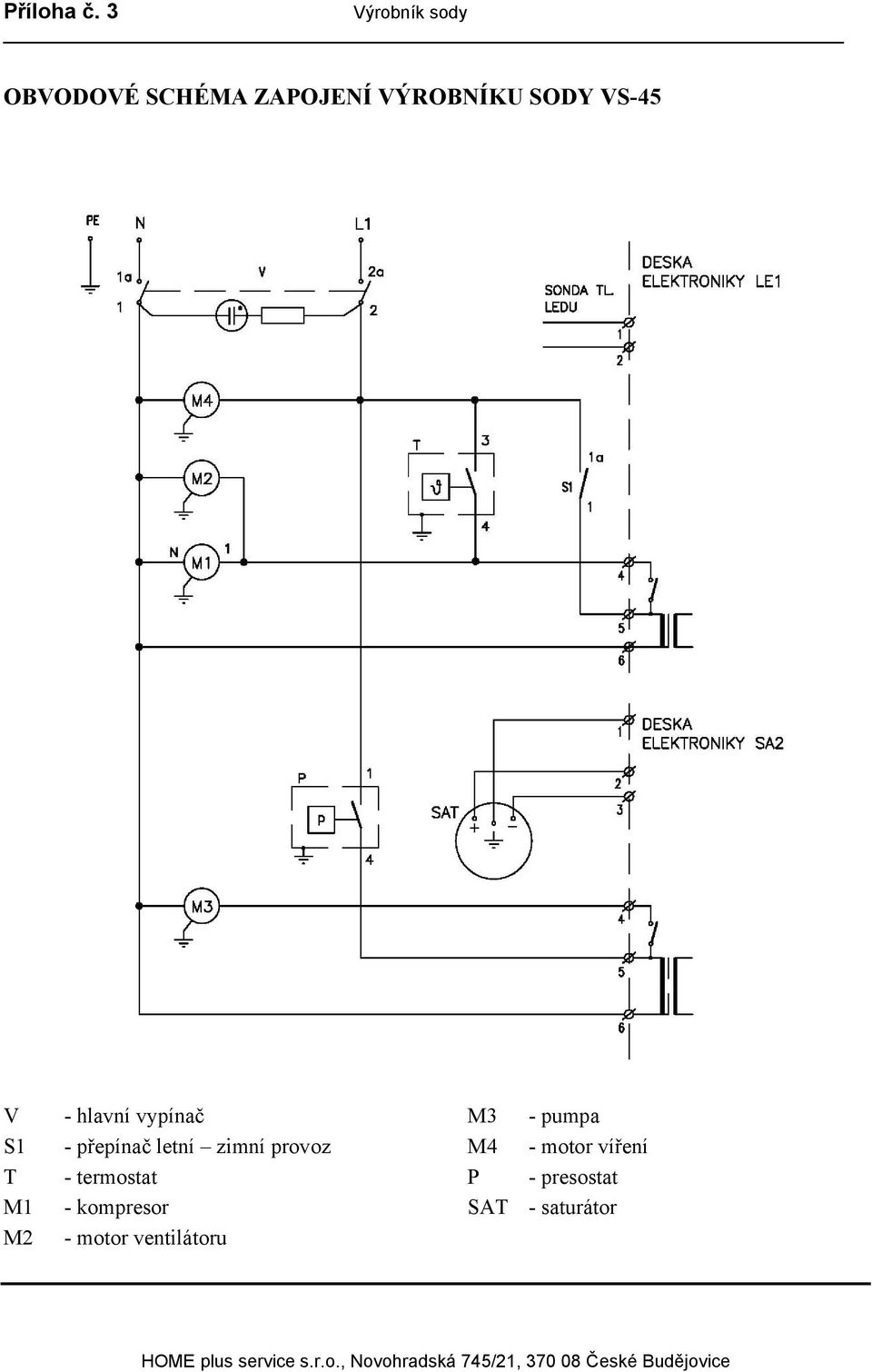

17 Příloha č. 3 Výrobník sody OBVODOVÉ SCHÉMA ZAPOJENÍ VÝROBNÍKU SODY VS-45 V S1 T M1 M2 - hlavní vypínač - přepínač letní zimní provoz - termostat - kompresor - motor ventilátoru M3 - pumpa M4 - motor víření P - presostat SAT - saturátor

18 Příloha č. 4 Výrobník sody SCHÉMA VNĚJŠÍHO PŘIPOJENÍ VÝROBNÍKU SODY 1 - redukční ventil CO 2 2 vodní filtr 3 hlava filtru 4 redukční ventil H 2 O 5 - rychlospojka J-G 6 - rychlospojka J-G 7 - rychlospojka J-G

19 Příloha č. 5 Výrobník sody DETAIL PŘIPOJENÍ FILTRU
