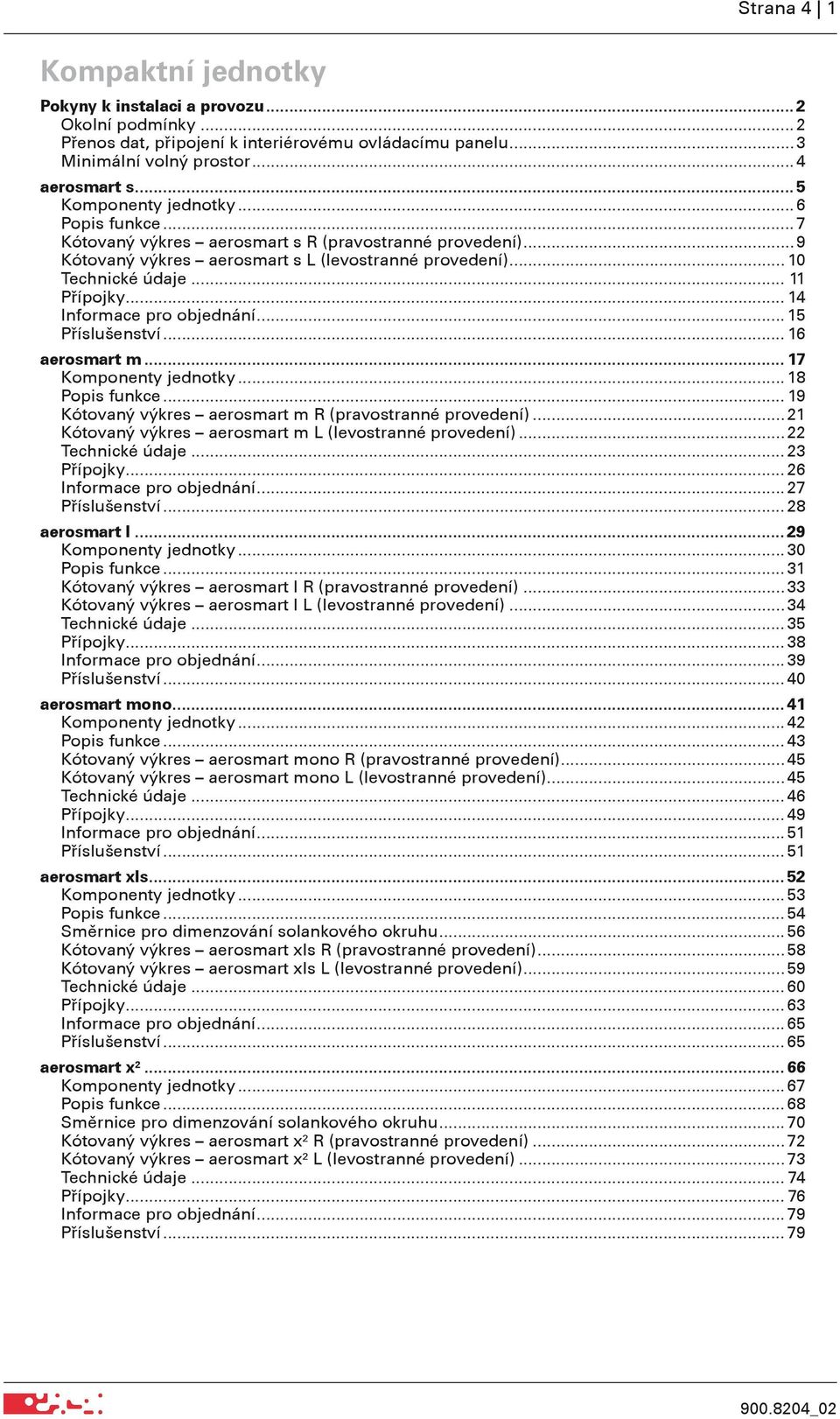

1 Strana 4 1 Kompaktní jednotky Pokyny k instalaci a provozu...2 Okolní podmínky...2 Přenos dat, připojení k interiérovému ovládacímu panelu...3 Minimální volný prostor...4 aerosmart s...5 Komponenty jednotky...6 Popis funkce...7 Kótovaný výkres aerosmart s R (pravostranné provedení)...9 Kótovaný výkres aerosmart s L (levostranné provedení) Technické údaje Přípojky Informace pro objednání Příslušenství aerosmart m Komponenty jednotky Popis funkce Kótovaný výkres aerosmart m R (pravostranné provedení) Kótovaný výkres aerosmart m L (levostranné provedení) Technické údaje Přípojky Informace pro objednání Příslušenství aerosmart l Komponenty jednotky Popis funkce Kótovaný výkres aerosmart l R (pravostranné provedení) Kótovaný výkres aerosmart l L (levostranné provedení) Technické údaje Přípojky Informace pro objednání Příslušenství aerosmart mono Komponenty jednotky Popis funkce Kótovaný výkres aerosmart mono R (pravostranné provedení) Kótovaný výkres aerosmart mono L (levostranné provedení) Technické údaje Přípojky Informace pro objednání Příslušenství aerosmart xls Komponenty jednotky Popis funkce Směrnice pro dimenzování solankového okruhu Kótovaný výkres aerosmart xls R (pravostranné provedení) Kótovaný výkres aerosmart xls L (levostranné provedení) Technické údaje Přípojky Informace pro objednání Příslušenství aerosmart x² Komponenty jednotky Popis funkce Směrnice pro dimenzování solankového okruhu Kótovaný výkres aerosmart x² R (pravostranné provedení) Kótovaný výkres aerosmart x² L (levostranné provedení) Technické údaje Přípojky Informace pro objednání Příslušenství _02

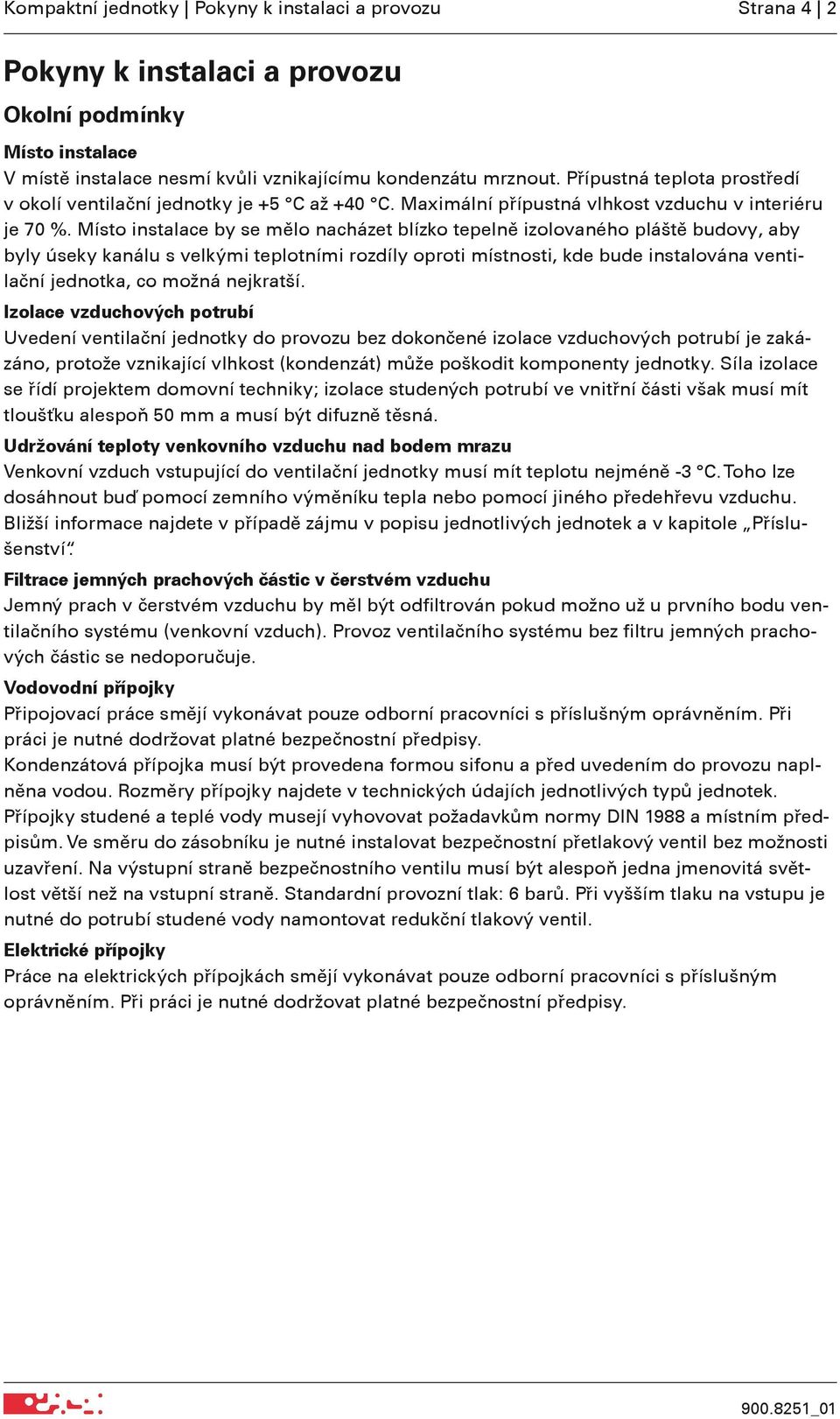

2 Kompaktní jednotky Pokyny k instalaci a provozu Strana 4 2 Pokyny k instalaci a provozu Okolní podmínky Místo instalace V místě instalace nesmí kvůli vznikajícímu kondenzátu mrznout. Přípustná teplota prostředí v okolí ventilační jednotky je +5 C až +40 C. Maximální přípustná vlhkost vzduchu v interiéru je 70 %. Místo instalace by se mělo nacházet blízko tepelně izolovaného pláště budovy, aby byly úseky kanálu s velkými teplotními rozdíly oproti místnosti, kde bude instalována ventilační jednotka, co možná nejkratší. Izolace vzduchových potrubí Uvedení ventilační jednotky do provozu bez dokončené izolace vzduchových potrubí je zakázáno, protože vznikající vlhkost (kondenzát) může poškodit komponenty jednotky. Síla izolace se řídí projektem domovní techniky; izolace studených potrubí ve vnitřní části však musí mít tloušťku alespoň 50 mm a musí být difuzně těsná. Udržování teploty venkovního vzduchu nad bodem mrazu Venkovní vzduch vstupující do ventilační jednotky musí mít teplotu nejméně -3 C. Toho lze dosáhnout buď pomocí zemního výměníku tepla nebo pomocí jiného předehřevu vzduchu. Bližší informace najdete v případě zájmu v popisu jednotlivých jednotek a v kapitole Příslušenství. Filtrace jemných prachových částic v čerstvém vzduchu Jemný prach v čerstvém vzduchu by měl být odfiltrován pokud možno už u prvního bodu ventilačního systému (venkovní vzduch). Provoz ventilačního systému bez filtru jemných prachových částic se nedoporučuje. Vodovodní přípojky Připojovací práce smějí vykonávat pouze odborní pracovníci s příslušným oprávněním. Při práci je nutné dodržovat platné bezpečnostní předpisy. Kondenzátová přípojka musí být provedena formou sifonu a před uvedením do provozu naplněna vodou. Rozměry přípojky najdete v technických údajích jednotlivých typů jednotek. Přípojky studené a teplé vody musejí vyhovovat požadavkům normy DIN 1988 a místním předpisům. Ve směru do zásobníku je nutné instalovat bezpečnostní přetlakový ventil bez možnosti uzavření. Na výstupní straně bezpečnostního ventilu musí být alespoň jedna jmenovitá světlost větší než na vstupní straně. Standardní provozní tlak: 6 barů. Při vyšším tlaku na vstupu je nutné do potrubí studené vody namontovat redukční tlakový ventil. Elektrické přípojky Práce na elektrických přípojkách smějí vykonávat pouze odborní pracovníci s příslušným oprávněním. Při práci je nutné dodržovat platné bezpečnostní předpisy _01

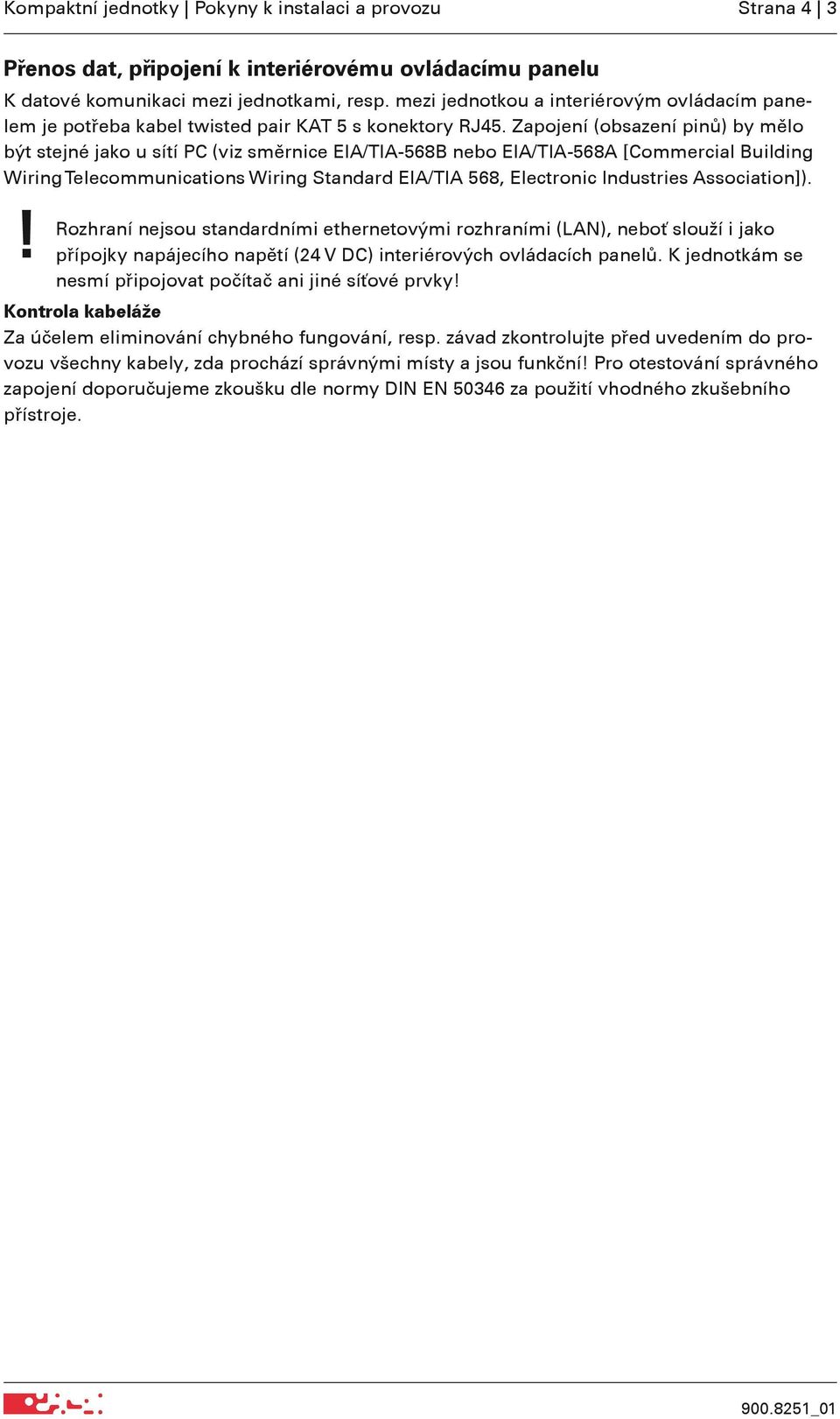

3 Kompaktní jednotky Pokyny k instalaci a provozu Strana 4 3 Přenos dat, připojení k interiérovému ovládacímu panelu K datové komunikaci mezi jednotkami, resp. mezi jednotkou a interiérovým ovládacím panelem je potřeba kabel twisted pair KAT 5 s konektory RJ45. Zapojení (obsazení pinů) by mělo být stejné jako u sítí PC (viz směrnice EIA/TIA-568B nebo EIA/TIA-568A [Commercial Building Wiring Telecommunications Wiring Standard EIA/TIA 568, Electronic Industries Association]).! Rozhraní nejsou standardními ethernetovými rozhraními (LAN), neboť slouží i jako přípojky napájecího napětí (24 V DC) interiérových ovládacích panelů. K jednotkám se nesmí připojovat počítač ani jiné síťové prvky! Kontrola kabeláže Za účelem eliminování chybného fungování, resp. závad zkontrolujte před uvedením do provozu všechny kabely, zda prochází správnými místy a jsou funkční! Pro otestování správného zapojení doporučujeme zkoušku dle normy DIN EN za použití vhodného zkušebního přístroje _01

4 Kompaktní jednotky Pokyny k instalaci a provozu Strana 4 4 Minimální volný prostor Před ventilační jednotkou je nutné zachovat minimální manipulační prostor o délce nejméně 800 mm, aby bylo možné v případě opravy vymontovat tepelné čerpadlo. Doporučujeme naprojektovat minimální vzdálenost mezi stěnou a ventilační jednotkou alespoň 60 mm, aby se zamezilo přenosu hluku hmotou konstrukce _01

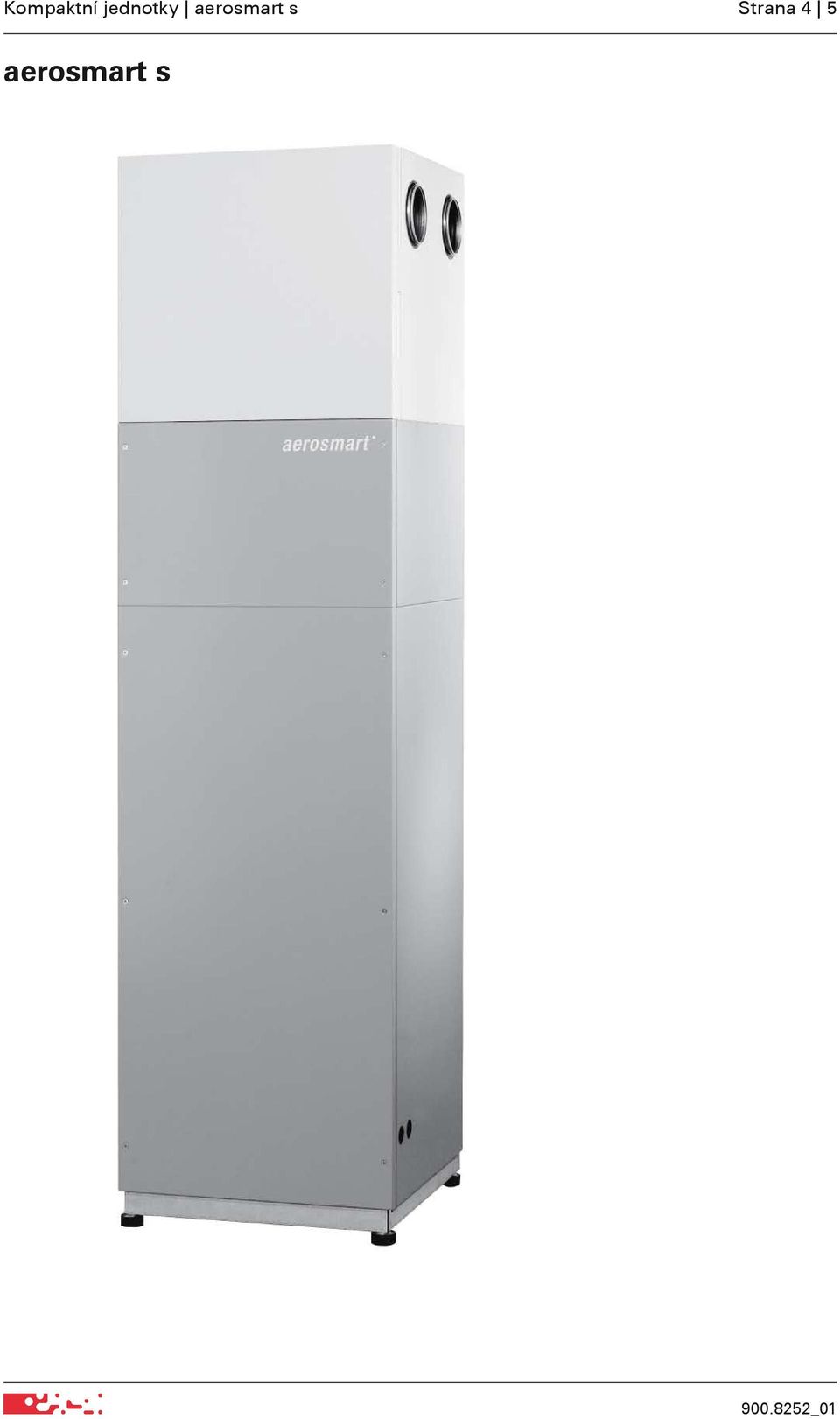

5 Kompaktní jednotky aerosmart s Strana 4 5 aerosmart s _01

6 Kompaktní jednotky aerosmart s Strana 4 6 Komponenty jednotky Kompaktní jednotka se skládá z následujících komponent: ventilační modul se zpětným získáváním tepla, miniaturní tepelné čerpadlo pro vytápění interiéru a ohřev užitkové vody, zásobník teplé užitkové vody. Pouzdro Pouzdro ventilačního modulu a modulu tepelného čerpadla je tvořeno dvojitými deskami z ocelového plechu a opatřeno izolací z měkké pěny bez minerálních vláken. Vnější viditelné součásti jsou upraveny práškovým lakem. Podstavné nohy Za účelem přerušení akustické vazby je jednotka vybavena čtyřmi výškově stavitelnými nohami, které tlumí kmity. Revize Všechna nastavení, údržbové a servisní práce lze provádět po odstranění revizních krytů na čelní straně. Revizní kryty jsou vícedílné, což umožňuje oddělené otevření ventilačního modulu a modulu tepelného čerpadla. Vnější kryt ventilačního modulu je upevněn pomocí západkových uzávěrů a při výměně filtrů ho lze sejmout bez použití nářadí. Vnitřní dělený revizní kryt je upevněn šrouby. Za horním krytem se nacházejí ventilátory. Po otevření spodní poloviny lze vyjmout deskový výměník tepla a namontovat letní box. Ventilátory Jednotka je vybavena ventilátory na stejnosměrný proud s konstantním objemovým tokem a maximální účinností. Zpětné získávání tepla Ke zpětnému získávání tepla z odpadního vzduchu se používá protiproudý deskový výměník. Lamely výměníku jsou z hliníku o síle 0,1 mm. Také stěny výměníku jsou vyrobeny z hliníku. Tepelné čerpadlo Tepelné čerpadlo je provedeno formou vzduch/voda. V přívodu čerstvého vzduchu se nachází výměník tepla sloužící k vytápění interiéru. Kompresor je jištěn vysokotlakým a nízkotlakým vypínačem. Zásobník teplé užitkové vody Zásobník teplé užitkové vody je vyroben z oceli dvojitě smaltované ve vakuu a má objem 200 litrů. Celoplošná izolace z expandovaného polystyrenu (EPS) zaručuje minimální tepelné ztráty. Teplo z tepelného čerpadla je přenášeno přes dvojstěnný bezpečnostní kondenzátor. Volitelně lze namontovat obětovanou anodu a elektrickou topnou vložku o výkonu 2 kw. Vana na kondenzát Kondenzát vznikající ve ventilačním modulu (při zpětném získávání tepla) a modulu tepelného čerpadla se zachycuje ve vaně na kondenzát a odvádí hadicovou přípojkou. Filtry Bezprostředně za vstupem vzduchu jsou v traktu venkovního vzduchu a v traktu odpadního vzduchu umístěny filtry třídy G4 na hrubé prachové částice. Jemný prach v čerstvém vzduchu by měl být odfiltrován pokud možno už u prvního bodu ventilačního systému. Filtrace jemných prachových částic proto není integrována do jednotky. Další informace najdete v kapitole Příslušenství. Letní by-pass V rámci příslušenství je k dispozici letní box, který umožňuje přemostění deskového výměníku tepla. Letní box se namontuje místo deskového výměníku tepla _01

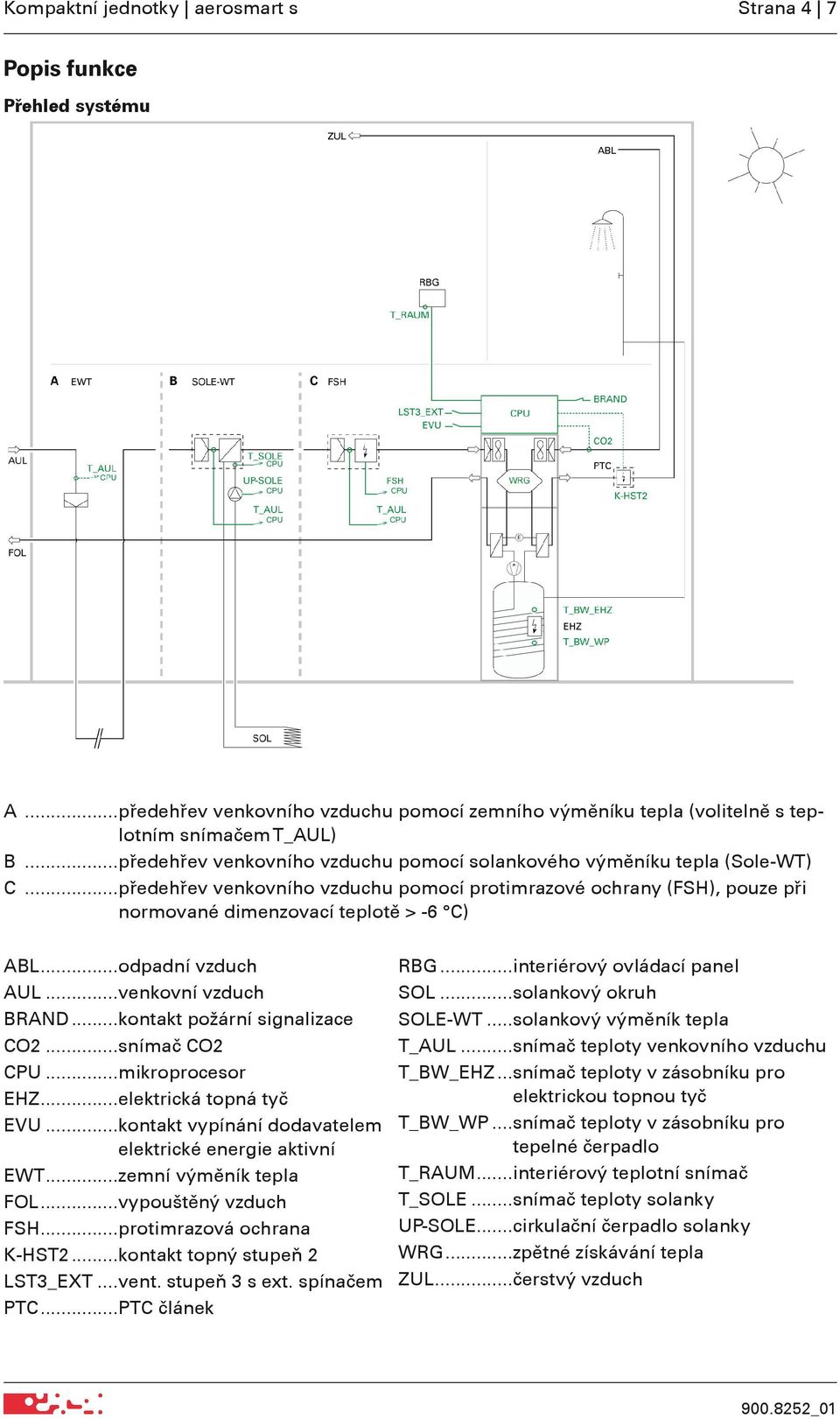

7 Kompaktní jednotky aerosmart s Strana 4 7 Popis funkce Přehled systému A...předehřev venkovního vzduchu pomocí zemního výměníku tepla (volitelně s teplotním snímačem T_AUL) B...předehřev venkovního vzduchu pomocí solankového výměníku tepla (Sole-WT) C...předehřev venkovního vzduchu pomocí protimrazové ochrany (FSH), pouze při normované dimenzovací teplotě > -6 C) ABL...odpadní vzduch AUL...venkovní vzduch BRAND...kontakt požární signalizace CO2...snímač CO2 CPU...mikroprocesor EHZ...elektrická topná tyč EVU...kontakt vypínání dodavatelem elektrické energie aktivní EWT...zemní výměník tepla FOL...vypouštěný vzduch FSH...protimrazová ochrana K-HST2...kontakt topný stupeň 2 LST3_EXT...vent. stupeň 3 s ext. spínačem PTC...PTC článek RBG...interiérový ovládací panel SOL...solankový okruh SOLE-WT...solankový výměník tepla T_AUL...snímač teploty venkovního vzduchu T_BW_EHZ...snímač teploty v zásobníku pro elektrickou topnou tyč T_BW_WP...snímač teploty v zásobníku pro tepelné čerpadlo T_RAUM...interiérový teplotní snímač T_SOLE...snímač teploty solanky UP-SOLE...cirkulační čerpadlo solanky WRG...zpětné získávání tepla ZUL...čerstvý vzduch _01

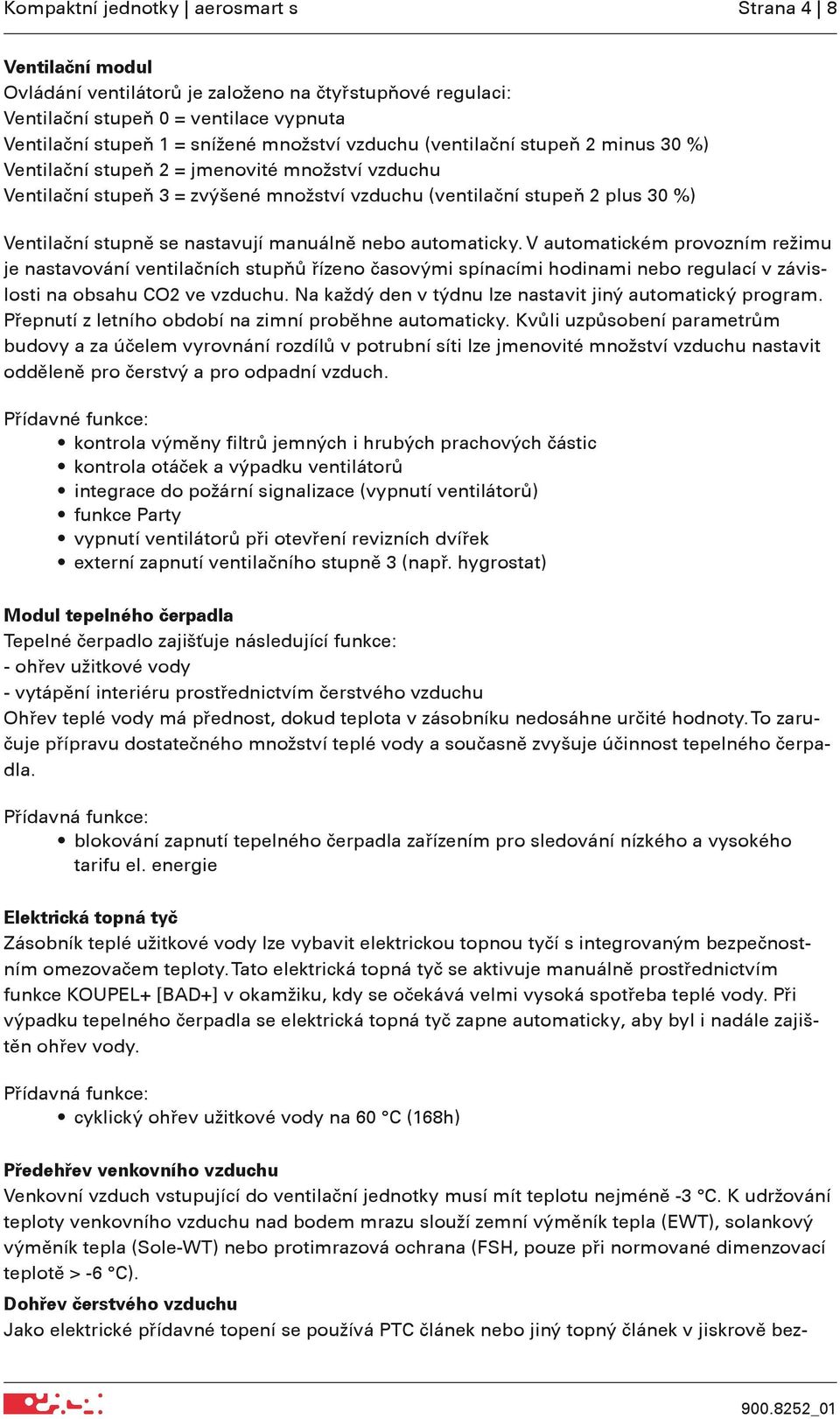

8 Kompaktní jednotky aerosmart s Strana 4 8 Ventilační modul Ovládání ventilátorů je založeno na čtyřstupňové regulaci: Ventilační stupeň 0 = ventilace vypnuta Ventilační stupeň 1 = snížené množství vzduchu (ventilační stupeň 2 minus 30 %) Ventilační stupeň 2 = jmenovité množství vzduchu Ventilační stupeň 3 = zvýšené množství vzduchu (ventilační stupeň 2 plus 30 %) Ventilační stupně se nastavují manuálně nebo automaticky. V automatickém provozním režimu je nastavování ventilačních stupňů řízeno časovými spínacími hodinami nebo regulací v závislosti na obsahu CO2 ve vzduchu. Na každý den v týdnu lze nastavit jiný automatický program. Přepnutí z letního období na zimní proběhne automaticky. Kvůli uzpůsobení parametrům budovy a za účelem vyrovnání rozdílů v potrubní síti lze jmenovité množství vzduchu nastavit odděleně pro čerstvý a pro odpadní vzduch. Přídavné funkce: kontrola výměny filtrů jemných i hrubých prachových částic kontrola otáček a výpadku ventilátorů integrace do požární signalizace (vypnutí ventilátorů) funkce Party vypnutí ventilátorů při otevření revizních dvířek externí zapnutí ventilačního stupně 3 (např. hygrostat) Modul tepelného čerpadla Tepelné čerpadlo zajišťuje následující funkce: - ohřev užitkové vody - vytápění interiéru prostřednictvím čerstvého vzduchu Ohřev teplé vody má přednost, dokud teplota v zásobníku nedosáhne určité hodnoty. To zaručuje přípravu dostatečného množství teplé vody a současně zvyšuje účinnost tepelného čerpadla. Přídavná funkce: blokování zapnutí tepelného čerpadla zařízením pro sledování nízkého a vysokého tarifu el. energie Elektrická topná tyč Zásobník teplé užitkové vody lze vybavit elektrickou topnou tyčí s integrovaným bezpečnostním omezovačem teploty. Tato elektrická topná tyč se aktivuje manuálně prostřednictvím funkce KOUPEL+ [BAD+] v okamžiku, kdy se očekává velmi vysoká spotřeba teplé vody. Při výpadku tepelného čerpadla se elektrická topná tyč zapne automaticky, aby byl i nadále zajištěn ohřev vody. Přídavná funkce: cyklický ohřev užitkové vody na 60 C (168h) Předehřev venkovního vzduchu Venkovní vzduch vstupující do ventilační jednotky musí mít teplotu nejméně -3 C. K udržování teploty venkovního vzduchu nad bodem mrazu slouží zemní výměník tepla (EWT), solankový výměník tepla (Sole-WT) nebo protimrazová ochrana (FSH, pouze při normované dimenzovací teplotě > -6 C). Dohřev čerstvého vzduchu Jako elektrické přídavné topení se používá PTC článek nebo jiný topný článek v jiskrově bez _01

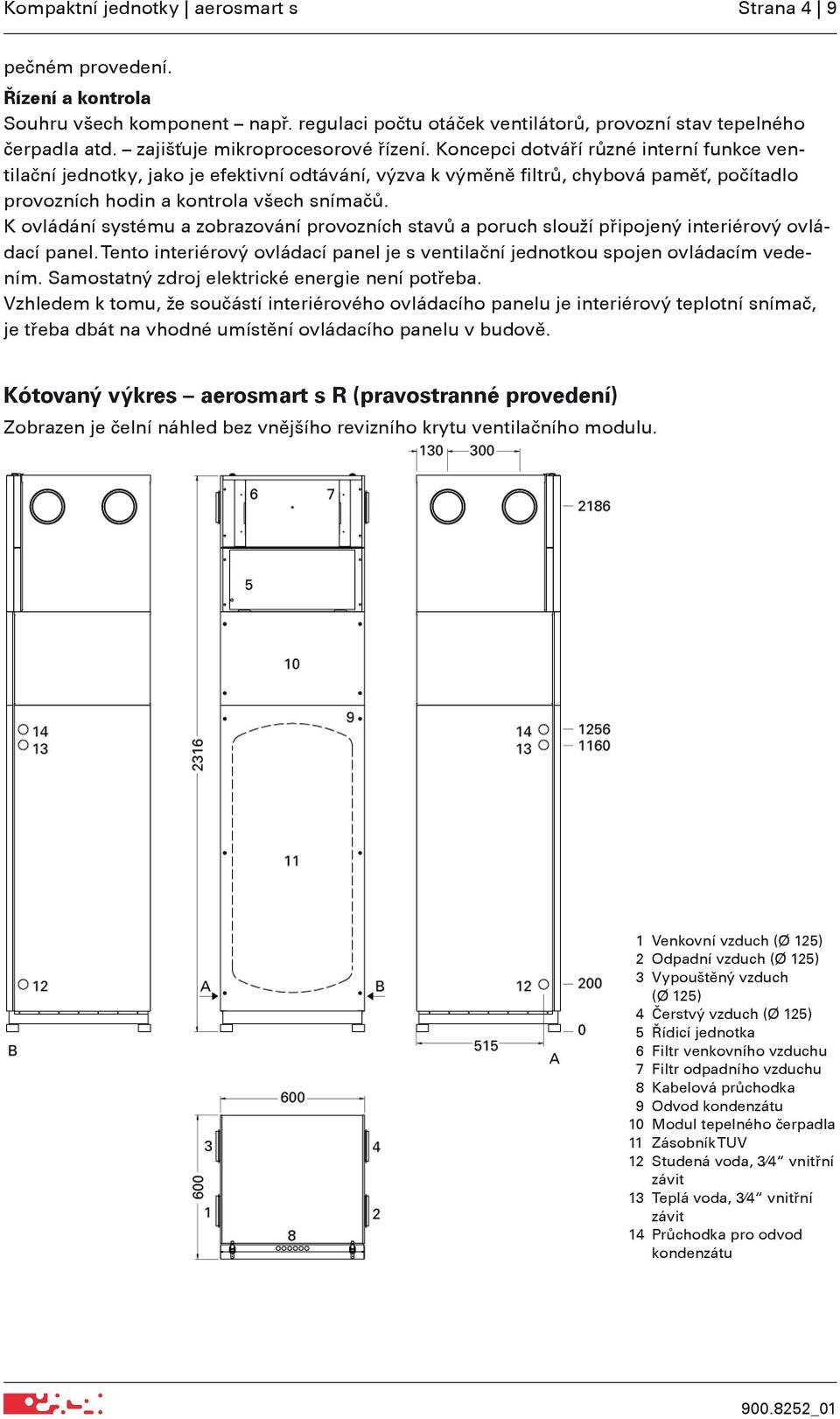

9 Kompaktní jednotky aerosmart s Strana 4 9 pečném provedení. Řízení a kontrola Souhru všech komponent např. regulaci počtu otáček ventilátorů, provozní stav tepelného čerpadla atd. zajišťuje mikroprocesorové řízení. Koncepci dotváří různé interní funkce ventilační jednotky, jako je efektivní odtávání, výzva k výměně filtrů, chybová paměť, počítadlo provozních hodin a kontrola všech snímačů. K ovládání systému a zobrazování provozních stavů a poruch slouží připojený interiérový ovládací panel. Tento interiérový ovládací panel je s ventilační jednotkou spojen ovládacím vedením. Samostatný zdroj elektrické energie není potřeba. Vzhledem k tomu, že součástí interiérového ovládacího panelu je interiérový teplotní snímač, je třeba dbát na vhodné umístění ovládacího panelu v budově. Kótovaný výkres aerosmart s R (pravostranné provedení) Zobrazen je čelní náhled bez vnějšího revizního krytu ventilačního modulu. 1 Venkovní vzduch (Ø 125) 2 Odpadní vzduch (Ø 125) 3 Vypouštěný vzduch (Ø 125) 4 Čerstvý vzduch (Ø 125) 5 Řídicí jednotka 6 Filtr venkovního vzduchu 7 Filtr odpadního vzduchu 8 Kabelová průchodka 9 Odvod kondenzátu 10 Modul tepelného čerpadla 11 Zásobník TUV 12 Studená voda, 3 4 vnitřní závit 13 Teplá voda, 3 4 vnitřní závit 14 Průchodka pro odvod kondenzátu _01

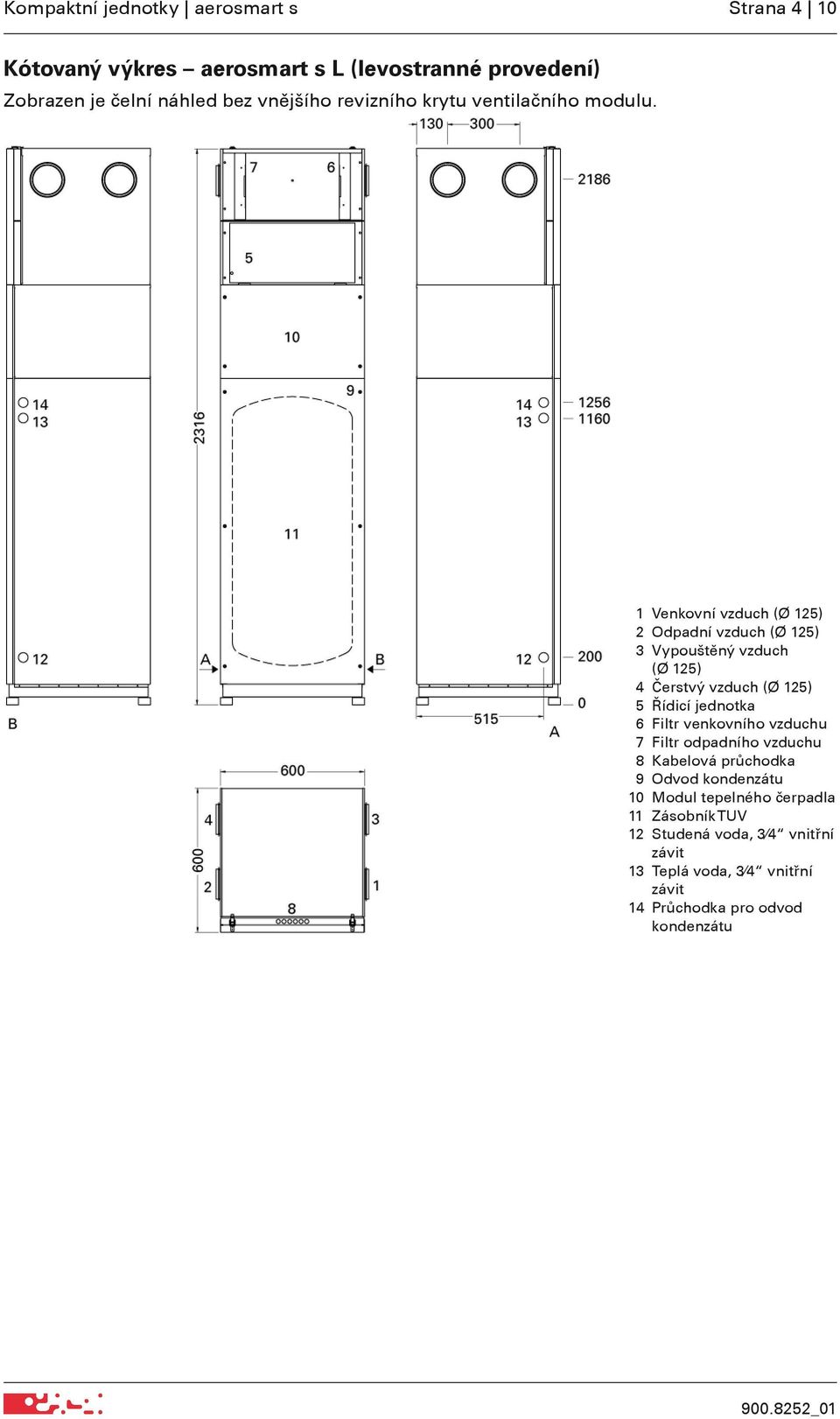

10 Kompaktní jednotky aerosmart s Strana 4 10 Kótovaný výkres aerosmart s L (levostranné provedení) Zobrazen je čelní náhled bez vnějšího revizního krytu ventilačního modulu. 1 Venkovní vzduch (Ø 125) 2 Odpadní vzduch (Ø 125) 3 Vypouštěný vzduch (Ø 125) 4 Čerstvý vzduch (Ø 125) 5 Řídicí jednotka 6 Filtr venkovního vzduchu 7 Filtr odpadního vzduchu 8 Kabelová průchodka 9 Odvod kondenzátu 10 Modul tepelného čerpadla 11 Zásobník TUV 12 Studená voda, 3 4 vnitřní závit 13 Teplá voda, 3 4 vnitřní závit 14 Průchodka pro odvod kondenzátu _01

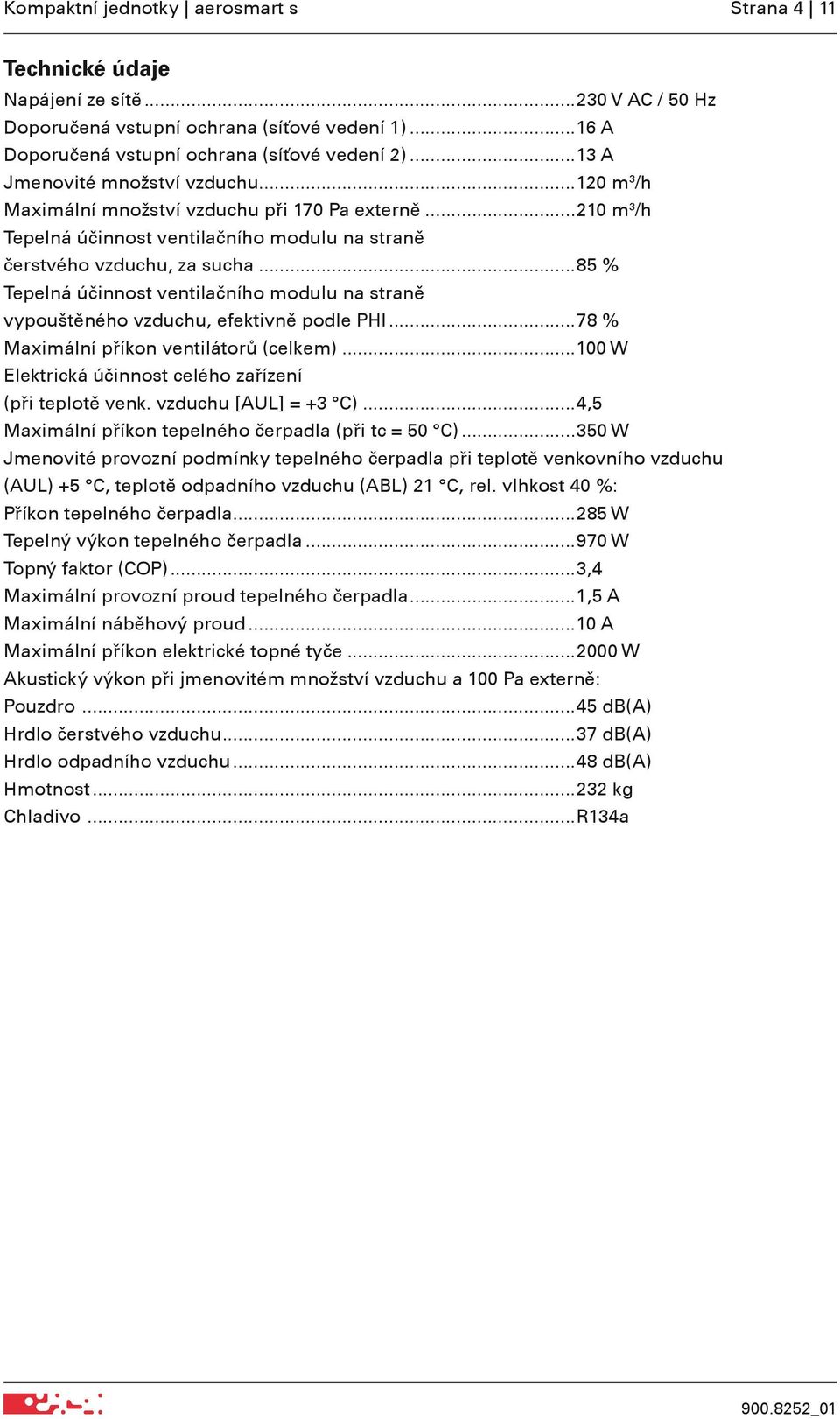

11 Kompaktní jednotky aerosmart s Strana 4 11 Technické údaje Napájení ze sítě V AC / 50 Hz Doporučená vstupní ochrana (síťové vedení 1)...16 A Doporučená vstupní ochrana (síťové vedení 2)...13 A Jmenovité množství vzduchu m 3 /h Maximální množství vzduchu při 170 Pa externě m 3 /h Tepelná účinnost ventilačního modulu na straně čerstvého vzduchu, za sucha...85 % Tepelná účinnost ventilačního modulu na straně vypouštěného vzduchu, efektivně podle PHI...78 % Maximální příkon ventilátorů (celkem) W Elektrická účinnost celého zařízení (při teplotě venk. vzduchu [AUL] = +3 C)...4,5 Maximální příkon tepelného čerpadla (při tc = 50 C) W Jmenovité provozní podmínky tepelného čerpadla při teplotě venkovního vzduchu (AUL) +5 C, teplotě odpadního vzduchu (ABL) 21 C, rel. vlhkost 40 %: Příkon tepelného čerpadla W Tepelný výkon tepelného čerpadla W Topný faktor (COP)...3,4 Maximální provozní proud tepelného čerpadla...1,5 A Maximální náběhový proud...10 A Maximální příkon elektrické topné tyče W Akustický výkon při jmenovitém množství vzduchu a 100 Pa externě: Pouzdro...45 db(a) Hrdlo čerstvého vzduchu...37 db(a) Hrdlo odpadního vzduchu...48 db(a) Hmotnost kg Chladivo...R134a _01

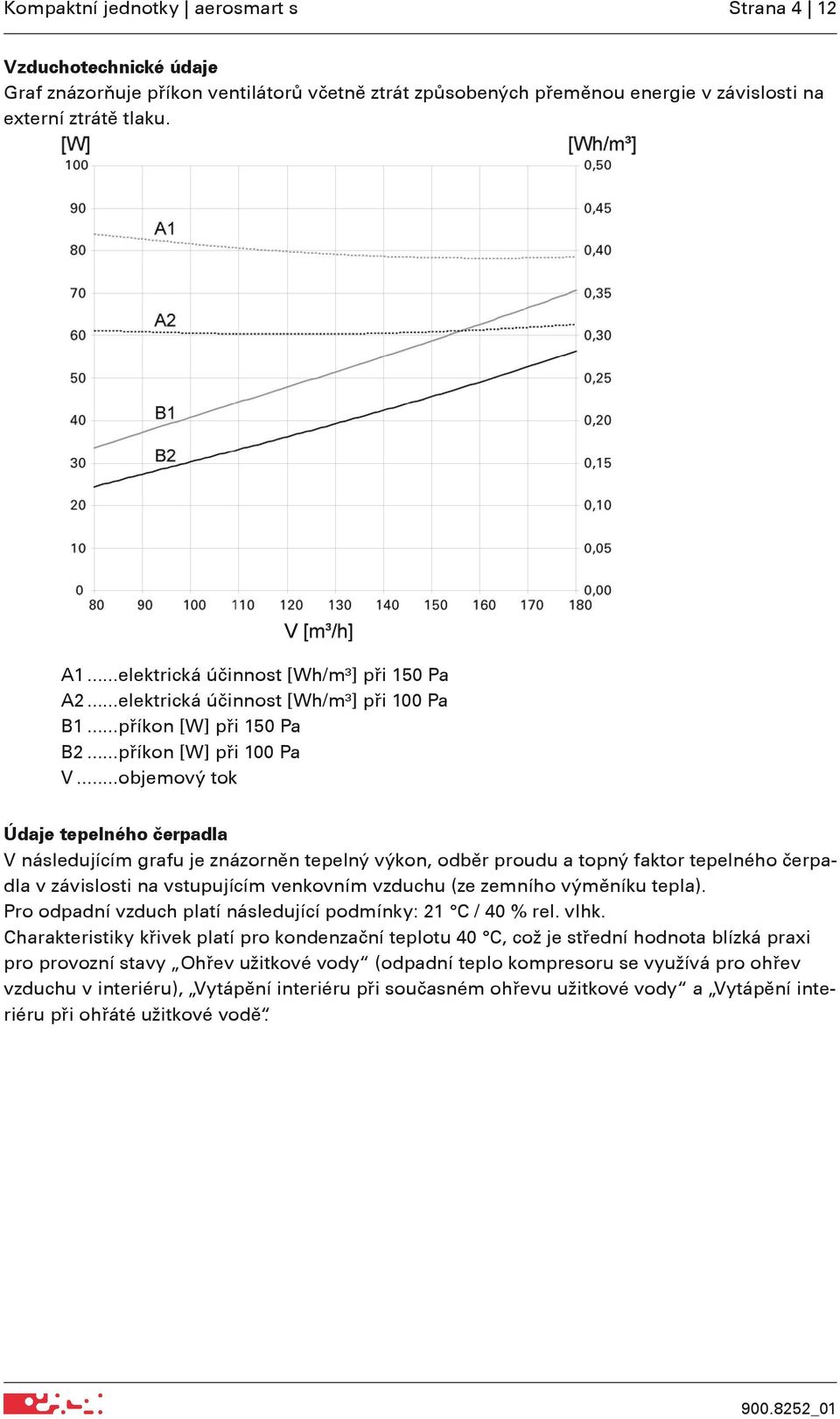

12 Kompaktní jednotky aerosmart s Strana 4 12 Vzduchotechnické údaje Graf znázorňuje příkon ventilátorů včetně ztrát způsobených přeměnou energie v závislosti na externí ztrátě tlaku. A1...elektrická účinnost [Wh/m³] při 150 Pa A2...elektrická účinnost [Wh/m³] při 100 Pa B1...příkon [W] při 150 Pa B2...příkon [W] při 100 Pa V...objemový tok Údaje tepelného čerpadla V následujícím grafu je znázorněn tepelný výkon, odběr proudu a topný faktor tepelného čerpadla v závislosti na vstupujícím venkovním vzduchu (ze zemního výměníku tepla). Pro odpadní vzduch platí následující podmínky: 21 C / 40 % rel. vlhk. Charakteristiky křivek platí pro kondenzační teplotu 40 C, což je střední hodnota blízká praxi pro provozní stavy Ohřev užitkové vody (odpadní teplo kompresoru se využívá pro ohřev vzduchu v interiéru), Vytápění interiéru při současném ohřevu užitkové vody a Vytápění interiéru při ohřáté užitkové vodě _01

13 Kompaktní jednotky aerosmart s Strana 4 13 A...celkový tepelný výkon tepelného čerpadla pro vytápění interiéru a ohřev teplé užitkové vody [W] B...topný faktor tepelného čerpadla C...příkon kompresoru [W] T_AUL teplota venkovního vzduchu na vstupu do ventilační jednotky Celkový tepelný výkon a elektrická účinnost Následující graf znázorňuje celkový tepelný výkon. Tento výkon zahrnuje výkon rekuperativního zpětného získávání tepla, který klesá se stoupající teplotou venkovního vzduchu, a výkon tepelného čerpadla, který s rostoucí teplotou venkovního vzduchu stoupá. Dále je zde patrná celková elektrická účinnost, která vyplývá z celkového tepelného výkonu v poměru k celkovému proudu použitému pro tepelné čerpadlo, pomocné pohony a ventilátory. A...výkon zpětného získávání tepla [W] B...výkon tepelného čerpadla [W] C...elektrická účinnost T_AUL teplota venkovního vzduchu na vstupu do ventilační jednotky _01

14 Kompaktní jednotky aerosmart s Strana 4 14 Přípojky Veškeré přípojky smějí připojovat pouze odborní pracovníci s příslušným oprávněním. Dbejte prosím rovněž pokynů uvedených v kapitole Pokyny k instalaci a provozu. Vzduchotechnické přípojky Vzduchotechnické přípojky (4 Ø 125) se nacházejí na boční straně jednotky. Připojovací hrdla jsou opatřena pryžovým těsněním. Potrubní přípojky lze snáze připojit, pokud se potřou kluzným prostředkem bez obsahu kyselin. Tlumiče hluku Doporučujeme namontovat na stranu čerstvého i odpadního vzduchu ventilační jednotky následující tlumiče hluku: Tlumiče hluku: primární tlumič hluku (hlavní potrubí): Quadrosilent DN 125, délka 500 tlumič hluku přenášeného potrubím (do každé větve): Quadrosilent DN 100, délka 500 Toto dimenzování platí při externích ztrátách tlaku 100 Pa. Při vyšších tlakových ztrátách je nutné výběr tlumičů hluku přizpůsobit. Bližší informace a objednací čísla najdete v kapitole Příslušenství. Přípojka studené / teplé vody Pro připojení studené a teplé vody je na modulu bojleru na levé a pravé straně k dispozici 3/4 přípojka s vnitřním závitem. Přípojka pro odvod kondenzátu Za účelem odvodu kondenzátu do kanalizačního systému je na dně jednotky umístěna 3 4 přípojka s vnějším závitem. Připojenou hadici lze do pouzdra jednotky zavést z obou stran. Přípojka musí být provedena formou sifonu a před uvedením do provozu naplněna vodou _01

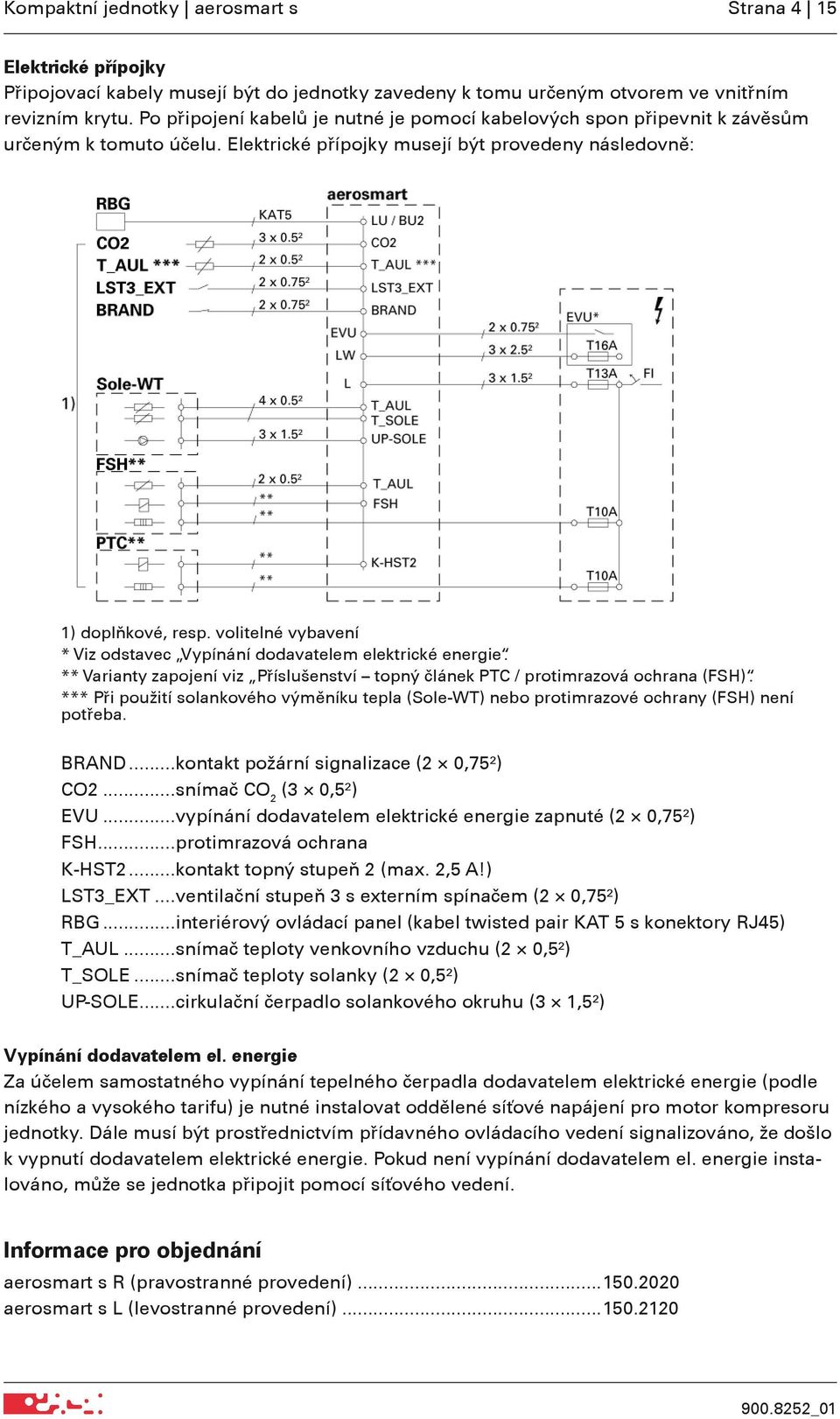

15 Kompaktní jednotky aerosmart s Strana 4 15 Elektrické přípojky Připojovací kabely musejí být do jednotky zavedeny k tomu určeným otvorem ve vnitřním revizním krytu. Po připojení kabelů je nutné je pomocí kabelových spon připevnit k závěsům určeným k tomuto účelu. Elektrické přípojky musejí být provedeny následovně: 1) doplňkové, resp. volitelné vybavení * Viz odstavec Vypínání dodavatelem elektrické energie. ** Varianty zapojení viz Příslušenství topný článek PTC / protimrazová ochrana (FSH). *** Při použití solankového výměníku tepla (Sole-WT) nebo protimrazové ochrany (FSH) není potřeba. BRAND...kontakt požární signalizace (2 0,75²) CO2...snímač CO 2 (3 0,5²) EVU...vypínání dodavatelem elektrické energie zapnuté (2 0,75²) FSH...protimrazová ochrana K-HST2...kontakt topný stupeň 2 (max. 2,5 A!) LST3_EXT...ventilační stupeň 3 s externím spínačem (2 0,75²) RBG...interiérový ovládací panel (kabel twisted pair KAT 5 s konektory RJ45) T_AUL...snímač teploty venkovního vzduchu (2 0,5²) T_SOLE...snímač teploty solanky (2 0,5²) UP-SOLE...cirkulační čerpadlo solankového okruhu (3 1,5²) Vypínání dodavatelem el. energie Za účelem samostatného vypínání tepelného čerpadla dodavatelem elektrické energie (podle nízkého a vysokého tarifu) je nutné instalovat oddělené síťové napájení pro motor kompresoru jednotky. Dále musí být prostřednictvím přídavného ovládacího vedení signalizováno, že došlo k vypnutí dodavatelem elektrické energie. Pokud není vypínání dodavatelem el. energie instalováno, může se jednotka připojit pomocí síťového vedení. Informace pro objednání aerosmart s R (pravostranné provedení) aerosmart s L (levostranné provedení) _01

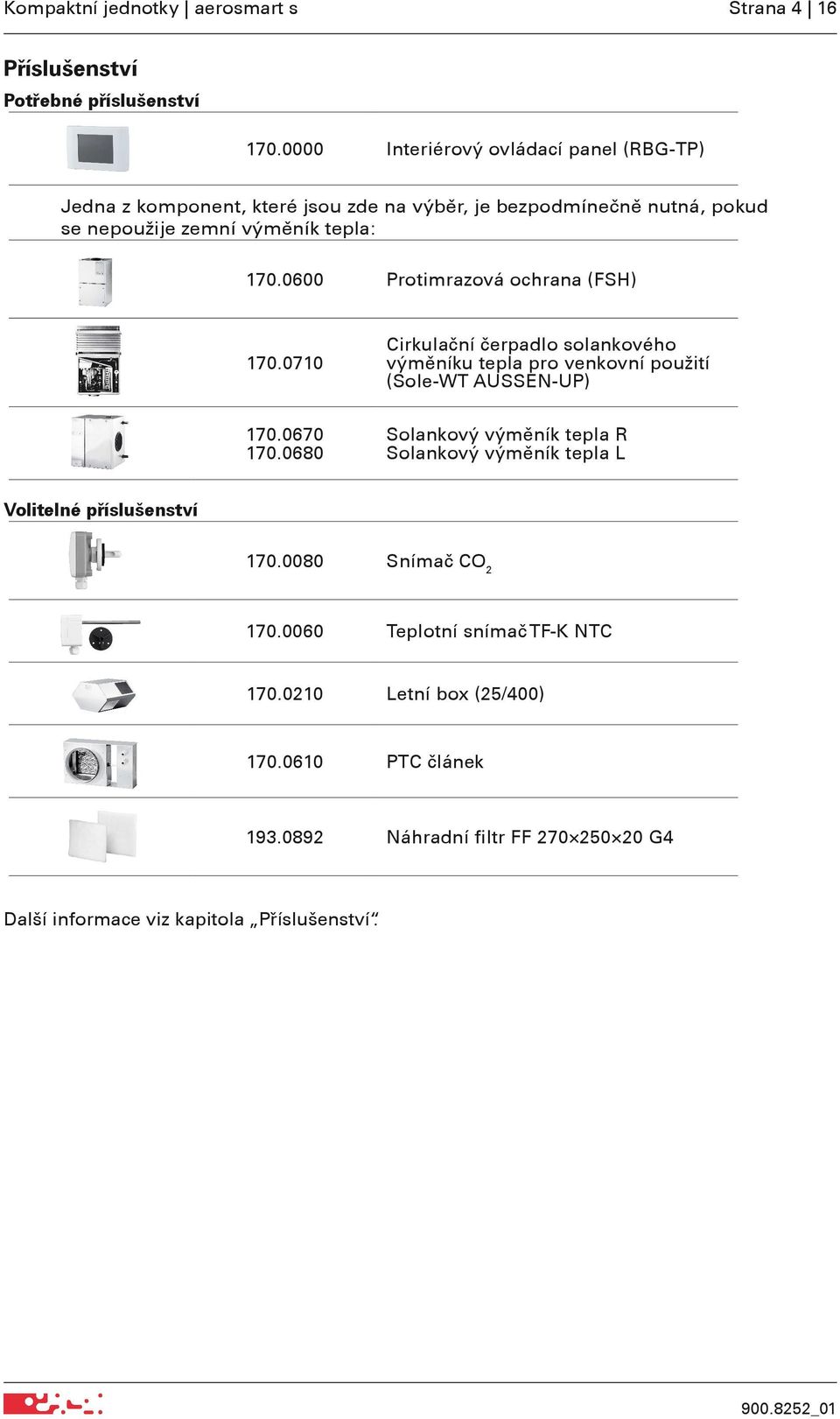

16 Kompaktní jednotky aerosmart s Strana 4 16 Příslušenství Potřebné příslušenství Interiérový ovládací panel (RBG-TP) Jedna z komponent, které jsou zde na výběr, je bezpodmínečně nutná, pokud se nepoužije zemní výměník tepla: Protimrazová ochrana (FSH) Cirkulační čerpadlo solankového výměníku tepla pro venkovní použití (Sole-WT AUSSEN-UP) Solankový výměník tepla R Solankový výměník tepla L Volitelné příslušenství Snímač CO Teplotní snímač TF-K NTC Letní box (25/400) PTC článek Náhradní filtr FF G4 Další informace viz kapitola Příslušenství _01

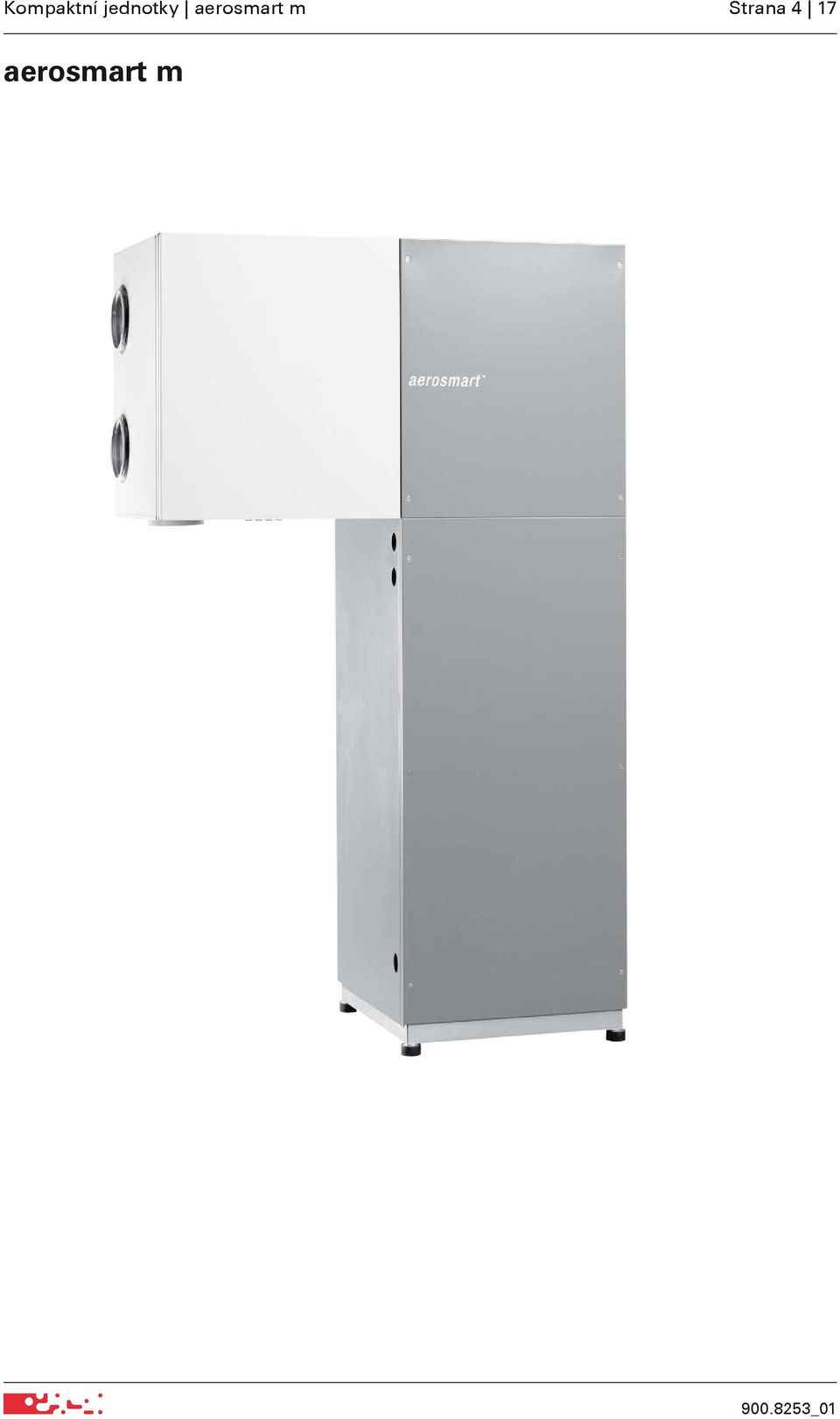

17 Kompaktní jednotky aerosmart m Strana 4 17 aerosmart m _01

18 Kompaktní jednotky aerosmart m Strana 4 18 Komponenty jednotky Kompaktní jednotka se skládá z následujících komponent: ventilační modul se zpětným získáváním tepla, tepelné čerpadlo pro vytápění interiéru a ohřev užitkové vody, zásobník teplé užitkové vody. Pouzdro Pouzdro ventilačního modulu a modulu tepelného čerpadla je tvořeno dvojitými deskami z ocelového plechu a opatřeno izolací z měkké pěny bez minerálních vláken. Vnější viditelné součásti jsou upraveny práškovým lakem. Podstavné nohy Za účelem přerušení akustické vazby je jednotka vybavena čtyřmi výškově stavitelnými nohami, které tlumí kmity. Revize Všechna nastavení, údržbové a servisní práce lze provádět po odstranění revizních krytů na čelní straně. Revizní kryty jsou vícedílné, což umožňuje oddělené otevření ventilačního modulu a modulu tepelného čerpadla. Vnější kryt ventilačního modulu je upevněn pomocí západkových uzávěrů a při výměně filtrů ho lze sejmout bez použití nářadí. Vnitřní dělený revizní kryt je upevněn šrouby. Za horním krytem se nacházejí ventilátory. Po otevření spodní poloviny lze vyjmout deskový výměník tepla a namontovat letní box. Ventilátory Jednotka je vybavena ventilátory na stejnosměrný proud s konstantním objemovým tokem a maximální účinností. Zpětné získávání tepla Ke zpětnému získávání tepla z odpadního vzduchu se používá protiproudý deskový výměník. Lamely výměníku jsou z hliníku o síle 0,1 mm. Také stěny výměníku jsou vyrobeny z hliníku. Tepelné čerpadlo Tepelné čerpadlo je provedeno formou vzduch/voda. V přívodu čerstvého vzduchu se nachází výměník tepla sloužící k vytápění interiéru. Kompresor je jištěn vysokotlakým a nízkotlakým vypínačem. Zásobník teplé užitkové vody Zásobník teplé užitkové vody je vyroben z oceli dvojitě smaltované ve vakuu a má objem 200 litrů. Celoplošná izolace z expandovaného polystyrenu (EPS) zaručuje minimální tepelné ztráty. Teplo z tepelného čerpadla je přenášeno přes dvojstěnný bezpečnostní kondenzátor. Volitelně lze namontovat obětovanou anodu a elektrickou topnou vložku o výkonu 2 kw. Vana na kondenzát Kondenzát vznikající ve ventilačním modulu (při zpětném získávání tepla) a modulu tepelného čerpadla se zachycuje ve vaně na kondenzát a odvádí hadicovou přípojkou. Filtry Bezprostředně za vstupem vzduchu jsou v traktu venkovního vzduchu a v traktu odpadního vzduchu umístěny filtry třídy G4 na hrubé prachové částice. Jemný prach v čerstvém vzduchu by měl být odfiltrován pokud možno už u prvního bodu ventilačního systému. Filtrace jemných prachových částic proto není integrována do jednotky. Další informace najdete v kapitole Příslušenství. Letní by-pass V rámci příslušenství je k dispozici letní box, který umožňuje přemostění deskového výměníku tepla. Letní box se namontuje místo deskového výměníku tepla _01

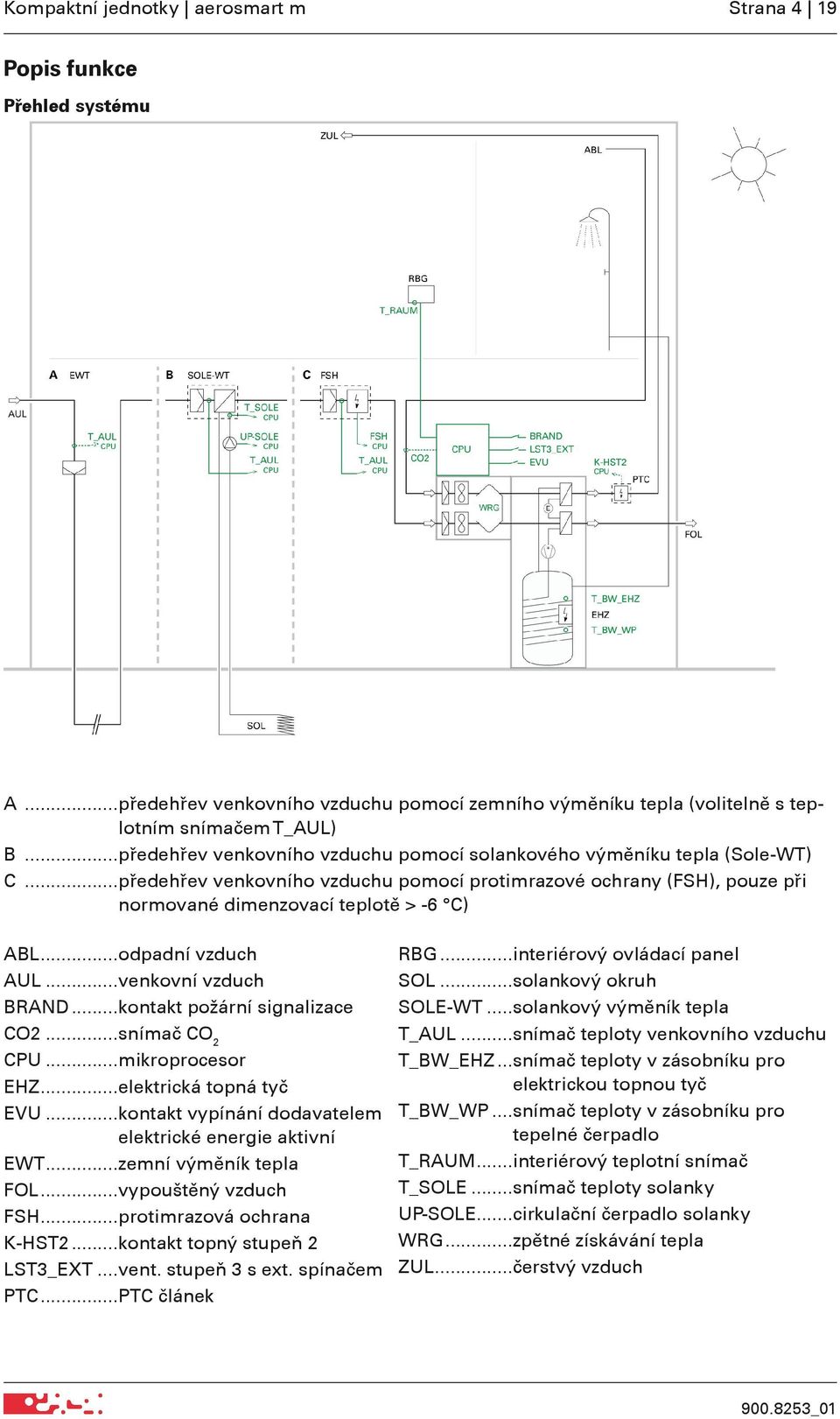

19 Kompaktní jednotky aerosmart m Strana 4 19 Popis funkce Přehled systému A...předehřev venkovního vzduchu pomocí zemního výměníku tepla (volitelně s teplotním snímačem T_AUL) B...předehřev venkovního vzduchu pomocí solankového výměníku tepla (Sole-WT) C...předehřev venkovního vzduchu pomocí protimrazové ochrany (FSH), pouze při normované dimenzovací teplotě > -6 C) ABL...odpadní vzduch AUL...venkovní vzduch BRAND...kontakt požární signalizace CO2...snímač CO 2 CPU...mikroprocesor EHZ...elektrická topná tyč EVU...kontakt vypínání dodavatelem elektrické energie aktivní EWT...zemní výměník tepla FOL...vypouštěný vzduch FSH...protimrazová ochrana K-HST2...kontakt topný stupeň 2 LST3_EXT...vent. stupeň 3 s ext. spínačem PTC...PTC článek RBG...interiérový ovládací panel SOL...solankový okruh SOLE-WT...solankový výměník tepla T_AUL...snímač teploty venkovního vzduchu T_BW_EHZ...snímač teploty v zásobníku pro elektrickou topnou tyč T_BW_WP...snímač teploty v zásobníku pro tepelné čerpadlo T_RAUM...interiérový teplotní snímač T_SOLE...snímač teploty solanky UP-SOLE...cirkulační čerpadlo solanky WRG...zpětné získávání tepla ZUL...čerstvý vzduch _01

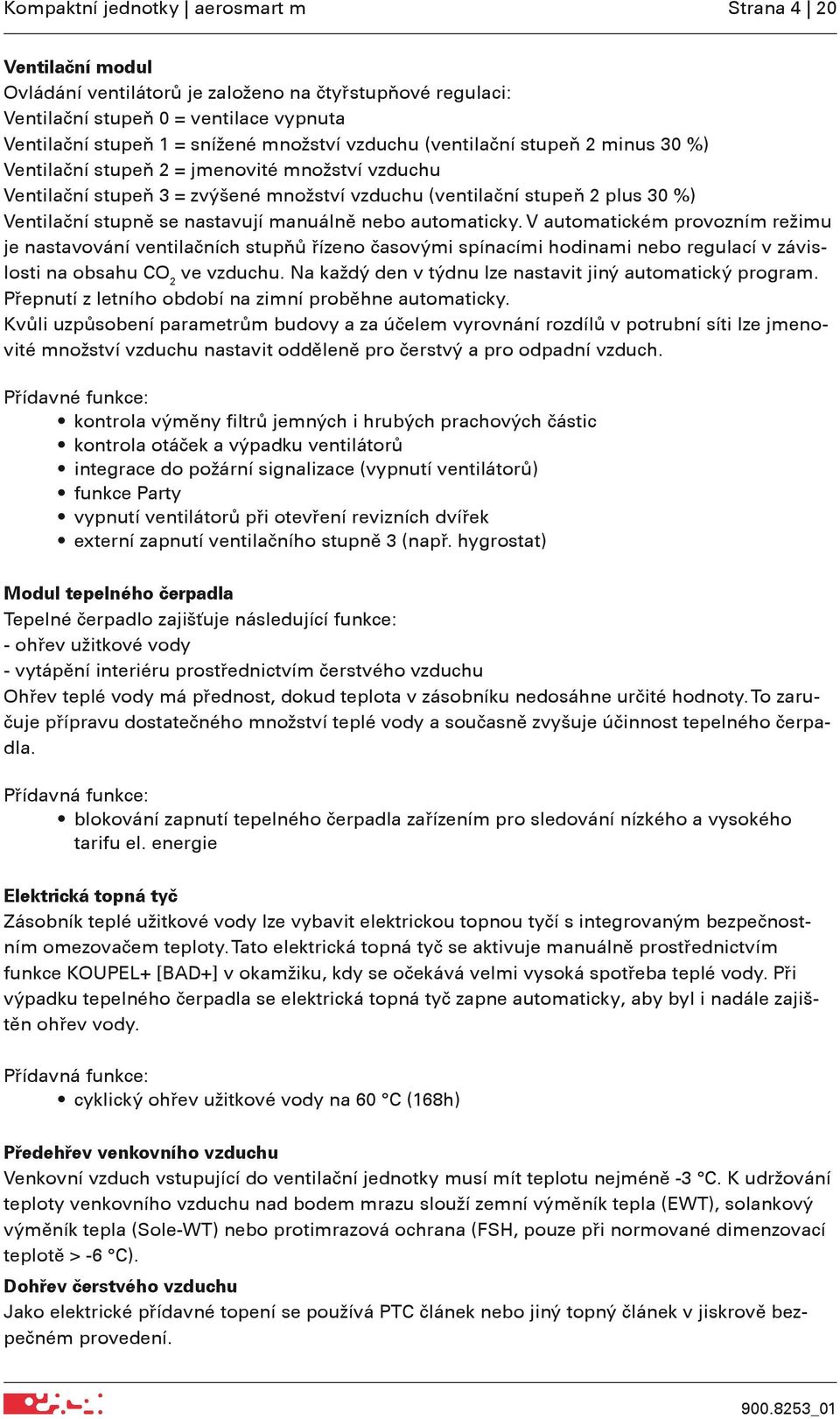

20 Kompaktní jednotky aerosmart m Strana 4 20 Ventilační modul Ovládání ventilátorů je založeno na čtyřstupňové regulaci: Ventilační stupeň 0 = ventilace vypnuta Ventilační stupeň 1 = snížené množství vzduchu (ventilační stupeň 2 minus 30 %) Ventilační stupeň 2 = jmenovité množství vzduchu Ventilační stupeň 3 = zvýšené množství vzduchu (ventilační stupeň 2 plus 30 %) Ventilační stupně se nastavují manuálně nebo automaticky. V automatickém provozním režimu je nastavování ventilačních stupňů řízeno časovými spínacími hodinami nebo regulací v závislosti na obsahu CO 2 ve vzduchu. Na každý den v týdnu lze nastavit jiný automatický program. Přepnutí z letního období na zimní proběhne automaticky. Kvůli uzpůsobení parametrům budovy a za účelem vyrovnání rozdílů v potrubní síti lze jmenovité množství vzduchu nastavit odděleně pro čerstvý a pro odpadní vzduch. Přídavné funkce: kontrola výměny filtrů jemných i hrubých prachových částic kontrola otáček a výpadku ventilátorů integrace do požární signalizace (vypnutí ventilátorů) funkce Party vypnutí ventilátorů při otevření revizních dvířek externí zapnutí ventilačního stupně 3 (např. hygrostat) Modul tepelného čerpadla Tepelné čerpadlo zajišťuje následující funkce: - ohřev užitkové vody - vytápění interiéru prostřednictvím čerstvého vzduchu Ohřev teplé vody má přednost, dokud teplota v zásobníku nedosáhne určité hodnoty. To zaručuje přípravu dostatečného množství teplé vody a současně zvyšuje účinnost tepelného čerpadla. Přídavná funkce: blokování zapnutí tepelného čerpadla zařízením pro sledování nízkého a vysokého tarifu el. energie Elektrická topná tyč Zásobník teplé užitkové vody lze vybavit elektrickou topnou tyčí s integrovaným bezpečnostním omezovačem teploty. Tato elektrická topná tyč se aktivuje manuálně prostřednictvím funkce KOUPEL+ [BAD+] v okamžiku, kdy se očekává velmi vysoká spotřeba teplé vody. Při výpadku tepelného čerpadla se elektrická topná tyč zapne automaticky, aby byl i nadále zajištěn ohřev vody. Přídavná funkce: cyklický ohřev užitkové vody na 60 C (168h) Předehřev venkovního vzduchu Venkovní vzduch vstupující do ventilační jednotky musí mít teplotu nejméně -3 C. K udržování teploty venkovního vzduchu nad bodem mrazu slouží zemní výměník tepla (EWT), solankový výměník tepla (Sole-WT) nebo protimrazová ochrana (FSH, pouze při normované dimenzovací teplotě > -6 C). Dohřev čerstvého vzduchu Jako elektrické přídavné topení se používá PTC článek nebo jiný topný článek v jiskrově bezpečném provedení _01

21 Kompaktní jednotky aerosmart m Strana 4 21 Řízení a kontrola Souhru všech komponent např. regulaci počtu otáček ventilátorů, provozní stav tepelného čerpadla atd. zajišťuje mikroprocesorové řízení. Koncepci dotváří různé interní funkce ventilační jednotky, jako je efektivní odtávání, výzva k výměně filtrů, chybová paměť, počítadlo provozních hodin a kontrola všech snímačů. K ovládání systému a zobrazování provozních stavů a poruch slouží připojený interiérový ovládací panel. Tento interiérový ovládací panel je s ventilační jednotkou spojen ovládacím vedením. Samostatný zdroj elektrické energie není potřeba. Vzhledem k tomu, že součástí interiérového ovládacího panelu je interiérový teplotní snímač, je třeba dbát na vhodné umístění ovládacího panelu v budově. Kótovaný výkres aerosmart m R (pravostranné provedení) Zobrazen je čelní náhled bez vnějšího revizního krytu ventilačního modulu. 1 Venkovní vzduch (Ø 160) 2 Odpadní vzduch (Ø 160) 3 Vypouštěný vzduch (Ø 160) 4 Čerstvý vzduch (Ø 160) 5 Řídicí jednotka 6 Filtr venkovního vzduchu 7 Filtr odpadního vzduchu 8 Kabelová průchodka 9 Odvod kondenzátu Modul tepelného čerpadla 11 Zásobník TUV 12 Studená voda, 3 4 vnitřní závit 13 Teplá voda, 3 4 vnitřní závit 14 Průchodka pro odvod kondenzátu _01

22 Kompaktní jednotky aerosmart m Strana 4 22 Kótovaný výkres aerosmart m L (levostranné provedení) Zobrazen je čelní náhled bez vnějšího revizního krytu ventilačního modulu. 1 Venkovní vzduch (Ø 160) 2 Odpadní vzduch (Ø 160) 3 Vypouštěný vzduch (Ø 160) 4 Čerstvý vzduch (Ø 160) 5 Řídicí jednotka 6 Filtr venkovního vzduchu 7 Filtr odpadního vzduchu 8 Kabelová průchodka 9 Odvod kondenzátu Modul tepelného čerpadla 11 Zásobník TUV 12 Studená voda, 3 4 vnitřní závit 13 Teplá voda, 3 4 vnitřní závit 14 Průchodka pro odvod kondenzátu _01

23 Kompaktní jednotky aerosmart m Strana 4 23 Technické údaje Napájení ze sítě V AC / 50 Hz Doporučená vstupní ochrana (síťové vedení 1)...16 A Doporučená vstupní ochrana (síťové vedení 2)...13 A Jmenovité množství vzduchu m 3 /h Maximální množství vzduchu při 170 Pa externě m 3 /h Tepelná účinnost ventilačního modulu na straně čerstvého vzduchu, za sucha...85 % Tepelná účinnost ventilačního modulu na straně vypouštěného vzduchu, efektivně podle PHI...78 % Maximální příkon ventilátorů (celkem) W Elektrická účinnost celého zařízení (při teplotě venk. vzduchu [AUL] = +3 C) 4,5 Maximální příkon tepelného čerpadla (při tc = 50 C) W Jmenovité provozní podmínky tepelného čerpadla při teplotě venkovního vzduchu (AUL) +5 C, teplotě odpadního vzduchu (ABL) 21 C, rel. vlhkost 40 %: Příkon tepelného čerpadla W Tepelný výkon tepelného čerpadla W Topný faktor (COP)...3,5 Maximální provozní proud tepelného čerpadla...2,4 A Maximální náběhový proud...13 A Maximální příkon elektrické topné tyče W Akustický výkon při jmenovitém množství vzduchu a 100 Pa externě: Pouzdro...45 db(a) Hrdlo čerstvého vzduchu...48 db(a) Hrdlo odpadního vzduchu...48 db(a) Hmotnost...cca 255 kg Chladivo...R134a _01

24 Kompaktní jednotky aerosmart m Strana 4 24 Vzduchotechnické údaje Graf znázorňuje příkon a elektrickou účinnost (přerušovaná čára) ventilátorů včetně ztrát způsobených přeměnou energie v závislosti na externí ztrátě tlaku. A1...elektrická účinnost [Wh/m³] při 150 Pa A2...elektrická účinnost [Wh/m³] při 100 Pa B1...příkon [W] při 150 Pa B2...příkon [W] při 100 Pa V...objemový tok Údaje tepelného čerpadla V následujícím grafu je znázorněn tepelný výkon, odběr proudu a topný faktor tepelného čerpadla v závislosti na vstupujícím venkovním vzduchu (ze zemního výměníku tepla). Pro odpadní vzduch platí následující podmínky: 21 C / 40 % rel. vlhk. Charakteristiky křivek platí pro kondenzační teplotu 40 C, což je střední hodnota blízká praxi pro provozní stavy Ohřev užitkové vody (odpadní teplo kompresoru se využívá pro ohřev vzduchu v interiéru), Vytápění interiéru při současném ohřevu užitkové vody a Vytápění interiéru při ohřáté užitkové vodě _01

25 Kompaktní jednotky aerosmart m Strana 4 25 A...celkový tepelný výkon tepelného čerpadla pro vytápění interiéru a ohřev teplé užitkové vody [W] B...topný faktor tepelného čerpadla C...příkon kompresoru [W] T_AUL teplota venkovního vzduchu na vstupu do ventilační jednotky Celkový tepelný výkon a elektrická účinnost Následující graf znázorňuje celkový tepelný výkon. Tento výkon zahrnuje výkon rekuperativního zpětného získávání tepla, který klesá se stoupající teplotou venkovního vzduchu, a výkon tepelného čerpadla, který s rostoucí teplotou venkovního vzduchu stoupá. Dále je zde patrná celková elektrická účinnost, která vyplývá z celkového tepelného výkonu v poměru k celkovému proudu použitému pro tepelné čerpadlo, pomocné pohony a ventilátory. A...výkon zpětného získávání tepla [W] B...výkon tepelného čerpadla [W] C...elektrická účinnost T_AUL teplota venkovního vzduchu na vstupu do ventilační jednotky _01

26 Kompaktní jednotky aerosmart m Strana 4 26 Přípojky Veškeré přípojky smějí připojovat pouze odborní pracovníci s příslušným oprávněním. Dbejte prosím rovněž pokynů uvedených v kapitole Pokyny k instalaci a provozu. Vzduchotechnické přípojky Vzduchotechnické přípojky (4 DN 160) se nacházejí na boční straně jednotky. Připojovací hrdla jsou opatřena pryžovým těsněním. Potrubní přípojky lze snáze připojit, pokud se potřou kluzným prostředkem bez obsahu kyselin. Tlumiče hluku Doporučujeme namontovat na stranu čerstvého i odpadního vzduchu ventilační jednotky následující tlumiče hluku: Tlumiče hluku: primární tlumič hluku (hlavní potrubí): Westersilent DN 160, délka 1000 tlumič hluku přenášeného potrubím (do každé větve): Quadrosilent DN 100, délka 500 Toto dimenzování platí při externích ztrátách tlaku 100 Pa. Při vyšších tlakových ztrátách je nutné výběr tlumičů hluku přizpůsobit. Bližší informace a objednací čísla najdete v kapitole Příslušenství. Přípojka studené / teplé vody Pro připojení studené a teplé vody je na modulu bojleru na levé a pravé straně k dispozici 3/4 přípojka s vnitřním závitem. Přípojka pro odvod kondenzátu Za účelem odvodu kondenzátu do kanalizačního systému je na dně jednotky umístěna 3 4 přípojka s vnějším závitem. Připojenou hadici lze do pouzdra jednotky zavést z obou stran. Přípojka musí být provedena formou sifonu a před uvedením do provozu naplněna vodou _01

27 Kompaktní jednotky aerosmart m Strana 4 27 Elektrické přípojky Připojovací kabely musejí být do jednotky zavedeny k tomu určeným otvorem ve vnitřním revizním krytu. Po připojení kabelů je nutné je pomocí kabelových spon připevnit k závěsům určeným k tomuto účelu. Elektrické přípojky musejí být provedeny následovně: * Viz odstavec Vypínání dodavatelem elektrické energie. ** Varianty zapojení viz Příslušenství topný článek PTC / protimrazová ochrana (FSH). *** Při použití solankového výměníku tepla (Sole-WT) nebo protimrazové ochrany (FSH) není potřeba. BRAND...kontakt požární signalizace (2 0,75²) CO2...snímač CO 2 (3 0,5²) EVU...vypínání dodavatelem elektrické energie zapnuté (2 0,75²) FSH...protimrazová ochrana K-HST2...kontakt topný stupeň 2 (max. 2,5 A!) LST3_EXT...ventilační stupeň 3 s externím spínačem (2 0,75²) RBG...interiérový ovládací panel (kabel twisted pair KAT 5 s konektory RJ45) T_AUL...snímač teploty venkovního vzduchu (2 0,5²) T_SOLE...snímač teploty solanky (2 0,5²) UP-SOLE...cirkulační čerpadlo solankového okruhu (3 1,5²) Vypínání dodavatelem el. energie Za účelem samostatného vypínání tepelného čerpadla dodavatelem elektrické energie (podle nízkého a vysokého tarifu) je nutné instalovat oddělené síťové napájení pro motor kompresoru jednotky. Dále musí být prostřednictvím přídavného ovládacího vedení signalizováno, že došlo k vypnutí dodavatelem elektrické energie. Pokud není vypínání dodavatelem el. energie instalováno, může se jednotka připojit pomocí síťového vedení. Informace pro objednání aerosmart m R (pravostranné provedení) aerosmart m L (levostranné provedení) _01

28 Kompaktní jednotky aerosmart m Strana 4 28 Příslušenství Potřebné příslušenství Interiérový ovládací panel (RBG-TP) Jedna z komponent, které jsou zde na výběr, je bezpodmínečně nutná, pokud se nepoužije zemní výměník tepla: Protimrazová ochrana (FSH) Cirkulační čerpadlo solankového výměníku tepla pro venkovní použití (Sole-WT AUSSEN-UP) Solankový výměník tepla R Solankový výměník tepla L Volitelné příslušenství Snímač CO Teplotní snímač TF-K NTC Montážní konzola MK Letní box (25/505) PTC článek Náhradní filtr FF G4 Další informace viz kapitola Příslušenství _01

29 Kompaktní jednotky aerosmart l Strana 4 29 aerosmart l _01

30 Kompaktní jednotky aerosmart l Strana 4 30 Komponenty jednotky Kompaktní jednotka se skládá z následujících komponent: ventilační modul se zpětným získáváním tepla, tepelné čerpadlo pro vytápění interiéru a ohřev užitkové vody, zásobník teplé užitkové vody. Pouzdro Pouzdro ventilačního modulu a modulu tepelného čerpadla je tvořeno dvojitými deskami z ocelového plechu a opatřeno izolací z měkké pěny bez minerálních vláken. Vnější viditelné součásti jsou upraveny práškovým lakem. Podstavné nohy Za účelem přerušení akustické vazby je jednotka vybavena čtyřmi výškově stavitelnými nohami, které tlumí kmity. Revize Všechna nastavení, údržbové a servisní práce lze provádět po odstranění revizních krytů na čelní straně. Revizní kryty jsou vícedílné, což umožňuje oddělené otevření ventilačního modulu a modulu tepelného čerpadla. Vnější kryt ventilačního modulu je upevněn pomocí západkových uzávěrů a při výměně filtrů ho lze sejmout bez použití nářadí. Vnitřní dělený revizní kryt je upevněn šrouby. Za horním krytem se nacházejí ventilátory. Po otevření spodní poloviny lze vyjmout deskový výměník tepla a namontovat letní box. Ventilátory Jednotka je vybavena ventilátory na stejnosměrný proud s konstantním objemovým tokem a maximální účinností. Zpětné získávání tepla Ke zpětnému získávání tepla z odpadního vzduchu se používá protiproudý deskový výměník. Lamely výměníku jsou z hliníku o síle 0,1 mm. Také stěny výměníku jsou vyrobeny z hliníku. Tepelné čerpadlo Tepelné čerpadlo je provedeno formou vzduch/voda. V přívodu čerstvého vzduchu se nachází výměník tepla sloužící k vytápění interiéru. Kompresor je jištěn vysokotlakým a nízkotlakým vypínačem. Zásobník teplé užitkové vody Zásobník teplé užitkové vody je vyroben z oceli dvojitě smaltované ve vakuu a má objem 200 litrů. Celoplošná izolace z expandovaného polystyrenu (EPS) zaručuje minimální tepelné ztráty. Teplo z tepelného čerpadla je přenášeno přes dvojstěnný bezpečnostní kondenzátor. Volitelně lze namontovat obětovanou anodu a elektrickou topnou vložku o výkonu 2 kw. Vana na kondenzát Kondenzát vznikající ve ventilačním modulu (při zpětném získávání tepla) a modulu tepelného čerpadla se zachycuje ve vaně na kondenzát a odvádí hadicovou přípojkou. Filtry Bezprostředně za vstupem vzduchu jsou v traktu venkovního vzduchu a v traktu odpadního vzduchu umístěny filtry třídy G4 na hrubé prachové částice. Jemný prach v čerstvém vzduchu by měl být odfiltrován pokud možno už u prvního bodu ventilačního systému. Filtrace jemných prachových částic proto není integrována do jednotky. Další informace najdete v kapitole Příslušenství. Letní by-pass V rámci příslušenství je k dispozici letní box, který umožňuje přemostění deskového výměníku tepla. Letní box se namontuje místo deskového výměníku tepla _01

31 Kompaktní jednotky aerosmart l Strana 4 31 Popis funkce Přehled systému A...předehřev venkovního vzduchu pomocí zemního výměníku tepla (volitelně s teplotním snímačem T_AUL) B...předehřev venkovního vzduchu pomocí solankového výměníku tepla (Sole-WT) C...předehřev venkovního vzduchu pomocí protimrazové ochrany (FSH), pouze při normované dimenzovací teplotě > -6 C ABL...odpadní vzduch AUL...venkovní vzduch BRAND...kontakt požární signalizace CO2...snímač CO 2 CPU...mikroprocesor EHZ...elektrická topná tyč EVU...kontakt vypínání dodavatelem elektrické energie aktivní EWT...zemní výměník tepla FOL...vypouštěný vzduch FSH...protimrazová ochrana K-HST2...kontakt topný stupeň 2 LST3_EXT...vent. stupeň 3 s ext. spínačem PTC...PTC článek RBG...interiérový ovládací panel SOL...solankový okruh SOLE-WT...solankový výměník tepla T_AUL...snímač teploty venkovního vzduchu T_BW_EHZ...snímač teploty v zásobníku pro elektrickou topnou tyč T_BW_WP...snímač teploty v zásobníku pro tepelné čerpadlo T_RAUM...interiérový teplotní snímač T_SOLE...snímač teploty solanky UP-SOLE...cirkulační čerpadlo solanky WRG...zpětné získávání tepla ZUL...čerstvý vzduch _01

32 Kompaktní jednotky aerosmart l Strana 4 32 Ventilační modul Ovládání ventilátorů je založeno na čtyřstupňové regulaci: Ventilační stupeň 0 = ventilace vypnuta Ventilační stupeň 1 = snížené množství vzduchu (ventilační stupeň 2 minus 30 %) Ventilační stupeň 2 = jmenovité množství vzduchu Ventilační stupeň 3 = zvýšené množství vzduchu (ventilační stupeň 2 plus 30 %) Ventilační stupně se nastavují manuálně nebo automaticky. V automatickém provozním režimu je nastavování ventilačních stupňů řízeno časovými spínacími hodinami nebo regulací v závislosti na obsahu CO 2 ve vzduchu. Na každý den v týdnu lze nastavit jiný automatický program. Přepnutí z letního období na zimní proběhne automaticky. Kvůli uzpůsobení parametrům budovy a za účelem vyrovnání rozdílů v potrubní síti lze jmenovité množství vzduchu nastavit odděleně pro čerstvý a pro odpadní vzduch. Přídavné funkce: kontrola výměny filtrů jemných i hrubých prachových částic kontrola otáček a výpadku ventilátorů integrace do požární signalizace (vypnutí ventilátorů) funkce Party vypnutí ventilátorů při otevření revizních dvířek externí zapnutí ventilačního stupně 3 (např. hygrostat) Modul tepelného čerpadla Tepelné čerpadlo zajišťuje následující funkce: - ohřev užitkové vody - vytápění interiéru prostřednictvím čerstvého vzduchu Ohřev teplé vody má přednost, dokud teplota v zásobníku nedosáhne určité hodnoty. To zaručuje přípravu dostatečného množství teplé vody a současně zvyšuje účinnost tepelného čerpadla. Přídavná funkce: blokování zapnutí tepelného čerpadla zařízením pro sledování nízkého a vysokého tarifu el. energie Elektrická topná tyč Zásobník teplé užitkové vody lze vybavit elektrickou topnou tyčí s integrovaným bezpečnostním omezovačem teploty. Tato elektrická topná tyč se aktivuje manuálně prostřednictvím funkce KOUPEL+ [BAD+] v okamžiku, kdy se očekává velmi vysoká spotřeba teplé vody. Při výpadku tepelného čerpadla se elektrická topná tyč zapne automaticky, aby byl i nadále zajištěn ohřev vody. Přídavná funkce: cyklický ohřev užitkové vody na 60 C (168h) Předehřev venkovního vzduchu Venkovní vzduch vstupující do ventilační jednotky musí mít teplotu nejméně -3 C. K udržování teploty venkovního vzduchu nad bodem mrazu slouží zemní výměník tepla (EWT), solankový výměník tepla (Sole-WT) nebo protimrazová ochrana (FSH, pouze při normované dimenzovací teplotě > -6 C). Dohřev čerstvého vzduchu Jako elektrické přídavné topení se používá PTC článek nebo jiný topný článek v jiskrově bezpečném provedení _01

33 Kompaktní jednotky aerosmart l Strana 4 33 Řízení a kontrola Souhru všech komponent např. regulaci počtu otáček ventilátorů, provozní stav tepelného čerpadla atd. zajišťuje mikroprocesorové řízení. Koncepci dotváří různé interní funkce ventilační jednotky, jako je efektivní odtávání, výzva k výměně filtrů, chybová paměť, počítadlo provozních hodin a kontrola všech snímačů. K ovládání systému a zobrazování provozních stavů a poruch slouží připojený interiérový ovládací panel. Tento interiérový ovládací panel je s ventilační jednotkou spojen ovládacím vedením. Samostatný zdroj elektrické energie není potřeba. Vzhledem k tomu, že součástí interiérového ovládacího panelu je interiérový teplotní snímač, je třeba dbát na vhodné umístění ovládacího panelu v budově. Kótovaný výkres aerosmart l R (pravostranné provedení) Zobrazen je čelní náhled bez vnějšího revizního krytu ventilačního modulu. 1 Venkovní vzduch (Ø 160) 2 Odpadní vzduch (Ø 160) 3 Vypouštěný vzduch (Ø 160) 4 Čerstvý vzduch (Ø 160) 5 Řídicí jednotka 6 Filtr venkovního vzduchu 7 Filtr odpadního vzduchu 8 Kabelová průchodka 9 Odvod kondenzátu Modul tepelného čerpadla 11 Zásobník TUV 12 Studená voda, 3 4 vnitřní závit 13 Teplá voda, 3 4 vnitřní závit 14 Průchodka pro odvod kondenzátu _01

34 Kompaktní jednotky aerosmart l Strana 4 34 Kótovaný výkres aerosmart l L (levostranné provedení) Zobrazen je čelní náhled bez vnějšího revizního krytu ventilačního modulu. 1 Venkovní vzduch (Ø 160) 2 Odpadní vzduch (Ø 160) 3 Vypouštěný vzduch (Ø 160) 4 Čerstvý vzduch (Ø 160) 5 Řídicí jednotka 6 Filtr venkovního vzduchu 7 Filtr odpadního vzduchu 8 Kabelová průchodka 9 Odvod kondenzátu Modul tepelného čerpadla 11 Zásobník TUV 12 Studená voda, 3 4 vnitřní závit 13 Teplá voda, 3 4 vnitřní závit 14 Průchodka pro odvod kondenzátu _01

35 Kompaktní jednotky aerosmart l Strana 4 35 Technické údaje Napájení ze sítě V AC / 50 Hz Doporučená vstupní ochrana (síťové vedení 1)...16 A Doporučená vstupní ochrana (síťové vedení 2)...13 A Jmenovité množství vzduchu m 3 /h Maximální množství vzduchu při 170 Pa externě m 3 /h Tepelná účinnost ventilačního modulu na straně čerstvého vzduchu, za sucha...85 % Tepelná účinnost ventilačního modulu na straně vypouštěného vzduchu, efektivně podle PHI...78 % Maximální příkon ventilátorů (celkem) W Elektrická účinnost celého zařízení (při teplotě venk. vzduchu [AUL] = +3 C) 4,7 Maximální příkon tepelného čerpadla (při tc = 50 C) W Jmenovité provozní podmínky tepelného čerpadla při teplotě venkovního vzduchu (AUL) +5 C, teplotě odpadního vzduchu (ABL) 21 C, rel. vlhkost 40 %: Příkon tepelného čerpadla W Tepelný výkon tepelného čerpadla W Topný faktor (COP)...3,55 Maximální provozní proud tepelného čerpadla...2,4 A Maximální náběhový proud...17 A Maximální příkon elektrické topné tyče W Akustický výkon při jmenovitém množství vzduchu a 100 Pa externě: Pouzdro...45 db(a) Hrdlo čerstvého vzduchu...48 db(a) Hrdlo odpadního vzduchu...48 db(a) Hmotnost kg Chladivo...R134a _01

36 Kompaktní jednotky aerosmart l Strana 4 36 Vzduchotechnické údaje Graf znázorňuje příkon a elektrickou účinnost (přerušovaná čára) ventilátorů včetně ztrát způsobených přeměnou energie v závislosti na externí ztrátě tlaku. A1...elektrická účinnost [Wh/m³] při 150 Pa A2...elektrická účinnost [Wh/m³] při 100 Pa B1...příkon [W] při 150 Pa B2...příkon [W] při 100 Pa V...objemový tok Údaje tepelného čerpadla V následujícím grafu je znázorněn tepelný výkon, odběr proudu a topný faktor tepelného čerpadla v závislosti na vstupujícím venkovním vzduchu (ze zemního výměníku tepla). Pro odpadní vzduch platí následující podmínky: 21 C / 40 % rel. vlhk. Charakteristiky křivek platí pro kondenzační teplotu 40 C, což je střední hodnota blízká praxi pro provozní stavy Ohřev užitkové vody (odpadní teplo kompresoru se využívá pro ohřev vzduchu v interiéru), Vytápění interiéru při současném ohřevu užitkové vody a Vytápění interiéru při ohřáté užitkové vodě _01

37 Kompaktní jednotky aerosmart l Strana 4 37 A...celkový tepelný výkon tepelného čerpadla pro vytápění interiéru a ohřev teplé užitkové vody [W] B...topný faktor tepelného čerpadla C...příkon kompresoru [W] T_AUL teplota venkovního vzduchu na vstupu do ventilační jednotky Celkový tepelný výkon a elektrická účinnost Následující graf znázorňuje celkový tepelný výkon. Tento výkon zahrnuje výkon rekuperativního zpětného získávání tepla, který klesá se stoupající teplotou venkovního vzduchu, a výkon tepelného čerpadla, který s rostoucí teplotou venkovního vzduchu stoupá. Dále je zde patrná celková elektrická účinnost, která vyplývá z celkového tepelného výkonu v poměru k celkovému proudu použitému pro tepelné čerpadlo, pomocné pohony a ventilátory. A...výkon zpětného získávání tepla [W] B...výkon tepelného čerpadla [W] C...elektrická účinnost T_AUL teplota venkovního vzduchu na vstupu do ventilační jednotky _01

38 Kompaktní jednotky aerosmart l Strana 4 38 Přípojky Veškeré přípojky smějí připojovat pouze odborní pracovníci s příslušným oprávněním. Dbejte prosím rovněž pokynů uvedených v kapitole Pokyny k instalaci a provozu. Vzduchotechnické přípojky Vzduchotechnické přípojky (4 DN 160) se nacházejí na boční straně jednotky. Připojovací hrdla jsou opatřena pryžovým těsněním. Potrubní přípojky lze snáze připojit, pokud se potřou kluzným prostředkem bez obsahu kyselin. Tlumiče hluku Doporučujeme namontovat na stranu čerstvého i odpadního vzduchu ventilační jednotky následující tlumiče hluku: Tlumiče hluku: primární tlumič hluku (hlavní potrubí): Westersilent DN 160, délka 1000 tlumič hluku přenášeného potrubím (do každé větve): Quadrosilent DN 100, délka 500 Toto dimenzování platí při externích ztrátách tlaku 100 Pa. Při vyšších tlakových ztrátách je nutné výběr tlumičů hluku přizpůsobit. Bližší informace a objednací čísla najdete v kapitole Příslušenství. Přípojka studené / teplé vody Pro připojení studené a teplé vody je na modulu bojleru na levé a pravé straně k dispozici 3/4 přípojka s vnitřním závitem. Přípojka pro odvod kondenzátu Za účelem odvodu kondenzátu do kanalizačního systému je na dně jednotky umístěna 3 4 přípojka s vnějším závitem. Připojenou hadici lze do pouzdra jednotky zavést z obou stran. Přípojka musí být provedena formou sifonu a před uvedením do provozu naplněna vodou _01

39 Kompaktní jednotky aerosmart l Strana 4 39 Elektrické přípojky Připojovací kabely musejí být do jednotky zavedeny k tomu určeným otvorem ve vnitřním revizním krytu. Po připojení kabelů je nutné je pomocí kabelových spon připevnit k závěsům určeným k tomuto účelu. Elektrické přípojky musejí být provedeny následovně: 1) doplňkové, resp. volitelné vybavení * Viz odstavec Vypínání dodavatelem elektrické energie. ** Varianty zapojení viz Příslušenství topný článek PTC / protimrazová ochrana (FSH). *** Při použití solankového výměníku tepla (Sole-WT) nebo protimrazové ochrany (FSH) není potřeba. BRAND...kontakt požární signalizace (2 0,75²) CO2...snímač CO 2 (3 0,5²) EVU...vypínání dodavatelem elektrické energie zapnuté (2 0,75²) FSH...protimrazová ochrana K-HST2...kontakt topný stupeň 2 (max. 2,5 A!) LST3_EXT...ventilační stupeň 3 s externím spínačem (2 0,75²) RBG...interiérový ovládací panel (kabel twisted pair KAT 5 s konektory RJ45) T_AUL...snímač teploty venkovního vzduchu (2 0,5²) T_SOLE...snímač teploty solanky (2 0,5²) UP-SOLE...cirkulační čerpadlo solankového okruhu (3 1,5²) Vypínání dodavatelem el. energie Za účelem samostatného vypínání tepelného čerpadla dodavatelem elektrické energie (podle nízkého a vysokého tarifu) je nutné instalovat oddělené síťové napájení pro motor kompresoru jednotky. Dále musí být prostřednictvím přídavného ovládacího vedení signalizováno, že došlo k vypnutí dodavatelem elektrické energie. Pokud není vypínání dodavatelem el. energie instalováno, může se jednotka připojit pomocí síťového vedení. Informace pro objednání aerosmart l R (pravostranné provedení) aerosmart l L (levostranné provedení) _01
