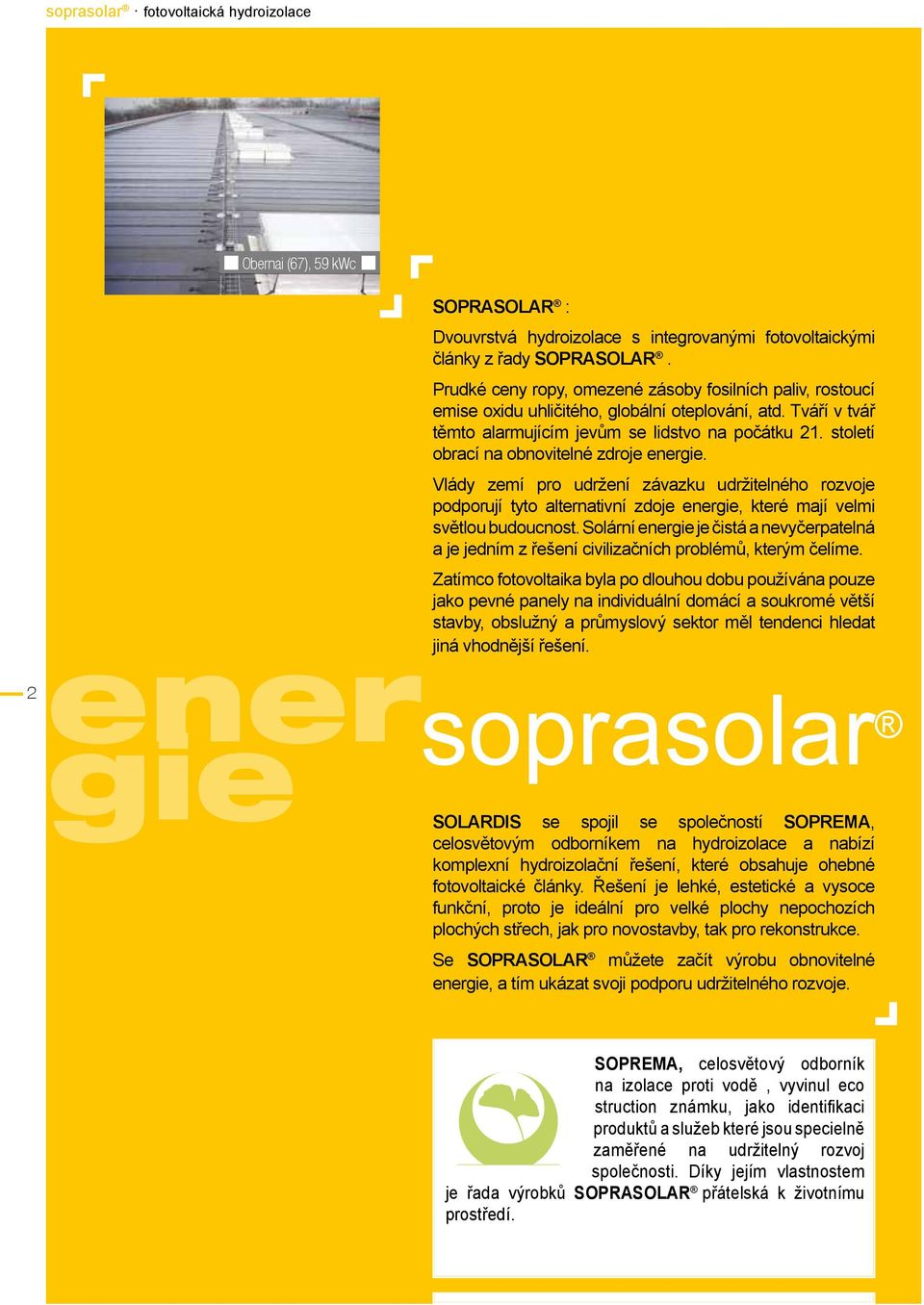

2 soprasolar fotovoltaická hydroizolace Obernai (67), 59 kwc 2ener SOPRASOLAR : Dvouvrstvá hydroizolace s integrovanými fotovoltaickými články z řady SOPRASOLAR. Prudké ceny ropy, omezené zásoby fosilních paliv, rostoucí emise oxidu uhličitého, globální oteplování, atd. Tváří v tvář těmto alarmujícím jevům se lidstvo na počátku 21. století obrací na obnovitelné zdroje energie. Vlády zemí pro udržení závazku udržitelného rozvoje podporují tyto alternativní zdoje energie, které mají velmi světlou budoucnost. Solární energie je čistá a nevyčerpatelná a je jedním z řešení civilizačních problémů, kterým čelíme. Zatímco fotovoltaika byla po dlouhou dobu používána pouze jako pevné panely na individuální domácí a soukromé větší stavby, obslužný a průmyslový sektor měl tendenci hledat jiná vhodnější řešení. gie soprasolar SOLARDIS se spojil se společností SOPREMA, celosvětovým odborníkem na hydroizolace a nabízí komplexní hydroizolační řešení, které obsahuje ohebné fotovoltaické články. Řešení je lehké, estetické a vysoce funkční, proto je ideální pro velké plochy nepochozích plochých střech, jak pro novostavby, tak pro rekonstrukce. Se SOPRASOLAR můžete začít výrobu obnovitelné energie, a tím ukázat svoji podporu udržitelného rozvoje. SOPREMA, celosvětový odborník na izolace proti vodě, vyvinul eco struction známku, jako identifikaci produktů a služeb které jsou specielně zaměřené na udržitelný rozvoj společnosti. Díky jejím vlastnostem je řada výrobků SOPRASOLAR přátelská k životnímu prostředí.

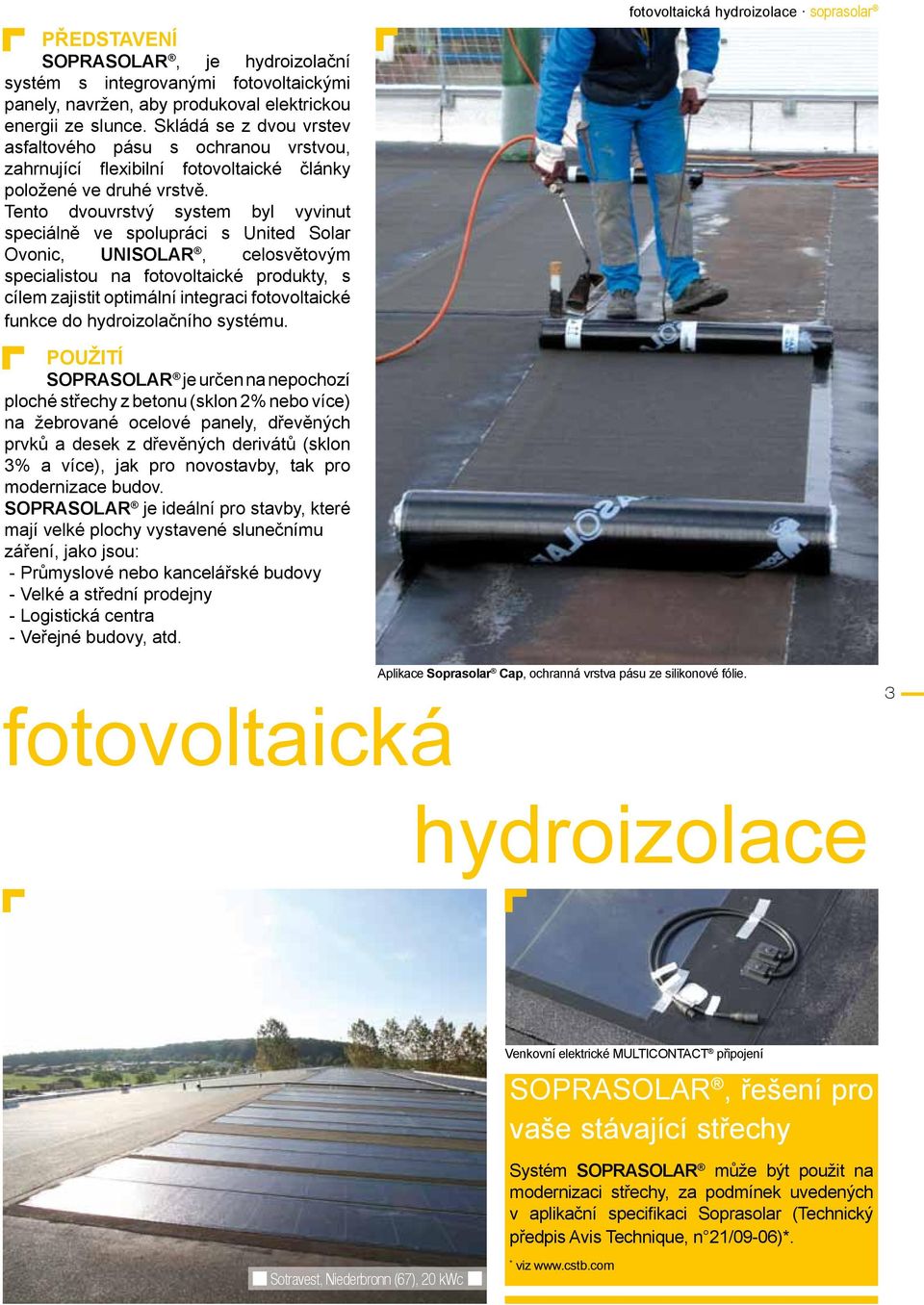

3 Představení SOPRASOLAR, je hydroizolační systém s integrovanými fotovoltaickými panely, navržen, aby produkoval elektrickou energii ze slunce. Skládá se z dvou vrstev asfaltového pásu s ochranou vrstvou, zahrnující flexibilní fotovoltaické články položené ve druhé vrstvě. Tento dvouvrstvý system byl vyvinut speciálně ve spolupráci s United Solar Ovonic, UNISOLAR, celosvětovým specialistou na fotovoltaické produkty, s cílem zajistit optimální integraci fotovoltaické funkce do hydroizolačního systému. fotovoltaická hydroizolace soprasolar Použití SOPRASOLAR je určen na nepochozí ploché střechy z betonu (sklon 2% nebo více) na žebrované ocelové panely, dřevěných prvků a desek z dřevěných derivátů (sklon 3% a více), jak pro novostavby, tak pro modernizace budov. SOPRASOLAR je ideální pro stavby, které mají velké plochy vystavené slunečnímu záření, jako jsou: - Průmyslové nebo kancelářské budovy - Velké a střední prodejny - Logistická centra - Veřejné budovy, atd. fotovoltaická Aplikace Soprasolar Cap, ochranná vrstva pásu ze silikonové fólie. 3 hydroizolace Venkovní elektrické multicontact připojení SOPRASOLAR, řešení pro vaše stávající střechy Systém SOPRASOLAR může být použit na modernizaci střechy, za podmínek uvedených v aplikační specifikaci Soprasolar (Technický předpis Avis Technique, n 21/09-06)*. Sotravest, Niederbronn (67), 20 kwc * viz

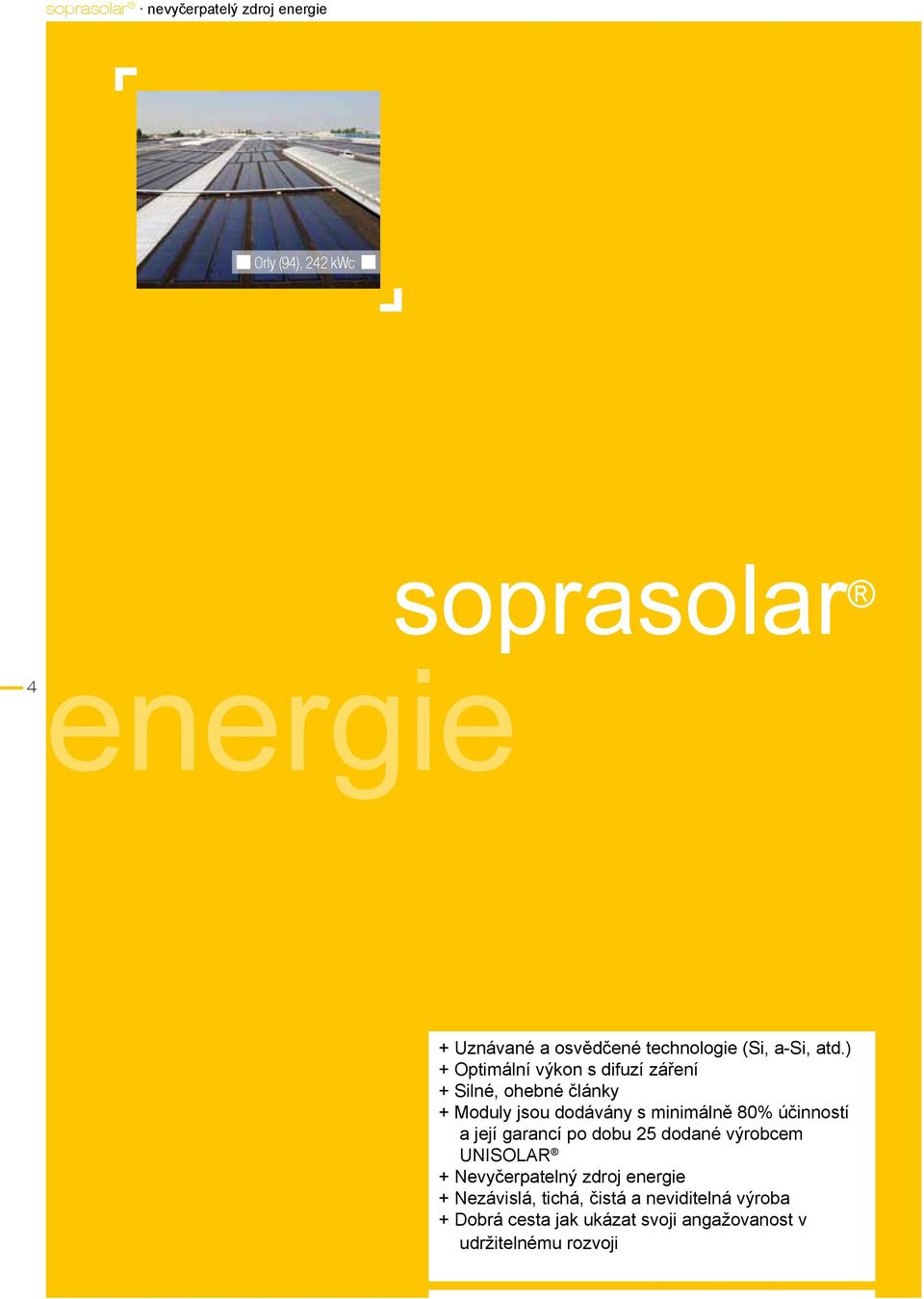

4 soprasolar nevyčerpatelý zdroj energie Orly (94), 242 kwc 4 soprasolar energie + Uznávané a osvědčené technologie (Si, a-si, atd.) + Optimální výkon s difuzí záření + Silné, ohebné články + Moduly jsou dodávány s minimálně 80% účinností a její garancí po dobu 25 dodané výrobcem Unisolar + Nevyčerpatelný zdroj energie + Nezávislá, tichá, čistá a neviditelná výroba + Dobrá cesta jak ukázat svoji angažovanost v udržitelnému rozvoji

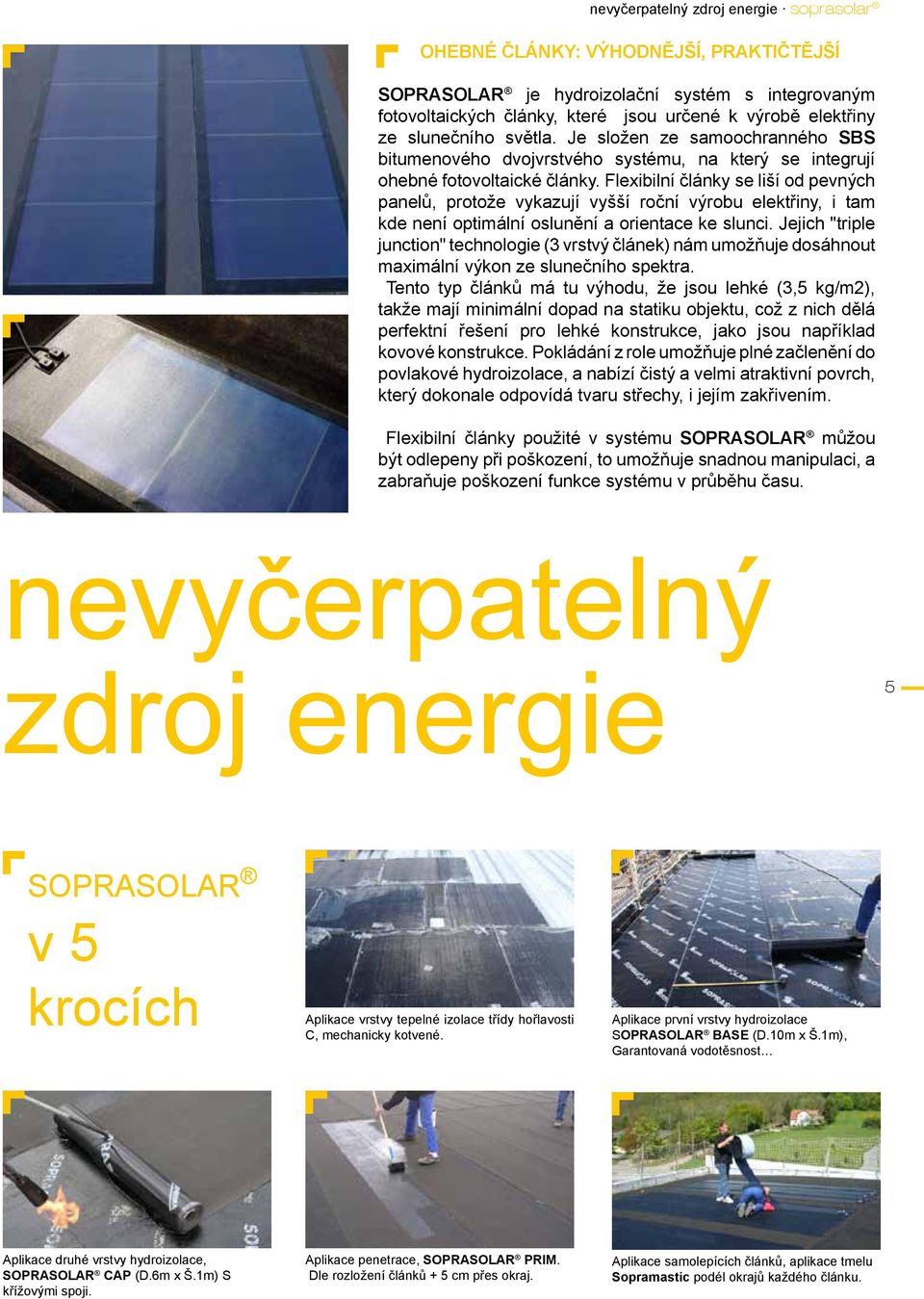

5 nevyčerpatelný zdroj energie soprasolar OHEBNÉ ČLÁNKY: VÝHODNĚJŠÍ, PRAKTIČTĚJŠÍ SOPRASOLAR je hydroizolační systém s integrovaným fotovoltaických články, které jsou určené k výrobě elektřiny ze slunečního světla. Je složen ze samoochranného SBS bitumenového dvojvrstvého systému, na který se integrují ohebné fotovoltaické články. Flexibilní články se liší od pevných panelů, protože vykazují vyšší roční výrobu elektřiny, i tam kde není optimální oslunění a orientace ke slunci. Jejich "triple junction" technologie (3 vrstvý článek) nám umožňuje dosáhnout maximální výkon ze slunečního spektra. Tento typ článků má tu výhodu, že jsou lehké (3,5 kg/m2), takže mají minimální dopad na statiku objektu, což z nich dělá perfektní řešení pro lehké konstrukce, jako jsou například kovové konstrukce. Pokládání z role umožňuje plné začlenění do povlakové hydroizolace, a nabízí čistý a velmi atraktivní povrch, který dokonale odpovídá tvaru střechy, i jejím zakřivením. Flexibilní články použité v systému SOPRASOLAR můžou být odlepeny při poškození, to umožňuje snadnou manipulaci, a zabraňuje poškození funkce systému v průběhu času. nevyčerpatelný zdroj energie 5 SOPRASOLAR v 5 krocích Aplikace vrstvy tepelné izolace třídy hořlavosti C, mechanicky kotvené. Aplikace první vrstvy hydroizolace SOPRASOLAR BASE (D.10m x Š.1m), Garantovaná vodotěsnost Aplikace druhé vrstvy hydroizolace, Soprasolar Cap (D.6m x Š.1m) S křížovými spoji. Aplikace penetrace, Soprasolar Prim. Dle rozložení článků + 5 cm přes okraj. Aplikace samolepících článků, aplikace tmelu Sopramastic podél okrajů každého článku.

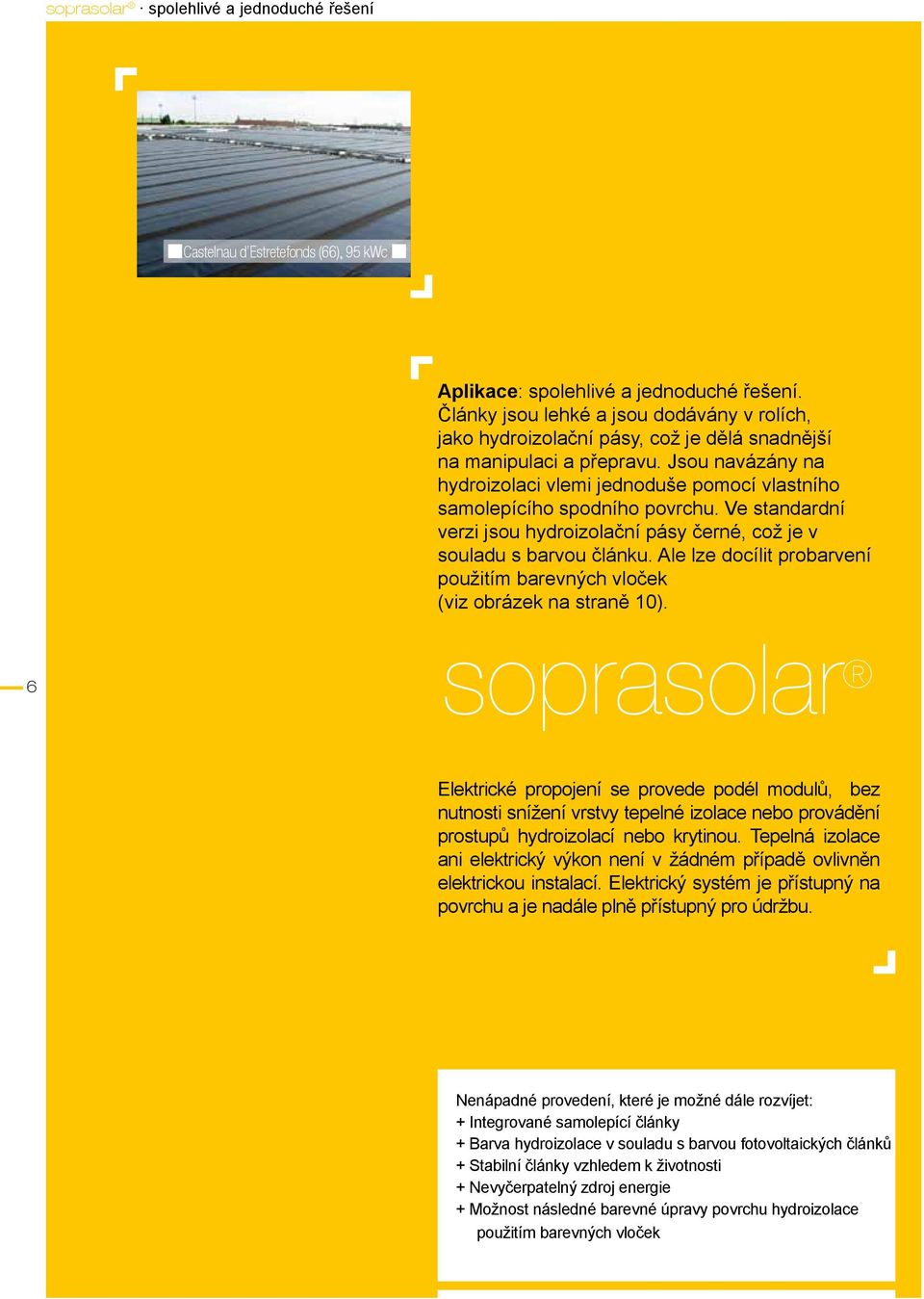

6 soprasolar spolehlivé a jednoduché řešení Castelnau d Estretefonds (66), 95 kwc Aplikace: spolehlivé a jednoduché řešení. Články jsou lehké a jsou dodávány v rolích, jako hydroizolační pásy, což je dělá snadnější na manipulaci a přepravu. Jsou navázány na hydroizolaci vlemi jednoduše pomocí vlastního samolepícího spodního povrchu. Ve standardní verzi jsou hydroizolační pásy černé, což je v souladu s barvou článku. Ale lze docílit probarvení použitím barevných vloček (viz obrázek na straně 10). soprasolar 6 Elektrické propojení se provede podél modulů, bez nutnosti snížení vrstvy tepelné izolace nebo provádění prostupů hydroizolací nebo krytinou. Tepelná izolace ani elektrický výkon není v žádném případě ovlivněn elektrickou instalací. Elektrický systém je přístupný na povrchu a je nadále plně přístupný pro údržbu. Nenápadné provedení, které je možné dále rozvíjet: + Integrované samolepící články + Barva hydroizolace v souladu s barvou fotovoltaických článků + Stabilní články vzhledem k životnosti + Nevyčerpatelný zdroj energie + Možnost následné barevné úpravy povrchu hydroizolace použitím barevných vloček

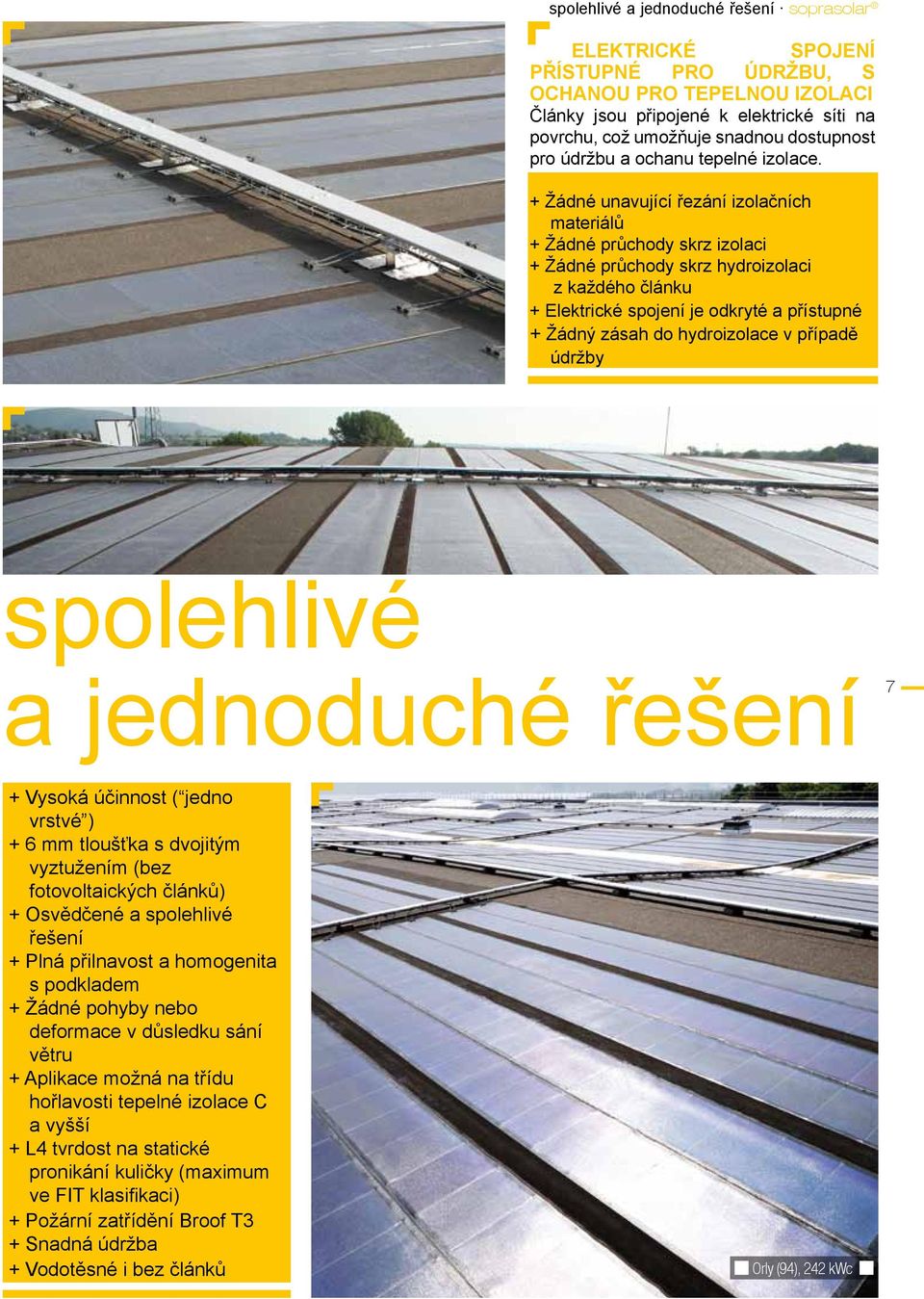

7 spolehlivé a jednoduché řešení soprasolar ELEKTRICKÉ SPOJENÍ PŘÍSTUPNÉ PRO ÚDRŽBU, S OCHANOU PRO TEPELNOU IZOLACI Články jsou připojené k elektrické síti na povrchu, což umožňuje snadnou dostupnost pro údržbu a ochanu tepelné izolace. + Žádné unavující řezání izolačních materiálů + Žádné průchody skrz izolaci + Žádné průchody skrz hydroizolaci z každého článku + Elektrické spojení je odkryté a přístupné + Žádný zásah do hydroizolace v případě údržby spolehlivé a jednoduché řešení 7 + Vysoká účinnost ( jedno vrstvé ) + 6 mm tloušťka s dvojitým vyztužením (bez fotovoltaických článků) + Osvědčené a spolehlivé řešení + Plná přilnavost a homogenita s podkladem + Žádné pohyby nebo deformace v důsledku sání větru + Aplikace možná na třídu hořlavosti tepelné izolace C a vyšší + L4 tvrdost na statické pronikání kuličky (maximum ve FIT klasifikaci) + Požární zatřídění Broof T3 + Snadná údržba + Vodotěsné i bez článků Orly (94), 242 kwc

8 soprasolar princip fungování Solarevent, Bourget du Lac (73), 1 kwc Princip fungování Principem fotovoltaických systémů je vyrábět elektřinu a prodávat ji zpět distribuční společnosti za velmi atraktivní cenu, která je vyšší než kupní cena a je určená vládou (s poviností zakoupit příslušenství). Konkrétně, stejnosměrný proud vyráběný fotovoltaickými moduly je měněn na střídavý proud v invertoru a pak posílán do energetické sítě. Jsou potřeba dva měřiče jeden na měření elektřiny generované fotovoltaickým systémem a posílaném do sítě a další pro měření elektrické energie nakupované (konvenční elektroměr). soprasolar 8 Francouzký technický souhlas CSTB, Avis Technique 21/09-06, Soprasolar je prvním integorvaným fotovoltaickým bitumenovým hydroizolačním systémem uznaným tímto souhlasem. *CSTB: Stavební technický a vědecký výbor

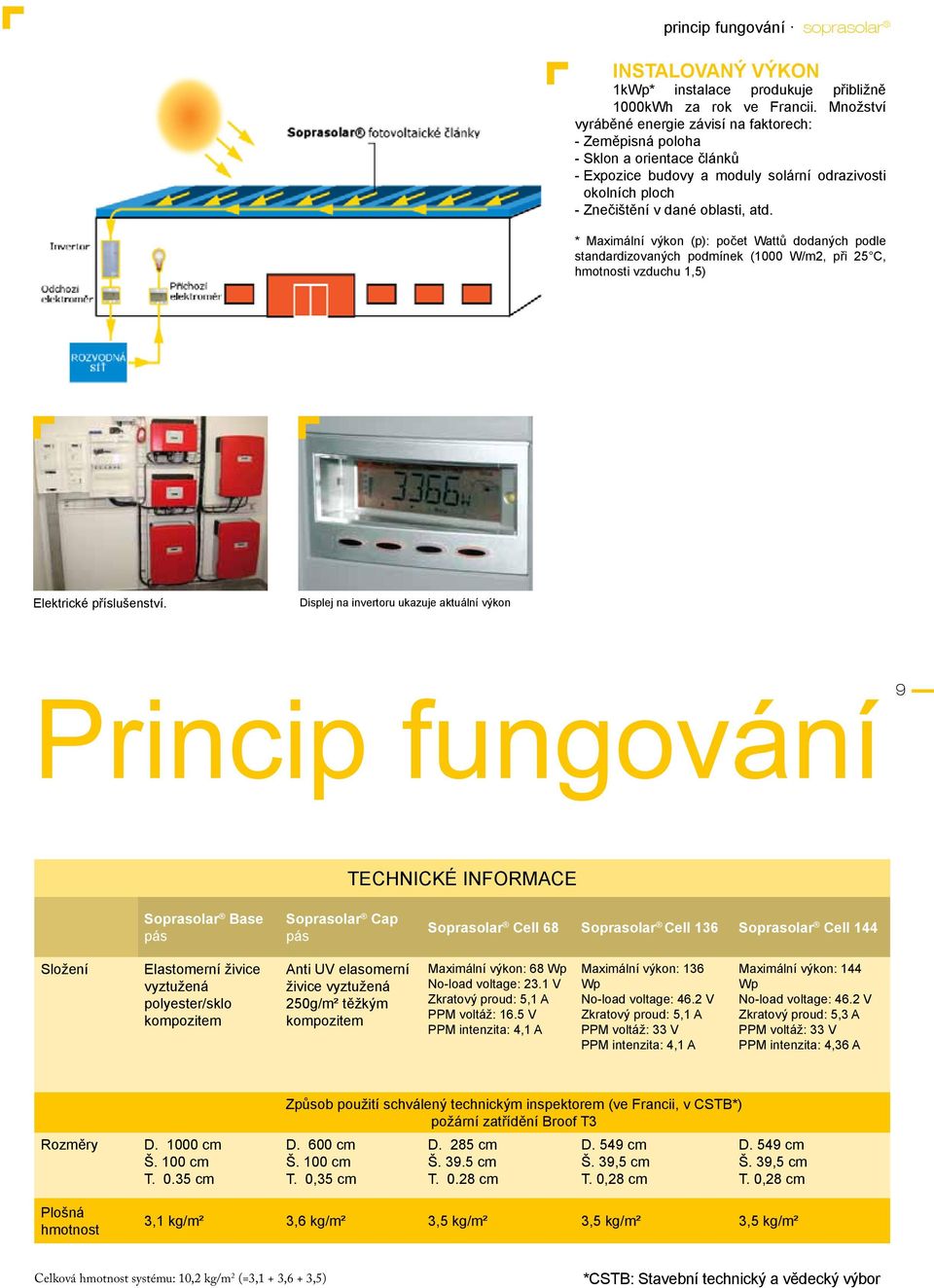

9 princip fungování soprasolar INSTALOVANÝ VÝKON 1kWp* instalace produkuje přibližně 1000kWh za rok ve Francii. Množství vyráběné energie závisí na faktorech: - Zeměpisná poloha - Sklon a orientace článků - Expozice budovy a moduly solární odrazivosti okolních ploch - Znečištění v dané oblasti, atd. * Maximální výkon (p): počet Wattů dodaných podle standardizovaných podmínek (1000 W/m2, při 25 C, hmotnosti vzduchu 1,5) Elektrické příslušenství. Displej na invertoru ukazuje aktuální výkon Princip fungování 9 technické informace Soprasolar Base pás Soprasolar Cap pás Soprasolar Cell 68 Soprasolar Cell 136 Soprasolar Cell 144 Složení Elastomerní živice vyztužená polyester/sklo kompozitem Anti UV elasomerní živice vyztužená 250g/m² těžkým kompozitem Maximální výkon: 68 Wp No-load voltage: 23.1 V Zkratový proud: 5,1 A PPM voltáž: 16.5 V PPM intenzita: 4,1 A Maximální výkon: 136 Wp No-load voltage: 46.2 V Zkratový proud: 5,1 A PPM voltáž: 33 V PPM intenzita: 4,1 A Maximální výkon: 144 Wp No-load voltage: 46.2 V Zkratový proud: 5,3 A PPM voltáž: 33 V PPM intenzita: 4,36 A Rozměry D cm Š. 100 cm T cm Způsob použití schválený technickým inspektorem (ve Francii, v CSTB*) požární zatřídění Broof T3 D. 600 cm Š. 100 cm T. 0,35 cm D. 285 cm Š cm T cm D. 549 cm Š. 39,5 cm T. 0,28 cm D. 549 cm Š. 39,5 cm T. 0,28 cm Plošná hmotnost 3,1 kg/m² 3,6 kg/m² 3,5 kg/m² 3,5 kg/m² 3,5 kg/m² Celková hmotnost systému: 10,2 kg/m 2 (=3,1 + 3,6 + 3,5) *CSTB: Stavební technický a vědecký výbor

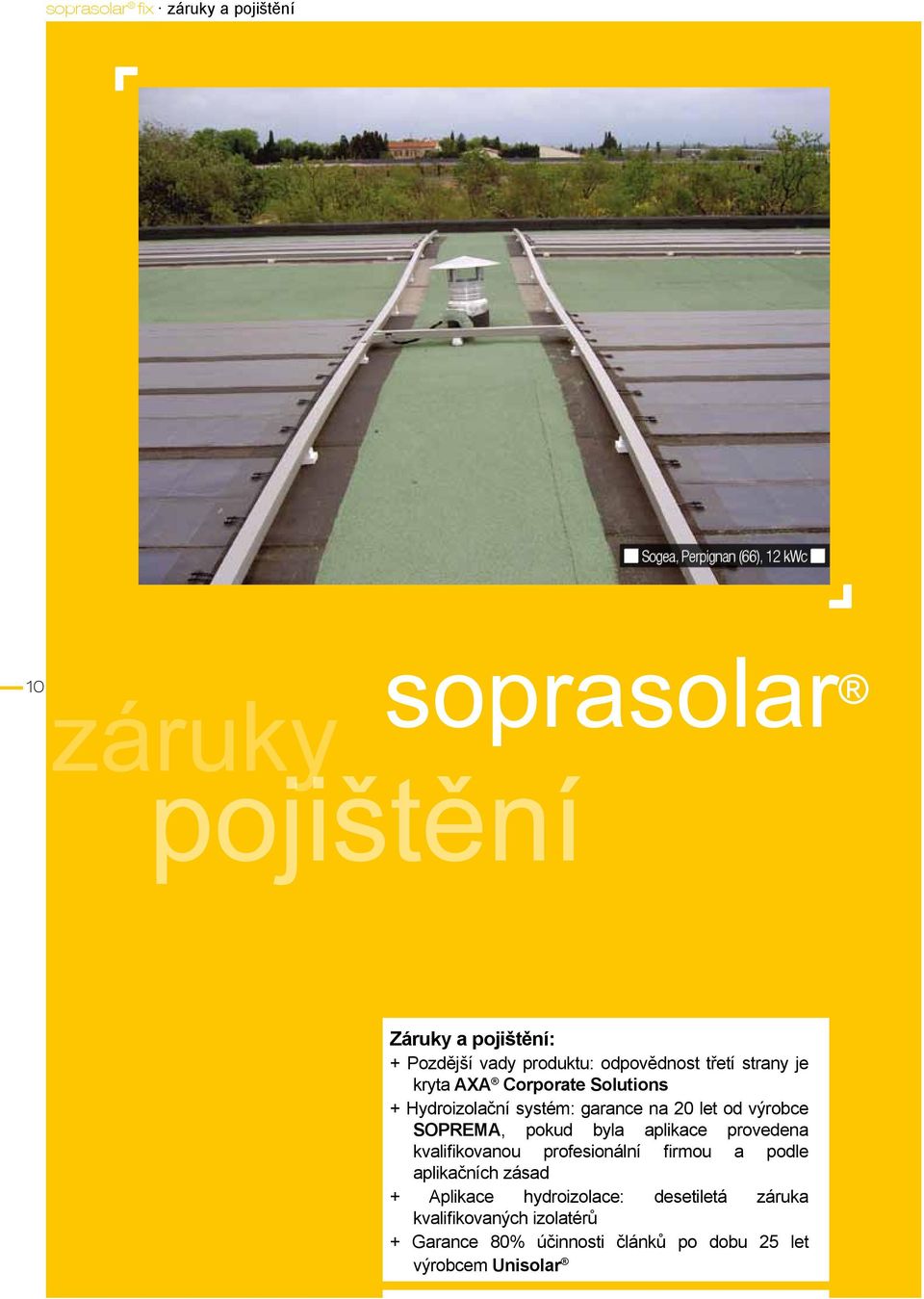

10 soprasolar fix záruky a pojištění Sogea, Perpignan (66), 12 kwc soprasolar 10 záruky pojištění Záruky a pojištění: + Pozdější vady produktu: odpovědnost třetí strany je kryta AXA Corporate Solutions + Hydroizolační systém: garance na 20 let od výrobce SOPREMA, pokud byla aplikace provedena kvalifikovanou profesionální firmou a podle aplikačních zásad + Aplikace hydroizolace: desetiletá záruka kvalifikovaných izolatérů + Garance 80% účinnosti článků po dobu 25 let výrobcem Unisolar

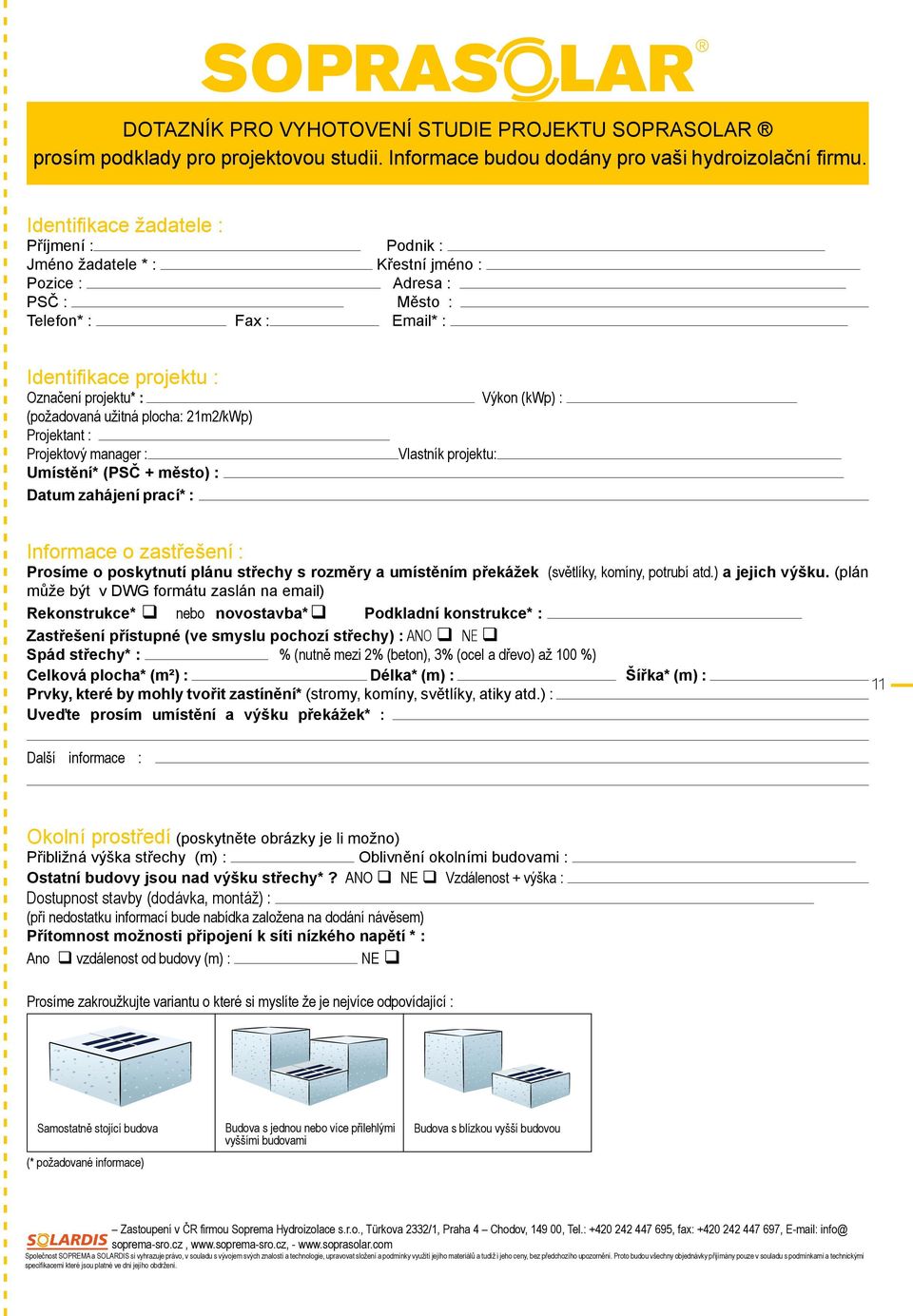

11 DOTAZNÍK PRO VYHOTOVENÍ STUDIE PROJEKTU SOPRASOLAR prosím podklady pro projektovou studii. Informace budou dodány pro vaši hydroizolační firmu. Identifikace žadatele : Příjmení : Podnik : Jméno žadatele * : Křestní jméno : Pozice : Adresa : PSČ : Město : Telefon* : Fax : * : Identifikace projektu : Označení projektu* : Výkon (kwp) : (požadovaná užitná plocha: 21m2/kWp) Projektant : Projektový manager : Umístění* (PSČ + město) : Datum zahájení prací* : Vlastník projektu: Informace o zastřešení : Prosíme o poskytnutí plánu střechy s rozměry a umístěním překážek (světlíky, komíny, potrubí atd.) a jejich výšku. (plán může být v DWG formátu zaslán na ) Rekonstrukce* nebo novostavba* Podkladní konstrukce* : Zastřešení přístupné (ve smyslu pochozí střechy) : ano ne Spád střechy* : % (nutně mezi 2% (beton), 3% (ocel a dřevo) až 100 %) Celková plocha* (m²) : Délka* (m) : Šířka* (m) : Prvky, které by mohly tvořit zastínění* (stromy, komíny, světlíky, atiky atd.) : Uveďte prosím umístění a výšku překážek* : Další informace : 11 Okolní prostředí (poskytněte obrázky je li možno) Přibližná výška střechy (m) : Oblivnění okolními budovami : Ostatní budovy jsou nad výšku střechy*? Ano ne Vzdálenost + výška : Dostupnost stavby (dodávka, montáž) : (při nedostatku informací bude nabídka založena na dodání návěsem) Přítomnost možnosti připojení k síti nízkého napětí * : Ano vzdálenost od budovy (m) : NE Prosíme zakroužkujte variantu o které si myslíte že je nejvíce odpovídající : Samostatně stojící budova (* požadované informace) Budova s jednou nebo více přilehlými vyššími budovami Budova s blízkou vyšší budovou S Zastoupení v ČR firmou Soprema Hydroizolace s.r.o., Türkova 2332/1, Praha 4 Chodov, , Tel.: , fax: , info@ LARDIS soprema-sro.cz, Společnost SOPREMA a SOLARDIS si vyhrazuje právo, v souladu s vývojem svých znalostí a technologie, upravovat složení a podmínky využití jejího materiálů a tudíž i jeho ceny, bez předchozího upozornění. Proto budou všechny objednávky přijímány pouze v souladu s podmínkami a technickými specifikacemi které jsou platné ve dni jejího obdržení.
