2 * *Střecha chrání budovu před klimatickými vlivy, především deštěm, sněhem a větrem *Zpravidla plní i tepelně izolační funkci *Na správné funkci střechy závisí i do značné míry životnost celé budovy *Volba typu konstrukce zastřešení a jeho tvaru podstatným způsobem ovlivňuje celkový architektonický výraz exteriéru i interiéru budovy

3 * *Nosné střešní konstrukce přenáší zatížení od jednoho případně více střešních plášťů, doplňkových konstrukcí, sněhu, větru, vody a provozu na svislé nosné části objektu *Střešní plášť (jednoho nebo několika, oddělených vzduchovými mezerami), tj. vnější ochranné souvrství se střešní krytinou na vnější straně konstrukce *Doplňkových konstrukcí a prvků/ podhled střechy

4 * *Ploché menší nebo rovno 5 *Sklonité šikmé (sklon 5 až 45 ) * - strmé (sklon 45 až 90 )

5 *

6 *Výhody: - zmenšuje celkovou výšku budovy * - možnost zastřešení členitých půdorysů * - možnost účelového využití střešních ploch * - snadná přístupnost * - úspora materiálu * - menší pracnost *Nevýhody: - nutný odborný návrh skladby střešních vrstev * - kontrola vnitřních vrstev bez porušení jiných vrstev není možná * - některá charakteristická místa bývají zdrojem poruch (styk střechy s atikou, průniky krytinou, vtoky, aj.) * - místa poruch se obtížně zjišťují, poruchy se pracně odstraňují

7 *VRSTVY PLOCHÉ STŘECHY *(Liší se s druhem použité kce!) *Nosná střešní kce přenáší zatížení ze střešního pláště, (klimatické a provozní zatížení) do ostatní nosných kcí objektu *Hydroizolační vrstva vodotěsná izolace chránící vnitřní prostory a vrstvy střešního pláště před atmosférickými vlivy *Tepelně izolační vrstva zajišťuje požadovanou teplotu vnitřního chráněného prostoru (minerální vlna, polystyren (EPS, XPS), lehčený beton, atp.) *Spádová vrstva vytváří požadovaný sklon střešní kce *Parotěsná vrstva omezuje či zamezuje pronikání vodní páry z vnitřního prostředí do střešního pláště *Drenážní vrstva odvodňuje souvrství střešního pláště na hydroizolační vrstvu *Další vrstvy spojovací, ochranná, separační, filtrační, vegetační, atd.

8 *HYDROIZOLAČNÍ VRSTVA *Nejdůležitější vlastností každé střechy je vodotěsnost *Asfaltové pásy tloušťka pásů obvykle 3-5 mm * - skládá se z horní krycí asfaltové vrstvy, nosné vložky, kterou tvoří tkanina ze skelných vláken, spodní krycí asfaltová vrstva *Fóliové pásy tloušťka fóliové hydroizolace 1,2 2 mm * - materiál měkčené PVC *Stěrkové izolace tekuté fólie * - asfaltové stěrky * - stěrky na bázi plastů

9

10 *Vlivy vnějšího prostředí výrazně ovlivňující materiál a kci střechy: * zeměpisná poloha + nadmořská výška * teplota vzduchu a její kolísání * déšť a jeho intenzita * zatížení sněhem a námrazou * účinky slunečního záření * seismická činnost * hluk a chvění * vlivy vnějšího a vnitřního provozu

11 * *Podle využití: * bez provozu/ nepochozí střecha, která umožňuje přístup pouze pro kontrolu stavu kce i zařízení na střeše pro nezbytnou údržbu * s provozem střecha určená pro účely dopravy, rekreace, sportu, technologického vybavení objektu, atp. + zelené střechy

12 *Podle počtu střešních plášťů: * jednoplášťová s klasickým pořadím vrstev, s opačným pořadím vrstev, kombinovaná * - střecha, která odděluje chráněné či vnitřní prostředí od vnějšího jedním střešním pláštěm * dvouplášťová - střecha, která odděluje chráněné či vnitřní prostředí od vnějšího dvěma střešními plášti, mezi nimiž je vzduchová mezera * - prostor mezi plášti (vzduchová vrstva) může být neprůlezný, průlezný či průchozí, nebo slouží jako půda * několikaplášťová střecha vytvořená několika střešními plášti oddělenými od sebe vzduchovými mezerami, bližší označení se volí dle počtu plášťů a dalších charakteristik, např. dvouplášťová, tříplášťová, atp. * - u plochých střech výjimečně

13 * * Jsou nejrozšířenějším typem plochých střech *Mezi jejich výhody oproti více plášťovým střechám patří: *- menší tloušťka střešního pláště *- jednodušší a rychlejší realizace *- nižší náklady na realizaci *- jednodušší realizace případných oprav a dodatečného zateplování *- více možností využití jejich povrchu (střechy pochůzné, pojížděné, zelené)

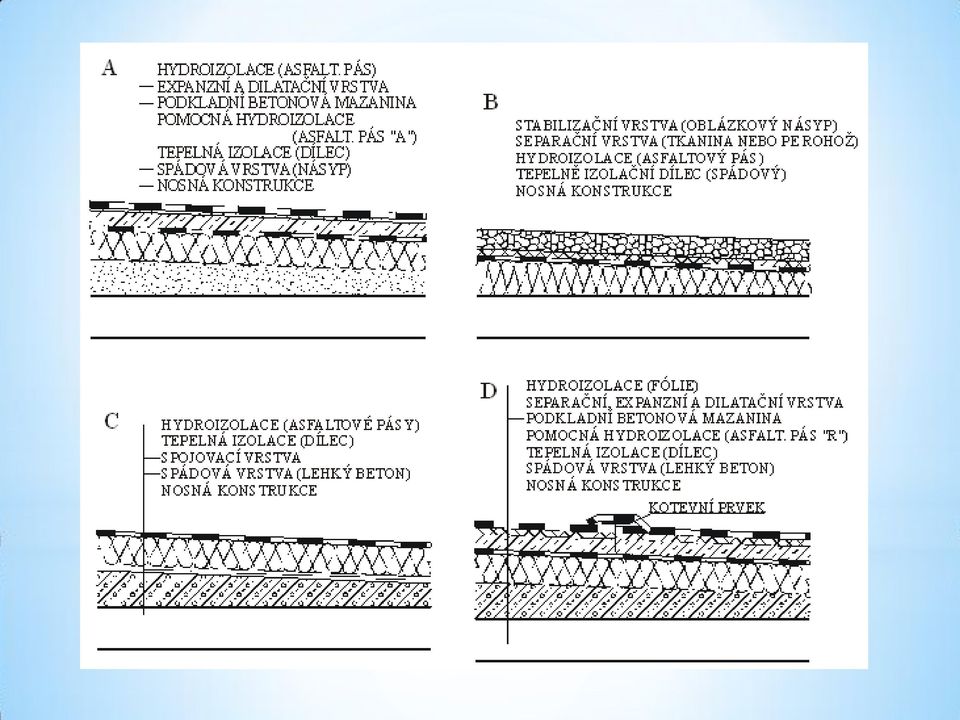

14 *BEZ TEPELNÉ IZOLACE *Vhodné pro střechy nad otevřeným prostorem nebo nad nevytápěnými objekty *Střecha plní funkci pouze nosnou a hydroizolační *Sklon střechy může být tvořen například nosnou konstrukcí *NEVĚTRANÉ S KLASICKÝM POŘADÍM VRSTEV *A) bez parotěsné vrstvy *B) s parotěsnou vrstvou *A) - kčně a technologicky nejjednodušší řešení * - nutnost tepelného posudku z důvodu poruch tepelně vlhkostního chování souvrství střešního pláště *B) - snížení, resp. úplné vyloučení kondenzace vodní páry ve skladbě ploché střechy je možno dosáhnout vhodným návrhem parotěsné vrstvy

15

16

17 *NEVĚTRANÉ S OPAČNÝM POŘADÍM VRSTEV *je zde zaměněna poloha vrstvy tepelné izolace a hydroizolace *hydroizolační vrstva je chráněna proti UV záření a povětrnostním vlivů delší životnost, minimální kondenzace vodní páry uvnitř střešního pláště

18 *STŘECHY KOMBINOVANÉ *kombinace střechy s klasickým a opačným pořadím vrstev *to znamená, že je tepelná izolace z části (asi 40%) umístěna pod hydroizolaci a z části (asi 60%) nad hydroizolací *toto řešení spojuje výhody střech s klasickým uspořádáním vrstev a střech s opačným uspořádáním vrstev *uvedený typ se navrhuje jak u nových střech, tak u rekonstrukcí stávajících střech, které mají nedostatečnou tloušťku tepelné izolace a nefunkční hydroizolaci

19

20 *ZELENÉ STŘECHY *Zelené střechy (resp. vegetační střechy, střešní zahrady) dotvářejí budovy z hlediska jejich architektonického výrazu a zároveň slouží pro využívání lidmi *je možno je kombinovat s pochůznými nebo pojížděnými střechami, popřípadě také se střechami využívanými jiným způsobem (rekreační plochy, hřiště, bazény, apod.) *vlastní vegetační souvrství se realizuje až po dokončení vlastních vrstev střešního pláště *u střech s klasickým pořadím vrstev po provedení hydroizolace, u střech s opačným pořadím vrstev a u střech kombinovaných pak po provedení tepelné izolace a ochranné textilie

21 *oproti jiným typům střech obsahuje zelená střecha ještě vrstvu vegetační - vrstva určená pro růst rostlin. Bývá tvořena speciálními zemními substráty, rašelinou, apod. Tloušťka vegetační vrstvy závisí na druhu vegetace. U extenzivní zeleně bývá do 80 mm, u intenzivní zeleně pak bývá větší než 300 mm.

22

23

24 * *dvouplášťová střecha odděluje vnitřní prostředí od vnějšího dvěma střešními plášti, mezi nimiž je vzduchová mezera. *vzduchová mezera může být větraná (napojena na vnější ovzduší), nebo nevětraná (je vůči vnějšímu ovzduší uzavřena)

25 *HORNÍ PLÁŠŤ *má hydroizolační funkci, musí být vždy navržen ve sklonu a opatřen hydroizolací *jeho geometrický tvar ovlivňuje nejen odvodnění střechy, ale také funkci větrání vzduchové mezery *podle hmotnosti může být horní plášť lehký nebo těžký, pokud je těžký, nelze jej opírat o dolní střešní plášť, ale je možno jej pouze uložit na svislé nosné konstrukce, pokud je lehký je možno jej opírat o dolní plášť, ale je nutno staticky prokázat jeho únosnost *VZDUCHOVÁ MEZERA *u dvouplášťových větraných střech má být vzduchová mezera průběžná, bez překážek, které by probíhaly kolmo na směr vzduchu * teoreticky může být průlezná nebo neprůlezná, u dvouplášťových větraných střech však bývá zpravidla neprůlezná

26 *DOLNÍ PLÁŠŤ *je tvořen stropní konstrukcí, na které je uložena tepelná izolace *pokud je to nutné, může být pod tepelnou izolací umístěna parozábrana, parozábranu zde navrhujeme tehdy, jestliže nejsme schopni zabránit kondenzaci vodní páry v dolním plášti *dolní plášť bývá zpravidla vodorovný *případný návrh parozábrany nad tepelnou izolací je hrubou projekční chybou

27

28 * *Dovnitř dispozice pomocí sklonitého mezistřešního nebo zaatikového úžlabí *Vně dispozice pomocí podokapního žlabu

29 * *maximální vzdálenost vtoků, případně žlabů od atik je 15 m *vždy minimálně dva vtoky na každé střeše *pokud existují kce, které brání odvodnění, je nutné okolo nich vytvořit patřičné vyspádování *vtoky je nutno umisťovat minimálně 0,5 m od kcí vystupujících nad rovinu střechy, aby nedocházelo k zanešení nečistotami nebo sněhem

30 * *svislý prvek ukončující střechu *výška minimálně 150 mm nad rovinou střechy *Nutno dilatačně oddělit mm od monolitických částí střešní kce *Musí být vyspádovaná do prostoru střechy minimálně ve sklonu 3
