A.1 Účel a cíl podnikové normy

Transkript

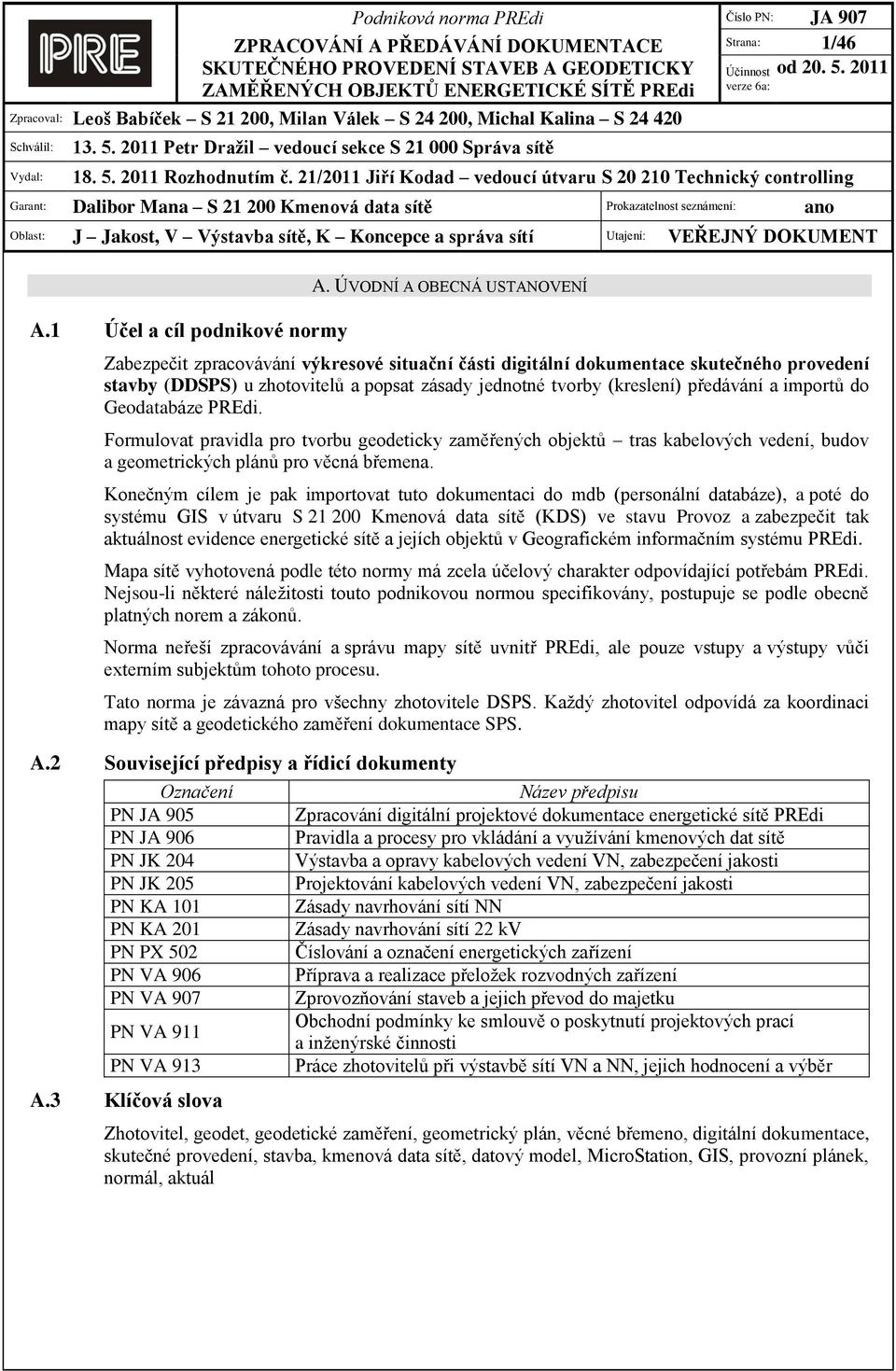

1 Zpracoval: Leoš Babíček S , Milan Válek S , Michal Kalina S Schválil: Vydal: Petr Dražil vedoucí sekce S Správa sítě Strana: 1/ Rozhodnutím č. 21/2011 Jiří Kodad vedoucí útvaru S Technický controlling Garant: Dalibor Mana S Kmenová data sítě Prokazatelnost seznámení: ano Oblast: J Jakost, V Výstavba sítě, K Koncepce a správa sítí Utajení: VEŘEJNÝ DOKUMENT A.1 Účel a cíl podnikové normy A. ÚVODNÍ A OBECNÁ USTANOVENÍ Zabezpečit zpracovávání výkresové situační části digitální dokumentace skutečného provedení stavby (DDSPS) u zhotovitelů a popsat zásady jednotné tvorby (kreslení) předávání a importů do Geodatabáze PREdi. Formulovat pravidla pro tvorbu geodeticky zaměřených objektů tras kabelových vedení, budov a geometrických plánů pro věcná břemena. Konečným cílem je pak importovat tuto dokumentaci do mdb (personální databáze), a poté do systému GIS v útvaru S Kmenová data sítě (KDS) ve stavu Provoz a zabezpečit tak aktuálnost evidence energetické sítě a jejích objektů v Geografickém informačním systému PREdi. Mapa sítě vyhotovená podle této normy má zcela účelový charakter odpovídající potřebám PREdi. Nejsou-li některé náležitosti touto podnikovou normou specifikovány, postupuje se podle obecně platných norem a zákonů. Norma neřeší zpracovávání a správu mapy sítě uvnitř PREdi, ale pouze vstupy a výstupy vůči externím subjektům tohoto procesu. Tato norma je závazná pro všechny zhotovitele DSPS. Každý zhotovitel odpovídá za koordinaci mapy sítě a geodetického zaměření dokumentace SPS. A.2 Související předpisy a řídicí dokumenty Označení PN JA 905 PN JA 906 PN JK 204 PN JK 205 PN KA 101 PN KA 201 PN PX 502 PN VA 906 PN VA 907 PN VA 911 PN VA 913 A.3 Klíčová slova Název předpisu Zpracování digitální projektové dokumentace energetické sítě PREdi Pravidla a procesy pro vkládání a využívání kmenových dat sítě Výstavba a opravy kabelových vedení VN, zabezpečení jakosti Projektování kabelových vedení VN, zabezpečení jakosti Zásady navrhování sítí NN Zásady navrhování sítí 22 kv Číslování a označení energetických zařízení Příprava a realizace přeložek rozvodných zařízení Zprovozňování staveb a jejich převod do majetku Obchodní podmínky ke smlouvě o poskytnutí projektových prací a inženýrské činnosti Práce zhotovitelů při výstavbě sítí VN a NN, jejich hodnocení a výběr Zhotovitel, geodet, geodetické zaměření, geometrický plán, věcné břemeno, digitální dokumentace, skutečné provedení, stavba, kmenová data sítě, datový model, MicroStation, GIS, provozní plánek, normál, aktuál

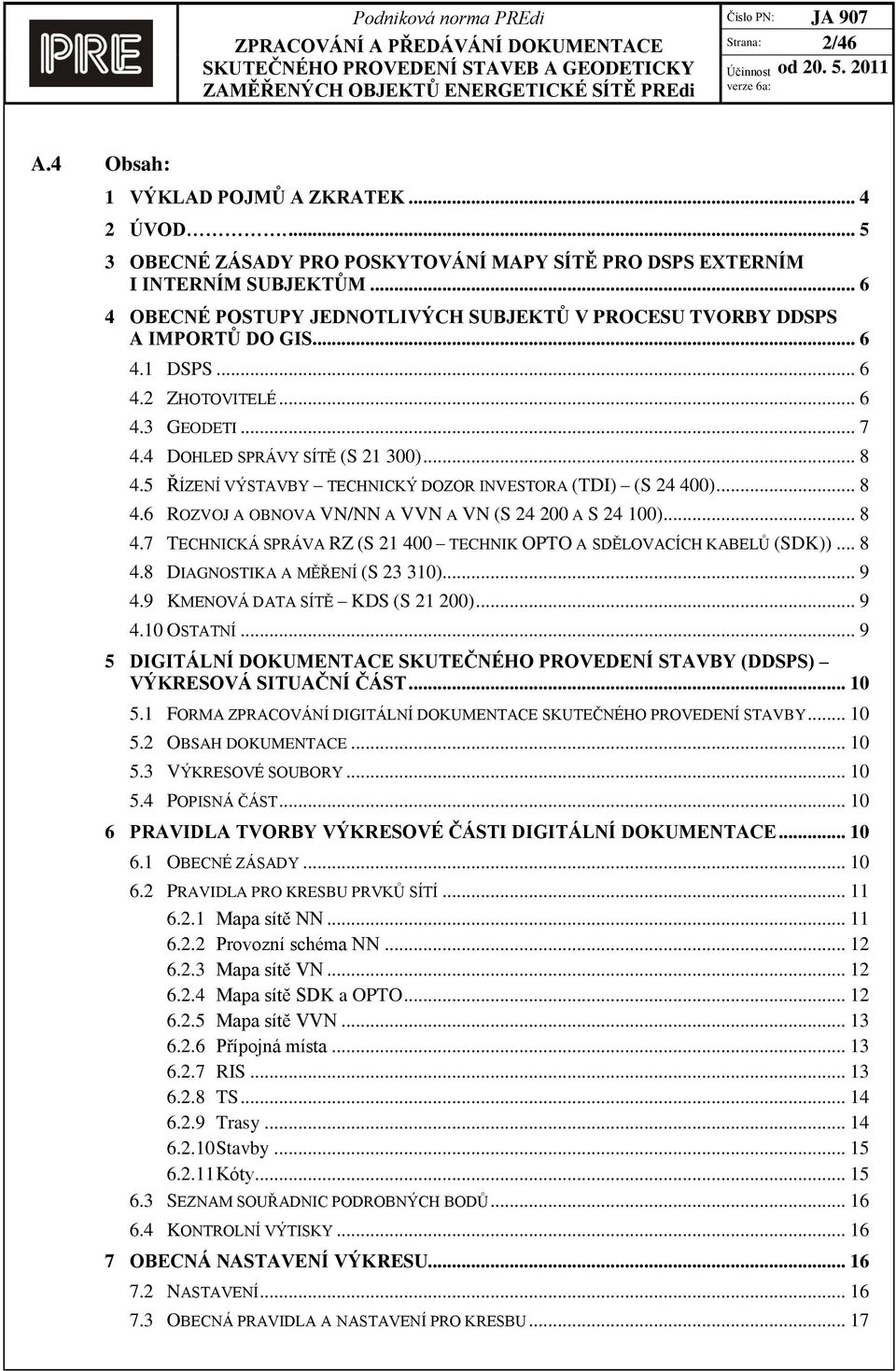

2 Strana: 2/46 A.4 Obsah: 1 VÝKLAD POJMŮ A ZKRATEK ÚVOD OBECNÉ ZÁSADY PRO POSKYTOVÁNÍ MAPY SÍTĚ PRO DSPS EXTERNÍM I INTERNÍM SUBJEKTŮM OBECNÉ POSTUPY JEDNOTLIVÝCH SUBJEKTŮ V PROCESU TVORBY DDSPS A IMPORTŮ DO GIS DSPS ZHOTOVITELÉ GEODETI DOHLED SPRÁVY SÍTĚ (S ) ŘÍZENÍ VÝSTAVBY TECHNICKÝ DOZOR INVESTORA (TDI) (S ) ROZVOJ A OBNOVA VN/NN A VVN A VN (S A S ) TECHNICKÁ SPRÁVA RZ (S TECHNIK OPTO A SDĚLOVACÍCH KABELŮ (SDK)) DIAGNOSTIKA A MĚŘENÍ (S ) KMENOVÁ DATA SÍTĚ KDS (S ) OSTATNÍ DIGITÁLNÍ DOKUMENTACE SKUTEČNÉHO PROVEDENÍ STAVBY (DDSPS) VÝKRESOVÁ SITUAČNÍ ČÁST FORMA ZPRACOVÁNÍ DIGITÁLNÍ DOKUMENTACE SKUTEČNÉHO PROVEDENÍ STAVBY OBSAH DOKUMENTACE VÝKRESOVÉ SOUBORY POPISNÁ ČÁST PRAVIDLA TVORBY VÝKRESOVÉ ČÁSTI DIGITÁLNÍ DOKUMENTACE OBECNÉ ZÁSADY PRAVIDLA PRO KRESBU PRVKŮ SÍTÍ Mapa sítě NN Provozní schéma NN Mapa sítě VN Mapa sítě SDK a OPTO Mapa sítě VVN Přípojná místa RIS TS Trasy Stavby Kóty SEZNAM SOUŘADNIC PODROBNÝCH BODŮ KONTROLNÍ VÝTISKY OBECNÁ NASTAVENÍ VÝKRESU NASTAVENÍ OBECNÁ PRAVIDLA A NASTAVENÍ PRO KRESBU... 17

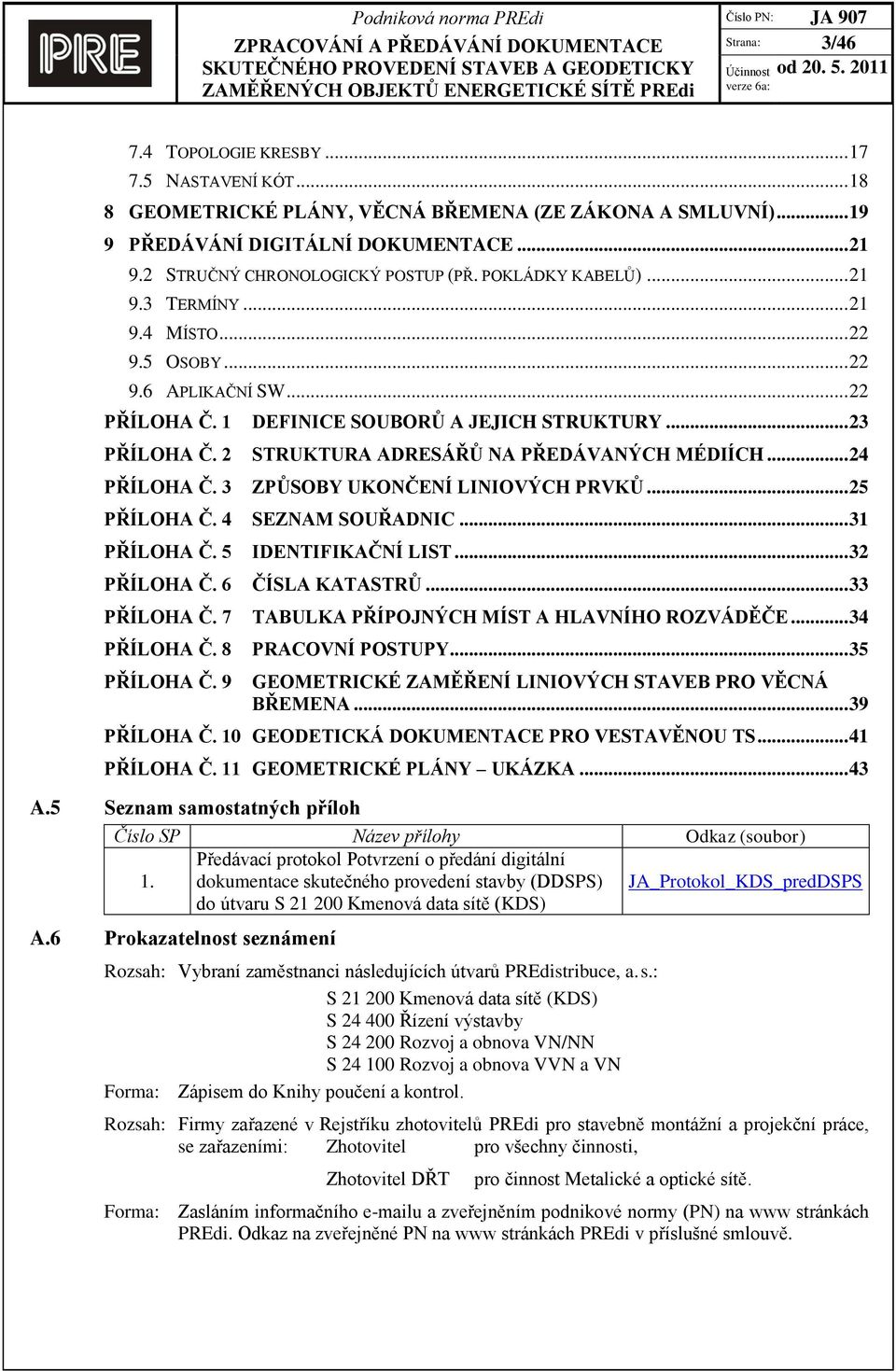

3 Strana: 3/ TOPOLOGIE KRESBY NASTAVENÍ KÓT GEOMETRICKÉ PLÁNY, VĚCNÁ BŘEMENA (ZE ZÁKONA A SMLUVNÍ) PŘEDÁVÁNÍ DIGITÁLNÍ DOKUMENTACE STRUČNÝ CHRONOLOGICKÝ POSTUP (PŘ. POKLÁDKY KABELŮ) TERMÍNY MÍSTO OSOBY APLIKAČNÍ SW PŘÍLOHA Č. 1 DEFINICE SOUBORŮ A JEJICH STRUKTURY PŘÍLOHA Č. 2 STRUKTURA ADRESÁŘŮ NA PŘEDÁVANÝCH MÉDIÍCH PŘÍLOHA Č. 3 ZPŮSOBY UKONČENÍ LINIOVÝCH PRVKŮ PŘÍLOHA Č. 4 SEZNAM SOUŘADNIC PŘÍLOHA Č. 5 IDENTIFIKAČNÍ LIST PŘÍLOHA Č. 6 ČÍSLA KATASTRŮ PŘÍLOHA Č. 7 TABULKA PŘÍPOJNÝCH MÍST A HLAVNÍHO ROZVÁDĚČE PŘÍLOHA Č. 8 PRACOVNÍ POSTUPY PŘÍLOHA Č. 9 GEOMETRICKÉ ZAMĚŘENÍ LINIOVÝCH STAVEB PRO VĚCNÁ BŘEMENA PŘÍLOHA Č. 10 GEODETICKÁ DOKUMENTACE PRO VESTAVĚNOU TS PŘÍLOHA Č. 11 GEOMETRICKÉ PLÁNY UKÁZKA A.5 Seznam samostatných příloh Číslo SP Název přílohy Odkaz (soubor) 1. Předávací protokol Potvrzení o předání digitální dokumentace skutečného provedení stavby (DDSPS) do útvaru S Kmenová data sítě (KDS) JA_Protokol_KDS_predDSPS A.6 Prokazatelnost seznámení Rozsah: Vybraní zaměstnanci následujících útvarů PREdistribuce, a. s.: S Kmenová data sítě (KDS) S Řízení výstavby S Rozvoj a obnova VN/NN S Rozvoj a obnova VVN a VN Forma: Zápisem do Knihy poučení a kontrol. Rozsah: Firmy zařazené v Rejstříku zhotovitelů PREdi pro stavebně montážní a projekční práce, se zařazeními: Zhotovitel pro všechny činnosti, Zhotovitel DŘT pro činnost Metalické a optické sítě. Forma: Zasláním informačního u a zveřejněním podnikové normy (PN) na www stránkách PREdi. Odkaz na zveřejněné PN na www stránkách PREdi v příslušné smlouvě.

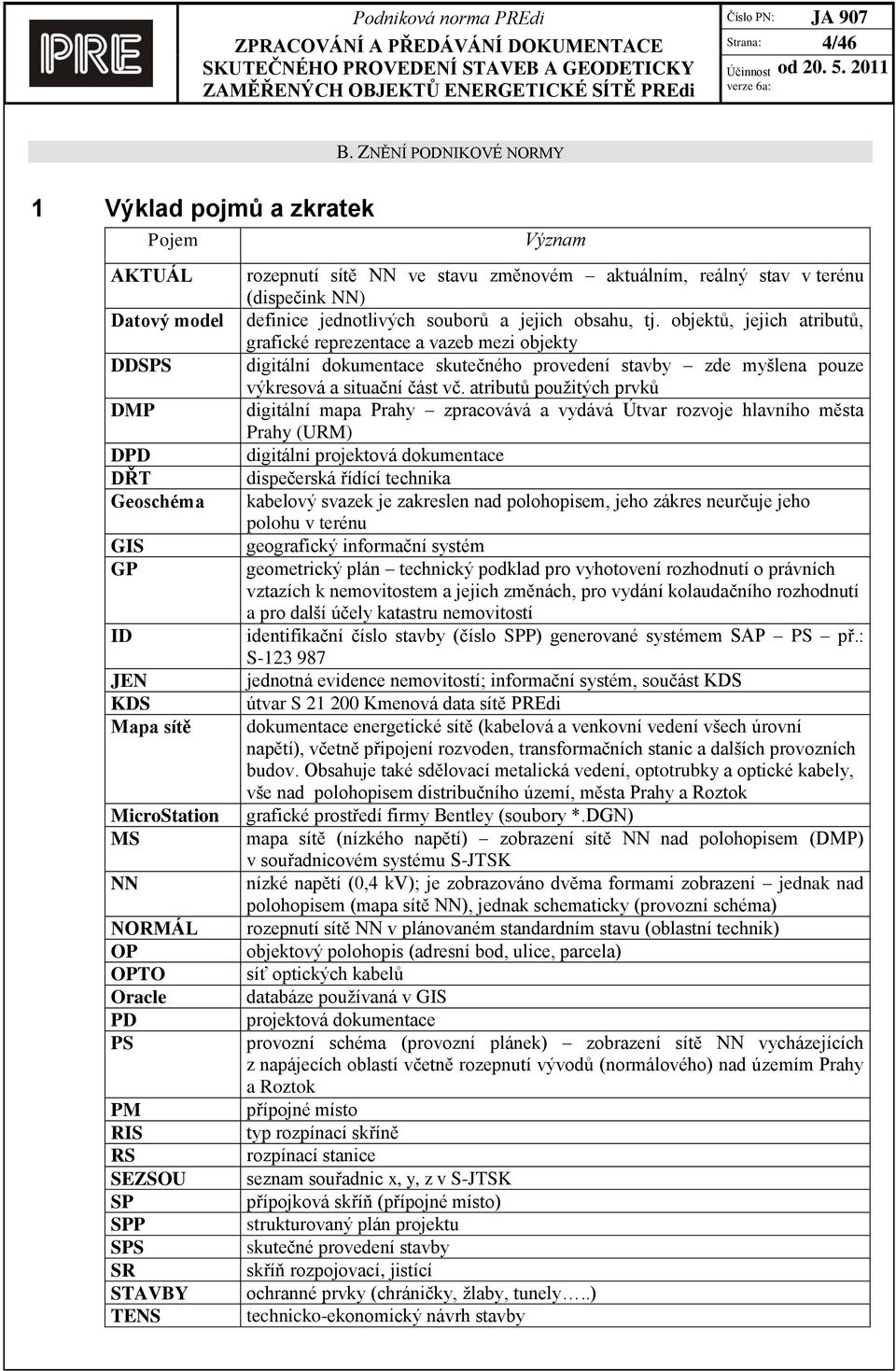

4 Strana: 4/46 B. ZNĚNÍ PODNIKOVÉ NORMY 1 Výklad pojmů a zkratek Pojem AKTUÁL Datový model DDSPS DMP DPD DŘT Geoschéma GIS GP ID JEN KDS Mapa sítě MicroStation MS NN NORMÁL OP OPTO Oracle PD PS PM RIS RS SEZSOU SP SPP SPS SR STAVBY TENS Význam rozepnutí sítě NN ve stavu změnovém aktuálním, reálný stav v terénu (dispečink NN) definice jednotlivých souborů a jejich obsahu, tj. objektů, jejich atributů, grafické reprezentace a vazeb mezi objekty digitální dokumentace skutečného provedení stavby zde myšlena pouze výkresová a situační část vč. atributů použitých prvků digitální mapa Prahy zpracovává a vydává Útvar rozvoje hlavního města Prahy (URM) digitální projektová dokumentace dispečerská řídící technika kabelový svazek je zakreslen nad polohopisem, jeho zákres neurčuje jeho polohu v terénu geografický informační systém geometrický plán technický podklad pro vyhotovení rozhodnutí o právních vztazích k nemovitostem a jejich změnách, pro vydání kolaudačního rozhodnutí a pro další účely katastru nemovitostí identifikační číslo stavby (číslo SPP) generované systémem SAP PS př.: S jednotná evidence nemovitostí; informační systém, součást KDS útvar S Kmenová data sítě PREdi dokumentace energetické sítě (kabelová a venkovní vedení všech úrovní napětí), včetně připojení rozvoden, transformačních stanic a dalších provozních budov. Obsahuje také sdělovací metalická vedení, optotrubky a optické kabely, vše nad polohopisem distribučního území, města Prahy a Roztok grafické prostředí firmy Bentley (soubory *.DGN) mapa sítě (nízkého napětí) zobrazení sítě NN nad polohopisem (DMP) v souřadnicovém systému S-JTSK nízké napětí (0,4 kv); je zobrazováno dvěma formami zobrazení jednak nad polohopisem (mapa sítě NN), jednak schematicky (provozní schéma) rozepnutí sítě NN v plánovaném standardním stavu (oblastní technik) objektový polohopis (adresní bod, ulice, parcela) síť optických kabelů databáze používaná v GIS projektová dokumentace provozní schéma (provozní plánek) zobrazení sítě NN vycházejících z napájecích oblastí včetně rozepnutí vývodů (normálového) nad územím Prahy a Roztok přípojné místo typ rozpínací skříně rozpínací stanice seznam souřadnic x, y, z v S-JTSK přípojková skříň (přípojné místo) strukturovaný plán projektu skutečné provedení stavby skříň rozpojovací, jistící ochranné prvky (chráničky, žlaby, tunely..) technicko-ekonomický návrh stavby

5 Strana: 5/46 Pojem TRASY TS ÚR Věcné břemeno VN VVN XFM Zához (trasy kabelů) Zakrytí (kabelů) Význam trasy kabelových svazků (kyneta, osa výkopů) trafostanice územní rozhodnutí omezení vlastníka nemovitosti tak, že je povinen ve prospěch někoho jiného něco strpět, něčeho se zdržet nebo něco konat ( 151n občanského zákoníku). Věcné břemeno (VB) může být smluvní nebo ze zákona. vysoké napětí (22 kv) je zobrazováno nad polohopisem (mapa sítě VN) i ve schématu velmi vysoké napětí (110 kv, 220 kv, 400 kv); je zobrazováno pouze nad polohopisem (mapa sítě VVN) technologie firmy Bentley umožňující zapisovat do grafických prvků negrafické informace zasypání celé kabelové trasy zeminou a provedení terénních úprav zapískování a zakrytí trasy kabelů betonovými nebo PVC deskami, eventuelně dle katalogu prvku (např. jako příprava k provedení plášťové zkoušky u kabelů VN) 2 Úvod (1) PREdi, v návaznosti na geodatabáze všech energetických sítí, bude přejímat vybranou výkresovou a databázovou část dokumentace skutečného provedení stavby (DSPS) od zhotovitelů pro stavebně-montážní práce uvedených v rejstříku PREdi (dále jen zhotovitelé) zásadně v digitální podobě. (2) Vzhledem k používanému SW v PREdi a požadavkům na způsob kresby požaduje PREdi vybranou část dokumentace zpracovávat ve formátu.dgn (od verze MicroStation 8.9) dle odpovídajícího (aktuálního) XFM datového modelu. Povinnou součástí ukládaných dat musí být i negrafické atributy, které jsou součástí XFM datového modelu. (3) Ve spolupráci s dodavatelem SW vybavení jsou zhotovitelům nabídnuty podpůrné kreslící a kontrolní nástroje pro zpracování výkresové části dokumentace podle požadavků PREdi. V režii PREdi vznikl, a nadále bude udržován, XFM datový model, o jehož změnách budou všichni zhotovitelé vždy včas informováni. (4) Promítnutí změn datového modelu do odpovídajících změn funkčnosti kreslících a kontrolních nástrojů bude realizovat dodavatel SW vybavení a jejich update je předmětem obchodních vztahů mezi zhotovitelem a dodavatelem. Pokud vyvolá změnu datového modelu PREdi, bude hrazena na základě vztahů mezi PREdi a dodavatelem SW vybavení. (5) Pro tvorbu geodetické dokumentace sítě budou využívány právnické či fyzické osoby oprávněné k výkonu geodetických prací na základě objednání a smluvního vztahu se zhotovitelem. (6) Pro zaměřené situace pomocí GPS útvarem S Diagnostika a měření platí stejné zásady zpracovávání a importů. (7) Jakákoliv kontrola provedená ze strany PREdi ani Potvrzení o předání DDSPS nezbavuje zhotovitele odpovědnosti za úplnost a správnost předávané mapy sítě včetně geodetického zaměření. (8) Popis některých pracovních postupů při tvorbě DDSPS pomocí technologie XFM je uveden v Přílohách této normy.

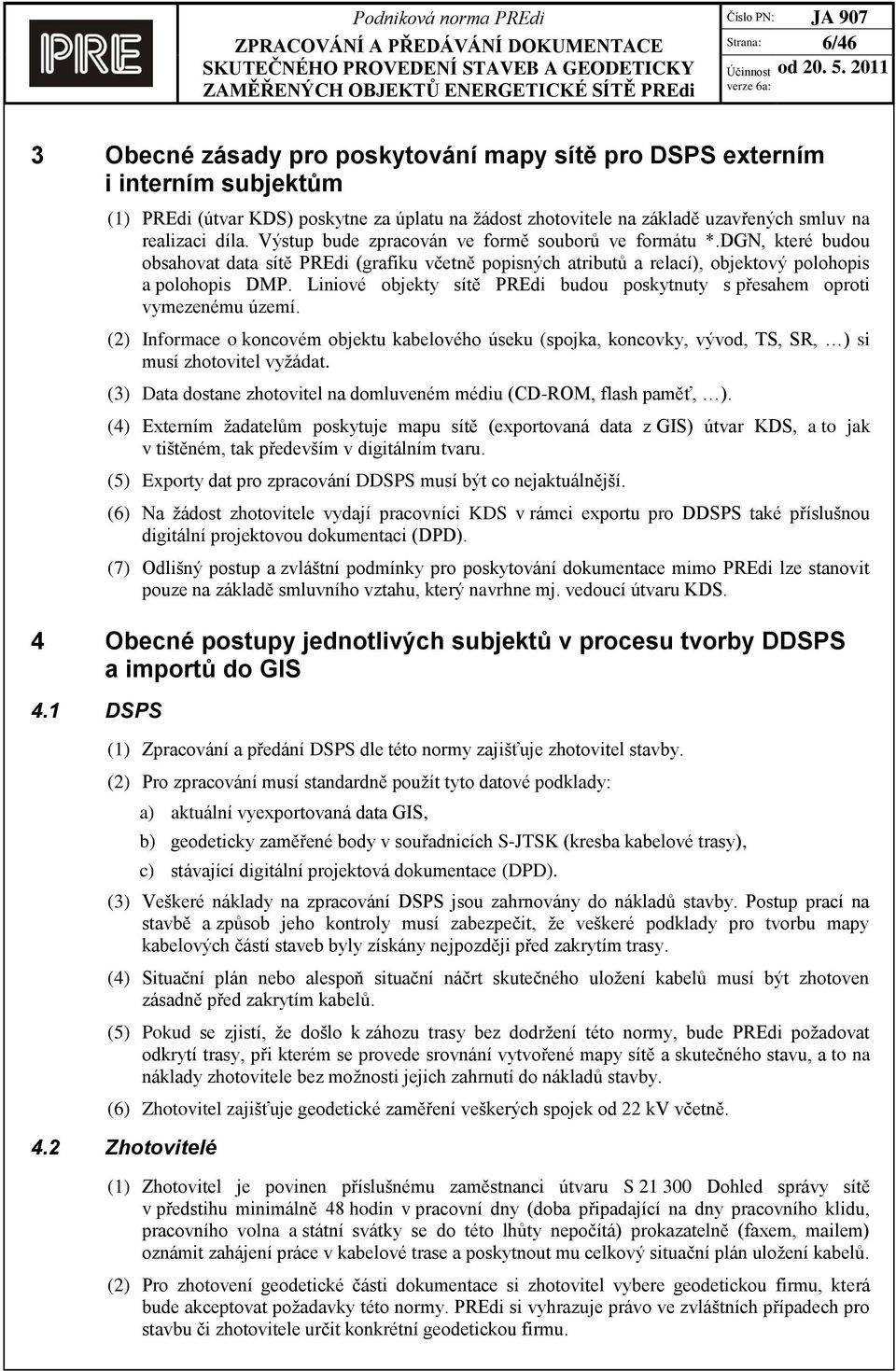

6 Strana: 6/46 3 Obecné zásady pro poskytování mapy sítě pro DSPS externím i interním subjektům (1) PREdi (útvar KDS) poskytne za úplatu na žádost zhotovitele na základě uzavřených smluv na realizaci díla. Výstup bude zpracován ve formě souborů ve formátu *.DGN, které budou obsahovat data sítě PREdi (grafiku včetně popisných atributů a relací), objektový polohopis a polohopis DMP. Liniové objekty sítě PREdi budou poskytnuty s přesahem oproti vymezenému území. (2) Informace o koncovém objektu kabelového úseku (spojka, koncovky, vývod, TS, SR, ) si musí zhotovitel vyžádat. (3) Data dostane zhotovitel na domluveném médiu (CD-ROM, flash paměť, ). (4) Externím žadatelům poskytuje mapu sítě (exportovaná data z GIS) útvar KDS, a to jak v tištěném, tak především v digitálním tvaru. (5) Exporty dat pro zpracování DDSPS musí být co nejaktuálnější. (6) Na žádost zhotovitele vydají pracovníci KDS v rámci exportu pro DDSPS také příslušnou digitální projektovou dokumentaci (DPD). (7) Odlišný postup a zvláštní podmínky pro poskytování dokumentace mimo PREdi lze stanovit pouze na základě smluvního vztahu, který navrhne mj. vedoucí útvaru KDS. 4 Obecné postupy jednotlivých subjektů v procesu tvorby DDSPS a importů do GIS 4.1 DSPS (1) Zpracování a předání DSPS dle této normy zajišťuje zhotovitel stavby. (2) Pro zpracování musí standardně použít tyto datové podklady: a) aktuální vyexportovaná data GIS, b) geodeticky zaměřené body v souřadnicích S-JTSK (kresba kabelové trasy), c) stávající digitální projektová dokumentace (DPD). (3) Veškeré náklady na zpracování DSPS jsou zahrnovány do nákladů stavby. Postup prací na stavbě a způsob jeho kontroly musí zabezpečit, že veškeré podklady pro tvorbu mapy kabelových částí staveb byly získány nejpozději před zakrytím trasy. (4) Situační plán nebo alespoň situační náčrt skutečného uložení kabelů musí být zhotoven zásadně před zakrytím kabelů. (5) Pokud se zjistí, že došlo k záhozu trasy bez dodržení této normy, bude PREdi požadovat odkrytí trasy, při kterém se provede srovnání vytvořené mapy sítě a skutečného stavu, a to na náklady zhotovitele bez možnosti jejich zahrnutí do nákladů stavby. (6) Zhotovitel zajišťuje geodetické zaměření veškerých spojek od 22 kv včetně. 4.2 Zhotovitelé (1) Zhotovitel je povinen příslušnému zaměstnanci útvaru S Dohled správy sítě v předstihu minimálně 48 hodin v pracovní dny (doba připadající na dny pracovního klidu, pracovního volna a státní svátky se do této lhůty nepočítá) prokazatelně (faxem, mailem) oznámit zahájení práce v kabelové trase a poskytnout mu celkový situační plán uložení kabelů. (2) Pro zhotovení geodetické části dokumentace si zhotovitel vybere geodetickou firmu, která bude akceptovat požadavky této normy. PREdi si vyhrazuje právo ve zvláštních případech pro stavbu či zhotovitele určit konkrétní geodetickou firmu.

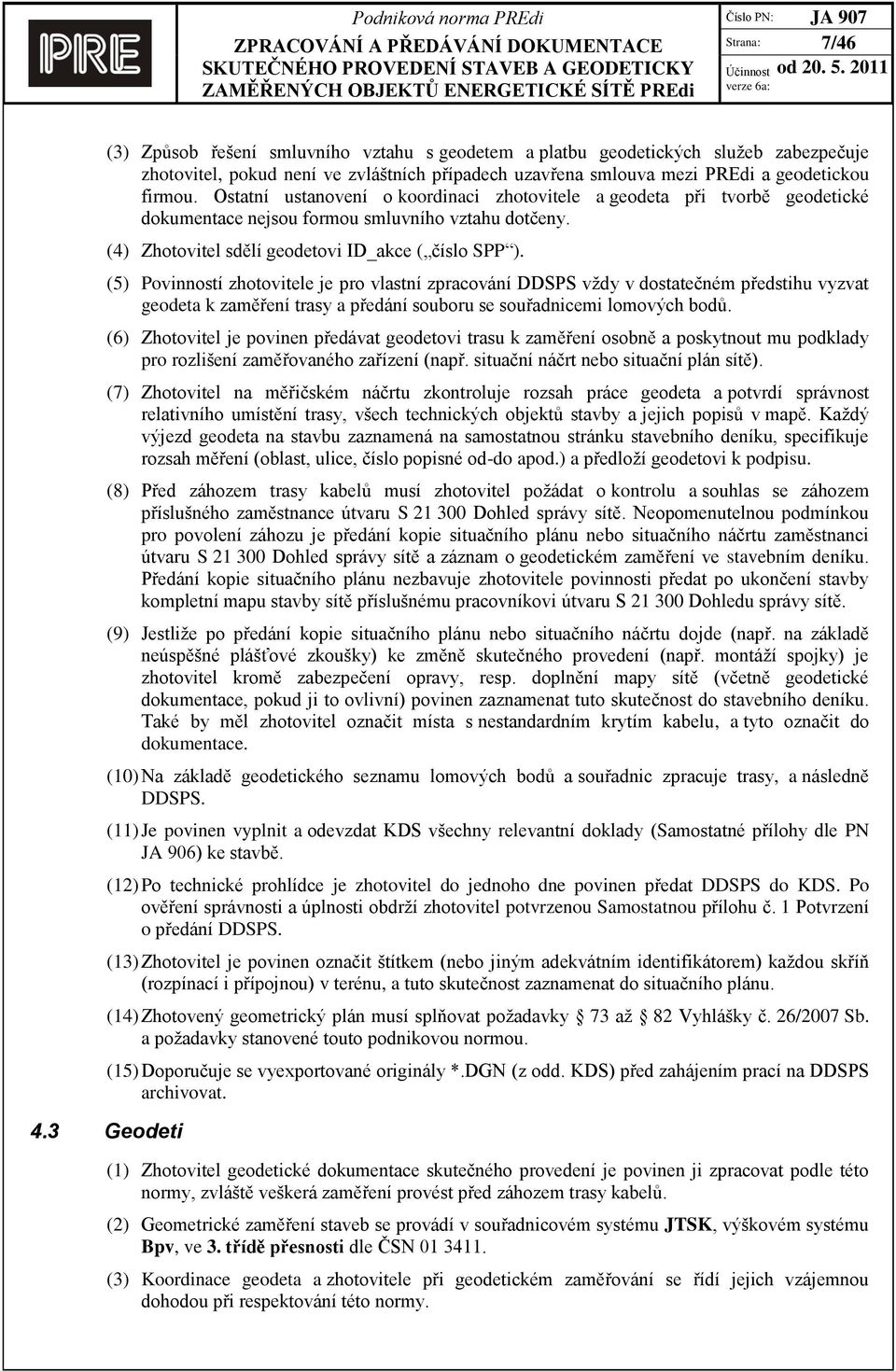

7 Strana: 7/ Geodeti (3) Způsob řešení smluvního vztahu s geodetem a platbu geodetických služeb zabezpečuje zhotovitel, pokud není ve zvláštních případech uzavřena smlouva mezi PREdi a geodetickou firmou. Ostatní ustanovení o koordinaci zhotovitele a geodeta při tvorbě geodetické dokumentace nejsou formou smluvního vztahu dotčeny. (4) Zhotovitel sdělí geodetovi ID_akce ( číslo SPP ). (5) Povinností zhotovitele je pro vlastní zpracování DDSPS vždy v dostatečném předstihu vyzvat geodeta k zaměření trasy a předání souboru se souřadnicemi lomových bodů. (6) Zhotovitel je povinen předávat geodetovi trasu k zaměření osobně a poskytnout mu podklady pro rozlišení zaměřovaného zařízení (např. situační náčrt nebo situační plán sítě). (7) Zhotovitel na měřičském náčrtu zkontroluje rozsah práce geodeta a potvrdí správnost relativního umístění trasy, všech technických objektů stavby a jejich popisů v mapě. Každý výjezd geodeta na stavbu zaznamená na samostatnou stránku stavebního deníku, specifikuje rozsah měření (oblast, ulice, číslo popisné od-do apod.) a předloží geodetovi k podpisu. (8) Před záhozem trasy kabelů musí zhotovitel požádat o kontrolu a souhlas se záhozem příslušného zaměstnance útvaru S Dohled správy sítě. Neopomenutelnou podmínkou pro povolení záhozu je předání kopie situačního plánu nebo situačního náčrtu zaměstnanci útvaru S Dohled správy sítě a záznam o geodetickém zaměření ve stavebním deníku. Předání kopie situačního plánu nezbavuje zhotovitele povinnosti předat po ukončení stavby kompletní mapu stavby sítě příslušnému pracovníkovi útvaru S Dohledu správy sítě. (9) Jestliže po předání kopie situačního plánu nebo situačního náčrtu dojde (např. na základě neúspěšné plášťové zkoušky) ke změně skutečného provedení (např. montáží spojky) je zhotovitel kromě zabezpečení opravy, resp. doplnění mapy sítě (včetně geodetické dokumentace, pokud ji to ovlivní) povinen zaznamenat tuto skutečnost do stavebního deníku. Také by měl zhotovitel označit místa s nestandardním krytím kabelu, a tyto označit do dokumentace. (10) Na základě geodetického seznamu lomových bodů a souřadnic zpracuje trasy, a následně DDSPS. (11) Je povinen vyplnit a odevzdat KDS všechny relevantní doklady (Samostatné přílohy dle PN JA 906) ke stavbě. (12) Po technické prohlídce je zhotovitel do jednoho dne povinen předat DDSPS do KDS. Po ověření správnosti a úplnosti obdrží zhotovitel potvrzenou Samostatnou přílohu č. 1 Potvrzení o předání DDSPS. (13) Zhotovitel je povinen označit štítkem (nebo jiným adekvátním identifikátorem) každou skříň (rozpínací i přípojnou) v terénu, a tuto skutečnost zaznamenat do situačního plánu. (14) Zhotovený geometrický plán musí splňovat požadavky 73 až 82 Vyhlášky č. 26/2007 Sb. a požadavky stanovené touto podnikovou normou. (15) Doporučuje se vyexportované originály *.DGN (z odd. KDS) před zahájením prací na DDSPS archivovat. (1) Zhotovitel geodetické dokumentace skutečného provedení je povinen ji zpracovat podle této normy, zvláště veškerá zaměření provést před záhozem trasy kabelů. (2) Geometrické zaměření staveb se provádí v souřadnicovém systému JTSK, výškovém systému Bpv, ve 3. třídě přesnosti dle ČSN (3) Koordinace geodeta a zhotovitele při geodetickém zaměřování se řídí jejich vzájemnou dohodou při respektování této normy.

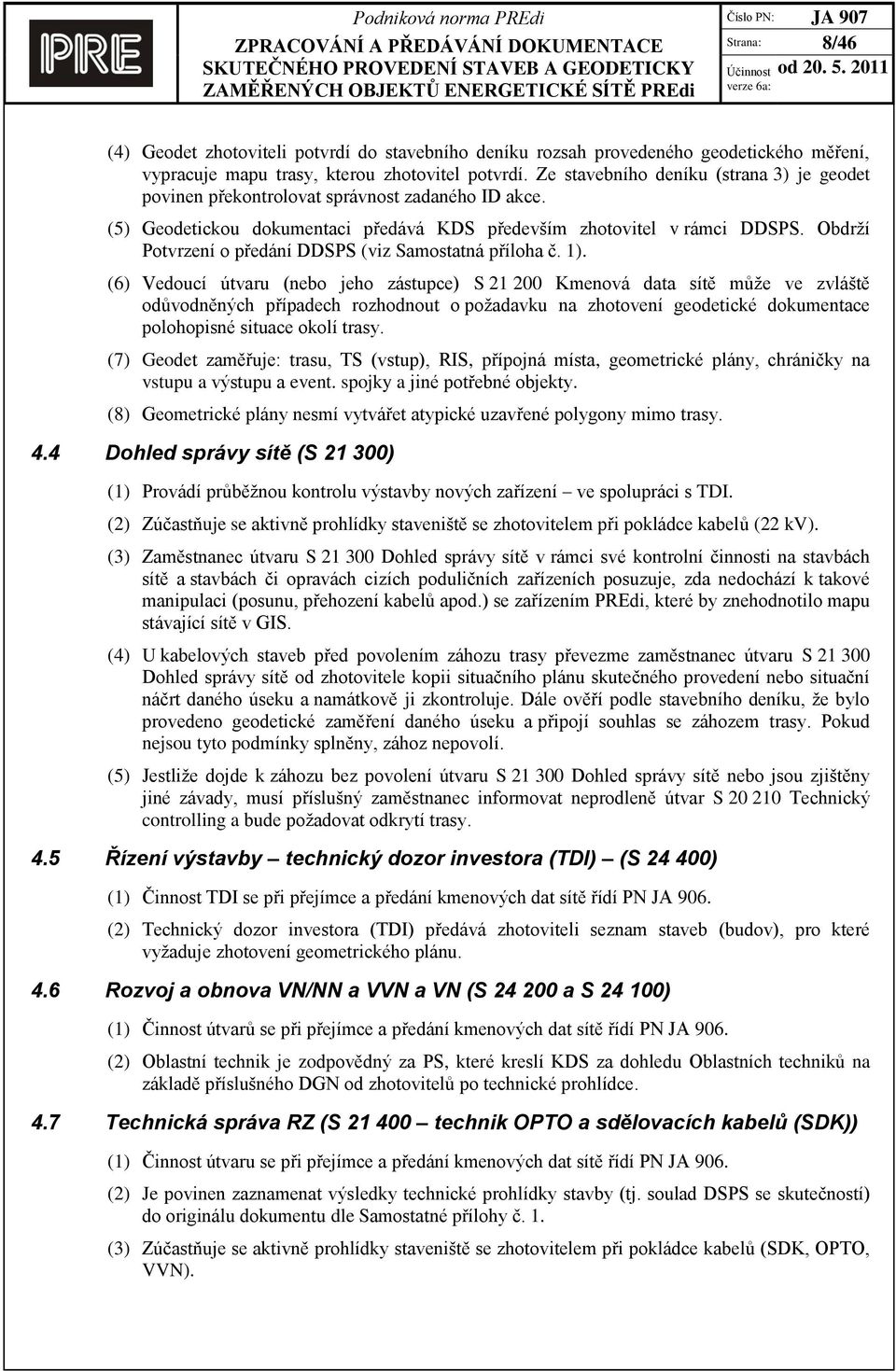

8 Strana: 8/46 (4) Geodet zhotoviteli potvrdí do stavebního deníku rozsah provedeného geodetického měření, vypracuje mapu trasy, kterou zhotovitel potvrdí. Ze stavebního deníku (strana 3) je geodet povinen překontrolovat správnost zadaného ID akce. (5) Geodetickou dokumentaci předává KDS především zhotovitel v rámci DDSPS. Obdrží Potvrzení o předání DDSPS (viz Samostatná příloha č. 1). (6) Vedoucí útvaru (nebo jeho zástupce) S Kmenová data sítě může ve zvláště odůvodněných případech rozhodnout o požadavku na zhotovení geodetické dokumentace polohopisné situace okolí trasy. (7) Geodet zaměřuje: trasu, TS (vstup), RIS, přípojná místa, geometrické plány, chráničky na vstupu a výstupu a event. spojky a jiné potřebné objekty. (8) Geometrické plány nesmí vytvářet atypické uzavřené polygony mimo trasy. 4.4 Dohled správy sítě (S ) (1) Provádí průběžnou kontrolu výstavby nových zařízení ve spolupráci s TDI. (2) Zúčastňuje se aktivně prohlídky staveniště se zhotovitelem při pokládce kabelů (22 kv). (3) Zaměstnanec útvaru S Dohled správy sítě v rámci své kontrolní činnosti na stavbách sítě a stavbách či opravách cizích poduličních zařízeních posuzuje, zda nedochází k takové manipulaci (posunu, přehození kabelů apod.) se zařízením PREdi, které by znehodnotilo mapu stávající sítě v GIS. (4) U kabelových staveb před povolením záhozu trasy převezme zaměstnanec útvaru S Dohled správy sítě od zhotovitele kopii situačního plánu skutečného provedení nebo situační náčrt daného úseku a namátkově ji zkontroluje. Dále ověří podle stavebního deníku, že bylo provedeno geodetické zaměření daného úseku a připojí souhlas se záhozem trasy. Pokud nejsou tyto podmínky splněny, zához nepovolí. (5) Jestliže dojde k záhozu bez povolení útvaru S Dohled správy sítě nebo jsou zjištěny jiné závady, musí příslušný zaměstnanec informovat neprodleně útvar S Technický controlling a bude požadovat odkrytí trasy. 4.5 Řízení výstavby technický dozor investora (TDI) (S ) (1) Činnost TDI se při přejímce a předání kmenových dat sítě řídí PN JA 906. (2) Technický dozor investora (TDI) předává zhotoviteli seznam staveb (budov), pro které vyžaduje zhotovení geometrického plánu. 4.6 Rozvoj a obnova VN/NN a VVN a VN (S a S ) (1) Činnost útvarů se při přejímce a předání kmenových dat sítě řídí PN JA 906. (2) Oblastní technik je zodpovědný za PS, které kreslí KDS za dohledu Oblastních techniků na základě příslušného DGN od zhotovitelů po technické prohlídce. 4.7 Technická správa RZ (S technik OPTO a sdělovacích kabelů (SDK)) (1) Činnost útvaru se při přejímce a předání kmenových dat sítě řídí PN JA 906. (2) Je povinen zaznamenat výsledky technické prohlídky stavby (tj. soulad DSPS se skutečností) do originálu dokumentu dle Samostatné přílohy č. 1. (3) Zúčastňuje se aktivně prohlídky staveniště se zhotovitelem při pokládce kabelů (SDK, OPTO, VVN).

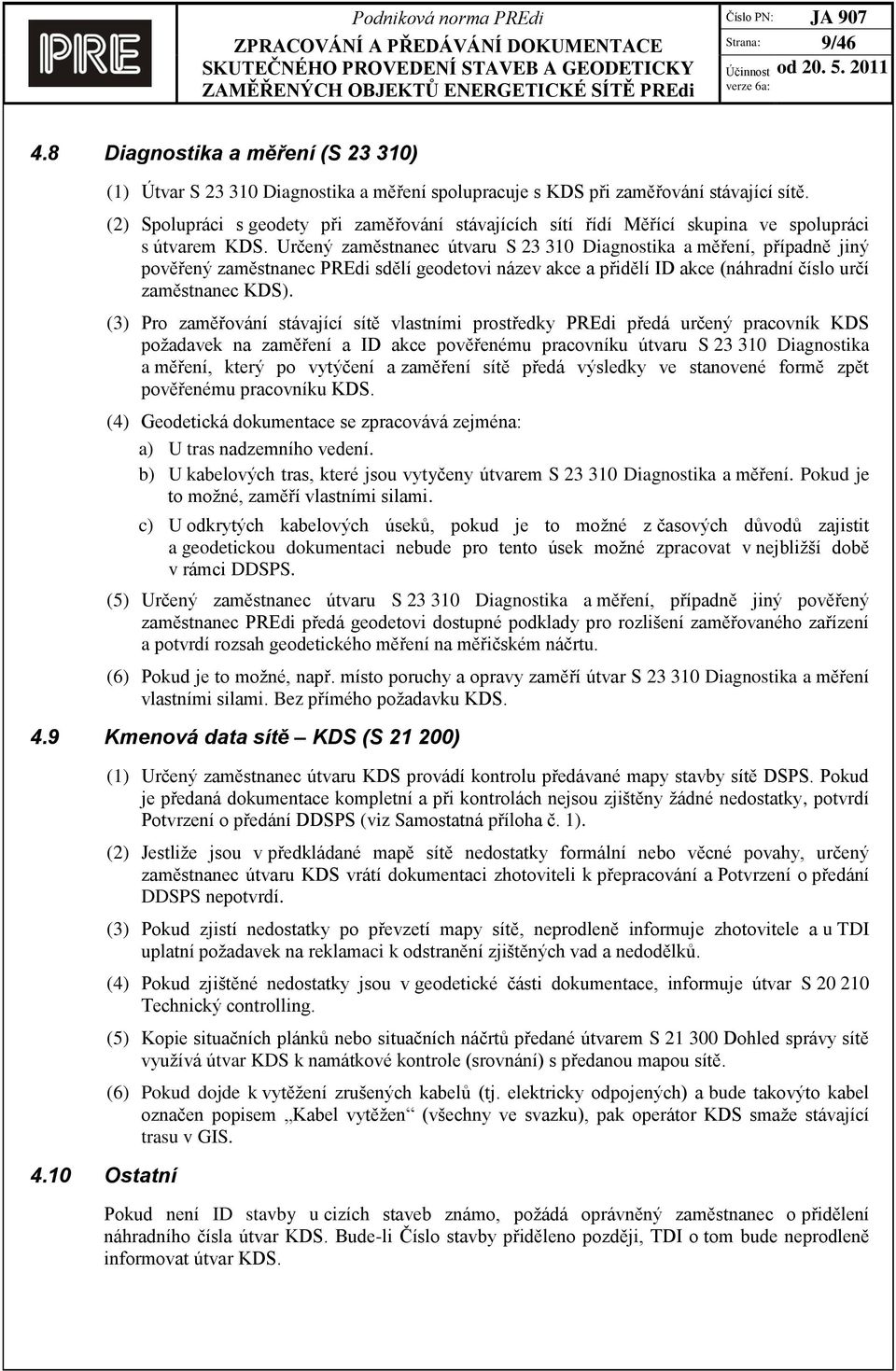

9 Strana: 9/ Diagnostika a měření (S ) (1) Útvar S Diagnostika a měření spolupracuje s KDS při zaměřování stávající sítě. (2) Spolupráci s geodety při zaměřování stávajících sítí řídí Měřící skupina ve spolupráci s útvarem KDS. Určený zaměstnanec útvaru S Diagnostika a měření, případně jiný pověřený zaměstnanec PREdi sdělí geodetovi název akce a přidělí ID akce (náhradní číslo určí zaměstnanec KDS). (3) Pro zaměřování stávající sítě vlastními prostředky PREdi předá určený pracovník KDS požadavek na zaměření a ID akce pověřenému pracovníku útvaru S Diagnostika a měření, který po vytýčení a zaměření sítě předá výsledky ve stanovené formě zpět pověřenému pracovníku KDS. (4) Geodetická dokumentace se zpracovává zejména: a) U tras nadzemního vedení. b) U kabelových tras, které jsou vytyčeny útvarem S Diagnostika a měření. Pokud je to možné, zaměří vlastními silami. c) U odkrytých kabelových úseků, pokud je to možné z časových důvodů zajistit a geodetickou dokumentaci nebude pro tento úsek možné zpracovat v nejbližší době v rámci DDSPS. (5) Určený zaměstnanec útvaru S Diagnostika a měření, případně jiný pověřený zaměstnanec PREdi předá geodetovi dostupné podklady pro rozlišení zaměřovaného zařízení a potvrdí rozsah geodetického měření na měřičském náčrtu. (6) Pokud je to možné, např. místo poruchy a opravy zaměří útvar S Diagnostika a měření vlastními silami. Bez přímého požadavku KDS. 4.9 Kmenová data sítě KDS (S ) 4.10 Ostatní (1) Určený zaměstnanec útvaru KDS provádí kontrolu předávané mapy stavby sítě DSPS. Pokud je předaná dokumentace kompletní a při kontrolách nejsou zjištěny žádné nedostatky, potvrdí Potvrzení o předání DDSPS (viz Samostatná příloha č. 1). (2) Jestliže jsou v předkládané mapě sítě nedostatky formální nebo věcné povahy, určený zaměstnanec útvaru KDS vrátí dokumentaci zhotoviteli k přepracování a Potvrzení o předání DDSPS nepotvrdí. (3) Pokud zjistí nedostatky po převzetí mapy sítě, neprodleně informuje zhotovitele a u TDI uplatní požadavek na reklamaci k odstranění zjištěných vad a nedodělků. (4) Pokud zjištěné nedostatky jsou v geodetické části dokumentace, informuje útvar S Technický controlling. (5) Kopie situačních plánků nebo situačních náčrtů předané útvarem S Dohled správy sítě využívá útvar KDS k namátkové kontrole (srovnání) s předanou mapou sítě. (6) Pokud dojde k vytěžení zrušených kabelů (tj. elektricky odpojených) a bude takovýto kabel označen popisem Kabel vytěžen (všechny ve svazku), pak operátor KDS smaže stávající trasu v GIS. Pokud není ID stavby u cizích staveb známo, požádá oprávněný zaměstnanec o přidělení náhradního čísla útvar KDS. Bude-li Číslo stavby přiděleno později, TDI o tom bude neprodleně informovat útvar KDS.

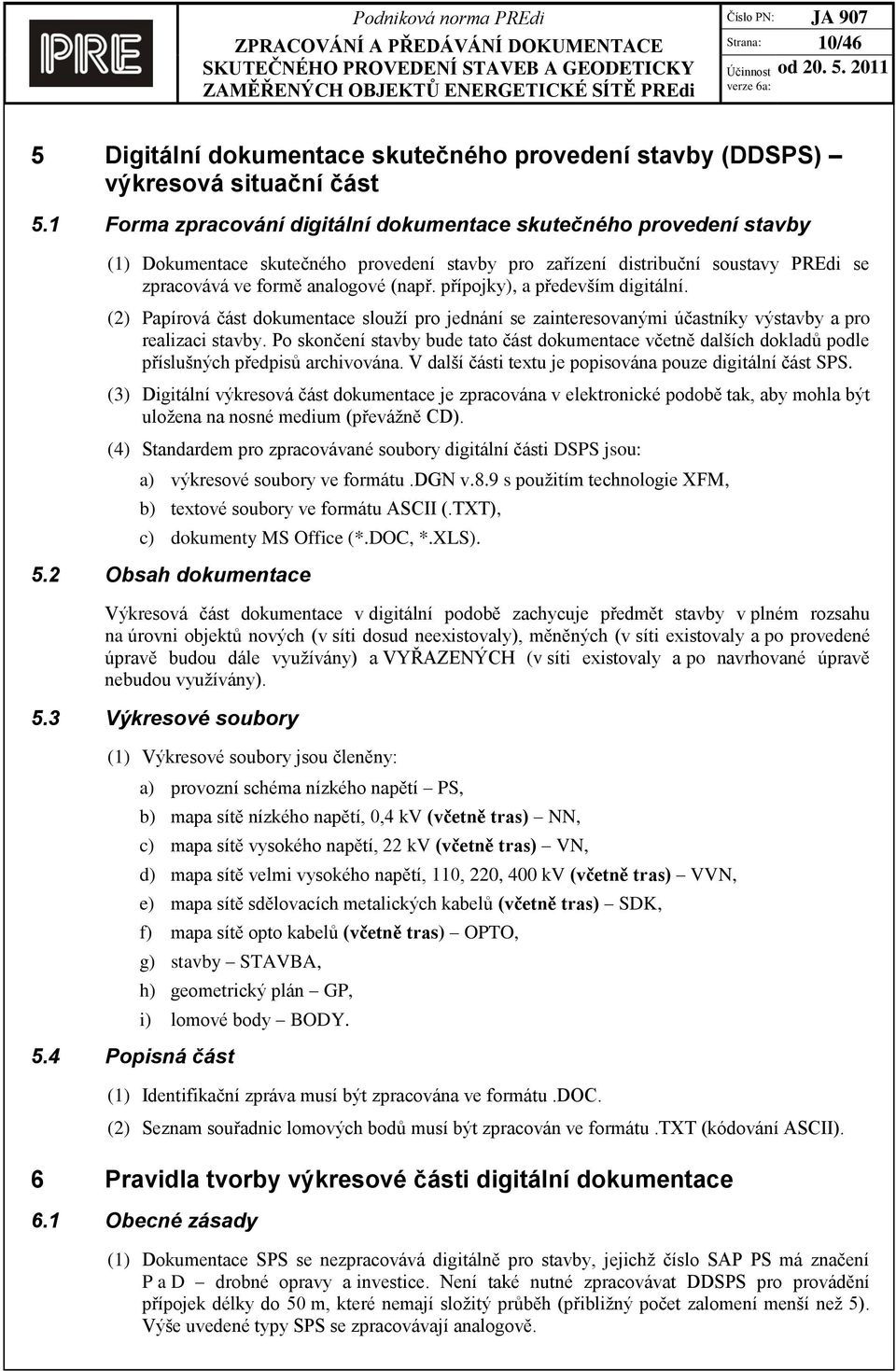

10 Strana: 10/46 5 Digitální dokumentace skutečného provedení stavby (DDSPS) výkresová situační část 5.1 Forma zpracování digitální dokumentace skutečného provedení stavby (1) Dokumentace skutečného provedení stavby pro zařízení distribuční soustavy PREdi se zpracovává ve formě analogové (např. přípojky), a především digitální. (2) Papírová část dokumentace slouží pro jednání se zainteresovanými účastníky výstavby a pro realizaci stavby. Po skončení stavby bude tato část dokumentace včetně dalších dokladů podle příslušných předpisů archivována. V další části textu je popisována pouze digitální část SPS. (3) Digitální výkresová část dokumentace je zpracována v elektronické podobě tak, aby mohla být uložena na nosné medium (převážně CD). (4) Standardem pro zpracovávané soubory digitální části DSPS jsou: a) výkresové soubory ve formátu.dgn v.8.9 s použitím technologie XFM, b) textové soubory ve formátu ASCII (.TXT), c) dokumenty MS Office (*.DOC, *.XLS). 5.2 Obsah dokumentace Výkresová část dokumentace v digitální podobě zachycuje předmět stavby v plném rozsahu na úrovni objektů nových (v síti dosud neexistovaly), měněných (v síti existovaly a po provedené úpravě budou dále využívány) a VYŘAZENÝCH (v síti existovaly a po navrhované úpravě nebudou využívány). 5.3 Výkresové soubory (1) Výkresové soubory jsou členěny: a) provozní schéma nízkého napětí PS, b) mapa sítě nízkého napětí, 0,4 kv (včetně tras) NN, c) mapa sítě vysokého napětí, 22 kv (včetně tras) VN, d) mapa sítě velmi vysokého napětí, 110, 220, 400 kv (včetně tras) VVN, e) mapa sítě sdělovacích metalických kabelů (včetně tras) SDK, f) mapa sítě opto kabelů (včetně tras) OPTO, g) stavby STAVBA, 5.4 Popisná část h) geometrický plán GP, i) lomové body BODY. (1) Identifikační zpráva musí být zpracována ve formátu.doc. (2) Seznam souřadnic lomových bodů musí být zpracován ve formátu.txt (kódování ASCII). 6 Pravidla tvorby výkresové části digitální dokumentace 6.1 Obecné zásady (1) Dokumentace SPS se nezpracovává digitálně pro stavby, jejichž číslo SAP PS má značení P a D drobné opravy a investice. Není také nutné zpracovávat DDSPS pro provádění přípojek délky do 50 m, které nemají složitý průběh (přibližný počet zalomení menší než 5). Výše uvedené typy SPS se zpracovávají analogově.

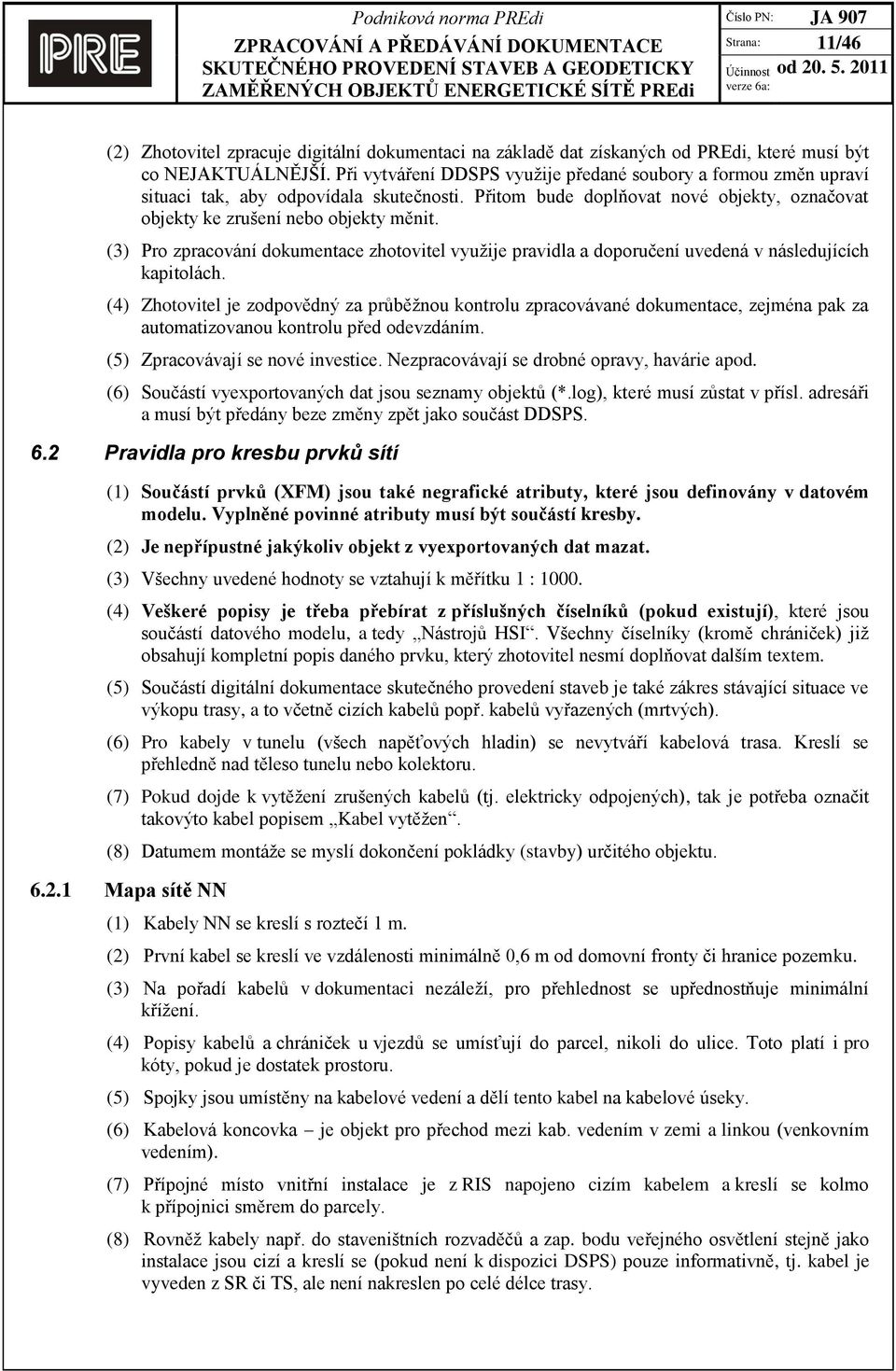

11 Strana: 11/46 (2) Zhotovitel zpracuje digitální dokumentaci na základě dat získaných od PREdi, které musí být co NEJAKTUÁLNĚJŠÍ. Při vytváření DDSPS využije předané soubory a formou změn upraví situaci tak, aby odpovídala skutečnosti. Přitom bude doplňovat nové objekty, označovat objekty ke zrušení nebo objekty měnit. (3) Pro zpracování dokumentace zhotovitel využije pravidla a doporučení uvedená v následujících kapitolách. (4) Zhotovitel je zodpovědný za průběžnou kontrolu zpracovávané dokumentace, zejména pak za automatizovanou kontrolu před odevzdáním. (5) Zpracovávají se nové investice. Nezpracovávají se drobné opravy, havárie apod. (6) Součástí vyexportovaných dat jsou seznamy objektů (*.log), které musí zůstat v přísl. adresáři a musí být předány beze změny zpět jako součást DDSPS. 6.2 Pravidla pro kresbu prvků sítí (1) Součástí prvků (XFM) jsou také negrafické atributy, které jsou definovány v datovém modelu. Vyplněné povinné atributy musí být součástí kresby. (2) Je nepřípustné jakýkoliv objekt z vyexportovaných dat mazat. (3) Všechny uvedené hodnoty se vztahují k měřítku 1 : (4) Veškeré popisy je třeba přebírat z příslušných číselníků (pokud existují), které jsou součástí datového modelu, a tedy Nástrojů HSI. Všechny číselníky (kromě chrániček) již obsahují kompletní popis daného prvku, který zhotovitel nesmí doplňovat dalším textem. (5) Součástí digitální dokumentace skutečného provedení staveb je také zákres stávající situace ve výkopu trasy, a to včetně cizích kabelů popř. kabelů vyřazených (mrtvých). (6) Pro kabely v tunelu (všech napěťových hladin) se nevytváří kabelová trasa. Kreslí se přehledně nad těleso tunelu nebo kolektoru. (7) Pokud dojde k vytěžení zrušených kabelů (tj. elektricky odpojených), tak je potřeba označit takovýto kabel popisem Kabel vytěžen. (8) Datumem montáže se myslí dokončení pokládky (stavby) určitého objektu Mapa sítě NN (1) Kabely NN se kreslí s roztečí 1 m. (2) První kabel se kreslí ve vzdálenosti minimálně 0,6 m od domovní fronty či hranice pozemku. (3) Na pořadí kabelů v dokumentaci nezáleží, pro přehlednost se upřednostňuje minimální křížení. (4) Popisy kabelů a chrániček u vjezdů se umísťují do parcel, nikoli do ulice. Toto platí i pro kóty, pokud je dostatek prostoru. (5) Spojky jsou umístěny na kabelové vedení a dělí tento kabel na kabelové úseky. (6) Kabelová koncovka je objekt pro přechod mezi kab. vedením v zemi a linkou (venkovním vedením). (7) Přípojné místo vnitřní instalace je z RIS napojeno cizím kabelem a kreslí se kolmo k přípojnici směrem do parcely. (8) Rovněž kabely např. do staveništních rozvaděčů a zap. bodu veřejného osvětlení stejně jako instalace jsou cizí a kreslí se (pokud není k dispozici DSPS) pouze informativně, tj. kabel je vyveden z SR či TS, ale není nakreslen po celé délce trasy.

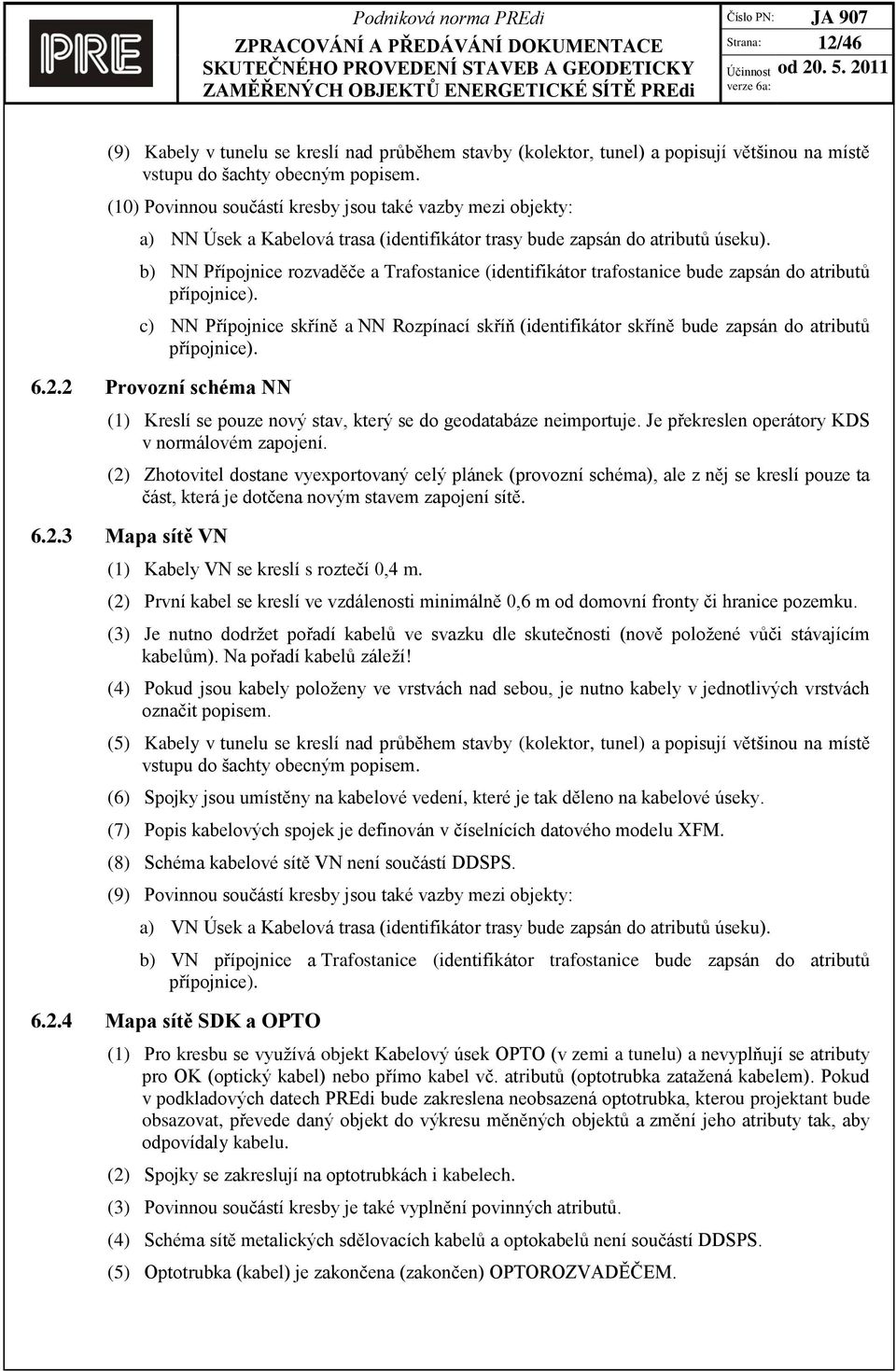

12 Strana: 12/46 (9) Kabely v tunelu se kreslí nad průběhem stavby (kolektor, tunel) a popisují většinou na místě vstupu do šachty obecným popisem. (10) Povinnou součástí kresby jsou také vazby mezi objekty: a) NN Úsek a Kabelová trasa (identifikátor trasy bude zapsán do atributů úseku). b) NN Přípojnice rozvaděče a Trafostanice (identifikátor trafostanice bude zapsán do atributů přípojnice). c) NN Přípojnice skříně a NN Rozpínací skříň (identifikátor skříně bude zapsán do atributů přípojnice) Provozní schéma NN (1) Kreslí se pouze nový stav, který se do geodatabáze neimportuje. Je překreslen operátory KDS v normálovém zapojení. (2) Zhotovitel dostane vyexportovaný celý plánek (provozní schéma), ale z něj se kreslí pouze ta část, která je dotčena novým stavem zapojení sítě Mapa sítě VN (1) Kabely VN se kreslí s roztečí 0,4 m. (2) První kabel se kreslí ve vzdálenosti minimálně 0,6 m od domovní fronty či hranice pozemku. (3) Je nutno dodržet pořadí kabelů ve svazku dle skutečnosti (nově položené vůči stávajícím kabelům). Na pořadí kabelů záleží! (4) Pokud jsou kabely položeny ve vrstvách nad sebou, je nutno kabely v jednotlivých vrstvách označit popisem. (5) Kabely v tunelu se kreslí nad průběhem stavby (kolektor, tunel) a popisují většinou na místě vstupu do šachty obecným popisem. (6) Spojky jsou umístěny na kabelové vedení, které je tak děleno na kabelové úseky. (7) Popis kabelových spojek je definován v číselnících datového modelu XFM. (8) Schéma kabelové sítě VN není součástí DDSPS. (9) Povinnou součástí kresby jsou také vazby mezi objekty: a) VN Úsek a Kabelová trasa (identifikátor trasy bude zapsán do atributů úseku). b) VN přípojnice a Trafostanice (identifikátor trafostanice bude zapsán do atributů přípojnice) Mapa sítě SDK a OPTO (1) Pro kresbu se využívá objekt Kabelový úsek OPTO (v zemi a tunelu) a nevyplňují se atributy pro OK (optický kabel) nebo přímo kabel vč. atributů (optotrubka zatažená kabelem). Pokud v podkladových datech PREdi bude zakreslena neobsazená optotrubka, kterou projektant bude obsazovat, převede daný objekt do výkresu měněných objektů a změní jeho atributy tak, aby odpovídaly kabelu. (2) Spojky se zakreslují na optotrubkách i kabelech. (3) Povinnou součástí kresby je také vyplnění povinných atributů. (4) Schéma sítě metalických sdělovacích kabelů a optokabelů není součástí DDSPS. (5) Optotrubka (kabel) je zakončena (zakončen) OPTOROZVADĚČEM.

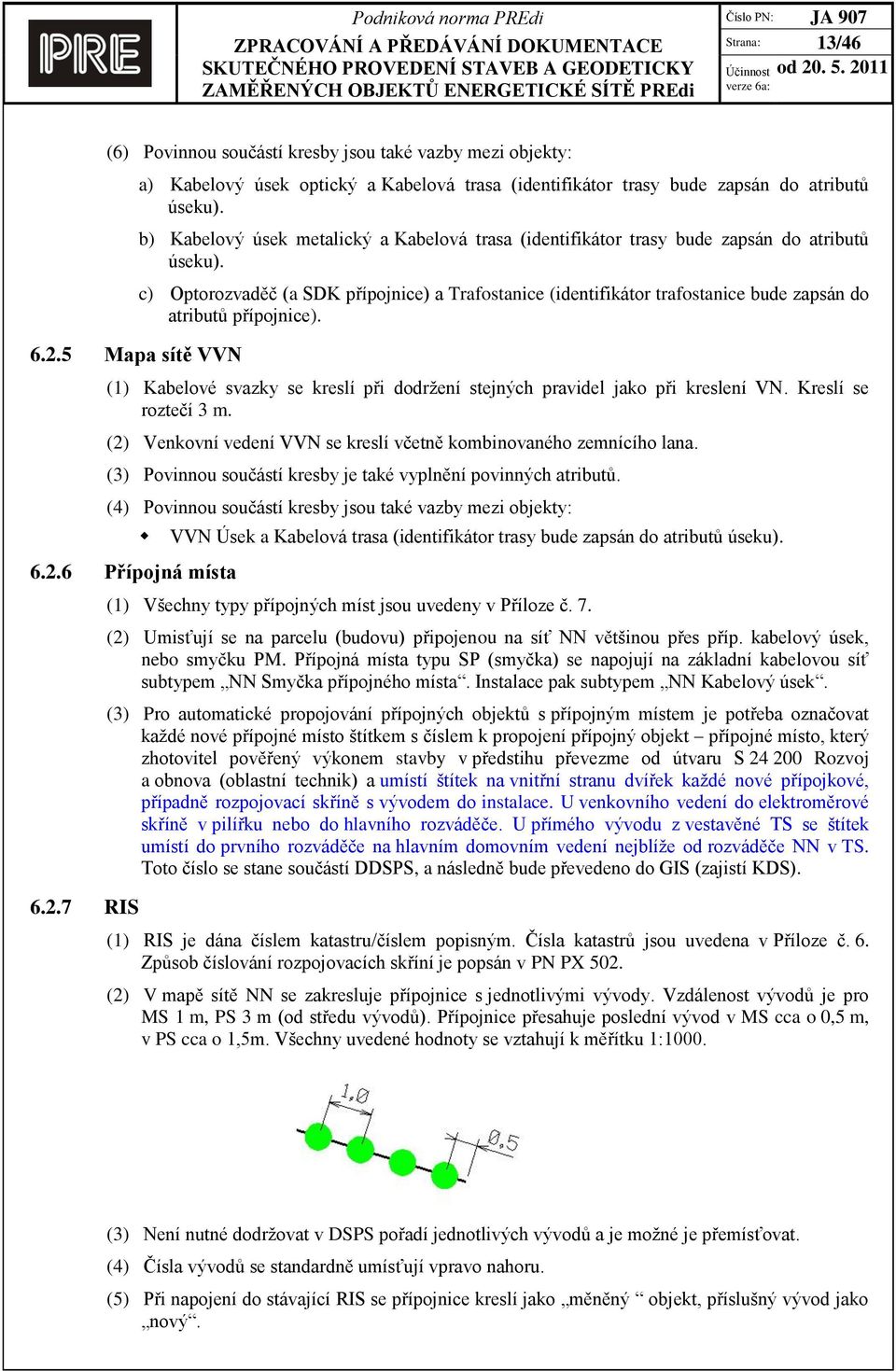

13 Strana: 13/46 (6) Povinnou součástí kresby jsou také vazby mezi objekty: Mapa sítě VVN a) Kabelový úsek optický a Kabelová trasa (identifikátor trasy bude zapsán do atributů úseku). b) Kabelový úsek metalický a Kabelová trasa (identifikátor trasy bude zapsán do atributů úseku). c) Optorozvaděč (a SDK přípojnice) a Trafostanice (identifikátor trafostanice bude zapsán do atributů přípojnice). (1) Kabelové svazky se kreslí při dodržení stejných pravidel jako při kreslení VN. Kreslí se roztečí 3 m. (2) Venkovní vedení VVN se kreslí včetně kombinovaného zemnícího lana. (3) Povinnou součástí kresby je také vyplnění povinných atributů. (4) Povinnou součástí kresby jsou také vazby mezi objekty: Přípojná místa RIS VVN Úsek a Kabelová trasa (identifikátor trasy bude zapsán do atributů úseku). (1) Všechny typy přípojných míst jsou uvedeny v Příloze č. 7. (2) Umisťují se na parcelu (budovu) připojenou na síť NN většinou přes příp. kabelový úsek, nebo smyčku PM. Přípojná místa typu SP (smyčka) se napojují na základní kabelovou síť subtypem NN Smyčka přípojného místa. Instalace pak subtypem NN Kabelový úsek. (3) Pro automatické propojování přípojných objektů s přípojným místem je potřeba označovat každé nové přípojné místo štítkem s číslem k propojení přípojný objekt přípojné místo, který zhotovitel pověřený výkonem stavby v předstihu převezme od útvaru S Rozvoj a obnova (oblastní technik) a umístí štítek na vnitřní stranu dvířek každé nové přípojkové, případně rozpojovací skříně s vývodem do instalace. U venkovního vedení do elektroměrové skříně v pilířku nebo do hlavního rozváděče. U přímého vývodu z vestavěné TS se štítek umístí do prvního rozváděče na hlavním domovním vedení nejblíže od rozváděče NN v TS. Toto číslo se stane součástí DDSPS, a následně bude převedeno do GIS (zajistí KDS). (1) RIS je dána číslem katastru/číslem popisným. Čísla katastrů jsou uvedena v Příloze č. 6. Způsob číslování rozpojovacích skříní je popsán v PN PX 502. (2) V mapě sítě NN se zakresluje přípojnice s jednotlivými vývody. Vzdálenost vývodů je pro MS 1 m, PS 3 m (od středu vývodů). Přípojnice přesahuje poslední vývod v MS cca o 0,5 m, v PS cca o 1,5m. Všechny uvedené hodnoty se vztahují k měřítku 1:1000. (3) Není nutné dodržovat v DSPS pořadí jednotlivých vývodů a je možné je přemísťovat. (4) Čísla vývodů se standardně umísťují vpravo nahoru. (5) Při napojení do stávající RIS se přípojnice kreslí jako měněný objekt, příslušný vývod jako nový.

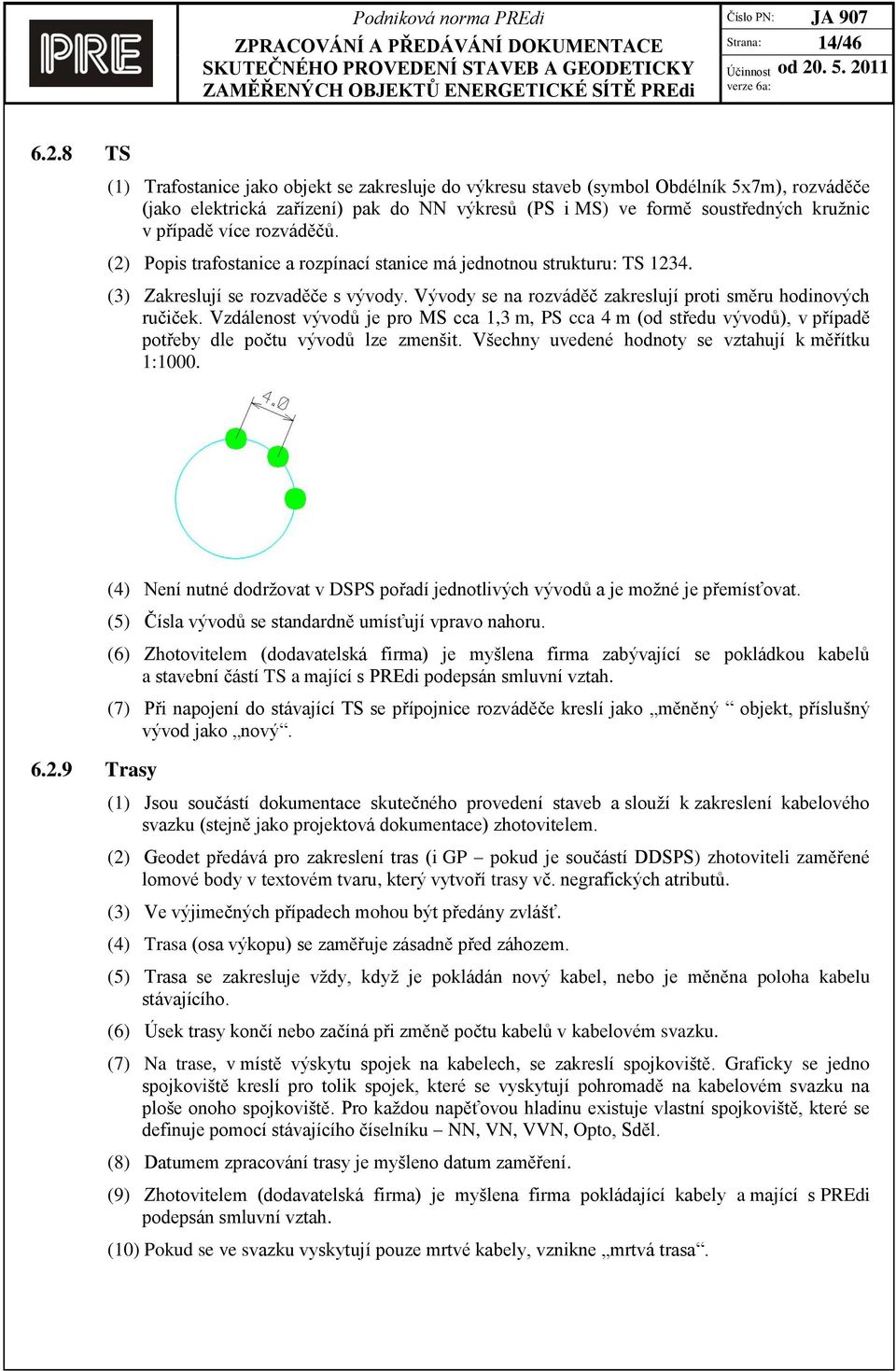

14 Strana: 14/ TS (1) Trafostanice jako objekt se zakresluje do výkresu staveb (symbol Obdélník 5x7m), rozváděče (jako elektrická zařízení) pak do NN výkresů (PS i MS) ve formě soustředných kružnic v případě více rozváděčů. (2) Popis trafostanice a rozpínací stanice má jednotnou strukturu: TS (3) Zakreslují se rozvaděče s vývody. Vývody se na rozváděč zakreslují proti směru hodinových ručiček. Vzdálenost vývodů je pro MS cca 1,3 m, PS cca 4 m (od středu vývodů), v případě potřeby dle počtu vývodů lze zmenšit. Všechny uvedené hodnoty se vztahují k měřítku 1: Trasy (4) Není nutné dodržovat v DSPS pořadí jednotlivých vývodů a je možné je přemísťovat. (5) Čísla vývodů se standardně umísťují vpravo nahoru. (6) Zhotovitelem (dodavatelská firma) je myšlena firma zabývající se pokládkou kabelů a stavební částí TS a mající s PREdi podepsán smluvní vztah. (7) Při napojení do stávající TS se přípojnice rozváděče kreslí jako měněný objekt, příslušný vývod jako nový. (1) Jsou součástí dokumentace skutečného provedení staveb a slouží k zakreslení kabelového svazku (stejně jako projektová dokumentace) zhotovitelem. (2) Geodet předává pro zakreslení tras (i GP pokud je součástí DDSPS) zhotoviteli zaměřené lomové body v textovém tvaru, který vytvoří trasy vč. negrafických atributů. (3) Ve výjimečných případech mohou být předány zvlášť. (4) Trasa (osa výkopu) se zaměřuje zásadně před záhozem. (5) Trasa se zakresluje vždy, když je pokládán nový kabel, nebo je měněna poloha kabelu stávajícího. (6) Úsek trasy končí nebo začíná při změně počtu kabelů v kabelovém svazku. (7) Na trase, v místě výskytu spojek na kabelech, se zakreslí spojkoviště. Graficky se jedno spojkoviště kreslí pro tolik spojek, které se vyskytují pohromadě na kabelovém svazku na ploše onoho spojkoviště. Pro každou napěťovou hladinu existuje vlastní spojkoviště, které se definuje pomocí stávajícího číselníku NN, VN, VVN, Opto, Sděl. (8) Datumem zpracování trasy je myšleno datum zaměření. (9) Zhotovitelem (dodavatelská firma) je myšlena firma pokládající kabely a mající s PREdi podepsán smluvní vztah. (10) Pokud se ve svazku vyskytují pouze mrtvé kabely, vznikne mrtvá trasa.

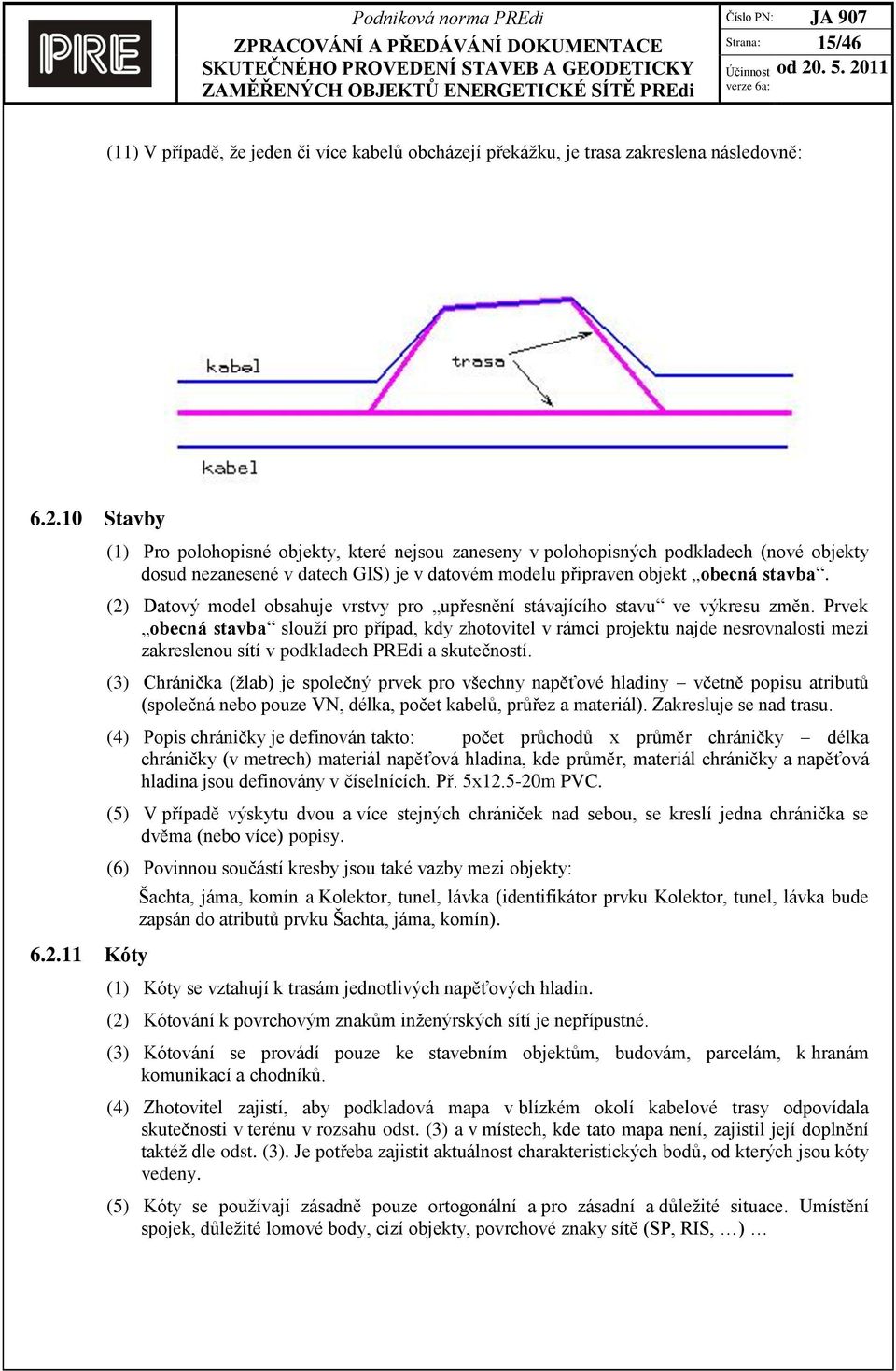

15 Strana: 15/46 (11) V případě, že jeden či více kabelů obcházejí překážku, je trasa zakreslena následovně: Stavby Kóty (1) Pro polohopisné objekty, které nejsou zaneseny v polohopisných podkladech (nové objekty dosud nezanesené v datech GIS) je v datovém modelu připraven objekt obecná stavba. (2) Datový model obsahuje vrstvy pro upřesnění stávajícího stavu ve výkresu změn. Prvek obecná stavba slouží pro případ, kdy zhotovitel v rámci projektu najde nesrovnalosti mezi zakreslenou sítí v podkladech PREdi a skutečností. (3) Chránička (žlab) je společný prvek pro všechny napěťové hladiny včetně popisu atributů (společná nebo pouze VN, délka, počet kabelů, průřez a materiál). Zakresluje se nad trasu. (4) Popis chráničky je definován takto: počet průchodů x průměr chráničky délka chráničky (v metrech) materiál napěťová hladina, kde průměr, materiál chráničky a napěťová hladina jsou definovány v číselnících. Př. 5x m PVC. (5) V případě výskytu dvou a více stejných chrániček nad sebou, se kreslí jedna chránička se dvěma (nebo více) popisy. (6) Povinnou součástí kresby jsou také vazby mezi objekty: Šachta, jáma, komín a Kolektor, tunel, lávka (identifikátor prvku Kolektor, tunel, lávka bude zapsán do atributů prvku Šachta, jáma, komín). (1) Kóty se vztahují k trasám jednotlivých napěťových hladin. (2) Kótování k povrchovým znakům inženýrských sítí je nepřípustné. (3) Kótování se provádí pouze ke stavebním objektům, budovám, parcelám, k hranám komunikací a chodníků. (4) Zhotovitel zajistí, aby podkladová mapa v blízkém okolí kabelové trasy odpovídala skutečnosti v terénu v rozsahu odst. (3) a v místech, kde tato mapa není, zajistil její doplnění taktéž dle odst. (3). Je potřeba zajistit aktuálnost charakteristických bodů, od kterých jsou kóty vedeny. (5) Kóty se používají zásadně pouze ortogonální a pro zásadní a důležité situace. Umístění spojek, důležité lomové body, cizí objekty, povrchové znaky sítě (SP, RIS, )

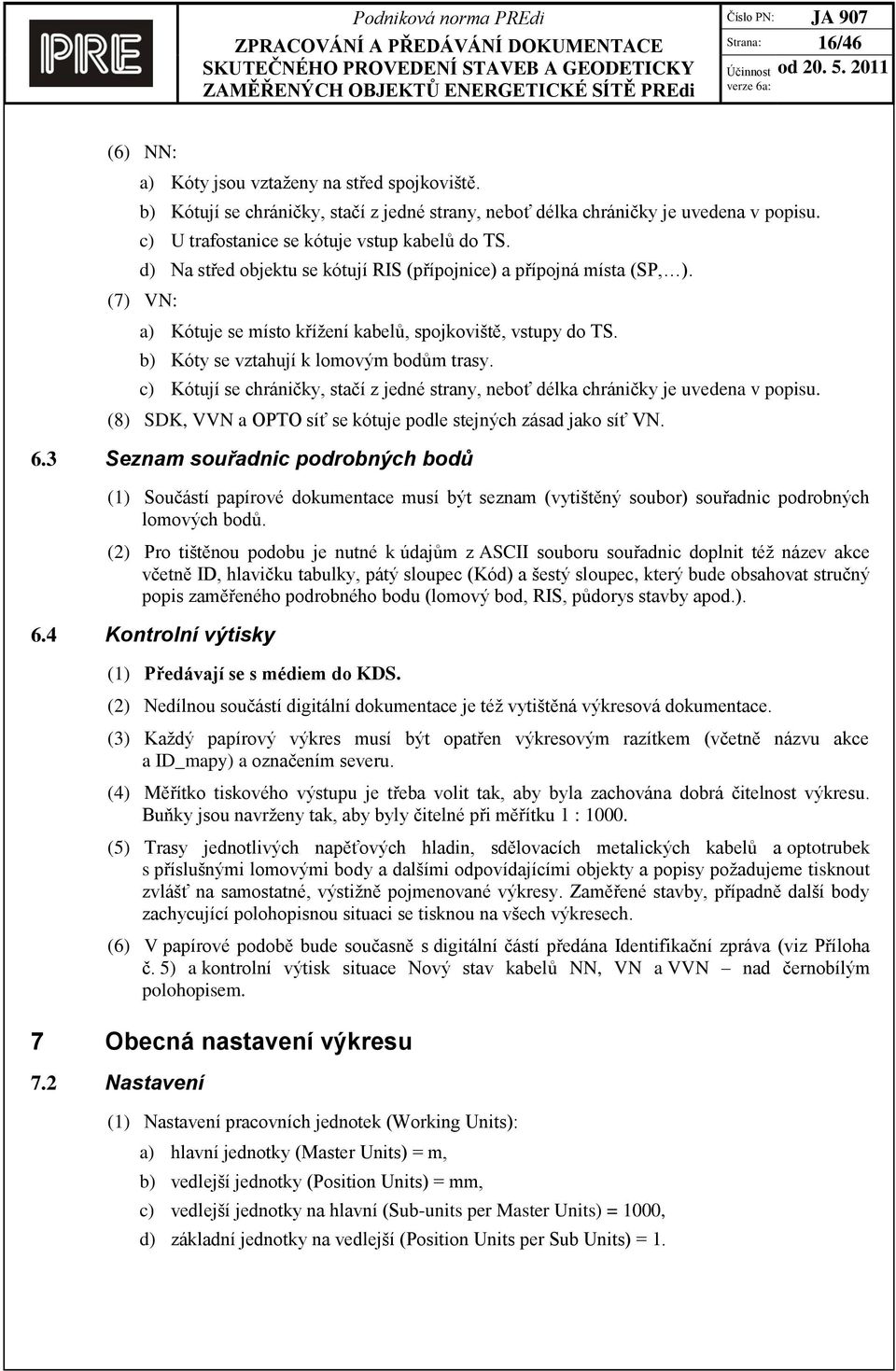

16 Strana: 16/46 (6) NN: a) Kóty jsou vztaženy na střed spojkoviště. b) Kótují se chráničky, stačí z jedné strany, neboť délka chráničky je uvedena v popisu. c) U trafostanice se kótuje vstup kabelů do TS. d) Na střed objektu se kótují RIS (přípojnice) a přípojná místa (SP, ). (7) VN: a) Kótuje se místo křížení kabelů, spojkoviště, vstupy do TS. b) Kóty se vztahují k lomovým bodům trasy. c) Kótují se chráničky, stačí z jedné strany, neboť délka chráničky je uvedena v popisu. (8) SDK, VVN a OPTO síť se kótuje podle stejných zásad jako síť VN. 6.3 Seznam souřadnic podrobných bodů (1) Součástí papírové dokumentace musí být seznam (vytištěný soubor) souřadnic podrobných lomových bodů. (2) Pro tištěnou podobu je nutné k údajům z ASCII souboru souřadnic doplnit též název akce včetně ID, hlavičku tabulky, pátý sloupec (Kód) a šestý sloupec, který bude obsahovat stručný popis zaměřeného podrobného bodu (lomový bod, RIS, půdorys stavby apod.). 6.4 Kontrolní výtisky (1) Předávají se s médiem do KDS. (2) Nedílnou součástí digitální dokumentace je též vytištěná výkresová dokumentace. (3) Každý papírový výkres musí být opatřen výkresovým razítkem (včetně názvu akce a ID_mapy) a označením severu. (4) Měřítko tiskového výstupu je třeba volit tak, aby byla zachována dobrá čitelnost výkresu. Buňky jsou navrženy tak, aby byly čitelné při měřítku 1 : (5) Trasy jednotlivých napěťových hladin, sdělovacích metalických kabelů a optotrubek s příslušnými lomovými body a dalšími odpovídajícími objekty a popisy požadujeme tisknout zvlášť na samostatné, výstižně pojmenované výkresy. Zaměřené stavby, případně další body zachycující polohopisnou situaci se tisknou na všech výkresech. (6) V papírové podobě bude současně s digitální částí předána Identifikační zpráva (viz Příloha č. 5) a kontrolní výtisk situace Nový stav kabelů NN, VN a VVN nad černobílým polohopisem. 7 Obecná nastavení výkresu 7.2 Nastavení (1) Nastavení pracovních jednotek (Working Units): a) hlavní jednotky (Master Units) = m, b) vedlejší jednotky (Position Units) = mm, c) vedlejší jednotky na hlavní (Sub-units per Master Units) = 1000, d) základní jednotky na vedlejší (Position Units per Sub Units) = 1.

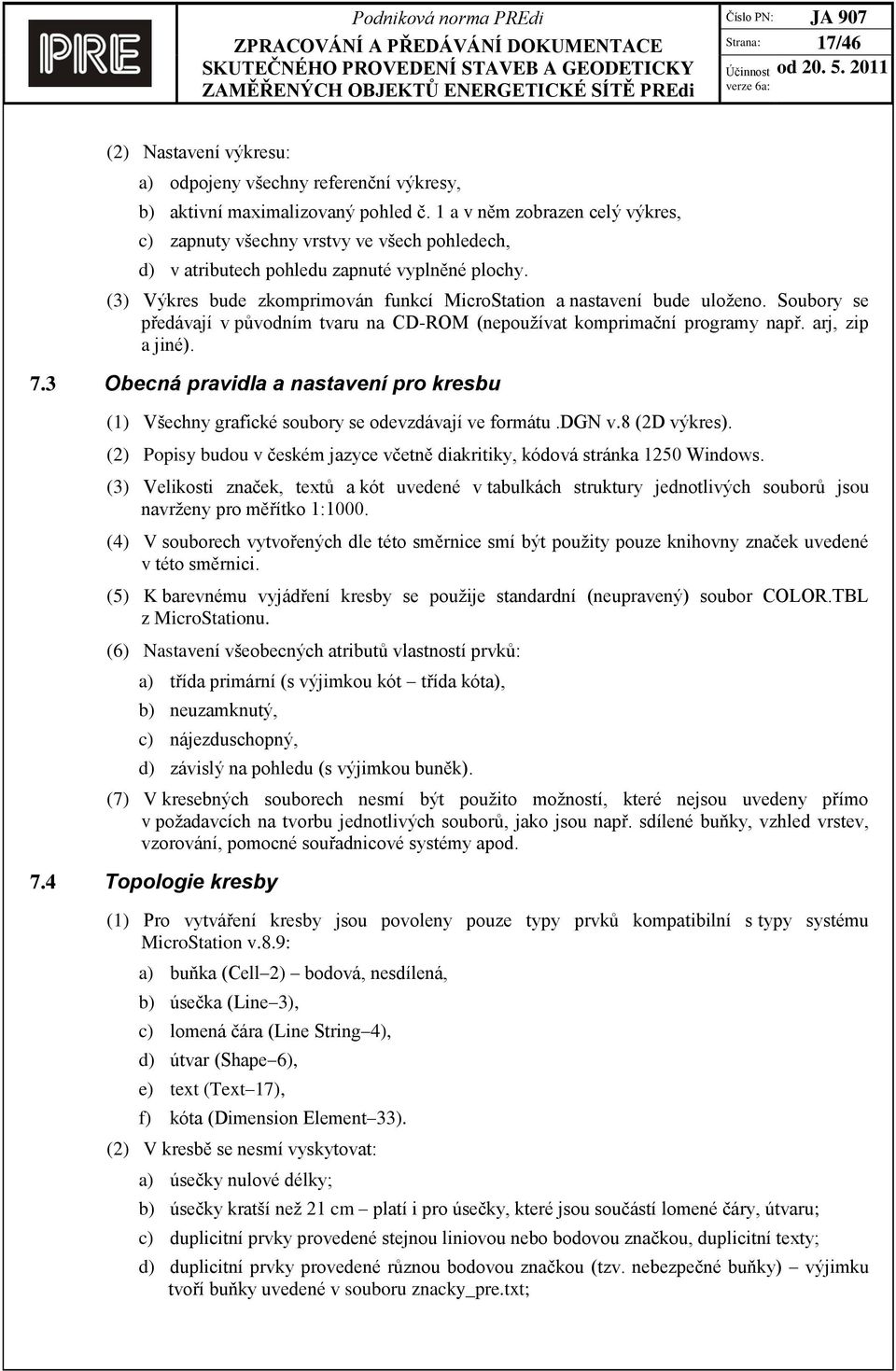

17 Strana: 17/46 (2) Nastavení výkresu: a) odpojeny všechny referenční výkresy, b) aktivní maximalizovaný pohled č. 1 a v něm zobrazen celý výkres, c) zapnuty všechny vrstvy ve všech pohledech, d) v atributech pohledu zapnuté vyplněné plochy. (3) Výkres bude zkomprimován funkcí MicroStation a nastavení bude uloženo. Soubory se předávají v původním tvaru na CD-ROM (nepoužívat komprimační programy např. arj, zip a jiné). 7.3 Obecná pravidla a nastavení pro kresbu (1) Všechny grafické soubory se odevzdávají ve formátu.dgn v.8 (2D výkres). (2) Popisy budou v českém jazyce včetně diakritiky, kódová stránka 1250 Windows. (3) Velikosti značek, textů a kót uvedené v tabulkách struktury jednotlivých souborů jsou navrženy pro měřítko 1:1000. (4) V souborech vytvořených dle této směrnice smí být použity pouze knihovny značek uvedené v této směrnici. (5) K barevnému vyjádření kresby se použije standardní (neupravený) soubor COLOR.TBL z MicroStationu. (6) Nastavení všeobecných atributů vlastností prvků: a) třída primární (s výjimkou kót třída kóta), b) neuzamknutý, c) nájezduschopný, d) závislý na pohledu (s výjimkou buněk). (7) V kresebných souborech nesmí být použito možností, které nejsou uvedeny přímo v požadavcích na tvorbu jednotlivých souborů, jako jsou např. sdílené buňky, vzhled vrstev, vzorování, pomocné souřadnicové systémy apod. 7.4 Topologie kresby (1) Pro vytváření kresby jsou povoleny pouze typy prvků kompatibilní s typy systému MicroStation v.8.9: a) buňka (Cell 2) bodová, nesdílená, b) úsečka (Line 3), c) lomená čára (Line String 4), d) útvar (Shape 6), e) text (Text 17), f) kóta (Dimension Element 33). (2) V kresbě se nesmí vyskytovat: a) úsečky nulové délky; b) úsečky kratší než 21 cm platí i pro úsečky, které jsou součástí lomené čáry, útvaru; c) duplicitní prvky provedené stejnou liniovou nebo bodovou značkou, duplicitní texty; d) duplicitní prvky provedené různou bodovou značkou (tzv. nebezpečné buňky) výjimku tvoří buňky uvedené v souboru znacky_pre.txt;

18 Strana: 18/46 e) nedotahy prvků: i) nesoulad koncových bodů linií, které spolu logicky souvisí; ii) absence lomového bodu na linii v místě koncového bodu jiné linie. (3) Liniové prvky musí být kresleny lomenou čarou, pouze v nevyhnutelných případech může být kreslena úsečkou (jen 2 vrcholy). (4) Uzavřené objekty musí být zobrazeny útvarem s typem vyplnění Žádný. (5) Bodová značka (buňka), která reprezentuje zařízení umístěné na vedení, musí být vždy umístěna svým vztažným bodem na lomový/koncový bod vedení. (6) Způsoby ukončení liniových prvků, které znázorňují trasu, jsou popsány v Příloze č Nastavení kót (1) Atributy musí být nastaveny v základních nástrojích (aktivní nastavení) systému MicroStation takto: a) Barva = bílá, b) Typ = 0, c) Tloušťka = 1. (2) Jednotlivé položky kótovacího aparátu systému MicroStation musí být nastaveny následujícím způsobem: a) Vynášecí čáry: i) Při textu vně spojit = zapnuto hodnotu lze upravit podle situace; ii) Vzdálenost = 0,0 (relativní hodnota vůči výšce textu) hodnotu lze upravit podle situace; iii) Přesah = 0,5 (relativní hodnota vůči výšce textu) hodnotu lze upravit podle situace. b) Koncové značky: i) Šipka = otevřená; ii) Šířka = 1,0 (relativní hodnota vůči výšce textu); iii) Výška = 0,5 (relativní hodnota vůči výšce textu); iv) Minimální okraj = 0,5 (relativní hodnota vůči výšce textu) hodnotu lze upravit podle situace. c) Text: i) Orientace = Nad čáru; ii) Zarovnání = Na střed; iii) Okraje = 0,5 (relativní hodnota vůči výšce textu) hodnotu lze upravit podle situace; iv) Font = 1; v) Výška = 1,0 m (v měřítku 1:1000); vi) Šířka = 1,0 m (v měřítku 1:1000).

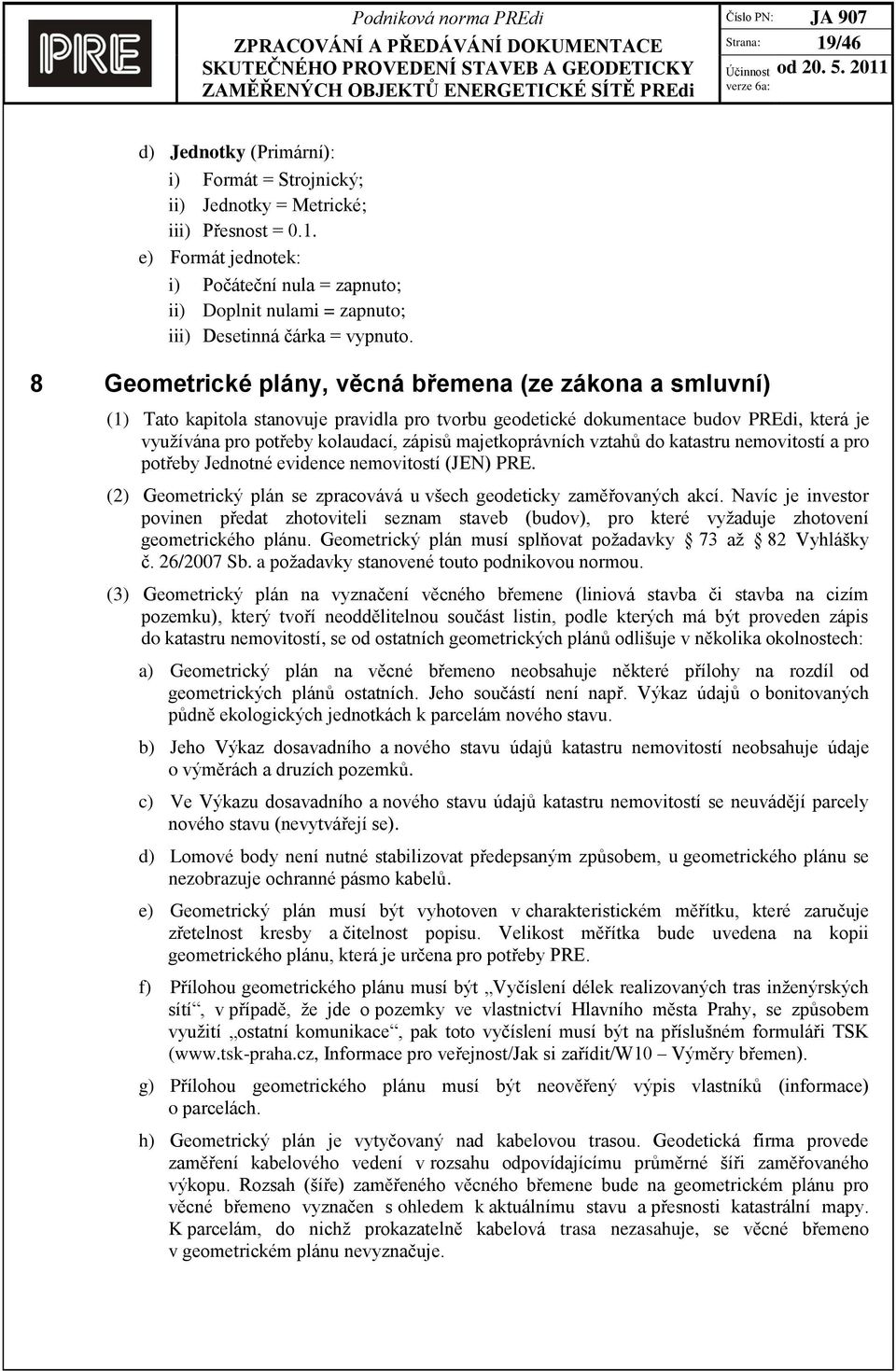

19 Strana: 19/46 d) Jednotky (Primární): i) Formát = Strojnický; ii) Jednotky = Metrické; iii) Přesnost = 0.1. e) Formát jednotek: i) Počáteční nula = zapnuto; ii) Doplnit nulami = zapnuto; iii) Desetinná čárka = vypnuto. 8 Geometrické plány, věcná břemena (ze zákona a smluvní) (1) Tato kapitola stanovuje pravidla pro tvorbu geodetické dokumentace budov PREdi, která je využívána pro potřeby kolaudací, zápisů majetkoprávních vztahů do katastru nemovitostí a pro potřeby Jednotné evidence nemovitostí (JEN) PRE. (2) Geometrický plán se zpracovává u všech geodeticky zaměřovaných akcí. Navíc je investor povinen předat zhotoviteli seznam staveb (budov), pro které vyžaduje zhotovení geometrického plánu. Geometrický plán musí splňovat požadavky 73 až 82 Vyhlášky č. 26/2007 Sb. a požadavky stanovené touto podnikovou normou. (3) Geometrický plán na vyznačení věcného břemene (liniová stavba či stavba na cizím pozemku), který tvoří neoddělitelnou součást listin, podle kterých má být proveden zápis do katastru nemovitostí, se od ostatních geometrických plánů odlišuje v několika okolnostech: a) Geometrický plán na věcné břemeno neobsahuje některé přílohy na rozdíl od geometrických plánů ostatních. Jeho součástí není např. Výkaz údajů o bonitovaných půdně ekologických jednotkách k parcelám nového stavu. b) Jeho Výkaz dosavadního a nového stavu údajů katastru nemovitostí neobsahuje údaje o výměrách a druzích pozemků. c) Ve Výkazu dosavadního a nového stavu údajů katastru nemovitostí se neuvádějí parcely nového stavu (nevytvářejí se). d) Lomové body není nutné stabilizovat předepsaným způsobem, u geometrického plánu se nezobrazuje ochranné pásmo kabelů. e) Geometrický plán musí být vyhotoven v charakteristickém měřítku, které zaručuje zřetelnost kresby a čitelnost popisu. Velikost měřítka bude uvedena na kopii geometrického plánu, která je určena pro potřeby PRE. f) Přílohou geometrického plánu musí být Vyčíslení délek realizovaných tras inženýrských sítí, v případě, že jde o pozemky ve vlastnictví Hlavního města Prahy, se způsobem využití ostatní komunikace, pak toto vyčíslení musí být na příslušném formuláři TSK ( Informace pro veřejnost/jak si zařídit/w10 Výměry břemen). g) Přílohou geometrického plánu musí být neověřený výpis vlastníků (informace) o parcelách. h) Geometrický plán je vytyčovaný nad kabelovou trasou. Geodetická firma provede zaměření kabelového vedení v rozsahu odpovídajícímu průměrné šíři zaměřovaného výkopu. Rozsah (šíře) zaměřeného věcného břemene bude na geometrickém plánu pro věcné břemeno vyznačen s ohledem k aktuálnímu stavu a přesnosti katastrální mapy. K parcelám, do nichž prokazatelně kabelová trasa nezasahuje, se věcné břemeno v geometrickém plánu nevyznačuje.

20 Strana: 20/46 (4) Grafické znázornění dotčených nemovitostí (vlastní geometrický plán) je nutno předat v digitální formě, ve výkresu *.DGN softwarového systému MicroStation. Tento výkresový soubor musí být pojmenován gxxxxxxy.dgn v souladu s konvencemi této podnikové normy opojmenování souborů. (5) Součástí dokumentace je textový (ASCII) soubor souřadnic zaměřených podrobných (zejména lomových) bodů, který je pojmenován axxxxxxy.txt. Soubor nesmí obsahovat žádné nadpisy, hlavičky či komentáře! (6) Ve čtyřech sloupcích se uvádějí pouze číselné hodnoty v pořadí: a) číslo lomového bodu, b) souřadnice x, c) souřadnice y, d) souřadnice z. (7) Sloupce se oddělují tabelátorem; první sloupec začíná na začátku řádky bez jakýchkoliv mezer! Desetinná místa se oddělují tečkou! (8) V tomto souboru je nutné dodržovat psaní souřadnic podle zobrazení v SW MicroStation, tj. ve III. kvadrantu Kartézského souřadnicového systému! Například: a) b) c) d) e) (9) U všech objektů geometrických plánů a lomových bodů musí být vyplněny a provázány databázové informace uložené v tabulkách souborů. Pro naplnění databází lze použít standardní prostředky systému MicroStation, ke kterým PRE dodá tyto soubory: a) lom_bod.dbf Databázová tabulka lomového bodu GP. b) lom_bod.cdx Indexový soubor tabulky lomového bodu GP. c) geom_pla.dbf Databázová tabulka geometrického plánu. d) geom_pla.cdx Indexový soubor tabulky geometrického plánu. Objekt Typ Vrstva Barva Tloušťka čáry Styl čáry Jméno buňky Lomový bod geometrického plánu TRA01 Popis lom. bodu geometrického plánu Hranice geometrického plánu (věcného břemena) Poznámka Symbol lomového bodu hranice geometrického plánu Číslo lomového bodu hranice geometrického plánu 6, 14(4) Hranice výkopu pro trasu

21 Strana: 21/46 Pole Jméno Typ Šířka Desetinná místa Popis položky 1 MSLINK NUMBER 10 0 Jednoznačný identifikátor pro MicroStation 2 NAZEV_AKCE CHAR 50 0 Název akce 3 ID_AKCE NUMBER 6 0 ID_akce (XXXXXX) 4 CISLO_GP CHAR 20 0 Číslo geometrického plánu 5 KATASTR CHAR 20 0 Název katastrálního území (např. Smíchov) 9 Předávání digitální dokumentace 9.2 Stručný chronologický postup (př. pokládky kabelů) (1) Zhotovitel položí kabely v terénu a nechá geodeticky zaměřit trasu, chráničky, spojkoviště, vstupy do TS apod. (2) Pozve ke kontrole před záhozem pracovníky S Dohled správy sítě. (3) Předá jim situační náčrt potvrzení o geodetickém zaměření. (4) Pracovníci útvaru S Dohled správy sítě stav odsouhlasí a povolí zához trasy a dokončení stavby. (5) Před technickou prohlídkou odevzdá zhotovitel ke kontrole zaměřenou trasu TDI a nechá si potvrdit správnost a dodržení projektu pracovníky útvaru S Řízení výstavby. (6) Poté pozve na technickou prohlídku pracovníka útvaru S Rozvoj a obnova VN/NN (Oblastního technika), který po prohlídce (pokud je vše v pořádku) potvrdí druhou stranu protokolu Samostatné přílohy č. 1. (7) Při prohlídce jim předá potvrzení o kontrole trasy. (8) Dojde-li k odsouhlasení stavby pracovníky útvaru S Rozvoj a obnova VN/NN, do konce následujícího pracovního dne předá zhotovitel data s odsouhlaseným protokolem od oblastního technika DDSPS do oddělení KDS. (9) Tam jsou provedeny následující úkony: a) Příslušná operátorka spustí automatizované kontroly nad předávanými daty. b) Pokud proběhnou bez identifikovaných chyb, data převezme a potvrdí zhotoviteli převzetí. V opačném případě data vrátí k opravě a zhotoviteli potvrdí protokol o identifikovaných chybách. c) Nahraje do MDB data a věcně je zkontroluje. d) Provede import do verze a začlenění (vazby) nových dat do GIS. e) Poté uloží data do detailní geodatabáze. (10) Oblastní technik poté (na základě potvrzeného protokolu o předání v KDS a po vydání Provozní vyhlášky (viz PN JA 906) povolí zapnutí elektrického zařízení. 9.3 Termíny (1) V souvislosti s touto PN je zadávána veškerá DSPS kabelových a nadzemních vedení a objektů distribuční soustavy PREdistribuce, a. s., od

22 Strana: 22/ Místo (2) Podle této novelizované PN (JA 907 v.6), od nabytí její účinnosti, je zadávána veškerá DSPS kabelových a nadzemních vedení distribuční soustavy PREdi. (3) Na úhradu za zpracování digitální dokumentace bude uzavřen dodatek ke stávající smlouvě. (4) Přebírání digitální dokumentace (a následná kontrola a import) bude probíhat ve dnech, které jsou uvedeny na webových stránkách PREdistribuce, a. s., v útvaru S Kmenová data sítě, Praha 5, Svornosti 19. (5) Export datových podkladů z GIS pro zpracování DDSPS také v útvaru S Kmenová data sítě, Praha 5, Svornosti 19a, přízemí ve dvoře vpravo. (6) Konzultace k problematice: Svornosti 19, II. patro. PREdistribuce, a. s. útvar S Kmenová data sítě Praha 5 Smíchov Svornosti Osoby (1) Pověření a zaškolení zaměstnanci útvaru S Kmenová data sítě. (2) Konzultace: Vedoucí útvaru L. Babíček 9.6 Aplikační SW Aktuální informace o aplikačním softwarovém vybavení lze získat na a
