GEOTUBE BEDNĚNÍ PRO KULATÉ SLOUPY

Rozměr: px

Začít zobrazení ze stránky:

Download "GEOTUBE BEDNĚNÍ PRO KULATÉ SLOUPY"

Michal Dvořák
před 8 lety
Počet zobrazení:

1 GEOTUBE BEDNĚNÍ PRO KULATÉ SLOUPY Kruhové bednící segmenty GEOTUBE jsou prvním moderním systémem, který využívá nízké hmotnosti a dalších pozitivních vlastností plastů při velmi efektivním betonování nosných sloupů. Jeden pracovník může bez jakékoliv mechanizace a nářadí snadno přenášet, stavět a rozebírat bednění pro kruhové sloupy Ø25, 30, 35, 40, 50 a 60 cm. Prakticky nulová lepivost k betonu znamená, že: a) demontáž bednění po vytvrdnutí betonu je velmi snadná b) riziko mechanického poškození sloupů i bednění při demontáži je velmi nízké c) bednění není nutné před použitím nastříkat rubrikantem pro snazší oddělení d) bednění lze od zbytků betonu velmi snadno očistit vodou nebo mechanicky e) dokonale hladký povrch sloupů nevyžaduje žádnou další povrchovou úpravu Výhoda nízkých nákladů při použití bednění GEOTUBE : RYCHLÁ MONTÁŽ A DEMONTÁŽ Jednomu pracovníkovi zabere montáž i demontáž 60 cm dlouhých dílců do potřebné výšky pouze pár minut, díly se spojují jednoduchými koliky z odolného nylonu, které se používají i pro další systémy bednění Geoplast.. LEVNÁ DOPRAVA A MANIPULACE Bednění GEOTUBE je velmi lehké, takže jeden pracovník může přenášet smontované díly až 3 m dlouhé, při dopravě mezi stavbami lze ukládat dílce na palety až do výše 2,5 m. VYSOKÁ CHEMICKÁ A MECHANICKÁ ODOLNOST Nulová nasákavost, odolnost proti vlivům počasí i působení chemikálií, snadná demontáž díky mizivé lepivosti s betonem a robustní konstrukce zaručují dlouhodobou životnost. MNOHONÁSOBNÁ POUŽITELNOST

Prakticky nulová lepivost k betonu znamená, že: a) demontáž bednění po vytvrdnutí betonu je velmi snadná b) riziko mechanického poškození sloupů i bednění při demontáži je velmi nízké c) bednění není

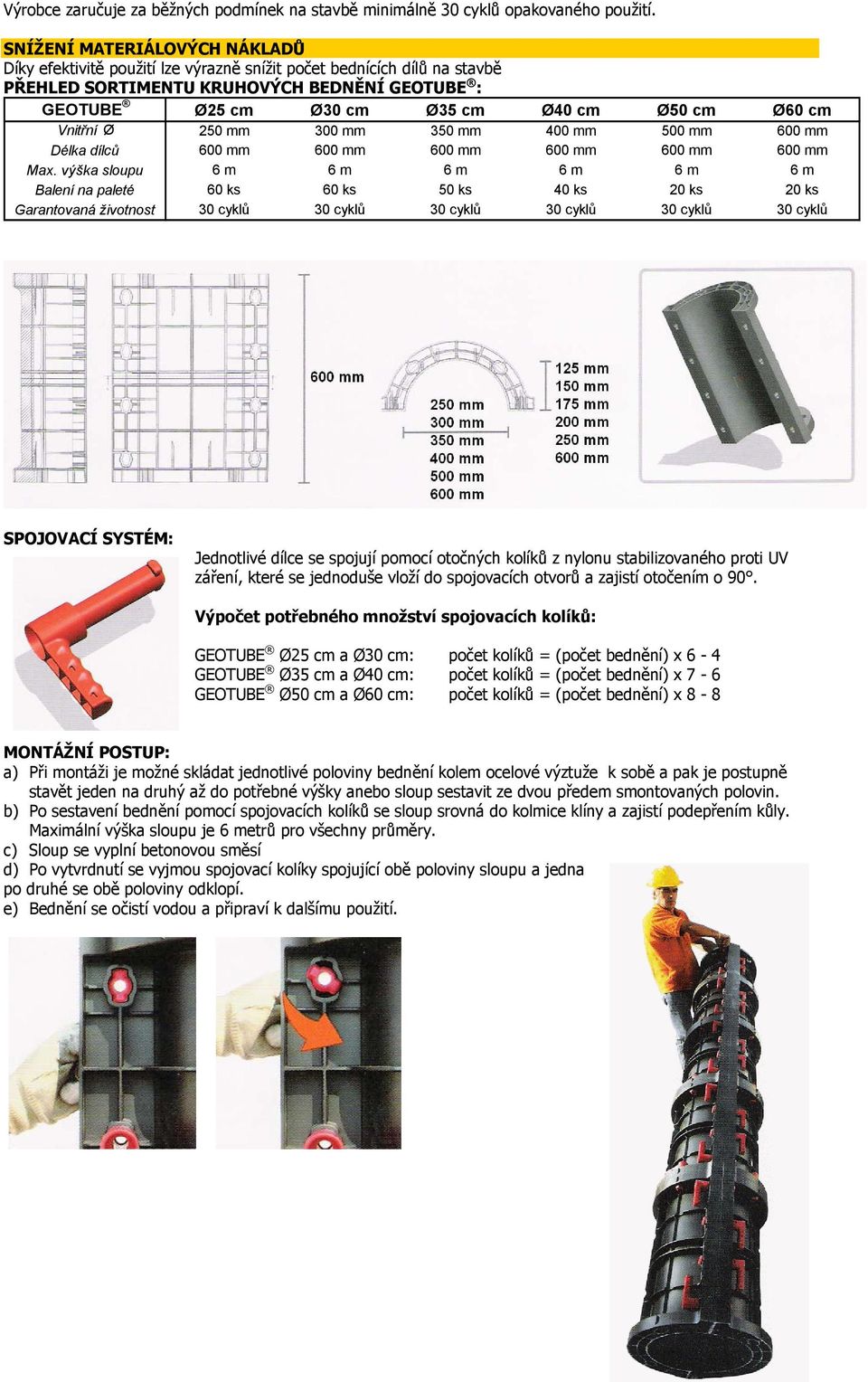

2 Výrobce zaručuje za běžných podmínek na stavbě minimálně 30 cyklů opakovaného použití. SNÍŽENÍ MATERIÁLOVÝCH NÁKLADŮ Díky efektivitě použití lze výrazně snížit počet bednících dílů na stavbě PŘEHLED SORTIMENTU KRUHOVÝCH BEDNĚNÍ GEOTUBE : GEOTUBE Ø25 cm Ø30 cm Ø35 cm Ø40 cm Ø50 cm Ø60 cm Vnitřní Ø 250 mm 300 mm 350 mm 400 mm 500 mm 600 mm Délka dílců 600 mm 600 mm 600 mm 600 mm 600 mm 600 mm Max. výška sloupu 6 m 6 m 6 m 6 m 6 m 6 m Balení na paleté 60 ks 60 ks 50 ks 40 ks 20 ks 20 ks Garantovaná životnost 30 cyklů 30 cyklů 30 cyklů 30 cyklů 30 cyklů 30 cyklů SPOJOVACÍ SYSTÉM: Jednotlivé dílce se spojují pomocí otočných kolíků z nylonu stabilizovaného proti UV záření, které se jednoduše vloží do spojovacích otvorů a zajistí otočením o 90. Výpočet potřebného množství spojovacích kolíků: GEOTUBE Ø25 cm a Ø30 cm: počet kolíků = (počet bednění) x 6-4 GEOTUBE Ø35 cm a Ø40 cm: počet kolíků = (počet bednění) x 7-6 GEOTUBE Ø50 cm a Ø60 cm: počet kolíků = (počet bednění) x 8-8 MONTÁŽNÍ POSTUP: a) Při montáži je možné skládat jednotlivé poloviny bednění kolem ocelové výztuže k sobě a pak je postupně stavět jeden na druhý až do potřebné výšky anebo sloup sestavit ze dvou předem smontovaných polovin. b) Po sestavení bednění pomocí spojovacích kolíků se sloup srovná do kolmice klíny a zajistí podepřením kůly. Maximální výška sloupu je 6 metrů pro všechny průměry. c) Sloup se vyplní betonovou směsí d) Po vytvrdnutí se vyjmou spojovací kolíky spojující obě poloviny sloupu a jedna po druhé se obě poloviny odklopí. e) Bednění se očistí vodou a připraví k dalšímu použití.

cm Vnitřní Ø 250 mm 300 mm 350 mm 400 mm 500 mm 600 mm Délka dílců 600 mm 600 mm 600 mm 600 mm 600 mm 600 mm Max.

3 GEOTUBE QUADRO BEDNĚNÍ PRO HRANATÉ SLOUPY

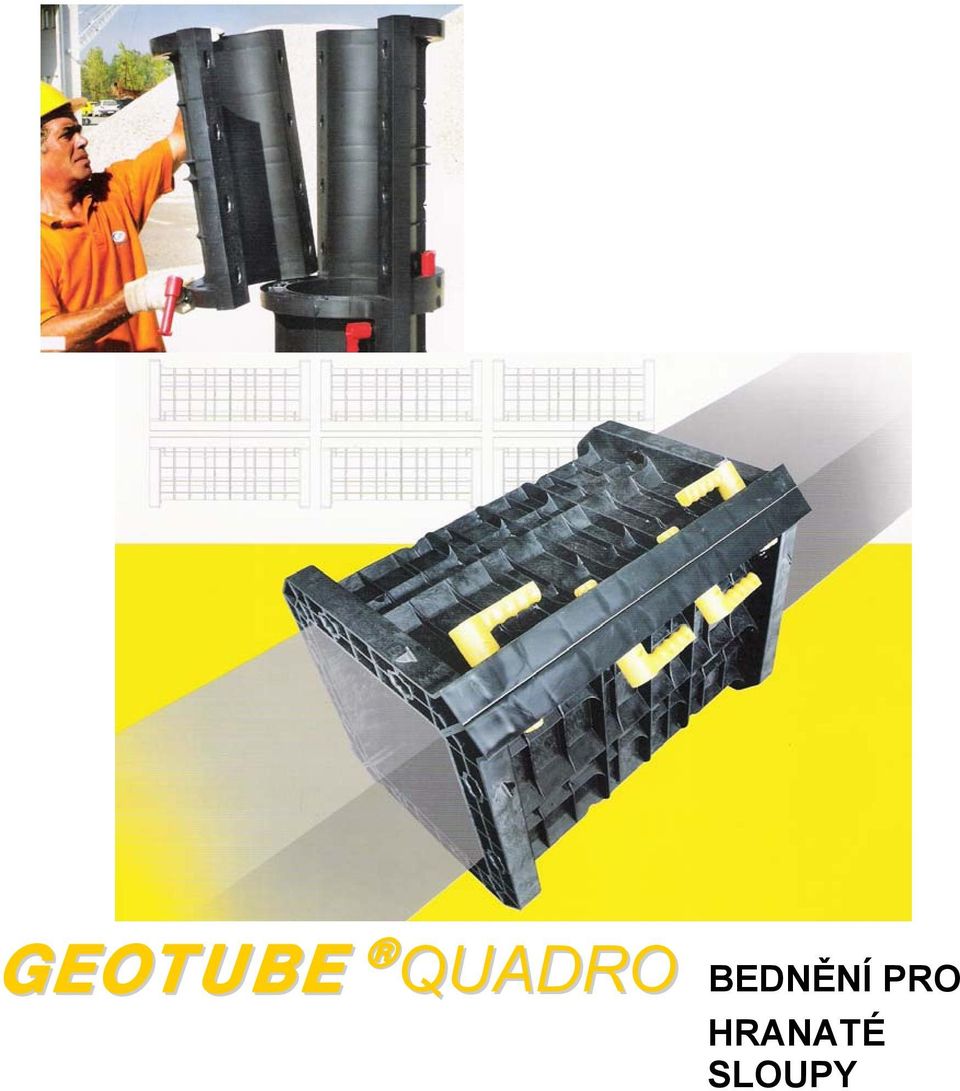

4 Lehké plastové bednící segmenty GEOTUBE QUADRO umožňují rychlou a efektivní betonáž nosných sloupů čtvercového a obdélníkového průřezu 30 x 30 cm a 30 x 40 cm. Konstrukčně vychází z kruhového bednění GEOTUBE, shodný je i spojovací systém pomocí kolíků ze stabilizovaného nylonu. Montáž i odbednění provede jeden pracovník během pár minut, výsledkem je při dostatečném zatečení dokonalý vzhled hotového díla. Prakticky nulová lepivost k betonu znamená, že: a) demontáž bednění po vytvrdnutí betonu je velmi snadná b) riziko mechanického poškození sloupů i bednění při demontáži je velmi nízké c) bednění není nutné před použitím nastříkat rubrikantem pro snazší oddělení d) bednění lze od zbytků betonu velmi snadno očistit vodou nebo mechanicky e) dokonale hladký povrch sloupů nevyžaduje žádnou další povrchovou úpravu RYCHLÁ MONTÁŽ A DEMONTÁŽ Nízká hmotnost a jednoduchý spojovací systém umožňují sestavit bednění sloupů až do výšky 6 m ve velmi krátké době. Při rozebírání je vhodné vyjmout kolíky spojující obě poloviny celé délky bednění, sejmout jednu a pak i druhou polovinu. U dalšího sloupu stačí smontovat obě poloviny k sobě. LEVNÁ DOPRAVA A MANIPULACE Nízká hmotnost znamená optimální využití dopravního prostředku při převážení, ručně se pak dají přenášet dílce až 3 m dlouhé. VYSOKÁ CHEMICKÁ A MECHANICKÁ ODOLNOST Materiál (recyklovaný PP stabilizovaný proti účinkům UV záření) a masivní konstrukce znamenají velkou odolnost proti mechanickému poškození i chemickým účinkům. Nelepivost k betonu umožňuje snadnou demontáž bez použití nástrojů nebo násilí. MNOHONÁSOBNÁ POUŽITELNOST Garantovaná životnost v běžných podmínkách je minimálně 30 cyklů, skutečná životnost může být při slušném zacházení daleko vyšší. SNÍŽENÍ MATERIÁLOVÝCH NÁKLADŮ Přijatelná cena, efektivní využití a dlouhá životnost umožňují výrazné snížení pořizovacích i provozních výdajů. PŘEHLED SORTIMENTU BEDNĚNÍ GEOTUBE QUADRO: GEOTUBE QUADRO 30x30 cm 30x40 cm Vnitřní rozměry 30x30 cm 30 x 40 cm Délka dílců 600 mm 600 mm Max. výška sloupu 6 m 6 m Balení na paleté 90 ks 90 ks Garantovaná životnost 30 cyklů 30 cyklů SPOJOVACÍ SYSTÉM: Jednotlivé dílce se spojují pomocí otočných kolíků z nylonu stabilizovaného proti UV záření, které se jednoduše vloží do spojovacích otvorů a zajistí otočením o 90.

Montáž i odbednění provede jeden pracovník během pár minut, výsledkem je při dostatečném zatečení dokonalý vzhled hotového díla.

5 Výpočet potřebného množství spojovacích kolíků: GEOTUBE QUADRO: počet kolíků = (počet bednění) x 8-8 MONTÁŽNÍ POSTUP: a) Při montáži je možné skládat jednotlivé poloviny bednění kolem ocelové výztuže k sobě a pak je postupně stavět jeden na druhý až do potřebné výšky anebo sloup sestavit ze dvou předem smontovaných polovin. b) Po sestavení bednění pomocí spojovacích kolíků se sloup srovná do kolmice klíny a zajistí podepřením kůly. Maximální výška sloupu je 6 metrů pro všechny průměry. c) Sloup se vyplní betonovou směsí a dobře upěchuje pro dokonalé zatečení. d) Po vytvrdnutí se vyjmou spojovací kolíky spojující obě poloviny sloupu a jedna po druhé se obě poloviny odklopí. e) Bednění se očistí vodou a připraví k dalšímu použití.

b) Po sestavení bednění pomocí spojovacích kolíků se sloup srovná do kolmice klíny a zajistí podepřením kůly. Maximální výška sloupu je 6 metrů pro všechny průměry.

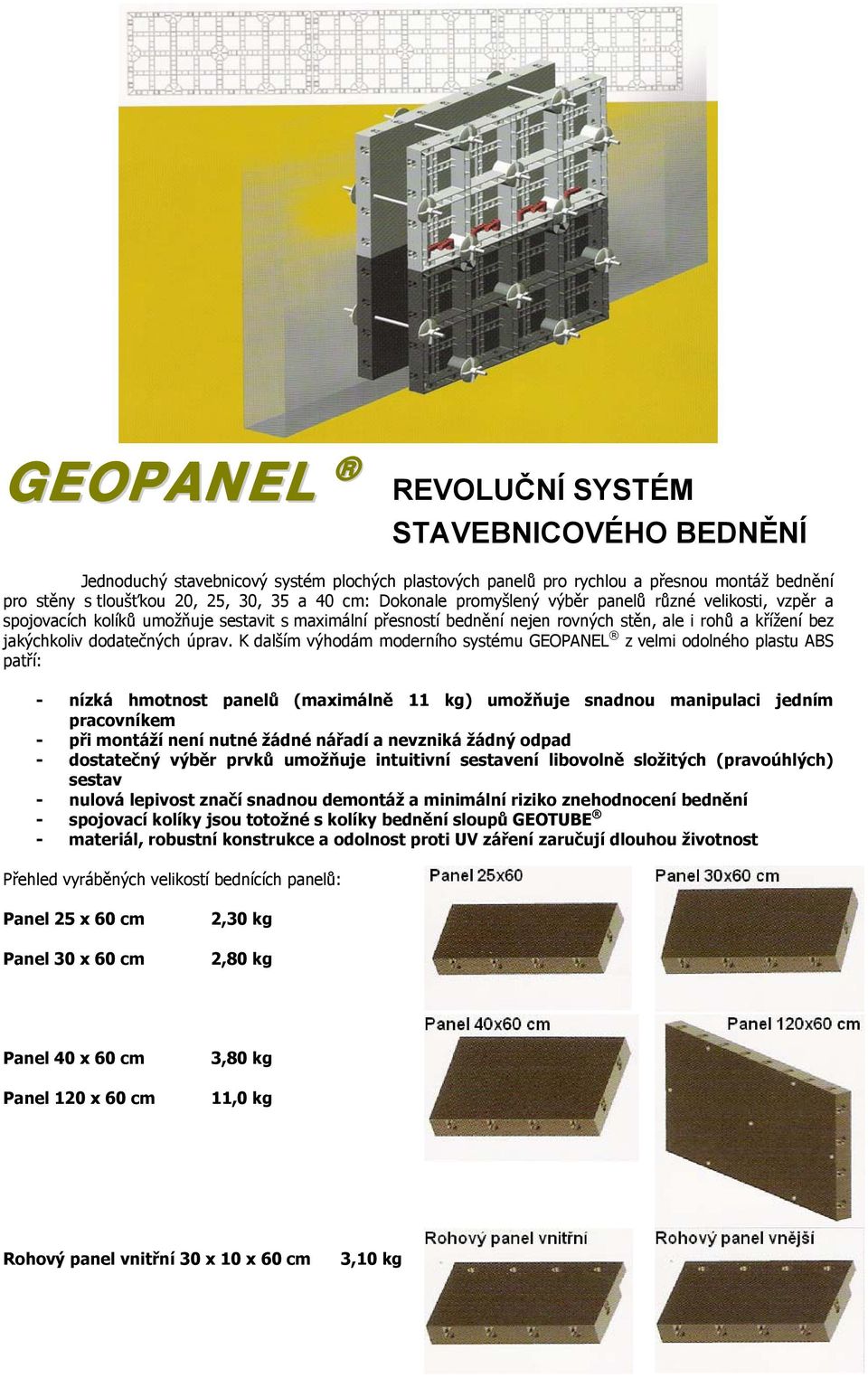

6 GEOPANEL REVOLUČNÍ SYSTÉM STAVEBNICOVÉHO BEDNĚNÍ Jednoduchý stavebnicový systém plochých plastových panelů pro rychlou a přesnou montáž bednění pro stěny s tloušťkou 20, 25, 30, 35 a 40 cm: Dokonale promyšlený výběr panelů různé velikosti, vzpěr a spojovacích kolíků umožňuje sestavit s maximální přesností bednění nejen rovných stěn, ale i rohů a křížení bez jakýchkoliv dodatečných úprav. K dalším výhodám moderního systému GEOPANEL z velmi odolného plastu ABS patří: - nízká hmotnost panelů (maximálně 11 kg) umožňuje snadnou manipulaci jedním pracovníkem - při montáží není nutné žádné nářadí a nevzniká žádný odpad - dostatečný výběr prvků umožňuje intuitivní sestavení libovolně složitých (pravoúhlých) sestav - nulová lepivost značí snadnou demontáž a minimální riziko znehodnocení bednění - spojovací kolíky jsou totožné s kolíky bednění sloupů GEOTUBE - materiál, robustní konstrukce a odolnost proti UV záření zaručují dlouhou životnost Přehled vyráběných velikostí bednících panelů: Panel 25 x 60 cm Panel 30 x 60 cm 2,30 kg 2,80 kg Panel 40 x 60 cm Panel 120 x 60 cm 3,80 kg 11,0 kg Rohový panel vnitřní 30 x 10 x 60 cm 3,10 kg

K dalším výhodám moderního systému GEOPANEL z velmi odolného plastu ABS patří: - nízká hmotnost panelů (maximálně 11 kg) umožňuje snadnou manipulaci jedním pracovníkem - při montáží není nutné žádné

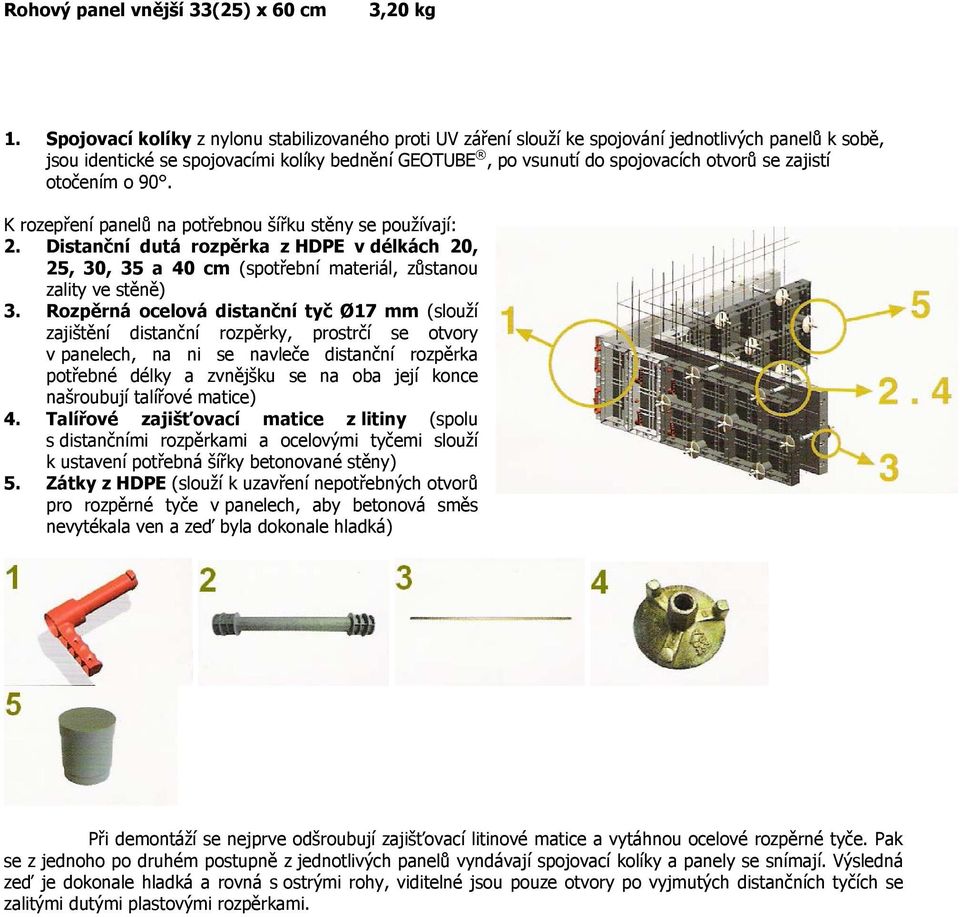

7 Rohový panel vnější 33(25) x 60 cm 3,20 kg 1. Spojovací kolíky z nylonu stabilizovaného proti UV záření slouží ke spojování jednotlivých panelů k sobě, jsou identické se spojovacími kolíky bednění GEOTUBE, po vsunutí do spojovacích otvorů se zajistí otočením o 90. K rozepření panelů na potřebnou šířku stěny se používají: 2. Distanční dutá rozpěrka z HDPE v délkách 20, 25, 30, 35 a 40 cm (spotřební materiál, zůstanou zality ve stěně) 3. Rozpěrná ocelová distanční tyč Ø17 mm (slouží zajištění distanční rozpěrky, prostrčí se otvory v panelech, na ni se navleče distanční rozpěrka potřebné délky a zvnějšku se na oba její konce našroubují talířové matice) 4. Talířové zajišťovací matice z litiny (spolu s distančními rozpěrkami a ocelovými tyčemi slouží k ustavení potřebná šířky betonované stěny) 5. Zátky z HDPE (slouží k uzavření nepotřebných otvorů pro rozpěrné tyče v panelech, aby betonová směs nevytékala ven a zeď byla dokonale hladká) Při demontáží se nejprve odšroubují zajišťovací litinové matice a vytáhnou ocelové rozpěrné tyče. Pak se z jednoho po druhém postupně z jednotlivých panelů vyndávají spojovací kolíky a panely se snímají. Výsledná zeď je dokonale hladká a rovná s ostrými rohy, viditelné jsou pouze otvory po vyjmutých distančních tyčích se zalitými dutými plastovými rozpěrkami.

zajistí otočením o 90. K rozepření panelů na potřebnou šířku stěny se používají: 2. Distanční dutá rozpěrka z HDPE v délkách 20, 25, 30, 35 a 40 cm (spotřební materiál, zůstanou zality ve stěně) 3.

8 GEOPANEL Při betonáži stropů je nutné jednotlivé díly dostatečně podepřít podpěrami umístěnými vždy v místě styku dvou sousedních panelů. tradiční způsob podepření pomocí panelů Systém GEOPANEL umožňuje tímto způsobem betonovat lité stropy až 40 cm silné. 90 ROHY šířka stěn cm

tradiční způsob podepření pomocí panelů Systém GEOPANEL umožňuje tímto

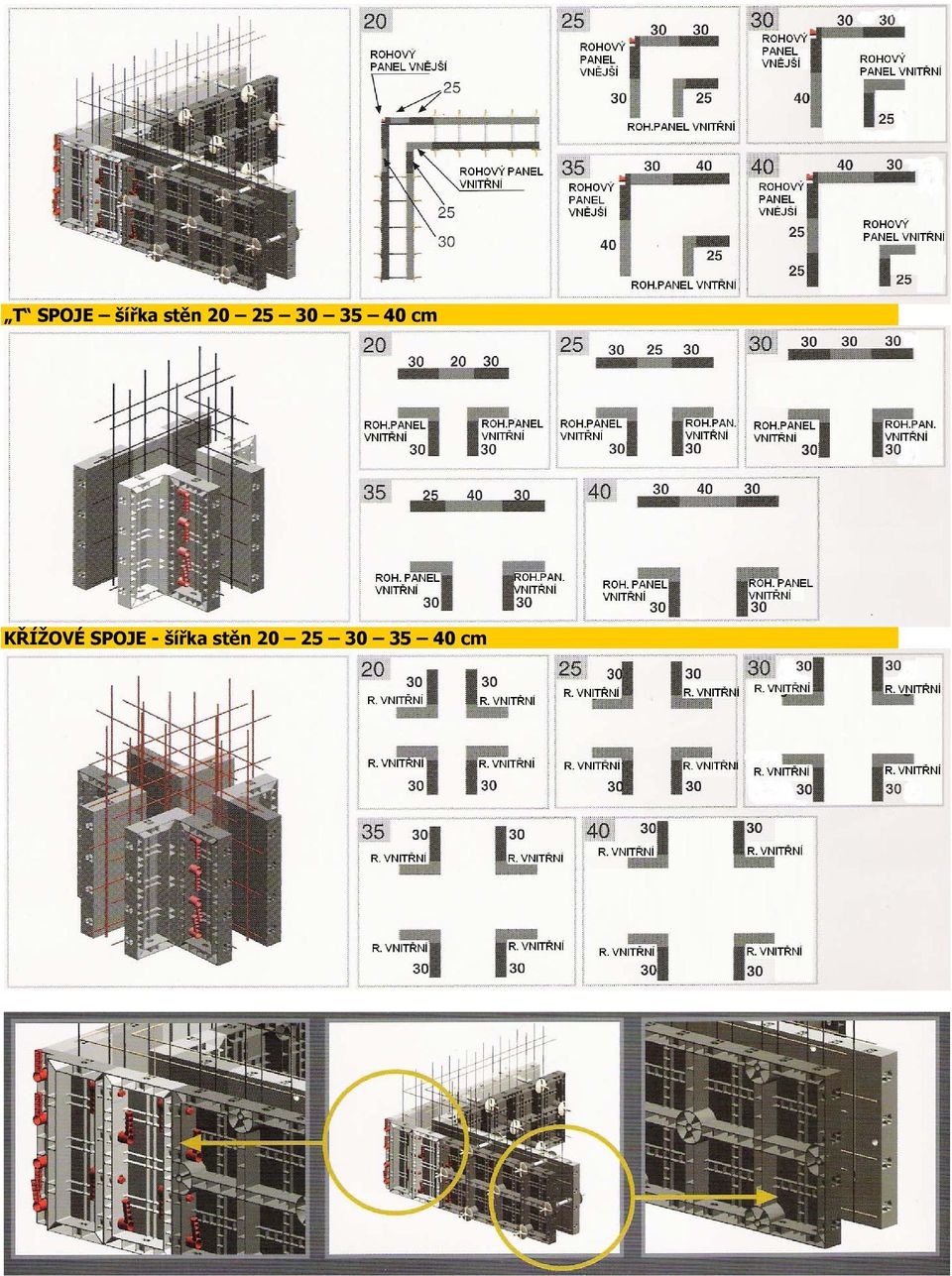

9 T SPOJE šířka stěn cm KŘÍŽOVÉ SPOJE - šířka stěn cm
