NEROZBITNÁ ZRCADLA bezpečnost & kontrola

Transkript

1 NEROZBITNÁ ZRCADLA bezpečnost & kontrola

2 O B S A H ABC správného výběru v sortimentu VIALUX...4 Dopravní zrcadla Dopravní zrcadla odpovídající normám v červenobílém rámu Kvalita Polymir... 6 Kvalita P.A.S....7 Kvalita Nerez...8 Ochrana proti námraze/orosení... 9 Zrcadla pro soukromé výjezdy Zrcadlo pro výjezdy z garáže a Pomocné zrcadlo pro parkování Zrcadla pro výjezdy z parkovišť se širokoúhlým výhledem Zvláštní dopravní zrcadla Svítící zrcadlo pro interiéry...12 Zrcadlo pro bezpečný pohyb cyklistů : Cyclomir nouveau MnohoUčElová zrcadla Mnohoučelová zrcadla v bílém rámu Mnohoučelová zrcadla v zeleném rámu Mnohoučelová zrcadla v červeném rámu zrcadla pro průmysl a logistiku Zrcadla v červenobílém rámu Kvalita Polymir Kvalita P.A.S Kvalita Nerez...20 Proti námraze/orosení Specifická zrcadla pro průmysl a logistiku Zrcadla s výstražným nápisem...22 Zrcadla ve žlutočerném rámu Přesná plochá zrcadla Zrcadla pro nestandardní prostředí...25 Hemisférická zrcadla Pro bezpečnost Pro dohled Zpětná zrcátka pro vysokozdvižné vozíky

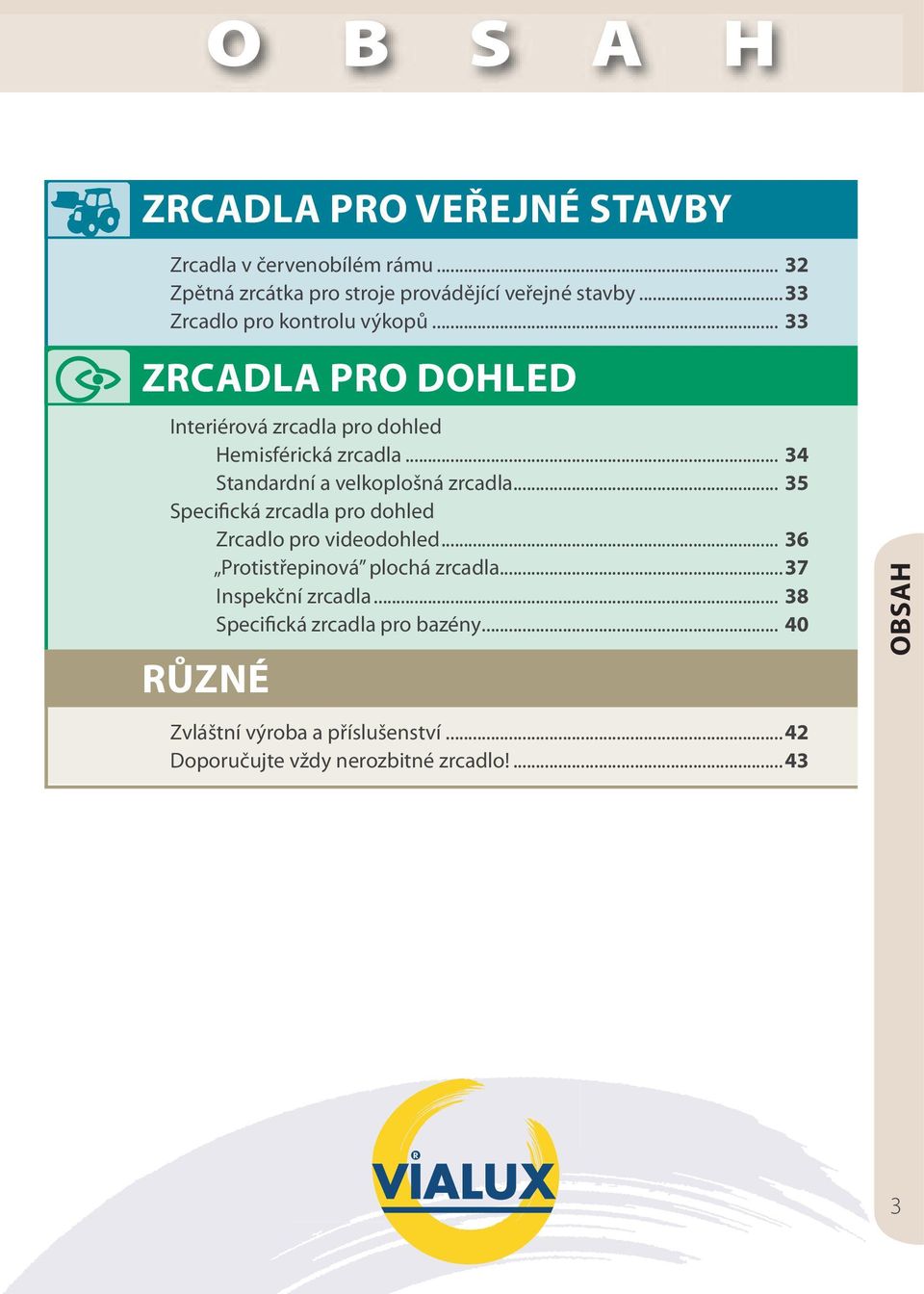

3 O B S A H zrcadla pro veřejné stavby Zrcadla v červenobílém rámu Zpětná zrcátka pro stroje provádějící veřejné stavby...33 Zrcadlo pro kontrolu výkopů zrcadla pro DohlED Interiérová zrcadla pro dohled Hemisférická zrcadla Standardní a velkoplošná zrcadla Specifická zrcadla pro dohled Zrcadlo pro videodohled Protistřepinová plochá zrcadla...37 Inspekční zrcadla Specifická zrcadla pro bazény různé Zvláštní výroba a příslušenství...42 Doporučujte vždy nerozbitné zrcadlo!...43 obsah 3

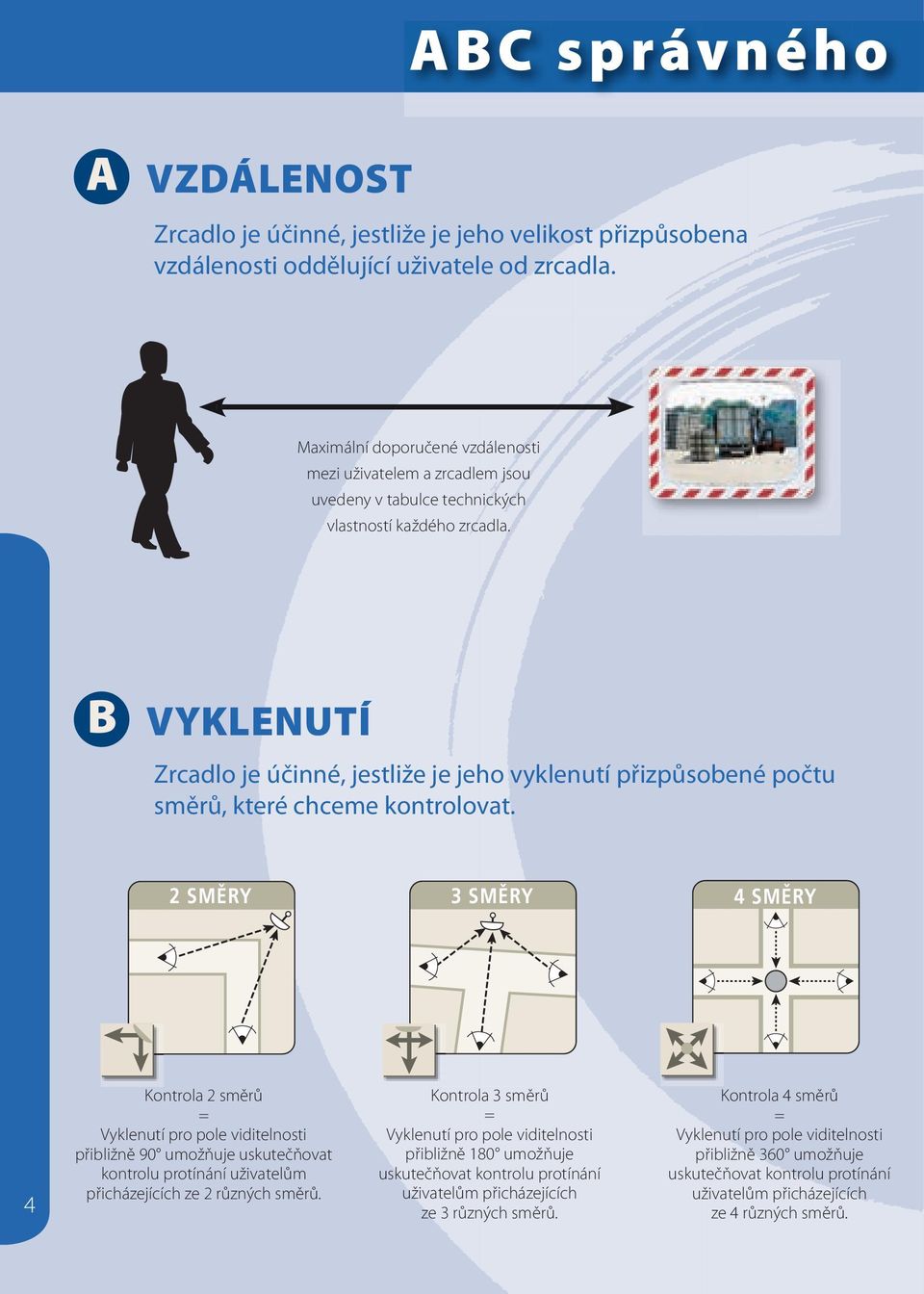

4 ABC správného A VzdáLenost Zrcadlo je účinné, jestliže je jeho velikost přizpůsobena vzdálenosti oddělující zrcadla. Maximální doporučené vzdálenosti mezi uživatelem a zrcadlem jsou uvedeny v tabulce technických vlastností každého zrcadla. B VYKLenUtÍ Zrcadlo je účinné, jestliže je jeho vyklenutí přizpůsobené počtu směrů, které chceme kontrolovat. 4 SMERY ˇ 4 Kontrola 2 směrů = Vyklenutí pro pole viditelnosti přibližně 90 umožňuje uskutečňovat kontrolu protínání uživatelům přicházejících ze 2 různých směrů. Kontrola 3 směrů = Vyklenutí pro pole viditelnosti přibližně 180 umožňuje uskutečňovat kontrolu protínání uživatelům přicházejících ze 3 různých směrů. Kontrola 4 směrů = Vyklenutí pro pole viditelnosti přibližně 360 umožňuje uskutečňovat kontrolu protínání uživatelům přicházejících ze 4 různých směrů.

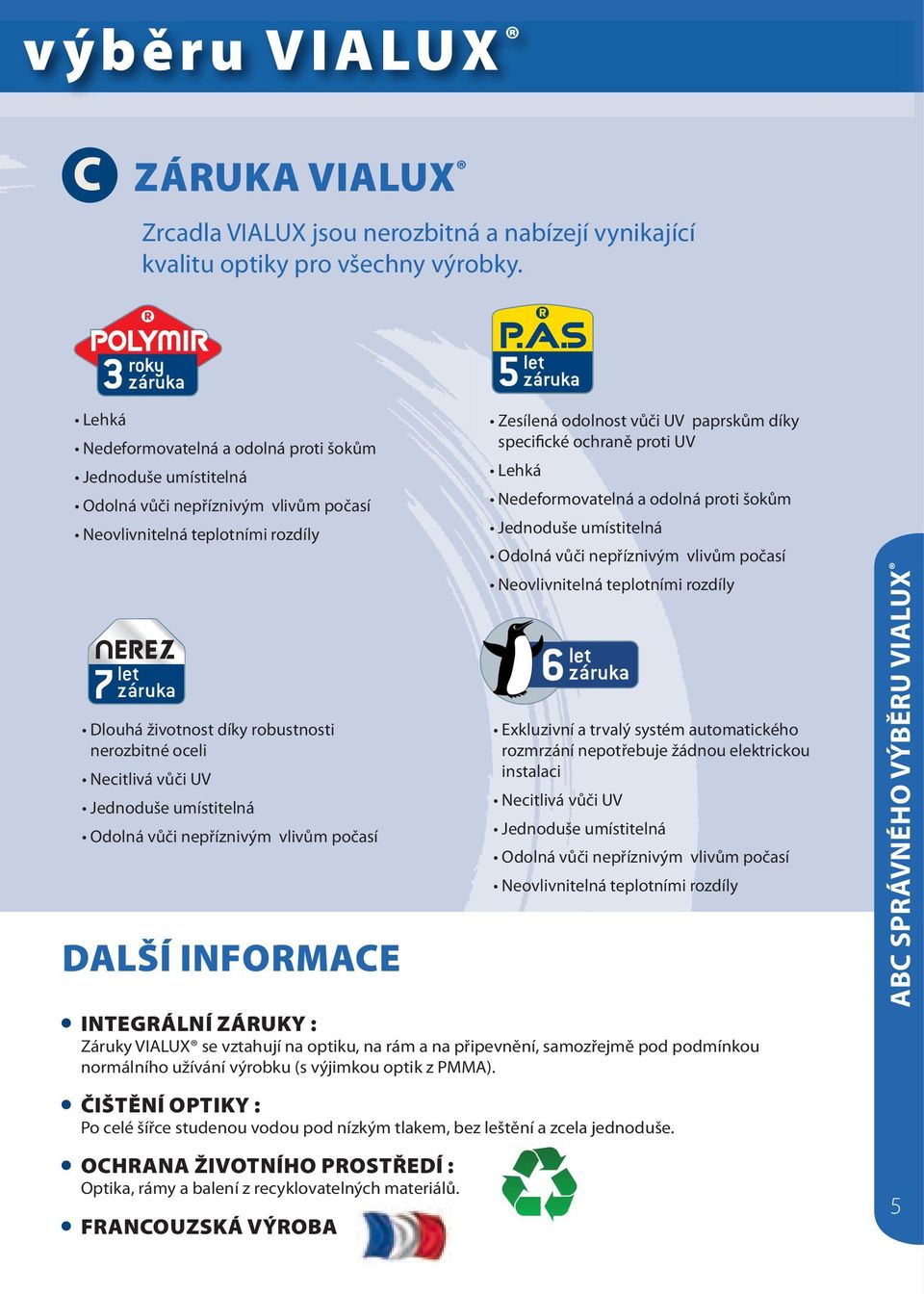

5 5 abc správného výběru vialux výběru VIALUX C záruka VIALUX Zrcadla VIALUX jsou nerozbitná a nabízejí vynikající kvalitu optiky pro všechny výrobky. Lehká Nedeformovatelná a odolná proti šokům Jednoduše umístitelná Odolná vůči nepříznivým vlivům počasí Neovlivnitelná teplotními rozdíly let záruka Dlouhá životnost díky robustnosti nerozbitné oceli Necitlivá vůči UV Jednoduše umístitelná Odolná vůči nepříznivým vlivům počasí další InfoRmACe Zesílená odolnost vůči UV paprskům díky specifické ochraně proti UV Lehká Nedeformovatelná a odolná proti šokům Jednoduše umístitelná Odolná vůči nepříznivým vlivům počasí Neovlivnitelná teplotními rozdíly Exkluzivní a trvalý systém automatického rozmrzání nepotřebuje žádnou elektrickou instalaci Necitlivá vůči UV Jednoduše umístitelná Odolná vůči nepříznivým vlivům počasí Neovlivnitelná teplotními rozdíly InteGRáLnÍ záruky : Záruky VIALUX se vztahují na optiku, na rám a na připevnění, samozřejmě pod podmínkou normálního užívání výrobku (s výjimkou optik z PMMA). ČIštĚnÍ optiky : Po celé šířce studenou vodou pod nízkým tlakem, bez leštění a zcela jednoduše. ochrana ŽIVotnÍHo PRostŘedÍ :, rámy a balení z recyklovatelných materiálů. francouzská VÝRoBA

6 Dopravní zrcadla odpovídající normám v červenobílém rámu Dopravní zrcadla odpovídající normám přinášejí maximum bezpečnosti v městském prostředí. Umožňují zlepšovat viditelnost na nebezpečných křižovatkách, v nepřehledných výjezdech a na parkovištích. KvALITA POLymIR Nerozbitná, nedeformovatelná, nabízející vynikající kvalitu optiky. Rám zhruba 9 600x x * 5 zhruba 11 Ø 600 Ø * 7 zhruba x x * 9 zhruba 20 Ø 800 Ø * 8 zhruba 25 Ø 900 Ø * 11 zhruba x x * 11 *Možnost elektrického vyhřívání proti námraze / orosení: ref. CH. Jistič není součástí dodávky. na sloupek na zeď S každým zrcadem POLYMIR nebo P.A.S. se dodává univerzální systém pro upevnění na stěny a na sloupky o průměru od 60 do 90 mm. Umožňuje velmi přesné nastavení pozice zrcadla. Testováno na odolnost proti větru až do rychlosti 183 km/hod. od 9 do 30 metrů 5 vzdáleností, 6 zrcadel: zvolte si správně! 6

7 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 KvALITA P.A.S. Stejné výhody jako kvalita Polymir, navíc se zesílenou ochranou proti UV záření. Výběr kvality P.A.S. znamená rozhodnout se pro dlouhodobou bezpečnost. Rám 1 zhruba 9 600x x * 5 zhruba 11 Ø 600 Ø * 7 zhruba x x * 9 zhruba 20 Ø 800 Ø * 8 zhruba 25 Ø 900 Ø * 11 zhruba x x * 11 *Možnost elektrického vyhřívání proti námraze/orosení: ref. CH. Jistič není součástí dodávky. ochranný film proti námraze/orosení Výhřevná fólie brání vytváření jinovatky a rosy na zrcadle. Fólie je automaticky nastavena na 220 V / W. Jistič není součástí dodávky. Elektrická instalace musí být provedena proškolenou osobou. Dopravní zrcadla 7

8 Dopravní zrcadla odpovídající normám v červenobílém rámu Nerezová dopravní zrcadla odpovídající normám jsou robustní a tím odolají snadněji všem nástrahám! NOVINKA KvALITA NEREZ Kvalita optiky, necitlivost vůči UV záření a dlouhá životnost nerez oceli : nezbytné kvality. Rám let záruka zhruba 9 600x x zhruba 11 Ø 600 Ø zhruba x x zhruba 30 Ø 1000 Ø NOVINKA Každé zrcadlo z nerez oceli a zradlo s úpravou proti námraze/orosení je dodáváno s univerzálním systémem pro upevnění na stěny a na sloupky o průměru 76 až 90 mm nebo 60 x 80 a 80 x 80 mm. Upevnění pouze na ocelové sloupky! 8

9 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 Orosení nebo námraza na vašem zrcadle? Vialux vám se svým zrcadlem proti námraze/orosení nabídne řešení, které čelí extrémním podmínkám. BEZ ELEKTRICKÉ INSTALACE OCHRANA PROTI NÁmRAZE/OROSENí Zrcadlo uvolňuje teplo, které se nashromáždilo během dne, čímž brání vytváření námrazy nebo orosení. Zrcadlo VIALUX s úpravou proti námraze / orosení nevyžaduje žádnou elektrickou instalaci. Funkce proti námraze zrcadla VIALUX je zaručena až do -20 C. Funkce proti orosení zrcadla VIALUX brání vytváření zamlžení a orosení bez ohledu na teplotu a úroveň vlhkosti v místě instalace zrcadla. Rám zhruba 9 600x x AB 18 zhruba 11 Ø 600 Ø AB 20 zhruba x x AB 19 zhruba 30 Ø 1000 Ø AB 38 NOVINKA NOVINKA Zrcadla proti námraze/orosení musí být upevněna pouze na ocelové sloupky. Dopravní zrcadla 9

10 zrcadla pro soukromé výjezdy Protože výjezd z garáže bez zajištění viditelnosti představuje nebezpečí pro vás a pro ostatní. ZRCADLO PRO výjezdy Z garáže Jednoduché a ekonomické řešení, pokud není povinnost umístit dopravní zrcadlo odpovídající normám. Vzdálenost mezi řidičem a zrcadly bude přibližně 2 metry. POmOCNé ZRCADLO PRO PARKOvÁNí Pro snadné zaparkování v omezeném prostoru. zhruba 2 Ø ESP 1 Zrcadlo je umístěno pomocí kulového čepu nastavitelného do všech směrů. Je dodáváno s nezbytnými součástmi pro připevnění na zeď nebo na strop (včetně šroubů). 10

11 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až ZRCADLA PRO výjezdy Z PARKOvIšť SE širokoúhlým výhledem Pokud je výjezd z garáže nebo parkoviště zvláště dlouhý (mezi 4 a 6 metry) a úzký, zrcadlo pro výjezdy z parkovišť se širokoúhlým výhledem díky svému specifickému vyklenutí silně zvětší pole výhledu, aniž by vadilo při průjezdu auta. 1 HoRIzontáLnĚ : širokoúhlý výhled. 2 VeRtIKáLnĚ : minimální omezení výhledu. zhruba 4 440x75x220 Vumax zhruba 6 600x100x300 Vumax na zeď na sloupek S každým zrcadlem se dodává systém pro upevnění na zdi a na sloupy o průměru od 34 do 90 mm. Umožňuje velmi přesné nastavení pozice zrcadla. Dopravní zrcadla 11

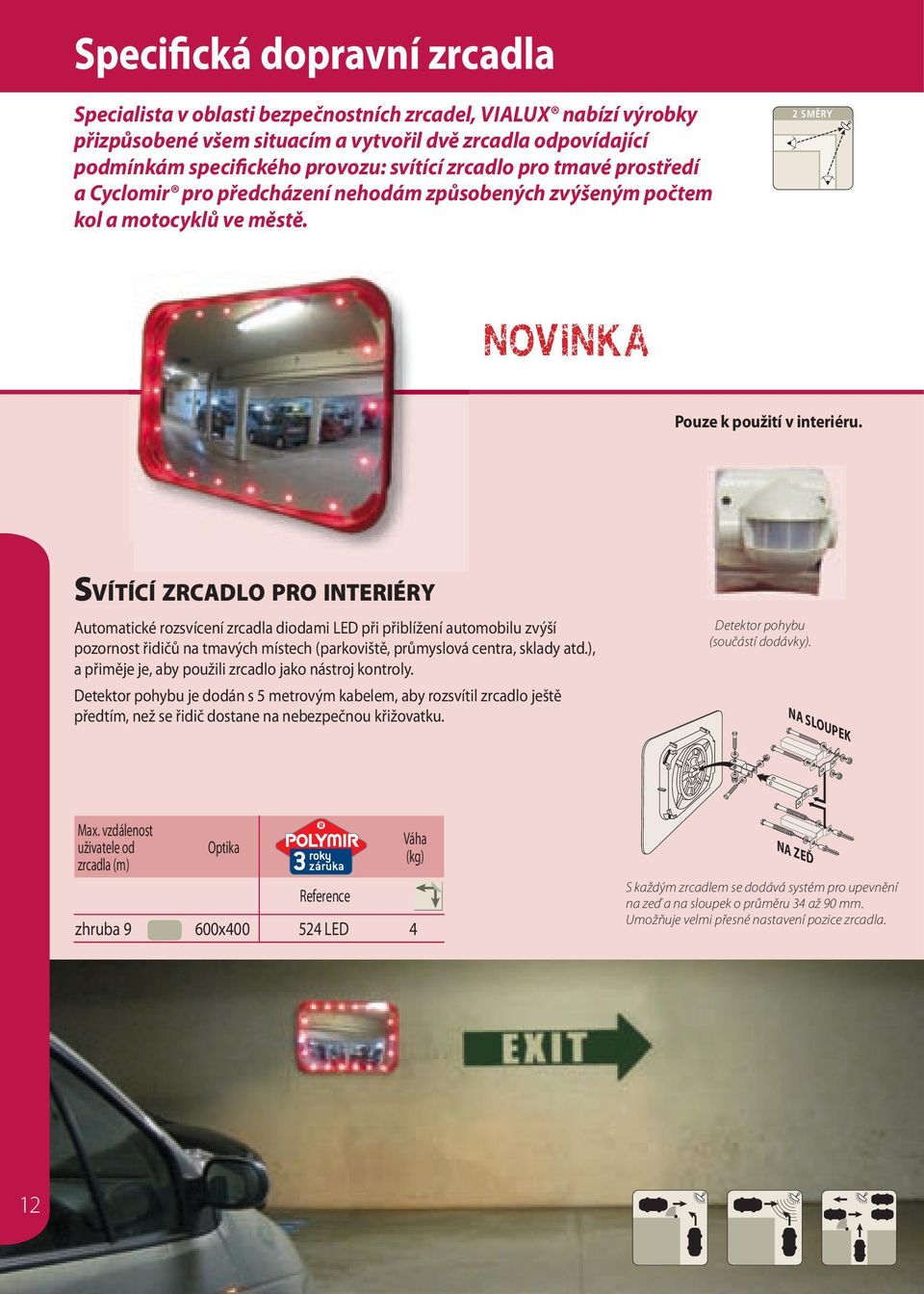

12 specifická dopravní zrcadla Specialista v oblasti bezpečnostních zrcadel, VialUx nabízí výrobky přizpůsobené všem situacím a vytvořil dvě zrcadla odpovídající podmínkám specifického provozu: svítící zrcadlo pro tmavé prostředí a Cyclomir pro předcházení nehodám způsobených zvýšeným počtem kol a motocyklů ve městě. NOVINKA pouze k použití v interiéru. SvíTíCí ZRCADLO PRO INTERIéRy Automatické rozsvícení zrcadla diodami LED při přiblížení automobilu zvýší pozornost řidičů na tmavých místech (parkoviště, průmyslová centra, sklady atd.), a přiměje je, aby použili zrcadlo jako nástroj kontroly. Detektor pohybu je dodán s 5 metrovým kabelem, aby rozsvítil zrcadlo ještě předtím, než se řidič dostane na nebezpečnou křižovatku. Detektor pohybu (součástí dodávky). na sloupek zhruba 9 600x LED 4 na zeď S každým zrcadlem se dodává systém pro upevnění na zeď a na sloupek o průměru 34 až 90 mm. Umožňuje velmi přesné nastavení pozice zrcadla. 12

13 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 NOVINKA CyCLOmIR : ZRCADLO PRO BEZPEčNý POHyB CyKLISTů Vozidlo větších rozměrů (kamion, autobus, dodávka) má obtíže zpozorovat kola a motocykly stojící vedle něj. Pokud vozidlo odbočí doprava, dojde k nehodě! Specifické charakteristiky tohoto zrcadla (vyklenutí 120 stupňů a specifický nápis) umožňují zvýšit viditelnost cyklistů na křižovatkách, a předejít tak mnohým dopravním nehodám. Rám zhruba 5 Ø 320 Černý 901CYCL 2 zhruba 5 Ø 320 Modrý 902CYCL 2 na sloupek S každým zrcadlem se dodává speciální systém pro upevnění použitelný na sloupky všech rozměrů (fixace páskovou ocelí). Dopravní zrcadla 13

14 Mnohoučelová zrcadla Jedná se o referenci v oblasti bezpečnostních zrcadel a zrcadel určených pro dohled, jestliže jejich použití má být zároveň nenápadné a účinné. mnohoučelová ZRCADLA v BíLém RÁmu Kontrola 2 směrů Vhodná pro výrobní provozy, ve skladech, ve skladovacích zónách; pro dohled v obchodech a v dílnách; pro bezpečnost pracovních míst; ke kontrole skrytých částí strojů, atd. zhruba 3 Ø zhruba 5 Ø zhruba 7 Ø zhruba 9 600x * 4 926* 4 zhruba 11 Ø * 4 916* 4 zhruba 15 Ø * 6 zhruba x * 8 928* 8 zhruba 20 Ø * 7 918* 7 zhruba 25 Ø * * 10 zhruba x * * 11 *Možnost elektrického vyhřívání proti námraze/orosení: ref. CH. Jistič není součástí dodávky. 14

15 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 mnohoučelová ZRCADLA v BíLém RÁmu Kontrola 3 směrů Jeho specifické vyklenutí poskytuje širokoúhlý výhled. Umožňuje omezit počet instalovaných zrcadel pro bezpečnost křižovatky. zhruba 2 Ø zhruba 4 Ø zhruba 6 Ø zhruba 8 Ø zhruba 10 Ø na zeď na sloupek S každým zrcadlem se dodává systém pro upevnění na zdi a na sloupy o průměru od 34 do 90 mm. Umožňuje velmi přesné nastavení pozice zrcadla. Testováno pro odolnost proti větru do rychlosti 183 km/hod. MnohoUčElová zrcadla 15

16 na sloupek Mnohoučelová zrcadla mnohoučelová ZRCADLA v ZELENém RÁmu Díky svému zelenému rámu se tato zrcadla harmonicky začlení do okolního prostředí. zhruba 5 Ø 400 V V zhruba 9 600x400 V 524* 4 V 926* 4 zhruba 11 Ø 600 V 516* 4 V 916* 4 zhruba 20 Ø 800 V 518* 7 V 918* 7 *Možnost elektrického vyhřívání proti námraze/orosení: ref. CH. Jistič není součástí dodávky. na zeď S každým zrcadlem se dodává systém pro upevnění na zdi a na sloupy o průměru od 34 do 90 mm. Umožňuje velmi přesné nastavení pozice zrcadla. Testováno pro odolnost proti větru do rychlosti 183 km/hod. 16

17 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 mnohoučelová ZRCADLA v červeném RÁmu Červený rám těchto mnohoúčelových zrcadel zvyšuje jejich zpozorovatelnost pro zvýšení bezpečnosti. zhruba 5 Ø 400 R R zhruba 7 Ø 500 R R zhruba 9 600x400 R 524* 4 R 926* 4 zhruba 11 Ø 600 R 516* 4 R 916* 4 zhruba 20 Ø 800 R 518* 7 R 918* 7 *Možnost elektrického vyhřívání proti námraze/orosení: ref. CH. Jistič není součástí dodávky. MnohoUčElová zrcadla 17

18 zrcadla v červenobílém rámu Bílý rám s červenými odrazkami poskytuje dokonalou viditelnost zrcadla. Umožňuje zabezpečit provoz v průmyslových závodech, ve skladovacích prostorách a na překladištích. KvALITA POLymIR Nerozbitná, nedeformovatelná, nabízející vynikající kvalitu optiky. Rám na sloupek zhruba 9 600x x * 5 zhruba 11 Ø 600 Ø * 7 zhruba x x * 9 zhruba 20 Ø 800 Ø * 8 zhruba 25 Ø 900 Ø * 11 zhruba x x * 11 *Možnost elektrického vyhřívání proti námraze/orosení: ref. CH. Jistič není součástí dodávky. na zeď S každým zrcadem POLYMIR nebo P.A.S. se dodává univerzální systém pro upevnění na stěny a na sloupky o průměru od 60 do 90 mm. Umožňuje velmi přesné nastavení pozice zrcadla. Testováno na odolnost proti větru až do rychlosti 183 km/hod. 18

19 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až KvALITA P.A.S. Stejné výhody jako kvalita Polymir, navíc se zesílenou ochranou proti UV záření. Výběr kvality P.A.S. znamená rozhodnout se pro dlouhodobou bezpečnost. Zrcadla kontroly 3 směrů poskytují širokoúhlý výhled. Umožňují zabezpečit křižovatky i se sníženým počtem zrcadel. Rám 1 zhruba 9 600x x * 5 zhruba 11 Ø 600 Ø * 7 zhruba x x * 9 zhruba 20 Ø 800 Ø * 8 zhruba 25 Ø 900 Ø * 11 zhruba x x * 11 2 zhruba 8 800x x zhruba x x *Možnost elektrického vyhřívání proti námraze/orosení: ref. CH. Jistič není součástí dodávky. ochranný film proti námraze/orosení Výhřevná fólie brání vytváření jinovatky a rosy na zrcadle. Fólie je automaticky nastavena na 220 V / W. Jistič není součástí dodávky. Elektrická instalace musí být provedena proškolenou osobou. zrcadla pro průmysl a logistiku 19

20 zrcadla v červenobílém rámu Nerezová dopravní zrcadla odpovídající normám jsou robustní a tím odolají snadněji všem nástrahám! KvALITA NEREZ Kvalita optiky a životnost nerezavějící oceli umožňují zabezpečit křižovatky trvale, důsledně a účinně, aby byla zajištěna ochrana před nehodami v průmyslových závodech. Rám let záruka zhruba 9 600x x zhruba 11 Ø 600 Ø zhruba x x zhruba 30 Ø 1000 Ø NOVINKA Každé zrcadlo z nerez oceli a zradlo s úpravou proti námraze/orosení je odáváno s univerzálním systémem pro upevnění na stěny a na sloupky o průměru 76 až 90 mm nebo 60 x 80 a 80 x 80 mm. Upevnění pouze na ocelové sloupky! 20

21 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 Orosení nebo námraza na vašem zrcadle? Vialux vám se svým zrcadlem proti námraze/orosení nabídne řešení, které čelí extrémním podmínkám. BEZ ELEKTRICKÉ INSTALACE OCHRANA PROTI NÁmRAZE/OROSENí Zrcadlo uvolňuje teplo, které se nashromáždilo během dne, čímž brání vytváření námrazy nebo orosení. Zrcadlo VIALUX s úpravou proti námraze / orosení nevyžaduje žádnou elektrickou instalaci. Funkce proti námraze zrcadla VIALUX je zaručena až do -20 C. Funkce proti orosení zrcadla VIALUX brání vytváření zamlžení a orosení bez ohledu na teplotu a úroveň vlhkosti v místě instalace zrcadla. Rám zhruba 9 600x x AB 18 zhruba 11 Ø 600 Ø AB 20 zhruba x x AB 19 zhruba 30 Ø 1000 Ø AB 38 Zrcadla proti námraze/orosení musí být upevněna pouze na ocelové sloupky. zrcadla pro průmysl a logistiku 21

22 specifická zrcadla pro průmysl a logistiku Pro posílení viditelnosti a efektivnosti bezpečnostních zrcadel v průmyslových závodech, VialUx nabízí zrcadla s výstražnými nápisy ve žlutočerném rámu. ZRCADLA S výstražným NÁPISEm V interiéru a exteriéru průmyslových závodů červené reflexní obdélníky a nápis posilují viditelnost a účinnost zrcadla. 3 možné nápisy : POZOR NEBEZPEČÍ POZOR ZPOMALTE Rám POZOR NEBEZPEČÍ zhruba x x T-CZ1 11 POZOR zhruba x x T-CZ2 11 ZPOMALTE zhruba x x T-CZ3 11 na sloupek na zeď S každým zrcadlem se dodává univerzální systém pro uvevnění na zeď a na sloupek o průměru 60 až 90 mm. Umožňuje velmi přesné nastavení pozice zrcadla.testováno na odolnost proti větru až do rychlosti 183 km/hod. 22

23 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 vyhovuje směrnici 92/58 ZRCADLA ve žlutočerném RÁmu Žlutočerný rám vyhovuje směrnici ES 92/58, která určuje požadavky na dopravní značení a bezpečnost při práci. Kontrast barev představuje účinnou alternativu efektivních odrazek a umožňuje zabezpečení provozu v průmyslových závodech, ve skladovacích prostorách a na překladištích. Rám zhruba 9 600x x * 5 984* 5 zhruba 11 Ø 600 Ø * 7 986* 7 zhruba x x * 9 988* 9 *Možnost elektrického vyhřívání proti námraze/orosení: ref. CH. Jistič není součástí dodávky. zrcadla pro průmysl a logistiku 23

24 specifická zrcadla pro průmysl a logistiku Některá průmyslová prostředí vyžadují specifická zrcadla vyhovující zvláštním podmínkám výroby. VialUx nabízí řešení pro všechny situace! PřESNÁ PLOCHÁ ZRCADLA Ještě odolnější a lehčí než sklo, optika těchto zrcadel umožňuje získat přesný obraz výrobního toku, nad kterým je třeba dohlížet : kontrola průběhu výroby, kontrola při opouštění stroje, dohled nad skrytými částmi strojů. Plochá zrcadla: určená výhradně pro použití v interiéru zhruba 2 505x zhruba 4 755x K zrcadlům je dodávána nezbytná sestava pro upevnění na zdi a na sloupy o průměru od 34 do 90 mm. Upozornění: Tato zrcadla zrcadla z PMMA (plexisklo) nejsou nerozbitná. 24

25 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 Z ZRCADLA PRO NESTANDARDNí PROSTřEDí Jsou zvláště doporučovaná v průmyslových oblastech s vysokou teplotou 1 (slévárny, vysoké pece...) nebo se zvláštními předpisy 2 (v zemědělsko-potravinářském průmyslu). Zrcadlo a jeho zadní strana jsou kompletně vyrobeny z nerezové oceli, bez rámu či úchytů : čištění bez rizika poškození materiálu garantuje absolutní bezpečnost v potravinářství (žádné znečištění) ; žádné riziko poškození vysokými teplotami nebo žárem. Připevňovací šrouby z nerez oceli umožňují demontáž zrcadla kvůli jeho očištění zevnitř i zvenku ; zadní strana provrtaná ve spodní části zabraňuje zadržování vody v zrcadle po jeho čištění. zhruba 11 Ø zhruba x zhruba 11 Ø zhruba x NEREZ a Univerzální systém upevnění na zeď a ocelový sloupek o průměru od 60 do 90. Vyrobeno z galvanizované oceli. 1 nařízení č. 852 / a Nástěnný systém upevnění z pryskyřice, s tvarem sloupku, instalace pomocí páskové oceli. zrcadla pro průmysl a logistiku 25

26 hemisférická zrcadla Hemisférická zrcadla zjednodušují pohyb manipulačních přístrojů a osob v nebezpečných zónách (sklady, prodejní plochy). 3 SMERY ˇ 1 2 BEZPEčNOSTNí B HEmISféRICKÁ ZRCADLA 1/4 sféry Ideální ke kontrole pohybu v řadě po celé její délce ( 1 úzká řada, 2 široká řada). Jeho vyklenutí umožňuje uskutečňovat kontrolu protínání 3 různých míst (kontrola 3 směrů). Připevnění ke zdi dodanými kolíky a šrouby. 1 1/4 sféry zhruba zhruba zhruba /4 sféry zhruba zhruba zhruba Upozornění: Tato zrcadla zrcadla z PMMA (plexisklo) nejsou nerozbitná. 26

27 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 4 SMERY ˇ 1/2 sféry na zavěšení Jeho vyklenutí umožňuje uskutečňovat kontrolu protínání 4 různých míst (kontrola 4 směrů). Zavěšení na strop (horizontální), např. na konci jedné řady, kvůli kontrole pohybu na paralelních cestách. 1/2 sféry zhruba zhruba zhruba Upozornění: Tato zrcadla zrcadla z PMMA (plexisklo) nejsou nerozbitná. zrcadla pro průmysl a logistiku 27

28 hemisférická zrcadla 3 SMERY ˇ 1/2 sféry k upevnění na zeď Jeho vyklenutí umožňuje uskutečňovat kontrolu protínání 4 různých míst (kontrola 4 směrů). Upevnění na zeď (vertikální), např. mezi dva regály, aby se předešlo nehodám mezi dvěma manipulačními vozíky. 1/2 sféry zhruba zhruba zhruba

29 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 2 SMERY ˇ 4 SMERY ˇ 1 HEmISféRICKÁ ZRCADLA PRO DOHLED 1/2 sféry 1 NOVINKA Jeho malé rozměry jej činí ideálním pro dohled na obchodních místech (stánky s novinami, lékárny, restaurace...). Jeho vyklenutí umožňuje uskutečňovat kontrolu protínání 4 různých míst (kontrola 4 směrů). Připevnění ke stropu dodanými 4 řetězy o délce 1m. 1/8 sféry 2 Umožňuje kontrolovat přístup do míst (např. sídla společností). Jeho vyklenutí umožňuje uskutečňovat kontrolu protínání 2 různých míst (kontrola 2 směrů). Připevnění do rohu dodanými kolíky a šrouby. 1 1/2 sféry zhruba /8 sféry zhruba zhruba zhruba Upozornění: Tato zrcadla zrcadla z PMMA (plexisklo) nejsou nerozbitná. 2 zrcadla pro průmysl a logistiku 29

30 zpětná zrcátka pro vysokozdvižné vozíky Zpětná zrcátka umožňují předejít nehodám při přesouvání vysokozdvižných vozíků. vyhovuje směrnici 98/ ZPěTNÁ ZRCÁTKA vumax 1 přední zpětné zrcátko vysokozdvižného vozíku Panoramatický výhled zhruba 180 umožňuje odstranit mrtvé úhly v prostoru za vozíkem. Modrý spoj chrání hlavu řidiče, když nastupuje a vystupuje ze stroje, a je v souladu s předpisy evropské směrnice ES 98/37. 2 zadní zpětné zrcátko vysokozdvižného vozíku Zpětné zrcátko speciálně koncipované k uchycení vzadu ve vozíku. Díky VUMAX M 41 řidič vidí, jednoduchým pohledem a bez přílišného otáčení, překážky umístěné kolem a za vozíkem. Upevnění zpětného zrcátka na přední část Snadná montáž bez vrtání: upevnění pomocí destičky je vhodné pro většinu strojů. Upevnění zpětného zrcátka dozadu zhruba 1 288x68x151 1 Vumax zhruba 1 258x39x128 2 Vumax M

31 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 vyhovuje směrnici 98/37 ZPěTNÁ ZRCÁTKA vumax 2 Může být uchycen jak vepředu, tak i vzadu vozíku. Díky svému perfektnímu kontrastu zaručuje VUMAX 2 znamenitou viditelnost a tím umožňuje předejít nehodám při manipulaci. Jeho specifický design, s překládaným lemem, nabízí řidiči výtečnou ochranu. Uzpůsobené všem typům vozíků, toto zpětné zrcátko je dodáno s univerzálním přichycením, a je v souladu s předpisy evropské směrnice ES 98/37. zhruba 1 225x40x120 Vumax 2 1 Systém pro upevnění ke každému zpětnému zrcátku. Snadná montáž bez vrtání : připevnění pomocí úchytu vhodného pro většinu strojů. zrcadla pro průmysl a logistiku 31

32 zrcadla pro veřejné stavby Umožňují zabezpečit provoz na staveništích. vyhovuje směrnici 92/58 ZRCADLO PRO veřejné STAvBy v červenobílém RÁmu Červenobílý rám je v souladu s předpisy evropské směrnice ES 92/58, která určuje požadavky na dopravní značení a bezpečnost při práci. Ke každému zrcadlu je dodávána sestava na upevnění na zdi a na sloupy o průměru od 60 do 90 mm. Umožňuje velmi přesné nastavení pozice zrcadla. Testováno pro odolnost proti větru do rychlosti 183 km/hod. na sloupek na zeď Rám zhruba 9 600x x * 5 956* 5 zhruba 11 Ø 600 Ø * 7 946* 7 zhruba x x * 9 958* 9 zhruba 20 Ø 800 Ø * 8 948* 8 zhruba 25 Ø 900 Ø * * 11 zhruba x x * * 11 *Možnost elektrického vyhřívání proti námraze/orosení: ref. CH. Jistič není součástí dodávky. 32

33 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až Vumax M 27 Vumax 270 ZPěTNÁ ZRCÁTKA PRO STROjE PROvÁDějíCí veřejné STAvBy 1 Zpětné zrcátko pro stavební stroje s kabinou: dodané s uchycením na přední sklo oboustrannou lepící páskou. 2 Zpětné zrcátko pro stavební stroje bez kabiny: dodané s uchycením vhodným pro většinu vozíků, bez vrtání. 3 Zpětné zrcátko pro válce: pro maximální viditelnost před kola válců a nivelačních strojů; vybaveno systémem pro odmrazení 12/24 V. Zpětné zrcátko pro stavební stroje s kabinou zhruba 1 288x27x128 1 Vumax M 27 1 KONTROLNí ZRCADLO PRO výkopy Zpětné zrcátko pro stavební stroje bez kabiny zhruba 1 288x53x148 2 Vumax Zpětné zrcátko pro válce zhruba 4 440x75x220 3 Vumax Vumax 418 zrcadla pro veřejné stavby Nastavitelné do všech směrů, umožňuje dokonalou viditelnost ve výkopech. Je dodáno s teleskopickou tyčí dlouhou 3 m. zhruba 3 Ø 300 Vumax Náhradní zrcadlo Vumax 103V 1 Vumax

34 interiérová zrcadla pro dohled Pouze VialUx nabízí takto kompletní výběr zrcadel pro dohled. 4 SMERY ˇ 1 HEmISféRICKÁ ZRCADLA 1/2 sféry 1 NOVINKA Jeho malé rozměry jej činí ideálním pro dohled na obchodních místech (stánky s novinami, lékárny, restaurace...). Jeho vyklenutí umožňuje uskutečňovat kontrolu protínání 4 různých míst (kontrola 4 směrů). Připevnění ke stropu dodanými 4 řetězy o délce 1m. 1/8 sféry 2 Umožňuje kontrolovat přístup do míst (např. sídla společností). Jeho vyklenutí umožňuje uskutečňovat kontrolu protínání 2 různých míst (kontrola 2 směrů). Připevnění do rohu dodanými kolíky a šrouby /2 sféry zhruba /8 sféry zhruba zhruba zhruba Upozornění: Tato zrcadla zrcadla z PMMA (plexisklo) nejsou nerozbitná. 34

35 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až STANDARDNí ZRCADLA Jsou ekonomická a zvláště jednoduchá na instalaci, vybavená kulovým čepem, díky kterému je možné pohybovat zrcadlem do úhlu 105. Doporučují se pro dohled v obchodech, pro kontroly u pokladen, v boji proti krádežím, pro kontrolu přístupů (vstupy do sídel společností, chodby v nemocnicích, pro vstupy do domů). 1 Standardní velikosti zhruba 2 Ø zhruba 4 Ø zhruba 6 Ø zhruba 8 Ø zhruba x Velkoplošná zrcadla zhruba 15 Ø zhruba x zhruba 25 Ø zhruba x velkoplošná ZRCADLA Tato zrcadla jsou zvláště určena ke kontrole na velkou vzdálenost: odraz skutečnosti zůstává dokonalý i 30 m od uživatele. Tato velká zrcadla jsou vybavená uchycením vhodným k jejich velikosti. Jsou bez rámu a proto se dokonale včlení do okolního prostředí: jejich účinnost je úplná při vší diskrétnosti. Upevnění na zeď nebo na sloupek. 1 Zrcadla dodána se všemi náležitostmi přichycení. Připevnění pomocí kulového čepu nastavitelného do všech směrů. 2 na sloupek na zeď Ke každému zrcadlu je dodávána sestava na upevnění na zdi a na sloupy o průměru od 34 do 90 mm. Umožňuje velmi přesné nastavení pozice zrcadla. zrcadla pro DohlED 35

36 specifická zrcadla pro dohled Jako řešení při specifických podmínkách (prostory nedostupné dohledovým kamerám nebo kvůli respektování norem požadovaných některými směrnicemi), VialUx poskytuje svou expertýzu do služem klientům ZRCADLO PRO videodohled Systémy pro videodohled neumožňují kontrolovat oblasti zakryté regály nebo nečestné spotřebitele, kteří se ke kameře otočí zády. 1 Zrcadla pro videodohled jsou instalována takovým způsobem, aby do kamery přenášela obraz z míst, které jí nejsou přístupná. 2 3 Jejich průměr, specifické vyklenutí a červený okrajový spoj zajišťují efektivní zpozorovatelnost zrcadla v kameře a optimální viditelnost na obrazovce videa. Určeno výhradně pro použití v interiéru zhruba 7-15* Ø *Podle technických parametrů kamery. Připevnění kulovým čepem nastavitelným do všech směrů. 36

37 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 nařízení č. 852 / 2004,,PROTISTřEPINOvÁ PLOCHÁ ZRCADLA Hlavním účelem těchto plochých zrcadel je zamezit v případě rozbití přenosu střepin, což je trvalé riziko při nárazu do tradičního skleněného zrcadla. Zrcadla mají tloušťku 5 mm a jsou speciálně přizpůsobená pro použití v nemocničních a vězeňských zařízeních, ve školách a ve sportovních zařízeních, ve zkušebních kabinách a protože odpovídají normám HACCP (Hazard Analysis Critical Control Point), také v zemědělsko-potravinářském průmyslu a v zařízeních kolektivního stravování. Varování: tato zrcadla z PMMA nejsou nerozbitná. Rám 400 x PLS* x x PL x PLS* x x PL x PLS* x x PL 3 *Model bez rámu se 4 předem vyvrtanými otvory pro připevnění. NOVINKA NOVINKA Rám je z hliníku s anodickou úpravou ze stříbra, tl. 13 mm. Okraje jsou zaoblené s umístěním plastových krytů, které obsahují otvory pro připevnění a pro zakrytí šroubů. Snadno se pokládají v horizontální nebo ve vertikálním směru. zrcadla pro DohlED 37

38 interiérová zrcadla pro dohled Umožňují zvýšit účinnost policejních, celních a jiných úředních kontrol. Tyč 65 cm 1 VUMAX 319 Ø 100 mm Tyč 1,20 m Ø 300 mm VUMAX VUMAX 321 Tyč 1-3 m LED Ø 300 mm INSPEKčNí ZRCADLA Pevná a lehká zároveň, všechna tato zrcadla jsou vybavena kvalitní optikou VIALUX a teleskopickou tyčí. Pro efektivní kontrolu ve dne i v noci jsou Vumax 321 a Vumax 322 R vybaveny osvětlením zajištěným sadou LED diod (dodáváno se 3 bateriemi AAA). Osvětlení je vodotěsné, a tudíž použitelné ve venkovním prostředí. zhruba 1 Ø 100 Vumax zhruba 2 Ø 300 Vumax zhruba 3 Ø 300 Vumax zhruba 3 Ø 300 Vumax zhruba 3 Ø 400 Vumax 322 R 3 Náhradní zrcadlo Ø 300 Vumax 103 V 1 ) 38

39 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až 41 4 VUMAX 323 Tyč 1-3 m Ø 300 mm 5 cm Tyč 1,20 m Na kolečkách 5 VUMAX 322 R LED Ø 400 mm 1 VUMAX 319: zrcadlo o Ø 100 s teleskopickou tyčí 65 cm. Vumax 322 R : osvětlení 3 LED diodami s dlouhou trvanlivostí instalované přímo na zrcadle. 2 VUMAX 320: zrcadlo o Ø 300 s teleskopickou tyčí 1,20 m. 3 VUMAX 321: zrcadlo o Ø 300 s teleskopickou tyčí 1 až 3 m a osvětlením sadou LED diod. 4 VUMAX 323: zrcadlo o Ø 300 s teleskopickou tyčí 1 až 3 m. 5 VUMAX 322 R: zrcadlo o Ø 400 s teleskopickou tyčí 1,20 m a osvětlením sadou LED diod. zrcadla pro DohlED Vumax 320, 321 &

40 na sloupek interiérová zrcadla pro dohled 1 SPECIfICKÁ ZRCADLA PRO BAZéNy VIALUX je jediným výrobcem zrcadel, který má koncepční kapacitu a průmyslové know-how umožňující poskytnout osobám odpovědnýmza aquatická centra řešení pro optimální dohled nad všemi skrytými místy. Jedná se o investici do bezpečnosti za rozumné náklady! Rozměry a vyklenutí jsou zvláště navržené pro poskytnutí panoramatického výhledu. Odolné proti výparům z bazénů obsahujícím chlór. Přesné nastavení zrcadel díky nastavení dvojitého směru. Lepší pohodlí pro týmy, které dohlíží na bezpečnost v bazénech. Silný argument pro veřejnost v oblasti bezpečnosti. Jednoduchá a rychlá instalace. na zeď 1 připevnění v exteriéru Ke každému zrcadlu je dodávána sestava na upevnění na zdi a na sloupy o průměru od 60 do 90 mm. Testováno pro odolnost proti větru až do rychlosti 183 km/hod. 40

41 strana 6 až 13 strana 14 až 17 strana 18 až 31 strana 32 až 33 strana 34 až s pecifické zrcadlo pro exteriérové bazény Některá aquatická centra mají vnější bazény. Toto zrcadlo má všechny nezbytné optické vlastnosti pro dohled nad návštěvníky a je v ochranném rámu přizpůsobeném nepříznivému počasí. 2 specifické zrcadlo pro interiérové bazény Díky svému speciálnímu konceptu bez rámu se obzvlášť dobře začlení do dekorativního prostředí bazénů pro volný čas. 1 zhruba x PS 11 2 zhruba x připevnění v interiéru Ke každému zrcadlu je dodávána sestava pro připevnění na zeď se značkou pro sloup. zrcadla pro DohlED 41

42 zvláštní výroba a příslušenství SLOuPy PRO ZRCADLA Ocelový sloup Ø 76, h 4 m, galvanizovaný. Ocelový sloup lakovaný na pozinkované úpravě, zelený RAL 6005, Ø 76, h 4 m. Rady pro umístění : minimální těsnění Podle podloží : 0,50 m. Vzdálenost mezi spodní částí rámu zrcadla a podložím : 2,30m. Sloupy Galva POT Natřený POT PODPěRA PRO 2 ZRCADLA Podpěra z galvanizované oceli Ø 76, délka 1,30 m. Umístění na zeď nebo na sloup o průměru od 60 do 90 mm. SUP 2M 11 Zrcadla pro tramvaje, zrcadla pro letiště, zrcadla pro železnice VIALUX je prvním evropským výrobcem nerozbitných bezpečnostních zrcadel a zrcadel určených pro dohled, navrhuje a vyrábí všechna zrcadla přizpůsobená vašim specifickým požadavkům. 42 Příklady realizací: letiště v Toulouse a tramvaj ve Strasbourgu.

43 Doporučujte vždy nerozbitné zrcadlo! Video najdete na při zadání klíčového slova Vialux. Laboratoř VIALUX provedla za přísně stejných podmínek a pod dohledem státního notáře* testy pevnosti nejprodávanějších zrcadel v Evropě a příslušných cen. Výsledky jsou následující : Zrcadlo VIALUX 1,70 m Zrcadlo X 0,50 m Rozbité! Zrcadlo Y 0,50 m Rozbité! 43 * Me DI MARTINO, státní notář v Bischwiller (67)
