1 KATALOG ZEMĚDĚLCI... není nic lehčího

2 OBSAH: SKLOLAMINÁTOVÉ DESKY ELYONDA SKLOLAMINÁTOVÉ KRYTINY A TEPELNÉ IZOLACE ELYONDA Lehká, sklolaminátová, samozhášivá krytina s nejlepšími technickými parametry určená pro zastřešení zemědělských objektů, chladících věží a všude tam, kde je požadována extrémní odolnost. Neprůsvitné desky ELYPLAST Lehká, sklolaminátová, neprůsvitná krytina v deskách řeší kompletní zastřešení všech typů objektů. Vhodná kombinace s prosvětlovacím profilem poskytuje vše, co od své střechy očekáváte. Prosvětlovací profily - trapéz, vlna Lehká sklolaminátová krytina v deskách je nabízena v řadě profilů a barev. Široký výběr dokáže uspokojit všechny požadavky, které očekáváte. Lehká sklolaminátová krytina v rolích Lehká sklolaminátová krytina v rolích je nabízena v několika barevných provedeních. Široký výběr výšek a odlišné tloušťky dokáží uspokojit vaše požadavky. Montážní pokyny ELYONDA a ELYPLAST Samonosné oblouky Samonosné oblouky jsou dokonalým řešením zastřešení. Nízká hmotnost, světelná prostupnost, odolnost a rychlá montáž nevyžadující klasickou střešní konstrukci výrazně snižují nákladnost řešení. Tepelné izolace stropní pohledové, zavěšené Dokonalá tepelná PUR/PIR izolace s pohledovou úpravou v PVC určená pro zateplení stropu především průmyslových a hospodářských objektů. Reference profil 177/51 tloušťka 1,8 mm, profil 200/45 tloušťka 1,8 mm ELYONDA: Elyonda je registrovaná známka označující naprosto neprůsvitnou lehkou střešní krytinu společnosti Brianza Plastica. Jsou vyrobené z polyesterové pryskyřice s vysokým obsahem skelného vlákna a speciálních příměsí zaručujících stálost barev, vysokou odolnost proti agresivním vlivům při zachování vysoké únosnosti. Desky ELYONDA jsou netoxické, tvarově stálé, lehké a snadné k montáži, případně k dalším úpravám. Mohou být kladeny na jakýkoliv druh konstrukce krovu (dřevo - železo - beton) za použití standardních kotevních prvků. Desky jsou dodávány ve dvou základních barevných odstínech, cihlově červená a šedá s délkou až 13 m. profil 177/51 CHEMICKÁ ODOLNOST 5% kyselina octová % kyselina solná % kyselina dusičná 30% kyselina sírová 30% sulfid uhličitý 30% toluen, metylbenzen 30% benzol 95% atylalkohol, etanol FYZIKÁLNÍ VLASTNOSTI Prostup světla: 0% neprůsvitnost Hořlavost: nesnadno hořlavé Reakce na oheň: samozhasitelná Teplotní odolnost: od -60 C až +140 C Absorbce vody: 0,2% po 48 hod. ponoření Lineární roztažnost: 1,5-2,0x -5 cm/cm o C Ohebnost: při vystavení statickému zatížení po 24 hodinách s deflexí 160 mm se poté vrací do svého původního tvaru cihlově červená šedá vysoká odolnost proti agresivnímu prostředí nízká hmotnost nezatěžuje nosnou konstrukci (tl. 1,8 mm = 3,2 kg/m 2 ) vysoká úspora nákladů z přesahů, délka jednotlivých desek až 13 m nevyžaduje žádnou údržbu dokonale hladký povrch pro rychlý odvod dešťových i sněhových srážek zaručující dlouhou životnost stupeň hořlavosti B - nesnadno hořlavé nesnadno hořlavá, samozhášivá, neodkapávající profil 200/45 290,- Kč/m 2 GRAF ÚNOSNOSTI/177/51 tloušťka vzálenost desky podpěr 1,8 mm 0,7 m 1,8 mm 0,8 m 1,8 mm 0,9 m 1,8 mm 1,0 m 1,8 mm 1,1 m 1,8 mm 1,2 m 1,8 mm 1,3 m 1,8 mm 1,4 m 1,8 mm 1,5 m 1,8 mm 1,6 m 1,8 mm 1,7 m *koeficient bezpečnosti 2. 2 podpěry kg/m podpěry kg/m

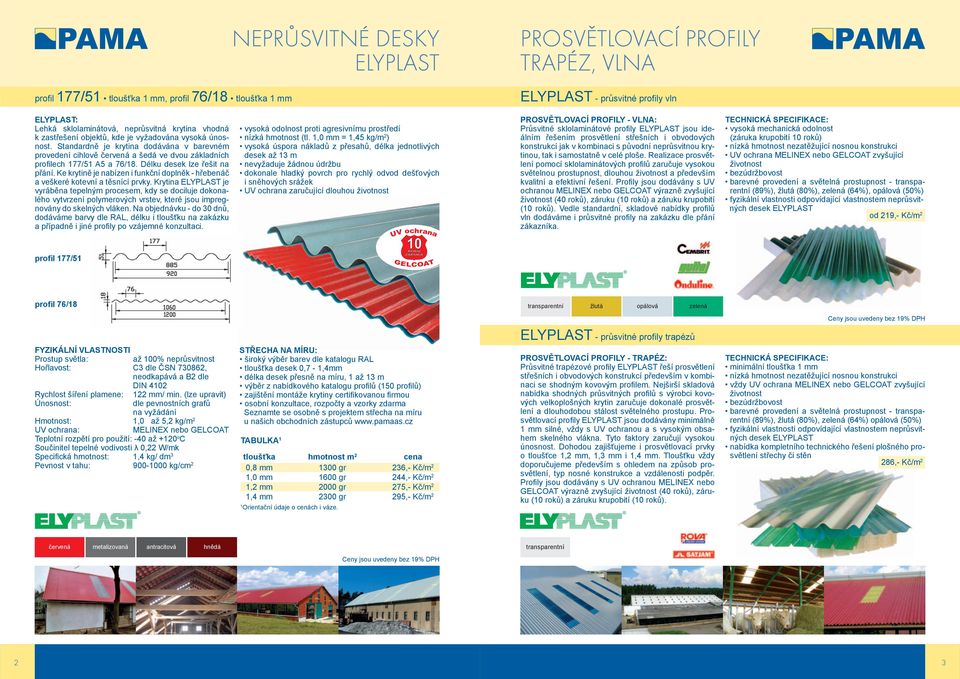

3 NEPRŮSVITNÉ DESKY ELYPLAST PROSVĚTLOVACÍ PROFILY TRAPÉZ, VLNA profil 177/51 tloušťka 1 mm, profil 76/18 tloušťka 1 mm ELYPLAST - průsvitné profily vln ELYPLAST: Lehká sklolaminátová, neprůsvitná krytina vhodná k zastřešení objektů, kde je vyžadována vysoká únosnost. Standardně je krytina dodávána v barevném provedení cihlově červená a šedá ve dvou základních profilech 177/51 A5 a 76/18. Délku desek lze řešit na přání. Ke krytině je nabízen i funkční doplněk - hřebenáč a veškeré kotevní a těsnící prvky. Krytina ELYPLAST je vyráběna tepelným procesem, kdy se dociluje dokonalého vytvrzení polymerových vrstev, které jsou impregnovány do skelných vláken. Na objednávku - do 30 dnů, dodáváme barvy dle RAL, délku i tloušťku na zakázku a případně i jiné profily po vzájemné konzultaci. profil 177/51 vysoká odolnost proti agresivnímu prostředí nízká hmotnost (tl. 1,0 mm = 1,45 kg/m 2 ) vysoká úspora nákladů z přesahů, délka jednotlivých desek až 13 m nevyžaduje žádnou údržbu dokonale hladký povrch pro rychlý odvod dešťových i sněhových srážek zaručující dlouhou životnost GELCOAT PROSVĚTLOVACÍ PROFILY - VLNA: Průsvitné sklolaminátové profily ELYPLAST jsou ideálním řešením prosvětlení střešních i obvodových konstrukcí jak v kombinaci s původní neprůsvitnou krytinou, tak i samostatně v celé ploše. Realizace prosvětlení pomocí sklolaminátových profilů zaručuje vysokou světelnou prostupnost, dlouhou životnost a především kvalitní a efektivní řešení. Profily jsou dodávány s UV ochranou MELINEX nebo GELCOAT výrazně zvyšující životnost (40 roků), záruku ( roků) a záruku krupobití ( roků). Vedle standardní, skladové nabídky profilů vln dodáváme i průsvitné profily na zakázku dle přání zákazníka. TECHNICKÁ SPECIFIKACE: vysoká mechanická odolnost (záruka krupobití roků) nízká hmotnost nezatěžující nosnou konstrukci MELINEX nebo GELCOAT zvyšující životnost bezúdržbovost barevné provedení a světelná prostupnost - transparentní (89%), žlutá (80%), zelená (64%), opálová (50%) fyzikální vlastnosti odpovídající vlastnostem neprůsvitných desek ELYPLAST od 219,- Kč/m 2 profil 76/18 transparentní žlutá opálová zelená FYZIKÁLNÍ VLASTNOSTI Prostup světla: až 0% neprůsvitnost Hořlavost: C3 dle ČSN , neodkapává a B2 dle DIN 42 Rychlost šíření plamene: 122 mm/ min. (lze upravit) Únosnost: dle pevnostních grafů na vyžádání Hmotnost: 1,0 až 5,2 kg/m 2 : MELINEX nebo GELCOAT Teplotní rozpětí pro použití: -40 až +120 o C Součinitel tepelné vodivosti λ 0,22 W/mk TABULKA 1 Specifická hmotnost: 1,4 kg/ dm 3 tloušťka hmotnost m 2 Pevnost v tahu: kg/cm 2 0,8 mm 1,0 mm 1,2 mm 1,4 mm 1300 gr 1600 gr 2000 gr 2300 gr STŘECHA NA MÍRU: široký výběr barev dle katalogu RAL tloušťka desek 0,7-1,4mm délka desek přesně na míru, 1 až 13 m výběr z nabídkového katalogu profilů (150 profilů) zajištění montáže krytiny certifikovanou firmou osobní konzultace, rozpočty a vzorky zdarma Seznamte se osobně s projektem střecha na míru u našich obchodních zástupců 1 Orientační údaje o cenách i váze. cena 236,- Kč/m 2 244,- Kč/m 2 275,- Kč/m 2 295,- Kč/m 2 ELYPLAST - průsvitné profily trapézů PROSVĚTLOVACÍ PROFILY - TRAPÉZ: Průsvitné trapézové profily ELYPLAST řeší prosvětlení střešních i obvodových konstrukcí především v kombinaci se shodným kovovým profilem. Nejširší skladová nabídka shodných průsvitných profilů s výrobci kovových velkoplošných krytin zaručuje dokonalé prosvětlení a dlouhodobou stálost světelného prostupu. Prosvětlovací profily ELYPLAST jsou dodávány minimálně 1 mm silné, vždy s UV ochranou a s vysokým obsahem skelného vlákna. Tyto faktory zaručují vysokou únosnost. Dohodou zajišťujeme i prosvětlovací prvky o tloušťce 1,2 mm, 1,3 mm i 1,4 mm. Tloušťku vždy doporučujeme především s ohledem na způsob prosvětlení, typ nosné konstrukce a vzdálenosti podpěr. Profily jsou dodávány s UV ochranou MELINEX nebo GELCOAT výrazně zvyšující životnost (40 roků), záruku ( roků) a záruku krupobití ( roků). TECHNICKÁ SPECIFIKACE: minimální tloušťka 1 mm nízká hmotnost nezatěžující nosnou konstrukci vždy MELINEX nebo GELCOAT zvyšující životnost bezúdržbovost barevné provedení a světelná prostupnost - transparentní (89%), žlutá (80%), zelená (64%) opálová (50%) fyzikální vlastnosti odpovídající vlastnostem neprůsvitných desek ELYPLAST nabídka kompletního technického řešení plošného prosvětlení střechy či stěn 286,- Kč/m 2 červená metalizovaná antracitová hnědá transparentní 2 3

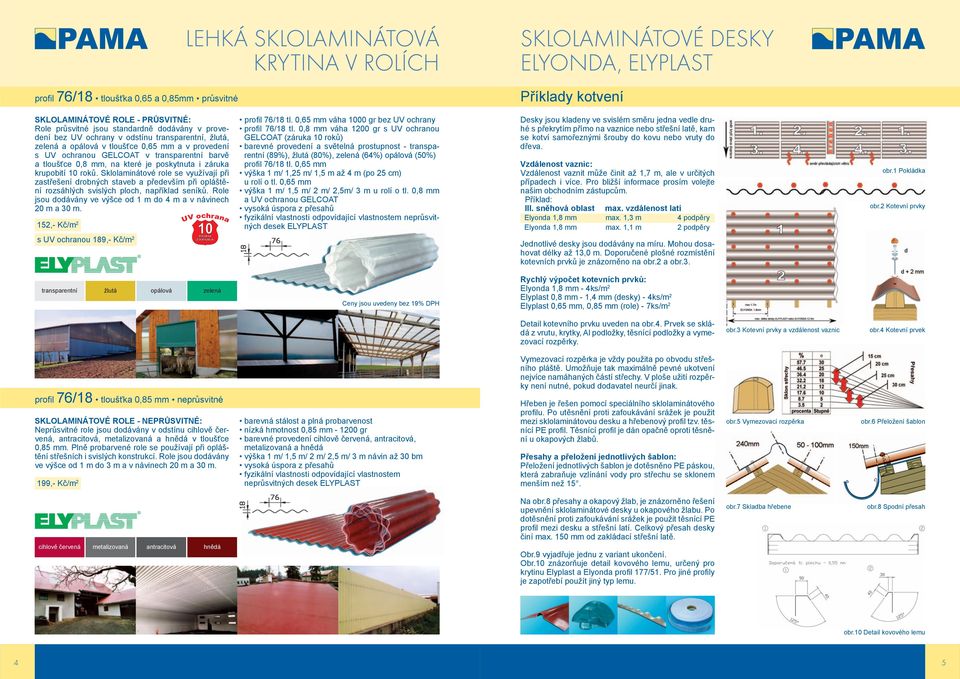

4 LEHKÁ SKLOLAMINÁTOVÁ KRYTINA V ROLÍCH SKLOLAMINÁTOVÉ DESKY ELYONDA, ELYPLAST profil 76/18 tloušťka 0,65 a 0,85mm průsvitné Příklady kotvení SKLOLAMINÁTOVÉ ROLE - PRŮSVITNÉ: Role průsvitné jsou standardně dodávány v provedení bez UV ochrany v odstínu transparentní, žlutá, zelená a opálová v tloušťce 0,65 mm a v provedení s UV ochranou GELCOAT v transparentní barvě a tloušťce 0,8 mm, na které je poskytnuta i záruka krupobití roků. Sklolaminátové role se využívají při zastřešení drobných staveb a především při opláštění rozsáhlých svislých ploch, například seníků. Role jsou dodávány ve výšce od 1 m do 4 m a v návinech 20 m a 30 m. 152,- Kč/m 2 s UV ochranou 189,- Kč/m 2 profil 76/18 tl. 0,65 mm váha 00 gr bez UV ochrany profil 76/18 tl. 0,8 mm váha 1200 gr s UV ochranou GELCOAT (záruka roků) barevné provedení a světelná prostupnost - transparentní (89%), žlutá (80%), zelená (64%) opálová (50%) profil 76/18 tl. 0,65 mm výška 1 m/ 1,25 m/ 1,5 m až 4 m (po 25 cm) u rolí o tl. 0,65 mm výška 1 m/ 1,5 m/ 2 m/ 2,5m/ 3 m u rolí o tl. 0,8 mm a UV ochranou GELCOAT vysoká úspora z přesahů fyzikální vlastnosti odpovídající vlastnostem neprůsvitných desek ELYPLAST Desky jsou kladeny ve svislém směru jedna vedle druhé s překrytím přímo na vaznice nebo střešní latě, kam se kotví samořeznými šrouby do kovu nebo vruty do dřeva. Vzdálenost vaznic: Vzdálenost vaznit může činit až 1,7 m, ale v určitých případech i více. Pro bližší informace prosím volejte našim obchodním zástupcům. Příklad: III. sněhová oblast max. vzdálenost latí Elyonda 1,8 mm Elyonda 1,8 mm max. 1,3 m max. 1,1 m 4 podpěry 2 podpěry Jednotlivé desky jsou dodávány na míru. Mohou dosahovat délky až 13,0 m. Doporučené plošné rozmístění kotevních prvků je znázorněno na obr.2 a obr.3. obr.1 Pokládka obr.2 Kotevní prvky transparentní žlutá opálová zelená Rychlý výpočet kotevních prvků: Elyonda 1,8 mm - 4ks/m 2 Elyplast 0,8 mm - 1,4 mm (desky) - 4ks/m 2 Elyplast 0,65 mm, 0,85 mm (role) - 7ks/m 2 Detail kotevního prvku uveden na obr.4. Prvek se skládá z vrutu, krytky, Al podložky, těsnící podložky a vymezovací rozpěrky. obr.3 Kotevní prvky a vzdálenost vaznic obr.4 Kotevní prvek Vymezovací rozpěrka je vždy použita po obvodu střešního pláště. Umožňuje tak maximálně pevné ukotvení nejvíce namáhaných částí střechy. V ploše užití rozpěrky není nutné, pokud dodavatel neurčí jinak. profil 76/18 tloušťka 0,85 mm neprůsvitné SKLOLAMINÁTOVÉ ROLE - NEPRŮSVITNÉ: Neprůsvitné role jsou dodávány v odstínu cihlově červená, antracitová, metalizovaná a hnědá v tloušťce 0,85 mm. Plně probarvené role se používají při opláštění střešních i svislých konstrukcí. Role jsou dodávány ve výšce od 1 m do 3 m a v návinech 20 m a 30 m. 199,- Kč/m 2 barevná stálost a plná probarvenost nízká hmotnost 0,85 mm gr barevné provedení cihlově červená, antracitová, metalizovaná a hnědá výška 1 m/ 1,5 m/ 2 m/ 2,5 m/ 3 m návin až 30 bm vysoká úspora z přesahů fyzikální vlastnosti odpovídající vlastnostem neprůsvitných desek ELYPLAST Hřeben je řešen pomocí speciálního sklolaminátového profilu. Po utěsnění proti zafoukávání srážek je použit mezi sklolaminátovou desku a hřebenový profil tzv. těsnící PE profil. Těsnící profil je dán opačně oproti těsnění u okapových žlabů. Přesahy a přeložení jednotlivých šablon: Přeložení jednotlivých šablon je dotěsněno PE páskou, která zabraňuje vzlínání vody pro střechu se sklonem menším než 15. obr.5 Vymezovací rozpěrka obr.6 Přeložení šablon cihlově červená metalizovaná antracitová hnědá Na obr.8 přesahy a okapový žlab, je znázorněno řešení upevnění sklolaminátové desky u okapového žlabu. Po dotěsnění proti zafoukávání srážek je použit těsnící PE profil mezi desku a střešní latí. Celkový přesah desky činí max. 150 mm od zakládací střešní latě. Obr.9 vyjadřuje jednu z variant ukončení. Obr. znázorňuje detail kovového lemu, určený pro krytinu Elyplast a Elyonda profil 177/51. Pro jiné profily je zapotřebí použít jiný typ lemu. obr.7 Skladba hřebene obr.8 Spodní přesah obr. Detail kovového lemu 4 5

5 SKLOLAMINÁTOVÉ SAMONOSNÉ OBLOUKY STROPNÍ IZOLACE THERMODEK DEKOPAKT profil 494 profil 496 Thermodek DEKOPAKT - PVC SKLOLAMINÁTOVÉ SAMONOSNÉ OBLOUKY: Zastřešení pomocí samonosných sklolaminátových oblouků užíváno u střešních světlíků, štěrbin, bazénů, sportovišť, vjezdů, parkovišť a jiných lehkých přístřešků. V případě nutnosti (fotbalové stadiony, zastávky MHD a jiná shromaždiště) je možné na přání upravit rychlost šíření plamene. Při kotvení je kladen velký profil 494 C: rozpon (až 7,5 m) S: rozvinutá délka H: zdvih, poloměr ohybu: 6,0 m důraz na provedení nosné konstrukce, která je při použití postupu zastřešení pomocí samonosných oblouků, extrémně namáhána. Proto vždy postup, konzultujte s našimi odborníky. Oblouky jsou dodávany tzv. na míru - rozpon (C) dle vašich požadavků. profil 496 C: rozpon (až 4,2 m) S: rozvinutá délka H: zdvih, poloměr ohybu: 3,3 m HALY A HOSPODÁŘSKÉ BUDOVY Stropní izolace se hodí nejen jako vysoce kvalitní stropní izolace pro haly a hospodářské budovy, ale díky své vrstvě PVC, která je odolná vůči opotřebení se používá také pro izolaci vzduchových kanálů. FORMÁT: 3000 x 1200 mm TECHNICKÉ ÚDAJE: OMYVATELNÝ POVRCH VÝHODY: odolný vůči vlhkosti a agresivním výparům v hospodářských budovách tvrdá plastová vrstva je určena pro bezproblémové čištění za pomoci vysokotlakového přístrojů bílá, pohledová plastová vrstva, zdravotně nezávadná ideální pro mlékárny, jatka, chovy prasat, plnírny nápojů apod. odolná vůči hlodavcům a hmyzu pokládá se přímo dřevěné stropy nebo jako závěsný element pod vazníky nebo krokve pro jednoduchou, rychlou a čistou montáž doporučujeme příslušenství osvědčené v praxi dodáváme také ve stálých délkách do 6 m transparentní nebeská modř opálová Příklady kotvení PUR/PIR - tuhá pěna: bez FCKW-a HFCKW, ochrana kvality Vlastnosti: netaví se a při hoření netvoří kapky, biologicky a ekologicky odbouratelná, odolná vůči tlení, recyklovatelná, odolná vůči plísni a hnilobě Hmotnost: 30 kg/m 3 Hodnota tepelné vodivosti: λ = 0,030 W/ /m.k/ podle DIN mm λ = 0,030 W/ /m.k/ podle DIN mm Difúzní izolační odpor: /PUR/PIR - tuhá pěna/ Třída hořlavosti: B2 podle DIN 42 Tepelná odolnost: do +90 C, krátkodobě až do +250 C Krycí vrstvy: oboustranná vrstva z odolného plastu 0,4 mm Vnější rozměr: 3000 x 1200 mm Nosná konstrukce BETON KOTVENÍ JEDNOTLIVÝCH SEGMENTŮ Převládající směr větru Způsob pokládky oblouků DOPORUČENÉ KOTEVNÍ KOMPLETY Nosná konstrukce KOV KOTVÍCÍ PROFIL příklad LEGENDA 1. samonosný oblouk 2. samořezný tex, šroub, vrut 3. hliníková podložka s gumovým těsněním 4. kotvení šroubem vyžaduje podložku 5. kotvení šroubem vyžaduje matici 6. nosná konstrukce, beton, dřevo, kov 7. těsnění pod vlnu 8. hmoždinka při kotvení do betonu 9. viz. obr řezu kotvícím profilem KLADENÍ Desky kotvíme do dvou podpěr. Překládají se ve svých okrajových vlnách. Smysl kladení musí být opačný, než je převládající směr větru a deště. Přesah oblouků u žlabu je 200 mm pro světlíky do 2,3 m a 150 mm pro světlíky nad 2,3 m. Kotevní komplet upevňujeme ve spodní ploše profilu. DOPORUČENÉ PŘÍSLUŠENSTVÍ: H-profily 4000 mm, U-profily 4000 mm THERMODEK STAVEBNĚ FYZIKÁLNÍ VLASTNOSTI: formát (1200/3000) - až 6000 mm tloušťka 40 mm 50 mm 60 mm *U-hodnota 0,68 W/m 2 *K 0,55 W/m 2 *K 0,47 W/m 2 *K cena 621,- Kč/m 2 658,- Kč/m 2 709,- Kč/m 2 6 7

6 REFERENCE: REFERENCE: Velkokapacitní ustájení dojnic s dojícími automaty Investor: ZD Pluhův Žďár Plocha celkem: 5300 m2 Krytina: ELYONDA - šedá VLNA A6 Plocha prosvětlení: 600 m2 Krytina: ELYPLAST - žlutý VLNA A6 Volné ustájení dojnic Investor: Soukromě hospodařící rolník Farma Meziboří Plocha celkem: 750 m2 Krytina: ELYONDA - čevená VLNA A6 Plocha prosvětlení: 80 m2 Krytina: ELYPLAST - žlutý VLNA A6 Velkokapacitní ustájení dojnic s dojícími automaty Investor: ZD Krásná Ves Plocha celkem: 2800 m2 Krytina: ELYONDA - šedá VLNA A6 Plocha prosvětlení: 300 m2 Krytina: ELYPLAST - modrý VLNA A6 Zastřešení obloukových hal SHR Pohořelice Krytina: ELYPLAST - samonosné oblouky Ustájení dojnic, rekonstrukce Přístřešek pro telata Investor: ZD Partutovice Krytina: ELYPLAST - šedá VLNA 76/18 Přístřešek pro telata Krytina: ELYPLAST - samonosné oblouky Ostatní stavby Zastřešení jímek Jatka Bučovice Krytina: ELYPLAST - samonosné oblouky - sklady, seníky - haly, skleníky - drobné přístřešky

7 KONTAKT: Centrála:, a.s. Ostrov nad Oslavou Ostrov nad Oslavou tel., fax: Pobočky a obchodní zastoupení: Praha - Řepy K šancím Praha tel., fax: kopic.z@pamaas.cz České Budějovice Rudolfovská České Budějovice tel., fax: korcak.m@pamaas.cz Plzeň Pražská Plzeň tel., fax: hasl.j@pamaas.cz... není nic lehčího
