4 4 Společnost Hansen Electric, spol. s r.o. je držitelem Certifikátu jakosti dle ČSN EN ISO V roce 2001 byla firma certifikována podle ATEXu. Obvodní báňský úřad v Ostravě udělil naší společnosti oprávnění pro montáž, provoz a údržbu vyhrazených elektrických zařízení, výrobu rozvaděčů do 6kV (včetně nevýbušných), vývoj a projektování elektronických zařízení a poradenskou činnost v oblasti elektronických zařízení pro doly s výskytem plynu. Vedoucí pracovníci firmy jsou držiteli Osvědčení o odborné způsobilosti vydané Obvodním báňským úřadem v Ostravě. Jednotlivé naše výrobky mají pro trh v ČR a EU vydáno ES prohlášení o shodě a ES certifikáty o přezkoušení typu. Výrobky pro trhy mimo EU mají schválení a certifikáty platné v příslušném státě. Ze společnosti Hansen Electric, spol. s r.o. se stává vyspělá společnost, mající moderní technologii a vysoké KNOW HOW pro zajištění vývoje, konstrukce, výroby, instalace a servisu elektrických zařízení, určených především do prostředí s nebezpečím výbuchu. Široký výrobní program umožňuje dodávky kompletního elektrického vybavení dobývacích komplexů.

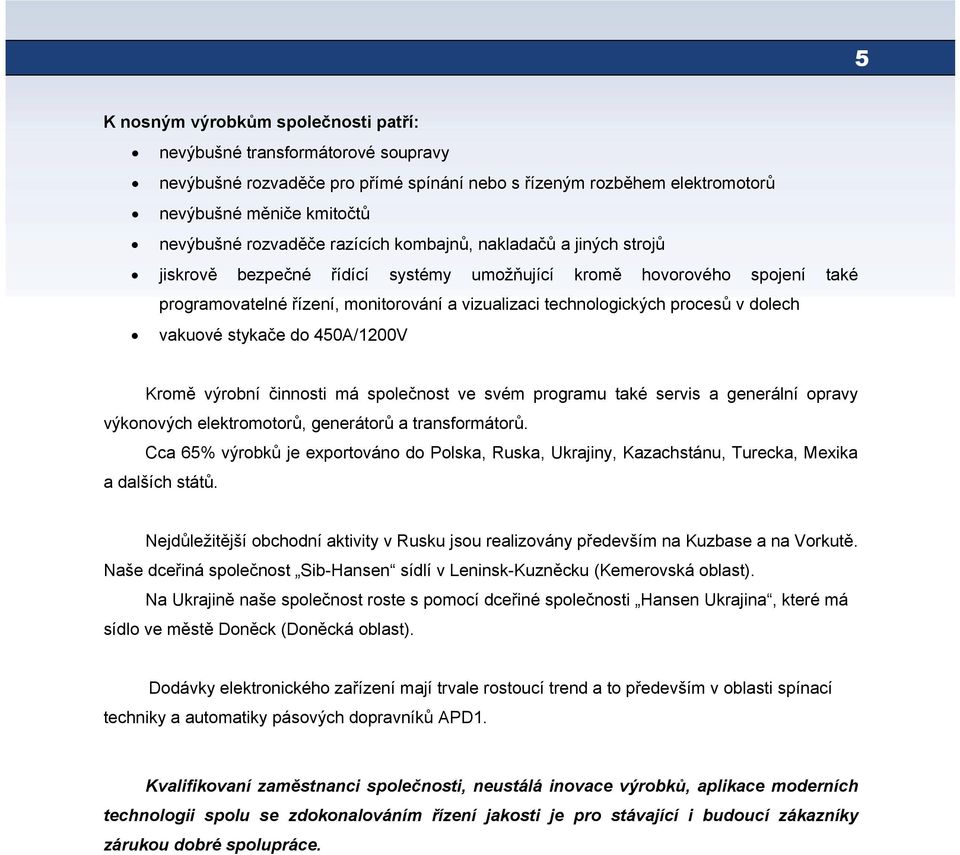

5 5 K nosným výrobkům společnosti patří: nevýbušné transformátorové soupravy nevýbušné rozvaděče pro přímé spínání nebo s řízeným rozběhem elektromotorů nevýbušné měniče kmitočtů nevýbušné rozvaděče razících kombajnů, nakladačů a jiných strojů jiskrově bezpečné řídící systémy umožňující kromě hovorového spojení také programovatelné řízení, monitorování a vizualizaci technologických procesů v dolech vakuové stykače do 450A/1200V Kromě výrobní činnosti má společnost ve svém programu také servis a generální opravy výkonových elektromotorů, generátorů a transformátorů. Cca 65% výrobků je exportováno do Polska, Ruska, Ukrajiny, Kazachstánu, Turecka, Mexika a dalších států. Nejdůležitější obchodní aktivity v Rusku jsou realizovány především na Kuzbase a na Vorkutě. Naše dceřiná společnost Sib-Hansen sídlí v Leninsk-Kuzněcku (Kemerovská oblast). Na Ukrajině naše společnost roste s pomocí dceřiné společnosti Hansen Ukrajina, které má sídlo ve městě Doněck (Doněcká oblast). Dodávky elektronického zařízení mají trvale rostoucí trend a to především v oblasti spínací techniky a automatiky pásových dopravníků APD1. Kvalifikovaní zaměstnanci společnosti, neustálá inovace výrobků, aplikace moderních technologii spolu se zdokonalováním řízení jakosti je pro stávající i budoucí zákazníky zárukou dobré spolupráce.

6 6 Vakuové stykače Znázornění Typ Napětí Proud JCZ9-3,6/D400 3,6kV, 50-60Hz 400А HR-VS 4/450 HR-VS 4 1,2kV, 50-60Hz 450А 400А HR-VS 3 1,2kV, 50-60Hz 315А HR-VS 200 1,2kV, 50-60Hz 200А HE-VS 200B 1,2kV, 50-60Hz 200А HR-VS 80 1,2kV, 50-60Hz 80А

7 7 Vakuová zhášedla Znázornění Typ Napětí Proud TJ-3,6/400 3,6kV, 50-60Hz 450А VS1/04 1,2kV, 50-60Hz 450А WL-35082D, E 1,2kV, 50-60Hz 450А TJ-1,14/400 1,2kV, 50-60Hz 450А HR-VR200/11,4 1,2kV, 50-60Hz 200A TJ-1,14/80 1,2kV, 50-60Hz 80A

8 8 Stykače vakuové jsou elektromagneticky ovládané stykače určené k častému spínání a rozepínání výhradně střídavých elektrických obvodů nízkého a vysokého napětí do 3,3kV a s proudy do 450A v rozsahu zapínacích a vypínacích proudů přiřazených kategoriím AC1, AC2, AC3, AC4. Stykače vakuové nejsou určeny pro rozepínání stejnosměrných elektrických obvodů. Konstrukce stykačů splňuje z hlediska funkce a užití požadavky odpovídajících tomu norem Použití: Stykače jsou určené hlavně pro spínání motorů s kotvou nakrátko a kotvou kroužkovou. Jsou vhodné pro spínání odporových i smíšených zátěží. Pro své malé rozměry a hmotnost, vysokou elektrickou trvanlivost a minimální nároky na údržbu jsou zvlášť vhodné pro užití v dolech a v průmyslu s těžkým provozem (dobývací stroje, pohony hřeblových a pásových dopravníků apod.). Technické přednosti: vysoká spolehlivost; dlouhá doba životnosti; minimální nároky na údržbu po celou dobu životnosti; vysoká frekvence opakovaných sepnutí; malé rozměry a nízká hmotnost; vysoká klimatická odolnost. Pracovní prostředí: Vakuový stykač je určen pro provoz v prostředí vnitřním obyčejném s následujícími hodnotami: teplota okolí -20 C až +60 C relativní vlhkost při 20 C max. 80 % nadmořská výška max m pracovní poloha svislá odklon v kterémkoliv směru max. 10 Materiál, provedení: Všechny konstrukční díly rámu stykače jsou výlisky z materiálu DUROFORM HUP 17/25 (reaktoplast - směs polyesterové živice, plnidla a skelné výztuže). Kostry cívek jsou z materiálu Silamid ESV30 (polyamid ztužený skelným vláknem). Stupeň krytí stykače je IP 00.

9 9 VAKUOVÉ STYKAČE JCZ9-3,6/D400 Základní technické údaje: Typ stykače JCZ9-3,6/D400 Jmenovité napětí pracovní 3600V / 50-60Hz Zkušební napětí 50 Hz/60 s mezi póly a ve vypínací dráze 10kV Jmenovitý proud pracovní a tepelný 400А Jmenovitá zapínací schopnost 4000А Jmenovitá vypínací schopnost 4000А Jmenovitý krátkodobý proud (4 s) 4000А Kategorie použití АС1, АС2, АС3, АС4 Třída přerušovaného provozu 1200 cyklů/hod. Mechanická trvanlivost Elektrická trvanlivost: AC3 AC Zapínací čas 120ms Vypínací čas 54ms Vakuová zhášedla TJ-3,6/400 3 ks. Pracovní zdvih kontaktů 3mm Hmotnost 18,5kg Rozměry viz rozměrový náčrt Pomocné obvody: Jmenovité ovládací napětí 230V, 120V, 50-60Hz; +15%,-20% Trvalý příkon v sepnutém stavu 30VA Pomocné kontakty (AC 15: 230V/6A) a 3, b 3 Každý vyrobený stykač je podroben kontrolní kusové zkoušce podle ČSN EN 60470:2001 čl.7 a ČSN EN čl (9.3.6) Cílem zkoušek je ověřit, zda stykače vyhovují požadavkům uvedených norem a byly-li při výrobě zachovány charakteristické vlastnosti a kvalita provedení, jaké měly přístroje při typových zkouškách. Výsledky zkoušek jsou protokolárně zaznamenány a archivovány.

10 10 Typ Číslo výkresu Proud [А] Vakuová zhášedla Ovládací napětí [V] Počet pomocných kontaktů a/b 1 ) JCZ9-3,6/D P TJ-3,6/ /3 JCZ9-3,6/D P TJ-3,6/ /3 2 ) a zapínací kontakt, b vypínací kontakt jeden vypínací b kontakt spínače S1 je využit ovládacím obvodem stykače. Rozměrový náčrt: O Náhradní díly: Název: Číslo výkresu nebo označení Pomocný spínač Vakuové zhášedlo TJ-3,6/400

11 11 VAKUOVÉ STYKAČE HR-VS 4, HR-VS 3 Základní technické údaje: Typ stykače HR-VS 4 HR-VS 3 Jmenovité napětí pracovní 1200V / 50-60Hz Jmenovité napětí izolační 1200V / 50-60Hz Zkušební napětí 50 Hz/60 s mezi póly a ve vypínací dráze 6,5kV Jmenovitý proud pracovní a tepelný 400А 315A Jmenovitá zapínací schopnost 4800А 3800A Jmenovitá vypínací schopnost 4000А 3150A Jmenovitý krátkodobý proud (1 sek.) 4,8kА 5kА Jmenovitý dynamický proud 18kА 12,5kА Mezní spínací schopnost (cos φ = 0,35) 6kА 5kА Kategorie použití АС1, АС2, АС3, АС4 Třída přerušovaného provozu 1200 cyklů/hod. Mechanická trvanlivost Elektrická trvanlivost: AC3 AC Zapínací čas 65ms Vypínací čas 35ms Vakuová zhášedla WL-35082E, TJ-1.14/400D, VS1/04 3 ks. Pracovní zdvih kontaktů: WL-35082E, TJ-1.14/400D 2,29mm 1,56mm VS1/04 1,98mm Hmotnost/objem 9kg/ 6,1dm 3 Rozměry viz rozměrový náčrt Pomocné obvody: Jmenovité ovládací napětí 230V, 120V, 50-60Hz; +15%,-25% Vrcholová hodnota spínacího proudu *) pro ovládací napětí 230V pro ovládací napětí 120V 2,2А 3,8А Trvalý příkon v sepnutém stavu 5,3VA Pomocné kontakty (AC 11: 500V/3A) a 3, b 2 nebo a-2, b-3 *) Spínací proud protéká po dobu max. 60 ms Každý vyrobený stykač je podroben kontrolní kusové zkoušce podle ČSN EN 60470:2001 čl.7 a ČSN EN čl (9.3.6) Cílem zkoušek je ověřit, zda stykače vyhovují požadavkům uvedených norem a byly-li při výrobě zachovány charakteristické vlastnosti a kvalita provedení, jaké měly přístroje při typových zkouškách. Výsledky zkoušek jsou protokolárně zaznamenány a archivovány.

12 12 Varianty provedení: Vakuové stykače HR-VS4, HR-VS3 se vyrábějí v několika variantách, které se odlišují velikostí ovládacího napětí, osazením pomocnými spínači, ovládáním pomocného spínače S2. 1. Ovládací napětí: 001.2/ 230V / 50-60Hz 003.2/ 120V / 50-60Hz 003.2/5 110V / 50-60Hz 2. Osazení pomocnými spínači S1, S2 počty pomocných kontaktů a, b: (a zapínací kontakt, NO, b vypínací kontakt, NC) 001.2/, 003.2/ S1: a-2, b-1 S2: a-1, b-2 k dispozici celkem: a-3, b-2 1 ) 002.2/ S1: a-1, b-2 S2: a-1, b-2 k dispozici celkem: a-2, b-3 1 ) 004.2/ S1: a-1, b-2 S2: a-2, b-1 k dispozici celkem: a-3, b-2 1 ) 1) jeden vypínací b kontakt spínače S1 je využit ovládacím obvodem stykače provedení a-2, b-1: SIEMENS 3SE 023-1A provedení a-1, b-2: SIEMENS 3SE 023-0A 3. Ovládání pomocného spínače S2: /x1 Vypínací kontakty spínače S2 nemají garantován okamžik rozepnutí ve vztahu k okamžiku sepnutí hlavních kontaktů. /x2 Vypínací kontakty spínače S2 rozepnou s předstihem před sepnutím hlavních kontaktů. 400А Proud Typ Číslo výkresu 315A WL-35082D, E 2 ) TJ-1.14/400D VS1/04 2 ) Ovládací napětí [V] HR-VS / /0 1/2 HR-VS / /1 1/2 HR-VS / /0 1/2 HR-VS / /0 1/2 HR-VS / /0 1/2 HR-VS / /1 1/2 HR-VS / /0 1/2 HR-VS / /0 1/2 HR-VS / /1 2/1 HR-VS / /0 1/2 HR-VS / /1 1/2 HR-VS / /0 1/2 HR-VS / /0 1/2 HR-VS / /1 1/2 HR-VS / /0 1/2 HR-VS / /1 2/1 HR-VS / /0 1/2 HR-VS / /1 1/2 HR-VS / /0 1/2 HR-VS / /0 1/2 HR-VS / /1 1/2 HR-VS / /0 1/2 HR-VS / /1 2/1 HR-VS / /0 1/2 HR-VS / HR-VS / /2 1/2 HR-VS / /1 1/2 HR-VS / /0 1/2 HR-VS / /0 1/2 HR-VS / /1 1/2 HR-VS / /2 1/2 HR-VS / /0 1/2 HR-VS / /1 2/1 Počet pomocných kontaktů a/b 1 ) Pomocný spínač S2, Spínač S1 Spínač S2 rozepnutí kontaktů b bez předstihu s předstihem bez předstihu s předstihem bez předstihu s předstihem bez předstihu s předstihem

13 13 1 ) kontakty k dispozici uživateli; a zapínací kontakt (NO), b vypínací kontakt (NC) S1=2/0: typ spínače SIEMENS 3SE A S1=1/1: typ spínače SIEMENS 3SE A S2=2/1: typ spínače SIEMENS 3SE A S2=1/2: typ spínače SIEMENS 3SE A 2 ) vakuová zhášedla WL-35082D, E (Westinghouse) používají Whitworthův závit, VS1/04 používají metrický závit. Odlišnost je rovněž v pružině kontaktního přítlaku, ve zdvihu kontaktů, v nastavení magnetického obvodu. Pozn.: Od roku 2002 se používají vakuová zhášedla WL-35082D (Westinghouse), která mají změněny parametry vlnovce a nahrazuji předešlé provedení WL-35082C. Při náhradě za starší typ WL-35082C u dříve vyrobených stykačů může vzniknout potřeba zvýšit sílu vypínací pružiny doporučujeme obrátit se na výrobce stykače. Týká se to rovněž následné inovované verze WL-35082E s lepšími elektrickými parametry. Rozměrový náčrt: Náhradní díly: Název: Číslo výkresu nebo označení 230V 120V Cívka elektromagnetu Ovládací obvod Pomocný spínač 3SE A (a-2, b-1) Pomocný spínač 3SE A (a-1, b-2) Vakuové zhášedlo TJ-1.14/400D pro HR-VS 3; WL-35082E, TJ-1.14/400D, VS1/04 pro HR-VS 4 Varistorový blok HR-V RC člen FZ (FILTANA)

14 14 VAKUOVÉ STYKAČE HR-VS 4/450 Základní technické údaje: Typ stykače HR-VS 4/450 Jmenovité napětí pracovní 1200V / 50-60Hz Jmenovité napětí izolační 1200V / 50-60Hz Zkušební napětí 50 Hz/60 s mezi póly a ve vypínací dráze 6,5kV Jmenovitý proud pracovní a tepelný 450А Jmenovitá zapínací schopnost při 1250 V (při 725V) - vypínací (efektivní hodnota) - zapínací (vrcholová hodnota) 3350A (5100А) 6300A (9250А) Jmenovitý dynamický proud 9250А Jmenovitý krátkodobý proud (1 sek.) 3350А Kategorie použití АС1, АС2, АС3, АС4 Třída přerušovaného provozu 1200 cyklů/hod. Mechanická trvanlivost Elektrická trvanlivost: AC3 AC Zapínací čas 65ms Vypínací čas 35ms Vakuová zhášedla WL-35082E, TJ-1.14/400D, VS1/04 3 ks. Pracovní zdvih kontaktů: WL-35082E, TJ-1.14/400D VS1/04 2,29mm 1,98mm Hmotnost/objem 9kg/ 6,1dm 3 Rozměry viz rozměrový náčrt Pomocné obvody: Jmenovité ovládací napětí 230V, 120V, 50-60Hz; +15%,-25% Vrcholová hodnota spínacího proudu *) pro ovládací napětí 230V pro ovládací napětí 120V 2,2А 3,8А Trvalý příkon v sepnutém stavu 5,3VA Pomocné kontakty (AC 11: 500V/3A) a 3, b 2 nebo a-2, b-3 *) Spínací proud protéká po dobu max. 65 ms Každý vyrobený stykač je podroben kontrolní kusové zkoušce podle ČSN EN 60470:2001 čl.7 a ČSN EN čl (9.3.6) Cílem zkoušek je ověřit, zda stykače vyhovují požadavkům uvedených norem a byly-li při výrobě zachovány charakteristické vlastnosti a kvalita provedení, jaké měly přístroje při typových zkouškách. Výsledky zkoušek jsou protokolárně zaznamenány a archivovány.

15 15 450А Proud Typ Číslo výkresu WL-35082E TJ-1.14/400 VS1/04 Ovládací napětí [V] HR-VS 4/ / /0 1/2 HR-VS 4/ / /1 1/2 HR-VS 4/ / /0 1/2 HR-VS 4/ / /0 1/2 HR-VS 4/ / /1 1/2 HR-VS 4/ / /0 1/2 HR-VS 4/ / /0 1/2 HR-VS 4/ / /1 1/2 HR-VS 4/ / /0 1/2 HR-VS 4/ / /0 1/2 HR-VS 4/ / /1 1/2 HR-VS 4/ / /0 1/2 HR-VS 4/ / /0 1/2 HR-VS 4/ / /1 1/2 HR-VS 4/ / /0 1/2 HR-VS 4/ / /0 1/2 HR-VS 4/ / /1 1/2 HR-VS 4/ / /0 1/2 1 ) kontakty k dispozici uživateli; a zapínací kontakt, b vypínací kontakt S1=2/0: SIEMENS 3SE A S1=1/1: SIEMENS 3SE A S2=1/2: SIEMENS 3SE A Rozměrový náčrt: Počet pomocných kontaktů a/b 1 ) Pomocný spínač S2, Spínač S1 Spínač S2 rozepnutí kontaktů b bez předstihu s předstihem bez předstihu s předstihem bez předstihu s předstihem Náhradní díly: Název: Číslo výkresu nebo označení 230V 120V Cívka elektromagnetu Ovládací obvod Pomocný spínač 3SE A (a-2, b-1) Pomocný spínač 3SE A (a-1, b-2) Vakuové zhášedlo WL-35082E, TJ-1.14/400D, VS1/04 Varistorový blok HR-V RC člen FZ (FILTANA)

16 16 VAKUOVÉ STYKAČE HR-VS 200 Základní technické údaje: Typ stykače HR-VS 200 Jmenovité napětí pracovní 1200V / 50-60Hz Jmenovité napětí izolační 1200V / 50-60Hz Zkušební napětí 50 Hz/60 s mezi póly a ve vypínací dráze 6,5kV Jmenovitý proud pracovní a tepelný 200А Jmenovitá zapínací schopnost 2400А Jmenovitá vypínací schopnost 2000А Jmenovitý krátkodobý proud (1 sek.) 3,2kA Jmenovitý dynamický proud 16kA Mezní spínací schopnost (cos φ = 0,35) 4kА Kategorie použití АС1, АС2, АС3, АС4 Třída přerušovaného provozu 1200 cyklů/hod. Mechanická trvanlivost Elektrická trvanlivost: AC3 AC Zapínací čas 45ms Vypínací čas 30ms Vakuová zhášedla HR-VR200/11,4 3 ks. Pracovní zdvih kontaktů 1,65mm Hmotnost/objem 4,7kg / 2,1dm 3 Rozměry viz rozměrový náčrt Pomocné obvody: Jmenovité ovládací napětí 230V, 120V, 50-60Hz; +15%,-25% Trvalý příkon v sepnutém stavu 3,2VA Pomocné kontakty (AC 15: 230V/6A) a 3, b 2 Každý vyrobený stykač je podroben kontrolní kusové zkoušce podle ČSN EN 60470:2001 čl.7 a ČSN EN čl (9.3.6) Cílem zkoušek je ověřit, zda stykače vyhovují požadavkům uvedených norem a byly-li při výrobě zachovány charakteristické vlastnosti a kvalita provedení, jaké měly přístroje při typových zkouškách. Výsledky zkoušek jsou protokolárně zaznamenány a archivovány.

17 17 Typ Číslo výkresu Proud [А] Vakuové zhášedla Ovládací napětí [V] Počet pomocných kontaktů a/b 1 ) HR-VS HR-VR200/11, /2 HR-VS HR-VR200/11, /2 2 ) a zapínací kontakt, b vypínací kontakt jeden vypínací b kontakt spínače S1 je využit ovládacím obvodem stykače. Rozměrový náčrt: Náhradní díly: Název: Číslo výkresu nebo označení 230V 120V Ovládací obvod Pomocný spínač ATB11-S Vakuové zhášedlo HR-VR200/11,4 Varistorový blok HR-V Držák varistorového bloku HR-V Varistorový blok HR-V Držák varistorového bloku HR-V

18 18 VAKUOVÉ STYKAČE HE-VS 200B Základní technické údaje: Typ stykače HE-VS 200B Jmenovité napětí pracovní 1200V / 50-60Hz Jmenovité napětí izolační 1200V / 50-60Hz Zkušební napětí 50 Hz/60 s mezi póly a ve vypínací dráze 6,5kV Jmenovitý proud pracovní a tepelný 200А Jmenovitá zapínací schopnost 2400А Jmenovitá vypínací schopnost 2000А Jmenovitý krátkodobý proud (1 sek.) 3,2kА Jmenovitý dynamický proud 16kА Mezní spínací schopnost (cos φ = 0,35) 4kА Kategorie použití АС1, АС2, АС3, АС4 Třída přerušovaného provozu 1200 cyklů/hod. Mechanická trvanlivost Elektrická trvanlivost: AC3 AC Zapínací čas 45ms Vypínací čas 30ms Vakuová zhášedla HR-VR200/11,4 3 ks. Pracovní zdvih kontaktů 1,65mm Hmotnost/objem 4,7kg / 2,1dm 3 Rozměry viz rozměrový náčrt Pomocné obvody: Jmenovité ovládací napětí 230V, 120V, 50-60Hz; +15%,-25% Trvalý příkon v sepnutém stavu 3,2VA Pomocné kontakty (AC 15: 230V/6A) a 3, b 2 Každý vyrobený stykač je podroben kontrolní kusové zkoušce podle ČSN EN 60470:2001 čl.7 a ČSN EN čl (9.3.6) Cílem zkoušek je ověřit, zda stykače vyhovují požadavkům uvedených norem a byly-li při výrobě zachovány charakteristické vlastnosti a kvalita provedení, jaké měly přístroje při typových zkouškách. Výsledky zkoušek jsou protokolárně zaznamenány a archivovány.

19 19 Typ Číslo výkresu Proud [А] Vakuová zhášedla Ovládací napětí [V] Počet pomocných kontaktů a/b 1 ) HE-VS 200B P HR-VR200/11, /2 HE-VS 200B P HR-VR200/11, /2 2 ) a zapínací kontakt, b vypínací kontakt jeden vypínací b kontakt spínače S1 je využit ovládacím obvodem stykače. Rozměrový náčrt: M ,5 Náhradní díly: Název: Číslo výkresu nebo označení 230V 120V Ovládací obvod Pomocný spínač ATB11-S Vakuové zhášedlo HR-VR200/11,4 Varistorový blok HR-V Držák varistorového bloku HR-V Varistorový blok HR-V Držák varistorového bloku HR-V

20 20 VAKUOVÉ STYKAČE HR-VS 80 Základní technické údaje: Typ stykače HR-VS 80 Jmenovité napětí pracovní 1200V / 50-60Hz Jmenovité napětí izolační 1200V / 50-60Hz Zkušební napětí 50 Hz/60 s mezi póly a mezi póly a neživými částmi 4,2kV Zkušební napětí 50 Hz/60 s ve vypínací dráze 10kV Jmenovitý proud pracovní a tepelný 80А Jmenovitá zapínací schopnost 2360А Jmenovitá vypínací schopnost 1340А Jmenovitý krátkodobý proud (1 sek.) 1340А Jmenovitý dynamický proud 2360А Kategorie použití АС1, АС2, АС3, АС4 Třída přerušovaného provozu 1200 cyklů/hod. Mechanická trvanlivost Elektrická trvanlivost: AC3 AC Zapínací čas 30ms Vypínací čas 80ms Vakuová zhášedla TJ-1.14/80 3 ks. Pracovní zdvih kontaktů 1,5 ± 0,2mm Hmotnost 1,8kg Rozměry viz rozměrový náčrt Pomocné obvody: Jmenovité ovládací napětí 220V, 120V, 50-60Hz; +15%,-25% Vrcholová hodnota spínacího proudu (protéká po dobu max. 30 ms) pro ovládací napětí 220 V 1А Trvalý příkon v sepnutém stavu 9VA Pomocné kontakty LX19K (AC380V DC220V 5A) 2x NO, 1x NC Každý vyrobený stykač je podroben kontrolní kusové zkoušce podle ČSN EN 60470:2001 čl.7 a ČSN EN čl (9.3.6) Cílem zkoušek je ověřit, zda stykače vyhovují požadavkům uvedených norem a byly-li při výrobě zachovány charakteristické vlastnosti a kvalita provedení, jaké měly přístroje při typových zkouškách. Výsledky zkoušek jsou protokolárně zaznamenány a archivovány.

21 21 Typ Číslo výkresu Proud [А] Vakuová zhášedla Ovládací napětí [V] Počet pomocných kontaktů a/b 1 ) HR-VS P01 80 TJ-1.14/ /1 HR-VS P03 80 TJ-1.14/ /1 2 ) a zapínací kontakt, b vypínací kontakt jeden vypínací b kontakt spínače S1 je využit ovládacím obvodem stykače. Rozměrový náčrt: Náhradní díly: Název: Číslo výkresu nebo označení 220V 120V Ovládací obvod - - Pomocný spínač LX19K - Vakuové zhášedlo TJ-1.14/80 Varistorový blok HR-V Varistorový blok HR-V

22 22

23 23 Dodáváme různé zařízení a komponenty do následujících států: Česká Republika Slovenská Republika Polsko Německo Rakousko Ruská Federace Ukrajina Bělorusko Kazachstán Čína Austrálie JAR Anglie Mexiko Turecko Španělsko Bosna a Hercegovina

24 24 Ochrana bloku napájení stykače: Pokud je stykač (blok napájení stykače) napájen z transformátoru, je vhodné připojit přímo k napájecím svorkám pro stykač na tomto transformátoru RC člen pro potlačení napěťových špiček. Vhodný je typ FZ73043, 220n(X2)+220Ohm 250V (FILTANA). Ochrana od přepětí při vypínání motoru Stykače vakuové jsou charakteristické svou náchylností vytvářet přepětí v ovládaných induktivních obvodech. Toto přepětí vzniká při vypnutí vakuových zhášedel, kdy dojde k rychlému přerušení proudu těsně před proudovou nulou zánikem vakuového oblouku tzv. utržení proudu. Přepětí může dosahovat značné špičkové hodnoty, je úměrné proudu a impedanci vypínaného obvodu. Může být příčinou zvýšené poruchovosti elektrické instalace motorů snížený izolační stav proti zemi, zemní zkraty. Přepětím, vznikajícím při vypínání motorů byla věnována pozornost již při typových zkouškách stykačů s následujícím doporučením pro uživatele: а) Spínání zatížených motorů nevytváří kritické situace. Tam, kde nevadí rušení krátkodobými napěťovými impulsy o frekvenci 10 až 50 khz je možné aplikovat stykače bez přepěťových ochran. b) Přepěťová ochrana se doporučuje při ovládání motorů menších výkonů běžících naprázdno a také při spínání nezatížených transformátorů. Pro tyto případy doporučujeme použít k ohraničení amplitudy přepěťových impulsů varistorovou ochranu, instalovanou přímo na svorkách zdrojů přepětí nebo v jejich těsné blízkosti. Třífázovou varistorovou ochranu spojenou do trojúhelníka a integrovanou do kompaktního bloku lze objednat jako samostatný díl pro každý typ stykače.

25 25 Při objednávání stykačů je nutno uvést v objednávce následující informaci: - Název a typ - Číslo výkresu - Počet kusů stykačů - Počet kusů varistorových ochran - Požadovanou dodací lhůtu Při zvláštních požadavcích je nutná dohoda s výrobcem. Při objednávání vždy uvádějte číslo výkresu odpovídajícího stykače, a pokud je to nutný krátký popis. V každém případě pří objednávání se považuje za správné uvedené číslo výkresu. S každým stykačem se dodává Osvědčení jakosti a kompletnosti výrobku a Návod k obsluze. Záruční doba je 6 měsíců od uvedení do provozu, nejdéle však 12 měsíců od uskutečnění dodávky. Lhůta oprav v záruční době se sjednává mezi výrobcem a odběratelem při sepisování protokolu o reklamaci. Příklad objednávání: - Vakuový stykač HR-VS4 - Číslo výkresu: /31 - Nutný počet: 40 ks. - Počet kusů varistorových ochran: 40 ks. - Požadovana dodací lhůta: 12 týdnů od podepsání kontraktu
