1 SALTEK s.r.o. je česká společnost specializující se na vývoj a výrobu přepěťových ochran. Nabízí ucelený sortiment svodičů bleskových proudů a přepěťových ochran typů 1 až 3 podle ČSN EN a přepěťové ochrany pro informatiku, měření a regulaci, telekomunikace. SALTEK s.r.o. působí na trhu od roku Společnost má v současnosti dvě střediska. Sídlo firmy, vedení, výroba, odbyt a vývoj jsou v Ústí nad Labem. Obchodní a školicí středisko je situováno do Prahy. Obchodní aktivity v zahraničí zajišťují dceřiné firmy SALTEK TRADE, SALTEK Slovakia a SALTEK RU (Rusko). Základem dynamického rozvoje firmy je vlastní vývoj výrobků. Vývojová konstrukce a laboratoř jsou vybaveny unikátními přístroji a technologiemi. Pro vývoj jsou používány nejmodernější materiály, konstrukční postupy, technologie a měřicí metody. Mimořádná pozornost je věnována péči o kvalitu výrobků. SALTEK krátce po svém vzniku zavedl a následně certifikoval systém řízení podle mezinárodních standardů. V roce 1998 byl certifikován systém řízení jakosti podle standardu ISO Od roku 2005 má společnost SALTEK zavedený integrovaný systém řízení IMS, který se skládá ze systému řízení kvality podle ČSN EN ISO 9001, systému řízení ochrany životního prostředí podle ČSN EN ISO a systému řízení bezpečnosti a ochrany zdraví při práci podle OHSAS Systém IMS každoročně prověřován externí auditorskou firmou TÜV NORD Czech. SALTEK s.r.o. Drážďanská Ústí nad Labem Česká republika SALTEK s.r.o. Drážďanská Ústí nad Labem Česká republika SALTEK s.r.o. Drážďanská Ústí nad Labem Česká republika

2 SALTEK Vyberte si z našeho uceleného sortimentu přepěťových ochran: SPD typ 1 svodiče bleskových proudů SPD typ 1 a 2 kombinované svodiče B+C SPD typ 2 přepěťové ochrany SPD typ 3 přepěťové ochrany SPD typ 3 přepěťové ochrany s VF filtrem SPD typ 3 zásuvky ABB s přepěťovou ochranou a zásuvkové adaptéry SPD typ 3 přepěťové ochrany pro montáž do 19 stojanů SPD pro fotovoltaiku Rázové oddělovací tlumivky Přepěťové ochrany pro měření a regulaci, EZS, EPS, telekomunikace Přepěťové ochrany pro Ethernet a videorozvody Svodiče bleskových proudů a přepěťové ochrany pro koaxiální vedení 1

3 Ochrana proti blesku a přepětí Vnitřní ochrana proti blesku a přepětí 1. Úvod legislativa Použití moderních sofistikovaných přístrojů, zařízení, spotřební elektroniky a řídicích systémů klade vysoké nároky na jejich elektromagnetickou kompatibilitu. Moderní elektronické řídicí systémy s obvody s velmi vysokou integrací se stávají citlivější na elektromagnetické rušení a přepětí. Instalací přepěťových ochran při dodržení platných právních předpisů se sníží nebezpečí jejich poškození na minimum. Podmínky pro bezpečný provoz a funkci elektrických strojů a zařízení pro Českou republiku detailně upravuje zákon č. 205/2002 a vyhláška č. 18/2003. Technická řešení jsou definovány normami harmonizovanými s EU: a) Ochranné pospojení na stejný potenciál včetně průřezů vodičů pro hlavní a doplňující pospojení je definováno normami ČSN EN 50310, ČSN ed. 2, ČSN ed. 2. b) Ochrana před bleskem je dána souborem nových norem ČSN EN 62305, harmonizovaných s evropskými normami, přičemž ČSN EN část 1 se zabývá obecnými principy. hladina ochrany před bleskem LPL LPL I LPL II LPL III LPL IV maximální parametr blesku podle LPL první krátký výboj (nebo dlouhý výboj) 200 ka 150 ka 100 ka 100 ka ČSN EN část 2 se zabývá stanovením odhadu třídy rizika pro objekty nebo inženýrské sítě bleskem mrak-zem. ČSN EN část 3 se zabývá návrhem vnější ochrany před bleskem (návrh hromosvodu). Příklad hlavního a doplňujícího pospojování Zóny ochrany před bleskem Norma ČSN EN definuje zóny ochrany před bleskem LPZ z hlediska přímého a nepřímého (elektromagnetického pulsu LEMP) účinku blesku: LPZ 0 A volné prostranství (možnost přímého úderu blesku, netlumený LEMP) LPZ 0 B ochranný prostor jímače hromosvodu (ochrana před přímým úderem blesku, netlumený LEMP) LPZ 1 vnitřek objektu (vyloučený přímý úder blesku, tlumený LEMP v závislosti na stínění) LPZ 2 vnitřek místnosti např. serverovna s vodivou podlahou, FeAl podlahy a obklady zdí (další útlum LEMP v souvislosti s vyšším stupněm odstínění) LPZ 3 vnitřek kovové skříně (např. 19 RACK) ČSN EN část 4 se zabývá ochrannými opatřeními ke snížení selhání elektrických a elektronických systémů uvnitř objektu (zónová ochrana) (také v ČSN IEC ). c) Členění ochran je dáno normou ČSN EN Ochrany jsou rozděleny do tří základních skupin: SPD typ 1 svodiče bleskových proudů SPD typ 2 přepěťové ochrany SPD typ 3 přepěťové ochrany d) Členění rozvodů nn do impulsních výdržných kategorií s udáním maximálního přípustného přepětí je dáno normou ČSN EN Jmenovité impulsní výdržné napětí zařízení (podle ČSN EN ) 2 přepěťové ochrany

4 Ochrana proti blesku a přepětí 2. Zapojování ochran v sítích TN, TT, IT Zapojení SPD v síti TN-C Zapojení SPD v síti TN-S Zapojení SPD v síti TT Zapojení SPD v síti IT SPD typ 1 SPD typ 2 SPD typ 3 Princip zapojování přepěťových ochran v sítích TN 3. Dimenzování ochran a jejich aplikace Dimenzování SPD typu 1 ČSN EN Umístění SPD typu 1: na rozhraní zón LPZ0 a LPZ1 třída rizika budovy blesk svodiče celkem I. do 200 ka 100 ka II. do 150 ka 75 ka III. do 100 ka 50 ka IV. do 100 ka 50 ka Aplikace ochran SALTEK SPD typu 1 ČSN EN Umístění SPD typu 1: na rozhraní zón LPZ0 a LPZ1 třída rizika budovy blesk svodiče celkem I. do 200 ka 100 ka Podmínky splňují: FLP-A50-1,5 - velké průmyslové celky - objekty zvláštní důležitosti FLP-A35 - technologické celky - administrativní objekty FLP-A35-0,9 - malé technologické celky - administrativní objekty (pokud je SPD typu 1 a 2 umístěna v jednom rozvaděči) FLP-B+C MAXI VS - administrativní objekty - objekty občanské vybavenosti - rodinné domy - v blízkosti transformátorových stanic třída rizika budovy blesk svodiče celkem III. do 100 ka 50 ka Podmínky splňuje: FLP-12,5 V - rodinné domy bez hromosvodné soustavy s kabelovou přípojkou v zástavbě a v třídě LPS III - objekty ve třídě LPS IV, tj. objekty a haly bez výskytu osob a vnitřního vybavení, stavby jen se silnoproudou elektroinstalací Podmínky splňuje (pokračování): FLP-12,5 V - na zemnících kabelových přívodech nn do objektu, kde připojení není přímo do veřejné rozvodné sítě (tzn. propojení mezi dvěma objekty) - do podružných rozvaděčů v rámci objektu, při délce kabelu od předchozí SPD větší než 50 m Aplikace ochran SALTEK SPD typu 2 ČSN EN Umístění SPD typu 2: na rozhraní zón LPZ1 a LPZ2 Podmínky splňuje: SLP-xxx - všechny typy elektroinstalace - typ sítě (TN, IT, TT) - způsob zapojení - jmenovité napětí Aplikace ochran SALTEK SPD typu 3 ČSN EN Umístění SPD typu 3: na rozhraní zón LPZ2 a LPZ3 Podmínky splňují: DA-275 (provedení na DIN lištu) DA-275, CZ xxx-overdrive - všechny typy elektroinstalací (pokud je zařízení nebo ŘS v rozvaděči) - všechny typy elektroinstalací (zásuvky s přepěťovou ochranou v co nejkratší vzdálenosti od přístroje) - všechny typy elektroinstalací (adaptéry do zásuvek s přepěťovou ochranou - flexibilní řešení) 3

5 Ochrana proti blesku a přepětí 4. Zásady umísťování a připojování přepěťových ochran a svodičů bleskových proudů Přepěťové ochrany a svodiče bleskových proudů nelze do rozvaděče umísťovat libovolně. Je třeba si uvědomit, že ochrana by měla být umístěna co nejblíže k vstupnímu napájecímu kabelu do rozvaděče, abychom minimalizovali plochu indukční smyčky viz obr. 1. obr. 1 Příklady umístění ochran v rozvaděči. horní přívod, PEN ( PE ) dole horní přívod, PEN (PE) nahoře spodní přívod, PEN (PE) dole spodní přívod, PEN (PE) nahoře Další důležitou podmínkou pro připojení ochran je minimalizace impedance připojovacích vodičů. Pro připojování ochran SPD typ 1 se přednostně používá slaněný vodič nebo páskový vodič. Kromě toho je důležité, aby délka připojovacích vodíčů byla co nejkratší viz ČSN (celková délka připojovacích vodičů nesmí být delší než 1 m). Vlastní průřez připojovacích vodičů by měl být co největší maximálně do průřezu podle typu svorky. U SPD typ 1 (svodiče bleskových proudů) jsou připojovací vodiče součástí hlavního pospojení dáno normou ČSN ed. 2 a minimální průřezy připojovacích vodičů dány ČSN ed. 2. Správné zapojení svodiče bleskových proudů SPD typu 1 a typu 2 je ukázáno na obr. 2. L1 F1 > 250 A L2 L3 PEN F2 = 250 A Obr. 2 Zapojení svodiče bleskových proudů SPD typu 1 a typu 2 v síti TN-C (TN-C-S) Pokud jsou ochrany umísťovány do obvodů, kde jsou instalovány proudové chrániče, je třeba, aby byla ochrana osazena před proudový chránič (ne do obvodu proudového chrániče), aby nedocházelo k samovolnému vybavení chrániče působením přepěťových ochran nebo svodičů bleskových proudů. Jestliže je nutné umístit přepěťovou ochranu do obvodu proudového chrániče, je potom nutné použít proudový chránič typu S případně typ G. I v tomto případě je třeba si uvědomit, že odolnost i těchto proudových chráničů není velká (5 až 8 ka ve vlně 8/20 μs) a tak nelze do obvodu proudového chrániče použít libovolnou přepěťovou ochranu. Pokud nechceme, aby proudový chránič typu S nebo G, při zareagování přepěťové ochrany, vybavil, lze v obvodu proudového chrániče použít pouze ochrany SPD typ 3. 4 přepěťové ochrany

6 Ochrana proti blesku a přepětí Příklady aplikací ochran Ochrana rodinného domu V dnešních rodinných domech je stále více elektroniky. Pokud chce majitel sledovat televizi, být v kontaktu se světem prostřednictvím internetu, automaticky si řídit tepelnou pohodu v domě, bezproblémově používat různá elektronická zařízení, je třeba zabezpečit ochranu těchto zařízení proti atmosférickým jevům. Údery blesku do budovy nebo mimo ní a přepětí přicházející po vedení dokáží zničit nebo poškodit tato elektronická zařízení nebo jinak znepříjemnit používání těchto citlivých zařízení. Vnitřní ochranu před bleskem a přepětím je nutné brát jako ucelený systém. Pro většinu rodinných domů stačí na vstupu do objektu (rozvaděč, kde jsou jističe pro celý objekt) instalovat svodiče SPD typ 1 a 2, a to FLP-B+C MAXI VS/3 pro instalaci zapojenou v TN-C nebo TN-C-S nebo FLP-B+C MAXI VS/4 pro instalaci v síti TN-S. Pro citlivá zařízení v objektu potom stačí použít přepěťové ochrany SPD typ 3, a to v kombinaci silnoproudé a příslušné slaboproudé ochrany. Pro ochranu zařízení komunikujících po analogové lince (FAX) nebo po ADSL (PC internet) je určena ochrana FAX-OVERDRIVE X16. Pro satelitní přijímače je určena ochrana SAT-OVERDRIVE X16 a pro ochranu TV přijímače (analogové nebo digitální vysílání) je určena ochrana TV-OVERDRIVE X16. Zároveň je třeba si uvědomit, že se nesmí zapomenout ošetřit i anténní svody na vstupu do domu. Pro tyto případy je určený svodič bleskových proudů FX-090 F75 T. Pokud je dům vybaven EZS, EPS, případně elektronikou pro řízení vytápění, potom na ochranu napájení 230 V AC použijeme přepěťovou ochranu SPD typu 3 s vf filtrem typu DA-275 DF 6, která se instaluje těsně k chráněnému zařízení. Má-li rodinný domek na střeše nainstalované fotovoltaické panely, potom je potřeba ochránit jak samotné panely, tak i měnič DC/AC. Na ochranu stejnosměrné části jsou určeny ochrany pro fotovoltaiku, např. typ SLP-PV500 V/U. 6 FX-090 F75 T 1 FLP-B+C MAXI VS/3 2 DA-275 DF6 3 FAX-OVERDRIVE X16 7 SLP-PV500 V/U 6 4 SAT-OVERDRIVE X TV-OVERDRIVE X16 5

7 Ochrana proti blesku a přepětí Příklady aplikací ochran Aplikace svodičů v průmyslu Při ochraně technologických celků je třeba aplikovat přepěťové ochrany především proti spínacímu a indukovanému přepětí. Při ochraně technologických celků linek ze strany napájení je vhodné použít na vstup napájecího rozvaděče SPD typu 2, např. SLP-275 VB/3S+1. Na ochranu jednofázového napájení řídícího systému se použije SPD typu 3 s vysokofrekvenčním filtrem DA-275 DF 6. Pokud vzdálenost mezi SPD typu 2 a SPD typu 3 v technologickém rozvaděči bude menší jak 5 m, potom je nutné mezi SPD typu 2 a SPD typu 3 vložit do pracovních vodičů rázovou oddělovací tlumivku RTO 16. V jednofázové napájecí síti TN-S tak budeme potřebovat tlumivky dvě jednu na fázový vodič a druhou na vodič N. Tyto technologické celky, které fungují v automatickém režimu, se neobejdou bez řídících a komunikačních linek. Tyto slaboproudé linky jsou velice choulostivé na různé typy rušení a indukovaného přepětí a při nesprávné funkci jsou schopny působit velké problémy a následné škody ve výrobě. Proto i na těchto linkách je nutné používat příslušné ochrany. Pro komunikační linku přes ETHERNET je vhodné použít ochranu typu DL-Cat. 5e. Použije-li se ETHERNET v kombinaci s napájením, např. 24 V DC, tzv. Power over ethernet (POE), potom se použije ochrana DL-100 POE 24. Případně pro komunikaci přes profibusovou sběr - nici 5 V nebo 24 V se instaluje ochrana DM-PROFIBUS na patřičné napětí 5 V nebo 24 V. 2 2x RTO-16 4 DL-100 POE 24 1 SLP-275 VB/3S+1 3 DA-275 DF 6 5 DL-Cat. 5e wi-fi 4 6 DM-PROFIBUS přepěťové ochrany

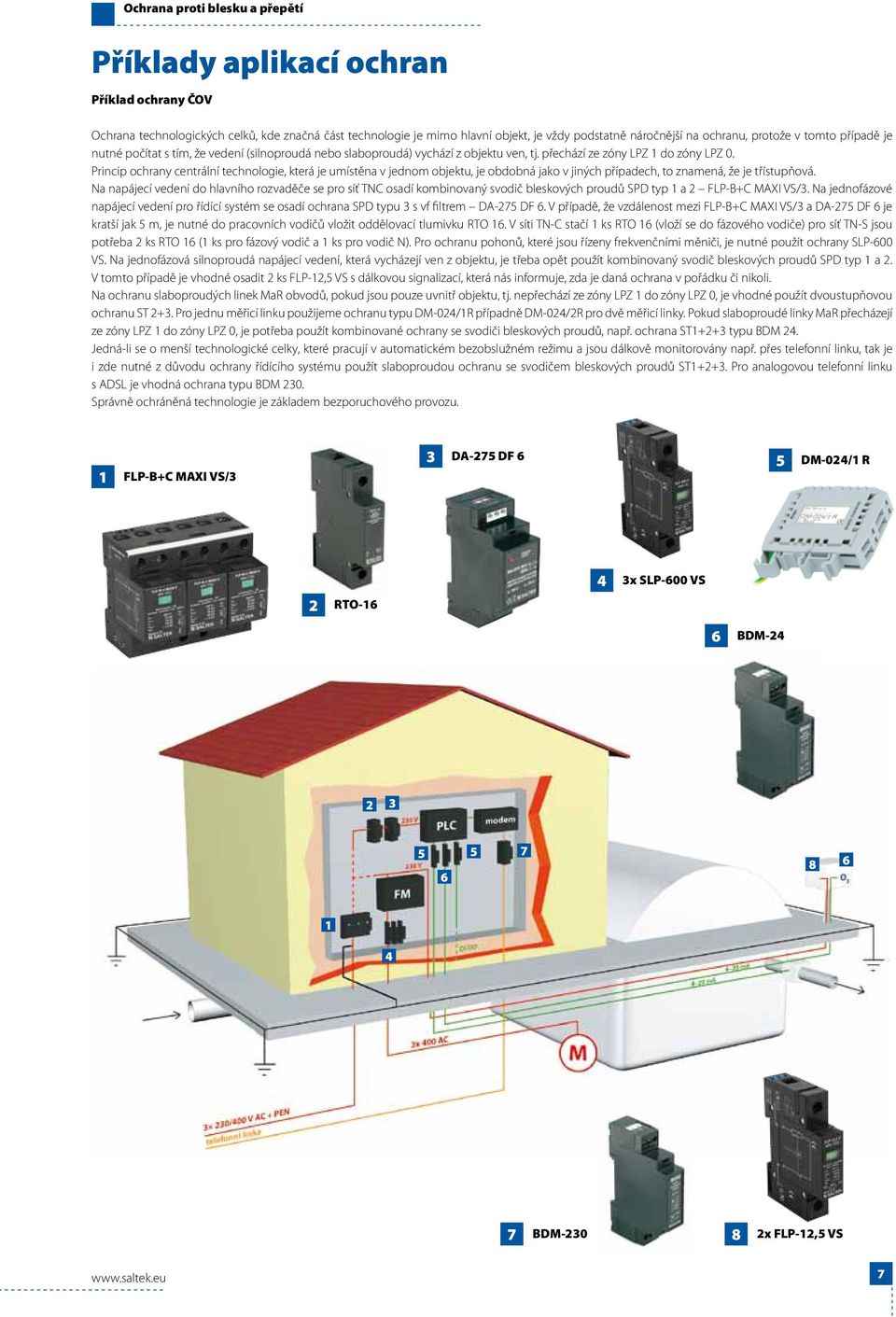

8 Ochrana proti blesku a přepětí Příklady aplikací ochran Příklad ochrany ČOV Ochrana technologických celků, kde značná část technologie je mimo hlavní objekt, je vždy podstatně náročnější na ochranu, protože v tomto případě je nutné počítat s tím, že vedení (silnoproudá nebo slaboproudá) vychází z objektu ven, tj. přechází ze zóny LPZ 1 do zóny LPZ 0. Princip ochrany centrální technologie, která je umístěna v jednom objektu, je obdobná jako v jiných případech, to znamená, že je třístupňová. Na napájecí vedení do hlavního rozvaděče se pro síť TNC osadí kombinovaný svodič bleskových proudů SPD typ 1 a 2 FLP-B+C MAXI VS/3. Na jednofázové napájecí vedení pro řídící systém se osadí ochrana SPD typu 3 s vf filtrem DA-275 DF 6. V případě, že vzdálenost mezi FLP-B+C MAXI VS/3 a DA-275 DF 6 je kratší jak 5 m, je nutné do pracovních vodičů vložit oddělovací tlumivku RTO 16. V síti TN-C stačí 1 ks RTO 16 (vloží se do fázového vodiče) pro síť TN-S jsou potřeba 2 ks RTO 16 (1 ks pro fázový vodič a 1 ks pro vodič N). Pro ochranu pohonů, které jsou řízeny frekvenčními měniči, je nutné použít ochrany SLP-600 VS. Na jednofázová silnoproudá napájecí vedení, která vycházejí ven z objektu, je třeba opět použít kombinovaný svodič bleskových proudů SPD typ 1 a 2. V tomto případě je vhodné osadit 2 ks FLP-12,5 VS s dálkovou signalizací, která nás informuje, zda je daná ochrana v pořádku či nikoli. Na ochranu slaboproudých linek MaR obvodů, pokud jsou pouze uvnitř objektu, tj. nepřechází ze zóny LPZ 1 do zóny LPZ 0, je vhodné použít dvoustupňovou ochranu ST 2+3. Pro jednu měřicí linku použijeme ochranu typu DM-024/1R případně DM-024/2R pro dvě měřicí linky. Pokud slaboproudé linky MaR přecházejí ze zóny LPZ 1 do zóny LPZ 0, je potřeba použít kombinované ochrany se svodiči bleskových proudů, např. ochrana ST1+2+3 typu BDM 24. Jedná-li se o menší technologické celky, které pracují v automatickém bezobslužném režimu a jsou dálkově monitorovány např. přes telefonní linku, tak je i zde nutné z důvodu ochrany řídícího systému použít slaboproudou ochranu se svodičem bleskových proudů ST Pro analogovou telefonní linku s ADSL je vhodná ochrana typu BDM 230. Správně ochráněná technologie je základem bezporuchového provozu. 1 FLP-B+C MAXI VS/3 3 DA-275 DF 6 5 DM-024/1 R 4 3x SLP-600 VS 2 RTO-16 6 BDM BDM x FLP-12,5 VS 7

9 Ochrana proti blesku a přepětí Aplikace SPD SALTEK v rozvodech nn systém hlavní rozvaděč (v budově) podružný rozvaděč (ve stejné budově) koncová zařízení Náročné aplikace třífázové TN-C 3 FLP-A50-1,5 vzdálenost < 10 m vzdálenost > 5 m (budovy provozy s prostředím s nebezpečím 3 SLP-385 V(S) výbuchu, chemické provozy,, budovy velmi vysoké vzdálenost > 10 m přepěťové ochrany důležitosti) s vývody k zařízení SLP-275 V/3(S) na DIN lištu 3 FLP-A50-1,5 3 SLP-385 V(S) vzdálenost > 50 m DA-275 V/1(S)+1 (do 63 A) FLP-12,5 V/3(S) DA-275 V/3(S)+1 (do 63 A) vzdálenost > 100 m DA-275 DJ (do 16 A) FLP-B+C MAXI/3(S), FLP-B+C MAXI VS/3 třífázové TN-S 4 FLP-A50-1,5 vzdálenost < 10 m přepěťové ochrany 4 SLP-385 V(S) na DIN lištu s vf filtrem: vzdálenost > 10 m DA-275 DFx (S) s vývody k zařízení SLP-275 V/4(S) (x = 2, 6, 10, 16 A) 4 FLP-A50-1,5 4 SLP-385 V(S) vzdálenost > 50 m DA-275 DFIx FLP-12,5 V/4(S) (x = 1, 6, 10, 16 A) vzdálenost > 100 m FLP-B+C MAXI/4(S), FLP-B+C MAXI VS/4 RACK-PROTECTOR třífázové TN-C-S rozdělení v hl. rozvaděči vzdálenost < 10 m vícenásobné zásuvky 3 FLP-A50-1,5 4 SLP-385 V(S) do 19 stojanů vzdálenost > 10 m SLP-275 V/4(S) CZ-275 A (S) s vývody k zařízení vzdálenost > 50 m pro dodatečnou montáž 3 FLP-A50-1,5 3 SLP-385 V(S) FLP-12,5 V/4(S) do zásuvek a přístrojů vzdálenost > 100 m FLP-B+C MAXI/4(S), FLP-B+C MAXI VS/4 zásuvky s přepěťovou Technologie s 1-fázovým připojením jednofázové TN-C FLP-A50-1,5 vzdálenost < 10 m ochranou (ABB) SLP-385 V(S) vzdálenost > 10 m XX-OVERDRIVE s vývody k zařízení SLP-275 V(S) zásuvkové adaptéry FLP-A50-1,5 SLP-385 V(S) vzdálenost > 50 m FLP-12,5 V(S) vzdálenost > 100 m vzdálenost < 5 m FLP-B+C MAXI(S), FLP-B+C MAXI VS předřadit před jednofázové TN-S 2 FLP-A50-1,5 vzdálenost < 10 m přepěťovou ochranu 2 SLP-385 V(S) RTO-xx vzdálenost > 10 m (xx zatěžovací proud s vývody k zařízení 2 SLP-275 V(S) 16, 32 nebo 63 A) 2 FLP-A50-1,5 2 SLP-385 V(S) vzdálenost > 50 m počet RTO podle počtu 2 FLP-12,5 V(S) pracovních vodičů vzdálenost > 100 m jednofázové TN-C 1 ks 2 FLP-B+C MAXI (S), 2 FLP-B+C MAXI VS jednofázové TN-S 2 ks jednofázové TN-C-S rozdělení v hl. rozvaděči vzdálenost < 10 m třífázové TN-C 3 ks FLP-A50-1,5 2 SLP-385 V(S) třífázové TN-S 4 ks vzdálenost > 10 m 2 SLP-275 V(S) s vývody k zařízení vzdálenost > 50 m FLP-A50-1,5 SLP-385 V(S) 2 FLP-12,5 V(S) vzdálenost > 100 m 2 FLP-B+C MAXI (S), 2 FLP-B+C MAXI VS 8 přepěťové ochrany

10 Ochrana proti blesku a přepětí Budovy vybavené ESE (aktivním hromosvodem) Rodinné domy, administrativní budovy, technologické celky, průmyslové objekty Bytové domy s 12 a více byty (umístění SPD v bytových rozvodnicích) systém hlavní rozvaděč (v budově) podružný rozvaděč (ve stejné budově) koncová zařízení třífázové TN-C 3 FLP-A35 vzdálenost > 10 m vzdálenost > 5 m SLP-275 V/3(S) vzdálenost > 50 m přepěťové ochrany FLP-12,5 V/3(S) na DIN lištu vzdálenost > 100 m DA-275 V/1(S)+1 (do 63 A) FLP-B+C MAXI/3(S), FLP-B+C MAXI VS/3 DA-275 V/3(S)+1 (do 63 A) 3 FLP-A35-0,9 vzdálenost < 10 m DA-275 DJ (do 16 A) SLP-275 V/3(S) s vývody k zařízení přepěťové ochrany 3 FLP-A35-0,9 SLP-275 V/3(S) vzdálenost < 50 m na DIN lištu s vf filtrem: SLP-275 V/3(S) DA-275 DFx (S) vzdálenost > 50 m (x = 2, 6, 10, 16 A) FLP-12,5 V/3(S) DA-275 DFIx vzdálenost > 100 m (x = 1, 6, 10, 16 A) FLP-B+C MAXI/3(S), FLP-B+C MAXI VS/3 třífázové TN-S 4 FLP-A35 vzdálenost > 10 m RACK-PROTECTOR SLP-275 V/4(S) vícenásobné zásuvky vzdálenost > 50 m do 19 stojanů FLP-12,5 V/4(S) vzdálenost > 100 m CZ-275 A (S) FLP-B+C MAXI/4(S), FLP-B+C MAXI VS/4 pro dodatečnou montáž 4 FLP-A35-0,9 vzdálenost < 10 m do zásuvek a přístrojů SLP-275 V/4(S) s vývody k zařízení zásuvky s přepěťovou 4 FLP-A35-0,9 SLP-275 V/3(S) vzdálenost < 50 m ochranou (ABB) SLP-275 V/4(S) vzdálenost > 50 m XX-OVERDRIVE FLP-12,5 V/4(S) zásuvkové adaptéry vzdálenost > 100 m FLP-B+C MAXI/4(S), FLP-B+C MAXI VS/4 třífázové TN-C-S 3 FLP-A35 vzdálenost > 10 m vzdálenost < 5 m SLP-275 V/4(S) předřadit před vzdálenost > 50 m přepěťovou ochranu FLP-12,5 V/4(S) RTO-xx vzdálenost > 100 m (xx zatěžovací proud FLP-B+C MAXI/4(S), FLP-B+C MAXI VS/4 16, 35 nebo 63 A) 3 FLP-A35-0,9 vzdálenost < 10 m počet RTO podle počtu SLP-275 V/4(S) pracovních vodičů s vývody k zařízení jednofázové TN-C 1 ks 3 FLP-A35-0,9 SLP-275 V/3(S) vzdálenost < 50 m jednofázové TN-S 2 ks SLP-275 V/4(S) třífázové TN-C 3 ks vzdálenost > 50 m třífázové TN-S 4 ks FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI/4(S), FLP-B+C MAXI VS/4 třífázové TN-C FLP-B+C MAXI/3(S) vzdálenost < 10 m FLP-B+C MAXI VS/3 3 RTO-xx + SLP-275 V/3(S) (i s vývody k zařízení) vzdálenost > 10 m SLP-275 V/3(S) vzdálenost > 50 m FLP-12,5 V/3(S) vzdálenost > 100 m FLP-B+C MAXI/3(S), FLP-B+C MAXI VS/3 třífázové TN-S FLP-B+C MAXI/4(S) vzdálenost < 10 m FLP-B+C MAXI VS/4 4 RTO-xx + SLP-275 V/4(S) (i s vývody k zařízení) vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI/4(S), FLP-B+C MAXI VS/4 třífázové TN-C-S FLP-B+C MAXI/3(S) vzdálenost < 10 m FLP-B+C MAXI VS/3 3 RTO-xx + SLP-275 V/4(S) (i s vývody k zařízení) vzdálenost > 10 m SLP-275 V/4(S) vzdálenost > 50 m FLP-12,5 V/4(S) vzdálenost > 100 m FLP-B+C MAXI/4(S), FLP-B+C MAXI VS/4 třífázové TN-C FLP-12,5 V/3(S) třífázové TN-S FLP-12,5 V/4(S) třífázové TN-C-S rozdělení v bytové rozvodnici FLP-12,5 V/3(S) jednofázové TN-C FLP-B+C MAXI (S), FLP-B+C MAXI VS jednofázové TN-S 2 FLP-12,5 V(S) 9

11 Ochrana proti blesku a přepětí Ochrany pro napájecí vedení Tabulka pro výběr 8 SPD typ 1 Svodiče bleskových proudů 11 Kombinovaný svodič typ 1 a typ 2 15 Varistorové svodiče bleskových proudů 23 SPD typ 3 Přepěťové ochrany na lištu DIN 35 mm Přepěťové ochrany na lištu DIN 35 mm s vf filtrem Přepěťové ochrany pro dodatečnou montáž Chráněnné zásuvky Zásuvkové adaptéry Vícenásobné chráněnné zásuvky + do 19 RACK stojanů SPD typ 2 Svodiče přepětí s vyjímatelnými moduly 29 Svodiče přepětí pro fotovoltaické/solární systémy 76 Svodiče přepětí s potlačeným unikajícím proudem 35 Rázové oddělovací tlumivky 86 Přepěťové ochrany pro rozvody napájení malým napětím přepěťové ochrany

12 Svodiče bleskových proudů FLP-A50-1,5 FLP-A50-2,5 SPD typ 1 svodič bleskových proudů vysokovýkonné jiskřiště Určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 A a LPZ 1, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku v nejnáročnějších aplikacích v těžkém a chemickém průmyslu, elektrárnách apod. FLP-A50-1,5 je výborně koordinován s SPD typu 2 SLP-385 V i bez použití oddělovacích tlumivek. FLP-A50-1,5 FLP-A50-2,5 jmenovité napětí U n 400 V AC 400 V AC maximální pracovní napětí U c 440 V AC 440 V AC jmenovitý výbojový proud (8/20 μs) I n 50 ka 50 ka bleskový impulsní proud (10/350 μs) I imp 50 ka 50 ka napěťová ochranná hladina U p 1,5 kv 2,5 kv doba odezvy t a 100 ns 100 ns schopnost samostatně vypnout následný proud I fi 50 ka 50 ka max. předjištění 250 A gl/gg 250 A gl/gg krytí IP 20 IP 20 rozsah pracovních teplot 40 C + 80 C 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm pevný min/max ISO: 10/50 mm 2 ; AWG: 8/1 ISO: 10/50 mm 2 ; AWG: 8/1 slaněný min/max ISO: 16/35 mm 2 ; AWG: 6/2 ISO: 16/35 mm 2 ; AWG: 6/2 délka odizolování přívodního vodiče 19 mm 19 mm utahovací moment max. 8 Nm max. 8 Nm signalizace poruchy ne ne dálková signalizace ne ne splňuje požadavky normy ČSN EN A11 ČSN EN A11 objednací číslo

13 Svodiče bleskových proudů FLP-A35 FLP-A35-0,9 SPD typ 1 svodič bleskových proudů uzavřené vysokovýkonné jiskřiště Určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 A a LPZ 1, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. FLP-A35 se koordinace s SPD typ 2 (SLP-275 V) zajišťuje instalací oddělovací rázové tlumivky nebo správnou vzdáleností. FLP-A35-0,9 se montuje do rozvaděče bezprostředně před SPD typ 2 (SLP-275 V), bez nutnosti použít oddělovací tlumivky. FLP-A35 FLP-A35-0,9 FLP-A35 FLP-A35-0,9 jmenovité napětí U n 230 V AC 230 V AC maximální pracovní napětí U c 440 V AC 260 V AC jmenovitý výbojový proud (8/20 μs) I n 35 ka 35 ka bleskový impulsní proud (10/350 μs) I imp 35 ka 35 ka napěťová ochranná hladina U p 4 kv 0,9 kv doba odezvy t a 100 ns <1 μs schopnost samostatně vypnout následný proud I fi 3 ka 3 ka max. předjištění 125 A gl/gg 125 A gl/gg krytí IP 20 IP 20 rozsah pracovních teplot - 40 C + 80 C - 40 C + 80 C montáž lišta DIN 35 mm lišta DIN 35 mm pevný min/max ISO: 0,5/35 mm 2 ; AWG: 21/2 ISO: 0,5/35 mm 2 ; AWG: 21/2 slaněný min/max ISO: 0,5/25 mm 2 ; AWG: 21/4 ISO: 0,5/25 mm 2 ; AWG: 21/4 délka odizolování přívodního vodiče 14 mm 14 mm utahovací moment max. 4,5 Nm max. 4,5 Nm signalizace poruchy ne ne dálková signalizace ne ne splňuje požadavky normy ČSN EN A11 ČSN EN A11 objednací číslo přepěťové ochrany

14 Svodiče bleskových proudů FLP-A50N VS SPD typ 1 svodič bleskových proudů jiskřiště pro N-PE, vyjímatelný modul Určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 A a LPZ 1, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku pro zapojení SPD typu 1 v módu 1+1 v kombinaci s FLP-B+C MAXI VS. Patentovaná technologie N( ) N( ) (N) (N) FLP-A50N VS jmenovité napětí U n maximální pracovní napětí U c 255 V AC jmenovitý výbojový proud (8/20 μs) I n 50 ka maximální výbojový proud (8/20 μs) I max 100 ka bleskový impulsní proud (10/350 μs) I imp 50 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi 100 A zkratová odolnost při maximálním předjištění maximální předjištění krytí ( 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1,5/50 mm 2 ; AWG: 16/1 slaněný min/max ISO: 1,5/35 mm 2 ; AWG: 16/2 délka odizolování přívodního vodiče 11 mm utahovací moment max. 4 Nm signalizace poruchy ne dálková signalizace * bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN A11 objednací číslo * Signalizace přítomnosti ochranného modulu 13

15 Svodiče bleskových proudů FLP-A100 N SPD typ 1 svodič bleskových proudů jiskřiště pro N-PE Určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 A a LPZ 1, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku pro zapojení SPD typu 1 v módu 3+1 a 1+1. FLP-A100 N maximální pracovní napětí U c 255 V AC jmenovitý výbojový proud (8/20 μs) I n 100 ka bleskový impulsní proud (10/350 μs) I imp 100 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi 100 A krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy ne dálková signalizace ne splňuje požadavky normy ČSN EN A11 objednací číslo přepěťové ochrany

16 Svodiče bleskových proudů FLP-B+C MAXI FLP-B+C MAXI S SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 optická signalizace poruchy Velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn, na rozhraní zón LPZ 0 A LPZ 1 a vyšších, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný do hlavních rozvaděčů, např. pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace FLP-B+C MAXI jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC jmenovitý výbojový proud (8/20 μs) I n 30 ka maximální výbojový proud (8/20 μs) I max 60 ka bleskový impulsní proud (10/350 μs) I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 35 ka rms maximální předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole dálková signalizace provedení S bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN A11 objednací číslo FLP-B+C MAXI FLP-B+C MAXI S

17 Svodiče bleskových proudů FLP-B+C MAXI/3 FLP-B+C MAXI/3 S SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 optická signalizace poruchy Trojpólový velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný do hlavních rozvaděčů, např. pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S). FLP-B+C MAXI/3 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud (8/20 μs)/pól I max 60 ka bleskový impulsní proud (10/350 μs)/pól I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 35 ka rms maximální předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole dálková signalizace provedení S bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN A11 objednací číslo FLP-B+C MAXI/ FLP-B+C MAXI/3 S zapojení svorky signalizace 16 přepěťové ochrany

18 Svodiče bleskových proudů FLP-B+C MAXI/4 FLP-B+C MAXI/4 S SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 optická signalizace poruchy Čtyřpólový velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný do hlavních rozvaděčů, např. pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S). 144 FLP-B+C MAXI/4 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud (8/20 μs)/pól I max 60 ka bleskový impulsní proud (10/350 μs)/pól I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 35 ka rms maximální předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole dálková signalizace provedení S bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN A11 objednací číslo FLP-B+C MAXI/ FLP-B+C MAXI/4 S zapojení svorky signalizace 17

19 Svodiče bleskových proudů FLP-B+C MAXI/1+1 FLP-B+C MAXI/1S+1 SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 optická signalizace poruchy Kombinace velmi výkonného svodiče bleskových proudů a uzavřeného výkonného jiskřiště zapojených v módu 1+1 pro instalaci do rozvodů nn na rozhraní zón LPZ 0 A -LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Je vhodný zejména do prostředí se značným rušením popř. do míst s bludnými proudy nebo do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace 72 L-N N-PE jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC 255 V AC jmenovitý výbojový proud (8/20 μs) I n 30 ka 50 ka maximální výbojový proud (8/20 μs) I max 60 ka 100 ka bleskový impulsní proud (10/350 μs) I imp 25 ka 50 ka napěťová ochranná hladina U p 1,5 kv 1,5 kv napěťová ochranná hladina (mód L PE) U p 2,0 kv doba odezvy t a 100 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při maximálním předjištění 35 ka rms maximální předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace provedení S bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN A11 ČSN EN A11 objednací číslo FLP-B+C MAXI/ FLP-B+C MAXI/1S přepěťové ochrany

20 Svodiče bleskových proudů FLP-B+C MAXI/3+1 FLP-B+C MAXI/3S+1 SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 optická signalizace poruchy Kombinace trojpólového velmi výkonného svodiče bleskových proudů a uzavřeného výkonného jiskřiště zapojených v módu 3+1 pro instalaci do rozvodů nn na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný do hlavních rozvaděčů, např. pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Volitelně dálková signalizace stavu (S). L-N N-PE jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC 255 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka 100 ka maximální výbojový proud (8/20 μs) I max 60 ka 100 ka bleskový impulsní proud (10/350 μs)/pól I imp 25 ka 100 ka napěťová ochranná hladina U p 1,5 kv 1,5 kv napěťová ochranná hladina (mód L PE) U p 2,0 kv doba odezvy t a 100 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při maximálním předjištění 35 ka rms maximální předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace provedení S bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN A11 ČSN EN A11 objednací číslo FLP-B+C MAXI/ FLP-B+C MAXI/3S zapojení svorky signalizace 19

21 Svodiče bleskových proudů FLP-B+C MAXI VS SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 optická signalizace poruchy Velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn, na rozhraní zón LPZ 0 A LPZ 1 a vyšších, k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Dálková signalizace stavu (S). Patentovaná technologie L/N ( ) L/N ( ) (L/N) (L/N) zapojení svorky signalizace FLP-B+C MAXI VS jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC jmenovitý výbojový proud (8/20 μs) I n 30 ka maximální výbojový proud (8/20 μs) I max 60 ka bleskový impulsní proud (10/350 μs) I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí ( 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1,5/50 mm 2 ; AWG: 16/1 slaněný min/max ISO: 1,5/35 mm 2 ; AWG: 16/2 délka odizolování přívodního vodiče 11 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole dálková signalizace bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN A11 objednací číslo přepěťové ochrany

22 Svodiče bleskových proudů FLP-B+C MAXI VS/3 SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 optická signalizace poruchy Trojpólový velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Dálková signalizace stavu (S). Patentovaná technologie FLP-B+C MAXI VS/3 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud (8/20 μs)/pól I max 60 ka bleskový impulsní proud (10/350 μs)/pól I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí ( 10 mm 2 ) IP 20 rozsah pracovních teplot 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1,5/50 mm 2 ; AWG: 16/1 slaněný min/max ISO: 1,5/35 mm 2 ; AWG: 16/2 délka odizolování přívodního vodiče 11 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole dálková signalizace bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN A11 objednací číslo zapojení svorky signalizace 21

23 Svodiče bleskových proudů FLP-B+C MAXI VS/4 SPD typ 1 a typ 2 kombinovaný svodič typ 1 a 2 optická signalizace poruchy Čtyřpólový velmi výkonný svodič bleskových proudů pro instalaci do rozvodů nn na rozhraní zón LPZ 0 A LPZ 1 a vyšších. Slouží k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Má široké možnosti uplatnění, vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů. Dálková signalizace stavu (S). Patentovaná technologie FLP-B+C MAXI VS/4 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 260 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud (8/20 μs)/pól I max 60 ka bleskový impulsní proud (10/350 μs)/pól I imp 25 ka napěťová ochranná hladina U p 1,5 kv doba odezvy t a 100 ns schopnost samostatně vypnout následný proud I fi není následný proud zkratová odolnost při maximálním předjištění 50 ka rms maximální předjištění 250 A gl/gg maximální předjištění pro V zapojení 125 A gl/gg krytí ( 10 mm 2 ) IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1,5/50 mm 2 ; AWG: 16/1 slaněný min/max ISO: 1,5/35 mm 2 ; AWG: 16/2 délka odizolování přívodního vodiče 11 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole dálková signalizace bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 splňuje požadavky normy ČSN EN A11 objednací číslo zapojení svorky signalizace 22 přepěťové ochrany

24 Svodiče bleskových proudů FLP-12,5 V FLP-12,5 VS SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Varistorový svodič bleskových proudů určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). 60 FLP-12,5 V splňuje požadavky normy ČSN EN A11 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs) I n 30 ka maximální výbojový proud I max 60 ka bleskový impulsní proud (10/350 μs) I imp 12,5 ka napěťová ochranná hladina U p 1,2 kv doba odezvy t a 25 ns zkratová odolnost při max předjištění 35 ka rms max. předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole dálková signalizace bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 objednací číslo FLP-12,5 V FLP-12,5 VS

25 Svodiče bleskových proudů FLP-12,5 V/3 FLP-12,5 V/3 S SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Třípólový varistorový svodič bleskových proudů určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). 60 zapojení svorky signalizace FLP-12,5 V/3 splňuje požadavky normy ČSN EN A11 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud/pól I max 60 ka bleskový impulsní proud (10/350 μs)/pól I imp 12,5 ka napěťová ochranná hladina U p 1,2 kv doba odezvy t a 25 ns zkratová odolnost při max předjištění 35 ka rms max. předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole dálková signalizace bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 objednací číslo FLP-12,5 V/ FLP-12,5 V/3S přepěťové ochrany

26 Svodiče bleskových proudů FLP-12,5 V/4 FLP-12,5 V/4 S SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Čtyřpólový varistorový svodič bleskových proudů určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). 60 zapojení svorky signalizace FLP-12,5 V/4 splňuje požadavky normy ČSN EN A11 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC / 350 V DC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka maximální výbojový proud/pól I max 60 ka bleskový impulsní proud (10/350 μs)/pól I imp 12,5 ka napěťová ochranná hladina U p 1,2 kv doba odezvy t a 25 ns zkratová odolnost při max předjištění 35 ka rms max. předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole dálková signalizace bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 objednací číslo FLP-12,5 V/ FLP-12,5 V/4S

27 Svodiče bleskových proudů FLP-12,5 V/1+1 FLP-12,5 V/1S+1 SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Třípólový varistorový svodič bleskových proudů určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace 60 L-N N-PE splňuje požadavky normy ČSN EN A11 ČSN EN A11 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC 255 V AC jmenovitý výbojový proud (8/20 μs) I n 30 ka 30 ka maximální výbojový proud (8/20 μs) I max 60 ka 60 ka bleskový impulsní proud (10/350 μs) I imp 12,5 ka 25 ka napěťová ochranná hladina U p 1,2 kv 1,5 kv napěťová ochranná hladina (mód L PE) U p 1,5 kv doba odezvy t a 25 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při maximálním předjištění 35 ka rms maximální předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace provedení S bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 objednací číslo FLP-12,5 V/ FLP-12,5 V/1S přepěťové ochrany

28 Svodiče bleskových proudů FLP-12,5 V/3+1 FLP-12,5 V/3S+1 SPD typ 1 a typ 2 svodič bleskových proudů vyjímatelný modul varistoru, optická signalizace poruchy Třípólový varistorový svodič bleskových proudů určený k instalaci do rozvodů nn pro budovy třídy rizika III a IV podle ČSN EN 62305, na rozhraní zón LPZ 0 LPZ 1 a vyšších. Slouží k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí. Volitelně dálková signalizace stavu (S). zapojení svorky signalizace 60 L-N N-PE splňuje požadavky normy ČSN EN A11 ČSN EN A11 jmenovité napětí U n 230 V AC maximální pracovní napětí U c 275 V AC 255 V AC jmenovitý výbojový proud (8/20 μs)/pól I n 30 ka 50 ka maximální výbojový proud (8/20 μs)/pól I max 60 ka 100 ka bleskový impulsní proud (10/350 μs)/pól I imp 12,5 ka 50 ka napěťová ochranná hladina U p 1,2 kv 1,5 kv napěťová ochranná hladina (L PE) U p 1,5 kv doba odezvy t a 25 ns 100 ns schopnost samostatně vypnout následný proud I fi není následný proud 100 A zkratová odolnost při maximálním předjištění 35 ka rms maximální předjištění 160 A gl/gg krytí IP 20 rozsah pracovních teplot - 40 C + 80 C montáž lišta DIN 35 mm pevný min/max ISO: 1/50 mm 2 ; AWG: 17/1 slaněný min/max ISO: 1/35 mm 2 ; AWG: 17/2 délka odizolování přívodního vodiče 14 mm utahovací moment max. 4 Nm signalizace poruchy červené zbarvení indikačního pole ne dálková signalizace provedení S bezpotenciálový přepínací kontakt kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC průřez vodičů dálkové signalizace max. 1,5 mm 2 objednací číslo FLP-12,5 V/ FLP-12,5 V/3S

29 Svodiče bleskových proudů FLP-12,5 V/0 FLP-B+C MAXI V/0 FLP-NPE 25 V/0 FLP-A50N V/0 Příslušenství náhradní moduly FLP-12,5 V/0 FLP-NPE V/0 FLP-12,5 V/0 FLP-B+C MAXI V/0 FLP-NPE V/0 FLP-A50N V/0 FLP-B+C MAXI V/0 FLP-A50N V/0 typ objednací číslo FLP-12,5 V/ FLP-B+C MAXI V/ FLP-NPE 25 V/ FLP-A50N V/ přepěťové ochrany
