Nové trendy v čárových kódech a Direct Part Marking. Novinky Motorola. Petr Kejval

Transkript

1 Nové trendy v čárových kódech a Direct Part Marking Novinky Motorola Petr Kejval

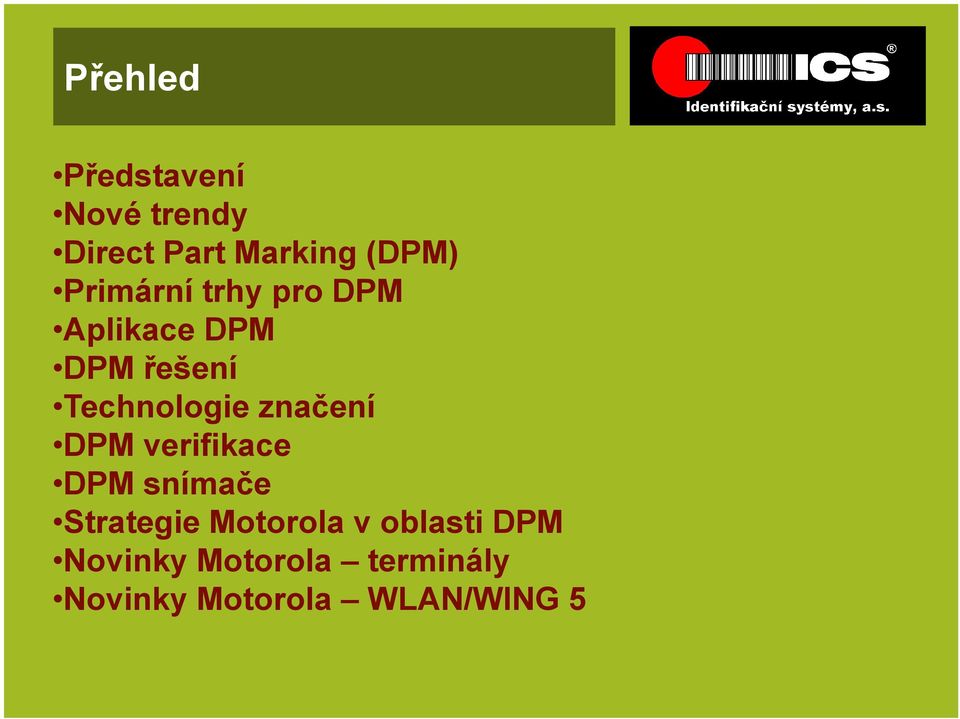

2 Přehled Představení Nové trendy Direct Part Marking (DPM) Primární trhy pro DPM Aplikace DPM DPM řešení Technologie značení DPM verifikace DPM snímače Strategie Motorola v oblasti DPM Novinky Motorola terminály Novinky Motorola WLAN/WING 5

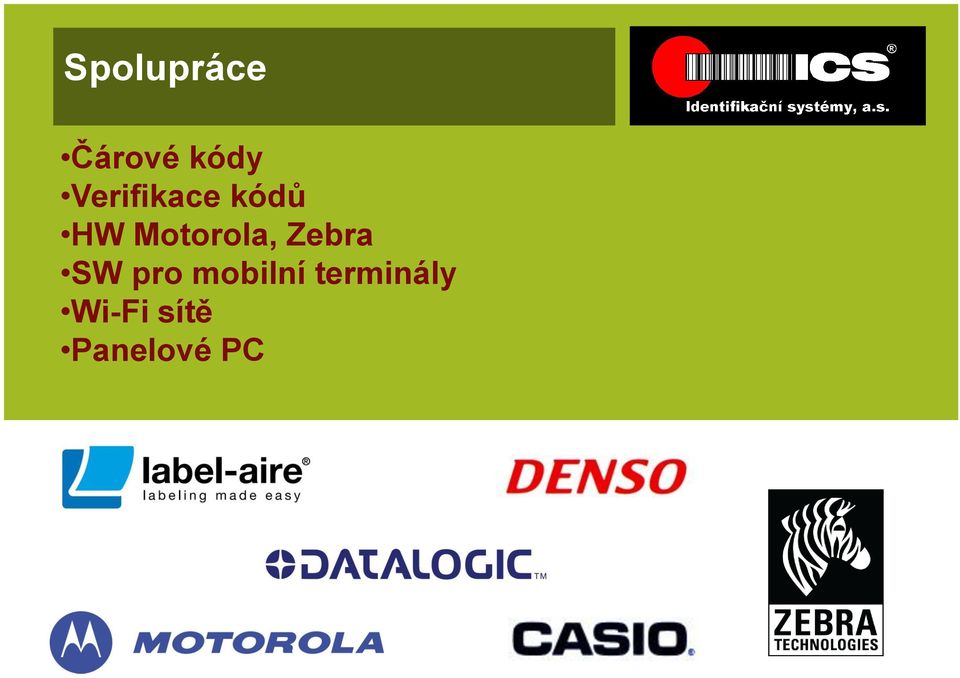

3 Spolupráce Čárové kódy Verifikace kódů HW Motorola, Zebra SW pro mobilní terminály Wi-Fi sítě Panelové PC

4 Nové trendy Současný kód Data Matrix ECC 200

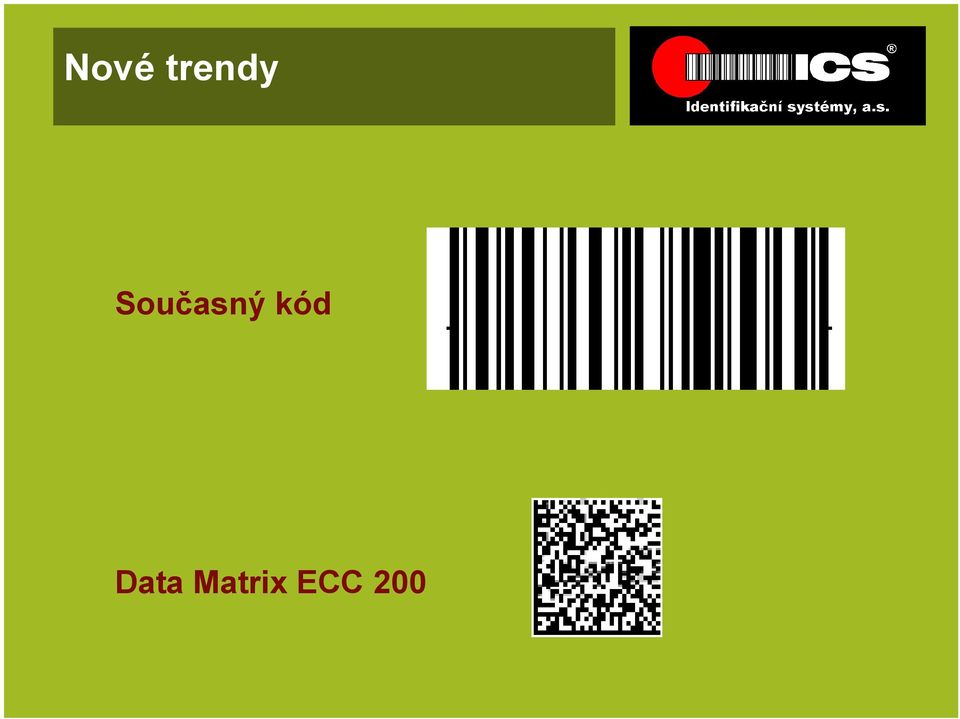

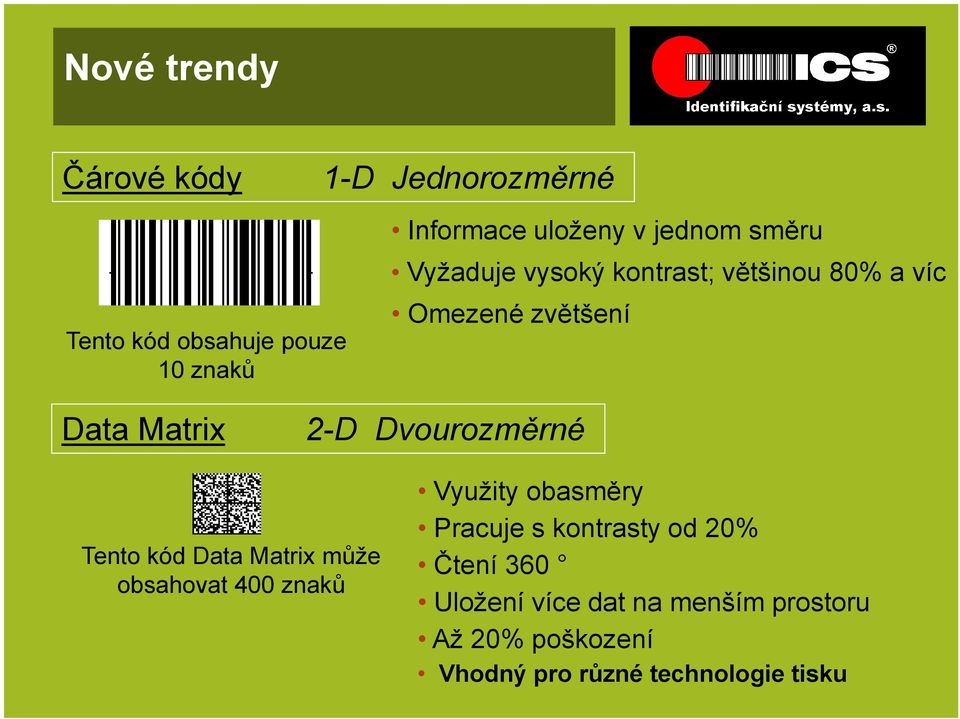

5 Nové trendy Čárové kódy 1-D Jednorozměrné Tento kód obsahuje pouze 10 znaků Informace uloženy v jednom směru Vyžaduje vysoký kontrast; většinou 80% a víc Omezené zvětšení Data Matrix 2-D Dvourozměrné Tento kód Data Matrix může obsahovat 400 znaků Využity obasměry Pracuje s kontrasty od 20% Čtení 360 Uložení více dat na menším prostoru Až 20% poškození Vhodný pro různé technologie tisku

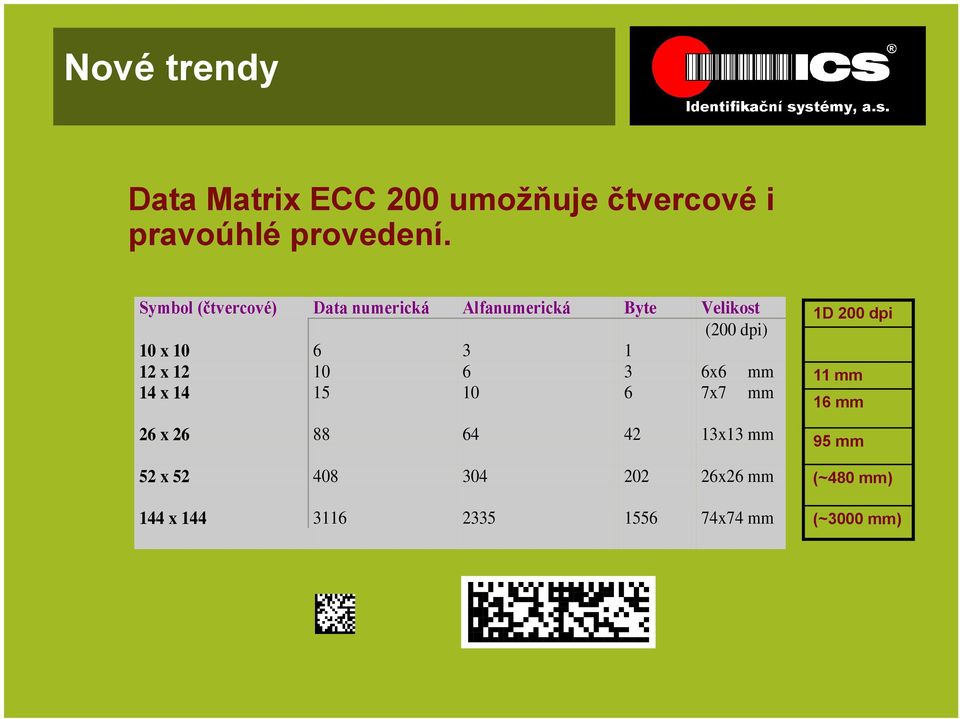

6 Nové trendy Data Matrix ECC 200 umožňuje čtvercové i pravoúhlé provedení. Symbol (čtvercové) Data numerická Alfanumerická Byte Velikost (200 dpi) 10 x x x6 mm 14 x x7 mm 26 x x13 mm 52 x x26 mm 144 x x74 mm 1D 200 dpi 11 mm 16 mm 95 mm (~480 mm) (~3000 mm)

7 Nové trendy

8 Direct Part Marking (DPM) DPM: Značení 2D kódem přímo na díly Díly z různých materiálů Kovy (nejčastěji), plasty, guma, desky plošných spojů, sklo, kůže Různé technologie značení Mikroúdery, laser, elektro-chemická, ink jet, odlitek, thermal spray Primární použití DataMatrix Široká paleta kontrast/kvalita Obtížnost značení a čtení je daleko vyšší než u tištěných etiket s čárovými kód

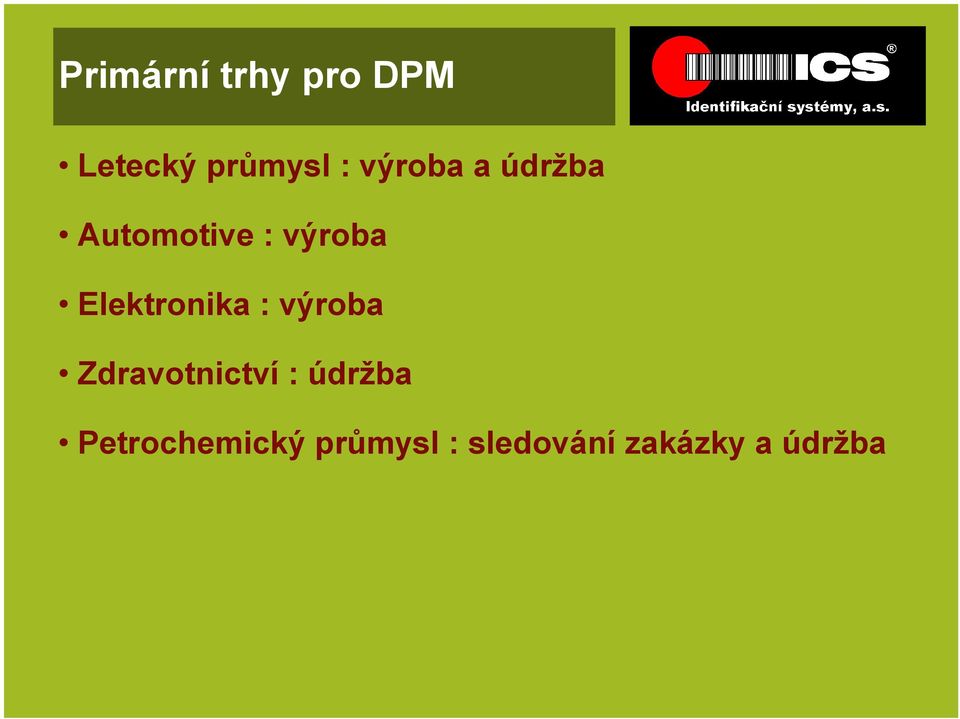

9 Primární trhy pro DPM Letecký průmysl : výroba a údržba Automotive : výroba Elektronika : výroba Zdravotnictví : údržba Petrochemický průmysl : sledování zakázky a údržba

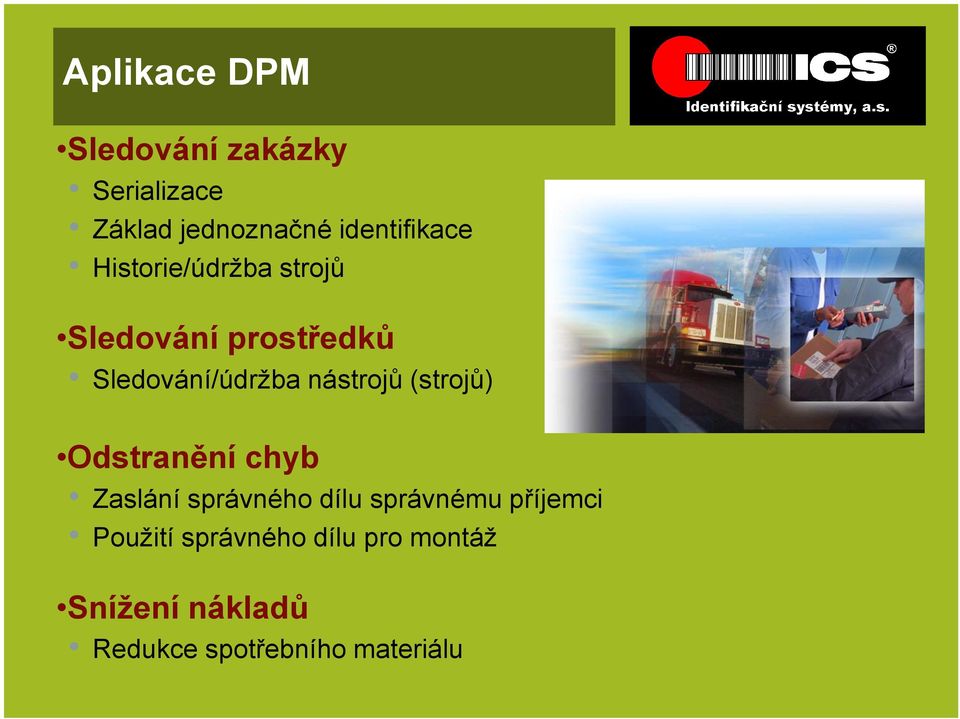

10 Aplikace DPM Sledování zakázky Serializace Základ jednoznačné identifikace Historie/údržba strojů Sledování prostředků Sledování/údržba nástrojů (strojů) Odstranění chyb Zaslání správného dílu správnému příjemci Použití správného dílu pro montáž Snížení nákladů Redukce spotřebního materiálu

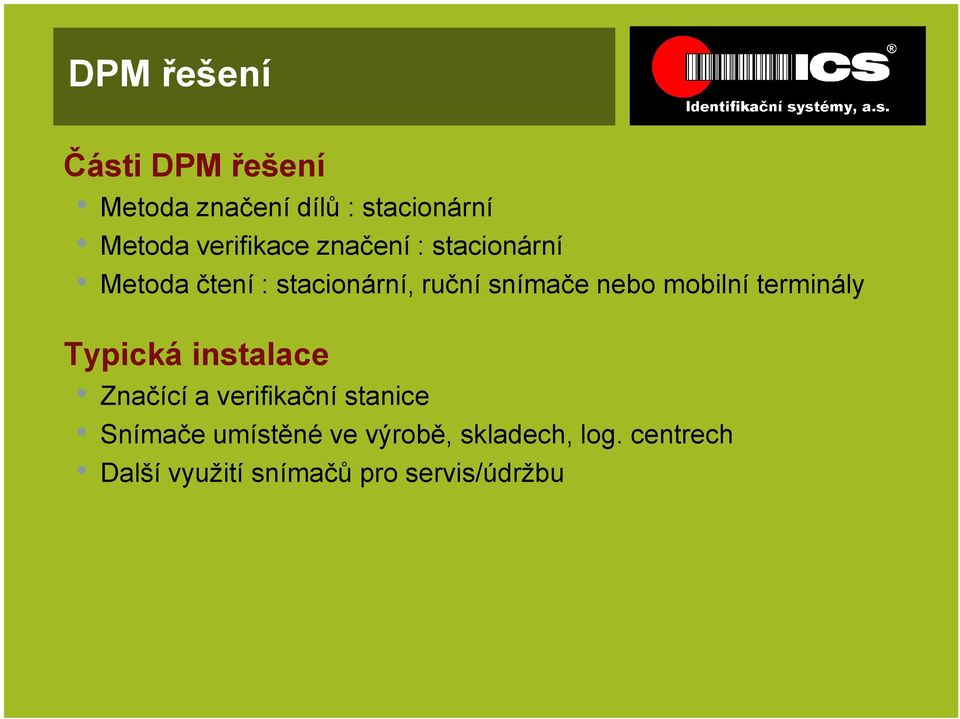

11 DPM řešení Části DPM řešení Metoda značení dílů : stacionární Metoda verifikace značení : stacionární Metoda čtení : stacionární, ruční snímače nebo mobilní terminály Typická instalace Značící a verifikační stanice Snímače umístěné ve výrobě, skladech, log. centrech Další využití snímačů pro servis/údržbu

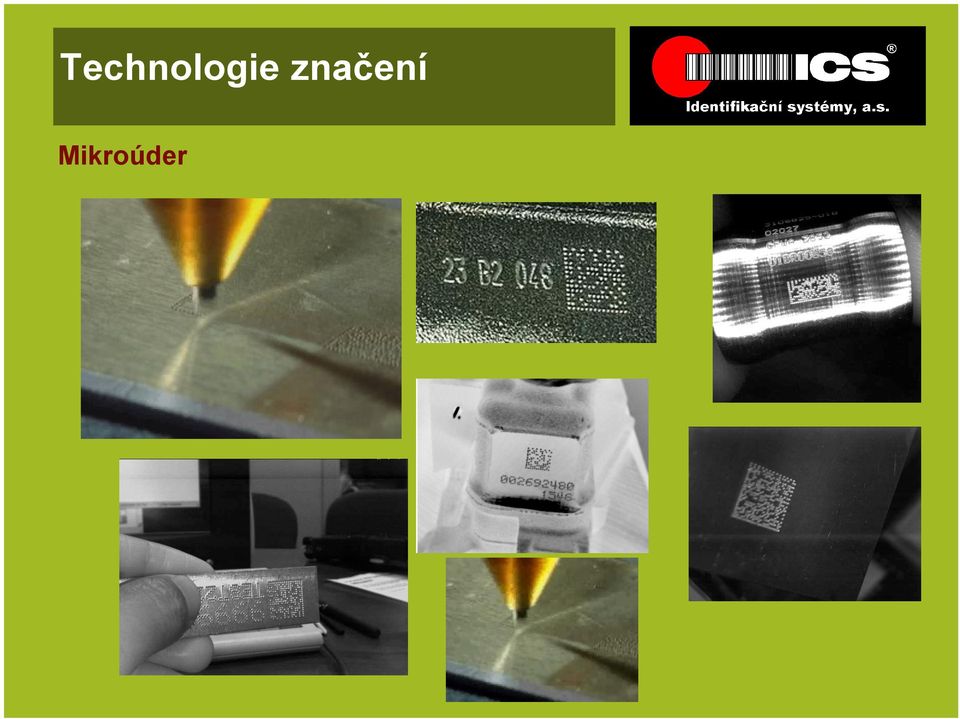

12 Technologie značení Mikroúder

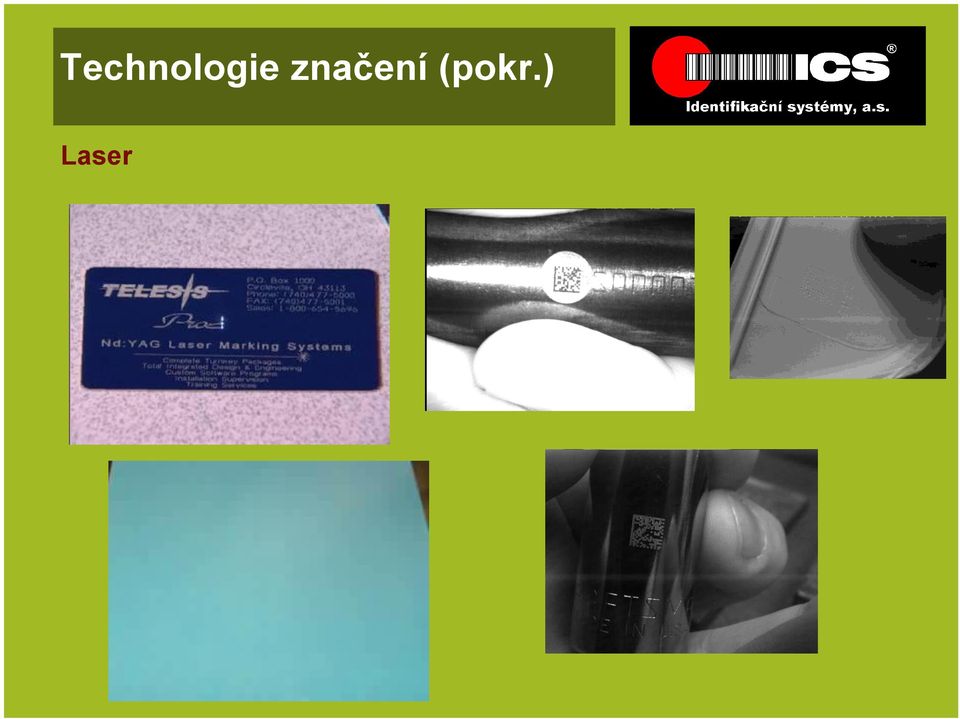

13 Technologie značení (pokr.) Laser

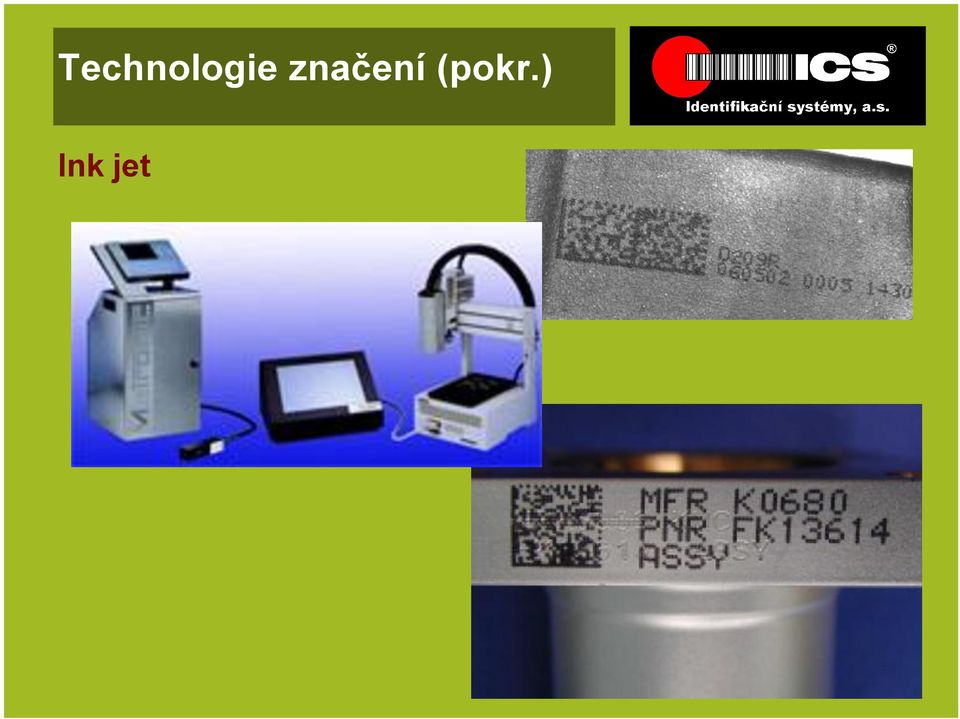

14 Technologie značení (pokr.) Ink jet

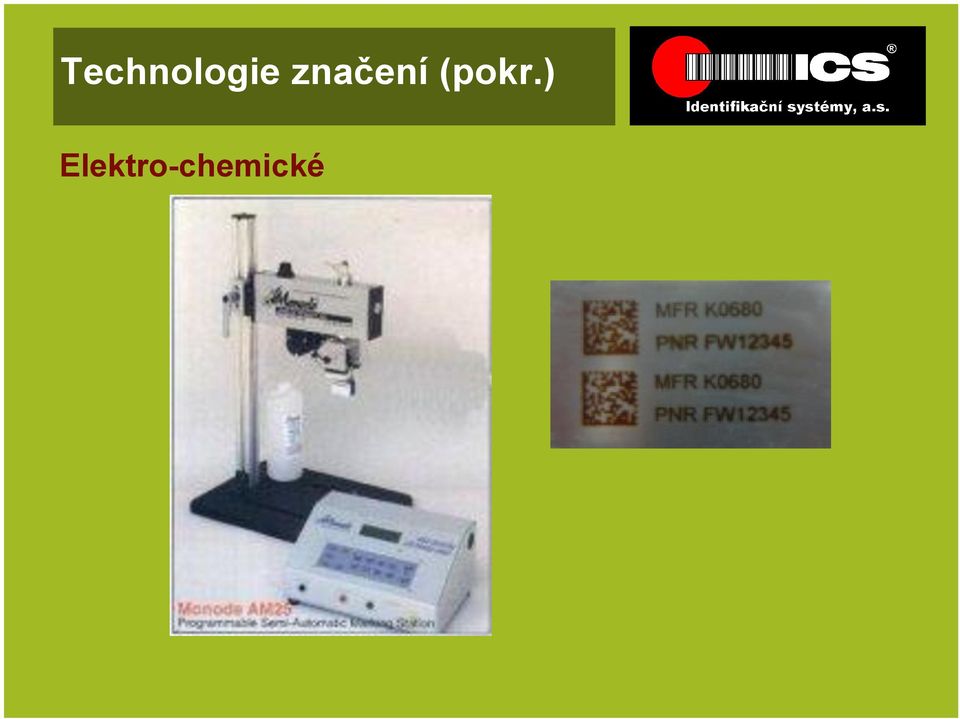

15 Technologie značení (pokr.) Elektro-chemické

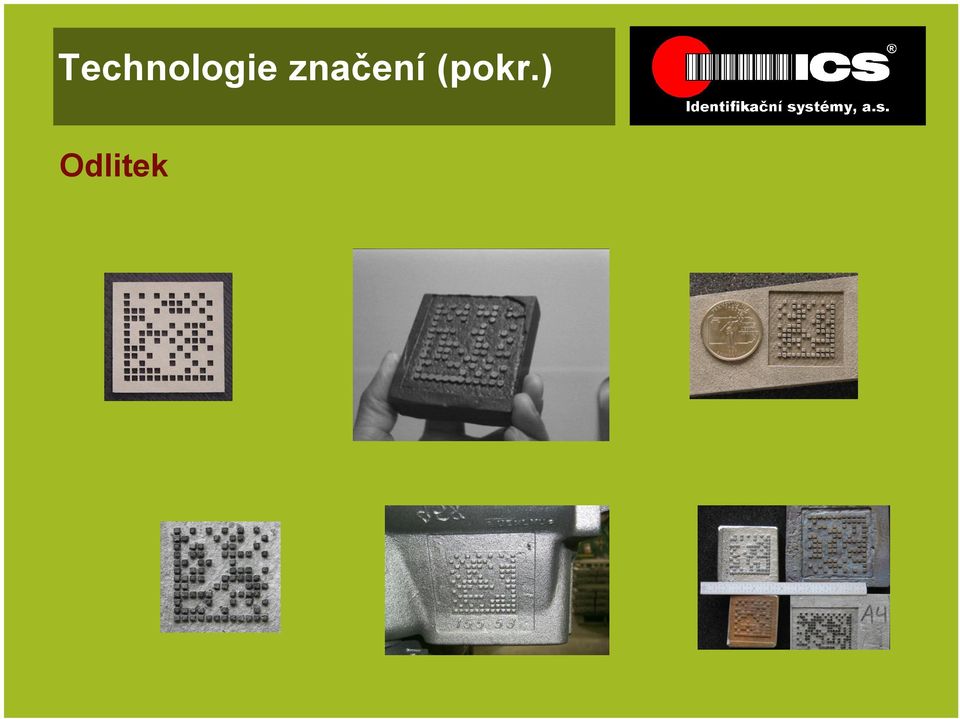

16 Technologie značení (pokr.) Odlitek

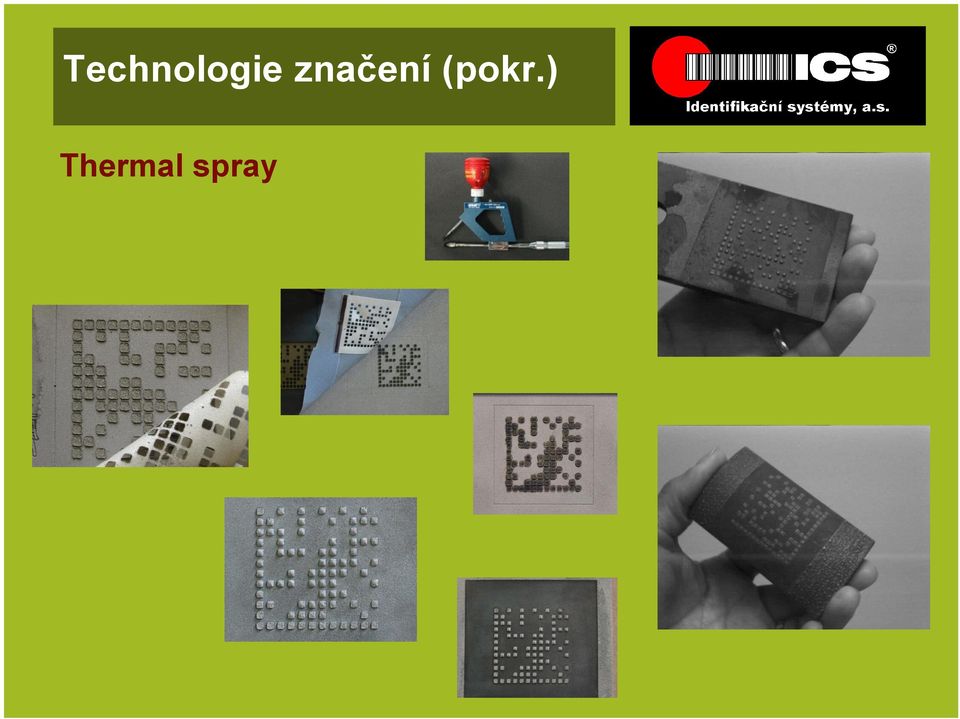

17 Technologie značení (pokr.) Thermal spray

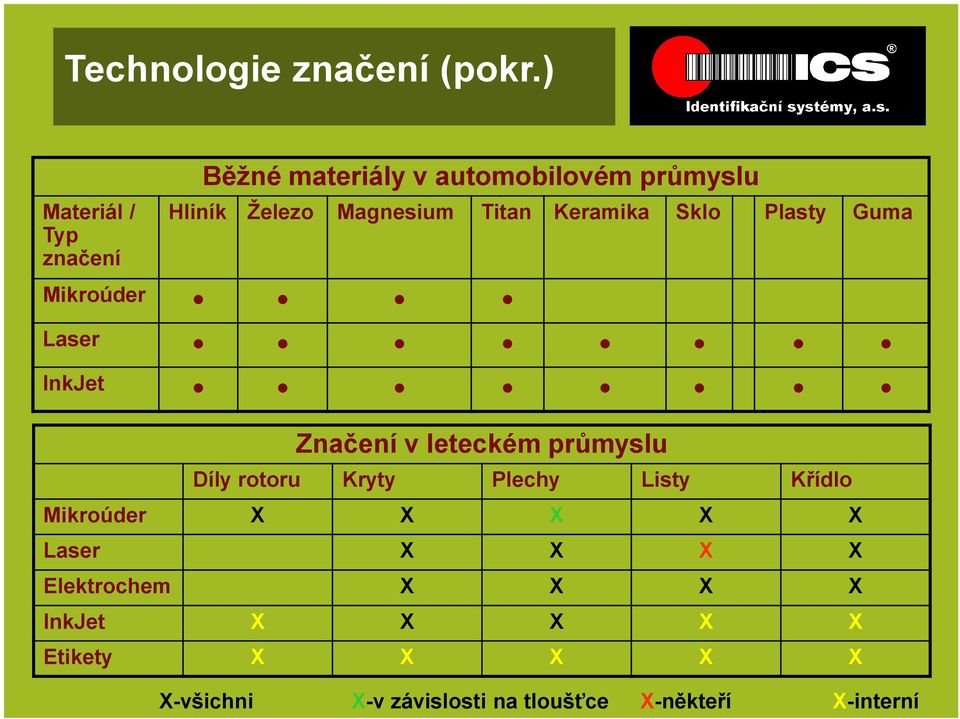

18 Technologie značení (pokr.) Materiál / Typ značení Běžné materiály v automobilovém průmyslu Hliník Železo Magnesium Titan Keramika Sklo Plasty Guma Mikroúder Laser InkJet Značení v leteckém průmyslu Díly rotoru Kryty Plechy Listy Křídlo Mikroúder X X X X X Laser X X X X Elektrochem X X X X InkJet X X X X X Etikety X X X X X X-všichni X-v závislosti na tloušťce X-někteří X-interní

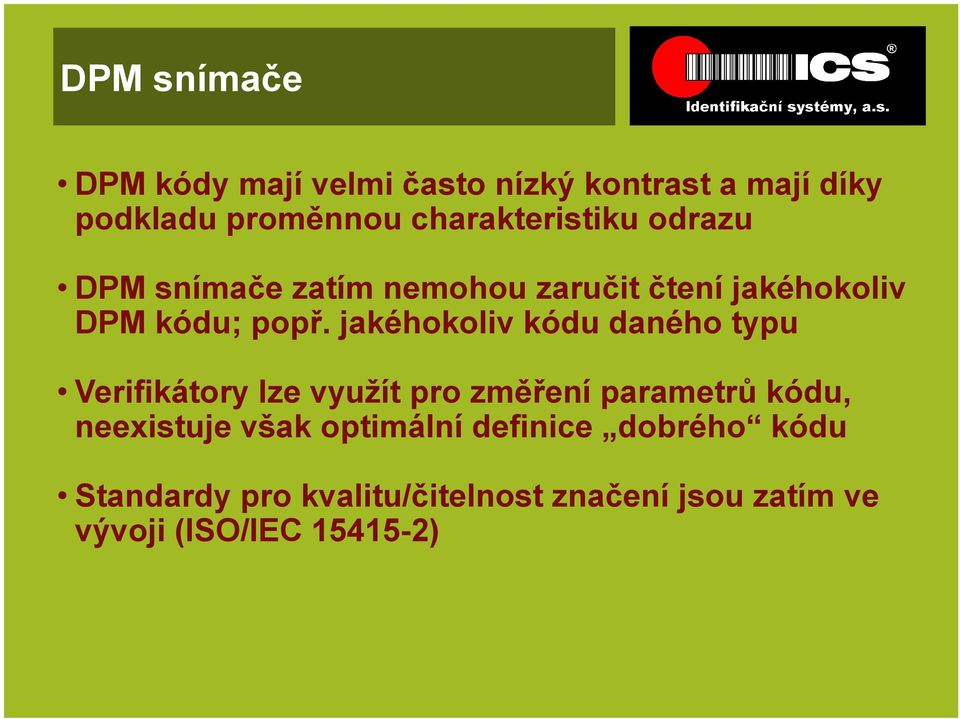

19 DPM snímače DPM kódy mají velmi často nízký kontrast a mají díky podkladu proměnnou charakteristiku odrazu DPM snímače zatím nemohou zaručit čtení jakéhokoliv DPM kódu; popř. jakéhokoliv kódu daného typu Verifikátory lze využít pro změření parametrů kódu, neexistuje však optimální definice dobrého kódu Standardy pro kvalitu/čitelnost značení jsou zatím ve vývoji (ISO/IEC )

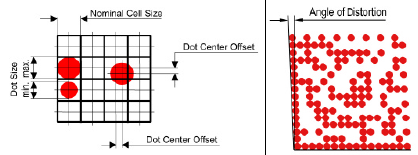

20 DPM snímače (pokr.) DPM verifikace/chyby velikost bodu posunutí středu úhlová odchylka příliš velké rozdíly ve velikostech odchylka umístění středu příliš velká velikost bodu deformace tvaru bodu

21 Motorola - DPM Strategie Snížení nákladů a zvýšení návratnosti investic zákazníků Rozšíření trhu díky vynikající technologii čtení, odolným mobilním zařízením, za přijatelnou cenu Vývoj technologií pro levnou, nenáročnou, miniaturní a odolnou implementaci Software nevyžadující vysoký výkon CPU Dostupnost DPM v mobilních terminálech a bezdrátových snímačích DPM snímání lze docílit s minimálními HW změnami u stávajících imaging produktů Strategie konkurence využívá většinou náročných a nákladných změn (optika a software)

22 Motorola - DPM Strategie Zaměřeno na mikroúder Nejhůře čitelná metoda Značení je nejvíc odlišné od tištěných kódů Ražení neporušuje kovalentní vazby a nezpůsobuje mikrotrhliny v materiálu Značení pomocí laseru ano Integrovaná mobilní řešení Tato technologie umožňuje absolutně mobilní řešení pro náročné aplikace Výkonné mobilní terminály na bázi standardních Windows operačních systémů Stávající technologie konkurence neumožňuje integraci do mobilních zařízení (typu terminálu) Jeden DPM snímač lze použít pro standardní 1D a 2D kódy Unikátní a patentovaná technologie dual-focus Krátká ohnisková vzdálenost pro DPM, velká ohnisková vzdálenost pro 1D a 2D kódy

23 Produkty Drátové a bezdrátové průmyslové snímače Fixní snímače Mobilní terminály DS457 MT 2000 DS3508-DP DS3578-DP (Bezdrátový BT)

24 Produkty Drátové a bezdrátové průmyslové snímače Fixní snímače Mobilní terminály MC9190-G MC3190 MC55N0 MC9500

25 Úkol Čtení DPM značených dílů je technickou výzvou Spousta neznámých značení Čitelnost je závislá případ od případu Stávající standardy nejsou adekvátní pro DPM Vzdělávání partnerů a zákazníků Ne všechny imaging snímače jsou schopné číst DPM Ne všechny snímače určené pro DPM mají optimální výkonnost

26 Terminály Motorola

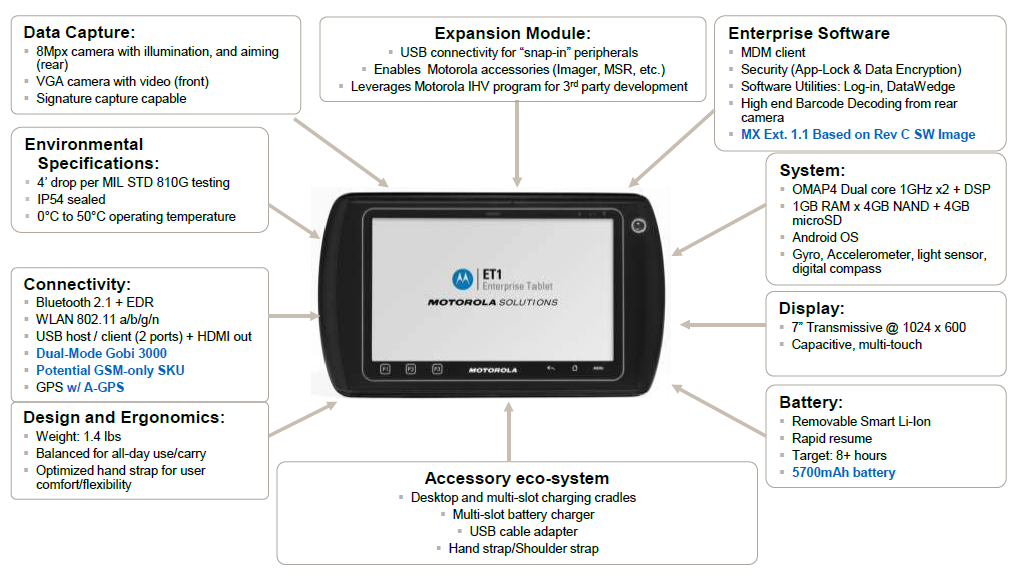

27 Terminály Motorola ET1 tablet IP54 & MIL STD 810G 7 displej s tvrzeným sklem Výměnná baterie + poutko OS Android Konektivita : Barevná kamera 8MP WAN BT WLAN (a,b,g,n) GPS (A-GPS)

28 Terminály Motorola ET1

29 Terminály Motorola ET1 Snímač + MSR Ochranný kryt Poutko Základna Baterie

30 Terminály Motorola WT41N0 - terminál s uchycením na paži OS Win Embedded Compact 7 (CE 7.x) WLAN a,b,g,n Paměť 512 MB/2 GB Procesor OMAP 1GHz BT EDR Podpora snímačů RS309, RS409, RS507 a nový RS419 Vestavěný reproduktor a mikrofon

31 Terminály Motorola WT41N0 System: Processor: OMAP 1.0 GHz Memory: 512 MB RAM / 2 GB Flash OS: Windows Embedded Compact (CE 7.0 Professional) Connectivity: WLAN: a/b/g/n WPAN: BT v2.1 + EDR Design and Ergonomics: Arm- or hip-mounted Designed for full-shift comfort and no intrusion beyond corporeal envelope Dimensions 142 x 93 x 26 mm (11.3 oz) 1X battery Display: 2.8" color QVGA 320 x 240 landscape Available with and without touch screen Available without display Accessory eco-system: Works with all existing wearable accessories Wearable scanners Headsets & adapter cables Wrist & hip mounts & freezer pouches for use in coldest warehouse freezers Superior Ruggedness: Multiple 4 ft drops to concrete across operating temperature range IP54 sealed Freezer pouch supports warehouse freezer use Rugged connectors for audio adapters or ring scanners Data Capture: Optional Wearable Scanners: RS507 cordless BT or cabled Imager w/ SE4500 imager engine RS409 cabled ring scanner with SE955 laser engine RS419 cabled ring scanner with SE965 laser engine RS309 cabled back-of-hand scanner with SE1224 laser engine & freezer specs Voice Support: Can supports partners voicerecognition and TTS engines for voice-directed applications Battery: 2400 mah standard battery 4800 mah high capacity for a full freezer shift Extremely rapid one-handed battery swap

32 Terminály Motorola WT41N0 Ring Scanner RS409 Titan RS309 Charge Cradles RCH51 Hands-Free Imager RS507 Wrist Mount

33 Terminály Motorola MC 2100 WLAN/Bluetooth s 2D Imager WLAN/Bluetooth s 1D Laser WLAN/Bluetooth s Linear Imager Batch s 1D Laser Batch s Linear Imager

34 Terminály Motorola MC2100 Microsoft CE 6.0 Procesor Marvell PXA MHz Paměť 128 MB RAM/256 MB ROM Wi-Fi support: b/g/n IP54 sealing Pády : opakovaně 1.2 m na beton Tvrzené sklo displeje a snímače Gorilla Pracovní teplota : -10º C to 50º C Micro SDHC slot (až 32 GB)

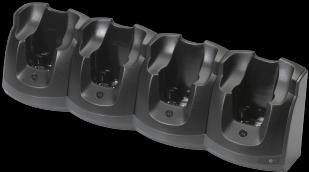

35 Terminály Motorola MC2100 Single and rack mountable 4-slot charge cradles Rack mountable 4-slot battery chargers 4-slot Ethernet cradle and dial up serial modem Spare batteries Holster and hand straps USB/Charge cable Spare stylus and pick stylus

36 Terminály Motorola MC 9100 Nejprodávanější průmyslový terminál (přes 1 milion kusů) Vynikající odolnost ; IP 64 Pracovní teplota -20ºC až 50ºC Možnosti čtení - Standard1D, longrange scanner, 2D imager, DPM nebo Long Range 2D Imager Modulární a výměnné klávesnice 53/ 43/28 kláves; Terminálová emulace 5250, 3270 a VT Volba Microsoft OS ; CE 6.0 a WM6.5; OS Swap Option

37 Terminály Motorola MC9100

38 WING 5 - Motorola

39 WING 5 - Motorola INDEPENDENT Samostatná HUB AND SPOKE Centralizovaná WiNG Distribuovaná První bezdrátové sítě Mobilní přístup k datům Pohodlný přístup Omezená mobilita Obtížná správa Omezené zabezpečení Cenově výhodné řešení a/b/g WLAN Splněny požadavky na větší a škálovatelné sítě Omezená škálovatelnost 11n Úzké místo bezdrátový kontrolér Vyšší kvalita Odolnější, optimální řešení požadavků n síť Bez úzkých míst Škálovatelnost n VoIP a VIDEO přenosy Maximální bezpečnost

40 WING 5 - Motorola OUTDOOR AP 5181 AP 7161 AP 7181 Dependent Independent Virtual Controller/Site Survivable INDOOR AP 621/2 AP 650 AP 6511 AP 6521 AP 6522 AP 6532 AP 7131 PERFORMANCE AND FEATURES

41 WING 5 - Motorola INDOOR ACCESS POINTS AP 621/2* AP 650 AP 6511 AP 6521 AP 6532 AP 7131 Radios 1 / 2 1 / / 2 / 3 MIMO 2x2:2 2x3:2 2x2:2 2x2:2 2x3:2 3x3:2 Throughput (Mbps) 150 (2 radio) Controller Required Required Optional Optional Optional Optional Self / Remote Manage - - Yes Yes Yes Yes Ethernet Ports 1 GbE 1 GbE Modular up to 4 FE 1 GbE 1 GbE 2 GbE Power PoE, P/S PoE only PoE PoE, P/S PoE only PoE, P/S Sensor Capable Dedicate as sensor 2 nd radio Dedicate as sensor Dedicate as sensor 2 nd radio 2 nd or 3 rd 3G Backhaul Yes radio Form Factor Box or Cover Box or Cover Wall Plate Box or Cover Box or Cover Box or Cover

42 WING 5 - Motorola WIRELESS CONTROLLERS RFS 4000 RFS 6000 RFS 7000 NX 9000* Adaptive APs supported ,024 10,000 Dependent APs supported POE Ethernet Ports G Card Slot Yes Yes - - Hotspot Guest Access Yes Yes Yes Yes Integrated Locationing/RFID Yes Yes Yes Yes AAA/Radius Yes Yes Yes Yes

43 Budoucnost?

44 Budoucnost? CyberDisplay SVGA microdisplay from Kopin Corporation Texas Instruments' (TI) OMAP dual processor MHz ARM Cortex 8, 400MHz DSP Windows Embedded CE 6.0 operating system Nuance Communication's VoCon3200 speech recognition software Hillcrest Labs 6-axis, solid state real-time position tracker Cambridge Silicon Radios (CSR) Bluetooth 2.1 EDR Marvel Wi-Fi operating b and g at low-power Mini-USB port for wired desktop and peripheral connectivity Removable Micro SD card capable of 32GB on non-volatile storage Single 1200 ma/hr Li-ion battery

45 Budoucnost?
