Základnímí částmi počítače jsou procesor, operační paměť, vstupní a výstupní zařízení.

Transkript

1 Model počítače Základnímí částmi počítače jsou procesor, operační paměť, vstupní a výstupní zařízení. Paměť je zařízení schopné přijmout informaci, potřebnou dobu ji uchovat a v daný okamžik ji dát k dispozici. Paměť se skládá z prvků, které mohou nabývat dvou různých stavů. Tyto stavy se obvykle označují číslicemi dvojkové soustavy - 0, 1. Bit [bit] (1b) je nejmenší (základní) jednotkou záznamu informace v paměti. Paměť dělíme na: 1. vnitřní (operační) slouží ke krátkodobému uložení informací, obsahuje programy a data, se kterými procesor právě pracuje 2. vnější slouží k trvalému uchování informací (např. HD, CD,...) Jedním ze základních parametrů paměti je její kapacita. Kapacitou paměti rozumíme množství informací, které lze do paměti uložit. Základní jednotkou kapacity je byte [bajt] (1B). Platí: 1B = 8b Kapacitu v současné době uvádíme v jednotkách násobných. Jednotka Značka Vyjádřeno v B kilobyte kb 1 kb = 210 B = 1024 B megabyte MB 1 MB = 220 B gigabyte GB 1 GB = 230 B terabyte TB 1 TB = 240 B Paměť ROM (Read Only Memory) Paměti ROM jsou paměti, které jsou určeny pouze pro čtení informací. Informace jsou do těchto pamětí pevně zapsány při jejich výrobě a potom již není možné žádným způsobem jejich obsah měnit. Jedná se o energeticky nezávislou paměť určenou pouze ke čtení. Obsahuje např. programy pro kontrolu připojeného hardwaru po spuštění počítače a zavedení operačního systému. Paměť RAM (Random Access Memory) V paměti RAM jsou uloženy programy, které právě na počítači běží a data, která právě zpracováváme. Do této paměti lze zapisovat i z ní číst. Je energeticky závislá, tedy dočasná. Kapacita paměti RAM u počítače pro domácí použití je v současné době 1-2 GB.

2 Procesor Procesor je mozek počítače. Zpracovává a provádí instrukce programu. Jeho kvalita ovlivňuje rychlost počítače. Skládá se ze dvou základních částí: 1. Aritmeticko logická jednotka - ALU je část procesoru, která vykonává aritmetické, logické a některé další operace (např. operace porovnání a posuvu). Činnost ALU je řízena řadičem. 2. Řadič řídí činnost celého počítače. Je propojen se v šemi ostatními částmi počítače, vysílá jim povely pro jejich činnost a přijímá signály o ukončení činnosti a o jejích výsledcích. Jednou ze základních činností řadiče je vybírat z paměti jednu instrukci po druhé a zajistit jejich provedení počítačem (tj. vydat patřičné povely dalším jednotkám). Procesor se v počítači umísťuje do patice. Patice je "placatý" konektor pro připojení procesoru k základní desce. umístění procesoru do patice na základní desce Důležitým parametrem je tzv. taktovací frekvence procesoru - rychlost vykonávání instrukcí. Udává se v GHz. Přední výrobci procesorů: Intel, AMD Sběrnice Jednotlivé části počítače (procesor, operační paměť, vstup-výstupní zařízení,...) jsou vzájemně propojeny sběrnicemi. Jsou to soustavy vodičů a elektroniky, které umožňují vzájemnou výměnu dat a řídících signálů (tj. spolupráci částí počítače). Základní deska Součást počítače (plošný spoj), do které jsou zasazeny nebo připojeny další součástky a díly (procesor, paměti, disky, rozšiřující karty). Části, které mezi sebou musí komunikovat, jsou vzájemně propojeny sběrnicí a na základní desku bývají umístěny prostřednictvím patic (např. procesor) a slotů (např. grafická karta) viz obrázek na další stránce. Zdroj Zdroj napájí všechny součásti počítače. Obsahuje pojistku, která jej při zkratu uvnitř počítače odpojí. Dále je součástí zdroje ventilátor, který odvádí teplo ze zdroje i ze skříně počítače jedním ze základních parametrů ventilátoru je jeho hlučnost (nebo spíše nehlučnost). Zdroje se nyní vyrábí ve formátu ATX, což mj. umožňuje softwarové vypnutí počítače.

3

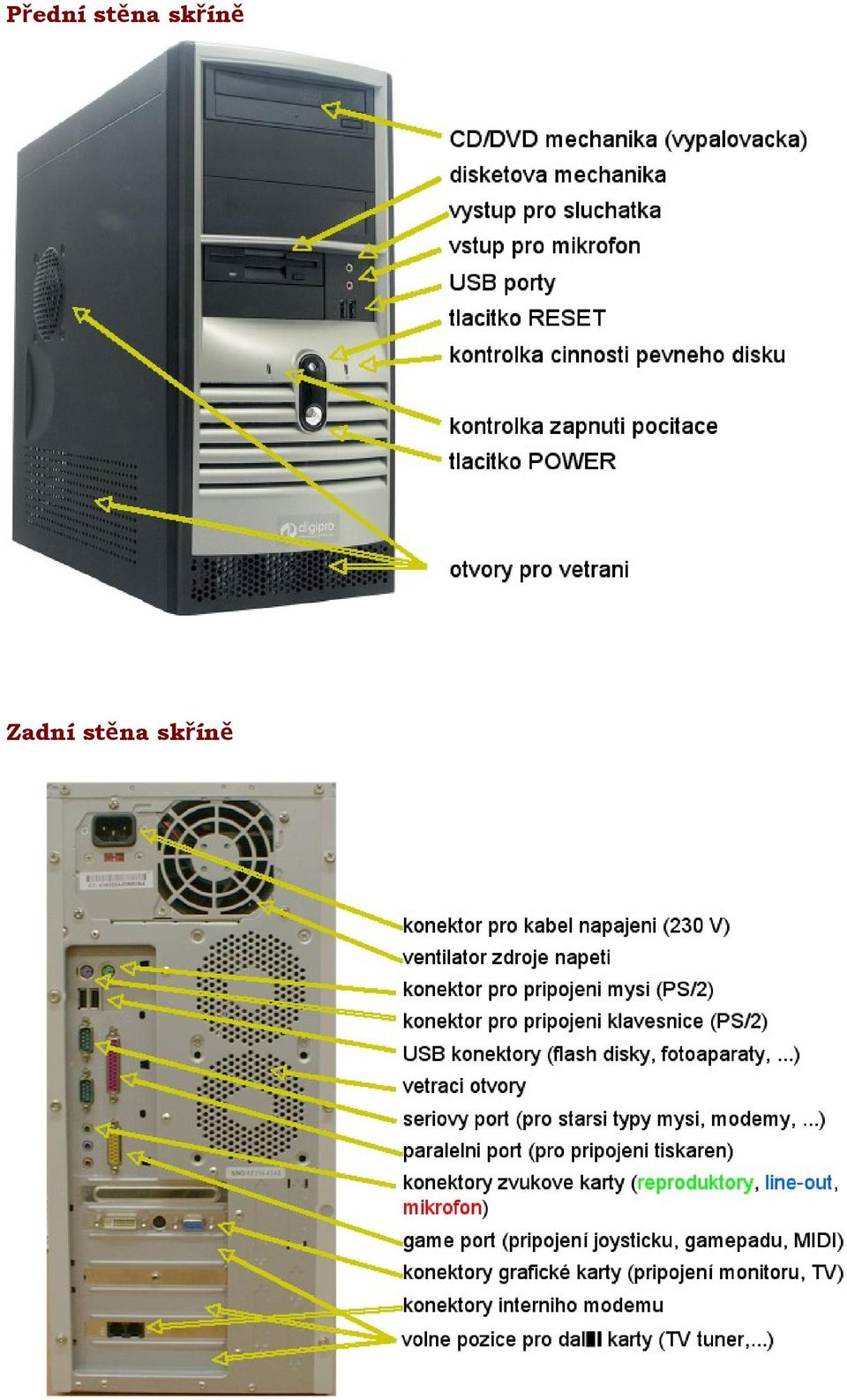

4 Přední stěna skříně Zadní stěna skříně

5 Typy počítačových skříní (case) Periferní zařízení Periferní zařízení slouží ke komunikaci počítače s uživatelem (s okolím). Dělíme je na : vstupní zařízení zařízení pro vstup programu a dat (klávesnice, myš, scanner,..) výstupní zařízení zařízení pro výstup výsledků, které program zpracoval (monitor, tiskárna,...) Vstupní zařízení Klávesnice klasická klávesnice ergonomická klávesnice Myš Pohyb myši po podložce se speciálními snímači přenáší na pohyb kurzoru na obrazovce. klasická myš bezdrátová ergonomická myš Scanner Zařízení pro snímání tištěné předlohy a převedení do digitální podoby. ruční scanner stolní, plošný průchodový filmový

6 Tablet Tablet je polohovací zařízení kurzoru. Skládá se z tlakocitlivé podložky a speciálního pera. Touchpad Další polohovací zařízení, kde se pohyb řídí pohybem prstu po tlakocitlivé podložce.většinou bývá jako polohovací zařízení zabudované do notebooku. Trackball Polohovací zařízení kurzoru. Funkci má stejnou jako myš, odlišnost je v tom, že kulička je nahoře a pohybuje se přímo s ní. Pohyb kurzoru je relativní vůči pohybu kuličkou. Bývá součástí notebooků. Dotyková obrazovka informační box navigační systém interaktivní tabule Různé druhy herních zařízení joystick gamepad herní volant datové rukavice, brýle a přilba

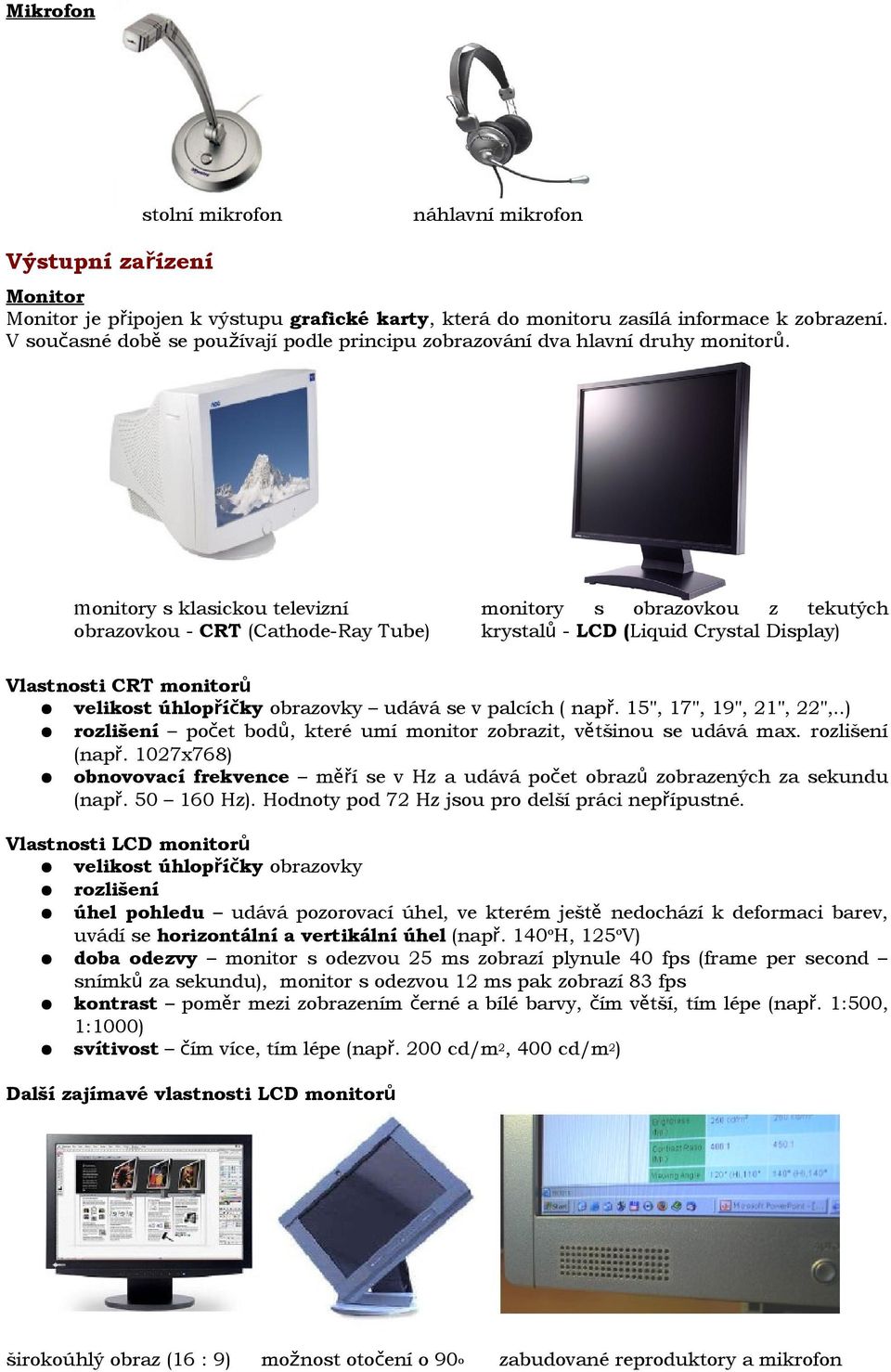

7 Mikrofon stolní mikrofon náhlavní mikrofon Výstupní zařízení Monitor Monitor je připojen k výstupu grafické karty, která do monitoru zasílá informace k zobrazení. V současné době se používají podle principu zobrazování dva hlavní druhy monitorů. monitory s klasickou televizní obrazovkou - CRT (Cathode-Ray Tube) monitory s obrazovkou z tekutých krystalů - LCD (Liquid Crystal Display) Vlastnosti CRT monitorů velikost úhlopříčky obrazovky udává se v palcích ( např. 15", 17", 19", 21", 22",..) rozlišení počet bodů, které umí monitor zobrazit, většinou se udává max. rozlišení (např. 1027x768) obnovovací frekvence měří se v Hz a udává počet obrazů zobrazených za sekundu (např Hz). Hodnoty pod 72 Hz jsou pro delší práci nepřípustné. Vlastnosti LCD monitorů velikost úhlopříčky obrazovky rozlišení úhel pohledu udává pozorovací úhel, ve kterém ještě nedochází k deformaci barev, uvádí se horizontální a vertikální úhel (např. 140oH, 125oV) doba odezvy monitor s odezvou 25 ms zobrazí plynule 40 fps (frame per second snímků za sekundu), monitor s odezvou 12 ms pak zobrazí 83 fps kontrast poměr mezi zobrazením černé a bílé barvy, čím větší, tím lépe (např. 1:500, 1:1000) svítivost čím více, tím lépe (např. 200 cd/m2, 400 cd/m2) Další zajímavé vlastnosti LCD monitorů širokoúhlý obraz (16 : 9) možnost otočení o 90o zabudované reproduktory a mikrofon

8 Jak připojit monitor k počítači Způsob připojení záleží na možnostech grafické karty a monitoru. VGA analogové propojení DVI digitální propojení (kvalitnější) Plotter je velkoformátová tiskárna, která se využívá hlavně pro tisk výkresů v projekčních kancelářích. Používají se také často na vyřezávání tvarů z fólií. kreslící a řezací plotter Reproduktory, sluchátka

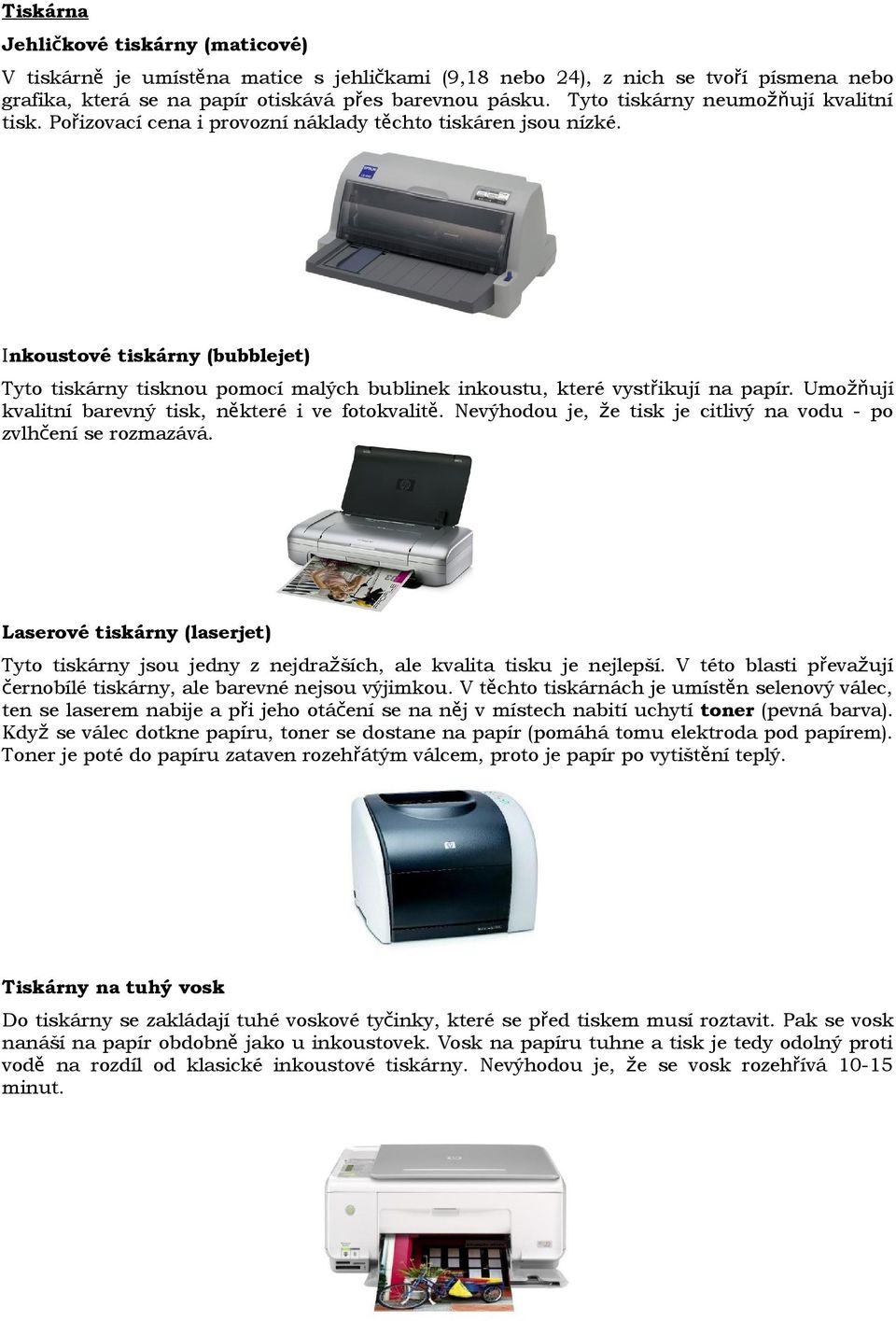

9 Tiskárna Jehličkové tiskárny (maticové) V tiskárně je umístěna matice s jehličkami (9,18 nebo 24), z nich se tvoří písmena nebo grafika, která se na papír otiskává přes barevnou pásku. Tyto tiskárny neumožňují kvalitní tisk. Pořizovací cena i provozní náklady těchto tiskáren jsou nízké. Inkoustové tiskárny (bubblejet) Tyto tiskárny tisknou pomocí malých bublinek inkoustu, které vystřikují na papír. Umožňují kvalitní barevný tisk, některé i ve fotokvalitě. Nevýhodou je, že tisk je citlivý na vodu - po zvlhčení se rozmazává. Laserové tiskárny (laserjet) Tyto tiskárny jsou jedny z nejdražších, ale kvalita tisku je nejlepší. V této blasti převažují černobílé tiskárny, ale barevné nejsou výjimkou. V těchto tiskárnách je umístěn selenový válec, ten se laserem nabije a při jeho otáčení se na něj v místech nabití uchytí toner (pevná barva). Když se válec dotkne papíru, toner se dostane na papír (pomáhá tomu elektroda pod papírem). Toner je poté do papíru zataven rozehřátým válcem, proto je papír po vytištění teplý. Tiskárny na tuhý vosk Do tiskárny se zakládají tuhé voskové tyčinky, které se před tiskem musí roztavit. Pak se vosk nanáší na papír obdobně jako u inkoustovek. Vosk na papíru tuhne a tisk je tedy odolný proti vodě na rozdíl od klasické inkoustové tiskárny. Nevýhodou je, že se vosk rozehřívá minut.

10 Sublimační tiskárny Nositelem barvy je speciální fólie, která se pohybuje pod tiskovou hlavou. Fólie a hlava má stejnou šířku jako potiskované médium. Papír prochází pod hlavou 4x a při každém průchodu se nanese jedna barva (CMYK). Tisková hlava zahřívá barvu a podle dodaného tepla se odpaří určité množství barvy a nanese na médium. LED tiskárny Tyto tiskárny jsou podobné laserovým, jen k osvícení válce se používají LED Diody (Light Emitting Diode). Tento rozdíl je dělá cenově přijatelnější proti laserovým tiskárnám. Vnější paměti Vnější paměti jsou prostředky určené pro trvalé uchování informací. Vnější paměťová média řadíme mezi vstupně - výstupní zařízení, informace z nich můžeme jak číst, tak je na tato média zapisovat. Řadíme mezi ně: pružný disk (disketa, FDD Floppy Disk Drive) velikost: 3,5'' kapacita: 1,44 MB pevný disk (HDD Hard Disk Drive) externí disk

11 CD-ROM, CD-R, CD-RW kapacita: 650 MB 74 minut hudby 700 MB - 80 minut hudby 800 MB 90 minut hudby DVD kapacita: Flash disk jednostranný dvouvrstvý oboustranný dvouvrstvý 4,7 GB 8,5 GB 17 GB
