1 Uživatelská příručka Bluetooth GPS Přijímač BT-338 ver

2 1 BT-338 ve zkratce 1.1 Vzhled a funkce 1.2 Jak vyměnit baterii Obrázek 1 Otevřete kryt baterie 2

3 Obrázek 2 Vyjměte baterii tahem za pásek Obrázek 3 Vložte novou baterii 3

4 Obrázek 4 Usaďte baterii uvnitř přístroje Obrázek 5 Zasuňte kryt baterie Obrázek 6 Uzavřete kryt baterie 4

5 1.3 Příslušenství 5

6 2. Úvod BT-338 je GPS přijímač s rozhraním Bluetooth a vestavěnou aktivní anténou s vysokou citlivostí příjmu GPS signálu. Využívá výkonnou čipovou sadu SiRF star III s nízkou spotřebou a řadou funkcí (Single Sat aktualizace za snížené viditelnosti, výborný výkon v husté zástavbě, FoliageLock pro zpracování slabého signálu, atd.). BT-338 je vhodný pro použití s PDA, SmartPhone, Tablet PC a notebooky s Bluetooth rozhraním. Splňuje požadavky celé řady aplikací pro navigaci automobilů nebo pro navigaci v otevřené přírodě. 2.1 Balení Dříve než začnete, ověřte zda balení obsahuje následující položky. Pokud nějaká součást chybí nebo je poškozena, kontaktujte svého prodejce. Bluetooth GPS přijímač CD s uživatelským manuálem a testovacím programem Síťový napájecí zdroj Napájecí zdroj do auta 2.2 Vypínač Zapnutí: Tiskněte vypínač po dobu 1 vteřiny do rozsvícení indikátoru provozu. Vypnutí: Tiskněte vypínač po dobu 1 vteřiny do zhasnutí indikátoru provozu. 6

7 2.3 Napájecí konektor Napájecí konektor umožňuje připojení autonabíječky nebo síťového napájecího zdroje k dobíjení vestavěné baterie. Prosím používejte jen napáječe splňující charakteristiky 5V, 1,2 A, kladný pól uprostřed. 2.4 LED indikátory LED stavu Bluetooth (modrá): Bliká (pomalu) ---- není připojeno k žádnému Bluetooth zařízení Bliká (rychle) ---- je připojeno k nějakému Bluetooth zařízení LED stavu GPS (zelená): Bliká ---- GPS poloha je určena Svítí nepřetržitě ---- GPS poloha není určena LED stavu baterie (červená/žlutá): Čerená ---- Baterie je zcela vybití. Okamžitě ji nabijte. Žlutá ---- Baterie je právě nabíjena. LED zhasnuta ---- Baterie je plně nabita. 2.5 Fukce úspory energie Pokud po zapnutí Bluetooth GPS Receiver BT-338 není do deseti minut spojeno s jiným Bluetooth zařízením, dojde k jeho automatickému vypnutí a zároveň současně zhasnou všechny LED. 7

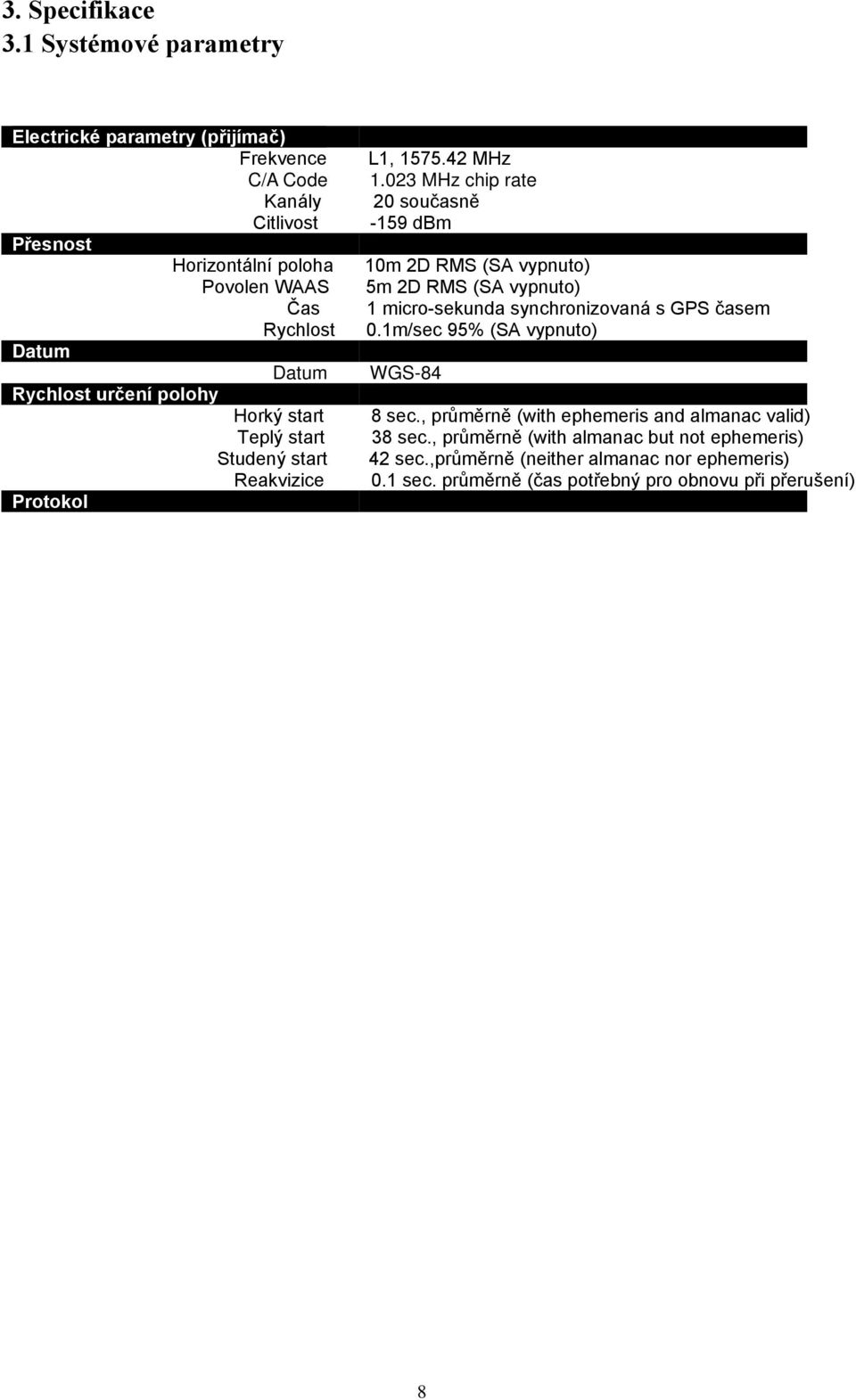

8 3. Specifikace 3.1 Systémové parametry Electrické parametry (přijímač) Frekvence L1, MHz C/A Code MHz chip rate Kanály 20 současně Citlivost -159 dbm Přesnost Horizontální poloha 10m 2D RMS (SA vypnuto) Povolen WAAS 5m 2D RMS (SA vypnuto) Čas 1 micro-sekunda synchronizovaná s GPS časem Rychlost 0.1m/sec 95% (SA vypnuto) Datum Datum WGS-84 Rychlost určení polohy Horký start 8 sec., průměrně (with ephemeris and almanac valid) Teplý start 38 sec., průměrně (with almanac but not ephemeris) Studený start 42 sec.,průměrně (neither almanac nor ephemeris) Reakvizice 0.1 sec. průměrně (čas potřebný pro obnovu při přerušení) Protokol NMEA 0183 proto ol, : GA(1sec), GSA(1 sec), GSV(5 sec), RMC(1sec) VTG a GLL ) 38400,N,8,1 Dynamic 4g 18,000 met 15 meters/se. 20 m/sec**3 (1650 mah) a 5V DC 15 h, >20 h trickle power Fyzikální charakteristiky Rozměry 72.5mm x 40.4mm x 26mm Váha 75g Teploty Provozní -20 ~ 60 C Skladovací -30 ~ 80 C Vlhkost až 95% nekondenzující 3.2 Specifikace Bluetooth Bluetooth V1.2 kompatibilní Napájecí napětí : 2.8V ~ 3.3V Frekvenční rozsah : ~ GHz Citlivost přijímače : -80 dbm Přenosový výkon : Class 2 Dosah přenosu : 10 m (záleží na prostředí) Spotřeba : 45 ma (typicky) 8

9 4. Použití 4.1. Pro PDA s vestavěným Bluetooth 1. Zapněte vypínačem přijímač BT P PDA Bluetooth PDA BT-338. Bluetooth passkey, COM port Bluetooth. 4. COM port & baud rate : PDA Bluetooth Compact Flash 1. BT Bluetooth Compact Flash BT-338. Bluetooth Bluetooth passkey, COM port Bluetooth.( COM 6). 4. COM port & baud rate : Notebook Bluetooth P Bluetooth BT-338. passkey, 9

10 COM 6). 4. COM port & baud rate : : Bluetooth auto-detect Baud Rate. 10

11 5. Jak otestovat Bluetooth GPS Receiver? Testovací program opodporuje pouze PDA s Microsoft Windows CE & Pocket PC operačním systémem. Je možné jej použít i na noteboocích s OS Windows 98, 2K, XP. 1. Spusťte program GPSinfo.exe pro nainstalování testovacího programu z PC (přes ActiveSync). 2. Spusťe program "GPS Information" z menu "Start Program files" na PDA. GPS Information : U COM port, Baud Rate (38400) and click the [Star GPS] button to start receiving GPS data. : Bluetooth auto-detect Baud Rate. 11

12 12

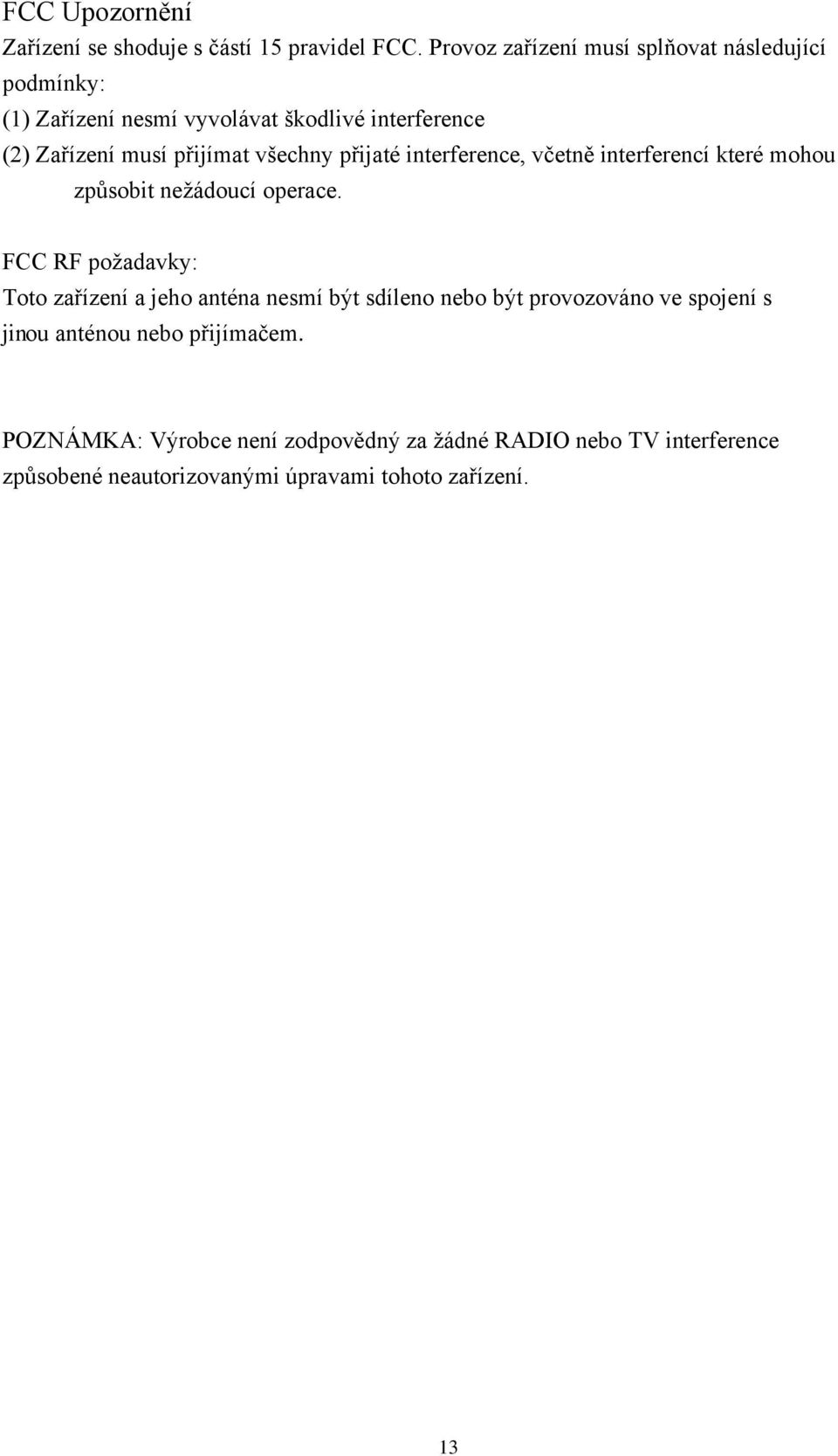

13 FCC Upozornění Zařízení se shoduje s částí 15 pravidel FCC. Provoz zařízení musí splňovat následující podmínky: (1) Zařízení nesmí vyvolávat škodlivé interference (2) Zařízení musí přijímat všechny přijaté interference, včetně interferencí které mohou způsobit nežádoucí operace. FCC RF požadavky: Toto zařízení a jeho anténa nesmí být sdíleno nebo být provozováno ve spojení s jinou anténou nebo přijímačem. POZNÁMKA: Výrobce není zodpovědný za žádné RADIO nebo TV interference způsobené neautorizovanými úpravami tohoto zařízení. 13
