1 mitepc-lcd150 mitepc-lcd170 mitepc-lcd190 Embedded počítač s LCD displejem a dotykovým stínítkem v konstrukci vhodné i do skříně Schrack Uživatelská příručka

2 1. Úvod 1.1 Dokument Informace v tomto dokumentu jsou předávány tak jak jsou a mohou být změněny bez předchozího upozornění. 1.2 Záruka Na výrobek je poskytována záruka podle obchodních podmínek. 1.3 Technická podpora Technickou podporu k zakoupenému výrobku je možné získat z informací na www stránkách, resp. elektronickou formou na adrese podpora@mite.cz. Po vyčerpání těchto možností kontaktujte níže uvedené regionální kanceláře. MITE Hradec Králové, s.r.o. Veverkova Hradec Králové Česká republika tel fax mite@mite.cz MITE Košice, s.r.o. Nerudova Košice Slovenská republika tel tel./fax+421-(0) mite@mite.sk - 2 -

3 2. Popis počítače mitepc-lcd Embedded počítač mitepc-lcd sestává z těchto hlavních částí: - počítačová deska s modulem paměti RAM 512 MB - barevný LCD displej TFT 15 s rozlišením 1024 x 768 bodů nebo 17 nebo 19 s rozlišením 1280 x 1024 bodů - dotykové stínítko příslušné velikosti - prosvětlovací měnič DC-AC - napájecí měnič DC-DC 12 V/ 5 V - paměťová karta CF s operačním systémem Windows XPE, Windows CE, Linux, příp. jiným (alternativně i druhá paměťová karta, event. jen HDD) - plechové šasi se čtyřmi upevňovacími místy, konstruováno pro montáž do skříně Schrack mitepc-lcd150 mitepc-lcd170 mitepc-lcd190 Základová deska mitepc-lp mitepc-lp mitepc-lp LCD displej NL10276BC30-18 M170EG01-VD M190EG01-V0 Dotykové stínítko kapacitní, skleněné kapacitní, skleněné kapacitní, skleněné Montáž do skříně Schrack WSM4040xxx WSM4040xxx WSM5050xxx Počítačová deska může být v povedení - ETX-PM s taktovacím kmitočtem 500 MHz - ETX-PM s taktovacím kmitočtem 600 MHz - ev. i jiná podle požadavků aplikace Další technické vlastnosti použitých počítačových desek, LCD displejů a dotykových stínítek jsou popsány v jejich uživatelské dokumentaci. Konkrétní provedení počítače mitepc-lcd je specifikováno v dodacím listu. Nemusí obsahovat všechny zde uvedené části (např. dotykové stínítko), příp. může být rozšířen o další (např. o vnější napájecí zdroj) podle doplňkové specifikace odběratele

4 3. Přípojná místa Počítač mitepc-lcd170 má následující přípojná místa, která jsou všechna umístěna na počítačové desce mitepc-lp: Rozhraní USB1 USB2 Konektor/popis Zásuvka typu A pro USB 2.0 OHCI/EHCI Zásuvka typu A pro USB 2.0 OHCI/EHCI Rozteč mezi zásuvkami USB 1 a USB 2 je 13 mm PS/2 Audio In Audio Out USB3 USB4 Zásuvka MiniDIN, sdružená pro klávesnici a myš Zásuvka Jack 3,5 mm pro MIC Zásuvka Jack 3,5 mm pro sluchátka Zásuvka typu A pro USB 2.0 OHCI/EHCI Zásuvka typu A pro USB 2.0 OHCI/EHCI Rozteč mezi zásuvkami USB 1 a USB 2 je 9 mm VGA Zásuvka Canon s 15 kontakty pro zobrazovač do rozlišení 1600 x 1200 COM1 Ethernet COM2 (TTL) Napájení Vidlice Canon s 9 kontakty Zásuvka RJ45 pro síť Ethernet 10/100 Mb/s včetně indikačních diod Vidlice pro připojení modulu M232F nebo M422/485G Vidlice pro externí napájecí zdroj 12 V ± 0,5 V Umístění konektorů na počítačové desce je zobrazeno v příloze A

5 4. Operační systém Embedded počítač mitepc-lcd je vybaven operačním systémem podle požadavku odběratele. Může jím být Windows XP Embedded, Windows CE, Linux, příp. jiný pro vestavná zařízení (tj. s odolností proti poškození systému při výpadku napájení, s optimalizovanými nároky na pracovní i souborovou paměť, s kontrolou zápisu do souborové paměti atp.). 4.1 Windows XP Embedded Operační systém Windows XP Embedded (WXPE) je zhotoven podle specifikace dohodnuté s odběratelem Filtr zápisů do paměti flash (Enhanced Write Filter) Operační systém, umístěný v paměti typu flash, je doplněn ochranným prostředkem typu Enhanced Write Filter (EWF), který umožňuje správu zápisu do flash paměti, resp. do partititon, kde je operační systém umístěn (c:). Default nastavení EWF z výroby zajišťuje přechodné uložení dat do oblasti nazvané Overlay. Po vypnutí napájení jsou data ztracena. Přenos dat z oblasti Overlay do paměti flash je možné provést příkazem ewfmgr c: -commit V případě, že operační systém Windows XP Embedded označuje flash paměť jako Local disk je možné použít i další příkazy programu ewfmgr Jméno počítače a pracovní skupiny (Computer Name and Workgroup Name) Jméno počítače vytvářené v procesu FBA je má tvar MITE-xxxxx, kde xxxxx je jedinečná kombinace znaků. Jméno pracovní skupiny je MITE Automatické logování (Automatic logon) Operační systém je vybaven automatickým logováním uživatele Administrator s heslem MITE. Stejných údajů využívá Remote Desktop, je-li začleněn v operačním systému. 4.2 Trial Windows XP Embedded (TWXPE) Pro potřeby otestování budoucí sw aplikace poskytujeme zkušební, tzv. Trial verzi operačního systému Windows XP Embedded (TWXPE), viz

6 5. Napájení Počítač mitepc-lcd je určen pro napájení ze zdroje stejnosměrného (DC) napětí 12 V ± 0,5 V. Polarita napětí na vstupním konektoru napájení je určena nálepkou v souladu s tímto přiřazením kontaktů: 2 = GND, 3 = +12 V. Kontakty č. 1 a 4 nejsou využité. Spotřeba počítače mitepc-lcd170 (bez zapnutých úsporných modů) s uvedenými typy počítačových modulů, s pamětmi RAM 512 MB a CF 512 MB je max. 4,0 A ze zdroje napájecího napětí 12 V DC. Varování: V případě napájení z jiného než dodaného zdroje zkontrolujte před zapnutím polaritu a velikost napájecího napětí. Chybná velikost či polarita napájecího napětí může způsobit poškození zařízení

7 6. Doplňky Specifikace embedded počítačů mitepc-lcd může být rozšířena o doplňky 6.1 Počítačová deska mitepc-lp Možné doplňky jsou uvedeny v dokumentaci desky (embedded počítače) mitepc-lp. Bez dalšího upřesnění typickými jsou: - moduly pro úpravu TTL rozhraní COM2 na RS232, RS422 nebo RS485 - moduly pro rozhraní I 2 C - pevný disk pro rozhraní IDE - doplňky pro USB rozhraní, typicky WLAN, Bluetooth apod

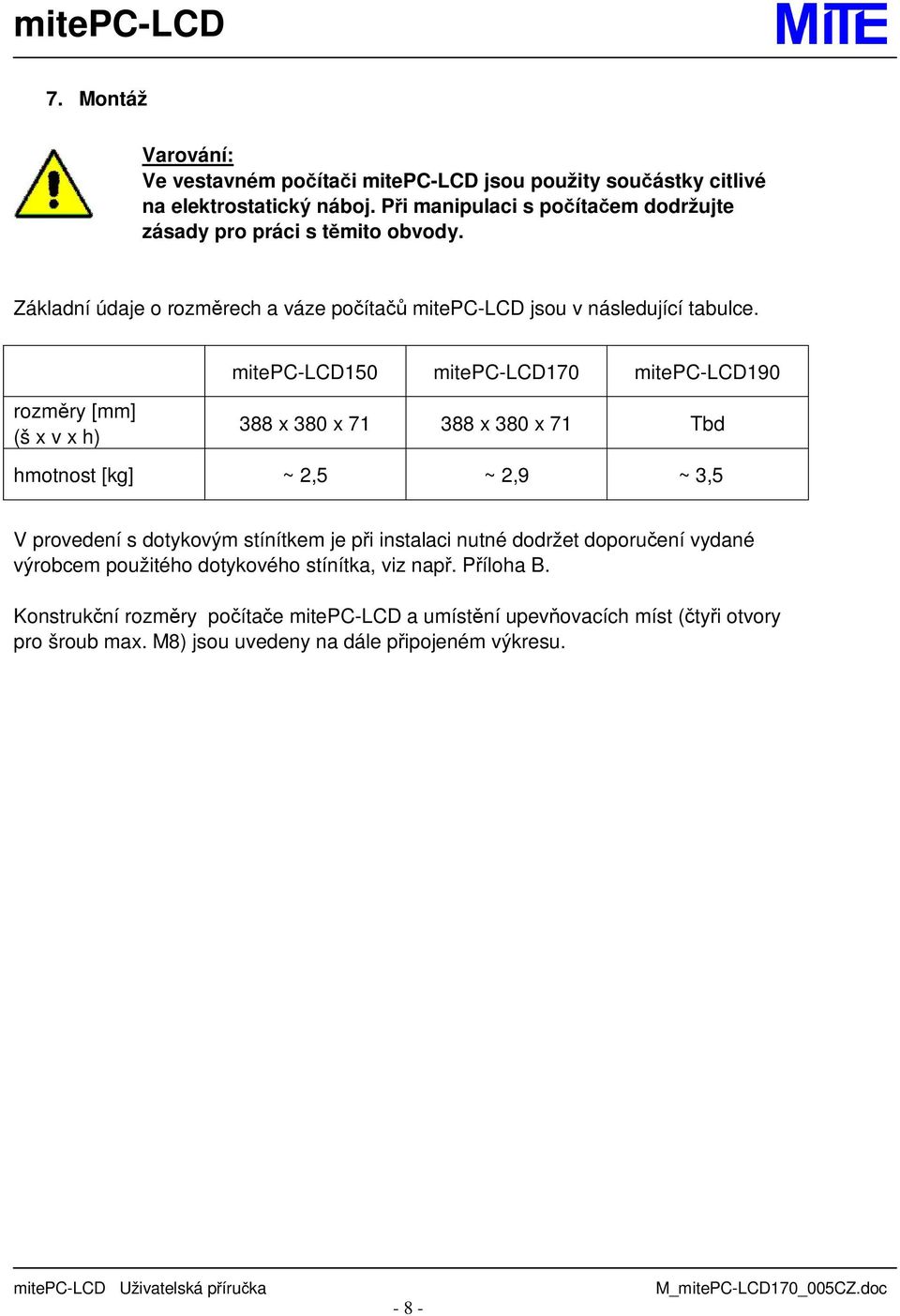

8 7. Montáž Varování: Ve vestavném počítači mitepc-lcd jsou použity součástky citlivé na elektrostatický náboj. Při manipulaci s počítačem dodržujte zásady pro práci s těmito obvody. Základní údaje o rozměrech a váze počítačů mitepc-lcd jsou v následující tabulce. mitepc-lcd150 mitepc-lcd170 mitepc-lcd190 rozměry [mm] (š x v x h) 388 x 380 x x 380 x 71 Tbd hmotnost [kg] ~ 2,5 ~ 2,9 ~ 3,5 V provedení s dotykovým stínítkem je při instalaci nutné dodržet doporučení vydané výrobcem použitého dotykového stínítka, viz např. Příloha B. Konstrukční rozměry počítače mitepc-lcd a umístění upevňovacích míst (čtyři otvory pro šroub max. M8) jsou uvedeny na dále připojeném výkresu

9 7.1 Skříně Schrack Konstrukční rozměry počítačů mitepc-lcd150, mitepc-lcd170 a mitepc-lcd190 jsou přizpůsobeny pro montáž do skříní Schrack. Výkresová dokumentace pro úpravu skříně je závislá na konkrétním typu LCD displeje a není součástí této dokumentace

10 7.2 Vestavba Konstrukce dovoluje vestavět počítače mitepc-lcd150, mitepc-lcd170 a mitepc-lcd190 do zařízení. Základní uchycovaní místa naznačují čtyři šrouby

11 7.3 Montážní výkres počítače mitepc-lcd

12 8. Chlazení Varování: Při umísťování embedded počítače mitepc-lcd je nutné vytvořit dostatečný volný prostor kolem šasi pro zajištění přirozeného chlazení. Především je nutné zajistit volné proudění vzduchu ve svislém směru. 8.1 Vestavba do skříně Schrack V závislosti na použitém CPU modulu a typu LCD a v souvislosti s další elektronikou vestavěnou do skříně, popř. jinými zdroji, které ovlivňují tepelné poměry uvnitř i vně skříně je třeba zajistit odpovídající chlazení. Jedná se především o případy, kdy je konstrukčně zajištěn odvod tepla přes tepelný rozváděč na počítačové desce na stěnu nebo vně skříně

13 Příloha A Rozmístění konektorů na desce mitepc-lp

14 Příloha B Doporučení výrobce dotykového stínítka

15 Příloha C Revize dokumentu Revize Datum Provedl Popis JN Vytvoření dokumentu
