1 KOMPONENTY PRO DOPRAVNÍKY magris NOVINKY 2013

2 Společnost Magris se může pochlubit více než padesátiletými zkušenostmi předního výrobce kloubových destičkových řetězů a příslušenství z oceli/nerezové oceli a termoplastové pryskyřice pro dopravní pásy používané v obalové technice, plnění lahví, ve sklářském, farmaceutickém, chemickém, potravinářském, strojírenském průmyslu apod. V současnosti pokračuje tým Magris v této činnosti vyvážením výrobků do celého světa prostřednictvím sítě kvalifikovaných zástupců a distributorů a také jsou udělovány krátké dodací lhůty zásluhou skladu, který obsahuje velká množství nejpožadovanějších položek (až metrů od každého typu řetězu); v krátké lhůtě lze také zabezpečit objednávky produktů mimo sklad a vyrobených na zakázku. Výběr materiálů pro řetězy pečlivě připravili a vyvinuli kvalifikovaní odborníci ve spolupráci s hlavními výrobci nerezové oceli a termoplastů a finální parametry jsou zajištěny zkouškami řetězů, které striktně odpovídají mezinárodním předpisům, např. pečlivými kontrolami prováděnými během všech výrobních fází, jejichž kvalita je neustále podporována technologickým výzkumem. Výrobní sortiment Magris pro dopravní pásy obsahuje: - Destičkové řetězy z oceli/nerezové oceli; - Destičkové řetězy z termoplastu; - Řetězová kola a napínací kola, oblouky, vodicí profily, příslušenství a komponenty z termoplastové pryskyřice. 2

3 Obsah Přímoběžné řetězy s pryžovými vložkami pro šikmé dopravníky SUPER G / DHG - HARD INOX - VERZE S NOVÝM TVAREM PRYŽE Zatáčkové destičkové řetězy s pryžovými vložkami pro šikmé dopravníky FLEX FMS G / NEW FLEX G MAG - HARD INOX - VERZE S NOVÝM TVAREM PRYŽE Termoplastové přímoběžné řetězy ŘADA 720 Termoplastové přímoběžné řetězy ŘADA 720 PTSE DVĚMA POZICIONÉRY Termoplastové přímoběžné řetězy ŘADA 7 Termoplastové přímoběžné řetězy ŘADA 7 PTSE DVĚMA POZICIONÉRY Kardanové termoplastové řetězy ŘADA 1500 Kardanové termoplastové řetězy - Příslušenství ČEPY OBROBENÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 720/720PT OBROBENÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 720/720PT OBROBENÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 7/720PT OBROBENÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 7/720PT OBROBENÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 600 OBROBENÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 1400 PŘÍMÁ VEDENÍ PRO ŘETĚZY TYPU TAB Řada /790TAB/880TAB/881TAB/8811TAB/882TAB/1843TAB/1873TAB/1874TAB PŘÍMÁ VEDENÍ PRO TYP ŘETĚZU S ÚKOSEM 8 Řada 80/881/8811/ Autor 1

4 Přímoběžné řetězy s pryžovými vložkami pro šikmé dopravníky VERZE S NOVÝM TVAREM PRYŽOVÝCH VLOŽEK KOV SMĚR SMĚR SMĚR SMĚR SMĚR SUPER G / DHG - HARD INOX ČEPY HB NEBO XHB NA PŘÁNÍ Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost s pryžovými vložkami. Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu 8 % niklu) (Super-G TAB). Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSHR 812 G K125 SSHR 812 G K325 SSHR 812 T G K325 Označení Magris SG Označení Magris SG Označení Magris SG.7.00.T40 SSH 812 G K450 SSH 812 G K600 SSH 812 G K750 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris SG Označení Magris SG Označení Magris SG (mm/ ") Tvrdost (HRC) GP RCC SSHR 812 G K125 31,8 11/4 2,8 75 1,20 SSHR 812 G K325 82,5 31/4 2,8 75 2,80 SSHR 812 T G K325 82,5 31/4 2,8 75 3,40 (mm/ ") Tvrdost (HRC) GP RCC SSH 812 G K ,3 41/2 1, ,50 SSH 812 G K ,4 6 1, ,40 SSH 812 G K ,5 71/2 1, , SSH 8127 G K750 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris SG SSH 802 G K750 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris SG (mm/ ") Tvrdost (HRC) GP RCC SSH 8127 G K ,5 71/2 1, ,35 (mm/ ") Tvrdost (HRC) GP RCC SSH 802 G K ,5 71/2 1, ,20 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů 2

5 Zatáčkové destičkové řetězy s pryžovými vložkami pro šikmé dopravníky VERZE S NOVÝM TVAREM PRYŽOVÝCH VLOŽEK SMĚR SMĚR KOV SMĚR SMĚR FLEX FMS G / NEW FLEX G MAG - HARD INOX Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost s pryžovými vložkami Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu 8 % niklu) (Flex RXMS - G). Čepy ze speciální nerez oceli třídy 400, magnetické a tepelně zpracované s cílem dosáhnout vysoké odolnosti. ČEPY HB NEBO XHB NA PŘÁNÍ SSH 881 G K325 SSH 881 G K450 SSH 881 G K750 SSH 881 T G K325 SSH 881 T G K450 SSH 881 T G K750 Označení Magris SG Označení Magris SG Označení Magris SG Označení Magris SG Označení Magris SG Označení Magris SG (mm/ ") Min. poloměr zatáčky SSH 881 G K325 82,5 31/ ,10 SSH 881 G K ,3 41/ ,80 SSH 881 G K ,5 71/ ,50 SSH 881 T G K325 82,5 31/ , SSH 881 T G K ,3 41/ ,00 SSH 881 T G K ,5 71/ ,70 SSH 881 M G K325 SSH 881 M G K750 Označení Magris SG Označení Magris SG (mm/ ") Min. poloměr zatáčky SSH 881 M G K325 82,5 31/ ,70 SSH 881 M G K ,5 71/ ,10 SSH 8817 M G K750 Označení Magris SG (mm/ ") Min. poloměr zatáčky SSH 8817 M G K ,5 71/ ,140 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů 3

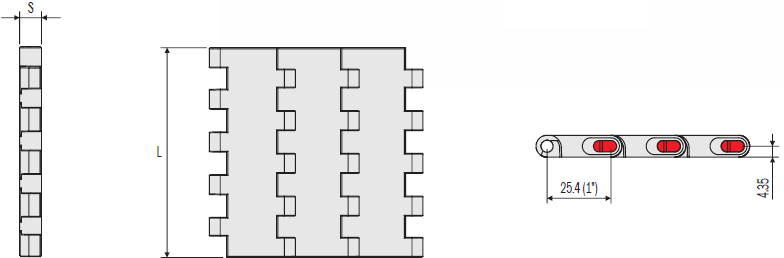

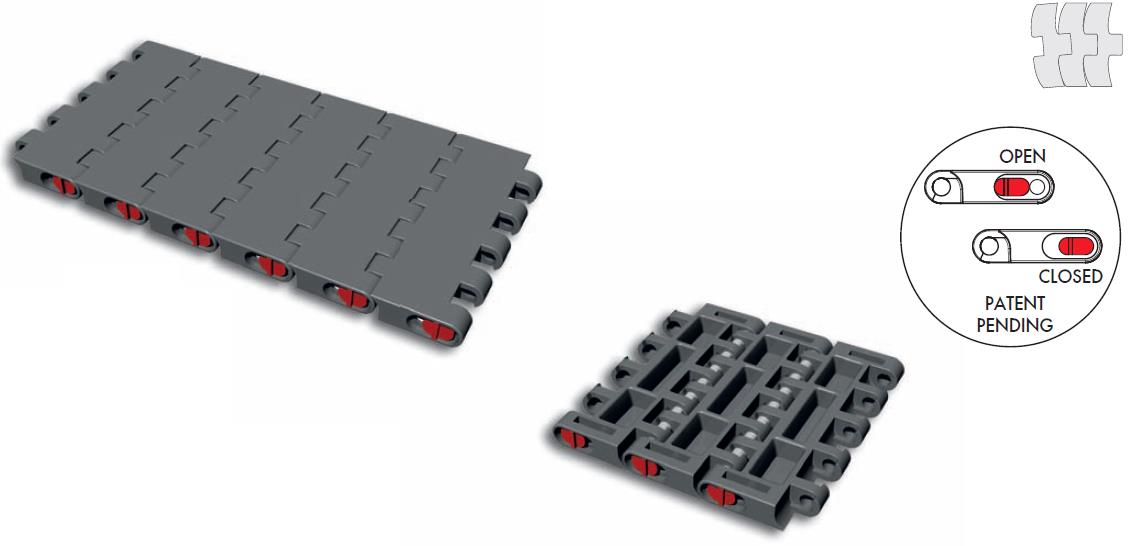

6 Termoplastové přímoběžné dopravní pásy ŘADA 720 STEJNÁ TLOUŠŤKA PLOŠINY JAKO U ZATÁČKOVÝCH ŘETĚZOVÝCH PÁSŮ ŘADY 780 OTEVŘENO PATENT PŘIHLÁŠEN ZAVŘENO NOVÝ SYSTÉM UZAMKNUTÍ ČEPU PLAST LFA 720 ACETALOVÁ PRYSKYŘICE S NÍZKÝM KOEFICIENTEM TŘENÍ Destičky ze samomazné acetalové pryskyřice s velmi malým třením, světle hnědá nebo modrá barva. Materiál čepu: PBT LFA 720 K325 Označení Magris LFA 720 K3 Označení Magris LFA 720 K335 Označení Magris LFA 720 K450 Označení Magris Tloušťka S LFA 720 K325 82,5 8,7 0,63 LFA 720 K3 83,8 8,7 0,65 LFA 720 K335 85,0 8,7 0,66 LFA 720 K ,3 8,7 0,87 Standardní dodávané délky: 120 roztečí = 10 stop = 3, 048 metrů SP 720 SUPER VÝKONNÁ ACETALOVÁ PRYSKYŘICE Destičky ze samomazné acetalové pryskyřice s velmi malým třením, šedá barva. Materiál čepu: PBT. SP 720 K325 Označení Magris SP 720 K3 Označení Magris SP 720 K335 Označení Magris SP 720 K450 Označení Magris Tloušťka S SP 720 K325 82,5 8,7 0,63 SP 720 K3 83,8 8,7 0,65 SP 720 K335 85,0 8,7 0,66 SP 720 K ,3 8,7 0,87 Standardní dodávané délky: 120 roztečí = 10 stop = 3, 048 metrů Další materiály: Materiál WRX, černá barva (PA) Materiál PBT, zelená barva (Polyester) Materiál AK, tmavě šedá barva nebo (POM s aramidovými vlákny), žlutá barva Materiál WAF, bílá barva (POM) Materiál PPB, bílá barva (PP) 4

7 Termoplastové přímoběžné dopravní pásy ŘADA 720 PT SE DVĚMA POZICIONÉRY STEJNÁ TLOUŠŤKA PLOŠINY JAKO U ZATÁČKOVÝCH ŘETĚZOVÝCH PÁSŮ ŘADY 780 OTEVŘENO PATENT PŘIHLÁŠEN ZAVŘENO NOVÝ SYSTÉM UZAMKNUTÍ ČEPU PLAST LFA 720 PT ACETALOVÁ PRYSKYŘICE S NÍZKÝM KOEFICIENTEM TŘENÍ Destičky ze samomazné acetalové pryskyřice s velmi malým třením, světle hnědá nebo modrá barva. Materiál čepu: PBT SP 720 PT SUPER VÝKONNÁ ACETALOVÁ PRYSKYŘICE Destičky ze samomazné acetalové pryskyřice s velmi malým třením, šedá barva. Materiál čepu: PBT. LFA 720 PT K325 LFA 720 PT K3 LFA 720 PT K335 LFA 720 PT K450 Označení Magris PT Označení Magris PT Označení Magris PT Označení Magris PT SP 720 K325 SP 720 K3 SP 720 K335 SP 720 K450 Označení Magris PT Označení Magris PT Označení Magris PT Označení Magris PT Tloušťka S LFA 720 PT K325 82,5 8,7 0,64 LFA 720 PT K3 83,8 8,7 0,66 LFA 720 PT K335 85,0 8,7 0,67 LFA 720 PT K ,5 8,7 0,88 Standardní dodávané délky: 120 roztečí = 10 stop = 3, 048 metrů Tloušťka S SP 720 PT K325 82,5 8,7 0,63 SP 720 PT K3 83,8 8,7 0,65 SP 720 PT K335 85,0 8,7 0,66 SP 720 PT K ,5 8,7 0,87 Standardní dodávané délky: 120 roztečí = 10 stop = 3, 048 metrů Další materiály: Materiál WRX, černá barva (PA) Materiál PBT, zelená barva (Polyester) Materiál AK, tmavě šedá barva nebo (POM s aramidovými vlákny), žlutá barva Materiál WAF, bílá barva (POM) Materiál PPB, bílá barva (PP) 5

8 Termoplastové přímoběžné dopravní pásy ŘADA 7 STEJNÁ TLOUŠŤKA PLOŠINY JAKO U ZATÁČKOVÝCH ŘETĚZOVÝCH PÁSŮ ŘADY 780 OTEVŘENO ZAVŘENO PATENT PŘIHLÁŠEN NOVÝ SYSTÉM UZAMKNUTÍ ČEPU PLAST LFA 7 ACETALOVÁ PRYSKYŘICE S NÍZKÝM KOEFICIENTEM TŘENÍ Destičky ze samomazné acetalové pryskyřice s velmi malým třením, světle hnědá nebo modrá barva. Materiál čepu: PBT LFA 7 K325 Označení Magris LFA 7 K3 Označení Magris LFA 7 K335 Označení Magris LFA 7 K450 Označení Magris Tloušťka S LFA 7 K325 82,5 12,7 1,18 LFA 7 K3 83,8 12,7 1,20 LFA 7 K335 85,0 12,7 1,22 LFA 7 K ,5 12,7 1,64 Standardní dodávané délky: 120 roztečí = 10 stop = 3, 048 metrů SP 7 SUPER VÝKONNÁ ACETALOVÁ PRYSKYŘICE Destičky ze samomazné acetalové pryskyřice s velmi malým třením, šedá barva. Materiál čepu: PBT. SP 7 K325 Označení Magris SP 7 K3 Označení Magris SP 7 K335 Označení Magris SP 7 K450 Označení Magris Tloušťka S SP 7 K325 82,5 12,7 1,18 SP 7 K3 83,8 12,7 1,20 SP 7 K335 85,0 12,7 1,22 SP 7 K ,5 12,7 1,64 Standardní dodávané délky: 120 roztečí = 10 stop = 3, 048 metrů Další materiály: Materiál WRX, černá barva (PA) Materiál PBT, zelená barva (Polyester) Materiál AK, tmavě šedá barva nebo (POM s aramidovými vlákny), žlutá barva Materiál WAF, bílá barva (POM) Materiál PPB, bílá barva (PP) 6

9 Termoplastové přímoběžné dopravní pásy ŘADA 7 PT SE DVĚMA POZICIONÉRY STEJNÁ TLOUŠŤKA PLOŠINY JAKO U ZATÁČKOVÝCH ŘETĚZOVÝCH PÁSŮ ŘADY 780 OTEVŘENO ZAVŘENO PATENT PŘIHLÁŠEN NOVÝ SYSTÉM UZAMKNUTÍ ČEPU PLAST LFA 7 PT ACETALOVÁ PRYSKYŘICE S NÍZKÝM KOEFICIENTEM TŘENÍ Destičky ze samomazné acetalové pryskyřice s velmi malým třením, světle hnědá nebo modrá barva. Materiál čepu: PBT SP 7 PT SUPER VÝKONNÁ ACETALOVÁ PRYSKYŘICE Destičky ze samomazné acetalové pryskyřice s velmi malým třením, šedá barva. Materiál čepu: PBT. LFA 7 PT K325 LFA 7 PT K3 LFA 7 PT K335 LFA 7 PT K450 Označení Magris PT Označení Magris PT Označení Magris PT Označení Magris PT SP 7 PT K325 SP 7 PT K3 SP 7 PT K335 SP 7 PT K450 Označení Magris PT Označení Magris PT Označení Magris PT Označení Magris PT Tloušťka S LFA 7 PT K325 82,5 12,7 1,19 LFA 7 PT K3 83,8 12,7 1,21 LFA 7 PT K335 85,0 12,7 1,23 LFA 7 PT K ,5 12,7 1,65 Standardní dodávané délky: 120 roztečí = 10 stop = 3, 048 metrů Tloušťka S SP 7 PT K325 82,5 12,7 1,18 SP 7 PT K3 83,8 12,7 1,20 SP 7 PT K335 85,0 12,7 1,22 SP 7 PT K ,5 12,7 1,64 Standardní dodávané délky: 120 roztečí = 10 stop = 3, 048 metrů Další materiály: Materiál WRX, černá barva (PA) Materiál PBT, zelená barva (Polyester) Materiál AK, tmavě šedá barva nebo (POM s aramidovými vlákny), žlutá barva Materiál WAF, bílá barva (POM) Materiál PPB, bílá barva (PP) 7

10 Kardanové termoplastové řetězy ŘADA 1500 WLF 1500 ACETALOVÁ PRYSKYŘICE S NÍZKÝM KOEFICIENTEM TŘENÍ Destičky ze samomazné acetalové pryskyřice, bílá barva. Čepy ze speciální austenitické chromniklové nerez oceli, mechanicky zpevněné pro dosažení vysoké odolnosti. WFL 1500 Označení Magris 1500.WA Poloměr R GC přímý GC oblouk WFL ,37 Standardní dodávané délky = 122 roztečí = 20 stop = 6,10 metrů. PLAST Kardanové termoplastové řetězy - Příslušenství ČEPY Jsou k dispozici pro řadu 1500, 1700, 1700TAB, 1701, 1701TAB, 1702, Čepy ze samomazné acetalové pryskyřice nebo polypropylenu s nízkým koeficientem tření, bílá barva. Označení kardanových termoplastových řetětezů + M Příklad: 1702.WA.M Při objednávání uveďte požadovanou vzdálenost mezi čepy. 8

11 POTRAVINÁŘSKÝ PRŮMYSL SCHVÁLENO FDA

12 OBROBENÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 720/720PT Dělená řetězová kola materiál: polyamid PA bílý - šroub z nerezové oceli Klínová drážka UNI PŘÍSLUŠENSTVÍ OZNAČENÍ Z De Dp A Df S11E1218 S11E S11E ,00 98,14 44,7 S11E S11E S11E1418 S11E S11E ,00 114,18 52,7 S11E S11E S11E1618 S11E S11E ,00 1,20 60,7 S11E S11E S11E1818 S11E S11E ,00 146,27 68,8 S11E S11E S11E2018 S11E S11E ,00 162,37 76,8 S11E S11E * holá díra Dělené hnané kotouče materiál: polyamid PA bílý - šroub z nerezové oceli OZNAČENÍ Z De Dp A Df R11E1218 R11E R11E ,00 98,14 44,7 R11E R11E R11E1418 R11E R11E ,00 114,18 52,7 R11E R11E R11E1618 R11E R11E ,00 1,20 60,7 R11E R11E R11E1818 R11E R11E ,00 146,27 68,8 R11E R11E R11E2018 R11E R11E ,00 162,37 76,8 R11E R11E * holá díra 10

13 VSTŘIKOVANÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 720/720PT Dělená řetězová kola materiál: zesílený polyamid - šroub z nerezové oceli Klínová drážka UNI OZNAČENÍ Z De Dp A Df S10E14 S10E ,00 114,18 52,70 35 S10E S10E16 S10E ,00 1,20 60,70 S10E S10E S10E18 S10E ,00 146, 68,80 S10E S10E S10E20 S10E ,00 162,40 76,80 S10E S10E PŘÍSLUŠENSTVÍ Dělené hnané kotouče materiál: zesílený polyamid - šroub z nerezové oceli OZNAČENÍ Z De Dp A Df R10E14 R10E ,00 114,18 52,70 35 R10E R10E16 R10E ,00 1,20 60,70 R10E R10E R10E18 R10E ,00 146, 68,80 R10E R10E R10E20 R10E ,00 162,40 76,80 R10E R10E

14 OBROBENÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 7/720PT Dělená řetězová kola materiál: polyamid PA bílý - šroub z nerezové oceli Klínová drážka UNI PŘÍSLUŠENSTVÍ OZNAČENÍ Z De Dp A Df S11H1218 S11H S11H ,90 98,14 42,7 S11H S11H S11H1318 S11H S11H ,54 106,14 46,7 S11H S11H S11H1418 S11H S11H ,00 114,18 50,7 S11H S11H S11H1518 S11H S11H ,60 122,2 54,6 S11H S11H S11H1618 S11H S11H ,00 1,2 58,7 S11H S11H S11H1818 S11H S11H ,00 146,28 66,7 S11H S11H Dělené hnané kotouče materiál: polyamid PA bílý - šroub z nerezové oceli S11H1818 S11H S11H ,00 162,37 74,8 S11H S11H S11H1818 S11H S11H ,00 170,42 78,9 S11H S11H * holá díra OZNAČENÍ Z De Dp A Df R11H1218 R11H R11H ,90 98,14 42,7 R11H R11H R11H1318 R11H R11H ,54 106,14 46,7 R11H R11H R11H1418 R11H R11H ,00 114,18 50,7 R11H R11H R11H1518 R11H R11H ,60 122,2 54,6 R11H R11H R11H1618 R11H R11H ,00 1,2 58,7 R11H R11H R11H1818 R11H R11H ,00 146,28 66,7 R11H R11H R11H1818 R11H R11H ,00 162,37 74,8 R11H R11H R11H1818 R11H R11H ,00 170,42 78,9 R11H R11H * holá díra

15 VSTŘIKOVANÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 7/720PT Dělená řetězová kola materiál: zesílený polyamid - šroub z nerezové oceli Klínová drážka UNI OZNAČENÍ Z De Dp A Df S10H14 S10H ,68 114,18 50,70 35 S10H S10H16 S10H ,00 1,2 58,70 S10H S10H S10H18 S10H ,00 146,3 66,70 S10H S10H S10H20 S10H ,00 162,4 74,80 S10H S10H PŘÍSLUŠENSTVÍ Dělené hnané kotouče materiál: zesílený polyamid - šroub z nerezové oceli OZNAČENÍ Z De Dp A Df R10H14 R10H ,68 114,18 50,7 35 R10H R10H16 R10H ,00 1,2 58,7 R10H R10H R10H18 R10H ,00 146,3 66,7 R10H R10H R10H20 R10H ,00 162,4 74,8 R10H R10H

16 OBROBENÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 600 Dělená řetězová kola materiál: polyamid - šroub z nerezové oceli Klínová drážka UNI OZNAČENÍ Z De Dp DM Df S11C ,0 172, * S11C ,0 215, * S11C ,0 256, * S11C ,0 297, * * holá díra PŘÍSLUŠENSTVÍ OBROBENÁ ŘETĚZOVÁ KOLA a HNANÉ KOTOUČE Řada 1400 Standardní materiál řetězových kol a hnaných kotoučů: polyamid OZNAČENÍ Z De Dp DM Df S01D * S01D * * holá díra 14

17 PŘÍMÁ VEDENÍ PRO ŘETĚZY TYPU TAB Řada /790TAB/880TAB/881TAB/8811TAB/882TAB/1843TAB/ 1873TAB/1874TAB TYP ŘETĚZU 880TAB K TAB K TAB K TAB K3 790TAB K3 880TAB K3 880TAB K TAB K TAB K TAB K TAB K TAB K750 ŠÍŘKA OZNAČENÍ VEDENÍ 82,5 ST ,8 ST ,3 ST ,5 ST A B C D E F ,5 882TAB K ,3 ST TAB K ,5 ST TAB K ST TAB K1200 4,8 ST T K125 31,8 ST , T K200 50,8 ST , T K325 82,5 ST , ,5 1873/1874 T K325 82,5 ST /1874 T K ,3 ST /1874 T K ST /1874 T K ,5 ST /1874 T K ST /1874 T K1200 4,8 ST Dodávka: 1 kus; tažné a vratné sekce a vratné desky se dodávají samostatně TAŽNÁ VRATNÁ PŘÍMÁ VEDENÍ PRO TYP ŘETĚZU S 8 ÚKOSEM Řada 879/880/881/8811/882 PŘÍSLUŠENSTVÍ TYP ŘETĚZU K K K K K K K K K750 ŠÍŘKA OZNAČENÍ VEDENÍ OZN. OZNAČENÍ DESKY 82,5 SB RB ,3 SB RB ,5 SB RB K ,3 SB RB K ,5 SB RB K ,0 SB RB Dodávka: 1 kus; tažné a vratné sekce a vratné desky se dodávají samostatně. A TAŽNÁ VRATNÁ DESKA ÚKOS VŽDY KONTROLUJTE ROZMĚR A ÚKOS 15

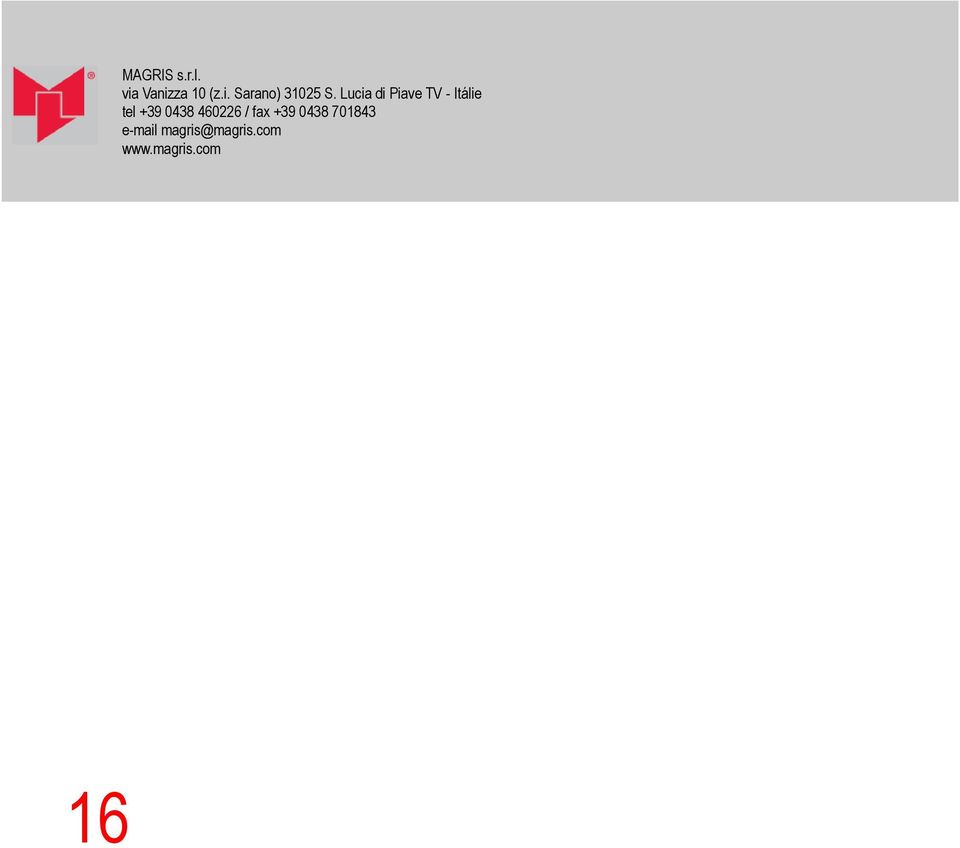

18 16 MAGRIS s.r.l. via Vanizza 10 (z.i. Sarano) S. Lucia di Piave TV - Itálie tel / fax magris@magris.com
