1 Návod k použití KGN 36S51 KGN 36S55 KGN 36S56 Q4ACZM1260 1

2 Obsah Pokyny k likvidaci...3 Bezpečnostní a výstražné pokyny...4 Seznámení se spotřebičem...6 Ovládací panel...6 Zvláštní funkce...8 Připojení spotřebiče...9 Zapnutí spotřebiče...10 Nastavení teploty...10 Varovný tón...10 Vybavení...11 Uspořádání potravin...12 Zmrazování čerstvých potravin...12 Zmrazování a skladování...13 Supermrazení...14 Superchlazení...14 Max. mrazicí kapacita...14 Rozmrazování potravin...15 Vypnutí a odstavení spotřebiče...15 Čištění spotřebiče...15 Úspora energie...16 Provozní zvuky...16 Osvětlení...16 Odstraňování drobných závad svépomocí...17 Autorizovaný servis...18 Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. 2

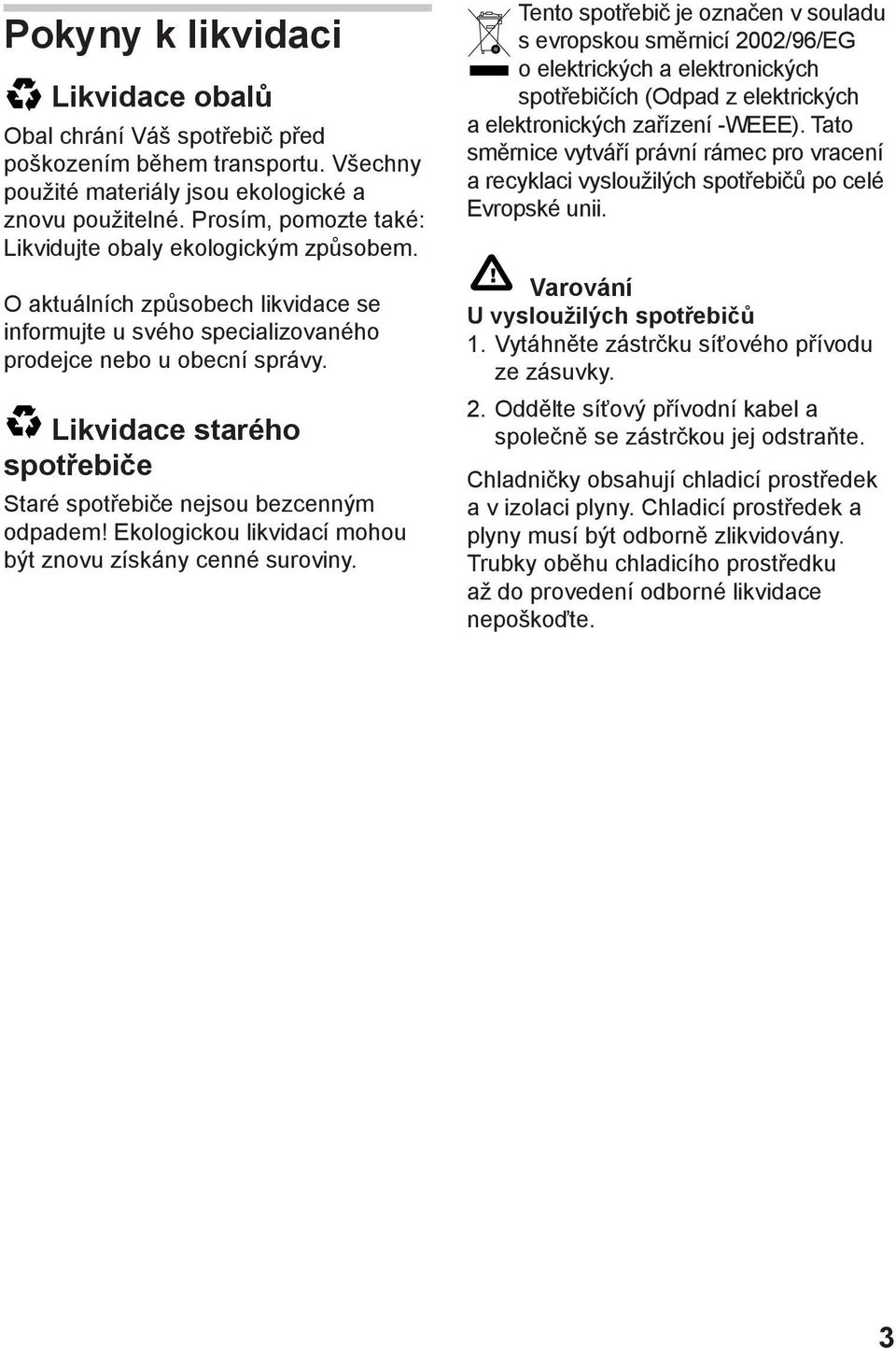

3 Pokyny k likvidaci Likvidace obalů Obal chrání Váš spotřebič před poškozením během transportu. Všechny použité materiály jsou ekologické a znovu použitelné. Prosím, pomozte také: Likvidujte obaly ekologickým způsobem. O aktuálních způsobech likvidace se informujte u svého specializovaného prodejce nebo u obecní správy. Likvidace starého spotřebiče Staré spotřebiče nejsou bezcenným odpadem! Ekologickou likvidací mohou být znovu získány cenné suroviny. Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/EG o elektrických a elektronických spotřebičích (Odpad z elektrických a elektronických zařízení -WEEE). Tato směrnice vytváří právní rámec pro vracení a recyklaci vysloužilých spotřebičů po celé Evropské unii. Varování U vysloužilých spotřebičů 1. Vytáhněte zástrčku síťového přívodu ze zásuvky. 2. Oddělte síťový přívodní kabel a společně se zástrčkou jej odstraňte. Chladničky obsahují chladicí prostředek a v izolaci plyny. Chladicí prostředek a plyny musí být odborně zlikvidovány. Trubky oběhu chladicího prostředku až do provedení odborné likvidace nepoškoďte. 3

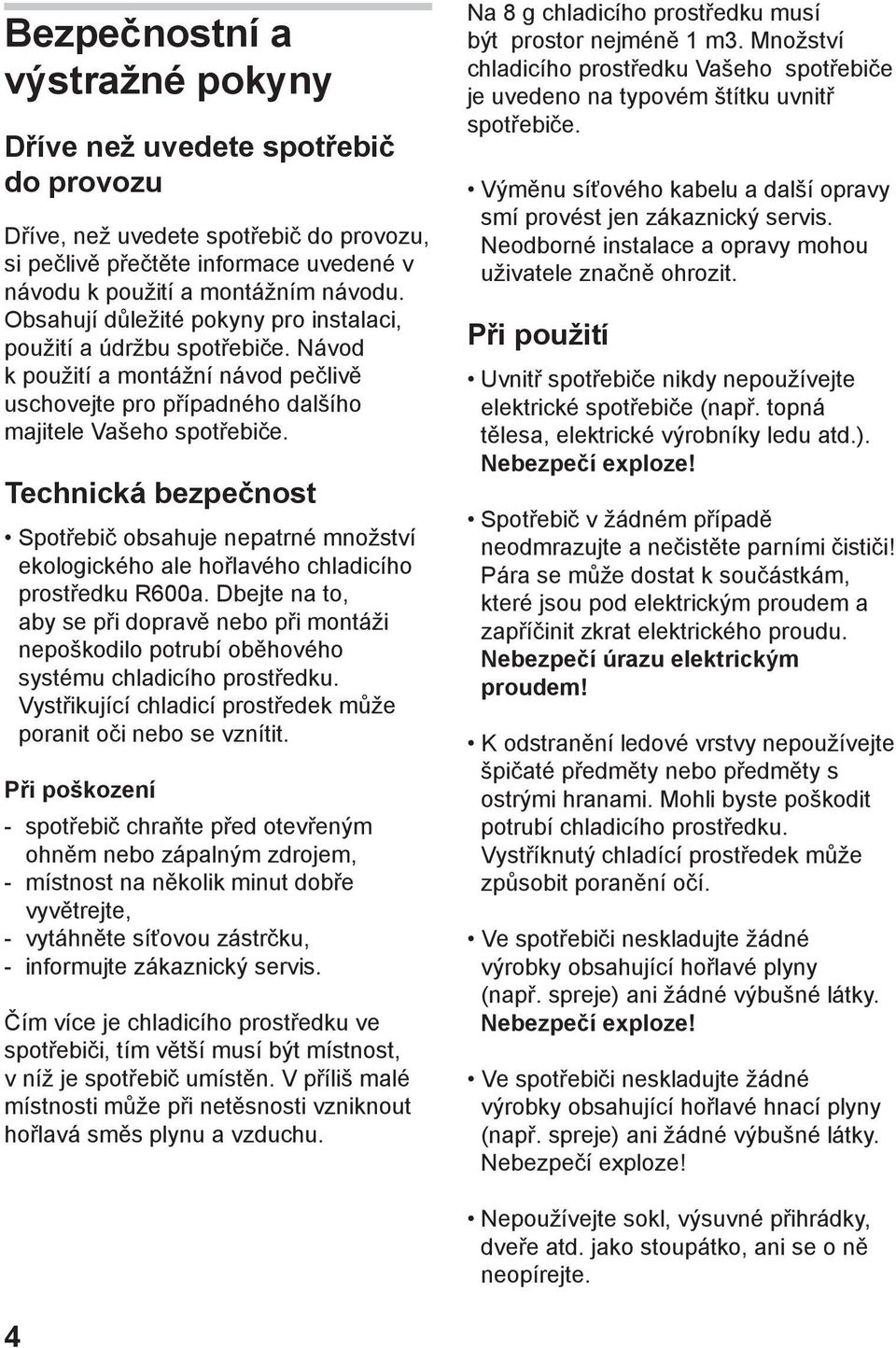

4 Bezpečnostní a výstražné pokyny Dříve než uvedete spotřebič do provozu Dříve, než uvedete spotřebič do provozu, si pečlivě přečtěte informace uvedené v návodu k použití a montážním návodu. Obsahují důležité pokyny pro instalaci, použití a údržbu spotřebiče. Návod k použití a montážní návod pečlivě uschovejte pro případného dalšího majitele Vašeho spotřebiče. Technická bezpečnost Spotřebič obsahuje nepatrné množství ekologického ale hořlavého chladicího prostředku R600a. Dbejte na to, aby se při dopravě nebo při montáži nepoškodilo potrubí oběhového systému chladicího prostředku. Vystřikující chladicí prostředek může poranit oči nebo se vznítit. Při poškození - spotřebič chraňte před otevřeným ohněm nebo zápalným zdrojem, - místnost na několik minut dobře vyvětrejte, - vytáhněte síťovou zástrčku, - informujte zákaznický servis. Čím více je chladicího prostředku ve spotřebiči, tím větší musí být místnost, v níž je spotřebič umístěn. V příliš malé místnosti může při netěsnosti vzniknout hořlavá směs plynu a vzduchu. Na 8 g chladicího prostředku musí být prostor nejméně 1 m3. Množství chladicího prostředku Vašeho spotřebiče je uvedeno na typovém štítku uvnitř spotřebiče. Výměnu síťového kabelu a další opravy smí provést jen zákaznický servis. Neodborné instalace a opravy mohou uživatele značně ohrozit. Při použití Uvnitř spotřebiče nikdy nepoužívejte elektrické spotřebiče (např. topná tělesa, elektrické výrobníky ledu atd.). Nebezpečí exploze! Spotřebič v žádném případě neodmrazujte a nečistěte parními čističi! Pára se může dostat k součástkám, které jsou pod elektrickým proudem a zapříčinit zkrat elektrického proudu. Nebezpečí úrazu elektrickým proudem! K odstranění ledové vrstvy nepoužívejte špičaté předměty nebo předměty s ostrými hranami. Mohli byste poškodit potrubí chladicího prostředku. Vystříknutý chladící prostředek může způsobit poranění očí. Ve spotřebiči neskladujte žádné výrobky obsahující hořlavé plyny (např. spreje) ani žádné výbušné látky. Nebezpečí exploze! Ve spotřebiči neskladujte žádné výrobky obsahující hořlavé hnací plyny (např. spreje) ani žádné výbušné látky. Nebezpečí exploze! Nepoužívejte sokl, výsuvné přihrádky, dveře atd. jako stoupátko, ani se o ně neopírejte. 4

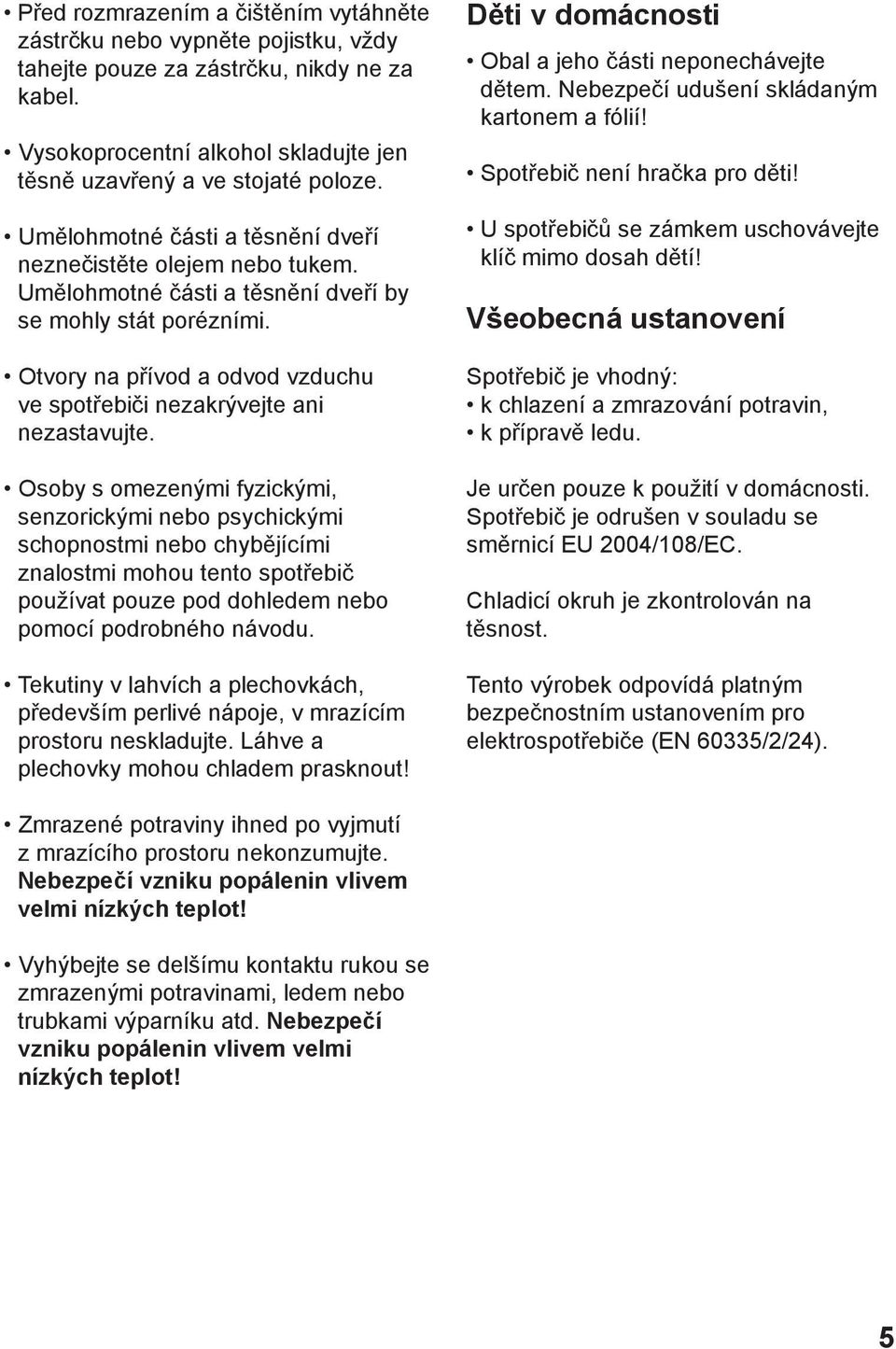

5 Před rozmrazením a čištěním vytáhněte zástrčku nebo vypněte pojistku, vždy tahejte pouze za zástrčku, nikdy ne za kabel. Vysokoprocentní alkohol skladujte jen těsně uzavřený a ve stojaté poloze. Umělohmotné části a těsnění dveří neznečistěte olejem nebo tukem. Umělohmotné části a těsnění dveří by se mohly stát porézními. Otvory na přívod a odvod vzduchu ve spotřebiči nezakrývejte ani nezastavujte. Osoby s omezenými fyzickými, senzorickými nebo psychickými schopnostmi nebo chybějícími znalostmi mohou tento spotřebič používat pouze pod dohledem nebo pomocí podrobného návodu. Tekutiny v lahvích a plechovkách, především perlivé nápoje, v mrazícím prostoru neskladujte. Láhve a plechovky mohou chladem prasknout! Děti v domácnosti Obal a jeho části neponechávejte dětem. Nebezpečí udušení skládaným kartonem a fólií! Spotřebič není hračka pro děti! U spotřebičů se zámkem uschovávejte klíč mimo dosah dětí! Všeobecná ustanovení Spotřebič je vhodný: k chlazení a zmrazování potravin, k přípravě ledu. Je určen pouze k použití v domácnosti. Spotřebič je odrušen v souladu se směrnicí EU 2004/108/EC. Chladicí okruh je zkontrolován na těsnost. Tento výrobek odpovídá platným bezpečnostním ustanovením pro elektrospotřebiče (EN 60335/2/24). Zmrazené potraviny ihned po vyjmutí z mrazícího prostoru nekonzumujte. Nebezpečí vzniku popálenin vlivem velmi nízkých teplot! Vyhýbejte se delšímu kontaktu rukou se zmrazenými potravinami, ledem nebo trubkami výparníku atd. Nebezpečí vzniku popálenin vlivem velmi nízkých teplot! 5

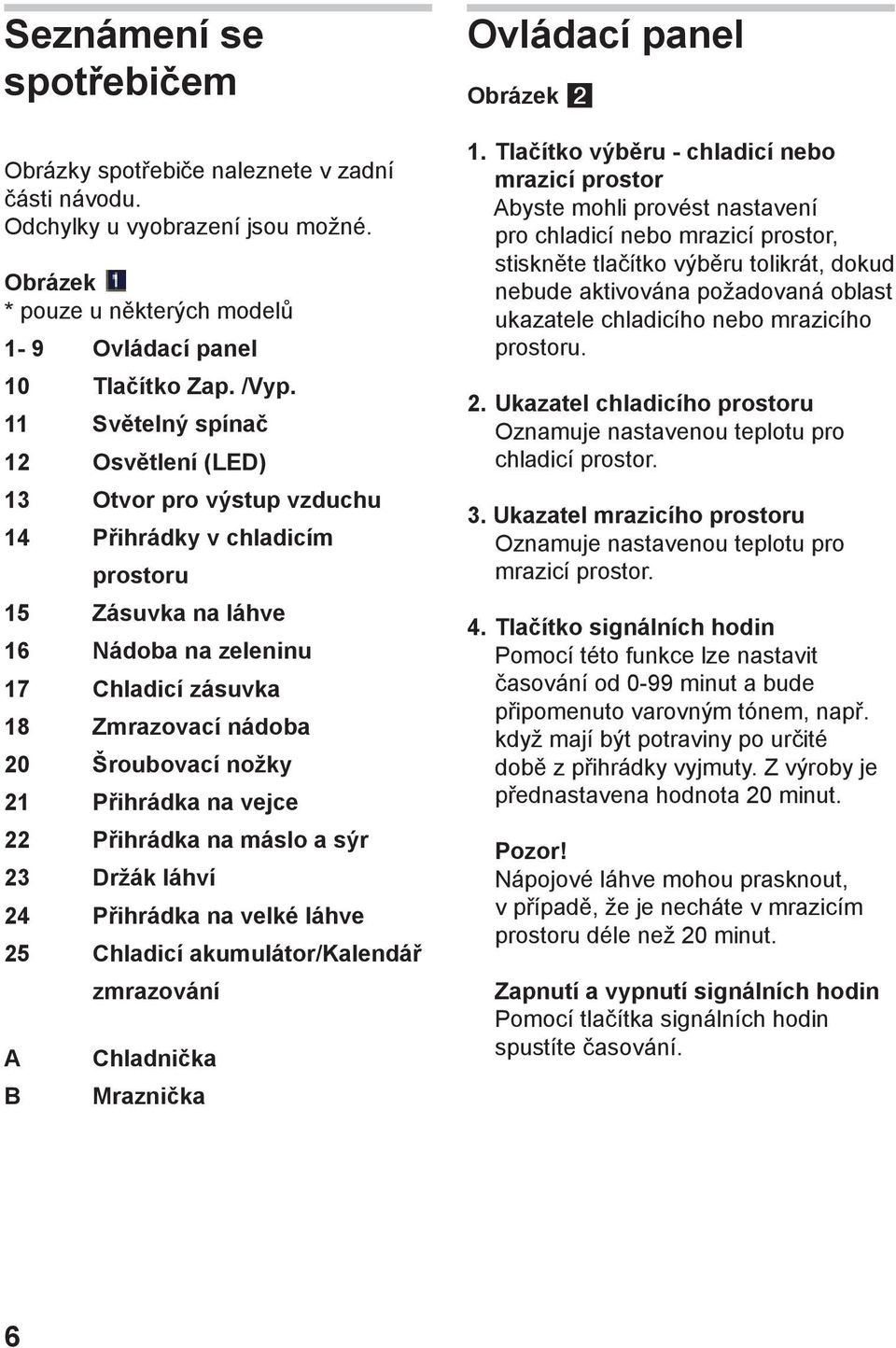

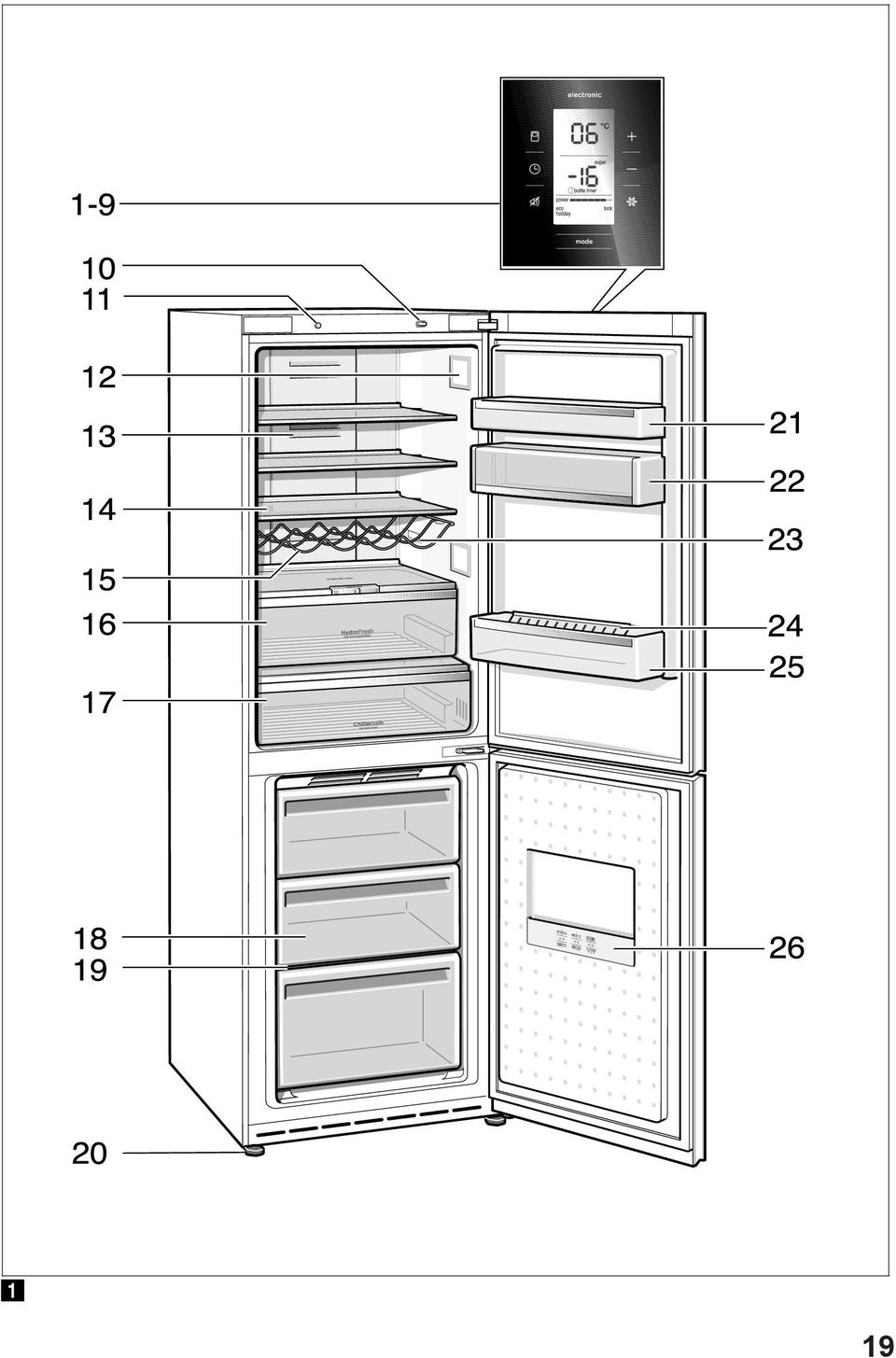

6 Seznámení se spotřebičem Obrázky spotřebiče naleznete v zadní části návodu. Odchylky u vyobrazení jsou možné. Obrázek * pouze u některých modelů 1-9 Ovládací panel 10 Tlačítko Zap. /Vyp. 11 Světelný spínač 12 Osvětlení (LED) 13 Otvor pro výstup vzduchu 14 Přihrádky v chladicím prostoru 15 Zásuvka na láhve 16 Nádoba na zeleninu 17 Chladicí zásuvka 18 Zmrazovací nádoba 20 Šroubovací nožky 21 Přihrádka na vejce 22 Přihrádka na máslo a sýr 23 Držák láhví 24 Přihrádka na velké láhve 25 Chladicí akumulátor/kalendář zmrazování A B Chladnička Mraznička Ovládací panel Obrázek 1. Tlačítko výběru - chladicí nebo mrazicí prostor Abyste mohli provést nastavení pro chladicí nebo mrazicí prostor, stiskněte tlačítko výběru tolikrát, dokud nebude aktivována požadovaná oblast ukazatele chladicího nebo mrazicího prostoru. 2. Ukazatel chladicího prostoru Oznamuje nastavenou teplotu pro chladicí prostor. 3. Ukazatel mrazicího prostoru Oznamuje nastavenou teplotu pro mrazicí prostor. 4. Tlačítko signálních hodin Pomocí této funkce lze nastavit časování od 0-99 minut a bude připomenuto varovným tónem, např. když mají být potraviny po určité době z přihrádky vyjmuty. Z výroby je přednastavena hodnota 20 minut. Pozor! Nápojové láhve mohou prasknout, v případě, že je necháte v mrazicím prostoru déle než 20 minut. Zapnutí a vypnutí signálních hodin Pomocí tlačítka signálních hodin spustíte časování. 6

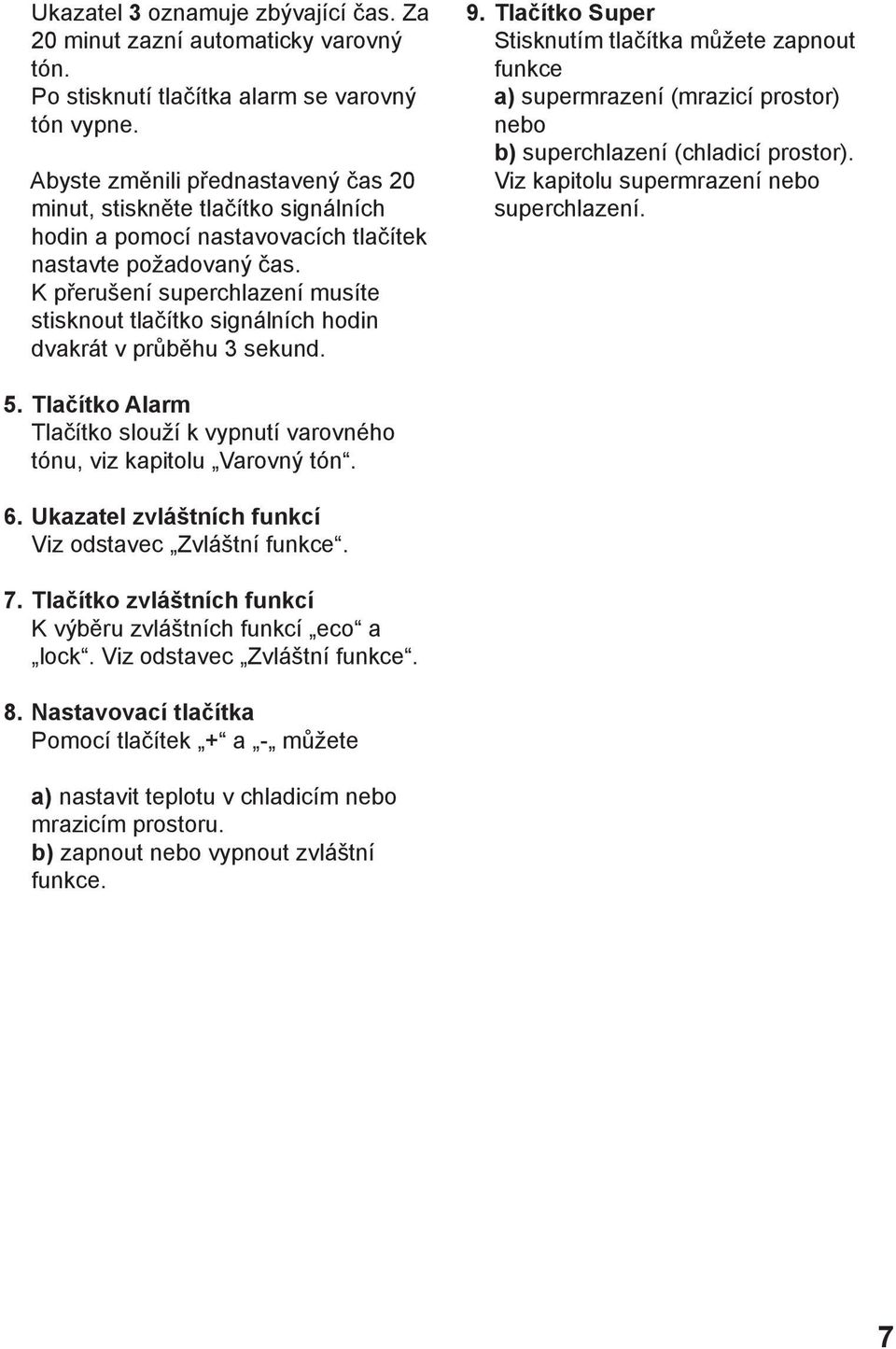

7 Ukazatel 3 oznamuje zbývající čas. Za 20 minut zazní automaticky varovný tón. Po stisknutí tlačítka alarm se varovný tón vypne. Abyste změnili přednastavený čas 20 minut, stiskněte tlačítko signálních hodin a pomocí nastavovacích tlačítek nastavte požadovaný čas. K přerušení superchlazení musíte stisknout tlačítko signálních hodin dvakrát v průběhu 3 sekund. 9. Tlačítko Super Stisknutím tlačítka můžete zapnout funkce a) supermrazení (mrazicí prostor) nebo b) superchlazení (chladicí prostor). Viz kapitolu supermrazení nebo superchlazení. 5. Tlačítko Alarm Tlačítko slouží k vypnutí varovného tónu, viz kapitolu Varovný tón. 6. Ukazatel zvláštních funkcí Viz odstavec Zvláštní funkce. 7. Tlačítko zvláštních funkcí K výběru zvláštních funkcí eco a lock. Viz odstavec Zvláštní funkce. 8. Nastavovací tlačítka Pomocí tlačítek + a - můžete a) nastavit teplotu v chladicím nebo mrazicím prostoru. b) zapnout nebo vypnout zvláštní funkce. 7

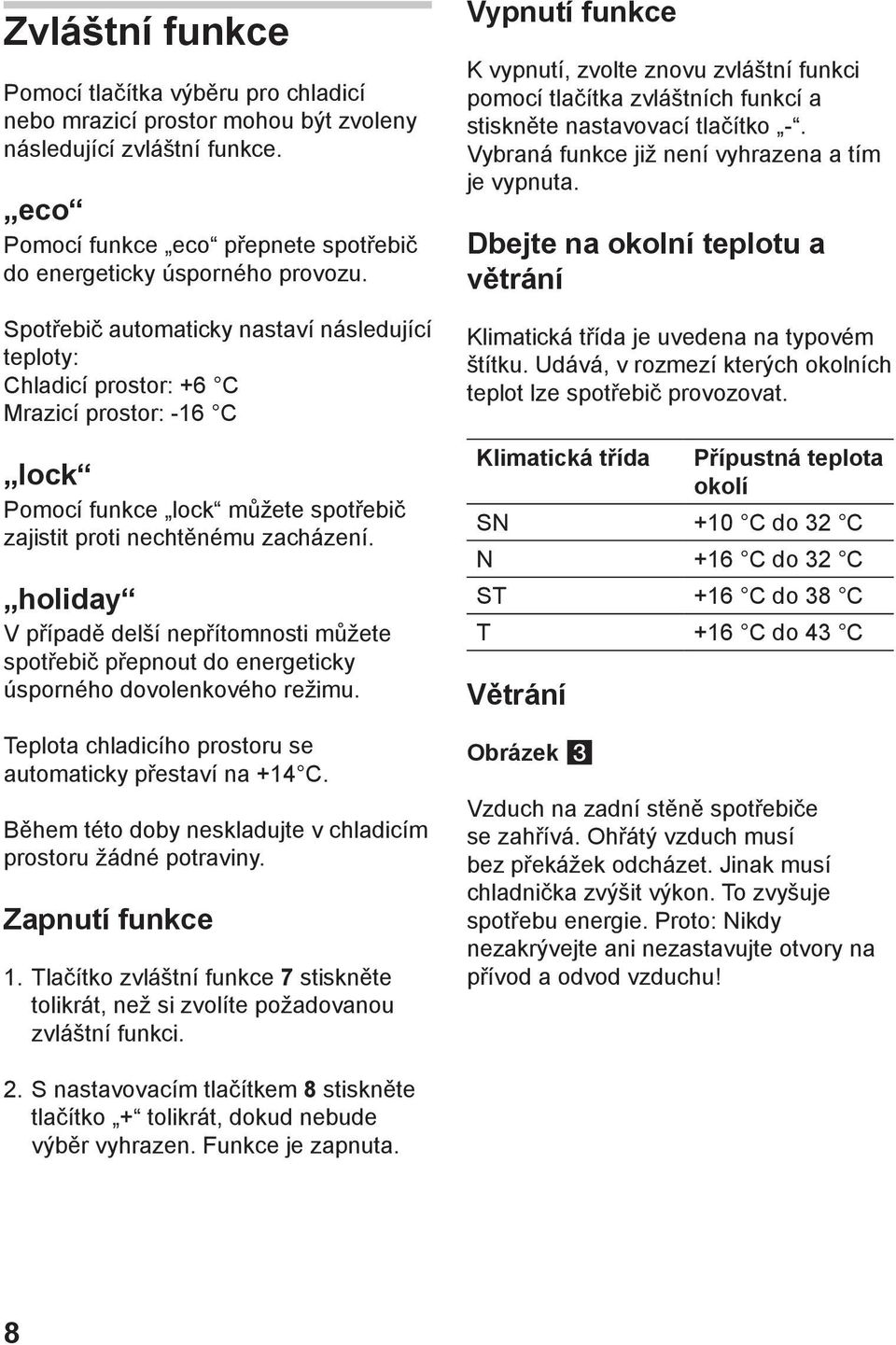

8 Zvláštní funkce Pomocí tlačítka výběru pro chladicí nebo mrazicí prostor mohou být zvoleny následující zvláštní funkce. eco Pomocí funkce eco přepnete spotřebič do energeticky úsporného provozu. Spotřebič automaticky nastaví následující teploty: Chladicí prostor: +6 C Mrazicí prostor: -16 C lock Pomocí funkce lock můžete spotřebič zajistit proti nechtěnému zacházení. holiday V případě delší nepřítomnosti můžete spotřebič přepnout do energeticky úsporného dovolenkového režimu. Teplota chladicího prostoru se automaticky přestaví na +14 C. Během této doby neskladujte v chladicím prostoru žádné potraviny. Zapnutí funkce 1. Tlačítko zvláštní funkce 7 stiskněte tolikrát, než si zvolíte požadovanou zvláštní funkci. Vypnutí funkce K vypnutí, zvolte znovu zvláštní funkci pomocí tlačítka zvláštních funkcí a stiskněte nastavovací tlačítko -. Vybraná funkce již není vyhrazena a tím je vypnuta. Dbejte na okolní teplotu a větrání Klimatická třída je uvedena na typovém štítku. Udává, v rozmezí kterých okolních teplot lze spotřebič provozovat. Klimatická třída Přípustná teplota okolí SN +10 C do 32 C N +16 C do 32 C ST +16 C do 38 C T +16 C do 43 C Větrání Obrázek Vzduch na zadní stěně spotřebiče se zahřívá. Ohřátý vzduch musí bez překážek odcházet. Jinak musí chladnička zvýšit výkon. To zvyšuje spotřebu energie. Proto: Nikdy nezakrývejte ani nezastavujte otvory na přívod a odvod vzduchu! 2. S nastavovacím tlačítkem 8 stiskněte tlačítko + tolikrát, dokud nebude výběr vyhrazen. Funkce je zapnuta. 8

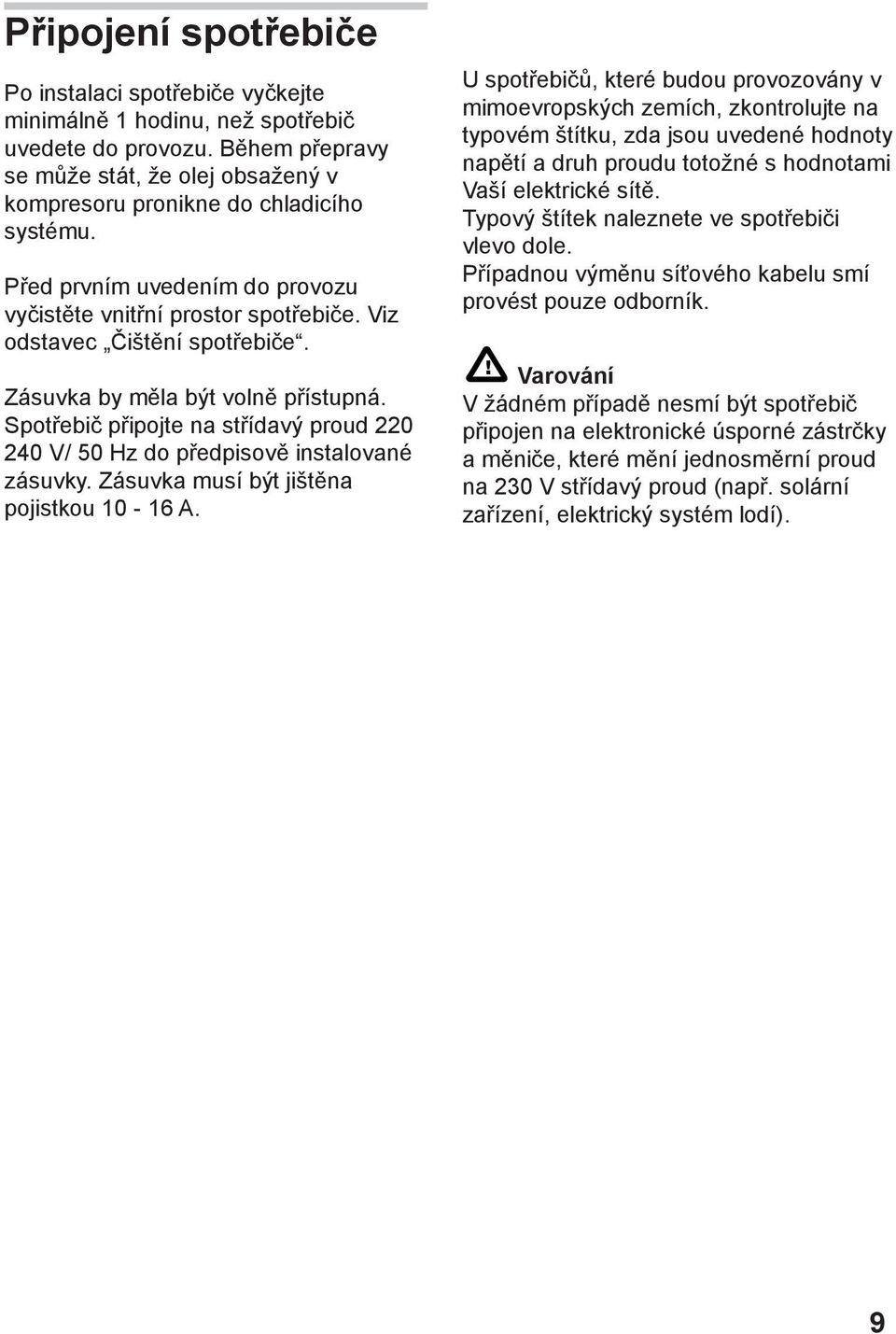

9 Připojení spotřebiče Po instalaci spotřebiče vyčkejte minimálně 1 hodinu, než spotřebič uvedete do provozu. Během přepravy se může stát, že olej obsažený v kompresoru pronikne do chladicího systému. Před prvním uvedením do provozu vyčistěte vnitřní prostor spotřebiče. Viz odstavec Čištění spotřebiče. Zásuvka by měla být volně přístupná. Spotřebič připojte na střídavý proud V/ 50 Hz do předpisově instalované zásuvky. Zásuvka musí být jištěna pojistkou A. U spotřebičů, které budou provozovány v mimoevropských zemích, zkontrolujte na typovém štítku, zda jsou uvedené hodnoty napětí a druh proudu totožné s hodnotami Vaší elektrické sítě. Typový štítek naleznete ve spotřebiči vlevo dole. Případnou výměnu síťového kabelu smí provést pouze odborník. Varování V žádném případě nesmí být spotřebič připojen na elektronické úsporné zástrčky a měniče, které mění jednosměrní proud na 230 V střídavý proud (např. solární zařízení, elektrický systém lodí). 9

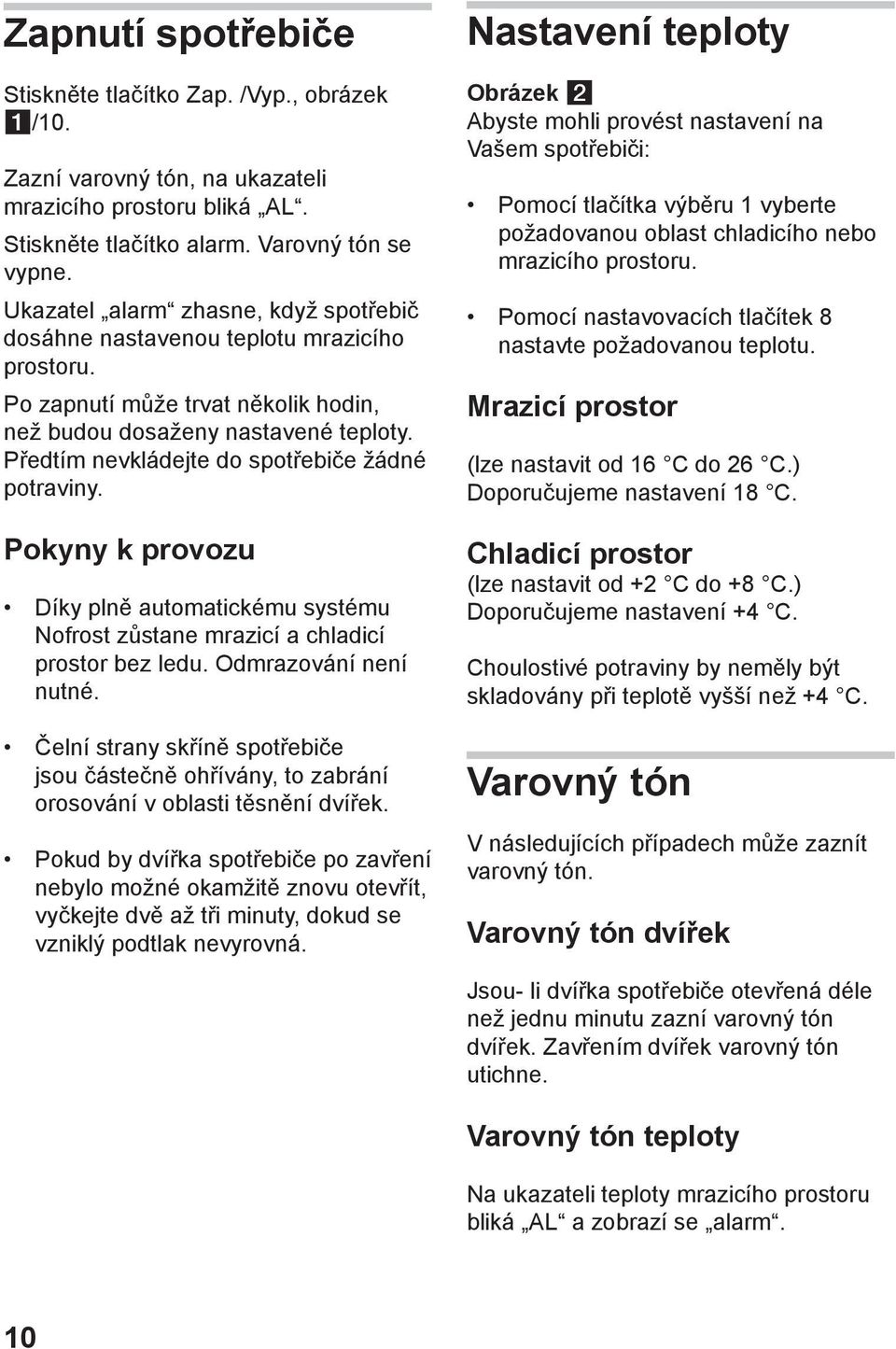

10 Zapnutí spotřebiče Stiskněte tlačítko Zap. /Vyp., obrázek /10. Zazní varovný tón, na ukazateli mrazicího prostoru bliká AL. Stiskněte tlačítko alarm. Varovný tón se vypne. Ukazatel alarm zhasne, když spotřebič dosáhne nastavenou teplotu mrazicího prostoru. Po zapnutí může trvat několik hodin, než budou dosaženy nastavené teploty. Předtím nevkládejte do spotřebiče žádné potraviny. Pokyny k provozu Díky plně automatickému systému Nofrost zůstane mrazicí a chladicí prostor bez ledu. Odmrazování není nutné. Čelní strany skříně spotřebiče jsou částečně ohřívány, to zabrání orosování v oblasti těsnění dvířek. Pokud by dvířka spotřebiče po zavření nebylo možné okamžitě znovu otevřít, vyčkejte dvě až tři minuty, dokud se vzniklý podtlak nevyrovná. Nastavení teploty Obrázek Abyste mohli provést nastavení na Vašem spotřebiči: Pomocí tlačítka výběru 1 vyberte požadovanou oblast chladicího nebo mrazicího prostoru. Pomocí nastavovacích tlačítek 8 nastavte požadovanou teplotu. Mrazicí prostor (lze nastavit od 16 C do 26 C.) Doporučujeme nastavení 18 C. Chladicí prostor (lze nastavit od +2 C do +8 C.) Doporučujeme nastavení +4 C. Choulostivé potraviny by neměly být skladovány při teplotě vyšší než +4 C. Varovný tón V následujících případech může zaznít varovný tón. Varovný tón dvířek Jsou- li dvířka spotřebiče otevřená déle než jednu minutu zazní varovný tón dvířek. Zavřením dvířek varovný tón utichne. Varovný tón teploty Na ukazateli teploty mrazicího prostoru bliká AL a zobrazí se alarm. 10

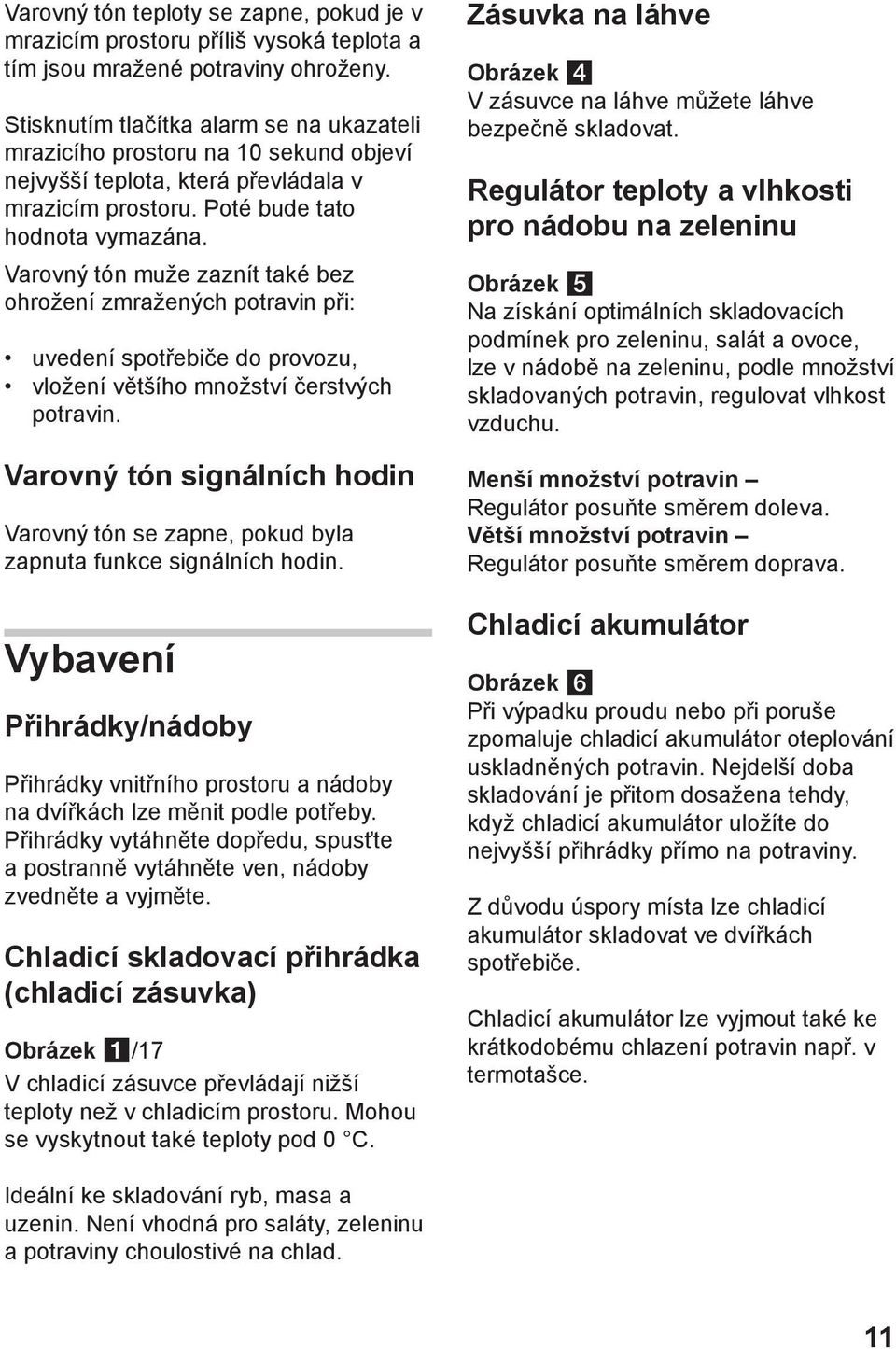

11 Varovný tón teploty se zapne, pokud je v mrazicím prostoru příliš vysoká teplota a tím jsou mražené potraviny ohroženy. Stisknutím tlačítka alarm se na ukazateli mrazicího prostoru na 10 sekund objeví nejvyšší teplota, která převládala v mrazicím prostoru. Poté bude tato hodnota vymazána. Varovný tón muže zaznít také bez ohrožení zmražených potravin při: uvedení spotřebiče do provozu, vložení většího množství čerstvých potravin. Varovný tón signálních hodin Varovný tón se zapne, pokud byla zapnuta funkce signálních hodin. Vybavení Přihrádky/nádoby Přihrádky vnitřního prostoru a nádoby na dvířkách lze měnit podle potřeby. Přihrádky vytáhněte dopředu, spusťte a postranně vytáhněte ven, nádoby zvedněte a vyjměte. Chladicí skladovací přihrádka (chladicí zásuvka) Obrázek /17 V chladicí zásuvce převládají nižší teploty než v chladicím prostoru. Mohou se vyskytnout také teploty pod 0 C. Zásuvka na láhve Obrázek V zásuvce na láhve můžete láhve bezpečně skladovat. Regulátor teploty a vlhkosti pro nádobu na zeleninu Obrázek Na získání optimálních skladovacích podmínek pro zeleninu, salát a ovoce, lze v nádobě na zeleninu, podle množství skladovaných potravin, regulovat vlhkost vzduchu. Menší množství potravin Regulátor posuňte směrem doleva. Větší množství potravin Regulátor posuňte směrem doprava. Chladicí akumulátor Obrázek Při výpadku proudu nebo při poruše zpomaluje chladicí akumulátor oteplování uskladněných potravin. Nejdelší doba skladování je přitom dosažena tehdy, když chladicí akumulátor uložíte do nejvyšší přihrádky přímo na potraviny. Z důvodu úspory místa lze chladicí akumulátor skladovat ve dvířkách spotřebiče. Chladicí akumulátor lze vyjmout také ke krátkodobému chlazení potravin např. v termotašce. Ideální ke skladování ryb, masa a uzenin. Není vhodná pro saláty, zeleninu a potraviny choulostivé na chlad. 11

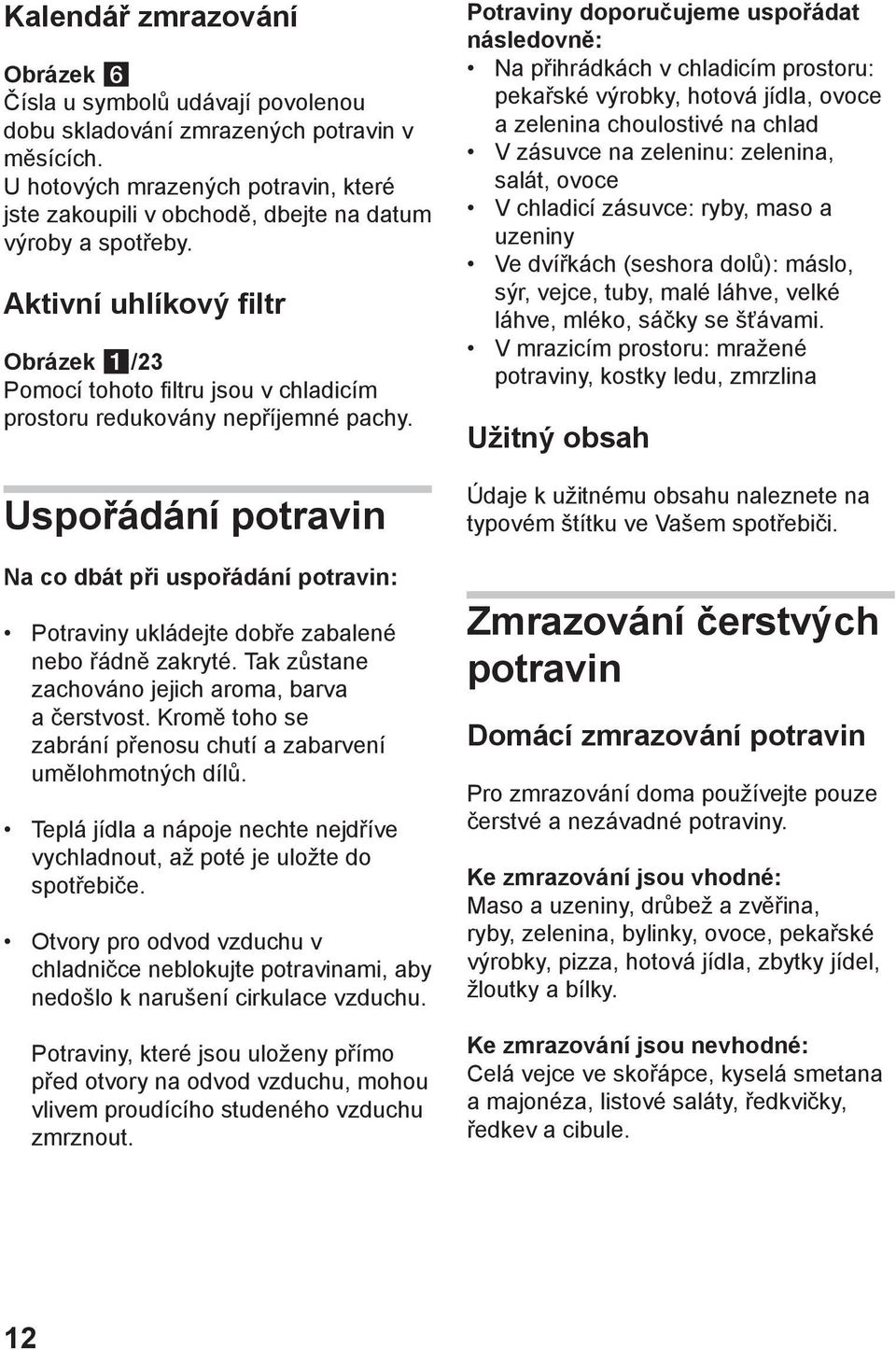

12 Kalendář zmrazování Obrázek Čísla u symbolů udávají povolenou dobu skladování zmrazených potravin v měsících. U hotových mrazených potravin, které jste zakoupili v obchodě, dbejte na datum výroby a spotřeby. Aktivní uhlíkový filtr Obrázek /23 Pomocí tohoto filtru jsou v chladicím prostoru redukovány nepříjemné pachy. Uspořádání potravin Na co dbát při uspořádání potravin: Potraviny ukládejte dobře zabalené nebo řádně zakryté. Tak zůstane zachováno jejich aroma, barva a čerstvost. Kromě toho se zabrání přenosu chutí a zabarvení umělohmotných dílů. Teplá jídla a nápoje nechte nejdříve vychladnout, až poté je uložte do spotřebiče. Otvory pro odvod vzduchu v chladničce neblokujte potravinami, aby nedošlo k narušení cirkulace vzduchu. Potraviny, které jsou uloženy přímo před otvory na odvod vzduchu, mohou vlivem proudícího studeného vzduchu zmrznout. Potraviny doporučujeme uspořádat následovně: Na přihrádkách v chladicím prostoru: pekařské výrobky, hotová jídla, ovoce a zelenina choulostivé na chlad V zásuvce na zeleninu: zelenina, salát, ovoce V chladicí zásuvce: ryby, maso a uzeniny Ve dvířkách (seshora dolů): máslo, sýr, vejce, tuby, malé láhve, velké láhve, mléko, sáčky se šťávami. V mrazicím prostoru: mražené potraviny, kostky ledu, zmrzlina Užitný obsah Údaje k užitnému obsahu naleznete na typovém štítku ve Vašem spotřebiči. Zmrazování čerstvých potravin Domácí zmrazování potravin Pro zmrazování doma používejte pouze čerstvé a nezávadné potraviny. Ke zmrazování jsou vhodné: Maso a uzeniny, drůbež a zvěřina, ryby, zelenina, bylinky, ovoce, pekařské výrobky, pizza, hotová jídla, zbytky jídel, žloutky a bílky. Ke zmrazování jsou nevhodné: Celá vejce ve skořápce, kyselá smetana a majonéza, listové saláty, ředkvičky, ředkev a cibule. 12

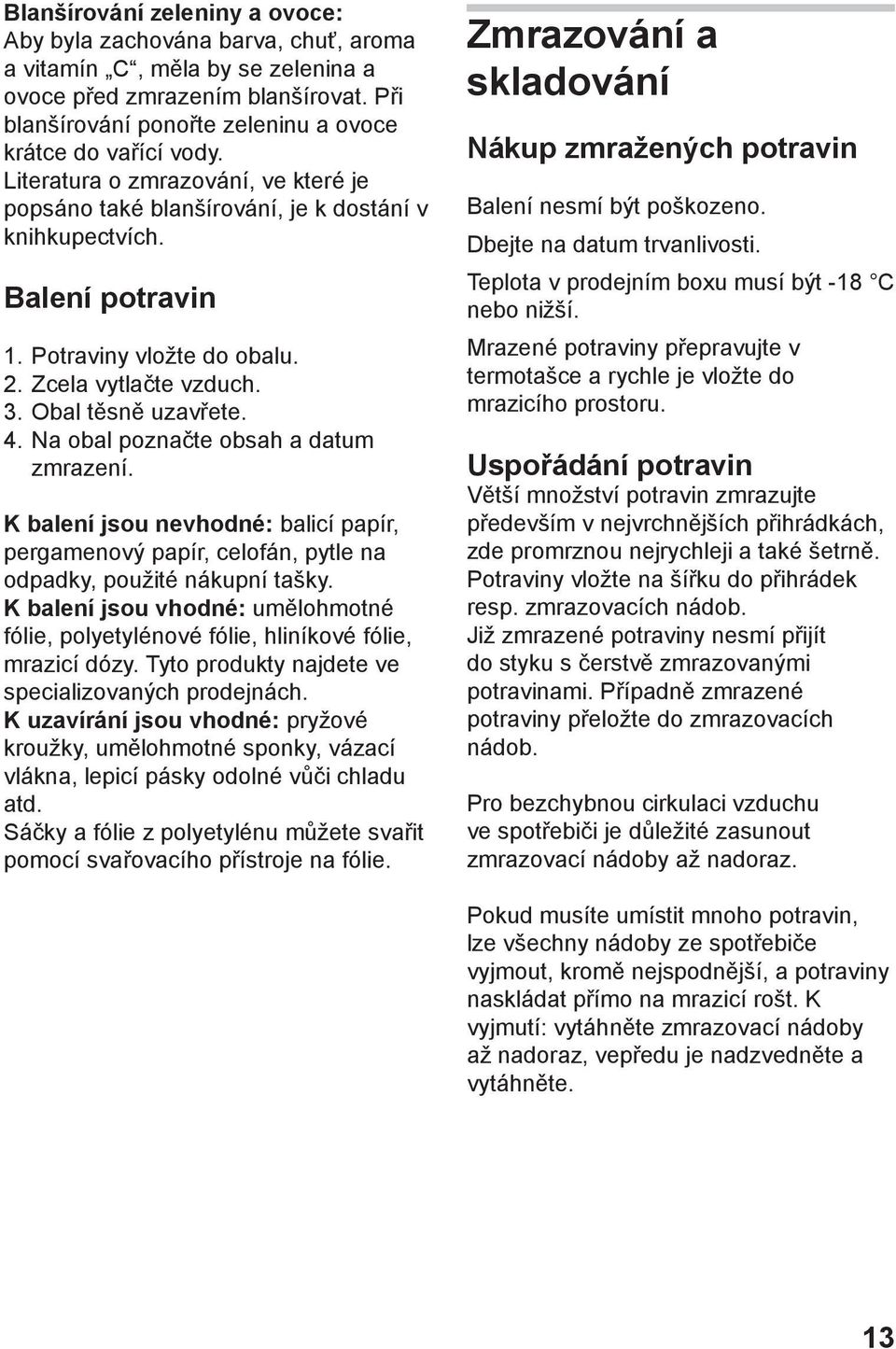

13 Blanšírování zeleniny a ovoce: Aby byla zachována barva, chuť, aroma a vitamín C, měla by se zelenina a ovoce před zmrazením blanšírovat. Při blanšírování ponořte zeleninu a ovoce krátce do vařící vody. Literatura o zmrazování, ve které je popsáno také blanšírování, je k dostání v knihkupectvích. Balení potravin 1. Potraviny vložte do obalu. 2. Zcela vytlačte vzduch. 3. Obal těsně uzavřete. 4. Na obal poznačte obsah a datum zmrazení. K balení jsou nevhodné: balicí papír, pergamenový papír, celofán, pytle na odpadky, použité nákupní tašky. K balení jsou vhodné: umělohmotné fólie, polyetylénové fólie, hliníkové fólie, mrazicí dózy. Tyto produkty najdete ve specializovaných prodejnách. K uzavírání jsou vhodné: pryžové kroužky, umělohmotné sponky, vázací vlákna, lepicí pásky odolné vůči chladu atd. Sáčky a fólie z polyetylénu můžete svařit pomocí svařovacího přístroje na fólie. Zmrazování a skladování Nákup zmražených potravin Balení nesmí být poškozeno. Dbejte na datum trvanlivosti. Teplota v prodejním boxu musí být -18 C nebo nižší. Mrazené potraviny přepravujte v termotašce a rychle je vložte do mrazicího prostoru. Uspořádání potravin Větší množství potravin zmrazujte především v nejvrchnějších přihrádkách, zde promrznou nejrychleji a také šetrně. Potraviny vložte na šířku do přihrádek resp. zmrazovacích nádob. Již zmrazené potraviny nesmí přijít do styku s čerstvě zmrazovanými potravinami. Případně zmrazené potraviny přeložte do zmrazovacích nádob. Pro bezchybnou cirkulaci vzduchu ve spotřebiči je důležité zasunout zmrazovací nádoby až nadoraz. Pokud musíte umístit mnoho potravin, lze všechny nádoby ze spotřebiče vyjmout, kromě nejspodnější, a potraviny naskládat přímo na mrazicí rošt. K vyjmutí: vytáhněte zmrazovací nádoby až nadoraz, vepředu je nadzvedněte a vytáhněte. 13

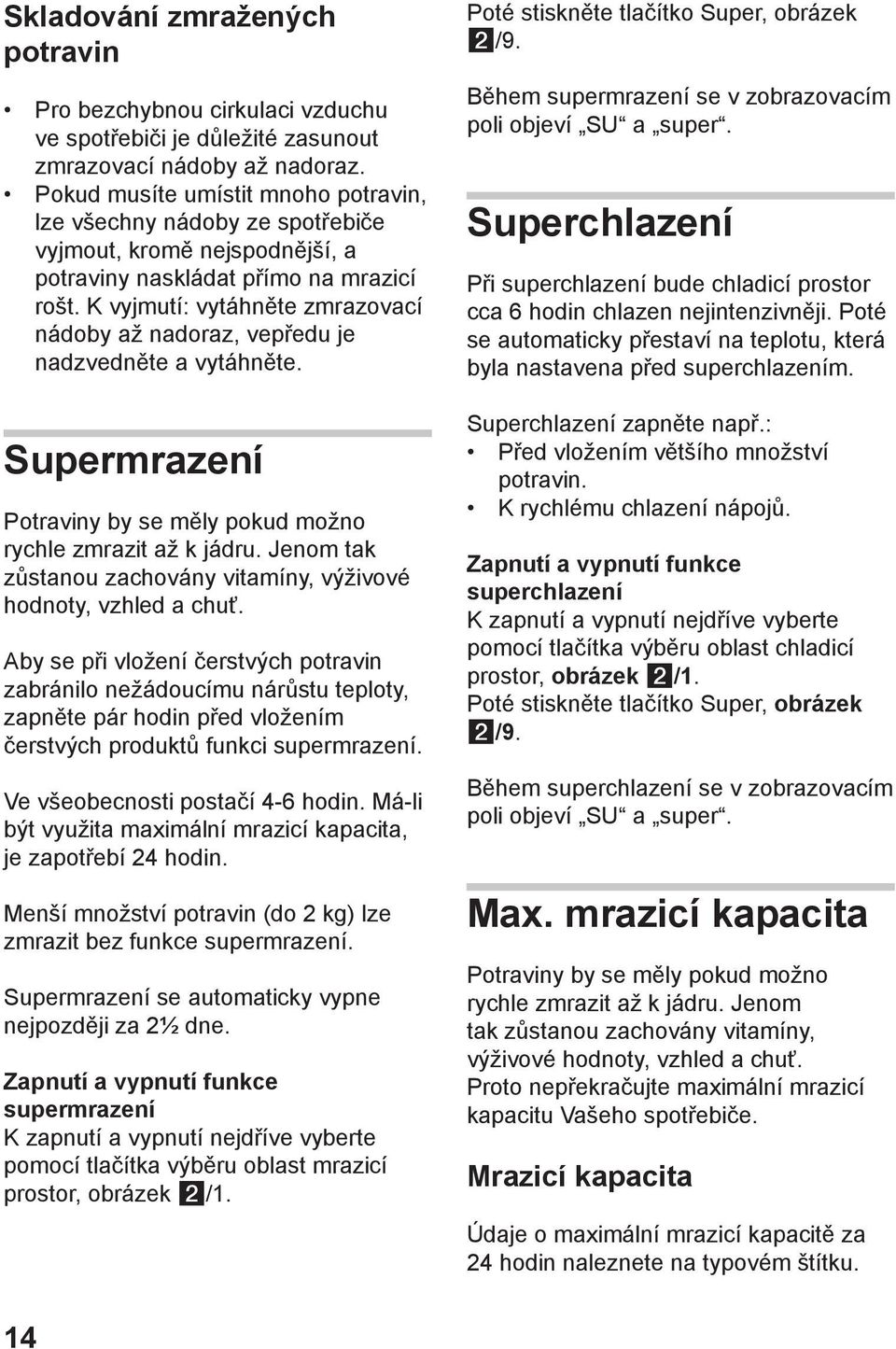

14 Skladování zmražených potravin Pro bezchybnou cirkulaci vzduchu ve spotřebiči je důležité zasunout zmrazovací nádoby až nadoraz. Pokud musíte umístit mnoho potravin, lze všechny nádoby ze spotřebiče vyjmout, kromě nejspodnější, a potraviny naskládat přímo na mrazicí rošt. K vyjmutí: vytáhněte zmrazovací nádoby až nadoraz, vepředu je nadzvedněte a vytáhněte. Supermrazení Potraviny by se měly pokud možno rychle zmrazit až k jádru. Jenom tak zůstanou zachovány vitamíny, výživové hodnoty, vzhled a chuť. Aby se při vložení čerstvých potravin zabránilo nežádoucímu nárůstu teploty, zapněte pár hodin před vložením čerstvých produktů funkci supermrazení. Ve všeobecnosti postačí 4-6 hodin. Má-li být využita maximální mrazicí kapacita, je zapotřebí 24 hodin. Menší množství potravin (do 2 kg) lze zmrazit bez funkce supermrazení. Supermrazení se automaticky vypne nejpozději za 2½ dne. Zapnutí a vypnutí funkce supermrazení K zapnutí a vypnutí nejdříve vyberte pomocí tlačítka výběru oblast mrazicí prostor, obrázek /1. Poté stiskněte tlačítko Super, obrázek /9. Během supermrazení se v zobrazovacím poli objeví SU a super. Superchlazení Při superchlazení bude chladicí prostor cca 6 hodin chlazen nejintenzivněji. Poté se automaticky přestaví na teplotu, která byla nastavena před superchlazením. Superchlazení zapněte např.: Před vložením většího množství potravin. K rychlému chlazení nápojů. Zapnutí a vypnutí funkce superchlazení K zapnutí a vypnutí nejdříve vyberte pomocí tlačítka výběru oblast chladicí prostor, obrázek /1. Poté stiskněte tlačítko Super, obrázek /9. Během superchlazení se v zobrazovacím poli objeví SU a super. Max. mrazicí kapacita Potraviny by se měly pokud možno rychle zmrazit až k jádru. Jenom tak zůstanou zachovány vitamíny, výživové hodnoty, vzhled a chuť. Proto nepřekračujte maximální mrazicí kapacitu Vašeho spotřebiče. Mrazicí kapacita Údaje o maximální mrazicí kapacitě za 24 hodin naleznete na typovém štítku. 14

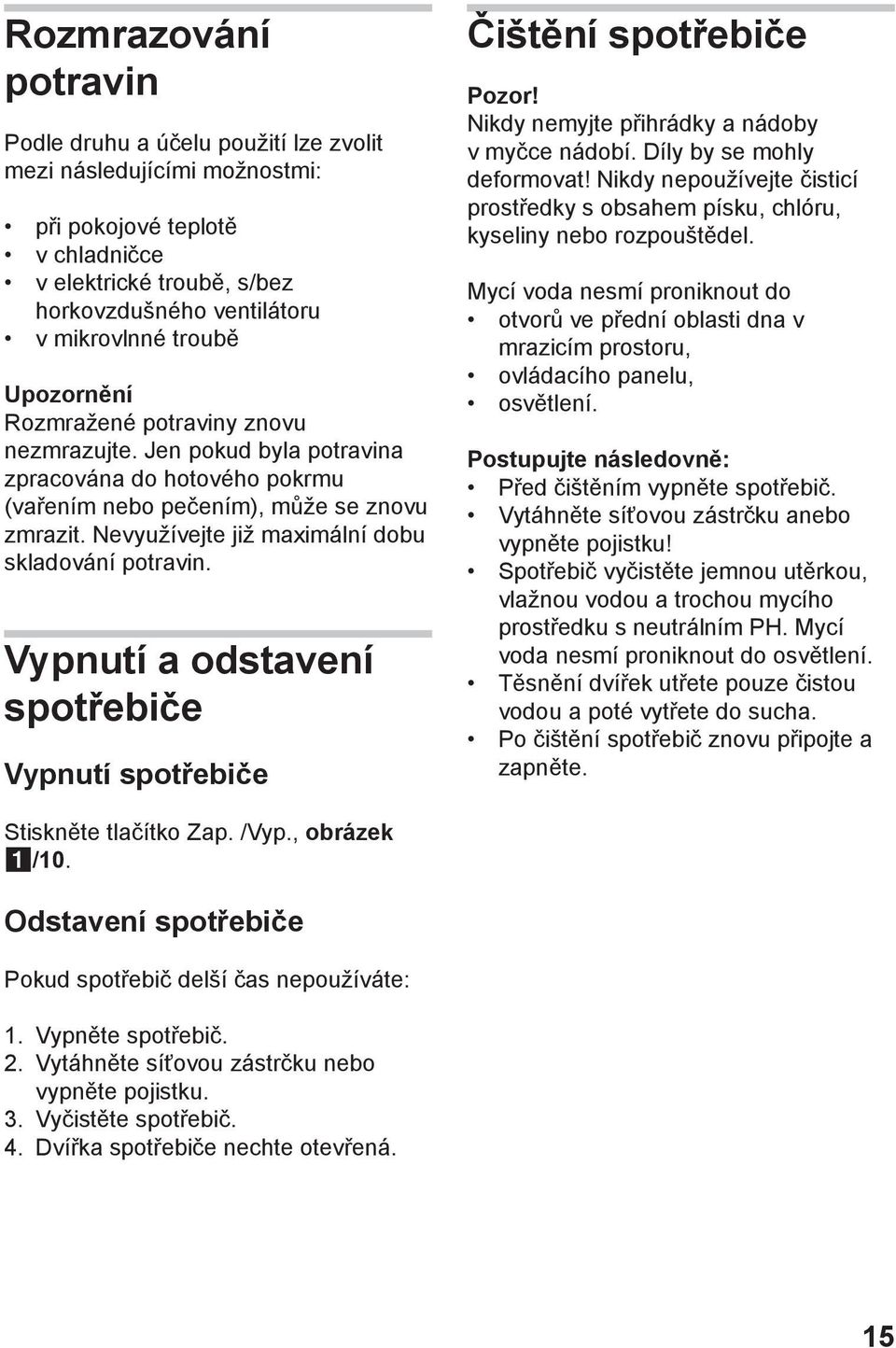

15 Rozmrazování potravin Podle druhu a účelu použití lze zvolit mezi následujícími možnostmi: při pokojové teplotě v chladničce v elektrické troubě, s/bez horkovzdušného ventilátoru v mikrovlnné troubě Upozornění Rozmražené potraviny znovu nezmrazujte. Jen pokud byla potravina zpracována do hotového pokrmu (vařením nebo pečením), může se znovu zmrazit. Nevyužívejte již maximální dobu skladování potravin. Vypnutí a odstavení spotřebiče Vypnutí spotřebiče Čištění spotřebiče Pozor! Nikdy nemyjte přihrádky a nádoby v myčce nádobí. Díly by se mohly deformovat! Nikdy nepoužívejte čisticí prostředky s obsahem písku, chlóru, kyseliny nebo rozpouštědel. Mycí voda nesmí proniknout do otvorů ve přední oblasti dna v mrazicím prostoru, ovládacího panelu, osvětlení. Postupujte následovně: Před čištěním vypněte spotřebič. Vytáhněte síťovou zástrčku anebo vypněte pojistku! Spotřebič vyčistěte jemnou utěrkou, vlažnou vodou a trochou mycího prostředku s neutrálním PH. Mycí voda nesmí proniknout do osvětlení. Těsnění dvířek utřete pouze čistou vodou a poté vytřete do sucha. Po čištění spotřebič znovu připojte a zapněte. Stiskněte tlačítko Zap. /Vyp., obrázek /10. Odstavení spotřebiče Pokud spotřebič delší čas nepoužíváte: 1. Vypněte spotřebič. 2. Vytáhněte síťovou zástrčku nebo vypněte pojistku. 3. Vyčistěte spotřebič. 4. Dvířka spotřebiče nechte otevřená. 15

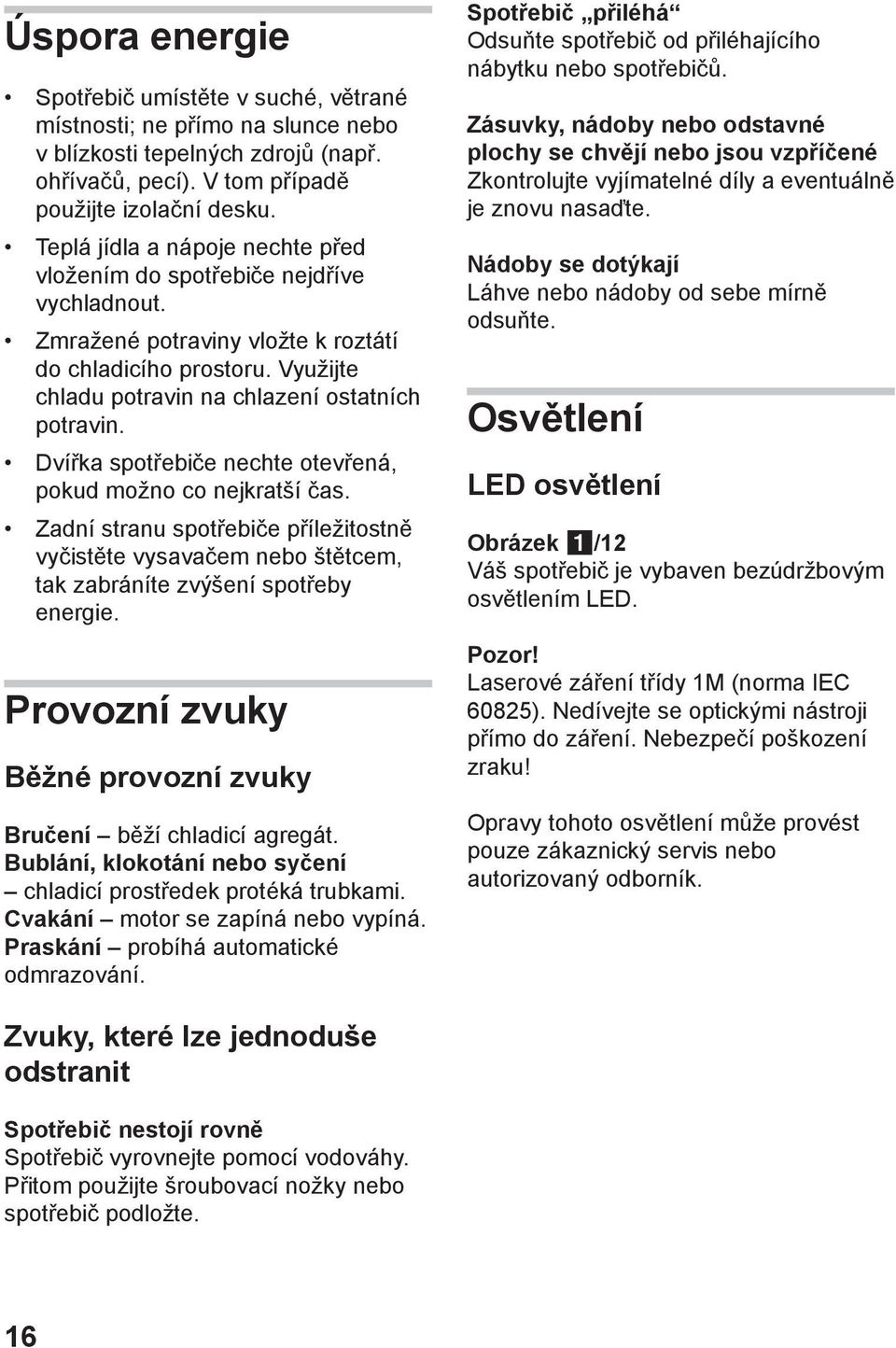

16 Úspora energie Spotřebič umístěte v suché, větrané místnosti; ne přímo na slunce nebo v blízkosti tepelných zdrojů (např. ohřívačů, pecí). V tom případě použijte izolační desku. Teplá jídla a nápoje nechte před vložením do spotřebiče nejdříve vychladnout. Zmražené potraviny vložte k roztátí do chladicího prostoru. Využijte chladu potravin na chlazení ostatních potravin. Dvířka spotřebiče nechte otevřená, pokud možno co nejkratší čas. Zadní stranu spotřebiče příležitostně vyčistěte vysavačem nebo štětcem, tak zabráníte zvýšení spotřeby energie. Provozní zvuky Běžné provozní zvuky Bručení běží chladicí agregát. Bublání, klokotání nebo syčení chladicí prostředek protéká trubkami. Cvakání motor se zapíná nebo vypíná. Praskání probíhá automatické odmrazování. Spotřebič přiléhá Odsuňte spotřebič od přiléhajícího nábytku nebo spotřebičů. Zásuvky, nádoby nebo odstavné plochy se chvějí nebo jsou vzpříčené Zkontrolujte vyjímatelné díly a eventuálně je znovu nasaďte. Nádoby se dotýkají Láhve nebo nádoby od sebe mírně odsuňte. Osvětlení LED osvětlení Obrázek /12 Váš spotřebič je vybaven bezúdržbovým osvětlením LED. Pozor! Laserové záření třídy 1M (norma IEC 60825). Nedívejte se optickými nástroji přímo do záření. Nebezpečí poškození zraku! Opravy tohoto osvětlení může provést pouze zákaznický servis nebo autorizovaný odborník. Zvuky, které lze jednoduše odstranit Spotřebič nestojí rovně Spotřebič vyrovnejte pomocí vodováhy. Přitom použijte šroubovací nožky nebo spotřebič podložte. 16

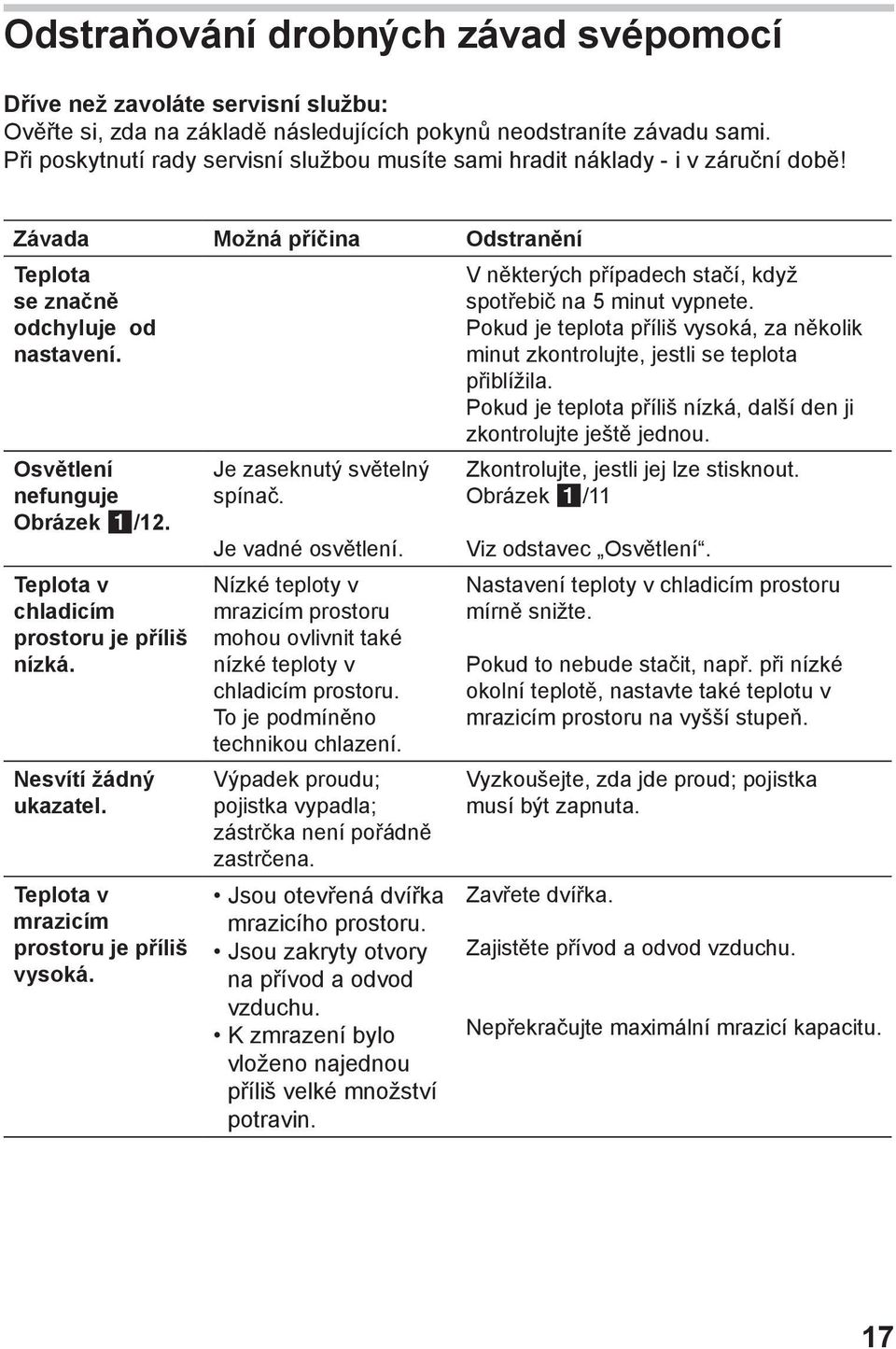

17 Odstraňování drobných závad svépomocí Dříve než zavoláte servisní službu: Ověřte si, zda na základě následujících pokynů neodstraníte závadu sami. Při poskytnutí rady servisní službou musíte sami hradit náklady - i v záruční době! Závada Možná příčina Odstranění Teplota se značně odchyluje od nastavení. Osvětlení nefunguje Obrázek /12. Teplota v chladicím prostoru je příliš nízká. Nesvítí žádný ukazatel. Teplota v mrazicím prostoru je příliš vysoká. Je zaseknutý světelný spínač. Je vadné osvětlení. Nízké teploty v mrazicím prostoru mohou ovlivnit také nízké teploty v chladicím prostoru. To je podmíněno technikou chlazení. Výpadek proudu; pojistka vypadla; zástrčka není pořádně zastrčena. Jsou otevřená dvířka mrazicího prostoru. Jsou zakryty otvory na přívod a odvod vzduchu. K zmrazení bylo vloženo najednou příliš velké množství potravin. V některých případech stačí, když spotřebič na 5 minut vypnete. Pokud je teplota příliš vysoká, za několik minut zkontrolujte, jestli se teplota přiblížila. Pokud je teplota příliš nízká, další den ji zkontrolujte ještě jednou. Zkontrolujte, jestli jej lze stisknout. Obrázek /11 Viz odstavec Osvětlení. Nastavení teploty v chladicím prostoru mírně snižte. Pokud to nebude stačit, např. při nízké okolní teplotě, nastavte také teplotu v mrazicím prostoru na vyšší stupeň. Vyzkoušejte, zda jde proud; pojistka musí být zapnuta. Zavřete dvířka. Zajistěte přívod a odvod vzduchu. Nepřekračujte maximální mrazicí kapacitu. 17

18 Porucha Možná příčina Odstranění Dveře mrazícího prostoru byly dlouho otevřeny; nelze dosáhnout teploty. Výparník (kompresor) v systému Nofrost je silně zaledněn, takže automaticky neodmrazuje. K odmrazení výparníku, vyjměte zmrazené potraviny a přihrádky, dobře izolované je uskladněte na chladném místě. Vypněte spotřebič a odsuňte jej od stěny. Dvířka nechte otevřena. Asi za 20 minut začne tající voda odtékat do odpařovací nádoby na zadní straně spotřebiče, obrázek. Abyste zabránili přetečení odpařovací nádoby, sbírejte tající vodu pomocí houby. Pokud tající voda přestane odtékat do odpařovací nádoby, je výparník odmražen.vyčistěte vnitřní prostor. Spotřebič opět uveďte do provozu. Autorizovaný servis Autorizovaný servis ve svém okolí naleznete v telefonním seznamu nebo na seznamu autorizovaných servisů. Nahlaste, prosím, servisní službě číslo spotřebiče E a výrobní číslo FD. Tyto údaje naleznete na typovém štítku. Obrázek Uvedením čísla E a výrobního čísla FD spotřebiče zabráníte zbytečným výjezdům servisní služby. Ušetříte si s tím spojené dodatečné náklady. 18

19 19

20 20

21 21

22 Obchodní značka BSH: INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o. Značka Prodejní označení BOSCH KGN 36S51 KGN 36S55 KGN 36S56 Typ spotřebiče 3) 7 Třída energetické účinnosti (A... nízká spotřeba el. energie až G... vysoká spotřeba el. energie) Spotřeba energie za 365 dní 1) kwh 281 Užitný objem celkem: l 289 z toho: objem chladící části l 223 z toho: objem mrazící části l 66 Hvězdičkové označení mrazícího prostoru *(***) Mrazící kapacita kg / 24 h 8 Doba skladování při poruše hod. 17 Klimatická třída 2) Hlučnost 4) db (re 1 pw) 45 A+ SN-T 1) Spotřeba energie v kwh / rok založená na výsledcích normalizované zkoušky na dobu 24 hod. Skutečná spotřeba energie závisí od způsobu použítí a postavení spotřebiče. 2) SN: okolní teploty od + 10 C do +32 C ST: okolní teploty od + 18 C do +38 C N: okolní teplota od + 16 C do +32 C 3) 1 = Chladnička bez prostoru s nízkou teplotou 2 = Chladnička s prostory o teplotě 5 C anebo 10 C 4) Hlučnost dle Evropské normy EN Deklarovaná hodnota emise hluku tohoto spotřebiče je 45 db (A), což představuje váženou hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW. Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách 22

23 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

24 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.

25 SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, Praha 5 telefon: fax: Firma Ulice Město telefon mail A PROFI SERVIS s.r.o. Pražská aprofiservis@seznam.cz Benátky nad Jizerou ALPHA Obchod@Atelier s.r.o. Purkyňova Lanškroun servis@alphaobchod.cz info@alphaobchod.cz B. I. SERVIS Horova Ústí n./labem stepankova@biservis.cz info@biservis.cz B. I. SERVIS Bergmannova info@klservis.eu Sokolov - Dolní Rychnov Bekl Bílkova pracky@ .cz Tábor BMK servis s.r.o. Chýnovská tabor@bmkservis.cz Tábor- Měšice Bosch servis centrum spol. s r.o. Nábřeží bosch@boschservis.cz Zlín Dana Bednaříková Charbulova petr.bednarik@seznam.cz Brno Elektoservis Komárek Dolní novosadská 78/ Olomouc servis@ekomarek.cz sklad@ekomarek.cz ELEKTRO Jankovský s.r.o. nám. Míru Blatná blatna@jankovsky.cz elektro@jankovsky.cz ELEKTRO TREFILÍK s.r.o. Malá strana trefilik@wo.cz Dubňany ELEKTROSERVIS KOLÁČEK s.r.o. Polní Česká Ves u Jeseníku elektro.kolacek@centrum.cz ELMOT v.o.s Blahoslavova 1a České Budějovice Faraheit servis s.r.o. Kaštanová Brno Irena Komárková ml. Slovanské údolí Plzeň elmotcb@seznam.cz faraheit.servis@seznam.cz servis-ap@volny.cz info@elso-servis.cz Jan Liška Žďárského Třebíč Jan Škaloud 17. listopadu jsk@jjbosch.cz Pardubice Karel Veselý Gagarinova elservisznprodejna@tiscali.cz Znojmo Lumír Majnuš Bílovecká mezerova@elektroservis-majnus.cz Opava hulvova@elektroservis-majnus.cz vana@elektroservis-majnus.cz Marek Pollet Vřesinská pollet@volny.cz Plzeň Martin Jansta Tovární janstovi@volny.cz Kolín Martin Linhart Letců linhartmartin@volny.cz Hradec Králové Martin Wlazlo MW Žerotínova 1155/ info@elektroopravna.cz Ostrava - Moravská Ostrava servis@elektroopravna.cz Petr KUČERA Topolová serviskucera@seznam.cz Most RADEK MENČÍK Proletářská elektroservis.mencik@seznam.cz Liberec Stanislav Novotný Hoblíkova sano@iol.cz Nový Jičín VIKI, spol. s r.o. Majakovského viki.servis@iol.cz Jihlava Wh-servis s.r.o. Žitavská wh-servis@volny.cz Liberec 11 Servis Černý s.r.o. Mírové náměstí servis.cerny@tiscali.cz Bourmov Caffe Idea - Blažek Cacovická 66a info@caffeidea.cz Brno S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách

26

27 Návod na obsluhu KGN 36S51 KGN 36S55 KGN 36S56 Q4ACZM1260 1

28 Obsah Pokyny k likvidácii...3 Bezpečnostné a výstražné pokyny...4 Zoznámenie so spotrebičom...6 Ovládací panel...6 Zvláštne funkcie...8 Pripojenie spotrebiča...9 Zapnutie spotrebiča...10 Nastavenie teploty...10 Varovný tón...10 Vybavenie...11 Usporiadanie potravín...12 Zmrazovanie čerstvých potravín...12 Zmrazovanie a skladovanie...13 Supermrazenie...14 Superchladenie...14 Max. mraziaca kapacita...14 Rozmrazovanie čerstvých potravín...15 Vypnutie a odstavenie spotrebiča...15 Čistenie spotrebiča...15 Úspora energie...16 Prevádzkové zvuky...16 Osvetlenie...16 Svojpomocné odstránenie drobných porúch...17 Autorizovaný servis...18 Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornenia. 2

29 Pokyny k likvidácii Likvidácia obalov Obal chráni váš spotrebič pred poškodením počas prepravy. Všetky použité materiály sú ekologické a opäť použiteľné. Prosím, pomôžte taktiež. Likvidujte obaly ekologickým spôsobom. O aktuálnych spôsoboch likvidácie sa informujte u svojho špecializovaného predajcu alebo na miestnej správe. Likvidácia starého spotrebiča Staré spotrebiče nie sú bezcenným odpadom! Ekologickou likvidáciou môžu byť opäť získané cenné suroviny. Tento spotrebič je označený v súlade s európskou smernicou 2002/96/ EG o elektrických a elektronických spotrebičoch (Odpad z elektrických a elektronických zariadení -WEEE). Táto smernica vytvára právny rámec pre vrátenie a recykláciu doslúžilých spotrebičov v celej Európskej únii. Varovanie Pri doslúžilých spotrebičoch 1. Vytiahnite zástrčku napájacieho kábla zo zásuvky. 2. Odpojte napájací kábel a spoločne so zástrčkou ho odstráňte. Chladničky obsahujú chladiaci prostriedok a v izolácii plyny. Chladiaci prostriedok a plyny musia byť odborne zlikvidované. Rúrky obehu chladiaceho prostriedku až do vykonanie odbornej likvidácie nepoškoďte. Po rozbalení spotrebiča skontrolujte prosím, či medzi zadnou stenou chladničky a kondenzátorom (čierna mreža) nezostal žiadny molitan. Molitan je určený len pre prepravu a je potrebné ho vybrať kvôli správnemu chodu a vetraniu spotrebiča a odparovaniu vody. 3

30 Bezpečnostné a výstražné pokyny Skôr ako uvediete spotrebič do prevádzky Skôr, ako uvediete spotrebič do prevádzky, dôkladne si prečítajte informácie uvedené v návode na obsluhu a montážnom návode. Obsahujú dôležité pokyny pre inštaláciu, použitie a údržbu spotrebiča. Návod na obsluhu a montážny návod dôkladne uschovajte pre prípadného ďalšieho majiteľa Vášho spotrebiča. Technická bezpečnosť Spotrebič obsahuje nepatrné množstvo ekologického ale horľavého chladiaceho prostriedku R600a. Dbajte na to, aby sa pri doprave alebo pri montáži nepoškodilo potrubie obehového systému chladiaceho prostriedku. Vystrekujúci prostriedok môže poraniť oči alebo sa vznietiť. Pri poškodení - spotrebič chráňte pred otvoreným ohňom alebo zápalným zdrojom, - miestnosť na niekoľko minút dobre vyvetrajte, - vytiahnite zástrčku, - informujte zákaznícky servis. Čím viac je chladiaceho prostriedku v spotrebiči, tým väčšia musí byť miestnosť, v ktorej je spotrebič umiestnený. Vo veľmi malej miestnosti môže pri netesnosti vzniknúť horľavá zmes plynu a vzduchu. Na 8 g chladiaceho prostriedku musí byť priestor najmenej 1 m 3. Množstvo chladiaceho prostriedku Vášho spotrebiča je uvedené na typovom štítku vo vnútri spotrebiča. Výmenu napájacieho kábla a ďalšie opravy môže vykonávať len zákaznícky servis. Neodborné inštalácie a opravy môžu užívateľa značne ohroziť. Pri použití Vo vnútri spotrebiča nikdy nepoužívajte elektrické spotrebiče (napr. ohrevné telesá, elektrické výrobníky ľadu atď.). Nebezpečenstvo explózie! Spotrebič v žiadnom prípade neodmrazujte a nečistite parnými čističmi! Para sa môže dostať k súčiastkám, ktoré sú pod elektrickým prúdom a zapríčiniť skrat elektrického prúdu. Nebezpečenstvo úrazu elektrickým prúdom! Na odstránenie ľadovej vrstvy nepoužívajte špicaté predmety alebo predmety s ostrými hranami. Mohli by ste poškodiť potrubie chladiaceho prostriedku. Vystrieknutý chladiaci prostriedok môže spôsobiť poranenie očí. V spotrebiči neskladujte žiadne výrobky obsahujúce horľavé plyny (napr. spreje) ani žiadne výbušné látky. Nebezpečenstvo explózie! V spotrebiči neskladujte žiadne výrobky obsahujúce horľavé hnacie plyny (napr. spreje) ani žiadne výbušné látky. Nebezpečenstvo explózie! Nepoužívajte sokel, výsuvné priehradky, dvere atď. ako schodík, ani sa o ne neopierajte. 4

31 Pred rozmrazením a čistením vytiahnite zástrčku alebo vypnite poistku, vždy ťahajte len za zástrčku, nikdy nie za kábel. Vysokopercentný alkohol skladujte len tesne uzatvorený a v stojatej polohe. Umelohmotné časti a tesnenia dverí neznečistite olejom alebo tukom. Umelohmotné časti a tesnenia dverí by sa mohli stáť poréznymi. Otvory na prívod a odvod vzduchu v spotrebiči nezakrývajte ani nezastavujte. Osoby s obmedzenými fyzickými, senzorickými nebo psychickými schopnosťami alebo chýbajúcimi znalosťami môžu tento spotrebič používať len pod dohľadom alebo pomocou podrobného návodu. Tekutiny vo fľašiach a plechovkách, predovšetkým perlivé nápoje, v mraziacom priestore neskladujte. Fľaše a plechovky môžu chladom prasknúť! Deti v domácnosti Obal a jeho časti nenechávajte deťom. Nebezpečenstvo udusenia skladaným kartónom a fóliami! Spotrebič nie je pre deti! Pri spotrebičoch so zámkom uschovávajte kľúč mimo dosahu detí! Všeobecné ustanovenia Spotrebič je vhodný: na chladenie a zmrazovanie potravín, na prípravu ľadu. Je určený len na použitie v domácnosti. Spotrebič je odrušený v súlade so smernicou EU 2004/108/EC. Chladiaci okruh je skontrolovaný na tesnosť. Tento výrobok zodpovedá platným bezpečnostným ustanoveniam pre elektrospotrebiče (EN 60335/2/24). Zmrazené potraviny ihneď po vybratí z mraziaceho priestoru nekonzumujte. Nebezpečenstvo vzniku popálenín vplyvom veľmi nízkych teplôt! Vyhýbajte sa dhšiemu kontaktu rúk so zmrazenými potravinami, ľadom alebo rúrkami výparníka atď. Nebezpečenstvo vzniku popálenín vplyvom veľmi nízkych teplôt! 5

32 Zoznámenie so spotrebičom Obrázky spotrebiča nájdete v zadnej časti návodu. Odchýlky pri vyobrazení sú možné. Obrázok * len pri niektorých modeloch 1-9 Ovládací panel 10 Tlačidlo Zap. /Vyp. 11 Svetelný spínač 12 Osvetlenie (LED) 13 Otvor pre výstup vzduchu 14 Priehradky v chladiacom priestore 15 Zásuvka na fľaše 16 Nádoba na zeleninu 17 Chladiaca zásuvka 18 Zmrazovacia nádoba 20 Skrutkovacie nožičky 21 Priehradka na vajcia 22 Priehradka na maslo a syr 23 Držiak fliaš 24 Priehradka na veľké fľaše 25 Chladiaci akumulátor/ Kalendár zmrazovania A B Chladnička Mraznička Ovládací panel Obrázok 1. Tlačidlo výberu - chladiaci alebo mraziaci priestor Aby ste mohli vykonať nastavenie pre chladiaci alebo mraziaci priestor, stlačte tlačidlo výberu toľkokrát, pokým nebude aktivovaná požadovaná oblasť ukazovateľa chladiaceho alebo mraziaceho priestoru. 2. Ukazovateľ chladiaceho priestoru Oznamuje nastavenú teplotu pre chladiaci priestor. 3. Ukazovateľ mraziaceho priestoru Oznamuje nastavenú teplotu pre mraziaci priestor. 4. Tlačidlo signálnych hodín Pomocou tejto funkcie je možné nastaviť časovanie od 0-99 minút a bude pripomenuté varovným tónom, napr. keď majú byť potraviny po určitom čase z priehradky vybraté. Z výroby je prednastavená hodnota 20 minút. Pozor! Nápojové fľaše môžu prasknúť, v prípade, že ich necháte v mraziacom priestore dlhšie ako 20 minút. Zapnutie a vypnutie signálnych hodín Pomocou tlačidla signálnych hodín spustíte časovanie. 6

33 Ukazovateľ 3 oznamuje zostávajúci čas. Za 20 minút zaznie automatický varovný tón. Po stlačení tlačidla alarm sa varovný tón vypne. Aby ste zmenili prednastavený čas 20 minút, stlačte tlačidlo signálnych hodín a pomocou nastavovacích tlačidiel nastavte požadovaný čas. Na prerušenie superchladenia musíte stlačiť tlačidlo signálnych hodín dvakrát v priebehu 3 sekúnd. 9. Tlačidlo Super Stlačením tlačidla môžete zapnúť funkcie a) supermrazenie (mraziaci priestor) alebo b) superchladenie (chladiaci priestor). Viď kapitolu supermrazenie alebo superchladenie. 5. Tlačidlo Alarm Tlačidlo slúži na vypnutie varovného tónu, viď kapitolu Varovný tón. 6. Ukazovateľ zvláštnych funkcií Viď odstavec Zvláštne funkcie. 7. Tlačidlo zvláštnych funkcií Na výber zvláštnych funkcií eco a lock. Viď odstavec Zvláštne funkcie. 8. Nastavovacie tlačidlá Pomocou tlačidiel + a - môžete a) nastaviť teplotu v chladiacom alebo mraziacom priestore. b) zapnúť alebo vypnúť zvláštne funkcie. 7

34 Zvláštne funkcie Pomocou tlačidla výberu pre chladiaci alebo mraziaci priestor môžu byť zvolené nasledujúce zvláštne funkcie. eco Pomocou funkcie eco prepnite spotrebič do energeticky úspornej prevádzky. Spotrebič automaticky nastaví nasledujúce teploty: Chladiaci priestor: +6 C Mraziaci priestor: -16 C lock Pomocou funkcie lock môžete spotrebič zaistiť proti nežiadúcej manipulácii. holiday V prípade dlhšej neprítomnosti môžete spotrebič prepnúť do energeticky úsporného dovolenkového režimu. Teplota chladiaceho priestoru sa automaticky prestaví na +14 C. Počas tejto doby neskladujte v chladiacom priestore žiadne potraviny. Zapnutie funkcie 1. Tlačidlo zvláštnej funkcie 7 stlačte toľkokrát, kým si zvolíte požadovanú zvláštnu funkciu. Vypnutie funkcie Na vypnutie, zvoľte novú zvláštnu funkciu pomocou tlačidla zvláštnych fukcií a stlačte tlačidlo -. Vybraná funkcia už nie je zvolená a tým je vypnutá. Dbajte na okolitú teplotu a vetranie Klimatická trieda je uvedená na typovom štítku. Udáva, v rozmedzí ktorých okolitých teplôt je možné spotrebič prevádzkovať. Klimatická trieda Prípustná teplota okolia SN +10 C do 32 C N +16 C do 32 C ST +16 C do 38 C T +16 C do 43 C Vetranie Obrázok Vzduch na zadnej stene spotrebiča sa zahrieva. Ohriaty vzduch musí bez prekážok odchádzať. Inak musí chladnička zvýšiť výkon. To zvyšuje spotrebu energie. Preto: Nikdy nezakrývajte ani nezastavujte otvory na prívod a odvod vzduchu! 2. S nastavovacím tlačidlom 8 stlačte tlačidlo + toľkokrát, pokým nebude výber vybraný. Funkcia je zapnutá. 8

35 Pripojenie spotrebiča Po inštalácii spotrebiča počkajte najmenej 1 hodinu, kým spotrebič uvediete do prevádzky. Počas prepravy sa môže stať, že olej obsiahnutý v kompresore prenikne do chladiaceho systému. Pred prvým uvedením do prevádzky vyčistite vnútorný priestor spotrebiča. Viď odstavec Čistenie spotrebiča. Zásuvka by mala byť voľne prístupná. Spotrebič pripojte na striedavý prúd V/ 50 Hz do predpisovo inštalovanej zásuvky. Zásuvka musí byť istená poistkou A. Pri spotrebičoch, ktoré budú prevádzkované v mimoeurópskych krajinách, skontrolujte na typovom štítku, či sú uvedené hodnoty napätia a druh prúdu totožné s hodnotami Vašej elektrickej siete. Typový štítok nájdete v spotrebiči vľavo. Prípadnú výmenu napájacieho kábla môže vykonávať len odborník. Varovanie V žiadnom prípade nesmie byť spotrebič pripojený na elektronické úsporné zástrčky a meniče, ktoré menia jednosmerní prúd na 230 V striedavý prúd (napr. solárne zariadenia, elektrický systém lodí). 9

36 Zapnutie spotrebiča Stlačte tlačidlo Zap. /Vyp., obrázok /10. Zaznie varovný tón, na ukazovateli mraziaceho priestoru bliká AL. Stlačte tlačidlo alarm. Varovný tón sa vypne. Ukazovateľ alarm zhasne, keď spotrebič dosiahne nastavenú teplotu mraziaceho priestoru. Po zapnutí môže trvať niekoľko hodín, kým budú dosiahnuté nastavené teploty. Predtým nevkadajte do spotrebiča žiadne potraviny. Pokyny k prevádzke Vďaka plne automatickému systému Nofrost zostane mraziaci a chladiaci priestor bez ľadu. Odmrazovanie nie je nutné. Predné strany skrinky spotrebiča sú čiastočne ohrievané, to zabráni orosovaniu v oblasti tesnenia dvierok. Ak by dvierka spotrebiča po zatvorení nebolo možné okamžite opäť otvoriť, počkajte dve až tri minúty, pokým sa vzniknutý podtlak nevyrovná. Nastavenie teploty Obrázok Aby ste mohli vykonať nastavenie na Vašom spotrebiči: Pomocou tlačidla výberu 1 vyberte požadovanú oblasť chladiaceho alebo mraziaceho priestoru. Pomocou tlačidiel 8 nastavte požadovanú teplotu. Mraziaci priestor (je možné nastaviť od 16 C do 26 C.) Odporúčame nastavenie 18 C. Chladiaci priestor (je možné nastaviť od +2 C do +8 C.) Odporúčame nastavenie +4 C. Chúlostivé potraviny by nemali byť skladované pri teplote vyššej ako +4 C. Varovný tón V nasledujúcich prípadoch môže zaznieť varovný tón. Varovný tón dvierok Ak sú dvierka spotrebiča otvorené dlhšie ako jednu minútu, zaznie varovný tón dvierok. Zatvorením dvierok varovný tón stíchne. Varovný tón teploty Na ukazovateli teploty mraziaceho priestoru bliká AL a zobrazí sa alarm. 10

37 Varovný tón teploty sa zapne, ak je v mraziacom priestore veľmi vysoká teplota a tým sú mrazené potraviny ohrozené. Stlačením tlačidla alarm sa na ukazovateli mraziaceho priestoru na 10 sekúnd objaví najvyššia teplota, ktorá prevládala v mraziacom priestore. Potom bude táto hodnota vymazaná. Varovný tón môže zaznieť taktiež bez ohrozenia zmrazených potravín pri: uvedení spotrebiča do prevádzky, vložení väčšieho množstva čerstvých potravín. Varovný tón signálnych hodín Varovný tón sa zapne, ak bola zapnutá funkcia signálnych hodín. Vybavenie Priehradky/nádoby Priehradky vnútorného priestoru a nádoby na dvierkach je možné meniť podľa potreby. Priehradky vytiahnite dopredu, spustite a postrane vytiahnite von, nádoby zdvihnite a vyberte. Chladiace skladovacie priehradky (chladiaca zásuvka) Obrázok /17 V chladiacej zásuvke prevládajú nižšie teploty ako v chladiacom priestore. Môžu sa vyskytnúť taktiež teploty pod 0 C. Zásuvka na fľaše Obrázok V zásuvke na fľaše môžete fľaše bezpečne skladovať. Regulátor teploty a vlhkosti pre nádobu na zeleninu Obrázok Na získanie optimálnych skladovacích podmienok pre zeleninu, šalát a ovocie, je možné v nádobe na zeleninu, podľa množstva skladovaných potravín, regulovať vlhkosť vzduchu. Menšie množstvo potravín Regulátor posuňte smerom doľava. Väčšie množstvo potravín Regulátor posuňte smerom doprava. Chladiaci akumulátor Obrázok Pri výpadku prúdu alebo pri poruche spomaľuje chladiaci akumulátor otepľovanie uskladnených potravín. Nadlhší čas skladovania je pritom dosiahnutý vtedy, keď chladiaci akumulátor uložíte do najvyššej priehradky priamo na potraviny. Z dôvodu úspory miesta je možné chladiaci akumulátor skladovať vo dvierkach spotrebiča. Chladiaci akumulátor je možné vybrať taktiež na krátkodobé chladenie potravín napríklad v termotaške. Ideálne na skladovanie rýb, mäsa a údenín. Nie je vhodné pre šaláty, zeleninu a potraviny citlivé na chlad. 11

38 Kalendár zmrazovania Obrázok Čísla pri symboloch udávajú povolenú dobu skladovania zmrazených potravín v mesiacoch. Pri hotových mrazených potravinách, ktoré ste zakúpili v obchode, dbajte na dátum výroby a spotreby. Aktívny uhlíkový filter Obrázok /23 Pomocou tohto filtra sú v chladiacom priestore redukované nepríjemné pachy. Usporiadanie potravín Na čo dbať pri usporiadaní potravín: Potraviny ukladajte dobre zabalené alebo riadne zakryté. Tak zostane zachovaná ich aróma, farba a čerstvosť. Okrem toho sa zabráni prenosu chutí a zafarbeniu umelohmotných dielov. Teplé jedlá a nápoje nechajte najskôr vychladnúť, až potom ich uložte do spotrebiča. Otvory pre odvod vzduchu v chladničke neblokujte potravinami, aby nedošlo k narušeniu cirkulácie vzduchu. Potraviny, ktoré sú uložené priamo pred otvory na odvod vzduchu, môžu vplyvom prúdiaceho studeného vzduchu zmrznúť. Potraviny odporúčame usporiadať nasledovne: Na priehradkách v chladiacom priestore: pekárenské výrobky, hotové jedlá, ovocie a zelenina chúlostivé na chlad. V zásuvke na zeleninu: zelenina, šalát, ovocie V chladiacej zásuvke: ryby, mäso a údeniny Vo dvierkach (zhora dolu): maslo, syr, vajcia, tuby, malé fľaše, veľké fľaše, mlieko, sáčky so šťavami. V mraziacom priestore: mrazené potraviny, kocky ľadu, zmrzlina Užitočný obsah Údaje k užitočnému obsahu nájdete na typovom štítku na vašom spotrebiči. Zmrazovanie čerstvých potravín Domáce zmrazovanie potravín Pre zmrazovanie doma používajte len čerstvé a nezávadné potraviny. Na zmrazovanie sú vhodné: Mäso a údeniny, hydina a zverina, ryby, zelenina, bylinky, ovocie, pekárenské výrobky, pizza, hotové jedlá, zvyšky jedál, žĺtky a bielky. Na zmrazovanie sú nevhodné: Celé vajcia v škrupine, kyslá smotana a majonéza, listové šaláty, reďkovky a cibuľa. 12

39 Blanšírovanie zeleniny a ovocia: Aby bola zachovaná farba, chuť, aróma a vitamín C, mali by sa hlavne zelenina a ovocie pred zmrazením blanšírovať. Pri blanšírování ponorte zeleninu a ovocie krátko do vriacej vody. Literatúra o zmrazovaní, v ktorej je popísané taktiež blanšírovanie, je dostupná v kníhkupectvách. Balenie potravín 1. Potraviny vložte do obalu. 2. Úplne vytlačte vzduch. 3. Obal tesne uzatvorte. 4. Na obal poznačte obsah a dátum zmrazenia. Na balenie sú nevhodné: baliaci papier, pergamenový papier, celofán, sáčky na odpadky, použité nákupné tašky. Na balenie sú vhodné: umelohmotné fólie, polyetylénové fólie, hliníkové fólie, mraziace dózy. Tieto produkty nájdete v špecializovaných predajniach. Na uzatváranie sú vhodné: gumové krúžky, umelohmotné sponky, viazacie nite, lepiace pásky odolné voči chladu atď. Sáčky a fólie z polyetylénu môžete zvariť pomocou zváračky na fólie. Zmrazovanie a skladovanie Nákup zmrazených potravín Balenie nesmie byť poškodené. Dbajte na dátum trvanlivosti. Teplota v predajnom boxe musí byť -18 C alebo nižšia. Mrazené potraviny prepravujte v termotaške a rýchlo ich vložte do mraziaceho priestoru. Usporiadanie potravín Väčšie množstvo potravín zmrazujte predovšetkým v najvrchnejších priehradkách, tu premrznú najrýchlejšie a taktiež šetrne. Potraviny vložte na šírku do priehradok resp. zmrazovacích nádob. Už zmrazené potraviny nesmú prísť do styku s čerstvo zmrazovanými potravinami. Prípadne zmrazené potraviny preložte do zmrazovacích nádob. Pre bezchybnú cirkuláciu vzduchu v spotrebiči je dôležité zasunúť zmrazovacie nádoby až nadoraz. Ak musíte umiestniť mnoho potravín, je možné všetky nádoby zo spotrebiča vybrať, okrem najspodnejšej, a potraviny naskladať priamo na mraziaci rošt. Na vybratie: vytiahnite zmrazovacej nádoby až nadoraz, vpredu ju nadvihnite a vytiahnite. 13
