Návod k použití KF 18WA40 KF 18WA41 S

Transkript

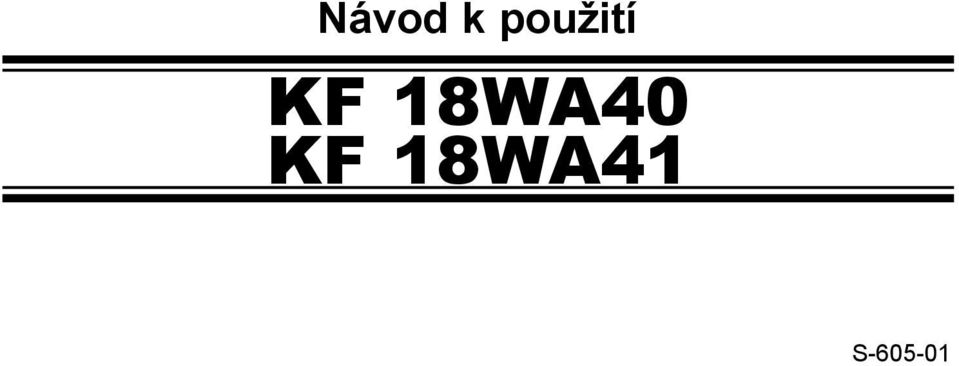

1 Návod k použití KF 18WA40 KF 18WA41 S

2 Obsah Pokyny k likvidaci Bezpečnostní pokyny Seznámení se spotřebičem Ovládací panel Dbejte na okolní teplotu místnosti a na větrání Připojení spotřebiče Zapnutí spotřebiče Nastavení teploty Touch-Light Ukládání lahví Užitný obsah Praktické rady pro skladování vína... 8 Teploty pro pití vína Vypnutí a odstavení spotřebiče Čištění spotřebiče Úspora energie Provozní zvuky Malé poruchy odstraníte sami Servisní služba Pokyny k likvidaci Likvidace obalu nového spotřebiče Váš nový spotřebič byl cestou k Vám chráněn obalem. Všechny použité materiály jsou ekologické a znovu použitelné. Prosím pomozte také: Likvidujte obalové materiály ekologickým způsobem. O aktuálních způsobech likvidace se, prosím, informujte u Vašeho odborného prodejce nebo na Obecním úřadě. Tento spotřebič odpovídá směrnici EU 2002/96/EG o elektrických a elektronických spotřebičích (waste electrical and electronic equipment WEEE). Tato směrnice udává rámec pro odevzdávání starých spotřebičů do sběru a jejich využití v zemích EU. Nebezpečí udušení! Obal a jeho díly nedávejte dětem. Nebezpečí udušení skládaným kartonem a foliemi! Bezpečnostní pokyny a varování Dříve než uvedete spotřebič do provozu Přečtěte si pečlivě návod k použití a k montáži! Obsahují důležité informace k instalaci, použití a údržbě spotřebiče. Návod k použití a montážní návod pečlivě uschovejte pro případného dalšího majitele Vašeho spotřebiče. Varování Spotřebič obsahuje nepatrné množství ekologického ale hořlavého chladicího prostředku R600a. Dbejte na to, aby se při dopravě nebo při montáži nepoškodilo potrubí oběhového systému chladicího prostředku. Vystřikující chladicí prostředek může poranit oči nebo se vznítit. Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Likvidace starého spotřebiče Staré spotřebiče nejsou bezcenným odpadem! Ekologickou likvidací se znovu získávají cenné suroviny. Ohrožení života! Pokud spotřebič dosloužil 1. Vytáhněte zástrčku ze zásuvky 2. Přestřihněte a odstraňte síťový kabel se zástrčkou. 3.Odstraňte zámek dveří, aby se hrající si děti nemohly do spotřebiče zavřít. Chladničky obsahují chladicí prostředky a izolační plyny. Tyto je nezbytné odborně odstranit. Až do provedení odborné likvidace nepoškoďte trubky oběhu chladicího prostředku. V nutných případech Oči řádně vypláchněte vodou; poraďte se s lékařem. Udržujte spotřebič z dosahu jiskrových zapalovačů nebo zdrojů ohně. Odpojte spotřebič z elektrické zásuvky. Místnost důkladně větrejte několik minut. Čím více je chladicího prostředku ve spotřebiči, tím větší musí být místnost, v níž je spotřebič umístěn. V příliš malé místnosti může při netěsnosti vzniknout hořlavá směs plynu a vzduchu. Na 8 g chladicího prostředku musí být prostor nejméně 1 m 3. Množství chladicího prostředku Vašeho spotřebiče je uvedeno na typovém štítku uvnitř spotřebiče. 2 3

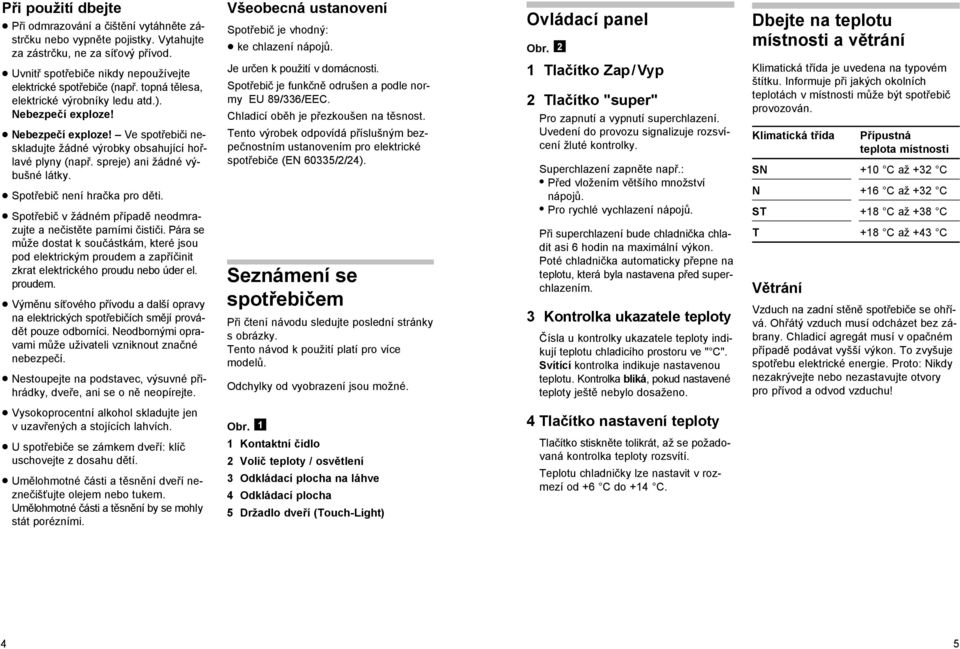

3 Při použití dbejte Při odmrazování a čištění vytáhněte zástrčku nebo vypněte pojistky. Vytahujte za zástrčku, ne za síťový přívod. Uvnitř spotřebiče nikdy nepoužívejte elektrické spotřebiče (např. topná tělesa, elektrické výrobníky ledu atd.). Nebezpečí exploze! Nebezpečí exploze! Ve spotřebiči neskladujte žádné výrobky obsahující hořlavé plyny (např. spreje) ani žádné výbušné látky. Spotřebič není hračka pro děti. Spotřebič v žádném případě neodmrazujte a nečistěte parními čističi. Pára se může dostat k součástkám, které jsou pod elektrickým proudem a zapříčinit zkrat elektrického proudu nebo úder el. proudem. Výměnu síťového přívodu a další opravy na elektrických spotřebičích smějí provádět pouze odborníci. Neodbornými opravami může uživateli vzniknout značné nebezpečí. Nestoupejte na podstavec, výsuvné přihrádky, dveře, ani se o ně neopírejte. Vysokoprocentní alkohol skladujte jen v uzavřených a stojících lahvích. U spotřebiče se zámkem dveří: klíč uschovejte z dosahu dětí. Umělohmotné části a těsnění dveří neznečišťujte olejem nebo tukem. Umělohmotné části a těsnění by se mohly stát porézními. Všeobecná ustanovení Spotřebič je vhodný: ke chlazení nápojů. Je určen k použití v domácnosti. Spotřebič je funkčně odrušen a podle normy EU 89/336/EEC. Chladicí oběh je přezkoušen na těsnost. Tento výrobek odpovídá příslušným bezpečnostním ustanovením pro elektrické spotřebiče (EN 60335/2/24). Seznámení se spotřebičem Při čtení návodu sledujte poslední stránky s obrázky. Tento návod k použití platí pro více modelů. Odchylky od vyobrazení jsou možné. Obr. 1 1 Kontaktní čidlo 2 Volič teploty / osvětlení 3 Odkládací plocha na láhve 4 Odkládací plocha 5 Držadlo dveří (Touch-Light) Ovládací panel Obr. 2 1 Tlačítko Zap/Vyp 2 Tlačítko "super" Pro zapnutí a vypnutí superchlazení. Uvedení do provozu signalizuje rozsvícení žluté kontrolky. Superchlazení zapněte např.: Před vložením většího množství nápojů. Pro rychlé vychlazení nápojů. Při superchlazení bude chladnička chladit asi 6 hodin na maximální výkon. Poté chladnička automaticky přepne na teplotu, která byla nastavena před superchlazením. 3 Kontrolka ukazatele teploty Čísla u kontrolky ukazatele teploty indikují teplotu chladicího prostoru ve " C". Svítící kontrolka indikuje nastavenou teplotu. Kontrolka bliká, pokud nastavené teploty ještě nebylo dosaženo. 4 Tlačítko nastavení teploty Tlačítko stiskněte tolikrát, až se požadovaná kontrolka teploty rozsvítí. Teplotu chladničky lze nastavit v rozmezí od +6 C do +14 C. Dbejte na teplotu místnosti a větrání Klimatická třída je uvedena na typovém štítku. Informuje při jakých okolních teplotách v místnosti může být spotřebič provozován. Klimatická třída Přípustná teplota místnosti SN +10 C až +32 C N +16 C až +32 C ST +18 C až +38 C T +18 C až +43 C Větrání Vzduch na zadní stěně spotřebiče se ohřívá. Ohřátý vzduch musí odcházet bez zábrany. Chladicí agregát musí v opačném případě podávat vyšší výkon. To zvyšuje spotřebu elektrické energie. Proto: Nikdy nezakrývejte nebo nezastavujte otvory pro přívod a odvod vzduchu! 4 5

4 Připojení spotřebiče Po instalaci spotřebiče na místo vyčkejte minimálně 1 hodiny, než jej uvedete do provozu. Během transportu může dojít k tomu, že se olej z kompresoru dostal do chladicího systému. Před prvním uvedením do provozu vnitřek spotřebiče vyčistěte (viz Čištění). Zásuvka by měla být volně přístupná. Spotřebič připojte na střídavý proud o napětí V / 50 Hz přes předpisově instalovanou zásuvku. Zásuvka musí být jištěna pojistkou 10 A a vyšší. U spotřebičů, které jsou provozovány v mimoevropských zemích na typovém štítku zkontrolujte, zda uváděné napětí a druh proudu jsou totožné s hodnotami Vaší sítě. Typový štítek je ve spotřebiči vlevo dole. Případnou výměnu síťového kabelu smí provést jen odborník. Varování! Zapnutí spotřebiče Obr. 2 Stiskněte hlavní vypínač 1. Kontrolka ukazatele teploty bliká, dokud není dosaženo požadované teploty. Kontrolka svítí když je požadované teploty dosaženo. Z výroby je nastavena základní teplota chladničky +10 C. Nastavení teploty Hodnoty nastavení je možné změnit, viz popis k ovládacímu panelu. Touch-Light Obr. 5 Tento spotřebič je vybaven funkcí Touch- Light. Dotknete-li se držadla na dveřích chladničky, zapne se osvětlení chladničky. Ukládání láhví Při ukládání dbejte na toto Celkem lze na odkládací plochy pro láhve umístit 32 třičtvrtělitrových láhví nebo 28 litrových láhví obr. 8. Tohoto množství lze dosáhnout, pokud láhve ukládáte hrdlem směrem dopředu, obr. 4. Uvedené množství láhví se může lišit u jiných tvarů a velikostí láhví, obr. 8. Aby bylo dosaženo dobré cirkulace vzduchu ve spotřebiči, nesmějí se láhve dotýkat zadní stěny spotřebiče. Láhve proto ukládejte do spotřebiče hrdlem dopředu, obr. 4. Teplé nápoje nechte ochladit vně spotřebiče. Využijte teplotních zón v chladničce! Vlivem přirozené cirkulace vzduchu uvnitř spotřebiče vznikají rozdílné teplotní zóny. Vámi nastaveného stupně dosahuje spotřebič ve střední úrovni. Doporučujeme nastavit spotřebič na teplotu nápoje, který má být skladován při nejnižší teplotě. V horní části je nejteplejší teplotní zóna. V ní můžete skladovat vína, pro která se doporučuje vyšší teplota při servírování. Nad spodní částí je nejnižší teplota. Zde ukládejte např. sekt, bílé víno, šampaňské a růžové víno. V nejnižší přihrádce je oblast střední teploty. Užitný obsah: Bez vnitřního vybavení je užitný obsah podle aktuální normy: Pro celý spotřebič: 149 l V žádném případě nesmí být spotřebič napojen na elektronické úsporné zařízení (např. Ecoboy, Sava Plug) a na usměrňovač proudu, který mění stejnosměrný proud na střídavý proud o napětí 230 V (např. solární zařízení, el. sítě na lodích). Pomocí této funkce získáte přehled o nápojích, aniž byste museli otevírat dveře. Takto uspoříte energii. Pokud jste se dotkli držadla a dveře byly zavřené, osvětlení se automaticky vypne po 60 sekundách. Pokud došlo k otevření dveří, osvětlení znovu zhasne po cca 10 sekundách od okamžiku kdy byly dveře S vnitřním vybavením je užitný obsah: Pro celý spotřebič: 146 l 6 7

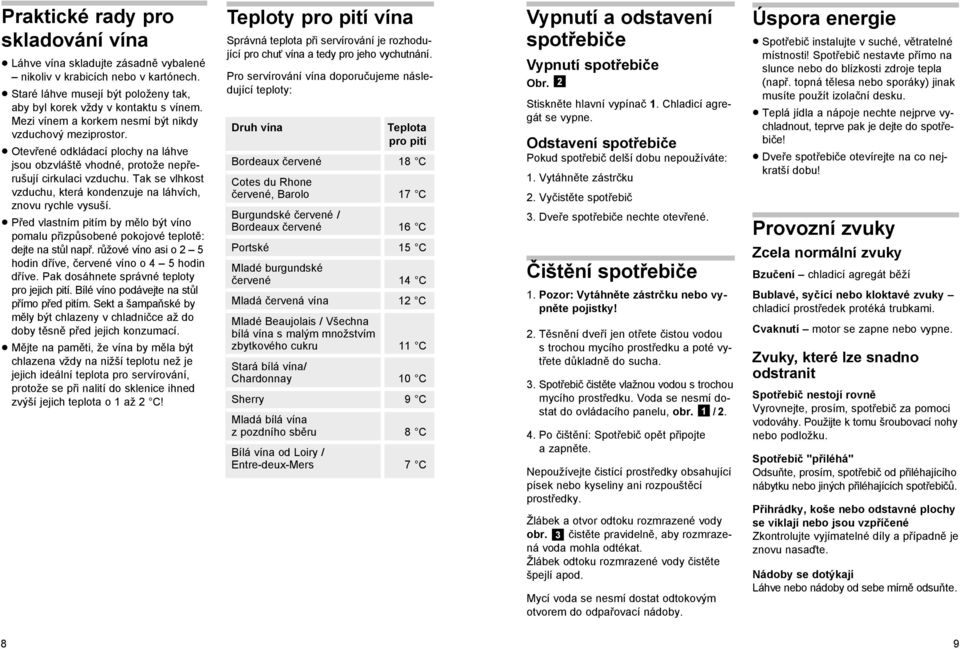

5 Praktické rady pro skladování vína Láhve vína skladujte zásadně vybalené nikoliv v krabicích nebo v kartónech. Staré láhve musejí být položeny tak, aby byl korek vždy v kontaktu s vínem. Mezi vínem a korkem nesmí být nikdy vzduchový meziprostor. Otevřené odkládací plochy na láhve jsou obzvláště vhodné, protože nepřerušují cirkulaci vzduchu. Tak se vlhkost vzduchu, která kondenzuje na láhvích, znovu rychle vysuší. Před vlastním pitím by mělo být víno pomalu přizpůsobené pokojové teplotě: dejte na stůl např. růžové víno asi o 2 5 hodin dříve, červené víno o 4 5 hodin dříve. Pak dosáhnete správné teploty pro jejich pití. Bílé víno podávejte na stůl přímo před pitím. Sekt a šampaňské by měly být chlazeny v chladničce až do doby těsně před jejich konzumací. Mějte na paměti, že vína by měla být chlazena vždy na nižší teplotu než je jejich ideální teplota pro servírování, protože se při nalití do sklenice ihned zvýší jejich teplota o 1 až 2 C! Teploty pro pití vína Správná teplota při servírování je rozhodující pro chuť vína a tedy pro jeho vychutnání. Pro servírování vína doporučujeme následující teploty: Druh vína Teplota pro pití Bordeaux červené 18 C Cotes du Rhone červené, Barolo 17 C Burgundské červené / Bordeaux červené 16 C Portské 15 C Mladé burgundské červené 14 C Mladá červená vína 12 C Mladé Beaujolais / Všechna bílá vína s malým množstvím zbytkového cukru 11 C Stará bílá vína/ Chardonnay 10 C Sherry 9 C Mladá bílá vína z pozdního sběru 8 C Bílá vína od Loiry / Entre-deux-Mers 7 C Vypnutí a odstavení spotřebiče Vypnutí spotřebiče Obr. 2 Stiskněte hlavní vypínač 1. Chladicí agregát se vypne. Odstavení spotřebiče Pokud spotřebič delší dobu nepoužíváte: 1. Vytáhněte zástrčku 2. Vyčistěte spotřebič 3. Dveře spotřebiče nechte otevřené. Čištění spotřebiče 1. Pozor: Vytáhněte zástrčku nebo vypněte pojistky! 2. Těsnění dveří jen otřete čistou vodou s trochou mycího prostředku a poté vytřete důkladně do sucha. 3. Spotřebič čistěte vlažnou vodou s trochou mycího prostředku. Voda se nesmí dostat do ovládacího panelu, obr. 1 / Po čištění: Spotřebič opět připojte a zapněte. Nepoužívejte čistící prostředky obsahující písek nebo kyseliny ani rozpouštěcí prostředky. Žlábek a otvor odtoku rozmrazené vody obr. 3 čistěte pravidelně, aby rozmrazená voda mohla odtékat. Žlábek odtoku rozmrazené vody čistěte špejlí apod. Mycí voda se nesmí dostat odtokovým otvorem do odpařovací nádoby. Úspora energie Spotřebič instalujte v suché, větratelné místnosti! Spotřebič nestavte přímo na slunce nebo do blízkosti zdroje tepla (např. topná tělesa nebo sporáky) jinak musíte použít izolační desku. Teplá jídla a nápoje nechte nejprve vychladnout, teprve pak je dejte do spotřebiče! Dveře spotřebiče otevírejte na co nejkratší dobu! Provozní zvuky Zcela normální zvuky Bzučení chladicí agregát běží Bublavé, syčící nebo kloktavé zvuky chladicí prostředek protéká trubkami. Cvaknutí motor se zapne nebo vypne. Zvuky, které lze snadno odstranit Spotřebič nestojí rovně Vyrovnejte, prosím, spotřebič za pomoci vodováhy. Použijte k tomu šroubovací nohy nebo podložku. Spotřebič "přiléhá" Odsuňte, prosím, spotřebič od přiléhajícího nábytku nebo jiných přiléhajících spotřebičů. Přihrádky, koše nebo odstavné plochy se viklají nebo jsou vzpříčené Zkontrolujte vyjímatelné díly a případně je znovu nasaďte. Nádoby se dotýkají Láhve nebo nádoby od sebe mírně odsuňte. 8 9

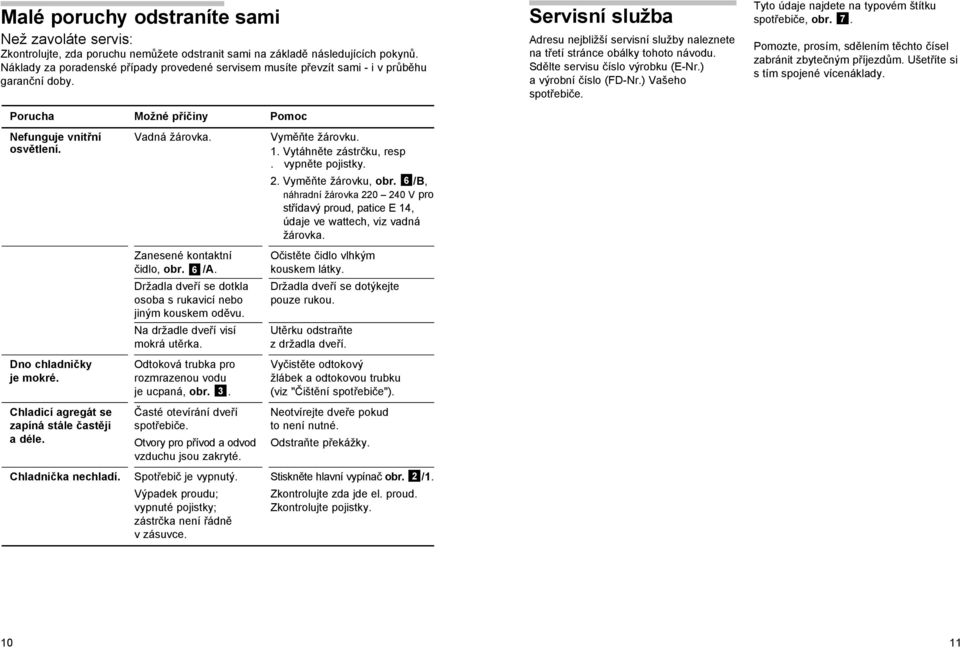

6 Malé poruchy odstraníte sami Než zavoláte servis: Zkontrolujte, zda poruchu nemůžete odstranit sami na základě následujících pokynů. Náklady za poradenské případy provedené servisem musíte převzít sami - i v průběhu garanční doby. Porucha Možné příčiny Pomoc Nefunguje vnitřní Vadná žárovka. Vyměňte žárovku. osvětlení. 1. Vytáhněte zástrčku, resp. vypněte pojistky. 2. Vyměňte žárovku, obr. 6 /B, náhradní žárovka V pro střídavý proud, patice E 14, údaje ve wattech, viz vadná žárovka. Zanesené kontaktní Očistěte čidlo vlhkým čidlo, obr. 6 /A. kouskem látky. Držadla dveří se dotkla Držadla dveří se dotýkejte osoba s rukavicí nebo pouze rukou. jiným kouskem oděvu. Na držadle dveří visí Utěrku odstraňte mokrá utěrka. z držadla dveří. Dno chladničky Odtoková trubka pro Vyčistěte odtokový je mokré. rozmrazenou vodu žlábek a odtokovou trubku je ucpaná, obr. 3. (viz "Čištění spotřebiče"). Chladicí agregát se Časté otevírání dveří Neotvírejte dveře pokud zapíná stále častěji spotřebiče. to není nutné. a déle. Otvory pro přívod a odvod Odstraňte překážky. vzduchu jsou zakryté. Chladnička nechladí. Spotřebič je vypnutý. Stiskněte hlavní vypínač obr. 2 /1. Výpadek proudu; Zkontrolujte zda jde el. proud. vypnuté pojistky; Zkontrolujte pojistky. zástrčka není řádně v zásuvce. Servisní služba Adresu nejbližší servisní služby naleznete na třetí stránce obálky tohoto návodu. Sdělte servisu číslo výrobku (E-Nr.) a výrobní číslo (FD-Nr.) Vašeho spotřebiče. Tyto údaje najdete na typovém štítku spotřebiče, obr. 7. Pomozte, prosím, sdělením těchto čísel zabránit zbytečným příjezdům. Ušetříte si s tím spojené vícenáklady

7

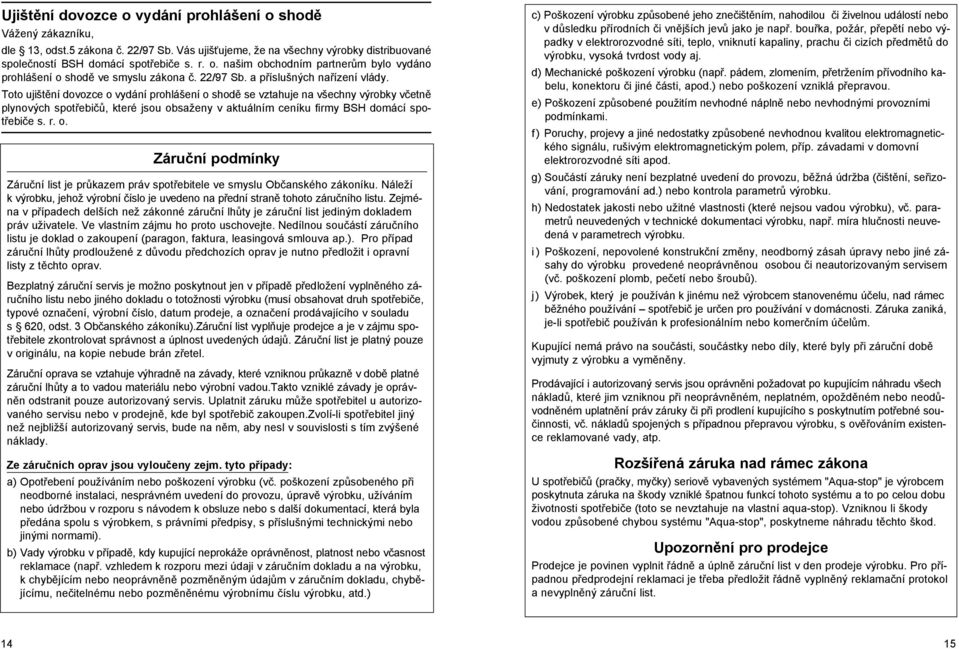

8 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č. 22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s. r. o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s. r. o. Záruční podmínky Záruční list je průkazem práv spotřebitele ve smyslu Občanského zákoníku. Náleží k výrobku, jehož výrobní číslo je uvedeno na přední straně tohoto záručního listu. Zejména v případech delších než zákonné záruční lhůty je záruční list jediným dokladem práv uživatele. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o zakoupení (paragon, faktura, leasingová smlouva ap.). Pro případ záruční lhůty prodloužené z důvodu předchozích oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení vyplněného záručního listu nebo jiného dokladu o totožnosti výrobku (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje, a označení prodávajícího v souladu s 620, odst. 3 Občanského zákoníku).záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty a to vadou materiálu nebo výrobní vadou.takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen.zvolí-li spotřebitel jiný než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejm. tyto případy: a) Opotřebení používáním nebo poškození výrobku (vč. poškození způsobeného při neodborné instalaci, nesprávném uvedení do provozu, úpravě výrobku, užíváním nebo údržbou v rozporu s návodem k obsluze nebo s další dokumentací, která byla předána spolu s výrobkem, s právními předpisy, s příslušnými technickými nebo jinými normami). b) Vady výrobku v případě, kdy kupující neprokáže oprávněnost, platnost nebo včasnost reklamace (např. vzhledem k rozporu mezi údaji v záručním dokladu a na výrobku, k chybějícím nebo neoprávněně pozměněným údajům v záručním dokladu, chybějícímu, nečitelnému nebo pozměněnému výrobnímu číslu výrobku, atd.) c) Poškození výrobku způsobené jeho znečištěním, nahodilou či živelnou událostí nebo v důsledku přírodních či vnějších jevů jako je např. bouřka, požár, přepětí nebo výpadky v elektrorozvodné síti, teplo, vniknutí kapaliny, prachu či cizích předmětů do výrobku, vysoká tvrdost vody aj. d) Mechanické poškození výrobku (např. pádem, zlomením, přetržením přívodního kabelu, konektoru či jiné části, apod.) nebo poškození vzniklá přepravou. e) Poškození způsobené použitím nevhodné náplně nebo nevhodnými provozními podmínkami. f ) Poruchy, projevy a jiné nedostatky způsobené nevhodnou kvalitou elektromagnetického signálu, rušivým elektromagnetickým polem, příp. závadami v domovní elektrorozvodné síti apod. g) Součástí záruky není bezplatné uvedení do provozu, běžná údržba (čištění, seřizování, programování ad.) nebo kontrola parametrů výrobku. h) Nedostatek jakosti nebo užitné vlastnosti (které nejsou vadou výrobku), vč. parametrů neuvedených v technické dokumentaci výrobku, např. míra hlučnosti neuvedená v parametrech výrobku. i ) Poškození, nepovolené konstrukční změny, neodborný zásah úpravy nebo jiné zásahy do výrobku provedené neoprávněnou osobou či neautorizovaným servisem (vč. poškození plomb, pečetí nebo šroubů). j) Výrobek, který je používán k jinému než výrobcem stanovenému účelu, nad rámec běžného používání spotřebič je určen pro používání v domácnosti. Záruka zaniká, je-li spotřebič používán k profesionálním nebo komerčním účelům. Kupující nemá právo na součásti, součástky nebo díly, které byly při záruční době vyjmuty z výrobku a vyměněny. Prodávající i autorizovaný servis jsou oprávněni požadovat po kupujícím náhradu všech nákladů, které jim vzniknou při neoprávněném, neplatném, opožděném nebo neodůvodněném uplatnění práv záruky či při prodlení kupujícího s poskytnutím potřebné součinnosti, vč. nákladů spojených s případnou přepravou výrobku, s ověřováním existence reklamované vady, atp. Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) seriově vybavených systémem "Aqua-stop" je výrobcem poskytnuta záruka na škody vzniklé špatnou funkcí tohoto systému a to po celou dobu životnosti spotřebiče (toto se nevztahuje na vlastní aqua-stop). Vzniknou li škody vodou způsobené chybou systému "Aqua-stop", poskytneme náhradu těchto škod. Upozornění pro prodejce Prodejce je povinen vyplnit řádně a úplně záruční list v den prodeje výrobku. Pro případnou předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol a nevyplněný záruční list

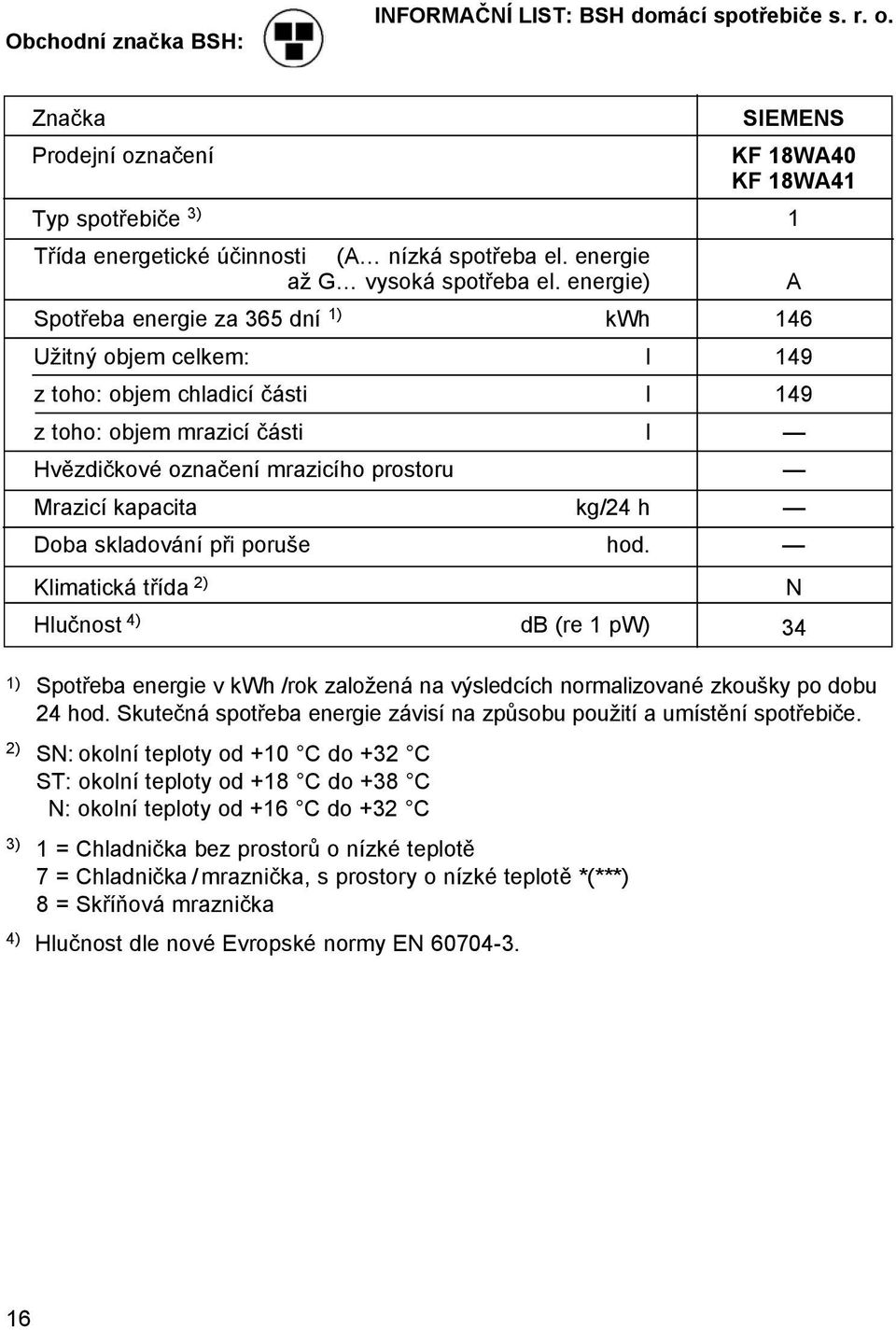

9 Obchodní značka BSH: INFORMAČNÍ LIST: BSH domácí spotřebiče s. r. o. Značka Prodejní označení SIEMENS KF 18WA40 KF 18WA41 Typ spotřebiče 3) 1 Třída energetické účinnosti (A nízká spotřeba el. energie až G vysoká spotřeba el. energie) A Spotřeba energie za 365 dní 1) kwh 146 Užitný objem celkem: l 149 z toho: objem chladicí části l 149 z toho: objem mrazicí části l Hvězdičkové označení mrazicího prostoru Mrazicí kapacita kg/24 h Doba skladování při poruše hod. Klimatická třída 2) N Hlučnost 4) db (re 1 pw) 34 1) Spotřeba energie v kwh /rok založená na výsledcích normalizované zkoušky po dobu 24 hod. Skutečná spotřeba energie závisí na způsobu použití a umístění spotřebiče. 2) SN: okolní teploty od +10 C do +32 C ST: okolní teploty od +18 C do +38 C N: okolní teploty od +16 C do +32 C 3) 1 = Chladnička bez prostorů o nízké teplotě 7 = Chladnička / mraznička, s prostory o nízké teplotě *(***) 8 = Skříňová mraznička 4) Hlučnost dle nové Evropské normy EN
