ÚZEMNÍ ROZHODNUTÍ č. 48/2016. (doručováno veřejnou vyhláškou)

Transkript

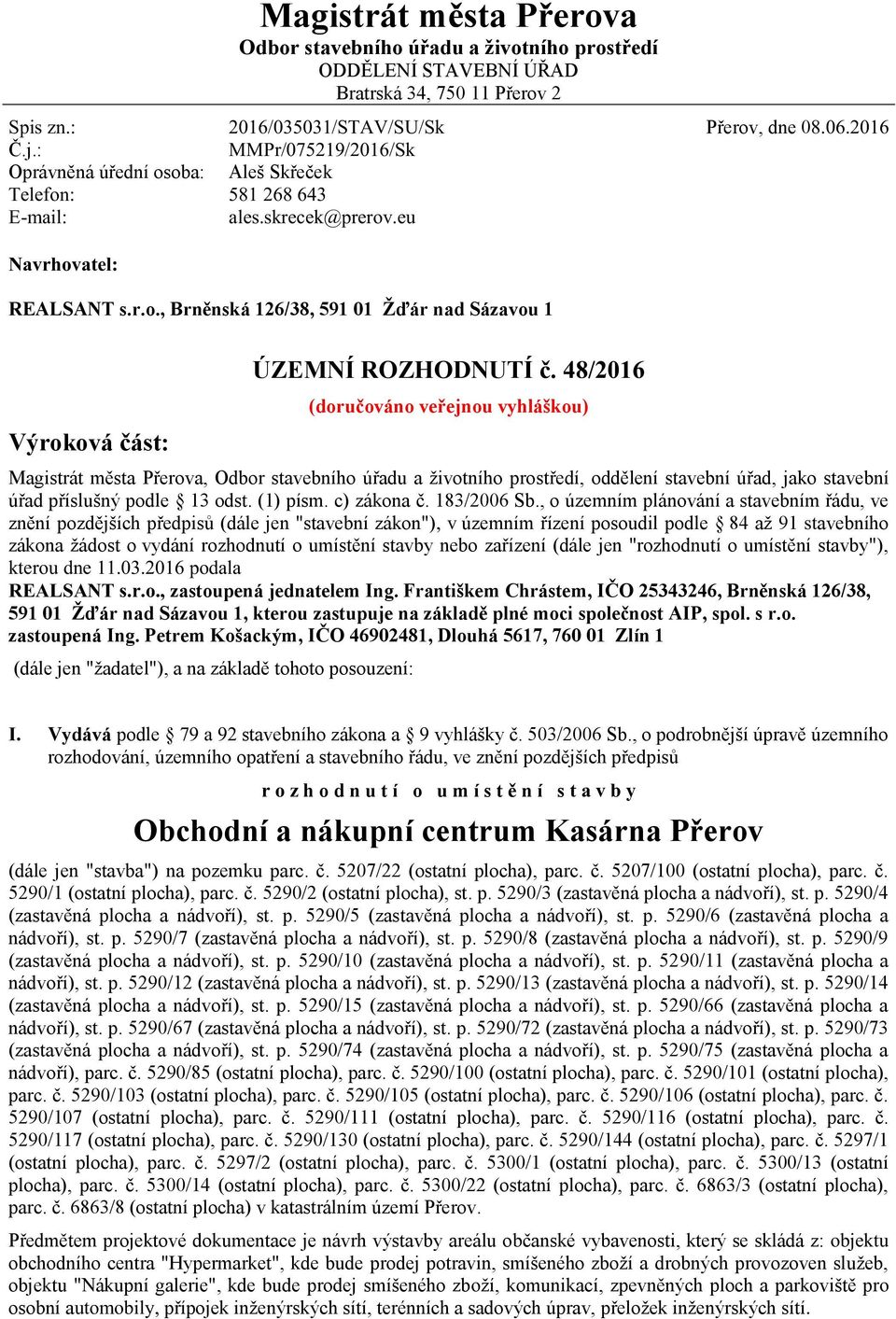

1 Magistrát města Přerova Odbor stavebního úřadu a životního prostředí ODDĚLENÍ STAVEBNÍ ÚŘAD Bratrská 34, Přerov 2 Spis zn.: 2016/035031/STAV/SU/Sk Přerov, dne Č.j.: Oprávněná úřední osoba: Telefon: MMPr/075219/2016/Sk Aleš Skřeček ales.skrecek@prerov.eu Navrhovatel: REALSANT s.r.o., Brněnská 126/38, Žďár nad Sázavou 1 Výroková část: ÚZEMNÍ ROZHODNUTÍ č. 48/2016 (doručováno veřejnou vyhláškou) Magistrát města Přerova, Odbor stavebního úřadu a životního prostředí, oddělení stavební úřad, jako stavební úřad příslušný podle 13 odst. (1) písm. c) zákona č. 183/2006 Sb., o územním plánování a stavebním řádu, ve znění pozdějších předpisů (dále jen "stavební zákon"), v územním řízení posoudil podle 84 až 91 stavebního zákona žádost o vydání rozhodnutí o umístění stavby nebo zařízení (dále jen "rozhodnutí o umístění stavby"), kterou dne podala REALSANT s.r.o., zastoupená jednatelem Ing. Františkem Chrástem, IČO , Brněnská 126/38, Žďár nad Sázavou 1, kterou zastupuje na základě plné moci společnost AIP, spol. s r.o. zastoupená Ing. Petrem Košackým, IČO , Dlouhá 5617, Zlín 1 (dále jen "žadatel"), a na základě tohoto posouzení: I. Vydává podle 79 a 92 stavebního zákona a 9 vyhlášky č. 503/2006 Sb., o podrobnější úpravě územního rozhodování, územního opatření a stavebního řádu, ve znění pozdějších předpisů r o z h o d n u t í o u m í s t ě n í s t a v b y Obchodní a nákupní centrum Kasárna Přerov (dále jen "stavba") na pozemku parc. č. 5207/22 (ostatní plocha), parc. č. 5207/100 (ostatní plocha), parc. č. 5290/1 (ostatní plocha), parc. č. 5290/2 (ostatní plocha), st. p. 5290/3 (zastavěná plocha a nádvoří), st. p. 5290/4 (zastavěná plocha a nádvoří), st. p. 5290/5 (zastavěná plocha a nádvoří), st. p. 5290/6 (zastavěná plocha a nádvoří), st. p. 5290/7 (zastavěná plocha a nádvoří), st. p. 5290/8 (zastavěná plocha a nádvoří), st. p. 5290/9 (zastavěná plocha a nádvoří), st. p. 5290/10 (zastavěná plocha a nádvoří), st. p. 5290/11 (zastavěná plocha a nádvoří), st. p. 5290/12 (zastavěná plocha a nádvoří), st. p. 5290/13 (zastavěná plocha a nádvoří), st. p. 5290/14 (zastavěná plocha a nádvoří), st. p. 5290/15 (zastavěná plocha a nádvoří), st. p. 5290/66 (zastavěná plocha a nádvoří), st. p. 5290/67 (zastavěná plocha a nádvoří), st. p. 5290/72 (zastavěná plocha a nádvoří), st. p. 5290/73 (zastavěná plocha a nádvoří), st. p. 5290/74 (zastavěná plocha a nádvoří), st. p. 5290/75 (zastavěná plocha a nádvoří), parc. č. 5290/85 (ostatní plocha), parc. č. 5290/100 (ostatní plocha), parc. č. 5290/101 (ostatní plocha), parc. č. 5290/103 (ostatní plocha), parc. č. 5290/105 (ostatní plocha), parc. č. 5290/106 (ostatní plocha), parc. č. 5290/107 (ostatní plocha), parc. č. 5290/111 (ostatní plocha), parc. č. 5290/116 (ostatní plocha), parc. č. 5290/117 (ostatní plocha), parc. č. 5290/130 (ostatní plocha), parc. č. 5290/144 (ostatní plocha), parc. č. 5297/1 (ostatní plocha), parc. č. 5297/2 (ostatní plocha), parc. č. 5300/1 (ostatní plocha), parc. č. 5300/13 (ostatní plocha), parc. č. 5300/14 (ostatní plocha), parc. č. 5300/22 (ostatní plocha), parc. č. 6863/3 (ostatní plocha), parc. č. 6863/8 (ostatní plocha) v katastrálním území Přerov. Předmětem projektové dokumentace je návrh výstavby areálu občanské vybavenosti, který se skládá z: objektu obchodního centra "Hypermarket", kde bude prodej potravin, smíšeného zboží a drobných provozoven služeb, objektu "Nákupní galerie", kde bude prodej smíšeného zboží, komunikací, zpevněných ploch a parkoviště pro osobní automobily, přípojek inženýrských sítí, terénních a sadových úprav, přeložek inženýrských sítí.

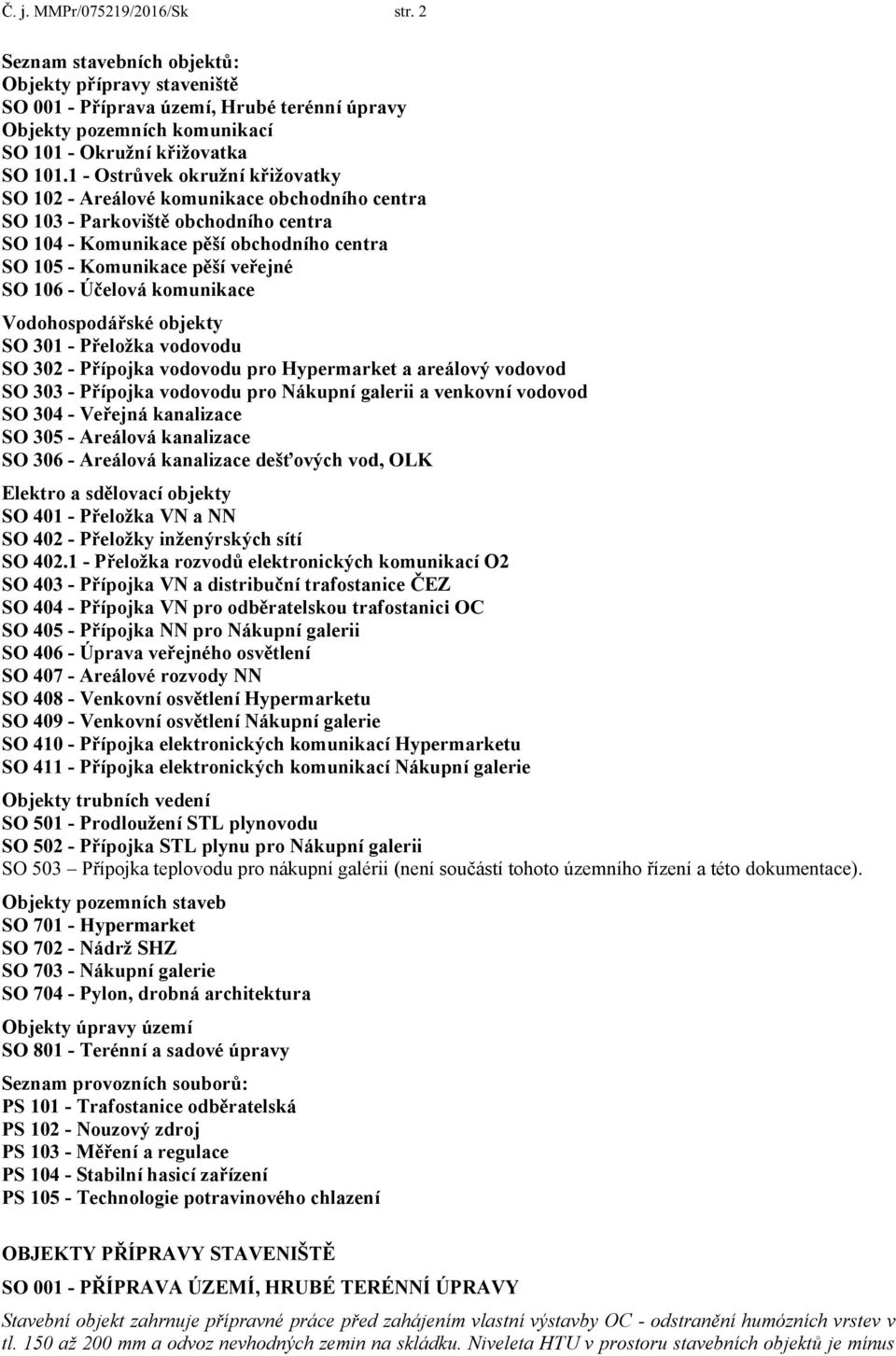

2 Č. j. MMPr/075219/2016/Sk str. 2 Seznam stavebních objektů: Objekty přípravy staveniště SO Příprava území, Hrubé terénní úpravy Objekty pozemních komunikací SO Okružní křižovatka SO Ostrůvek okružní křižovatky SO Areálové komunikace obchodního centra SO Parkoviště obchodního centra SO Komunikace pěší obchodního centra SO Komunikace pěší veřejné SO Účelová komunikace Vodohospodářské objekty SO Přeložka vodovodu SO Přípojka vodovodu pro Hypermarket a areálový vodovod SO Přípojka vodovodu pro Nákupní galerii a venkovní vodovod SO Veřejná kanalizace SO Areálová kanalizace SO Areálová kanalizace dešťových vod, OLK Elektro a sdělovací objekty SO Přeložka VN a NN SO Přeložky inženýrských sítí SO Přeložka rozvodů elektronických komunikací O2 SO Přípojka VN a distribuční trafostanice ČEZ SO Přípojka VN pro odběratelskou trafostanici OC SO Přípojka NN pro Nákupní galerii SO Úprava veřejného osvětlení SO Areálové rozvody NN SO Venkovní osvětlení Hypermarketu SO Venkovní osvětlení Nákupní galerie SO Přípojka elektronických komunikací Hypermarketu SO Přípojka elektronických komunikací Nákupní galerie Objekty trubních vedení SO Prodloužení STL plynovodu SO Přípojka STL plynu pro Nákupní galerii SO 503 Přípojka teplovodu pro nákupní galérii (není součástí tohoto územního řízení a této dokumentace). Objekty pozemních staveb SO Hypermarket SO Nádrž SHZ SO Nákupní galerie SO Pylon, drobná architektura Objekty úpravy území SO Terénní a sadové úpravy Seznam provozních souborů: PS Trafostanice odběratelská PS Nouzový zdroj PS Měření a regulace PS Stabilní hasicí zařízení PS Technologie potravinového chlazení OBJEKTY PŘÍPRAVY STAVENIŠTĚ SO PŘÍPRAVA ÚZEMÍ, HRUBÉ TERÉNNÍ ÚPRAVY Stavební objekt zahrnuje přípravné práce před zahájením vlastní výstavby OC - odstranění humózních vrstev v tl. 150 až 200 mm a odvoz nevhodných zemin na skládku. Niveleta HTU v prostoru stavebních objektů je mínus

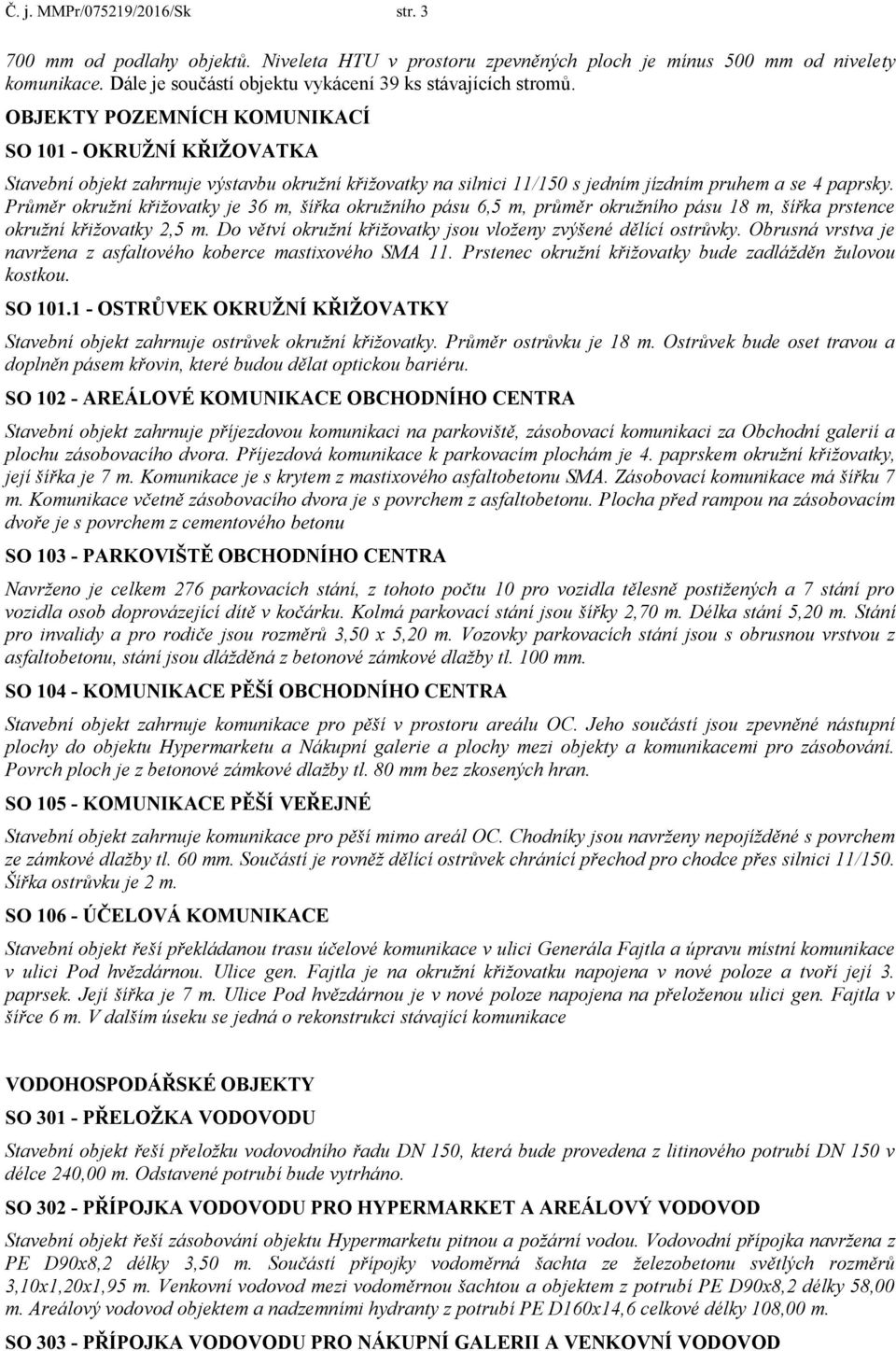

3 Č. j. MMPr/075219/2016/Sk str mm od podlahy objektů. Niveleta HTU v prostoru zpevněných ploch je mínus 500 mm od nivelety komunikace. Dále je součástí objektu vykácení 39 ks stávajících stromů. OBJEKTY POZEMNÍCH KOMUNIKACÍ SO OKRUŽNÍ KŘIŽOVATKA Stavební objekt zahrnuje výstavbu okružní křižovatky na silnici 11/150 s jedním jízdním pruhem a se 4 paprsky. Průměr okružní křižovatky je 36 m, šířka okružního pásu 6,5 m, průměr okružního pásu 18 m, šířka prstence okružní křižovatky 2,5 m. Do větví okružní křižovatky jsou vloženy zvýšené dělící ostrůvky. Obrusná vrstva je navržena z asfaltového koberce mastixového SMA 11. Prstenec okružní křižovatky bude zadlážděn žulovou kostkou. SO OSTRŮVEK OKRUŽNÍ KŘIŽOVATKY Stavební objekt zahrnuje ostrůvek okružní křižovatky. Průměr ostrůvku je 18 m. Ostrůvek bude oset travou a doplněn pásem křovin, které budou dělat optickou bariéru. SO AREÁLOVÉ KOMUNIKACE OBCHODNÍHO CENTRA Stavební objekt zahrnuje příjezdovou komunikaci na parkoviště, zásobovací komunikaci za Obchodní galerií a plochu zásobovacího dvora. Příjezdová komunikace k parkovacím plochám je 4. paprskem okružní křižovatky, její šířka je 7 m. Komunikace je s krytem z mastixového asfaltobetonu SMA. Zásobovací komunikace má šířku 7 m. Komunikace včetně zásobovacího dvora je s povrchem z asfaltobetonu. Plocha před rampou na zásobovacím dvoře je s povrchem z cementového betonu SO PARKOVIŠTĚ OBCHODNÍHO CENTRA Navrženo je celkem 276 parkovacích stání, z tohoto počtu 10 pro vozidla tělesně postižených a 7 stání pro vozidla osob doprovázející dítě v kočárku. Kolmá parkovací stání jsou šířky 2,70 m. Délka stání 5,20 m. Stání pro invalidy a pro rodiče jsou rozměrů 3,50 x 5,20 m. Vozovky parkovacích stání jsou s obrusnou vrstvou z asfaltobetonu, stání jsou dlážděná z betonové zámkové dlažby tl. 100 mm. SO KOMUNIKACE PĚŠÍ OBCHODNÍHO CENTRA Stavební objekt zahrnuje komunikace pro pěší v prostoru areálu OC. Jeho součástí jsou zpevněné nástupní plochy do objektu Hypermarketu a Nákupní galerie a plochy mezi objekty a komunikacemi pro zásobování. Povrch ploch je z betonové zámkové dlažby tl. 80 mm bez zkosených hran. SO KOMUNIKACE PĚŠÍ VEŘEJNÉ Stavební objekt zahrnuje komunikace pro pěší mimo areál OC. Chodníky jsou navrženy nepojížděné s povrchem ze zámkové dlažby tl. 60 mm. Součástí je rovněž dělící ostrůvek chránící přechod pro chodce přes silnici 11/150. Šířka ostrůvku je 2 m. SO ÚČELOVÁ KOMUNIKACE Stavební objekt řeší překládanou trasu účelové komunikace v ulici Generála Fajtla a úpravu místní komunikace v ulici Pod hvězdárnou. Ulice gen. Fajtla je na okružní křižovatku napojena v nové poloze a tvoří její 3. paprsek. Její šířka je 7 m. Ulice Pod hvězdárnou je v nové poloze napojena na přeloženou ulici gen. Fajtla v šířce 6 m. V dalším úseku se jedná o rekonstrukci stávající komunikace VODOHOSPODÁŘSKÉ OBJEKTY SO PŘELOŽKA VODOVODU Stavební objekt řeší přeložku vodovodního řadu DN 150, která bude provedena z litinového potrubí DN 150 v délce 240,00 m. Odstavené potrubí bude vytrháno. SO PŘÍPOJKA VODOVODU PRO HYPERMARKET A AREÁLOVÝ VODOVOD Stavební objekt řeší zásobování objektu Hypermarketu pitnou a požární vodou. Vodovodní přípojka navržena z PE D90x8,2 délky 3,50 m. Součástí přípojky vodoměrná šachta ze železobetonu světlých rozměrů 3,10x1,20x1,95 m. Venkovní vodovod mezi vodoměrnou šachtou a objektem z potrubí PE D90x8,2 délky 58,00 m. Areálový vodovod objektem a nadzemními hydranty z potrubí PE D160x14,6 celkové délky 108,00 m. SO PŘÍPOJKA VODOVODU PRO NÁKUPNÍ GALERII A VENKOVNÍ VODOVOD

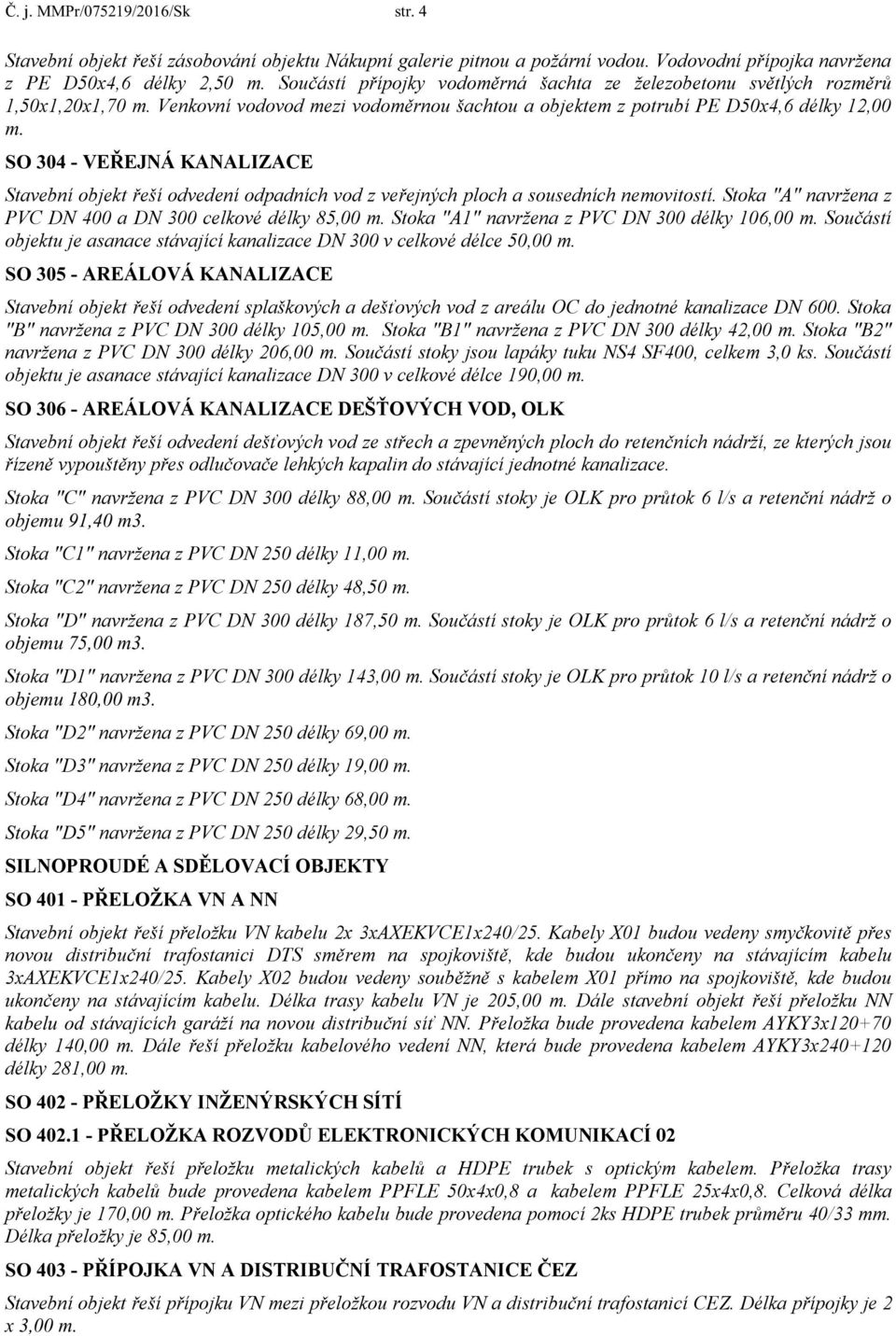

4 Č. j. MMPr/075219/2016/Sk str. 4 Stavební objekt řeší zásobování objektu Nákupní galerie pitnou a požární vodou. Vodovodní přípojka navržena z PE D50x4,6 délky 2,50 m. Součástí přípojky vodoměrná šachta ze železobetonu světlých rozměrů 1,50x1,20x1,70 m. Venkovní vodovod mezi vodoměrnou šachtou a objektem z potrubí PE D50x4,6 délky 12,00 m. SO VEŘEJNÁ KANALIZACE Stavební objekt řeší odvedení odpadních vod z veřejných ploch a sousedních nemovitostí. Stoka "A" navržena z PVC DN 400 a DN 300 celkové délky 85,00 m. Stoka "A1" navržena z PVC DN 300 délky 106,00 m. Součástí objektu je asanace stávající kanalizace DN 300 v celkové délce 50,00 m. SO AREÁLOVÁ KANALIZACE Stavební objekt řeší odvedení splaškových a dešťových vod z areálu OC do jednotné kanalizace DN 600. Stoka "B" navržena z PVC DN 300 délky 105,00 m. Stoka "B1" navržena z PVC DN 300 délky 42,00 m. Stoka "B2" navržena z PVC DN 300 délky 206,00 m. Součástí stoky jsou lapáky tuku NS4 SF400, celkem 3,0 ks. Součástí objektu je asanace stávající kanalizace DN 300 v celkové délce 190,00 m. SO AREÁLOVÁ KANALIZACE DEŠŤOVÝCH VOD, OLK Stavební objekt řeší odvedení dešťových vod ze střech a zpevněných ploch do retenčních nádrží, ze kterých jsou řízeně vypouštěny přes odlučovače lehkých kapalin do stávající jednotné kanalizace. Stoka "C" navržena z PVC DN 300 délky 88,00 m. Součástí stoky je OLK pro průtok 6 l/s a retenční nádrž o objemu 91,40 m3. Stoka "C1" navržena z PVC DN 250 délky 11,00 m. Stoka "C2" navržena z PVC DN 250 délky 48,50 m. Stoka "D" navržena z PVC DN 300 délky 187,50 m. Součástí stoky je OLK pro průtok 6 l/s a retenční nádrž o objemu 75,00 m3. Stoka "D1" navržena z PVC DN 300 délky 143,00 m. Součástí stoky je OLK pro průtok 10 l/s a retenční nádrž o objemu 180,00 m3. Stoka "D2" navržena z PVC DN 250 délky 69,00 m. Stoka "D3" navržena z PVC DN 250 délky 19,00 m. Stoka "D4" navržena z PVC DN 250 délky 68,00 m. Stoka "D5" navržena z PVC DN 250 délky 29,50 m. SILNOPROUDÉ A SDĚLOVACÍ OBJEKTY SO PŘELOŽKA VN A NN Stavební objekt řeší přeložku VN kabelu 2x 3xAXEKVCE1x240/25. Kabely X01 budou vedeny smyčkovitě přes novou distribuční trafostanici DTS směrem na spojkoviště, kde budou ukončeny na stávajícím kabelu 3xAXEKVCE1x240/25. Kabely X02 budou vedeny souběžně s kabelem X01 přímo na spojkoviště, kde budou ukončeny na stávajícím kabelu. Délka trasy kabelu VN je 205,00 m. Dále stavební objekt řeší přeložku NN kabelu od stávajících garáží na novou distribuční síť NN. Přeložka bude provedena kabelem AYKY3x délky 140,00 m. Dále řeší přeložku kabelového vedení NN, která bude provedena kabelem AYKY3x délky 281,00 m. SO PŘELOŽKY INŽENÝRSKÝCH SÍTÍ SO PŘELOŽKA ROZVODŮ ELEKTRONICKÝCH KOMUNIKACÍ 02 Stavební objekt řeší přeložku metalických kabelů a HDPE trubek s optickým kabelem. Přeložka trasy metalických kabelů bude provedena kabelem PPFLE 50x4x0,8 a kabelem PPFLE 25x4x0,8. Celková délka přeložky je 170,00 m. Přeložka optického kabelu bude provedena pomocí 2ks HDPE trubek průměru 40/33 mm. Délka přeložky je 85,00 m. SO PŘÍPOJKA VN A DISTRIBUČNÍ TRAFOSTANICE ČEZ Stavební objekt řeší přípojku VN mezi přeložkou rozvodu VN a distribuční trafostanicí CEZ. Délka přípojky je 2 x 3,00 m.

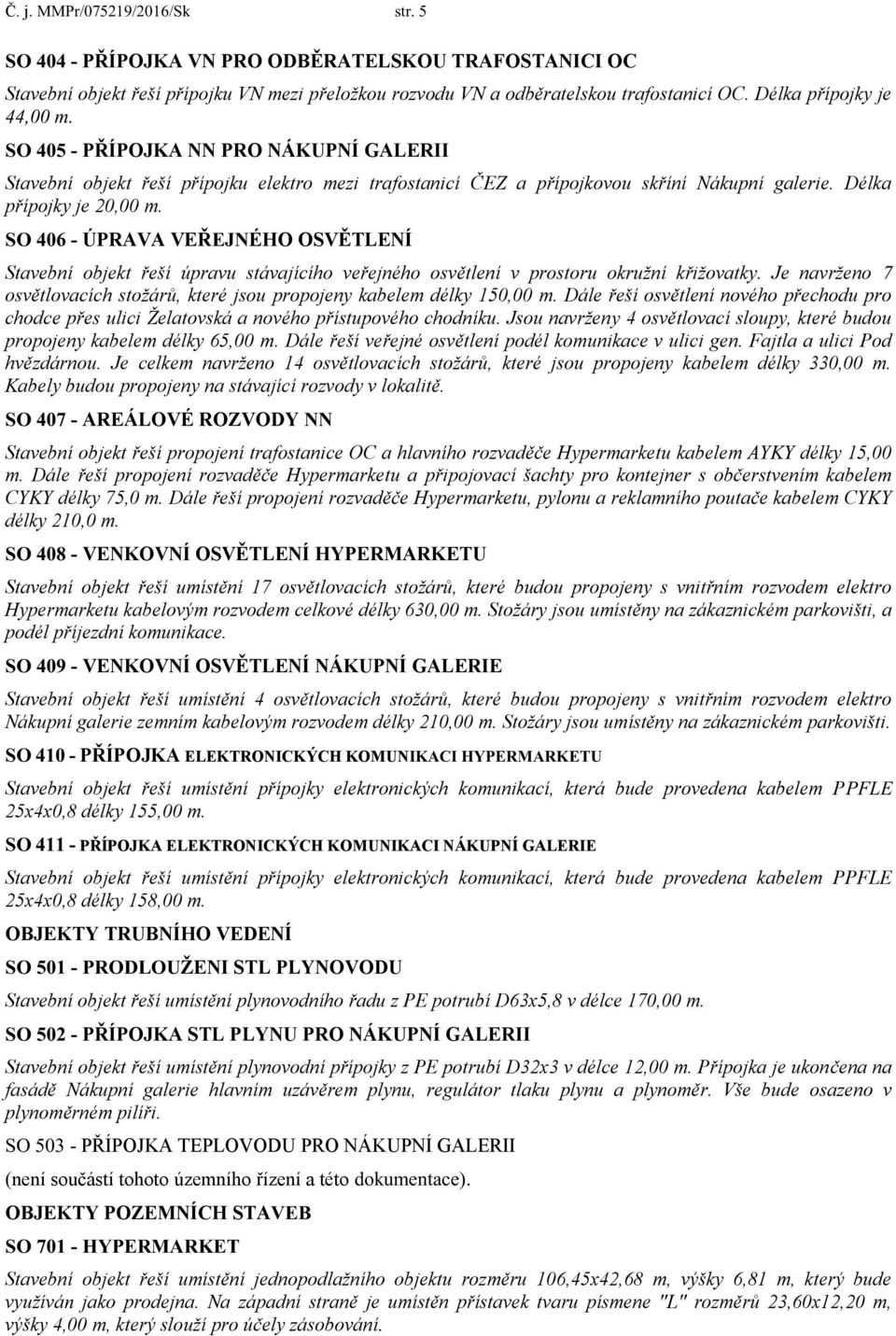

5 Č. j. MMPr/075219/2016/Sk str. 5 SO PŘÍPOJKA VN PRO ODBĚRATELSKOU TRAFOSTANICI OC Stavební objekt řeší přípojku VN mezi přeložkou rozvodu VN a odběratelskou trafostanicí OC. Délka přípojky je 44,00 m. SO PŘÍPOJKA NN PRO NÁKUPNÍ GALERII Stavební objekt řeší přípojku elektro mezi trafostanicí ČEZ a přípojkovou skříní Nákupní galerie. Délka přípojky je 20,00 m. SO ÚPRAVA VEŘEJNÉHO OSVĚTLENÍ Stavební objekt řeší úpravu stávajícího veřejného osvětlení v prostoru okružní křižovatky. Je navrženo 7 osvětlovacích stožárů, které jsou propojeny kabelem délky 150,00 m. Dále řeší osvětlení nového přechodu pro chodce přes ulici Želatovská a nového přístupového chodníku. Jsou navrženy 4 osvětlovací sloupy, které budou propojeny kabelem délky 65,00 m. Dále řeší veřejné osvětlení podél komunikace v ulici gen. Fajtla a ulici Pod hvězdárnou. Je celkem navrženo 14 osvětlovacích stožárů, které jsou propojeny kabelem délky 330,00 m. Kabely budou propojeny na stávající rozvody v lokalitě. SO AREÁLOVÉ ROZVODY NN Stavební objekt řeší propojení trafostanice OC a hlavního rozvaděče Hypermarketu kabelem AYKY délky 15,00 m. Dále řeší propojení rozvaděče Hypermarketu a připojovací šachty pro kontejner s občerstvením kabelem CYKY délky 75,0 m. Dále řeší propojení rozvaděče Hypermarketu, pylonu a reklamního poutače kabelem CYKY délky 210,0 m. SO VENKOVNÍ OSVĚTLENÍ HYPERMARKETU Stavební objekt řeší umístění 17 osvětlovacích stožárů, které budou propojeny s vnitřním rozvodem elektro Hypermarketu kabelovým rozvodem celkové délky 630,00 m. Stožáry jsou umístěny na zákaznickém parkovišti, a podél příjezdní komunikace. SO VENKOVNÍ OSVĚTLENÍ NÁKUPNÍ GALERIE Stavební objekt řeší umístění 4 osvětlovacích stožárů, které budou propojeny s vnitřním rozvodem elektro Nákupní galerie zemním kabelovým rozvodem délky 210,00 m. Stožáry jsou umístěny na zákaznickém parkovišti. SO PŘÍPOJKA ELEKTRONICKÝCH KOMUNIKACI HYPERMARKETU Stavební objekt řeší umístění přípojky elektronických komunikací, která bude provedena kabelem PPFLE 25x4x0,8 délky 155,00 m. SO PŘÍPOJKA ELEKTRONICKÝCH KOMUNIKACI NÁKUPNÍ GALERIE Stavební objekt řeší umístění přípojky elektronických komunikací, která bude provedena kabelem PPFLE 25x4x0,8 délky 158,00 m. OBJEKTY TRUBNÍHO VEDENÍ SO PRODLOUŽENI STL PLYNOVODU Stavební objekt řeší umístění plynovodního řadu z PE potrubí D63x5,8 v délce 170,00 m. SO PŘÍPOJKA STL PLYNU PRO NÁKUPNÍ GALERII Stavební objekt řeší umístění plynovodní přípojky z PE potrubí D32x3 v délce 12,00 m. Přípojka je ukončena na fasádě Nákupní galerie hlavním uzávěrem plynu, regulátor tlaku plynu a plynoměr. Vše bude osazeno v plynoměrném pilíři. SO PŘÍPOJKA TEPLOVODU PRO NÁKUPNÍ GALERII (není součástí tohoto územního řízení a této dokumentace). OBJEKTY POZEMNÍCH STAVEB SO HYPERMARKET Stavební objekt řeší umístění jednopodlažního objektu rozměru 106,45x42,68 m, výšky 6,81 m, který bude využíván jako prodejna. Na západní straně je umístěn přístavek tvaru písmene "L" rozměrů 23,60x12,20 m, výšky 4,00 m, který slouží pro účely zásobování.

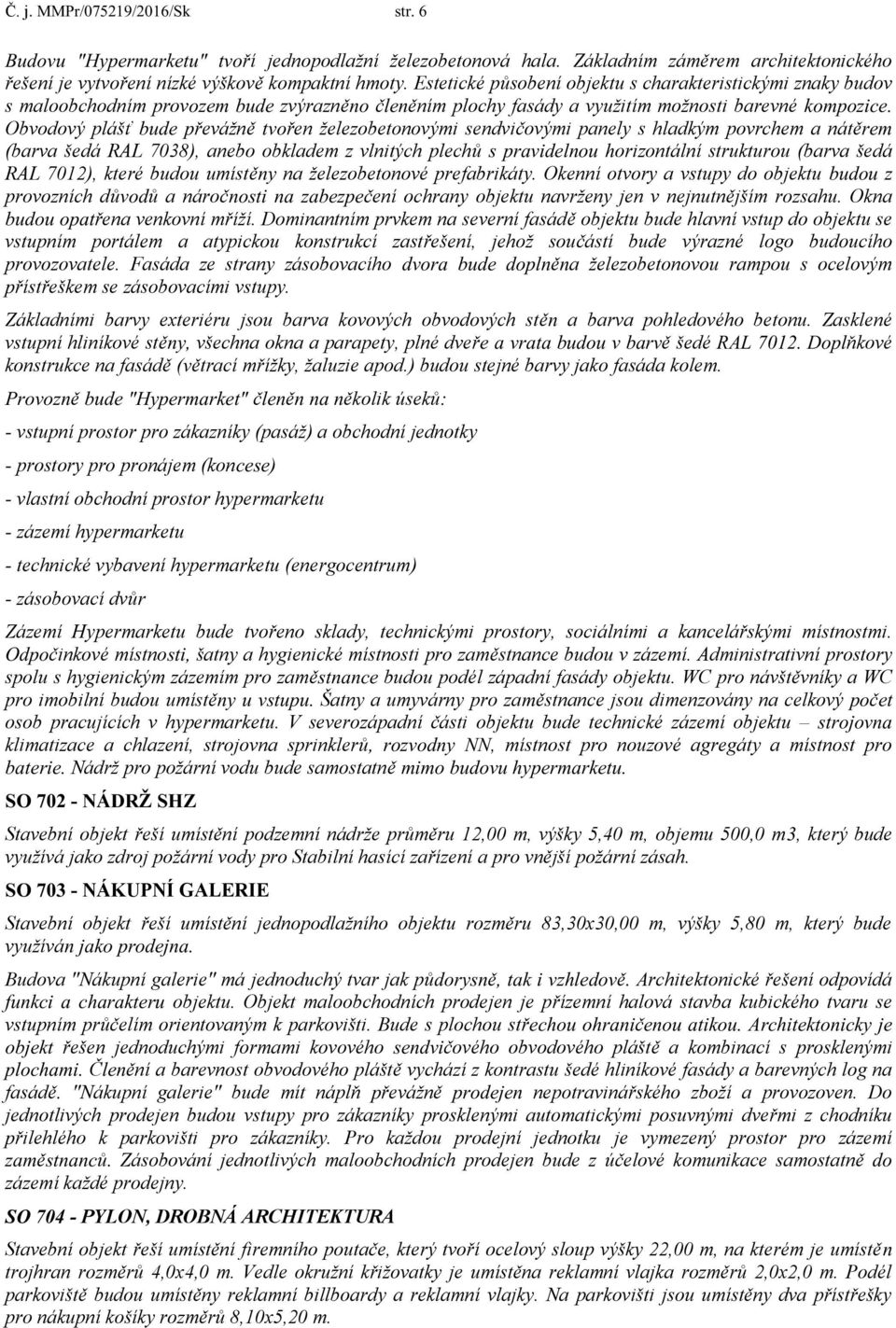

6 Č. j. MMPr/075219/2016/Sk str. 6 Budovu "Hypermarketu" tvoří jednopodlažní železobetonová hala. Základním záměrem architektonického řešení je vytvoření nízké výškově kompaktní hmoty. Estetické působení objektu s charakteristickými znaky budov s maloobchodním provozem bude zvýrazněno členěním plochy fasády a využitím možnosti barevné kompozice. Obvodový plášť bude převážně tvořen železobetonovými sendvičovými panely s hladkým povrchem a nátěrem (barva šedá RAL 7038), anebo obkladem z vlnitých plechů s pravidelnou horizontální strukturou (barva šedá RAL 7012), které budou umístěny na železobetonové prefabrikáty. Okenní otvory a vstupy do objektu budou z provozních důvodů a náročnosti na zabezpečení ochrany objektu navrženy jen v nejnutnějším rozsahu. Okna budou opatřena venkovní mříží. Dominantním prvkem na severní fasádě objektu bude hlavní vstup do objektu se vstupním portálem a atypickou konstrukcí zastřešení, jehož součástí bude výrazné logo budoucího provozovatele. Fasáda ze strany zásobovacího dvora bude doplněna železobetonovou rampou s ocelovým přístřeškem se zásobovacími vstupy. Základními barvy exteriéru jsou barva kovových obvodových stěn a barva pohledového betonu. Zasklené vstupní hliníkové stěny, všechna okna a parapety, plné dveře a vrata budou v barvě šedé RAL Doplňkové konstrukce na fasádě (větrací mřížky, žaluzie apod.) budou stejné barvy jako fasáda kolem. Provozně bude "Hypermarket" členěn na několik úseků: - vstupní prostor pro zákazníky (pasáž) a obchodní jednotky - prostory pro pronájem (koncese) - vlastní obchodní prostor hypermarketu - zázemí hypermarketu - technické vybavení hypermarketu (energocentrum) - zásobovací dvůr Zázemí Hypermarketu bude tvořeno sklady, technickými prostory, sociálními a kancelářskými místnostmi. Odpočinkové místnosti, šatny a hygienické místnosti pro zaměstnance budou v zázemí. Administrativní prostory spolu s hygienickým zázemím pro zaměstnance budou podél západní fasády objektu. WC pro návštěvníky a WC pro imobilní budou umístěny u vstupu. Šatny a umyvárny pro zaměstnance jsou dimenzovány na celkový počet osob pracujících v hypermarketu. V severozápadní části objektu bude technické zázemí objektu strojovna klimatizace a chlazení, strojovna sprinklerů, rozvodny NN, místnost pro nouzové agregáty a místnost pro baterie. Nádrž pro požární vodu bude samostatně mimo budovu hypermarketu. SO NÁDRŽ SHZ Stavební objekt řeší umístění podzemní nádrže průměru 12,00 m, výšky 5,40 m, objemu 500,0 m3, který bude využívá jako zdroj požární vody pro Stabilní hasící zařízení a pro vnější požární zásah. SO NÁKUPNÍ GALERIE Stavební objekt řeší umístění jednopodlažního objektu rozměru 83,30x30,00 m, výšky 5,80 m, který bude využíván jako prodejna. Budova "Nákupní galerie" má jednoduchý tvar jak půdorysně, tak i vzhledově. Architektonické řešení odpovídá funkci a charakteru objektu. Objekt maloobchodních prodejen je přízemní halová stavba kubického tvaru se vstupním průčelím orientovaným k parkovišti. Bude s plochou střechou ohraničenou atikou. Architektonicky je objekt řešen jednoduchými formami kovového sendvičového obvodového pláště a kombinací s prosklenými plochami. Členění a barevnost obvodového pláště vychází z kontrastu šedé hliníkové fasády a barevných log na fasádě. "Nákupní galerie" bude mít náplň převážně prodejen nepotravinářského zboží a provozoven. Do jednotlivých prodejen budou vstupy pro zákazníky prosklenými automatickými posuvnými dveřmi z chodníku přilehlého k parkovišti pro zákazníky. Pro každou prodejní jednotku je vymezený prostor pro zázemí zaměstnanců. Zásobování jednotlivých maloobchodních prodejen bude z účelové komunikace samostatně do zázemí každé prodejny. SO PYLON, DROBNÁ ARCHITEKTURA Stavební objekt řeší umístění firemního poutače, který tvoří ocelový sloup výšky 22,00 m, na kterém je umístěn trojhran rozměrů 4,0x4,0 m. Vedle okružní křižovatky je umístěna reklamní vlajka rozměrů 2,0x2,0 m. Podél parkoviště budou umístěny reklamní billboardy a reklamní vlajky. Na parkovišti jsou umístěny dva přístřešky pro nákupní košíky rozměrů 8,10x5,20 m.

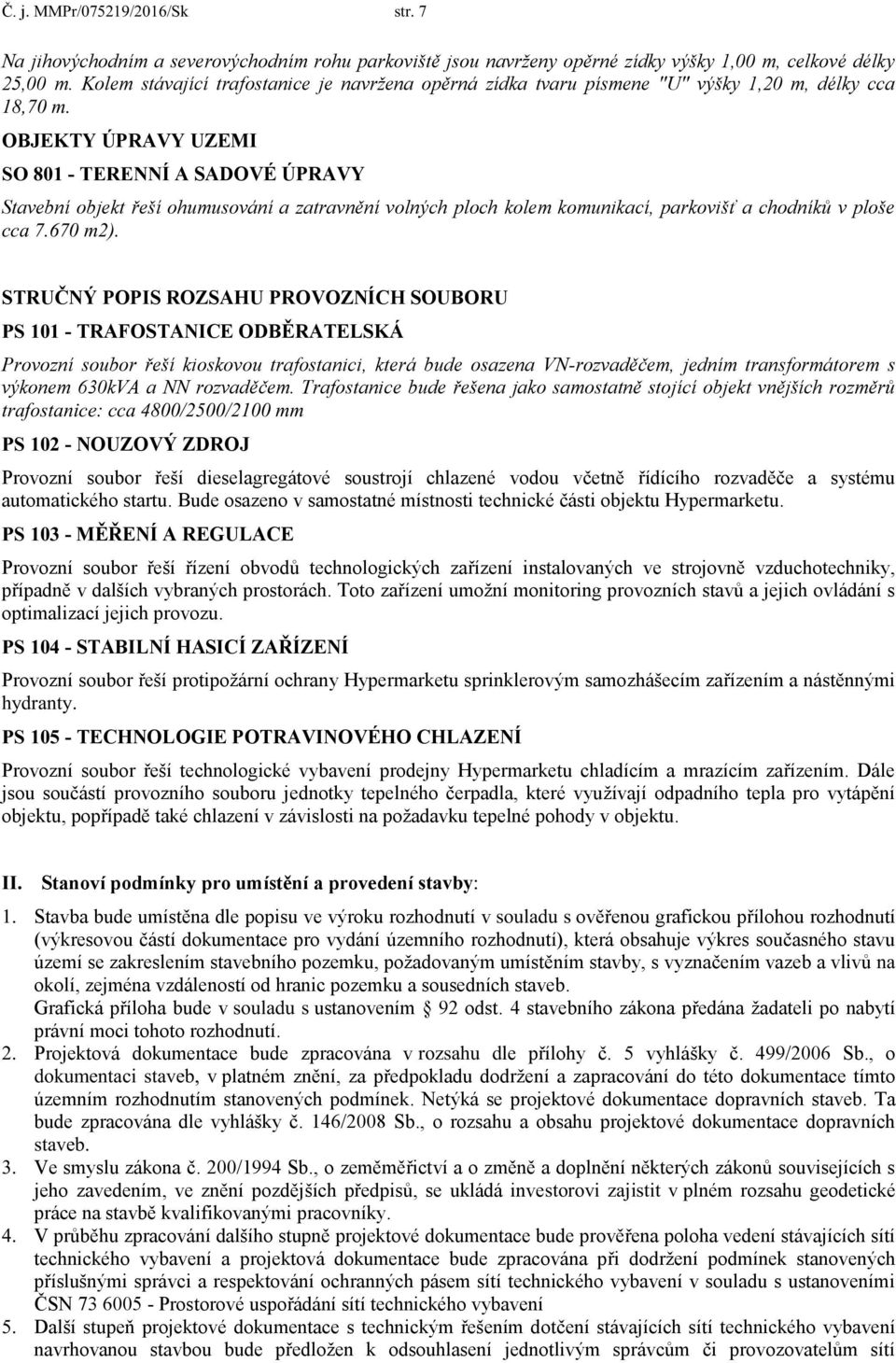

7 Č. j. MMPr/075219/2016/Sk str. 7 Na jihovýchodním a severovýchodním rohu parkoviště jsou navrženy opěrné zídky výšky 1,00 m, celkové délky 25,00 m. Kolem stávající trafostanice je navržena opěrná zídka tvaru písmene "U" výšky 1,20 m, délky cca 18,70 m. OBJEKTY ÚPRAVY UZEMI SO TERENNÍ A SADOVÉ ÚPRAVY Stavební objekt řeší ohumusování a zatravnění volných ploch kolem komunikací, parkovišť a chodníků v ploše cca m2). STRUČNÝ POPIS ROZSAHU PROVOZNÍCH SOUBORU PS TRAFOSTANICE ODBĚRATELSKÁ Provozní soubor řeší kioskovou trafostanici, která bude osazena VN-rozvaděčem, jedním transformátorem s výkonem 630kVA a NN rozvaděčem. Trafostanice bude řešena jako samostatně stojící objekt vnějších rozměrů trafostanice: cca 4800/2500/2100 mm PS NOUZOVÝ ZDROJ Provozní soubor řeší dieselagregátové soustrojí chlazené vodou včetně řídícího rozvaděče a systému automatického startu. Bude osazeno v samostatné místnosti technické části objektu Hypermarketu. PS MĚŘENÍ A REGULACE Provozní soubor řeší řízení obvodů technologických zařízení instalovaných ve strojovně vzduchotechniky, případně v dalších vybraných prostorách. Toto zařízení umožní monitoring provozních stavů a jejich ovládání s optimalizací jejich provozu. PS STABILNÍ HASICÍ ZAŘÍZENÍ Provozní soubor řeší protipožární ochrany Hypermarketu sprinklerovým samozhášecím zařízením a nástěnnými hydranty. PS TECHNOLOGIE POTRAVINOVÉHO CHLAZENÍ Provozní soubor řeší technologické vybavení prodejny Hypermarketu chladícím a mrazícím zařízením. Dále jsou součástí provozního souboru jednotky tepelného čerpadla, které využívají odpadního tepla pro vytápění objektu, popřípadě také chlazení v závislosti na požadavku tepelné pohody v objektu. II. Stanoví podmínky pro umístění a provedení stavby: 1. Stavba bude umístěna dle popisu ve výroku rozhodnutí v souladu s ověřenou grafickou přílohou rozhodnutí (výkresovou částí dokumentace pro vydání územního rozhodnutí), která obsahuje výkres současného stavu území se zakreslením stavebního pozemku, požadovaným umístěním stavby, s vyznačením vazeb a vlivů na okolí, zejména vzdáleností od hranic pozemku a sousedních staveb. Grafická příloha bude v souladu s ustanovením 92 odst. 4 stavebního zákona předána žadateli po nabytí právní moci tohoto rozhodnutí. 2. Projektová dokumentace bude zpracována v rozsahu dle přílohy č. 5 vyhlášky č. 499/2006 Sb., o dokumentaci staveb, v platném znění, za předpokladu dodržení a zapracování do této dokumentace tímto územním rozhodnutím stanovených podmínek. Netýká se projektové dokumentace dopravních staveb. Ta bude zpracována dle vyhlášky č. 146/2008 Sb., o rozsahu a obsahu projektové dokumentace dopravních staveb. 3. Ve smyslu zákona č. 200/1994 Sb., o zeměměřictví a o změně a doplnění některých zákonů souvisejících s jeho zavedením, ve znění pozdějších předpisů, se ukládá investorovi zajistit v plném rozsahu geodetické práce na stavbě kvalifikovanými pracovníky. 4. V průběhu zpracování dalšího stupně projektové dokumentace bude prověřena poloha vedení stávajících sítí technického vybavení a projektová dokumentace bude zpracována při dodržení podmínek stanovených příslušnými správci a respektování ochranných pásem sítí technického vybavení v souladu s ustanoveními ČSN Prostorové uspořádání sítí technického vybavení 5. Další stupeň projektové dokumentace s technickým řešením dotčení stávajících sítí technického vybavení navrhovanou stavbou bude předložen k odsouhlasení jednotlivým správcům či provozovatelům sítí

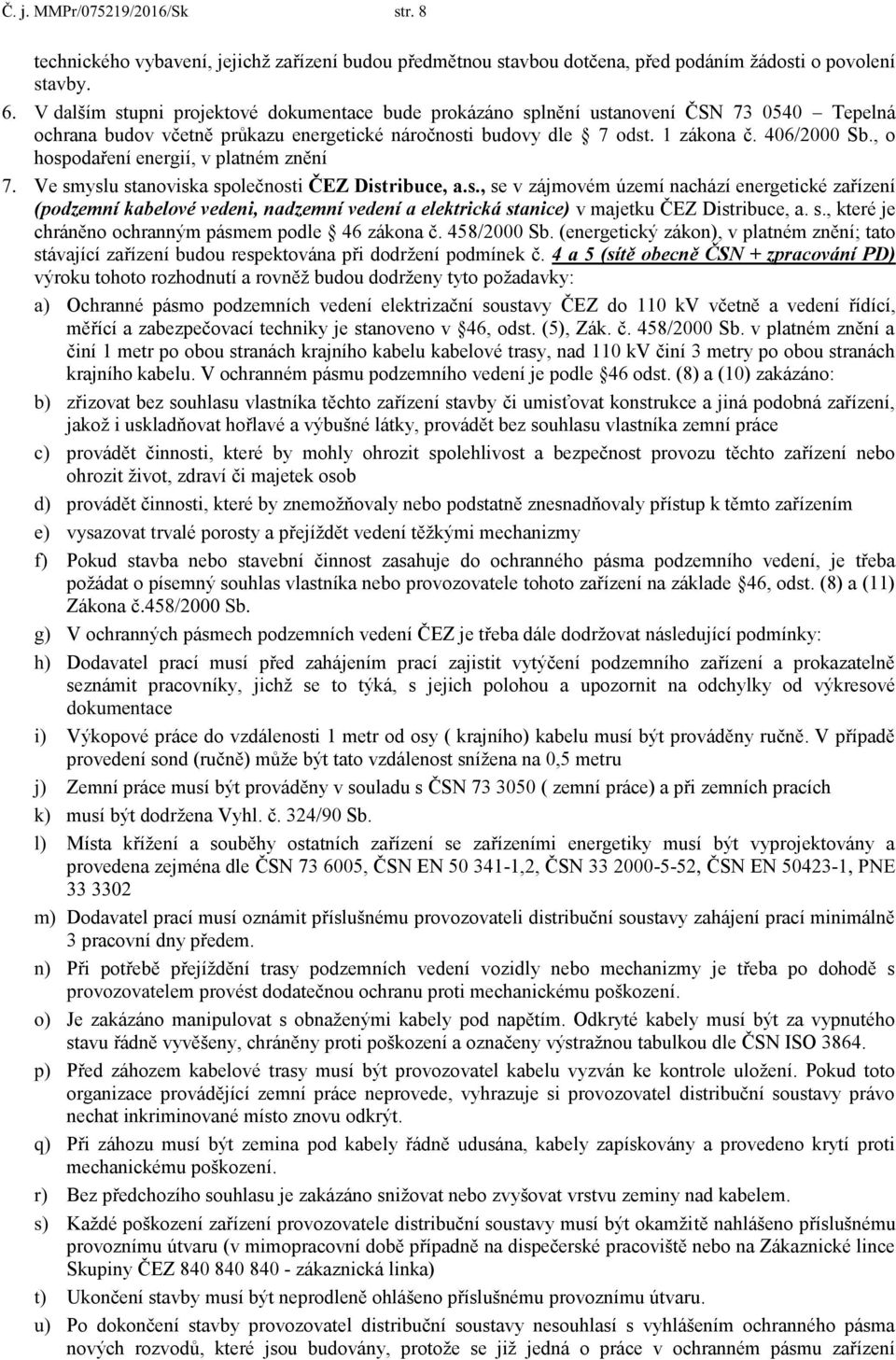

8 Č. j. MMPr/075219/2016/Sk str. 8 technického vybavení, jejichž zařízení budou předmětnou stavbou dotčena, před podáním žádosti o povolení stavby. 6. V dalším stupni projektové dokumentace bude prokázáno splnění ustanovení ČSN Tepelná ochrana budov včetně průkazu energetické náročnosti budovy dle 7 odst. 1 zákona č. 406/2000 Sb., o hospodaření energií, v platném znění 7. Ve smyslu stanoviska společnosti ČEZ Distribuce, a.s., se v zájmovém území nachází energetické zařízení (podzemní kabelové vedeni, nadzemní vedení a elektrická stanice) v majetku ČEZ Distribuce, a. s., které je chráněno ochranným pásmem podle 46 zákona č. 458/2000 Sb. (energetický zákon), v platném znění; tato stávající zařízení budou respektována při dodržení podmínek č. 4 a 5 (sítě obecně ČSN + zpracování PD) výroku tohoto rozhodnutí a rovněž budou dodrženy tyto požadavky: a) Ochranné pásmo podzemních vedení elektrizační soustavy ČEZ do 110 kv včetně a vedení řídící, měřící a zabezpečovací techniky je stanoveno v 46, odst. (5), Zák. č. 458/2000 Sb. v platném znění a činí 1 metr po obou stranách krajního kabelu kabelové trasy, nad 110 kv činí 3 metry po obou stranách krajního kabelu. V ochranném pásmu podzemního vedení je podle 46 odst. (8) a (10) zakázáno: b) zřizovat bez souhlasu vlastníka těchto zařízení stavby či umisťovat konstrukce a jiná podobná zařízení, jakož i uskladňovat hořlavé a výbušné látky, provádět bez souhlasu vlastníka zemní práce c) provádět činnosti, které by mohly ohrozit spolehlivost a bezpečnost provozu těchto zařízení nebo ohrozit život, zdraví či majetek osob d) provádět činnosti, které by znemožňovaly nebo podstatně znesnadňovaly přístup k těmto zařízením e) vysazovat trvalé porosty a přejíždět vedení těžkými mechanizmy f) Pokud stavba nebo stavební činnost zasahuje do ochranného pásma podzemního vedení, je třeba požádat o písemný souhlas vlastníka nebo provozovatele tohoto zařízení na základe 46, odst. (8) a (11) Zákona č.458/2000 Sb. g) V ochranných pásmech podzemních vedení ČEZ je třeba dále dodržovat následující podmínky: h) Dodavatel prací musí před zahájením prací zajistit vytýčení podzemního zařízení a prokazatelně seznámit pracovníky, jichž se to týká, s jejich polohou a upozornit na odchylky od výkresové dokumentace i) Výkopové práce do vzdálenosti 1 metr od osy ( krajního) kabelu musí být prováděny ručně. V případě provedení sond (ručně) může být tato vzdálenost snížena na 0,5 metru j) Zemní práce musí být prováděny v souladu s ČSN ( zemní práce) a při zemních pracích k) musí být dodržena Vyhl. č. 324/90 Sb. l) Místa křížení a souběhy ostatních zařízení se zařízeními energetiky musí být vyprojektovány a provedena zejména dle ČSN , ČSN EN ,2, ČSN , ČSN EN , PNE m) Dodavatel prací musí oznámit příslušnému provozovateli distribuční soustavy zahájení prací minimálně 3 pracovní dny předem. n) Při potřebě přejíždění trasy podzemních vedení vozidly nebo mechanizmy je třeba po dohodě s provozovatelem provést dodatečnou ochranu proti mechanickému poškození. o) Je zakázáno manipulovat s obnaženými kabely pod napětím. Odkryté kabely musí být za vypnutého stavu řádně vyvěšeny, chráněny proti poškození a označeny výstražnou tabulkou dle ČSN ISO p) Před záhozem kabelové trasy musí být provozovatel kabelu vyzván ke kontrole uložení. Pokud toto organizace provádějící zemní práce neprovede, vyhrazuje si provozovatel distribuční soustavy právo nechat inkriminované místo znovu odkrýt. q) Při záhozu musí být zemina pod kabely řádně udusána, kabely zapískovány a provedeno krytí proti mechanickému poškození. r) Bez předchozího souhlasu je zakázáno snižovat nebo zvyšovat vrstvu zeminy nad kabelem. s) Každé poškození zařízení provozovatele distribuční soustavy musí být okamžitě nahlášeno příslušnému provoznímu útvaru (v mimopracovní době případně na dispečerské pracoviště nebo na Zákaznické lince Skupiny ČEZ zákaznická linka) t) Ukončení stavby musí být neprodleně ohlášeno příslušnému provoznímu útvaru. u) Po dokončení stavby provozovatel distribuční soustavy nesouhlasí s vyhlášením ochranného pásma nových rozvodů, které jsou budovány, protože se již jedná o práce v ochranném pásmu zařízení

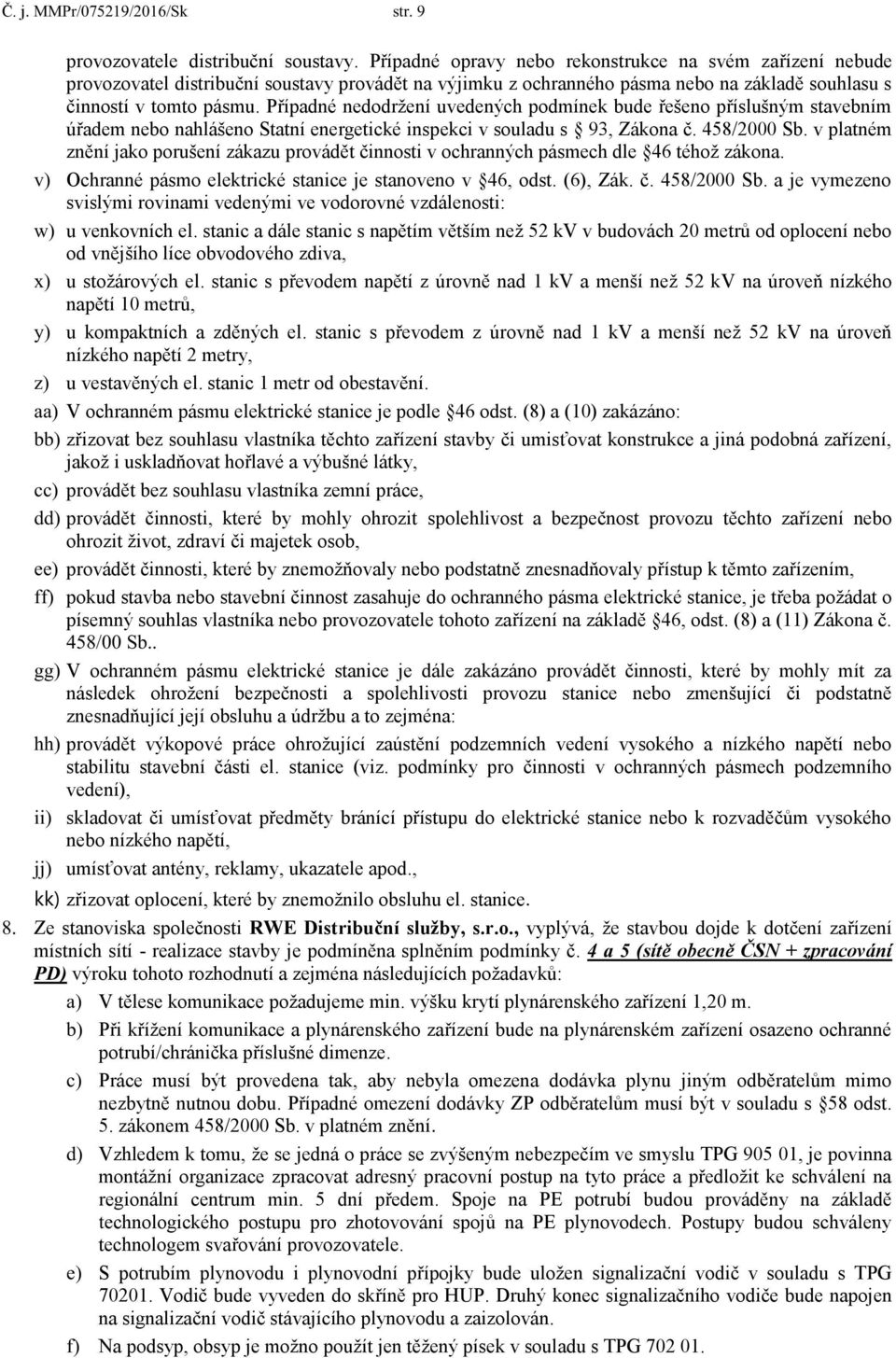

9 Č. j. MMPr/075219/2016/Sk str. 9 provozovatele distribuční soustavy. Případné opravy nebo rekonstrukce na svém zařízení nebude provozovatel distribuční soustavy provádět na výjimku z ochranného pásma nebo na základě souhlasu s činností v tomto pásmu. Případné nedodržení uvedených podmínek bude řešeno příslušným stavebním úřadem nebo nahlášeno Statní energetické inspekci v souladu s 93, Zákona č. 458/2000 Sb. v platném znění jako porušení zákazu provádět činnosti v ochranných pásmech dle 46 téhož zákona. v) Ochranné pásmo elektrické stanice je stanoveno v 46, odst. (6), Zák. č. 458/2000 Sb. a je vymezeno svislými rovinami vedenými ve vodorovné vzdálenosti: w) u venkovních el. stanic a dále stanic s napětím větším než 52 kv v budovách 20 metrů od oplocení nebo od vnějšího líce obvodového zdiva, x) u stožárových el. stanic s převodem napětí z úrovně nad 1 kv a menší než 52 kv na úroveň nízkého napětí 10 metrů, y) u kompaktních a zděných el. stanic s převodem z úrovně nad 1 kv a menší než 52 kv na úroveň nízkého napětí 2 metry, z) u vestavěných el. stanic 1 metr od obestavění. aa) V ochranném pásmu elektrické stanice je podle 46 odst. (8) a (10) zakázáno: bb) zřizovat bez souhlasu vlastníka těchto zařízení stavby či umisťovat konstrukce a jiná podobná zařízení, jakož i uskladňovat hořlavé a výbušné látky, cc) provádět bez souhlasu vlastníka zemní práce, dd) provádět činnosti, které by mohly ohrozit spolehlivost a bezpečnost provozu těchto zařízení nebo ohrozit život, zdraví či majetek osob, ee) provádět činnosti, které by znemožňovaly nebo podstatně znesnadňovaly přístup k těmto zařízením, ff) pokud stavba nebo stavební činnost zasahuje do ochranného pásma elektrické stanice, je třeba požádat o písemný souhlas vlastníka nebo provozovatele tohoto zařízení na základě 46, odst. (8) a (11) Zákona č. 458/00 Sb.. gg) V ochranném pásmu elektrické stanice je dále zakázáno provádět činnosti, které by mohly mít za následek ohrožení bezpečnosti a spolehlivosti provozu stanice nebo zmenšující či podstatně znesnadňující její obsluhu a údržbu a to zejména: hh) provádět výkopové práce ohrožující zaústění podzemních vedení vysokého a nízkého napětí nebo stabilitu stavební části el. stanice (viz. podmínky pro činnosti v ochranných pásmech podzemního vedení), ii) skladovat či umísťovat předměty bránící přístupu do elektrické stanice nebo k rozvaděčům vysokého nebo nízkého napětí, jj) umísťovat antény, reklamy, ukazatele apod., kk) zřizovat oplocení, které by znemožnilo obsluhu el. stanice. 8. Ze stanoviska společnosti RWE Distribuční služby, s.r.o., vyplývá, že stavbou dojde k dotčení zařízení místních sítí - realizace stavby je podmíněna splněním podmínky č. 4 a 5 (sítě obecně ČSN + zpracování PD) výroku tohoto rozhodnutí a zejména následujících požadavků: a) V tělese komunikace požadujeme min. výšku krytí plynárenského zařízení 1,20 m. b) Při křížení komunikace a plynárenského zařízení bude na plynárenském zařízení osazeno ochranné potrubí/chránička příslušné dimenze. c) Práce musí být provedena tak, aby nebyla omezena dodávka plynu jiným odběratelům mimo nezbytně nutnou dobu. Případné omezení dodávky ZP odběratelům musí být v souladu s 58 odst. 5. zákonem 458/2000 Sb. v platném znění. d) Vzhledem k tomu, že se jedná o práce se zvýšeným nebezpečím ve smyslu TPG , je povinna montážní organizace zpracovat adresný pracovní postup na tyto práce a předložit ke schválení na regionální centrum min. 5 dní předem. Spoje na PE potrubí budou prováděny na základě technologického postupu pro zhotovování spojů na PE plynovodech. Postupy budou schváleny technologem svařování provozovatele. e) S potrubím plynovodu i plynovodní přípojky bude uložen signalizační vodič v souladu s TPG Vodič bude vyveden do skříně pro HUP. Druhý konec signalizačního vodiče bude napojen na signalizační vodič stávajícího plynovodu a zaizolován. f) Na podsyp, obsyp je možno použít jen těžený písek v souladu s TPG

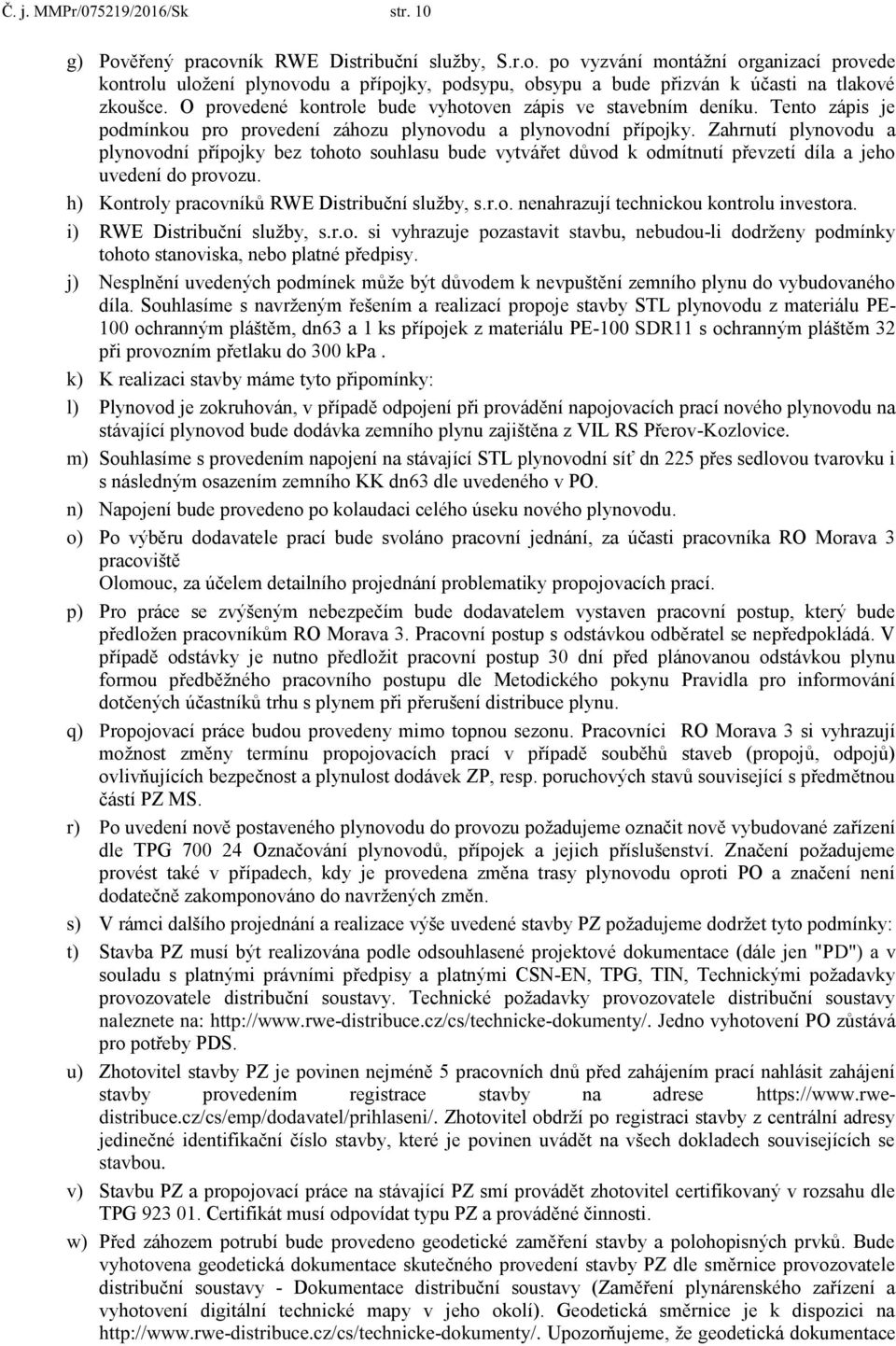

10 Č. j. MMPr/075219/2016/Sk str. 10 g) Pověřený pracovník RWE Distribuční služby, S.r.o. po vyzvání montážní organizací provede kontrolu uložení plynovodu a přípojky, podsypu, obsypu a bude přizván k účasti na tlakové zkoušce. O provedené kontrole bude vyhotoven zápis ve stavebním deníku. Tento zápis je podmínkou pro provedení záhozu plynovodu a plynovodní přípojky. Zahrnutí plynovodu a plynovodní přípojky bez tohoto souhlasu bude vytvářet důvod k odmítnutí převzetí díla a jeho uvedení do provozu. h) Kontroly pracovníků RWE Distribuční služby, s.r.o. nenahrazují technickou kontrolu investora. i) RWE Distribuční služby, s.r.o. si vyhrazuje pozastavit stavbu, nebudou-li dodrženy podmínky tohoto stanoviska, nebo platné předpisy. j) Nesplnění uvedených podmínek může být důvodem k nevpuštění zemního plynu do vybudovaného díla. Souhlasíme s navrženým řešením a realizací propoje stavby STL plynovodu z materiálu PE- 100 ochranným pláštěm, dn63 a 1 ks přípojek z materiálu PE-100 SDR11 s ochranným pláštěm 32 při provozním přetlaku do 300 kpa. k) K realizaci stavby máme tyto připomínky: l) Plynovod je zokruhován, v případě odpojení při provádění napojovacích prací nového plynovodu na stávající plynovod bude dodávka zemního plynu zajištěna z VIL RS Přerov-Kozlovice. m) Souhlasíme s provedením napojení na stávající STL plynovodní síť dn 225 přes sedlovou tvarovku i s následným osazením zemního KK dn63 dle uvedeného v PO. n) Napojení bude provedeno po kolaudaci celého úseku nového plynovodu. o) Po výběru dodavatele prací bude svoláno pracovní jednání, za účasti pracovníka RO Morava 3 pracoviště Olomouc, za účelem detailního projednání problematiky propojovacích prací. p) Pro práce se zvýšeným nebezpečím bude dodavatelem vystaven pracovní postup, který bude předložen pracovníkům RO Morava 3. Pracovní postup s odstávkou odběratel se nepředpokládá. V případě odstávky je nutno předložit pracovní postup 30 dní před plánovanou odstávkou plynu formou předběžného pracovního postupu dle Metodického pokynu Pravidla pro informování dotčených účastníků trhu s plynem při přerušení distribuce plynu. q) Propojovací práce budou provedeny mimo topnou sezonu. Pracovníci RO Morava 3 si vyhrazují možnost změny termínu propojovacích prací v případě souběhů staveb (propojů, odpojů) ovlivňujících bezpečnost a plynulost dodávek ZP, resp. poruchových stavů související s předmětnou částí PZ MS. r) Po uvedení nově postaveného plynovodu do provozu požadujeme označit nově vybudované zařízení dle TPG Označování plynovodů, přípojek a jejich příslušenství. Značení požadujeme provést také v případech, kdy je provedena změna trasy plynovodu oproti PO a značení není dodatečně zakomponováno do navržených změn. s) V rámci dalšího projednání a realizace výše uvedené stavby PZ požadujeme dodržet tyto podmínky: t) Stavba PZ musí být realizována podle odsouhlasené projektové dokumentace (dále jen "PD") a v souladu s platnými právními předpisy a platnými CSN-EN, TPG, TIN, Technickými požadavky provozovatele distribuční soustavy. Technické požadavky provozovatele distribuční soustavy naleznete na: Jedno vyhotovení PO zůstává pro potřeby PDS. u) Zhotovitel stavby PZ je povinen nejméně 5 pracovních dnů před zahájením prací nahlásit zahájení stavby provedením registrace stavby na adrese Zhotovitel obdrží po registraci stavby z centrální adresy jedinečné identifikační číslo stavby, které je povinen uvádět na všech dokladech souvisejících se stavbou. v) Stavbu PZ a propojovací práce na stávající PZ smí provádět zhotovitel certifikovaný v rozsahu dle TPG Certifikát musí odpovídat typu PZ a prováděné činnosti. w) Před záhozem potrubí bude provedeno geodetické zaměření stavby a polohopisných prvků. Bude vyhotovena geodetická dokumentace skutečného provedení stavby PZ dle směrnice provozovatele distribuční soustavy - Dokumentace distribuční soustavy (Zaměření plynárenského zařízení a vyhotovení digitální technické mapy v jeho okolí). Geodetická směrnice je k dispozici na Upozorňujeme, že geodetická dokumentace

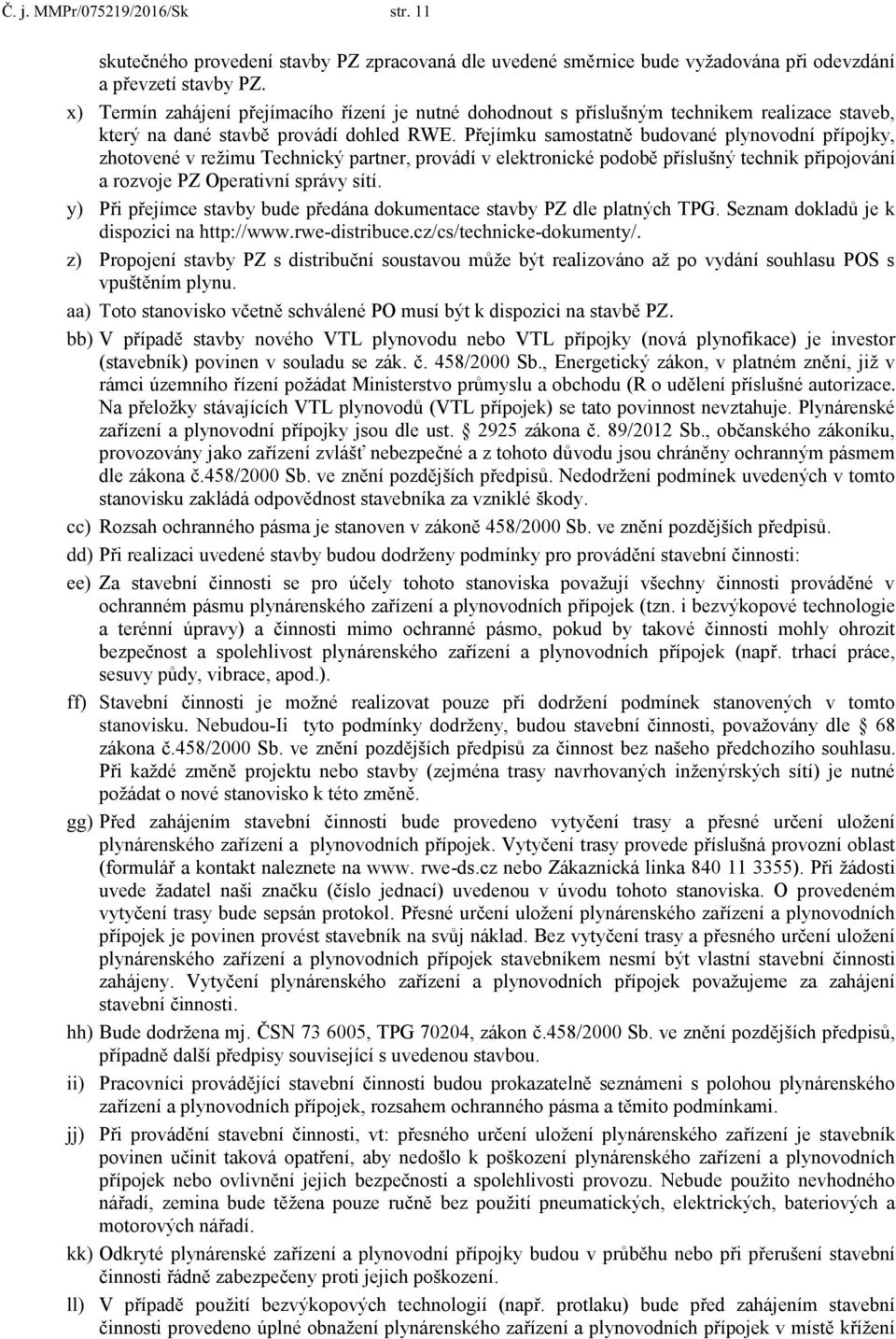

11 Č. j. MMPr/075219/2016/Sk str. 11 skutečného provedení stavby PZ zpracovaná dle uvedené směrnice bude vyžadována při odevzdání a převzetí stavby PZ. x) Termín zahájení přejímacího řízení je nutné dohodnout s příslušným technikem realizace staveb, který na dané stavbě provádí dohled RWE. Přejímku samostatně budované plynovodní přípojky, zhotovené v režimu Technický partner, provádí v elektronické podobě příslušný technik připojování a rozvoje PZ Operativní správy sítí. y) Při přejímce stavby bude předána dokumentace stavby PZ dle platných TPG. Seznam dokladů je k dispozici na z) Propojení stavby PZ s distribuční soustavou může být realizováno až po vydání souhlasu POS s vpuštěním plynu. aa) Toto stanovisko včetně schválené PO musí být k dispozici na stavbě PZ. bb) V případě stavby nového VTL plynovodu nebo VTL přípojky (nová plynofikace) je investor (stavebník) povinen v souladu se zák. č. 458/2000 Sb., Energetický zákon, v platném znění, již v rámci územního řízení požádat Ministerstvo průmyslu a obchodu (R o udělení příslušné autorizace. Na přeložky stávajících VTL plynovodů (VTL přípojek) se tato povinnost nevztahuje. Plynárenské zařízení a plynovodní přípojky jsou dle ust zákona č. 89/2012 Sb., občanského zákoníku, provozovány jako zařízení zvlášť nebezpečné a z tohoto důvodu jsou chráněny ochranným pásmem dle zákona č.458/2000 Sb. ve znění pozdějších předpisů. Nedodržení podmínek uvedených v tomto stanovisku zakládá odpovědnost stavebníka za vzniklé škody. cc) Rozsah ochranného pásma je stanoven v zákoně 458/2000 Sb. ve znění pozdějších předpisů. dd) Při realizaci uvedené stavby budou dodrženy podmínky pro provádění stavební činnosti: ee) Za stavební činnosti se pro účely tohoto stanoviska považují všechny činnosti prováděné v ochranném pásmu plynárenského zařízení a plynovodních přípojek (tzn. i bezvýkopové technologie a terénní úpravy) a činnosti mimo ochranné pásmo, pokud by takové činnosti mohly ohrozit bezpečnost a spolehlivost plynárenského zařízení a plynovodních přípojek (např. trhací práce, sesuvy půdy, vibrace, apod.). ff) Stavební činnosti je možné realizovat pouze při dodržení podmínek stanovených v tomto stanovisku. Nebudou-Ii tyto podmínky dodrženy, budou stavební činnosti, považovány dle 68 zákona č.458/2000 Sb. ve znění pozdějších předpisů za činnost bez našeho předchozího souhlasu. Při každé změně projektu nebo stavby (zejména trasy navrhovaných inženýrských sítí) je nutné požádat o nové stanovisko k této změně. gg) Před zahájením stavební činnosti bude provedeno vytyčení trasy a přesné určení uložení plynárenského zařízení a plynovodních přípojek. Vytyčení trasy provede příslušná provozní oblast (formulář a kontakt naleznete na www. rwe-ds.cz nebo Zákaznická linka ). Při žádosti uvede žadatel naši značku (číslo jednací) uvedenou v úvodu tohoto stanoviska. O provedeném vytyčení trasy bude sepsán protokol. Přesné určení uložení plynárenského zařízení a plynovodních přípojek je povinen provést stavebník na svůj náklad. Bez vytyčení trasy a přesného určení uložení plynárenského zařízení a plynovodních přípojek stavebníkem nesmí být vlastní stavební činnosti zahájeny. Vytyčení plynárenského zařízení a plynovodních přípojek považujeme za zahájení stavební činnosti. hh) Bude dodržena mj. ČSN , TPG 70204, zákon č.458/2000 Sb. ve znění pozdějších předpisů, případně další předpisy související s uvedenou stavbou. ii) Pracovníci provádějící stavební činnosti budou prokazatelně seznámeni s polohou plynárenského zařízení a plynovodních přípojek, rozsahem ochranného pásma a těmito podmínkami. jj) Při provádění stavební činnosti, vt: přesného určení uložení plynárenského zařízení je stavebník povinen učinit taková opatření, aby nedošlo k poškození plynárenského zařízení a plynovodních přípojek nebo ovlivnění jejich bezpečnosti a spolehlivosti provozu. Nebude použito nevhodného nářadí, zemina bude těžena pouze ručně bez použití pneumatických, elektrických, bateriových a motorových nářadí. kk) Odkryté plynárenské zařízení a plynovodní přípojky budou v průběhu nebo při přerušení stavební činnosti řádně zabezpečeny proti jejich poškození. ll) V případě použití bezvýkopových technologií (např. protlaku) bude před zahájením stavební činnosti provedeno úplné obnažení plynárenského zařízení a plynovodních přípojek v místě křížení

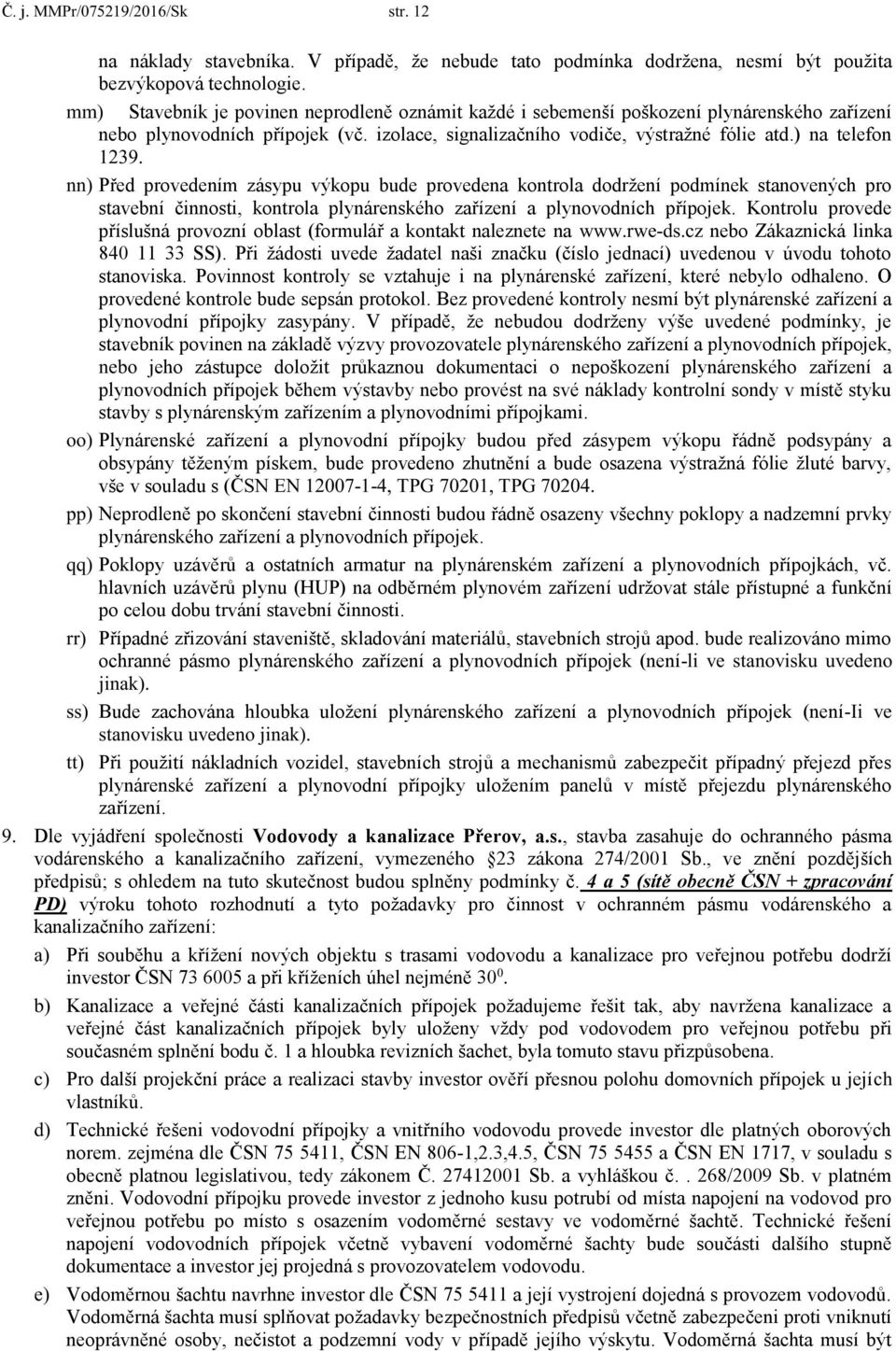

12 Č. j. MMPr/075219/2016/Sk str. 12 na náklady stavebníka. V případě, že nebude tato podmínka dodržena, nesmí být použita bezvýkopová technologie. mm) Stavebník je povinen neprodleně oznámit každé i sebemenší poškození plynárenského zařízení nebo plynovodních přípojek (vč. izolace, signalizačního vodiče, výstražné fólie atd.) na telefon nn) Před provedením zásypu výkopu bude provedena kontrola dodržení podmínek stanovených pro stavební činnosti, kontrola plynárenského zařízení a plynovodních přípojek. Kontrolu provede příslušná provozní oblast (formulář a kontakt naleznete na nebo Zákaznická linka SS). Při žádosti uvede žadatel naši značku (číslo jednací) uvedenou v úvodu tohoto stanoviska. Povinnost kontroly se vztahuje i na plynárenské zařízení, které nebylo odhaleno. O provedené kontrole bude sepsán protokol. Bez provedené kontroly nesmí být plynárenské zařízení a plynovodní přípojky zasypány. V případě, že nebudou dodrženy výše uvedené podmínky, je stavebník povinen na základě výzvy provozovatele plynárenského zařízení a plynovodních přípojek, nebo jeho zástupce doložit průkaznou dokumentaci o nepoškození plynárenského zařízení a plynovodních přípojek během výstavby nebo provést na své náklady kontrolní sondy v místě styku stavby s plynárenským zařízením a plynovodními přípojkami. oo) Plynárenské zařízení a plynovodní přípojky budou před zásypem výkopu řádně podsypány a obsypány těženým pískem, bude provedeno zhutnění a bude osazena výstražná fólie žluté barvy, vše v souladu s (ČSN EN , TPG 70201, TPG pp) Neprodleně po skončení stavební činnosti budou řádně osazeny všechny poklopy a nadzemní prvky plynárenského zařízení a plynovodních přípojek. qq) Poklopy uzávěrů a ostatních armatur na plynárenském zařízení a plynovodních přípojkách, vč. hlavních uzávěrů plynu (HUP) na odběrném plynovém zařízení udržovat stále přístupné a funkční po celou dobu trvání stavební činnosti. rr) Případné zřizování staveniště, skladování materiálů, stavebních strojů apod. bude realizováno mimo ochranné pásmo plynárenského zařízení a plynovodních přípojek (není-li ve stanovisku uvedeno jinak). ss) Bude zachována hloubka uložení plynárenského zařízení a plynovodních přípojek (není-ii ve stanovisku uvedeno jinak). tt) Při použití nákladních vozidel, stavebních strojů a mechanismů zabezpečit případný přejezd přes plynárenské zařízení a plynovodní přípojky uložením panelů v místě přejezdu plynárenského zařízení. 9. Dle vyjádření společnosti Vodovody a kanalizace Přerov, a.s., stavba zasahuje do ochranného pásma vodárenského a kanalizačního zařízení, vymezeného 23 zákona 274/2001 Sb., ve znění pozdějších předpisů; s ohledem na tuto skutečnost budou splněny podmínky č. 4 a 5 (sítě obecně ČSN + zpracování PD) výroku tohoto rozhodnutí a tyto požadavky pro činnost v ochranném pásmu vodárenského a kanalizačního zařízení: a) Při souběhu a křížení nových objektu s trasami vodovodu a kanalizace pro veřejnou potřebu dodrží investor ČSN a při kříženích úhel nejméně b) Kanalizace a veřejné části kanalizačních přípojek požadujeme řešit tak, aby navržena kanalizace a veřejné část kanalizačních přípojek byly uloženy vždy pod vodovodem pro veřejnou potřebu při současném splnění bodu č. 1 a hloubka revizních šachet, byla tomuto stavu přizpůsobena. c) Pro další projekční práce a realizaci stavby investor ověří přesnou polohu domovních přípojek u jejích vlastníků. d) Technické řešeni vodovodní přípojky a vnitřního vodovodu provede investor dle platných oborových norem. zejména dle ČSN , ČSN EN 806-1,2.3,4.5, ČSN a ČSN EN 1717, v souladu s obecně platnou legislativou, tedy zákonem Č Sb. a vyhláškou č.. 268/2009 Sb. v platném zněni. Vodovodní přípojku provede investor z jednoho kusu potrubí od místa napojení na vodovod pro veřejnou potřebu po místo s osazením vodoměrné sestavy ve vodoměrné šachtě. Technické řešení napojení vodovodních přípojek včetně vybavení vodoměrné šachty bude součásti dalšího stupně dokumentace a investor jej projedná s provozovatelem vodovodu. e) Vodoměrnou šachtu navrhne investor dle ČSN a její vystrojení dojedná s provozem vodovodů. Vodoměrná šachta musí splňovat požadavky bezpečnostních předpisů včetně zabezpečeni proti vniknutí neoprávněné osoby, nečistot a podzemní vody v případě jejího výskytu. Vodoměrná šachta musí být

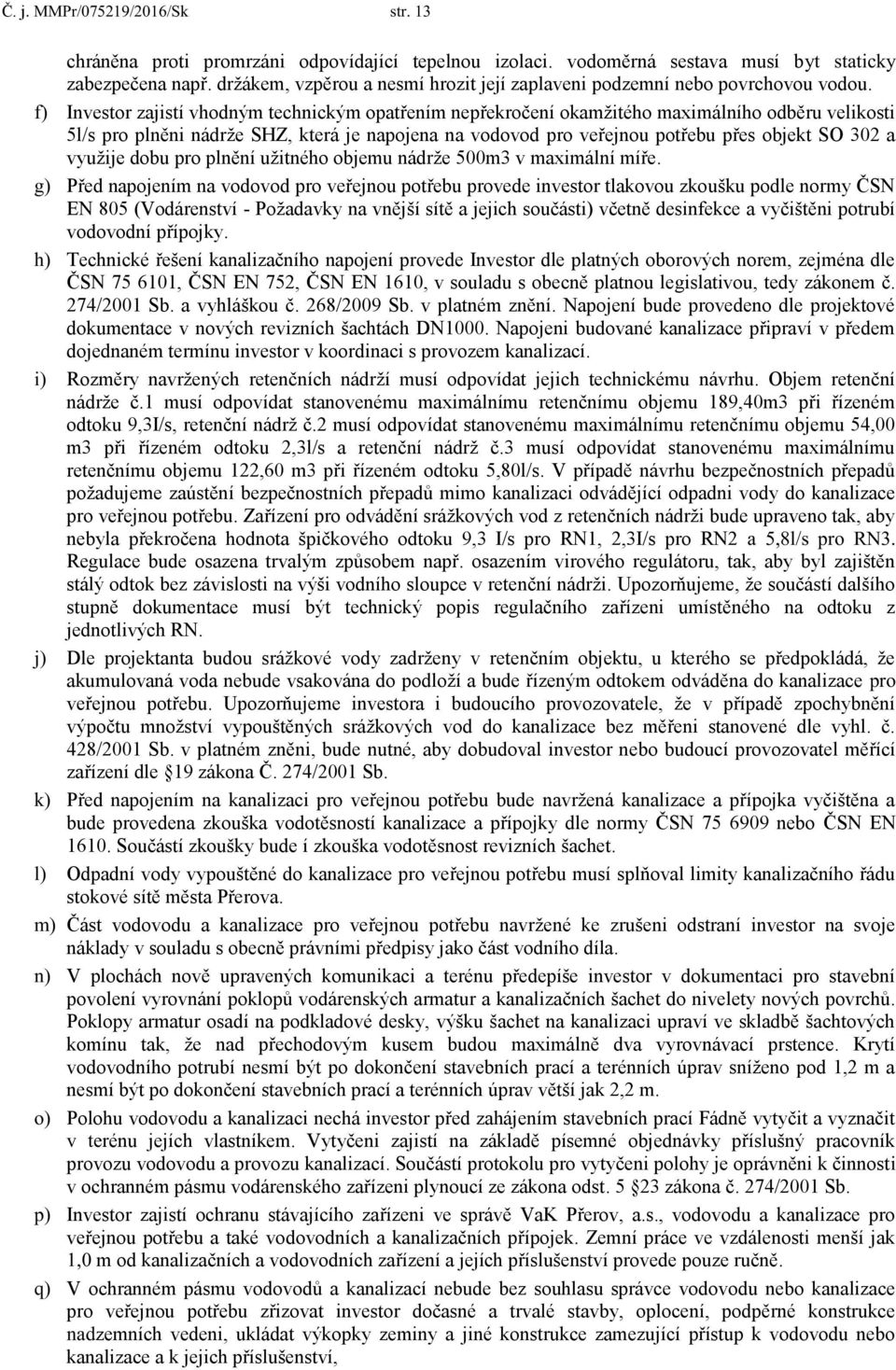

13 Č. j. MMPr/075219/2016/Sk str. 13 chráněna proti promrzáni odpovídající tepelnou izolaci. vodoměrná sestava musí byt staticky zabezpečena např. držákem, vzpěrou a nesmí hrozit její zaplaveni podzemní nebo povrchovou vodou. f) Investor zajistí vhodným technickým opatřením nepřekročení okamžitého maximálního odběru velikosti 5l/s pro plněni nádrže SHZ, která je napojena na vodovod pro veřejnou potřebu přes objekt SO 302 a využije dobu pro plnění užitného objemu nádrže 500m3 v maximální míře. g) Před napojením na vodovod pro veřejnou potřebu provede investor tlakovou zkoušku podle normy ČSN EN 805 (Vodárenství - Požadavky na vnější sítě a jejich součásti) včetně desinfekce a vyčištěni potrubí vodovodní přípojky. h) Technické řešení kanalizačního napojení provede Investor dle platných oborových norem, zejména dle ČSN , ČSN EN 752, ČSN EN 1610, v souladu s obecně platnou legislativou, tedy zákonem č. 274/2001 Sb. a vyhláškou č. 268/2009 Sb. v platném znění. Napojení bude provedeno dle projektové dokumentace v nových revizních šachtách DN1000. Napojeni budované kanalizace připraví v předem dojednaném termínu investor v koordinaci s provozem kanalizací. i) Rozměry navržených retenčních nádrží musí odpovídat jejich technickému návrhu. Objem retenční nádrže č.1 musí odpovídat stanovenému maximálnímu retenčnímu objemu 189,40m3 při řízeném odtoku 9,3I/s, retenční nádrž č.2 musí odpovídat stanovenému maximálnímu retenčnímu objemu 54,00 m3 při řízeném odtoku 2,3l/s a retenční nádrž č.3 musí odpovídat stanovenému maximálnímu retenčnímu objemu 122,60 m3 při řízeném odtoku 5,80l/s. V případě návrhu bezpečnostních přepadů požadujeme zaústění bezpečnostních přepadů mimo kanalizaci odvádějící odpadni vody do kanalizace pro veřejnou potřebu. Zařízení pro odvádění srážkových vod z retenčních nádrži bude upraveno tak, aby nebyla překročena hodnota špičkového odtoku 9,3 I/s pro RN1, 2,3I/s pro RN2 a 5,8l/s pro RN3. Regulace bude osazena trvalým způsobem např. osazením virového regulátoru, tak, aby byl zajištěn stálý odtok bez závislosti na výši vodního sloupce v retenční nádrži. Upozorňujeme, že součástí dalšího stupně dokumentace musí být technický popis regulačního zařízeni umístěného na odtoku z jednotlivých RN. j) Dle projektanta budou srážkové vody zadrženy v retenčním objektu, u kterého se předpokládá, že akumulovaná voda nebude vsakována do podloží a bude řízeným odtokem odváděna do kanalizace pro veřejnou potřebu. Upozorňujeme investora i budoucího provozovatele, že v případě zpochybnění výpočtu množství vypouštěných srážkových vod do kanalizace bez měřeni stanovené dle vyhl. č. 428/2001 Sb. v platném zněni, bude nutné, aby dobudoval investor nebo budoucí provozovatel měřící zařízení dle 19 zákona Č. 274/2001 Sb. k) Před napojením na kanalizaci pro veřejnou potřebu bude navržená kanalizace a přípojka vyčištěna a bude provedena zkouška vodotěsností kanalizace a přípojky dle normy ČSN nebo ČSN EN Součástí zkoušky bude í zkouška vodotěsnost revizních šachet. l) Odpadní vody vypouštěné do kanalizace pro veřejnou potřebu musí splňoval limity kanalizačního řádu stokové sítě města Přerova. m) Část vodovodu a kanalizace pro veřejnou potřebu navržené ke zrušeni odstraní investor na svoje náklady v souladu s obecně právními předpisy jako část vodního díla. n) V plochách nově upravených komunikaci a terénu předepíše investor v dokumentaci pro stavební povolení vyrovnání poklopů vodárenských armatur a kanalizačních šachet do nivelety nových povrchů. Poklopy armatur osadí na podkladové desky, výšku šachet na kanalizaci upraví ve skladbě šachtových komínu tak, že nad přechodovým kusem budou maximálně dva vyrovnávací prstence. Krytí vodovodního potrubí nesmí být po dokončení stavebních prací a terénních úprav sníženo pod 1,2 m a nesmí být po dokončení stavebních prací a terénních úprav větší jak 2,2 m. o) Polohu vodovodu a kanalizaci nechá investor před zahájením stavebních prací Fádně vytyčit a vyznačit v terénu jejích vlastníkem. Vytyčeni zajistí na základě písemné objednávky příslušný pracovník provozu vodovodu a provozu kanalizací. Součástí protokolu pro vytyčeni polohy je oprávněni k činnosti v ochranném pásmu vodárenského zařízeni plynoucí ze zákona odst zákona č. 274/2001 Sb. p) Investor zajistí ochranu stávajícího zařízeni ve správě VaK Přerov, a.s., vodovodu a kanalizace pro veřejnou potřebu a také vodovodních a kanalizačních přípojek. Zemní práce ve vzdálenosti menší jak 1,0 m od kanalizačních a vodovodních zařízení a jejích příslušenství provede pouze ručně. q) V ochranném pásmu vodovodů a kanalizací nebude bez souhlasu správce vodovodu nebo kanalizace pro veřejnou potřebu zřizovat investor dočasné a trvalé stavby, oplocení, podpěrné konstrukce nadzemních vedeni, ukládat výkopky zeminy a jiné konstrukce zamezující přístup k vodovodu nebo kanalizace a k jejich příslušenství,

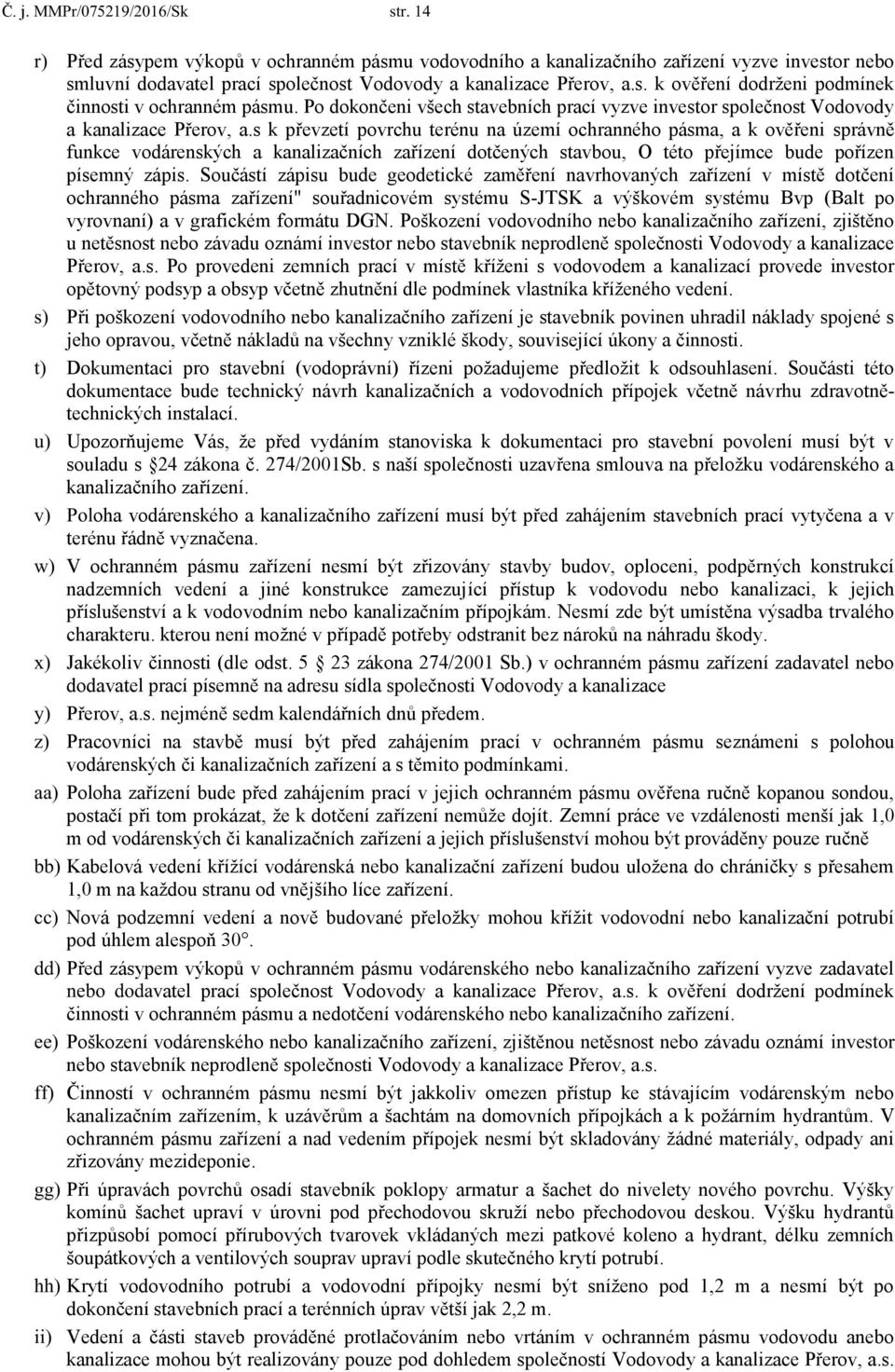

14 Č. j. MMPr/075219/2016/Sk str. 14 r) Před zásypem výkopů v ochranném pásmu vodovodního a kanalizačního zařízení vyzve investor nebo smluvní dodavatel prací společnost Vodovody a kanalizace Přerov, a.s. k ověření dodrženi podmínek činnosti v ochranném pásmu. Po dokončeni všech stavebních prací vyzve investor společnost Vodovody a kanalizace Přerov, a.s k převzetí povrchu terénu na území ochranného pásma, a k ověřeni správně funkce vodárenských a kanalizačních zařízení dotčených stavbou, O této přejímce bude pořízen písemný zápis. Součástí zápisu bude geodetické zaměření navrhovaných zařízení v místě dotčení ochranného pásma zařízení" souřadnicovém systému S-JTSK a výškovém systému Bvp (Balt po vyrovnaní) a v grafickém formátu DGN. Poškození vodovodního nebo kanalizačního zařízení, zjištěno u netěsnost nebo závadu oznámí investor nebo stavebník neprodleně společnosti Vodovody a kanalizace Přerov, a.s. Po provedeni zemních prací v místě kříženi s vodovodem a kanalizací provede investor opětovný podsyp a obsyp včetně zhutnění dle podmínek vlastníka kříženého vedení. s) Při poškození vodovodního nebo kanalizačního zařízení je stavebník povinen uhradil náklady spojené s jeho opravou, včetně nákladů na všechny vzniklé škody, související úkony a činnosti. t) Dokumentaci pro stavební (vodoprávní) řízeni požadujeme předložit k odsouhlasení. Součásti této dokumentace bude technický návrh kanalizačních a vodovodních přípojek včetně návrhu zdravotnětechnických instalací. u) Upozorňujeme Vás, že před vydáním stanoviska k dokumentaci pro stavební povolení musí být v souladu s 24 zákona č. 274/2001Sb. s naší společnosti uzavřena smlouva na přeložku vodárenského a kanalizačního zařízení. v) Poloha vodárenského a kanalizačního zařízení musí být před zahájením stavebních prací vytyčena a v terénu řádně vyznačena. w) V ochranném pásmu zařízení nesmí být zřizovány stavby budov, oploceni, podpěrných konstrukcí nadzemních vedení a jiné konstrukce zamezující přístup k vodovodu nebo kanalizaci, k jejich příslušenství a k vodovodním nebo kanalizačním přípojkám. Nesmí zde být umístěna výsadba trvalého charakteru. kterou není možné v případě potřeby odstranit bez nároků na náhradu škody. x) Jakékoliv činnosti (dle odst zákona 274/2001 Sb.) v ochranném pásmu zařízení zadavatel nebo dodavatel prací písemně na adresu sídla společnosti Vodovody a kanalizace y) Přerov, a.s. nejméně sedm kalendářních dnů předem. z) Pracovníci na stavbě musí být před zahájením prací v ochranném pásmu seznámeni s polohou vodárenských či kanalizačních zařízení a s těmito podmínkami. aa) Poloha zařízení bude před zahájením prací v jejich ochranném pásmu ověřena ručně kopanou sondou, postačí při tom prokázat, že k dotčení zařízení nemůže dojít. Zemní práce ve vzdálenosti menší jak 1,0 m od vodárenských či kanalizačních zařízení a jejich příslušenství mohou být prováděny pouze ručně bb) Kabelová vedení křížící vodárenská nebo kanalizační zařízení budou uložena do chráničky s přesahem 1,0 m na každou stranu od vnějšího líce zařízení. cc) Nová podzemní vedení a nově budované přeložky mohou křížit vodovodní nebo kanalizační potrubí pod úhlem alespoň 30. dd) Před zásypem výkopů v ochranném pásmu vodárenského nebo kanalizačního zařízení vyzve zadavatel nebo dodavatel prací společnost Vodovody a kanalizace Přerov, a.s. k ověření dodržení podmínek činnosti v ochranném pásmu a nedotčení vodárenského nebo kanalizačního zařízení. ee) Poškození vodárenského nebo kanalizačního zařízení, zjištěnou netěsnost nebo závadu oznámí investor nebo stavebník neprodleně společnosti Vodovody a kanalizace Přerov, a.s. ff) Činností v ochranném pásmu nesmí být jakkoliv omezen přístup ke stávajícím vodárenským nebo kanalizačním zařízením, k uzávěrům a šachtám na domovních přípojkách a k požárním hydrantům. V ochranném pásmu zařízení a nad vedením přípojek nesmí být skladovány žádné materiály, odpady ani zřizovány mezideponie. gg) Při úpravách povrchů osadí stavebník poklopy armatur a šachet do nivelety nového povrchu. Výšky komínů šachet upraví v úrovni pod přechodovou skruží nebo přechodovou deskou. Výšku hydrantů přizpůsobí pomocí přírubových tvarovek vkládaných mezi patkové koleno a hydrant, délku zemních šoupátkových a ventilových souprav upraví podle skutečného krytí potrubí. hh) Krytí vodovodního potrubí a vodovodní přípojky nesmí být sníženo pod 1,2 m a nesmí být po dokončení stavebních prací a terénních úprav větší jak 2,2 m. ii) Vedení a části staveb prováděné protlačováním nebo vrtáním v ochranném pásmu vodovodu anebo kanalizace mohou být realizovány pouze pod dohledem společností Vodovody a kanalizace Přerov, a.s.

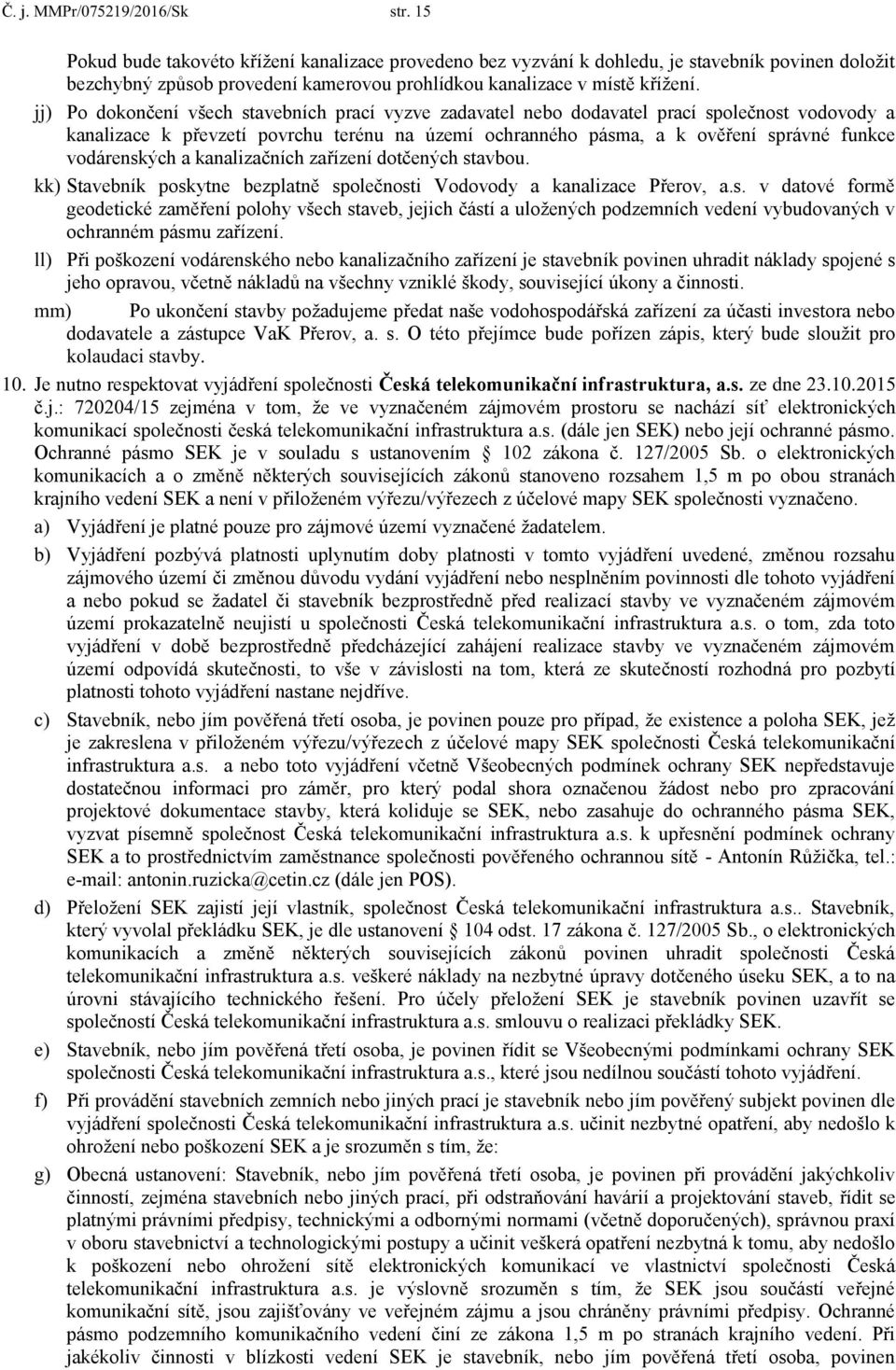

15 Č. j. MMPr/075219/2016/Sk str. 15 Pokud bude takovéto křížení kanalizace provedeno bez vyzvání k dohledu, je stavebník povinen doložit bezchybný způsob provedení kamerovou prohlídkou kanalizace v místě křížení. jj) Po dokončení všech stavebních prací vyzve zadavatel nebo dodavatel prací společnost vodovody a kanalizace k převzetí povrchu terénu na území ochranného pásma, a k ověření správné funkce vodárenských a kanalizačních zařízení dotčených stavbou. kk) Stavebník poskytne bezplatně společnosti Vodovody a kanalizace Přerov, a.s. v datové formě geodetické zaměření polohy všech staveb, jejich částí a uložených podzemních vedení vybudovaných v ochranném pásmu zařízení. ll) Při poškození vodárenského nebo kanalizačního zařízení je stavebník povinen uhradit náklady spojené s jeho opravou, včetně nákladů na všechny vzniklé škody, související úkony a činnosti. mm) Po ukončení stavby požadujeme předat naše vodohospodářská zařízení za účasti investora nebo dodavatele a zástupce VaK Přerov, a. s. O této přejímce bude pořízen zápis, který bude sloužit pro kolaudaci stavby. 10. Je nutno respektovat vyjádření společnosti Česká telekomunikační infrastruktura, a.s. ze dne č.j.: /15 zejména v tom, že ve vyznačeném zájmovém prostoru se nachází síť elektronických komunikací společnosti česká telekomunikační infrastruktura a.s. (dále jen SEK) nebo její ochranné pásmo. Ochranné pásmo SEK je v souladu s ustanovením 102 zákona č. 127/2005 Sb. o elektronických komunikacích a o změně některých souvisejících zákonů stanoveno rozsahem 1,5 m po obou stranách krajního vedení SEK a není v přiloženém výřezu/výřezech z účelové mapy SEK společnosti vyznačeno. a) Vyjádření je platné pouze pro zájmové území vyznačené žadatelem. b) Vyjádření pozbývá platnosti uplynutím doby platnosti v tomto vyjádření uvedené, změnou rozsahu zájmového území či změnou důvodu vydání vyjádření nebo nesplněním povinnosti dle tohoto vyjádření a nebo pokud se žadatel či stavebník bezprostředně před realizací stavby ve vyznačeném zájmovém území prokazatelně neujistí u společnosti Česká telekomunikační infrastruktura a.s. o tom, zda toto vyjádření v době bezprostředně předcházející zahájení realizace stavby ve vyznačeném zájmovém území odpovídá skutečnosti, to vše v závislosti na tom, která ze skutečností rozhodná pro pozbytí platnosti tohoto vyjádření nastane nejdříve. c) Stavebník, nebo jím pověřená třetí osoba, je povinen pouze pro případ, že existence a poloha SEK, jež je zakreslena v přiloženém výřezu/výřezech z účelové mapy SEK společnosti Česká telekomunikační infrastruktura a.s. a nebo toto vyjádření včetně Všeobecných podmínek ochrany SEK nepředstavuje dostatečnou informaci pro záměr, pro který podal shora označenou žádost nebo pro zpracování projektové dokumentace stavby, která koliduje se SEK, nebo zasahuje do ochranného pásma SEK, vyzvat písemně společnost Česká telekomunikační infrastruktura a.s. k upřesnění podmínek ochrany SEK a to prostřednictvím zaměstnance společnosti pověřeného ochrannou sítě - Antonín Růžička, tel.: antonin.ruzicka@cetin.cz (dále jen POS). d) Přeložení SEK zajistí její vlastník, společnost Česká telekomunikační infrastruktura a.s.. Stavebník, který vyvolal překládku SEK, je dle ustanovení 104 odst. 17 zákona č. 127/2005 Sb., o elektronických komunikacích a změně některých souvisejících zákonů povinen uhradit společnosti Česká telekomunikační infrastruktura a.s. veškeré náklady na nezbytné úpravy dotčeného úseku SEK, a to na úrovni stávajícího technického řešení. Pro účely přeložení SEK je stavebník povinen uzavřít se společností Česká telekomunikační infrastruktura a.s. smlouvu o realizaci překládky SEK. e) Stavebník, nebo jím pověřená třetí osoba, je povinen řídit se Všeobecnými podmínkami ochrany SEK společnosti Česká telekomunikační infrastruktura a.s., které jsou nedílnou součástí tohoto vyjádření. f) Při provádění stavebních zemních nebo jiných prací je stavebník nebo jím pověřený subjekt povinen dle vyjádření společnosti Česká telekomunikační infrastruktura a.s. učinit nezbytné opatření, aby nedošlo k ohrožení nebo poškození SEK a je srozuměn s tím, že: g) Obecná ustanovení: Stavebník, nebo jím pověřená třetí osoba, je povinen při provádění jakýchkoliv činností, zejména stavebních nebo jiných prací, při odstraňování havárií a projektování staveb, řídit se platnými právními předpisy, technickými a odbornými normami (včetně doporučených), správnou praxí v oboru stavebnictví a technologickými postupy a učinit veškerá opatření nezbytná k tomu, aby nedošlo k poškození nebo ohrožení sítě elektronických komunikací ve vlastnictví společnosti Česká telekomunikační infrastruktura a.s. je výslovně srozuměn s tím, že SEK jsou součástí veřejné komunikační sítě, jsou zajišťovány ve veřejném zájmu a jsou chráněny právními předpisy. Ochranné pásmo podzemního komunikačního vedení činí ze zákona 1,5 m po stranách krajního vedení. Při jakékoliv činnosti v blízkosti vedení SEK je stavebník, nebo jím pověřená třetí osoba, povinen

16 Č. j. MMPr/075219/2016/Sk str. 16 respektovat ochranné pásmo PVSEK a NVSEK tak, aby nedošlo k poškození nebo zamezení přístupu k SEK. Při křížení nebo souběhu činností se SEK je povinen řídit se platnými právními předpisy, technickými a odbornými normami (včetně doporučených), správnou praxí v oboru stavebnictví a technologickými postupy. Při jakékoliv činnosti ve vzdálenosti nejméně 1,5 m od krajního vedení vyznačené trasy PVSEK je povinen nepoužívat mechanizačních prostředků a nevhodného nářadí. Pro případ porušení kterékoliv z povinností stavebníka, nebo jím pověřené třetí osoby, založené "Podmínkami ochrany SEK společnosti Česká telekomunikační infrastruktura a.s., je stavebník, nebo jím pověřená třetí osoba, odpovědný za veškeré náklady a škody, které společnosti Česká telekomunikační infrastruktura a.s. vzniknou porušením jeho povinnosti. V případě, že budou zemní práce zahájeny po uplynutí doby platnosti tohoto vyjádření, nelze toto vyjádření použít jako podklad pro vytyčení a je třeba požádat o vydání nového vyjádření. Bude-li žadatel na společnosti Česká telekomunikační infrastruktura a.s. požadovat, aby se jako účastník správního řízení, pro jehož účely bylo toto vyjádření vydáno, vzdala práva na odvolání proti rozhodnutí vydanému ve správním řízení, je povinen kontaktovat POS. h) Součinnost stavebníka při činnostech v blízkosti SEK: Započetí činnosti je stavebník, nebo jím pověřená třetí osoba, povinen oznámit POS, přičemž takové oznámení bude obsahovat číslo Vyjádření, k němuž se vztahují tyto podmínky. Před započetím zemních prací či jakékoliv jiné činnosti je stavebník, nebo jím pověřená třetí osoba, povinen zajistit vyznačení trasy PVSEK na terénu dle polohopisné dokumentace. S vyznačenou trasou PVSEK prokazatelně seznámí všechny osoby, které budou a nebo by mohly činnosti provádět. Stavebník, nebo jím pověřená třetí osoba, je povinen upozornit jakoukoliv třetí osobu, jež bude provádět zemní práce, aby zjistila nebo ověřila stranovou a hloubkovou polohu PVSEK příčnými sondami, a je srozuměn s tím, že možná odchylka uložení středu trasy PVSEK, stranová i hloubková, činí +/- 30 em mezi skutečným uložením PVSEK a polohovými údaji ve výkresové dokumentaci. Při provádění zemních prací v blízkosti PVSEK je stavebník, nebo jím pověřená třetí osoba, povinen postupovat tak, aby nedošlo ke změně hloubky uložení nebo prostorového uspořádání PVSEK. Odkryté PVSEK je stavebník, nebo jím pověřená třetí osoba, povinen zabezpečit proti prověšení, poškození a odcizení. Při zjištění jakéhokoliv rozporu mezi údaji v projektové dokumentaci a skutečností je stavebník, nebo jím pověřená třetí osoba, povinen bez zbytečného odkladu zastavit práce a zjištění rozporu oznámit POS a v přerušených pracích pokračovat teprve poté, co od POS prokazatelně obdržel souhlas k pokračování v přerušených pracích. V místech, kde PVSEK vystupuje ze země do budovy, rozváděče, na sloup apod. je stavebník, nebo jím pověřená třetí osoba, povinen vykonávat zemní práce se zvýšenou mírou opatrnosti s ohledem na ubývající krytí nad PVSEK. Výkopové práce v blízkosti sloupů NVSEK je povinen provádět v takové vzdálenosti, aby nedošlo k narušení jejich stability, to vše za dodržení platných právních předpisů, technických a odborných norem (včetně doporučených), správné praxi v oboru stavebnictví a technologických postupů. Při provádění zemních prací, u kterých nastane odkrytí PVSEK, je povinen stavebník, nebo jím pověřená třetí osoba před zakrytím PVSEK vyzvat POS ke kontrole. Zához je oprávněn provést až poté, kdy prokazatelně obdržel souhlas POS. Stavebník, nebo jím pověřená třetí osoba, není oprávněn manipulovat s kryty kabelových komor a vstupovat do kabelových komor bez souhlasu společnosti Česká telekomunikační infrastruktura a.s.. Stavebník, nebo jím pověřená třetí osoba, není oprávněn trasu PVSEK mimo vozovku přejíždět vozidly nebo stavební mechanizací, a to až do doby, než PVSEK řádně zabezpečí proti mechanickému poškození. Stavebník, nebo jím pověřená třetí osoba, je povinen projednat s POS způsob mechanické ochrany trasy PVSEK. Při přepravě vysokého nákladu nebo mechanizace pod trasou NVSEK je stavebník, nebo jím pověřená třetí osoba, povinen respektovat výšku NVSEK nad zemí. Stavebník, nebo jím pověřená třetí osoba je povinen manipulační a skladové plochy zřizovat v takové vzdálenosti od NVSEK, aby činnosti na manipulačních a skladových plochách nemohly být vykonávány ve vzdálenosti menší než 1 m od NVSEK. Stavebník, nebo jím pověřená třetí osoba, není oprávněn užívat, přemisťovat a odstraňovat technologické a pomocné prvky SEK. Stavebník, nebo jím pověřená třetí osoba, není oprávněn na trase PVSEK (včetně ochranného pásma) jakkoliv měnit niveletu terénu, vysazovat trvalé porosty ani měnit rozsah a konstrukci zpevněných ploch (např. komunikací, parkovišť, vjezdů aj.. Stavebník, nebo jím pověřená třetí osoba, je povinen obrátit se na POS v průběhu stavby, a to ve všech případech, kdy by i nad rámec těchto "Podmínek ochrany SEK společnosti Česká telekomunikační infrastruktura a.s mohlo dojít ke střetu stavby se SEK. Stavebník, nebo jím pověřená třetí osoba, není oprávněn užívat, přemísťovat a odstraňovat technologické, ochranné a pomocné prvky SEK. Stavebník, nebo jím pověřená třetí osoba, není oprávněn bez předchozího projednání s POS jakkoliv manipulovat s případně odkrytými prvky SEK, zejména s ochrannou skříní optických spojek, optickými spojkami, technologickými rezervami či jakýmkoliv jiným zařízením SEK. Stavebník, nebo jím pověřená třetí osoba, je výslovně srozuměn s tím, že technologická rezerva představuje několik

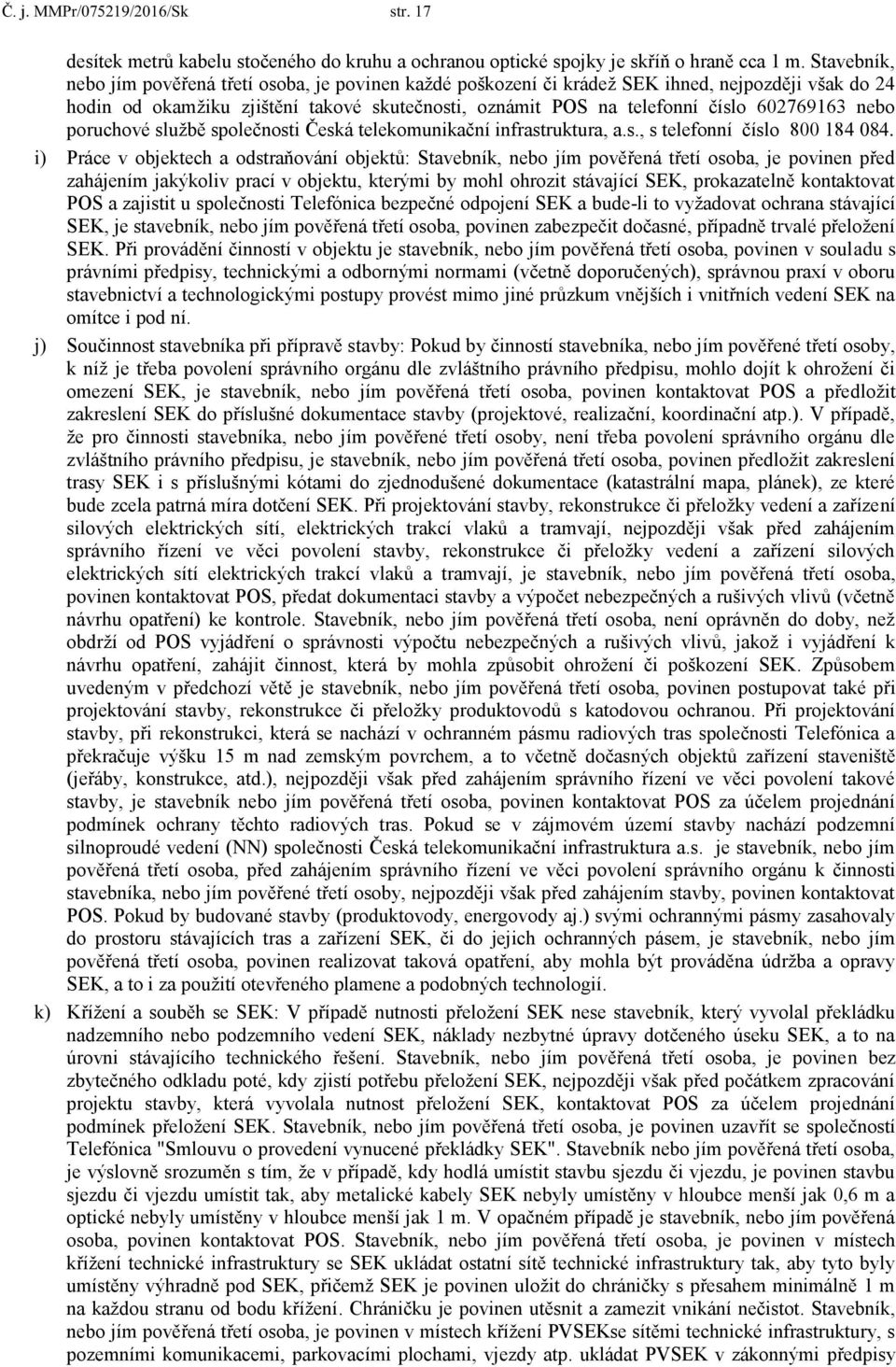

17 Č. j. MMPr/075219/2016/Sk str. 17 desítek metrů kabelu stočeného do kruhu a ochranou optické spojky je skříň o hraně cca 1 m. Stavebník, nebo jím pověřená třetí osoba, je povinen každé poškození či krádež SEK ihned, nejpozději však do 24 hodin od okamžiku zjištění takové skutečnosti, oznámit POS na telefonní číslo nebo poruchové službě společnosti Česká telekomunikační infrastruktura, a.s., s telefonní číslo i) Práce v objektech a odstraňování objektů: Stavebník, nebo jím pověřená třetí osoba, je povinen před zahájením jakýkoliv prací v objektu, kterými by mohl ohrozit stávající SEK, prokazatelně kontaktovat POS a zajistit u společnosti Telefónica bezpečné odpojení SEK a bude-li to vyžadovat ochrana stávající SEK, je stavebník, nebo jím pověřená třetí osoba, povinen zabezpečit dočasné, případně trvalé přeložení SEK. Při provádění činností v objektu je stavebník, nebo jím pověřená třetí osoba, povinen v souladu s právními předpisy, technickými a odbornými normami (včetně doporučených), správnou praxí v oboru stavebnictví a technologickými postupy provést mimo jiné průzkum vnějších i vnitřních vedení SEK na omítce i pod ní. j) Součinnost stavebníka při přípravě stavby: Pokud by činností stavebníka, nebo jím pověřené třetí osoby, k níž je třeba povolení správního orgánu dle zvláštního právního předpisu, mohlo dojít k ohrožení či omezení SEK, je stavebník, nebo jím pověřená třetí osoba, povinen kontaktovat POS a předložit zakreslení SEK do příslušné dokumentace stavby (projektové, realizační, koordinační atp.). V případě, že pro činnosti stavebníka, nebo jím pověřené třetí osoby, není třeba povolení správního orgánu dle zvláštního právního předpisu, je stavebník, nebo jím pověřená třetí osoba, povinen předložit zakreslení trasy SEK i s příslušnými kótami do zjednodušené dokumentace (katastrální mapa, plánek), ze které bude zcela patrná míra dotčení SEK. Při projektování stavby, rekonstrukce či přeložky vedení a zařízení silových elektrických sítí, elektrických trakcí vlaků a tramvají, nejpozději však před zahájením správního řízení ve věci povolení stavby, rekonstrukce či přeložky vedení a zařízení silových elektrických sítí elektrických trakcí vlaků a tramvají, je stavebník, nebo jím pověřená třetí osoba, povinen kontaktovat POS, předat dokumentaci stavby a výpočet nebezpečných a rušivých vlivů (včetně návrhu opatření) ke kontrole. Stavebník, nebo jím pověřená třetí osoba, není oprávněn do doby, než obdrží od POS vyjádření o správnosti výpočtu nebezpečných a rušivých vlivů, jakož i vyjádření k návrhu opatření, zahájit činnost, která by mohla způsobit ohrožení či poškození SEK. Způsobem uvedeným v předchozí větě je stavebník, nebo jím pověřená třetí osoba, povinen postupovat také při projektování stavby, rekonstrukce či přeložky produktovodů s katodovou ochranou. Při projektování stavby, při rekonstrukci, která se nachází v ochranném pásmu radiových tras společnosti Telefónica a překračuje výšku 15 m nad zemským povrchem, a to včetně dočasných objektů zařízení staveniště (jeřáby, konstrukce, atd.), nejpozději však před zahájením správního řízení ve věci povolení takové stavby, je stavebník nebo jím pověřená třetí osoba, povinen kontaktovat POS za účelem projednání podmínek ochrany těchto radiových tras. Pokud se v zájmovém území stavby nachází podzemní silnoproudé vedení (NN) společnosti Česká telekomunikační infrastruktura a.s. je stavebník, nebo jím pověřená třetí osoba, před zahájením správního řízení ve věci povolení správního orgánu k činnosti stavebníka, nebo jím pověřené třetí osoby, nejpozději však před zahájením stavby, povinen kontaktovat POS. Pokud by budované stavby (produktovody, energovody aj.) svými ochrannými pásmy zasahovaly do prostoru stávajících tras a zařízení SEK, či do jejich ochranných pásem, je stavebník, nebo jím pověřená třetí osoba, povinen realizovat taková opatření, aby mohla být prováděna údržba a opravy SEK, a to i za použití otevřeného plamene a podobných technologií. k) Křížení a souběh se SEK: V případě nutnosti přeložení SEK nese stavebník, který vyvolal překládku nadzemního nebo podzemního vedení SEK, náklady nezbytné úpravy dotčeného úseku SEK, a to na úrovni stávajícího technického řešení. Stavebník, nebo jím pověřená třetí osoba, je povinen bez zbytečného odkladu poté, kdy zjistí potřebu přeložení SEK, nejpozději však před počátkem zpracování projektu stavby, která vyvolala nutnost přeložení SEK, kontaktovat POS za účelem projednání podmínek přeložení SEK. Stavebník, nebo jím pověřená třetí osoba, je povinen uzavřít se společností Telefónica "Smlouvu o provedení vynucené překládky SEK". Stavebník nebo jím pověřená třetí osoba, je výslovně srozuměn s tím, že v případě, kdy hodlá umístit stavbu sjezdu či vjezdu, je povinen stavbu sjezdu či vjezdu umístit tak, aby metalické kabely SEK nebyly umístěny v hloubce menší jak 0,6 m a optické nebyly umístěny v hloubce menší jak 1 m. V opačném případě je stavebník, nebo jím pověřená osoba, povinen kontaktovat POS. Stavebník, nebo jím pověřená třetí osoba, je povinen v místech křížení technické infrastruktury se SEK ukládat ostatní sítě technické infrastruktury tak, aby tyto byly umístěny výhradně pod SEK, přičemž SEK je povinen uložit do chráničky s přesahem minimálně 1 m na každou stranu od bodu křížení. Chráničku je povinen utěsnit a zamezit vnikání nečistot. Stavebník, nebo jím pověřená třetí osoba, je povinen v místech křížení PVSEKse sítěmi technické infrastruktury, s pozemními komunikacemi, parkovacími plochami, vjezdy atp. ukládat PVSEK v zákonnými předpisy

18 Č. j. MMPr/075219/2016/Sk str. 18 stanovené hloubce a chránit PVSEK chráničkami s přesahem minimálně 0.5 m na každou stranu od hrany křížení. Chráničku je povinen utěsnit a zamezit vnikání nečistot. Stavebník, nebo jím pověřená třetí osoba je výslovně srozuměn s tím, že v případě, kdy hodlá umístit stavbu sjezdu či vjezdu, je povinen stavbu či vjezdu umístit tak, aby metalické kabely nebyly umístěny v hloubce menší než 0,6 m a optické nebyl\y umístěny v hloubce menší než 1 m. Stavebník, nebo jím pověřená třetí osoba, je povinen základy (stavby, opěrné zdi, podezdívky apod.) umístit tak, aby dodržel minimální vodorovný odstup 1,5 m od krajního vedení PVSEK. Stavebník, nebo jím pověřená třetí osoba, není oprávněn trasy PVSEK znepřístupnit (např. zabetonovat). Stavebník, nebo jím pověřená třetí osoba, je při křížení a souběhu stavby nebo sítí technické infrastruktury s kabelovodem, povinen zejména: a) Pokud plánované stavby nebo trasy sítí technické infrastruktury budou umístěny v blízkosti kabelovodu ve vzdálenosti menší než 2 m nebo při křížení kabelovodu ve vzdálenosti menší než 0,5 m nad nebo kdekoli pod kabelovodem, předložit POS zakreslení v příčných řezech b) Do příčného řezu zakreslit také profil kabelové komory v případě, kdy jsou sítě technické infrastruktury či stavby umístěny v blízkosti kabelové komory ve vzdálenosti menší než 2 m c) Neumísťovat nad trasou kabelovodu v podélném směru sítě technické infrastruktury d) Předložit POS vypracovaný odborný statický posudek včetně návrhu ochrany tělesa kabelovodu pod stavbou, ve vjezdu nebo pod zpevněnou plochou e) Nezakrývat vstupy do kabelových komor, a to ani dočasně f) Projednat s POS, nejpozději ve fázi projektové přípravy, jakékoli výkopové práce, které by mohly být vedeny v úrovni či pod úrovní kabelovodu nebo kabelové komory a veškeré případy, kdy jsou trajektorie podvrtů a protlaků ve vzdálenosti menší než 1,5 m od kabelovodu 11. Před zahájením stavebních prací budou převzaty veřejné plochy (komunikace i veřejná zeleň) ve městě Přerově od Technických služeb města Přerova s.r.o. a po skončení stavby a uvedení do původního stavu (u zeleně po dvou sečích) budou zpětně protokolárně předány této organizaci; rovněž bude požádáno u Technických služeb města Přerova s.r.o. o vytýčení kabelu veřejného osvětlení; v případě jeho křížení nebo přeložek bude přizván odpovědný pracovník této organizace ke kontrole před záhozem výkopu. Po celou dobu stavby bude zajištěn příjezd svozových vozů ke stanovištím odpadových nádob, případně zajistit ve spolupráci s majiteli nebo uživateli objektů možnost odvozu komunálního odpadu. 12. Z důvodu zajištění ochrany veřejného zdraví před hlukem ze stavební činnosti ( 82 odst. 2 písm. t) zákona č. 258/2000 Sb., 30 zákona č. 258/2000 Sb., v návaznosti na 12 odst. 6 nařízení vlády č. 272/2011 Sb.), bude stavební činnost probíhat pouze v denní době, a to v období od 07:00-21 :00 hod. 13. Dle vyjádření Správy a údržby silnic Olomouckého kraje bude nejpozději v průběhu stavebního řízení předložena k vyjádření PD DSP, včetně bezpečnostního auditu vypracovaného oprávněným auditorem. Minimální průjezdná šířka mezi ostrůvkem pro přecházení chodců a obrubou v okraji silnice II/150 bude 3,65 m, Prostor mezí ostrůvky na přechodu pro chodce bude vydlážděn nad niveletu vozovky a přechod bude doplněn o obrubníky před a za přechodem (stejné provedení jako jíž zrealizované přechody na ul. Želatovská). Místo betonového zkoseného obrubníku mezi živicí a dlážděným prstencem bude kamenný obrubník 20/30 uložený na ležato a ukotvený do betonového lože železnými trny. Únosnost pláně pod dlážděným prstencem bude rovněž 45 MPa, tuto skutečnost bude doplněna v situaci řezu do DSP. 14. Dopravní inspektorát územního odboru Přerov Krajského ředitelství policie Olomouckého kraje, vykonávající státní správu ve věcech bezpečnosti a plynulosti provozu na pozemních komunikacích dle ustanovení 1 zákona č. 12/1997 Sb., o bezpečnosti a plynulosti provozu na pozemních komunikacích nemá námitek ke zpracované dokumentaci stavby "Obchodní a nákupní centrum Kasárna Přerov". Další stupně zpracování projektových dokumentací včetně dopravního značení bude předložen opětovně k vyjádření. 15. V souladu s koordinovaným stanoviskem Magistrátu města Přerova, Odboru stavebního úřadu a životního prostředí, budou v průběhu stavebních prací splněny následující podmínky: a) Při nakládání s odpady ze stavby musí být dodržována hierarchie způsobů nakládání s odpady ve smyslu ust. 9a zákona o odpadech. Vzniklé odpady lze předávat do vlastnictví pouze oprávněné osobě dle 12 odst. 3 zákona o odpadech. K podrobnější bilanci odpadů v dalším projektovém stupni, včetně vyčíslení jejich množství (viz text pod tabulkou výčtu odpadů vznikajících během stavby, str.67 souhrnné technické zprávy) projektant doplní u jednotlivých druhů odpadů návrh způsobů nakládání s nimi v souladu s uvedenou hierarchii. Původce odpadů ( dodavatel stavby) bude plnit povinnosti původce dle 16 zákona o odpadech. Zářivky (viz tabulka odpadů vznikajících činností realizovaného

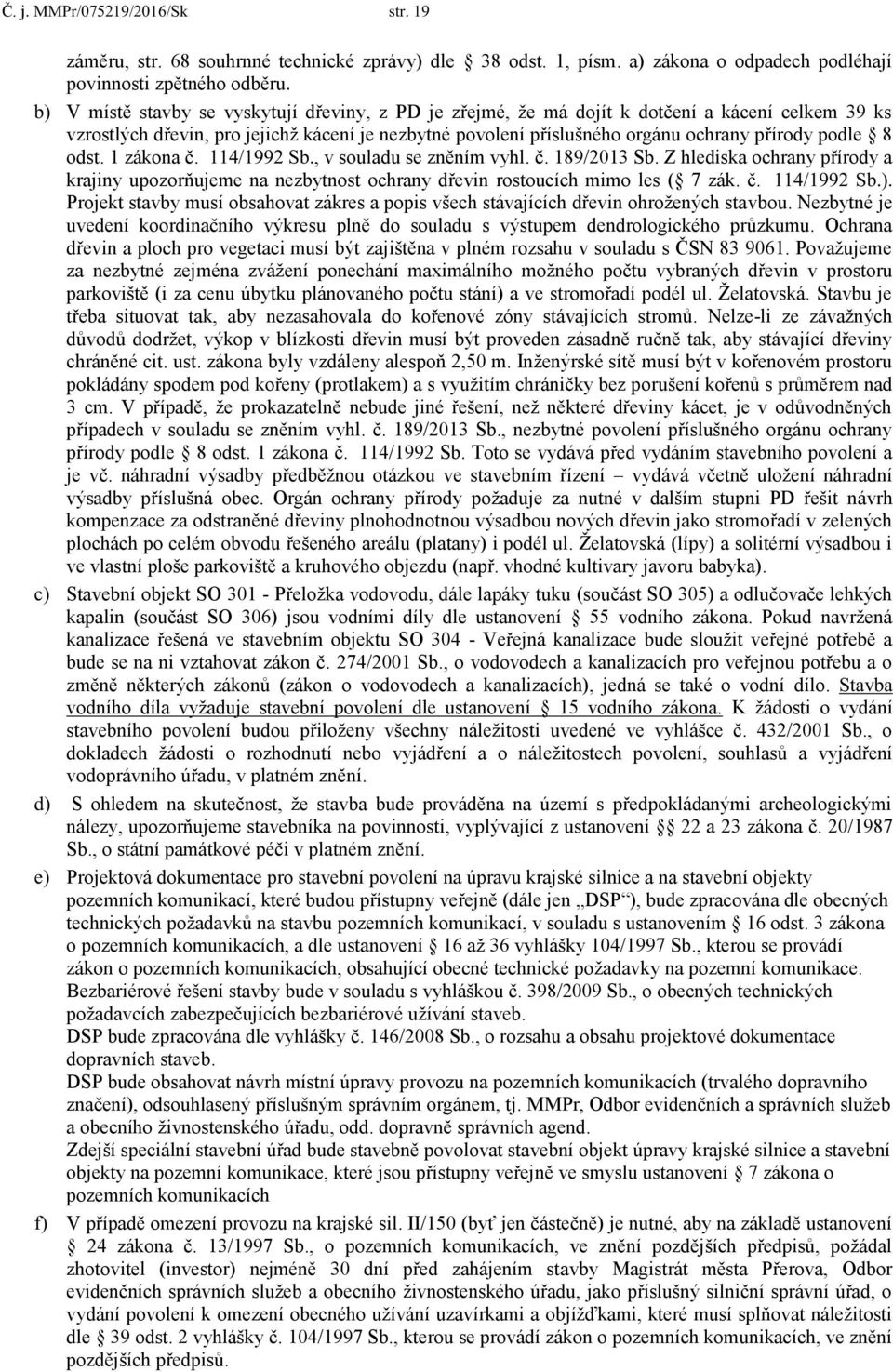

19 Č. j. MMPr/075219/2016/Sk str. 19 záměru, str. 68 souhrnné technické zprávy) dle 38 odst. 1, písm. a) zákona o odpadech podléhají povinnosti zpětného odběru. b) V místě stavby se vyskytují dřeviny, z PD je zřejmé, že má dojít k dotčení a kácení celkem 39 ks vzrostlých dřevin, pro jejichž kácení je nezbytné povolení příslušného orgánu ochrany přírody podle 8 odst. 1 zákona č. 114/1992 Sb., v souladu se zněním vyhl. č. 189/2013 Sb. Z hlediska ochrany přírody a krajiny upozorňujeme na nezbytnost ochrany dřevin rostoucích mimo les ( 7 zák. č. 114/1992 Sb.). Projekt stavby musí obsahovat zákres a popis všech stávajících dřevin ohrožených stavbou. Nezbytné je uvedení koordinačního výkresu plně do souladu s výstupem dendrologického průzkumu. Ochrana dřevin a ploch pro vegetaci musí být zajištěna v plném rozsahu v souladu s ČSN Považujeme za nezbytné zejména zvážení ponechání maximálního možného počtu vybraných dřevin v prostoru parkoviště (i za cenu úbytku plánovaného počtu stání) a ve stromořadí podél ul. Želatovská. Stavbu je třeba situovat tak, aby nezasahovala do kořenové zóny stávajících stromů. Nelze-li ze závažných důvodů dodržet, výkop v blízkosti dřevin musí být proveden zásadně ručně tak, aby stávající dřeviny chráněné cit. ust. zákona byly vzdáleny alespoň 2,50 m. Inženýrské sítě musí být v kořenovém prostoru pokládány spodem pod kořeny (protlakem) a s využitím chráničky bez porušení kořenů s průměrem nad 3 cm. V případě, že prokazatelně nebude jiné řešení, než některé dřeviny kácet, je v odůvodněných případech v souladu se zněním vyhl. č. 189/2013 Sb., nezbytné povolení příslušného orgánu ochrany přírody podle 8 odst. 1 zákona č. 114/1992 Sb. Toto se vydává před vydáním stavebního povolení a je vč. náhradní výsadby předběžnou otázkou ve stavebním řízení vydává včetně uložení náhradní výsadby příslušná obec. Orgán ochrany přírody požaduje za nutné v dalším stupni PD řešit návrh kompenzace za odstraněné dřeviny plnohodnotnou výsadbou nových dřevin jako stromořadí v zelených plochách po celém obvodu řešeného areálu (platany) i podél ul. Želatovská (lípy) a solitérní výsadbou i ve vlastní ploše parkoviště a kruhového objezdu (např. vhodné kultivary javoru babyka). c) Stavební objekt SO Přeložka vodovodu, dále lapáky tuku (součást SO 305) a odlučovače lehkých kapalin (součást SO 306) jsou vodními díly dle ustanovení 55 vodního zákona. Pokud navržená kanalizace řešená ve stavebním objektu SO Veřejná kanalizace bude sloužit veřejné potřebě a bude se na ni vztahovat zákon č. 274/2001 Sb., o vodovodech a kanalizacích pro veřejnou potřebu a o změně některých zákonů (zákon o vodovodech a kanalizacích), jedná se také o vodní dílo. Stavba vodního díla vyžaduje stavební povolení dle ustanovení 15 vodního zákona. K žádosti o vydání stavebního povolení budou přiloženy všechny náležitosti uvedené ve vyhlášce č. 432/2001 Sb., o dokladech žádosti o rozhodnutí nebo vyjádření a o náležitostech povolení, souhlasů a vyjádření vodoprávního úřadu, v platném znění. d) S ohledem na skutečnost, že stavba bude prováděna na území s předpokládanými archeologickými nálezy, upozorňujeme stavebníka na povinnosti, vyplývající z ustanovení 22 a 23 zákona č. 20/1987 Sb., o státní památkové péči v platném znění. e) Projektová dokumentace pro stavební povolení na úpravu krajské silnice a na stavební objekty pozemních komunikací, které budou přístupny veřejně (dále jen DSP ), bude zpracována dle obecných technických požadavků na stavbu pozemních komunikací, v souladu s ustanovením 16 odst. 3 zákona o pozemních komunikacích, a dle ustanovení 16 až 36 vyhlášky 104/1997 Sb., kterou se provádí zákon o pozemních komunikacích, obsahující obecné technické požadavky na pozemní komunikace. Bezbariérové řešení stavby bude v souladu s vyhláškou č. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. DSP bude zpracována dle vyhlášky č. 146/2008 Sb., o rozsahu a obsahu projektové dokumentace dopravních staveb. DSP bude obsahovat návrh místní úpravy provozu na pozemních komunikacích (trvalého dopravního značení), odsouhlasený příslušným správním orgánem, tj. MMPr, Odbor evidenčních a správních služeb a obecního živnostenského úřadu, odd. dopravně správních agend. Zdejší speciální stavební úřad bude stavebně povolovat stavební objekt úpravy krajské silnice a stavební objekty na pozemní komunikace, které jsou přístupny veřejně ve smyslu ustanovení 7 zákona o pozemních komunikacích f) V případě omezení provozu na krajské sil. II/150 (byť jen částečně) je nutné, aby na základě ustanovení 24 zákona č. 13/1997 Sb., o pozemních komunikacích, ve znění pozdějších předpisů, požádal zhotovitel (investor) nejméně 30 dní před zahájením stavby Magistrát města Přerova, Odbor evidenčních správních služeb a obecního živnostenského úřadu, jako příslušný silniční správní úřad, o vydání povolení k omezení obecného užívání uzavírkami a objížďkami, které musí splňovat náležitosti dle 39 odst. 2 vyhlášky č. 104/1997 Sb., kterou se provádí zákon o pozemních komunikacích, ve znění pozdějších předpisů.

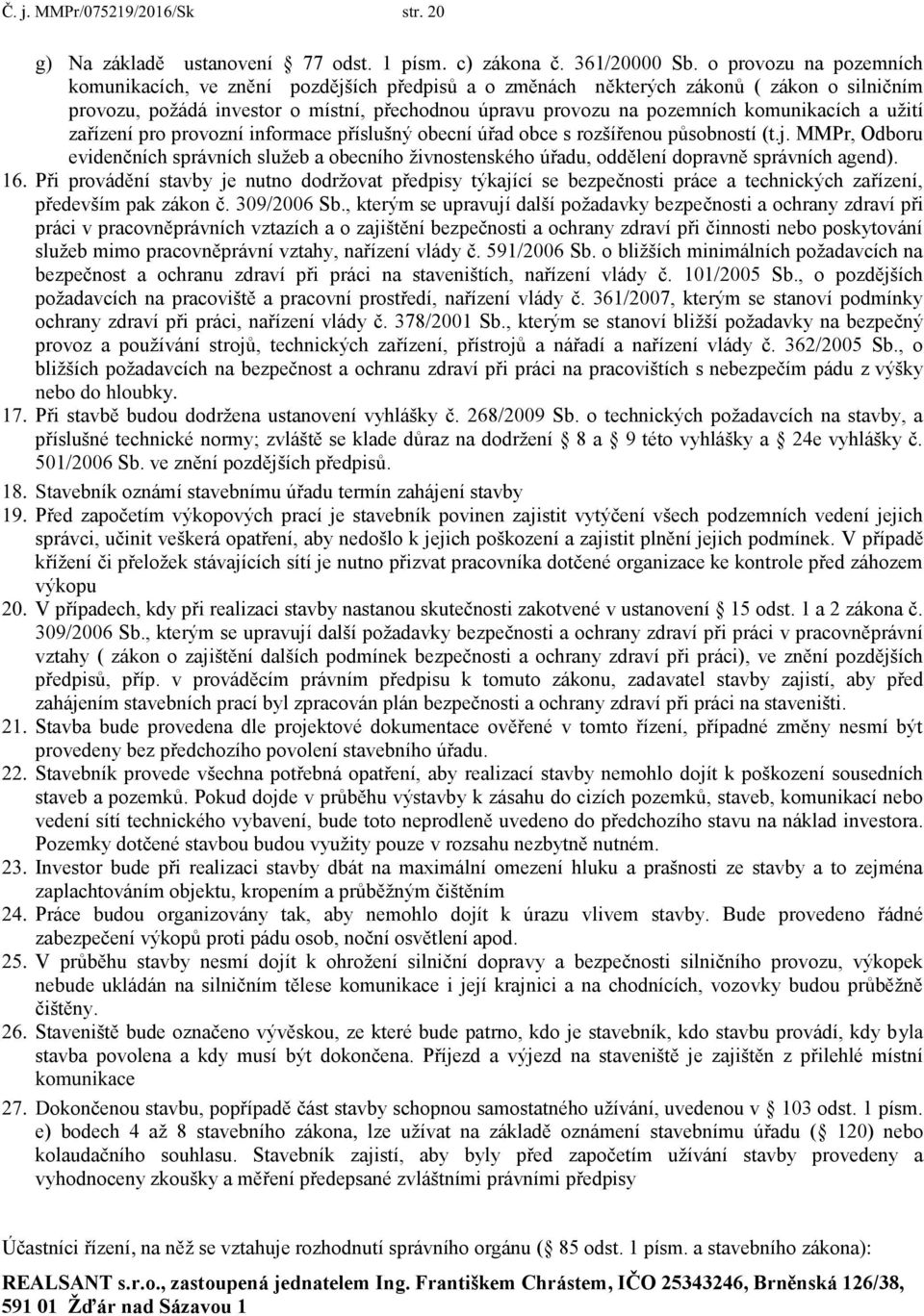

20 Č. j. MMPr/075219/2016/Sk str. 20 g) Na základě ustanovení 77 odst. 1 písm. c) zákona č. 361/20000 Sb. o provozu na pozemních komunikacích, ve znění pozdějších předpisů a o změnách některých zákonů ( zákon o silničním provozu, požádá investor o místní, přechodnou úpravu provozu na pozemních komunikacích a užití zařízení pro provozní informace příslušný obecní úřad obce s rozšířenou působností (t.j. MMPr, Odboru evidenčních správních služeb a obecního živnostenského úřadu, oddělení dopravně správních agend). 16. Při provádění stavby je nutno dodržovat předpisy týkající se bezpečnosti práce a technických zařízení, především pak zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy, nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích, nařízení vlády č. 101/2005 Sb., o pozdějších požadavcích na pracoviště a pracovní prostředí, nařízení vlády č. 361/2007, kterým se stanoví podmínky ochrany zdraví při práci, nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí a nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. 17. Při stavbě budou dodržena ustanovení vyhlášky č. 268/2009 Sb. o technických požadavcích na stavby, a příslušné technické normy; zvláště se klade důraz na dodržení 8 a 9 této vyhlášky a 24e vyhlášky č. 501/2006 Sb. ve znění pozdějších předpisů. 18. Stavebník oznámí stavebnímu úřadu termín zahájení stavby 19. Před započetím výkopových prací je stavebník povinen zajistit vytýčení všech podzemních vedení jejich správci, učinit veškerá opatření, aby nedošlo k jejich poškození a zajistit plnění jejich podmínek. V případě křížení či přeložek stávajících sítí je nutno přizvat pracovníka dotčené organizace ke kontrole před záhozem výkopu 20. V případech, kdy při realizaci stavby nastanou skutečnosti zakotvené v ustanovení 15 odst. 1 a 2 zákona č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávní vztahy ( zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci), ve znění pozdějších předpisů, příp. v prováděcím právním předpisu k tomuto zákonu, zadavatel stavby zajistí, aby před zahájením stavebních prací byl zpracován plán bezpečnosti a ochrany zdraví při práci na staveništi. 21. Stavba bude provedena dle projektové dokumentace ověřené v tomto řízení, případné změny nesmí být provedeny bez předchozího povolení stavebního úřadu. 22. Stavebník provede všechna potřebná opatření, aby realizací stavby nemohlo dojít k poškození sousedních staveb a pozemků. Pokud dojde v průběhu výstavby k zásahu do cizích pozemků, staveb, komunikací nebo vedení sítí technického vybavení, bude toto neprodleně uvedeno do předchozího stavu na náklad investora. Pozemky dotčené stavbou budou využity pouze v rozsahu nezbytně nutném. 23. Investor bude při realizaci stavby dbát na maximální omezení hluku a prašnosti ze stavby a to zejména zaplachtováním objektu, kropením a průběžným čištěním 24. Práce budou organizovány tak, aby nemohlo dojít k úrazu vlivem stavby. Bude provedeno řádné zabezpečení výkopů proti pádu osob, noční osvětlení apod. 25. V průběhu stavby nesmí dojít k ohrožení silniční dopravy a bezpečnosti silničního provozu, výkopek nebude ukládán na silničním tělese komunikace i její krajnici a na chodnících, vozovky budou průběžně čištěny. 26. Staveniště bude označeno vývěskou, ze které bude patrno, kdo je stavebník, kdo stavbu provádí, kdy byla stavba povolena a kdy musí být dokončena. Příjezd a výjezd na staveniště je zajištěn z přilehlé místní komunikace 27. Dokončenou stavbu, popřípadě část stavby schopnou samostatného užívání, uvedenou v 103 odst. 1 písm. e) bodech 4 až 8 stavebního zákona, lze užívat na základě oznámení stavebnímu úřadu ( 120) nebo kolaudačního souhlasu. Stavebník zajistí, aby byly před započetím užívání stavby provedeny a vyhodnoceny zkoušky a měření předepsané zvláštními právními předpisy Účastníci řízení, na něž se vztahuje rozhodnutí správního orgánu ( 85 odst. 1 písm. a stavebního zákona): REALSANT s.r.o., zastoupená jednatelem Ing. Františkem Chrástem, IČO , Brněnská 126/38, Žďár nad Sázavou 1
