Metodický list: Spustit v aplikaci MS Office PowerPoint. Prezentaci je vhodné doplnit výkladem.

Transkript

1 Název materiálu: Elektromagnetické záření 2 Jméno autora: Mgr. Magda Zemánková Materiál byl vytvořen v období: 2. pololetí šk. roku 2010/2011 Materiál je určen pro ročník: 9. Vzdělávací oblast: Fyzika Vzdělávací obor: Elektřina a magnetismus Tematický okruh: Elektromagnetické záření Metodický list: Spustit v aplikaci MS Office PowerPoint. Prezentaci je vhodné doplnit výkladem.

2 Elektromagnetické záření 2 Druhy vlnění a záření

3 Rádiové vlny velká vlnová délka (2000m 1m) zvuk a obraz rozhlasového a televizního vysílání vlna musí být modulována = kopíruje časový průběh kmitů hlasivek nebo zvuku nástroje modulované vlny jsou vysílány anténou vlnu snímá přijímač a rozechvívá reproduktory čím kratší je vlnová délka, tím víc informací může vlna nést

4 Rádiové vlny dlouhé, střední, krátké a velmi krátké (VKV, častěji FM) čím kratší vlny, tím víc stanic může vysílat televizní vlny (okolo 1m) přenáší zvuk i obraz krátké vlny nesnadno pronikají za překážky = nutnost sítě retranslačních vysílačů (TV vysílá z Prahy, ale my chytáme signál z Javořiny) satelitní televize signál je vysílán z družice, která obíhá Zemi stejnou rychlostí, jakou se Země otáčí družice pokryje velkou část zemského povrchu

5 Satelitní družice Astra Zdroj: tech.ihned.cz Vysílač Kojál (severně od Brna) pokrytí dosahuje až do Brodu Zdroj: radiomap.eu

6 Mikrovlny délky v decimetrech, centimetrech a milimetrech odrážejí se od kovových předmětů využití v radiolokaci sledování letadel a lodí radar vyvinut za II. světové války k odhalování a ničení nepřátelských lodí, dnes k navigaci a např. měření rychlosti aut policií přenáší obrovské množství informací = síť mobilních telefonů (kolem 30 cm) (vlna nese obraz, zvuk a ještě přesně ví, kam má dorazit) velmi rozsáhlá síť malých antén (pokrytí)

7 Mikrovlny GPS(global position system) síť 31 družic s oběžnou dobou půl dne vysílají koordinované signály a umožní určit polohu přijímače kdekoli na Zemi s velkou přesností mikrovlnka vlnová délka asi 12 cm, vlny nesou teplo, pronikají dovnitř a prohřívají pokrm rovnoměrně vlny menší než 0,3 mm se šíří přímočaře jako paprsek = nazýváme je záření

8 GPS navigace do auta Zdroj: gpshacks.com GPS družicový systém Zdroj: hdworld.cz Radar Zdroj: eldis.cz

9 Infračervené záření 0,3 mm 750 nm zkratka IR (infra( red), má tepelné účinky vydávají jej zahřátá (ale i chladná) tělesa umožňuje vidění ve tmě(termovize termovize), pozorování krajiny v noci infračerveným dalekohledem vojenství, kosmický výzkum, policie IR lze kódovat, používá se pro dálkové ovladače Snímky termovize Zdroj:biofarma.cz tmvss.cz

10 Viditelné světlo 750 nm 400 nm vnímá jej lidské oko bílé světlo je složeno z barev spektra (obr.) a dá se zase rozložit (dokázal to I. Newton) Zdroj:fotografovani.cz

11 Ultrafialové záření 400 nm 10 nm zkratka UV (ultra violet) z části pohlcováno ozonovou vrstvou způsobuje opálení, může vyvolávat zhoubné změny nejvyšší intenzita na horách a u moře nutná ochrana krémy a brýlemi s UV filtrem využití solária, léčení kožních onemocnění, sterilizace prostředí (hubí bakterie)

12 Průchod částí slunečního spektra sklem Zdroj: autosklopemi.com Některé bezpečnostní prvky bankovek jsou vidět jen pod UV-lampou Zdroj: alibaba.com

13 Rentgenové záření objevil v roce 1895 německý fyzik Wilhelm Conrad Röntgen prochází sklem, papírem, tenkým plechem i tkáněmi dříve paprsky X využití: RTG snímky nebezpečné, využívat jen v nutných případech obsluha je chráněna První rentgenový snímek, leden 1896 Zdroj: physicsofmedicineru.blogspot.com

14 Opravdový RTG, člověk přežil Zlomená zadní noha kočky Zdroje:linkuj.cz, novinky.cz, simpsonsite.estranky.cz, veterina-zabranou.cz

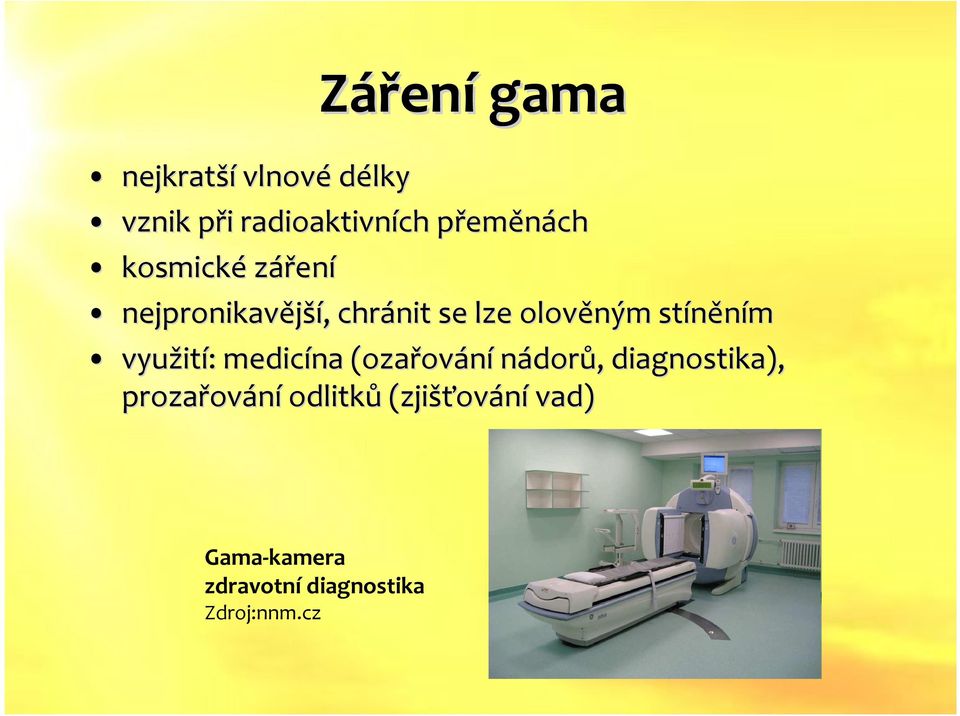

15 Záření gama nejkratší vlnové délky vznik při radioaktivních přeměnách kosmické záření nejpronikavější, chránit se lze olověným stíněním využití: medicína (ozařování nádorů, diagnostika), prozařování odlitků (zjišťování vad) Gama-kamera zdravotní diagnostika Zdroj:nnm.cz

16 Otázky V jakém prostředí a jakou rychlostí se šíří elektromagnetické vlny? Jaký je rozdíl v šíření vln o dlouhých vlnových délkách a o krátkých vlnových délkách? V čem je výhoda satelitní televize? K čemu se využívají mikrovlny? Jakou vlnovou délku má vlna o frekvenci 3 MHz? Vytvořte prezentace o W. Röntgenovi,, o mobilním telefonování, mikrovlnné troubě atd.
