3 Přenosné ruční stroje, nářadí a zařízení II. část Do kategorie přenosných ručních strojů, nářadí a zařízení dále patří: mechanizované šroubováky utahováky matic a šroubů pomocné prvky ručních strojů a zařízení

4 Mechanizované šroubováky Zašroubování nebo vyšroubování vrutů a šroubů lze provádět mechanizovanými šroubováky. Usnadňují a urychlují práci.

5 Pneumatický šroubovák - má použití v sériové výrobě, kde je zaveden rozvod tlakového vzduchu - malé rozměry pneumatického motoru umožňují malý rozměr nářadí - šroubovák má regulaci počtu otáček a přepínač směru otáčení - spouštěcí mechanismus je vestavěn do pracovní hlavy

6 - přitlačení na vrut nebo šroub se uvede šroubovák do chodu - uvolněním tlaku se chod zastaví - hlava šroubováku má nástrčné vodítko, které usnadňuje nasazení pracovního nástroje do zářezu vrutu nebo šroubu - tlakový vzduch je připojen na nátrubek šroubováku tlakovou hadicí - šroubovák je doplněn sadou dříků se zářezem nebo pro křížovou drážku

7 Elektrický šroubovák - použití tam, kde není k dispozici přívod tlakového vzduchu - slouží ke šroubování vrutů a šroubů se zářezem zejména při montáži v hromadné a sériové výrobě - v porovnání s pneumatickým šroubovákem má podstatně mohutnější konstrukci

8 Utahováky matic a šroubů - použití k utahování nebo povolování šroubů při práci na kovových konstrukcích - v čalounické výrobě nachází uplatnění nejčastěji při montáži područek čalounění k sedáku nebo k opěradlu pomocí vrutů nebo šroubů obr.1

9 Pneumatický utahovák - vhodný pro sériovou výrobu, kde značně zvyšuje produktivitu práce - utahovák pracuje na principu rázů, a proto snadno uvolní i zarezivělé šrouby - velikost rázů lze řídit páčkou, která současně ovládá i směr otáčení klíče - na čtyřhran utahováku lze nasunout i jiný vhodný nástrčkový klíč - utahovák má zásobník oleje, který zajišťuje automatické mazání důležitých míst obr.č.2

10 Elektrický utahovák - pracuje na principu rázového utahování a povolování - v čalounické výrobě se používá při montáži výrobků - uplatňuje se v provozech, kde není zaveden tlakový vzduch - sada výměnných nástrčkových klíčů umožňuje pracovat s různou velikostí šroubů obr.č.3

11 Pomocné prvky ručních strojů a zařízení Slouží k: usnadnění práce zvýšení a zpřesnění výkonu

12 Závěsné zařízení - nadlehčuje ruční stroj vyrovnáním jeho hmotnosti - je umístěné v prostoru pracoviště a opatřeno odvíjecím lankem, na které působí vyvažován břemene silou spirálové pružiny - zařízení zbavuje obsluhu námahy s překonáváním hmotností ručních strojů - přináší i ulehčení práce tam, kde se používá větší počet ručních strojů a pracovník má nad pracovištěm zavěšeny potřebné stroje

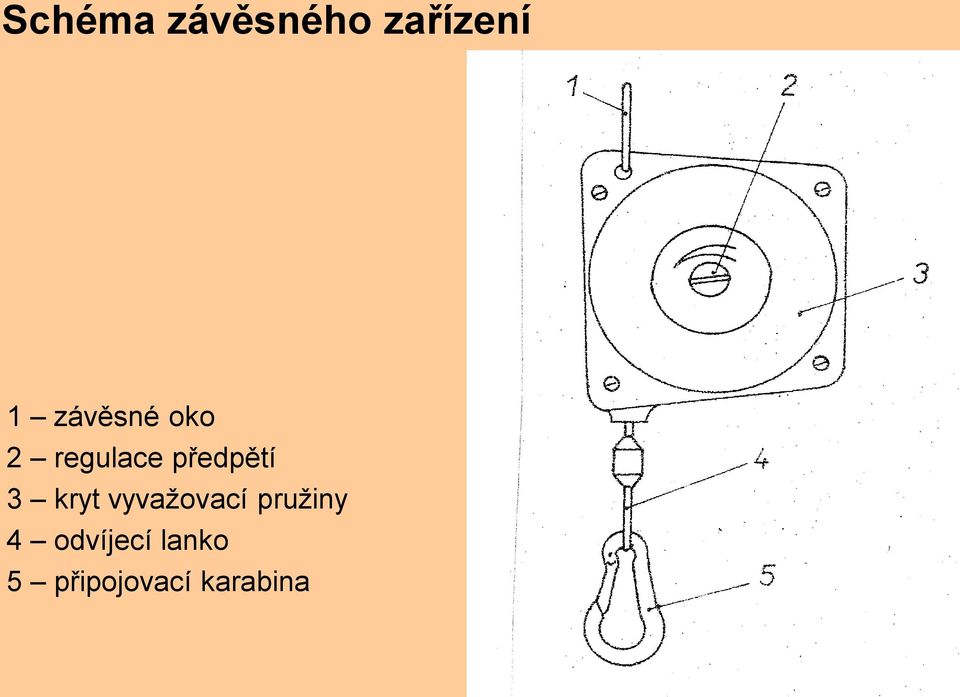

13 Schéma závěsného zařízení 1 závěsné oko 2 regulace předpětí 3 kryt vyvažovací pružiny 4 odvíjecí lanko 5 připojovací karabina

14 Rychlospojka rozvodu tlakového vzduchu - rychlospojka je připevněná na konec tlakové hadice - slouží k rychlému a bezpečnému připojení a odpojení ručních pneumatických strojů a nářadí na tlakovzdušnou síť - umožňuje práci s více druhy nářadí na jednom pracovišti a jednou přívodní hadicí

15 Opakovací otázky: 1) Vysvětlete význam přenosných ručních strojů a zařízení v čalounické výrobě. 2) K čemu se používají mechanizované šroubováky? 3) K čemu slouží pomocné prvky ručních strojů a zařízení?
