Návod na použití kamerového systému do přívěsu

Transkript

1 Návod na použití kamerového systému do přívěsu Obj. č: Úvod: Tento produkt pracuje v pásmu o rozsahu ISM-2,4GHz a proto může být legálně používán po celém světě bez povolení nebo schválení. Jsme přesvědčeni, že s kvalitou a vlastnosti tohoto produktu bude velmi spokojeni. Kamera je vybavena CMOS snímačem a přenosovým modulem, který slouží pro bezdrátový přenos barevných snímků na LCD monitor. Důležité upozornění: Kamera může být rušena jiným bezdrátovým zařízením využívající stejné pásmo ISM-2,4GHz. V takové případě prosím odstraňte příčinu rušení. Pozor: LCD monitor není vodotěsný- je vhodný pouze do vnitřních prostor. Nikdy neotvírejte kryt přístroje - rozbité zařízení předejte prosím svému prodejci. Nesledujte video během jízdy dodržujte vnitrostátní právní předpisy. K čištění nepoužívejte agresivní chemikálie. Nepoužívejte přístroj na nevhodných, či zakázaných místech jako jsou nemocnice, letadlo a další. Lidé s kardiostimulátorem se nesmějí ke kameře přiblížit blíže, než 40 cm. Radiové vlny mohou ovlivnit činnost kardiostimulátoru. Respektujte práva jiných lidí (právo na soukromí atd.) Uchovávejte obalový materiál mimo dosah dětí, hrozí nebezpečí udušení. Nepoužívejte více kamer ve stejném pásmu. Ty by se totiž vzájemně ovlivňovali. Nikdy nepoužívejte tento výrobek pro nelegální aktivity. Neneseme odpovědnost za následky protiprávního jednání způsobené uživatelem tohoto produktu. Kamera je odolná proti vibracím a nárazům. Nevystavujte kameru přímému slunečnímu záření. Kameře nesvědčí náhlé změny teplot a vlhkosti. Udržujte Kameru mimo dosah vody(vana, umyvadla atd.), zdrojů tepla (el. ohřívače ) a žíravých chemikálií. Nepoužívejte kameru na místech obklopená kovem, jako jsou kovové stěny. Například hliníkový přívěs může způsobovat rušení signálu. Není-li přístroj v provozu, vypínejte napájení.

2 Balení obsahuje: Zkontrolujte prosím, zda balení je kompletní. Pokud jeden nebo několik částí chybí, obraťte se na svého prodejce. Množství Popis 1 2.4G bezdrátová CMOS kamera, 4 kanály (stříbrný), 5V vstup 1 2.4G 7 palcový LCD monitor (černý) 2 Nabíječka do zásuvky cigaretového zapalovače v autě (12 ~ 24V výstup /5V) 1 Držák monitoru s přísavkou 1 Kryt kamery proti povětrnostním vlivům 1 Manuál pro kamerovou sadu 1 Nabíjecí kabel se svorkami pro zapojení kamery do světel v přívěsu 1. Kamera Objektiv Infračervená LED dioda Kryt Anténa Magnetický držák LED kontrolka Anténa Volič kanálů, ON/OFF spínač Nabytí kamer Propojte kameru a cigaretový zapalovač v autě s pomocí nabíjecího kabelu. Kamera se bude od této chvíle dobíjet. Kamera se zcela nabije cca po 4 hodinách. Před připojením kamery na nabíječku musíte z kamery sundat kryt. Kamera je připravená k použití i během nabíjení. Pro zapnutí kamery otočte vypínačem do polohy 1.

3 Poznámky ke kameře: Je-li baterie v kameře vybitá, zapojte jí a nechte nabíjet. Po nabytí vždy nasaďte kryt, který kameru chrání před vnějšími vlivy. LED Displej kamery rozsvítí se červeně zhasne zelená žlutá Stav Nabíjí se ve vypnutém stavu. Kontrolka zhasne po nabytí, vysuňte kabel z kamery. Kamera je zapnutá. Nabíjí se při provozu. Bezdrátový 7 LCD monitor Pomocí vypínače zapněte monitor a zmáčkněte tlačítko menu, pro navigaci mezi položkami. Položkami listujete s pomocí tlačítek + a -. Obraz: Zde můžete opět s pomocí tlačítek +/- nastavit kontrast, jas a sytost barev. Nastavení kanálů: Zde máte možnost zapnout automatické přepínání kanálů. Možnosti kanálů nastavení Také zde máte možnost nastavit zrcadlové zobrazení obrazu. Barva pozadí a jazyk jsou již nastaveny. Volič kanálů Menu Zesílit/zeslabit Vypínač

4 Držák s přísavkou pro 7 LCD monitor: Utahovací šroub srovnání polohy pomocí šroubů Přísavka Instalace kamery do přívěsu: max. 100 m Na obrázku vidíte, na která místa se bude jaký díl instalovat. Napájecí kabel kamery určený k zapojení do světel přívěsu má délku 2,5m. Počítejte tedy s tím, že kameru můžete umístit max. 2,5m od zdroje. Zdrojem energie pro kameru je nejčastěji osvětlení v přívěsu, tedy nejvhodnější umístění kamery je buď v zadní, nebo v přední části přívěsu. Informace: Frekvence je 2,4 GHz. Překážky jako je plexisklo, okno a jiné nekovové tenkostěnné překážky nemají příliš velký vliv na kvalitu signálu v krátké vzdálenosti. Veliký vliv mají překážky tvořené z kovu.

5 Instalace monitoru do kabiny Připevněte držák přísavkou na čelní sklo tak, aby nebránil řidiči ve výhledu. (Držák s monitorem nesmí být použit v rozporu s pravidly silničního provozu v daném státě). Našroubujte anténu monitoru na zadní stranu Nasaďte monitor do držáku Propojte monitor se zapalováním v autě pomocí kabelu. Po nastartování motoru se monitor zapne. Pokud ne, zapněte ho ručně tlačítkem. Neukáže-li se žádný obraz, není zapnutá kamera. Kamera a monitor musí být nastaveny na stejný kanál. Použití kamery: Kameru umístěte do přívěsu nejlépe s pomocí druhé osoby, která Vám pomůže kameru umístit a nasměrovat tak jak bude potřeba podle obrazu v monitoru Za pomoci magnetického držáku kamery nastavte požadovaný úhel. Ujistěte se, že máte nastavený stejný kanál na kameře i na LCD monitoru. Noční režim: Infračervený režim nabízí také noční vidění kamery pro špatné světelné podmínky. Infračervené zářiče se při úbytku světla automaticky zapnou. Noční vidění změní obraz na černobílý displej.

6 Technická data: Kamera: Obrazový snímač: 1 / 3 "CMOS CMOS Celkem pixelů: 628 x 582 (PAL), 510 x 492 (NTSC) Úhel pohledu: 60 Min. osvětlení: 5 Lux/F1.2 a 0 Lux (IR ON) Přenosová frekvence: ISM 2,400 GHz - 2,483 GHz Vysílací výkon: 10mW/CE Modulace: FM Šířka pásma: 18 MHz Napájení: +5 V DC Baterie: Dobíjecí lithium-iontová baterie Spotřeba energie: 3.7V DC Nabíjecí proud: 180mA a 230mA (IR ON) Doba nabíjení: 330 ma Provozní doba: Až 4 hodiny Bez překážek signálu: Až 6 hodin Dosah: Až 100 metrů Noční vidění řada: 5m Rozměry v mm (š xvxh): 28 x 28 x 90 Hmotnost: 156g 2,5 LCD monitor: LCD obrazovky: TFT-LCD Rozlišení obrazovky: 7 Rozlišení: 480x234 Kontrast: RGB delta Kanály: 2414MHz (K 1), 2432MHz (K 2); 2450MHz (K 3) 2468MHz (K 4) Citlivost přijímače: Napájení: Spotřeba energie: Provozní: Rozměry v mm (š xvxh): Hmotnost: < -85dBm DC+12V/32V 5W max. -10 ~ +50 (Celsius) 185x123x50 mm 380 g Skutečný rozsah přenosu se může lišit podle počasí, umístění, rušení nebo okolní výstavby. Všechny menší parametry mohou být změněny bez předchozího upozornění.

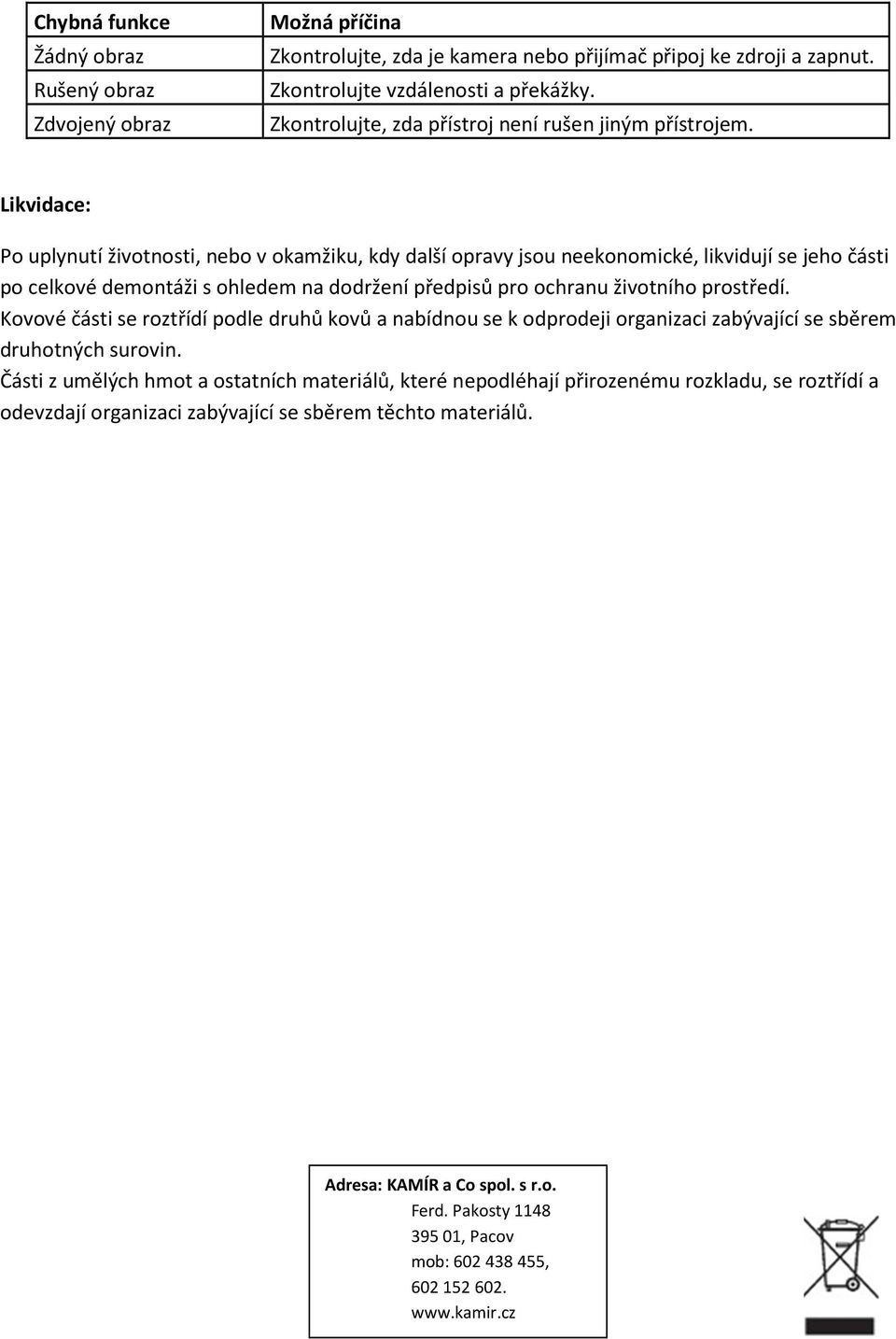

7 Chybná funkce Žádný obraz Rušený obraz Zdvojený obraz Možná příčina Zkontrolujte, zda je kamera nebo přijímač připoj ke zdroji a zapnut. Zkontrolujte vzdálenosti a překážky. Zkontrolujte, zda přístroj není rušen jiným přístrojem. Likvidace: Po uplynutí životnosti, nebo v okamžiku, kdy další opravy jsou neekonomické, likvidují se jeho části po celkové demontáži s ohledem na dodržení předpisů pro ochranu životního prostředí. Kovové části se roztřídí podle druhů kovů a nabídnou se k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z umělých hmot a ostatních materiálů, které nepodléhají přirozenému rozkladu, se roztřídí a odevzdají organizaci zabývající se sběrem těchto materiálů. Adresa: KAMÍR a Co spol. s r.o. Ferd. Pakosty , Pacov mob: ,
