Pracovní list - Laboratorní práce č. 6 Jméno: Třída: Skupina:
|
|
- Patrik Prokop
- před 9 lety
- Počet zobrazení:
Transkript
1 Projekt Efektivní Učení Reformou oblastí gymnaziálního vzdělávání je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Pracovní list - Laboratorní práce č. 6 Jméno: Třída: Skupina: Spolupracovník/ci: Datum: Téma: Řazení Úkoly: 1. Zjistěte skutečné hodnoty kapacit tří označených 2 µf, 2 µf, 10 µf a zapište je do tabulky. 2. Výpočtem zjistěte, které dva kondenzátory můžeme spojovat sériově, je-li maximální hodnota kapacitoměru 10 µf. Naměřte výslednou kapacitu sériového zapojení. 3. Výpočtem zjistěte, které dva kondenzátory můžeme spojovat paralelně, je-li maximální hodnota kapacitoměru 10 µf. Naměřte výslednou kapacitu paralelního zapojení. 4. Na základě předchozích výsledku rozhodněte, jak zapojíte kondenzátory kombinovaně podle schématu v Tab. č. 2. Kondenzátory zapojte a propočtěte výslednou kapacitu zapojení. 5. Navrhněte kombinované zapojení třech, zapojení zakreslete. Výpočtem zjistěte, zda nepřesáhne 10 µf. 6. Pro každé zapojení porovnejte vypočtenou výslednou kapacitu s kapacitou naměřenou. Teorie: Kondenzátor je součástka, která má schopnost udržet určité množství elektrického náboje. Deskové kondenzátory, které používáme, mají kapacitu závislou na velikosti plochy desek S, vzájemné vzdálenosti desek d a na materiálu, který se nachází mezi deskami ε. Již vyrobený deskový kondenzátor nemůže množství náboje mezi deskami (kapacitu) měnit. Kapacitu můžeme měnit jejich vhodným spojováním v obvodu. Možnost zapojení je dvojí: a) sériové zapojení, b) paralelní zapojení. Při sériovém zapojení je převrácená hodnota výsledné kapacity rovna součtu převrácených hodnot kapacit jednotlivých. Při paralelním zapojení je dána součtem dílčích kapacit. Pomůcky: modul kapacitoměr; sada (2 µf, 2 µf, 10 µf); spojovací vodiče; počítač; ISES I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í

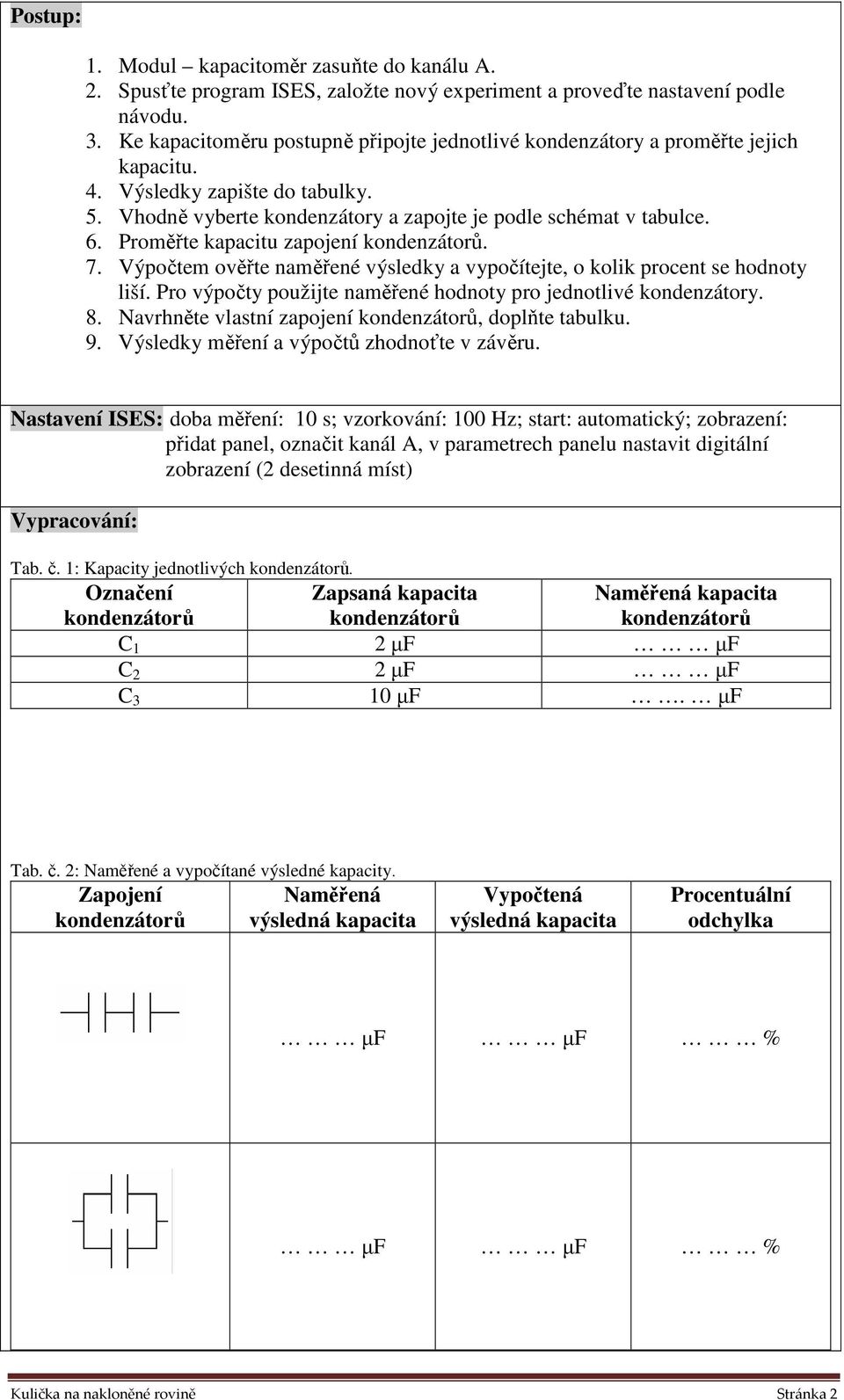

2 Postup: 1. Modul kapacitoměr zasuňte do kanálu A. 2. Spusťte program ISES, založte nový experiment a proveďte nastavení podle návodu. 3. Ke kapacitoměru postupně připojte jednotlivé kondenzátory a proměřte jejich kapacitu. 4. Výsledky zapište do tabulky. 5. Vhodně vyberte kondenzátory a zapojte je podle schémat v tabulce. 6. Proměřte kapacitu zapojení. 7. Výpočtem ověřte naměřené výsledky a vypočítejte, o kolik procent se hodnoty liší. Pro výpočty použijte naměřené hodnoty pro jednotlivé kondenzátory. 8. Navrhněte vlastní zapojení, doplňte tabulku. 9. Výsledky měření a výpočtů zhodnoťte v závěru. Nastavení ISES: doba měření: 10 s; vzorkování: 100 Hz; start: automatický; zobrazení: přidat panel, označit kanál A, v parametrech panelu nastavit digitální zobrazení (2 desetinná míst) Vypracování: Tab. č. 1: Kapacity jednotlivých. Označení Zapsaná kapacita Naměřená kapacita C 1 2 µf µf C 2 2 µf µf C 3 10 µf. µf Tab. č. 2: Naměřené a vypočítané výsledné kapacity. Zapojení Naměřená Vypočtená Procentuální odchylka Kulička na nakloněné rovině Stránka 2

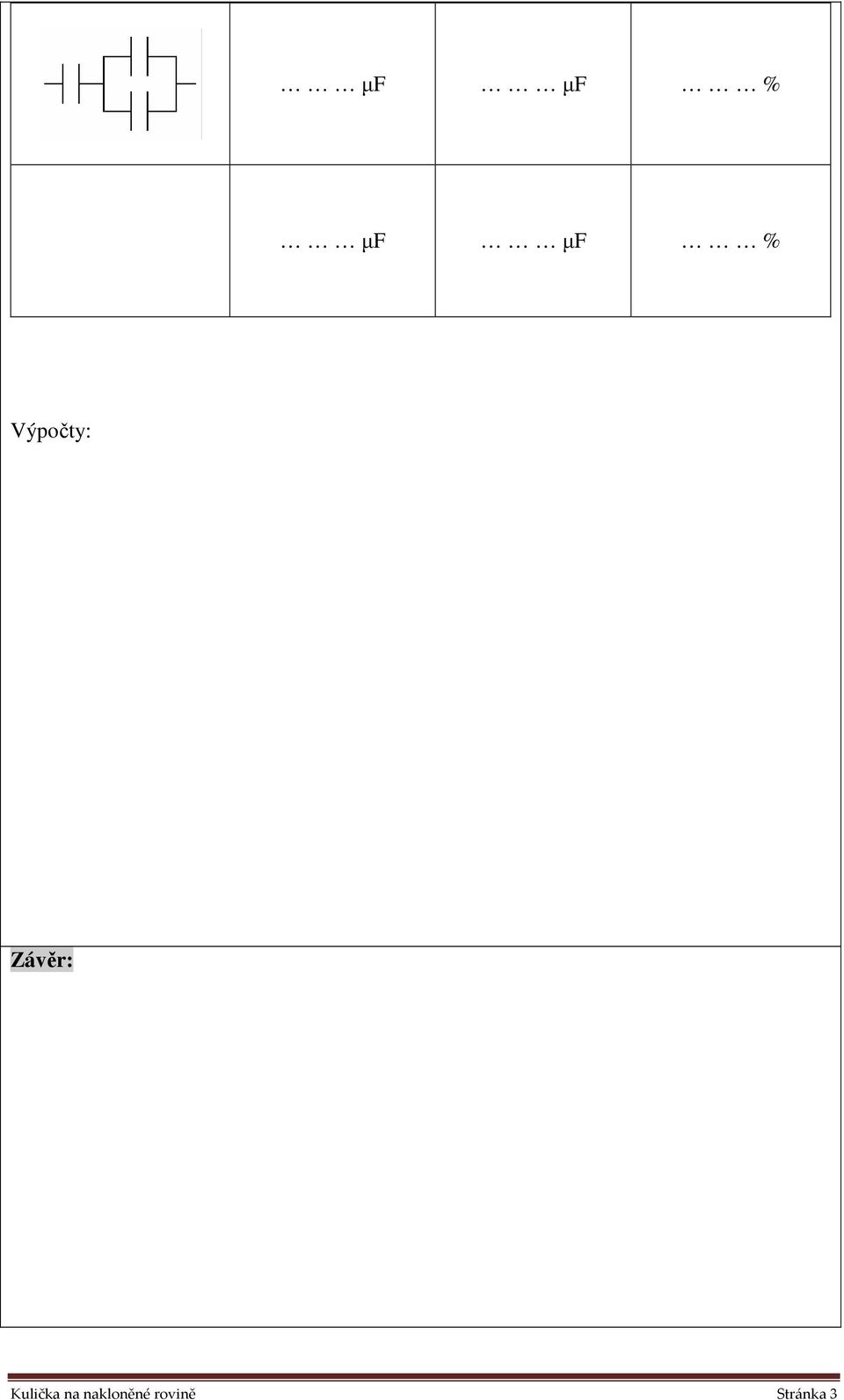

3 Výpočty: Závěr: Kulička na nakloněné rovině Stránka 3
4 Metodický list - Laboratorní práce č. 6 Jméno: Třída: Skupina: Spolupracovník/ci: Datum: Téma: Řazení Úkoly: 1. Zjistěte skutečné hodnoty kapacit tří označených 2 µf, 2 µf, 10 µf a zapište je do tabulky. 2. Výpočtem zjistěte, které dva kondenzátory můžeme spojovat sériově, je-li maximální hodnota kapacitoměru 10 µf. Naměřte výslednou kapacitu sériového zapojení. 3. Výpočtem zjistěte, které dva kondenzátory můžeme spojovat paralelně, je-li maximální hodnota kapacitoměru 10 µf. Naměřte výslednou kapacitu paralelního zapojení. 4. Na základě předchozích výsledku rozhodněte, jak zapojíte kondenzátory kombinovaně podle schématu v Tab. č. 2. Kondenzátory zapojte a propočtěte výslednou kapacitu zapojení. 5. Navrhněte kombinované zapojení třech, zapojení zakreslete. Výpočtem zjistěte, zda nepřesáhne 10 µf. 6. Pro každé zapojení porovnejte vypočtenou výslednou kapacitu s kapacitou naměřenou. Teorie: Kondenzátor je součástka, která má schopnost udržet určité množství elektrického náboje. Deskové kondenzátory, které používáme, mají kapacitu závislou na velikosti plochy desek S, vzájemné vzdálenosti desek d a na materiálu, který se nachází mezi deskami ε. Již vyrobený deskový kondenzátor nemůže množství náboje mezi deskami (kapacitu) měnit. Kapacitu můžeme měnit jejich vhodným spojováním v obvodu. Možnost zapojení je dvojí: a) sériové zapojení, b) paralelní zapojení. Při sériovém zapojení je převrácená hodnota výsledné kapacity rovna součtu převrácených hodnot kapacit jednotlivých. Při paralelním zapojení je dána součtem dílčích kapacit. Vstupní test: moodle Pomůcky: modul kapacitoměr; sada (2 µf, 2 µf, 10 µf); spojovací vodiče; počítač; ISES Postup: 1. Modul kapacitoměr zasuňte do kanálu A. 2. Spusťte program ISES, založte nový experiment a proveďte nastavení podle návodu. 3. Ke kapacitoměru postupně připojte jednotlivé kondenzátory a proměřte jejich kapacitu. 4. Výsledky zapište do tabulky. 5. Vhodně vyberte kondenzátory a zapojte je podle schémat v tabulce. 6. Proměřte kapacitu zapojení. 7. Výpočtem ověřte naměřené výsledky a vypočítejte, o kolik procent se hodnoty liší. Pro výpočty použijte naměřené hodnoty pro jednotlivé kondenzátory. 8. Navrhněte vlastní zapojení, doplňte tabulku. 9. Výsledky měření a výpočtů zhodnoťte v závěru. Kulička na nakloněné rovině Stránka 4

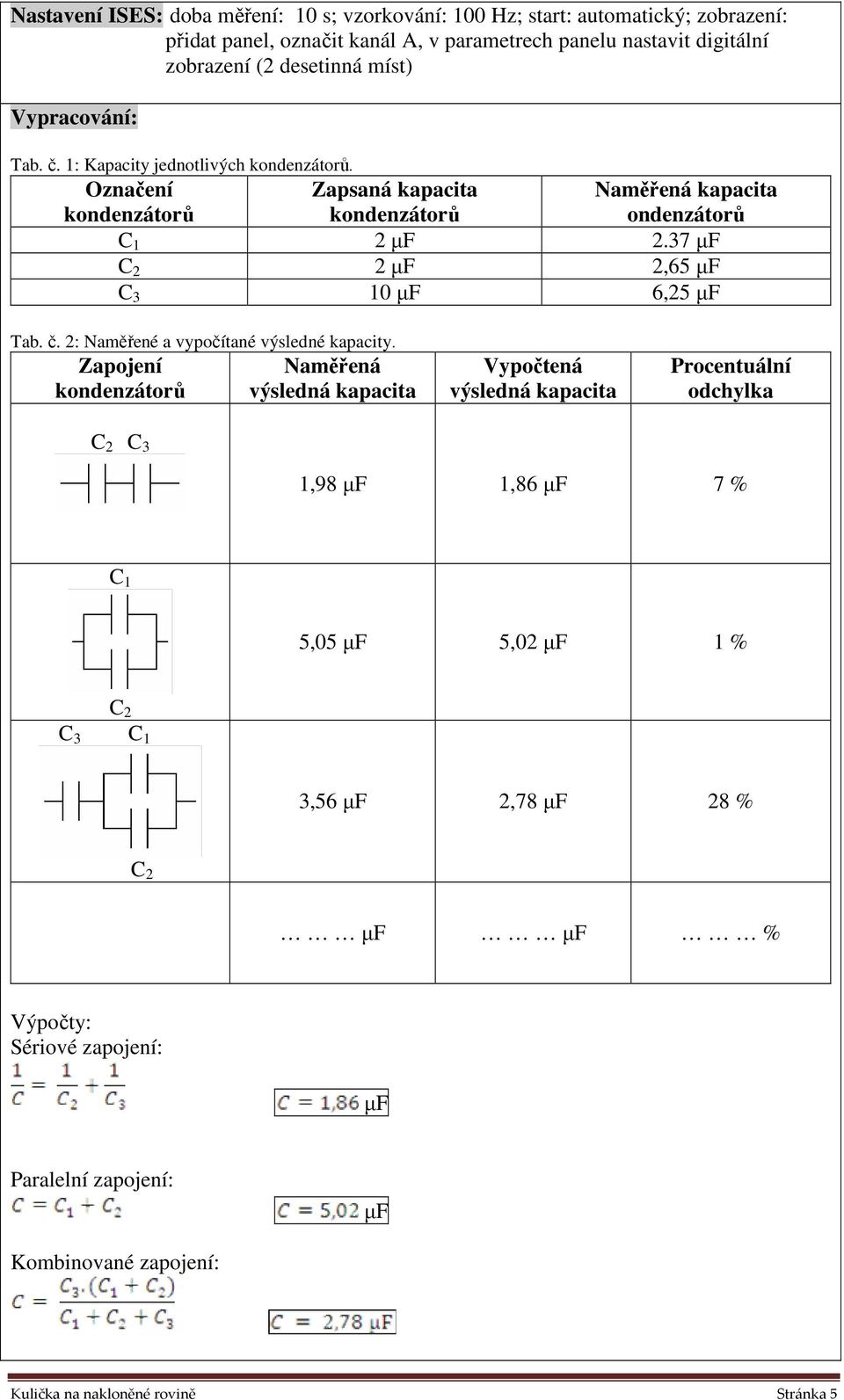

5 Nastavení ISES: doba měření: 10 s; vzorkování: 100 Hz; start: automatický; zobrazení: přidat panel, označit kanál A, v parametrech panelu nastavit digitální zobrazení (2 desetinná míst) Vypracování: Tab. č. 1: Kapacity jednotlivých. Označení Zapsaná kapacita C 1 2 µf 2.37 µf C 2 2 µf 2,65 µf C 3 10 µf 6,25 µf Naměřená kapacita ondenzátorů Tab. č. 2: Naměřené a vypočítané výsledné kapacity. Zapojení Naměřená Vypočtená Procentuální odchylka C 2 C 3 1,98 µf 1,86 µf 7 % C 1 5,05 µf 5,02 µf 1 % C 2 C 3 C 1 3,56 µf 2,78 µf 28 % C 2 Výpočty: Sériové zapojení: µf Paralelní zapojení: µf Kombinované zapojení: Kulička na nakloněné rovině Stránka 5

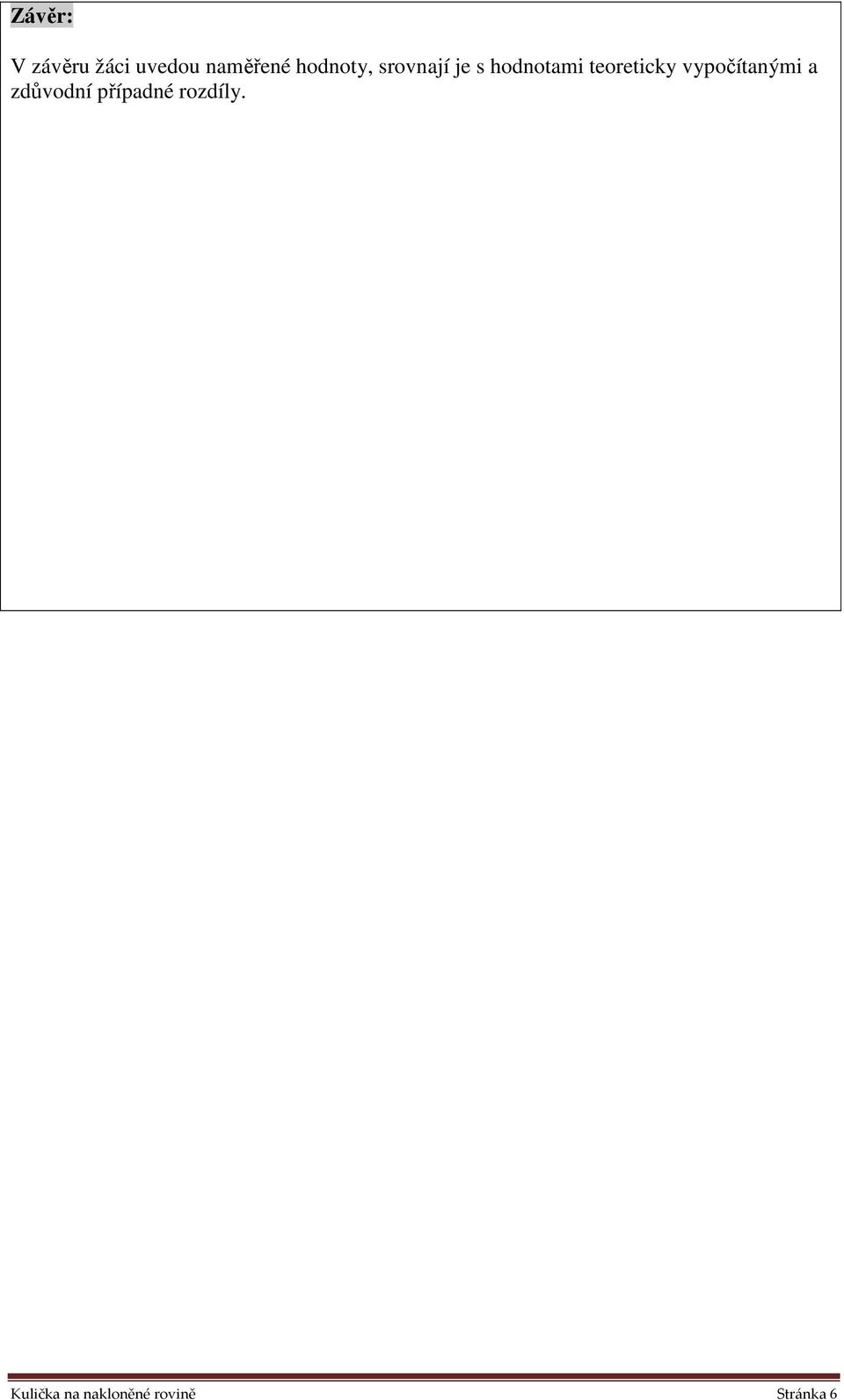

6 Závěr: V závěru žáci uvedou naměřené hodnoty, srovnají je s hodnotami teoreticky vypočítanými a zdůvodní případné rozdíly. Kulička na nakloněné rovině Stránka 6
