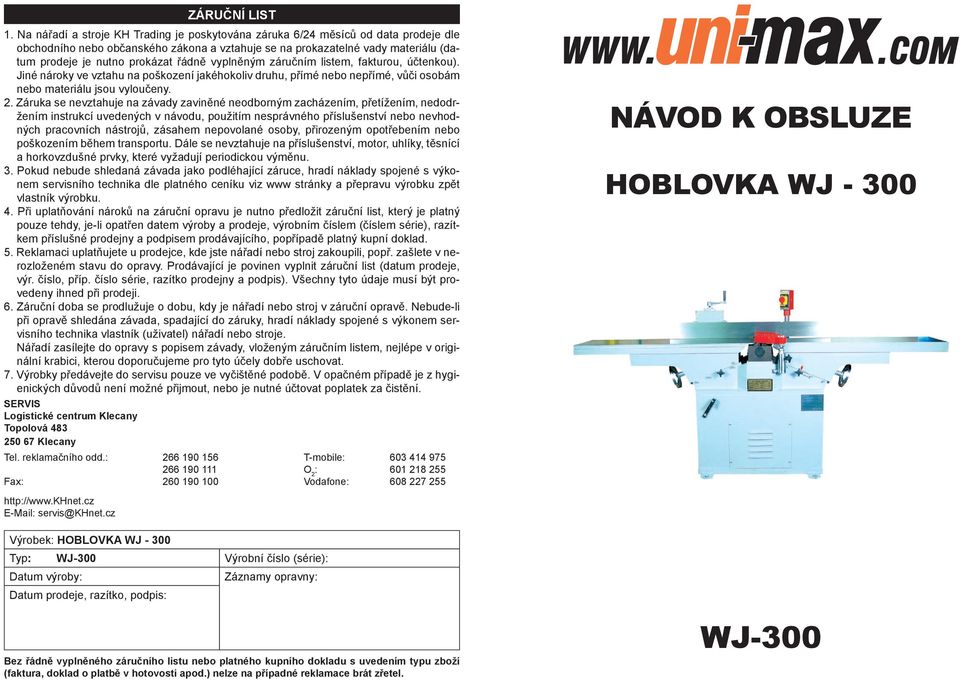

WJ-300 NÁVOD K OBSLUZE HOBLOVKA WJ ZÁRUČNÍ LIST

Transkript

1 ZÁRUČNÍ LIST 1. Na nářadí a stroje KH Trading je poskytována záruka 6/24 měsíců od data prodeje dle obchodního nebo občanského zákona a vztahuje se na prokazatelné vady materiálu (datum prodeje je nutno prokázat řádně vyplněným záručním listem, fakturou, účtenkou). Jiné nároky ve vztahu na poškození jakéhokoliv druhu, přímé nebo nepřímé, vůči osobám nebo materiálu jsou vyloučeny. 2. Záruka se nevztahuje na závady zaviněné neodborným zacházením, přetížením, nedodržením instrukcí uvedených v návodu, použitím nesprávného příslušenství nebo nevhodných pracovních nástrojů, zásahem nepovolané osoby, přirozeným opotřebením nebo poškozením během transportu. Dále se nevztahuje na příslušenství, motor, uhlíky, těsnící a horkovzdušné prvky, které vyžadují periodickou výměnu. 3. Pokud nebude shledaná závada jako podléhající záruce, hradí náklady spojené s výkonem servisního technika dle platného ceníku viz www stránky a přepravu výrobku zpět vlastník výrobku. 4. Při uplatňování nároků na záruční opravu je nutno předložit záruční list, který je platný pouze tehdy, je-li opatřen datem výroby a prodeje, výrobním číslem (číslem série), razítkem příslušné prodejny a podpisem prodávajícího, popřípadě platný kupní doklad. 5. Reklamaci uplatňujete u prodejce, kde jste nářadí nebo stroj zakoupili, popř. zašlete v nerozloženém stavu do opravy. Prodávající je povinen vyplnit záruční list (datum prodeje, výr. číslo, příp. číslo série, razítko prodejny a podpis). Všechny tyto údaje musí být provedeny ihned při prodeji. 6. Záruční doba se prodlužuje o dobu, kdy je nářadí nebo stroj v záruční opravě. Nebude-li při opravě shledána závada, spadající do záruky, hradí náklady spojené s výkonem servisního technika vlastník (uživatel) nářadí nebo stroje. Nářadí zasílejte do opravy s popisem závady, vloženým záručním listem, nejlépe v originální krabici, kterou doporučujeme pro tyto účely dobře uschovat. 7. Výrobky předávejte do servisu pouze ve vyčištěné podobě. V opačném případě je z hygienických důvodů není možné přijmout, nebo je nutné účtovat poplatek za čistění. SERVIS Logistické centrum Klecany Topolová Klecany Tel. reklamačního odd.: T-mobile: O 2 : Fax: Vodafone: NÁVOD K OBSLUZE HOBLOVKA WJ servis@khnet.cz Výrobek: HOBLOVKA WJ Typ: WJ-300 Výrobní číslo (série): Datum výroby: Záznamy opravny: Datum prodeje, razítko, podpis: Bez řádně vyplněného záručního listu nebo platného kupního dokladu s uvedením typu zboží (faktura, doklad o platbě v hotovosti apod.) nelze na případné reklamace brát zřetel. WJ-300

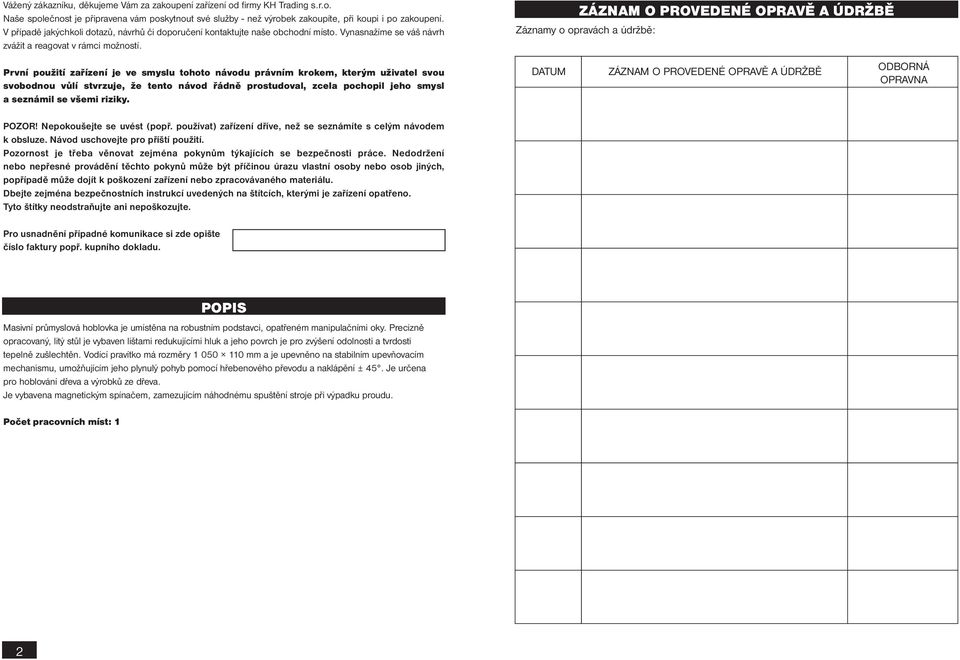

2 Vážený zákazníku, děkujeme Vám za zakoupení zařízení od firmy KH Trading s.r.o. Naše společnost je připravena vám poskytnout své služby - než výrobek zakoupíte, při koupi i po zakoupení. V případě jakýchkoli dotazů, návrhů či doporučení kontaktujte naše obchodní místo. Vynasnažíme se váš návrh zvážit a reagovat v rámci možností. ZÁZNAM O PROVEDENÉ OPRAVĚ A ÚDRŽBĚ Záznamy o opravách a údržbě: První použití zařízení je ve smyslu tohoto návodu právním krokem, kterým uživatel svou svobodnou vůlí stvrzuje, že tento návod řádně prostudoval, zcela pochopil jeho smysl a seznámil se všemi riziky. DATUM ZÁZNAM O PROVEDENÉ OPRAVĚ A ÚDRŽBĚ ODBORNÁ OPRAVNA POZOR! Nepokoušejte se uvést (popř. používat) zařízení dříve, než se seznámíte s celým návodem k obsluze. Návod uschovejte pro příští použití. Pozornost je třeba věnovat zejména pokynům týkajících se bezpečnosti práce. Nedodržení nebo nepřesné provádění těchto pokynů může být příčinou úrazu vlastní osoby nebo osob jiných, popřípadě může dojít k poškození zařízení nebo zpracovávaného materiálu. Dbejte zejména bezpečnostních instrukcí uvedených na štítcích, kterými je zařízení opatřeno. Tyto štítky neodstraňujte ani nepoškozujte. Pro usnadnění případné komunikace si zde opište číslo faktury popř. kupního dokladu. POPIS Masivní průmyslová hoblovka je umístěna na robustním podstavci, opatřeném manipulačními oky. Precizně opracovaný, litý stůl je vybaven lištami redukujícími hluk a jeho povrch je pro zvýšení odolnosti a tvrdosti tepelně zušlechtěn. Vodící pravítko má rozměry mm a je upevněno na stabilním upevňovacím mechanismu, umožňujícím jeho plynulý pohyb pomocí hřebenového převodu a naklápění ± 45. Je určena pro hoblování dřeva a výrobků ze dřeva. Je vybavena magnetickým spínačem, zamezujícím náhodnému spuštění stroje při výpadku proudu. Počet pracovních míst: 1 2

3 ZÁZNAM O VÝSLEDKU REVIZE Po dobu používání je provozovatel povinen provádět zkoušky a revize elektrického zařízení dle platných předpisů. Záznamy o provedení: DATUM ZÁZNAM O VÝSLEDKU REVIZE REVIZNÍ TECHNIK Č. / PODPIS TECHNICKÁ DATA Motor Napětí ~ 400 V/50 Hz Příkon ,2 kw Otáčky min. -1 Hoblovka Průměr nožového válce mm Otáčky nožového válce min. -1 Max. šířka hoblování mm Max. tloušťka třísky mm Počet nožů Max. tolerance hmotnosti nožů g Max. vysunutí nožů ,1 mm Tvrdost nožů cca 65 HRC Délka přes stoly mm Šířka stolu mm Vodící pravítko Délka mm Výška mm Úhel natočení ± 45 Vnější rozměry stroje mm Obal (d š v) mm Hmotnost brutto kg Správnost textu, grafů a údajů se váže na dobu tisku. V zájmu neustálého zlepšování našich výrobků může bez předchozího upozornění dojít ke změně technických údajů. 3

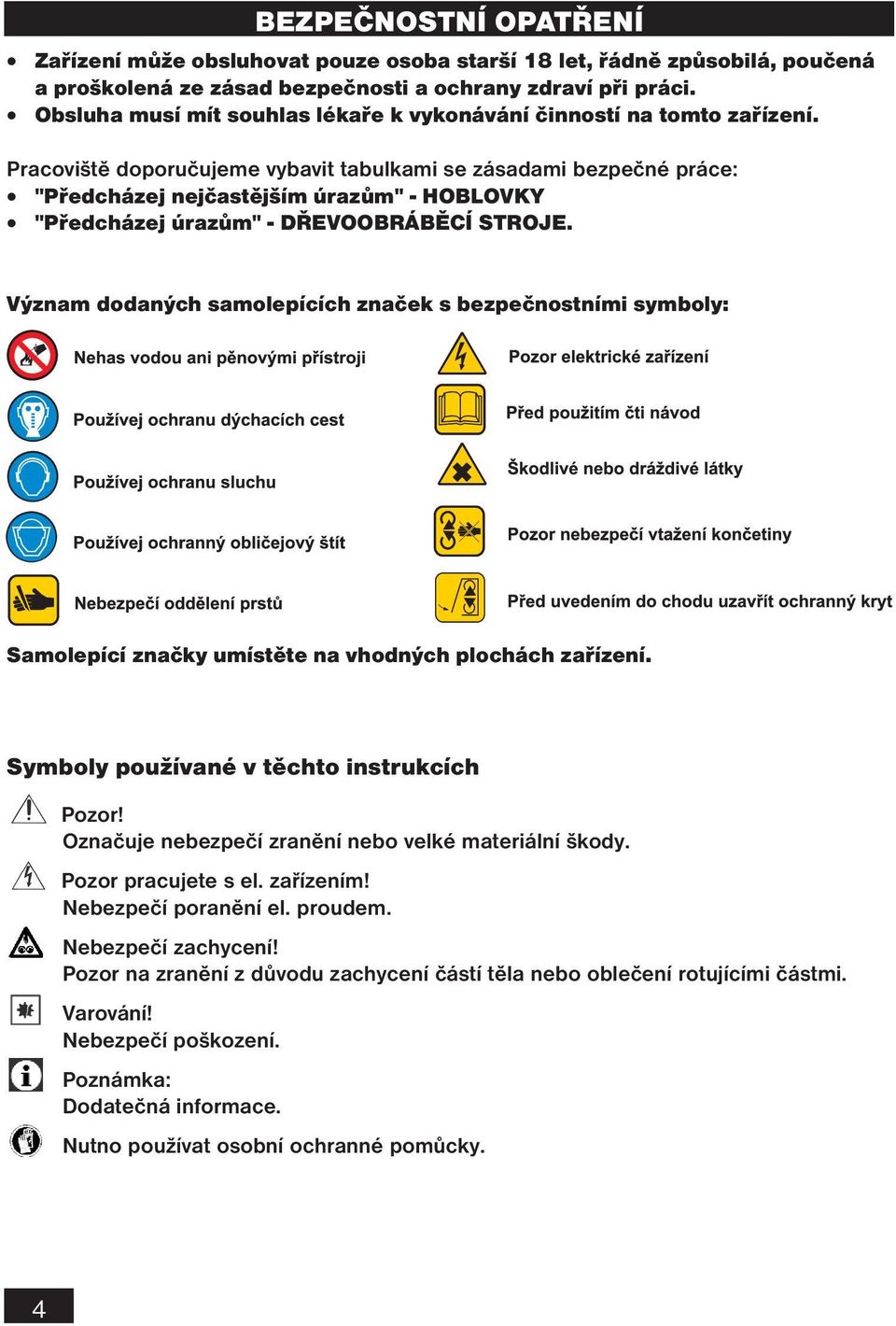

4 BEZPEČNOSTNÍ??? OPATŘENÍ Zařízení může obsluhovat pouze osoba starší 18 let, řádně způsobilá, poučená a proškolená ze zásad bezpečnosti a ochrany zdraví při práci. Obsluha musí mít souhlas lékaře k vykonávání činností na tomto zařízení. Pracoviště doporučujeme vybavit tabulkami se zásadami bezpečné práce: "Předcházej nejčastějším úrazům" - HOBLOVKY "Předcházej úrazům" - DŘEVOOBRÁBĚCÍ STROJE. Význam dodaných samolepících značek s bezpečnostními symboly: Samolepící značky umístěte na vhodných plochách zařízení. Symboly používané v těchto instrukcích Pozor! Označuje nebezpečí zranění nebo velké materiální škody. Pozor pracujete s el. zařízením! Nebezpečí poranění el. proudem. Nebezpečí zachycení! Pozor na zranění z důvodu zachycení částí těla nebo oblečení rotujícími částmi. Varování! Nebezpečí poškození. Poznámka: Dodatečná informace. Nutno používat osobní ochranné pomůcky. 4

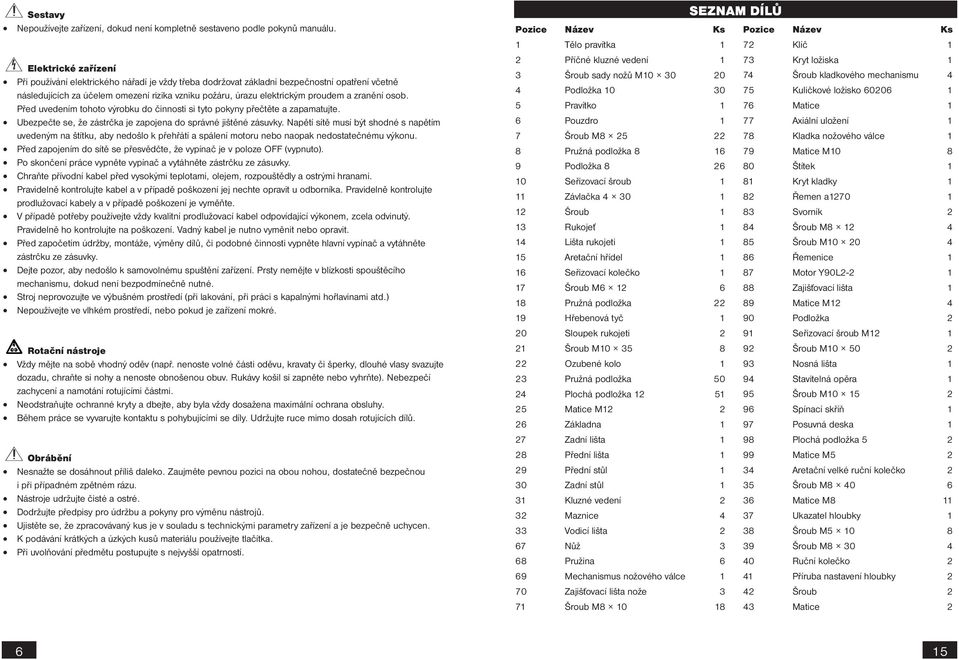

5 Pozice Název Ks 44 Šroub M Pružná podložka Kryt nožového válce 1 47 Příruba 1 48 Axiální opěra 1 49 Závlačka Trubice krytu nožového válce 1 51 Závlačka Hnací hřídel 1 53 Pružina s tlačítkem 1 54 Axiální opěra 1 55 Pouzdro 1 56 Malé ruční kolečko 1 57 Brzdová zarážka 1 58 Axiální opěra 1 59 Matice 1 60 Kuličkové ložisko Kryt ložiska 1 62 Štítek 2 63 Maznice 2 64 Štítek 1 65 Základna 1 66 Měřítko Spínač Základní deska spínače Závěs Šroub M Základna Výstražný štítek Ochranná lišta 1 Obecné Igelitové sáčky použité v obalu mohou být nebezpečné pro děti a zvířata. Seznamte se s tímto zařízením, jeho ovládáním, provozem, prvky tohoto zařízení a možnými riziky spojenými s jeho nesprávným užíváním. Zajistěte, aby uživatel zařízení byl pečlivě seznámen s ovládáním, provozem, prvky tohoto zařízení a možnými nebezpečími, plynoucími z jeho užívání. Dbejte vždy bezpečnostních instrukcí uvedených na štítcích. Tyto štítky neodstraňujte ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte dodavatele. Udržujte pracoviště v pořádku a čistotě. Nepořádek v pracovním prostoru může způsobit nehodu. Nikdy nepracujte ve stísněných nebo špatně osvětlených prostorách. Vždy zkontrolujte, zda je podlaha stabilní a zda je dobrý přístup k práci. Vždy udržujte stabilní postoj. Neustále sledujte postup práce, a používejte všechny smysly. Nepokračujte v práci pokud se na ni nemůžete plně soustředit. O své nářadí pečujte a udržujte je čisté. Rukojeti a ovládací prvky udržujte suché a beze stop olejů a tuků. Zabraňte přístupu, zvířat, dětí a nepovolaných osob. Nestrkejte nohy nebo ruce do pracovního prostoru. Nikdy neponechejte za provozu zařízení bez dozoru. Nepoužívejte zařízení pro jiný účel, než ke kterému je určeno. Při práci používejte osobní ochranné pracovní prostředky (např. brýle, chrániče sluchu, respirátor, bezpečnostní obuv, apod.). Nepřepínejte se, používejte vždy obě ruce. Se zařízením nepracujte pod vlivem alkoholu a omamných látek. Trpíte-li závratěmi, oslabením nebo mdlobami, se zařízením nepracujte. Jakékoli úpravy zařízení nejsou povoleny. NEPOUŽÍVEJTE v případě, že zjistíte ohnutí, prasklinu nebo jiné poškození. Nikdy neprovádějte údržbu zařízení za provozu. Objeví-li se neobvyklý zvuk nebo jiný neobvyklý jev, okamžitě stroj zastavte a přerušte práci. Klíče a šroubováky vždy po použití odstraňte ze stroje. Před použitím stroje zkontrolujte, jsou-li pevně dotaženy všechny šrouby. Zajistěte správnou údržbu stroje. Před použitím zkontrolujte, zda u stroje nedošlo k poškození. Při údržbě a opravě používejte pouze originální náhradní díly. Použití přídavných zařízení nebo příslušenství nedoporučených dodavatelem může vést ke zraněním. Pro konkrétní práci zvolte vhodné zařízení. Nesnažte se přetěžovat přístroje či příslušenství s malým výkonem a používat je pro práci, která vyžaduje větší strojní zařízení. Zařízení nepřetěžujte. Práci odměřujte tak, aby mohlo bez námahy pracovat optimální rychlostí. Na poškození způsobené přetížením se nevztahuje záruka. Chraňte zařízení před nadměrnou teplotou a slunečním zářením. Zařízení není určeno pro práci pod vodou ani ve vlhkém prostředí. Pokud zařízení delší dobu nepoužíváte, uložte ho na suchém uzamčeném místě mimo dosah dětí. Před spuštěním nářadí zkontrolujte všechny bezpečnostní prvky, zda pracují hladce a účinně. Přesvědčte se, zda všechny pohyblivé díly jsou v dobrém stavu. Zkontrolujte, zda některé díly nejsou prasklé nebo zadřené, přesvědčte se, že všechny díly jsou správně nasazené. Kontrolujte i všechny další podmínky, které mohou ovlivnit funkci nářadí. Pokud není jinak uvedeno v tomto návodu, je nutné poškozené díly a bezpečnostní prvky opravit nebo vyměnit. 16 5

6 Sestavy Nepoužívejte zařízení, dokud není kompletně sestaveno podle pokynů manuálu. Elektrické zařízení Při používání elektrického nářadí je vždy třeba dodržovat základní bezpečnostní opatření včetně následujících za účelem omezení rizika vzniku požáru, úrazu elektrickým proudem a zranění osob. Před uvedením tohoto výrobku do činnosti si tyto pokyny přečtěte a zapamatujte. Ubezpečte se, že zástrčka je zapojena do správné jištěné zásuvky. Napětí sítě musí být shodné s napětím uvedeným na štítku, aby nedošlo k přehřátí a spálení motoru nebo naopak nedostatečnému výkonu. Před zapojením do sítě se přesvědčte, že vypínač je v poloze OFF (vypnuto). Po skončení práce vypněte vypínač a vytáhněte zástrčku ze zásuvky. Chraňte přívodní kabel před vysokými teplotami, olejem, rozpouštědly a ostrými hranami. Pravidelně kontrolujte kabel a v případě poškození jej nechte opravit u odborníka. Pravidelně kontrolujte prodlužovací kabely a v případě poškození je vyměňte. V případě potřeby používejte vždy kvalitní prodlužovací kabel odpovídající výkonem, zcela odvinutý. Pravidelně ho kontrolujte na poškození. Vadný kabel je nutno vyměnit nebo opravit. Před započetím údržby, montáže, výměny dílů, či podobné činnosti vypněte hlavní vypínač a vytáhněte zástrčku ze zásuvky. Dejte pozor, aby nedošlo k samovolnému spuštění zařízení. Prsty nemějte v blízkosti spouštěcího mechanismu, dokud není bezpodmínečně nutné. Stroj neprovozujte ve výbušném prostředí (při lakování, při práci s kapalnými hořlavinami atd.) Nepoužívejte ve vlhkém prostředí, nebo pokud je zařízení mokré. Rotační nástroje Vždy mějte na sobě vhodný oděv (např. nenoste volné části oděvu, kravaty či šperky, dlouhé vlasy svazujte dozadu, chraňte si nohy a nenoste obnošenou obuv. Rukávy košil si zapněte nebo vyhrňte). Nebezpečí zachycení a namotání rotujícími částmi. Neodstraňujte ochranné kryty a dbejte, aby byla vždy dosažena maximální ochrana obsluhy. Během práce se vyvarujte kontaktu s pohybujícími se díly. Udržujte ruce mimo dosah rotujících dílů. Obrábění Nesnažte se dosáhnout příliš daleko. Zaujměte pevnou pozici na obou nohou, dostatečně bezpečnou i při případném zpětném rázu. Nástroje udržujte čisté a ostré. Dodržujte předpisy pro údržbu a pokyny pro výměnu nástrojů. Ujistěte se, že zpracovávaný kus je v souladu s technickými parametry zařízení a je bezpečně uchycen. K podávání krátkých a úzkých kusů materiálu používejte tlačítka. Při uvolňování předmětu postupujte s nejvyšší opatrností. Pozice Název Ks 1 Tělo pravítka 1 2 Příčné kluzné vedení 1 3 Šroub sady nožů M Podložka Pravítko 1 6 Pouzdro 1 7 Šroub M Pružná podložka Podložka Seřizovací šroub 1 11 Závlačka Šroub 1 13 Rukojeť 1 14 Lišta rukojeti 1 15 Aretační hřídel 1 16 Seřizovací kolečko 1 17 Šroub M Pružná podložka Hřebenová tyč 1 20 Sloupek rukojeti 2 21 Šroub M Ozubené kolo 1 23 Pružná podložka Plochá podložka Matice M Základna 1 27 Zadní lišta 1 28 Přední lišta 1 29 Přední stůl 1 30 Zadní stůl 1 31 Kluzné vedení 2 32 Maznice 4 33 Vodicí lišta 2 67 Nůž 3 68 Pružina 6 69 Mechanismus nožového válce 1 70 Zajišťovací lišta nože 3 71 Šroub M SEZNAM??? DÍLŮ Pozice Název Ks 72 Klíč 1 73 Kryt ložiska 1 74 Šroub kladkového mechanismu 4 75 Kuličkové ložisko Matice 1 77 Axiální uložení 1 78 Kladka nožového válce 1 79 Matice M Štítek 1 81 Kryt kladky 1 82 Řemen a Svorník 2 84 Šroub M Šroub M Řemenice 1 87 Motor Y90L Zajišťovací lišta 1 89 Matice M Podložka 2 91 Seřizovací šroub M Šroub M Nosná lišta 1 94 Stavitelná opěra 1 95 Šroub M Spínací skříň 1 97 Posuvná deska 1 98 Plochá podložka Matice M Aretační velké ruční kolečko 2 35 Šroub M Matice M Ukazatel hloubky 1 38 Šroub M Šroub M Ruční kolečko 2 41 Příruba nastavení hloubky 2 42 Šroub 2 43 Matice

7 ROZKRESLENÍ??? DÍLŮ Hoblování Dbejte na správné seřízení nožů. Pravidelně kontrolujte funkčnost zařízení proti zpětnému rázu. Dbejte na správný směr posuvu materiálu proti směru otáčení nožové hlavy. Silové zařízení Obsahuje-li zařízení stlačené pružiny, zajistěte vždy jejich pozvolné a bezpečné uvolnění pomocí vhodného přípravku. MONTÁŽ Než vyhodíte obal od přístroje, zkontrolujte, zda v něm nezůstaly nějaké součástky. Pokud ano, vyhledejte si díl v seznamu dílů nebo na schématu sestavení a příslušný díl nainstalujte. Před prvním uvedení stroje do provozu je nutné: Odstranit konzervační prostředek pomocí petroleje v dobře větrané místnosti. Při práci nejíst, nekouřit a nemanipulovat s otevřeným ohněm. Seřídit: Nastavení hoblovacích nožů viz. postup dále v textu Nastavení vodícího pravítka Pravítko se používá k vedení materiálu, a je připevněno k zadnímu stolu. Pravítkem lze posunovat po ploše stolu doprava nebo doleva a naklánět v rozsahu ± 45. Pomocí úhelníku zkontrolujte kolmost plochy stolu a vodícího pravítka. Pomocí úhelníku zkontrolujte kolmost vodícího pravítka a hoblovacího válce. Polohu dle potřeby nastavte. Nakonec utáhněte rukojeť pro nastavení podélné a příčné polohy pravítka. Bezpečnostní kryt - práce bez nainstalovaného bezpečnostního krytu je zakázána 14 7

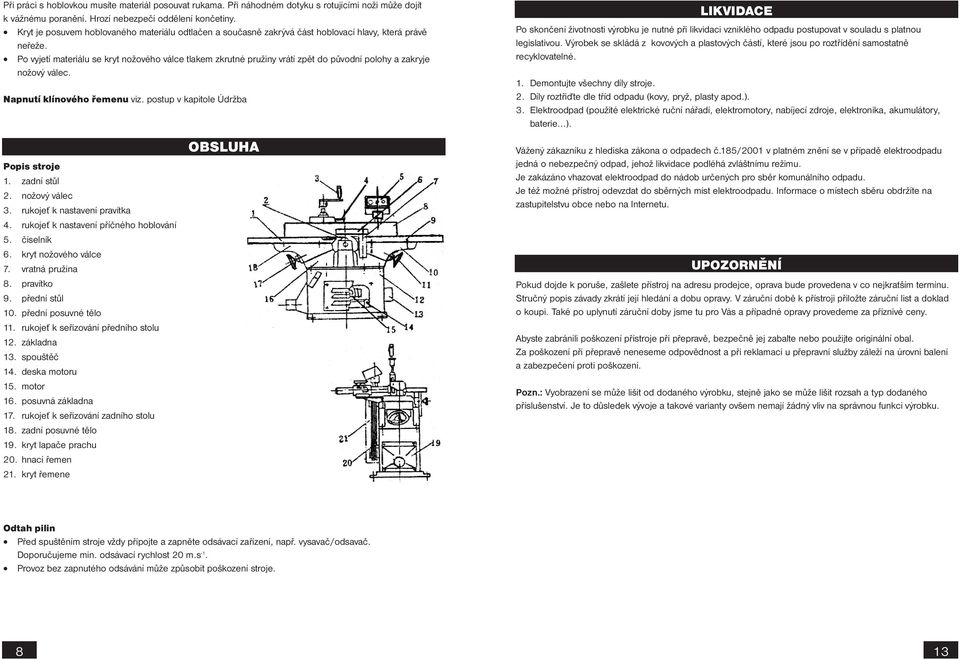

8 Při práci s hoblovkou musíte materiál posouvat rukama. Při náhodném dotyku s rotujícími noži může dojít k vážnému poranění. Hrozí nebezpečí oddělení končetiny. Kryt je posuvem hoblovaného materiálu odtlačen a současně zakrývá část hoblovací hlavy, která právě neřeže. Po vyjetí materiálu se kryt nožového válce tlakem zkrutné pružiny vrátí zpět do původní polohy a zakryje nožový válec. Napnutí klínového řemenu viz. postup v kapitole Údržba LIKVIDACE Po skončení životnosti výrobku je nutné při likvidaci vzniklého odpadu postupovat v souladu s platnou legislativou. Výrobek se skládá z kovových a plastových částí, které jsou po roztřídění samostatně recyklovatelné. 1. Demontujte všechny díly stroje. 2. Díly roztřiďte dle tříd odpadu (kovy, pryž, plasty apod.). 3. Elektroodpad (použité elektrické ruční nářadí, elektromotory, nabíjecí zdroje, elektronika, akumulátory, baterie ). Popis stroje 1. zadní stůl 2. nožový válec 3. rukojeť k nastavení pravítka 4. rukojeť k nastavení příčného hoblování 5. číselník 6. kryt nožového válce 7. vratná pružina 8. pravítko 9. přední stůl 10. přední posuvné tělo 11. rukojeť k seřizování předního stolu 12. základna 13. spouštěč 14. deska motoru 15. motor 16. posuvná základna 17. rukojeť k seřizování zadního stolu 18. zadní posuvné tělo 19. kryt lapače prachu 20. hnací řemen 21. kryt řemene OBSLUHA Vážený zákazníku z hlediska zákona o odpadech č.185/2001 v platném znění se v případě elektroodpadu jedná o nebezpečný odpad, jehož likvidace podléhá zvláštnímu režimu. Je zakázáno vhazovat elektroodpad do nádob určených pro sběr komunálního odpadu. Je též možné přístroj odevzdat do sběrných míst elektroodpadu. Informace o místech sběru obdržíte na zastupitelstvu obce nebo na Internetu. UPOZORNĚNÍ Pokud dojde k poruše, zašlete přístroj na adresu prodejce, oprava bude provedena v co nejkratším termínu. Stručný popis závady zkrátí její hledání a dobu opravy. V záruční době k přístroji přiložte záruční list a doklad o koupi. Také po uplynutí záruční doby jsme tu pro Vás a případné opravy provedeme za příznivé ceny. Abyste zabránili poškození přístroje při přepravě, bezpečně jej zabalte nebo použijte originální obal. Za poškození při přepravě neneseme odpovědnost a při reklamaci u přepravní služby záleží na úrovni balení a zabezpečení proti poškození. Pozn.: Vyobrazení se může lišit od dodaného výrobku, stejně jako se může lišit rozsah a typ dodaného příslušenství. Je to důsledek vývoje a takové varianty ovšem nemají žádný vliv na správnou funkci výrobku. Odtah pilin Před spuštěním stroje vždy připojte a zapněte odsávací zařízení, např. vysavač/odsavač. Doporučujeme min. odsávací rychlost 20 m.s -1. Provoz bez zapnutého odsávání může způsobit poškození stroje. 8 13

9 ÚDRŽBA Před údržbou odpojte stroj od zdroje napětí. Seřizování stroje provádějte až poté, co se nožový válec zcela zastaví. Nářadí udržujte vždy v čistotě. Nečistoty, které vniknou do mechanizmu nářadí mohou způsobit poškození nářadí. Na čištění nepoužívejte agresivní čistící prostředky a rozpouštědla. Plastové díly doporučujeme otřít hadříkem navlhčeným v mýdlové vodě. Kovové povrchy ošetřete hadrem navlhčeným v petroleji. Nepoužívané zařízení uskladněte nakonzervované na suchém místě, kde nebude korodovat. Při hoblování průběžně kontrolujte teplotu kuličkových ložisek. Teplota ložisek nesmí nikdy přesáhnout 70 C. Pokud se tak stane, vyjměte kuličková ložiska, vyčistěte je, z 1/3 naplňte vápenatým plastickým mazivem a znovu nainstalujte, nebo dle potřeby vyměňte. Typ kuličkových ložisek je JAPAN6250V a JAPAN6206V. Při broušení ostří nožů a v průběhu hoblování nesmí dojít ke zbarvení jejich ostří do modra vlivem přehřátí. Udržujte desku stolu i kluzné vedení v čistotě. Napnutí klínového řemenu Sejměte kryt 81. Seřizujte napnutí řemene posouváním motoru tak dlouho, dokud nepřestane při práci prokluzovat. Řemen nesmí být napnutý příliš, protože by mohlo dojít k přetížení ložisek nožového válce a vytékání mazacího tuku. Při delším provozu by byla podstatně zkrácena jejich životnost. Namontujte zpět kryt řemenu. Práce bez krytu je zakázána. Mazání Ložiska pravidelně mažte vápenatým plastickým mazivem. Ostatní třecí plochy je třeba pravidelně promazávat motorovým olejem SAE Hoblovací hlava 1. Pružina pro nastavení nožů 2. Tělo frézovací hlavy 3. Šroub se čtverhrannou hlavou 4. Lišta k zajištění nože 5. Nůž Použité nože Nože jsou vyrobeny z lisovaného dvouvrstvého materiálu. Materiál těla nožů je A3 a ostří nožů je vyrobeno z materiálu W6M05G4V2 nebo CrWMn. Tvrdost ostří nožů je HRC. Nože je třeba vybírat v sadě tak, aby rozdíl hmotností jednotlivých nožů přesáhl 2g. Nelze používat nože s prasklinami, rezavé nebo promáčklé, které by mohly mít negativní vliv na bezpečnost provozu a výkon stroje. Nastavení výšky nožů hoblovací hlavy Nastavení výšky nožů usnadňují pružiny. Nože jsou zajištěny v klínové drážce pomocí lišty a aretačních šroubů se čtyřhrannou hlavou. Na nožovém válci jsou nainstalovány tři nože, které je třeba přesně nastavit a bezpečně upevnit. Poloměr řezání u všech okrajů nožů musí být stejný. Nastavení můžete zkontrolovat pomocí lišty pro nastavení nožů. Vysunutí obou konců nožů nesmí přesáhnout 1,1 mm. Po nastavení nožů utahujte šrouby postupně od středu k okrajům a řádně dotáhněte. Hoblovací nože a klínové řemeny jsou z hlediska zákonné záruky na zboží věcí spotřební ve smyslu zákona. Konkrétní popis pracovní činnosti a využití výrobku zde záměrně není zmíněn, protože výrobce / dovozce na zato, že uživatel funkci výrobku zná a s jejich činností je obeznámen, protože ve smyslu zákona se jedná po výrobek běžný. Pokud uživatel tato znalosti neovládá nebo si jimi není jist, doporučujeme se obrátit se na Inspektorát bezpečnosti práce. Přesné nastavení nožů je možné usnadnit pomocí Přípravku na ustavení hoblovacích nožů, obj. č. pksj z naší nabídky. Přípravek není součástí dodávky. Připojení k síťovému napájení Než připojíte stroj ke zdroji, nejprve proveďte nastavení a seřízení uvedené v předchozím textu. Je-li potřeba nastavení upravit, odpojte přístroj od zdroje. Zkontrolujte, zda napětí zdroje odpovídá štítkové hodnotě na stroji. První uvedení stroje do provozu je nutné zajistit osobou odborně způsobilou pro práce na el. zařízeních. Pozornost je třeba věnovat správnému uzemnění a směru otáčení hoblovací hlavy. Krátkým zapnutím zkontrolujte předepsaný směr otáčení a pokud neodpovídá, je nutno změnou pořadí fází změnit smysl otáčení. Nastavení polohy pracovních stolů - oba stoly jsou uloženy na kluzném vedení a jejich posuv je ovládán mechanismem se šroubem a maticí 12 9

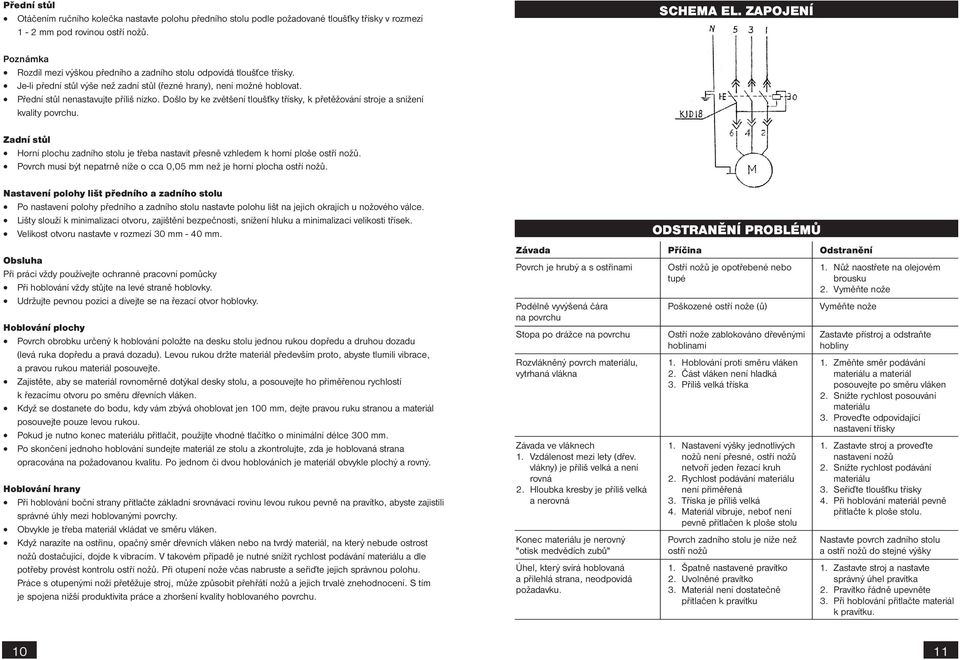

10 Přední stůl Otáčením ručního kolečka nastavte polohu předního stolu podle požadované tloušťky třísky v rozmezí 1-2 mm pod rovinou ostří nožů. SCHEMA EL. ZAPOJENÍ Poznámka Rozdíl mezi výškou předního a zadního stolu odpovídá tloušťce třísky. Je-li přední stůl výše než zadní stůl (řezné hrany), není možné hoblovat. Přední stůl nenastavujte příliš nízko. Došlo by ke zvětšení tloušťky třísky, k přetěžování stroje a snížení kvality povrchu. Zadní stůl Horní plochu zadního stolu je třeba nastavit přesně vzhledem k horní ploše ostří nožů. Povrch musí být nepatrně níže o cca 0,05 mm než je horní plocha ostří nožů. Nastavení polohy lišt předního a zadního stolu Po nastavení polohy předního a zadního stolu nastavte polohu lišt na jejich okrajích u nožového válce. Lišty slouží k minimalizaci otvoru, zajištění bezpečnosti, snížení hluku a minimalizaci velikosti třísek. Velikost otvoru nastavte v rozmezí 30 mm - 40 mm. Obsluha Při práci vždy používejte ochranné pracovní pomůcky Při hoblování vždy stůjte na levé straně hoblovky. Udržujte pevnou pozici a dívejte se na řezací otvor hoblovky. Hoblování plochy Povrch obrobku určený k hoblování položte na desku stolu jednou rukou dopředu a druhou dozadu (levá ruka dopředu a pravá dozadu). Levou rukou držte materiál především proto, abyste tlumili vibrace, a pravou rukou materiál posouvejte. Zajistěte, aby se materiál rovnoměrně dotýkal desky stolu, a posouvejte ho přiměřenou rychlostí k řezacímu otvoru po směru dřevních vláken. Když se dostanete do bodu, kdy vám zbývá ohoblovat jen 100 mm, dejte pravou ruku stranou a materiál posouvejte pouze levou rukou. Pokud je nutno konec materiálu přitlačit, použijte vhodné tlačítko o minimální délce 300 mm. Po skončení jednoho hoblování sundejte materiál ze stolu a zkontrolujte, zda je hoblovaná strana opracována na požadovanou kvalitu. Po jednom či dvou hoblováních je materiál obvykle plochý a rovný. Hoblování hrany Při hoblování boční strany přitlačte základní srovnávací rovinu levou rukou pevně na pravítko, abyste zajistili správné úhly mezi hoblovanými povrchy. Obvykle je třeba materiál vkládat ve směru vláken. Když narazíte na ostřinu, opačný směr dřevních vláken nebo na tvrdý materiál, na který nebude ostrost nožů dostačující, dojde k vibracím. V takovém případě je nutné snížit rychlost podávání materiálu a dle potřeby provést kontrolu ostří nožů. Při otupení nože včas nabruste a seřiďte jejich správnou polohu. Práce s otupenými noži přetěžuje stroj, může způsobit přehřátí nožů a jejich trvalé znehodnocení. S tím je spojena nižší produktivita práce a zhoršení kvality hoblovaného povrchu. Závada Povrch je hrubý a s ostřinami Podélně vyvýšená čára na povrchu Stopa po drážce na povrchu Rozvlákněný povrch materiálu, vytrhaná vlákna Závada ve vláknech 1. Vzdálenost mezi lety (dřev. vlákny) je příliš velká a není rovná 2. Hloubka kresby je příliš velká a nerovná Konec materiálu je nerovný "otisk medvědích zubů" Úhel, který svírá hoblovaná a přilehlá strana, neodpovídá požadavku. ODSTRANĚNÍ PROBLÉMŮ Příčina Ostří nožů je opotřebené nebo tupé Poškozené ostří nože (ů) Ostří nože zablokováno dřevěnými hoblinami 1. Hoblování proti směru vláken 2. Část vláken není hladká 3. Příliš velká tříska 1. Nastavení výšky jednotlivých nožů není přesné, ostří nožů netvoří jeden řezací kruh 2. Rychlost podávání materiálu není přiměřená 3. Tříska je příliš velká 4. Materiál vibruje, neboť není pevně přitlačen k ploše stolu Povrch zadního stolu je níže než ostří nožů 1. Špatně nastavené pravítko 2. Uvolněné pravítko 3. Materiál není dostatečně přitlačen k pravítku Odstranění 1. Nůž naostřete na olejovém brousku 2. Vyměňte nože Vyměňte nože Zastavte přístroj a odstraňte hobliny 1. Změňte směr podávání materiálu a materiál posouvejte po směru vláken 2. Snižte rychlost posouvání materiálu 3. Proveďte odpovídající nastavení třísky 1. Zastavte stroj a proveďte nastavení nožů 2. Snižte rychlost podávání materiálu 3. Seřiďte tloušťku třísky 4. Při hoblování materiál pevně přitlačte k ploše stolu. Nastavte povrch zadního stolu a ostří nožů do stejné výšky 1. Zastavte stroj a nastavte správný úhel pravítka 2. Pravítko řádně upevněte 3. Při hoblování přitlačte materiál k pravítku
