1 INSTALAČNÍ NÁVOD ANÁVODKOBSLUZE

2 Instalační návod a Návod k obsluze Obsah Strana 1. Definice pojmů 1. Definice pojmů Význam varování a symbolů Význam použitých termínů Všeobecná bezpečnostní opatření Úvod Obecné informace Funkce bez připojení k jednotce (offline) Funkce při připojení k jednotce... 2 Souhrn funkcí pro nízkoteplotní tepelná čerpadla Daikin Altherma... 3 Souhrn funkcí provrv IV venkovní jednotky Minimální požadavky Připojovací kabel Požadavky na PC Instalace softwaru Připojení USB kabelu EKPCCAB* k jednotce Provozní postup Nejprve spusťte Daikin Configurator Přehled obrazovek Daikin Configurator (příklad pro topení) Rychlý průvodce vytvořením a nahráním souboru s nastavením Rychlý průvodce stažením nastavení a kopírováním do jiné jednotky Podrobnosti ovládání Výběr kategorie aplikace/autodetekce Výběr zařízení Vytvořit/upravit nastavení (offline) Nahrání/stažení jazyků a nastavení Odstraňování problémů Manuální instalace ovladače EKPCCAB* Odinstalace softwaru Daikin Configurator Děkujeme Vám za zakoupení tohoto výrobku Daikin. Původním jazykem tohoto návodu je Angličtina. Všechny ostatní jazyky jsou překladem originálního návodu. PŘED INSTALACÍ SI POZORNĚ PŘEČTĚTE TENTO NÁVOD. POSKYTNOU VÁM KE SPRÁVNÉMU POUŽITÍ CONFIGURATOR DAIKIN. PŘÍRUČKU SI ULOŽTE V DOSAHU K POZDĚJŠÍMU POUŽITÍ. JEDNÁ SE O VOLITELNOU MOŽNOST K POUŽITÍ V KOMBINACI S JEDNOTKAMI DAIKIN. POKYNY K INSTALACI A OBSLUZE JEDNOTKY NALEZNETE V NÁVODU K INSTALACI A OBSLUZE. Tento spotřebič není určen pro používání osobami včetně dětí se sníženými psychickými, smyslovými či mentálními schopnostmi, nedostatkem zkušeností a znalostí, pokud nad nimi nebyl zajištěn dohled nebo jim nebyly předány pokyny týkající se obsluhy tohoto spotřebiče osobou, která odpovídá za jejich bezpečnost. Na děti je třeba dohlédnout, aby si se zařízením nehrály Význam varování a symbolů Varování v této příručce jsou rozdělena podle jejich závažnosti a možnosti výskytu. NEBEZPEČÍ Označuje bezprostředně hrozící nebezpečnou situaci, která povede k úmrtí nebo těžkému zranění, pokud se jí nevyhnete. VÝSTRAHA Označuje potenciálně hrozící nebezpečnou situaci, která by mohla vést k úmrtí nebo těžkému zranění, pokud se jí nevyhnete. VAROVÁNÍ Označuje potenciálně hrozící nebezpečnou situaci, která by mohla vést k drobnému nebo střednímu zranění, pokud se jí nevyhnete. Tento symbol může být použit také k varování před nebezpečnými praktikami. POZNÁMKA Tento symbol označuje situace, které mohou mít za následek pouze škody na zařízení nebo na majetku. Tento symbol označuje užitečné tipy nebo doplňující informace. Některé typy nebezpeční jsou představovány zvláštními symboly: Elektrický proud. Nebezpečí popálení a opaření Význam použitých termínů Instalační návod: Návod pro určitý výrobek nebo aplikaci vysvětlující, jak jej instalovat, konfigurovat a udržovat v dobrém stavu. Návod k obsluze: Návod pro určitý výrobek nebo aplikaci vysvětlující, jak jej používat. Prodejce: Obchodní distributor výrobků dle předmětu této příručky. VÝSTRAHA Před spuštěním zařízení Daikin Configurator se ujistěte, že instalace byla správně provedena instalačním technikem. Nejste-li si jisti s ovládáním zařízení, požádejte o radu či informaci vašeho instalačního technika. 1

3 Technik: Odborně dovedná osoba, která je kvalifikovaná k instalaci výrobků dle předmětu této příručky. Uživatel: Osoba, která vlastní výrobek, nebo jej používá. Příslušenství: Zařízení, které je dodáváno spolu s jednotkou a které musí být nainstalováno dle pokynů v dokumentaci. Volitelné vybavení: Vybavení, které může být volitelně kombinováno s výrobky, o kterých se tato příručka zmiňuje. 3. Úvod Software Daikin Configurator je určen k použití v kombinaci s USB kabelem EKPCCAB*. Nejnovější dostupnou verzi softwaru Daikin Configurator je možné stáhnout z webových stránek: software-downloads/ Protože se funkce Daikin Configurator spoléhá na aktuální interní databázi, nezapomeňte provést upgrade na nejnovější software Daikin Configurator, než se skutečně připojíte k jednotce. 2. Všeobecná bezpečnostní opatření Bezpečnostní opatření, která jsou zde uvedena, jsou rozdělena do následujících čtyř typů. Všechna zahrnují velmi důležitá témata, a proto je pečlivě dodržujte. NEBEZPEČÍ: HROZÍ ÚRAZ ELEKTRICKÝM PROUDEM Před vyjmutím servisního panelu rozváděcí skříňky, před prováděním jakéhokoliv zapojení nebo před dotykem elektrických součástí vypněte veškerý přívod elektrické energie. Nedotýkejte se vypínače mokrými prsty. Dotek vypínače mokrými prsty může způsobit úraz elektrickým proudem. Před dotekem elektrických součástí vypněte veškeré používané přívody elektrické energie. Chcete-li se vyhnout úrazu elektrickým proudem, před prováděním servisu elektrických částí vypněte napájení a počkejte 1 minutu nebo déle. I po 1 minutě vždy změřte napětí na svorkách kondenzátorů nebo elektrických součástí hlavního obvodu a než se jich dotknete, ujistěte se, že jsou tato napětí 50 V DC nebo méně. Pokud jsou vyjmuty servisní panely, snadno hrozí náhodný kontakt se součástmi pod napětím. Nikdy nenechávejte během instalace jednotku bez dozoru, je-li servisní panel demontovaný. NEBEZPEČÍ: NEDOTÝKEJTE SE POTRUBÍ A VNITŘNÍCH SOUČÁSTÍ Nedotýkejte se rozvodů chladiva, vody ani vnitřních součástí během a bezprostředně po ukončení provozu. Potrubí a vnitřní části mohou být horké nebo studené v závislosti na pracovních podmínkách jednotky. Pokud se dotknete potrubí nebo vnitřních součástí, může dojít k popálení nebo omrznutí vašich rukou. Abyste se vyhnuli zranění, ponechte určitou dobu, aby se teplota potrubí a vnitřních součástí vrátila k běžné teplotě nebo, pokud se jich musíte dotknout, nezapomeňte použít ochranné rukavice Obecné informace Tento návod se týká softwaru Daikin Configurator v.2.*.* pro konfiguraci následujících zařízení: nízkoteplotní tepelná čerpadla Daikin Altherma venkovních jednotek VRV IV. Přehled možností naleznete na dalších stránkách Funkce bez připojení k jednotce (offline) V závislosti na výběru zařízení je možné vytvořit soubory s nastavením. Pro každé nastavení je k dispozici text nápovědy. Popis je k dispozici v různých jazycích. Nastavení je možné exportovat do souboru csv (csv = hodnoty oddělené čárkou). Soubor csv je možné otevřít v aplikaci Microsoft Excel Funkce při připojení k jednotce Je možná automatická detekce jednotky. Po nahrání je možné upravit nastavení a jazyk dálkového ovladače jednotky (dostupnost závisí na typu jednotky). Stáhnutím tohoto softwaru můžete stáhnout nastavení z jednotky a zkontrolovat všechna nastavení na obrazovce počítače. Tato nastavení budou zahrnovat upravitelná nastavení a nastavení pouze ke čtení. Jakmile jsou nastavení stažena, je možné zkopírovat upravitelná nastavení (nastavení pouze ke čtení nejsou kopírována) do jiné jednotky (v rámci stejného typu jednotky). 2

4 Souhrn funkcí pro nízkoteplotní tepelná čerpadla Daikin Altherma A. Funkce softwaru Daikin Configurator Konfigurace nastavení. Pro každé nastavení je k dispozici text nápovědy. Tento popis je k dispozici v různých jazykových verzích. Změna jazyka na dálkovém ovladači. Příslušné modely a nastavení, které lze upravit, naleznete v datovém listu dostupném na internetu. B. Soubory softwaru Daikin Configurator *.set-file: soubor s nastavením *.dwn-file: stažený soubor s nastavením *.bin-file: jazykový soubor Pro nízkoteplotní tepelná čerpadla Daikin Altherma 1 Nastavení podle jednotky: Soubor *.set obsahuje 6 nastavení, která závisí na jednotce. Hodnoty musí odpovídat typu jednotky: [6-03] [6-04] [5-0D] [E-05] [E-07] [E-08] Při vytváření nového souboru *.set, budou tato nastavení standardně "ignorováno během nahrávání ". To znamená, že přítomná nastavení dle jednotky NEBUDOU během nahrávání upravena. Důsledky: Při kopírování nastavení do různých typů jednotek se pro tato nastavení podle jednotky doporučuje zachovat výběr "ignorováno během nahrávání ". To znamená, že tento soubor může být kopírován mezi různými modely. 2 Podmíněná nastavení: Soubor *.set také obsahuje podmíněná nastavení, například: [4-02] hodnota pro podmínku "modely *04/08*" [4-02] hodnota pro podmínku "modely *16*" [6-0E] hodnota pro podmínku "[E-07]=0" [6-0E] hodnota pro podmínku "[E-07]=1" Mohou být nastaveny různé hodnoty pro různé modely a obě hodnoty jsou nahrány do jednotky. V závislosti na podmínce bude správná hodnota automaticky použita a zobrazena jednotkou. Obecně se doporučuje nejprve nakonfigurovat nastavení v nabídce "A. Nastavení technika". Nastavení v ostatních nabídkách jsou zobrazena nebo nezávisí na nastavení, která jste provedli v nabídce "A. Provozní nastavení". Soubor *.dwn obsahuje všechna nastavení (včetně nastavení dle typu jednotky). To znamená, že soubor *.dwn může být nahrán pouze na stejný typ jednotky. V případě, že nastavení musí být zkopírována na jiný typ jednotky: 1 Otevřete soubor *.dwn a uložte jako soubor *.set. 2 Změňte výběr "nastaveno během nahrávání " na "ignorováno během nahrávání " v souboru *.set pro nastavení podle typu jednotky. C. Příklad: Připojení Daikin Configurator k nízkoteplotním tepelným čerpadlům Daikin Altherma Připojení USB kabelu EKPCCAB* k nízkoteplotnímu tepelnému čerpadlu Daikin Altherma musí být provedeno na A1P. Připojte USB kabel EKPCCAB* k 5kolíkovému modrému konektoru X10A. Připojte druhou stranu USB kabelu EKPCCAB* k USB portu počítače. H JST X10A a USB b A1P X10A c d e a PC b Kabel (EKPCCAB*) c Vnitřní jednotka d Dálkový ovladač jednotky 1 e Dálkový ovladač jednotky 2 (volitelný) D. Displej dálkového ovladače 1 Zobrazení displeje pokud je zaneprázdněn nahráváním/ stahováním do/z jednotky. Dálkový ovladač jednotky 1 Dálkový ovladač jednotky 2 Během nahrávání/stahování proběhne průběhová lišta několikrát z prázdného do maximálního stavu. 3

5 X27A 2 Displej po dokončení. Vnější okraj bliká. Dálkový ovladač jednotky 1 Dálkový ovladač jednotky 2 3 Displej v případě, že je nahrávání/stahování přerušeno a nebylo dokončeno. Vnější okraj bliká. Dálkový ovladač jednotky 1 Dálkový ovladač jednotky 2 Souhrn funkcí provrv IV venkovní jednotky A. Funkce softwaru Daikin Configurator Konfigurace nastavení. Pro každé nastavení je k dispozici text nápovědy. Tento popis je k dispozici v různých jazykových verzích. Změna jazyka na dálkovém ovladači. Příslušné modely a nastavení, které lze upravit, naleznete v datovém listu dostupném na internetu. B. Soubory softwaru Daikin Configurator *.set-file: soubor s nastavením *.dwn-file: stažený soubor s nastavením Připojení konfigurátoru Daikin Configurator Viz pokyny v instalačním návodu pro každou jednotlivou jednotku. Pro venkovní jednotky VRV IV Soubor *.set a *.dwn NEOBSAHUJE nastavení podle typu jednotky a je možné je zkopírovat do různých modelů. C. Příklad: Připojení softwaru Daikin Configurator k venkovním jednotkám VRV IV Připojení USB kabelu EKPCCAB* k venkovní jednotce musí být zajištěno na A1P. Připojte USB kabel EKPCCAB* k 5kolíkovému modrému konektoru X27A. Připojte druhou stranu USB kabelu EKPCCAB* k USB portu počítače. VAROVÁNÍ Práce na venkovní jednotce je nejlépe provádět v suchém počasí, aby se zabránilo vniknutí vody. H JST a c b X27A A1P a b c PC Kabel (EKPCCAB*) Venkovní jednotka Připojení konfigurátoru Daikin Configurator Viz pokyny v instalačním návodu pro každou jednotlivou jednotku. 4

6 4. Minimální požadavky 4.1. Připojovací kabel Software Daikin Configurator může být použit pouze v kombinaci s USB kabelem EKPCCAB*. Tento hardwarový výrobek je určen a certifikován pro následující podmínky: třída IP: IPX0, nadmořská výška až 2000 m, rozmezí teploty okolí (pokud je zapojen): 25 C až 65 C rozmezí teploty okolí (pokud není zapojen): 25 C až 65 C maximální relativní vlhkost 95% při 40 C, kolísání hlavního napájecí napětí až ±10% jmenovitého napětí, typické přechodné přepětí na přívodu hlavního napájení přepětí kategorie II, dočasné přepětí na hlavním přívodu napájení, dle platných předpisů o životním prostředí: stupeň znečištění 2. VAROVÁNÍ Nečistěte zařízení pomocí rozpouštědel nebo jiných čisticích látek. Neponořujte zařízení do vody ani jiných kapalin. Pro účely čištění použijte vlhký hadřík, nenamáčejte zařízení do vody Požadavky na PC Windows XP (SP2), Windows Vista (SP2), Windows 7 nebo Windows 8/8.1 Microsoft.NET FrameWork 2.0 a 4.0 Pentium III 400 MHz nebo rychlejší Volný port USB 2.0, schopný přenosu proudu 50 ma Minimální rozlišení displeje Instalace softwaru 1 Přejděte na stránky software-downloads/ a klikněte na odkaz "Download Software" v položce Configurator Software. Rozbalte stažený sbalený soubor a spusťte instalaci dvojím kliknutím na soubor *.exe. Tím spustíte instalační program. Klikněte na "Install". Pokud je již na vašem PC nainstalována jiná verze softwaru Daikin Configurator, nová verze nejprve odinstaluje starší verzi. 2 Pokud po přečtení souhlasíte s licenčními podmínkami, zvolte "I accept the terms in the License Agreement" a klikněte na "Install". Ve výchozím nastavení se místo instalace nachází v adresáři uživatele: Příklad: C:\Users\Me\AppData\Local\Daikin Europe NV\ Daikin Configurator 5

7 3 Klikněte na "Finish". 7. Provozní postup 7.1. Nejprve spusťte Daikin Configurator POZNÁMKA Zkontrolujte, zda je USB kabel EKPCCAB* správně připojen k PC a jednotce. 1 Přejděte na Start/Programs/Daikin/Daikin Configurator a kliknutím na "Daikin Configurator" spustíte Daikin Configurator. 2 Program pro kontrolu aktualizací Daikin: Zvolte prosím váš jazyk. V případě že je k dispozici připojení k internetu, klikněte na "Zkontrolujte aktualizace" a řiďte se uvedenými pokyny. Pro spuštění konfigurátoru klikněte na "Spustit Daikin Configurator v2.x.x". 4 Klikněte na "Close". 3 Průvodce nastavením (krok 1): je možné zvolit jazyk. Klikněte na "Další". Instalace byla dokončena. Program je nyní k dispozici v položce Start/Programy/Daikin/Daikin Configurator. 6. Připojení USB kabelu EKPCCAB* k jednotce Správné připojení viz instalační návod a návod k obsluze jednotky a instalační návod USB kabelu EKPCCAB*. Další informace naleznete v příkladu popsaném v části "Souhrn funkcí pro nízkoteplotní tepelná čerpadla Daikin Altherma" na straně 3 a "Souhrn funkcí provrv IV venkovní jednotky" na straně 4. 4 Průvodce nastavením (krok 2): Klikněte na "Procházet" a zvolte místo, kam chcete uložit adresáře Configurator s uživatelskými soubory. Klikněte na "Další". 6

8 5 Průvodce nastavením (krok 3): Pole "Automatický výběr COM portu s popisem [USB Serial Port]" je automaticky zvoleno. V případě, že je USB ovladač již nainstalován. V případě, že není nalezen USB ovladač, je možné zvolit možnost "Zavřít a spustit instalaci USB ovladače". Po této instalaci ovladače se program spustí. Postupujte prosím dle pokynů. V případě, že je požadován manuální výběr, je možné zrušit zatrhnutí pole "Automatický výběr COM portu s popisem [USB Serial Port]". Klikněte na "Další". 6 Průvodce nastavením je dokončen a zobrazí se hlavní obrazovka "Kategorie". Pro instalaci ovladače jsou nutná přístupová práva správce. Po instalaci je možné USB kabel připojit k PC. Poté prosím restartujte konfigurátor. 7

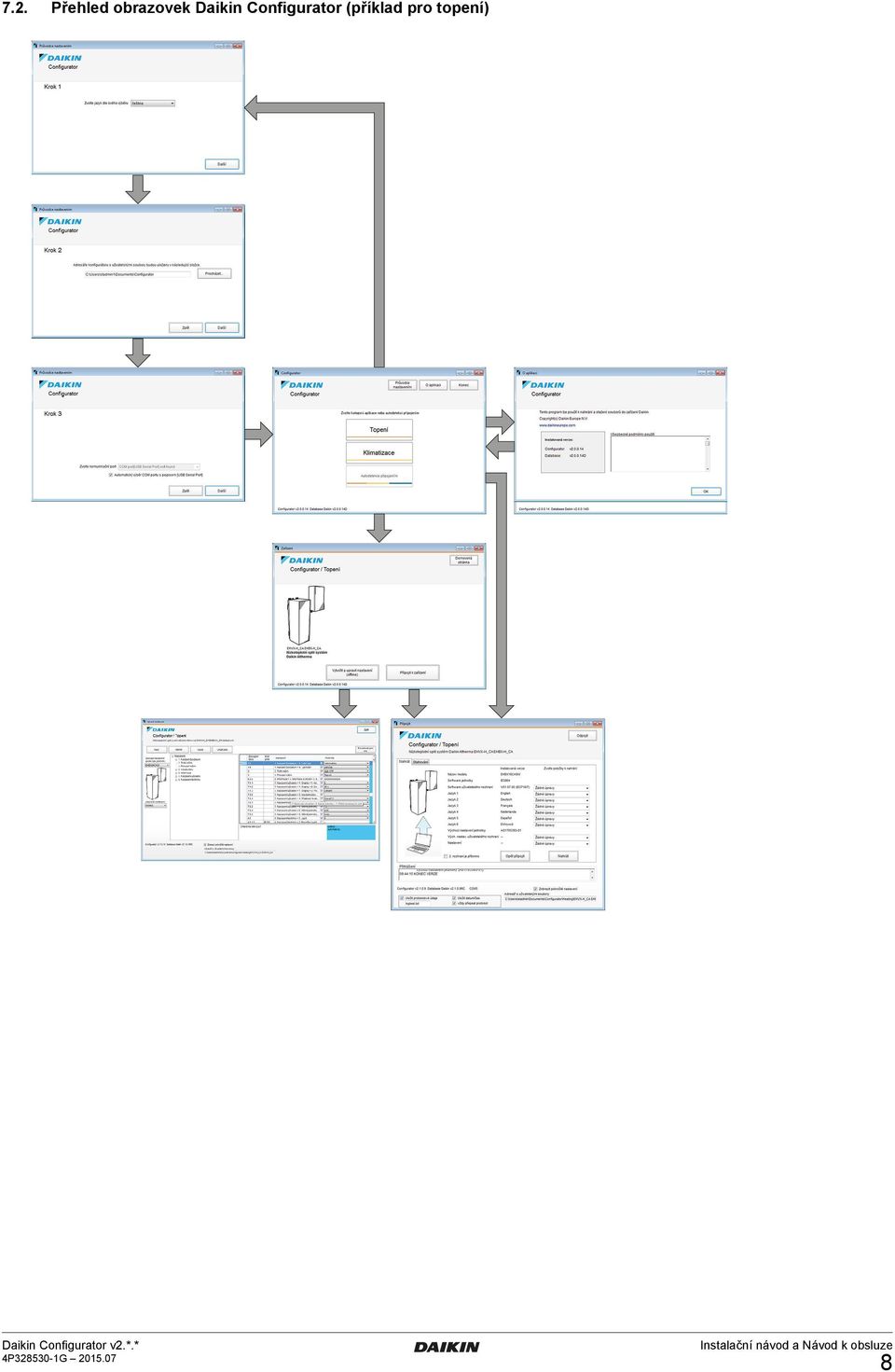

9 7.2. Přehled obrazovek Daikin Configurator (příklad pro topení) 8

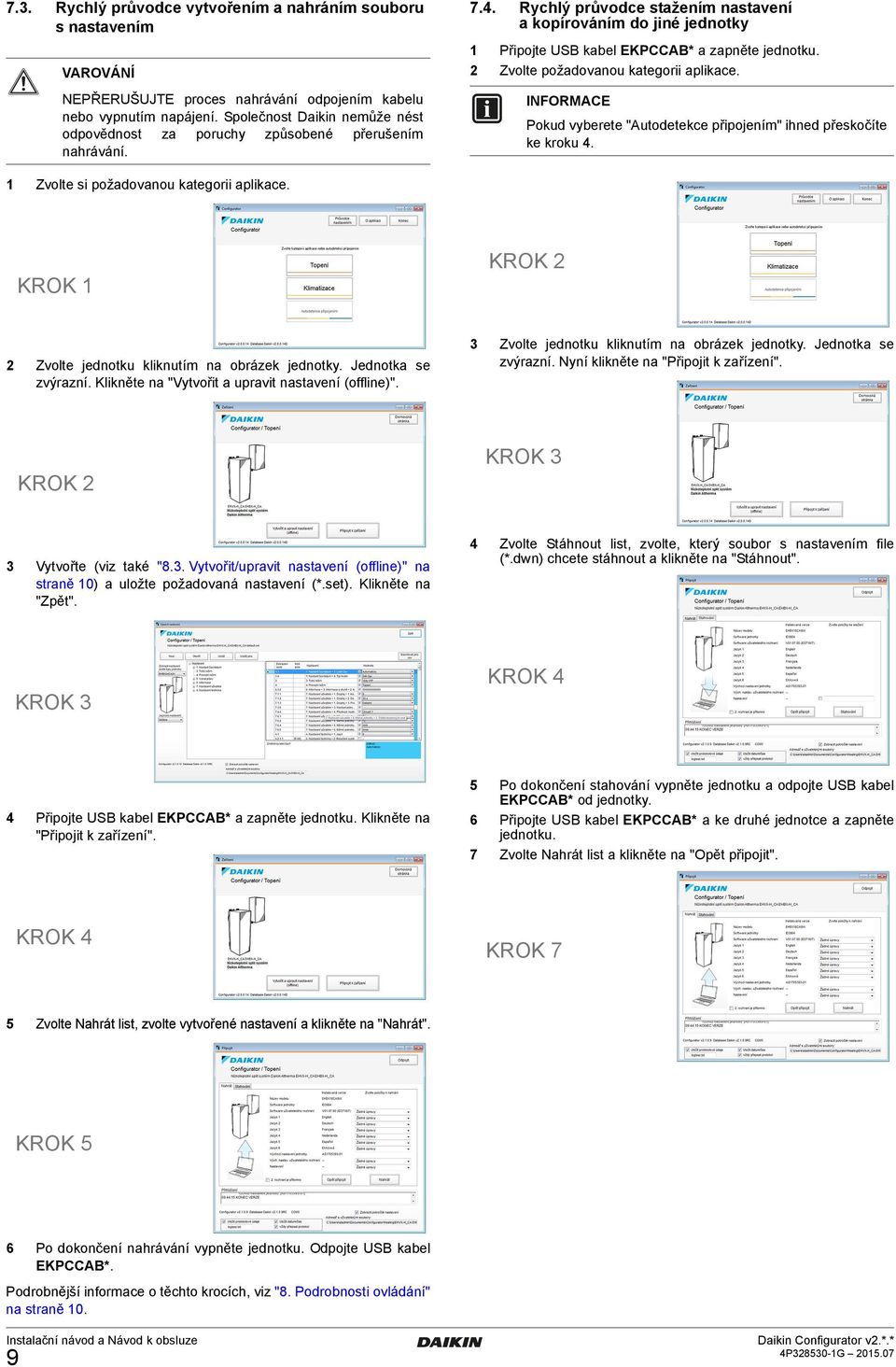

10 7.3. Rychlý průvodce vytvořením a nahráním souboru s nastavením VAROVÁNÍ NEPŘERUŠUJTE proces nahrávání odpojením kabelu nebo vypnutím napájení. Společnost Daikin nemůže nést odpovědnost za poruchy způsobené přerušením nahrávání Rychlý průvodce stažením nastavení a kopírováním do jiné jednotky 1 Připojte USB kabel EKPCCAB* a zapněte jednotku. 2 Zvolte požadovanou kategorii aplikace. Pokud vyberete "Autodetekce připojením" ihned přeskočíte ke kroku 4. 1 Zvolte si požadovanou kategorii aplikace. KROK 1 KROK 2 2 Zvolte jednotku kliknutím na obrázek jednotky. Jednotka se zvýrazní. Klikněte na "Vytvořit a upravit nastavení (offline)". 3 Zvolte jednotku kliknutím na obrázek jednotky. Jednotka se zvýrazní. Nyní klikněte na "Připojit k zařízení". KROK 2 KROK 3 3 Vytvořte (viz také "8.3. Vytvořit/upravit nastavení (offline)" na straně 10) a uložte požadovaná nastavení (*.set). Klikněte na "Zpět". 4 Zvolte Stáhnout list, zvolte, který soubor s nastavením file (*.dwn) chcete stáhnout a klikněte na "Stáhnout". KROK 3 KROK 4 4 Připojte USB kabel EKPCCAB* a zapněte jednotku. Klikněte na "Připojit k zařízení". 5 Po dokončení stahování vypněte jednotku a odpojte USB kabel EKPCCAB* od jednotky. 6 Připojte USB kabel EKPCCAB* a ke druhé jednotce a zapněte jednotku. 7 Zvolte Nahrát list a klikněte na "Opět připojit". KROK 4 KROK 7 5 Zvolte Nahrát list, zvolte vytvořené nastavení a klikněte na "Nahrát". KROK 5 6 Po dokončení nahrávání vypněte jednotku. Odpojte USB kabel EKPCCAB*. Podrobnější informace o těchto krocích, viz "8. Podrobnosti ovládání" na straně 10. 9

11 8 Zvolte stahovaná nastavení (*.dwn) a klikněte na "Nahrát" Vytvořit/upravit nastavení (offline) 1 Klikněte na "Nový" k vytvoření nového nastavení nebo "Otevřít" k úpravě stávajícího nastavení. KROK 8 Po kliknutí na možnost "Otevřít" se otevře dialogové okno. Zvolte soubor s nastavením, který chcete upravit. 9 Po dokončení stahování vypněte jednotku. Odpojte USB kabel EKPCCAB*. Podrobnější informace o těchto krocích, viz "8. Podrobnosti ovládání" na straně Podrobnosti ovládání Při otevírání stahovaných nastavení (*.dwn), jsou některé parametry pouze pro čtení. 2 Zvolte jiné parametry nastavení a vyplňte informace, abyste vytvořili požadované nastavení. Výběrem políčka "Zobrazit pokročilá nastavení" je možné zjistit adresář pro uživatelské soubory Výběr kategorie aplikace/autodetekce Klikněte na požadovanou kategorii aplikace "Topení" nebo "Klimatizace" pro manuální výběr jednotky. Kliknutím na "Autodetekce připojením" je jednotka automaticky detekována a Daikin Configurator se automaticky přepne na obrazovku nahrávání/stahování (viz " Nahrávání" na straně 11) Výběr zařízení 1 Vyberte požadované zařízení. 2 Klikněte na "Vytvořit a upravit nastavení (offline)" pro vytvoření nebo změnu nastavení nebo "Připojit k zařízení" pro nahrání/stažení nastavení. Výběrové pole: "Zobrazit nastavení podle typu spotřebiče a jednotky" pro podmíněná nastavení (pouze pro soubor *.set). Viz Podmíněná nastavení, strana 3. Pro nízkoteplotní tepelná čerpadla Daikin Altherma obsahuje soubor s nastaveními (*.set) různá podmíněná nastavení. Budou zobrazena pouze podmíněná nastavení použitelná pro zvolený typ jednotky. Příklad: [4-02] s podmínkou modely *04/08* [4-02] s podmínkou modely *16* Na obrazovce bude zobrazeno pouze 1 ze 2 výše uvedených nastavení, v závislosti na výběru jednotky. Hodnoty pro obě podmíněná nastavení jsou uloženy ve stejném souboru. Poznámka: "Zobrazit nastavení podle typu spotřebiče a jednotky" není k dispozici při otevření souboru *.dwn. Podmíněná nastavení jsou zobrazena podle typu jednotky, ze které byla nastavení stažena. Poznámka: "Zobrazit nastavení podle typu spotřebiče a jednotky" je určeno pouze pro zobrazení nebo skrytí podmíněných nastavení na obrazovce. NENÍ určeno pro změnu nastavení. Je to stejné jako u stávajícího dálkového ovladače. Pro každé nastavení: Nastavení bude během nahrávání ignorováno. Nastavení bude během nahrávání použito. 10

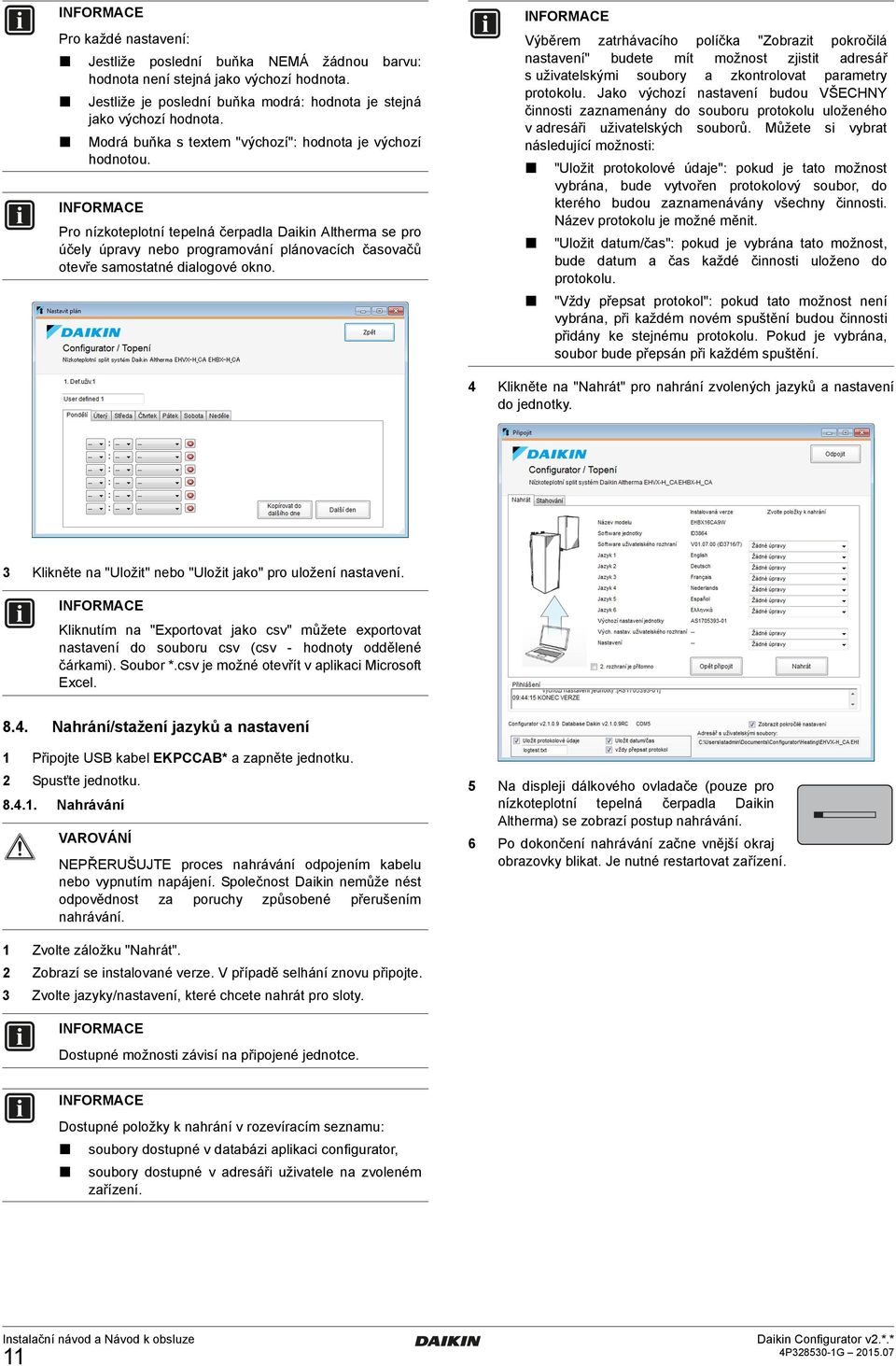

12 Pro každé nastavení: Jestliže poslední buňka NEMÁ žádnou barvu: hodnota není stejná jako výchozí hodnota. Jestliže je poslední buňka modrá: hodnota je stejná jako výchozí hodnota. Modrá buňka s textem "výchozí": hodnota je výchozí hodnotou. Pro nízkoteplotní tepelná čerpadla Daikin Altherma se pro účely úpravy nebo programování plánovacích časovačů otevře samostatné dialogové okno. Výběrem zatrhávacího políčka "Zobrazit pokročilá nastavení" budete mít možnost zjistit adresář s uživatelskými soubory a zkontrolovat parametry protokolu. Jako výchozí nastavení budou VŠECHNY činnosti zaznamenány do souboru protokolu uloženého v adresáři uživatelských souborů. Můžete si vybrat následující možnosti: "Uložit protokolové údaje": pokud je tato možnost vybrána, bude vytvořen protokolový soubor, do kterého budou zaznamenávány všechny činnosti. Název protokolu je možné měnit. "Uložit datum/čas": pokud je vybrána tato možnost, bude datum a čas každé činnosti uloženo do protokolu. "Vždy přepsat protokol": pokud tato možnost není vybrána, při každém novém spuštění budou činnosti přidány ke stejnému protokolu. Pokud je vybrána, soubor bude přepsán při každém spuštění. 4 Klikněte na "Nahrát" pro nahrání zvolených jazyků a nastavení do jednotky. 3 Klikněte na "Uložit" nebo "Uložit jako" pro uložení nastavení. Kliknutím na "Exportovat jako csv" můžete exportovat nastavení do souboru csv (csv - hodnoty oddělené čárkami). Soubor *.csv je možné otevřít v aplikaci Microsoft Excel Nahrání/stažení jazyků a nastavení 1 Připojte USB kabel EKPCCAB* a zapněte jednotku. 2 Spusťte jednotku Nahrávání VAROVÁNÍ NEPŘERUŠUJTE proces nahrávání odpojením kabelu nebo vypnutím napájení. Společnost Daikin nemůže nést odpovědnost za poruchy způsobené přerušením nahrávání. 5 Na displeji dálkového ovladače (pouze pro nízkoteplotní tepelná čerpadla Daikin Altherma) se zobrazí postup nahrávání. 6 Po dokončení nahrávání začne vnější okraj obrazovky blikat. Je nutné restartovat zařízení. 1 Zvolte záložku "Nahrát". 2 Zobrazí se instalované verze. V případě selhání znovu připojte. 3 Zvolte jazyky/nastavení, které chcete nahrát pro sloty. Dostupné možnosti závisí na připojené jednotce. Dostupné položky k nahrání v rozevíracím seznamu: soubory dostupné v databázi aplikaci configurator, soubory dostupné v adresáři uživatele na zvoleném zařízení. 11

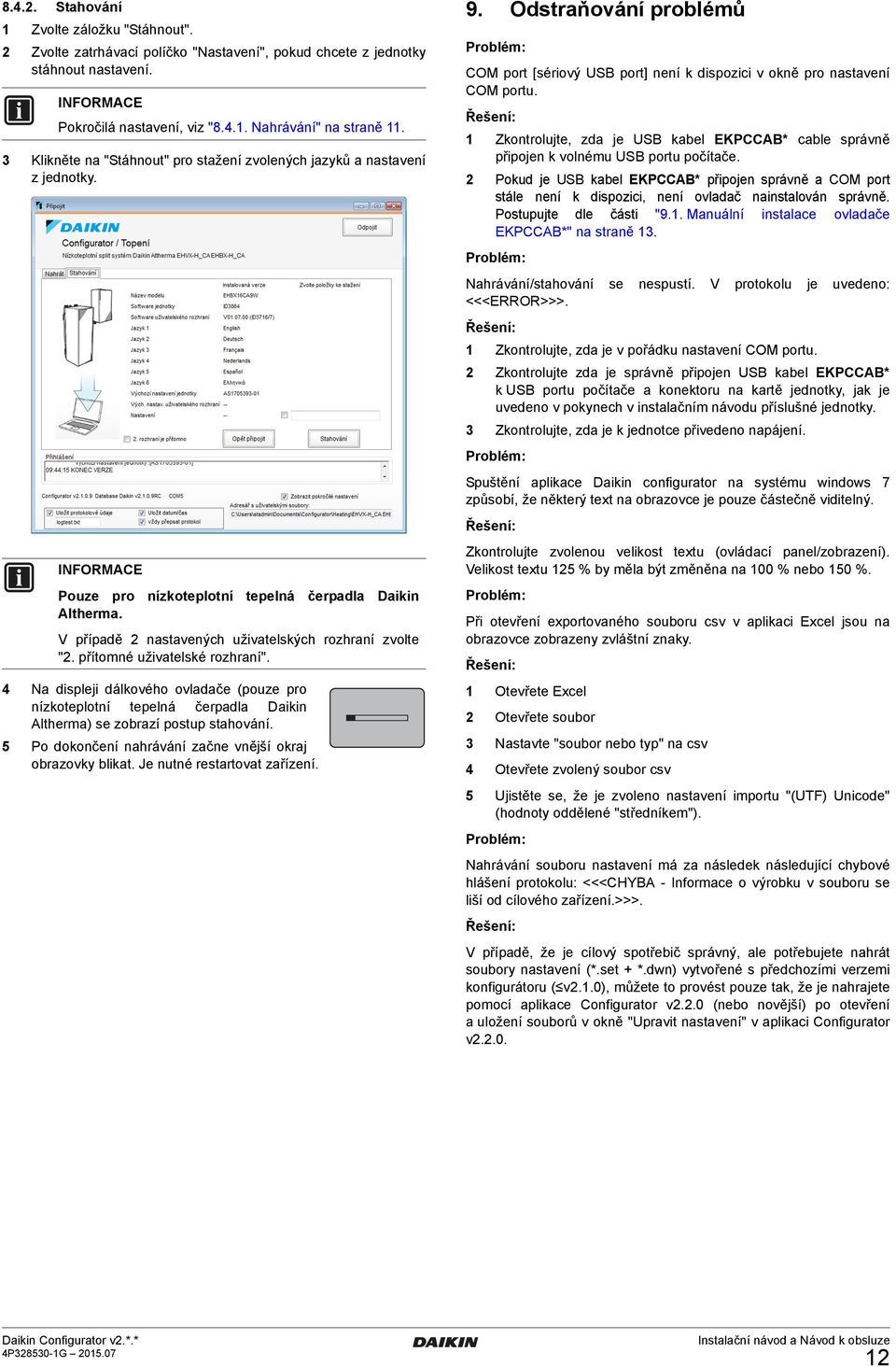

13 Stahování 1 Zvolte záložku "Stáhnout". 2 Zvolte zatrhávací políčko "Nastavení", pokud chcete z jednotky stáhnout nastavení. Pokročilá nastavení, viz " Nahrávání" na straně Klikněte na "Stáhnout" pro stažení zvolených jazyků a nastavení z jednotky. Pouze pro nízkoteplotní tepelná čerpadla Daikin Altherma. V případě 2 nastavených uživatelských rozhraní zvolte "2. přítomné uživatelské rozhraní". 4 Na displeji dálkového ovladače (pouze pro nízkoteplotní tepelná čerpadla Daikin Altherma) se zobrazí postup stahování. 5 Po dokončení nahrávání začne vnější okraj obrazovky blikat. Je nutné restartovat zařízení. 9. Odstraňování problémů Problém: COM port [sériový USB port] není k dispozici v okně pro nastavení COM portu. Řešení: 1 Zkontrolujte, zda je USB kabel EKPCCAB* cable správně připojen k volnému USB portu počítače. 2 Pokud je USB kabel EKPCCAB* připojen správně a COM port stále není k dispozici, není ovladač nainstalován správně. Postupujte dle části "9.1. Manuální instalace ovladače EKPCCAB*" na straně 13. Problém: Nahrávání/stahování se nespustí. V protokolu je uvedeno: <<<ERROR>>>. Řešení: 1 Zkontrolujte, zda je v pořádku nastavení COM portu. 2 Zkontrolujte zda je správně připojen USB kabel EKPCCAB* k USB portu počítače a konektoru na kartě jednotky, jak je uvedeno v pokynech v instalačním návodu příslušné jednotky. 3 Zkontrolujte, zda je k jednotce přivedeno napájení. Problém: Spuštění aplikace Daikin configurator na systému windows 7 způsobí, že některý text na obrazovce je pouze částečně viditelný. Řešení: Zkontrolujte zvolenou velikost textu (ovládací panel/zobrazení). Velikost textu 125 % by měla být změněna na 100 % nebo 150 %. Problém: Při otevření exportovaného souboru csv v aplikaci Excel jsou na obrazovce zobrazeny zvláštní znaky. Řešení: 1 Otevřete Excel 2 Otevřete soubor 3 Nastavte "soubor nebo typ" na csv 4 Otevřete zvolený soubor csv 5 Ujistěte se, že je zvoleno nastavení importu "(UTF) Unicode" (hodnoty oddělené "středníkem"). Problém: Nahrávání souboru nastavení má za následek následující chybové hlášení protokolu: <<<CHYBA - Informace o výrobku v souboru se liší od cílového zařízení.>>>. Řešení: V případě, že je cílový spotřebič správný, ale potřebujete nahrát soubory nastavení (*.set + *.dwn) vytvořené s předchozími verzemi konfigurátoru ( v2.1.0), můžete to provést pouze tak, že je nahrajete pomocí aplikace Configurator v2.2.0 (nebo novější) po otevření a uložení souborů v okně "Upravit nastavení" v aplikaci Configurator v

14 9.1. Manuální instalace ovladače EKPCCAB* V případě, že se běžná instalace nezdařila, je možné provést manuální instalaci ovladače, a to následujícím způsobem: 1 Odpojte USB kabel. Ukončete software Daikin Configurator. 2 Přejděte do složky aplikace. V tomto příkladu: C:\Program Files\Daikin Europe NV\Daikin Configurator\ EKPCCAB* driver\ Umístění složky aplikace závisí na vybraném umístění instalace (viz "5. Instalace softwaru" na straně 5). 3 Spusťte soubor "CDM v WHQL Certified.exe" a řiďte se pokyny. 4 Po dokončení připojte USB kabel EKPCCAB*. 5 Spusťte software Daikin Configurator. COM port by měl být nyní k dispozici Odinstalace softwaru Daikin Configurator Pro Windows XP 1 Otevřete Přidat/Odstranit programy kliknutím na tlačítko Start, Nastavení, Ovládací panely a výběrem "Add/Remove Programs". 2 Zvolte Daikin Configurator v seznamu a klikněte na "Remove". 3 Software Daikin Configurator bude odstraněn z vašeho počítače Pro Windows Vista nebo Windows 7 1 Otevřete Programy a funkce kliknutím na tlačítko Start, dále Ovládací panely, Programy a Programy a funkce. 2 Zvolte Daikin Configurator v seznamu a klikněte na "Odinstalovat". 3 Software Daikin Configurator bude odstraněn z vašeho počítače. 13

15

16 Copyright 2013 Daikin 4P G
