2 Instrukce pro bezdrátovou klávesnici RW SALK WL Úvod Bezdrátová klávesnice je vysílač s plovoucím kódem, používaný k dálkovému ovládání bezpečnostního systému PROSYS. Umožňuje aktivaci a deaktivaci systému i odesílání poplachu panika nebo aktivaci reléových výstupů. Při programování a provozování této klávesnice postupujte podle následujících pokynů. Hlavní vlastnosti Tři nouzové klávesy na klávesnici Dvojitá ochrana tamperu (tamper skříně a stěny) Pracuje s dosahem až 250m (na přímou viditelnost) Prodloužená životnost baterie Samočinně definovaná aktivace makra Montáž klávesnice Namontujte klávesnici na zeď ve vhodném místě. Montáž klávesnice: 1. Odstraňte zadní kryt klávesnice tak, že vložíte šroubovák do obou spodních upevňovacích svorek. 2. Nastavte spínač tamperu montovaný zezadu a ujistěte se, že je instalován vertikálně. 3. Připojte zadní kryt klávesnice ke zdi pomocí šroubů, které jsou součástí dodávky. 4. Na desku PC dejte baterii. Dávejte pozor na polaritu Záporný pól ( NEG )musí směřovat dolů do desky PC 5. Připojte kryt a základnu tak, že víka zaháknete do sebem, zacvaknete dno a vrátíte svorky na místo. Instalační programování Programování bezdrátové klávesnice se skládá ze dvou kroků: KROK 1: Přidání klávesnice 1. Otevřete menu Přidat/ ubrat modul tak, že zvolíte [7 - Příslušenství] z hlavního menu instalačního programování. 2. Zvolte [1] abyste otevřeli menu Při/ Ubr. modul. Dále [1] Klávesnice. Přiřaďte ID a TYP klávesnice WLKP. Přiřaďte ji k podsystémům. Po přidání všech klávesnci opusťte toto menu a přejděte ke kroku číslo 2. KROK 2: Umístění klávesnice 1. Otevřete menu klávesnice tak, že zvolíte [8] z hlavního menu instalačního programování. 2. Zvolte [1] Rad. Klic + kl. Dále [2] Umis. R. tl. + kl. 3. Vyberte ID klávesnice kterou chcete aby se systém naučil. Zvolte [2] Prepsat. Odešlete z klávesnice zapisovací signál (do 255 s) dvojím stisknutím klávesy na klávesnici. Po každém stisknutí vydá rádiová klávesnice pípnutí. Jestliže klávesnici PROSYS úspěšně rozezná, vydá potvrzující pípnutí. Po dokončené opreaci opusťte programovací režim s uložením dat. 2

Hlavní vlastnosti Tři nouzové klávesy na klávesnici Dvojitá ochrana tamperu (tamper skříně a stěny) Pracuje s dosahem až 250m (na přímou viditelnost) Prodloužená životnost baterie Samočinně

3 Provozování klávesnice Rádiová klávesnice může plnit následující funkce : Funkce Pořadí kláves na rádiové klávesnici Plná aktivace * [Kód] + Částečná aktivace * [Kód] + Plná deaktivace [Kód] + Reset alarmu [Kód] + Aktivace programovatelného [Kód uživatele definovaná jako UO Control] + výstupu Poplach panika Stiskněte a současně na 2s Požární poplach Stiskněte a současně na 2s Nouzový poplach Stiskněte a současně na 2s Aktivace makra ** Stiskněte [A] / [B] / [C] Vypnout pípání ohlašující poruchu Vypnout pípání potvrzující konec při částečné aktivaci * Částečná a plná aktivace může být definována pro mód rychlého provozu, umožňující aktivaci systému bez používání nějakého kódu. ** Klávesy rádiové klávesnice [A] / [B] / [C] se používají pouze k aktivaci makra. Tyto klávesy je možno konfigurovat tak, aby se aktivovaly pouze jednotlivé podsystémy, nebo některá z funkcí z menu Shift. Další informace viz návod k použití WisDom. DŮLEŽITÉ: Jestliže požadovaná operace neproběhne stiskněte, abyste klávesnici vymazali a zkuste ještě jednou spustit požadovanou funkci. INDIKACE LED : Dioda LED TX blikne pokaždé, když stisknete nějakou klávesu, a tím oznamuje nějaký přenos z klávesnice do přijímače. : Když je baterie vybitá a je třeba ji vyměnit, blikne dioda Low Battery (vybitá baterie) LED i dioda TX vždy, když stisknete kteroukoli klávesu. Výměna baterie: Vraťte zpět na místo zadní kryt klávesnice. Starou baterii vyjměte z kovových svorek místo ní vložte novou. Dávejte pozor na polaritu baterie. Záporný pól musí směřovat dolů k desce PC Bateriový prostor zavřete tak, že vrátíte na místo oba plastové kryty klávesnice. Poznámka: Odstranění zadního krytu klávesnice způsobí alarm od tamperu. Proto se doporučuje informovat monitorovací stanici předtím, než vyměníte baterii. Reset alarmu od tamperu proveďte postupem pro reset alarmu po zavření klávesnice. 3

Stiskněte a současně na 2s Aktivace makra ** Stiskněte [A] / [B] / [C] Vypnout pípání ohlašující poruchu Vypnout pípání potvrzující konec při částečné aktivaci * Částečná a plná aktivace může být

4 Technická specifikace: Elektrické parametry Typ baterie CR2430, lithiová baterie 3V Proudový odběr Proud v záložním režimu 5µA, Max. proud 20 ma (Vysílání) Frekvence RWSALKWL100A: MHz RWSALKWL100H: MHz Max. dosah 250m ve volném prostoru Typ modulace ASK Životnost baterie 3 roky Fyzické parametry Rozměr 162 mm x 122 mm x 30 mm (6.37 x 4.8 x 1.18 ) Parametry týkající se životního prostředí Odolnost proti 10V/m 80MHz to 1GHz rádiovému rušení Provozní teplota 0 C až 55 C (32 F to 131 F) Teplota uskladnění -20 C až 70 C (-4 F to 158 F) 4

dosah 250m ve volném prostoru Typ modulace ASK Životnost baterie 3 roky Fyzické parametry Rozměr 162 mm x 122 mm x 30 mm (6.37 x 4.8 x 1.

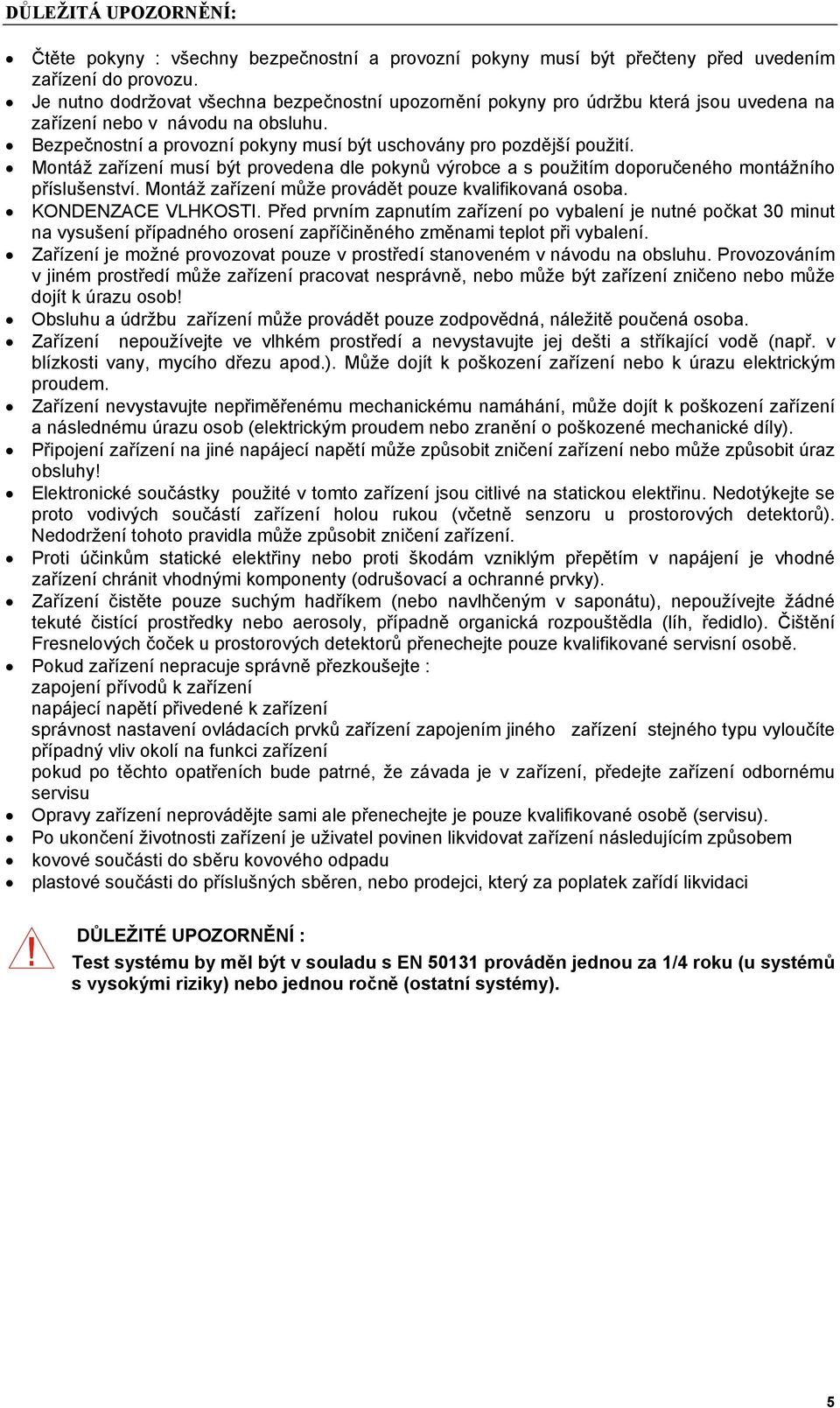

5 DŮLEŽITÁ UPOZORNĚNÍ: Čtěte pokyny : všechny bezpečnostní a provozní pokyny musí být přečteny před uvedením zařízení do provozu. Je nutno dodržovat všechna bezpečnostní upozornění pokyny pro údržbu která jsou uvedena na zařízení nebo v návodu na obsluhu. Bezpečnostní a provozní pokyny musí být uschovány pro pozdější použití. Montáž zařízení musí být provedena dle pokynů výrobce a s použitím doporučeného montážního příslušenství. Montáž zařízení může provádět pouze kvalifikovaná osoba. KONDENZACE VLHKOSTI. Před prvním zapnutím zařízení po vybalení je nutné počkat 30 minut na vysušení případného orosení zapříčiněného změnami teplot při vybalení. Zařízení je možné provozovat pouze v prostředí stanoveném v návodu na obsluhu. Provozováním v jiném prostředí může zařízení pracovat nesprávně, nebo může být zařízení zničeno nebo může dojít k úrazu osob! Obsluhu a údržbu zařízení může provádět pouze zodpovědná, náležitě poučená osoba. Zařízení nepoužívejte ve vlhkém prostředí a nevystavujte jej dešti a stříkající vodě (např. v blízkosti vany, mycího dřezu apod.). Může dojít k poškození zařízení nebo k úrazu elektrickým proudem. Zařízení nevystavujte nepřiměřenému mechanickému namáhání, může dojít k poškození zařízení a následnému úrazu osob (elektrickým proudem nebo zranění o poškozené mechanické díly). Připojení zařízení na jiné napájecí napětí může způsobit zničení zařízení nebo může způsobit úraz obsluhy! Elektronické součástky použité v tomto zařízení jsou citlivé na statickou elektřinu. Nedotýkejte se proto vodivých součástí zařízení holou rukou (včetně senzoru u prostorových detektorů). Nedodržení tohoto pravidla může způsobit zničení zařízení. Proti účinkům statické elektřiny nebo proti škodám vzniklým přepětím v napájení je vhodné zařízení chránit vhodnými komponenty (odrušovací a ochranné prvky). Zařízení čistěte pouze suchým hadříkem (nebo navlhčeným v saponátu), nepoužívejte žádné tekuté čistící prostředky nebo aerosoly, případně organická rozpouštědla (líh, ředidlo). Čištění Fresnelových čoček u prostorových detektorů přenechejte pouze kvalifikované servisní osobě. Pokud zařízení nepracuje správně přezkoušejte : zapojení přívodů k zařízení napájecí napětí přivedené k zařízení správnost nastavení ovládacích prvků zařízení zapojením jiného zařízení stejného typu vyloučíte případný vliv okolí na funkci zařízení pokud po těchto opatřeních bude patrné, že závada je v zařízení, předejte zařízení odbornému servisu Opravy zařízení neprovádějte sami ale přenechejte je pouze kvalifikované osobě (servisu). Po ukončení životnosti zařízení je uživatel povinen likvidovat zařízení následujícím způsobem kovové součásti do sběru kovového odpadu plastové součásti do příslušných sběren, nebo prodejci, který za poplatek zařídí likvidaci DŮLEŽITÉ UPOZORNĚNÍ : Test systému by měl být v souladu s EN prováděn jednou za 1/4 roku (u systémů s vysokými riziky) nebo jednou ročně (ostatní systémy). 5

Montáž zařízení musí být provedena dle pokynů výrobce a s použitím doporučeného montážního příslušenství. Montáž zařízení může provádět pouze kvalifikovaná osoba. KONDENZACE VLHKOSTI.

6 Poznámky: 6

7 Poznámky: 7

8 VÝHRADNÍ AUTORIZOVANÝ DISTRIBUTOR PRO ČESKOU REPUBLIKU: MAX TECH spol. s r.o. Březinova 9, Praha-8 tel.: fax: maxtech@maxtech.cz, Výrobce si ponechává právo na změny produktů bez předchozího upozornění. Tento manuál předpokládá, že instalační technik tohoto produktu byl vyškolen a znalý všech předpisů a norem na bezpečnostní systémy, systémy kontroly vstupu a na systémy automatizace a že systém ROKONET je namontován dle platných předpisů a norem. Z tohoto důvodu Rokonet Electronics Ltd. a Max Tech spol. s r.o. nenesou žádnou odpovědnost za nějaké poškození, finanční ztráty nebo škody způsobené na jakémkoliv majetku nebo osobě vyplývající ze správného nebo nesprávného používání jakéhokoliv komponentu Rokonet. ver.1.0/2006 8/05 8

Tento manuál předpokládá, že instalační technik tohoto produktu byl vyškolen a znalý všech předpisů a norem na bezpečnostní systémy, systémy kontroly vstupu a na systémy automatizace a že systém
