1 Uživatelská příručka 17 LCD monitor Vibrant VL7A9PD

2 Obsah Bezpečnostní opatření 3 Připojení a nastavení 4 Přední panel a OSD ovládání 6 Tabulka výchozího nastavení 7 Specifikace 8 Technická podpora 9 Detail konektoru kabelu videosignálu 9 2

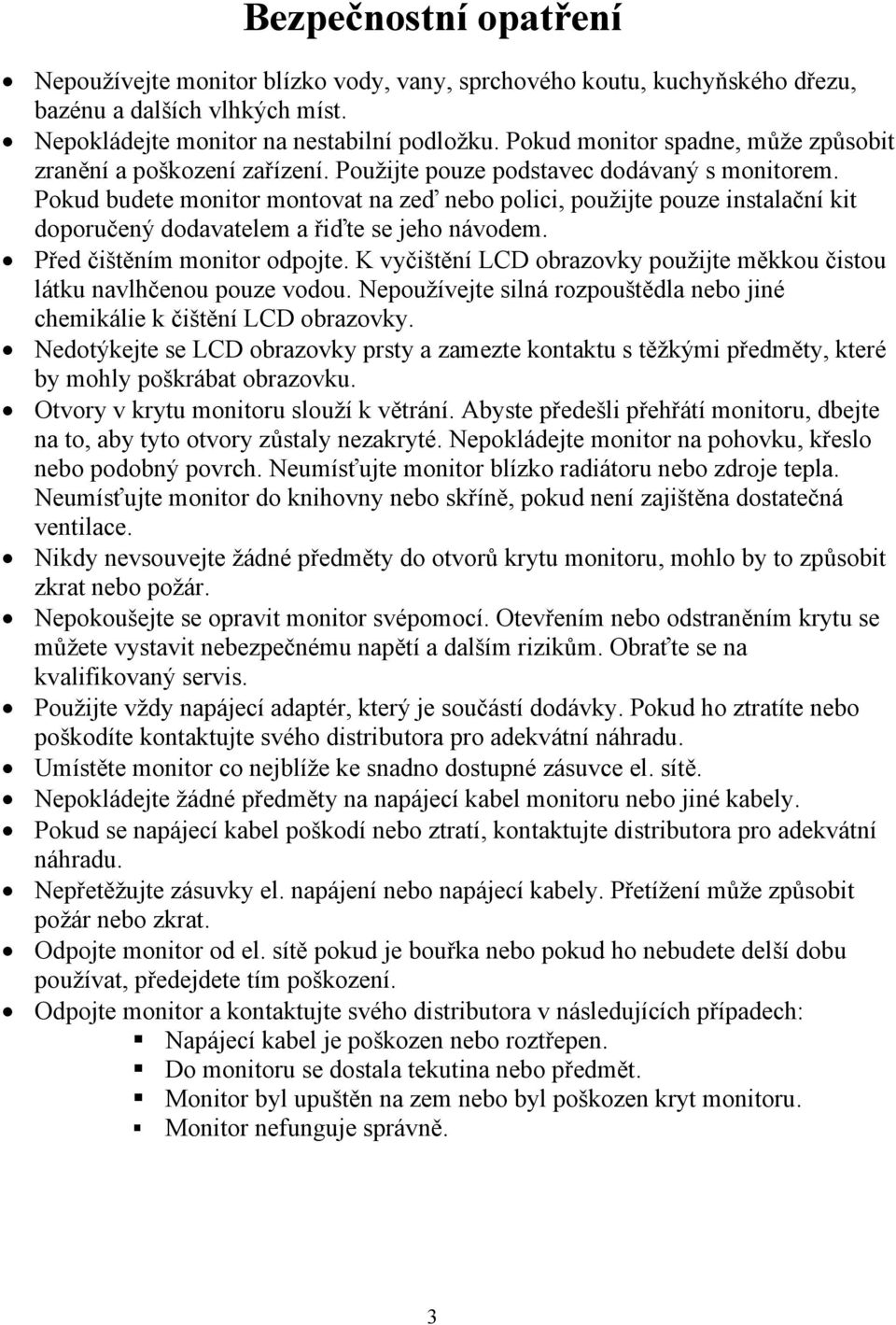

3 Bezpečnostní opatření Nepoužívejte monitor blízko vody, vany, sprchového koutu, kuchyňského dřezu, bazénu a dalších vlhkých míst. Nepokládejte monitor na nestabilní podložku. Pokud monitor spadne, může způsobit zranění a poškození zařízení. Použijte pouze podstavec dodávaný s monitorem. Pokud budete monitor montovat na zeď nebo polici, použijte pouze instalační kit doporučený dodavatelem a řiďte se jeho návodem. Před čištěním monitor odpojte. K vyčištění LCD obrazovky použijte měkkou čistou látku navlhčenou pouze vodou. Nepoužívejte silná rozpouštědla nebo jiné chemikálie k čištění LCD obrazovky. Nedotýkejte se LCD obrazovky prsty a zamezte kontaktu s těžkými předměty, které by mohly poškrábat obrazovku. Otvory v krytu monitoru slouží k větrání. Abyste předešli přehřátí monitoru, dbejte na to, aby tyto otvory zůstaly nezakryté. Nepokládejte monitor na pohovku, křeslo nebo podobný povrch. Neumísťujte monitor blízko radiátoru nebo zdroje tepla. Neumísťujte monitor do knihovny nebo skříně, pokud není zajištěna dostatečná ventilace. Nikdy nevsouvejte žádné předměty do otvorů krytu monitoru, mohlo by to způsobit zkrat nebo požár. Nepokoušejte se opravit monitor svépomocí. Otevřením nebo odstraněním krytu se můžete vystavit nebezpečnému napětí a dalším rizikům. Obraťte se na kvalifikovaný servis. Použijte vždy napájecí adaptér, který je součástí dodávky. Pokud ho ztratíte nebo poškodíte kontaktujte svého distributora pro adekvátní náhradu. Umístěte monitor co nejblíže ke snadno dostupné zásuvce el. sítě. Nepokládejte žádné předměty na napájecí kabel monitoru nebo jiné kabely. Pokud se napájecí kabel poškodí nebo ztratí, kontaktujte distributora pro adekvátní náhradu. Nepřetěžujte zásuvky el. napájení nebo napájecí kabely. Přetížení může způsobit požár nebo zkrat. Odpojte monitor od el. sítě pokud je bouřka nebo pokud ho nebudete delší dobu používat, předejdete tím poškození. Odpojte monitor a kontaktujte svého distributora v následujících případech: Napájecí kabel je poškozen nebo roztřepen. Do monitoru se dostala tekutina nebo předmět. Monitor byl upuštěn na zem nebo byl poškozen kryt monitoru. Monitor nefunguje správně. 3

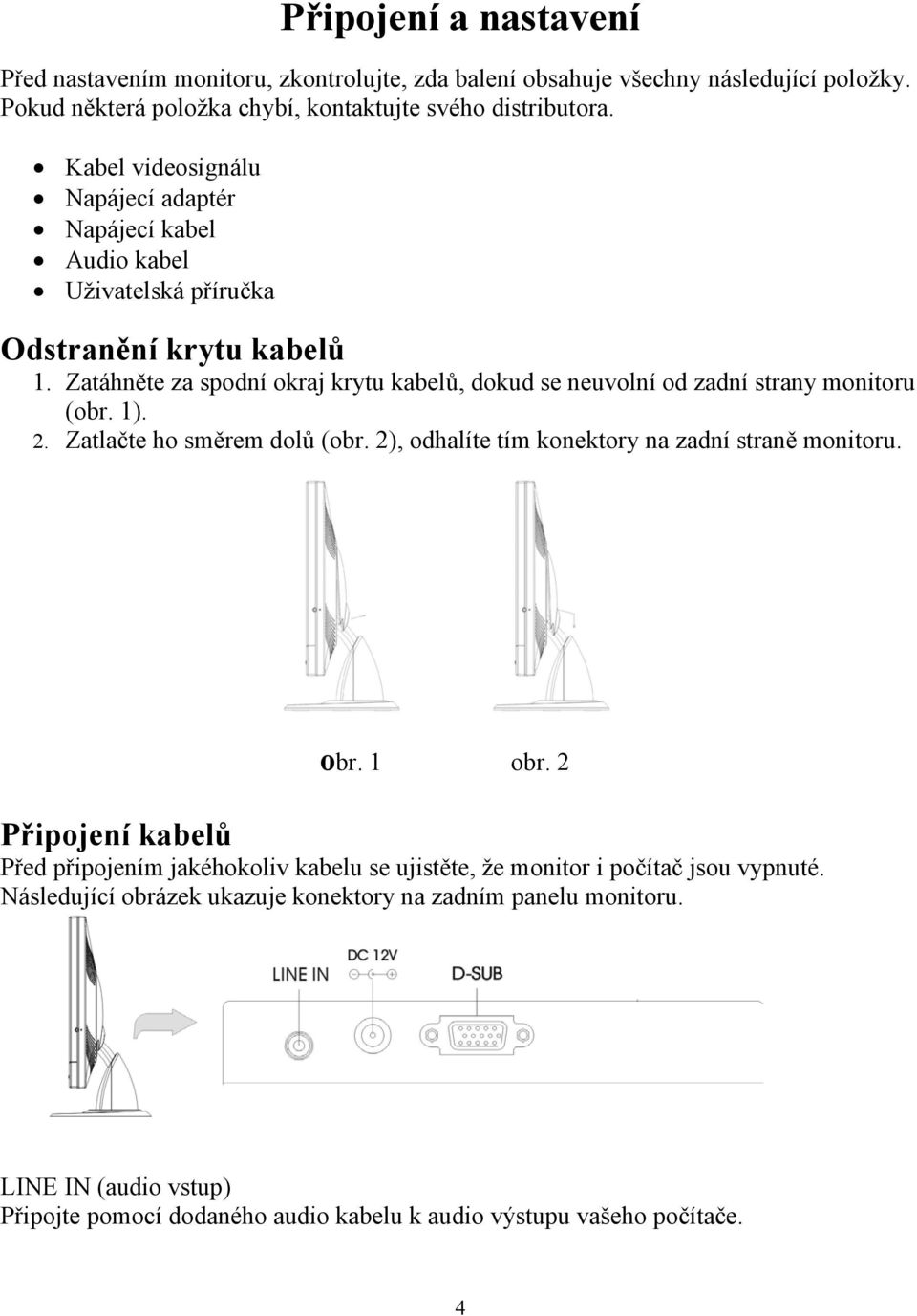

4 Připojení a nastavení Před nastavením monitoru, zkontrolujte, zda balení obsahuje všechny následující položky. Pokud některá položka chybí, kontaktujte svého distributora. Kabel videosignálu Napájecí adaptér Napájecí kabel Audio kabel Uživatelská příručka Odstranění krytu kabelů 1. Zatáhněte za spodní okraj krytu kabelů, dokud se neuvolní od zadní strany monitoru (obr. 1). 2. Zatlačte ho směrem dolů (obr. 2), odhalíte tím konektory na zadní straně monitoru. obr. 1 obr. 2 Připojení kabelů Před připojením jakéhokoliv kabelu se ujistěte, že monitor i počítač jsou vypnuté. Následující obrázek ukazuje konektory na zadním panelu monitoru. LINE IN (audio vstup) Připojte pomocí dodaného audio kabelu k audio výstupu vašeho počítače. 4

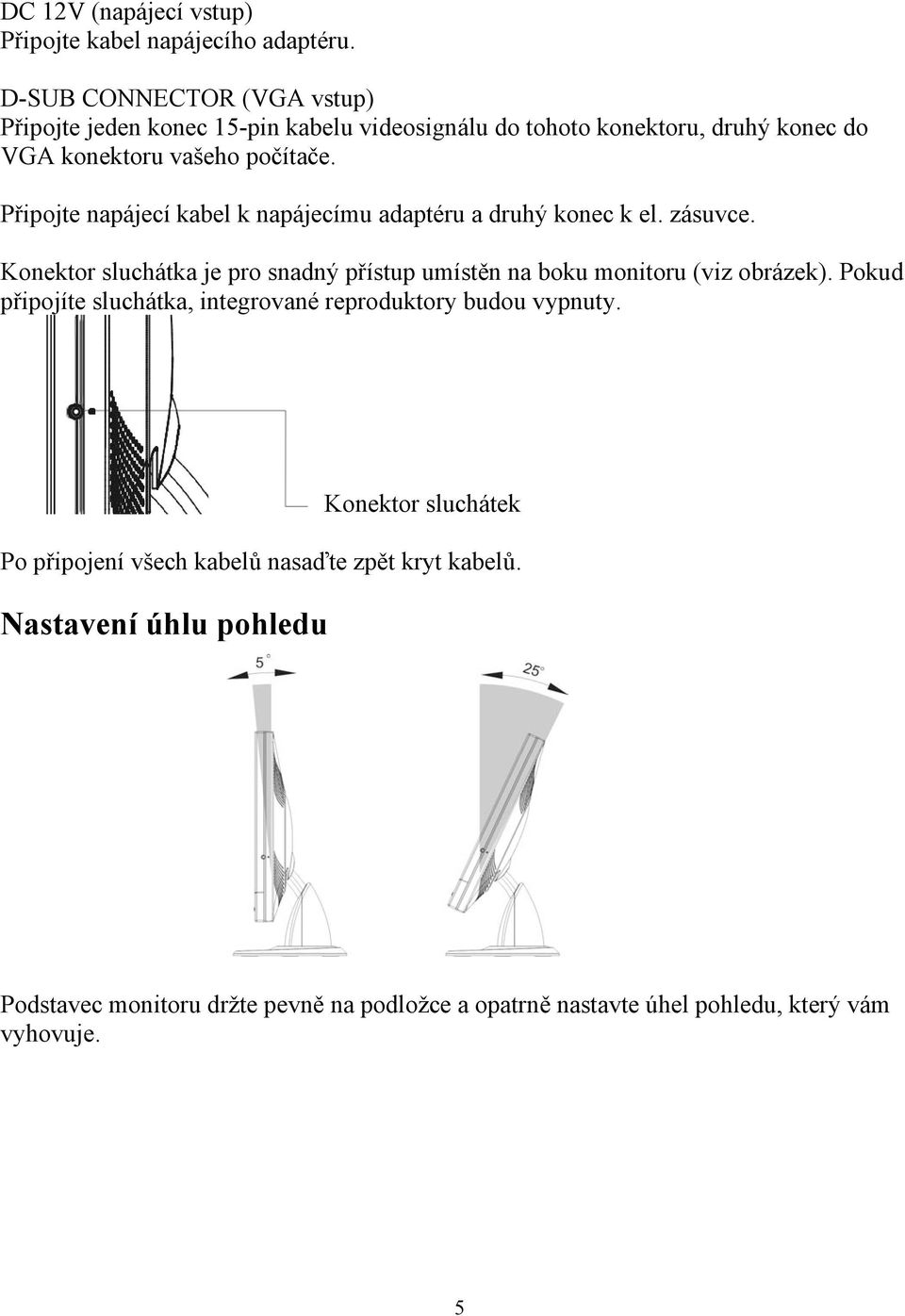

5 DC 12V (napájecí vstup) Připojte kabel napájecího adaptéru. D-SUB CONNECTOR (VGA vstup) Připojte jeden konec 15-pin kabelu videosignálu do tohoto konektoru, druhý konec do VGA konektoru vašeho počítače. Připojte napájecí kabel k napájecímu adaptéru a druhý konec k el. zásuvce. Konektor sluchátka je pro snadný přístup umístěn na boku monitoru (viz obrázek). Pokud připojíte sluchátka, integrované reproduktory budou vypnuty. Konektor sluchátek Po připojení všech kabelů nasaďte zpět kryt kabelů. Nastavení úhlu pohledu Podstavec monitoru držte pevně na podložce a opatrně nastavte úhel pohledu, který vám vyhovuje. 5

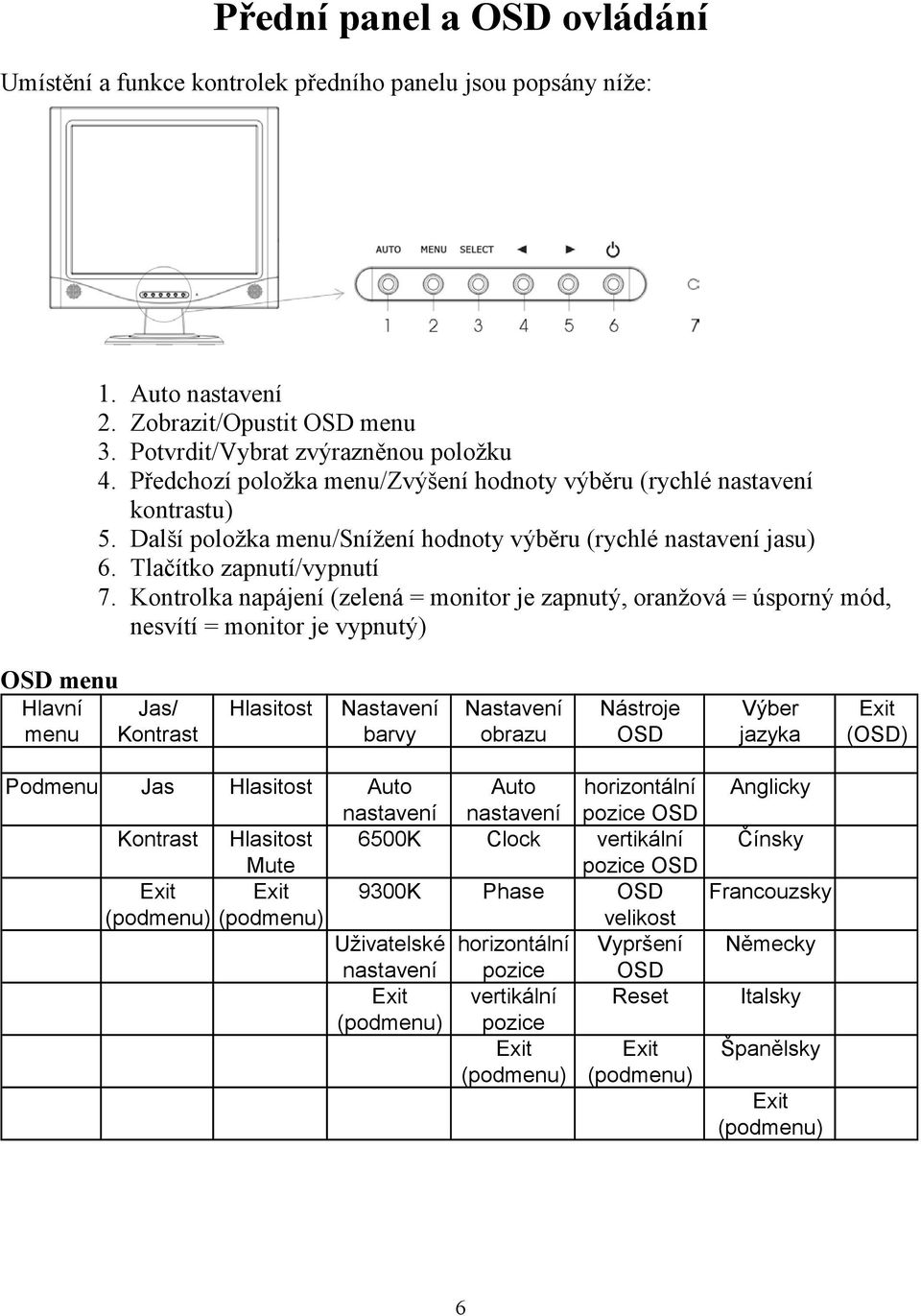

6 Přední panel a OSD ovládání Umístění a funkce kontrolek předního panelu jsou popsány níže: 1. Auto nastavení 2. Zobrazit/Opustit OSD menu 3. Potvrdit/Vybrat zvýrazněnou položku 4. Předchozí položka menu/zvýšení hodnoty výběru (rychlé nastavení kontrastu) 5. Další položka menu/snížení hodnoty výběru (rychlé nastavení jasu) 6. Tlačítko zapnutí/vypnutí 7. Kontrolka napájení (zelená = monitor je zapnutý, oranžová = úsporný mód, nesvítí = monitor je vypnutý) OSD menu Hlavní Jas/ Hlasitost Nastavení Nastavení Nástroje Výber Exit menu Kontrast barvy obrazu OSD jazyka (OSD) Podmenu Jas Hlasitost Auto Auto horizontální Anglicky nastavení nastavení pozice OSD Kontrast Hlasitost 6500K Clock vertikální Čínsky Mute pozice OSD Exit Exit 9300K Phase OSD Francouzsky (podmenu) (podmenu) velikost Uživatelské horizontální Vypršení Německy nastavení pozice OSD Exit vertikální Reset Italsky (podmenu) pozice Exit Exit Španělsky (podmenu) (podmenu) Exit (podmenu) 6

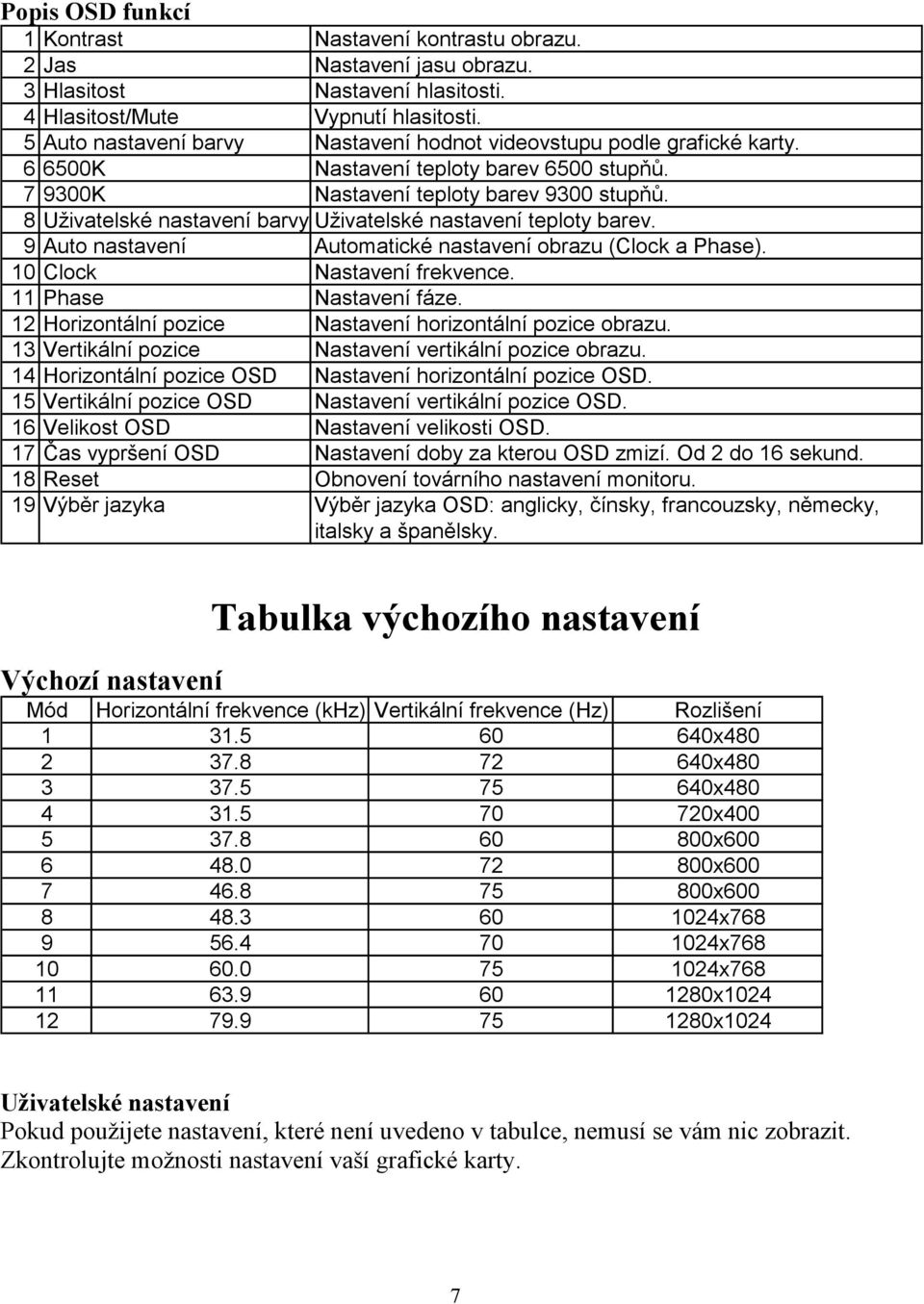

7 Popis OSD funkcí 1 Kontrast Nastavení kontrastu obrazu. 2 Jas Nastavení jasu obrazu. 3 Hlasitost Nastavení hlasitosti. 4 Hlasitost/Mute Vypnutí hlasitosti. 5 Auto nastavení barvy Nastavení hodnot videovstupu podle grafické karty K Nastavení teploty barev 6500 stupňů K Nastavení teploty barev 9300 stupňů. 8 Uživatelské nastavení barvy Uživatelské nastavení teploty barev. 9 Auto nastavení Automatické nastavení obrazu (Clock a Phase). 10 Clock Nastavení frekvence. 11 Phase Nastavení fáze. 12 Horizontální pozice Nastavení horizontální pozice obrazu. 13 Vertikální pozice Nastavení vertikální pozice obrazu. 14 Horizontální pozice OSD Nastavení horizontální pozice OSD. 15 Vertikální pozice OSD Nastavení vertikální pozice OSD. 16 Velikost OSD Nastavení velikosti OSD. 17 Čas vypršení OSD Nastavení doby za kterou OSD zmizí. Od 2 do 16 sekund. 18 Reset Obnovení továrního nastavení monitoru. 19 Výběr jazyka Výběr jazyka OSD: anglicky, čínsky, francouzsky, německy, italsky a španělsky. Tabulka výchozího nastavení Výchozí nastavení Mód Horizontální frekvence (khz) Vertikální frekvence (Hz) Rozlišení x x x x x x x x x x x x1024 Uživatelské nastavení Pokud použijete nastavení, které není uvedeno v tabulce, nemusí se vám nic zobrazit. Zkontrolujte možnosti nastavení vaší grafické karty. 7

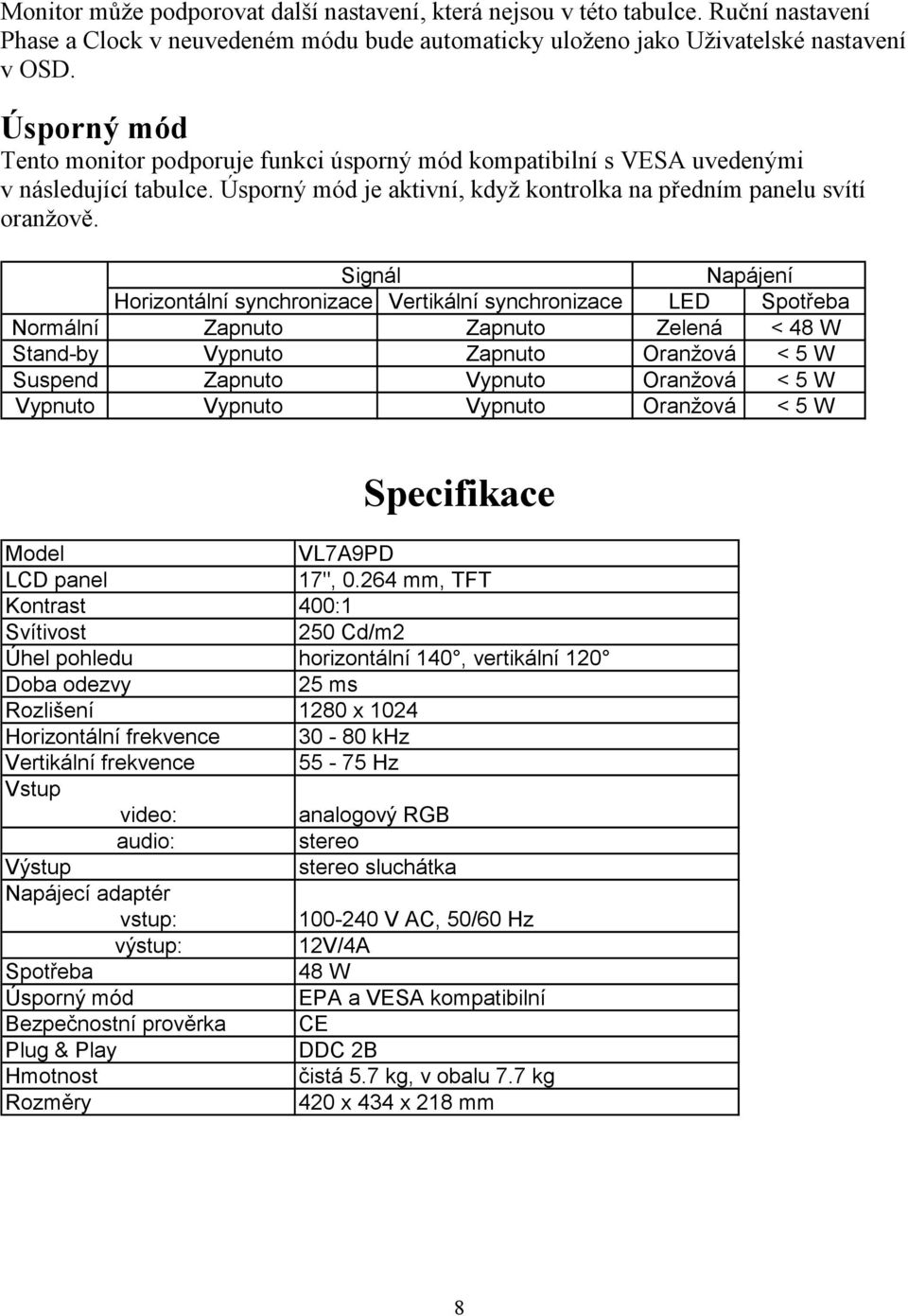

8 Monitor může podporovat další nastavení, která nejsou v této tabulce. Ruční nastavení Phase a Clock v neuvedeném módu bude automaticky uloženo jako Uživatelské nastavení v OSD. Úsporný mód Tento monitor podporuje funkci úsporný mód kompatibilní s VESA uvedenými v následující tabulce. Úsporný mód je aktivní, když kontrolka na předním panelu svítí oranžově. Signál Napájení Horizontální synchronizace Vertikální synchronizace LED Spotřeba Normální Zapnuto Zapnuto Zelená < 48 W Stand-by Vypnuto Zapnuto Oranžová < 5 W Suspend Zapnuto Vypnuto Oranžová < 5 W Vypnuto Vypnuto Vypnuto Oranžová < 5 W Specifikace Model VL7A9PD LCD panel 17", mm, TFT Kontrast 400:1 Svítivost 250 Cd/m2 Úhel pohledu horizontální 140, vertikální 120 Doba odezvy 25 ms Rozlišení 1280 x 1024 Horizontální frekvence khz Vertikální frekvence Hz Vstup video: analogový RGB audio: stereo Výstup stereo sluchátka Napájecí adaptér vstup: V AC, 50/60 Hz výstup: 12V/4A Spotřeba 48 W Úsporný mód EPA a VESA kompatibilní Bezpečnostní prověrka CE Plug & Play DDC 2B Hmotnost čistá 5.7 kg, v obalu 7.7 kg Rozměry 420 x 434 x 218 mm 8

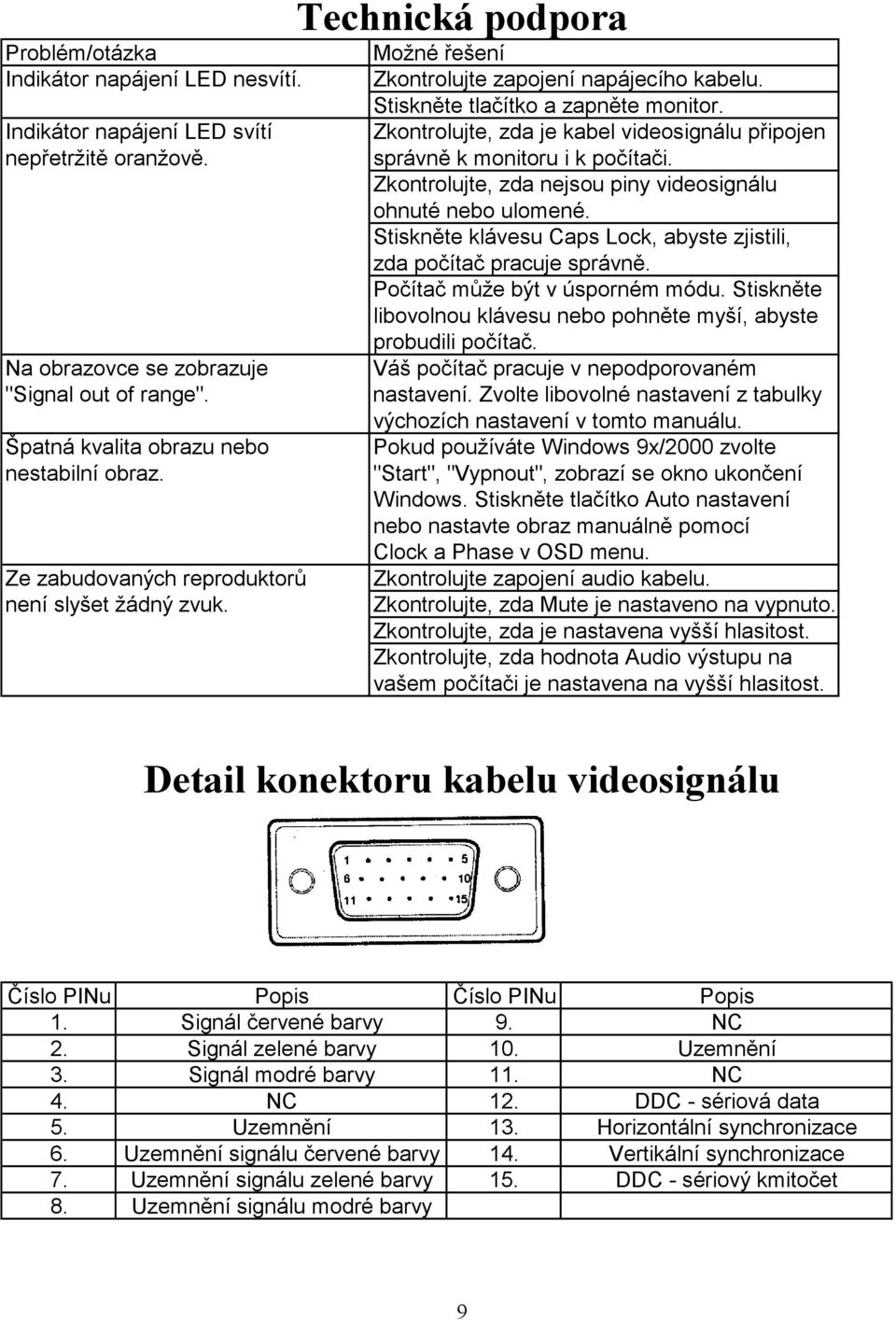

9 Problém/otázka Indikátor napájení LED nesvítí. Indikátor napájení LED svítí nepřetržitě oranžově. Na obrazovce se zobrazuje "Signal out of range". Špatná kvalita obrazu nebo nestabilní obraz. Ze zabudovaných reproduktorů není slyšet žádný zvuk. Technická podpora Možné řešení Zkontrolujte zapojení napájecího kabelu. Stiskněte tlačítko a zapněte monitor. Zkontrolujte, zda je kabel videosignálu připojen správně k monitoru i k počítači. Zkontrolujte, zda nejsou piny videosignálu ohnuté nebo ulomené. Stiskněte klávesu Caps Lock, abyste zjistili, zda počítač pracuje správně. Počítač může být v úsporném módu. Stiskněte libovolnou klávesu nebo pohněte myší, abyste probudili počítač. Váš počítač pracuje v nepodporovaném nastavení. Zvolte libovolné nastavení z tabulky výchozích nastavení v tomto manuálu. Pokud používáte Windows 9x/2000 zvolte "Start", "Vypnout", zobrazí se okno ukončení Windows. Stiskněte tlačítko Auto nastavení nebo nastavte obraz manuálně pomocí Clock a Phase v OSD menu. Zkontrolujte zapojení audio kabelu. Zkontrolujte, zda Mute je nastaveno na vypnuto. Zkontrolujte, zda je nastavena vyšší hlasitost. Zkontrolujte, zda hodnota Audio výstupu na vašem počítači je nastavena na vyšší hlasitost. Detail konektoru kabelu videosignálu Číslo PINu Popis Číslo PINu Popis 1. Signál červené barvy 9. NC 2. Signál zelené barvy 10. Uzemnění 3. Signál modré barvy 11. NC 4. NC 12. DDC - sériová data 5. Uzemnění 13. Horizontální synchronizace 6. Uzemnění signálu červené barvy 14. Vertikální synchronizace 7. Uzemnění signálu zelené barvy 15. DDC - sériový kmitočet 8. Uzemnění signálu modré barvy 9

10 10

11 11

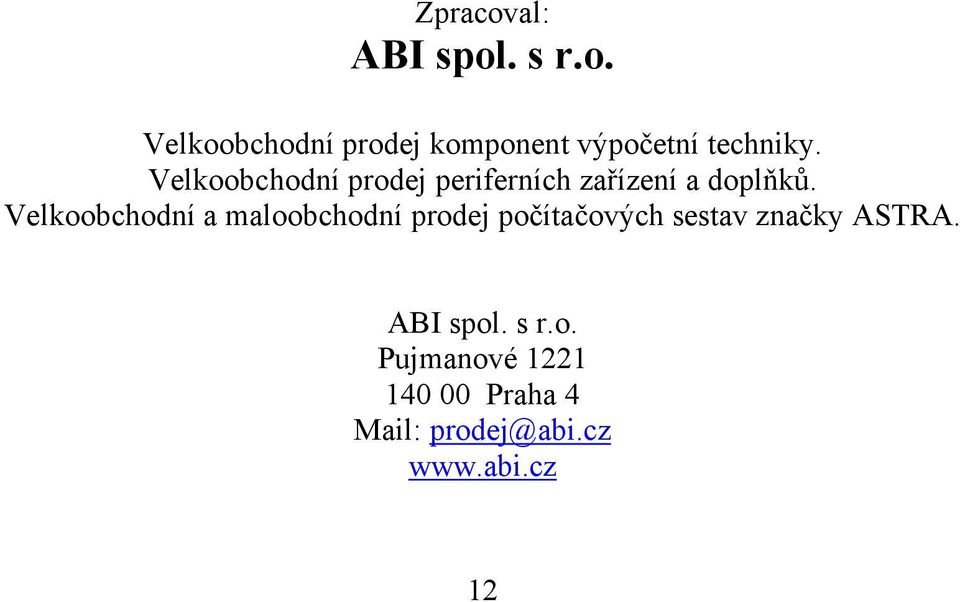

12 Zpracoval: ABI spol. s r.o. Velkoobchodní prodej komponent výpočetní techniky. Velkoobchodní prodej periferních zařízení a doplňků. Velkoobchodní a maloobchodní prodej počítačových sestav značky ASTRA. ABI spol. s r.o. Pujmanové Praha 4 Mail: prodej@abi.cz 12
