1 w w w. e a t o n. c o m Nova AVR 625 Nova AVR 1250 UPS - zdroj nepřerušeného napájení zálohovaného z baterie Instalační a uživatelská příručka

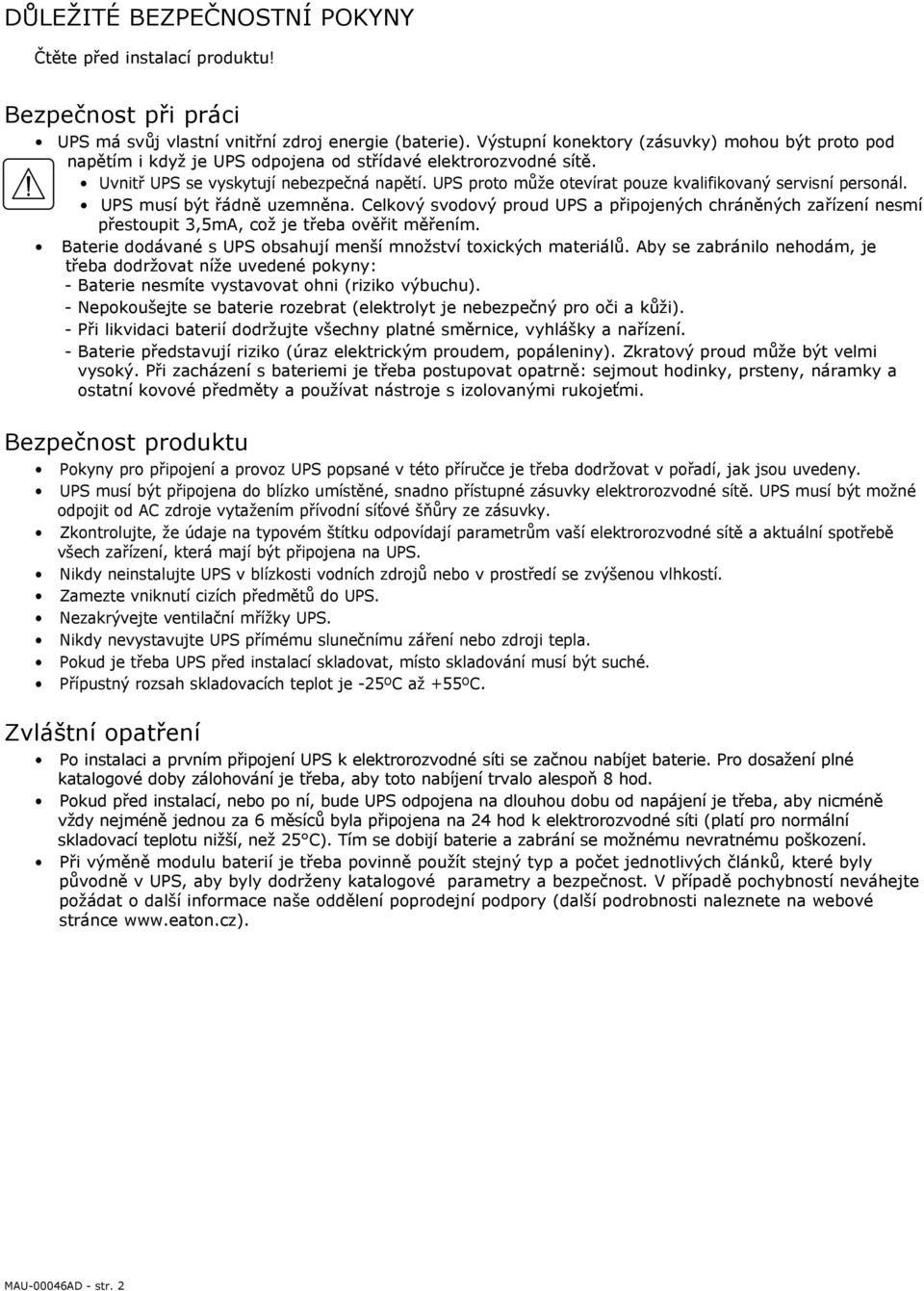

2 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY Čtěte před instalací produktu! Bezpečnost při práci UPS má svůj vlastní vnitřní zdroj energie (baterie). Výstupní konektory (zásuvky) mohou být proto pod napětím i když je UPS odpojena od střídavé elektrorozvodné sítě. Uvnitř UPS se vyskytují nebezpečná napětí. UPS proto může otevírat pouze kvalifikovaný servisní personál. UPS musí být řádně uzemněna. Celkový svodový proud UPS a připojených chráněných zařízení nesmí přestoupit 3,5mA, což je třeba ověřit měřením. Baterie dodávané s UPS obsahují menší množství toxických materiálů. Aby se zabránilo nehodám, je třeba dodržovat níže uvedené pokyny: - Baterie nesmíte vystavovat ohni (riziko výbuchu). - Nepokoušejte se baterie rozebrat (elektrolyt je nebezpečný pro oči a kůži). - Při likvidaci baterií dodržujte všechny platné směrnice, vyhlášky a nařízení. - Baterie představují riziko (úraz elektrickým proudem, popáleniny). Zkratový proud může být velmi vysoký. Při zacházení s bateriemi je třeba postupovat opatrně: sejmout hodinky, prsteny, náramky a ostatní kovové předměty a používat nástroje s izolovanými rukojeťmi. Bezpečnost produktu Pokyny pro připojení a provoz UPS popsané v této příručce je třeba dodržovat v pořadí, jak jsou uvedeny. UPS musí být připojena do blízko umístěné, snadno přístupné zásuvky elektrorozvodné sítě. UPS musí být možné odpojit od AC zdroje vytažením přívodní síťové šňůry ze zásuvky. Zkontrolujte, že údaje na typovém štítku odpovídají parametrům vaší elektrorozvodné sítě a aktuální spotřebě všech zařízení, která mají být připojena na UPS. Nikdy neinstalujte UPS v blízkosti vodních zdrojů nebo v prostředí se zvýšenou vlhkostí. Zamezte vniknutí cizích předmětů do UPS. Nezakrývejte ventilační mřížky UPS. Nikdy nevystavujte UPS přímému slunečnímu záření nebo zdroji tepla. Pokud je třeba UPS před instalací skladovat, místo skladování musí být suché. Přípustný rozsah skladovacích teplot je -25ºC až +55ºC. Zvláštní opatření Po instalaci a prvním připojení UPS k elektrorozvodné síti se začnou nabíjet baterie. Pro dosažení plné katalogové doby zálohování je třeba, aby toto nabíjení trvalo alespoň 8 hod. Pokud před instalací, nebo po ní, bude UPS odpojena na dlouhou dobu od napájení je třeba, aby nicméně vždy nejméně jednou za 6 měsíců byla připojena na 24 hod k elektrorozvodné síti (platí pro normální skladovací teplotu nižší, než 25 C). Tím se dobijí baterie a zabrání se možnému nevratnému poškození. Při výměně modulu baterií je třeba povinně použít stejný typ a počet jednotlivých článků, které byly původně v UPS, aby byly dodrženy katalogové parametry a bezpečnost. V případě pochybností neváhejte požádat o další informace naše oddělení poprodejní podpory (další podrobnosti naleznete na webové stránce MAU-00046AD - str. 2

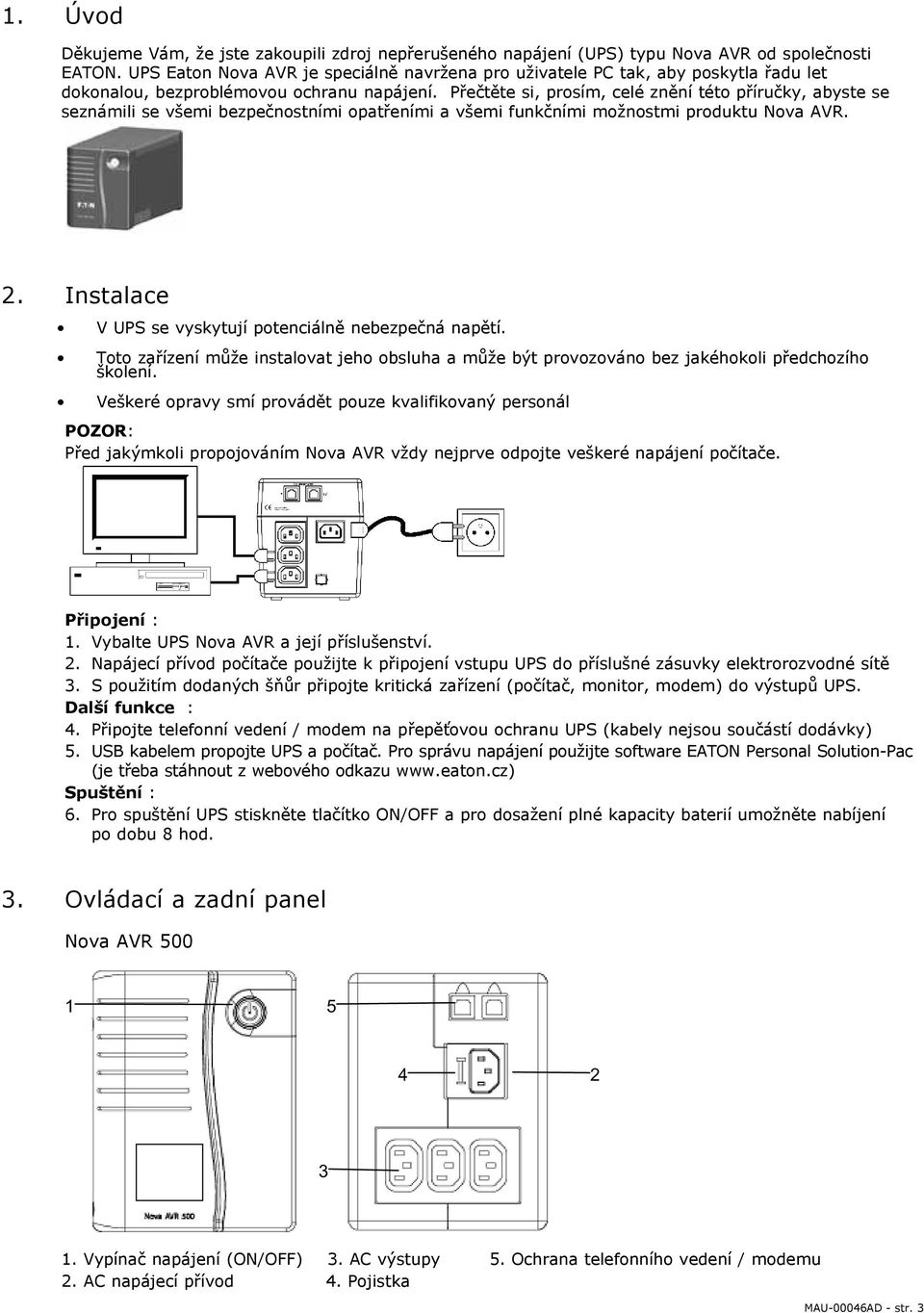

3 1. Úvod Děkujeme Vám, že jste zakoupili zdroj nepřerušeného napájení (UPS) typu Nova AVR od společnosti EATON. UPS Eaton Nova AVR je speciálně navržena pro uživatele PC tak, aby poskytla řadu let dokonalou, bezproblémovou ochranu napájení. Přečtěte si, prosím, celé znění této příručky, abyste se seznámili se všemi bezpečnostními opatřeními a všemi funkčními možnostmi produktu Nova AVR. 2. Instalace V UPS se vyskytují potenciálně nebezpečná napětí. Toto zařízení může instalovat jeho obsluha a může být provozováno bez jakéhokoli předchozího školení. Veškeré opravy smí provádět pouze kvalifikovaný personál POZOR: Před jakýmkoli propojováním Nova AVR vždy nejprve odpojte veškeré napájení počítače. Připojení : 1. Vybalte UPS Nova AVR a její příslušenství. 2. Napájecí přívod počítače použijte k připojení vstupu UPS do příslušné zásuvky elektrorozvodné sítě 3. S použitím dodaných šňůr připojte kritická zařízení (počítač, monitor, modem) do výstupů UPS. Další funkce : 4. Připojte telefonní vedení / modem na přepěťovou ochranu UPS (kabely nejsou součástí dodávky) 5. USB kabelem propojte UPS a počítač. Pro správu napájení použijte software EATON Personal Solution-Pac (je třeba stáhnout z webového odkazu Spuštění : 6. Pro spuštění UPS stiskněte tlačítko ON/OFF a pro dosažení plné kapacity baterií umožněte nabíjení po dobu 8 hod. 3. Ovládací a zadní panel Vypínač napájení (ON/OFF) 3. AC výstupy 5. Ochrana telefonního vedení / modemu 2. AC napájecí přívod 4. Pojistka MAU-00046AD - str. 3

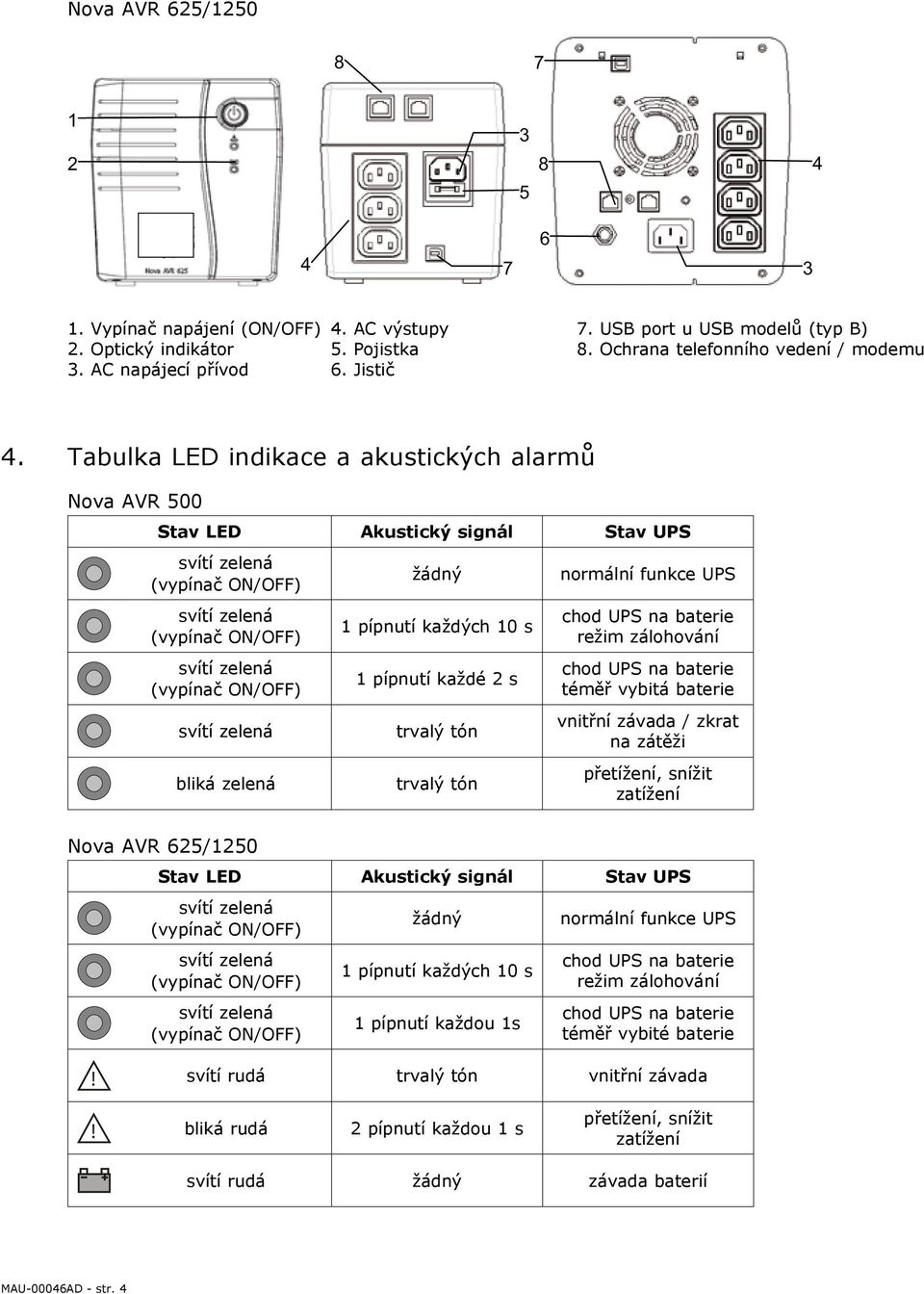

4 Nova AVR 625/ Vypínač napájení (ON/OFF) 4. AC výstupy 7. USB port u USB modelů (typ B) 2. Optický indikátor 5. Pojistka 8. Ochrana telefonního vedení / modemu 3. AC napájecí přívod 6. Jistič 4. Tabulka LED indikace a akustických alarmů Stav LED Akustický signál Stav UPS bliká zelená žádný 1 pípnutí každých 10 s 1 pípnutí každé 2 s trvalý tón trvalý tón normální funkce UPS režim zálohování téměř vybitá baterie vnitřní závada / zkrat na zátěži přetížení, snížit zatížení Nova AVR 625/1250 Stav LED Akustický signál Stav UPS žádný 1 pípnutí každých 10 s 1 pípnutí každou 1s normální funkce UPS režim zálohování téměř vybité baterie! svítí rudá trvalý tón vnitřní závada! bliká rudá 2 pípnutí každou 1 s přetížení, snížit zatížení svítí rudá žádný závada baterií MAU-00046AD - str. 4

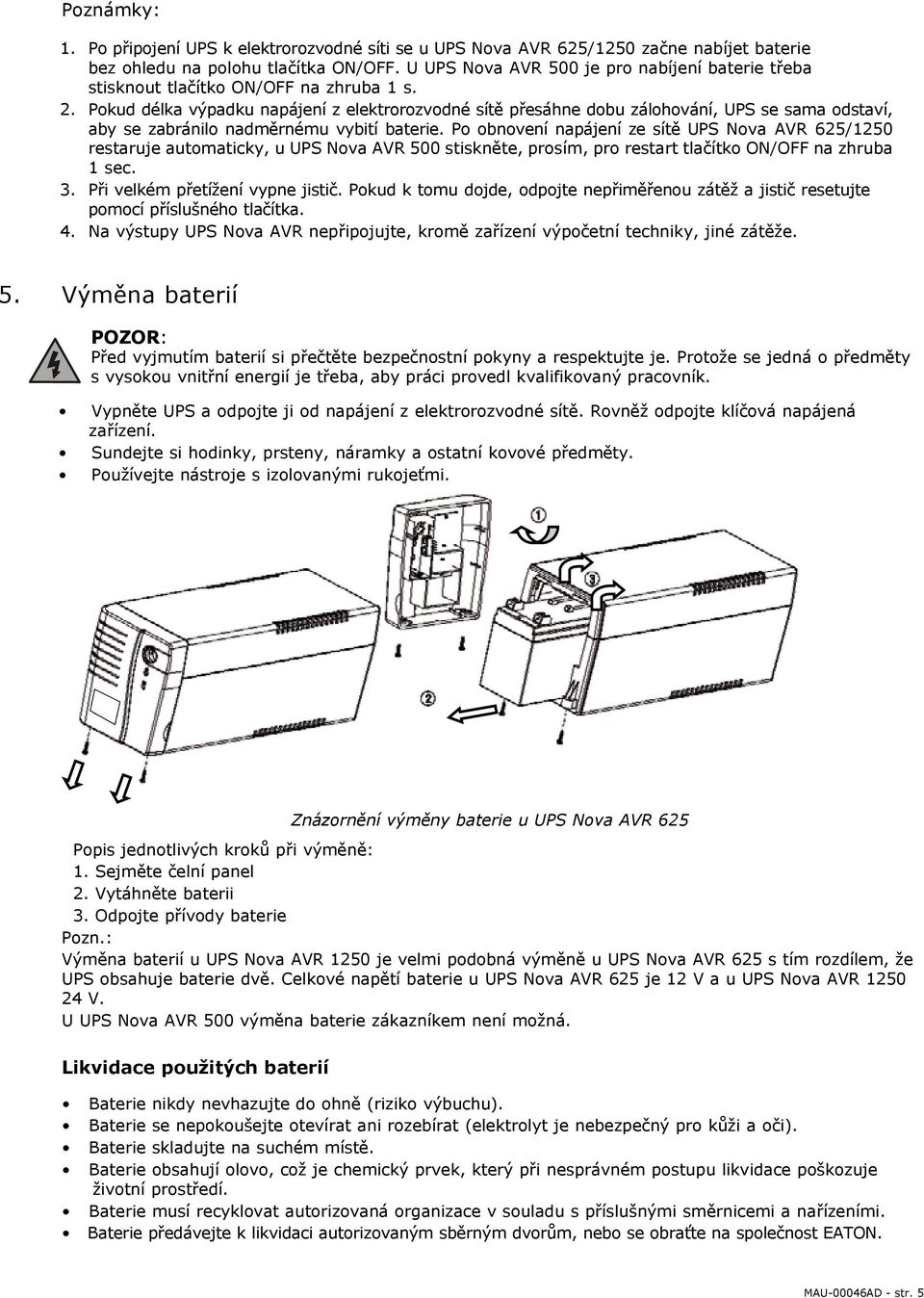

5 Poznámky: 1. Po připojení UPS k elektrorozvodné síti se u UPS Nova AVR 625/1250 začne nabíjet baterie bez ohledu na polohu tlačítka ON/OFF. U UPS je pro nabíjení baterie třeba stisknout tlačítko ON/OFF na zhruba 1 s. 2. Pokud délka výpadku napájení z elektrorozvodné sítě přesáhne dobu zálohování, UPS se sama odstaví, aby se zabránilo nadměrnému vybití baterie. Po obnovení napájení ze sítě UPS Nova AVR 625/1250 restaruje automaticky, u UPS stiskněte, prosím, pro restart tlačítko ON/OFF na zhruba 1 sec. 3. Při velkém přetížení vypne jistič. Pokud k tomu dojde, odpojte nepřiměřenou zátěž a jistič resetujte pomocí příslušného tlačítka. 4. Na výstupy UPS Nova AVR nepřipojujte, kromě zařízení výpočetní techniky, jiné zátěže. 5. Výměna baterií POZOR: Před vyjmutím baterií si přečtěte bezpečnostní pokyny a respektujte je. Protože se jedná o předměty s vysokou vnitřní energií je třeba, aby práci provedl kvalifikovaný pracovník. Vypněte UPS a odpojte ji od napájení z elektrorozvodné sítě. Rovněž odpojte klíčová napájená zařízení. Sundejte si hodinky, prsteny, náramky a ostatní kovové předměty. Používejte nástroje s izolovanými rukojeťmi. Znázornění výměny baterie u UPS Nova AVR 625 Popis jednotlivých kroků při výměně: 1. Sejměte čelní panel 2. Vytáhněte baterii 3. Odpojte přívody baterie Pozn.: Výměna baterií u UPS Nova AVR 1250 je velmi podobná výměně u UPS Nova AVR 625 s tím rozdílem, že UPS obsahuje baterie dvě. Celkové napětí baterie u UPS Nova AVR 625 je 12 V a u UPS Nova AVR V. U UPS výměna baterie zákazníkem není možná. Likvidace použitých baterií Baterie nikdy nevhazujte do ohně (riziko výbuchu). Baterie se nepokoušejte otevírat ani rozebírat (elektrolyt je nebezpečný pro kůži a oči). Baterie skladujte na suchém místě. Baterie obsahují olovo, což je chemický prvek, který při nesprávném postupu likvidace poškozuje životní prostředí. Baterie musí recyklovat autorizovaná organizace v souladu s příslušnými směrnicemi a nařízeními. Baterie předávejte k likvidaci autorizovaným sběrným dvorům, nebo se obraťte na společnost EATON. MAU-00046AD - str. 5

6 6. Technické parametry a technická specifikace produktu Nova AVR 625 Nova AVR 1250 Zdánlivý výkon --- VA 500VA 625VA 1250VA Činný výkon --- W 250W 360W 660W Rozsah vstupního napětí V±5% V±5% V±5% Výstupní nap. při napájení ze sítě Výstupní napětí v režimu zálohování V±3% V±3% V±3% 230V + 15/-20% ( V) 230V + 15/-20% ( V) 230V + 15/-20% ( V) Výstupní kmitočet v režimu zálohování 50/60Hz±1Hz 50/60Hz±1Hz 50/60Hz±1Hz Ochrana proti nadměrnému vybití 4 h 4 h 4 h Doba zálohování 10 minut pro 1 sadu PC 15 minut pro 1 sadu PC 15 minut pro 1 sadu PC Tvar výstupního napětí semi-sinusoida semi-sinusoida semi-sinusoida Vstupní/Výstupní šňůra IEC 10A IEC 10A IEC 10A Jištění na vstupu pojistka 5A/250V pojistka 5A/250V jistič 10A/250V Doba nabíjení 8 h pro dosažení 80% kapacity po celk. vybití Baterie hermeticky uzavřené olověné aku 12V/4,5Ah x 1 8 h pro dosažení 80% kapacity po celk. vybití hermeticky uzavřené olověné aku 12V/7,2Ah x 1 8 h pro dosažení 80% kapacity po celk. vybití hermeticky uzavřené olověné aku 12V/7,2Ah x 2 Rozsah provozních teplot 0-40 C 0-40 C 0-40 C Relativní vlhkost 10-90% 10-90% 10-90% Rozměry 113 x 241 x 145mm x 125 x 143 mm x 170 x 188 mm Hmotnost 4,6 kg 5,9 kg 11,2 kg 7. Odstraňování problémů Situace Zelená LED nesvítí, výstup UPS je bez napětí Krátká, nebo žádná doba zálohování Zelená LED svítí a alarm pípá trvalým tónem Zelená LED bliká a alarm pípá trvalým tónem Postup Zkontrolujte, zda je UPS správně zapojena do zásuvky elektrorozvodné sítě a na 1 s stiskněte tlačítko ON/OFF. Nabíjejte UPS po dobu 8 h a znovu zkontrolujte. 1. Možná vnitřní porucha UPS. Restartujte UPS. Pokud zelená LED stále svítí a alarm nepřerušeně pípá, zavolejte servisní službu. 2. Zkontrolujte zda není zkrat na zátěži. Zátěž odpojte a restartujte UPS. Pokud se UPS nevrátí do normálu zavolejte servisní službu. UPS je mírně, nebo značně přetížena, snižte zatížení. Je-li to třeba resetujte jistič, nebo vyměňte pojistku UPS. Nova AVR 625/1250! Situace Zelená LED nesvítí, výstup UPS je bez napětí Krátká, nebo žádná doba zálohování Svítí rudá LED a alarm pípá trvalým tónem Postup Zkontrolujte, zda je UPS správně zapojena do zásuvky elektrorozvodné sítě a tlačítko vypínače je v poloze ON Nabíjejte UPS po dobu 8 h a znovu zkontrolujte dobu zálohování. Pokud je nadále krátká uvažujte o výměně baterií. Možná vnitřní porucha UPS. Restartujte UPS. Pokud rudá LED stále svítí, zavolejte servisní službu.! Bliká rudá LED a alarm pípá 2x za 1 s Rudá LED svítí UPS je mírně, nebo značně přetížena, snižte zatížení. Je-li to třeba resetujte jistič, nebo vyměňte pojistku UPS. Porucha baterie. Nabijte baterii. Pokud porucha přetrvává vyměňte baterii. MAU-00046AD - str. 6 Veškeré informace a rady naleznete na naší webové stránce nebo se obraťte na poprodejní servis EATON.
