1 DC18RA Rychlonabíječka Návod k obsluze

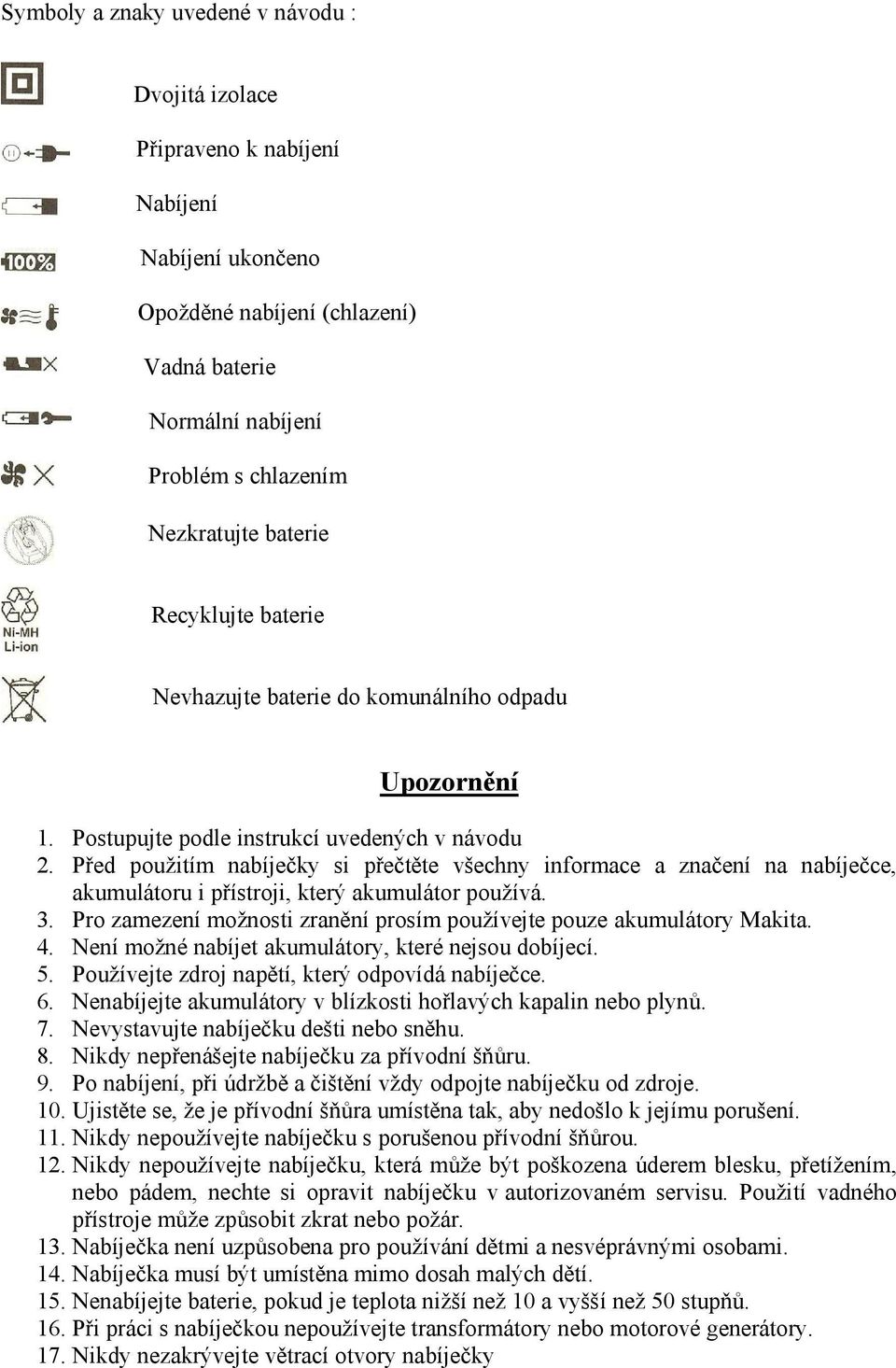

2 Symboly a znaky uvedené v návodu : Dvojitá izolace Připraveno k nabíjení Nabíjení Nabíjení ukončeno Opožděné nabíjení (chlazení) Vadná baterie Normální nabíjení Problém s chlazením Nezkratujte baterie Recyklujte baterie Nevhazujte baterie do komunálního odpadu Upozornění 1. Postupujte podle instrukcí uvedených v návodu 2. Před použitím nabíječky si přečtěte všechny informace a značení na nabíječce, akumulátoru i přístroji, který akumulátor používá. 3. Pro zamezení možnosti zranění prosím používejte pouze akumulátory Makita. 4. Není možné nabíjet akumulátory, které nejsou dobíjecí. 5. Používejte zdroj napětí, který odpovídá nabíječce. 6. Nenabíjejte akumulátory v blízkosti hořlavých kapalin nebo plynů. 7. Nevystavujte nabíječku dešti nebo sněhu. 8. Nikdy nepřenášejte nabíječku za přívodní šňůru. 9. Po nabíjení, při údržbě a čištění vždy odpojte nabíječku od zdroje. 10. Ujistěte se, že je přívodní šňůra umístěna tak, aby nedošlo k jejímu porušení. 11. Nikdy nepoužívejte nabíječku s porušenou přívodní šňůrou. 12. Nikdy nepoužívejte nabíječku, která může být poškozena úderem blesku, přetížením, nebo pádem, nechte si opravit nabíječku v autorizovaném servisu. Použití vadného přístroje může způsobit zkrat nebo požár. 13. Nabíječka není uzpůsobena pro používání dětmi a nesvéprávnými osobami. 14. Nabíječka musí být umístěna mimo dosah malých dětí. 15. Nenabíjejte baterie, pokud je teplota nižší než 10 a vyšší než 50 stupňů. 16. Při práci s nabíječkou nepoužívejte transformátory nebo motorové generátory. 17. Nikdy nezakrývejte větrací otvory nabíječky

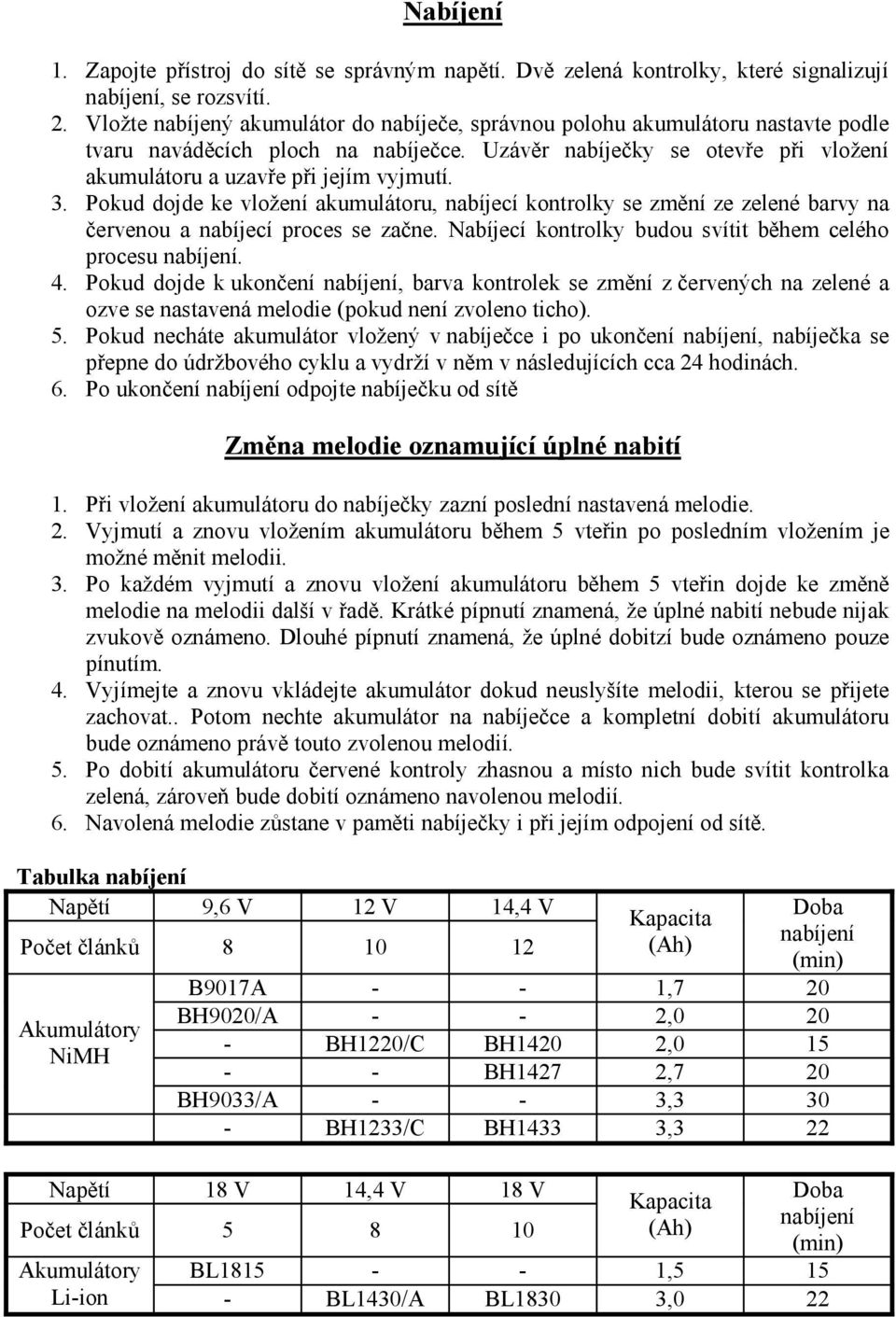

3 Nabíjení 1. Zapojte přístroj do sítě se správným napětí. Dvě zelená kontrolky, které signalizují nabíjení, se rozsvítí. 2. Vložte nabíjený akumulátor do nabíječe, správnou polohu akumulátoru nastavte podle tvaru naváděcích ploch na nabíječce. Uzávěr nabíječky se otevře při vložení akumulátoru a uzavře při jejím vyjmutí. 3. Pokud dojde ke vložení akumulátoru, nabíjecí kontrolky se změní ze zelené barvy na červenou a nabíjecí proces se začne. Nabíjecí kontrolky budou svítit během celého procesu nabíjení. 4. Pokud dojde k ukončení nabíjení, barva kontrolek se změní z červených na zelené a ozve se nastavená melodie (pokud není zvoleno ticho). 5. Pokud necháte akumulátor vložený v nabíječce i po ukončení nabíjení, nabíječka se přepne do údržbového cyklu a vydrží v něm v následujících cca 24 hodinách. 6. Po ukončení nabíjení odpojte nabíječku od sítě Změna melodie oznamující úplné nabití 1. Při vložení akumulátoru do nabíječky zazní poslední nastavená melodie. 2. Vyjmutí a znovu vložením akumulátoru během 5 vteřin po posledním vložením je možné měnit melodii. 3. Po každém vyjmutí a znovu vložení akumulátoru během 5 vteřin dojde ke změně melodie na melodii další v řadě. Krátké pípnutí znamená, že úplné nabití nebude nijak zvukově oznámeno. Dlouhé pípnutí znamená, že úplné dobitzí bude oznámeno pouze pínutím. 4. Vyjímejte a znovu vkládejte akumulátor dokud neuslyšíte melodii, kterou se přijete zachovat.. Potom nechte akumulátor na nabíječce a kompletní dobití akumulátoru bude oznámeno právě touto zvolenou melodií. 5. Po dobití akumulátoru červené kontroly zhasnou a místo nich bude svítit kontrolka zelená, zároveň bude dobití oznámeno navolenou melodií. 6. Navolená melodie zůstane v paměti nabíječky i při jejím odpojení od sítě. Tabulka nabíjení Napětí 9,6 V 12 V 14,4 V Počet článků Akumulátory NiMH Kapacita (Ah) Doba nabíjení (min) B9017A - - 1,7 20 BH9020/A - - 2, BH1220/C BH1420 2, BH1427 2,7 20 BH9033/A - - 3, BH1233/C BH1433 3,3 22 Napětí 18 V 14,4 V 18 V Počet článků Kapacita (Ah) Doba nabíjení (min) Akumulátory BL ,5 15 Li-ion - BL1430/A BL1830 3,0 22

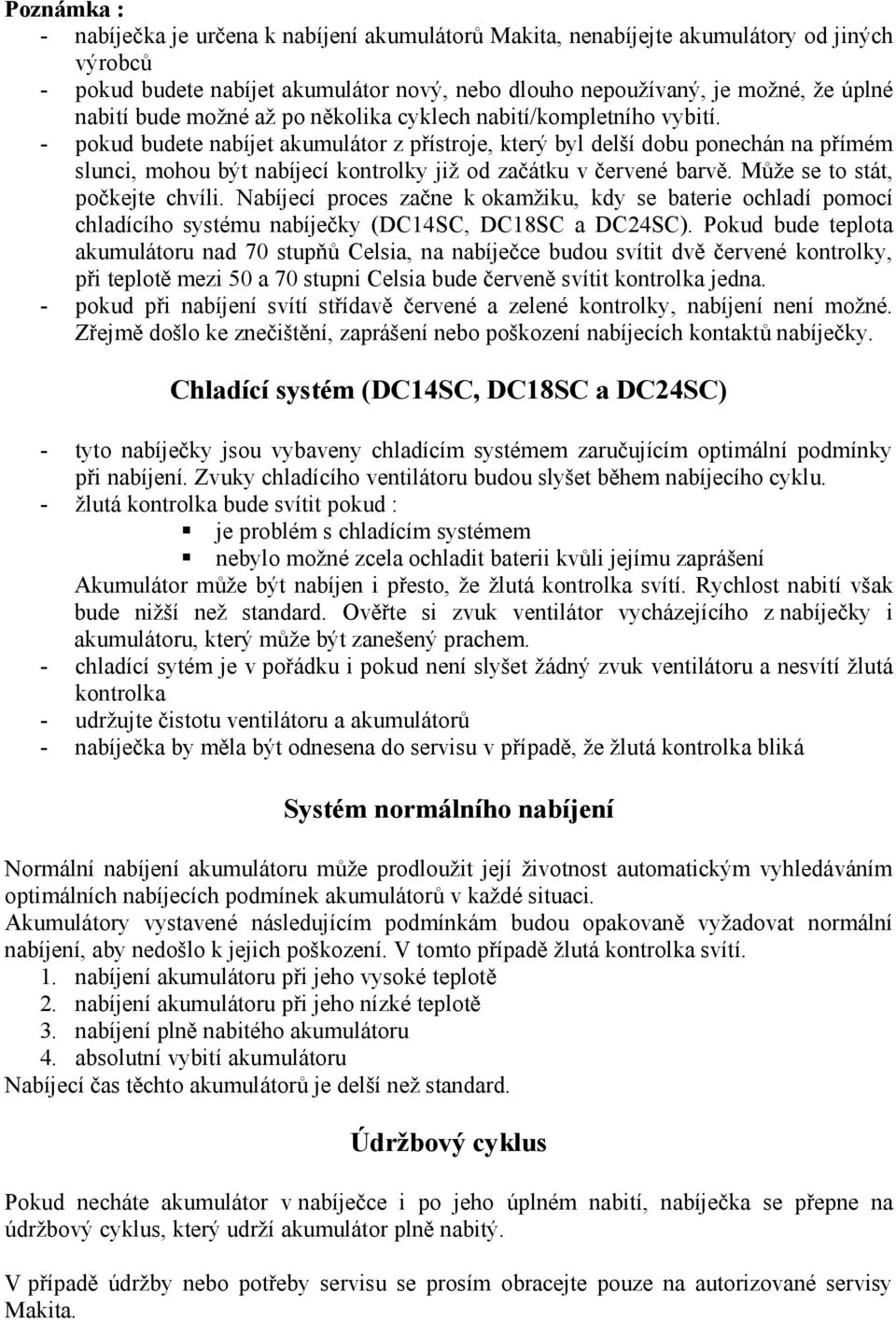

4 Poznámka : - nabíječka je určena k nabíjení akumulátorů Makita, nenabíjejte akumulátory od jiných výrobců - pokud budete nabíjet akumulátor nový, nebo dlouho nepoužívaný, je možné, že úplné nabití bude možné až po několika cyklech nabití/kompletního vybití. - pokud budete nabíjet akumulátor z přístroje, který byl delší dobu ponechán na přímém slunci, mohou být nabíjecí kontrolky již od začátku v červené barvě. Může se to stát, počkejte chvíli. Nabíjecí proces začne k okamžiku, kdy se baterie ochladí pomocí chladícího systému nabíječky (DC14 SC, DC18SC a DC24SC). Pokud bude teplota akumulátoru nad 70 stupňů Celsia, na nabíječce budou svítit dvě červené kontrolky, při teplotě mezi 50 a 70 stupni Celsia bude červeně svítit kontrolka jedna. - pokud při nabíjení svítí střídavě červené a zelené kontrolky, nabíjení není možné. Zřejmě došlo ke znečištění, zaprášení nebo poškození nabíjecích kontaktů nabíječky. Chladící systém (DC14SC, DC18SC a DC24SC) - tyto nabíječky jsou vybaveny chladícím systémem zaručujícím optimální podmínky při nabíjení. Zvuky chladícího ventilátoru budou slyšet během nabíjecího cyklu. - žlutá kontrolka bude svítit pokud : je problém s chladícím systémem nebylo možné zcela ochladit baterii kvůli jejímu zaprášení Akumulátor může být nabíjen i přesto, že žlutá kontrolka svítí. Rychlost nabití však bude nižší než standard. Ověřte si zvuk ventilátor vycházejícího z nabíječky i akumulátoru, který může být zanešený prachem. - chladící sytém je v pořádku i pokud není slyšet žádný zvuk ventilátoru a nesvítí žlutá kontrolka - udržujte čistotu ventilátoru a akumulátorů - nabíječka by měla být odnesena do servisu v případě, že žlutá kontrolka bliká Systém normálního nabíjení Normální nabíjení akumulátoru může prodloužit její životnost automatickým vyhledáváním optimálních nabíjecích podmínek akumulátorů v každé situaci. Akumulátory vystavené následujícím podmínkám budou opakovaně vyžadovat normální nabíjení, aby nedošlo k jejich poškození. V tomto případě žlutá kontrolka svítí. 1. nabíjení akumulátoru při jeho vysoké teplotě 2. nabíjení akumulátoru při jeho nízké teplotě 3. nabíjení plně nabitého akumulátoru 4. absolutní vybití akumulátoru Nabíjecí čas těchto akumulátorů je delší než standard. Údržbový cyklus Pokud necháte akumulátor v nabíječce i po jeho úplném nabití, nabíječka se přepne na údržbový cyklus, který udrží akumulátor plně nabitý. V případě údržby nebo potřeby servisu se prosím obracejte pouze na autorizované servisy Makita.

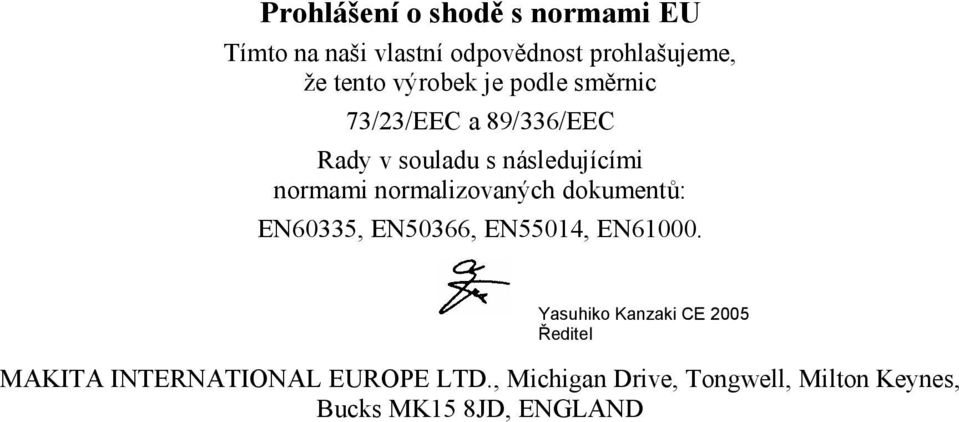

5 Prohlášení o shodě s normami EU Tímto na naši vlastní odpovědnost prohlašujeme, že tento výrobek je podle směrnic 73/23/EEC a 89/336/EEC Rady v souladu s následujícími normami normalizovaných dokumentů: EN60335, EN50366, EN55014, EN Yasuhiko Kanzaki CE 2005 Ředitel MAKITA INTERNATIONAL EUROPE LTD., Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, ENGLAND
