1 č. výr Návod k použití Preventivní opatření v provozu Všeobecné bezpečnostní pokyny VÝSTRAHA 1. Uvažované pracovní prostředí. Nástroje nevystavujte dešti. Nepoužívejte nástroje v páře nebo ve vlhkém prostředí: Pracovní prostředí uchovávejte v čistotě a mějte je dobře osvětlené. Nástroje nepoužívejte v přítomnosti hořlavých kapalin nebo plynů. 2. Chraňte se proti úrazu elektrickým proudem. Vyvarujte se styku těla s uzemněnými plochami nebo plochami spojenými se zemí. 3. Chraňte před dětmi. Nenechte cizí osoby dotýkat se nástrojů nebo prodlužovací šňůry. Všechny cizí osoby se musí zdržovat mimo pracovní prostor. 4. Nepoužívané nástroje uložte. Pokud se nástroj nepoužívá, měl by se uložit na suché a uzavřené místo, mimo dosah dětí. 5. Netlačte na nástroj přílišnou silou. Práce bude lepší a bezpečnější při rychlosti, pro kterou byl nástroj vyroben. 6. Buďte ostražití. Dávejte pozor na to, co děláte: Používejte zdravý rozum. S nástrojem nepracujte, pokud jste unaveni. Zkontrolujte, zda nejsou díly poškozené. Před dalším použitím nástroje pečlivě zkontrolujte, zda není poškozen kryt nebo jiný díl, abyste se přesvědčili o tom, zda bude pracovat správně a plnit určenou funkci. str. 1 (14)

2 7. Zkontrolujte vyrovnání a zanášení pohybujících se dílů, prasknutí dílů, montáž a jakýkoliv jiný stav, který by mohl ovlivnit provoz přístroje. 8. Nezatlačujte nýty bez součásti. 9. Nemiřte nýtovačkou na osoby nebo zvířata. Při vymrštění nýtu by mohlo dojít ke zranění. 10. Kryt nebo jiné díly, které jsou poškozeny, je třeba nechat řádně opravit nebo vyměnit oprávněným servisním střediskem, pokud není v tomto návodu k obsluze uvedeno jinak. Vadné spínače nechte vyměnit oprávněným servisním střediskem. Nepoužívejte nástroj, pokud jej nelze zapnout spínačem. 11. K tomu, aby byla zajištěna projektovaná provozní neporušenost mechanických nástrojů, nesejímejte instalovaný kryt nebo šrouby. 12. Používejte svůj nástroj při nižším výkonu, než který je uveden na typovém štítku, jinak by mohlo dojít k narušení finálního vzhledu a snížení provozní účinnosti z důvodu přetížení motoru. 13. Neotírejte plastové díly rozpouštědlem. Rozpouštědla, jako např. benzín, ředidlo, benzen, tetrachlormetan, líh, čpavek a olej s obsahem chlorových přísad, mohou způsobit poškození a popraskání plastových dílů. Těmito rozpouštědly je neotírejte. Plastové díly otírejte měkkou utěrkou mírně zvlhčenou mýdlovou vodou. 14. Při provozu prosím používejte ochranu uší, masku a ochranné brýle. 15. Nepřetěžujte sami sebe. Řádná opora a rovnováha umožní lepší ovládání nástroje v neočekávaných situacích. Bezpečnostní pokyny pro produkt VÝSTRAHA 1. Před prováděním nastavení, výměnou příslušenství nebo ukládání nástroje od něj odpojte jednotku akumulátoru nebo přepněte hlavní vypínač do blokované nebo vypnuté polohy. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nástroje. 2. Před zapnutím nástroje vyjměte stavěcí klíny nebo maticové klíče. Maticový klíč nebo klín, které zůstanou připojeny na otáčejícím se dílu nástroje, mohou způsobit úraz. 3. K zajištění a podpoře součásti na stabilním podkladu použijte svorky nebo jiný praktický způsob. Držení součásti rukou nebo proti tělu je nestabilní a může vést ke ztrátě kontroly. 4. O nástroje řádně pečujte. Udržujte řezné nástroje ostré a čisté. Řádně udržované nástroje s ostrými řeznými hranami jsou méně náchylné k uváznutí a snadněji se ovládají. 5. Používejte pouze příslušenství, která výrobce doporučil pro Váš model. Příslušenství vhodná pro jeden nástroj mohou při použití u jiného nástroje znamenat nebezpečí zranění. Důležité bezpečnostní pokyny pro nabíječku a jednotku akumulátoru VÝSTRAHA 1. Upozornění: Riziko zranění lze snížit nabíjením pouze určitých typů nabíjecích akumulátorových jednotek. Jiné typy akumulátorových jednotek mohou explodovat a způsobit úraz a poškodit zařízení. 2. Před použitím nabíječky si přečtěte všechny pokyny a varovné značky na jednotkách akumulátorů a nabíječkách. 3. Nabíječku nevystavujte dešti nebo sněhu. 4. Ke snížení rizika poškození elektrické zástrčky a šňůry netahejte při odpojování nabíječky přímo za šňůru, tahejte za zástrčku. 5. Použití přídavného zařízení, které nedoporučuje nebo neprodává výrobce nabíječky, může mít za následek požár, úraz elektrickým proudem nebo zranění osob. str. 2 (14)

3 6. Ujistěte se o tom, že je šňůra umístěna tak, aby na ni nemohl někdo stoupnout, zakopnout o ni nebo na ni narazit, případně si způsobit jinou újmu nebo problém. 7. Neprovozujte nabíječku s poškozenou šňůrou nebo zástrčkou. Tyto díly ihned vyměňte. 8. Neprovozujte nabíječku, pokud byla poškozena prudkým nárazem, pádem, nebo jakýmkoliv jiným způsobem. Pokud k tomu dojde, obraťte se na kvalifikované středisko. 9. Před údržbou nebo čistěním vytáhněte zástrčku nabíječku ze zásuvky. Snížíte tím riziko úrazu elektrickým proudem. Vypnutí ovládacích prvků toto riziko nesníží. 10. Nerozebírejte nabíječku nebo jednotku akumulátoru, v případě nutné opravy ji předejte kvalifikovanému servisnímu středisku. Nesprávná montáž může mít za následek riziko úrazu elektrickým proudem nebo požár. Další bezpečnostní pravidla pro nabíječku a akumulátorovou baterii VÝSTRAHA 1. Nenabíjejte akumulátorovou baterii v případě poklesu teplot pod 10 C nebo zvýšení nad 40 C. 2. Nepokoušejte se používat regulační transformátor, generátor spalovacího motoru nebo napájecí zásuvku DC. 3. Nedovolte, aby došlo k zakrytí nebo ucpání větracích otvorů nabíječky. 4. Pokud jednotku akumulátoru nepoužíváte, vždy zakryjte její svorky krytem. 5. Nezkratujte jednotku akumulátoru. 6. Nedotýkejte se svorek vodivým předmětem. 7. Neskladujte akumulátorovou baterii v nádobě s jinými kovovými předměty, jako jsou např. hřebíky, mince atd. 8. Nevystavujte akumulátorovou baterii vodě a dešti. Zkrat jednotky akumulátoru může způsobit průtok vysokého proudu, přehřátí, možné popáleniny a dokonce poruchu. 9. Neskladujte přístroj a jednotku akumulátoru na místech, kde může teplota dosáhnout nebo překročit 50 C. 10. Jednotku akumulátoru nevhazujte do ohně, ani v případě, že je vážně poškozena nebo zcela opotřebena. Jednotka akumulátoru může v ohni explodovat. 11. Dávejte pozor, aby jednotka akumulátoru nespadla, nebyla vystavena otřesům, nebo nárazu. 12. Nenabíjejte ji uvnitř krabice nebo nádoby jakéhokoliv druhu. Jednotka akumulátoru se musí při nabíjení umístit do dobře větrané místnosti. 13. Neponechávejte akumulátory bez použití po dlouhou dobu. Akumulátor nabijte vždy po 3~6 měsících a před uskladněním nabijte akumulátor Li-Ion na 40~80 % jeho kapacity. 14. Akumulátory Li-Ion jsou citlivé na vysoké teploty a měly by se uchovávat v chladu, suchu a mimo dosah přímého slunečního světla. Ideální teplota pro provoz a skladování je nižší než 25 C. 15. Pro prodloužení životnosti je akumulátor Li-Ion konstruován s ochrannou funkcí, která vypne výkon. V níže popsaném případě se při použití tohoto produktu, dokonce i při stisknutém spínači, může zastavit motor. Není to porucha, je to výsledek ochranné funkce. Pokud je baterie téměř vybita, motor se zastaví. Pokud je nástroj přetížen, motor se může zastavit. V takovém případě uvolněte spínač nástroje a odstraňte příčinu přetížení. Poté můžete nástroj znovu použít. Pokud se akumulátor při přetížení přehřeje, akumulátorový pohon se může zastavit. V takovém případě přestaňte akumulátor používat a ponechte jej vychladnout. Poté můžete nástroj znovu použít. 16. Tento produkt je navržen s ochranou před nízkým napětím, která zabrání úplnému vybití a prodlužuje životnost akumulátoru. str. 3 (14)

4 Specifická bezpečnostní pravidla a symboly Recyklovat Nástroj třídy II Nevhazujte do odpadu V Volty AC Střídavý proud Hz Hertz W Watty kg Kilogramy mm Milimetry DC Stejnosměrný proud kg-cm Kilogramů na centimetr ft-lb Librostopa (jednotka práce) 1/min Otáčky nebo počet cyklů za minutu Technické parametry Model č. Napětí Velikost/materiál nýtu Max. tažná síla Hmotnost nástroje (s akumulátorem) Doba nabíjení M /M ,8 V DC 2,4; 3,2; 4,0 mm/všechny materiály 4,8 mm/hliník, ocel 500 kg 1,07 kg/1,15 kg (akumulátor 0,19 kg) 1 hodina s automatickým vypnutím str. 4 (14)

5 Pohled na hlavní komponenty Špička Panel uhlíkového kartáče Odtahovač Dioda LED Hlavní vypínač Tyč vpřed/vzad Jednotka akumulátoru Tlačítko akumulátoru M /M Příslušenství Nabíječka Provozní pokyny Vyjmutí nebo instalace jednotky akumulátoru (Viz obr. 1 a 2) 1. Před vkládáním nebo vyjímáním jednotky akumulátoru nástroj vždy vypněte. 2. Vyjměte jednotku akumulátoru stisknutím tlačítka jednotky a poté vytažením ve směru šipky na obrázku. 3. Jednotku akumulátoru zasunete tak, že ji vyrovnáte s nástrojem a poté zasunete jednotku akumulátoru do drážky a zatlačíte jednotku na místo. Jednotku nástroje lze zasunout do jednotky akumulátoru ve dvou směrech. 4. Při zasouvání do jednotky nástroje netlačte na jednotku akumulátoru přílišnou silou. Pokud nejde jednotka akumulátoru zasunout snadno, není vkládána správně. Obr. 1 str. 5 (14)

6 Nabíjení jednotky akumulátoru (viz obr. 3) 1. Připojte rychlonabíječku na zdroj proudu. 2. Zasuňte jednotku akumulátoru do nabíječky ve směru šipky na nabíječce. 3. Zatlačte jednotku akumulátoru na místo a přesvědčte se o tom, zda svítí červená kontrolka na nabíječce. Jednotka akumulátoru se nyní začíná nabíjet. 4. Po skončení nabíjecího cyklu se světlo kontrolky změní na zelenou. Jednotka akumulátoru je nyní připravena k použití. 5. Vaše nová jednotka akumulátoru není nabita. Před použitím ji musíte nejdříve nabít. 6. Pro nabíjení akumulátoru vždy používejte určenou nabíječku. Pokud vložíte jednotku akumulátoru správně, rozsvítí se červená kontrolka a začne nabíjení. 7. Pokud nabíjíte nový akumulátor nebo jednotku akumulátoru, které se delší dobu nepoužívaly, nelze je nabít zcela. To je normální stav a není to porucha. Plné nabití jednotky akumulátoru po vybití dosáhnete až po několikerém nabití. 8. Po skončení nabíjení odpojte nabíječku od zdroje. 9. Vyjměte akumulátor z nabíječky odpojené od zdroje a uložte jej. Obr. 2 Obr. 3 Diody LED na nabíječce Zapnuto napájení (zelené světlo pomalu bliká) Nízký stav akumulátoru (červené světlo svítí nepřerušovaně) Akumulátor je nabit na 80 % (zelené světlo rychle bliká) Akumulátor je nabit na 100 % (zelené světlo svítí nepřerušovaně) Teplota jednotky akumulátoru je příliš vysoká nebo příliš nízká (červené světlo pomalu bliká) Porucha jednotky akumulátoru (červené a zelené světlo svítí nepřerušovaně) VÝSTRAHA 1. Nabíječka se připojuje pouze na zásuvku s napětím V AC. 2. Pokud je jednotka akumulátoru příliš horká nebo příliš studená, nabíječka nenabíjí jednotku rychlým režimem a červená kontrolka bliká. Pokud se teplota jednotky akumulátoru vrátí zpět na hodnotu mezi 0 C a 50 C, nabíječka ji opět začne automaticky nabíjet. 3. Pokud svítí červená i zelená kontrolka, jednotka akumulátoru buď nevyhovuje, nebo je vadná. Obraťte se na svého prodejce. 4. Nenabíjejte jednotku akumulátoru v dešti, při sněžení nebo v prostředí vysokých teplot. 5. Nenabíjejte jednotku akumulátoru v případě poklesu teplot pod 0 C nebo zvýšení nad 40 C. 6. Při nabíjení studené jednotky akumulátoru (nižší než 0 C) v teplém prostředí uvnitř ponechte jednotku akumulátoru v místnosti jednu hodinu, aby se před zahájením nabíjení ohřála. str. 6 (14)

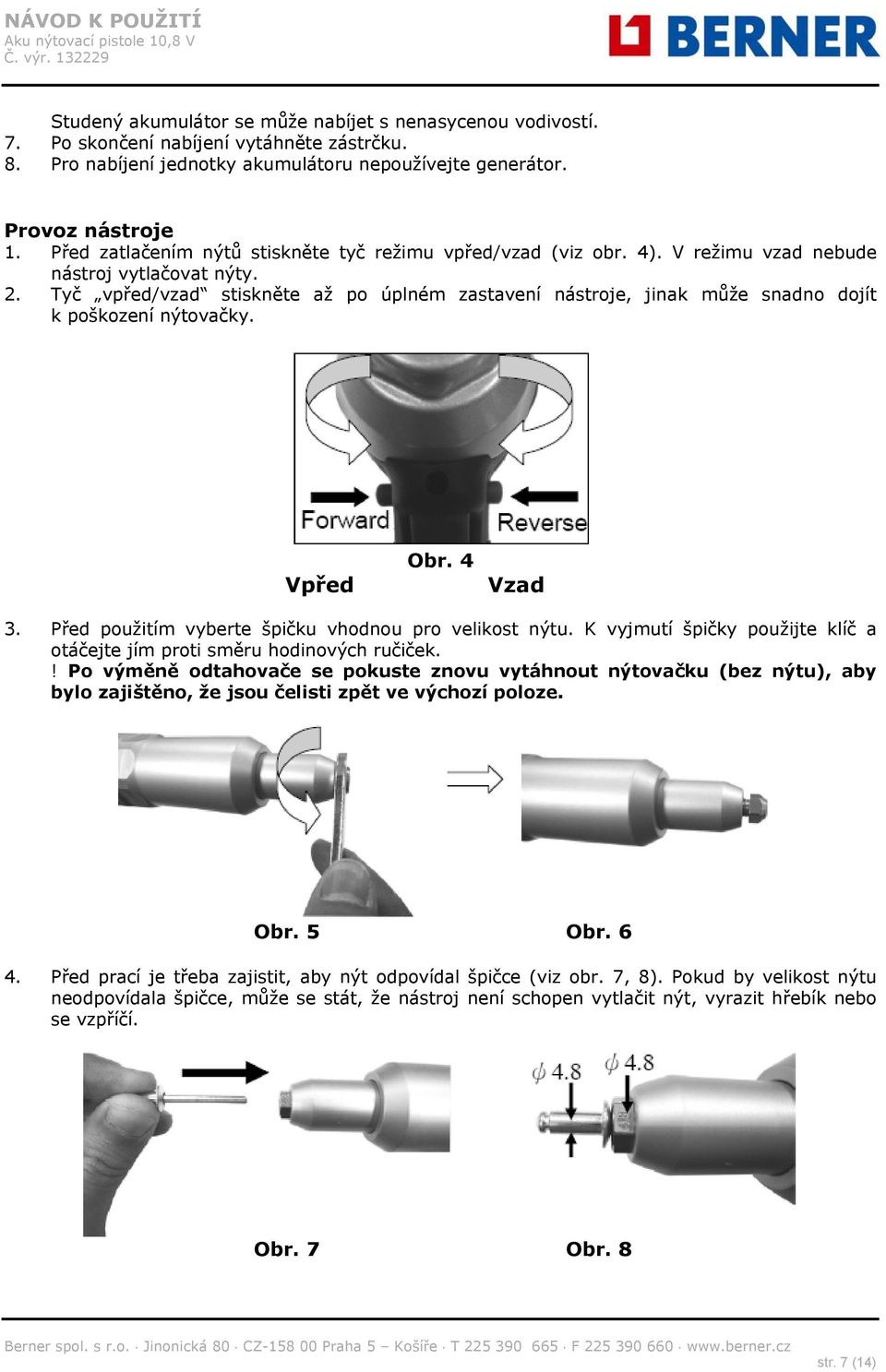

7 Studený akumulátor se může nabíjet s nenasycenou vodivostí. 7. Po skončení nabíjení vytáhněte zástrčku. 8. Pro nabíjení jednotky akumulátoru nepoužívejte generátor. Provoz nástroje 1. Před zatlačením nýtů stiskněte tyč režimu vpřed/vzad (viz obr. 4). V režimu vzad nebude nástroj vytlačovat nýty. 2. Tyč vpřed/vzad stiskněte až po úplném zastavení nástroje, jinak může snadno dojít k poškození nýtovačky. Vpřed Obr. 4 Vzad 3. Před použitím vyberte špičku vhodnou pro velikost nýtu. K vyjmutí špičky použijte klíč a otáčejte jím proti směru hodinových ručiček.! Po výměně odtahovače se pokuste znovu vytáhnout nýtovačku (bez nýtu), aby bylo zajištěno, že jsou čelisti zpět ve výchozí poloze. Obr. 5 Obr Před prací je třeba zajistit, aby nýt odpovídal špičce (viz obr. 7, 8). Pokud by velikost nýtu neodpovídala špičce, může se stát, že nástroj není schopen vytlačit nýt, vyrazit hřebík nebo se vzpříčí. Obr. 7 Obr. 8 str. 7 (14)

8 5. Umístěte nýt kolmo na součást a vysuňte jej přibližně o 3~6,5 mm (viz obr. 9). Stlačte nástroj dolů (viz obr. 10, 11). Poté stiskněte spoušť a začne vytlačování nýtu. Obr. 9 Obr. 10 Obr Neuvolňujte spoušť, dokud není dokončeno vytlačení nýtu, teprve poté dojde k vyhození hřebíku (viz obr. 12, 13). Umístěte nový nýt za hřebík, vyhozený z předchozího nýtu. Obr. 12 Obr Pokud se motor přestane točit před dokončením vytlačení nýtu, stlačte tyč vpřed/vzad do polohy vzad a k vytažení stiskněte spoušť. str. 8 (14)

9 Údržba 1. Po vytlačení přibližně nýtů (přibližně 4~5 vybíjecích cyklů akumulátoru) očistěte vnitřek odtahovače od otřepů a prachu. Před čištěním nezapomeňte vyjmout akumulátor. 2. Přidržte rukojeť nástroje jednou rukou a vyjměte odtahovač otočením ve směru hodinových ručiček (viz obr. 14). Při uvolňování tlačte nástroj proti odtahovači (viz obr. 15). Opatrně, aby po uvolnění odtahovače vnitřní díly nevypadly (viz obr. 16). Obr. 14 Obr. 15 Vodicí trubka Držák převodu Odtahovač O-kroužek Vnější trubka Obr. 16 Velká spirálová pružina 3. Vyčištění krytu čelisti: Vyjměte dvojité převody z držáku převodu (viz obr. 17). Upevněte čelo krytu čelisti. K povolení proti směru hodinových ručiček použijte plochý klíč (viz obr. 18). Opatrně, aby po uvolnění vnitřní díly nevypadly (viz obr. 19). Držák převodu Kryt čelisti Dvojité převody Obr. 17 Obr. 18 Nastavení čelisti Kryt čelisti str. 9 (14)

10 Rozevírač čelisti Malá spirálová pružina Obr K očistění vnitřku krytu čelistí a odtahovače od otřepů a prachu použijte štětec nebo stlačený vzduch z hadice. Před montáží použijte na čelist a ostatní díly mazací prostředek. Vyrovnejte úhel poloměru převodu (viz obr. 20). Pokud je úhel poloměru umístěn nesprávně, dojde k poškození. Přesvědčte se o tom, zda jsou dvojité převody zcela zasunuty uvnitř základu, aby bylo možné provést opětovnou montáž odtahovače. Při montáži rovněž zkontrolujte, zda není poškozen O-kroužek (obr. 21). O-kroužek Obr. 20 Obr Umístěte prostup držáku převodu nahoru na větší spirálovou pružinu (viz obr. 22) pomocí vnější trubky s odtahovačem a drážky ve vodicí trubce. Stlačte odtahovač a velkou spirálovou pružinu dolů a upevněte vnější trubku (viz obr. 23, 24). Před opětovným zajištění zkontrolujte, zda se odtahovač volně otáčí a vysunuje (viz obr. 25). Po čištění a výměně jakékoliv části se pokuste provést s nýtovačkou vytlačení (bez nýtu) a přesvědčte se o hladké funkci odtahovače. Obr. 22 Obr. 23 str. 10 (14)

11 Obr. 24 Obr. 25 Odstraňování závad Nýt není vytlačen a motor se zastaví. Stiskněte tyč vpřed/vzad do polohy vzad a k vytažení stiskněte spoušť. Příčina Slabý akumulátor Velikost nebo materiál nýtu nejsou správné Nahromaděné otřepy a prach uvnitř odtahovače. Čelist neudrží nýt. Příčina Povolená hubice, vnější trubka nebo kryt čelisti. Nýt neodpovídá údajům a nesouhlasí se součástí. Čelist se nepohybuje hladce. Nahromaděné otřepy a prach na čelisti nebo je čelist poškozena. Činnost Nabijte nebo opětovně nabijte akumulátor. Použijte správnou velikost a materiál nýtu (viz příloha 1). Očistěte otřepy a prach. Činnost Upevněte komponenty. Použijte správnou velikost a materiál nýtu (viz příloha 1). Namažte vnější část čelisti. Očistěte otřepy a prach nebo vyměňte čelist za novou. Nýtovací hřebík nelze vyrazit. 1. Zkontrolujte, zda se shoduje velikost nýtu a špičky (viz obr. 6). 2. Stlačte odtahovač zcela dolů. Držte stisknutou spoušť, dokud se odtahovač nevysune a hřebík není vyražen. 3. Pokud výše uvedené kroky nepomohou, otevřete kryt čelisti a odstraňte hřebík (viz obr. 18). Příčina Uvolněná špička, vnější trubka nebo kryt čelisti. Nahromaděné otřepy a prach uvnitř odtahovače. Činnost Upevněte komponenty. Očistěte otřepy a prach. str. 11 (14)

12 Nástroj vytlačí pouze část nýtu. 1. tlačte odtahovač zcela dolů. Držte stisknutou spoušť, dokud se odtahovač nevysune a hřebík není vyražen. 2. Pokud výše uvedený krok nepomůže, otevřete kryt čelisti a odstraňte hřebík (viz obr. 18). Příčina Odtahovač není zcela zasunut do součásti. Uvolněná špička, vnější trubka nebo kryt čelisti. Nahromaděné otřepy a prach uvnitř odtahovače. Činnost Zatlačte odtahovač zcela do součásti a poté spoušť stiskněte znovu. Upevněte komponenty. Očistěte otřepy a prach. Příloha 1 Průměr mm (palce) 2,4 (3/32) 3,2 (1/8) 4,0 (5/32) 4,8 (3/16) Délka mm (palce) 5,0 (0,197) 7,0 (0,276) 9,0 (0,354) 11,0 (0,433) 13,0 (0,512) 5,0 (0,197) 7,0 (0,276) 9,0 (0,354) 11,0 (0,433) 13,0 (0,512) 15,0 (0,591) 17,0 (0,669) 6,0 (0,236) 8,0 (0,315) 10,0 (0,394) 12,0 (0,472) 14,0 (0,551) 16,0 (0,630 ) 18,0 (0,709) 20,0 (0,787) 22,0 (0,866) 7,0 (0,276) 9,0 (0,354) 11,0 (0,433) 13,0 (0,512) 15,0 (0,591) 18,0 (0,709) 20,0 (0,787) 22,0 (0,866) 24,0 (0,945) 26,0 (1,024) 28,0 (1,103) 30,0 (1,181) Průměr otvoru mm (palce) 2,5-2,6 (0,098-0,102) 3,3-3,4 (0,130 0,134) 4,1-4,2 (0,161 0,162) 4,9-5,0 (0,193 0,197) Tloušťka snýtování mm (palce) 0,5-2,5 (0,020-0,099) 2,5-4,5 (0,099-0,178) 4,5-6,5 (0,178-0,256) 6,5-8,5 (0,256-0,335) 8,5-10,5 (0,335-0,413) 0,5-2,5 (0,020-0,099) 2,0-4,0 (0,079-0,158) 4,0-6,0 (0,158-0,236) 6,0-8,0 (0,236-0,315) 8,0-10,0 (0,315-0,394) 10,0-12,0 (0,394-0,472) 12,0-14,0 (0,472-0,551) 0,5-2,5 (0,020-0,099) 2,5-4,5 (0,099-0,178) 4,5-6,5 (0,178-0,256) 6,5-8,5 (0,256-0,335) 8,5-10,5 (0,335-0,413) 10,5-12,5 (0,413-0,492) 12,5-14,5 (0,492-0,571) 14,5-16,5 (0,571-0,650) 16,5-18,5 (0,650-0,728) 1,0-3,0 (0,040-0,119) 3,0-5,0 (0,119-0,197) 5,0-7,0 (0,197-0,276) 7,0-9,0 (0,276-0,354) 9,0-12,0 (0,354-0,472) 12,0-14,0 (0,472-0,551) 14,0-16,0 (0,551-0,630) 16,0-18,0 (0,630-0,709) 18,0-20,0 (0,709-0,787) 20,0-22,0 (0,787-0,866) 22,0-24,0 (0,866-0,944) 24,0-26,0 (0,944-1,020) str. 12 (14)

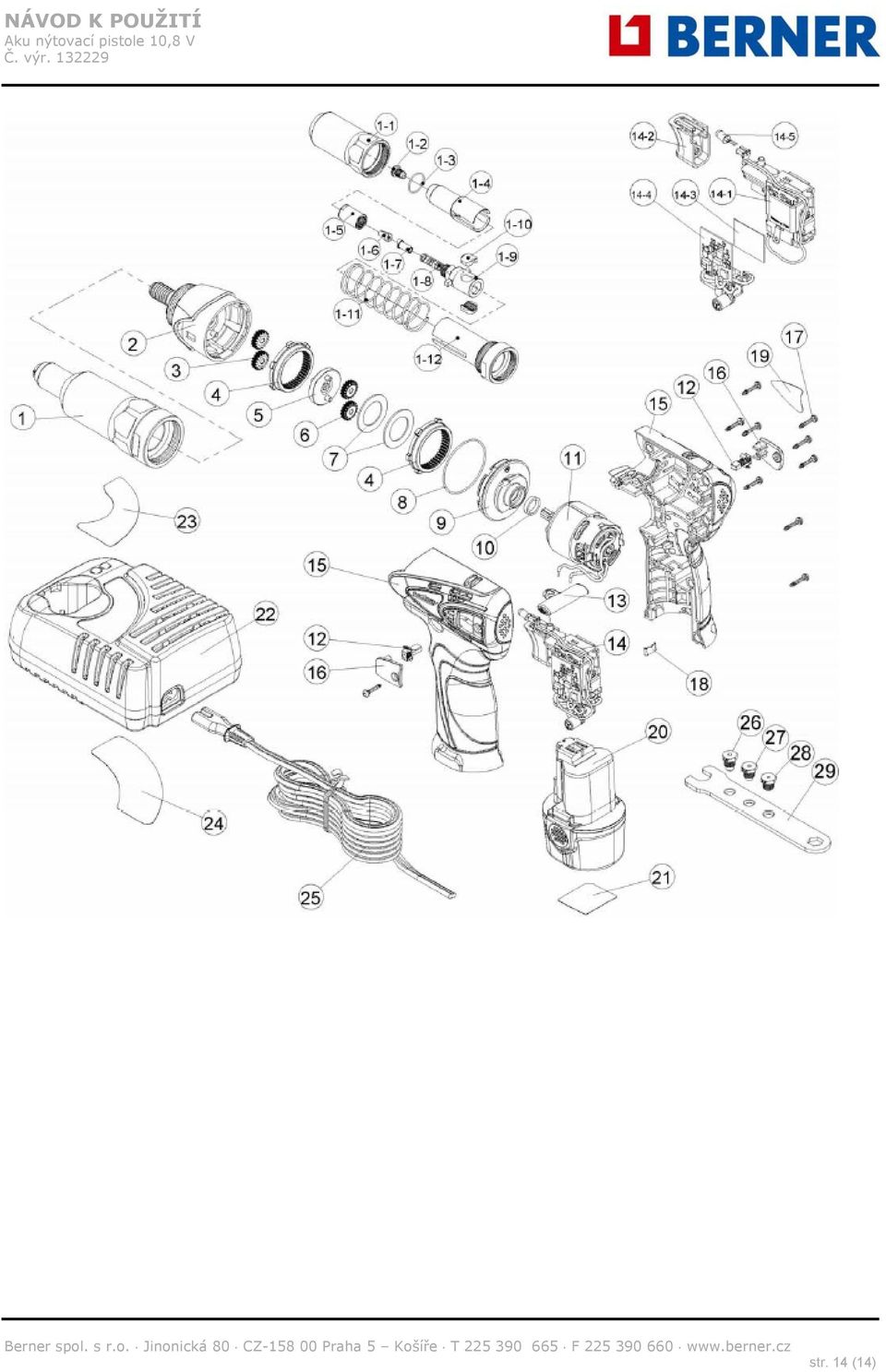

13 Příloha 2 Č. NÁZEV DÍLU KS 1 SESTAVA MINI-VODÍTKA VNĚJŠÍ TRUBKA ŠPIČKA - PRŮMĚR 4,8 mm O-KROUŽEK KRYT ČELISTI ODTAHOVAČE NASTAVENÍ ČELISTI ROZEVÍRAČ ČELISTÍ MALÁ SPIRÁLOVÁ PRUŽINA DRŽÁK PŘEVODU DVOJITÉ PŘEVODY VELKÁ SPIRÁLOVÁ PRUŽINA VODICÍ TRUBKA 1 2 SESTAVA ČELNÍHO KRYTU 1 3 PLANETOVÁ KOLA (FRÉZOVANÁ ODVALOVÁNÍM) 2 4 OZUBENÝ VĚNEC 2 5 UNÁŠEČ PLANETOVÝCH KOL 1 6 PLANETOVÁ KOLA (PRÁŠKOVÁ METALURGIE) 2 7 PODLOŽKA 2 8 O-KROUŽEK 1 9 UPNUTÍ MOTORU 1 10 PRYŽOVÁ PODLOŽKA 1 11 SESTAVA MOTORU 1 12 UHLÍKOVÝ KARTÁČ 2 13 TYČ VPŘED/VZAD 1 14 SESTAVA HLAVNÍHO VYPÍNAČE SPÍNAČ KNOFLÍK TEPELNĚ VODIVÝ KOTOUČ SESTAVA PCB Dioda LED 1 15 KRYT LEVÝ A PRAVÝ 1 16 PANEL UHLÍKOVÉHO KARTÁČE 2 17 ŠROUB KRYTU SPONA KRYTU 1 19 ŠTÍTEK KRYTU - PRAVÝ 1 20 JEDNOTKA AKUMULÁTORU 1 21 ŠTÍTEK AKUMULÁTORU 1 22 NABÍJEČKA 1 23 HORNÍ ŠTÍTEK NABÍJEČKY 1 24 SPODNÍ ŠTÍTEK NABÍJEČKY 1 25 SÍŤOVÁ ŠŇŮRA 1 26 ŠPIČKA - PRŮMĚR 4,0 mm 1 27 ŠPIČKA - PRŮMĚR 3,2 mm 1 28 ŠPIČKA - PRŮMĚR 2,4 mm (VOLITELNÁ) 1 29 STRANOVÝ KLÍČ 1 str. 13 (14)
