1 R OBJEKT A 1.NP ± 0,000 = 234,25 m.n.m. Bpv ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 - NUSLE BUDOVA A BUDOVA B ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 - NUSLE SO 08.A - VODOVODNÍ PŘÍPOJKA TECHNICKÁ ZPRÁVA 001

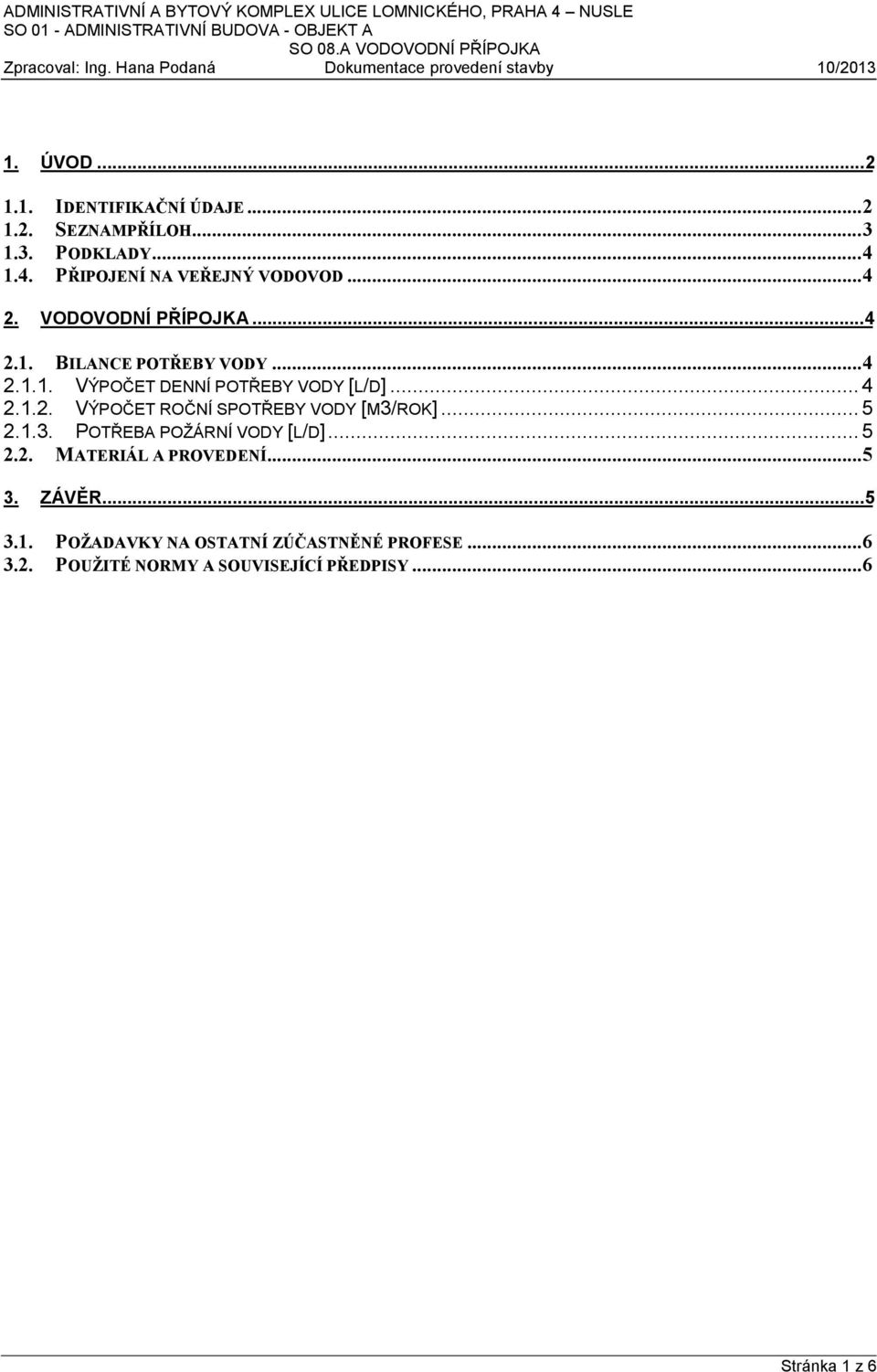

2 1. ÚVOD IDENTIFIKAČNÍ ÚDAJE SEZNAMPŘÍLOH PODKLADY PŘIPOJENÍ NA VEŘEJNÝ VODOVOD VODOVODNÍ PŘÍPOJKA BILANCE POTŘEBY VODY VÝPOČET DENNÍ POTŘEBY VODY [L/D] VÝPOČET ROČNÍ SPOTŘEBY VODY [M3/ROK] POTŘEBA POŽÁRNÍ VODY [L/D] MATERIÁL A PROVEDENÍ ZÁVĚR POŽADAVKY NA OSTATNÍ ZÚČASTNĚNÉ PROFESE POUŽITÉ NORMY A SOUVISEJÍCÍ PŘEDPISY...6 Stránka 1 z 6

..5 2.1.3. POTŘEBA POŽÁRNÍ VODY [L/D]...5 2.2. MATERIÁL A PROVEDENÍ...5 3. ZÁVĚR...5 3.1. POŽADAVKY NA OSTATNÍ ZÚČASTNĚNÉ PROFESE.

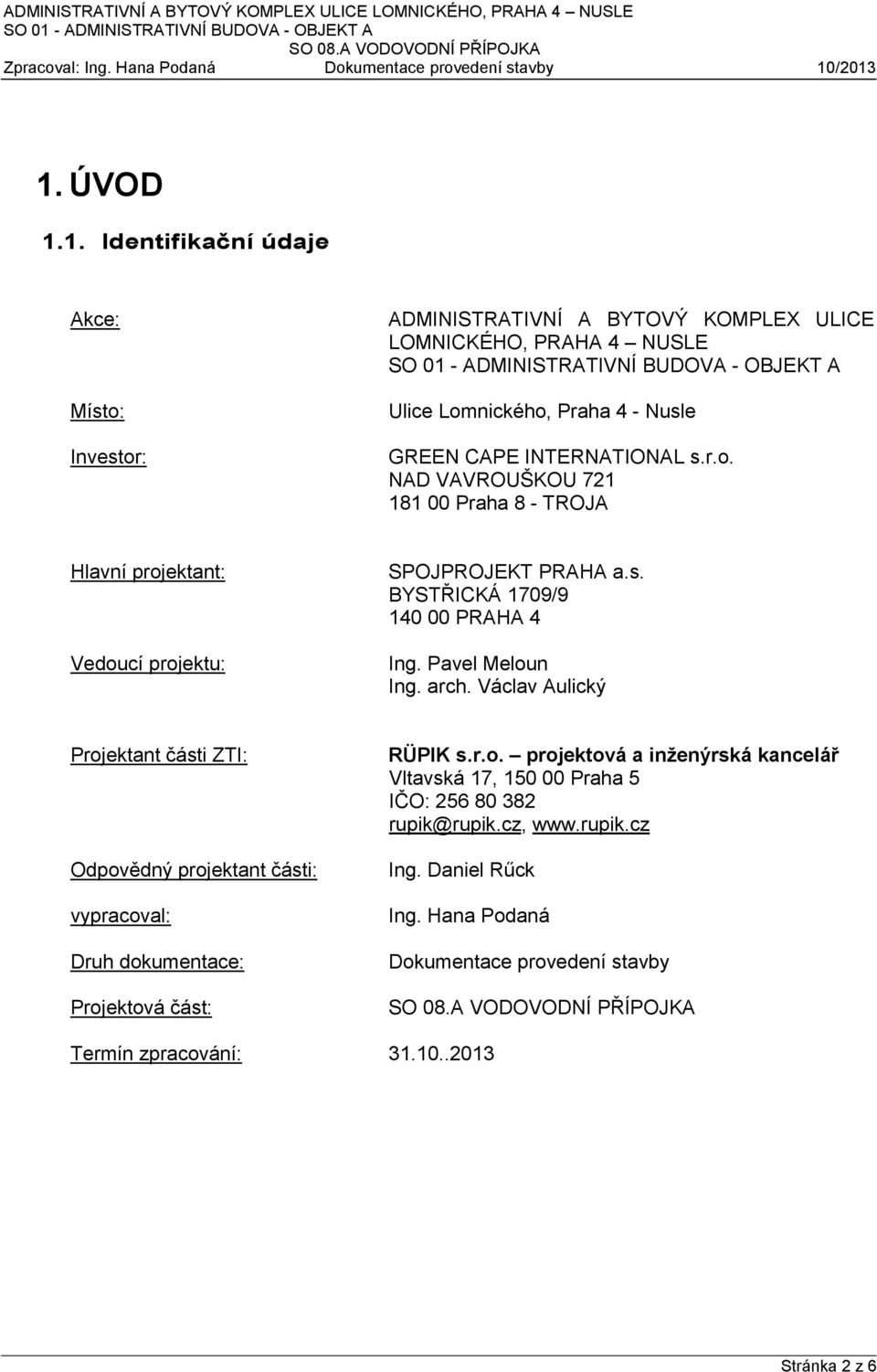

3 1. ÚVOD 1.1. Identifikační údaje Akce: Místo: Investor: ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 NUSLE Ulice Lomnického, Praha 4 - Nusle GREEN CAPE INTERNATIONAL s.r.o. NAD VAVROUŠKOU Praha 8 - TROJA Hlavní projektant: Vedoucí projektu: SPOJPROJEKT PRAHA a.s. BYSTŘICKÁ 1709/ PRAHA 4 Ing. Pavel Meloun Ing. arch. Václav Aulický Projektant části ZTI: Odpovědný projektant části: vypracoval: Druh dokumentace: Projektová část: RÜPIK s.r.o. projektová a inženýrská kancelář Vltavská 17, Praha 5 IČO: rupik@rupik.cz, Ing. Daniel Rűck Ing. Hana Podaná Dokumentace provedení stavby Termín zpracování: Stránka 2 z 6

Václav Aulický Projektant části ZTI: Odpovědný projektant části: vypracoval: Druh dokumentace: Projektová část: RÜPIK s.r.o. projektová a inženýrská kancelář Vltavská 17, 150 00 Praha 5 IČO: 256 80 382 rupik@rupik.

4 1.2. Seznampříloh příl.č.: výkr.č.: popis: listů: form. A4: textová část: Technická zpráva a Specifikace materiálu 2 2 výkresová část: SITUACE 1 : PODÉLNÝ PROFIL 1 8 CELKEM Stránka 3 z 6

Specifikace materiálu 2 2 výkresová část: 3 002 SITUACE

5 1.3. Podklady a) stavebně - architektonické řešení v měř. 1:100 b) informace z Pražských vodovodů a kanalizací a. s. o kanalizačních a vodárenských zařízeních c) platné ČSN a příslušné předpisy d) koordinační situace e) požadavky investora 1.4. Připojení na veřejný vodovod Napojení objektu na veřejný vodovodní řad LT DN 150 z ulice Dačického, je provedeno jednou vodovodní přípojkou z LIT DN 100 o průtoku 6,2 l/s a délce 17,55 m.. Přípojka je již zrealizována a ukončena před vstupem do objektu. 2. VODOVODNÍ PŘÍPOJKA Dimenze je stanovena s ohledem na větší z bilančních hodnot: maximální odběr sociální vody pro objekt nebo požární vody, tj. použití sprinklerů + součinnost tří hydrantů. Vodovodní přípojka bude sloužit jednak pro potřebu vody sociální pro zařizovací předměty a jednak pro napojení hydrantových systémů v typických patrech a sprinklerů. V místě ukončení vodovodní přípojky bude nově zrealizována vodoměrná šachta. Hlavní vodoměrná sestava s fakturačním vodoměrem DN 80 bude sestavena dle standardů PVK a osazena v nové vodoměrné šachtě před vstupem do objektu, vodoměr slouží i k měření požární vody. Dodavatelem vody je společnost PVK Veolia a.s. Podle sdělení PVK a.s. bude od konce roku 2012 oblast v místě stávajících vodovodních přípojek na uličním vodovodním řadu DN 150 spadat do redukované části GR Jesenice I pro Pankrác přes RV 2 s kótou 290 m n.m. za předpokladu bezporuchového provozu vodovodní sítě. Dispoziční tlak v potrubí je 0,55 Mpa Bilance potřeby vody Výpočet denní potřeby vody [l/d] je proveden na základě směrnice č. 9, částka 5 z roku 1973 MJ počet MJ spotřeba [l/mj.d] spotřeba celkem [l/d] kanceláře návštěvníci obchod techničtí zaměstnanci Zaměstnanci restaurace restaurace počet jídel Úklid /100m2 365 celkem denní potřeba vody Q d Max. denní potřeba vody Q m = Q p x k d = x 1,5 = l/d Stránka 4 z 6

. Přípojka je již zrealizována a ukončena před vstupem do objektu. 2.

6 Max. hodinová potřeba vody Q hod = Q m : 24 x 1,8 = l/hod Výpočtový průtok (dle ČSN výpočet vnitřních vodovodů): Q d = 5,76 l/s Výpočet roční spotřeby vody [m3/rok] je proveden na základě přílohy č. 12, k vyhlášce č. 120/2011 Sb. MJ počet MJ spotřeba [m3/rok] spotřeba celkem [m3/rok] kanceláře návštěvníci obchod techničtí zaměstnanci Zaměstnanci restaurace restaurace počet jídel 290 7, Úklid /100m2 95 celkem roční potřeba vody Q d Potřeba požární vody [l/d] MJ počet MJ požadovaný průtok [l/s] celkový průtok [l/s] hydrant (typ d25) 2 1,1 l/s 2,2 l/s SHZ 1 4,0 l/s 4,0 l/s celkem 6,2 l/s 2.2. Materiál a provedení Jako materiálu bude použito trub z tvárné litiny a armatury budou typu HAWLE a SAINT GOBAIN. Všechny sítě je nutné si nechat od správců sítí vytyčit na místě samém a prokazatelně seznámit pracovníky provádějící výkop s polohou podzemních sítí. Po provedení výkopů je nutné podzemní sítě zabezpečit před možným poškozením. Souběh a křížení s IS, krytí potrubí se řídí ustanovením ČSN Prostorové uspořádání sítí technického vybavení. Před kolaudací musí být proveden proplach a desinfekce potrubí a musí být osazeny orientační tabulky. 3. ZÁVĚR Projekt je zpracován dle platných norem, předpisů a pravidel pro vodárenská zařízení. Projekt předpokládá, že provádění se bude řídit platnými předpisy a technickými předpisy výrobců Stránka 5 z 6

MJ počet MJ spotřeba [m3/rok] spotřeba celkem [m3/rok] kanceláře 910 14 12 740 návštěvníci 455 2 910 obchod 2 18 36 techničtí zaměstnanci 4 16 64 Zaměstnanci restaurace 6 16 96 restaurace počet jídel

7 jednotlivých materiálů. Stavba bude realizována autorizovanou prováděcí firmou. Všechny použité materiály jsou schváleny k použití v ČR pro daný účel, popř. na ně bylo vydáno prohlášení o shodě. Certifikáty, popř. prohlášení o shodě je nutné předložit ke kolaudaci objektu zajistí dodavatel části ZTI. Zkouška vodotěsnosti se prokazuje podle ČSN Zkoušky vodotěsnosti stok a kanalizačních přípojek, ČSN EN Kameninové trouby,tvarovky a spoje trub pro odpadní a stokovou kanalizaci, ČSN Tlakové zkoušky vodovodního a závlahového potrubí a ČSN Zkoušky vodotěsnosti vodárenských a kanalizačních nádrží v souladu se čl a Požadavky na ostatní zúčastněné profese Podklady a požadavky na ostatní profese byly předávány v průběhu prací a jsou zahrnuty do samostatně odevzdávaných částí tohoto projektu Použité normy a související předpisy České technické normy ČSN ČSN ČSN ČSN ČSN ČSN EN ČSN ČSN ČSN ČSN ČSN Vnitřní vodovody Výpočet vnitřních vodovodů Navrhování vodovodního potrubí Ohřívání užitkové vody Požární vodovody Vnitřní kanalizace gravitační systémy Vnitřní kanalizace Prostorové uspořádání sítí technického vybavení Stokové sítě a kanalizační přípojky Venkovní systémy stokových sítí a kanalizačních přípojek Provádění stok a kanalizačních přípojek a jejich zkoušení Zákony a vyhlášky platné v ČR, zejména: Zákon 183/2006 Sb. Stavební zákon v aktuálním znění, vč. prováděcích předpisů Zákon 22/1997 Sb. O technických požadavcích na výrobky v aktuálním znění Vyhl. 151/2001 sb. Vyhláška Ministerstva průmyslu a obchodu, kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie Vyhl. ČUBP č.324/90 Sb. O bezpečnosti práce a technických zařízeních při stavebních pracích V Praze 10/2013 Vypracovala: Ing. Hana Podaná Stránka 6 z 6

Zkouška vodotěsnosti se prokazuje podle ČSN 75 6909 - Zkoušky vodotěsnosti stok a kanalizačních přípojek, ČSN EN 295 - Kameninové trouby,tvarovky a spoje trub pro odpadní a stokovou kanalizaci, ČSN
