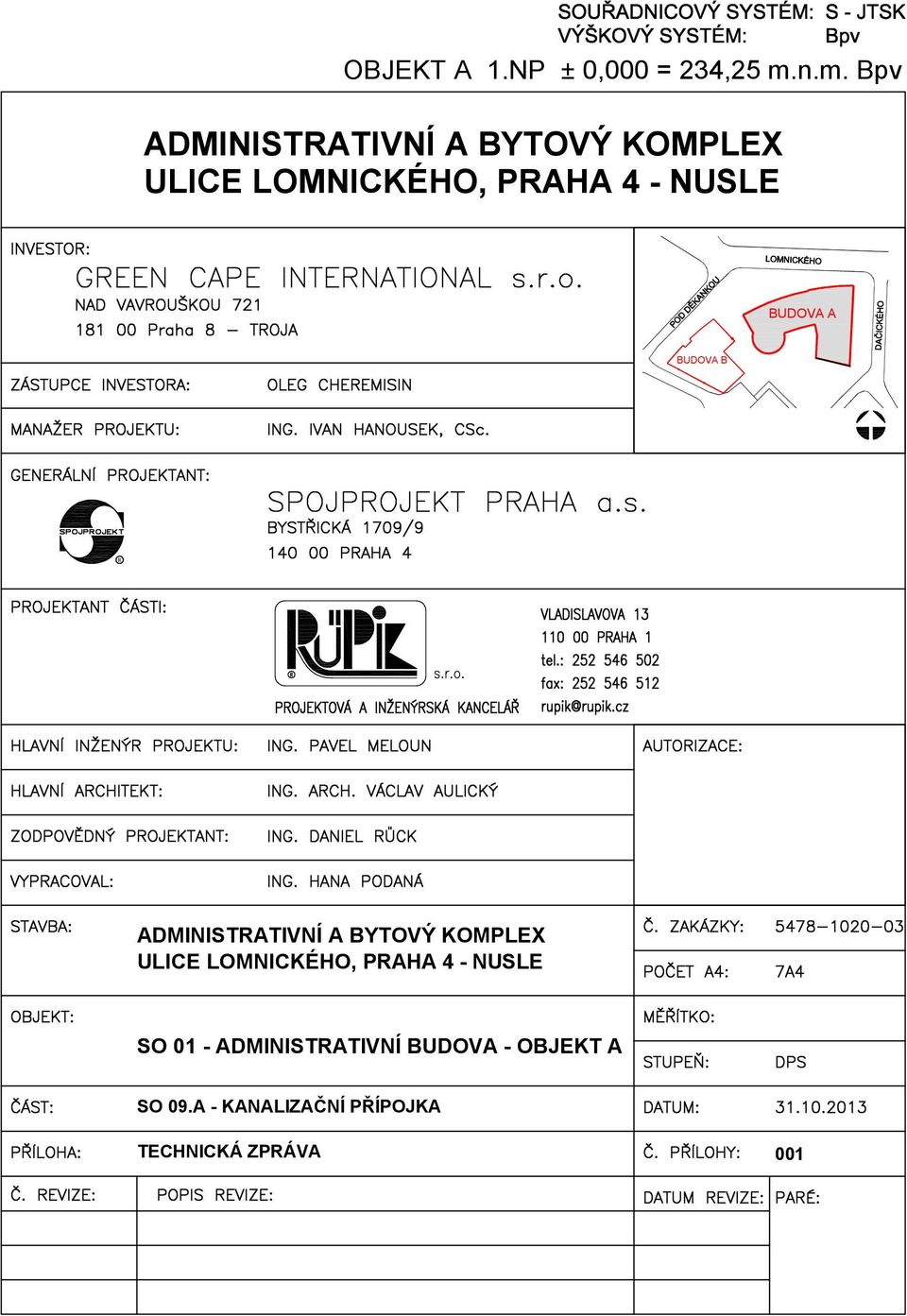

1 R OBJEKT A 1.NP ± 0,000 = 234,25 m.n.m. Bpv ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 - NUSLE BUDOVA A BUDOVA B ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 - NUSLE SO 09.A - KANALIZAČNÍ PŘÍPOJKA TECHNICKÁ ZPRÁVA 001

2 1. ÚVOD IDENTIFIKAČNÍ ÚDAJE SEZNAMPŘÍLOH PODKLADY PŘIPOJENÍ NA VEŘEJNOU JEDNOTNOU KANALIZACI PŘÍPOJKA JEDNOTNÉ KANALIZACE PŘÍPOJKA JEDNOTNÉ KANALIZACE MATERIÁL A PROVEDENÍ BILANCE MNOŽSTVÍ SPLAŠKOVÝCH A DEŠŤOVÝCH VOD PRŮTOK SPLAŠKOVÝCH ODPADNÍCH VOD: BILANCE MNOŽSTVÍ DEŠŤOVÝCH VOD MNOŽSTVÍ DEŠŤOVÝCH A SPLAŠKOVÝCH VOD DO JEDNOTNÉ KANALIZACE: ZÁVĚR POŽADAVKY NA OSTATNÍ ZÚČASTNĚNÉ PROFESE POUŽITÉ NORMY A SOUVISEJÍCÍ PŘEDPISY...6 Stránka 1 z 6

BILANCE MNOŽSTVÍ SPLAŠKOVÝCH A DEŠŤOVÝCH VOD...5 2.3.1. PRŮTOK SPLAŠKOVÝCH ODPADNÍCH VOD:...5 2.3.2. BILANCE MNOŽSTVÍ DEŠŤOVÝCH VOD...5 2.3.3. MNOŽSTVÍ DEŠŤOVÝCH A SPLAŠKOVÝCH VOD DO JEDNOTNÉ KANALIZACE:.

3 1. ÚVOD 1.1. Identifikační údaje Akce: Místo: Investor: ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 NUSLE Ulice Lomnického, Praha 4 - Nusle GREEN CAPE INTERNATIONAL s.r.o. NAD VAVROUŠKOU Praha 8 - TROJA Hlavní projektant: Vedoucí projektu: SPOJPROJEKT PRAHA a.s. BYSTŘICKÁ 1709/ PRAHA 4 Ing. Pavel Meloun Ing. arch. Václav Aulický Projektant části ZTI: Odpovědný projektant části: vypracoval: Druh dokumentace: Projektová část: RÜPIK s.r.o. projektová a inženýrská kancelář Vltavská 17, Praha 5 IČO: rupik@rupik.cz, Ing. Daniel Rűck Ing. Hana Podaná Dokumentace provedení stavby Termín zpracování: Stránka 2 z 6

Václav Aulický Projektant části ZTI: Odpovědný projektant části: vypracoval: Druh dokumentace: Projektová část: RÜPIK s.r.o. projektová a inženýrská kancelář Vltavská 17, 150 00 Praha 5 IČO: 256 80 382 rupik@rupik.

4 1.2. Seznampříloh příl.č.: výkr.č.: popis: listů: form. A4: textová část: Technická zpráva a Specifikace materiálu 2 2 výkresová část: SITUACE 1 : PODÉLNÝ PROFIL 1 8 CELKEM 9 23 Stránka 3 z 6

Specifikace materiálu 2 2 výkresová část: 3 002 SITUACE

5 1.3. Podklady a) stavebně - architektonické řešení v měř. 1:100 b) informace z Pražských vodovodů a kanalizací a. s. o kanalizačních a vodárenských zařízeních c) platné ČSN a příslušné předpisy d) koordinační situace e) požadavky investora 1.4. Připojení na veřejnou jednotnou kanalizaci Objekt bude napojen na veřejnou jednotnou kanalizaci v ulici Lomnického. Jedná se o veřejný řad jednotné kanalizace z KAM DN PŘÍPOJKA JEDNOTNÉ KANALIZACE 2.1. Přípojka jednotné kanalizace Napojení objektu je řešeno jednou kanalizační přípojkou KAM DN 200. Přípojka je rozdělena na část domovní realizace otevřeným výkopem a část veřejnou realizace tunelováním. U hranice pozemku bude provedena revizní šachta, která bude sloužit jako těžní šachta tuneláže a zároveň v ní bude provedeno spojení dešťové kanalizace a splaškové kanalizace. V objektu bude řešena kanalizace jako oddílná. Splaškové ani dešťové vody nejsou technologicky znečištěny, a proto mohou být vypouštěny přímo do kanalizace. Z objektu vychází zvlášť splašková a zvlášť dešťová kanalizace. Vyústění splaškových vod KAM DN 200 z objektu je uvažováno ve 2. suterénu objektu, na kótě -5,450 = 228,800. Splaškové vody jsou vedeny potrubím z KAM DN 200 do revizní šachty (která je zároveň startovací šachtou tuneláže). V této šachtě dojde ke spojení s dešťovou vodou z retence. Vyústění dešťových vod PVC-KG DN 200 je uvažováno v 1. suterénu objektu na kótě: -3,450 = 230,800. Dešťové vody jsou vedeny přes filtrační šachtu do podzemního retenčního zařízení, sestávajícího se z plastových bloků o celkovém objemu 20 m3. Dále přes šachtu s regulovaným odtokem 5 l/s do revizní šachty, kde dojde ke spojení se splaškovou částí. Objekt retenčního zařízení včetně filtrační šachty, šachty s regulovaným odtokem a propojovacích potrubí, je obsažen v dokumentaci SO 01.8 ZDRAVOTNÍ TECHNIKA. Dále je jednotná přípojka KAM DN 200 provedena tuneláží až do místa napojení na veřejnou jednotnou kanalizaci. Odvodnění zpevněných ploch je provedeno svedením do filtrační šachty potrubím z PVC- KG DN 200 ze dvou stran. Odvodnění zpevněných ploch je obsaženo v části SO 01.8 ZDRAVOTNÍ TECHNIKA Materiál a provedení Splašková část a jednotná část je navržena z KAM DN 200. Dešťová část je z PVC-KG. Spád dešťové části činí 1 %, spád splaškové části 2 % a spád jednotné části raženou štolou 6,6 %. Přípojka je na stávající stokovou síť DN 300 napojena ve stávající vysazené vložce. Kameninové potrubí bude uloženo na podkladní betonové desce a betonovém sedle o středovém úhlu min Obsyp až do výšky 0,3 m nad vrchol potrubí musí být proveden písčitou Stránka 4 z 6

PŘÍPOJKA JEDNOTNÉ KANALIZACE 2.1. Přípojka jednotné kanalizace Napojení objektu je řešeno jednou kanalizační přípojkou KAM DN 200.

6 zeminou s maxim. zrnitostí kameniva do 20 mm. Obsyp v bocích se musí řádně zhutnit a zaktivovat do okolní zeminy (pokud se ve výkopu ponechají pažiny, musí být prostory za pažinami vyplněny zeminou nebo betonovou směsí. Plastové potrubí bude uloženo do pískového lože min. tl. ¼ DN, nejméně 100 mm. Potrubí musí být uloženo v lůžku o středovém úhlu min Obsyp se provede min. 300 mm nad vrchol trub. Přímo nad potrubím se krycí obsyp nehutní, hutnění se provádí pouze v bocích. Vzhledem k velké tepelné roztažnosti plastového potrubí není vhodné potrubí obetonovávat. V případě zjištění nestejné únosnosti dna výkopu, je nezbytné na dno výkopu provést betonovou desku z betonu C 20/25, na kterou se provede pískové lože. Souběh a křížení s IS, krytí potrubí se řídí ustanovením ČSN Prostorové uspořádání sítí technického vybavení. Všechny sítě je nutné si nechat od správců sítí vytyčit na místě samém a prokazatelně seznámit pracovníky provádějící výkop s polohou podzemních sítí. Po provedení výkopů je nutné podzemní sítě zabezpečit před možným poškozením. Realizace přípojky bude provedena otevřeným výkopem Bilance množství splaškových a dešťových vod Průtok splaškových odpadních vod: Výpočtový průtok (dle ČSN výpočet vnitřních vodovodů): 5,76 l/s Průtok splaškových odpadních vod: 0,5. 15,27 = 7,64 l/s Q ww do veřejné jednotné kanalizace = 7,64 l/s Bilance množství dešťových vod Pro výpočty byly použity následující hodnoty: intenzita deště : i = 0,0205 l/s. m 2 součinitel odtoku : střecha C 1 = 1,0 dlažba C 2 = 0,8 zeleň nad suterénem C 3 = 0,5 Qr = i x S x C Střecha.. 0, ,67. 1,0 = 31,81 l/s Dlažba...0, ,04. 0,8 = 8,40 l/s Zeleň nad suterénem...0, ,14. 0,5 = 5,91 l/s Celkem dešťových vod Qr...46,12 l/s Množství dešťových vod poníženo retencí s regulovaným odtokem..5,00 l/s Množství dešťových a splaškových vod do jednotné kanalizace: Qrw = 0,33 Qww + Qr = 0,33 x 7,64 + 5,00 Qrw = 7,52 l/s Stránka 5 z 6

Plastové potrubí bude uloženo do pískového lože min. tl. ¼ DN, nejméně 100 mm. Potrubí musí být uloženo v lůžku o středovém úhlu min. 120. Obsyp se provede min. 300 mm nad vrchol trub.

7 3. ZÁVĚR Projekt je zpracován dle platných norem, předpisů a pravidel pro vodárenská zařízení. Projekt předpokládá, že provádění se bude řídit platnými předpisy a technickými předpisy výrobců jednotlivých materiálů. Stavba bude realizována autorizovanou prováděcí firmou. Všechny použité materiály jsou schváleny k použití v ČR pro daný účel, popř. na ně bylo vydáno prohlášení o shodě. Certifikáty, popř. prohlášení o shodě je nutné předložit ke kolaudaci objektu zajistí dodavatel části ZTI. Zkouška vodotěsnosti se prokazuje podle ČSN Zkoušky vodotěsnosti stok a kanalizačních přípojek, ČSN EN Kameninové trouby,tvarovky a spoje trub pro odpadní a stokovou kanalizaci, ČSN Tlakové zkoušky vodovodního a závlahového potrubí a ČSN Zkoušky vodotěsnosti vodárenských a kanalizačních nádrží v souladu se čl a Požadavky na ostatní zúčastněné profese Podklady a požadavky na ostatní profese byly předávány v průběhu prací a jsou zahrnuty do samostatně odevzdávaných částí tohoto projektu Použité normy a související předpisy České technické normy ČSN ČSN ČSN ČSN ČSN ČSN EN ČSN ČSN ČSN ČSN ČSN Vnitřní vodovody Výpočet vnitřních vodovodů Navrhování vodovodního potrubí Ohřívání užitkové vody Požární vodovody Vnitřní kanalizace gravitační systémy Vnitřní kanalizace Prostorové uspořádání sítí technického vybavení Stokové sítě a kanalizační přípojky Venkovní systémy stokových sítí a kanalizačních přípojek Provádění stok a kanalizačních přípojek a jejich zkoušení Zákony a vyhlášky platné v ČR, zejména: Zákon 183/2006 Sb. Stavební zákon v aktuálním znění, vč. prováděcích předpisů Zákon 22/1997 Sb. O technických požadavcích na výrobky v aktuálním znění Vyhl. 151/2001 sb. Vyhláška Ministerstva průmyslu a obchodu, kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie Vyhl. ČUBP č.324/90 Sb. O bezpečnosti práce a technických zařízeních při stavebních pracích V Praze 10/2013 Vypracovala: Ing. Hana Podaná Stránka 6 z 6

Všechny použité materiály jsou schváleny k použití v ČR pro daný účel, popř. na ně bylo vydáno prohlášení o shodě. Certifikáty, popř.
