1 Ing. Milan Bicera, autorizovaný inženýr v oboru pozemní stavby Na Zahradách 514,37311 Ledenice, tel.: , bicera@atlas.cz ČKAIT: IČ: STAVEBNÍ ÚPRAVY OBJEKTU na p. č. 92/8, k. ú. BOROVANY JEDNOSTUPŇOVÁ PD PRO VYDÁNÍ STAVEBNÍHO POVOLENÍ (DSP) A REALIZACI STAVBY A. Průvodní zpráva Akce: Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany Investor: Město Borovany, Žižkovo náměstí 107, Borovany, IČ Zhotovitel PD: Ing. Milan Bicera, Na Zahradách 514, Ledenice Číslo zakázky: 15 / 80 Datum: 10 / 2015

2 Obsah: A. 1 Identifikační údaje: A. 1.1 Údaje o stavbě a) název stavby b) místo stavby c) předmět projektové dokumentace A. 1.2 Údaje o stavebníkovi a) jméno, příjmení a místo trvalého pobytu (fyzická osoba) b) jméno, příjmení, obchodní firma, IČ, místo podnikání (fyzická osoba podnikající) c) obchodní firma nebo název, IČ, adresa sídla (právnická osoba) A. 1.3 Údaje o zpracovateli PD a) jméno, příjmení, obchodní firma, IČ b) jméno a příjmení hlavního projektanta včetně čísla, pod kterým je zapsán v evidenci autorizovaných osob s vyznačeným oborem, popřípadě specializací jeho autorizace, c) jména a příjmení projektantů jednotlivých částí projektové dokumentace včetně čísla, pod kterým jsou zapsáni v evidenci autorizovaných osob s vyznačeným oborem, popřípadě specializací jejich autorizace. A. 2 Seznam vstupních podkladů: A. 3 Údaje o území: a) rozsah řešeného území, b) údaje o ochraně území (památková rezervace, památková zóna, zvláště chráněné území, záplavové území apod.), c) údaje o odtokových poměrech, d) údaje o souladu s územně plánovací dokumentací, nebylo-li vydáno územní rozhodnutí nebo územní opatření, popřípadě nebyl-li vydán územní souhlas, e) údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující anebo územním souhlasem, popřípadě s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací, f) údaje o dodržení obecných požadavků na využití území, g) údaje o splnění požadavků dotčených orgánů, h) seznam výjimek a úlevových řešení, i) seznam souvisejících a podmiňujících investic, j) seznam pozemků a staveb dotčených prováděním stavby (podle katastru nemovitostí). Parc. č. Vlastník / (Vlastnické právo) Výměra 92/8 Město Borovany, Žižkovo nám. 107, Borovany 403 m2 90/3 Město Borovany, Žižkovo nám. 107, Borovany 417 m2 Druh pozemku 79/8 Město Borovany, Žižkovo nám. 107, Borovany 876 m2 Zahrada A. 4 Údaje o stavbě: a) nová stavba nebo změna dokončené stavby, b) účel užívání stavby, c) trvalá nebo dočasná stavba, d) údaje o ochraně stavby podle jiných právních předpisů (kulturní památka apod.), e)údaje o dodržení techn. požadavků na stavby a obecných techn. požadavků zabezpečujících bezbariérové užívání staveb, f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů, g) seznam výjimek a úlevových řešení, Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany A. Průvodní zpráva (DSP) [2]

3 h) navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek a jejich velikosti, počet uživatelů / pracovníků apod.), i) základní bilance stavby (potřeby a spotřeby médií a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budov apod.), j) základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy), k) orientační náklady stavby. A. 5 Členění stavby na objekty a technická a technologická zařízení: A. 1 Identifikační údaje: A. 1.1 Údaje o stavbě a) název stavby: Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany b) místo stavby: Pozemek číslo 92/8, k. ú. Borovany c) předmět projektové dokumentace: Předmětem projektu jsou stavební úpravy objektu č. p. 181 na p. č. 92/8 v k. ú. Borovany. Stavební úpravy se týkají zejména prací spojených s vybudováním nových toalet pro návštěvníky kulturních a sportovních akcí v přilehlé zámecké zahradě a na letním podiu. Využití toalet bude převážně od jara do podzimu, spíše v letních měsících. Zbytek objektu bude sloužit jako skladový prostor pro předměty v majetku města, která bezprostředně souvisí s pořádáním letních kulturních akcí. Jedná se o zahradní nábytek, stánky pro vesnický jarmark, dále pak věci spojené s pořádáním akcí s historickou tématikou. Součástí akce je i vybudování nové kanalizační přípojky do stávajícího kanalizačního řadu, který je v majetku investora. Přípojka je napojena na potrubí na pozemku č. 90/3. Nezbytně nutné jsou i drobné terénní úpravy před západním vstupem do objektu na p. č. 79/8. A. 1.2 Údaje o stavebníkovi a) jméno, příjmení a místo trvalého pobytu (fyzická osoba): Město Borovany, Žižkovo náměstí 107, Borovany, IČ A. 1.3 Údaje o zpracovateli PD a) jméno, příjmení, obchodní firma, IČ: Ing. Milan Bicera, Na Zahradách 514, Ledenice, IČ: ČKAIT , Autorizovaný inženýr v oboru pozemní stavby A. 2 Seznam vstupních podkladů Snímek katastrální mapy Místní šetření a fotodokumentace Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany A. Průvodní zpráva (DSP) [3]

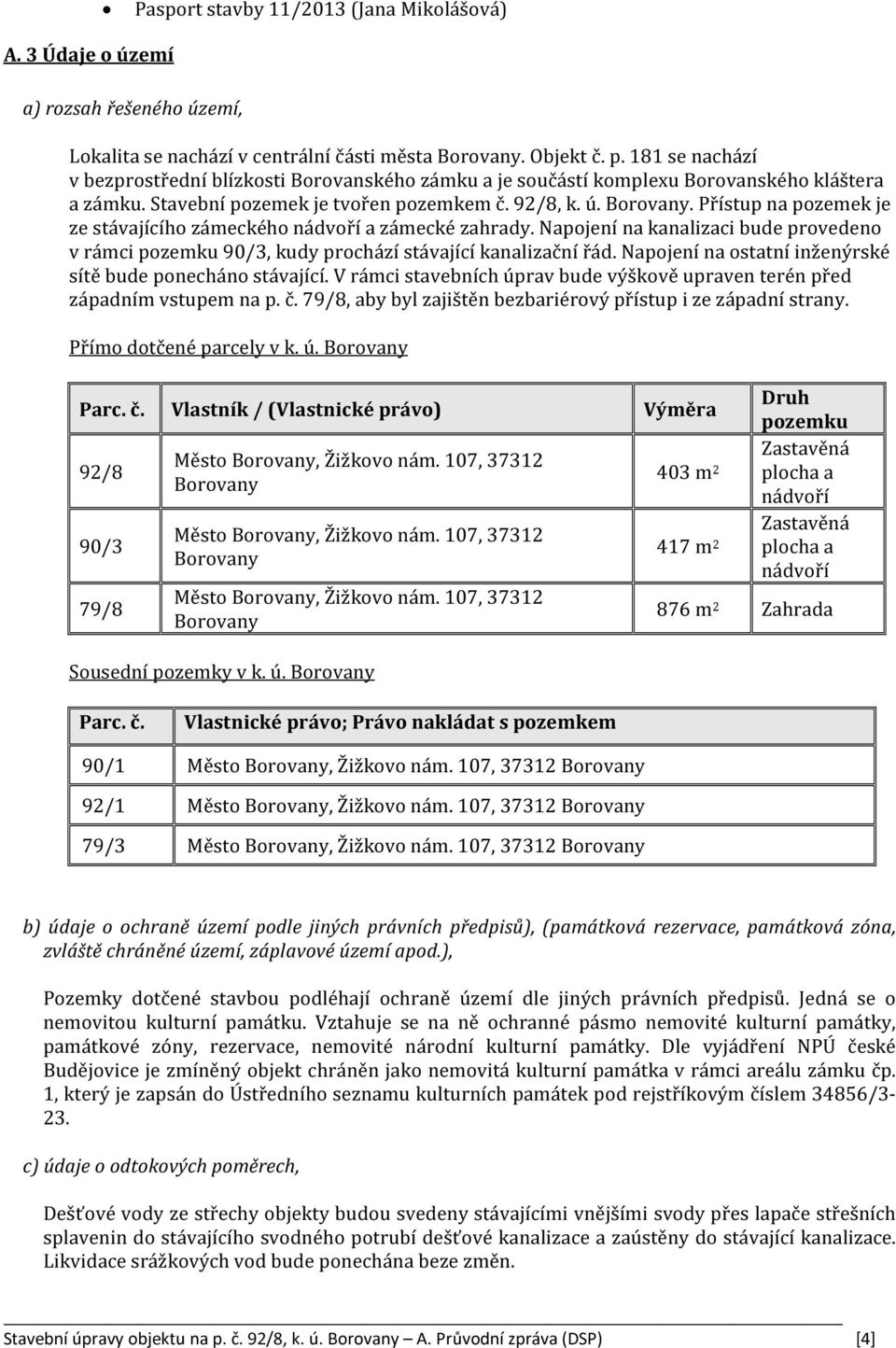

4 A. 3 Údaje o území Pasport stavby 11/2013 (Jana Mikolášová) a) rozsah řešeného území, Lokalita se nachází v centrální části města Borovany. Objekt č. p. 181 se nachází v bezprostřední blízkosti Borovanského zámku a je součástí komplexu Borovanského kláštera a zámku. Stavební pozemek je tvořen pozemkem č. 92/8, k. ú. Borovany. Přístup na pozemek je ze stávajícího zámeckého a zámecké zahrady. Napojení na kanalizaci bude provedeno v rámci pozemku 90/3, kudy prochází stávající kanalizační řád. Napojení na ostatní inženýrské sítě bude ponecháno stávající. V rámci stavebních úprav bude výškově upraven terén před západním vstupem na p. č. 79/8, aby byl zajištěn bezbariérový přístup i ze západní strany. Přímo dotčené parcely v k. ú. Borovany Parc. č. Vlastník / (Vlastnické právo) Výměra 92/8 90/3 79/8 Město Borovany, Žižkovo nám. 107, Borovany Město Borovany, Žižkovo nám. 107, Borovany Město Borovany, Žižkovo nám. 107, Borovany Sousední pozemky v k. ú. Borovany 403 m m 2 Druh pozemku 876 m 2 Zahrada Parc. č. Vlastnické právo; Právo nakládat s pozemkem 90/1 Město Borovany, Žižkovo nám. 107, Borovany 92/1 Město Borovany, Žižkovo nám. 107, Borovany 79/3 Město Borovany, Žižkovo nám. 107, Borovany b) údaje o ochraně území podle jiných právních předpisů), (památková rezervace, památková zóna, zvláště chráněné území, záplavové území apod.), Pozemky dotčené stavbou podléhají ochraně území dle jiných právních předpisů. Jedná se o nemovitou kulturní památku. Vztahuje se na ně ochranné pásmo nemovité kulturní památky, památkové zóny, rezervace, nemovité národní kulturní památky. Dle vyjádření NPÚ české Budějovice je zmíněný objekt chráněn jako nemovitá kulturní památka v rámci areálu zámku čp. 1, který je zapsán do Ústředního seznamu kulturních památek pod rejstříkovým číslem 34856/3-23. c) údaje o odtokových poměrech, Dešťové vody ze střechy objekty budou svedeny stávajícími vnějšími svody přes lapače střešních splavenin do stávajícího svodného potrubí dešťové kanalizace a zaústěny do stávající kanalizace. Likvidace srážkových vod bude ponechána beze změn. Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany A. Průvodní zpráva (DSP) [4]

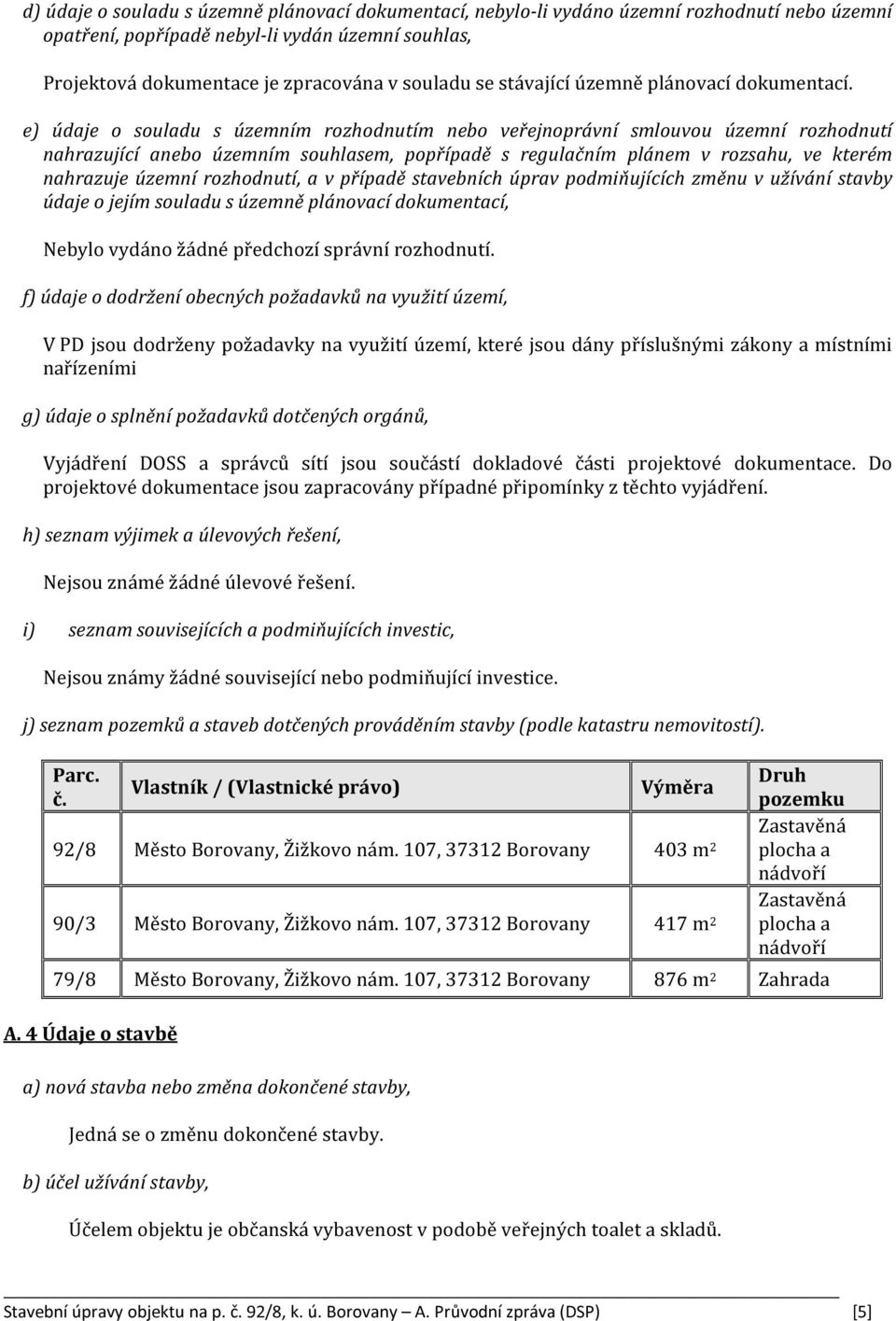

5 d) údaje o souladu s územně plánovací dokumentací, nebylo-li vydáno územní rozhodnutí nebo územní opatření, popřípadě nebyl-li vydán územní souhlas, Projektová dokumentace je zpracována v souladu se stávající územně plánovací dokumentací. e) údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující anebo územním souhlasem, popřípadě s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací, Nebylo vydáno žádné předchozí správní rozhodnutí. f) údaje o dodržení obecných požadavků na využití území, V PD jsou dodrženy požadavky na využití území, které jsou dány příslušnými zákony a místními nařízeními g) údaje o splnění požadavků dotčených orgánů, Vyjádření DOSS a správců sítí jsou součástí dokladové části projektové dokumentace. Do projektové dokumentace jsou zapracovány případné připomínky z těchto vyjádření. h) seznam výjimek a úlevových řešení, Nejsou známé žádné úlevové řešení. i) seznam souvisejících a podmiňujících investic, Nejsou známy žádné související nebo podmiňující investice. j) seznam pozemků a staveb dotčených prováděním stavby (podle katastru nemovitostí). Parc. č. Vlastník / (Vlastnické právo) Výměra 92/8 Město Borovany, Žižkovo nám. 107, Borovany 403 m 2 90/3 Město Borovany, Žižkovo nám. 107, Borovany 417 m 2 Druh pozemku 79/8 Město Borovany, Žižkovo nám. 107, Borovany 876 m 2 Zahrada A. 4 Údaje o stavbě a) nová stavba nebo změna dokončené stavby, Jedná se o změnu dokončené stavby. b) účel užívání stavby, Účelem objektu je občanská vybavenost v podobě veřejných toalet a skladů. Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany A. Průvodní zpráva (DSP) [5]

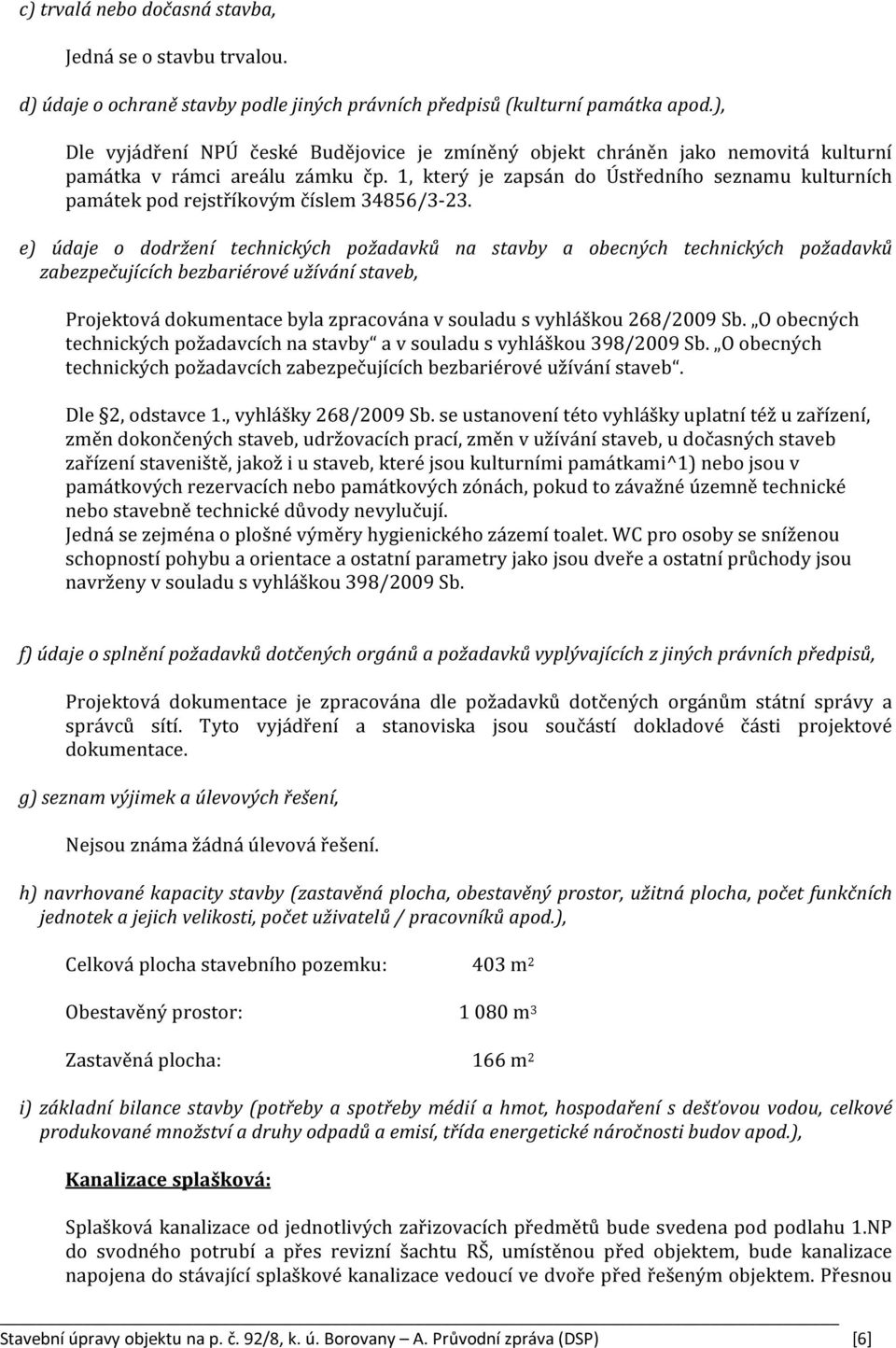

6 c) trvalá nebo dočasná stavba, Jedná se o stavbu trvalou. d) údaje o ochraně stavby podle jiných právních předpisů (kulturní památka apod.), Dle vyjádření NPÚ české Budějovice je zmíněný objekt chráněn jako nemovitá kulturní památka v rámci areálu zámku čp. 1, který je zapsán do Ústředního seznamu kulturních památek pod rejstříkovým číslem 34856/3-23. e) údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb, Projektová dokumentace byla zpracována v souladu s vyhláškou 268/2009 Sb. O obecných technických požadavcích na stavby a v souladu s vyhláškou 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. Dle 2, odstavce 1., vyhlášky 268/2009 Sb. se ustanovení této vyhlášky uplatní též u zařízení, změn dokončených staveb, udržovacích prací, změn v užívání staveb, u dočasných staveb zařízení staveniště, jakož i u staveb, které jsou kulturními památkami^1) nebo jsou v památkových rezervacích nebo památkových zónách, pokud to závažné územně technické nebo stavebně technické důvody nevylučují. Jedná se zejména o plošné výměry hygienického zázemí toalet. WC pro osoby se sníženou schopností pohybu a orientace a ostatní parametry jako jsou dveře a ostatní průchody jsou navrženy v souladu s vyhláškou 398/2009 Sb. f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů, Projektová dokumentace je zpracována dle požadavků dotčených orgánům státní správy a správců sítí. Tyto vyjádření a stanoviska jsou součástí dokladové části projektové dokumentace. g) seznam výjimek a úlevových řešení, Nejsou známa žádná úlevová řešení. h) navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek a jejich velikosti, počet uživatelů / pracovníků apod.), Celková plocha stavebního pozemku: 403 m 2 Obestavěný prostor: m 3 plocha: 166 m 2 i) základní bilance stavby (potřeby a spotřeby médií a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budov apod.), Kanalizace splašková: Splašková kanalizace od jednotlivých zařizovacích předmětů bude svedena pod podlahu 1.NP do svodného potrubí a přes revizní šachtu RŠ, umístěnou před objektem, bude kanalizace napojena do stávající splaškové kanalizace vedoucí ve dvoře před řešeným objektem. Přesnou Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany A. Průvodní zpráva (DSP) [6]

7 polohu stávající kanalizace bude nutno určit při provádění. Svislé potrubí splaškové kanalizace je navrženo z plastových trub Pps (HT-Systém) v profilech mm. Potrubí bude vedeno v drážkách ve zdivu či přizdívkách. Odvětrání kanalizace bude provedeno vyvedením potrubí 50 cm nad úroveň střechy, kde bude zakončeno větrací hlavicí. Na svislém potrubí budou osazeny čistící tvarovky. Připojovací potrubí je rovněž navrženo z plastových trub Pps HT-system v profilech mm. Revizní šachta je navržena plastová DN 400/160 typ přímý s litinovým poklopem bez odvětrání. Kanalizace dešťová: Dešťové vody ze střechy objektu budou svedeny stávajícím způsobem. Množství dešťových vod se oproti stávajícímu stavu nenavyšuje. Množství odpadních vod odpovídá spotřebě vody: Qp = 1,23 m3/den Qrok = 449 m3/rok Průtok odpadních vod : Dle ČSN EN Počet zařizovacích předmětů (výtoků): WC 7 ks (2,00 l/s/1 výtok) Umyvadla 5 ks (0,50 l/s/1 výtok) Pisoárová mísa 4 ks (0,50 l/s/1 výtok) Dřezy 1ks (0,80 l/s/1 výtok) Výlevka 1 ks (2,5 l/s/1 výtok) Podlahová vpust 1 ks (0,80 l/s/1 výtok) Průtok odpadních vod : Qwww = K DU Qwww=0,7 9,2 = 2,12 l/s Vodovod: Qwww = průtok odpadních vod v l/s K = součinitel odtoku (0,7-občanská vybavenost) DU = součet výpočtových odtoků Objekt bude zásobován vodou ze stávající vodovodní přípojky vyvedené v 1.NP. Od místa napojení bude voda rozvedena pod stropem 1.NP k jednotlivým místům spotřeby. Vodovodní potrubí je navrženo z trub Ppr PN20. Potrubí bude izolováno návlekovou izolací. Teplá voda bude připravována v el.ohřívačích vody o objemu 15l umístěných u umyvadel, výlevky a dřezu. Na přívodním potrubí k ohřívačům budou osazeny pojistné ventily. VÝPOČET SPOTŘEBY VODY a) Dle sbírky zákonů č.428/2001, příloha 12 Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany A. Průvodní zpráva (DSP) [7]

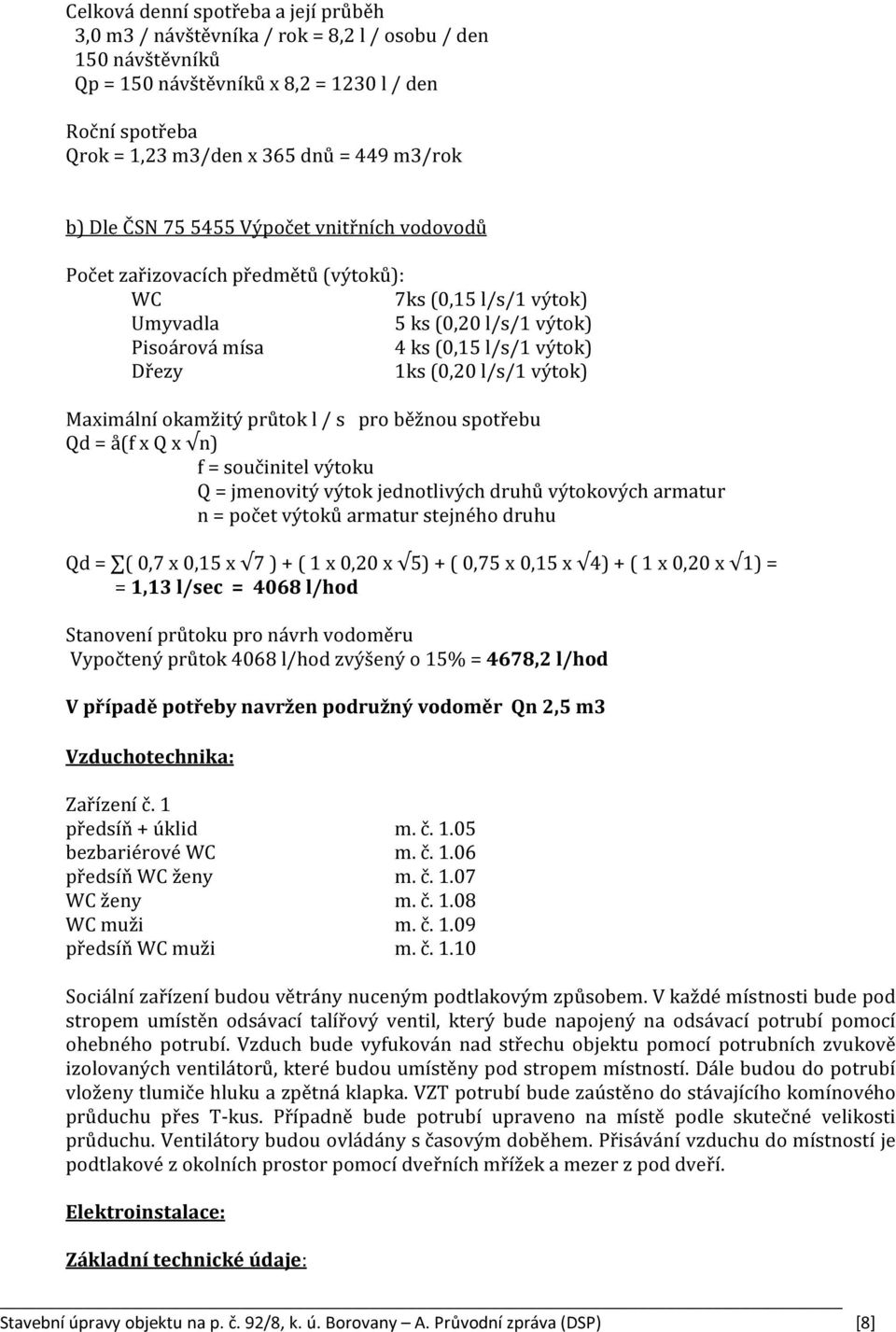

8 Celková denní spotřeba a její průběh 3,0 m3 / návštěvníka / rok = 8,2 l / osobu / den 150 návštěvníků Qp = 150 návštěvníků x 8,2 = 1230 l / den Roční spotřeba Qrok = 1,23 m3/den x 365 dnů = 449 m3/rok b) Dle ČSN Výpočet vnitřních vodovodů Počet zařizovacích předmětů (výtoků): WC 7ks (0,15 l/s/1 výtok) Umyvadla 5 ks (0,20 l/s/1 výtok) Pisoárová mísa 4 ks (0,15 l/s/1 výtok) Dřezy 1ks (0,20 l/s/1 výtok) Maximální okamžitý průtok l / s pro běžnou spotřebu Qd = å(f x Q x n) f = součinitel výtoku Q = jmenovitý výtok jednotlivých druhů výtokových armatur n = počet výtoků armatur stejného druhu Qd = ( 0,7 x 0,15 x 7 ) + ( 1 x 0,20 x 5) + ( 0,75 x 0,15 x 4) + ( 1 x 0,20 x 1) = = 1,13 l/sec = 4068 l/hod Stanovení průtoku pro návrh vodoměru Vypočtený průtok 4068 l/hod zvýšený o 15% = 4678,2 l/hod V případě potřeby navržen podružný vodoměr Qn 2,5 m3 Vzduchotechnika: Zařízení č. 1 předsíň + úklid m. č bezbariérové WC m. č předsíň WC ženy m. č WC ženy m. č WC muži m. č předsíň WC muži m. č Sociální zařízení budou větrány nuceným podtlakovým způsobem. V každé místnosti bude pod stropem umístěn odsávací talířový ventil, který bude napojený na odsávací potrubí pomocí ohebného potrubí. Vzduch bude vyfukován nad střechu objektu pomocí potrubních zvukově izolovaných ventilátorů, které budou umístěny pod stropem místností. Dále budou do potrubí vloženy tlumiče hluku a zpětná klapka. VZT potrubí bude zaústěno do stávajícího komínového průduchu přes T-kus. Případně bude potrubí upraveno na místě podle skutečné velikosti průduchu. Ventilátory budou ovládány s časovým doběhem. Přisávání vzduchu do místností je podtlakové z okolních prostor pomocí dveřních mřížek a mezer z pod dveří. Elektroinstalace: Základní technické údaje: Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany A. Průvodní zpráva (DSP) [8]

9 Rozvodná soustava: 3+PEN, AC 50Hz, 230V/400V, TN-C (pro hlavní přívod) 3+N+PE, AC 50Hz, 230V/400V, TN-S (pro ostatní rozvody) Ochrana před nebezpečným dotykem dle ČSN ed.2, čl : automatickým odpojením od zdroje pojistkami a jističi proudovými chrániči, ochranným pospojováním dle ČSN ,702 Stupeň dodávky el. energie dle ČSN : 3. Stupeň-veškerá el. instalace Energetická bilance : Instalovaný výkon: Osvětlení Pi = 2 kw Zásuvkové rozvody Pi = 4 kw Temperování objektu Pi = 7 kw Ohřev TUV Pi = 10 kw Instalovaný výkon celkem Pic = 23 kw Předpokládaný soudobý příkon: Ps = 15 kw Předpokládaná spotřeba el.energie za rok: cca kwh/rok Napájení: Na fasádě je osazena stávající kabelová přípojková skříň, elektroměrový rozvaděč a okruhový rozvaděč. V elektroměrovém rozvaděči je osazen stávající elektroměr a hlavní jistič před elektroměrem 3f/63A. Měření el. energie bude ponecháno stávající. Do okruhového rozvaděče RS bude nahrazena stávající přístrojová náplň pro el. instalaci objektu za novou. Ostatní vývody (kašna a zásuvka 400V/63A) bude ponecháno stávající. Dále je na fasádě osazena zásuvka 400V/63A, která bude rovněž ponechána stávající. Ochrana před nebezpečným dotykem: Ochrana před nebezpečným dotykem živých částí Ochrana živých částí je navržena krytím a izolací. Ochrana před nebezpečným dotykem neživých částí do 1000V Základní ochrana je navržená samočinným odpojením od zdroje dle ČSN ed.2. Zvýšená ochrana je navržená ochranným pospojováním a proudovými chrániči. Proudové chrániče s I<30mA budou navrženy pro veškeré zásuvkové vývody Rozvody v objektu: Vnitřní rozvod začíná v rozvaděči RS, odkud bude napojena veškerá el. instalace. Podružný rozvod skončí vývody, přístroji, ovládacími rozváděči, zařízeními elektro a na zařízení jež jsou elektrickými spotřebiči v dodávce jiných profesí popřípadě přímou dodávkou uživatele. Kabelové trasy budou uloženy převážně pod omítkou. Elektroinstalace bude provedena kabely CYKY. Ukládání kabelů musí být v souladu s ČSN ed.2. Osvětlení: Pro osvětlení budou použita svítidla s úspornými zdroji. Ovládání svítidel bude pomocí vypínačů. Na veřejném WC a na WC pro invalidy budou osazena nouzová svítidla s vlastním zsrojem. Umístění a počet světelných vývodů bude upřesněno na stavbě investorem. Rozvody budou provedeny kabely CYKY(CYKYL) pod omítkou. Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany A. Průvodní zpráva (DSP) [9]

10 Zásuvkové rozvody: Zásuvková instalace bude provedena kabely CYKY 3Cx2,5 pod omítkou. Umístění a počet zásuvek je možno upravit na stavbě dle osazení el. spotřebičů. V rozvaděči RS a na fasádě objektu jsou umístěny zásuvky 400V/63A pro možnost napojení odběru el. energie při pořádání venkovních akcí. Tyto zásuvky budou zachovány. Veškeré zásuvky užívané osobami bez elektrotechnické kvalifikace musí být dle ČSN ed.2 chráněny proudovými chrániči. Vytápění a ohřev TUV: Stávající vytápění objektu je řešeno akumulačními kamny, která budou zrušena. Pro temperování objektu budou v místnostech připraveny samostatně jištěné zásuvky 230V pro napojení přenosných elektrických přímotopů s vestavěným elektronickým termostatem. Pro ohřev TUV budou osazeny lokální ohřívače TUV osazené u umyvadel. Ohřívače budou napojeny na samostatně jištěné vývody. Vzduchotechnika: Pro odvětrání sociálů budou osazeny dvě vzduchotechnické jednotky. Jednotky budou ovládány spínacími hodinami s nastaveným časovým programem pro větrání. Dále budou osazena pohybová čidla pro sepnutí odvětrání. Hromosvod: Objekt je vybaven stávající ochranou před účinky blesku, která bude ponechána. j) základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy), Předpokládaný termín zahájení stavebních prací 02/2016 Předpokládaný termín dokončení stavebních prací 12/2017 Pozn.: Termín a lhůta výstavby jsou uvedeny podle záměru investora. Předpokládané zahájení a lhůta výstavby mohou být upraveny podle upřesnění záměru investora v návaznosti na vydání pravomocného správního rozhodnutí (stavební povolení). k) orientační náklady stavby. Orientační náklady stavby činí cca 1,5 mil. Kč. Přesné náklady budou stanoveny ve výběrovém řízení na zhotovitele stavby. A. 5 Členění stavby na objekty a technická a technologická zařízení Stavba není členěna na stavební objekty. Stavební úpravy objektu na p. č. 92/8, k. ú. Borovany A. Průvodní zpráva (DSP) [10]
